1 SYSTEM KANAŁÓW WMEGA Niniejsza dokumentacja winna być przechowywana u użytkownika! W przypadku niestosowania warunków podanych w dokumentacji.. wygasa prawo do gwarancji. Firma Berluf nie ponosi odpowiedzialności za skutki niezgodnego z przeznaczeniem zastosowania urządzenia. Więcej na.. Firma Berluf zastrzega sobie prawo do wprowadzenia zmian Ważne od: 2017/01/04

2 Zastosowanie Innowacyjny system kanałów wentylacyjnych Omega umożliwia szybkie i proste wykonanie systemu wentylacji mechanicznej w tych pomieszczeniach, w których bezpośrednie podłączenie, względnie poszerzenie przewodów wentylacyjnych jest niemożliwe. Cechami charakterystycznymi dla systemu Omega są: najlepsze i najmniej inwazyjne rozwiązanie dla istniejących budynków; możliwość szybkiego i łatwego wykonania instalacji wentylacji mechanicznej w dowolnej konfiguracji; doskonałe parametry przy wykorzystaniu systemu w wentylacji mechanicznej z odzyskiem ciepła (rekuperacją); łatwość montażu; neutralny, nie zwracający uwagi kształt; bardzo dobre parametry izolacyjne pod względem temperaturowym i akustycznym; możliwość nakładania na powierzchnie kanałów typowych materiałów wykończeniowych takich jak farby i tynki; możliwość poprowadzenia przewodów instalacji elektrycznej wewnątrz kanałów; nieograniczone możliwości dodatkowych zastosowań takich jak obsadzenie opraw oświetleniowych, głośników, kamer itp.; 2

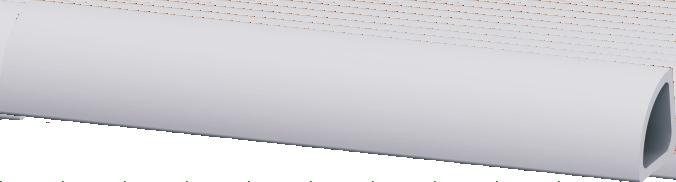

3 Dane techniczne System kanałów wentylacyjnych Omega składa się z 7 kształtek, które można łączyć w dowolne konfiguracje. Pozwala to na łatwe i szybkie wybudowanie instalacji wentylacyjnej dostosowanej do indywidualnych potrzeb. W skład systemu wchodzą następujące elementy: 1 - kanał prosty przelotowy 2 - kanał prosty przelotowy krótki 3

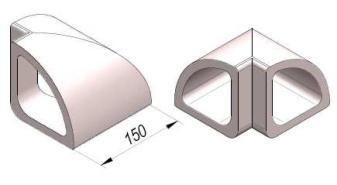

4 4 - narożnik zewnętrzny 3 - nawiewnik 6 - trójnik 5 - narożnik wewnętrzny 4

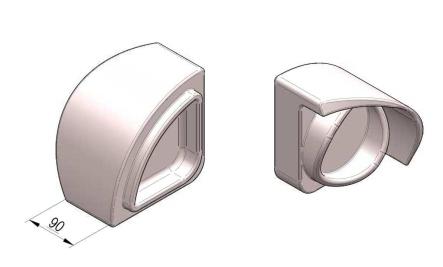

5 zaślepka - łącznik 8 - maskownica nawiewnika Maskownica wykonana z blachy aluminiowej szczotkowanej Ka żdy element w przekroju ma kształt ¼ walca o wymiarach jak na rys poniżej: Przekrój poprzeczny kanału 5

6 Wymiary pojedynczego kanału zostały zoptymalizowane dla 3 strumienia powietrza rzędu od 50 do 150m /h. Przy takich parametrach utrzymujemy bardzo wysoki komfort akustyczny (poniżej 30dB), oraz niskie opory przepływu (<30 Pa dla systemu o łącznej długości 4mb, który jest wyposażony w 3 elementy typu narożnik lub trójnik oraz 4 nawiewniki). Jednostkowe opory przepływu dla każdego elementu nie przekraczają 5 Pa (przy strumieniu 50 do 150 m3/h). Elementem odpowiedzialnym za właściwe rozprowadzenie strugi powietrza w pomieszczeniu jest nawiewnik (element nr 3). 3 Przyjmujemy średnio jeden nawiewnik na każde 50m /h nawiewanego lub wywiewanego powietrza. Każdy nawiewnik wyposażony jest w 13 otworów. Standardowo wszystkie otwory w nawiewniku są zaślepione, konfigurujemy je wyłamując cienkie ścianki wewnątrz otworów. Układ drożnych otworów w nawiewniku zależy od indywidualnych wymagań użytkownika systemu. Jeżeli chcemy aby prędkość wylotowa była jak najwyższa, czyli zasięg strumienia jak największy wtedy udrażniamy mniej otworów wylotowych. Rozkład prędkości powietrza za nawiewnikiem 6

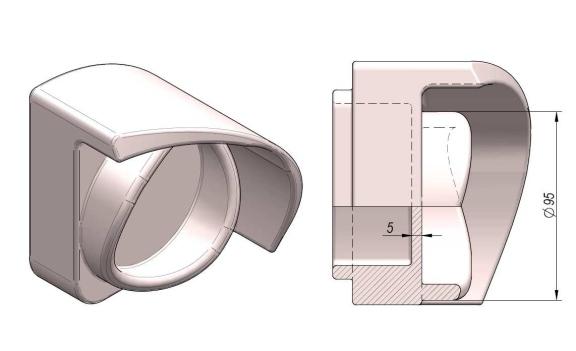

7 System kanałów Omega można w łatwy sposób połączyć z dowolną jednostką wentylacyjną. W tym celu wykorzystujemy element nr 7, który w systemie Omega spełnia dwie funkcje zaślepki oraz łącznika. Jedna strona elementu wyprofilowana jest w ten sposób aby łatwo można było ja umieścić na końcu systemu Omega, druga strona jest zakończona pierścieniem o średnicy zewnętrznej 98 mm, na którą możemy nałożyć kanał okrągły o średnicy 100mm. W przypadku wykorzystania elementu jako łącznik należy wyłamać cienką ściankę (5mm). Poszczególne elementy łączymy i mocujemy w pomieszczeniu przy pomocy kleju montażowego do styropianu. Każdy element składa się z dwóch części, podstawy i elementu maskującego, które również należy ze sobą połączyć przy pomocy kleju do styropianu. 7
