1 stack Przyspieszamy proces konstrukcji dzięki wszechstronnym produktom

2 Spis treści Wstęp 3 Zastosowanie i właściwości 4 Asortyment produktów 5-6 Sposób instalacji 7-8 Testy produktów Tel: biuro@iplgroup.pl Website:

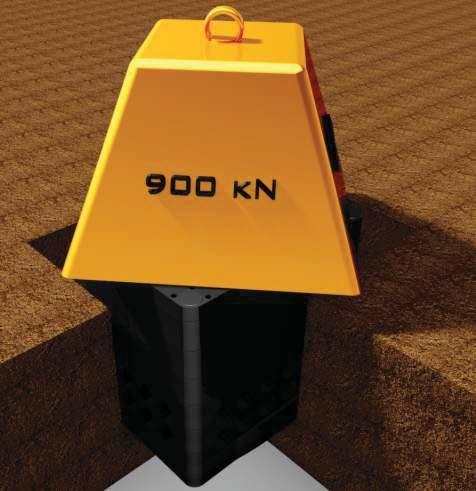

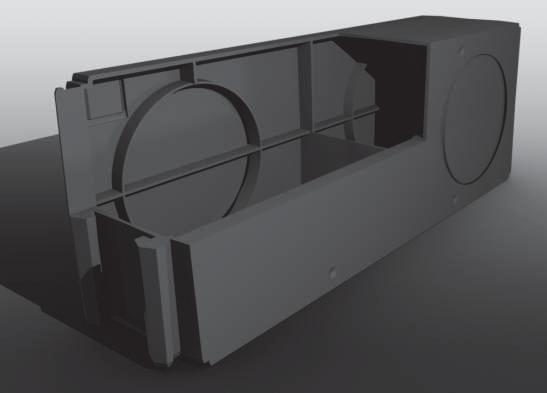

3 Wstęp Co to jest EasyStack? EasyStack to innowacyjny asortyment komór dostępowych przeznaczonych do instalacji podziemnych. Jest to kolejny, logiczny krok w rozwoju systemu otworów włazowych - idealny w przypadku rur transportujących płyny, kabli światłowodowych i elektronicznych. Komory dostępowe są niezbędne do kontroli, konserwacji i instalacji tego typu węzłów. Kluczowe różnice między EasyStack a komorami dostępowymi poprzednich generacji to: Sekcje ścienne komory EasyStack są puste w środku. Zapewnia to wysoką odporność na moment gnący bez konieczności zwiększania masy komory. Dzięki temu komory są lekkie i łatwo je zainstalować ręcznie, co ogranicza koszt i utrudnienia związane z zastosowaniem ciężkiego sprzętu w miejscu instalacji, jak również redukuje całkowity czas instalacji. Produkty EasyStack można zabudować tak, aby wytrzymywały obciążenie F900 (odpowiednie dla stoczni i lotnisk). Komory EasyStack są wykonane z tworzywa sztucznego. Sprawia to, że są odporne na rdzewienie i innego rodzaju erozję chemiczną, a jednocześnie rozwiązanie to pozwala przyjąć skrajnie wysokie obciążenia. Niejednokrotnie oznacza to brak konieczności zastosowania betonowej zasypki: to pozwala na ograniczenie wydatków i czasu niezbędnego do wynajęcia i obsługi ciężkich /ciężkiego [niedokończone zdanie w oryginale przyp. Tłum.]. EasyStack posiada konstrukcję modułową. Zapewnia to możliwość wykonania urządzeń w indywidualnych rozmiarach i o określonej przez klienta geometrii. Umożliwia to również wysoce wydajny transport i bardzo krótki czas realizacji zamówień indywidualnych. Oznacza to, że nasi klienci oszczędzają nie tylko na konkurencyjnej cenie produktu, lecz również na kosztach instalacji. Tel: biuro@iplgroup.pl Website: 3

4 Zastosowanie i właściwości Obszary zastosowania Komory EasyStack służą do tworzenia podziemnych węzłów rur wodociągowych, gazowych, światłowodów i kabli elektrycznych. Komora umożliwia przygotowanie węzłów i dostęp do nich celem kontroli i konserwacji. Oferujemy produkty o wytrzymałościach od B125 (obszary ruchu pieszych) do F900 (stocznie i lotniska), jak również wszystkie pośrednie, do zastosowania w przypadku dróg, chodników, autostrad itp. Li h t m a Hi la in Lekka konstrukcja komór oznacza, że podczas instalacji można je przenosić ręcznie, unikając kosztów i utrudnień związanych z zastosowaniem ciężkich maszyn niezbędnych do instalacji stalowych komór dostępowych. Wysoka odporność na momenty zginające wytwarzane przez poprzeczny nacisk gruntu powoduje, że nie zawsze niezbędne jest czasochłonne i kosztowne wykonanie betonowej zasypki. W narożnikach można zamontować stopnie umożliwiające bezpieczny dostęp do komory. Są one szczególnie przydatne dla operatorów stosujących ciężkie kombinezony bezpieczeństwa, chroniące przed chemikaliami lub ogniem. Dostępne są wewnętrzne uchwyty ścienne, służące do zawieszenia kabli lub zamontowania półek wewnątrz komory Moduły ścienne posiadają wybite otwory. Umożliwia to natychmiastowe wprowadzenie standardowej rury w rozmiarze 110mm, bez konieczności jakiegokolwiek wycinania. Możemy też wyciąć otwory na większe rury, zgodnie z wymaganiami określonymi w zamówieniu. 4 Tel: biuro@iplgroup.pl Website:

5 Asortyment produktów System EasyStack udostępnia komory dostępowe we wielu różnych rozmiarach Rozmiary podano dla wewnętrznej szerokości komór. Jednostka miary to milimetr. Dostępne są dowolne szerokości. Podobnie dowolne głębokości, chociaż przy większych głębokościach komory o dużej szerokości mogą wymagać wzmocnienia. Dalsze informacje dostępne są u producenta dowolny przyrost o 150 Tel: biuro@iplgroup.pl Website: 5

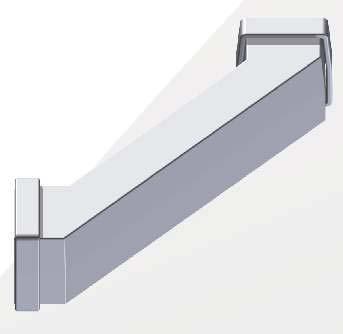

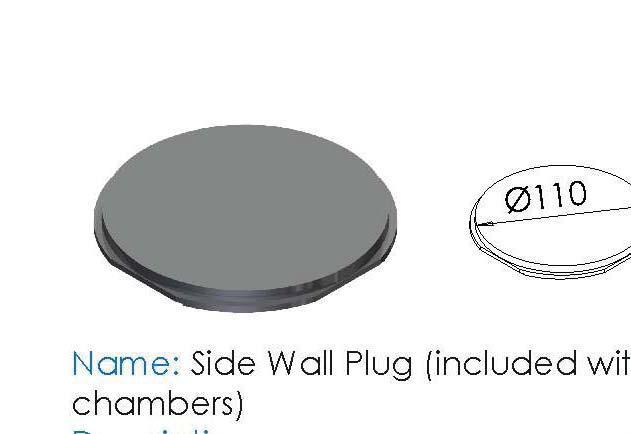

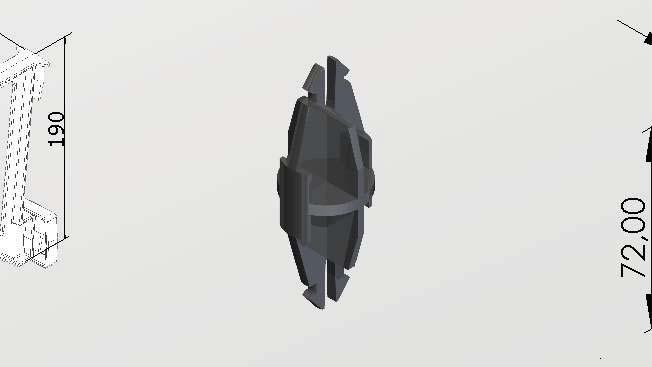

6 46 25 Asortyment produktów Akcesoria 57,50 Ø93 Ø110 Name: Nazwa: Side Korek Wall Boczny Plug (included (dołączony wit do chambers) wszystkich komór) Służy do zaślepienia wszystkich nieużywanych otworów rurowych w ściankach komory, celem zapobieżenia przenikania gruzu i betonu. h ll 11 Name: Top Plugs (included wit h all chambers) Nazwa: Korki Górne (dołączone do wszystkich komór) Służą do zaślepienia otworów po górnej stronie każdego z narożników i modułów długich, celem umożliwienia [brak tekstu] R Name: Pipe Connector Nazwa: Złącze Rurowe Tuleja, którą można umieścić w otworach 110m i zamocować śrubą. Działa jak tuleja przejściowa. Nazwa: Stopień Narożny Stopień mocowany do dowolnego/każdego narożnika wewnątrz komory, na dowolnie wybranym poziomie. Może służyć jako punkt mocowania zawiesi po umieszczeniu do góry nogami na poziomie co najmniej jednego pierścienia [brak tekstu?] ,00 Nazwa: Wspornik Kablowy Wspornik do zawieszania kabli lub montażu półek albo innych przedmiotów wewnątrz komory. Name: Zacisk międzypierścieniowy Jeśli chcesz dodać 1 lub większą liczbę pierścieni do komory, element ten jest niezbędny do ich zamontowania do początkowej komory. Tel: biuro@iplgroup.pl Website: 6

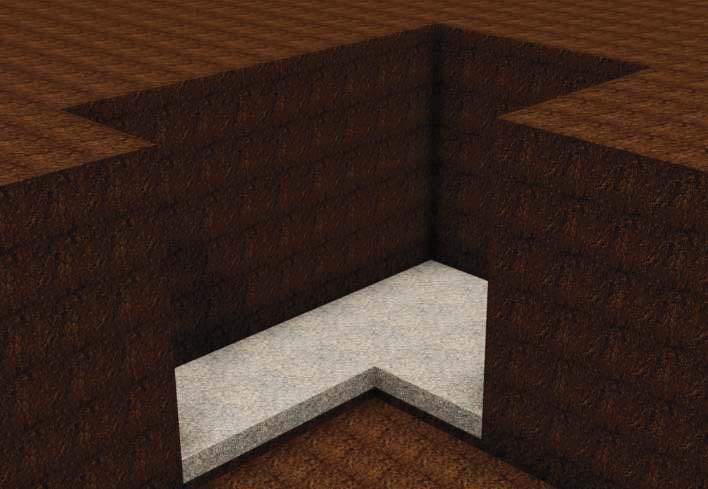

7 Instrukcja instalacji Najpierw należy wykopać w gruncie otwór 1 Wymiary otworu > [wewnętrzna szerokość komory dostępowej + 0.2m] x [wewnętrzna szerokość komory dostępowej + 0,2m] (Uwaga dodatkowa odległość stanowi 0,05m i wynika z wypukłej krzywizny sekcji ściennych z obu stron, oraz 0,15m prześwitu.) Głębokość otworu musi uwzględniać głębokość komory dostępowej oraz konstrukcji ramy-pokrywy, jak również betonowej warstwy podstawowej, która zostanie wylana. 2 Po wykopaniu otworu wylewane jest betonowe podłoże stanowiące fundament komory dostępowej. Grubość betonowego podłoża zależy od preferencji miejscowego inżyniera. W większości przypadków wystarczy podłoże o grubości 150mm. 3 3 Komorę należy opuścić do wykopu, upewniając się, że znajduje się ona w jego środku. Do ustalenia pozycji komory można użyć stopni narożnych. Tel: biuro@iplgroup.pl Website: 7

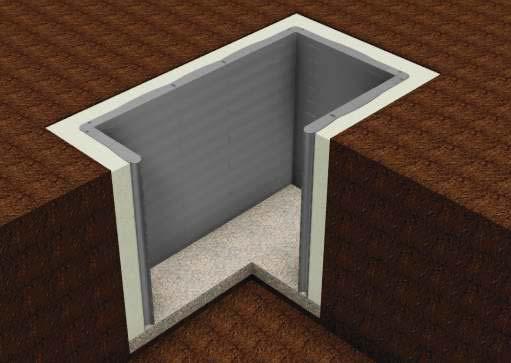

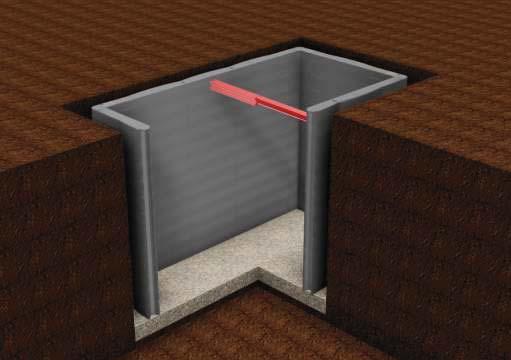

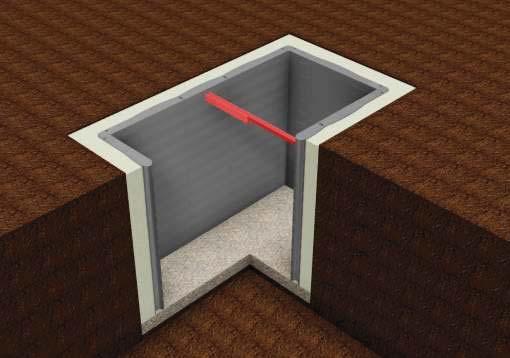

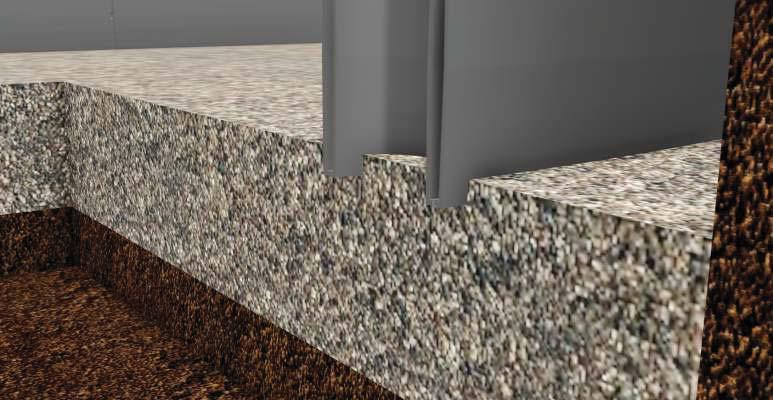

8 Instrukcja Instalacji 4 Ważne: Jeśli komora dostępowa instalowana jest na mokrym betonie, należy upewnić się, że zagłębi się ona w nim na co najmniej 20mm. Konstrukcja może nie zapadać się pod własnym ciężarem, w takim przypadku do sprawdzenia wystarczająca będzie waga człowieka stającego na różnych punktach obrzeża. W przypadku instalacji na związanym cemencie, do wnętrza komory dostępowej należy wlać warstwę cementu wypełniającego jej podstawę na głębokość co najmniej 20mm. 20mm 5 Po podłączeniu wszystkich rur i zamocowaniu górnych zaślepek, komorę należy usztywnić, aby zapobiec odkształceniom spowodowanym przez zasypkę [brak tekstu]. 6 Po usztywnieniu komory, obrzeże wykopu można wypełnić dowolnie wybranym materiałem. 7 W tym momencie można zdemontować wewnętrzne usztywnienie i założyć pokrywę. Tel: biuro@iplgroup.pl Website: 8
