1 Roth MicroSeptic Instrukcja montażu Zastrzegamy możliwość zmian technicznych 04/2017

2 Spis treści 1 Instrukcja montażu Roth MicroSeptic Ogólne wskazówki Charakterystyka rodzajów gruntów na potrzeby drenażu rozsączającego Dane techniczne oczyszczalni Roth MicroSeptic Zakres dostawy Zestaw do 4-ech mieszkańców Zestaw do 6-ciu mieszkańców Montaż osadnika gnilnego Usytuowanie osadnika gnilnego na działce Wykop Wykop przy zboczach, skarpach Wykop obok przejezdnych powierzchni Posadowienie osadnika gnilnego i wypełnienie wykopu Drenaż rozsączający Oznakowanie wyrobu Gwarancja Czynności konserwacyjne - kontrola osadu Schemat konstrukcji osadnika gnilnego MicroSeptic 2000 l Schemat konstrukcji osadnika gnilnego MicroSeptic 3000 l

3 1 Instrukcja montażu Roth MicroSeptic 1.1 Ogólne wskazówki Podczas wszelkich prac budowlanych przydomowej oczyszczalni śćieków Roth MicroSeptic z drenażem należy przestrzegać przepisów bezpieczeństwa z zakresu BHP, w tym obowiązujących przepisów krajowych i norm branżowych. Instalacja systemu i jego poszczególnych elementów powinna zostać przeprowadzona przez Instalatorów z doświadczeniem, którzy posiadają niezbędne zaplecze techniczne i odpowiedni sprzęt. 1.2 Charakterystyka rodzajów gruntów na potrzeby drenażu rozsączającego Rodzaj gruntu Czas wsiąkania wody 12,5 dm 3 [min] Ocena przepuszczalności gruntu A (pospółka, żwir, piasek gruboziarnisty) < 20 bardzo dobra B (średnie i drobne piaski, piasek gliniasty) dobra C gliny piaszczyste umiarkowana D glina lub ił z domieszką piasku >180 zła Najlepszymi właśnościami charakteryzują się grunty A i B. Dla gruntów kategorii C zaleca się wybrać już inny sposób oczyszczania ścieków. Dopuszczalne obciążenia drenów Głębokość zalegania wody gruntowej od drenu [m] Jednostkowa długość drenów [m/m] dla kategorri gruntu A B C >1, ,5 7, Źródło: Leksykon przydomowych oczyszczalni ścieków Z. Heidrich 1.3 Dane techniczne oczyszczalni Roth MicroSeptic Typ Oczyszczalnia Roth MicroSeptic Dane 0,6 m 3 /d Rodzaj zbiornika 2000 l zbiornik PE Waga (kg) 110 Długość (szerokjość) [mm] 2020 (880) Wysokość bez studzienki rewizyjnej (ze studzienką) [mm] 1650 (2255) Wysokość dopływ (odpływ) [mm] 1500 (1450) Oczyszczalnia Roth MicroSeptic 0,9 m 3 /d Rodzaj zbiornika 2000 l zbiornik PE Waga (kg) 160 Długość (szerokość) [mm] 2630 (880) Wysokość bez studzienki rewizyjnej (ze studzienką) [mm] 1650 (2255) Wysokość dopływ (odpływ) [mm] 1500 (1450) 3

4 1.4 Zakres dostawy Zestaw do 4-ech mieszkańców 1 szt. osadnik gnilny Roth MicroSeptic 2000 l 1 szt. kosz filtracyjny z wypełnieniem z kształtek PE 2 szt. rura pełna PCV 110 x 2,2 /1,0 mb 1 szt. rura pełna PCV 110 x 2,2/1,5 mb 2 szt. rura pełna PCV 110 x 2,2/2,0 mb 16 szt. rura drenażowa nacinana PCV 110 x 2,2/2,0 mb 1 szt. studzienka rozdzielacza PE 4 szt. kolano PCV 110/90 2 szt. wywiewka PP szt. geowłóknina 0,5 x 50 mb rolka Uwaga: do celów serwisowych w przypadku konieczności głębszego posadoweinia osadnika gnilnego, zestaw należy uzupełnić o asortyment dodatkowy w postaci 2 szt. studzienek kontrolnych DN Zestaw do 6-ciu mieszkańców 1 szt. osadnik gnilny Roth MicroStar 3000 l 1 szt. kosz filtracyjny z wypełnieniem z kształtek PE 3 szt. rura pełna PCV 110 x 2,2 /1,0 mb 1 szt. rura pełna PCV 110 x 2,2/1,5 mb 2 szt. rura pełna PCV 110 x 2,2/2,0 mb 24 szt. rura drenażowa nacinana PCV 110 x 2,2/2,0 mb 1 szt. studzienka rozdzielacza PE 5 szt. kolano PCV 110/90 3 szt. wywiewka PP szt. geowłóknina 0,5 x 50 mb rolka Uwaga: do celów serwisowych w przypadku konieczności głębszego posadoweinia osadnika gnilnego, zestaw należy uzupełnić o asortyment dodatkowy w postaci 2 szt. studzienek kontrolnych DN Montaż osadnika gnilnego Przed przystąpieniem do instalacji systemu należy sprawdzić zarówno przydatność strukturalną gruntu (pomocna będzie tabela str. 3), jak równiez poziom wód gruntowych na działce. Obszar wykopu musi być odpowiednio oznakowany i zabezpieczony przed przenoszeniem obciążenia przez pojazdy. 4

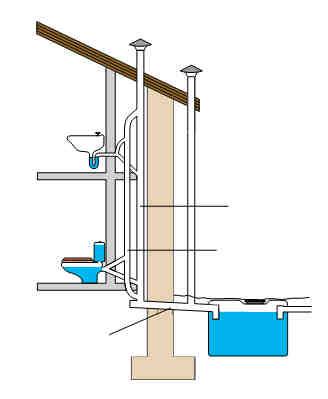

5 1.5.1 Usytuowanie osadnika gnilnego na działce Umiejscoweinie osadnika gnilnego na działce należy wykonać w oparciu o Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Podczas projektowania i wykonywania instalacji należy wziąć pod uwagę ewentualne aktualizacje norm i przepisów. Oczyszczalnię przydomową można zbudować w bezpośrednim sąsiedztwie budynków jednorodzinnych, pod warunkiem wyprowadzenia ich odpowietrzenia przez instalację kanalizacyjną co najmniej 0,6 m powyżej górnej krawędzi okien i drzwi zewnętrznych w tych budynkach. spadek 2 cm/1 m Wyjście instalacji kanalizacyjnej z budynku realizowane jest zazwyczaj za pomocą rury PVC o średnicy 110 lub 160 mm. Rura powinna biec w kierunku osadnika ze spadkiem, ca. 1,5 2,5 %. Średnio można przyjąć 2 % (oznacza to, że między wyjściem rury z budynku, a wlotem do osadnika, różnica wysokości wynosi 2 cm na każdy metr odległości. Granica działki min. 2 m. Okna pomieszczeń użytkowych budynku (w szczególności budynków sąsiadujących) min. 5 m. Studnia dostarczająca wodę przeznaczoną do spożycia przez ludzi do najbliższego przewodu rozsączającego kanalizacji indywidualnej, jeżeli odprowadzane są do niej ścieki oczyszczone biologicznie w stopniu określonym w przepisach dotyczących ochrony wód - 30 m (dotyczy również studni na działce sąsiedniej), Studnia dostarczająca wodę przeznaczoną do spożycia przez ludzi do zbiorników do gromadzenia nieczystości - 15 m (dotyczy również studni na działce sąsiedniej). Uwaga! Właściwy organ w decyzji o warunkach zabudowy i zagospodarowania terenu, w porozumieniu z państwowym wojewódzkim inspektorem sanitarnym, może ustalić dla działek budowlanych położonych przy zabudowanych działkach sąsiednich odległości mniejsze niż określone w ustawie. 5

6 1.5.2 Wykop Obszar pod wykop budowlany musi być wolny od wód gruntowych. Podłoże ziemne pod wykop powinno być poziome i równe oraz posiadać odpowiednią nośność. W przypadku wytrzymałego gruntu należy położyć podwalinę ze żwiru (max uziarnienie 8/16), w przeciwnym razie z betonu, uszczelnić oraz wyrównać do żądanej wysokości h 100 mm. Skarpy oraz szerokości wykopów pod budowę muszą być zgodne z normą DIN Odstęp od stałych konstrukcji budowlanych powinien wynosić minimum 1000 mm. Aby stworzyć dostatecznie dużo przestrzeni do prac montażowych, powierzchnia oparcia fundamentu wykopu musi przekraczać wymiary zbiornika o 600 mm z każdej strony. B = 880 mm L = 2020 mm h 100 mm a = 1500 mm dopływ 1450 mm odpływ b = 1650 mm c = 2255 mm h a b c 600 B/L Wykop przy zboczach, skarpach W przypadku zabudowy zbiornika na terenie pochyłym lub w bezpośrednim sąsiedztwie (<5 m) zbocza, wzgórza lub skarpy, należy wykonać obliczony na obciążenia statyczne mur oporowy do przyjęcia parcia gruntu. Mur musi przekraczać wymiary zbiornika przynajmniej o 500 mm we wszystkich kierunkach oraz posiadać minimalny odstęp od zbiornika wynoszący 1000 mm. 6

7 Wykop obok przejezdnych powierzchni W przypadku instalacji zbiornika przy przejezdnych powierzchniach należy zabezpieczyć, aby występujące obciążenia wywoływane przez ciężkie pojazdy nie były przenoszone na zbiornik. Należy dostarczyć na miejsce budowy obliczenia statyczne. 7

8 1.6 Posadowienie osadnika gnilnego i wypełnienie wykopu Przed montażem sprawdzić, czy na składowych dostarczoznego zestawu nie ma uszkodzeń powstałych w trakcie transportu lub wad innego typu. Wykop musi być dopasowany do wysokości dopływu i odpływu osadnika gnilnego. Przy stałym podłożu wystarczy ułożyć zniwelowaną do odpowiedniego poziomu oraz dobrze zagęszczoną około 200 stu milimetrową warstwę żwiru - ziarno ok. 3 mm. W innym przypadku należy jako fundament umieścić płytę betonową B 25, grubości około 150 mm. Przykładowe wykonanie podłoża pod osadnik gnilny (żwir lub suchy beton) Wyrównywanie dna wykopu 8

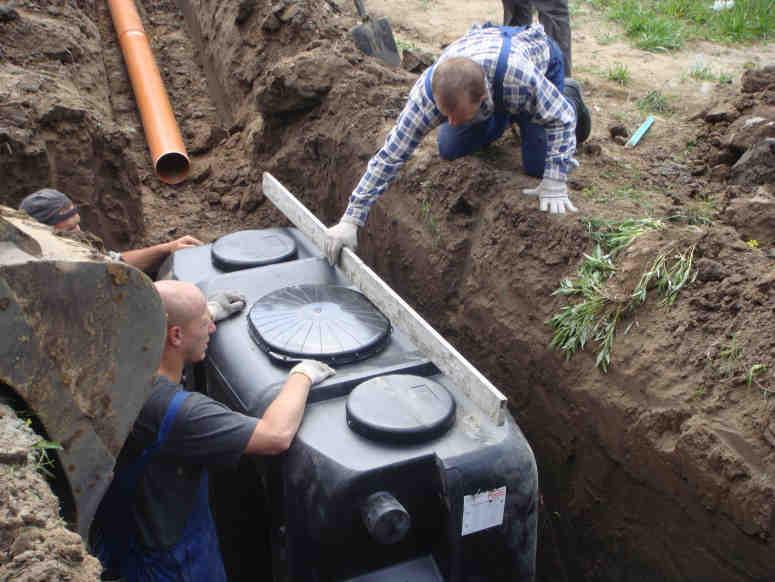

9 Osadnik gnilny ostrożnie umieścić w wykopie budowlanym i wypoziomować we właściwym położeniu. Poziomowanie osadnika gnilnego we właściwym położeniu Osadnik gnilny i wykop napełniać warstwami po 300 mm: wewnątrz wodą, a na zewnątrz odpowiednim materiałem zasypowym (żwir okrągły o maks. uziarnieniu 8/16). Poszczególne warstwy mocno utwardzić (ręcznym ubijakiem). Zwrócić szczególną uwagę na dokładne wypełnienie wszystkich zagłębień zbiornika materiałem oraz mocne ubicie warstw, tak by w zasypce nie było żadnych pustych przestrzeni. Obsypka z odpowiedniego materiału musi mieć szerokość co najmniej 600 mm. Pozostałą przestrzeń w wykopie wypełnić ziemią. Wykop wypełnić piaskiem wstępnie tylko do poziomu przyłączy dopływu i odpływu, natomiast osadnik gnilny wypełnić wodą max poniżej poziomu rury odpływu. Wypełnianie wykopu budowlanego 9

10 W przypadku głębszego posadowienia oczyszczalni, celem późniejszego dostępu do osadnika gnilnego w celach serwisowych, należy zakupić i zamontować dodatkowy asortyment w postaci 2 szt. studzienek kontrolnych DN 300. Zamocować studzienki nad otworami rewizyjnymi dopasowując je do odpowiedniego poziomu terenu (zamknięcie studzienki powinno znajdować się około 100 mm powyżej poziomu terenu). Studzienki kontrolne dostarczane są bez pokryw zabezpieczających, w związku z tym należy wykorzystać dekle, które są zamontowane na zbiorniku. Studzienki i dekle mocowane są na śruby. Mocowanie studzienki kontrolnej Podłączyć osadnik gnilny poprzez otwór dopływowy DN 100 z rurą kanalizacyjną z budynku, a rurę odpływową DN 100 ze studzienką rozdzielczą. Uwaga: Przy orurowaniu dopływu i odpływu należy zapewnić odpowiedni spadek. Studzienka rozdzielcza ma za zadanie równomiernie rozprowadzić podczyszczone w zbiorniku ścieki do poszczególnych nitek drenażu rozsączającego, jako końcowego procesu oczyszczania (tlenowa obróbka ścieków). Studzienkę rozdzielczą należy posadowić na podsypce z piasku, dokładnie wypoziomować i ustabilizować. W korpusie studzienki należy osadzić bose końce rur pełnych PVC Ø110 mm 2 mb, przez połączenie na wcisk w silikonową uszczelkę (bez klejenia). Przyłącze kanalizacyjne z budynku i podłączenie osadnika gnilnego 10

11 2 Drenaż rozsączający Do ułożenia drenażu rozsączającego należy przygotować wykopy o szerokości cm na głębokości cm w rozstawach minimum 1,5 m. Dno wykopów należy wypełnić warstwą żwiru o granulacji około 4 cm. Do osadzonych uprzednio rur w korpusie studzienki rozdzielczej, należy podłączyć kolana, a następnie nitki nacinanych rur drenażowych (2 nitki po 16 x 2 mb każda dla 4-ech mieszkańców, 3 nitki po 16 mb każda dla 6-ciu mieszkańców). Ilość rur drenażu rozsączającego w oferowanych zestawach oczyszczalni Roth została dobrana proporcjonalnie do ilości ścieków i przepuszczalności gruntu (grunt przepuszczalny). W innym przypadku gruntu w oparciu o fachową literaturę należy dostosować odpowiednią ilość rur. Rury następnie przykryć geowłókniną przepuszczającą powietrze i wodę. Rolą geowłókniny jest zabezpieczenie rur i podsypki żwirowej przed ziemią służącą do zasypania wykopu. Poprzez otwory w rurach, ścieki będą powoli przesączały się do gruntu Końce ciągów drenażowych są zakończone kominkami wentylacyjnymi, wyprowadzonymi na wysokość ok. 0,5 m nad powierzchnię terenu. Przykładowy schemat drenażu rozsączającego dla 6-ciu osób ca.1,5% system niskiej wentylacji ca. 1,5% ca. 1,5% ca. 1% ca. 1% studzienka rozdzielcza 11 Po ukończeniu orurowania nastąpi dalsze wypełnianie wykopu budowlanego aż do poziomu pokrywy w studzience kontrolnej i rozdzielczej (dekle studzienek muszą być widoczne i dostępne z poziomu terenu). Utwardzając podłoże wokół przewodów rurowych, należy zastosować odpowiedni ubijak ręczny. Przewody rurowe należy koniecznie osłonić odpowiednią, drobnoziarnistą mieszaniną piasku i żwiru.

12 3 Oznakowanie wyrobu 17 Roth Umwelttechnik ZNL Roth Werke GmbH Am Drebnitzer Weg Bischofswerda Niemcy Upoważniony przedstawiciel: Roth Polska Sp. z o. o. Nr Osadnik gnilny Roth MicroSeptic 2000 l/3000 l PN-EN :2000+A1:2003 NB 0992, NB 0767 Małe oczyszczalnie ścieków bytowo-gospodarczych dla obliczeniowej liczby mieszkańców (OLM) do 50 Pojemność nominalna Nominalna dobowa przepustowość oczyszczalni Materia zbiornika Wodoszczelność Dopuszczalne obciążenia Trwałość odpowiednio 2000 l lub 3000 l odpowiednio 0,6 i 0,9 m 3 /d PEHD Wynik pozytywny zasypka: 1,0 m warunki suche wynik pozytywny 12

13 4 Gwarancja Roth MicroSeptic Właścicielowi oczyszczalni składającej się z: 1 zbiornika MicroSeptic o pojemności: 2 m 3 3 m 3 i numerze fabrycznym: Firma Roth udziela gwarancji fabrycznej na okres: 15 lat na osadnik gnilny oczyszczalni Roth MicroSeptic; Gwarancja rozpoczyna się w momencie pierwszego uruchomienia oczyszczalni, jednak nie później niż 12 miesięcy od daty jej zakupu. W przypadku uszkodzeń objętych gwarancją mamy dowolność, czy nasze zobowiązania wynikające z gwarancji zostaną zrealizowane w formie wymiany lub naprawy dokonanej przez nas lub osoby trzecie. Warunki prawidłowej eksploatacji oczyszczalni Roth MicroSeptic niezbędne do udzielenia gwarancji producenta: 1. Wyłączne stosowanie i montaż wszystkich elementów należących do danego systemu oczyszczalni firmy Roth. 2. Przestrzeganie wytycznych w zakresie projektowania, montażu oraz instrukcji obsługi. 3. Przestrzeganie norm oraz rozporządzeń obowiązujących dla tego obiektu oraz dla obiektów sąsiadujących w związku z pracą drenażowej przydomowej oczyszczalni ścieków firmy Roth. 4. Odpowiedzialność producenta ograniczona jest do roszczeń gwarancyjnych będących następstwem szkód wywołanych wadliwością produktu oraz wadami materiałowymi wynikłymi z procesu produkcji. 5. Gwarancja nie obejmuje poprawności wykonania instalacji oczyszczalni ścieków Roth MicroSeptic (roszczenia należy kierować do Wykonawcy instalacji). Pierwsze uruchomienie dnia... Podpis Wykonawcy 13

14 5 Czynności konserwacyjne - kontrola osadu Kontrolę poziomu osadu w osadniku gnilnym należy przeprowadzać średnio co pół roku. W momencie, gdy jego ilość przekroczy 50% objętości napełnieniowej osadnika gnilnego, należy wykonać czynności usunięcia osadu % (ca. 1-2 lat). Wywóz osadu realizowany jest typową szambiarką i zaleca się, aby była wyposażona w urządzenie do odwadniania osadów. Pozostawienie niewielkiej ilości osadu na dnie urządzenia ma za zadanie zabezpieczenie flory bakteryjnej, niezbędnej do szybszego wznowienia procesu oczyszczania beztlenowego, zachodzącego w osadniku gnilnym. Podczas wybierania osadu, w tym kożucha (warstwa pływająca tłuszczów i innych substancji), należy zadbać o stały poziom cieczy w osadniku (należy sukcesywnie dolewać czystą wodę doprowadzoną z budynku np. za pomocą węża ogrodowego). powoli (ze względu na zagrożenie wypływem niebezpiecznych gazów) zdjąć dekle studzienek kontrolnych w miejscu studzienki kontrolnej przy odpływie wyjąć filtr z kształtek PE doprowadzić wodę z budynku przy użyciu węża ogrodowego wprowadzając przewód przez jedną ze studzienek kontrolnych wprowadzić do osadnika końcówkę przewodu do odławiania osadów pływających i odessać kożuch powierzchniowy następnie zanurzyć końcówkę przewodu szambiarki nad dnem osadnika i zassać osad wyjąć przewód ssawny oczyścić strumieniem wody filtr koszowy i zamonotować w miejscu studzienki przy odpływie (czyszczenie filtra koszowego oczyszczalni należy przeprowadzać na bieżąco, co ca. 3-6 miesięcy, aby utrzymać pełną drożność oczyszczalni) uzupełnić zbiornik czystą wodą do wysokości wylotu założyć i przykręcić dekle studzienek kontrolnych. 14

15 #!"# $ %

16 #!"# $ %
