Sterownik LED WIFI RGB W400 12V, 24V 12A + pilot dotykowy

Transkrypt

1 Sterownik LED WIFI RGB W400 12V, 24V 12A + pilot dotykowy Wymiary pilota: Prąd: Rodzaj pilota / komunikacji: Wymiary: Moc: 115 x 55 x 20 mm 3x4A (12A) dotykowy, radiowy RF, smarfon, WiFi 107 x 65 x 30 mm 144 W ~ 288 W Podstawowe informacje 1. ZAWARTOŚĆ OPAKOWANIA NR. Nazwa Opis 1 Kontroler WF400 Kontroler odpowiedzialny za odbiór sygnału WiFi oraz kontrolę nad urządzeniami LED. 2 Dysk Oprogramowanie, instrukcje EN, CN 3 Instrukcja Instrukcja obsługi urządzenia EN 4 Przewód USB Przewód do podłączenia z komputerem 5 Pilot radiowy Umożliwia sterowanie kontrolerem WIFI 6 Baterie Baterie zasilające pilot radiowy kontrolera WIFI 2. KONTROLER WF400 WF400 JEST KOLEJNYM URZĄDZENIEM Z RODZINY WIFI. OPRACOWANY TECHNOLOGICZNIE OD PODSTAW, WF400 JEST KONTROLEREM BARDZIEJ WYDAJNYM, ŁATWIEJSZYM W UŻYTKOWANIU ORAZ ZARZĄDZANIU INFRASTRUKTURĄ OŚWIETLENIOWĄ. W STOSUNKU DO POPRZEDNICH MODELI POPRAWIONO KONFIGURACJĘ POŁĄCZENIA SIECIOWEGO Z DOSTĘPEM DO INTERNETU. ZMIANIE ULEGŁA RÓWNIEŻ APLIKACJA TOUCH HOME, KTÓRA WRAZ Z URZĄDZENIEM WF400 DAJE MOŻLIWOŚĆ STEROWANIA CENTRALNEGO OŚWIETLENIEM LED. OPROGRAMOWANIE ZOSTAŁO UZUPEŁNIONE O WIELE DODATKOWYCH FUNKCJI, KTÓRE UMOŻLIWIA OPTYMALIZACJĘ PRACY POZWALAJĄC NA INTELIGENTNE STEROWANIE OŚWIETLENIEM. TO WSZYSTKO SPRAWIA, ŻE URZĄDZENIE JEST BARDZO ZAAWANSOWANE TECHNOLOGICZNIE. STOSOWANIE TECHNOLOGII WIFI, JEST CORAZ BARDZIEJ POWSZECHNE, STAJE SIĘ CORAZ ŁATWIEJSZE W OBSŁUDZE DAJĄC POCZUCIE KOMFORTU, BEZPIECZEŃSTWA ORAZ CO WAŻNIEJSZE POZWALA NA ZARZĄDZANIE INTELIGENTNE OŚWIETLENIEM. Parametry techniczne Wymiary pilota: Prąd: Rodzaj pilota / komunikacji: Wymiary: 115 x 55 x 20 mm 3x4A (12A) dotykowy, radiowy RF, smarfon, WiFi 107 x 65 x 30 mm

2 Rodzaj: Napięcie: Moc: Stopień ochrony: 3 kanały, wspólna anoda 12V ~ 24V DC 144 W ~ 288 W 20 IP Parametry techniczne 1. OPROGRAMOWANIE 1.1 PARAMETRY OPROGRAMOWANIA: NAZWA: TOUCH HOME SYSTEM: IOS, ANDROID (IPHONE, IPAD), URZĄDZENIE MUSI BYĆ WYPOSAŻONE W FUNKCJĘ WIFI. JĘZYK: ANGIELSKI KATEGORIA: KOMUNIKACJA APLIKACJA DARMOWA. 1.2 KONFIGURACJA KONTROLERA / OPROGRAMOWANIE NAZWA: WIFI MANAGER SYSTEM OPERACYJNY: WIN 7/WINDOWS VISTA/WIN2003/WINXP/WIN2000 JĘZYK: ANGIELSKI KATEGORIA: KOMUNIKACJA (USB) APLIKACJA DARMOWA 2. PARAMETRY TECHNICZNE KONTROLERA NAPIĘCIE WEJŚCIOWE: DC 5-24V TEMPERATURA PRACY: C POBÓR MOCY: 1.6W WYJŚCIE: 3 KANAŁY (WSPÓLNA ANODA), MAX. 4A/KANAŁ Z ZABEZPIECZENIEM PRĄDOWYM. WYMIARY OPAKOWANIA (DŁ. X SZER. X WYS.): 215 X 165 X 55 (MM) WYMIARY URZĄDZENIA (DŁ. X SZER. X WYS.): 107 X 65 X 30(MM) WAGA KONTROLERA: 340G WAGA PILOTA: 85G WAGA BRUTTO: 460G OBSŁUGIWANE PROTOKOŁY: B/G DSSS(-5DBM),802.11B CCK (-10DBM),802.11G OFDM(-15DBM) 3. PARAMETRY TECHNICZNE PILOTA: 1. TEMPERATURA PRACY: C 2. ZASILANIE, BATERIA: AAA*3 3. NAPIĘCIE ZASILANIA: 1.5V*3 4. POBÓR MOCY W TRAKCIE CZUWANIA: 0.015MW 5. 5.POBÓR PRĄDU W TRAKCIE CZUWANIA: 3UA 6. POBÓR PRĄDU PODCZAS PRACY: 200UA 7. ZASIĘG URZĄDZENIA: DO 30M 8. CZAS PRACY PODCZAS SPOCZYNKU: 6 MIESIĘCY

3 Instrukcja użytkowania WŁAŚCIWE UŻYTKOWANIE KONTROLERA WF400 OBEJMUJE NASTĘPUJĄCE CZYNNOŚCI: KROK 1:ROZPOZNANIE I IDENTYFIKACJA INTERFEJSÓW STEROWNIKA: ZAPOZNAĆ SIĘ Z FUNKCJĄ INTERFEJSU KONTROLERA, JEGO PODSTAWY UŻYWANIA I OKABLOWANIA. ZAPOZNAJ SIĘ Z INSTRUKCJĄ KONTROLERA. KROK 2: KONFIGUROWANIE KONTROLERA ZA POMOCĄ WIFI MANAGER, MOŻNA KONFIGUROWAĆ RÓŻNE PARAMETRY KONTROLERA: NAZWĘ, LOKALIZACJA SIECI, ITD., KTÓRE UŁATWIAJĄ UŻYTKOWNIKOWI ROZPOZNANIE URZĄDZENIA I KONTROLĘ. PATRZ INSTRUKCJA WIFI MANAGER. KROK 3: INSTALACJA KONTROLERA ZAPOZNAĆ SIĘ ZE SPECYFIKĄ OKABLOWANIA KONTROLERA ORAZ WYMOGAMI INSTALACJI. PATRZ INSTRUKCJA KONTROLERA. KROK 4: PILOT OPISUJE WYKORZYSTANIE ORAZ FUNKCJE PILOTA DOTYKOWEGO. PATRZ INSTRUKCJA PILOTA. KROK 5: KONTROLA ZA POMOCĄ URZĄDZENIA MOBILNEGO. OPISUJE STEROWANIE ZA POMOCĄ URZĄDZENIA MOBILNEGO. PATRZ INSTRUKCJA TOUCH HOME. 1. OPIS INTERFEJSU KONTROLERA 1.1 OPIS STANU WSKAŹNIKÓW Nr. Wskaźnik Opis funkcji 1 Power Wskaźnik zasilania, widoczne podczas pracy. 2 WiFi Wskaźnik sygnału WiFi 3 Link Wskaźnik połączenia z urządzeniem mobilnym. 4 RF Wskaźnik połączenia z pilotem dotykowym. POWER: ŚWIECĄCY SIĘ WSKAŹNIK ZASILANIA OZNACZA PRAWIDŁOWE NAPIĘCIE ZASILAJĄCE. WIFI: WSKAŹNIK MIGAJĄCY POWOLI OZNACZA PRAWIDŁOWE POŁĄCZENIE DO SIECI, W PRZECIWNYM RAZIE MIGA SZYBKO. LINK: WSKAŹNIK MIGA PO POŁĄCZENIU Z URZĄDZENIEM MOBILNYM, W PRZECIWNYM RAZIE WSKAŹNIK JEST WYŁĄCZONY RF: WSKAŹNIK POŁĄCZENIA Z PILOTEM DOTYKOWYM, W PRZECIWNYM RAZIE WSKAŹNIK JEST WYŁĄCZONY. 1.2 OPIS INTERFEJSU

4 1. CONFIG INTERFEJS KOMUNIKACYJNY DO POŁĄCZENIA Z KOMPUTEREM ZA POMOCĄ OPROGRAMOWANIA WIFI MANAGER. SŁUŻY DO KONFIGURACJI PARAMETRÓW KONTROLERA, TRYBU PRACY, SIECI WIFI, NAZWY URZĄDZENIA, LOKALIZACJI URZĄDZENIA, TYPU WYJŚCIA, ODCZYTANIA NR SERYJNEGO URZĄDZENIA, ITD. 2. MATCH PRZYCISK SŁUŻY DO SPAROWANIA KONTROLERA Z PILOTEM DOTYKOWYM, NALEŻY UŻYĆ TEGO PRZYCISKU PODCZAS PIERWSZEGO UŻYCIA PILOTA LUB KIEDY PILOT ZOSTAŁ WYMIENIONY NA INNY. 3. FUNCTION PRZEŁĄCZNIK TRYBU PRACY (KRÓTKIE NACIŚNIĘCIE NA CZAS 1S): PRZEŁĄCZANIE POMIĘDZY ZAPROGRAMOWANYM TRYBEM KONTROLERA. ON/OFF (DŁUGIE NACIŚNIECIE NA CZAS 3S) : WŁĄCZENIE/WYŁĄCZENIE KONTROLERA. 4. INPUT/ OUTPUT OUTPUT INPUT CH3 CH2 CH1 V+ V+ V- (INPUT) WEJŚCIE: V+: BIEGUN DODATNI ZASILANIA WEJŚCIOWEGO V-: BIEGUN UJEMNY ZASILANIA WEJŚCIOWEGO (OUTPUT) WYJŚCIE: V+: BIEGUN DODATNI NAPIĘCIA WYJŚCIOWEGO CH1: KANAŁ WYJŚCIOWY 1 (RGB: R; CT: C; DIM: CH1) CH2: KANAŁ WYJŚCIOWY 2 (RGB: G; CT: W; DIM: CH2) CH3: KANAŁ WYJŚCIOWY 3 (RGB: B; CT: -; DIM: CH3) 5. ANT

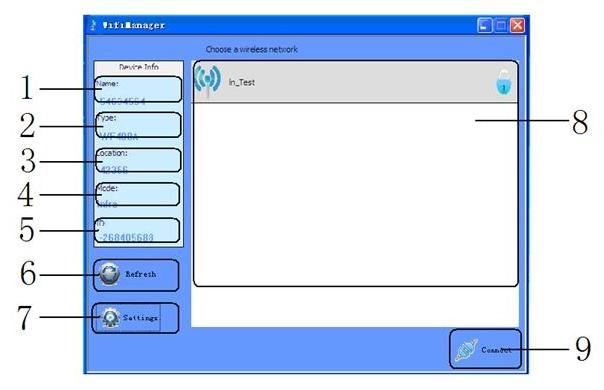

5 ANT: ANTENA WIFI. RF: ANTENA PILOTA DOTYKOWEGO. 2. INSTRUKCJA INSTALACJI WIFI MANAGER 1. OPIS OPROGRAMOWANIE KONFIGURACYJNE WIFI MANAGER SŁUŻY DO PODŁĄCZENIE KONTROLERA Z KOMPUTEREM ZA POMOCĄ ZŁĄCZA USB, UŻYWANY GŁÓWNIE DO ZMIANY KONFIGURACJI SIECI, MODYFIKOWANIU WŁAŚCIWOŚCI URZĄDZENIA, NAZWY KONTROLERA, ZMIANY SIECI WIFI, INFORMACJI O KONTROLERZE, ITD. 2. INSTRUKCJA 2.1 INSTALACJA WIFI MANAGER ZAŁĄCZONĄ DO ZESTAWU PŁYTĘ WŁÓŻ DO NAPĘDU I URUCHOM PLIK WIFIMANAGER.EXE ABY ZAINSTALOWAĆ OPROGRAMOWANIE. 2.2 URUCHOMIENIE APLIKACJI WIFI MANAGER URUCHOM PROGRAM WIFI MANAGER, POJAWI SIĘ INTERFEJS, PATRZ (RYS 3.1): PRZYCISKI OKIEN SĄ SZARE, PONIEWAŻ KONTROLER JEST NIE PODŁĄCZONY. PO PODŁĄCZENIU KONTROLERA POPRZEZ KABEL USB, POJAWI SIĘ INTERFEJS JAK NA RYS.3.2.TERAZ MOŻNA MODYFIKOWAĆ PRACĘ KONTROLERA. 1. NAZWA KONTROLERA: NAZWA PODŁĄCZONYCH KONTROLERÓW MOŻE BYĆ ZMIENIANA W USTAWIENIACH. 2. TYP WYJŚCIA KONTROLERA: TYP WYJŚCIA AKTUALNIE PODŁĄCZONEGO KONTROLERA, WYBIERZ ODPOWIEDNI TYP W ZALEŻNOŚCI OD RODZAJU

6 OŚWIETLENIA UŻYTKOWNIKA: TRÓJ KANAŁOWY, DWU KANAŁOWY, JEDNOKANAŁOWY,. USTAWIENIA MOGĄ BYĆ MODYFIKOWANE W USTAWIENIACH. 3. MIEJSCE INSTALACJI KONTROLERA TA OPCJA WYŚWIETLA MIEJSCE LOKALIZACJI KONTROLERA, MOŻE BYĆ ZMIENIANA. 4. TRYB SIECI: TRYB POŁĄCZENIA AKTUALNIE PODŁĄCZONEGO KONTROLERA. 5. NUMER SERYJNY KONTROLERA. NUMER SERYJNY AKTUALNIE PODŁĄCZONEGO KONTROLERA, MOŻE BYĆ MODYFIKOWANY. 6. ODŚWIEŻENIE WYSZUKANIE DOSTĘPNYCH SIECI BEZPRZEWODOWYCH. WYNIKI WYSZUKIWANIA ZOSTANĄ WYŚWIETLONE W POLU NR 8 7. USTAWIENIA USTAWIENIA PARAMETRÓW KONTROLERA. SZCZEGÓŁOWY OPIS, PATRZ PUNKT AKTUALNIE DOSTĘPNE SIECI BEZPRZEWODOWE. 9. POŁĄCZENIE POŁĄCZENIE Z AKTUALNIE WYBRANĄ SIECIĄ. KLIKNIJ CONNECT ABY POŁĄCZYĆ SIĘ Z WYBRANĄ SIECIĄ. JEŚLI SIEĆ JEST SZYFROWANA, ZOSTANIE WYŚWIETLONY MONIT O PODANIE HASŁA OPIS FUNKCJI W ZAKŁADCE USTAWIENIA (RYSUNEK 3.3) 1. WIFI WORKING MODE INFRA: DOSTĘPNA SIEĆ LOKALNA WIFI,ABY PODŁĄCZYĆ DO DZIAŁAJĄCEJ DOSTĘPNEJ SIECI WIFI; ADHOC: SIEĆ AD HOC, KONTROLER TWORZY SIEĆ WIFI DO KTÓREJ MOŻNA SIĘ PODŁĄCZYĆ, ABY STEROWAĆ. (UWAGA:AKTUALNIE KONTROLER WSPIERA TYLKO TRYB INFRA) 2. SSID (DLA TRYBU ADHOC) MOŻLIWOŚĆ USTAWIENIA NAZWY SSID SIECI W TRYBIE ADHOC 3. ENCRYPTION (SUITABLE FOR ADHOC MODE)

7 OPEN NETWORK: BRAK ZABEZPIECZEŃ ENCRYPTED NETWORK: SIEĆ SZYFROWANIA WEP64/WEP128/TKI/AES ITD.. 4. HASŁO DOSTEPU (DLA ADHOC) HASŁO DOSTĘPOWE DLA SIECI ADHOC (PRZYNAJMNIEJ 8 ZNAKÓW) 5. TYP WYJŚCIA: WF400A: RGB, TRZY KANAŁY (DOMYŚLNE); WF400B: TEMPERATURA BARWOWA, DWA KANAŁY; WF400C: MONO KOLOR, JEDEN KANAŁ. 6. SET NAME USTALENIE NAZWY STEROWNIKA, DO 32 ZNAKÓW UŁATWIA IDENTYFIKACJĘ STEROWNIKA W SIECI 8. WIFI CHANNEL MOŻLIWOŚĆ SELEKCJI KANAŁÓW WIFI, DOMYŚLNIE AUTO 9. TIME SYNCHRONIZATION OF CONTROLLER SYNCHRONIZACJA CZASU KONTROLERA Z KOMPUTEREM, ZAPEWNIA WŁAŚCIWE DZIAŁANIE TIMERÓW. 10. OK/ CANCEL OK: ZATWIERDZANIE ZMIANY CANCEL: ANULOWANIE. 3. INSTRUKCJA PILOTA RADIWOEGO

8 1. ON/OFF 2. PAUZA 3. MODE+ (ZMIANA TRYBU PRACY) 4. MODE- (ZMIANA TRYBU PRACY) 5. RING BARWY 6. BRIGHTNESS+ (JASNOŚĆ +) 7. BRIGHTNESS- (JASNOŚĆ-) 8. SPEED+ (PRĘDKOŚĆ+) 9. SPEED- (PRĘDKOŚĆ-) 1. OPIS FUNKCJI PRZYCISKÓW PILOT DOTYKOWAY MA 64 CZUŁE NA DOTYK SENSORY, PRZYCISKI SPEŁNIAJĄ FUNKCJE JAK PONIŻEJ: 1. ON/OFF : WŁĄCZ/WYŁĄCZ KONTROLER 2. PAUZA: ZATRZYMUJE AKTUALNY EFEKT DLA DYNAMICZNEGO TRYBU PRACY KONTROLERA ; 3. M+ : PRZYCISK MA 2 FUNKCJE: ZMIANA TRYBU PRACY Z FUNKCJI KOLORU WYBIERANEGO DOTYKIEM Z RINGU BARWY NA TRYB MODE(COLOR) STEROWNIKA M+ W TRYBIE MODE M ZMIANA KOLORU I EFEKTU ZGODNIE Z TABELĄ TRYBÓW M+ 4. M- : PRZYCISK MA 2 FUNKCJE: ZMIANA TRYBU PRACY Z FUNKCJI KOLORU WYBIERANEGO DOTYKIEM Z RINGU BARWY NA TRYB MODE(COLOR) STEROWNIKA M- TRYBIE MODE M ZMIANA KOLORU I EFEKTU ZGODNIE Z TABELĄ TRYBÓW M- 5.DOTYWKOWY RING KOLORU, WYBÓR STATYCZNEJ BARWY ŚWIATŁA, DO 55 SENSORÓW DOTYKOWYCH

9 PRZYCISK MA 2 FUNKCJE: PRZEJŚCIE Z TRYBU M MODE (COLOR) DO TRYBU KOLORU STATYCZNEGO REALIZACJA BARWY Z ZAKRESU NA OKRĘGU TĘCZY, 55 SENSORÓW DOTYKOWYCH 6. B+: REGULACJA POZIOMU JASNOŚCI W ZAKRESIE 1 DO 100 (ROZJAŚNIANIE) 7. B-: REGULACJA POZIOMU JASNOŚCI W ZAKRESIE 1 DO 100 (ŚCIEMNIANIE) 8. S+: REGULACJA PRĘDKOŚCI DLA TRYBU DYNAMICZNEGO W ZAKRESIE OD 1 DO 100 POZIOMÓW PRĘDKOŚCI (SZYBCIEJ) 9. S-: REGULACJA PRĘDKOŚCI DLA TRYBU DYNAMICZNEGO W ZAKRESIE OD 1 DO 100 POZIOMÓW PRĘDKOŚCI (WOLNIEJ) 2.ZARZĄDZANIE ENERGIĄ: W PRZYPADKU BRAKU UŻYCIA PILOTA W OKRESIE CZASU 15-20S, PILOT PRZECHODZI W TRYB OSZCZĘDNOŚCI ENERGII. W TRYBIE OSZCZĘDNOŚCI NIE JEST AKTYWNY DOTYKOWY OKRĄG BARW. ABY AKTYWOWAĆ PILOTA NALEŻY DOTKNĄĆ DOWOLNEGO PRZYCISKU 4. INSTRUKCJA OPROGRAMOWANIA TOUCHHOME 1. WSTĘP TOUCHHOME JEST OPROGRAMOWANIEM SŁUŻĄCYM DO KONTROLI OŚWIETLENIA LED PRZY POMOCY STEROWNIKA WIFI. ZA POMOCĄ OPROGRAMOWANIA TOUCHHOME MOŻLIWE JEST STEROWANIE POJEDYNCZEGO STEROWNIKA W INSTALACJI OŚWIETLENIOWEJ LUB CAŁEJ GRUPY STEROWNIKÓW. 2. INSTRUKCJA OBSŁUGI 2.1 INSTALACJA TOUCHHOME UPEWNIEJ SIĘ, ŻE MASZ ZAINSTALOWNY ITUNES, JEŚLI NIE NALEŻY ZAISNTALOWAĆ AKTUALNĄ WERSJĘ OPROGRAMOWANIA ITUNES. W OPROGRAMOWANIU ITUNES WYSZUKAJ APLIKACJI O NAZWIE TOUCHHOME, NASTĘPNIE ZAINSTALUJ JĄ W SWOIM IPHONE LUB IPAD. 2.2 PODŁĄCZENIE DO WIFI PRZY POMOCY OPROGRAMOWANIA WIFIMANAGER ORAZ KOMPUTERA I KABLA USB SKONFIGURUJ KONTROLER DO PODŁĄCZENIA DO ISTNIEJĄCEJ SIECI WIFI. W NASTĘPNEJ KOLEJNOŚCI PODŁĄCZ SOWJE URZĄDZENIE MOBILNE Z ZAINSTALOWANĄ APLIKACJĄ TOUCHHOME DO TEJ SAMEJ SIECI WIFI W KTÓREJ ZOSTAŁ SKONFIGUROWANY KONTROLER RGB WIFI WF400. W ZAKŁADCE KONFIGURACYJNEJ OPROGRAMOWANIA TOUCHHOME WYBIERZ KONTROLER, KTÓRYM CHCE STEROWAĆ. WIĘCEJ INFORMACJI W INSTRUKCJI OPROGRAMOWANIA. 2.3 PODSUMOWANIE

10 WF400A TRYB: TRYB PRACY ODPOWIEDNI DO STEROWANIA TAŚMAMI LUB LISTWAMI RGB, MOŻLIWA JEST REGULACJA JASNOŚCI W KILKU TRYBACH ORAZ PRĘDKOŚCI TRYBÓW DYNAMICZNYCH. W PRZYPADKU WYSTĘPOWANIA KILKU KONTROLERÓ5. W JEDNEJ SIECI WIFI MOŻLIWE JEST JEDNOCZESNE STEROWANIE GRUPĄ. WF400B TRYB: TRYB PRACY ODPOWIEDNI DO STEROWANIA TAŚMAMI LUB LISTWAMI LED Z REGULACJĄ TEMPERATURY BARWOWEJ, MOŻLIWA JEST REGULACJA JASNOŚCI ORAZ TEMPERATURY BARWY. W PRZYPADKU WYSTĘPOWANIA KILKU KONTROLERÓ6. W JEDNEJ SIECI WIFI MOŻLIWE JEST JEDNOCZESNE STEROWANIE GRUPĄ. WF400C TRYB: TRYB PRACY Z TAŚMAMI LUB LISTWAMI LED MONO KOLOROWYMI. W PRZYPADKU WYSTĘPOWANIA KILKU KONTROLERÓW W JEDNEJ SIECI WIFI MOŻLIWE JEST JEDNOCZESNE STEROWANIE GRUPĄ. 5. OPIS TRYBÓW PRACY KONTROLERA ZALEŻNIE OD WYBORU TRYBU PRACY KONTROLERA ZMIENIA SIĘ KONFIGURACJA SYGNAŁÓW WYJŚCIOWYCH KONTROLERA. TRYB PRACY NALEŻY WYBRAĆ STOSOWNIE DO TYPU OŚWIETLENIA JAKIM CHCEMY STEROWAĆ. DLA TAŚM RGB NALEŻY WYBRAĆ TRYB PRACY JAKO WF400A, DLA TAŚM LUB LISTEW Z REGULACJĄ TEMPERATURY BARWOWEJ NALEŻY WYBRAĆ TRYB PRACY WF400B; DLA TAŚM LUB LISTEW JEDNO-KOLOROWYCH NALEŻY WYBRAĆ TRYB PRACY WF400C. PONIŻEJ SPECYFIKACJA TRYBÓW PRACY KONTROLERA: 1. TRYB WF400A: WF400A - TRYB PRACY STEROWNIKA DEDYKOWANY DO OŚWIETLENIA RGB. STEROWNIK PRACUJĄCY W TRYBIE WF400A MOŻE STEROWAĆ INSTALACJAMI OŚWIETLENIOWYMI OPARTYMI O CZTEROPRZEWODOWE SYSTEMY RGB TAKIE JAK: LISTY LED RGB, TAŚMY LED RGB, MODUŁY LED ITP. KONTROLER OFERUJE SZEREG EFEKTÓW OD KOLORÓW STATYCZNYCH PRZEZ DYNAMICZNE ZMIANY KOLORÓW W WYKONANIU SKOKOWYM LUB PŁYNNYM. ZALEŻNIE OD URUCHOMIONEJ FUNKCJI MOŻLIWA JEST REGULACJA JASNOŚCI OŚWIETLENIA LUB PRĘDKOŚCI REALIZACJI TRYBU DYNAMICZNEGO. ZESTAWIENIE MOŻLIWOŚCI KONTROLERA W TRYBIE WF400A ZNAJDUJE SIĘ W PONIŻSZEJ TABELI: Nr Funkcja Uwagi Nr Funkcja Uwagi 1 Statyczny czerwony 12 Czerwony stroboskop 2 Statyczny niebieski 13 Niebieski stroboskop 3 Statyczny zielony 14 Purple stroboskop 4 Statyczny cyan Jasność można Jasność oraz 15 Zielony regulować, prędkość stroboskop prędkość można 5 Statyczny purple jest stała. regulować. 16 Żółty stroboskop 6 Statyczny żółty 17 Cyan stroboskop 7 Statyczny biały 18 Biały stroboskop Czerwony Niebieski płynna naprzemienna 8 Trzy kolory zmiana skokowa 19 Jasność oraz prędkość zmiana Prędkość można Siedem kolorów zmiana można regulować. Niebieski Zielony płynna naprzemienna 9 20 regulować, jasność skokowa zmiana jest stała. Prędkość można Zielony Czerwony płynna naprzemienna 10 Trzy kolory zmiana płynna 21 regulować, jasność jest zmiana 11 Siedem kolorów zmiana płynna stała. 22 Kolor wybrany przez użytkownika 2. TRYB WF400B:

11 TRYB PRACY ODPOWIEDNI DO STEROWANIA TAŚMAMI LUB LISTWAMI LED Z REGULACJĄ TEMPERATURY BARWOWEJ, MOŻLIWA JEST REGULACJA JASNOŚCI ORAZ TEMPERATURY BARWY. INSTALACJE OŚWIETLENIOWE Z REGULACJĄ TEMPERATURY BARWOWEJ SKŁADAJĄ SIĘ Z DWÓCH SKŁADOWYCH O BARWIE CIEPŁEJ ORAZ ZIMNEJ. ODPOWIEDNIA TEMPERATURĘ BARWOWĄ OSIĄGAMY PRZEZ ODPOWIEDNI BALANS INTENSYWNOŚCI KAŻDEJ SKŁADOWEJ. PRZYKŁADEM MOGĄ BYĆ TAŚMY LUB LISTWY Z DIODAMI O DWÓCH BARWACH LED W JEDNEJ OBUDOWIE LUB DWÓCH LED CIEPŁEJ I ZIMNEJ ZAINSTALOWANYCH W SWOIM SĄSIEDZTWIE (MOŻNA PODOBNY EFEKT OSIĄGNĄĆ INSTALUJĄC NP. DWIE TAŚMY LED CIEPŁA I ZIMNĄ JEDNA OBOK DRUGIEJ) OPROGRAMOWANIE POZWALA OSIĄGNĄĆ NASTĘPUJĄCE EFEKTY Nr Proporcja jasności składowych Uwagi Nr Proporcja jasności składowych Uwagi 1 Zimna:0% Ciepła:100% 12 Zimna:55% Ciepła:45% 2 Zimna:5% Ciepła:95% 13 Zimna:60% Ciepła:40% 3 Zimna:10% Ciepła:90% 14 Zimna:65% Ciepła:35% 4 Zimna:15% Ciepła:85% 15 Zimna:70% Ciepła:30% 5 Zimna:20% Ciepła:80% 16 Zimna:75% Ciepła:25% Jasność można Jasność można 6 Zimna:25% Ciepła:75% 17 Zimna:80% Ciepła:20% regulować regulować 7 Zimna:30% Ciepła:70% 18 Zimna:85% Ciepła:15% 8 Zimna:35% Ciepła:65% 19 Zimna:90% Ciepła:10% 9 Zimna:40% Ciepła:60% 20 Zimna:95% Ciepła:5% 10 Zimna:45% Ciepła:55% 21 Zimna:100% Ciepła:0% 11 Zimna:50% Ciepła:50% 3. TRYB WF400C: TRYB WF400C DLA WSPÓŁPRACY Z INSTALACJAMI W KTÓRYCH WYSTĘPUJĄ TAŚMY LUB LISTWY JEDNO KOLOROWE. W TRYBIE PRACY W400C KONTROLER OFERUJE MOŻLIWOŚĆ REGULACJI JASNOŚCI W ZAKRESIE JAK PRZEDSTAWIONO W PONIŻSZEJ TABELI Nr Jasność Uwagi Nr Jasność Uwagi 1 1% 12 55% 2 5% 13 60% 3 10% 14 65% 4 15% 15 70% 5 20% 16 75% 6 25% Poziom jasności 17 80% Poziom jasności 7 30% 18 85% 8 35% 19 90% 9 40% 20 95% 10 45% % 11 50% 6. INSTALACJA SPRZĘTU 1. INSTALACJA ANTENY DOKRĘĆ ANTENĘ ZGODNIE Z KIERUNKIEM RUCHU WSKAZÓWEK ZEGARA, ABY ZDEMONTOWAĆ ANTENĘ ODKRĘĆ JĄ W

12 KIERUNKU PRZECIWNYM. 2. INSTALACJA ZASILANIA ORAZ OSPRZĘTU LED TERMINAL PODŁĄCZENIA ZASILANIA ORAZ OSPRZĘTU LED ZNAJDUJE SIĘ NA TYLNEJ CZĘŚCI KONTROLERA I JEST OZNACZONY OPISAMI(CH3, CH2, CH1, V+)DLA OSPRZĘTU LED ORAZ ODPOWIEDNI V+ DLA ZASILANIA BIEGUN DODATNI), V- (BIEGUN UJEMNY). WARTOŚĆ NAPIĘCIA ZASILANIA NALEŻY DOPASOWAĆ DO WYMAGAŃ OBCIĄŻENIA, MUSI JEDNAK BYĆ Z ZAKRESU NAPIĘCIA STAŁEGO OD 5 DO 24V DC: 3. INSTALACJA RGB SCHEMAT PODŁĄCZENIA TRYB PRACY WF400A. 4. INSTALACJA CT SCHEMAT PODŁĄCZENIA DLA UKŁADU Z REGULACJĄ TEMPERATURY BARWOWEJ

13 TRYB PRACY WF400B. REGULACJA TEMPERATURY PILOTEM RADIOWYM NASTĘPUJE PRZY POMOCY PRZYCISKÓW M+/M-. MOŻNA RÓWNIEŻ REGULOWAĆ JASNOŚĆ OŚWIETLENIA PRZY POMOCY B+/B-. 5. INSTALACJA MONO-KOLOR, STEROWANIE TAŚMAMI LUB LISTWAMI W JEDNYM KOLORZE TRYB PRACY WF400C IV. SYSTEM APPLICATION DIAGRAM W PRZYPADKU INSTALACJI WIELU KO TROLERÓW W SIECI WIFI UŻYTKOWNIKA, SCHEMAT WYGLĄDA JAK NIŻEJ. MOŻLIWE JEST ZAINSTALOWANIE DO 256 URZĄDZEŃ W JEDNEJ SIECI WIFI I OBSŁUGA ICH PRZY POMOCY OPROGRAMOWANIA. UWAGI 1. NIE NALEŻY INSTALOWAĆ URZĄDZENIA W BEZPOŚREDNIM SĄSIEDZTWIE SILNYCH ŹRÓDEŁ POLA MAGNETYCZNEGO LUB ELEKTROMAGNETYCZNEGO. 2. ABY UNIKNĄĆ ZNISZCZEŃ W OBWODZIE, PRZED ZASILENIEM URZĄDZENIA NALEŻY DOKŁADNIE SPRAWDZIĆ POPRAWNOŚĆ POŁĄCZEŃ W INSTALACJI ORAZ WYKLUCZYĆ MOŻLIWOŚĆ WYSTĄPIENIA ZWARĆ MIĘDZY PRZEWODAMI INSTALACJI.

14 3. NALEŻY INSTALOWAĆ KONTROLERY W POMIESZCZENIACH OD DOBREJ CYRKULACJI POWIETRZA W WARUNKACH TEMPERATURY I WILGOTNOŚCI POKOJOWEJ. 4. NALEŻY INSTALOWAĆ KONTROLER W MOŻLIWIE NAJBLIŻSZEJ ODLEGŁOŚCI OD ROUTERA. 5. NALEŻY ZAPEWNIĆ ZASILANIE KONTROLERA ZGODNE Z JEGO WYMAGANIAMI POD WZGLĘDEM NAPIĘCIA ORAZ PRĄDU. 6. PRZED ZAŁĄCZENIEM ZASILANIA SPRAWDŹ POPRAWNOŚĆ POŁĄCZEŃ. 7. NIGDY NIE ZDEJMUJ OBUDOWY KONTROLERA.
