Termostat bezprzewodowy RTW501

Transkrypt

1 Termostat bezprzewodowy RTW501 Termostat bezprzewodowy RTW501 suy do wczania i wyczania w celu regulacji temperatury w pomieszczeniu. *Najnowsza wersja instrukcji do pobrania na DANE TECHNICZNE Zasilanie... 2 baterie alkaliczne 1,5 V typu AA Pasmo czstotliwoci komunikacji bezprzewodowej MHz (FSK) Zasig nadajnika bezprzewodowego m w otwartej przestrzeni Zakres nastaw zadanej temperatury pomieszczenia C lub F Dokadno... 0,5 C lub 1 F Temperatura otoczenia podczas pracy C ( F) Temperatura otoczenia podczas transportu... od 10 do +60 C ( F) Wymiary mm SPIS TRECI: OPIS PRZYCISKÓW, PRZECZNIKÓW I WYWIETLACZA...2 Elementy widoczne na wywietlaczu...4 MONTA TERMOSTATU...5 Wkadanie baterii...5 Monta na cianie...5 Monta na blacie...5 BDY I ALARMY...6 STEROWANIE OGRZEWANIEM...6 Menu parametrów konfiguracyjnych...7 Wywietlanie parametrów konfiguracyjnych...8 Instrukcja programowania czasowego utrzymywania zadanej temperatury staego utrzymywania zadanej temperatury PAROWANIA URZDZE BEZPRZEWODOWYCH RESETOWANIE UWAGA DOTYCZCA BATERII ODBIORNIK BEZPRZEWODOWY TERMOSTATU RTW2-RC w w w. s t e r r. p l i n f s t e r r. p l Str. 1

2 Dane techniczne Wane informacje dotyczce bezpieczestwa MONTA ODBIORNIKA Schemat pocze Opis przecznika i kontrolek odbiornika Sprawdzanie dziaanie odbiornika Opis trybów pracy odbiornika Kod parowania urzdze Sprawdzanie dziaanie termostatu BDY OPIS PRZYCISKÓW, PRZECZNIKÓW I WYWIETLACZA STERR Opis przycisków i funkcji: Przycisk wczania zasilania/ zabezpieczenia przed zamarzniciem instalacji/ wyczenia Przycisk ustawiania czasu: nacinij krótko przycisk, aby ustawi godzin. Ustaw godzin za pomoc przycisków strzaek w gór i dó, które su do zwikszania lub zmniejszania wywietlanej wartoci. Nacinij przycisk, aby potwierdzi ustawienie i wyj. Nastpnie nacinij krótko przycisk, aby ustawi dzie tygodnia. Ustaw dzie tygodnia za pomoc przycisków strzaek w gór i dó. Nacinij przycisk, aby potwierdzi ustawienie i wyj. Przycisk ustawiania programu: podczas pierwszego uruchomienia oraz w trybie regulacji wedug programu nacinij krótko przycisk, aby przej do trybu programowania i ustawi dzie tygodnia. Nacinij przycisk, aby ustawi godzin. Nastpnie nacinij przycisk, aby ustawi zadan w w w. s t e r r. p l i n f s t e r r. p l Str. 2

3 temperatur. Przy pierwszym uruchomieniu oraz w trybie regulacji wedug programu nacinij przycisk i przytrzymaj go przez ponad 3 sekundy, aby wybra tryb staego utrzymywania zadanej temperatury. W trybie wyczenia nacinij przycisk i przytrzymaj go przez ponad 3 sekundy, aby wej do menu ustawiania parametrów konfiguracyjnych i przej do pierwszego parametru. Nastpnie nacinij przycisk, aby przej do kolejnego parametru konfiguracyjnego. Przycisk potwierdzenia/ wyjcia: w trybie ustawiania nacinij krótko przycisk, aby potwierdzi wszystkie ustawienia i wyj do trybu staego utrzymywania zadanej temperatury, lub w trybie czasowego utrzymywania zadanej temperatury nacinij krótko przycisk, aby wyj i powróci do trybu regulacji wedug programu. W trybie ustawiania parametrów (lub programowania) nacinij przycisk i przytrzymaj go przez ponad 3 sekundy, aby przywróci ustawienie parametru (lub programu) do domylnych wartoci fabrycznych. Po wczeniu zasilania (tryb zabezpieczajcy przed zamarzniciem wyczony) nacinij przycisk i przytrzymaj go przez ponad 3 sekundy, aby uruchomi program ustawiania kodu parowania. Po przejciu odbiornika do trybu ustawiania kodu parowania zostanie przesany nowy kod parowania urzdze. Jeli operacja nie powiedzie si, zostanie zachowany pierwotny kod parowania urzdze. Przycisk resetowania: resetuje dzie tygodnia i godzin (godzina 00:00, niedziela) w trybie regulacji wedug programu. Wszystkie inne ustawienia pozostaj bez zmian. Przycisk strzaki w gór; zwikszanie wartoci. Przycisk strzaki w dó; zmniejszanie wartoci. w w w. s t e r r. p l i n f s t e r r. p l Str. 3

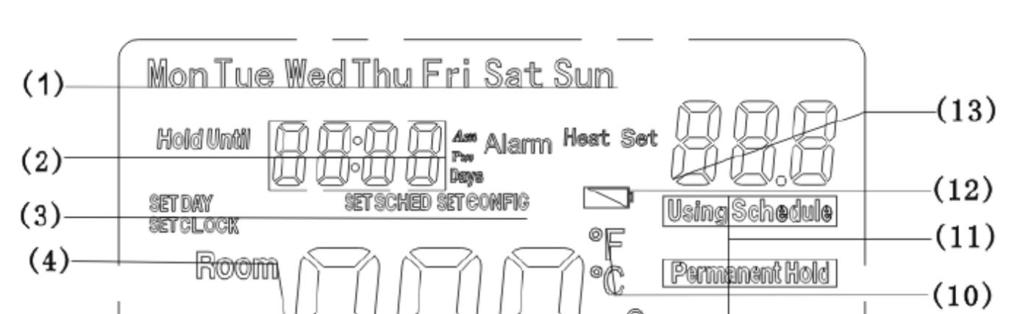

4 Elementy widoczne na wywietlaczu (1) Dzie tygodnia (2) Godzina (3) Wskaniki trybu ustawiania (4) Temperatura w pomieszczeniu (5) Wskaniki trybu (6) Alarm komunikacji (7) sterowania (8) Okres dnia programu (9) Wczenie (10) Jednostka temperatury (11) Wskaniki trybu regulacji (12) Wskanik niskiego poziomu baterii (13) Temperatura zadana (14) Blokada (15) Temperatura podogi lub wskanik alarmu w w w. s t e r r. p l i n f s t e r r. p l Str. 4

5 MONTA TERMOSTATU Wkadanie baterii Monta na cianie Monta na blacie w w w. s t e r r. p l i n f s t e r r. p l Str. 5

6 BDY I ALARMY 1) Gdy wyczerpuj si baterie termostatu, ikona ostrzeenia bdzie miga na ekranie przez okoo 30 dni. Baterie naley wymieni, gdy miga ikona niskiego poziomu baterii. 2) Komunikat Room ERR na wywietlaczu wskazuje na uszkodzenie, zwarcie lub odczenie wewntrznego czujnika temperatury pomieszczenia. 3) Alarm komunikacji: na ekranie zostaje wywietlony komunikat Er2, gdy termostat wysya sygna wczenia lub wyczenia, a odbiornik nie wcza lub nie przesya sygnau zwrotnego do termostatu. STEROWANIE OGRZEWANIEM Nacinij przycisk, aby wczy tryb gotowoci lub tryb pracy. gotowoci (tryb wyczenia): ukad nie steruje ogrzewaniem lub temperatura jest nisza ni dolna warto graniczna temperatury alarmu (LO). pracy (tryb ): 1. Obwód czujnika temperatury pomieszczenia jest uszkodzony, zwarty lub odczony; sterowanie ogrzewaniem zostaje zatrzymane. 2. Nastawa temperatury temperatura w pomieszczeniu 1 C: ogrzewanie zostaje wczone (szybkie ogrzewanie lub wolne ogrzewanie, patrz 6. pozycja w menu konfiguracji). 3. Temperatura w pomieszczeniu nastawa temperatury 1 C: ogrzewanie wyczone. w w w. s t e r r. p l i n f s t e r r. p l Str. 6

7 Menu parametrów konfiguracyjnych W trybie gotowoci nacinij przycisk oraz przytrzymaj ponad 3 sekundy. Za pomoc przycisków i dostosuj ustawienia parametrów konfiguracji. Po dostosowaniu ustawie zapisz zmiany za pomoc przycisku. Krok Nacinij przycisk 1 Nacinij 2 Nacinij 3 Nacinij 4 Nacinij 5 Nacinij 6 Nacinij 7 Nacinij Wywietlany parametr (domylne ustawienie fabryczne) Zakres wartoci ustawiany przyciskami i () Wprowad korekt temperatury (warto kalibracji temperatury) pokazywanej na wywietlaczu. () C ( F) C ( F) Wprowad górn warto graniczn temperatury w pomieszczeniu. () C ( F) C ( F) Wprowad doln warto graniczn temperatury w pomieszczeniu. () / Zmiana jednostek temperatury (stopnie Celsjusza lub Fahrenheita). () () () // ~ /// podwietlenia Opis : brak podwietlenia : podwietlenie przez 5 sek. : podwietlenie przez 15 sek. Warunki wczenia : gdy nastawa temperatury < temperatury w pomieszczeniu, ogrzewanie jest wyczane, gdy nastawa temperatury rónicy temperatury w pomieszczeniu i parametru, ogrzewanie jest wczane. Opcje programu: : 7 dni (patrz tabela 1 i tabela 2) : dni (patrz tabela 3 i tabela 4) : 5+2 dni (patrz tabela 5 i tabela 6) : nie mona zaprogramowa 8 Nacinij 9 Nacinij 10 Nacinij () () / / Liczba okresów programu w cigu dnia: 6 okresów 4 okresy Format czasu : 24-godzinny : 12-godzinny () / Funkcja inteligentnego przywracania temperatury w w w. s t e r r. p l i n f s t e r r. p l Str. 7

8 : funkcja wyczona : funkcja wczona 11 Nacinij () / Jzyk Chiski ()/ angielski (). Domylnie wybrany: jzyk angielski. Wywietlanie parametrów konfiguracyjnych W trybie gotowoci nacinij krótko przycisk. Krótko przytrzymaj przycisk, aby przej do zmiany czasu. Nacinij przycisk i przytrzymaj go przez ponad 3 sekundy, aby przej do ustawiania parametrów konfiguracyjnych. Pierwsza pozycja to korekta (warto kalibracji) wywietlanej temperatury: za pomoc przycisków, zmie ustawienie temperatury, krótko nacinij Spowoduje to przejcie do kolejnych parametrów konfiguracyjnych. Nacinicie przycisku R i przytrzymanie go przez ponad 3 sekundy spowoduje 3-krotne mignicie komunikatu DEF, przywrócenie domylnych wartoci fabrycznych i powrót do pierwszego parametru konfiguracyjnego. Krótkie nacinicie przycisku R spowoduje wyjcie z trybu ustawiania parametrów konfiguracyjnych i powrót do trybu wyczenia. Ekran parametrów konfiguracyjnych w trybie gotowoci: Zmiana trybów pracy Ekran trybu pracy w w w. s t e r r. p l i n f s t e r r. p l Str. 8

9 A) W trybie regulacji wedug programu: Nacinicie przycisku powoduje przejcie do trybu wyczenia. Nacinicie przycisku powoduje przejcie do zmiany czasu. Krótkie nacinicie przycisku P powoduje przejcie do trybu programowania. Nacinicie przycisku P i przytrzymanie go przez ponad 3 sekundy powoduje przejcie do trybu staego utrzymywania zadanej temperatury. Krótkie nacinicie przycisków lub powoduje przejcie do trybu czasowego utrzymywania zadanej temperatury. B) W trybie staego utrzymywania zadanej temperatury: Krótkie nacinicie przycisku powoduje wyjcie z trybu staego utrzymywania zadania temperatury i przejcie do trybu wyczenia. Krótkie nacinicie przycisku powoduje przejcie do zmiany czasu. Krótkie nacinicie przycisku programowania P wychodzi z trybu staego utrzymywania zadanej temperatury i wejcie do trybu programowania. Krótkie nacinicie przycisku R powoduje wyjcie z trybu staego utrzymywania zadanej temperatury. Krótkie nacinicie przycisków i powoduje zmian zadanej temperatury. C) Poza trybem regulacji wedug programu: Krótkie nacinicie przycisku powoduje przejcie do trybu wyczenia. Krótkie nacinicie przycisku powoduje przejcie do zmiany czasu. Krótkie nacinicie przycisków i powoduje zmian zadanej temperatury. D) W trybie czasowego utrzymywania zadanej temperatury: Krótkie nacinicie przycisku powoduje wyjcie z trybu czasowego utrzymywania zadania temperatury i przejcie do trybu wyczenia. Krótkie nacinicie przycisku powoduje przejcie do zmiany czasu. w w w. s t e r r. p l i n f s t e r r. p l Str. 9

10 Krótkie nacinicie przycisku P powoduje wyjcie z trybu czasowego utrzymywania zadanej temperatury i wejcie do trybu programowania. Krótkie nacinicie przycisku R powoduje wyjcie z trybu czasowego utrzymywania zadanej temperatury. Nacinicie i przytrzymanie przycisku R powoduje przejcie do trybu staego utrzymywania zadanej temperatury. Krótkie nacinicie przycisków i powoduje zmian zadanej temperatury. Instrukcja programowania Po przejciu do trybu programowania naley zapozna si z godzinami i zadanymi temperaturami ustawionymi fabrycznie, które zostay przedstawione w przykadowym programie. Jeli program odpowiada potrzebom uytkownika, wystarczy nacisn przycisk, aby rozpocz prac w trybie regulacji wedug programu ustawionego fabrycznie. W przypadku gdy wymagane s zmiany zaprogramowanych godzin lub temperatur, naley wykona ponisze czynnoci. Najpierw naley ustali czas i temperatury dla swojego programu. Mona zaprogramowa 6 lub 4 okresy dla kadego dnia (5+2/ 5+1+1), patrz pozycja 11 w tabeli parametrów konfiguracyjnych. Mona wybra niezalenie zadan temperatur i godzin rozpoczcia okresu. (Na przykad mona wybra godzin 05:00 i temperatur 21 C dla pierwszego okresu w cigu dnia bd te godzin 07:00 i temperatur 16,5 C dla pierwszego okresu oszczdzania w cigu dnia). Krótkie nacinicie przycisku w trybie pracy powoduje przejcie do trybu programowania. Za pomoc przycisku mona przechodzi kolejno pomidzy ustawieniami dnia tygodnia, godziny oraz temperatury. Warto ustawienia mona zmieni za pomoc przycisków lub. Aby wyj, naley nacisn przycisk. W trybie programowania nacinij przycisk i przytrzymaj go przez 3 sekundy. Na wywietlaczu 3 razy mignie wskanik DEF, zostan przywrócone domylne wartoci fabryczne wszystkich ustawie i nastpi powrót do 1. pozycji programowania. Termostat bdzie sterowa prac wedug wstpnie ustalonego programu. Za pomoc poniszych tabel mona ustali okresy programu oraz temperatury dla kadego okresu. Tabel mona wypeni, aby zapisa swój program. Tabela nr 1 (program dla 7 dni i 4 okresów w cigu dnia) moe zosta zmieniona na danie Pobudka Wyjcie z Powrót do Noc Poniedziaek Wtorek w w w. s t e r r. p l i n f s t e r r. p l Str. 10

11 roda Czwartek Pitek Sobota Niedziela Tabela nr 2 (program dla 7 dni i 6 okresów w cigu dnia) moe zosta zmieniona na danie Pobudka Wyjcie z Lunch Zmiana popoudniowa Powrót do Noc Poniedziaek Wtorek roda Czwartek Pitek Sobota Niedziela w w w. s t e r r. p l i n f s t e r r. p l Str. 11

12 Tabela nr 3 (program dla dni i 4 okresów w cigu dnia) moe zosta zmieniona na danie Pobudka Wyjcie z Powrót do Noc Poniedziaek Wtorek roda Czwartek Pitek Sobota Niedziela moe zosta zmieniona na danie Pobudka Wyjcie z Powrót do Noc Sobota moe zosta zmieniona na danie Pobudka Wyjcie z Powrót do Noc Niedziela Tabela nr 4 (program dla dni i 6 okresów w cigu dnia) w w w. s t e r r. p l i n f s t e r r. p l Str. 12

13 moe zosta zmieniona na danie Pobudka Wyjcie z Lunch Zmiana popoudniowa Powrót do Noc Poniedziaek Wtorek roda Czwartek Pitek moe zosta zmieniona na danie Pobudka Wyjcie z Lunch Zmiana popoudniowa Powrót do Noc Sobota moe zosta zmieniona na danie Pobudka Wyjcie z Lunch Zmiana popoudniowa Powrót do Noc Niedziela w w w. s t e r r. p l i n f s t e r r. p l Str. 13

14 Tabela nr 5 (program dla 5+2 dni i 4 okresy w cigu dnia) moe zosta zmieniona na danie Pobudka Wyjcie z Powrót do Noc Poniedziaek Wtorek roda Czwartek Pitek moe zosta zmieniona na danie Pobudka Wyjcie z Powrót do Noc Sobota Niedziela Tabela nr 6 (program dla 5+2 dni i 6 okresów w cigu dnia) moe zosta zmieniona na danie Pobudka Wyjcie z Lunch Zmiana popoudniowa Powrót do Noc Poniedziaek Wtorek w w w. s t e r r. p l i n f s t e r r. p l Str. 14

15 roda Czwartek Pitek moe zosta zmieniona na danie Pobudka Wyjcie z Lunch Zmiana popoudniowa Powrót do Noc Sobota Niedziela czasowego utrzymywania zadanej temperatury W normalnym trybie pracy nacinij przycisk lub, a zamiga wskanik Temporary Hold [czasowe utrzymanie zadanej temperatury], wskazujc, e termostat pracuje w trybie czasowego utrzymywania zadanej temperatury. Nacinij przycisk lub, aby zmieni zadan temperatur, termostat zastpi biece ustawienia programu i bdzie utrzymywa w pomieszczeniu wybran temperatur, a do czasu rozpoczcia nastpnego okresu programu. Nastpnie termostat automatycznie powróci do regulacji wedug programu. Aby wyj z trybu, nacinij przycisk. Jeli nie zostanie nacinity aden przycisk w cigu 20 sekund, termostat powróci do pracy wedug programu. staego utrzymywania zadanej temperatury Gdy termostat pracuje w trybie regulacji wedug programu, nacinij przycisk i przytrzymaj go przez 3 sekundy, aby przej do trybu staego utrzymywania zadanej temperatury. Ustaw temperatur za pomoc przycisków i. Termostat bdzie stale (bezterminowo) utrzymywa ustawion temperatur w pomieszczeniu do momentu nacinicia przycisku i ponownego uruchomienia regulacji wedug programu. PAROWANIA URZDZE BEZPRZEWODOWYCH 1) Podcz do odbiornika RTW2-RC zasilanie (L1, N V AC) zgodnie z wymaganiami. Sprawd zasilanie. Nacinij przycisk zasilania. Jeli zasilanie jest prawidowe, powinna zawieci si kontrolka. Jeli nie, wymie produkt, a nastpnie wykonaj jeszcze raz czynnoci z tego kroku. w w w. s t e r r. p l i n f s t e r r. p l Str. 15

16 2) Otwórz tyln pokryw termostatu RTW501. Wó dwie baterie AA. Zamknij tyln pokryw. Sprawd dziaanie wywietlacza i przycisków. Jeli termostat nie dziaa prawidowo, wymie produkt i wykonaj jeszcze czynnoci z poprzedniego kroku. 3) Po wczeniu zasilania odbiornik RTW2-RC wcza si normalnie w trybie wczenia (kontrolka). Nacinij krótko przycisk (kontrolka zganie), nastpnie przytrzymaj przycisk, a kontrolka A zawieci si na óto. W tym momencie zwolnij przycisk. Odbiornik RTW2-RC znajduje si teraz w trybie ustalania kodu parowania urzdze. 4) Gdy termostat RTW501 znajduje si w trybie gotowoci nacinij przycisk R i przytrzymaj go przez ponad 3 sekundy. Spowoduje to wysanie kodu parowania urzdze. 5) Pomylne odebranie kodu jest sygnalizowane 5-krotnym migniciem ótej kontrolki. Inne zachowanie urzdzenia oznacza, e przesanie kodu parowania zakoczyo si niepowodzeniem. Zostanie przywrócona pierwotna warto kodu parowania urzdze. 6) Wcz odbiornik RTW2-RC krótkim naciniciem przycisku (kontrolka zawieci si na czerwono). Uwaga: podczas testowania wczania/ wyczania wyjcia (urzdzenia grzewczego) naley poczeka przynajmniej 4 sekundy, gdy w innym przypadku urzdzenia nie bd miay wystarczajcego czasu na reakcj. RESETOWANIE Jeli wywietlacz dziaa nieprawidowo, nacinij delikatnie przycisk Reset za pomoc szpilki lub spinacza do papieru. Spowoduje to zresetowanie termostatu. UWAGA DOTYCZCA BATERII 1) W przypadku niskiego poziomu naadowania baterii, miga wskanik. 2) W przypadku nieuywania urzdzenia przez dugi czas, naley wyj baterie, aby wyciek elektrolitu nie uszkodzi urzdzenia. ODBIORNIK BEZPRZEWODOWY TERMOSTATU RTW2-RC RTW2-RC to bezprzewodowy nieprogramowalny odbiornik termostatu przeznaczony do sterowania wodnymi i elektrycznymi instalacjami grzewczymi. Urzdzenie jest przeznaczone do wspópracy z dedykowanym nadajnikiem i wyposaone w niezaleny obwód z funkcj regulowanego ograniczenia temperatury. Dane techniczne Zasilanie V AC, 50/60 Hz Czstotliwo komunikacji bezprzewodowej MHz (FSK) Efektywny zasig sygnau bezprzewodowego m Dokadno... ±1 C Zakres temperatury otoczenia podczas pracy C w w w. s t e r r. p l i n f s t e r r. p l Str. 16

17 Zakres temperatury otoczenia podczas transportu... od 10 C do 60 C Warto ograniczenia temperatury C, 40 C, 55 C, ustawienie fabryczne: 40 C Wymiary mm Wane informacje dotyczce bezpieczestwa Przed przystpieniem do instalacji, demontau, czyszczenia lub serwisowania odbiornika naley zawsze odczy zasilanie sieciowe poprzez wykrcenie bezpiecznika lub wyczenie wycznika instalacyjnego. Przed przystpieniem do instalacji odbiornika naley przeczyta wszystkie informacje zawarte w niniejszej instrukcji. Tylko wykwalifikowani instalatorzy mog instalowa ten odbiornik. Cae okablowanie musi spenia normy i przepisy dotyczce instalacji elektrycznych obowizujce na poziomie lokalnym lub krajowym. Odbiornik jest wyposaony w wymienialny bezpiecznik, który zabezpiecza urzdzenie przed uszkodzeniem. Jeli urzdzenie nie dziaa prawidowo, naley sprawdzi instalacj okablowania i wymieni bezpiecznik w razie potrzeby. Odbiornik moe by uywany tylko w sposób opisany w niniejszej instrukcji. MONTA ODBIORNIKA 1. Wykr wkrty montaowe z podstawy. Delikatnie pocignij za pokryw urzdzenia i zdejmij j z podstawy. ciganie na si lub podwaanie spowoduje uszkodzenie urzdzenia. 2. Podcz przewody do zacisków moduu zasilania zgodnie ze schematem pocze. Patrz rysunek Wó podstaw do puszki instalacyjnej o wymiarach 86x86 mm. 4. Przy uyciu dwóch wkrtów przykr podstaw do ciany. Przyó poziomic do dolnej krawdzi podstawy, ustaw podstaw w poziomie, a nastpnie dokr wkrty. (Poziomowanie podstawy jest istotne tylko ze wzgldów estetycznych i nie ma wpywu na dziaania odbiornika). 5. Zaó z powrotem pokryw na podstaw, wciskajc j na miejsce. w w w. s t e r r. p l i n f s t e r r. p l Str. 17

18 Podstawa Pokrywa Zdejmij pokryw. ruby do mocowania obudowy do puszki instalacyjnej Schemat pocze Zasilanie: V AC, 50/60 Hz Rysunek 5 w w w. s t e r r. p l i n f s t e r r. p l Str. 18

19 Opis przecznika i kontrolek odbiornika Przycisk wyboru Kontrolka A (CZERWONA/ ZIELONA DIODA LED) Kontrolka B (ZIELONA DIODA LED) Kontrolka C (ÓTA DIODA LED) Sprawdzanie dziaanie odbiornika 1. Opis trybów pracy odbiornika gotowoci: zasilanie jest podczone; nie wiec si adne kontrolki. Stan zasilania: nacinij krótko przycisk; jeli zasilanie jest podczone, kontrolka A (czerwona) zawieci si. wyczenia: gdy wieci si kontrolka A (czerwona), nacinij krótko przycisk, kontrolka A (czerwona) wyczy si, co bdzie wskazywa tryb wyczenia. Odbiornik wyczy wszystkie urzdzenia grzewcze. pracy: kontrolka B (zielona) wieci si, gdy zaczone jest zasilanie urzdzenia grzewczego. Funkcja podtrzymania pamici podczas zaniku zasilania: w przypadku zaniku zasilania urzdzenie automatycznie powraca do stanu pracy sprzed zaniku. Funkcja wymuszonego stanu wyjcia (urzdzenia grzewczego): w trybie wyczenia nacinij przycisk i przytrzymaj go przez 8 sekund, a zawieci si zielona kontrolka. Urzdzenie wyczy wszystkie wyjcia (urzdzenia grzewcze). Urzdzenie nie bdzie reagowa na adne sygnay sterujce. Obowizkowy stan wyjcia. Powrót do normalnego trybu nastpi po naciniciu przycisku. Sygnay komunikacyjne: miganie kontrolki C (ótej) wskazuje, e odbiornik odbiera sygnay sterujce. óta kontrolka miga dwa razy. 2. Kod parowania urzdze Po ustawieniu termostatu w trybie ustawiania kodu parowania wycz odbiornik, a nastpnie nacinij przycisk i przytrzymaj go przez 3 sekundy, aby wej do trybu ustawiania kodu parowania; kontrolka C (óta) zawieci si. Po pomylnym ustawieniu kodu parowania w termostacie i odbiorniku kontrolka C (óta) mignie 5 razy, nowy kod zostanie zapisany, a urzdzenia wyjd automatycznie z trybu ustawiania kodu parowania. W przeciwnym razie kod parowania nie zostanie zapisany, a odbiornik wyjdzie z tego trybu po 20 sekundach i bdzie wymaga ustawienia kodu parowania. w w w. s t e r r. p l i n f s t e r r. p l Str. 19

20 3. Sprawdzanie dziaanie termostatu Odbiornik bdzie sterowany za porednictwem termostatu z czujnikiem temperatury powietrza, który bdzie okrela moment wczenia/wyczenia instalacji grzewczej, porównujc temperatur zadan z temperatur w pomieszczeniu. Za pomoc przycisku na termostacie ustaw temperatur zadan o 1 C wysz ni temperatura w pomieszczeniu. Termostat wyle do odbiornika sygna polecenia wczenia urzdzenia grzewczego. Kontrolka C (óta) na odbiorniku bdzie miga, co oznacza, e odbiornik odbiera sygnay sterujce. Kontrolka B (zielona) zawieci si, co oznacza, e urzdzenie grzewcze zostao wczone. Za pomoc przycisku na termostacie ustaw temperatur zadan poniej temperatury w pomieszczeniu. Termostat wyle sygna sterujcy do odbiornika z poleceniem wyczenia urzdzenia grzewczego. Kontrolka C (óta) na odbiorniku bdzie miga, co oznacza, e odbiornik odbiera sygnay sterujce. Kontrolka B (zielona) zawieci si, co oznacza, e urzdzenie grzewcze zostao wyczone. BDY 1. Dioda LED B (zielona) szybko miga, wskazujc, e czujnik jest uszkodzony. 2. Dioda LED B (zielona) wolno miga, wskazujc, e odbiornik znajduje si temperaturze przekraczajcej wybran warto ograniczenia temperatury. Utylizacja odpadów elektrycznych i elektronicznych Zgodnie z Dyrektyw Europejsk 2002/96/WE oraz Ustaw o zuytym sprzcie elektrycznym i elektronicznym sprzt ten, po okresie jego uytkowania nie moe by umieszczany cznie z innymi odpadami pochodzcymi z gospodarstwa domowego. Uytkownik jest zobowizany do oddania go w punkcie odbioru zuytego sprztu elektrycznego i elektronicznego. *Najnowsza wersja instrukcji do pobrania na w w w. s t e r r. p l i n f s t e r r. p l Str. 20
