1 O 2 Tlen rozpuszczony Praktycznie w każdej cieczy w mniejszym lub większym stopniu rozpuszczony jest tlen. Na przykład woda w stanie nasycenia, w temperaturze 20 C i przy ciśnieniu powietrza 1013 hpa zawiera ok. 9 mg/l tlenu. W etanolu może być 40 mg/l, a w glicerynie tylko 2 mg/l. Każda ciecz przyjmuje z otoczenia tyle tlenu, by ciśnienie cząstkowe tlenu w cieczy było w równowadze z otaczającym ją powietrzem względnie fazą gazową.aktualne stężenie tlenu zależy od wielu czynników takich jak temperatura, ciśnienie powietrza, zużycie tlenu na mikrobiologiczne procesy rozkładu lub produkcji tlenu, np. przez glony. Stężenie tlenu decyduje np. o: Warunkach życia ryb i mikroorganizmów w wodach Procesach rozkładu w oczyszczaniu ścieków Korozji w przewodach Trwałości napojów Oznaczenie tlenu wykonywano wcześniej przez miareczkowanie metodą Winklera. Dziś w różnych normach uznane są metody pomiaru elektrochemicznego. Sonda tlenowa w najprostszym przypadku składa się z elektrody pomiarowej i przeciwelektrody. Obie elektrody znajdują się w systemie elektrolitycznym, który jest oddzielony od próby przez półprzepuszczalną membranę. Elektroda pomiarowa redukuje cząsteczki tlenu do jonów wodorotlenowych. Podczas tej elektrochemicznej reakcji w sondzie przepływa prąd od przeciwelektrody do elektrody pomiarowej. Im więcej tlenu jest w roztworze pomiarowym, tym większy jest sygnał prądowy. Tlenomierz za pomocą funkcji rozpuszczalności wylicza z tego sygnału stężenie tlenu w roztworze pomiarowym. 28 WTW owy i Analityczny Sprzęt Techniczny Sp. z o.o. ul Rogowska 5, Wrocław, info@wtw.pl, Tel. (071) , Fax (071)

2 polecane przez WTW możliwe do zastosowania nie polecane Labolatorium i środowisko Zastosowanie Oxi 730 inolab Profi- Miernki kieszonkowe Line Oxi 740 y rutynowe y rutynowe z dokumentacją AQS z dokumentacją R&D wysoka precyzja y kontrolne LIMS - powiązane Certyfikaty jakości Nauka Serwis y laboratoryjne y terenowe y głębinowe Sterowanie zewn./przyłącze PC/ Sterowanie PC / / / / / / / / / / y BZT z samomieszającą sondą z adapterem y BZT z programem do obliczania wart. Patrz strona s.30 s.31 s.60 s.32 s.33 s.33 s.33 y tlenu w wieloparametrowych systemach pomiarowych - od strony 48 BSB/BOD 740 Oxi 197i Oxi 315i Oxi 330i Oxi 340i ph -metry potencjału Redox Jonometry Konduktometry BZT Zastosowanie sond ConOx y BZT Hodowla ryb Wody powierzchniowe Wody gruntowe y kontrolne y głębinowe y laboratoryjne Farmacja Biotechnologia Oczyszczalnia ścieków: DurOx CellOx 325 StirrOx G TA 197 Oxi Fotometry mętności Licznik kolonii bakterii Mierniki wieloparamtowe Oprogramowanie, drukarki Używane urządzenia: Multi 350i Oxi 3xxi wszystkie inolab, 197i 197i WTW owy i Analityczny Sprzęt Techniczny Sp. z o.o. ul Rogowska 5, Wrocław, info@wtw.pl, Tel. (071) , Fax (071)

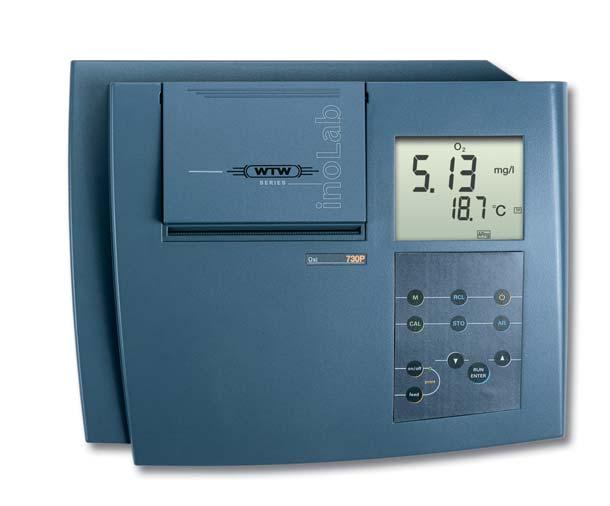

3 O 2 NOWOŚĆ laboratoryjne laboratoryjne W laboratorium często dokonywane są pomiary tlenu. Odgrywa on dużą rolę w rozkładzie związków organicznych lub przy wzroście mikroorganizmów, zarówno w technice środowiska jak i w biotechnologii. Tlenomierz InoLab Oxi 740 idealnie sprawdza się w monitorowaniu takich procesów. Tlenomierz InoLab Oxi 730 przeznaczony do rutynowych analiz, zaopatrzony jest we wszystkie niezbędne funkcje, które potrzebne są do prowadzenia dokumentacji zgodnej z GLP. inolab Oxi 730 Zwarty, komunikatywny Dokumentacja zgodna z GLP Obszerna pamięć wartości pomiarowych (800 danych) Przyłącze dla samomieszającej sondy tlenowej StirrOx G Standardowy tlenomierz laboratoryjny z dużym wielofunkcyjnym wyświetlaczem do zadań rutynowych w laboratorium. Pracę ułatwiają tu zautomatyzowane funkcje korekty ciśnienia atmosferycznego, kompensacji temperatury metodą IMT i szybkiego wzorcowania OxiCal. Zintegrowana pamięć mierzonych wartości, wyjście analogowo-cyfrowe RS 232 oraz opcjonalnie wbudowana drukarka (szerokość papieru 112 mm) gwarantują dokumentację zgodną z QS. Zalety wysoki komfort obsługi łatwa w czyszczeniu foliowa klawiatura opcjonalnie wbudowana drukarka możliwość wyboru jednostki praktyczny wyświetlacz Lata IP 43 3 Gwarancji Za pomocą inolab Oxi 730 ze StirrOx G można oznaczyć BZT 5 wg DIN EN względem DIN EN poprzez manualną funkcję Start/Stop. 30 WTW owy i Analityczny Sprzęt Techniczny Sp. z o.o. ul Rogowska 5, Wrocław, info@wtw.pl, Tel. (071) , Fax (071)

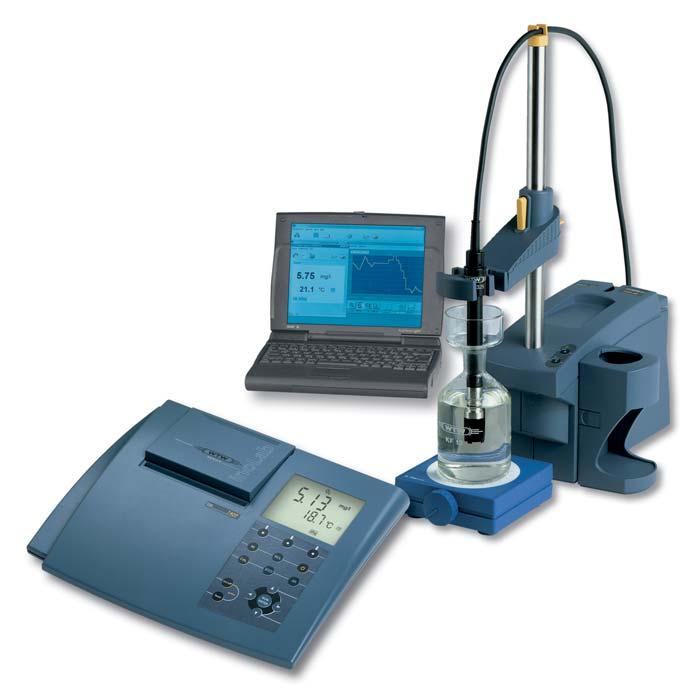

4 laboratoryjne Labolatorium i środowisko inolab Oxi 740 inolab Oxi 740 z terminalem lub oprogramowaniem PC. Elastyczny, wydajny Precyzyjny miernik Firmowe oprogramowanie Sterowanie zewnętrzne (MultiLab pilot) ph -metry potencjału Redox Wysokiej klasy tlenomierz z wyświetlaczem graficznym i cyfrową funkcją rejestratora do pomiaru tlenu w laboratorium. Pracę ułatwiają tu zautomatyzowane funkcje korekty ciśnienia atmosferycznego, kompensacji temperatury metodą IMT i szybkiego wzorcowania OxiCal. Zintegrowana pamięć mierzonych wartości, wyjście analogowo-cyfrowe RS 232 oraz opcjonalnie wbudowana drukarka (szerokość papieru 112 mm) gwarantują dokumentację zgodną z QS. Zalety: Wbudowana drukarka (opcja) Możliwość graficznej analizy danych NOWOŚĆ Jonometry Konduktometry Przyłącze czytnika kodu lub klawiatury PC Automatyczne zapisywanie przy zastosowaniu czytnika kodu Język do wyboru Poszerzone funkcje GLP Wartości graniczne z alarmem dźwiękowym Bezpłatna aktualizacja oprogramowania terminala oraz "inolab pilot" przez Internet Dane techniczne Informacje do zamówień Zestawy inolab Oxi Lata IP 43 3 Gwarancji Model Oxi 730 Oxi 740 Zakresy pom./ Stężenie O 2 : 0, ,99 mg/l, 0, ,0 mg/l * Stężenie O 2 : 0, ,00 mg/l, 0, ,0 mg/l * Rozdzielczość Nasycenie O 2 : 0, ,9%, % * Nasycenie O 2 : 0, ,0%, % * Ciśnienie cząstkowe O 2 : 0, ,9 mbar, mbar Ciśnienie cząstkowe O 2 : 0, ,0 mbar, mbar Temperatur: -5, ,0 C Temperatur: -5, ,0 C * = zależnie od sondy tlenowej i medium pomiarowego * = zależnie od sondy tlenowej i medium pomiarowego Dokładność Stężenie O 2 : ±0,5% mierzonej wartości (+/- 1 cyfra) Nasycenie O 2 : ± 0,5% mierzonej wartości Temperatura: ±0,1 K Kompensacja C automatycznie poprzez kompensację IMT temperatury: Korekta zasolenia: Automatycznie od 0,00 do 70,0 nastawna poprzez wyświetlacz Kalibracja: Szybkie wzorcowanie OxiCal w OxiCal -SL Nr zamówienia inolab Oxi 730P Z wbudowana drukarką, CellOx 325, pasywnym boksem, wielofunkcyjnym i wyposażeniem 1B inolab Oxi 740 Łącznie z terminalem z oprogramowaniem do PC, CellOx 325 i wyposażeniem 1B BZT Fotometry mętności Licznik kolonii bakterii Mierniki wieloparamtowe Oprogramowanie, drukarki WTW owy i Analityczny Sprzęt Techniczny Sp. z o.o. ul Rogowska 5, Wrocław, info@wtw.pl, Tel. (071) , Fax (071)

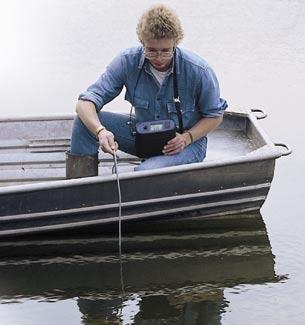

5 O 2 Przenośne tlenomierze ProfiLine Oxi 197i 32 Duża precyzja, wodoszczelny, niezniszczalny Dokładne odzwierciedlenia wskazania wyświetlacza Głębinowy pomiar do 100 m TA 197 Oxi BR 325 Dane techniczne Przenośne tlenomierze Przenośne tlenomierze firmy WTW serii ProfiLine Oxi 197i są zarówno odporne na zachlapania (IP 66) jak i na zanurzenie (IP 67). Cechuje je wysoki komfort obsługi, który zawdzięczają przejrzystemu prowadzeniu użytkownika na dużym wielofunkcyjnym wyświetlaczu i zgodna z GLP pamięć z zegarem rzeczywistym (800 wartości) jak i wyjściem na drukarkę dokładnie odzwierciedlającym wskazaniem wyświetlacza. Zewnętrzne sterowanie PC z MultiLab pilot. Z armaturą głębinową TA 197 Oxi miernik zdatny jest do głębokich pomiarów tlenu do 100 m. IP 66 Lata IP 67 3 Gwarancji Armatura głębinowa do pomiaru tlenu TA 197 Oxi ze zintegrowanym czujnikiem temperatury, kabel do 100 m z wodoszczelną wtyczką (IP 67), odporne na ciśnienie stalowe uzbrojenie z odkręcanym koszem ochronnym, pasuje do 2 otworów wiertniczych. Mieszadło bateryjne BR 325 do pomiarów profilowych i głębinowych. model ProfiLine Oxi 197i Zakresy pom./ Stężenie O 2 : 0,00 19,99 mg/l (19,9 mg/l*), 0,0 90,0 mg/l(90mg/l*) Rozdzielczość Nasycenie O 2 : 0,0 199,9% (199 %*), 0 600% *dla sondy tlenowej DurOx Dokładność Stężenie O 2 : ±0,5 % mierzonej wartości (± 1 cyfra) Nasycenie O 2 : ±0,5 % mierzonej wartości Temperatura: ±0,1 K Kompensacja pow. Automatyczna poprzez zintegrowany sensor ciśnieniowy ( hpa) Kompensacja temp. <2 % w zakresie C Korekta zasolenia Automatyczna od 0,0 70,0 ustawiana na wyświetlaczu Kalibracja OxiCal -Szybka kalibracja w OxiCal -SL lub OxiCal -D Informacje do zamówień Nr zamówienia ProfiLine Oxi 197i Wytrzymały, wodoszczelny, odporny na zanurzenia 3B Armatura głębinowa pomiaru tlenu do 100 m na zapytanie WTW owy i Analityczny Sprzęt Techniczny Sp. z o.o. ul Rogowska 5, Wrocław, info@wtw.pl, Tel. (071) , Fax (071)

6 kieszonkowe Oxi 315i, Oxi 330i, Oxi 340i kieszonkowe Mierniki wieloparamtowe Oprogramowanie, drukarki Fotometry Labolatorium i środowisko ph -metry potencjału Redox Mocny, wytrzymały, wodoszczelny Klawiatura z dużymi, łatwymi w obsłudze silikonowymi klawiszami Jonometry Zawsze gotowy do pracy dzięki systemowi Low-Power Konduktometry BZT mętności Licznik kolonii bakterii Oxi 340i z polową obudową ochronną FM 325 (opcjonalnie) Oxi 330i z gumową onudową ochronnąsm 325 (opcjonalnie) Dostępne w zestawach SET Kieszonkowe tlenomierze firmy WTW nadają się zarówno do kontroli wartości tlenu na zewnątrz jak i do pomiarów w laboratorium. W połączeniu z galwaniczną sondą tlenową DurOx 325 lub CellOx 325 (niepotrzebny czas polaryzacji) jest systemem natychmiast gotowym do użycia. IP 66 Lata IP 67 3 Gwarancji WTW owy i Analityczny Sprzęt Techniczny Sp. z o.o. ul Rogowska 5, Wrocław, info@wtw.pl, Tel. (071) , Fax (071)

7 O 2 kieszonkowe Kieszonkowe tlenomierze firmy WTW są oferowane w trzech wersjach: Oxi 315i Prosty, wytrzymały miernik kieszonkowy, z uproszczoną klawiaturą, bez pamięci i możliwości manualnego wpisywania. W połączeniu z sondą DurOx 325 ze integrowanym koszem ochronnym do pomiarów np. w stawach rybnych. Oxi 330i Oxi 315i Dane techniczne Sprawdzony, wytrzymały miernik kieszonkowy zasilany bateryjnie, z manualnymi funkcjami wpisywania, zintegrowaną pamięcią (800 danych), funkcjami wymaganymi przez GLP, automatyczną kompensacją temperatury, ciśnienia i zasolenia Oxi 340i Tak jak Oxi 330i, lecz z dodatkowym wyjściem analogowym i cyfrowym RS 232 oraz opcjonalnie z zasilaczem sieciowym. Zewnętrzne sterowanie oprogramowaniem MultiLab pilot. Model Oxi 315i Oxi 330i Oxi 340i Zakres pom./ stężenie O 2 : 0,00 19,99 mg/l (19,9 mg/l*), 0,0 90,0 mg/l (90 mg/l*) Rozdzielczość nasycenie O 2 : 0,0 199,9% (199%*), 0 600% ciśnienie cząstkowe O 2 : 0,0 199,9 mbar (199 mbar*), mbar Temperatura: -5,0 +50,0 C -5,0 +50,0 C *dla sondy tlenowej DurOx Dokładność stężenie O 2 : ±0,5% mierzonej wartości (±1 cyfra) nasycenie O 2 : ±0,5% mierzonej wartości ciśnienie cząstkowe O 2 : ±0,5% mierzonej wartości Temperatura: ±0,1 K Kompensacja temperatury 2% w zakresie C Kompensacja ciśnienia atmosferycznego Automatyczna poprzez zintegrowany sensor ciśnieniowy ( hpa) Korekta zasolenia 0 lub 30 SAL Automatyczna od 0,0 70,0 ustawiana na wyświetlaczu Kalibracja OxiCal Szybka kalibracja w OxiCal -SL Llub OxiCal -D 34 Informacje do zamówień kieszonkowe Nr zamówienia Oxi 315i Tlenomierz kieszonkowy, sonda tlenowa DurOx 325-3, profesjonalna walizka i wyposażenie 2B Oxi 330i Tlenomierz kieszonkowy, sonda tlenowa CellOx 325, profesjonalna walizka i wyposażenie 2B Oxi 340i Tlenomierz kieszonkowy, sonda tlenowa CellOx 325, profesjonalna walizka i wyposażenie 2B Zasilacz szerokopasmowy 100 V V Hz; dla Serii 340i Dalsze sondy w zestawach: na zapytanie WTW owy i Analityczny Sprzęt Techniczny Sp. z o.o. ul Rogowska 5, Wrocław, info@wtw.pl, Tel. (071) , Fax (071)

8 Sondy tlenowe i wyposażenie CellOx 325 Membranowa galwaniczna sonda tlenowa: Kompensacja temperatury Długi czas pracy - 6 miesięcy przy jednym napełnieniu Wysoka rozdzielczość sygnału Krótki czas odpowiedzi Wodoszczelna (IP 68-2 bar) Łącznie z naczynkiem do kalibracji OxiCal -SL Kontrola stanu membrany Galwaniczna sonda natychmiast gotowa do pracy Z koszem ochronnym do trudnych zastosowań Prosta kalibracja w naczynku kalibracyjnym Labolatorium i środowisko ph -metry potencjału Redox Jonometry DurOx 325 Tylko dla kieszonkowych i przenośnych Oxi 3xxi/Oxi albo Multi 197i Membranowa galwaniczna sonda tlenowa: Kompensacja temperatury Długi czas pracy - 6 miesięcy przy jednym napełnieniu Niewielki przepływ Wodoszczelna (IP 68-2 bar) Łącznie z naczynkiem do kalibracji OxiCal -D W standardzie z koszykiem ochronnym SK-D StirrOx G Naczynka do kalibracji i przechowywania Dla tlenomierzy oferowane są różne naczynka do kalibracji i przechowywania- patrz cennik. do inolab Oxi 730, inolab Oxi 740 i ProfiLine Oxi 197i Samomieszająca sonda tlenowarównoczesne mieszanie i pomiar: Szybkie seryjne pomiary-obsługa jedną ręką Wysoka powtarzalność wyników zapewniona przez stały przepływ Ekstremalnie niskie własne zużycie tlenu - tylko 0,008 µg h -1 (mg/l) -1 Łącznie z naczynkiem do kalibracji OxiCal -ST Kompensacja temperatury Kontrola stanu membrany Konduktometry BZT Fotometry mętności Informacje do zamówień Sondy tlenowe (cena każdej sondy obejmuje odpowiednio wyposażenie ze środkiem do regeneracji i elektrolitem) Nr zamówienia StirrOx G Samomieszająca sonda tlenowa do oznaczania tlenu w butelkach Karlsruhe i Winkler'a, łącznie z naczynkiem do kalibracji i przechowywania OxiCal -ST CellOx 325 Galwaniczna sonda tlenowa z naczynkiem do kalibracji i przechowywania, OxiCal -SL, wodoszczelną wtyczką, długość kabla do 1,5 m DurOx Galwaniczna sonda tlenowa z naczynkiem kalibracyjnym OxiCal -D, Zestawem wyposażenia ZBK-D, wodoszczelną wtyczką, kablem długości 3m Licznik kolonii bakterii Mierniki wieloparamtowe Oprogramowanie, drukarki 35
