1 Wentylatory kanałowe o przekroju kołowym NiezawodnoÊç, bezpieczeƒstwo i łatwa instalacja wentylatory kanałowe Systemair KD K00-5

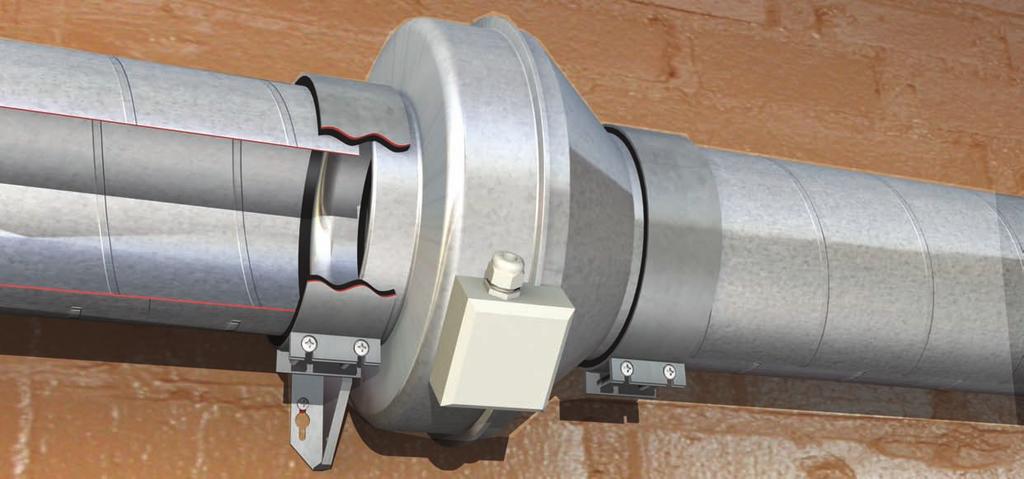

2 Wentylatory kanałowe Systemair niezawodnoêç, bezpieczeƒstwo, łatwa instalacja Klamry szybkozaciskowe FK Szczelnie zawalcowywana obudowa Pianka neoprenowa o gruboêci 8 mm uszczelnia połàczenie oraz zapobiega przenoszeniu wibracji Króciec podłàczeniowy o długoêci 5 mm Ka dy wentylator posiada w komplecie wspornik monta owy Skrzynka podłàczeniowa IP55, zawiera przepusty kablowe IP68 WyznaczyliÊmy nowe standardy odnoênie: NiezawodnoÊci SzczelnoÊci Wykonania Instalacji Wentylator Systemair serii K jest dostarczany razem z zamontowanym wspornikiem montażowym i przepustami kablowymi Wentylatory K Systemair łatwe w instalacji, ca kowicie bezobsługowe Nasze wentylatory znane sà z wysokiej niezawodnoêci. Istniejà instalacje, gdzie wentylatory SYSTEMAIR pracujà bez przerwy 5-0 lat. Wysoka szczelnoêç Efektem nowej technologii wytwarzania jest obudowa o wysokiej szczelnoêci. Wentylator K spełnia wymagania normy EN 7 w klasie szczelnoêci C. Dodatkowà korzyêcià z nowej obudowy jest dodatkowa redukcja poziomu emitowanego hałasu. Klamry szybkozaciskowe FK znacznie ułatwiajà i przyêpieszajà prace instalacyjne, zapewniajàc szczelnoêç połàczenia z kanałami sztywnymi, równoczeênie zapobiegajàc przenoszeniu si drgaƒ od wentylatora na instalacj. Nasze wentylatory spełniajà normy UE Europejska Norma EN 506:997 dla wentylatorów kanałowych do kanałów Φ 6-5 mm okreêla długoêç króçca podłàczeniowego 5 mm. Systemair jest obecnie jednym z niewielu producentów, którzy spełniajà wymogi tej normy, szczególnie dla rozmiarów 00-5 mm. Wentylator serii K posiada wbudowane autonomiczne zabezpieczenie termiczne silnika (TK). Zgodnie z wymogami bezpieczeƒstwa okreêlonymi w normie PN-EN zabezpieczenie to wymaga elektrycznego resetu przed ponownym uruchomieniem po wystàpieniu przegrzania. Wentylatory serii K sà dokładnie dopasowane do przewidywanego obszaru zastosowaƒ w wentylacji bytowej. Potwierdzeniem wysokiej jakoêci wykonania jest standardowo udzielana 6 miesi czna gwarancja. KorzyÊci: Wentylator jest wyposa ony we wspornik monta owy, który umo liwia szybki monta do Êciany lub sufitu. Brak przenoszenia wibracji do systemu kanałów wentylacyjnych poprzez zastosowanie klamer szybkozaciskowych oraz długich króçców podłàczeniowych. Regulowana pr dkoêç obrotowa poprzez regulator transformatorowy lub tyrystorowy SzczelnoÊç obudowy pozwala na zewn trznà instalacj wentylatora w wilgotnym Êrodowisku. Skrzynka podłàczeniowa IP55 z przepustem kablowym IP68. lata gwarancji Króçce o długoêci min. 5 mm

3 Wentylator K produkt dopasowany do potrzeb 5 5 Kratka aluzjowa,vk Wentylator serii K Tłumik akustyczny, LDC Wymiary 0 C F E Klamry szybkozaciskowe, FK øb øa Wywiewnik, EFF Wywiewnik, EFF X Szybki dobór Wydatek powietrza, m /h przy ciênieniu statycznym, Pa K 00M 5 80 K 00XL K 5M K 5XL K 60M K 60XL K 00M K 00L K 50M K 50L K 5M K 5L Typ A B C E F X M/XL / / / 5 5 8/6 7/6 7/6 96/0 / /6 5/9 5/6 0/6 8/ /6 5/9 6 98/ 8/7 M/L / / /8 7 0/5 Dane wszystkich wentylatorów serii K na stronie Akcesoria: Kratka aluzjowa VK Czerpnia IGK Przepustnica zwrotna RSK Klamra szybkozaciskowa FK Anemostat Tłumik LDC Kaseta filtra FFR Nagrzewnica CB/CBM transformatorowy tyrystorowy

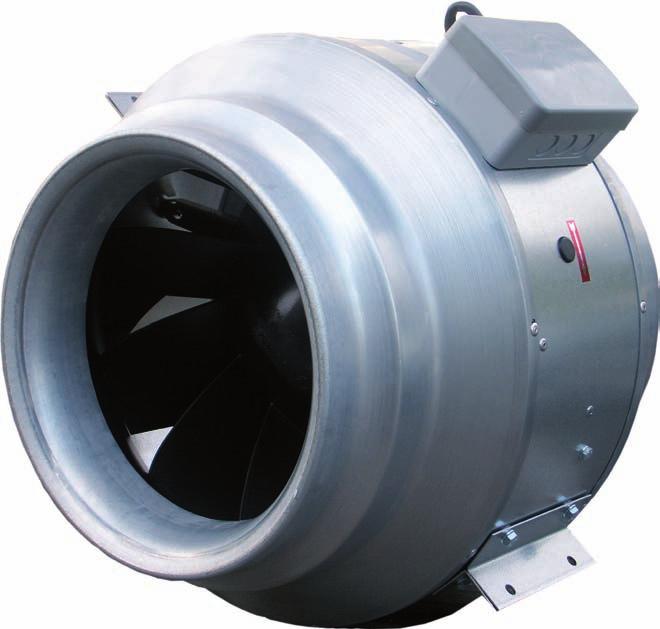

4 KD dla wi kszych wydatków powietrza Typ wentylatora mm Zwarta budowa Du a wydajnoêç Niski poziom hałasu Czerpnia Wentylator z wirnikiem diagonalnym, KD Tłumik akustyczny, LDC Przepustnica zwrotna, RSK Kaseta filtra, FFR Klamry szybkozaciskowe, FK Nagrzewnica elektryczna, CB Przepustnica IRIS, SPI Nawiewnik, Balance-S Wentylator o przepływie diagonalnym Rodzina wentylatorów KD została zaprojektowana do pracy przy wi kszych wydatkach powietrza ni wentylatory serii K. Ró nica ta wynika z zastosowanego wirnika.wentylatory K majà wirniki promieniowe z łopatkami wygi tymi do tyłu, natomiast KD wirniki diagonalne, tzn. z ukoênym osiowo-promieniowym kierunkiem przepływu powietrza. Wirniki promieniowe, takie jak stosowane w wentylatora K, majà najwy szà sprawnoêç dla okreêlonej kombinacji Êrednic wirnika oraz spr u wentylatora. Z tego powodu dla kanałów o Êrednicy powy ej Φ 5mm lepiej jest stosowaç wirniki typu diagonalnego. Optymalne parametry wirników diagonalnych najlepiej pokazujà charakterystyki wentylatorów KD na kanały Φ mm. Szeroki zakres wydatków, relatywnie niski poziom hałasu, wysoka prawnoêç, du y maksymalny spr statyczny pozwalajà stosowaç wentylatory KD zarówno w systemach zwykłej wentylacji jak i w instalacja Êredniego ciênienia. Wygodna instalacja i demonta Instalowanie wentylatora jest ułatwione dzi ki dostarczanym w komplecie wspornikom monta owym. Klamry monta owe FK pozwalajà na szybkie i szczelne podłàczenie do systemu kanałów sztywnych, jednoczeênie zapobiegajà przenoszeniu wibracji na system kanałów wentylacyjnych. W celu ochrony silnika przed przegrzaniem wentylatory KD posiadajà zabezpieczenie termiczne w postaci wbudowanego czujnika temperatury uzwojeƒ TK wyprowadzonego do puszki przyłàczeniowej. Ochrona termiczna odbywa si wyłàcznie przez zewn trzne urzàdzenie dołàczone do tego czujnika. Silnik z wirujàcà obudowà Silnik z wirujàcà obudowà składa si z takich samych elementów jak ka dy asynchroniczny (klatkowy zwarty) silnik elektryczny z tà ró nicà, e zamieniono miejscami rotor i stojan. Stojan z uzwojeniami znalazł si wewnàtrz wirujàcej obudowy zawierajàcej (odlewane) uzwojenie klatki. Specjalne wykonanie uzwojenia klatki pozwala regulowaç obroty silnika przez obni anie napi cia zasilania.wał silnika (połàczony na stałe z wirujàcà obudowà) podparty jest na dwóch ło yskach kulkowych ustalonych w stojanie.wirnik wentylatora zaprasowany jest na zewn trznej Êrednicy wirujàcej obudowy i jest wywa ony razem z nià.taka konstrukcja pozwala uzyskaç najmniejsze gabaryty obudowy wentylatora a tak e gwarantuje doskonałe chłodzenie samego silnika przy regulacji napi ciowej obrotów i wydatku.

5 A B øc ød øe KD dla wi kszych wydatków powietrza 5 5 Wymiary KD 00L 50M/L Wymiary KD (x) A 55 B 05 Szybki dobór ø0 c/c Wydatek powietrza, m /h przy ciênieniu statycznym, Pa KD 00L KD 50M KD 50L KD 5L KD 5XL KD 00M KD 00M KD 00XL KD 00XL KD 500M KD 500M L 50M 50L 5L 5XL F G H J 00M 00M K 00 00XL 00XL 500M 500M A 00/50 85/ B 70/0 50/ C D E F G H J K ,5 6 Dane wszystkich wentylatorów serii KD na stronie Akcesoria: Kratka aluzjowa VK Czerpnia IGK Przepustnica zwrotna RSK Klamra szybkozaciskowa FK Anemostat Tłumik LDC Kaseta filtra FFR Nagrzewnica CB/CBM transformatorowy tyrystorowy
