1 POMPY CIEPŁ POWIETRZE - WOD EROGOR ECO INVERTER 5/10/13 EROGOR ECO COMPCT INVERTER 10/13 EROGOR POWER EVI INVERTER 15 SUPER ZLETY -25 C Ogrzewanie Chłodzenie Ciepła woda użytkowa SUPER WYDJNOŚĆ Wysokie SCOP 35 C 4,08 Panel dotykowy SUPER WYKONNIE Technologia DC + EVI Nowoczesny sterownik W przypadku pytań prosimy o kontakt na adres biuro@citopolska.pl

2 2 POMPY CIEPŁ EROGOR ZWNSOWN TECHNOLOGI INWERTEROW CHRKTERYSTYCZNE CECHY POMP CIEPŁ EROGOR INVERTER Pompy ciepła Gorenje z nową technologią inwerterową umożliwiają ekologiczne i ekonomiczne ogrzewanie, chłodzenie budynku i podgrzewanie ciepłej wody użytkowej. Technologia inwerterowa (DC) z regulacją częstotliwości pracy sprężarki pozwala na optymalną pracę pompy ciepła w trybie ogrzewania lub chłodzenia dla potrzeb danego budynku. Zapotrzebowanie na ciepło budynku zależy głównie od temperatury zewnętrznej oraz typu zastosowanej izolacji termicznej budynku. Technlogia inwerterowa dopasowuje moc sprężarki w zależności od zapotrzebowania na ciepło w danym momencie, poprzez modulacje mocy, a tym samym osiąga wysoką wydajność w każdym punkcie pracy. Inteligentne działanie ++ R410 Ciche działanie Krzywa grzewcza - działanie pompy ciepła zależy od warunków pogodowych. Wysoki współczynnik wydajności SCOP. R410 jest jednym z najbardziej przyjaznym dla środowiska gazem chłodniczym; nie jest szkodliwy dla warstwy ozonowej. Niski poziom hałasu jednostki zewnętrznej, dzięki wentylatorowi osiowemu i sprężarce z modulowaną częstotliwością pracy. -25 C Panel dotykowy Praca przy temperaturze otoczenia do -25 c Niska/wysoka temperatura zasilania Łatwy w obsłudze sterownik. Pompa ciepła może sprawnie działać przy temperaturze zewnętrznej do -25 C. Pompa ciepła jest odpowiednia dla ogrzewania podłogowego i grzejników (z wysoką temperaturą na zasilaniu do 55 *C).

3 ETYKIET ENERGETYCZN ERP W PRZEJRZYSTY SPOSÓB POKZUJE NJWŻNIEJSZE CECHY POMP CIEPŁ. POMPY CIEPŁ EROGOR 3 Nowe rozporządzenie UE (wrzesień 2015) Nowe rozporządzenie UE oraz Rozporządzenie Komisji Europejskiej (Nr 813/2013 z dnia 2 sierpnia 2013) w sprawie wykonania Dyrektywy Parlamentu Europejskiego nr 2009/125/ WE dotyczy państw UE w odniesieniu do wymogów ekoprojektu dla urządzeń służących do ogrzewania pomieszczeń, w tym pomp ciepła. Dyrektywa zakłada doprowadzenie do rocznych oszczędności zużycia energii o około 1900 PJ (około 45 Mtoe) do 2020 roku, co odpowiada około 110 mln ton CO 2, w porównaniu do tego, gdyby nie podjęto żadnych działań. Objaśnienia na etykiecie ErP dotyczące pomp ciepła System oceny pomp ciepła klasyfikuje je w dziewięciu kategoriach efektywności energetycznej. Najwyższa kategoria efektywności energetycznej to ++, a najniższa to kategoria G. Kategorie efektywności energetycznej dla pomp ciepła oparte są na sezonowym współczynniku efektywności (SCOP). Zależy on przede wszystkim od warunków klimatycznych danego regionu i systemu grzewczego. W tym celu Europę podzielono na trzy strefy klimatyczne.w zależności od zastosowanego systemu grzewczego (grzejniki, ogrzewanie podłowgowe) na etykiecie energetycznej podano kategorię energetyczną oraz inne parametry. Klasa efektywności energetycznej dla średnich/wysokich temperatur na zasilaniu (grzejniki). Poziom hałasu jednostki wewnętrznej pompy ciepła Poziom mocy akustycznej (LW) mierzony wewnątrz/ na zewnątrz jednostki pompy ciepła wyrażony w db. Poziom hałasu jednostki zewnętrznej pompy ciepła Klasa efektywności energetycznej dla niskich temperatur na zasilaniu (ogrzewanie podłogowe). Strefy klimatyczne»warunki znamionowe znormalizowane«oznaczają warunki pracy pomp ciepła w średniej strefie klimatycznej (COP, SCOP, moc grzewcza).»sezon grzewczy«oznacza warunki pracy dla chłodniejszej/cieplejszej strefy klimatycznej (zależy od temperatury na zewnątrz i czasu trwania danej temperatury). Pompy ciepła Gorenje osiągają najwyższą klasę efektywności energetycznej ++.

4 4 POMPY CIEPŁ EROGOR STEROWNIK Z DOTYKOWYM EKRNEM Nowoczesny sterownik umożliwia nie tylko regulację pomy ciepła ale posiada również kilka innych specjalnych funkcji: INTELIGENTNY ELEKTRONICZNY STEROWNIK + ZMIENN PRĘDKOŚĆ SPRĘŻRKI 7,00 6,00 Temperatura Sezonska ogrevalna zewnętrzna krivulja Sezonowa Vremensko krzywa vodeno grzewcza delovanje 7,00 6,00 Przykład: Budynek nowy (niskoenergetyczny) Powierzchnia ogrzewana: 170 m 2 Straty ciepła: 36 W/m 2 Całkowite zapotrzebowanie na moc grzewczą przy -15 C: 6,5 5,00 5,00 4,00 4,00 3,00 2,00 1,00 0, ,00 2,00 1,00 0,00 LEGEND: Moc grzewcza - erogor ECO Inverter () El. pobór mocy - erogor ECO Inverter () Zapotrzebowanie na moc grzewczą dla budnku () Opis funkcji krzywej grzewczej: Krzywa grzewcza generuje wartość zadaną temperatury zasilania, która służy do utrzymania określonej temperatury zasilania w zależności od warunków pogodowych. Krzywa grzewcza może być regulowana za pomocą wielu ustawień, a moc grzewcza pompy ciepła oraz temperatura pokojowa może być dopasowana do indywidualnych potrzeb. USTWIENIE KRZYWEJ GRZEWCZEJ Z 5 PUNKTÓW: Krzywa grzewcza zależy od charakterystyki energetycznej budynku. Tylko prawidłowe ustawienie grzywej grzewczej gwarantuje prawidłową pracę pompy ciepła i komfort cieplny w budynku. Użytkownik końcowy może w łatwy sposób zmienić 5 punktów krzywej grzewczej. Najważniejsze są punkty C i D (temperatura otoczenia -5 C do 5 C).

5 POMPY CIEPŁ EROGOR 5 SYSTEM OGRZEWNI (grzejniki) SYSTEM OGRZEWNI (ogrzewanie podłogowe) Temperatura otoczenia Temperatura zasilania Temperatura otoczenia Temperatura zasilania -25 C B -15 C C -5 C D 5 C E 20 C PODSTWOWY STEROWNIK OBSŁUGUJE DW NIEZLEŻNE OBIEGI GRZEWCZE OBSŁUG 2 OBIEGÓW GRZEWCZYCH 2x mieszające OG* 2x bezpośrednie OG* 1x mieszajacy OG* 1x bezpośredni OG* * OG - obieg grzewczy Krzywa grzewcza z 5 punktami OGRZEWNIE PODŁOGOWE Krzywa grzewcza z 5 punktami OGRZEWNIE GRZEJNIKOWE C Teperatura zasilania [ C] C 31 C 27 C 22 C Teperatura zasilania [ C] C 48 C 44 C 39 C 30 C Temperatura zewnętrzna [ C] Temperatura zewnętrzna [ C] TRYB UTOMTYCZNY - OGRZEWNIE/CHŁODZENIE/CWU Pompa ciepła może pracować w 3 róznych trybach: Ogrzewanie/ Chłodzenie/CWU. Sterownik pompy ciepła pozwala na automatyczne przełączanie pomiędzy: trybem ogrzewania i chłodzenia trybem ogrzewania i CWU trybem chłodzenia i CWU

6 6 POMPY CIEPŁ EROGOR FUNKCJ UŚPIENI - TRYB CICHEJ PRCY W tym trybie POMP CIEPŁ reguluje temperaturę wody na zasilaniu lub temperaturę pokojową w celu oszczędzania energii i obniżenia poziomu hałasu sprężarki i wentylatora poprzez zmniejszenie szybkości pracy silnika, dla optymalnego komfortu spania. ZREDUKOWN WRTOŚĆ ZDN - TRYB WKCYJNY Seryjnie wbudowany w sterownik Tryb Wakacyjny pozwala użytkownikom zminimalizować ustawienia pracy pompy podczas nieobecności użytkowników (czas rozpoczęcia - czas zakończenia). System przełączy się na tryb normalny w momencie zakończenia trybu wakacyjnego. TEMPERTUR POKOJOW TEMPERTUR ZSILNI Dodatkowo użytkownik może podłączyć wewnętrzny czujnik temperatury (seryjnie dołączony do pompy ciepła) aby regulować temperaturę wody na zasilaniu. Sterownik w oparciu o róznicę temperatur pomiędzy rzeczywistą temperaturą w pomieszczeniu a temperaturą żądaną, automatycznie ją wyreguluje do wartości żądanej. +30 C +20 C +10 C 0 C -10 C -20 C -25 C TRYB CWU Funkcja ta umożliwia ustawienia trybu CWU przez 7 dni w tygodniu i 365 dni w roku. Przykład: ustawienie trybu CWU w godzinach rannych 5:00-7:00 i popołudniowo-wieczornych 15:00-23:00. Tryb ten pozwala na obniżenie kosztów za energię elektryczną.

7 POMPY CIEPŁ POWIETRZE - WOD EROGOR ECO/EVI INVERTER SYSTEMY SPLITOWE POMPY CIEPŁ EROGOR 7 erogor POWER EVI Inverter 15 Klasa energetyczna ErP: + SCOP 35 C = 3,46 Moc grzewcza (min/max)*: 6,60/14,60 Pobór energii elektr. (min/max)*: 1,53/4,92 COP (7/W35) (min/max): 3,80/4,46 Odl. pomiędzy jednostką wewn.i zewn.: max. 15 m *dla 7/W35 erogor ECO Inverter 13 Klasa energetyczna ErP: ++ SCOP 35 C = 4,08 Moc grzewcza (min/max)*: 4,10/12,20 Pobór energii elektr. (min/max)*: 0,93/3,07 COP (7/W35) (min/max): 3,89/4,77 Odl. pomiędzy jednostką wewn.i zewn.: max. 15 m *dla 7/W35

8 8 POMPY CIEPŁ EROGOR POMPY CIEPŁ POWIETRZE - WOD EROGOR ECO/EVI INVERTER SYSTEMY SPLITOWE erogor ECO Inverter 10 Klasa energetyczna ErP: ++ SCOP 35 C = 3,83 Moc grzewcza (min/max)*: 4,57/10,50 Pobór energii elektr. (min/max)*: 0,91/3,05 COP (7/W35) (min/max): 3,8/4,71 Odl. pomiędzy jednostką wewn.i zewn.: max. 12 m *dla 7/W35 erogor ECO Inverter 5 Klasa energetyczna ErP: + SCOP 35 C = 3,14 Moc grzewcza (min/max)*: 2,09/5,25 Pobór energii elektr. (min/max)*: 0,54/1,35 COP (7/W35) (min/max): 3,86/4,22 Odl. pomiędzy jednostką wewn.i zewn.: max. 12 m *dla 7/W35

9 POMPY CIEPŁ POWIETRZE - WOD EROGOR COMPCT ECO INVERTER SYSTEMY KOMPKTOWE POMPY CIEPŁ EROGOR 9 erogor ECO COMPCT Inverter 10 Klasa energetyczna ErP: ++ SCOP 35 C = 3,83 Moc grzewcza (min/max)*: 4,57/10,50 Pobór energii elektr. (min/max)*: 0,91/3,05 COP (7/W35) (min/max): 3,8/4,70 Odl. pomiędzy jednostką wewn.i zewn.: max. 15 m *dla 7/W35 erogor ECO COMPCT Inverter 13 Klasa energetyczna ErP: ++ SCOP 35 C = 4,08 Moc grzewcza (min/max)*: 4,10/12,20 Pobór energii elektr. (min/max)*: 0,93/3,07 COP (7/W35) (min/max): 3,89/4,77 Odl. pomiędzy jednostką wewn.i zewn.: max. 15 m *dla 7/W35

10 10 POMPY CIEPŁ EROGOR GŁÓWNE KOMPONENTY JEDNOSTKI WEWNĘTRZNEJ POMP CIEPŁ EROGOR ECO INVERTER EROGOR POWER EVI INVERTER 15 Jednostka wewnętrzna (Hydrobox) zawiera komponenty, które umożliwiają prostą i szybką instalację, a tym samym obniżają koszty inwestycji: Płytowy wymiennik ciepła Pompa obiegowa klasy energetycznej (Grundfos UPM GEO ) Dotykowy panel sterujący Elektryczna grzałka przepływowa 6 (2-stopniowa) Wlot/wylot wody - przyłącze G1 Wymiary rur czynnika chłodniczego: POWER EVI INV 15 (3/8-3/4 ) ECO INV 13 (3/8-5/8 ) ECO INV 10 (3/8-1/2 ) ECO INV 5 (1/4-1/2 ) ZKRES DZIŁNI POMPY CIEPŁ EROGOR POWER EVI INVERTER 15 Sprężarka EVI INVERTER pozwala przy niskich temperaturach zewnętrznych osiągać wysoką temperaturę zasilania pompy ciepła. 65 ZKRES DZIŁNI - TRYB OGRZEWNI: erogor POWER EVI Inverter Temperatura zasilania [ C] EVI ECO Tryb ECO: Temperatura wody na zasilaniu dostosowana do temperatury zewnętrznej pozwala na oszczędności energii w okresie letnim Temperatura zewnętrzna [ C] Funkcja EVI: Pozwala na osiągnięcie wysokiej temperatury na zasilaniu, przy niskiej temperaturze zewnętrznej.

11 ZKRES DZIŁNI POMPY CIEPŁ EROGOR ECO INVERTER 10 / 13 EROGOR ECO COMPCT INVERTER 10 / 13 POMPY CIEPŁ EROGOR 11 Sprężarka DC Inverter jest optymalnym rozwiązaniem przy niskich i średnich temperaturach zewnętrznych. Tryb ECO pozwala zaoszczędzić energię w okresie letnim - co pozwala również wydłużyć znacznie czas pracy sprężarki. 65 ZKRES DZIŁNI POMPY CIEPŁ: erogor Eco Inverter / erogor COMPCT ECO Inverter Temperatura zasilania [ C] ECO Temperatura zewnętrzna [ C] ZKRES DZIŁNI POMPY CIEPŁ EROGOR ECO INVERTER 5 Pompa ciepła jest optymalna dla budynków pasywnych i niskoenergetycznych (niska temperatura na zasilaniu): 65 ZKRES DZIŁNI - TRYB OGRZEWNI: erogor ECO Inverter Temperatura zasilania [ C] ECO Temperatura zewnętrzna [ C]

12 12 POMPY CIEPŁ EROGOR INFORMCJE TECHNICZNE NZW MODELU Jednostka Systemy splitowe Systemy splitowe Systemy splitowe erogor POWER EVI Inverter 15 erogor ECO Inverter 13 erogor ECO Inverter 10 Klasa efektywości energetycznej ErP SCOP 35*C (ogrzewanie podłogowe) EN / 3,46 4,08 3,83 Pdla SCOP EN ,97 7,46 6,3 TRYB OGRZEWNI (7/W35) Moc grzewcza* 6,60-14,60 4,1-12,2 4,57 10,50 Pobór energii elektrycznej* 1,53-4,92 0,93-3,07 0,91 3,05 Współczynnik wydajności - COP* / 3,80-4,46 3,89-4,77 3,80 4,71 TRYB CHŁODZENI (35/W7) Moc chłodzenia** 5,56-10,00 2,34 7,91 2,60 8,00 Pobór energii elektrycznej** 1,57-3,82 0,97 2,98 1,10 3,50 Współczynnik wydajności chłodniczej - EER** / 1,85-3,52 2,40 3,03 2,30 3,22 Napięcie V/Hz/Ph /50/ /50/ /50/1 Typ sprężarki / Scroll EVI DC Inverter DC inverter (podwójnie obrotowa) DC inverter (podwójnie obrotowa) Maks. temperatura zasilania C Zakres działania C -25 do do do +45 CZYNNIK CHŁODNICZY Rodzaj czynnika chłodniczego / R410 R410 R410 Czynnik chłodniczy - masa kg 6,2 3,0 1,94 GWP (engl. global warming potential lub współczynnik ocieplenia globalnego) GWP Ilość fluorowanych gazów cieplarnianych w tona (-y) ekwiwalentu CO 2 t CO 2 Ekwiw. 12,946 6,264 4,051 Hermetycznie zamknięte urządzenie Tak Tak Tak Typ połączenia pomiędzy jedn. zewn. - jedn. wewn. Chlodziwo/ Woda Połączenie chłodnicze Połączenie chłodnicze Połączenie chłodnicze Wymiary rur przyłączeniowych Ciecz - Gaz 3/8" - 3/4" 3/8-5/8 3/8-1/2 WENTYLTOR Rodzaj / Osiowy Osiowy Osiowy Przepływ powietrza m 3 /h Moc znamionowa W 2 x 80 2 x WYMIENNIK CIEPŁ Rodzaj / Płytowy wymiennik ciepła Płytowy wymiennik ciepła Płytowy wymiennik ciepła Spadek ciśnienia kpa Wymiary rur przyłączeniowych Cal G1" G1" G1" DOPUSZCZLNY PRZEPŁYW - GÓRNE ŹRÓDŁO Min. przepływ wody m 3 /h 1,4 1,32 1,15 Nominalny przepływ wody m 3 /h 2,56 2,2 1,44 Maks. przepływ wody m 3 /h 2,7 2,63 2,16 POZIOM MOCY KUSTYCZNEJ Poziom mocy akustycznej Lw - Jednostka wewnętrzna db() Poziom mocy akustycznej Lw - Jednostka zewnętrzna db() POZIOM CIŚNIENI KUSTYCZNEGO Jednostka wewnętrzna - 1 m db() 42,03 40,03 40,03 Jednostka zewnętrzna - 1 m db() 60,02 56,02 56,02 Jednostka zewnętrzna - 5 m db() 46,04 42,04 42,04 Jednostka zewnętrzna - 10 m db() 40,02 36,02 36,02 Jednostka zewnętrzna - 15 m db() 36,49 32,49 32,49 WYMIRY Jednostka wewnętrzna (szer. x wys. x głęb.) mm 505 x 946 x x 946 x x 946 x 288 Jednostka zewnętrzna (szer. x wys. x głęb.) mm 1172 x 1194 x x 1195 x WG Jednostka wewnętrzna kg Jednostka zewnętrzna kg SERYJNIE WBUDOWNE KOMPONENTY Elektryczna grzałka przepływowa /ph 6 (3f/2-stopniowa) 6 (3f/2-stopniowa) 6 (3f/2-stopniowa) Pompa obiegowa (górne źródło) - klasy energ. rodzaj Grundfos UPM GEO Grundfos UPM GEO Grundfos UPM GEO drożny zawór przełączny Opcjonalnie zewnętrzny Opcjonalnie zewnętrzny Opcjonalnie zewnętrzny Bezpiecznik (pompa ciepła) /rodzaj 1 x 3p/16/C 1 X 1p/20/C 1 X 1p/20/C Bezpiecznik (elektr. grzałka przepływowa) /rodzaj 3 x 1p/10/C 3 X 1p/10/C 3 X 1p/10/C (*) Mierzone zgodnie z normą EN Ogrzewanie: temp. wody na wlocie/wylocie 30 *C/35 *C, temperatura otoczenia DB/WB 7 *C/6 *C. (**) Mierzone zgodnie z normą EN Chłodzenie: temp. wody na wlocie/wylocie 12 *C/7 *C, temperatura otoczenia 35 *C.

13 POMPY CIEPŁ EROGOR 13 NZW MODELU Jednostka erogor ECO Inverter 5 Systemy splitowe Systemy kompaktowe Systemy kompaktowe erogor ECO COMPCT Inverter erogor ECO COMPCT Inverter Klasa efektywości energetycznej ErP SCOP 35*C (ogrzewanie podłogowe) EN / 3,14 4,08 3,83 Pdla SCOP EN ,46 6,3 TRYB OGRZEWNI (7/W35) Moc grzewcza* 2,09-5,25 4,1-12,2 4,57 10,50 Pobór energii elektrycznej* 0,54-1,35 0,93-3,07 0,91 3,05 Współczynnik wydajności - COP* / 3,86-4,22 3,89-4,77 3,80 4,71 TRYB CHŁODZENI (35/W7) Moc chłodzenia** 1,14-3,64 2,34 7,91 2,60 8,00 Pobór energii elektrycznej** 0,67-1,29 0,97 2,98 1,10 3,50 Współczynnik wydajności chłodniczej - EER** / 1,59-2,88 2,40 3,03 2,30 3,22 Napięcie V/Hz/Ph /50/ /50/ /50/1 Typ sprężarki / DC inverter (obrotowa) DC inverter (tpodwójnie obrotowa) DC inverter (podwójnie obrotowa) Maks. temperatura zasilania C Zakres działania C -25 do do do +45 CZYNNIK CHŁODNICZY Rodzaj czynnika chłodniczego / R410 R410 R410 Czynnik chłodniczy - masa kg 0,85 3 1,94 GWP (engl. global warming potential lub współczynnik ocieplenia globalnego) GWP Ilość fluorowanych gazów cieplarnianych w tona (-y) ekwiwalentu CO 2 t CO 2 Ekwiw. 1,775 6,264 4,051 Hermetycznie zamknięte urządzenie Tak Tak Tak Typ połączenia pomiędzy jedn. zewn. - jedn. wewn. Chlodziwo/ Woda Połączenie chłodnicze Połączenie wodne Połączenie wodne Wymiary rur przyłączeniowych Ciecz - Gaz 1/4" - 1/2" / / WENTYLTOR Rodzaj / Osiowy Osiowy Osiowy Przepływ powietrza m 3 /h Moc znamionowa W 85 2 x WYMIENNIK CIEPŁ Rodzaj / Płytowy wymiennik ciepła Płytowy wymiennik ciepła Płytowy wymiennik ciepła Spadek ciśnienia kpa Wymiary rur przyłaczeniowych Cal G3/4" G1" G1" DOPUSZCZLNY PRZEPŁYW - GÓRNE ŹRÓDŁO Min. przepływ wody m 3 /h 0,47 1,32 1,15 Nominalny przepływ wody m 3 /h 0,83 2,2 1,44 Maks. przepływ wody m 3 /h 1,44 2,63 2,16 POZIOM MOCY KUSTYCZNEJ Poziom mocy akustycznej Lw - Jednostka wewnętrzna db() Poziom mocy akustycznej Lw - Jednostka zewnętrzna db() POZIOM CIŚNIENI KUSTYCZNEGO Jednostka wewnętrzna - 1 m db() 30 40,03 40,03 Jednostka zewnętrzna - 1 m db() 54,02 56,02 56,02 Jednostka zewnętrzna - 5 m db() 40,04 42,04 42,04 Jednostka zewnętrzna - 10 m db() 34,02 36,02 36,02 Jednostka zewnętrzna - 15 m db() 30,49 32,49 32,49 WYMIRY Jednostka wewnętrzna (szer. x wys. x głęb.) mm 414 x 520 x x 686 x x 686 x 260 Jednostka zewnętrzna (szer. x wys. x głęb.) mm 862 x 579 x x 1195 x x 761 x 417 WG Jednostka wewnętrzna kg 22, Jednostka zewnętrzna kg SERYJNIE WBUDOWNE KOMPONENTY Elektryczna grzałka przepływowa /ph 3 (1f/1-stopniowa) 6 (3f/2-stopniowa) 6 (3f/2-stopniowa) Pompa obiegowa (górne źródło) - klasy energ. rodzaj Grundfos UPM Grundfos UPM GEO Grundfos UPM GEO drożny zawór przełączny Opcjonalnie zewnętrzny Opcjonalnie zewnętrzny Opcjonalnie zewnętrzny Bezpiecznik (pompa ciepła) /rodzaj 1 X 1p/16/C 1 x 1p/20/C 1 x 1p/20/C Bezpiecznik (elektr. grzałka przepływowa) /rodzaj 1 x 1p/16/C 3 x 1p/10/C 3 x 1p/10/C (*) Mierzone zgodnie z normą EN Ogrzewanie: temp. wody na wlocie/wylocie 30 *C/35 *C, temperatura otoczenia DB/WB 7 *C/6 *C. (**) Mierzone zgodnie z normą EN Chłodzenie: temp. wody na wlocie/wylocie 12 *C/7 *C, temperatura otoczenia 35 *C.

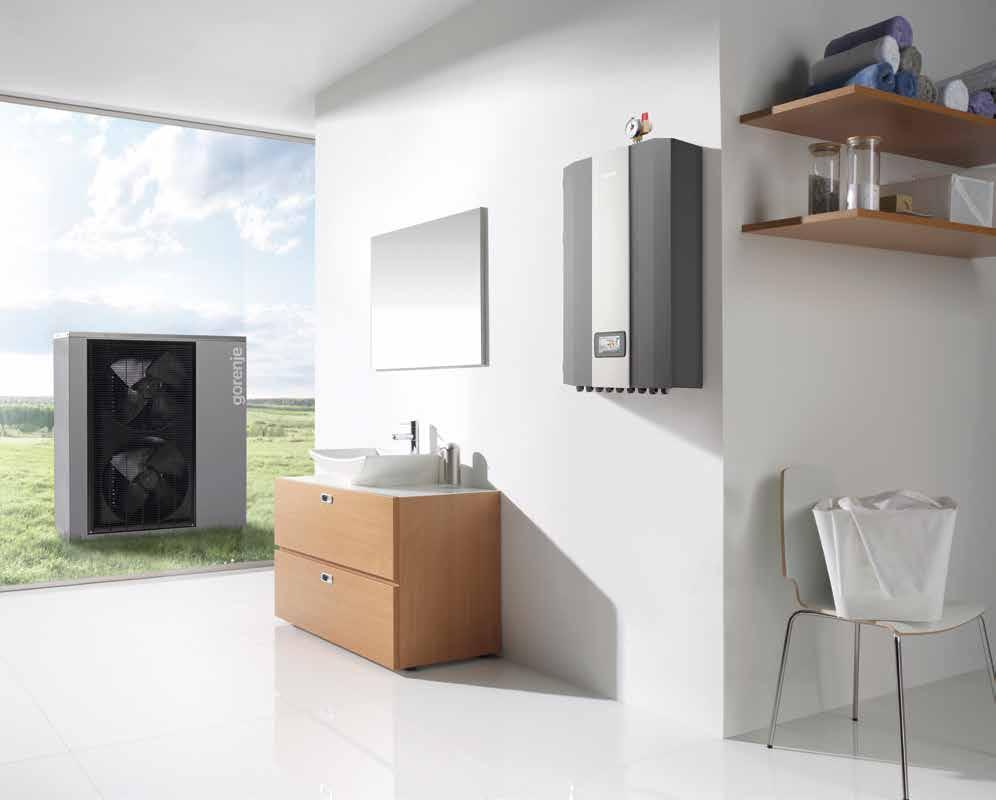

14 14 POMPY CIEPŁ EROGOR PRZYKŁD SYSTEMU GRZWCZEGO POMP CIEPŁ EROGOR ECO INVERTER JW JZ CWU JZ - jednostka zewnętrzna JW - jednostka wewnętrzna CWU - zbiornik ciepłej wody użytkowej Cicha praca wentylatora jest nieuciążliwa dla otoczenia, przy pobieraniu dużej ilości powietrza przez wentylator do produkcji energii cieplnej. Pompa ciepła ECO Inverter wytwarza jedynie tyle ciepła, ile wymaga system grzewczy. Sterownik na jednostce wewnętrznej (Hydrobox) pozwala na obsługę obiegów grzewczych c.o. i c.w.u.praca pompy ciepła uzależniona jest od warunków zewnętrznych. TRYB OGRZEWNI CIEPŁ WOD UŻYTKOW KTYWNE CHŁODZENIE

15 ETYKIETY ENERGETYCZNE ERP DL POMP CIEPŁ EROGOR INVERTER POMPY CIEPŁ EROGOR 15 erogor ECO Compact Inverter C 35 C erogor ECO Compact Inverter C 35 C erogor ECO Inverter 5 55 C 35 C B C D E F G B C D E F G B C D E F G 7,5 7,5 6,3 6, / / /2013 erogor ECO Inverter C 35 C erogor ECO Inverter C 35 C erogor POWER EVI Inverter C 35 C B C D E F G B C D E F G B C D E F G 7,5 7,5 6,3 6, / / /2013

16 SCHEMT UKŁDU GRZEWCZEGO Z POMPĄ CIEPŁ EROGOR ECO/POWER EVI/COMPCT INVERTER Jednostka wewnętrzna Jednostka zewnętrzna P0 MV1 / P1 Grzejnik M1 Klimakonwektor Bufor FCU Zbiornik CWU Ciepła woda FCU MV2 / P2 Zimna woda Ogrzewanie podłogowe Jednostka wewnętrzna Jednostka zewnętrzna P0 LEGEND: CWU Zbiornik ciepłej wody użytkowej M1 MV1 Zawór mieszający 1 dla grzejników i klimakonwektorów Zbiornik CWU MV3 Ciepła woda MV2 Zawór mieszający 2 dla ogrzewania podłogowego M1 3-drogowy zawór przełączający CO/CWU P0 Pompa obiegowa dla CWU i ogrzewania podłogowego Zimna woda Ogrzewanie podłogowe P1 Pompa obiegowa dla grzejników i klimakonwektorów P2 Pompa obiegowa dla ogrzewania podłogowego GORENJE D.D. HCS (Heating and Cooling systems) Partizanska 12 SI 3503 Velenje Slovenija hcs@gorenje.com Dystrybucja w Polsce: CITO POLSK Sp. z o.o. ul. Spokojna 112 Żelków Kolonia Siedlce Dane techniczne podane są wyłącznie w celach informacyjnych. Zdjęcia urządzeń przedstawionych w katalogu mogą różnić się od tych w sprzedaży. Gorenje zastrzega sobie prawo wprowadzania zmian urządzeń. Przepraszamy za ewentulane błędy w katalogu.
