3 DOŁĄCZ DO MISTRZÓW! Posiadasz bogate doświadczenie? Interesują Cię nowe technologie? Pracujesz z najlepszymi? Dołącz do Akademii Mistrzów wspólnie z Adamem Małyszem. Zapraszamy na cykl spotkań w firmie BLACHPROFIL 2, których celem jest wymiana doświadczeń, prezentacja nowych technologii i poszukiwanie najlepszych rozwiązań dla dekarzy. To również okazja, aby spotkać najlepszego skoczka narciarskiego wśród dekarzy, a zarazem najlepszego dekarza wśród skoczków narciarskich Adama Małysza, który został ambasadorem Akademii Mistrzów. Szczegóły na

4 DACHÓWKI BLASZANE 7 BETA 9 ALFA plus 10 OMEGA 11 GAMMA 13 MODUŁOWA DACHÓWKA BLASZANA Zet 15 PANELE DACHOWE 19 LAMBDA L38 22 LAMBDA L25 24 BLACHY TRAPEZOWE 29 T7 31 T14 31 T18 32 T18 ECO 32 T35 33 T35 ECO 33 T50 34 T SPIS TREŚCI

5 STALOWY SYSTEM RYNNOWY INGURI 37 ELEMENTY SYSTEMÓW RYNNOWYCH 39 OBRÓBKI BLACHARSKIE 41 INFORMACJE TECHNICZNE 45 MATERIAŁ WSADOWY 46 WŁAŚCIWOŚCI POWŁOK 47 DOSTĘPNOŚĆ POWŁOK 47 KOLORYSTYKA 48 SPIS ARKUSZY MODUŁOWYCH DACHÓWKI BLASZANE 49 WSKAZÓWKI MONTAŻOWE 51 DACHÓWKI BLASZANE 52 PANELE DACHOWE 53 BLACHY TRAPEZOWE

6

7 DACHÓWKI BLASZANE

8 BETA ALFA plus OMEGA Dachówki blaszane ALFA plus, OMEGA i BETA to nowoczesne i trwałe produkty umiejętnie łączące w sobie tradycyjny wygląd i zaawansowaną technologię produkcji. Klasyczny kształt w wielu atrakcyjnych kolorach pozwala na swobodne dopasowanie do siebie wszystkich elementów, które składają się na ostateczny efekt. Dzięki nim dach zyskuje nowe oblicze. Niewielki ciężar, poniżej 4,5 kg/m 2, w połączeniu z szybkością montażu sprawia, że doskonale sprawdzają się nie tylko na nowych ale i restaurowanych dachach np. zabytkowych kamienic. Każde zamówienie realizowane jest z uwzględnieniem wymiarów poszczególnych płaszczyzn połaci dachowej tak, aby nie powstawały straty materiału. Dla wszystkich systemów dachówek z naszej oferty dostępne są dodatkowe elementy: uszczelki gąsiora i okapu, system komunikacji, kominki wentylacyjne. Dachówki blaszane produkowane przez BLACHPROFIL 2 posiadają nadruk na spodniej stronie pozwalający potwierdzić oryginalność produktu. 8 DACHÓWKI BLASZANE

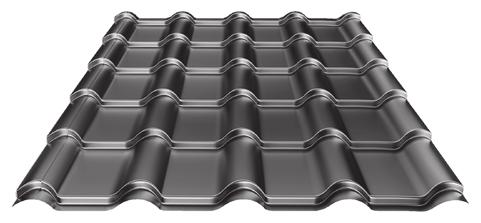

9 BETA 15/350 BETA 15/400 Beta Dachówki blaszane BETA posiadają unikatowy kształt fali, będący wzorem zastrzeżonym przez BLACHPROFIL 2. Charakteryzuje się on niespotykaną symetrycznością, co nadaje dachówce elegancji, a tym samym wysokiej estetyki całemu pokryciu dachowemu ,5 33,5 Szerokość efektywna 1150 Parametry techniczne [w mm] Szerokość efektywna 1150 Szerokość całkowita 1216 Grubość blachy 0,5 Wysokość profilu 33,5 Wysokość tłoczenia 15 Długość modułu 350/400 Długość arkusza min 500, max 5750 Waga ok. 4,5 kg/m 2 Długość zakładki przy dzieleniu arkuszy Produkt posiada możliwość wyboru długości modułu: 350 lub 400 mm + Najbardziej ekonomiczna dachówka w ofercie + Unikalny kształt fali 9

10 ALFA plus 15/350 ALFA plus 15/400 ALFA plus 20/350 Alfa plus ALFA plus 20/400 Dachówki blaszane ALFA były pierwszym profilem dostępnym w naszej ofercie. Zachowując klasyczny kształt fali produkt był jednak stopniowo udoskonalany, przyjmując obecną formę dachówek blaszanych ALFA plus. Doskonałe spasowanie arkuszy, rowki kapilarne odprowadzające wodę z pokrycia oraz pełna dostępność powłok i kolorów czynią ten profil podstawą bezpiecznego, trwałego i eleganckiego dachu. Dachówki blaszane ALFA plus dostępne są z tłoczeniem wysokim (wys. przetłoczenia 20 mm) lub w wersji ekonomicznej (wys. przetłoczenia 15 mm). 183, /43 83 Szerokość efektywna 1100 Parametry techniczne [w mm] Szerokość efektywna 1100 Szerokość całkowita 1183 Grubość blachy 0,5 Wysokość profilu 38/43 Wysokość tłoczenia 15/20 Długość modułu 350/400 Długość arkusza min 460, max 6110 Waga ok. 4,5 kg/m 2 Długość zakładki przy dzieleniu arkuszy Produkt posiada możliwość wyboru długości modułu: 350 lub 400 mm + Korzystny stosunek jakości do ceny + Dwie wysokości tłoczenia: 20 lub 15 mm 10 DACHÓWKI BLASZANE

11 OMEGA 15/350 OMEGA 15/400 OMEGA 20/350 OMEGA 20/400 Omega OMEGA to seria dachówek szczególnie polecanych do dachów o dużych powierzchniach. Ich charakterystyczna linia i wysokie czoło nadają im pozory klasycznej ciężkości, charakterystycznej dla dachówek cementowych i ceramicznych. Surowe i majestatyczne w formie wskazują na solidność pokrycia /52 95 Szerokość efektywna 1085 Parametry techniczne [w mm] Szerokość efektywna 1085 Szerokość całkowita 1180 Grubość blachy 0,5 Wysokość profilu 47/52 Wysokość tłoczenia 15/20 Długość modułu 350/400 Długość arkusza min 500, max 5750 Waga ok. 4,5 kg/m 2 Długość zakładki przy dzieleniu arkuszy Produkt polecany do dachów o dużych powierzchniach + Klasyczna linia przypominająca dachówki ceramiczne + Dachówka posiada możliwość wyboru długości modułu: 350 lub 400 mm 11

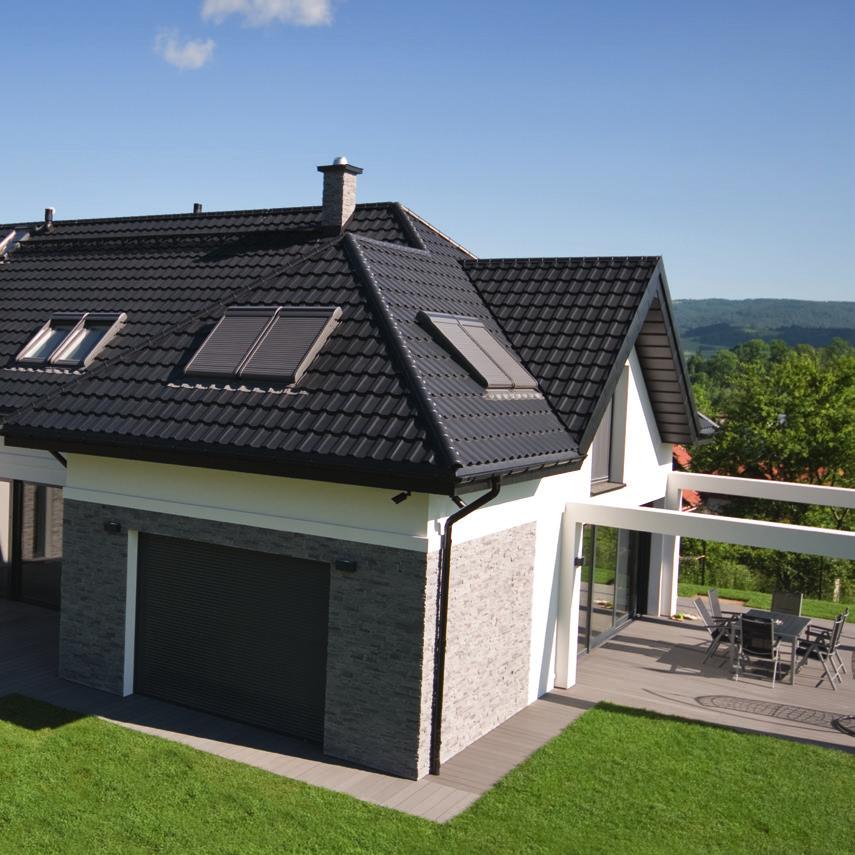

12 GAMMA Dachówki blaszane GAMMA to nowoczesne pokrycia dachowe, których kształt wzorowany jest na formie klasycznych dachówek ceramicznych. Szczególną cechą dachówek blaszanych GAMMA jest symetryczny kształt, który powoduje znaczne udogodnienia montażowe, a w połączeniu z wysokim tłoczeniem daje wyjątkowy efekt estetyczny. Zastosowanie kilku czynników wysokiego tłocznia, ciekawego, symetrycznego kształtu oraz cięcia zgodnego z kształtem fali pozwoliło uzyskać wyjątkowy efekt wizualny. Kształty fal oraz przetłoczeń zostały tak zaprojektowane aby zapewnić idealne dopasowanie łączonych arkuszy. Dla wszystkich systemów dachówek z naszej oferty dostępne są dodatkowe elementy: uszczelki gąsiora i okapu, system komunikacji, kominki wentylacyjne. 12 DACHÓWKI BLASZANE

13 GAMMA 25/350 GAMMA 25/400 GAMMA 30/350 GAMMA 30/400 Gamma Budowa arkuszy dachówek blaszanych GAMMA sprawia, że krawędź cięta staje się mniej widoczna, a pokrycie zyskuje na estetyce. Długość zakładki to jedynie 20 mm, co pozwala zredukować straty materiałowe. Dodatkowo symetryczny kształt dachówek GAMMA pozwala na wykorzystanie odciętych fragmentów arkusza, co prowadzi do dużych oszczędności materiału, szczególnie na dachach wielospadowych /50 szerokość efektywna 1150 Parametry techniczne [w mm] Szerokość efektywna 1150 Szerokość całkowita 1212 Grubość blachy 0,5 Wysokość profilu 45/50 Wysokość tłoczenia 25/30 Długość modułu 350/400 Długość arkusza min. 370, max Waga ok. 4,5 kg/m 2 Długość zakładki przy dzieleniu arkuszy 20 + Wysokie tłoczenie: 25 lub 30 mm + Kształt wzorowany na klasycznych dachówkach ceramicznych + Symetryczny profil redukcja ilości odpadu + Cięcie zgodne z kształtem fali niewidoczne łączenia arkuszy 13

14

15 MODUŁOWA DACHÓWKA BLASZANA ZET

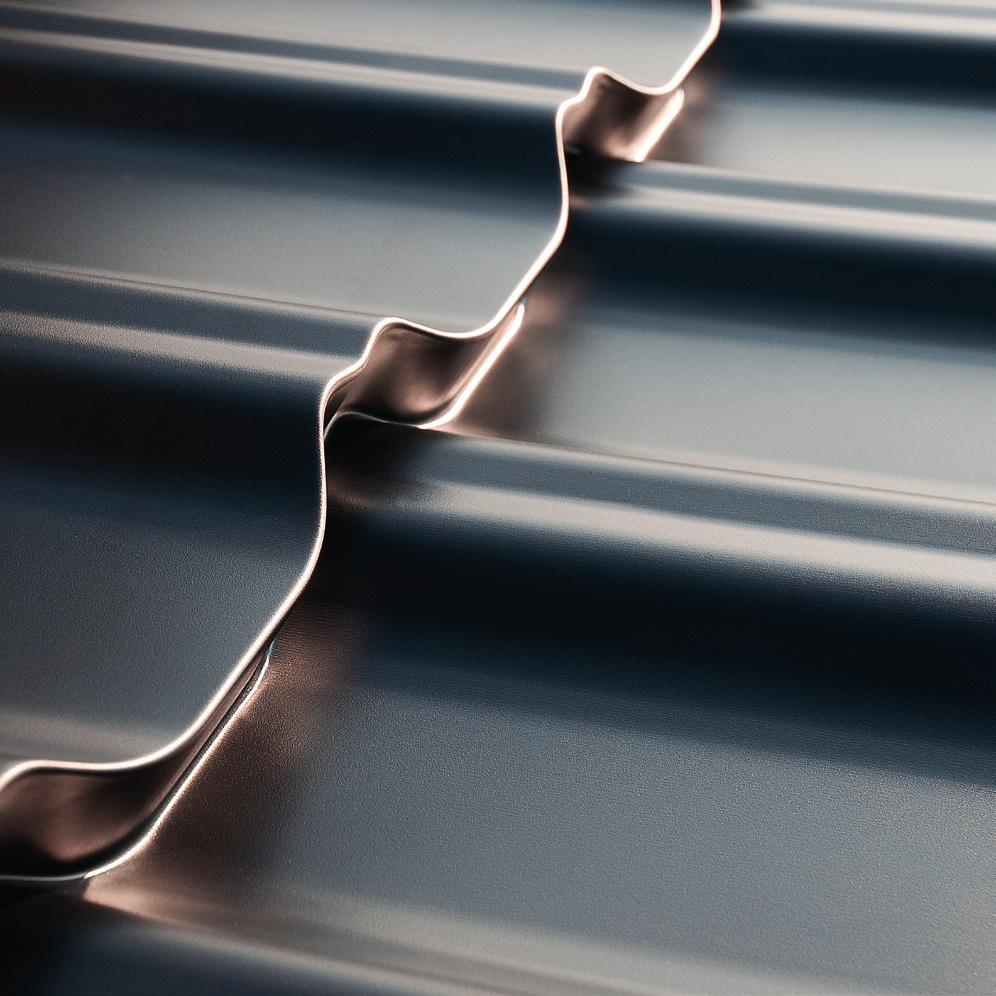

16 ZET ROOF ZET LOOK Modułowe dachówki blaszane Zet to produkty wyraźnie różniące się od dostępnych na rynku rozwiązań. Szereg wyróżniających je zalet przynosi znaczne korzyści z zastosowania tych wyrobów. Wśród głównych atutów dachówek modułowych Zet wymienić można: przetłoczenie typu Z sprawiające, że wkręty oraz łączenia pomiędzy arkuszami stają się mniej widoczne, gwarantowaną powtarzalność koloru i struktury oraz odporność na promieniowanie UV, niedostępną wcześniej precyzję wykonania każdego elementu systemu dachowego dzięki zrobotyzowanej, automatycznej linii produkcyjnej, dostępność od ręki i możliwość natychmiastowej wysyłki w każde miejsce w Polsce i na świecie, profesjonalne pakowanie i zabezpieczanie produktu redukujące ryzyko uszkodzeń podczas załadunku, transportu i rozładunku, nieosiągalną dla zwykłych modułówek ochronę krawędzi ciętych przed korozją dzięki autorskiemu, chronionemu prawnie, przetłoczeniu typu Z, redukcję średniego zużycia wkrętów. Przetłoczenie typu Z działa na zasadzie zamka, eliminując konieczność zszywania arkuszy w tym miejscu, dzięki czemu, wymagane w konkurencyjnych produktach wkręty, stają się zbędne, nieograniczoną swobodę w kształtowaniu pokrycia i redukcję do minimum zużycia materiału dzięki symetryczności modułu, dedykowane obróbki i system rynnowy INGURI dopełniające obrazu świetnie dopracowanego systemu dachowego. Informacje dotyczące powłok i kolorów dla modułowych dachówek Zet dostępne są w dedykowanej ulotce oraz na stronie internetowej 16 MODUŁOWA DACHÓWKA BLASZANA ZET

17 Zet roof podstawowa wersja linii modułowych dachówek Zet. Dynamika formy zawarta w pochyłościach geometrii modułowej dachówki blaszanej Zet roof sprawia, że doskonale sprawdza się ona w nowoczesnym, niekonwencjonalnym budownictwie. Wysokie tłoczenie, przywodzące na myśl tradycyjne dachówki ceramiczne, powoduje, że równie chętnie stosowana jest w restaurowanych i zabytkowych obiektach. Wysoka estetyka tego pokrycia zostaje osiągnięta przez ukrycie mocowań w cieniu powstającym dzięki zastosowaniu przetłoczeń typu Z oraz przez brak wkrętów na powierzchniach przetłoczeń. Zet look to rozwinięcie idei modułowych dachówek blaszanych Zet roof. Zachowując atuty i korzyści podstawowej wersji systemu, wariant ten wyróżnia się całkowitą eliminacją wkrętów widocznych na powierzchni dachu. Zaawansowany, a zarazem niezwykle prosty w instalacji, system montażu sprawia, że wkręty są ukryte pod arkuszami. W efekcie otrzymujemy pokrycie dachowe o atrakcyjnym, symetrycznym wzorze, którego harmonii nie zakłóca żaden element mocujący ani otwór montażowy. Jest to rozwiązanie idealne tam, gdzie wymagana jest najwyższa estetyka bez jakichkolwiek kompromisów. Parametry techniczne, sposób pakowania i zabezpieczenie produktu pozostają takie same jak w przypadku wariantu Zet roof szerokość efektywna 1150 szerokość całkowita ~ Parametry techniczne [w mm] Szerokość efektywna 1150 Szerokość całkowita ~1212 Grubość blachy 0,5 Wysokość profilu 50 Wysokość tłoczenia 30 Długość modułu 363 (rozstaw łat 350 mm) Powierzchnia efektywna (krycia) pojedyńczego arkusza 0,805 m 2 Montaż arkuszy modułowej dachówki blaszanej Zet look oparty został o system perforacji na elementach odkształcanych do powierzchni łaty. Dlatego część zakładkowa (ukryta pod kolejnym arkuszem) została wydłużona w porównaniu z wersją Zet roof. 17

18

19 PANELE DACHOWE

20 LAMBDA L38 LAMBDA L25 Występujący w dwóch wariantach (LAMBDA L38 oraz LAMBDA L25) panel wykazuje niezwykłą elastyczność w kształtowaniu wizerunku pokrycia. Charakteryzuje się prostą i uniwersalną formą, dysponuje jednak szerokimi możliwościami indywidualnego dopasowania parametrów takich jak wysokość rąbka, szerokość całkowita, szerokość krycia oraz opcjonalne przetłoczenia wzdłużne. Tak bogate możliwości kształtowania stylu dachu mogą, w zależności od rodzaju budynku i zastosowanego materiału, podkreślać tradycyjny charakter obiektu, bądź nadać mu nowoczesny wyraz. Zastosowanie zamka zatrzaskowego umożliwia szybki i pewny montaż. Natomiast konstrukcja paneli sprawia, że mocowania są niewidoczne, co pozytywnie wpływa na estetykę pokrycia. 20 PANELE DACHOWE

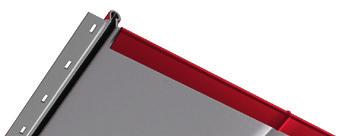

21 LAMBDA L38 parametry techniczne (mm) Wysokość rąbka 38 Szerokość efektywna Szerokość całkowita ~522 ~314 Grubość blachy 0,5 0,7 Długość arkusza max Zamki paneli LAMBDA mogą zostać opcjonalnie docięte w celu umożliwienia wykonania zagięcia do pasa startowego. UWAGA! Przy zamówieniu wersji paneli z wycięciem pod zagięcie do pasa nadrynnowego startowego [kody: LW] system produkcji automatycznie dodaje 30 mm do zamówionych długości paneli. LAMBDA L25 parametry techniczne (mm) Wysokość rąbka 25 Szerokość efektywna Szerokość całkowita ~547 ~337 ~236 Grubość blachy 0,5 Długość arkusza max 8000 Opcjonalne wyposażenie paneli dachowych LAMBDA w zagięcie do pasa nadrynnowego startowego [kody: LWZ] zwiększa bezpieczeństwo i szybkość montażu. Wpływa również pozytywnie na estetykę pokrycia (krawędź cięta jest niewidoczna). UWAGA! Ze względu na budowę paneli dachowych możliwe jest wystąpienie efektu tzw. falowania blachy na pokryciu. Jest to zjawisko naturalne dla tego typu produktów. W przypadku paneli dachowych LAMBDA montowanych na łatach zaleca się zastosowanie powłoki SOUNDCONTROL. Użycie powłoki dźwiękochłonnej SOUNDCONTROL na stalowych pokryciach dachowych i elewacyjnych zdecydowanie podnosi poziom ich izolacyjności akustycznej. W efekcie redukcji ulega zarówno hałas powodowany opadami atmosferycznymi oraz rozchodzenie się dźwięków wewnątrz obiektu. Pokrycia z powłoką SOUNDCONTROL znajdują zastosowanie we wszelkiego rodzaju obiektach które ze względu na gabaryty bądź przeznaczenie wymagają wysokich standardów akustycznych np. hale produkcyjne, sportowe, obiekty agrarne i budynki mieszkalne. Ze względu na bardzo wysokie możliwości powłoki SOUNDCONTROL w zakresie absorpcji wilgoci spełnia ona również rolę membrany antykondensacyjnej. 21

22 LAMBDA L38 Lambda Szerokość efektywna 490 mm Szerokość efektywna 490 mm Wersja bez przetłoczeń L38.490P LW38.490P opcja: wycięcie pod zagięcie do pasa nadrynnowego startowego LWZ38.490P opcja: zagięcie do pasa nadrynnowego startowego [opcja: Soundcontrol ] Wersja z podwójnym rowkiem półokrągłym L38.490R LW38.490R opcja: wycięcie pod zagięcie do pasa nadrynnowego startowego LWZ38.490R opcja: zagięcie do pasa nadrynnowego startowego [opcja: Soundcontrol ] Szerokość efektywna 490 mm Szerokość efektywna 490 mm Wersja z podwójnym przetłoczeniem trapezowym szer. 25 mm L38.490T25 LW38.490T25 opcja: wycięcie pod zagięcie do pasa nadrynnowego startowego LWZ38.490T25 opcja: zagięcie do pasa nadrynnowego startowego [opcja: Soundcontrol ] Wersja z przetłoczeniem trapezowym szer. 58 mm L38.490T58 LW38.490T58 opcja: wycięcie pod zagięcie do pasa nadrynnowego startowego LWZ38.490T58 opcja: zagięcie do pasa nadrynnowego startowego [opcja: Soundcontrol ] 22 PANELE DACHOWE

23 Szerokość efektywna 283 mm Szerokość efektywna 283 mm Wersja bez przetłoczeń L38.283P LW38.283P opcja: wycięcie pod zagięcie do pasa nadrynnowego startowego LWZ38.283P opcja: zagięcie do pasa nadrynnowego startowego [opcja: Soundcontrol ] Wersja z rowkiem półokrągłym L38.283R LW38.283R opcja: wycięcie pod zagięcie do pasa nadrynnowego startowego LWZ38.283R opcja: zagięcie do pasa nadrynnowego startowego [opcja: Soundcontrol ] Szerokość efektywna 283 mm Szerokość efektywna 283 mm Wersja z przetłoczeniem trapezowym szer. 25 mm L38.283T25 LW38.283T25 opcja: wycięcie pod zagięcie do pasa nadrynnowego startowego LWZ38.283T25 opcja: zagięcie do pasa nadrynnowego startowego [opcja: Soundcontrol ] Wersja z przetłoczeniem trapezowym szer. 58 mm L38.283T58 LW38.283T58 opcja: wycięcie pod zagięcie do pasa nadrynnowego startowego LWZ38.283T58 opcja: zagięcie do pasa nadrynnowego startowego [opcja: Soundcontrol ] 23

24 LAMBDA L 25 Lambda Szerokość efektywna 515 mm Szerokość efektywna 515 mm Wersja bez przetłoczeń L25.515P LW25.515P opcja: wycięcie pod zagięcie do pasa nadrynnowego startowego LWZ25.515P opcja: zagięcie do pasa nadrynnowego startowego Wersja z podwójnym rowkiem półokrągłym L25.515R LW25.515R opcja: wycięcie pod zagięcie do pasa nadrynnowego startowego LWZ25.515R opcja: zagięcie do pasa nadrynnowego startowego Szerokość efektywna 515 mm Szerokość efektywna 515 mm Wersja z podwójnym przetłoczeniem trapezowym szer. 25 mm L25.515T25 LW25.515T25 opcja: wycięcie pod zagięcie do pasa nadrynnowego startowego LWZ25.515T25 opcja: zagięcie do pasa nadrynnowego startowego Wersja z przetłoczeniem trapezowym szer. 58 mm L25.515T58 LW25.515T58 opcja : wycięcie pod zagięcie do pasa nadrynnowego startowego LWZ25.515T58 opcja: zagięcie do pasa nadrynnowego startowego 24 PANELE DACHOWE

25 Szerokość efektywna 306 mm Szerokość efektywna 306 mm Wersja bez przetłoczeń L25.306P LW25.306P opcja: wycięcie pod zagięcie do pasa nadrynnowego startowego LWZ25.306P opcja: zagięcie do pasa nadrynnowego startowego Wersja z rowkiem półokrągłym L25.306R LW25.306R opcja: wycięcie pod zagięcie do pasa nadrynnowego startowego LWZ25.306R opcja: zagięcie do pasa nadrynnowego startowego Szerokość efektywna 306 mm Szerokość efektywna 306 mm Wersja z przetłoczeniem trapezowym szer. 25 mm L25.306T25 LW25.306T25 opcja: wycięcie pod zagięcie do pasa nadrynnowego startowego LWZ25.306T25 opcja: zagięcie do pasa nadrynnowego startowego Wersja z przetłoczeniem trapezowym szer. 58 mm L25.306T58 LW25.306T58 opcja: wycięcie pod zagięcie do pasa nadrynnowego startowego LWZ25.306T58 opcja: zagięcie do pasa nadrynnowego startowego 25

26 Szerokość efektywna 205 mm Szerokość efektywna 205 mm Wersja bez przetłoczeń L25.205P LW25.205P opcja: wycięcie pod zagięcie do pasa nadrynnowego startowego LWZ25.205P opcja: zagięcie do pasa nadrynnowego startowego Wersja z rowkiem półokrągłym L25.205R LW25.205R opcja: wycięcie pod zagięcie do pasa nadrynnowego startowego LWZ25.205R opcja: zagięcie do pasa nadrynnowego startowego Szerokość efektywna 205 mm Szerokość efektywna 205 mm Wersja z przetłoczeniem trapezowym szer. 25 mm L25.205T25 LW25.205T25 opcja: wycięcie pod zagięcie do pasa nadrynnowego startowego LWZ25.205T25 opcja: zagięcie do pasa nadrynnowego startowego Wersja z przetłoczeniem trapezowym szer. 58 mm L25.205T58 LW25.205T58 opcja: wycięcie pod zagięcie do pasa nadrynnowego startowego LW25.205T58 opcja: zagięcie do pasa nadrynnowego startowego 26 PANELE DACHOWE

27 27

28

29 BLACHY TRAPEZOWE

30 BLACHY TRAPEZOWE Blachy trapezowe to produkty, które dzięki swojej uniwersalności znajdują szerokie zastosowanie w przemyśle budowlanym. Sprawdzają się jako pokrycia dachowe oraz elewacyjne począwszy od najmniejszych zabudowań (garaże, wiaty) po wielkopowierzchniowe hale produkcyjne czy obiekty handlowe. Nasza oferta obejmuje szeroki przekrój produktów, od rozwiązań ekonomicznych po wysokie profile konstrukcyjne o parametrach umożliwiających wykorzystanie w najbardziej wymagających zastosowaniach przemysłowych. Produkty dostępne są w bogatej gamie kolorów i powłok, ciętych wg indywidualnych wymagań. Dowolny profil blachy trapezowej możemy pokryć powłoką antykondensacyjną. Dodatkowo oferujemy możliwość perforacji blach trapezowych szczegóły ustalane są z działem handlowym. BLACHPROFIL 2 to producent szerokiej gamy blach konstrukcyjnych dla budownictwa inwestycyjnego. Nasza oferta obejmuje blachy trapezowe w wysokościach od T62 do T160, kasety stalowe, kasetony i panele ścienne. Szczegółowe informacje dostępne są na stronie internetowej 30 BLACHY TRAPEZOWE

31 Parametry techniczne [w mm] Szerokość efektywna 1177 Szerokość całkowita ~1210 Długość arkusza max 6000 T7 Wersja dachowa [T7D] Wersja elewacyjna [T7E] Szerokość efektywna 1177 Szerokość efektywna 1177 Parametry techniczne [w mm] Szerokość efektywna 1100 Szerokość całkowita ~1140 Długość arkusza max 8000 T14 Wersja dachowa [T14D] Wersja elewacyjna [T14E] Szerokość efektywna 1100 Szerokość efektywna

32 Parametry techniczne [w mm] Szerokość efektywna 1075 Szerokość całkowita ~1125 Długość arkusza max 8000 T18 Wersja dachowa [T18D] Wersja elewacyjna [T18E] 101,4 134, , , , ,4 Szerokość efektywna 1075 Szerokość efektywna 1075 Parametry techniczne [w mm] Szerokość efektywna 1125 Szerokość całkowita ~1173 Długość arkusza max T18 ECO Wersja dachowa [T18E-D] Wersja elewacyjna [T18E-E] 187, , , , Szerokość efektywna 1125 Szerokość efektywna BLACHY TRAPEZOWE

33 Parametry techniczne [w mm] Szerokość efektywna 1035 Szerokość całkowita ~1070 Długość arkusza max T35 Wersja dachowa [T35D] Wersja elewacyjna [T35E] Szerokość efektywna 1035 Szerokość efektywna 1035 Parametry techniczne [w mm] Szerokość efektywna 1080 Szerokość całkowita ~1120 Długość arkusza max T35 ECO Wersja dachowa [T35E-D] Wersja elewacyjna [T35E-E] Szerokość efektywna 1080 Szerokość efektywna

34 Parametry techniczne [w mm] Szerokość efektywna 1055 Szerokość całkowita ~1100 Długość arkusza max T50 powłoka dekoracyjna wersja T50E ,7 37,5 263,7 34 Szerokość efektywna 1055 powłoka dekoracyjna wersja T50D Parametry techniczne [w mm] Szerokość efektywna 1020 Szerokość całkowita ~1054 Długość arkusza max T55 powłoka dekoracyjna wersja T55E , Szerokość efektywna 1020 powłoka dekoracyjna wersja T55D 34 BLACHY TRAPEZOWE

35 35

36

37 STALOWY SYSTEM RYNNOWY INGURI

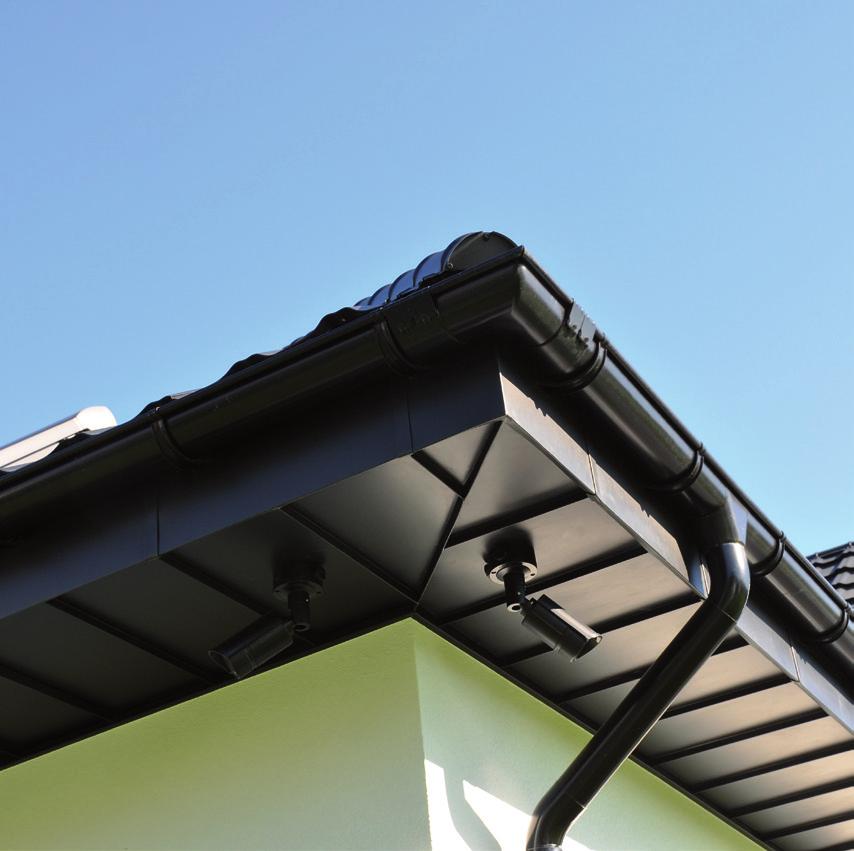

38 INGURI Zastosowanie właściwego systemu rynnowego umożliwia efektywne odprowadzanie wody z pokrycia dachowego, co ma kluczowe znaczenie dla jego trwałości i funkcjonalności. Chroni też elewację budynku przed szkodami powodowanymi przez wilgoć. Systemy INGURI 125/87 oraz 150/100 są kompletnymi systemami rynnowymi produkowanymi z najwyższej jakości obustronnie powlekanej stali. Wszystkie elementy systemów zostały zaprojektowane w sposób zapewniający poprawne spasowanie i łatwość oraz szybkość montażu. Kształt i głębokość rynien zapewniają skuteczne odprowadzenie wody nawet podczas intensywnych i długotrwałych opadów. Dostawcami materiału do produkcji rynien INGURI są renomowane koncerny stalowe, dostarczające najwyższej jakości stal w postaci blach Aluzinc i powlekanych, stanowiącą materiał wsadowy do produkcji rynien. Staranny dobór dostawcy ma ogromny wpływ na jakość i trwałość produktu, wyrażające się w zachowaniu takich właściwości jak odporność na korozję i przebarwienia koloru. Dlatego też systemy rynnowe INGURI objęte są długoletnią gwarancją. Informacje dotyczące powłok i kolorów dla systemu rynnowego INGURI są dostępne w dedykowanej ulotce oraz na stronie internetowej 38 STALOWY SYSTEM RYNNOWY INGURI

39 skala 1:5 Elementy systemów rynnowych INGURI 1. Rynna 2. Podciąg rynny 3. Narożnik wewnętrzny 4. Narożnik zewnętrzny 5. Osłona narożnika 6. Łącznik rynien 7. Stabilizator łącznika 8. Zaślepka rynny 9. Odpływ rynny 10. Kolano rury spustowej 11. Rura spustowa 12. Trójnik 13. Rewizja 14. Wylewka 15. Mufa 16. Obejma rury 17. Obejma rury do dybla 18. Dyble 19. Haki nakrokwiowe 20. Hak doczołowy 39

40

41 OBRÓBKI BLACHARSKIE

42 Gąsiory i obróbki blacharskie są nieodłącznym elementem każdego prawidłowo wykonanego pokrycia Zabezpieczają przed podciekaniem i podwiewaniem, a jednocześnie dzięki nim dach zyskuje na estetyce. Obróbki wykonywane są z blach posiadających identyczną paletę powłok i kolorów jak produkowane przez nas dachówki blaszane, blachy trapezowe i panele dachowe. Poza standardowymi obróbkami przedstawionymi obok, możemy wykonać obróbkę lub parapet na indywidualne zamówienie. Mamy możliwość wykonania obróbek do 6 m długości. 20 WIATROWNICA I * dostępna jest też wersja bez przetłoczenia wzdłużnego WIATROWNICA II OBRÓBKA PRZYŚCIENNA I OBRÓBKA PRZYŚCIENNA II PRZEDŁUŻENIE WIATROWNICY ŚNIEGOŁAP 42 OBRÓBKI BLACHARSKIE

43 PAS NADRYNNOWY STARTOWY RYNNA KOSZOWA PAS NADRYNNOWY PAS PODRYNNOWY GĄSIOR BARYŁKOWY GĄSIOR TRAPEZOWY GĄSIOR R 80 DENKO GĄSIORA BARYŁKOWEGO / PARAPET ŁĄCZNIK PANELI zastosowanie tylko dla wersji paneli bez przetłoczeń [P] OBRÓBKA PODGĄSIOROWA 43

44

45 INFORMACJE TECHNICZNE

46 Materiał wsadowy Blachy powlekane produkowane są na bazie wsadu cynkowanego ogniowo lub pokrytego dedykowanym stopem (powłoki klasy PREMIUM). Materiał ten oczyszczony w trakcie wstępnej obróbki chemicznej jest poddawany procesom pasywacji, a następnie wielowarstwowo powlekany jedną z wielu dostępnych powłok. Zapewnia to doskonałą ochronę warstw metalicznych i rdzenia stalowego przed czynnikami atmosferycznymi. Powłoki mogą posiadać różną grubość, kolor i teksturę powierzchni. Okres ich gwarancji wynosi do 40 lat.* BLACHY OCYNKOWANE [ZN] Blachy te są obustronnie cynkowane ogniowo w procesie ciągłym, co zabezpiecza rdzeń stalowy przed korozją. Ich powierzchnia może posiadać specyficzny kwiat lub być go pozbawiona. Wersja bez kwiatu cechuje się gładką i jednolitą powierzchnią spełniającą najwyższe wymagania estetyczne. ALUZINC [AZ] Jest to blacha stalowa obustronnie pokryta stopem aluminium i cynku w procesie zbliżonym do cynkowania ogniowego. Dzięki temu spełnia najostrzejsze wymagania odporności blach na korozję atmosferyczną i korozję w środowiskach wilgotnych. Dodatkowo posiada ochronną powłokę polimerową SPT (tzw. Easyfilm ), która zabezpiecza również brzegi stali w kręgach oraz podnosi estetykę powierzchni. Firma BLACHPROFIL 2 jest certyfikowanym dystrybutorem blach ALUZINC co pozwala nam zaoferować wydłużony, 25-letni, okres gwarancyjny.* BLACHY POWLEKANE [INT, RAL, TK, TKep, HC, AL, ICep, HPS, PUR] Blachy powlekane produkowane są na bazie wsadu cynkowanego ogniowo lub pokrytego dedykowanym stopem (powłoki klasy PREMIUM). Materiał ten oczyszczony w trakcie wstępnej obróbki chemicznej jest poddawany procesom pasywacji, a następnie wielowarstwowo powlekany jedną z wielu dostępnych powłok. Zapewnia to doskonałą ochronę warstw metalicznych i rdzenia stalowego przed czynnikami atmosferycznymi. Powłoki mogą posiadać różną grubość, kolor i teksturę powierzchni. Okres ich gwarancji wynosi do 40 lat.* BLACHA OCYNKOWANA [ZN] ALUZINC [AZ] POWŁOKA ORGANICZNA FARBA GRUNTUJĄCA FARBA ANTYKOROZYJNA POWŁOKA METALICZNA RDZEŃ STALOWY *Szczegółowe warunki gwarancji określa karta gwarancyjna. 46 INFORMACJE TECHNICZNE

47 WŁAŚCIWOŚCI POWŁOK DOSTĘPNOŚĆ POWŁOK Właściwości powłok Poniższe zestawienie ma charakter orientacyjny. Klasa STANDARD ZN [Ocynk] Kod Grubość powłoki dekoracyjnej Odporność na korozję Odporność na promieniowanie UV Odporność na zarysowania Elastyczność Okres gwarancji (lata)** 200 g/m g/m 2 nie dotyczy brak AZ 150 [Aluzinc] 150 g/m 2 nie dotyczy brak INT [POLIESTER Interior] 15 µm brak RAL [POLIESTER Standard] 25 µm 10 Klasa PLUS TK [MAT 35 Standard] 35 µm 15 AZ 185 [Aluzinc] 185 g/m 2 nie dotyczy 25 TKep [MAT 35 ZM]* 35 µm 25 HC [HERCULIT ] 35 µm do 30 Klasa PREMIUM AL [Aluminium]* 25 µm 30 ICep [ICE COVER ZM]* 35 µm 35 HPS [HPS200 Ultra ]* 200 µm do 40 PUR [GRANITE Storm] 50 µm 40 * Blachy z powłokami MAT 35 ZM, Aluminium, ICE COVER ZM, HPS200 Ultra nie wymagają zabezpieczenia lakierem krawędzi ciętych. ** Szczegółowe warunki gwarancji określa karta gwarancyjna. W przypadku modułowych dachówek blaszanych Zet roof i Zet look gwarancja uzyskuje ważność po dokonaniu rejestracji na stronie internetowej Dostępność powłok Kod ZN AZ 150 INT RAL TK AZ 185 TKep HC AL ICep HPS PUR Grubość powłoki BETA, ALFA plus, OMEGA 200 /275 g/m g/m 2 15 µm 25 µm 35 µm 185 g/m 2 35 µm 35 µm 25 µm 35 µm 200 µm 50 µm NIE NIE NIE TAK TAK NIE TAK TAK TAK TAK TAK TAK GAMMA NIE NIE NIE TAK TAK NIE TAK TAK NIE TAK TAK TAK LAMBDA NIE TAK NIE TAK TAK TAK TAK TAK TAK TAK TAK TAK Blachy trapezowe T7 do T18 / T18 ECO Blachy trapezowe T35 do T55 Blachy trapezowe T62, T90 Blachy trapezowe T80, T135, T153, T160 TAK TAK TAK TAK TAK TAK TAK TAK TAK TAK TAK TAK TAK TAK TAK TAK TAK TAK TAK TAK NIE TAK TAK TAK TAK TAK TAK TAK NIE TAK NIE NIE NIE NIE NIE NIE NIE NIE TAK NIE NIE NIE NIE NIE NIE NIE NIE NIE Możliwości wykonania profili w innych powłokach ustalane są indywidualnie z działem handlowym. Dostępność powłok dla modułowej dachówki Zet roof i Zet look została sprecyzowana w dedykowanej ulotce i na stronie internetowej

48 Kolorystyka KLASA STANDARD POWŁOKA METALICZNA POLIESTER STANDARD Ocynk [0.6] [0.7] [0.8] [1.0] Standardowa grubość blach wynosi 0.5 mm [0.6] materiał dostępny również w grubości 0.6 mm [0.8] materiał dostępny również w grubości 0.8 mm [0.7] materiał dostępny również w grubości 0.7 mm [1.0] materiał dostępny również w grubości 1.0 mm RAL 1002 RAL 1015 RAL 1021 RAL 3000 RAL 3005 RAL 3009 RAL 3011 RAL 5008 RAL 5010 RAL 6005 RAL 6011 RAL 6020 RAL 6029 [0.7] [0.7] [0.7] [0.7] [0.7] [0.7] [0.7] RAL 7016 RAL 7024 RAL 7035 RAL 8004 RAL 8017 RAL 8019 RAL 8023 RAL 9002 RAL 9005 RAL 9006 RAL 9007 RAL 9010 [0.6] [0.7] [0.6] [0.7] [1.0] [0.7] [0.7] [1.0] KLASA PLUS POWŁOKA METALICZNA MAT 35 STANDARD ALUZINC [0.7] [1.0] TK 11 TK 23 TK 24 TK 27 TK 28 TK 31 TK 32 TK 33 TK 750 MAT 35 ZM Aluminium TKep 11 TKep 23 TKep 24 TKep 28 TKep 31 TKep 32 TKep 33 TKep 750 AL 24 AL 31 AL 33 KLASA PREMIUM HERCULIT GRANITE Storm RAL 3009 RAL 7016 RAL 8004 RAL 8017 RAL 9005 PUR 23 PUR 31 PUR 33 PUR 750 COLORCOAT HPS200 Ultra ICE COVER ZM Anthracite [HPS 23] Burano [HPS 28] Vandyke brown [HPS32] Black [HPS 33] Terracotta [HPS 750] ICep 11 ICep 23 ICep 28 ICep 32 ICep 33 ICep 750 Blachy drewnopodobne powlekane [0.7] SP35 Wood Golden Oak 4 3D [35 µm] Blachy tablicowe Marker Board Chalkboard Dodatkowo, na indywidualne zamówienie dostępne są kolory i powłoki niestandardowe, spoza przedstawionej palety. Technologia druku nie pozwala na dokładne oddanie barw, dlatego przedstawione kolory mają charakter orientacyjny i mogą odbiegać od rzeczywistych. 48 INFORMACJE TECHNICZNE

49 Spis arkuszy modułowych dachówki blaszane ALFA plus Moduł 350 mm Moduł 400 mm Liczba modułów 0,46 m 0,51 m 1 0,81 m 0,91 m 2 1,16 m 1,31 m 3 1,51 m 1,71 m 4 1,86 m 2,11 m 5 2,21 m 2,51 m 6 2,56 m 2,91 m 7 2,91 m 3,31 m 8 3,26 m 3,71 m 9 3,61 m 4,11 m 10 3,96 m 4,51 m 11 4,31 m 4,91 m 12 4,66 m 5,31 m 13 5,01 m 5,71 m 14 5,36 m 15 5,71 m 6,11 m max 16 6,06 m 17 BETA Moduł 350 mm Moduł 400 mm Liczba modułów 0,50 m 0,55 m 1 0,85 m 0,95 m 2 1,20 m 1,35 m 3 1,55 m 1,75 m 4 1,90 m 2,15 m 5 2,25 m 2,55 m 6 2,60 m 2,95 m 7 2,95 m 3,35 m 8 3,30 m 3,75 m 9 3,65 m 4,15 m 10 4,00 m 4,55 m 11 4,35 m 4,95 m 12 4,70 m 5,35 m 13 5,05 m 14 5,40 m 5,75 m max 15 5,75 m 16 OMEGA Moduł 350 mm Moduł 400 mm Liczba modułów 0,50 m 0,55 m 1 0,85 m 0,95 m 2 1,20 m 1,35 m 3 1,55 m 1,75 m 4 1,90 m 2,15 m 5 2,25 m 2,55 m 6 2,60 m 2,95 m 7 2,95 m 3,35 m 8 3,30 m 3,75 m 9 3,65 m 4,15 m 10 4,00 m 4,55 m 11 4,35 m 4,95 m 12 4,70 m 5,35 m 13 5,05 m 14 5,40 m 5,75 m max 15 5,75 m 16 GAMMA Moduł 350 mm Moduł 400 mm Liczba modułów 0,37 m 0,42 m 1 0,72 m 0,82 m 2 1,07 m 1,22 m 3 1,42 m 1,62 m 4 1,77 m 2,02 m 5 2,12 m 2,42 m 6 2,47 m 2,82 m 7 2,82 m 3,22 m 8 3,17 m 3,62 m 9 3,52 m 4,02 m 10 3,87 m 4,42 m 11 4,22 m 4,82 m 12 4,57 m 5,22 m 13 4,92 m 5,62 m 14 5,27 m 15 5,62 m 6,02 m max 16 5,97 m

50

51 WSKAZÓWKI MONTAŻOWE

52 Wskazówki dotyczące montażu dachówek blaszanych Uwaga! Poniżej prezentujemy wybrane wskazówki montażowe. Szczegółowe instrukcje montażu dostarczane są wraz z produktem oraz dostępne są na stronie internetowej Przekrój prawidłowo zainstalowanego pokrycia dachowego Wiatrownica Rozstaw pierwszej i drugiej łaty uzależniony jest od szerokości rynny i spadku dachu. Aby zniwelować skok przetłoczenia należy zastosować dystans za który może posłużyć nam grzebień wentylacyjny okapu. Rozstaw pozostałych łat wyznacza długość modułu. Łaty muszą być przybite dokładnie, w równych odstępach tak, by podpierały blachę w jej najniższym punkcie. Pas nadrynnowy Grzebień wentylacyjny okapu Łata Krokiew Folia/membrana paroprzepuszczalna Arkusze układa się od lewej strony dachu mocując wstępnie trzy pierwsze arkusze, by sprawdzić kąt i prowadzenie okapu. Wielkość zakładki przy łączeniu arkuszy z długości podana została przy specyfikacji poszczególnych profili. Podkładając kolejne arkusze rowkiem kapilarnym pod spód mocujemy je krótkimi wkrętami (20 mm) pod przetłoczeniem na każdym module. Robiąc to lekko pod kątem maskujemy je, co znakomicie poprawia wygląd i estetykę wykonania. Taki sposób układania arkuszy sprawia, iż blacha samym swym ciężarem zatrzaskuje się na przetłoczeniach, zaś połączenia arkuszy są niewidoczne, czego czasem nie da się osiągnąć nakładając blachę na wierzch, gdy trzeba ją dopychać do góry. Dopiero tak połączone arkusze mocujemy do łat właściwymi wkrętami (35 mm). Wskazówki montażowe dla modułowej dachówki Zet roof i Zet look zawarte są w dedykowanej ulotce. 52 WSKAZÓWKI MONTAŻOWE

53 PANELE DACHOWE Wskazówki dotyczące montażu paneli dachowych Uwaga! Poniżej prezentujemy wybrane wskazówki montażowe. Szczegółowe instrukcje montażu dostarczane są wraz z produktem oraz dostępne są na stronie internetowej Montaż paneli dachowych LAMBDA z wykorzystaniem pełnego deskowania dachu (metoda rekomendowana) Montaż paneli dachowych LAMBDA z wykorzystaniem konstrukcji z łat i kontrłat Mata dystansowa 200 mm 200 mm 200 mm Deskowanie Pas nadrynnowy startowy Kontrłata Folia/membrana paroprzepuszczalna Pas nadrynnowy startowy Kontrłata Folia/membrana paroprzepuszczalna Przed montażem należy sprawdzić poprawność wykonania konstrukcji, czyli: przekątne, płaszczyzna. Do samego montażu paneli producent zaleca wykonanie pełnego deskowania pokrycia i zastosowanie maty dystansowej, aby zapewnić pustkę powietrzną między blachą a podkładem. Producent dopuszcza montaż paneli na łatach, w takim przypadku, rozstaw łat które należy nabijać w kolejności od okapu do szczytu wynosi maksymalnie 200 mm zgodnie z rysunkiem powyżej, przy czym ostatnie 2 łaty należy rozmieścić tak aby montując listwę podgąsiorową wkrętami farmerskimi 4,8x20 mm blacha z blachą nie trafić w łatę Kolejność układania arkuszy na dachu obrazuje rysunek po lewej. Zachowanie należytej staranności przy montażu pierwszych arkuszy (kąt prosty z okapem) pozwoli na uniknięcie uciekania blachy do/od rynny, a co za tym idzie tzw. ząbkowania. 53

54 Wskazówki dotyczące montażu blach trapezowych Uwaga! Poniżej prezentujemy wybrane wskazówki montażowe. Szczegółowe instrukcje montażu dostarczane są wraz z produktem oraz dostępne są na stronie internetowej Kolejność układania arkuszy na dachu Przed montażem należy sprawdzić poprawność wykonania konstrukcji, czyli: przekątne, płaszczyzna oraz uwzględnienie pustki powietrznej między blachą, a podkładem. Rozstaw punktów podparcia powinien wynikać z projektu technicznego lub wyliczeń dokonanych w oparciu o tabele obciążeń producenta. Kolejność układania arkuszy obrazują rysunki po lewej, natomiast kierunek układania powinien być zawsze przeciwny do kierunku, z którego najczęściej wieje wiatr w danej okolicy. Kolejność układania arkuszy na elewacji Zachowanie należytej staranności przy montażu pierwszych arkuszy (kąt prosty z okapem) pozwoli uniknąć uciekania blachy do/od rynny, a co za tym idzie tzw. ząbkowania. Jeżeli stosujemy pas nadrynnowy musimy pamiętać o tym, żeby zamontować go w sposób umożliwiający odprowadzanie z folii do rynny ewentualnych skroplin. 54 WSKAZÓWKI MONTAŻOWE

55 55

56 Firma BLACHPROFIL 2 jest uznanym na rynku dostawcą wysokiej jakości pokryć dachowych i elewacyjnych, stalowego systemu rynnowego INGURI oraz modułowych dachówek blaszanych Zet. BLACHPROFIL 2 to: 20 lat obecności na rynku, 3 nowoczesne zakłady produkcyjne, szeroka gama produktów. BLACHPROFIL 2 Sp. z o.o. Centrum produkcyjno-logistyczne Manufacturing and Logistics Centre Alwernia Grojec, ul. Grojecka 39 Produkcja Manufacturing Dąbrowa Górnicza ul. Budowlanych 10 Wszystkie podane w katalogu wartości liczbowe oraz cechy fizykochemiczne produktów mają charakter orientacyjny i poglądowy. Zastrzega się prawo do pomyłek lub błędów w redagowaniu i druku oraz zmian parametrów technicznych produktów. Niniejszy katalog nie stanowi oferty w rozumieniu Kodeksu Cywilnego. Copyright 2017 BLACHPROFIL 2. Wszelkie prawa zastrzeżone.
