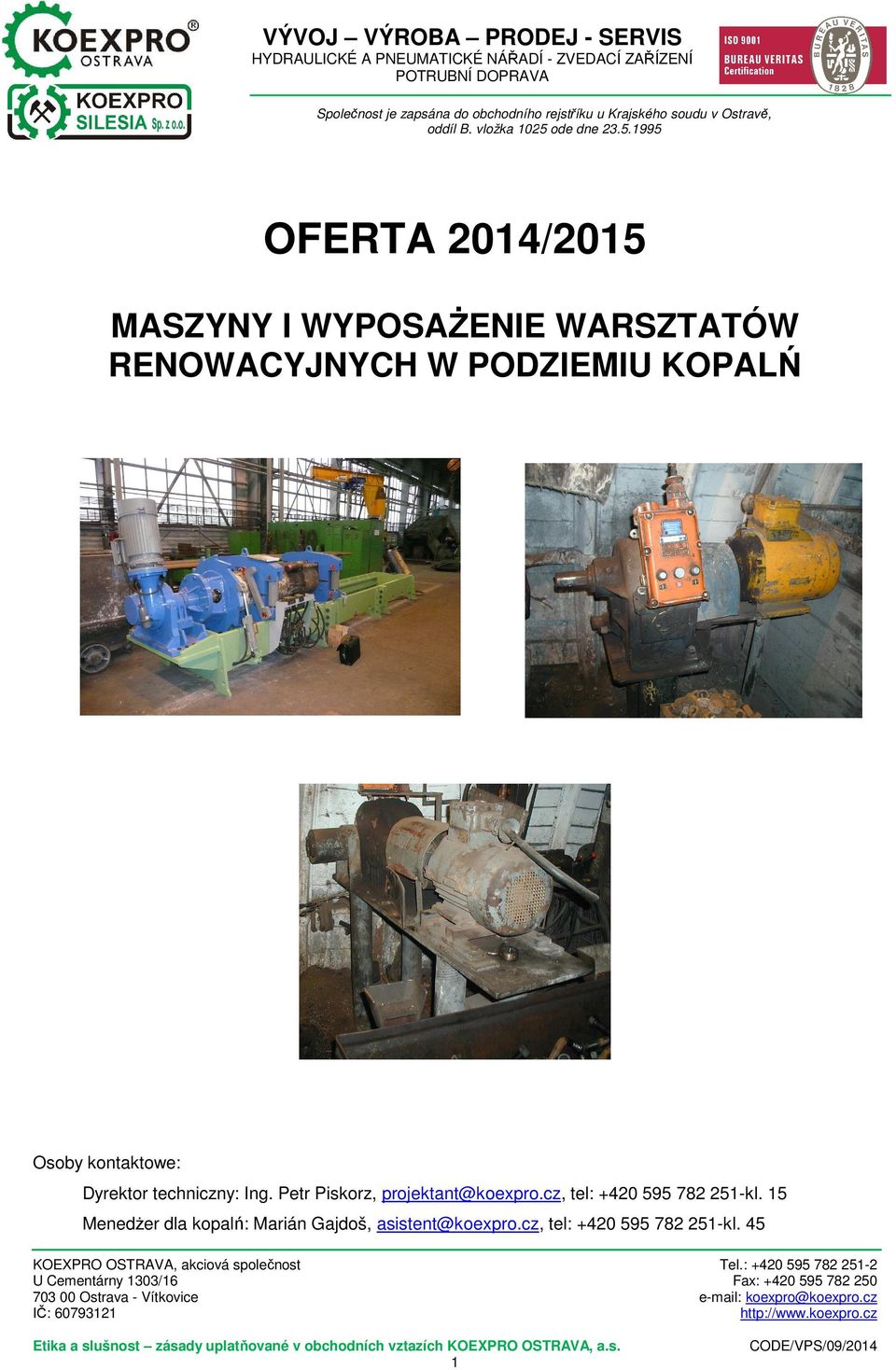

1 OFERTA 2014/2015 MASZYNY I WYPOSAŻENIE WARSZTATÓW RENOWACYJNYCH W PODZIEMIU KOPALŃ Osoby kontaktowe: Dyrektor techniczny: Ing. Petr Piskorz, projektant@koexpro.cz, tel: kl. 15 Menedżer dla kopalń: Marián Gajdoš, asistent@koexpro.cz, tel: kl. 45 1

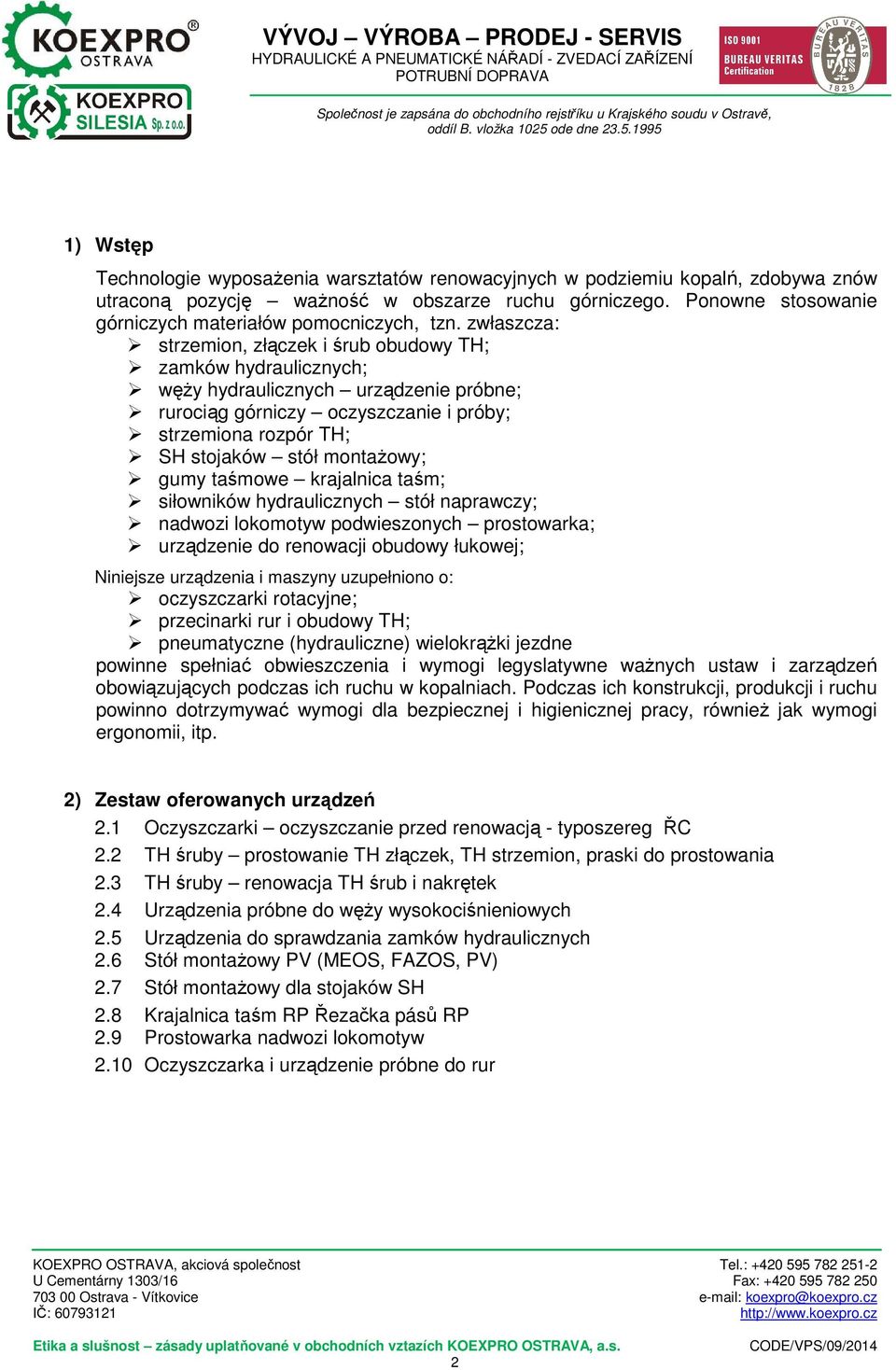

2 1) Wstęp Technologie wyposażenia warsztatów renowacyjnych w podziemiu kopalń, zdobywa znów utraconą pozycję ważność w obszarze ruchu górniczego. Ponowne stosowanie górniczych materiałów pomocniczych, tzn. zwłaszcza: strzemion, złączek i śrub obudowy TH; zamków hydraulicznych; węży hydraulicznych urządzenie próbne; rurociąg górniczy oczyszczanie i próby; strzemiona rozpór TH; SH stojaków stół montażowy; gumy taśmowe krajalnica taśm; siłowników hydraulicznych stół naprawczy; nadwozi lokomotyw podwieszonych prostowarka; urządzenie do renowacji obudowy łukowej; Niniejsze urządzenia i maszyny uzupełniono o: oczyszczarki rotacyjne; przecinarki rur i obudowy TH; pneumatyczne (hydrauliczne) wielokrążki jezdne powinne spełniać obwieszczenia i wymogi legyslatywne ważnych ustaw i zarządzeń obowiązujących podczas ich ruchu w kopalniach. Podczas ich konstrukcji, produkcji i ruchu powinno dotrzymywać wymogi dla bezpiecznej i higienicznej pracy, również jak wymogi ergonomii, itp. 2) Zestaw oferowanych urządzeń 2.1 Oczyszczarki oczyszczanie przed renowacją - typoszereg ŘC 2.2 TH śruby prostowanie TH złączek, TH strzemion, praski do prostowania 2.3 TH śruby renowacja TH śrub i nakrętek 2.4 Urządzenia próbne do węży wysokociśnieniowych 2.5 Urządzenia do sprawdzania zamków hydraulicznych 2.6 Stół montażowy PV (MEOS, FAZOS, PV) 2.7 Stół montażowy dla stojaków SH 2.8 Krajalnica taśm RP Řezačka pásů RP 2.9 Prostowarka nadwozi lokomotyw 2.10 Oczyszczarka i urządzenie próbne do rur 2

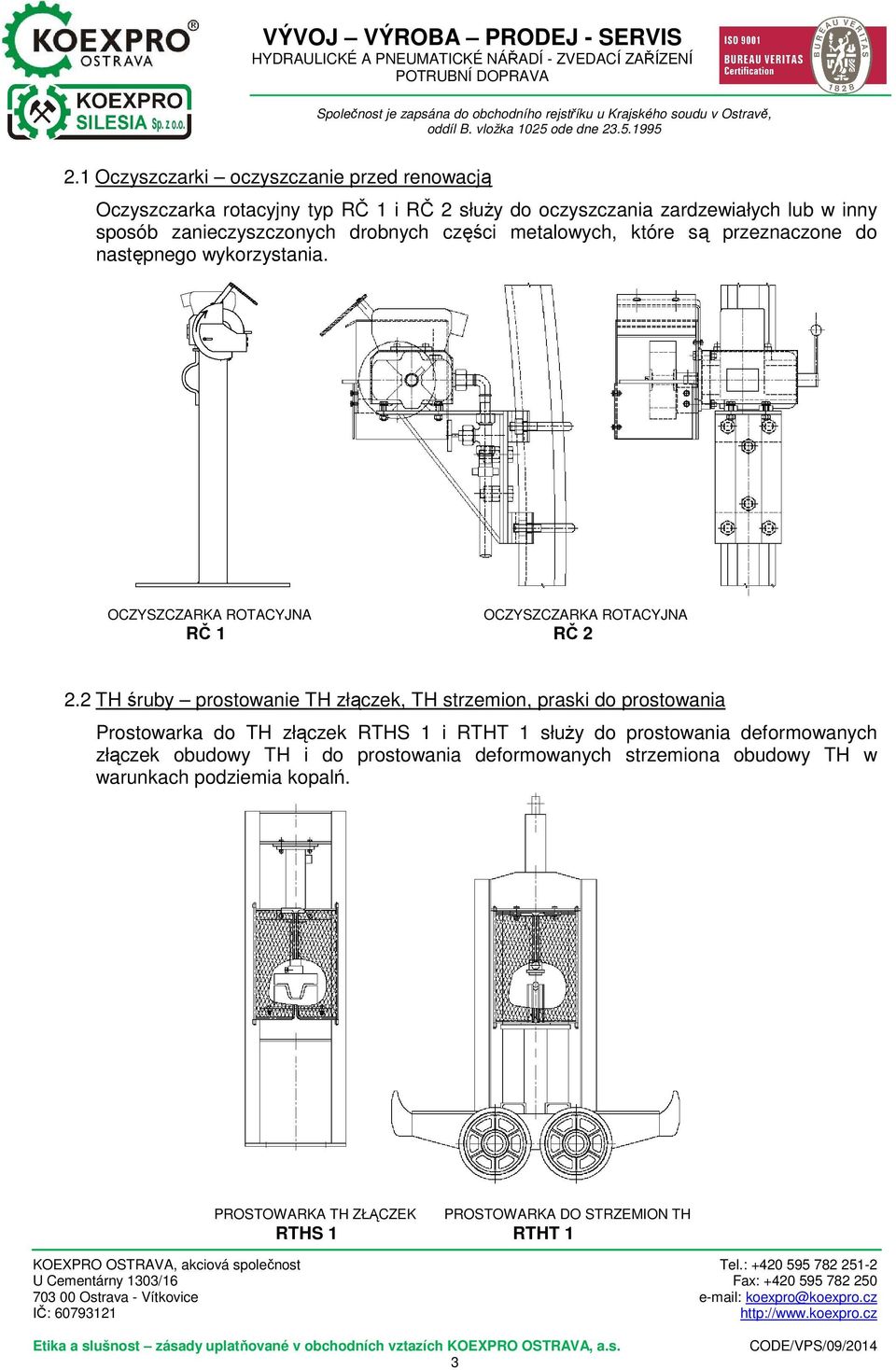

3 2.1 Oczyszczarki oczyszczanie przed renowacją Oczyszczarka rotacyjny typ RČ 1 i RČ 2 służy do oczyszczania zardzewiałych lub w inny sposób zanieczyszczonych drobnych części metalowych, które są przeznaczone do następnego wykorzystania. OCZYSZCZARKA ROTACYJNA OCZYSZCZARKA ROTACYJNA RČ 1 RČ TH śruby prostowanie TH złączek, TH strzemion, praski do prostowania Prostowarka do TH złączek RTHS 1 i RTHT 1 służy do prostowania deformowanych złączek obudowy TH i do prostowania deformowanych strzemiona obudowy TH w warunkach podziemia kopalń. PROSTOWARKA TH ZŁĄCZEK PROSTOWARKA DO STRZEMION TH RTHS 1 RTHT 1 3

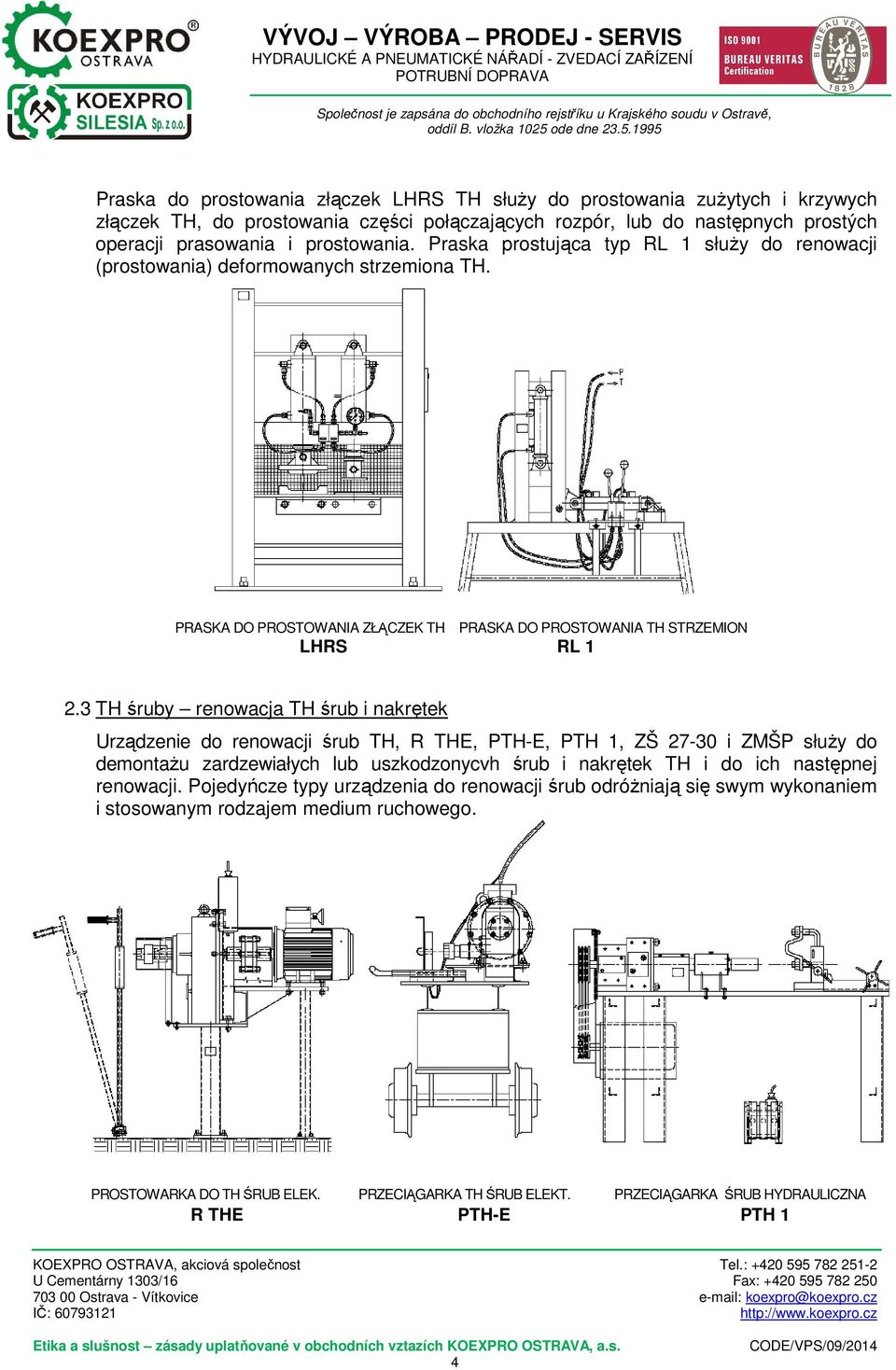

4 Praska do prostowania złączek LHRS TH służy do prostowania zużytych i krzywych złączek TH, do prostowania części połączających rozpór, lub do następnych prostých operacji prasowania i prostowania. Praska prostująca typ RL 1 służy do renowacji (prostowania) deformowanych strzemiona TH. PRASKA DO PROSTOWANIA ZŁĄCZEK TH PRASKA DO PROSTOWANIA TH STRZEMION LHRS RL TH śruby renowacja TH śrub i nakrętek Urządzenie do renowacji śrub TH, R THE, PTH-E, PTH 1, ZŠ i ZMŠP służy do demontażu zardzewiałych lub uszkodzonycvh śrub i nakrętek TH i do ich następnej renowacji. Pojedyńcze typy urządzenia do renowacji śrub odróżniają się swym wykonaniem i stosowanym rodzajem medium ruchowego. PROSTOWARKA DO TH ŚRUB ELEK. PRZECIĄGARKA TH ŚRUB ELEKT. PRZECIĄGARKA ŚRUB HYDRAULICZNA R THE PTH-E PTH 1 4

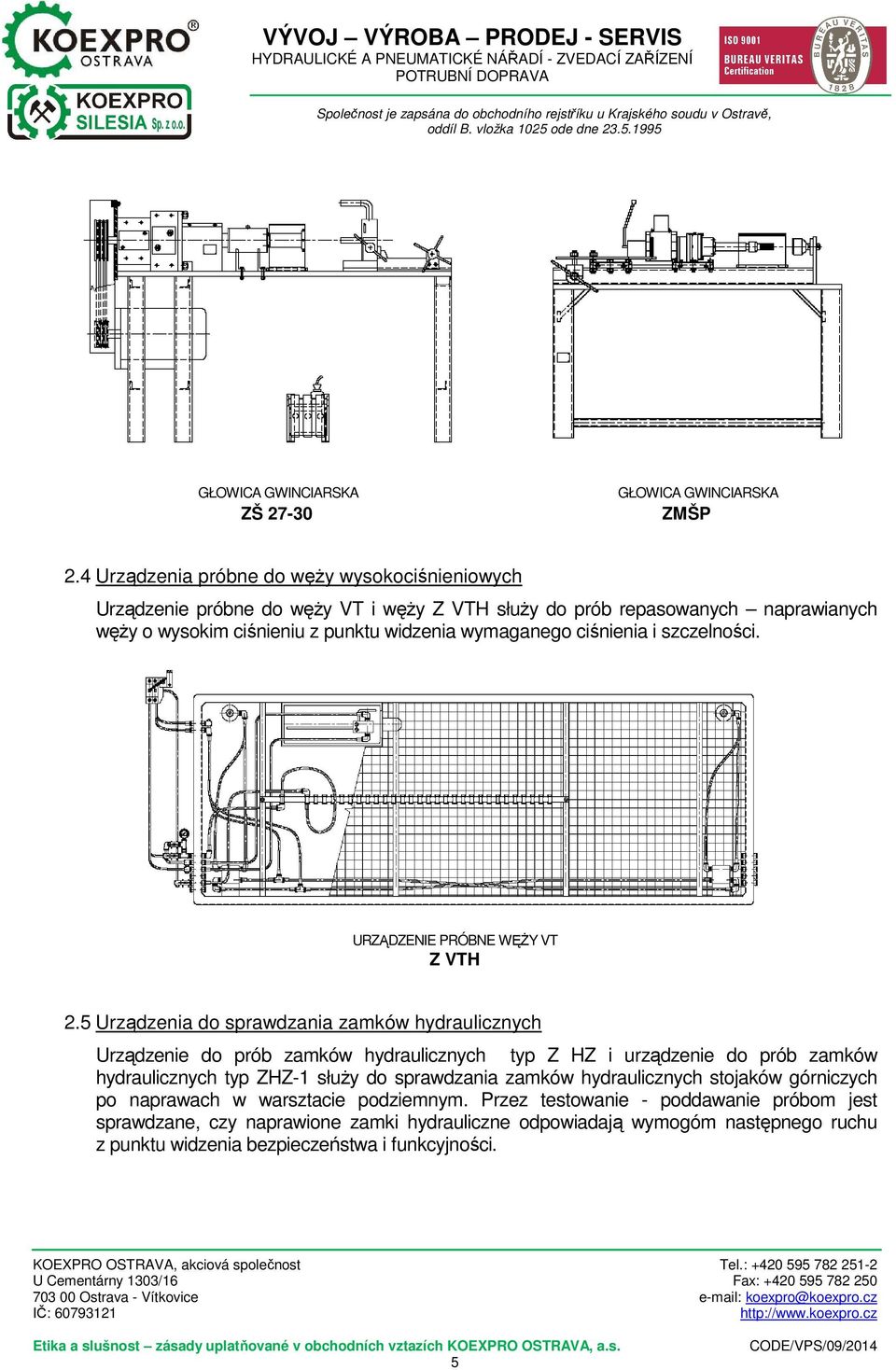

5 GŁOWICA GWINCIARSKA ZŠ GŁOWICA GWINCIARSKA ZMŠP 2.4 Urządzenia próbne do węży wysokociśnieniowych Urządzenie próbne do węży VT i węży Z VTH służy do prób repasowanych naprawianych węży o wysokim ciśnieniu z punktu widzenia wymaganego ciśnienia i szczelności. URZĄDZENIE PRÓBNE WĘŻY VT Z VTH 2.5 Urządzenia do sprawdzania zamków hydraulicznych Urządzenie do prób zamków hydraulicznych typ Z HZ i urządzenie do prób zamków hydraulicznych typ ZHZ-1 służy do sprawdzania zamków hydraulicznych stojaków górniczych po naprawach w warsztacie podziemnym. Przez testowanie - poddawanie próbom jest sprawdzane, czy naprawione zamki hydrauliczne odpowiadają wymogóm następnego ruchu z punktu widzenia bezpieczeństwa i funkcyjności. 5

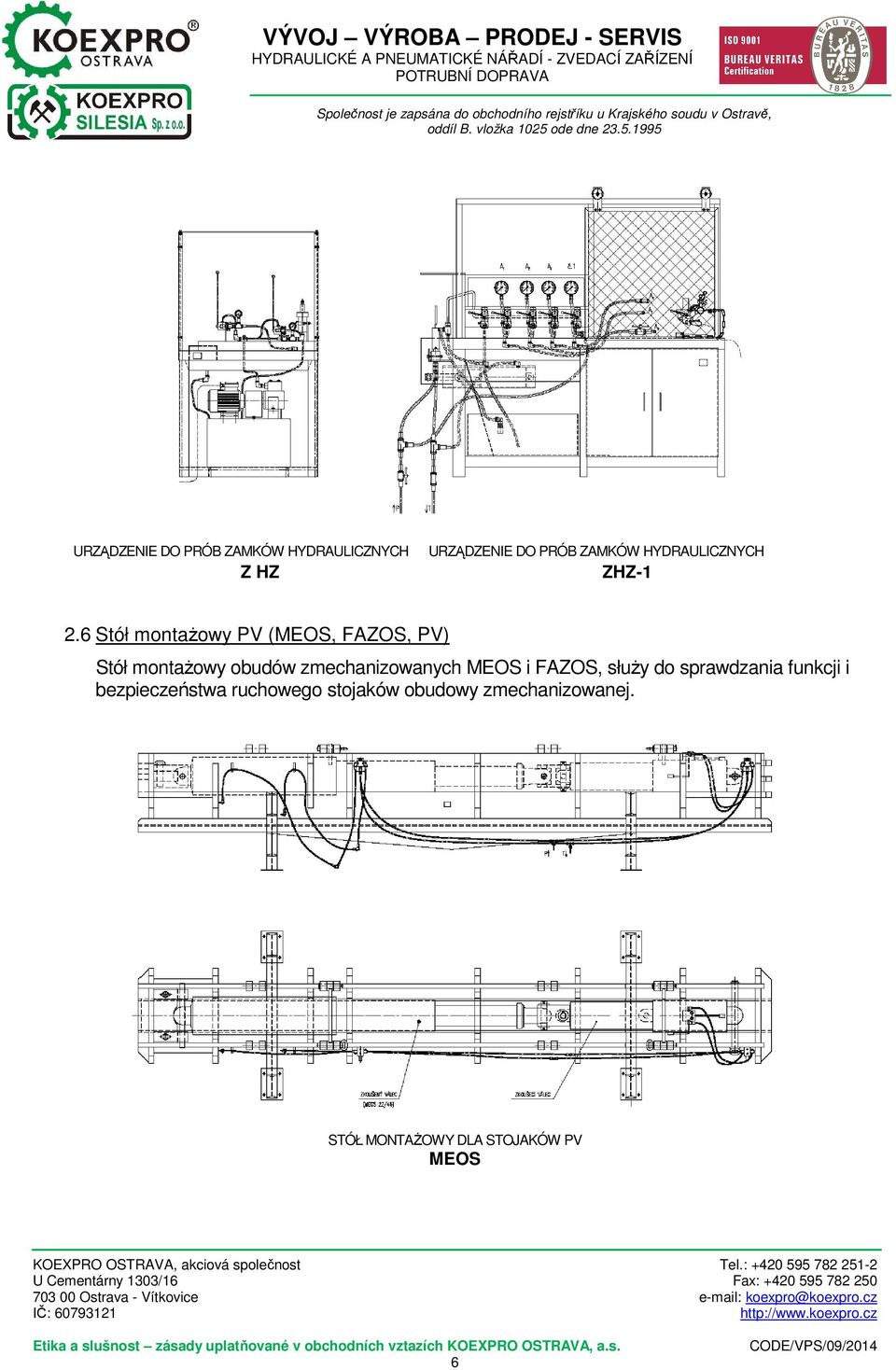

6 URZĄDZENIE DO PRÓB ZAMKÓW HYDRAULICZNYCH Z HZ URZĄDZENIE DO PRÓB ZAMKÓW HYDRAULICZNYCH ZHZ Stół montażowy PV (MEOS, FAZOS, PV) Stół montażowy obudów zmechanizowanych MEOS i FAZOS, służy do sprawdzania funkcji i bezpieczeństwa ruchowego stojaków obudowy zmechanizowanej. STÓŁ MONTAŻOWY DLA STOJAKÓW PV MEOS 6

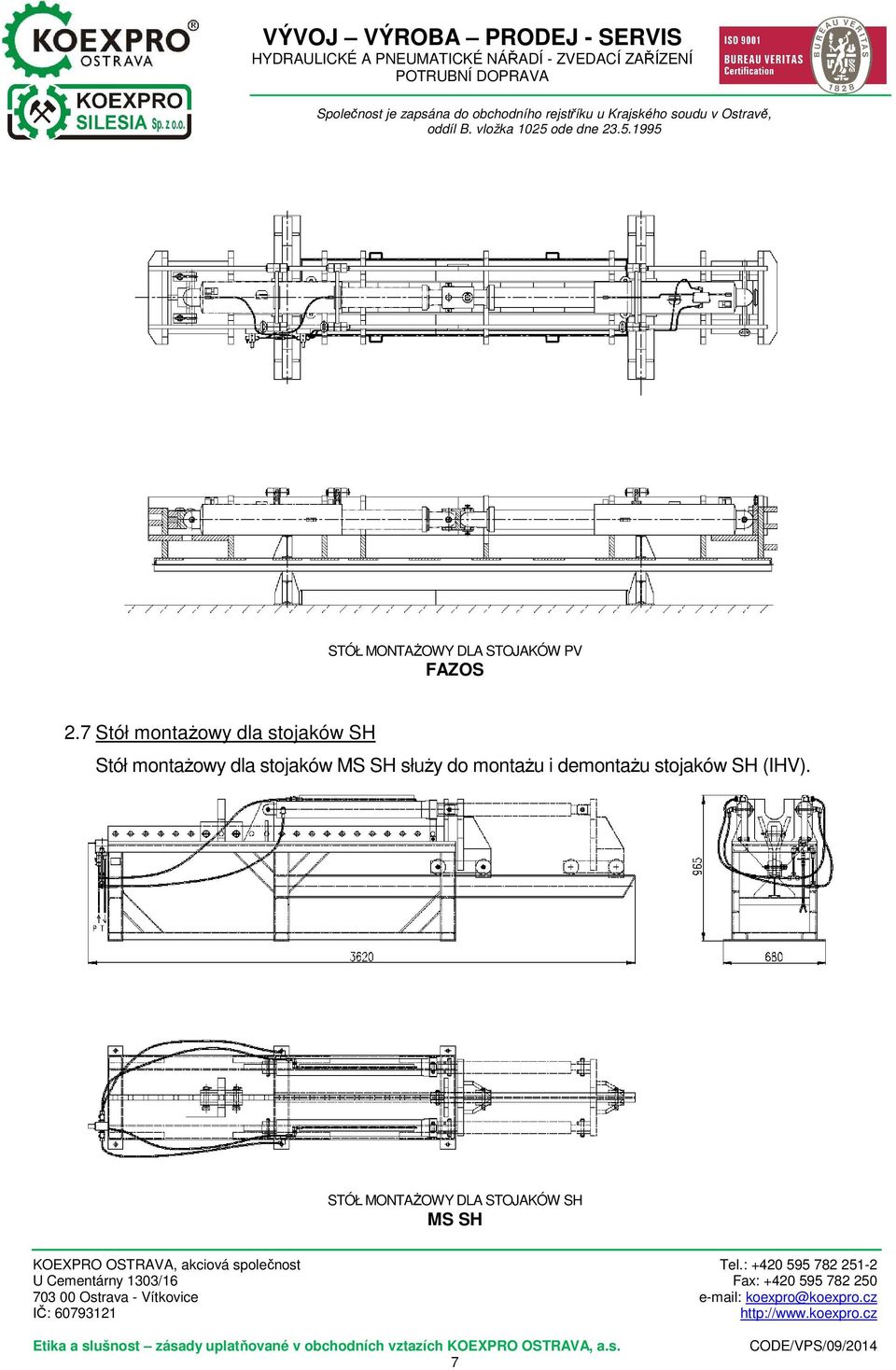

7 STÓŁ MONTAŻOWY DLA STOJAKÓW PV FAZOS 2.7 Stół montażowy dla stojaków SH Stół montażowy dla stojaków MS SH służy do montażu i demontażu stojaków SH (IHV). STÓŁ MONTAŻOWY DLA STOJAKÓW SH MS SH 7

8 2.8 Krajalnica taśm RP Krajalnica taśm RP 1 służy do obcinania uszkodzonych gum TP taśmociągów. W taki sposób renowowane taśmy można następnie stosować do taśmociągów o mniejszej szerokości. KRAJALNICA TAŚM RP Prostowarka nadwozi lokomotyw Prostowarki nadwozi lokomotyw RNL 1 a RNL 2 służą do prostowania korpusów nadwozi lokomotyw podwieszonych i do prostowania deformowanych ścian bocznych nadwozi lokomotyw. PROSTOWARKI NADWOZI LOKOMOTYW RNL 1 RNL 2 8

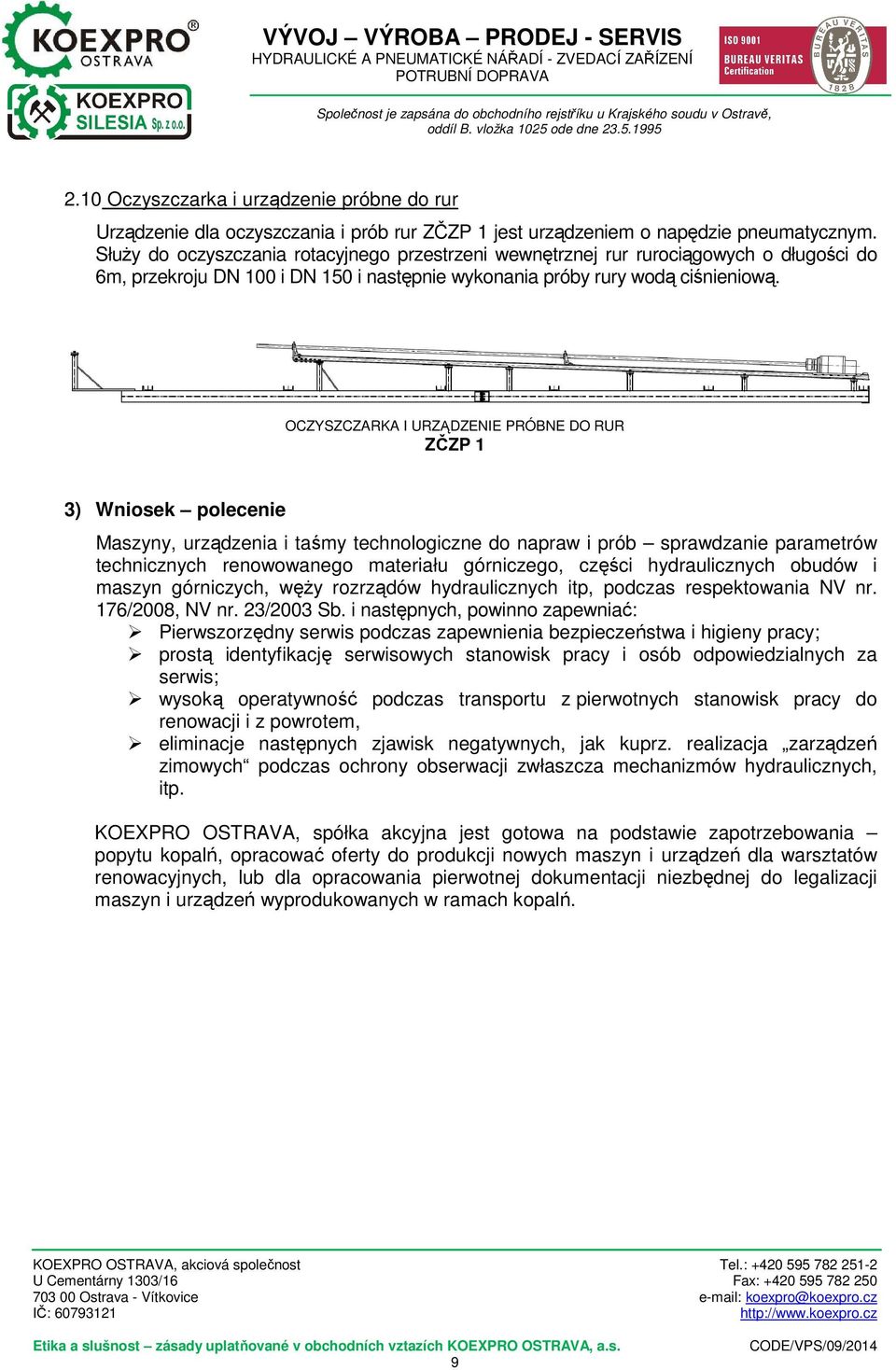

9 2.10 Oczyszczarka i urządzenie próbne do rur Urządzenie dla oczyszczania i prób rur ZČZP 1 jest urządzeniem o napędzie pneumatycznym. Służy do oczyszczania rotacyjnego przestrzeni wewnętrznej rur rurociągowych o długości do 6m, przekroju DN 100 i DN 150 i następnie wykonania próby rury wodą ciśnieniową. OCZYSZCZARKA I URZĄDZENIE PRÓBNE DO RUR ZČZP 1 3) Wniosek polecenie Maszyny, urządzenia i taśmy technologiczne do napraw i prób sprawdzanie parametrów technicznych renowowanego materiału górniczego, części hydraulicznych obudów i maszyn górniczych, węży rozrządów hydraulicznych itp, podczas respektowania NV nr. 176/2008, NV nr. 23/2003 Sb. i następnych, powinno zapewniać: Pierwszorzędny serwis podczas zapewnienia bezpieczeństwa i higieny pracy; prostą identyfikację serwisowych stanowisk pracy i osób odpowiedzialnych za serwis; wysoką operatywność podczas transportu z pierwotnych stanowisk pracy do renowacji i z powrotem, eliminacje następnych zjawisk negatywnych, jak kuprz. realizacja zarządzeń zimowych podczas ochrony obserwacji zwłaszcza mechanizmów hydraulicznych, itp. KOEXPRO OSTRAVA, spółka akcyjna jest gotowa na podstawie zapotrzebowania popytu kopalń, opracować oferty do produkcji nowych maszyn i urządzeń dla warsztatów renowacyjnych, lub dla opracowania pierwotnej dokumentacji niezbędnej do legalizacji maszyn i urządzeń wyprodukowanych w ramach kopalń. 9
