1 LIVING ENVIRONMENT SYSTEMS Seria M Klimatyzatory pokojowe, systemy Single i Multi Split Cennik 2017/2018

2 INFORMACJE O TYM KATALOGU Firma Mitsubishi Electric Europe B.V. stale dokłada starań, aby rozwijać się i ulepszać swoje produkty. Wszystkie zawarte w niniejszej publikacji opisy, ilustracje, rysunki i parametry odnoszą się tylko do danych ogólnych i nie mogą stanowić przedmiotu umów. Przedsiębiorstwo zastrzega sobie prawo, aby w dowolnym momencie i bez powiadomienia lub publicznego podania do wiadomości zmienić ceny lub dane techniczne albo wycofać z oferty opisane urządzenia lub zastąpić je innymi. Kolor obudowy prezentowanych urządzeń może różnić się od stanu rzeczywistego. Przekłamania kolorystyczne mogą wynikać z techniki druku. Dostawa wszystkich artykułów odbywa się na ogólnych warunkach sprzedaży Mitsubishi Electric Europe B.V. Niniejsza publikacja została wykonana w Niemczech przy użyciu materiałów i procesów produkcyjnych uwzględniających potrzeby ochrony środowiska. Ceny urządzeń podane zostały w EURO. Do cen należy doliczyć podatek VAT. Niniejszy cennik nie stanowi oferty w rozumieniu przepisów prawa. Eco Changes to deklaracja środowiskowa grupy Mitsubishi Electric, która wyraża jej przywiązanie do idei zarządzania środowiskowego. Poprzez swoją rozbudowaną działalność Mitsubishi Electric wnosi swój wkład w urzeczywistnienie idei proekologicznego społeczeństwa. 02 / Seria M

3 SPIS TREŚCI SPIS TREŚCI // Ogólne informacje o serii Zalety i właściwości 04 Nowości w serii 0 Objaśnienie symboli 08 Przegląd funkcji 12 Przegląd urządzeń wewnętrznych 14 Przegląd urządzeń zewnętrznych 15 Urządzenia ścienne Urządzenie ścienne Diamond (MSZLN) 1 Urządzenie ścienne Deluxe (MSZFH) 20 Urządzenie ścienne Premium (MSZEF) 22 Urządzenie ścienne Kompakt (MSZSF) 24 Urządzenie ścienne Standard (MSZGF) 2 Urządzenia przypodłogowe Urządzenie przypodłogowe (MFZKJ) 28 Urządzenia kanałowe Urządzenie kanałowe (SEZKD) 34 Urządzenia zewnętrzne Multi Split Możliwości połączeń 3 Urządzenia zewnętrzne 38 Dane uzupełniające Ilości czynnika chłodniczego 43 Schematy elektryczne 44 Opcjonalne interfejsy 45 Przegląd systemów sterowania 4 Akcesoria 47 Wymiary 48 Wymagania ogólne, klucz nazwy produktu 58 Urządzenia kasetonowe Urządzenie kasetonowe 1stronne (MLZKA) 30 Urządzenie kasetonowe 4stronne (SLZKF) 32 Seria M / 03

4 ZALETY Zalety i właściwości Serii M Klimatyzatory pokojowe zapewniające optymalny komfort Seria M umożliwia energooszczędne chłodzenie lub ogrzewanie małych i średnich pomieszczeń. Nowoczesność urządzeń umożliwia ich montaż jako rozwiązań typu Single lub Multi Split w mieszkaniach, małych biurach lub gabinetach. Urządzenia te doskonale wtapiają się w wystrój wnętrza: ich niewielkie wymiary, elegancki wygląd i bezgłośna praca sprawiają, że ich obecność jest niemal niezauważalna. Jednocześnie, dzięki ich pracy, w pomieszczeniach, w których są zainstalowane, panują komfortowe warunki. Warianty systemu Zakres mocy od 1,5 kw do 18,0 kw tylko do chłodzenia lub do chłodzenia i grzania. Układ Single Split lub Multi Split z 2 8 urządzeniami wewnętrznymi. Łatwe w montażu urządzenia wewnętrzne w wykonaniu kasetonowym, podstropowym, kanałowym, ściennym i przypodłogowym. Energooszczędne urządzenia zewnętrzne w formie inwerterowych pomp ciepła. Zasilanie 230 V, jednofazowe, 50 Hz lub V, trójfazowe, 50 Hz. Pilot przewodowy PAR32MAA i PACYT52CRA Wszystkie urządzenia z Serii M mogą być obsługiwane także za pomocą pilota przewodowego (niektóre modele mogą wymagać adaptera do podłączenia sterownika). Do wyboru są dwa piloty przewodowe: kompaktowe PACYT52CRA i bardziej zaawansowane PAR32MAA z przydatną funkcją programatora tygodniowego. Oba rodzaje sterowania wyposażone są w podświetlany wyświetlacz ciekłokrystaliczny są łatwe w obsłudze. Zalety Cicha praca Urządzenia wewnętrzne Serii M pracują wyjątkowo cicho. Pracy urządzeń ściennych MSZFH25/35VE w trybie chłodzenia z włączoną funkcją Sleep towarzyszy ledwo słyszalny szum powietrza o głośności zaledwie 20 db(a). Głośność na poziomie 19dB(A) dla jednostek MSZLN i MSZSF Najwyższa efektywność energetyczna Energooszczędna technologia inwerterowa: Systemy inwerterowe pracują ekonomicznie dzięki bezstopniowej regulacji mocy. Udostępniają dokładnie tyle mocy chłodniczej/grzewczej, ile potrzebne jest w danym momencie. Energooszczędne sprężarki wytwarzają minimalną ilość hałasu i drgań. Znak jakości dla klimatyzatorów pokojowych Związek branżowy GebäudeKlima e. V. (FGK) wyróżnił wszystkie jednostki split z funkcją pompy ciepła odznaką jakości. Za najważniejsze kryteria wyróżnienia uznano m.in.: Najwyższa efektywność energetyczna tylko urządzenia inwerterowe mogą nosić znak jakości. Gwarantowana dostępność części zamiennych w ciągu dwóch dni roboczych i przynajmniej przez okres dziesięciu lat. Rozbudowana oferta szkoleń, pomoc podczas planowania i kompletna dokumentacja. Gwarantowane dotrzymanie danych technicznych zawartych w katalogach, parametry obliczane zgodnie z normą EN Cicha praca Dzięki poziomowi hałasu wynoszącemu zaledwie 19 db(a) urządzenia ścienne MSZLN i MSZSF nadają się znakomicie do wrażliwych na hałas pomieszczeń mieszkalnych i gabinetów. Tunel drogowy Auto (40 km/h) Biblioteka Szelest liści Granica słyszalności (bardzo cicho) 80 db(a) 0 db(a) 40 db(a) db(a) Tylko 19 db(a) (Urządzenie ścienne MSZLN i MSZSF) 04 / Seria M

5 ZALETY Zastosowanie w pomieszczeniach technicznych Zastosowanie klimatyzatorów pokojowych w pomieszczeniach technicznych wymaga szczególnej staranności podczas planowania. W pomieszczeniach technicznych konieczne jest odprowadzanie mocy jawnej (odczuwalnej). Oznacza to, że klimatyzatory muszą być wymiarowane na podstawie ich mocy jawnej chłodniczej, a nie całkowitej mocy chłodniczej, która podana jest w niniejszym katalogu. Wartości mocy jawnej chłodniczej można znaleźć w naszych instrukcjach planowania. Należy zwrócić uwagę na ograniczenia urządzeń w trybie chłodzenia. Ułatwienie montażu i doposażenia Dzięki niewielkim wymiarom urządzeń wewnętrznych i zewnętrznych montaż jest bardzo elastyczny. Urządzenia Multi Split można w dowolnym momencie dozbrajać i rozbudowywać. Jako podstawa wymagane są przynajmniej dwa urządzenia wewnętrzne, do których można później dodać maksymalnie sześć następnych. Nieograniczone możliwości zestawień Chcą Państwo klimatyzować pomieszczenie, aby podnieść komfort przebywania w nim lub stworzyć przyjemną atmosferę do pracy? To zadanie łatwe do zrealizowania poprzez szeroką ofertę klimatyzacji Mitsubishi Electric. Nasze serie: Seria M i Mr. Slim oferują klimatyzatory, które zostały zaprojektowane z naciskiem na trzy czynniki: odczucie komfortowych warunków klimatycznych w pomieszczeniu, niskie zużycie energii i elastyczność podczas planowania i montażu. Sterownik ACONTROL zarówno w przypadku Serii M, jak i urządzeń Mr. Slim oferuje szerokie spectrum możliwych ustawień. W ten sposób urządzenia zewnętrzne Serii M mogą współdziałać z urządzeniami wewnętrznymi serii Mr. Slim. Istnieją też zestawy przyłączeniowe umożliwiające podłączanie urządzeń wewnętrznych Serii M do urządzeń zewnętrznych City Multi VRF. Opis modeli Mr. Slim znajduje się w katalogu produktów Mr. Slim. Łatwe czyszczenie i konserwacja dzięki QuickCleanSet Opcjonalny zestaw Quick Clean sprawia, że czyszczenie jest jeszcze łatwiejsze, a wymiennik ciepła można po prostu odkurzać odkurzaczem. Wyróżniający design Nie tylko walory techniczne, ale także wygląd zewnętrzny urządzeń Serii M zasługuje na wyróżnienie. Poszczególne modele zostały nagrodzone m. in. tytułami Red Dot Award i Good Design Award. Obudowa urządzeń w kolorze białym, ma odcień śnieżnej bieli RAL 90. Modele Serii M mają nowoczesne kształty Flat Panel Design. Zastosowania Single i Multi Split Zestaw LEV do podłączania do systemu City Multi VRF LEVKit LEVKit Singlesplit MXZ Multisplit Urządzenie zewnętrzne City Multi Zestaw Quick Clean Seria M / 05

6 NOWOŚCI W SERII Nowość NEW Urządzenie ścienne Diamond MSZLN Elegancki design odgrywa szczególnie istotną rolę w aranżacji wnętrza wysokiej klasy. Cztery warianty kolorystyczne pozwalają realizować ambitne projekty wnętrz. Urządzenia te to także synonim energooszczędności i wysokiej jakości. Wbudowany odbiornik WiFi Wykrywanie obecności przez czujnik isee 3D Dzielone żaluzje powietrzne do sterowania strumieniem powietrza Tryb nocny Wysoka efektywność energetyczna (+) Bardzo cicha praca tylko 19 db(a) Czynnik chłodniczy R32 Urządzenie ścienne MSZLN35 Możliwość indywidualnego wyboru koloru, od Ruby Red przez Natural White i Pearl White do Onyx Black. Urządzenia zewnętrzne Hyper Heating do pracy Multi Split Nowe urządzenia zewnętrzne Multi Split dzięki zastosowaniu technologii Hyper Heating są urządzeniami, które mogą być stosowane także przy wysokim zapotrzebowaniu na grzanie. Pracują niezawodnie w bardzo szerokim zakresie temperatur. 0 % mocy grzewczej do 15 C na zewnątrz Poszerzony zakres pracy do 25 C na zewnątrz Wysoka sezonowa efektywność energetyczna Zoptymalizowany tryb odszraniania Urządzenia wewnętrzne Serii M pracujące w systemach VRF Nowe rozdzielacze chłodnicze PACMK umożliwiają podłączanie wszystkich urządzeń wewnętrznych Serii M do urządzeń zewnętrznych VRF. Zestaw LEV zawiera zewnętrzny, sterowany elektronicznie zawór rozprężny do urządzeń wewnętrznych, który jest niezbędny do współdziałania z instalacjami VRF. Dzięki temu użytkownik zyskuje znacznie większy wybór możliwych urządzeń wewnętrznych. Ponadto zamiast przewymiarowywać urządzenia zewnętrzne, użytkownik może precyzyjnie zaspokajać zapotrzebowanie na chłodzenie / grzanie przy użyciu mniejszych mocy. Do wyboru są łącznie 33 różne urządzenia wewnętrzne Serii M. Dwa rozdzielacze chłodnicze są dostępne w wersjach z trzema i pięcioma przyłączami, umożliwiając podłączenie ośmiu urządzeń Serii M i Mr. Slim do systemu PUMY. Lista współpracujących urządzeń wewnętrznych Mitsubishi Electric Seria M (indeks wydajności) MSZSF (15 50) MSZEF (18 50) SLZKF (25 0) MSZFH (25 50) MFZKJ (25 50) SEZKD (25 71) MSZGF (0 71) MLZKA (25 50) Mr. Slim (indeks wydajności) PLA(Z)RP (35 71) PCARP (3571) City Multi VRF (indeks wydajności) PMFYP VBME (20 40) PKFYP VHME (32 0) PEFYP VMHE (40 140) PLFYP VLMDE (20 125) PFFYP VKME (20 40) PEFYP VMAE (20 140) PLFYP VCME (15 40) PFFYP VLEME (20 3) PEFYP VMREL (20 32) PLFYP VBME (32 125) PFFYP VLRME (20 3) PEFYP VMS1E (15 3) PKFYP VBME (15 25) PFFYP VLRMME (20 3) PEFYP VMHEF (80 / 140) 0 / Seria M

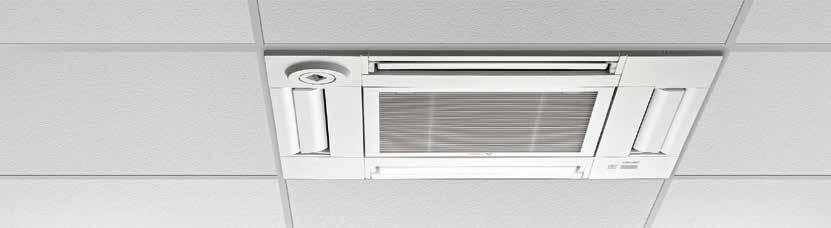

7 ATUTY SERII Nowe 4stronne urządzenia kasetonowe Niewielka wysokość zabudowy sprawia, że nowe 4stronne urządzenia kasetonowe idealnie nadają się do umieszczenia w suficie podwieszanym. Montaż ułatwia także prosta konstrukcja urządzenia. Starannie zaprojektowane Kasety SLZ zaprojektowano tak, by niemal niezauważalnie wtapiały się w zabudowę sufitów. Właśnie dzięki tej cesze wyróżniono je tytułem Good Design Award. Horyzontalny przepływ powietrza Wydmuchiwane powietrze może być skierowane w sześciu różnych kierunkach. W ustawieniu poziomym powietrze rozchodzi się po pomieszczeniu bez przeciągów i nieprzyjemnego nawiewania wprost na przebywające w nim osoby. Podział strumienia powietrza na przykładzie SLZKF0VA Poziome ustawienie żaluzji powietrznych przy wysokości pomieszczenia 2,7 m Przepływ powietrza m/s 2,7 2,0 1,0 0,5 2 Opcjonalny czujnik 3D isee Sensor Czujnik 3D isee jest to wykrywający temperaturę czujnik, który mierzy temperaturę w pomieszczeniu i reaguje na jej zmiany. Ten precyzyjny czujnik stanowi zarazem centrum sterowania dla żaluzji powietrznych. Poprzez ich koordynację można kierować strumienie klimatyzowanego powietrza na jedną lub większą liczbę poruszających się osób lub, zależnie od życzenia, tylko na otaczającą je przestrzeń. Dzięki czemu nie będą odczuwały nieprzyjemnego, bezpośredniego podmuchu powietrza. Wysokość (mm) Odległość od urządzenia wewnętrznego (m) Rozpoznawanie obecności osób w pomieszczeniu Po wykryciu obecności w pomieszczeniu osób urządzenie automatycznie rozpoczyna pracę w ustawieniu poziomym wydmuchu powietrza. Łatwy montaż Specjalny system montażu kasety umożliwia zainstalowanie urządzenia przez jedną osobę. Opcjonalny czujnik isee 3D Rozpoznaje obecność osób w pomieszczeniu Rozpoznaje ilość osób w pomieszczeniu Seria M / 07

8 FUNKCJE Funkcje: Aspekty techniczne Inverter Urządzenie zewnętrzne wyposażone jest w energooszczędną technikę inwerterową. Reuse Piping Inwerterowe urządzenie zewnętrzne wyposażone jest standardowo w rozwiązanie Replace Technology, która umożliwia dalsze użytkowanie dotychczasowej instalacji stosowanej do czynników chłodniczych R22 i R407C*. * Informacje dotyczące zgodności istniejących przekrojów rur z nowymi urządzeniami znajdują się w dokumentacji projektowej. Hyper Heating Certified Quality Certified Quality Technologia ta umożliwia pracę urządzenia przy pełnej mocy nawet przy 15 C. A dolna granica zakresu roboczego obniżona jest aż do 25 C. Klimatyzator typu Split otrzymał znak jakości dla klimatyzatorów pokojowych od zrzeszenia branżowego GebäudeKlima e. V. (FGK). Więcej informacji strona / Seria M

9 FUNKCJE Funkcje: Montaż / serwisowanie Przyłącze świeżego powietrza Auto Restart Ponowne włączenie po awarii sieci zasilającej Poprzez standardowe przyłącze można doprowadzać do pomieszczenia świeże powietrze zewnętrzne. Maksymalna ilość powietrza odpowiada % znamionowej ilości powietrza danego urządzenia. Doprowadzanie powietrza zewnętrznego wymaga wentylatora wspomagającego. Lowtemperature VRF LEVKit Tryb pompy ciepła Za pomocą funkcji pompy ciepła można ogrzewać pomieszczenia w sposób energooszczędny. Wysoka sprawność także przy niskich temperaturach zapewnia niskie zużycie energii. W wielu przypadkach istnieje możliwość zastąpienia konwencjonalnych systemów grzewczych przez pompy ciepła. Możliwość podłączenia do VRF za pomocą zestawu LEV Umożliwia podłączenie urządzeń wewnętrznych Serii M do instalacji City Multi VRF. Zestaw LEV zawiera zewnętrzny, sterowany elektronicznie zawór rozprężny do jednostek zewnętrznych, który jest niezbędny do współdziałania z instalacjami City Multi VRF. Regulator zimowy Wbudowany regulator zimowy umożliwia chłodzenie także przy niskich temperaturach zewnętrznych. Prędkość obrotowa wentylatora urządzenia zewnętrznego obniżana jest automatycznie na tyle, aby ustabilizować ciśnienie skraplania. Gdy urządzenie zewnętrzne wystawione jest na działanie silnego wiatru, niezbędna jest dodatkowa osłona wymiennika. W momencie przywrócenia zasilania urządzenia uruchamiane są automatycznie zgodnie z ostatnio wybranymi ustawieniami. Zapewnia to wysoką niezawodność działania. R 4 A R 32 Fabryczne wypełnienie czynnikiem chłodniczym R4A Fabryczne wypełnienie na 30 m długości przewodów (jeden kierunek).* * Zależnie od typu urządzenia Czynnik chłodniczy R32 R32 (difluormetan [CH2F2]) jest czynnikiem chłodniczym z grupy hydrofluorowęglowodorów. Stosowany jest już od lat jako jeden ze składników czynnika chłodniczego R4A, a jego wartość GWP, wynosząca 75, jest na tyle niska, że już dzisiaj spełnia wymagania rozporządzenia w sprawie Fgazów na 2025 r. Pompka skroplin Urządzenia wyposażone są standardowo we wbudowaną pompkę skroplin, aby uprościć odprowadzanie kondensatu. Wysokość tłoczenia zależy od typu jednostki wewnętrznej. Seria M / 09

10 FUNKCJE Funkcje: Komfort MELCloud 3D 3D isee Sensor Urządzenie można doposażyć w kartę WiFi i zdalnie sterować z poziomu oprogramowania sterującego MELCloud zainstalowanego na smartfonie, tablecie lub komputerze. Econo Cool On/Off 7 Weekly Econo Cool Przyczynia się do oszczędzania energii poprzez automatyczne podniesienie zadanej temperatury o 2 C w trybie chłodzenia. Zmniejszona moc chłodzenia nie jest odczuwana dzięki specjalnemu programowi wentylatora. Bez Econo Cool Z Econo Cool Temperatura zewnętrzna 35 C 35 C Ustawiona wartość zadana 25 C 27 C Odczuwalna temperatura 30 C 29,3 C Programator włączania i wyłączania Za pomocą programatora czasowego włączania i wyłączania można zaprogramować konkretne godziny włączania i wyłączania. Programator tygodniowy Za pomocą programatora tygodniowego można zaprogramować maksymalnie cztery oddzielne operacje włączenia i wyłączenia na każdy dzień. Urządzenie można elastycznie włączać lub wyłączać. Ponadto w każdej operacji włączenia i wyłączenia można indywidualnie ustawić temperaturę. W ten sposób można sterować urządzeniem stosownie do zapotrzebowania i w sposób energooszczędny. Czujnik 3D isee monitoruje pomieszczenie i rozpoznaje, gdzie przebywają ludzie. Na podstawie tych danych urządzenie stara się tak kierować strumień powietrza, aby na osoby przebywające w jego zasięgu, nie był skierowany nieprzyjemny podmuch. Dalsze informacje znajdują się na stronie 07. Silent C Lowheating Wired I SAVE Za pomocą funkcji I SAVE można zapisać preferowany stan roboczy i następnie przywoływać go przez naciśnięcie przycisku I SAVE. Silent Tryb cichej pracy, w którym urządzenie pracuje tak, aby wydawać jak najmniej odgłosów, co jest przydatne np. w nocy. Ochrona przed wyziębieniem Najniższa temperatura, jaką można ustawić w trybie grzania, wynosi C. Umożliwia to oszczędną pracę w nieużywanych pomieszczeniach. Ponadto zapobiega to silnemu wyziębieniu pomieszczenia. Możliwość podłączenia pilota przewodowego Do interfejsu MAC397IFE lub MAC333IFE w urządzeniu można opcjonalnie podłączyć kompaktowy pilot przewodowy PACYT52CRA lub wysokiej klasy pilot przewodowy PAR32MAA. Tryb nocny Tryb nocny to nowa funkcja, która podnosi komfort, automatycznie obniżając poziom hałasu urządzenia zewnętrznego o 3 db(a). Równocześnie dezaktywowana jest dioda LED na urządzeniu wewnętrznym, a w pilocie wyciszana jest akustyczna sygnalizacja wykonywania operacji. / Seria M

11 FUNKCJE Funkcje: Jakość powietrza Horizontal Swing Poziomy Swing Auto Automatyczne sterowanie wentylatorem Żaluzja powietrzna wychyla się w lewo i w prawo, aby objąć zasięgiem także pomieszczenia o dużej powierzchni. Pionowy Swing Zapewnia optymalną ilość powietrza zależnie od zapotrzebowania na moc. Jeśli na krótko po włączeniu potrzebne jest dużo mocy, automatycznie włączany jest wysoki bieg urządzenia. Gdy osiągnięta zostanie wymagana temperatura, ilość powietrza redukowana jest automatycznie. Żaluzja powietrzna wychyla się w górę i w dół, aby powietrze rozprowadzane było po wszystkich obszarach pomieszczenia. Antiallergy Filtr oczyszczający powietrze z jonami srebra Wide & Long Wide & Long Bardzo wysoki stopień filtracji sprawia, że zatrzymywane są cząsteczki już o wielkości 0,01 μm. Specjalne jony srebra unieszkodliwiają unoszące się w powietrzu alergeny. Urządzenie ma bardzo daleki zasięg, który może wynosić nawet 12 m, dzięki czemu może klimatyzować także duże pomieszczenia. Pionowy kąt wylotu powietrza można ustawić w siedmiu różnych kierunkach. Filtr enzymatyczny neutralizujący alergeny Spot airflow (5 patterns) Nano Filtr z jonami srebra Area specific Full airflow Powłoka z zawartością jonów srebra pozwala na uzyskanie wysokiej czystości powietrza poprzez skuteczne usuwanie z pomieszczenia zapachów, bakterii i alergenów. Mycie filtra nie pogarsza skuteczności jego działania. SWING PlasmaDuo PlasmaQuadFilter Poczwórny filtr plazmowy skutecznie oczyszcza powietrze i neutralizuje zapachy. Filtr z jonami srebra Czyszczenie powietrza przez filtr plazmowoenzymatyczny Poprzez jonizację plazmy i naładowanie elektrostatyczne filtra usuwane są nawet najmniejsze cząsteczki, jak np. pyłki, bakterie i inne alergeny. Neutralizacja zapachów przez filtr plazmowozapachowy Dzięki powierzchni liczącej około 300 m 2 filtr niezwykle skutecznie usuwa zapachy z powietrza w pomieszczeniu. Poczwórny filtr plazmowy Plus System oczyszczania powietrza zawiera wydajny poczwórny filtr plazmowy, który jest w stanie usuwać z powietrza mikrocząsteczki o średnicy nawet 2,5 μm. Seria M / 11

12 PRZEGLĄD FUNKCJI Przegląd funkcji Aspekty techniczne Urządzenie ścienne Diamond MSZLN Urządzenia ścienne Delux MSZFH Urządzenia ścienne Premium MSZEF Urządzenia ścienne MSZSF Urządzenia wewnętrzne Inwerterowa Hyper Heating * * Replace Technology Certified Quality Certified Quality Montaż / serwisowanie Tryb pompy ciepła Urządzenia wewnętrzne R 4 A Regulator zimowy Ponowne włączenie po awarii sieci zasilającej Fabryczne napełnienie czynnikiem chłodniczym R4A R 32 Fabryczne napełnienie czynnikiem chłodniczym R32 Urządzenia zewnętrzne Przyłącze świeżego powietrza Możliwość podłączenia do VRF za pomocą zestawu LEV Pompka skroplin Komfort MELCloud Econo Cool Programator włączania i wyłączania Urządzenia zewnętrzne 7 Programator tygodniowy 3D Czujnik 3D isee I SAVE Silent C Ochrona przed wyziębieniem Możliwość podłączenia pilota przewodowego Tryb nocny Jakość powietrza Poziomy Swing Pionowy Swing Urządzenia zewnętrzne Wide & Long Poczwórny filtr plazmowy / Poczwórny filtr plazmowy Plus / / Automatyczne sterowanie wentylatorem Filtr z jonami srebra * Opcja 12 / Seria M

13 PRZEGLĄD FUNKCJI Urządzenia ścienne MSZGF Urządzenia przypodłogowe MFZKJ Urządzenia kasetonowe 1stronne MLZKA Urządzenia kasetonowe 4stronne SLZKF Urządzenia kanałowe SEZKD * * Opis funkcji: strony Seria M / 13

14 PRZEGLĄD URZĄDZEŃ Urządzenia wewnętrzne Indeks wydajności Chłodzenie lub grzaniegrzanie Numery stron NEW Wydajność chłodnicza (kw) Wydajność grzewcza (kw) 1,5 1,8 2,3 2,2 2,5 3,5 4,2 5,0,0 7,1 1,7 2,2 2,5 3,3 3,0 4,0 5,4 5,8 7,0 8,1 Urządzenie ścienne Diamond MSZLN 1 19 Urządzenia ścienne Deluxe MSZFH Urządzenia ścienne Premium MSZEF Urządzenia ścienne MSZSF Urządzenia ścienne MSZGF 2 27 Urządzenia przypodłogowe MFZKJ Urządzenia kasetonowe 1stronne MLZKA Urządzenia kasetonowe 4stronne SLZKF Urządzenia kanałowe SEZKD / Seria M

15 PRZEGLĄD URZĄDZEŃ Urządzenia zewnętrzne Multi Split Maks. liczba jednostek wewnętrznych Wydajność chłodnicza (kw) Wydajność grzewcza (kw) ,3 4,2 5,3 5,4,8 7,2 8,3,2 12,2 12,5 14,0 15,5 4,0 4,5,4 7,0 8, 8, 9,0,5 14,0 14,0 1,0 18,0 MXZ2D33VA, MXZ2D42VA, MXZ2D53VA 38 MXZ3E54VA, MXZ3E8VA 38 MXZ4E72VA, MXZ4E83VA 39 MXZ5E2VA 39 MXZD122VA 39 MXZ2E53VAHZ, MXZ4E83VAHZ 40 PUMYP112VKM/YKM PUMYP125VKM/YKM PUMYP140VKM/YKM 41 Seria M / 15

16 MSZ Urządzenia ścienne Diamond MSZLN Urządzenie ścienne Diamond wyróżnia się nie tylko oryginalnym wyglądem. Jest także wyposażone w wiele nowatorskich funkcji. Czujnik isee 3D Równomierna temperatura Efektywność energetyczna dzięki wykrywaniu obecności Poczwórny filtr plazmowy Plus Unieszkodliwia 99% wszystkich bakterii i alergenów w ciągu 5 minut Natural White Technika Hyper Heating Ustawienie stałej wydajności grzewczej przy temperaturze zewnętrznej do 15 C Dzielone żaluzje powietrzne do sterowania strumieniem powietrza Tryb nocny * Na podstawie testu w pomieszczeniu wzorcowym o objętości 25 m 3 SCOP do 5,2 / SEER do,5 Klasa efektywności energetycznej do + / + Bardzo cicha praca tylko 19 db(a) Karta WiFi MELCloud w wyposażeniu seryjnym Pilot na podczerwień z programatorem tygodniowym w komplecie 1 / Seria M

17 MSZ MUZLN50VGHZ/0VG MUZLN50VG MUZLN25/35VG/VGHZ MSZLN250VG W Urządzenia ścienne Diamond SplitInverter / Chłodzenie i grzanie C 3D 7 3D iseesensor WiFi MELCloud Wired Remote Control Econo Cool Weekly I SAVE Silent Lowheating Set Point Night Horizontal Swing Vertical Swing Auto PlasmaQuad Lowtemperature Cooling Oznaczenie urządzeń wewnętrznych MSZLN25VG W MSZLN35VG W MSZLN50VG W MSZLN0VG W Oznaczenie urządzeń zewnętrznych MUZLN25VG MUZLN35VG MUZLN50VG MUZLN0VG Oznaczenie urządzeń zewnętrznych Hyper Heating MUZLN25VGHZ MUZLN35VGHZ MUZLN50VGHZ Chłodzenie Grzanie Cena Lowtemperature Heating Auto Restart R 32 Precharged Moc chłodnicza (kw) Pobór mocy (kw) SEER Klasa efektywności energetycznej Zakres zastosowania ( C) Certified Quality Inwerterowe urządzenia ścienne MSZLN, chłodzenie / grzanie Moc grzewcza (kw) Pobór mocy (kw) SCOP Klasa efektywności energetycznej Zakres zastosowania ( C) Urządzenie wewnętrzne (EUR) Urządzenie zewnętrzne (EUR) Urządzenie zewnętrzne Hyper Heating (EUR) 2,5 (1,0 3,5) (0,8 3,5)* 0,485,5 (,5)* + ~+4 3,2 (0,8 5,4) (1,0,3)* 0,58 5,2 + 15~+24 (25~+24)* 575, 1.370, 1.889, 3,5 (0,8 4,0) (0,8 4,0)* 0,82 9,5 (9,4)* + ~+4 4,0 (1,0,3) (1,0,)* 0,8 5,1 + 15~+24 (25~+24)* 800, 1.74, 2.13, 5,0 (1,0,0) (1,4 5,8)* 1,38 8,5 (7,)* + ()* ~+4,0 (1,0 8,2) (1,8 8,7)* 1,48 4, 15~+24 (25~+24)* 1.113, 1.892, 2.151,,1 (1,4,9) 1,79 7,5 ~+4,8 (1,8 9,3) 1,81 4, 15~ , 2.271, Oznaczenie urządzeń wewnętrznych MSZLN25VG W MSZLN35VG W MSZLN50VG W MSZLN0VG W Wydatek powietrza w trybie chłodzenia N/Ś/W (m 3 /h) 258/42/ /42/ /534/3 42/3/72 Poziom hałasu db(a) N/W 19/3 19/3 27/39 29/45 Wymiary (mm) Szerokość Głębokość Wysokość Masa (kg) 15,5 15,5 15,5 15,5 Oznaczenie urządzeń zewnętrznych MUZLN25VG/VGHZ MUZLN35VG/VGHZ MUZLN50VG/VGHZ MUZLN0VG Wydatek powietrza (m 3 /h) (2028)* 2400 (2928)* 300 Poziom hałasu przy chłodzeniu/grzaniu db(a) 4 / / / / 55 Wymiary (mm) Szer./Gł./Wys. 800/285/ /285/ /285/714 (840/330/880)* 840/330/880 Masa (kg) (3)* 40 (55)* 55 Parametry chłodnicze Całkowita długość instalacji chłodniczej (m) (30)* 30 Maks. różnica poziomów (m) (15)* 15 Typ / ilość (kg) / maks. ilość (kg) czynnika chłodniczego (kg) GWP / ekwiwalent CO 2 (t) / maks. ekwiwalent CO 2 (t) R32 / 1,00 / 1,2 75 / 0,8 / 0, R32 / 1,00 / 1,2 75 / 0,8 / 0, R32 / 1,25 / 1,51 (R32 / 1,45 / 1,91)* 75 / 0,85 / 1,03 (75 / 0,98 / 1,3)* Ilość czynnika chłodniczego napełnianego fabrycznie na (m) Dodatkowa ilość czynnika chłodniczego (g/m) Przyłącza chłodnicze Ø (mm) Parametry elektryczne ciecz gaz R32 / 1,45 / 1,91 75 / 0,98 / 1,3 Napięcie zasilania (V, faza, Hz) , 1, , 1, ,1, ,1, 50 Prąd pracy (A) Chłodzenie Grzanie 2,5 3,0 Zalecany przekrój przewodów podłączenie urządzenia zewnętrznego (mm²) 3 x 1,5 3 x 1,5 3 x 1,5 3 x 2,5 Zalecany przekrój przewodów urządzenie wewnętrzne urządzenie zewnętrzne (mm²) 3,9 4,0 4 x 1,5 4 x 1,5 4 x 1,5 4 x 1,5 Zalecana wielkość bezpiecznika (A) (12)* 1 1 * Tylko dla urządzeń Hyper Heating MUZLN25/35/50VGHZ Poziom hałasu jednostki wewnętrznej mierzony 1 m przed i 0,8 m poniżej jednostki w trybie chłodzenia,3,8 12 7,9 7,9 Nasze urządzenia klimatyzacyjne i pompy ciepła zawierają fluorowane gazy cieplarniane R4A, R407C, R134a, R32. Więcej informacji znaleźć można w odpowiedniej instrukcji obsługi. Seria M / 17

18 MSZ Urządzenia ścienne Diamond MSZLN Urządzenie ścienne Diamond wpada w oko nie tylko za sprawą nietypowego wyglądu. Jest także wyposażone w wiele nowatorskich funkcji. Czujnik isee 3D Równomierna temperatura Efektywność energetyczna dzięki wykrywaniu obecności Poczwórny filtr plazmowy Plus Unieszkodliwia 99% wszystkich bakterii i alergenów w ciągu 5 minut Ruby Red Pearl White Onyx Black Technika Hyper Heating Ustawienie stałej wydajności grzewczej przy temperaturze zewnętrznej do 15 C Funkcja Double Vane Podwójne żaluzje powietrzne umożliwiają uzyskanie różnych strumieni powietrza Bezpośredni lub pośredni przepływ powietrza Różne kolory z pasującymi pilotami Pięknie lakierowana powierzchnia o strukturze Hairline Tryb nocny SCOP do 5,2 / SEER do,5 Klasa efektywności energetycznej do + / + Bardzo cicha praca tylko 19 db(a) Karta WiFi MELCloud w wyposażeniu seryjnym Pilot na podczerwień z programatorem tygodniowym w komplecie * Na podstawie testu w pomieszczeniu wzorcowym o objętości 25 m 3 18 / Seria M

19 MSZ MUZLN50VGHZ/0VG MUZLN50VG MUZLN25/35VG/VGHZ MSZLN250VG V MSZLN250VG B MSZLN250VG R Urządzenia ścienne Diamond SplitInverter / Chłodzenie i grzanie C 3D 7 3D iseesensor WiFi MELCloud Wired Remote Control Econo Cool Weekly I SAVE Silent Lowheating Set Point Night Horizontal Swing Vertical Swing Auto PlasmaQuad Lowtemperature Cooling Oznaczenie urządzeń wewnętrznych MSZLN25VG V/B/R MSZLN35VG V/B/R MSZLN50VG V/B/R MSZLN0VG V/B/R Oznaczenie urządzeń zewnętrznych MUZLN25VG MUZLN35VG MUZLN50VG MUZLN0VG Oznaczenie urządzeń zewnętrznych Hyper Heating MUZLN25VGHZ MUZLN35VGHZ MUZLN50VGHZ Chłodzenie Grzanie Cena Lowtemperature Heating Auto Restart R 32 Precharged Moc chłodnicza (kw) Pobór mocy (kw) SEER Klasa efektywności energetycznej Zakres zastosowania ( C) Certified Quality Inwerterowe urządzenia ścienne MSZLN, chłodzenie / grzanie Moc grzewcza (kw) Pobór mocy (kw) SCOP Klasa efektywności energetycznej Zakres zastosowania ( C) Urządzenie wewnętrzne (EUR) Urządzenie zewnętrzne (EUR) Urządzenie zewnętrzne Hyper Heating (EUR) 2,5 (1,0 3,5) (0,8 3,5)* 0,485,5 (,5)* + ~+4 3,2 (0,8 5,4) (1,0,3)* 0,58 5,2 + 15~+24 (25~+24)* 95, 1.370, 1.889, 3,5 (0,8 4,0) (0,8 4,0)* 0,82 9,5 (9,4)* + ~+4 4,0 (1,0,3) (1,0,)* 0,8 5,1 + 15~+24 (25~+24)* 940, 1.74, 2.13, 5,0 (1,0,0) (1,4 5,8)* 1,38 8,5 (7,)* + ()* ~+4,0 (1,0 8,2) (1,8 8,7)* 1,48 4, 15~+24 (25~+24)* 1.309, 1.892, 2.151,,1 (1,4,9) 1,79 7,5 ~+4,8 (1,8 9,3) 1,81 4, 15~ , 2.271, Oznaczenie urządzeń wewnętrznych MSZLN25VG V/B/R MSZLN35VG V/B/R MSZLN50VG V/B/R MSZLN0VG V/B/R Wydatek powietrza w trybie chłodzenia N/Ś/W (m 3 /h) 258/42/ /42/ /534/3 42/3/72 Poziom hałasu db(a) N/W 19/3 19/3 27/39 29/45 Wymiary (mm) Szerokość Głębokość Wysokość Masa (kg) 15,5 15,5 15,5 15,5 Oznaczenie urządzeń zewnętrznych MUZLN25VG/VGHZ MUZLN35VG/VGHZ MUZLN50VG/VGHZ MUZLN0VG Wydatek powietrza (m 3 /h) (2028)* 2400 (2928)* 300 Poziom hałasu przy chłodzeniu/grzaniu db(a) 4 / / / / 55 Wymiary (mm) Szer./Gł./Wys. 800/285/ /285/ /285/714 (840/330/880)* 840/330/880 Masa (kg) (3)* 40 (55)* 55 Parametry chłodnicze Całkowita długość instalacji chłodniczej (m) (30)* 30 Maks. różnica poziomów (m) (15)* 15 Typ / ilość (kg) / maks. ilość (kg) czynnika chłodniczego (kg) GWP / ekwiwalent CO 2 (t) / maks. ekwiwalent CO 2 (t) R32 / 1,00 / 1,2 75 / 0,8 / 0, R32 / 1,00 / 1,2 75 / 0,8 / 0, R32 / 1,25 / 1,51 (R32 / 1,45 / 1,91)* 75 / 0,85 / 1,03 (75 / 0,98 / 1,3)* Ilość czynnika chłodniczego napełnianego fabrycznie na (m) Dodatkowa ilość czynnika chłodniczego (g/m) Przyłącza chłodnicze Ø (mm) Parametry elektryczne ciecz gaz R32 / 1,45 / 1,91 75 / 0,98 / 1,3 Napięcie zasilania (V, faza, Hz) , 1, , 1, ,1, ,1, 50 Prąd pracy (A) Chłodzenie Grzanie 2,5 3,0 Zalecany przekrój przewodów podłączenie urządzenia zewnętrznego (mm²) 3 x 1,5 3 x 1,5 3 x 1,5 3 x 2,5 Zalecany przekrój przewodów urządzenie wewnętrzne urządzenie zewnętrzne (mm²) 3,9 4,0 4 x 1,5 4 x 1,5 4 x 1,5 4 x 1,5 Zalecana wielkość bezpiecznika (A) (12)* 1 1 * Tylko dla urządzeń Hyper Heating MUZLN25/35/50VGHZ Poziom hałasu jednostki wewnętrznej mierzony 1 m przed i 0,8 m poniżej jednostki w trybie chłodzenia,3,8 12 7,9 7,9 Nasze urządzenia klimatyzacyjne i pompy ciepła zawierają fluorowane gazy cieplarniane R4A, R407C, R134a, R32. Więcej informacji znaleźć można w odpowiedniej instrukcji obsługi. Seria M / 19

20 MSZ Urządzenia ścienne Deluxe MSZFH Urządzenie ścienne Deluxe zaprojektowane zostało z myślą o komforcie użytkowników. Czujnik 3D isee rozpoznaje obecność osób w pomieszczeniu i stosownie do ich położenia reguluje rozkład wydmuchiwanego powietrza. Czujnik 3D isee Sensor with eight elements Czujnik isee 3D Równomiernie rozprowadzane powietrze Oszczędność energii dzięki funkcji rozpoznawania obecności osób w pomieszczeniu Filtr PlasmaQuad W ciągu 5 minut unieszkodliwia 99 % wszystkich alergenów i bakterii obecnych w pomieszczeniu* Funkcja Natural Flow Breeze Dokładna regulacja ilości powietrza Precyzyjne sterowanie strumieniami powietrza Czujnik skanuje pomieszczenie na ośmiu poziomach od prawej do lewej Na każdym poziomie wykonywane są pomiary w 94 punktach Funkcja Double Vane Dwudzielne żaluzje powietrzne pozwalają uzyskiwać strumienie powietrza o różnym zasięgu Nawiew bezpośredni lub pośredni Hyper Heating Praca urządzenia możliwa przy pełnej mocy nawet przy 15 C isave Możliwość zapisania preferowanych ustawień trybu pracy Wyróżniony w testach Urządzenie Deluxe zostało wyróżnione przez niemiecką Fundację Testów produktowych (Stiftung Warentest) tytułem zwycięzca testu (Testsieger) SCOP do 5.1 / SEER do 9,1 Klasa efektywności energetycznej do + / + Poziom hałasu od 20 db(a) Pilot bezprzewodowy z programatorem tygodniowym w zestawie * w pomieszczeniu o powierzchni 25 m 3 Akcesoria Oznaczenie typu Opis Ilość Cena (EUR) MAC2380FT Filtr oczyszczający powietrze z jonami srebra (filtr 250, zamienny) MAC3000FTE Plazmowy filtr neutralizujący zapachy (filtr zamienny) 335, Urządzenie ścienne Delux zwyciężyło w teście Stiftung Warentest. T E S T S I E G E R GUT (2,0) Im Test: 12 Klimageräte Produkt/Dienstleistung: MSZFH25VE/ MUZFH25VE Ausgabe: 07/ CY74 20 / Seria M

21 MSZ MUZFH25 35VE/VEHZ MUZFH50VE/VEHZ MSZFH2550VE Urządzenia ścienne Deluxe SplitInverter / Chłodzenie i grzanie 3D 3D iseesensor WiFi Wired Econo Cool Weekly I SAVE Silent Lowheating Horizontal Swing Vertical Swing MELCloud Remote Control Set Point Lowtemperature Cooling Oznaczenie urządzeń wewnętrznych MSZFH25VE MSZFH35VE MSZFH50VE Oznaczenie urządzeń zewnętrznych MUZFH25VE MUZFH35VE MUZFH50VE Oznaczenie urządzeń zewnętrznych Hyper Heating MUZFH25VEHZ MUZFH35VEHZ MUZFH50VEHZ Chłodzenie Grzanie Cena Lowtemperature Heating VRF LEVKit Auto Restart Moc chłodnicza (kw) Pobór mocy (kw) SEER Klasa efektywności energetycznej Zakres zastosowania ( C) Moc grzewcza (kw) Pobór mocy (kw) SCOP Klasa efektywności energetycznej Zakres zastosowania ( C) Urządzenie wewnętrzne (EUR) Urządzenie zewnętrzne (EUR) Urządzenie zewnętrzne Hyper Heating (EUR) 7 R 4 A Precharged Certified Quality Inwerterowe urządzenia ścienne MSZFH, chłodzenie / grzanie 2,5 (1,4 3,5) (0,8 3,5)* 0,485 9,1 + ~+4 3,2 (1,8 5,5) (1,0,3)* 0,58 5,1 (4,9)* + ()* 15~+24 (25~+24)* 40, 1.0, 1.420, C 3,5 (0,8 4,0) (0,8 4,0)* 0,82 8,9 + ~+4 4,0 (1,0,3) (1,0,)* 0,8 5,1 (4,8)* + ()* 15~+24 (25~+24)* 580, 1.20, 1.30, Auto PlasmaQuad 5,0 (1,9,0) (1,9,0)* 1,38 7,2 ~+4,0 (1,7 8,7) (1,7 8,7)* 1,48 4, (4,2)* (A+)* 15~+24 (25~+24)* 890, 1.490, 1.945, Oznaczenie urządzeń wewnętrznych MSZFH25VE MSZFH35VE MSZFH50VE Wydatek powietrza w trybie chłodzenia N/Ś/W (m 3 /h) 234/378/51 234/378/51 384/51/0 Poziom hałasu db(a) N/W 20/3 21/3 27/39 Wymiary (mm) Szerokość Głębokość Wysokość (+17) (+17) (+17) Masa (kg) 13,5 13,5 13,5 Oznaczenie urządzeń zewnętrznych MUZFH25VE/VEHZ MUZFH35VE/VEHZ MUZFH50VE/VEHZ Wydatek powietrza (m 3 /h) Poziom hałasu przy chłodzeniu/grzaniu db(a) 4 / / / 54 Wymiary (mm) Szer./Gł./Wys. 800/285/ /285/ /330/880 Masa (kg) Parametry chłodnicze Całkowita długość instalacji chłodniczej (m) Maks. różnica poziomów (m) Typ / ilość (kg) / maks. ilość (kg) czynnika chłodniczego (kg) GWP / ekwiwalent CO 2 (t) / maks. ekwiwalent CO 2 (t) R4A / 1,15 / 1, / 2,41 / 3,23 R4A / 1,15 / 1, / 2,41 / 3,23 R4A / 1,55 / 2, / 3,24 / 4,21 Ilość czynnika chłodniczego napełnianego fabrycznie na (m) Dodatkowa ilość czynnika chłodniczego (g/m) Przyłącza chłodnicze Ø (mm) ciecz gaz 12 Parametry elektryczne Napięcie zasilania (V, faza, Hz) , 1, , 1, ,1, 50 Prąd pracy (A) Chłodzenie Grzanie Zalecany przekrój przewodów podłączenie urządzenia zewnętrznego (mm²) Zalecany przekrój przewodów urządzenie wewnętrzne urządzenie zewnętrzne (mm²) 2, 2,9 3,9 3,8 3 x 1,5 3 x 1,5 3 x 2,5 4 x 1,5 4 x 1,5 4 x 1,5 Zalecana wielkość bezpiecznika (A) (12)* 1 * Tylko dla urządzeń Hyper Heating MUZFH25/35/50VEHZ Poziom hałasu jednostki wewnętrznej mierzony 1 m przed i 0,8 m poniżej jednostki w trybie chłodzenia,7,9 Nasze urządzenia klimatyzacyjne i pompy ciepła zawierają fluorowane gazy cieplarniane R4A, R407C, R134a, R32. Więcej informacji znaleźć można w odpowiedniej instrukcji obsługi. Seria M / 21

22 MSZ Urządzenia ścienne Premium MSZEF Dekoracyjne urządzenia ścienne Premium to udane połączenie designu z nowatorską techniką klimatyzacyjną. Premium Design Smukła, elegancka obudowa urządzenia Dostępne w kolorach: czerń, biel, srebro Elestyczna praca Możliwość pracy w systemach City Multi VRF dzięki zastosowaniu LEVKit Zamknięta Otwarta Filtr z jonami srebra Powłoka z zawartością jonów srebra pozwala na uzyskanie wysokiej czystości powietrza poprzez skuteczne usuwanie z pomieszczenia zapachów, bakterii i alergenów. Mycie filtra nie pogarsza skuteczności jego działania. isave Możliwość zapamiętywania preferowanych ustawień trybu pracy SCOP do 4.7 / SEER do 8.5 Klasa efektywności energetycznej do / + Poziom hałasu od 21 db(a) Pilot bezprzewodowy z programatorem tygodniowym w zestawie Akcesoria Oznaczenie typu Opis Ilość Cena (EUR) MAC2370FT Filtr oczyszczający powietrze z jonami srebra (filtr zamienny) 290, 22 / Seria M

23 MSZ MUZEF25 50VE MSZEF1850VEW MSZEF1850VES MSZEF1850VEB Dekoracyjne urządzenia ścienne Premium SplitInverter / Chłodzenie i grzanie C 7 WiFi MELCloud Wired Remote Control I SAVE Silent Lowheating Set Point Weekly Econo Cool Auto Vertical Swing Silver Ion R 4 A Certified Quality VRF LEVKit Lowtemperature Cooling Lowtemperature Heating Auto Restart Precharged Inwerterowe urządzenia ścienne MSZEF, chłodzenie / grzanie Oznaczenie urządzeń wewnętrznych MSZEF18VE W/B/S MSZEF22VE W/B/S MSZEF25VE W/B/S MSZEF35VE W/B/S MSZEF42VE W/B/S MSZEF50VE W/B/S Oznaczenie urządzeń zewnętrznych Multi Split MXZ Multi Split MXZ MUZEF25VE MUZEF35VE MUZEF42VE MUZEF50VE Chłodzenie Moc chłodnicza (kw) Pobór mocy (kw) SEER Klasa efektywności energetycznej Zakres zastosowania ( C) 1,8 2,2 2,5 (1,2 3,4) 0,545 8,5 + ~+4 3,5 (1,4 4,0) 0,9 8,5 + ~+4 4,2 (0,9 4,) 1,280 7,7 ~+4 5,0 (1,4 5,4) 1,50 7,2 ~+4 Grzanie Cena Moc grzewcza (kw) Pobór mocy (kw) SCOP Klasa efektywności energetycznej Zakres zastosowania ( C) Urządzenie wewnętrzne (EUR) Urządzenie zewnętrzne (EUR) 3,3 395, 3,3 430, 3,2 (1,1 4,2) 0,700 4,7 15~ , 1.005, 4,0 (1,8 5,5) 0,955 4, 15~ , 1.200, 5,4 (1,4,3) 1,40 4, 15~+24 95, 1.330, 5,8 (1, 7,5) 1,55 4,5 A+ 15~ , 1.425, Oznaczenie urządzeń wewnętrznych MSZEF18VE W/B/S MSZEF22VE W/B/S MSZEF25VE W/B/S MSZEF35VE W/B/S MSZEF42VE W/B/S MSZEF50VE W/B/S Wydatek powietrza w trybie chłodzenia (m 3 /h) N/W 240/ / / / / /558 Poziom hałasu db(a) N/W 21/3 21/3 21/3 21/3 28/39 30/40 Wymiary (mm) Szerokość Głębokość Wysokość Masa (kg) 11,5 11,5 11,5 11,5 11,5 11,5 Oznaczenie urządzeń zewnętrznych Multi Split MXZ Multi Split MXZ MUZEF25VE MUZEF35VE MUZEF42VE MUZEF50VE Wydatek powietrza (m 3 /h) Poziom hałasu przy chłodzeniu/grzaniu db(a) 47 / / / / 52 Wymiary Szer./Gł./Wys. 800/285/ /285/ /285/ /330/880 Masa (kg) Parametry chłodnicze Całkowita długość instalacji chłodniczej (m) Maks. różnica poziomów (m) Typ / ilość (kg) / maks. ilość (kg) czynnika chłodniczego (kg) GWP / ekwiwalent CO 2 (t) / maks. ekwiwalent CO 2 (t) R4A / 0,80 / 1, / 1,8 / 2, R4A / 1,15 / 1, / 2,41 / 3, R4A / 1,15 / 1, / 2,41 / 3,23 Ilość czynnika chłodniczego napełnianego fabrycznie na (m) Dodatkowa ilość czynnika chłodniczego (g/m) Przyłącza chłodnicze Ø (mm) Parametry elektryczne ciecz gaz R4A / 1,45 / 1, / 3,03 / 4 Napięcie zasilania (V, faza, Hz) , 1, , 1, , 1, , 1, 50 Prąd pracy (A) 2,9 4,2 5,7,9 Zalecany przekrój przewodów podłączenie urządzenia zewnętrznego (mm²) Zalecany przekrój przewodów urządzenie wewnętrzne urządzenie zewnętrzne (mm²) 3 x 1,5 3 x 1,5 3 x 1,5 3 x 2,5 4 x 1,5 4 x 1,5 4 x 1,5 4 x 1,5 Zalecana wielkość bezpiecznika (A) 1 Poziom hałasu jednostki wewnętrznej mierzony 1 m przed i 0,8 m poniżej jednostki w trybie chłodzenia 12 Nasze urządzenia klimatyzacyjne i pompy ciepła zawierają fluorowane gazy cieplarniane R4A, R407C, R134a, R32. Więcej informacji znaleźć można w odpowiedniej instrukcji obsługi. Seria M / 23

24 MSZ Kompaktowe urządzenia ścienne MSZSF Do energooszczędnej klimatyzacji bardzo małych, ale także większych pomieszczeń znakomicie nadają się kompaktowe modele ścienne. Dual Air Guide Dual Air Guide Ustawienie żaluzji powietrznych można indywidualnie regulować stosownie do potrzeb Optymalny rozdział strumienia powietrza podczas trybu ogrzewania Filtr z jonami srebra Powłoka z zawartością jonów srebra pozwala na uzyskanie wysokiej czystości powietrza poprzez skuteczne usuwanie z pomieszczenia zapachów, bakterii i alergenów. Mycie filtra nie pogarsza skuteczności jego działania. Tryb chłodzenia W trybie chłodzenia strumień powietrza płynie poziomo, aby nie kierować strumienia powietrza bezpośrednio w osoby przebywające w pomieszczeniu. Tryb ogrzewania W trybie ogrzewania strumień powietrza skierowany jest pionowo, zatem dociera np. do stóp. isave Możliwość zapisania preferowanych ustawień trybu pracy Elastyczna praca Dostępna wersja o wydajności chłodniczej 1,5 kw w przypadku Multisplit Łatwy sposób montażu SCOP do 4.4 / SEER do 7. Klasa efektywności energetycznej do A+ / Poziom hałasu od 19 db(a) Pilot bezprzewodowy z programatorem tygodniowym w zestawie Akcesoria Oznaczenie typu Opis Ilość Cena (EUR) MAC2370FT Filtr oczyszczający powietrze z jonami srebra (do 290, indeksów mocy 25 50) 24 / Seria M

25 MSZ MUZSF2542VE MUZSF50VE MSZSF15 20VA MSZSF2550VE Kompaktowe urządzenia ścienne Inwerterowe urządzenia Multisplit / Chłodzenie i grzanie 7 C WiFi MELCloud Wired Remote Control Econo Cool Weekly I SAVE Silent Lowheating Set Point Vertical Swing Auto Silver Ion R 4 A Certified Quality Lowtemperature Cooling Lowtemperature Heating VRF LEVKit Auto Restart Precharged Inwerterowe urządzenia ścienne MSZSF, chłodzenie / grzanie Oznaczenie urządzeń wewnętrznych MSZSF15VA MSZSF20VA MSZSF25VE MSZSF35VE MSZSF42VE MSZSF50VE Oznaczenie urządzeń zewnętrznych Multi Split MXZ Multi Split MXZ MUZSF25VE MUZSF35VE MUZSF42VE MUZSF50VE Chłodzenie Moc chłodnicza (kw) Pobór mocy (kw) SEER Klasa efektywności energetycznej Zakres zastosowania ( C) 1,5 (0,8 2,1) 2,0 (0,9 2,8) 2,5 (0,9 3,4) 0,0 7, ~+4 3,5 (1,1 3,8) 1,08 7,2 ~+4 4,2 (0,8 4,5) 1,34 7,5 ~+4 5,0 (1,4 5,4) 1, 7,2 ~+4 Grzanie Cena Moc grzewcza (kw) Pobór mocy (kw) SCOP Klasa efektywności energetycznej Zakres zastosowania ( C) Urządzenie wewnętrzne (EUR) Urządzenie zewnętrzne (EUR) 1,7 (0,9 2,4) 320, 2,2 (0,8 3,9) 340, 3,2 (1,0 4,1) 0,78 4,4 A+ 15~+24 30, 770, 4,0 (1,3 4,) 1,03 4,4 A+ 15~ , 950, 5,4 (1,3,0) 1,58 4,4 A+ 15~+24 20, 1.05, 5,8 (1,4 7,3) 1,70 4,4 A+ 15~+24 0, 1.135, Oznaczenie urządzeń wewnętrznych MSZSF15VA MSZSF20VA MSZSF25VE MSZSF35VE MSZSF42VE MSZSF50VE Wydatek powietrza w trybie chłodzenia (m 3 /h) N/W 2/330 2/ / / /474 30/492 Poziom hałasu db(a) N/W 21/35 21/35 19/3 19/3 2/38 28/40 Wymiary (mm) Szerokość Głębokość Wysokość Masa (kg) 7,7 7,7 Oznaczenie urządzeń zewnętrznych Multi Split MXZ Multi Split MXZ MUZSF25VE MUZSF35VE MUZSF42VE MUZSF50VE Wydatek powietrza (m 3 /h) Poziom hałasu przy chłodzeniu/grzaniu db(a) 47 / / / / 52 Wymiary (mm) Szer./Gł./Wys. 800/285/ /285/ /285/ /330/880 Masa (kg) Parametry chłodnicze Całkowita długość instalacji chłodniczej (m) Maks. różnica poziomów (m) Typ / ilość (kg) / maks. ilość (kg) czynnika chłodniczego (kg) GWP / ekwiwalent CO 2 (t) / maks. ekwiwalent CO 2 (t) R4A / 0,70 / 1, / 1,47 / 2, R4A / 0,80 / 1, / 1,8 / 2, R4A / 1,15 / 1, / 2,41 / 3,23 Ilość czynnika chłodniczego napełnianego fabrycznie na (m) Dodatkowa ilość czynnika chłodniczego (g/m) Przyłącza chłodnicze Ø (mm) Parametry elektryczne ciecz gaz R4A / 1,55 / 2, / 3,24 / 4,21 Napięcie zasilania (V, faza, Hz) , 1, , 1, , 1, , 1, 50 Zalecany przekrój przewodów podłączenie urządzenia zewnętrznego (mm²) Zalecany przekrój przewodów urządzenie wewnętrzne urządzenie zewnętrzne (mm²) 3 x 1,5 3 x 1,5 3 x 1,5 3 x 2,5 4 x 1,5 4 x 1,5 4 x 1,5 4 x 1,5 Zalecana wielkość bezpiecznika (A) 1 Poziom hałasu jednostki wewnętrznej mierzony 1 m przed i 0,8 m poniżej jednostki w trybie chłodzenia 12 Nasze urządzenia klimatyzacyjne i pompy ciepła zawierają fluorowane gazy cieplarniane R4A, R407C, R134a, R32. Więcej informacji znaleźć można w odpowiedniej instrukcji obsługi. Seria M / 25

26 MSZ Urządzenia ścienne Standard MSZGF Urządzenia MSZGF sprawdzą się świetnie przy klimatyzowaniu większych pomieszczeń. Strumień powietrza o dalekim zasięgu Idealne do dużych pomieszczeń Duży zasięg do 12 m Pionowy kąt wylotu powietrza można ustawić w siedmiu rożnych kierunkach. Filtr z jonami srebra Powłoka z zawartością jonów srebra pozwala na uzyskanie wysokiej czystości powietrza poprzez skuteczne usuwanie z pomieszczenia zapachów, bakterii i alergenów. Mycie filtra nie pogarsza skuteczności jego działania. SCOP do 4.3 / SEER do.8 Klasa efektywności energetycznej do A+ / Poziom hałasu do 29 db(a) Pilot bezprzewodowy z programatorem tygodniowym w zestawie Akcesoria Oznaczenie typu Opis Ilość Cena (EUR) MAC230FT Filtr oczyszczający powietrze z jonami srebra 450, 2 / Seria M

27 MSZ MUZGF0/71VE MSZGF071VE Standardowe urządzenia ścienne SplitInverter / Chłodzenie i grzanie WiFi MELCloud Lowtemperature Cooling Oznaczenie urządzeń wewnętrznych MSZGF0VE MSZGF71VE Oznaczenie urządzeń zewnętrznych MUZGF0VE MUZGF71VE Chłodzenie Grzanie Cena Wired Remote Control Lowtemperature Heating Econo Cool Quick Clean Body 7 Weekly Auto Restart Moc chłodnicza (kw) Pobór mocy (kw) SEER Klasa efektywności energetycznej Zakres zastosowania ( C) Moc grzewcza (kw) Pobór mocy (kw) SCOP Klasa efektywności energetycznej Zakres zastosowania ( C) Urządzenie wewnętrzne (EUR) Urządzenie zewnętrzne (EUR) I SAVE R 4 A Precharged Certified Quality,0 (1,5 7,5) 1,79,8 ~+4,8 (2,0 9,3) 1,81 4,3 A+ 15~ , 1.320, Lowheating Set Point Inwerterowe urządzenia ścienne MSZGF, chłodzenie / grzanie Silent C Horizontal Swing Vertical Swing Auto 7,1 (2,4 8,7) 2,13,8 ~+4 8,1 (2,2 9,9) 2,23 4,2 A+ 15~ , 1.590, Wide & Long Silver Ion Oznaczenie urządzeń wewnętrznych MSZGF0VE MSZGF71VE Wydatek powietrza w trybie chłodzenia (m 3 /h) N/W 588/98 582/8 Poziom hałasu db(a) N/W 29/49 30/49 Wymiary (mm) Szerokość Głębokość Wysokość Masa (kg) 1 1 Oznaczenie urządzeń zewnętrznych MUZGF0VE MUZGF71VE Wydatek powietrza (m 3 /h) Poziom hałasu przy chłodzeniu/grzaniu db(a) 55 / / 55 Wymiary (mm) Szer./Gł./Wys. 840/330/ /330/880 Masa (kg) Parametry chłodnicze Całkowita długość instalacji chłodniczej (m) Maks. różnica poziomów (m) Typ / ilość (kg) / maks. ilość (kg) czynnika chłodniczego (kg) GWP / ekwiwalent CO 2 (t) / maks. ekwiwalent CO 2 (t) R4A / 1,55 / 1, / 3,24 / 4,08 Ilość czynnika chłodniczego napełnianego fabrycznie na (m) Dodatkowa ilość czynnika chłodniczego (g/m) Przyłącza chłodnicze Ø (mm) Parametry elektryczne ciecz gaz R4A / 1,90 / 3, / 3,97 /,27 Napięcie zasilania (V, faza, Hz) , 1, , 1, 50 Prąd pracy (A) 7,8 9,3 Zalecany przekrój przewodów podłączenie urządzenia zewnętrznego (mm²) Zalecany przekrój przewodów urządzenie wewnętrzne urządzenie zewnętrzne (mm²) 1 3 x 2,5 3 x 2,5 4 x 1,5 4 x 1,5 Zalecana wielkość bezpiecznika (A) Poziom hałasu jednostki wewnętrznej mierzony 1 m przed i 0,8 m poniżej jednostki w trybie chłodzenia Nasze urządzenia klimatyzacyjne i pompy ciepła zawierają fluorowane gazy cieplarniane R4A, R407C, R134a, R32. Więcej informacji znaleźć można w odpowiedniej instrukcji obsługi. Seria M / 27

28 MFZ Urządzenia przypodłogowe MFZKJ Urządzenie przypodłogowe MFZKJ wyróżnia się nowoczesną i prostą stylistyką, ktora optymalnie wtapia się we wnętrza o rożnym wystroju. Niewielkie wymiary przekładają się na elastyczność montażu, co pozwala na dyskretne wkomponowanie nowych jednostek przypodłogowych w pomieszczeniu. Funkcja Multiflow Vane Dzięki funkcji Multiflow Vane strumień powietrza można kierować zgodnie z potrzebami użytkownika za pomocą dwóch nowo zaprojektowanych żaluzji powietrznych. Tryb ogrzewania Ciepłe powietrze nadmuchiwane jest w dwóch kierunkach w górę i w dół Stała temperatura w całym pomieszczeniu Szybki tryb ogrzewania umożliwia błyskawiczne nagrzanie pomieszczenia. Tryb chłodzenia Chłodne powietrze kierowane jest ku górze Taki sposób nadmuchu powietrza podnosi efektywność chłodzenia Tryb ogrzewania Tryb chłodzenia Elastyczna praca Trzy możliwości instalacji: wolnostojąca, zabudowana, wisząca isave Możliwość zapisania preferowanych ustawień trybu pracy SCOP do 4.4 / SEER do 8.5 Klasa efektywności energetycznej do A+ / + Poziom hałasu od 20 db(a) Pilot bezprzewodowy z programatorem tygodniowym w zestawie Akcesoria Oznaczenie typu Opis Ilość Cena (EUR) MAC2370FT Filtr oczyszczający powietrze z jonami srebra (filtr zamienny) 290, 28 / Seria M

29 MFZ MUFZKJ25/35VE/VEHZ MUFZKJ50VE/VEHZ MFZKJ2550VE Kompaktowe urządzenia przypodłogowe SplitInverter / Chłodzenie i grzanie 7 C R 4 A WiFi MELCloud Wired Remote Control Econo Cool Weekly I SAVE Silent Lowheating Vertical Swing Auto Lowtemperature Set Point Cooling Lowtemperature Heating VRF LEVKit Auto Restart Precharged Certified Quality Inwerterowe urządzenia przypodłogowe MFZKJ, chłodzenie / grzanie Oznaczenie urządzeń wewnętrznych MFZKJ25VE MFZKJ35VE MFZKJ50VE Oznaczenie urządzeń zewnętrznych MUFZKJ25VE MUFZKJ35VE MUFZKJ50VE Oznaczenie urządzeń zewnętrznych Hyper Heating MUFZKJ25VEHZ MUFZKJ35VEHZ MUFZKJ50VEHZ Chłodzenie Grzanie Cena Moc chłodnicza (kw) Pobór mocy (kw) SEER Klasa efektywności energetycznej Zakres zastosowania ( C) Moc grzewcza (kw) Pobór mocy (kw) SCOP Klasa efektywności energetycznej Zakres zastosowania ( C) Urządzenie wewnętrzne (EUR) Urządzenie zewnętrzne (EUR) Urządzenie zewnętrzne Hyper Heating (EUR) 2,5 (0,5 3,4) 0,54 8,5 + ~4 3,4 (1,2 4,) (1,2 5,1)* 0,77 4,5 (4,4)* A+ 15~+24 (25~+24)* 1.30, 1.035, 1.250, 3,5 (0,5 3,7) 0,94 8,1 ~+4 4,3 (1,2 5,5) (1,2 5,8)* 1, 4,4 (4,3)* A+ 15~+24 (25~+24)* 1.475, 1.145, 1.30, 5,0 (1, 5,7) 1,41,5 ~+4,0 (2,2 8,2) (2,2 8,4)* 1,1 4,3 (4,2)* A+ 15~+24 (25~+24)* 1.85, 1.430, 1.870, Oznaczenie urządzeń wewnętrznych MFZKJ25VE MFZKJ35VE MFZKJ50VE Wydatek powietrza w trybie chłodzenia (m 3 /h) N/W 234/ /492 33/3 Poziom hałasu przy chłodzeniu/grzaniu db(a) niski wysoki 20 / / / / / / 45 Wymiary (mm) Szerokość Głębokość Wysokość Masa (kg) Oznaczenie urządzeń zewnętrznych MUFZKJ25VE/VEHZ MUFZKJ35VE/VEHZ MUFZKJ50VE/VEHZ Wydatek powietrza (m 3 /h) Poziom hałasu przy chłodzeniu/grzaniu db(a) 4 / / / 51 Wymiary (mm) Szer./Gł./Wys. 800/285/ /285/ /330/880 Masa (kg) Parametry chłodnicze Całkowita długość instalacji chłodniczej (m) Maks. różnica poziomów (m) Typ / ilość (kg) / maks. ilość (kg) czynnika chłodniczego (kg) GWP / ekwiwalent CO 2 (t) / maks. ekwiwalent CO 2 (t) R4A / 1, / 1, / 2,3 / 3, R4A / 1, / 1, / 2,3 / 3, R4A / 1,50 / 1, / 3,14 / 4,11 Ilość czynnika chłodniczego napełnianego fabrycznie na (m) Dodatkowa ilość czynnika chłodniczego (g/m) Przyłącza chłodnicze Ø (mm) ciecz gaz 12 Parametry elektryczne Napięcie zasilania (V, faza, Hz) , 1, , 1, , 1, 50 Prąd pracy (A) 3,4 4,9 7,4 Zalecany przekrój przewodów podłączenie urządzenia zewnętrznego 3 x 1,5 3 x 1,5 3 x 2,5 (mm²) Zalecany przekrój przewodów urządzenie wewnętrzne urządzenie 4 x 1,5 4 x 1,5 4 x 1,5 zewnętrzne (mm²) Zalecana wielkość bezpiecznika (A) (12)* 1 * Tylko dla urządzeń Hyper Heating MUFZKJ25/35/50VEHZ Poziom hałasu jednostki wewnętrznej mierzony na wysokości 1 m i 1 m przed nią Nasze urządzenia klimatyzacyjne i pompy ciepła zawierają fluorowane gazy cieplarniane R4A, R407C, R134a, R32. Więcej informacji znaleźć można w odpowiedniej instrukcji obsługi. Seria M / 29

30 MLZ Jednostka kasetonowa 1stronna MLZKA Kasetonowe urządzenia 1stronne MLZKA dzięki swoim kompaktowym rozmiarom idealnie nadają się do zabudowy w suficie podwieszanym. Kompaktowe wymiary do niskiej zabudowy Dzięki swoim małym rozmiarom urządzenia świetnie nadają sie do zabudowy w suficie podwieszanym, gdzie przestrzeń montażowa jest niewielka. Kompaktowe rozmiary Elastyczna praca 175 mm Wysokość zabudowy już od 175 mm Bardzo dobry podział powietrza dzięki żaluzji powietrznej 3D Standardowe wymiary z wysokowydajną pompką skroplin Szybka instalacja dzięki kompaktowym rozmiarom i niskiej wadze Do zastosowania w trybie Multi Split z urządzeniami zewnętrznymi MXZ Poziom hałasu od 29 db(a) Pilot bezprzewodowy w zestawie Akcesoria Oznaczenie typu Opis Ilość Cena (EUR) MAC172FT Filtr oczyszczający powietrze z jonami srebra 5 80, MAC3005CFE Filtr katechinowy 5 5, 30 / Seria M

31 MLZ MLZKA25 50VA Jednostka kasetonowa 1stronna Inwerterowe urządzenia Multisplit / Chłodzenie i grzanie Certified Quality WiFi MELCloud Wired Remote Control Econo Cool On/Off Horizontal Swing Vertical Swing Auto Drain Lift Up Auto Restart Urządzenia kasetonowe MLZKA, chłodzenie / grzanie Oznaczenie urządzeń wewnętrznych MLZKA25VA MLZKA35VA MLZKA50VA Maskownica MLP443W MLP443W MLP443W Chłodzenie Moc chłodnicza (kw) 2,5 3,5 5,0 Grzanie Moc grzewcza (kw) 3,3 4,0,0 Cena Urządzenie wewnętrzne (EUR) 715, 850, 1.025, Maskownica (EUR) 20, 20, 20, Oznaczenie urządzeń wewnętrznych MLZKA25VA MLZKA35VA MLZKA50VA Wydatek powietrza w trybie chłodzenia (m 3 /h) N/W 432/ /54 498/84 Poziom hałasu db(a) N/W 29/35 31/38 34/43 Wymiary (mm)* Szerokość Głębokość Wysokość Wymiary (maskownica) (mm)** Szerokość Głębokość Wysokość Masa (kg) * Wymagana wysokość do zabudowy Poziom hałasu wytwarzanego przez jednostkę wewnętrzną mierzony centralnie 1,5 m poniżej niej w trybie chłodzenia ** Widoczna wysokość maskownicy E Jednostki kasetonowe 1stronne są przeznaczone tylko do działania w trybie Multi Split. Opis jednostek zewnętrznych Multi Split zaczyna się od strony 3. Nasze urządzenia klimatyzacyjne i pompy ciepła zawierają fluorowane gazy cieplarniane R4A, R407C, R134a, R32. Więcej informacji znaleźć można w odpowiedniej instrukcji obsługi. Seria M / 31

32 SLZ Urządzenia kasetonowe 4stronne SLZKF Urządzenia te do instalacji wymagają jedynie 245 mm przestrzeni montażowej w suficie podwieszanym. Sprawdzą się zatem wszędzie tam, gdzie niemożliwe jest zamontowanie urządzeń o większych gabarytach. Nowy design Wyróżnione Good Design Award Poziomy nawiew Sześć różnych ustawień kierunku strumienia powietrza Wysokość (mm) Podział strumienia powietrza na przykładzie SLZKF0VA Poziome ustawienie żaluzji powietrznych przy wysokości pomieszczenia 2,7 m Przepływ powietrza w m/s 2,7 2,0 1,0 0,5 2 1 Opcjonalny czujnik 3D isee Automatyczne ukierunkowanie strumienia powietrza po rozpoznaniu obecności osób w pomieszczeniu Oszczędna praca dzięki wykrywaniu obecności użytkowników w pomieszczeniu Odległość od urządzenia wewnętrznego (m) Łatwy montaż Dzięki specjalnemu systemowi montażowemu urządzenie z łatwością zainstaluje jedna osoba SCOP do 4,3 / SEER do,3 Klasa efektywności energetycznej do / A+ Poziom hałasu od 25 db(a) Pilot bezprzewodowy z programatorem tygodniowym w zestawie Pilot przewodowy w opcji Akcesoria Oznaczenie typu Opis Ilość Cena (EUR) PACYT52CRA Pilot przewodowy 1 225, PAR32MAA Pilot przewodowy Deluxe 1 290, PACSF1MEE Czujnik 3D isee 1 7, SLP2FA Maskownica pilota przewodowego 1 20, 32 / Seria M

33 SLZ SUZKA2535VA5 SUZKA50/0VA5 PARSL0AE SLZKF25 0VA Urządzenia kasetonowe 4stronne SplitInverter / wymiar rastra euro / Chłodzenie i grzanie 3D R 4 A 3D iseesensor WiFi MELCloud Wired Remote Control On/Off Vertical Swing Lowtemperature Cooling Lowtemperature Heating Freshair intake Drain Lift Up Auto Restart Precharged Certified Quality Urządzenia kasetonowe SLZKF, chłodzenie / grzanie Oznaczenie urządzeń wewnętrznych SLZKF25VA SLZKF35VA SLZKF50VA SLZKF0VA Maskownica z pilotem bezprzewodowym SLP2FALM SLP2FALM SLP2FALM SLP2FALM Oznaczenie urządzeń zewnętrznych SUZKA25VA5 SUZKA35VA5 SUZKA50VA5 SUZKA0VA5 Chłodzenie Moc chłodnicza (kw) Pobór mocy (kw) SEER Klasa efektywności energetycznej Zakres zastosowania ( C) 2, (1,5 3,2) 0,8,3 ~+4 3,5 (1,4 3,9) 0,97,5 ~+4 4, (2,3 5,2) 1,39,3 15~+4 5, (2,3,5) 1,77,2 15~+4 Grzanie Cena Moc grzewcza (kw) Pobór mocy (kw) SCOP Klasa efektywności energetycznej Zakres zastosowania ( C) Urządzenie wewnętrzne (EUR) Maskownica z pilotem bezprzewodowym (EUR) Urządzenie zewnętrzne (EUR) 3,2 (1,3 4,2) 0,89 4,3 A+ ~+24 40, 279, 1.05, 4,0 (1,7 5,0) 1,11 4,3 A+ ~ , 279, 1.135, 5,0 (1,7,0) 1,5 4,3 A+ ~+24 80, 279, 1.500,,4 (2,5 7,4) 2,28 4,1 A+ ~ , 279, 1.530, Oznaczenie urządzeń wewnętrznych SLZKF25VA SLZKF35VA SLZKF50VA SLZKF0VA Wydatek powietrza w trybie chłodzenia N/Ś/W (m 3 /h) 390/450/5 390/480/ /540/90 450/90/780 Poziom hałasu db(a) N/W 25 / / / / 43 Wymiary (mm)* Wymiary (maskownica) (mm)** Szerokość Głębokość Wysokość Szerokość Głębokość Wysokość Masa (z maskownicą) (kg) 15,0 (18,0) 15,0 (18,0) 15,0 (18,0) 15,0 (18,0) Oznaczenie urządzeń zewnętrznych SUZKA25VA5 SUZKA35VA5 SUZKA50VA5 SUZKA0VA5 Wydatek powietrza (m 3 /h) Poziom hałasu przy chłodzeniu/grzaniu db(a) 47 / / / / 55 Wymiary (mm) Szer./Gł./Wys. 800/285/ /285/ /330/ /330/880 Masa (kg) Parametry chłodnicze Całkowita długość instalacji chłodniczej (m) Maks. różnica poziomów (m) Typ / ilość (kg) / maks. ilość (kg) czynnika chłodniczego (kg) GWP / ekwiwalent CO 2 (t) / maks. ekwiwalent CO 2 (t) R4A / 0,80 / 1, / 1,8 / 2, R4A / 1,15 / 1, / 2,41 / 3, R4A / 1,0 / 2, / 3,35 / 4,32 Ilość czynnika chłodniczego napełnianego fabrycznie na (m) Dodatkowa ilość czynnika chłodniczego (g/m) Przyłącza chłodnicze Ø (mm) Parametry elektryczne ciecz gaz R4A / 1,0 / 2, / 3,35 / 4,32 Napięcie zasilania (V, faza, Hz) , 1, , 1, , 1, , 1, 50 Prąd pracy (A) 3,5 4,9 5,58 9,0 Zalecany przekrój przewodów podłączenie urządzenia zewnętrznego (mm²) 3 x 1,5 3 x 1,5 3 x 2,5 3 x 2,5 Zalecany przekrój przewodów urządzenie wewnętrzne urządzenie zewnętrzne (mm²) 4 x 1,5 4 x 1,5 4 x 1,5 4 x 1,5 Zalecana wielkość bezpiecznika (A) * Wymagana wysokość do zabudowy Poziom hałasu wytwarzanego przez jednostkę wewnętrzną mierzony centralnie 1,5 m poniżej niej w trybie chłodzenia ** Widoczna wysokość maskownicy Nasze urządzenia klimatyzacyjne i pompy ciepła zawierają fluorowane gazy cieplarniane R4A, R407C, R134a, R32. Więcej informacji znaleźć można w odpowiedniej instrukcji obsługi. 1 Seria M / 33

34 SEZ Jednostki kanałowe SEZKD Urządzenia kanałowe do zabudowy w suficie. Powietrze rozprowadzane jest do pomieszczeń poprzez kanały powietrza. Niewielka wysokość zabudowy Wysoki spręż statyczny Do 50 Pa Możliwy wybór pomiędzy 4 wartościami sprężu statycznego: Pa 200 mm Łatwy montaż w sufitach o niskiej zabudowie Wysokość zabudowy już od 200 mm Opcjonalnie pompka skroplin Wysokość tłoczenia do 55 cm Trzy biegi wentylatora Niski / Średni / Wysoki SCOP do 4.1 / SEER do 5.7 Klasa efektywności energetycznej od A+ / A+ Poziom hałasu od 22 db(a) Opcjonalnie sterowanie przewodowe z programatorem tygodniowym Akcesoria Oznaczenie typu Opis Ilość Cena (EUR) PAR32MAA Pilot przewodowy Deluxe 1 290, PACYT52CRA Pilot przewodowy 1 225, PARSA9CAE Pilot bezprzewodowy (odbiornik) 1 190, PARSL97AE Pilot bezprzewodowy (nadajnik) 1 345, PACKE07DME Pompka skroplin 1 300, 34 / Seria M

35 SEZ SUZKA2535VA5 SUZKA5071VA5 SEZKD2571VAQ Urządzenia kanałowe SplitInverter / Chłodzenie i grzanie 7 R 4 A Certified Quality WiFi MELCloud Weekly Auto Lowtemperature Cooling Lowtemperature Heating Freshair intake Auto Restart Precharged Urządzenia kanałowe do zabudowy SEZKD, chłodzenie / grzanie, zestaw bez pilota Oznaczenie urządzeń wewnętrznych SEZKD25VAQ SEZKD35VAQ SEZKD50VAQ SEZKD0VAQ SEZKD71VAQ Oznaczenie urządzeń zewnętrznych SUZKA25VA5 SUZKA35VA5 SUZKA50VA5 SUZKA0VA5 SUZKA71VA5 Chłodzenie Moc chłodnicza (kw) Pobór mocy (kw) SEER Klasa efektywności energetycznej Zakres zastosowania ( C) 2,5 (1,5 3,2) 0,73 5,2 A ~+4 3,5 (1,4 3,9) 1,01 5, A+ ~+4 5,1 (2,3 5,) 1,58 5,7 A+ 15~+4 5, (2,3,3) 1,74 5,2 A 15~+4 7,1 (2,8 8,3) 2,21 5,2 A 15~+4 Grzanie Cena Moc grzewcza (kw) Pobór mocy (kw) SCOP Klasa efektywności energetycznej Zakres zastosowania ( C) Urządzenie wewnętrzne (EUR) Urządzenie zewnętrzne (EUR) 2,9 (1,3 4,5) 0,803 3,8 A ~+24 5, 1.05, 4,2 (1,7 5,0) 1,13 4,0 A+ ~+24 0, 1.135,,4 (1,7 7,2) 1,8 3,9 A ~ , 1.500, 7,4 (2,5 8,0) 2,0 4,1 A+ ~ , 1.530, 8,1 (2,,4) 2,28 3,8 A ~ , 1.720, Oznaczenie urządzeń wewnętrznych SEZKD25VAQ SEZKD35VAQ SEZKD50VAQ SEZKD0VAQ SEZKD71VAQ Wydatek powietrza w trybie chłodzenia (m 3 /h) N/W 30 / / 0 00 / / / 1200 Spręż statyczny (Pa) Poziom hałasu db(a) N/W 23 / / / / / 40 Wymiary (mm) Szerokość Głębokość Wysokość Masa (kg) 18,0 21,0 23,0 27,0 27, Oznaczenie urządzeń zewnętrznych SUZKA25VA5 SUZKA35VA5 SUZKA50VA5 SUZKA0VA5 SUZKA71VA5 Wydatek powietrza (m 3 /h) Wymiary (mm) Szer./Gł./Wys. 800/285/ /285/ /330/ /330/ /330/880 Masa (kg) Parametry chłodnicze Całkowita długość instalacji chłodniczej (m) Maks. różnica poziomów (m) Typ / ilość (kg) / maks. ilość (kg) czynnika chłodniczego (kg) GWP / ekwiwalent CO 2 (t) / maks. ekwiwalent CO 2 (t) R4A / 0,80 / 1, / 1,8 / 2,5 R4A / 1,15 / 1, / 2,41 / 3, R4A / 1,0 / 2, / 3,35 / 4, R4A / 1,0 / 2, / 3,35 / 4,32 Ilość czynnika chłodniczego napełnianego fabrycznie na (m) Dodatkowa ilość czynnika chłodniczego (g/m) Przyłącza chłodnicze Ø (mm) Parametry elektryczne ciecz gaz R4A / 1,80 / 3, / 3,7 /,41 Napięcie zasilania (V, faza, Hz) , 1, , 1, , 1, , 1, , 1, 50 Prąd pracy (A) 3,5 4,9 8,0 9,0,0 Zalecany przekrój przewodów podłączenie urządzenia zewnętrznego (mm²) Zalecany przekrój przewodów urządzenie wewnętrzne urządzenie zewnętrzne (mm²) 3 x 1,5 3 x 1,5 3 x 2,5 3 x 2,5 3 x 2,5 4 x 1,5 4 x 1,5 4 x 1,5 4 x 1,5 4 x 1,5 Zalecana wielkość bezpiecznika (A) Poziom hałasu wytwarzanego przez jednostkę wewnętrzną mierzony centralnie 1,5 m poniżej niej przy sprężu statycznym 15 Pa 1 Nasze urządzenia klimatyzacyjne i pompy ciepła zawierają fluorowane gazy cieplarniane R4A, R407C, R134a, R32. Więcej informacji znaleźć można w odpowiedniej instrukcji obsługi. Seria M / 35

36 MOŻLIWOŚCI POŁĄCZEŃ Możliwości współpracy Inwerter Multi Split z urządzeniami wewnętrznymi Urządzenia wewnętrzne należy dobrać stosownie do klimatyzowanych pomieszczeń i ich uwarunkowań. Następnie, na podstawie liczby urządzeń wewnętrznych i wymaganej wydajności chłodniczej wyznaczana jest odpowiednia jednostka zewnętrzna Multi Split. Krok 1. Wybór modeli jednostek wewnętrznych do poszczególnych pomieszczeń. Urządzenia ścienne Urządzenie przypodłogowe Urządzenia kasetonowe Urządzenie kanałowe Urządzenie podstropowe Krok 2. Wybór jednostki zewnętrznej stosownie do łącznej liczby jednostek wewnętrznych i zapotrzebowania na moc. do 2 jednostek wewnętrznych MXZ2D33VA MXZ2D42VA MXZ2D53VA MXZ2E53VAHZ do 2 3 jednostek wewnętrznych MXZ3E54VA MXZ3E8VA do 2 8 jednostek wewnętrznych do 2 4 jednostek wewnętrznych do 2 5 jednostek wewnętrznych do 2 jednostek wewnętrznyche Rozdzielacze MXZ4E72VA MXZ4E83VA MXZ4E83VAHZ MXZ5E2VA MXZD122VA PUMYP112VKM/YKM PUMYP125VKM/YKM PUMYP140VKM/YKM PACMK31BC PACMK51BC * Urządzenia ścienne MSZLN nie mogą współpracować z urządzeniem PUMY Tabele mocy znajdują się w rozdziale Tabele możliwych połączeń MXZ. 3 / Seria M

37 MOŻLIWOŚCI POŁĄCZEŃ Możliwości podłączenia urządzeń wewnętrznych zależnie od indeksu wydajności Urządzenie zewnętrzne Moc chłodnicza / zasilanie Urządzenia ścienne Urządzenia przypodłogowe Urządzenia kasetonowe Urządzenia kanałowe Urządzenia podstropowe do 2 8 urządzeń wewnętrznych PUMYP140VKM PUMYP140YKM do 2 8 urządzeń wewnętrznych PUMYP125VKM PUMYP125YKM do 2 8 urządzeń wewnętrznych PUMYP112VKM PUMYP112YKM 15,5 kw, 1 faza 15,5 kw, 3 fazy 14,0 kw, 1 faza 14,0 kw, 3 fazy 12,5 kw, 1 faza 12,5 kw, 3 fazy MSZSF15/20/25/35/42/50 MSZFH25/35/50, MSZGF0/71 MSZEF18/22/25/35/42/50 MSZSF15/20/25/35/42/50 MSZFH25/35/50, MSZGF0/71 MSZEF18/22/25/35/42/50 MSZSF15/20/25/35/42/50 MSZFH25/35/50, MSZGF0/71 MSZEF18/22/25/35/42/50 do 2 urządzeń wewnętrznych MXZD122VA 12,2 kw, 1 faza MSZSF15/20/25/35/42/50 MSZFH25/35/50, MSZGF0/71 MSZEF18/22/25/35/42/50 MSZLN25/35 do 2 5 urządzeń wewnętrznych MXZ5E2VA,2 kw, 1 faza MSZSF15/20/25/35/42/50 MSZFH25/35/50, MSZGF0/71 MSZEF18/22/25/35/42/50 MSZLN25/35 do 2 4 urządzeń wewnętrznych MXZ4E83VA MXZ4E83VAHZ 8,3 kw, 1 faza MSZSF15/20/25/35/42/50 MSZFH25/35/50, MSZGF0/71 MSZEF18/22/25/35/42/50 MSZLN25/35 Fdo 2 4 urządzeń wewnętrznych MXZ4E72VA 7,2 kw, 1 faza MSZSF15/20/25/35/42/50 MSZFH25/35/50, MSZGF0 MSZEF18/22/25/35/42/50 MSZLN25/35 do 2 3 urządzenia wewnętrznych MXZ3E8VA,8 kw, 1 faza MSZSF15/20/25/35/42/50 MSZFH25/35/50, MSZGF0 MSZEF18/22/25/35/42/50 MSZLN25/35 do 2 3 urządzenia wewnętrznych MXZ3E54VA 5,4 kw, 1 faza MSZSF15/20/25/35/42/50 MSZFH25/35/50 MSZEF18/22/25/35/42/50 MSZLN25/35 maks. 2 urządzenia wewnętrzne MXZ2D53VA MXZ2E53VAHZ 5,3 kw, 1 faza MSZSF15/20/25/35/42/50 MSZFH25/35 MSZEF18/22/25/35/42/50 MSZLN25/35 maks. 2 urządzenia wewnętrzne MXZ2D42VA 4,2 kw, 1 faza MSZSF15/20/25/35 MSZFH25/35 MSZEF18/22/25/35 MSZLN25/35 maks. 2 urządzenia wewnętrzne MXZ2D33VA 3,3 kw, 1 faza MSZSF15/20/25 MSZFH25 MSZEF18/22/25 MSZLN25/35 MFZKJ25/35/50 MFZKJ25/35/50 MFZKJ25/35/50 MFZKJ25/35/50 MFZKJ25/35/50 MFZKJ25/35/50 MFZKJ25/35/50 MFZKJ25/35/50 MFZKJ25/35/50 MFZKJ25/35 MFZKJ25/35 MFZKJ25** MLZKA25/35/50 SLZKF25/35/50 PLA(Z)RP35/50/0/71 MLZKA25/35/50 SLZKF25/35/50 PLA(Z)RP35/50/0/71 MLZKA25/35/50 SLZKF25/35/50 PLA(Z)RP35/50/0/71 MLZKA25/35/50 SLZKF25/35/50 PLA(Z)RP50/0/71 MLZKA25/35/50 SLZKF25/35/50 PLA(Z)RP50/0/71 MLZKA25/35/50 SLZKF25/35/50 PLA(Z)RP50/0/71 MLZKA25/35/50 SLZKF25/35/50 PLA(Z)RP50/0 MLZKA25/35/50 SLZKF25/35/50 PLA(Z)RP50/0 MLZKA25/35/50 SLZKF25/35/50 PLA(Z)RP50 MLZKA25/35 SLZKF25/35 MLZKA25/35 SLZKF25/35 MLZKA25 SLZKF25 SEZKD25/35/50/0/71 PCARP35/50/0/71KA SEZKD25/35/50/0/71 PCARP35/50/0/71KA SEZKD25/35/50/0/71 PCARP35/50/0/71KA SEZKD25/35/50/0/71 PCARP50/0/71KA SEZKD25/35/50/0/71 PCARP50/0/71KA SEZKD25*/35/50/0/71 PCARP50/0/71KA SEZKD25/35/50/0 PCARP50/0KA SEZKD25*/35/50/0 PCARP50/0KA SEZKD25/35/50 PCARP50KA SEZKD25/35 SEZKD25*/35 SEZKD25 * Jednostka wewnętrzna SEZKD25VA nie może być stosowana, gdy podłączona moc jednostek wewnętrznych przekracza 0% mocy jednostki zewnętrznej. ** Do jednostki zewnętrznej MXZ2D33VAE2 można podłączyć maksymalnie jedną jednostkę wewnętrzną MFZKJ25VEE2. Seria M / 37

38 MXZ MXZ2D33 53VA MXZ3E54/8VA Inwerterowe urządzenia Multisplit do 2 3 jednostek wewnętrznych / Chłodzenie i grzanie R 4 A Certified Quality WiFi MELCloud Lowtemperature Cooling Lowtemperature Heating Auto Restart Precharged Inwerterowe urządzenia zewnętrzne Multisplit MXZ, chłodzenie / grzanie Oznaczenie urządzeń zewnętrznych MXZ2D33VA MXZ2D42VA MXZ2D53VA MXZ3E54VA MXZ3E8VA Chłodzenie Grzanie Moc chłodnicza (kw) Pobór mocy (kw) SEER Klasa efektywności energetycznej Zakres zastosowania ( C) Moc grzewcza (kw) Pobór mocy (kw) SCOP Klasa efektywności energetycznej Zakres zastosowania ( C) 3,3 (1,1 3,8) 0,9 5,5 A ~+4 4,0 (1,0 4,1) 0,9 4,1 A+ 15~+24 4,2 (1,1 4,4) 1,0,8 ~+4 4,5 (1,0 4,8) 0,93 4,2 A+ 15~+24 5,3 (1,1 5,) 1,54 7,1 ~+4,4 (1,0 7,0) 1,7 4,2 A+ 15~+24 5,4 (2,9,8) 1,35,4 ~+4 7,0 (2, 9,0) 1,59 4,0 A+ 15~+24,8 (2,9 8,4) 2,19 5, A+ ~+4 8, (2,,) 2,38 3,9 A 15~+24 Cena Urządzenie zewnętrzne (EUR) 1.590, 1.830, 2.00, 2.330, 2.9, Oznaczenie urządzeń zewnętrznych MXZ2D33VA MXZ2D42VA MXZ2D53VA MXZ3E54VA MXZ3E8VA Wydatek powietrza (m 3 /h) Poziom hałasu przy chłodzeniu/grzaniu db(a) 49 / 50 4 / / / / 53 Wymiary (mm) Szer./Gł./ 800/285/ /285/ /285/ /330/7 840/330/7 Wys. Masa (kg) Możliwości podłączenia jednostek wewnętrznych (liczba) Parametry chłodnicze Całkowita długość instalacji chłodniczej (m) 20 / 15** 30 / 20** 30 / 20** 50 / 25** 0 / 25** Maks. różnica poziomów (m) 15 / * 15 / * 15 / * 15 / * Typ / ilość (kg) / maks. ilość (kg) czynnika chłodniczego (kg) GWP / ekwiwalent CO 2 (t) / maks. ekwiwalent CO 2 (t) R4A / 1,30 / 1, / 2,72 / 2,72 R4A / 1,30 / 1, / 2,72 / 3,14 R4A / 1,30 / 1, / 2,72 / 3,14 R4A / 2,70 / 2, / 5,4 /,0 R4A / 2,70 / 3, 2088 / 5,4 /,48 Ilość czynnika chłodniczego napełnianego fabrycznie na (m) Dodatkowa ilość czynnika chłodniczego (g/m) Przyłącza chłodnicze Ø (mm) ciecz gaz 2 x 2 x 2 x 2 x 2 x 2 x 3 x 3 x 3 x 3 x Parametry elektryczne Napięcie zasilania (V, faza, Hz) , 1, , 1, , 1, , 1, , 1, 50 Prąd pracy przy chłodzeniu/grzaniu (A) 4,3 / 4, 4,5 / 4,2,9 / 7,,1 / 7,0 9, /,5 Zalecany przekrój przewodów podłączenie urządzenia 3 x 1,5 3 x 2,5 3 x 2,5 3 x 2,5 3 x 2,5 zewnętrznego (mm²) Zalecany przekrój przewodów urządzenie wewnętrzne 4 x 1,5 4 x 1,5 4 x 1,5 4 x 1,5 4 x 1,5 urządzenie zewnętrzne (mm²)** Maks. prąd pracy (A),0 12,2 12,2 18,0 18,0 Zalecana wielkość bezpiecznika (A) * 15 m, jeśli jednostka zewnętrzna znajduje się niżej; m, jeśli jednostka zewnętrzna znajduje się wyżej niż wewnętrzna ** do podłączonego urządzenia wewnętrznego E Systemy Multi Split pracują w trybie chłodzenia lub ogrzewania. Nasze urządzenia klimatyzacyjne i pompy ciepła zawierają fluorowane gazy cieplarniane R4A, R407C, R134a, R32. Więcej informacji znaleźć można w odpowiedniej instrukcji obsługi. 38 / Seria M

39 MXZ MXZ4E72VA MXZ4E83VA5E2VA MXZD122VA Inwerterowe urządzenia Multisplit do 2 jednostek wewnętrznych / Chłodzenie i grzanie R 4 A Certified Quality WiFi MELCloud Lowtemperature Cooling Lowtemperature Heating Auto Restart Precharged Inwerterowe urządzenia zewnętrzne Multisplit MXZ, chłodzenie / grzanie Oznaczenie urządzeń zewnętrznych MXZ4E72VA MXZ4E83VA MXZ5E2VA MXZD122VA Chłodzenie Grzanie Moc chłodnicza (kw) Pobór mocy (kw) SEER Klasa efektywności energetycznej Zakres zastosowania ( C) Moc grzewcza (kw) Pobór mocy (kw) SCOP Klasa efektywności energetycznej Zakres zastosowania ( C) 7,2 (3,7 8,8) 2,25 5,7 A+ ~+4 8, (3,4,7) 2,28 3,9 A 15~+24 8,3 (3,7 9,2) 2,44,3 ~+4 9,0 (3,4 11,) 2,00 4,2 A+ 15~+24,2 (3,9 11,0) 3,91, ~+4,5 (4,1 14,0) 2,90 4,2 A+ 15~+24 12,2 (3,5 13,5) 3, ~+4 14,0 (3,5 1,5) 3,31 15~+24 Cena Urządzenie zewnętrzne (EUR) 3.15, 3.850, 4.8, 5.935, Oznaczenie urządzeń zewnętrznych MXZ4E72VA MXZ4E83VA MXZ5E2VA MXZD122VA Wydatek powietrza (m 3 /h) Poziom hałasu przy chłodzeniu/grzaniu db(a) 50 / / / / 57 Wymiary (mm) Szer./Gł./ Wys. 840/330/7 950/330/79 950/330/ / 330 / 48 Masa (kg) Możliwości podłączenia jednostek wewnętrznych (liczba) Parametry chłodnicze Całkowita długość instalacji chłodniczej (m) 0 / 25** 70 / 25** 80 / 25** 80 / 25** Maks. różnica poziomów (m) 15 / * 15 / * 15 / * 15 / * Typ / ilość (kg) / maks. ilość (kg) czynnika chłodniczego (kg) GWP / ekwiwalent CO 2 (t) / maks. ekwiwalent CO 2 (t) R4A / 2,70 / 3, 2088 / 5,4 /,48 R4A / 3,00 / 3, /,25 / 8,13 R4A / 3,00 / 4, /,25 / 9, Ilość czynnika chłodniczego napełnianego fabrycznie na (m) Dodatkowa ilość czynnika chłodniczego (g/m) Przyłącza chłodnicze Ø (mm) Parametry elektryczne ciecz gaz 4 x 1 x 12 / 3 x 4 x 1 x 12 / 3 x 5 x 1 x 12 / 4 x R4A / 4,00 / 5, / 8,3 /,45 x 1 x 12 / 5 x Napięcie zasilania (V, faza, Hz) , 1, , 1, , 1, , 1, 50 Prąd pracy przy chłodzeniu/grzaniu (A) 9,9 /,0,7 / 8,8 13,8 /,3 17,8 / 1,7 Zalecany przekrój przewodów podłączenie urządzenia zewnętrznego (mm²) Zalecany przekrój przewodów urządzenie wewnętrzne urządzenie zewnętrzne (mm²)** 3 x 2,5 3 x 2,5 3 x 2,5 3 x 4 4 x 1,5 4 x 1,5 4 x 1,5 4 x 1,5 Maks. prąd pracy (A) 18,0 21,4 21,4 2,8 Zalecana wielkość bezpiecznika (A) * 15 m, jeśli jednostka zewnętrzna znajduje się niżej; m, jeśli jednostka zewnętrzna znajduje się wyżej niż wewnętrzna ** do podłączonego urządzenia wewnętrznego E Systemy Multi Split serii MXZ pracują w trybie chłodzenia lub ogrzewania. Nasze urządzenia klimatyzacyjne i pompy ciepła zawierają fluorowane gazy cieplarniane R4A, R407C, R134a, R32. Więcej informacji znaleźć można w odpowiedniej instrukcji obsługi. Seria M / 39

40 MXZ MXZ2E53VAHZ MXZ4E83VAHZ Inwerterowe urządzenia Multisplit Hyper Heating do 2 4 jednostek wewnętrznych / Chłodzenie i grzanie R 4 A Certified Quality WiFi MELCloud Lowtemperature Cooling Lowtemperature Heating Auto Restart Precharged Inwerterowe urządzenia zewnętrzne Multisplit MXZ, chłodzenie / grzanie Oznaczenie urządzeń zewnętrznych MXZ2E53VAHZ MXZ4E83VAHZ Chłodzenie Grzanie Moc chłodnicza (kw) Pobór mocy (kw) SEER Klasa efektywności energetycznej Zakres zastosowania ( C) Moc grzewcza (kw) Pobór mocy (kw) SCOP Klasa efektywności energetycznej Zakres zastosowania ( C) 5,3 (1,1,0) 1,29,5 ~+4,4 (1,0 7,0) 1,3 4,1 A+ 25~+24 8,3 (2,9 8,4) 2,25,5 ~+4 9,0 (2,,) 1,9 4,1 A+ 25~+24 Cena Urządzenie zewnętrzne (EUR) 2.885, 4.808, Oznaczenie urządzeń zewnętrznych MXZ2E53VAHZ MXZ4E83VAHZ Wydatek powietrza (m 3 /h) Poziom hałasu przy chłodzeniu/grzaniu db(a) 45 / / 57 Wymiary (mm) Szer./Gł./Wys. 950/330/79 950/330/48 Masa (kg) 1 87 Możliwości podłączenia jednostek wewnętrznych (liczba) Parametry chłodnicze Całkowita długość instalacji chłodniczej (m) 30 / 20** 70 / 25** Maks. różnica poziomów (m) 15 / * 15 / * Typ / ilość (kg) / maks. ilość (kg) czynnika chłodniczego (kg) GWP / ekwiwalent CO 2 (t) / maks. ekwiwalent CO 2 (t) R4A / 2,00 / 2, / 4,18 / 4, R4A / 3,90 / 4, / 8,15 /,03 Ilość czynnika chłodniczego napełnianego fabrycznie na (m) Dodatkowa ilość czynnika chłodniczego (g/m) Przyłącza chłodnicze Ø (mm) ciecz gaz 2 x 2 x 4 x 1 x 12 / 3 x Parametry elektryczne Napięcie zasilania (V, faza, Hz) , 1, , 1, 50 Prąd pracy przy chłodzeniu/grzaniu (A) 5,7 /,0 9,9 / 8,3 Zalecany przekrój przewodów podłączenie urządzenia 3 x 2,5 3 x 4 zewnętrznego (mm²) Zalecany przekrój przewodów urządzenie wewnętrzne urządzenie 4 x 1,5 4 x 1,5 zewnętrzne (mm²)** Maks. prąd pracy (A) 15, 28 Zalecana wielkość bezpiecznika (A) 1 32 * 15 m, jeśli jednostka zewnętrzna znajduje się niżej; m, jeśli jednostka zewnętrzna znajduje się wyżej niż wewnętrzna ** do podłączonego urządzenia wewnętrznego E Systemy Multi Split pracują w trybie chłodzenia lub ogrzewania. Nasze urządzenia klimatyzacyjne i pompy ciepła zawierają fluorowane gazy cieplarniane R4A, R407C, R134a, R32. Więcej informacji znaleźć można w odpowiedniej instrukcji obsługi. 40 / Seria M

41 PUMY PUMYP112140VKM/YKM Inwerterowe urządzenia Multisplit do 2 8 jednostek wewnętrznych / Chłodzenie i grzanie R 4 A Certified Quality WiFi MELCloud Lowtemperature Cooling Lowtemperature Heating Auto Restart Precharged Inwerterowe urządzenia zewnętrzne Multisplit PUMY, chłodzenie / grzanie Oznaczenie urządzeń zewnętrznych PUMYP112VKM PUMYP112YKM PUMYP125VKM PUMYP125YKM PUMYP140VKM PUMYP140YKM Chłodzenie Grzanie Moc chłodnicza (kw) Pobór mocy (kw) EER Moc grzewcza (kw) Pobór mocy (kw) COP 12,5 2,79 4,48 14,0 3,04 4,1 12,5 2,79 4,48 14,0 3,04 4,1 Cena Urządzenie zewnętrzne (EUR) 5.380, 5.380, 5.799, 5.799,.784,.784, 14,0 3,4 4,05 1,0 3,74 4,28 14,0 3,4 4,05 1,0 3,74 4,28 15,5 4,52 3,43 18,0 4,47 4,03 15,5 4,52 3,43 18,0 4,47 4,03 Oznaczenie urządzeń zewnętrznych PUMYP112VKM PUMYP112YKM PUMYP125VKM PUMYP125YKM PUMYP140VKM PUMYP140YKM Wydatek powietrza (m 3 /h) Poziom hałasu przy chłodzeniu/grzaniu db(a) 49 / / / / / / 53 Wymiary (mm) Szer./Gł./Wys. 50/330+30/ /330+30/ /330+30/ /330+30/ /330+30/ /330+30/1338 Masa (kg) Parametry chłodnicze Max. długość instalacji z rozdzielaczem (m) Całkowita długość instalacji chłodniczej Rozdzielacz/jednostki wewnętrzne (m) Maks. różnica poziomów Jednostki wewnętrzne/rozdzielacz (m) Typ / ilość (kg) / maks. ilość (kg) czynnika chłodniczego (kg) GWP / ekwiwalent CO 2 (t) / maks. ekwiwalent CO 2 (t) Przyłącza chłodnicze Ø (mm) Przyłącza chłodnicze do urządzeń wewnętrznych Ø (mm) Parametry elektryczne ciecz gaz ciecz gaz / / / / / / 12 R4A / 4,80 / 18, /,02 / 38, x 5 x 3x 4x + 1x12 R4A / 4,80 / 18, /,02 / 38, x 5 x 3x 4x + 1x12 R4A / 4,80 / 18, /,02 / 38, x 5 x 3x 4x + 1x12 R4A / 4,80 / 18, /,02 / 38, x 5 x 3x 4x + 1x12 R4A / 4,80 / 18, /,02 / 38, x 5 x 3x 4x + 1x12 R4A / 4,80 / 18, /,02 / 38, x 5 x 3x 4x + 1x12 Napięcie zasilania (V, faza, Hz) , 1, , 3+N, , 1, , 3+N, , 1, , 3+N, 50 Prąd pracy przy chłodzeniu/grzaniu (A) 12,87 / 14,03 4,4 / 4,8 15,97 / 17,2 5,53 / 5,98 20,8 / 20,3 7,23 / 7,15 Zalecana wielkość bezpiecznika (A) Możliwości podłączenia jednostek wewnętrznych (liczba/typ) 28 / / / / / / 150 E Systemy Multi Split serii PUMY pracują w trybie chłodzenia lub ogrzewania. Muszą zostać podłączone przynajmniej 2 jednostki wewnętrzne. E Wymagane rozdzielacze chłodnicze PACMK31/51BC, patrz na stronie 42 Nasze urządzenia klimatyzacyjne i pompy ciepła zawierają fluorowane gazy cieplarniane R4A, R407C, R134a, R32. Więcej informacji znaleźć można w odpowiedniej instrukcji obsługi. Seria M / 41

42 PAC PACMK31BC PACMK51BC Rozdzielacze chłodnicze Multi Split do PUMY Zalety Oba rozdzielacze chłodnicze można ze sobą połączyć odpowiednim trójnikiem. Rozdzielacze chłodnicze do jednostek zewnętrznych PUMY Oznaczenie rozdzielaczy chłodniczych PACMK31BC PACMK51BC Wymiary (mm) Szerokość Głębokość Wysokość Masa (kg),7 7, Możliwości podłączenia jednostek wewnętrznych (liczba) Napięcie zasilania (V, faza, Hz) , 1, , 1, 50 Możliwości podłączenia jednostek wewnętrznych (moc) 15 0* 15 0* Ceny rozdzielaczy chłodniczych (EUR) 785, 935, * na urządzenie wewnętrzne 42 / Seria M

43 ILOŚCI CZYNNIKA CHŁODNICZEGO Ilości czynnika chłodniczego Urządzenia zewnętrzne Ilości czynnika chłodniczego R4A / R32 Urządzenia zewnętrzne Single Split napełnione są fabrycznie ilością wystarczającą na 7 m długości instalacji (długość w jednym kierunku). Urządzenia zewnętrzne Multisplit napełnione są fabrycznie ilością czynnika chłodniczego wystarczającą na 20 lub 0 m. Ilości czynnika chłodniczego wymagane w przypadku większych długości przewodów podane są w tabeli. Single Split R32 Urządzenia zewnętrzne Ilość czynnika chłodniczego (jeden kierunek) w kg 7 m m 15 m 20 m 25 m 30 m MUZLN25/35VG 1,0* 1,0 1,1 1,2 MUZLN50VG 1,25* 1,31 1,41 1,51 MUZLN0VG 1,45* 1,51 1,1 1,71 1,81 1,91 MUZLN25/35VGHZ 1,0* 1,0 1,1 1,2 MUZLN50VGHZ 1,45* 1,51 1,1 1,71 * Ilość czynnika chłodniczego napełnianego fabrycznie Single Split R4A Urządzenia zewnętrzne Ilość czynnika chłodniczego (jeden kierunek) w kg 7 m m 15 m 20 m 25 m 30 m MUZFH25/35VE/VEHZ 1,150* 1,240 1,390 1,540 MUZFH50VE/VEHZ 1,550* 1, 1,7 1,8 1,9 2,0 MUZSF25VE 0,700* 0,790 0,940 1,090 MUZSF35VE 0,800* 0,890 1,040 1,190 MUZSF42VE 1,150* 1,240 1,390 1,540 MUZSF50VE 1,550* 1, 1,7 1,8 1,9 2,0 MUZGF0VE 1,550* 1,50 1,750 1,850 1,950 MUZGF71VE 1,900* 2,175 2,450 2,725 3,000 MUZEF25VE 0,800* 0,890 1,040 1,190 MUZEF35VE 1,150* 1,240 1,390 1,540 MUZEF42VE 1,150* 1,240 1,390 1,540 MUZEF50VE 1,450* 1,5 1, 1,7 1,8 1,9 MUFZKJ25/35VE/VEHZ 1,0* 1,190 1,340 1,490 MUFZKJ50VE/VEHZ 1,500* 1,50 1,0 1,70 1,80 1,90 SUZKA25VA 0,800* 0,890 1,040 1,190 SUZKA35VA 1,150* 1,240 1,390 1,540 SUZKA50VA 1,00* 1,0 1,70 1,80 1,90 2,00 SUZKA0VA 1,00* 1,0 1,70 1,80 1,90 2,00 SUZKA71VA 1,800* 1,95 2,240 2,515 2,790 3,05 * Ilość czynnika chłodniczego napełnianego fabrycznie Multisplit R4A Urządzenia zewnętrzne Ilość czynnika chłodniczego (jeden kierunek) w kg 0 m 20 m 25 m 30 m 40 m 50 m 0 m 70 m 80 m MXZ2D33VA** 1,150* MXZ2D42VA** 1,300* 1,400 1,500 MXZ2D53VA** 1,300* 1,400 1,500 MXZ2E53VAHZ 2,000* 2,0 2,200 MXZ3E54VA** 2,700* 2,900 MXZ3E8VA** 2,700* 2,900 3,0 MXZ4E72VA** 2,700* 2,900 3,0 MXZ4E83VA 2,990 3,090 3,290 3,490 3,90 3,890 MXZ4E83VAHZ 3,900* 4,000 4,400 4,00 4,800 MXZ5E2VA 2,990* 3,390 3,490 3,590 3,790 3,990 4,190 4,390 4,590 MXZD122VA 4,000* 4,200 4,400 4,00 4,800 5,000 * Ilość czynnika chłodniczego napełnianego fabrycznie ** W przypadku stosowania urządzeń wewnętrznych typu MFZKJ należy uwzględnić dodatkową ilość 0 g na każde urządzenie wewnętrzne MFZKJ. PUMYP112/125/140VKM/YKM Fabryczne napełnienie urządzeń zewnętrznych czynnikiem chłodniczym Urządzenia zewnętrzne napełnione są fabrycznie podaną w tabeli ilością czynnika chłodniczego. Ponieważ ilość ta jest niezależna od długości instalacji i liczby urządzeń wewnętrznych, podczas montażu systemu należy dolać stosowną ilość czynnika chłodniczego. Urządzenia zewnętrzne PUMYP112 PUMYP125 PUMYP140 Fabryczna ilość czynnika chłodniczego 4,8 kg 4,8 kg 4,8 kg Dodatkowa ilość F Suma długości całej instalacji Ø,0 mm (w m) x 19 g/m Suma długości całej instalacji Ø,0 mm (w m) x 50 g/m = + + Całkowita moc chłodnicza podłączonych urządzeń wewnętrznych bis 8,0 kw 1,5 kg 8,1 bis 1,0 kw 2,5 kg ab 1,1 kw 3,0 kg Dodatek na urządzenia wewnętrzne Seria M / 43

44 SCHEMAT ELEKTRYCZNY INWERTERA Schemat elektryczny systemów inwerterowych Serii M Schemat elektryczny PUMY Schemat elektryczny Inwerterowe urządzenia Single Split Serii M E Circuit breaker Outdoor unit *Refer to be installation manual of the outdoor unit L N B1 B2 (A) MNET Branch Box #1 (5branches type) TB2B L N TB3A S1 S2 S3 (C) Indoor Unit S1 S2 A Room S3 A B C D L N S1 S2 S3 E F1 S1 S2 S3 M1 M2 (B) TB5 M1 M2 S TB3B S1 S2 S3 TB3C S1 S2 S3 (C) (C) S1 S2 S3 S1 S2 S3 B Room C Room A Zasilanie urządzenia zewnętrznego B Wyłącznik różnicowoprądowy C Bezpiecznik D Urządzenie zewnętrzne E Kabel połączeniowy między urządzeniem zewnętrznym a wewnętrznym F1 Urządzenie wewnętrzne (A) TB2B L N TB3D S1 S2 S3 TB3E S1 S2 S3 (C) (C) S1 S2 S3 S1 S2 S3 D Room E Room TB3A (C) Indoor Unit S1 S2 S3 S1 S2 A Room S3 Schemat elektryczny Inwerterowa jednostka Multisplit MXZ 2 urządzeń wewnętrznych A B C D L N S1 S2 S3 E F1 S1 S2 S3 TB5 M1 M2 S TB3B S1 S2 S3 TB3C S1 S2 S3 MNET Branch Box #2 (3branch type) (C) (C) S1 S2 S3 S1 S2 S3 Indoor Unit B Room C Room S1 S2 S3 S1 S2 S3 F2 S1 S2 S3 F3 S1 S2 S3 (A) Zasilanie skrzynek przyłączeniowych (poprzez urządzenie zewnętrzne) (B) Połączenie komunikacyjne między urządzeniem zewnętrznym a rozdzielaczami (C) Zasilanie i komunikacja z urządzeniem wewnętrznym A Zasilanie urządzenia zewnętrznego B Wyłącznik różnicowoprądowy C Bezpiecznik D Urządzenie zewnętrzne E Kabel połączeniowy między urządzeniem zewnętrznym a wewnętrznym F1 F Urządzenia wewnętrzne o numerach 1 Wskazówki: 1. Przekrój przewodu elektrycznego musi spełniać wymagania obowiązujących przepisów. 2. Jako kabel do zasilania elektrycznego i połączenia między instalacją wewnętrzną a zewnętrzną należy użyć przewód giętki z powłoką polichloroprenową (spełniający specyfikację 0245 IEC 57). 3. Żyłę uziemiającą wyprowadzić dłuższą niż pozostałe żyły przewodu zasilającego / komunikacyjnego. 44 / Seria M

45 OPCJONALNE INTERFEJSY MAC397IFE MAC333IFE MEAC/KNX1 / MEAC/MBS1 PAR32MAA Opcjonalne interfejsy Inwerterowe urządzenia Serii M nowej generacji dostarczane są wraz z nowym sterownikiem bezprzewodowym. Zaletą tego sterownika jest rozszerzona komunikacja między nim a urządzeniem wewnętrznym. Umożliwia to odczytywanie komunikatów o usterce urządzenia wewnętrznego, co umożliwia łatwe diagnozowanie urządzenia. Ponadto urządzenia wewnętrzne mogą być wyposażone w opcjonalne interfejsy. Do wyboru są trzy interfejsy: 1. Interfejs MAC333IFE do integracji inwerterowych urządzeń wewnętrznych Serii M z systemem magistrali City Multi (MNet) Za pomocą tego opcjonalnego interfejsu możliwe jest realizowanie obsługi i monitorowania urządzeń Serii M także poprzez magistralę danych MNet City Multi i jej sterowniki systemowe. Obecnie możliwe jest obsługiwanie urządzeń Serii M za pomocą sterownika City Multi bez podłączania ich do magistrali City Multi. Wymaga to zastosowania dodatkowego źródła zasilania typu PACSC51KUA. 3. Interfejs MEAC/KNX1, MEAC/MBS1 lub MEACBAC1 do integracji urządzeń wewnętrznych Serii M do automatyki budynkowej opartej na KNX (TP), Modbus lub BACnet. Podłączenie tego opcjonalnego interfejsu umożliwia sterowanie jednostką Serii M także bezpośrednio poprzez magistralę KNX (TP), Modbus lub BACnet. Ponieważ napięcie zasilania doprowadzane jest do interfejsu poprzez jednostkę wewnętrzną Serii M, zewnętrzne źródło zasilania nie jest potrzebne. Interfejsy obsługują następujące funkcje: Zdalne włączanie / wyłączanie Wstępny wybór trybu grzania/chłodzenia/wentylowania Ustalenie temperatury zadanej Wybór biegu wentylatora Zależnie od rodzaju posiadanej przez użytkownika magistrali KNX (TP), Modbus lub BACnet niektóre funkcje mogą być niedostępne lub działać w ograniczonym zakresie. 2. Interfejs MAC397IFE do podłączania inwerterowych urządzeń wewnętrznych Serii M Dostępne są następujące operacje sterowania: Zdalne włączanie / wyłączanie Odczyt stanu pracy lub odczyt komunikatu o usterce (możliwy jest tylko odczyt) Blokada możliwości włączania / wyłączania z poziomu lokalnego zdalnego sterowania Zmiana trybu pracy chłodzenie/grzanie Zmiana zadanej wartości temperatury Podłączanie pilota przewodowego PAR32MAA Oznaczenie typu MAC333IFE MAC397IFE PAR32MAA MEAC/KNX1 MEAC/MBS1 MEACBAC1 Cena (EUR) 2, 238, 290, 395, 470, 29, Seria M / 45

46 PRZEGLĄD SYSTEMÓW STEROWANIA PRZEGLĄD SYSTEMÓW STEROWANIA Inwerter System Przykładowy system Połączenie Funkcje Wymagane akcesoria Zdalne sterowanie przewodowe Obsługa klimatyzatora poprzez zdalne sterowanie przewodowe z wbudowanym programatorem tygodniowym. Jednostka wewnętrzna Jednostka zewnętrzna MAC333IFE MAC397IFE PAR32MAA Poprzez interfejs można podłączyć zdalne sterowanie przewodowe. Zmiana trybu Nastawianie temperatury zadanej Nastawianie biegów wentylatora Kierunek nawiewu Tryb programatora tygodniowego MAC397IFE lub MAC333IFE Interfejs PAR32MAA Zdalne sterowanie przewodowe Deluxe Centralny zdalny sterownik MNet Klimatyzator można podłączyć do sieci MNet i obsługiwać za pomocą sterowników City Multi. Jednostka zewnętrzna serii M Jednostka wewnętrzna serii M Jednostka zewnętrzna City Multi Jednostka wewnętrzna City Multi Podłączenie do sieci MNet poprzez interfejs Możliwość indywidualnego włączania/wyłączania oraz centralnego wyłączania. Możliwość indywidualnego sterowania trybem, temperaturą, kierunkiem nawiewu i programatorem. MAC333IFE Interfejs MNET Centralny sterownik City Multi Centralny sterownik Zdalne sterowanie przewodowe MAC333IFE Zdalne sterowanie ME PARU02MEDA Zdalne sterowanie włączaniem / wyłączaniem poprzez zewnętrzny własny zestyk (możliwość połączenia z komunikatem roboczym). MAC333IFE MAC397IFE Jednostka wewnętrzna Jednostka zewnętrzna Własny sterownik Interfejs podłączany jest do klimatyzatora, a zewnętrzny zestyk doprowadzany do interfejsu. Zdalne łączenie włączania / wyłączania MAC397IFE lub MAC333IFE Interfejs Styk bezpotencjałowy (wykonywany we własnym zakresie) Komunikat roboczy / o usterce Możliwość wyświetlania stanu klimatyzatora (ewentualnie w połączeniu ze zdalnym sterowaniem włączaniem / wyłączaniem). MAC333IFE MAC397IFE Jednostka wewnętrzna Jednostka zewnętrzna Własny sterownik Interfejs podłączany jest do jednostki wewnętrznej i udostępnia sygnał 12 V, który może być zewnętrznie przetwarzany. MAC397IFE do zewnętrznego wyświetlania stanu (włączony / wyłączony) lub usterek klimatyzatora (może zostać wybrana tylko jedna z dwóch funkcji). MAC333IFE do zewnętrznego wyświetlania stanu (włączony / wyłączony) i usterek klimatyzatora (obie funkcje mogą być wybrane). MAC397IFE Interfejs Elementy do wyświetlania stanu roboczego (wykonywane we własnym zakresie, np. przekaźnik 12 V DC, kontrolka) Połączenie z rekuperatorem Lossnay MAC333IFE MAC397IFE Poprzez interfejs do jednostki wewnętrznej można podłączyć rekuperator Lossnay. Rekuperator Lossnay uruchamiany będzie w momencie włączania klimatyzatora. MAC397IFE lub MAC333IFE Interfejs Jednostka zewnętrzna Jednostka wewnętrzna Lossnay Połączenie kablowe z urządzeniem Lossnay (wykonywany we własnym zakresie) Więcej informacji można znaleźć w instrukcjach Mitsubishi Electric. 4 / Seria M

47 AKCESORIA Akcesoria Urządzenia wewnętrzne Filtry oczyszczające powietrze i zamienne (Sprzedawane w zestawie sztuk) Filtr oczyszczający powietrze ( sztuk) Filtr plazmowy ( sztuk) Filtr oczyszczający powietrze z skroplin Pompka jonami srebra ( sztuk, 5 sztuk do 171FTE) Interfejs do pilota Interfejs do MELCloud przewodowego, zdalne integracji i z systemem magistrali Wifi Adapter włączanie / wyłączanie; odczyt stanu pracy MNet. lub odczyt komunikatu o usterce Sterowniki przewodowe Pilot przewodowy Deluxe Pilot przewodowy Kompakt Sterowniki bezprzewodowe i odbiornik na podczerwień Pilot (nadajnik) MAC*** MAC*** MAC*** PACxDME MAC397IFE MAC333IFE MAC557IFE PAR32MAAJ PACYT52CRA Empfänger PARSA Adapter do zdalnego włączania/ wyłączania PACSE55RAE Adapter zdalnego monitorowania pracy (Komunikaty wyprowadzane są w postaci sygnału 12V DC) PACSA88HAE Urządzenia ścienne MSZLN25VG(W/V/R/B) 3000FTE 2390FT wbudowana 2 2 MSZLN35VG(W/V/R/B) 3000FTE 2390FT wbudowana 2 2 MSZLN50VG(W/V/R/B) 3000FTE 2390FT wbudowana 2 2 MSZLN0VG(W/V/R/B) 3000FTE 2390FT wbudowana 2 2 MSZFH25VE 3000FTE 2380FT 2 2 MSZFH35VE 3000FTE 2380FT 2 2 MSZFH50VE 3000FTE 2380FT 2 2 MSZSF15VA 2 2 MSZSF20VA 2 2 MSZSF25VE2 2370FT 2 2 MSZSF35VE2 2370FT 2 2 MSZSF42VE2 2370FT 2 2 MSZSF50VE2 2370FT 2 2 MSZGF0VE 230FT 2 2 MSZGF71VE 230FT 2 2 MSZEF18VE2S 2370FT 2 2 MSZEF18VE2B 2370FT 2 2 MSZEF18VE2W 2370FT 2 2 MSZEF25VE2S 2370FT 2 2 MSZEF25VE2B 2370FT 2 2 MSZEF25VE2W 2370FT 2 2 MSZEF35VE2S 2370FT 2 2 MSZEF35VE2B 2370FT 2 2 MSZEF35VE2W 2370FT 2 2 MSZEF42VE2S 2370FT 2 2 MSZEF42VE2B 2370FT 2 2 MSZEF42VE2W 2370FT 2 2 MSZEF50VE2S 2370FT 2 2 MSZEF50VE2B 2370FT 2 2 MSZEF50VE2W 2370FT 2 2 Urządzenia przypodłogowe MFZKJ25VE 2370FT 2 2 MFZKJ35VE 2370FT 2 2 MFZKJ50VE 2370FT 2 2 Kasety sufitowe 1stronne MLZKA25VA 3005CFE 172FT 2 2 MLZKA35VA 3005CFE 172FT 2 2 MLZKA50VA 3005CFE 172FT 2 2 Kasety sufitowe 4stronne SLZKF25VA 1 SLZKF35VA 1 SLZKF50VA 1 SLZKF0VA 1 Urządzenia kanałowe SEZKD25VAQ KE07 1 9CAE SEZKD35VAQ KE07 1 9CAE SEZKD50VAQ KE07 1 9CAE SEZKD0VAQ KE07 1 9CAE SEZKD71VAQ KE07 1 9CAE 1 2 Urządzenia wewnętrzne do zastosowania z urządzeniami zewnętrznymi SUZ lub MXZ MAC397IFE wymagany Opcje Osłony przeciwwiatrowe Zestaw odpływu skroplin Taca skroplin Urządzenia zewnętrzne PACSH95AGE PACSG1DSE PACSH97DPE Mono Split Inverter MUZFH25/35VEHZ MUZFH50VEHZ MUZSF25/35/42VE MUZSF50VE MUZEF25/35/42VE MUZEF50VE MUZGF0/71VE MUFZKJ25/35VEHZ MUFZKJ50VEHZ Multi Split inwerterowy MXZ2D33VA MXZ2D42VA MXZ2D53VA MXZ3D54VA2 MXZ3E8VA MXZ4E72VA MXZ4E83VA MXZ5E2VA MXZD122VA PUMYP112 2 sztuki na jedno urządzenie zewnętrzne PUMYP125 2 sztuki na jedno urządzenie zewnętrzne PUMYP140 2 sztuki na jedno urządzenie zewnętrzne Seria M / 47

48 WYMIARY

49 WYMIARY Urządzenia wewnętrzne Urządzenia ścienne MSZLN Diamond, MSZLN250VG Inwerterowe urządzenia ścienne Deluxe MSZ, chłodzenie / grzanie MSZFH2550VE Inwerterowe urządzenia ścienne Premium MSZ, chłodzenie / grzanie MSZEF1850VE2 W/B/S Inwerterowe kompaktowe urządzenia ścienne MSZ, chłodzenie / grzanie MSZSF15 20VA Air out 1 5 Installation plate Piping Drain hose Seria M / 49

50 WYMIARY Urządzenia wewnętrzne MSZSF2550VE Inwerterowe urządzenia ścienne MSZ, chłodzenie / grzanie MSZGF071VE Installation plate 5 7 Piping Air out (70 ) Drain hose Inwerterowe Urządzenia przypodłogowe MFZ, chłodzenie / grzanie MFZKJ2550VE 50 / Seria M

51 Air C 0 WYMIARY Urządzenia wewnętrzne Urządzenia kasetonowe 1stronne MLZ, chłodzenie / grzanie MLZKA2550VA (Top) Grille (MLP440W) 414 Outer side of grille 384 Ceiling opening Suspension bolt pitch 38 Center of ceiling opening, suspension bolt pitch and grille are located in one position. Receiving section CL R CL (Front) 180 or more 175 Suspension bolt M Air outlet Outlet 51 Suspension bolt pitch 110 Ceiling opening Grille 1.5 Ceiling surface Ceiling surface R Hole position for the installation of grille 1200 Outer side of grille Urządzenia kasetonowe 4stronne SLZ, chłodzenie / grzanie SLZKF250VA Temporary hanging hook Urządzenia kanałowe SEZ, chłodzenie / grzanie SEZKD2571VA D (Duct) 0X(E1)=F outlet 2XE (Suspension bolt pitch) Air inlet 90 A 23 B (Suspension bolt pitch) Suspension bolt hole 20 H XJ=K 88 0 L 2.9 Air filter Knockout hole 27 (Remote controller transmission line) Refrigerant piping X30 Slot flare connection (liquid) Control box 150 (Duct) X Terminal block Terminal block (Indoor/outdoor connecting line) Refrigerant piping 270 (Remote controller transmission line) flare connection (gas) Drain pipe(spontaneous draining) Model A B C D E F G H J K L SEZKD25VA(L) SEZKD35VA(L) SEZKD50VA(L) SEZKD0VA(L) SEZKD71VA(L) Knockout hole 27 (Indoor/outdoor connecting line) Seria M / 51

52 WYMIARY Urządzenia zewnętrzne Inwerterowe urządzenia zewnętrzne MUZ, chłodzenie / grzanie MUZLN2535VG(HZ) Inwerterowe urządzenia zewnętrzne MUZ, chłodzenie / grzanie MUZLN50VG Inwerterowe urządzenia zewnętrzne MUZ, chłodzenie / grzanie MUZLN500VG(HZ) Inwerterowe urządzenia zewnętrzne MUZ, chłodzenie / grzanie MUZEF2542VE 22.3 Air out Bolt pitch for installation holes Liquid refrigerant pipe joint Refrigerant pipe (flared) Service panel Bolt pitch for installation Drain hole Handle Gas refrigerant pipe joint Refrigerant pipe (flared) Service port Inwerterowe urządzenia zewnętrzne MUZ, chłodzenie / grzanie MUZEF50VE Service panel Drain holes Liquid refrigerant pipe joint Refrigerant pipe 40 4 holes Air out (flared) / Seria M Gas refrigerant pipe joint Refrigerant pipe (flared)

53 WYMIARY Urządzenia zewnętrzne Inwerterowe urządzenia zewnętrzne MUZ, chłodzenie / grzanie MUZFH50VE(HZ) Service panel Drain hole Liquid refrigerant pipe joint Refrigerant pipe (flared) Air out holes Gas refrigerant pipe joint Refrigerant pipe (flared) Inwerterowe urządzenia zewnętrzne MUZ, chłodzenie / grzanie MUZFH2535VE(HZ) Drain hole Handle 23 Service panel Liquid refrigerant pipe joint Refrigerant pipe (flared) Bolt pitch for installation holes 21 Air out Bolt pitch for installation Service port Gas refrigerant pipe joint Refrigerant pipe (flared) Inwerterowe urządzenia zewnętrzne MUZ, chłodzenie / grzanie MUZSF2542VE Drain hole Handle 23 Service panel Liquid refrigerant pipe joint Refrigerant pipe (flared) Bolt pitch for installation holes 21 Air out Bolt pitch for installation Service port Gas refrigerant pipe joint Refrigerant pipe (flared) Service panel Drain hole Liquid refrigerant pipe joint Refrigerant pipe (flared) Inwerterowe urządzenia zewnętrzne MUZ, chłodzenie / grzanie MUZSF50VE Air out holes Gas refrigerant pipe joint Refrigerant pipe (flared) Inwerterowe urządzenia zewnętrzne MUZ, chłodzenie / grzanie MUZGF071VE Service panel Drain hole Liquid refrigerant pipe joint Refrigerant pipe (flared) Air out holes Gas refrigerant pipe joint Refrigerant pipe (flared) Seria M / 53

54 35 30 WYMIARY Urządzenia zewnętrzne Inwerterowe urządzenia zewnętrzne MUFZ, chłodzenie / grzanie MUFZKJ25/35VE(HZ) Drain hole Handle 23 Service panel Liquid refrigerant pipe joint Refrigerant pipe (flared) Bolt pitch for installation 304~ holes X21 Air out Bolt pitch for installation Service port Gas refrigerant pipe joint Refrigerant pipe (flared) Inwerterowe urządzenia zewnętrzne MUFZ, chłodzenie / grzanie MUFZKJ50VE(HZ) Service panel Liquid refrigerant pipe joint Refrigerant pipe(flared) Drain holes Air out Gas refrigerant pipe joint Refrigerant pipe(flared) Inwerterowe urządzenia zewnętrzne SUZ, chłodzenie / grzanie SUZKA2535VA Drain hole Handle 23 Service panel Liquid refrigerant pipe joint Refrigerant pipe (flared) Bolt pitch for installation 304~ holes X21 Air out Bolt pitch for installation Service port Gas refrigerant pipe joint Refrigerant pipe (flared) Inwerterowe urządzenia zewnętrzne SUZ, chłodzenie / grzanie SUZKA5071VA Drain hole Bolt pitch for installation Service panel 35 Liquid refrigerant pipe joint Refrigerant pipe (flared) Ø 9.52 Air out Oval holes Gas refrigerant pipe joint Refrigerant pipe (flared) Ø / Seria M

55 Indoor and outdoor WYMIARY Urządzenia zewnętrzne MXZ2D33/42/53VA 400 Drain hole handle Air out Liquid pipe Gas pipe Liquid pipe Gas pipe B unit connection A unit connection 2x21 Oval hole MXZ3E54/8VA (Bolt Pitch) Drain holes Air out x 21 Oval hole (Base bolt M) 27.1 connect wiring 39 x 27 hole Indoor and outdoor connect wiring 39 x 27 hole Gas pipe C unit connection Drain holes Air out x 21 Oval hole (Base bolt M) B unit connection A unit connection Liquid pipe MXZ4E72VA (Bolt Pitch) Gas pipe D unit connection C unit connection B unit connection A unit connection Liquid pipe MXZ4E83VA Air out Seria M / 55

56 WYMIARY Urządzenia zewnętrzne MXZ5E2VA Air out MXZD122VA ø33 Drain Hole Air out U Shaped Notched Hole (Foundation Bolt M) (Bolt pitch) Oval Hole (Foundation Bolt M) Handle Handle 48 Handle 70 Liquid pipe : Ø.35(flared)1/4 Gas pipe : Ø9.52(flared)3/8 Liquid pipe : Ø.35(flared)1/4 Gas pipe : Ø9.52(flared)3/8 Liquid pipe : Ø.35(flared)1/4 Gas pipe : Ø9.52(flared)3/8 Liquid pipe : Ø.35(flared)1/4 Gas pipe : Ø9.52(flared)3/8 Liquid pipe : Ø.35(flared)1/4 Gas pipe : Ø9.52(flared)3/8 Liquid pipe : Ø.35(flared)1/4 Gas pipe : Ø12.7(flared)1/2 Air Intake F unit connection E unit connection D unit connection C unit connection B unit connection A unit connection MXZ2E53VAHZ MXZ4E83VAHZ 5 / Seria M

57 WYMIARY Rozdzielacze do jednostek zewnętrznych PUMYP YKM/VKM PACMK31BC PACMK51BC PUMYP112/125/140VKM/YKM Terminal connection From left to right For the power supply For the branch box power supply For the transmission line For concentration control Rear Air Intake U Shaped notched holes (Foundation Bolt M) Ground for the power supply Installation Feet Side Air Intake Ground for the transmission line Ground for concentration control Ground for the branch box power supply Air Discharge Oval holes (Foundation Bolt M) 1338 Handle for moving Service panel Handle for moving 1 2 * * Air Intake Front piping cover Rear piping cover Seria M / 57

58 WYMAGANIA OGÓLNE Zakres zastosowania Seria M Klucz nazwy produktu Urządzenie wewnętrzne split M Seria M = seria M, S = seria S S Model S = jednostka ścienna, F = jednostka przypodłogowa E = jednostka kanałowa, L = jednostka kasetonowa Z Inwerterowa pompa ciepła S Wykonanie G = standardowe, F = Deluxe, S = kompaktowe, E = Premium L = Diamond F Generacja A = Model podstawowy, B, C, D, modele następne 25 Moc chłodnicza = 2,5 kw V 230 V, 50 Hz E/A R4A i nowy sterownik bezprzewodowy / G R32 i nowy język komunikacji A Jednostka zewnętrzna split M Seria M = seria M, S = seria S X X = Multi Split, U = Single Split Z Inwerterowa pompa ciepła 3 Maks. liczba urządzeń wewnętrznych, które można podłączyć D Generacja A = Model podstawowy, B, C, D, modele następne 54 Moc chłodnicza = 5,4 kw V 230 V, 50 Hz E/A R4A i nowy sterownik bezprzewodowy G R32 i nowy język komunikacji A HZ Hyper Heating 58 / Seria M
