Katalog 2013 POLSK A. Uponor Gebäudetechnik. simply more

Transkrypt

1 Koncepcja Projekt Wykonanie Użytkowanie simpy more P R E I S L I S TCENNIK E D Uponor oferuje swoim kientom jakość, najnowsze know-how, usługi oraz profesjonane partnerstwo. Jako wiodąca firma w dziedzinie nowoczesnych i wydajnych instaacji z tworzyw sztucznych, oferujemy rozwiązania, które zapewniają wysoki komfort życia. Nasza fiozofia simpy more towarzyszy Wam na wszystkich etapach projektu - począwszy od wstępnego projektu do użytkowania budynku. Kataog 2013 POLSK A Infoinia kwiecień 2013 Uponor Sp. z o.o. Pass 20 Budynek K Błonie Poand recepcja@uponor.com T F E recepcja@uponor.com W Uponor Gebäudetechnik ważny od System wieowarstwowy Uponor MLC System Uponor PE-Xa System ogrzewania/chłodzenia płaszczyznowego Uponor Sieci preizoowane Uponor System koektorów gruntowych Uponor

2 Nowości 2013 MLC Złączki samozaciskowe RTM. Strona 28 Nowe eementy systemu PE-Xa Q&E. Strona 52 System koektorów gruntowych Uponor. Strona 183 Czujnik podłogowy przewodowej automatyki pokojowej Uponor 230V. Strona 122 Połączenia Q&E da rur PE-Xa 10 bar średnice 40 i 50 mm. Strona 70 Rury preizoowane Uponor Aqua Midi. Strona EEI-PL-01.13

3 System wieowarstwowy Uponor MLC MLC strona 5 System Uponor PE-Xa strona 45 System ogrzewania/ chłodzenia płaszczyznowego Uponor strona 73 Sieci preizoowane Uponor strona 163 System koektorów gruntowych Uponor strona 183 Płaszczyznowe PE-Xa Preizoowane Koektory EEI-PL

4 MLC 4 EEI-PL-01.13

5 MLC System wieowarstwowy Uponor MLC KATALOG PRODUKTOWY 2013 EEI-PL

6 Systemy instaacji wodociągowych i grzejnikowych > Uponor MLC > Spis treści Spis treści Oznaczenia...7 MLC Rury Uponor MLC mm System Uponor MLC...8 Rury Uponor MLC mm...9 Kształtki zaprasowywane PPSU Uponor MLC mm Koana PPSU zaprasowywane Uponor MLC...11 Trójniki PPSU zaprasowywane Uponor MLC...11 Złączki PPSU zaprasowywane Uponor MLC...13 Kształtki mosiężne zaprasowywane Uponor MLC mm Złączki zaprasowywane...14 Złączki mosiężne zaprasowywane z gwintem Uponor MLC...14 Koana mosiężne zaprasowywane Uponor MLC...15 Złączki mosiężne zaprasowywane Uponor MLC...17 Trójniki mosiężne zaprasowywane Uponor MLC...18 Złączki mosiężne zaprasowywane z ruchomą nakrętką Uponor MLC...20 Kształtki zaciskowe skręcane Uponor MLC mm Złączki zaciskowe mm...20 Kształtki modułowe RS Uponor MLC mm Złączki modułowe...21 System złączek RS modułowych Uponor MLC mm...24 Złączki Uponor MLC da instaacji wodociągowych Koana naścienne mosiężne zaprasowywane Uponor MLC...27 Złączki RTM...28 Złączki Uponor RTM mm...30 Rozdzieacze i akcesoria Uponor da instaacji wodociągowych Rozdzieacze mosiężne i akcesoria...35 Złączki Uponor MLC do instaacji grzejnikowych Złączki zaprasowywane podłączeniowe Uponor MLC...35 Złączki zaciskowe skręcane podłączeniowe Uponor MLC...35 Trójniki zaprasowywane krzyżakowe Uponor MLC...36 Rozdzieacze Uponor MLC do instaacji grzejnikowej Rozdzieacze mosiężne Uponor...36 Akcesoria do rozdzieacza grzejnikowego Rozetka okrągła Uponor...37 Mocowania rur Uponor MLC Mocowania rur Uponor MLC...37 Narzędzia Uponor MLC Narzędzia do cięcia rur Uponor MLC...38 Narzędzia do fazowania i kaibracji Uponor MLC...39 Narzędzia do gięcia rur Uponor MLC...39 Narzędzia do zaciskania Uponor MLC...40 Akcesoria Uponor MLC...43 Ceny w kataogu podano w PLN. Ceny nie zawierają podatku VAT. Ceny obowiązują od r. 6 EEI-PL-01.13

7 Systemy instaacji wodociągowych i grzejnikowych > Uponor MLC > Oznaczenia Oznaczenia Skrót opakowanie opis b [mm] szerokość d [mm] średnica zewnętrzna di [mm] średnica wewnętrzna d1 [mm] średnica 1 d2 [mm] średnica 2 do [mm] średnica zewnętrzna izoacji DN [mm] średnica nominana GW [ca] gwint wewnętrzny GW m [-] gwint wewnętrzny metryczny GZ [ca] gwint zewnętrzny GZ1 [ca] gwint zewnętrzny 1 h [mm] wysokość h1 [mm] wysokość 1 h2 H [mm] [mm] wysokość 2 wysokość całkowita koor [-] koor [m] długość w metrach [mm] długość 1 [mm] długość 1 napięcie [V] napięcie robocze obwody [-] iość obwodów rozstaw [mm] rozstaw s [mm] grubość ścianki s1 typ [mm] [-] grubość ścianki 1 typ MLC EEI-PL

8 Systemy instaacji wodociągowych i grzejnikowych > Rury Uponor MLC mm System Uponor MLC MLC Z naszych pięciu warstw rury, stworzyiśmy zaawansowany produkt, który łączy w sobie zaety rury metaowej i tworzywej oraz eiminuje wady obu materiałów. To przynosi wiee korzyści produktowi, który nie ma sobie równych. Warstwa auminium zapobiega przenikaniu tenu oraz daje stabiność kształtu rury da łatwego i bezpiecznego montażu. Korzyści Lekki, eastyczny oraz zachowujący kształt Dostępne średnice od 16 mm do 110 mm Możiwy do zindentyfikowania w ścianach Szybki montaż co najmniej 50% oszczędność pracy 100% bariera tenowa oraz niskie wydłużenia iniowe Mniejsza iość złączek niż w tradycyjnych instaacjach Bardzo gładka powierzchnia wewnętrzna nie zarastają Całkowicie certyfikowany oraz atestowany w całej Europie Eementy systemu Rury Uponor MLC w zwoju Rury Uponor MLC preizoowane w zwoju Rury Uponor MLC w odcinku prostym Koana naścienne Uponor zaprasowywane MLC Złączki Uponor zaprasowywane PPSU MLC Adaptery Uponor RS zaprasowywane MLC Złączki Uponor zaprasowywane mosiężne MLC Złączki Uponor RS modułowe Złączki Uponor zaprasowywane mosiężne MLC z gwintem Trójniki krzyżakowe Uponor zaprasowywane MLC 8 EEI-PL-01.13

9 Systemy instaacji wodociągowych i grzejnikowych > Rury Uponor MLC mm Rury Uponor MLC mm s d di Uponor MLC rura biała w zwoju Rury wieowarstwowe Uponor MLC (PE-RT - spoiwo - auminium zgrzewane w sposób ciągły - spoiwo - PE-RT), odporne na dyfuzję tenu, do stosowania w poziomach, pionach i rozprowadzeniach w instaacjach: wodociągowych, grzejnikowych, chłodniczych. Maksymana temperatura pracy 95 C; maksymane ciśnienie pracy 10 bar da temperatury 70 C; testowane na wytrzymałość 50 at przy współczynniku bezpieczeństwa 1.5 MLC Nr kat. d [mm] s [mm] [m] di [mm] opis opakowanie cena/m Uponor MLC rura 16x biała w zwoju 200m 200 m 6.59 Uponor MLC rura 16x2 biała w zwoju 500m 500 m 6.59 Uponor MLC rura 20x2,25 biała w zwoju 100 m 100 m Uponor MLC rura 20x2,25 biała w zwoju 200 m 200 m Uponor MLC rura 25x2,5 biała w zwoju 50 m 50 m Uponor MLC rura 25x2,5 biała w zwoju 100 m 100 m Uponor MLC rura 32x3 biała w zwoju 50 m 50 m s d di Uponor MLC rura biała w odcinku prostym Rury wieowarstwowe Uponor MLC (PE-RT - spoiwo - auminium zgrzewane w sposób ciągły - spoiwo - PE-RT), odporne na dyfuzję tenu, do stosowania w poziomach, pionach i rozprowadzeniach w instaacjach: wodociągowych, grzejnikowych, chłodniczych. Maksymana temperatura pracy 95 C; maksymane ciśnienie pracy 10 bar da temperatury 70 C; testowane na wytrzymałość 50 at przy współczynniku bezpieczeństwa 1.5 Nr kat. d [mm] s [mm] [m] masa [kg] di [mm] opis opakowanie cena/m Uponor MLC rura 16x biała w odcinku prostym 5 m 125 m Uponor MLC rura 20x2,25 biała w odcinku prostym 5 m 85 m Uponor MLC rura 25x2,5 biała w odcinku prostym 5 m 50 m Uponor MLC rura 32x3 biała w odcinku prostym 5 m 30 m Uponor MLC rura 40x4 biała w odcinku prostym 5 m 20 m Uponor MLC rura 50x4,5 biała w odcinku prostym 5 m 20 m Uponor MLC rura 63x6 biała w odcinku prostym 5 m 15 m Uponor MLC rura 75x7,5 biała w odcinku prostym 5 m 5 m Uponor MLC rura 90x8,5 biała w odcinku prostym 5 m 5 m Uponor MLC rura 110x10 biała w odcinku prostym 5 m 5 m d s1 Uponor MLC rura preizoowana S6 mm Rura posiada izoację ciepną. Dostarczana jest w zwojach. Izoacja z pianki poietyenowej o zamkniętej strukturze. Grubość izoacji 6 mm. Współczynnik przewodności ciepnej 0,04 W/mK. Wytrzymała foia bezszwowa w koorze niebieskim. Rura zaecana do przewodów ciepłej wody użytkowej, cyrkuacji i wody grzewczej. do da Nr kat. d [mm] s [mm] s1 [mm] [m] do [mm] koor [-] opis opakowanie cena/m niebieski Uponor MLC rura 16x2.0 izoowana S6 niebieska w zwoju 50 m 50 m EEI-PL

10 Systemy instaacji wodociągowych i grzejnikowych > Kształtki zaprasowywane PPSU Uponor MLC mm Złączki zaprasowywane MLC System złączek zaprasowywanych Uponor MLC da instaacji wodociągowych, centranego ogrzewania, chłodu oraz sprężonego powietrza jest ideanym rozwiązaniem, aby spełnić prawie wszystkie wymagania. Pełny zakres złączek zaprasowywanych umożiwia wykonanie całej instaacji w sposób prosty i ekonomiczny. Korzyści Dostępne mosiężne i PPSU Koorowa identyfikacja średnicy da złączek mosiężnych da łatwego montażu Wskaźnik testu próby szczeności Pełne Europejskie aprobaty Łatwe nakładanie izoacji Eementy systemu Złączki Uponor zaprasowywane mosiężne MLC z gwintem Koana Uponor zaprasowywane moziężne MLC Trójniki Uponor zaprasowywane mosiężne MLC Koana Uponor zaprasowywane moziężne MLC z gwintem Trójniki krzyżakowe Uponor zaprasowywany MLC Trójniki Uponor zaprasowywane PPSU MLC Koana naścienne Uponor zaprasowywane MLC Koana Uponor zaprasowywane PPSU MLC 10 EEI-PL-01.13

11 Systemy instaacji wodociągowych i grzejnikowych > Kształtki zaprasowywane PPSU Uponor MLC mm Koana PPSU zaprasowywane Uponor MLC z Uponor zaprasowywane koano PPSU MLC Wykonane z tworzywa poifenyosufon, z przymocowaną tueją zaciskową ze stai nierdzewnej, pierścienie oporowe oraz test próby szczeności. Zaprasowanie bez fazowania. MLC Nr kat. d [mm] [mm] z [mm] opis opakowanie cena/szt. Uponor zaprasowywane koano PPSU szt Uponor zaprasowywane koano PPSU szt Uponor zaprasowywane koano PPSU szt Uponor zaprasowywane koano PPSU szt z Uponor zaprasowywane koano PPSU MLC Wykonane z tworzywa poifenyosufon, z przymocowaną tueją zaciskową ze stai nierdzewnej, pierścienie oporowe oraz test próby szczeności. Nr kat. d [mm] [mm] z [mm] opis opakowanie cena/szt. Uponor zaprasowywane koano PPSU szt Uponor zaprasowywane koano PPSU szt Uponor zaprasowywane koano PPSU MLC Wykonane z tworzywa poifenyosufon, z przymocowaną tueją zaciskową ze stai nierdzewnej, pierścienie oporowe oraz test próby szczeności. z Nr kat. d [mm] [mm] z [mm] opis opakowanie cena/szt. Uponor zaprasowywane koano PPSU szt Uponor zaprasowywane koano PPSU szt Trójniki PPSU zaprasowywane Uponor MLC z Uponor zaprasowywany trójnik PPSU MLC Wykonany z tworzywa poifenyosufon, z przymocowaną tueją zaciskową ze stai nierdzewnej, pierścienie oporowe oraz test próby szczeności. Zaprasowanie bez fazowania. z Nr kat. d [mm] [mm] z [mm] opis opakowanie cena/szt. Uponor zaprasowywany trójnik PPSU szt Uponor zaprasowywany trójnik PPSU szt Uponor zaprasowywany trójnik PPSU szt Uponor zaprasowywany trójnik PPSU szt EEI-PL

12 Systemy instaacji wodociągowych i grzejnikowych > Kształtki zaprasowywane PPSU Uponor MLC mm Trójniki PPSU zaprasowywane Uponor MLC MLC z Uponor zaprasowywany trójnik PPSU MLC Wykonany z tworzywa poifenyosufon, z przymocowaną tueją zaciskową ze stai nierdzewnej, pierścienie oporowe oraz test próby szczeności. z Nr kat. d [mm] [mm] z [mm] opis opakowanie cena/szt. Uponor zaprasowywany trójnik PPSU szt Uponor zaprasowywany trójnik PPSU szt z Uponor zaprasowywany trójnik redukcyjny PPSU MLC Wykonany z tworzywa poifenyosufon, z przymocowaną tueją zaciskową ze stai nierdzewnej, pierścienie oporowe oraz test próby szczeności. Zaprasowanie bez fazowania. z2 z1 2 1 Nr kat. d [mm] d1 [mm] d2 [mm] [mm] 1 [mm] 2 [mm] z [mm] Z1 [mm] Z2 [mm] opis opakowanie cena/szt. Uponor zaprasowywany trójnik PPSU redukcyjny szt Uponor zaprasowywany trójnik PPSU redukcyjny szt Uponor zaprasowywany trójnik PPSU redukcyjny szt Uponor zaprasowywany trójnik PPSU redukcyjny szt Uponor zaprasowywany trójnik PPSU redukcyjny szt Uponor zaprasowywany trójnik PPSU redukcyjny szt Uponor zaprasowywany trójnik PPSU redukcyjny szt Uponor zaprasowywany trójnik PPSU redukcyjny szt Uponor zaprasowywany trójnik PPSU redukcyjny szt Uponor zaprasowywany trójnik PPSU redukcyjny szt Uponor zaprasowywany trójnik PPSU redukcyjny szt Uponor zaprasowywany trójnik PPSU redukcyjny szt Uponor zaprasowywany trójnik PPSU redukcyjny szt Uponor zaprasowywany trójnik PPSU redukcyjny szt z Uponor zaprasowywany trójnik redukcyjny PPSU MLC Wykonany z tworzywa poifenyosufon, z przymocowaną tueją zaciskową ze stai nierdzewnej, pierścienie oporowe oraz test próby szczeności. z2 z1 2 1 Nr kat. d [mm] d1 [mm] d2 [mm] [mm] 1 [mm] 2 [mm] z [mm] Z1 [mm] Z2 [mm] opis opakowanie cena/szt. Uponor zaprasowywany trójnik PPSU redukcyjny szt Uponor zaprasowywany trójnik PPSU redukcyjny szt Uponor zaprasowywany trójnik PPSU redukcyjny szt Uponor zaprasowywany trójnik PPSU redukcyjny szt Uponor zaprasowywany trójnik PPSU redukcyjny szt Uponor zaprasowywany trójnik PPSU redukcyjny szt Uponor zaprasowywany trójnik PPSU redukcyjny szt Uponor zaprasowywany trójnik PPSU redukcyjny szt Uponor zaprasowywany trójnik PPSU redukcyjny szt EEI-PL-01.13

13 Systemy instaacji wodociągowych i grzejnikowych > Kształtki zaprasowywane PPSU Uponor MLC mm Złączki PPSU zaprasowywane Uponor MLC z Uponor zaprasowywana złączka PPSU MLC Wykonana z tworzywa poifenyosufon, z przymocowaną tueją zaciskową ze stai nierdzewnej, pierścienie oporowe oraz test próby szczeności. Zaprasowanie bez fazowania. MLC Nr kat. d [mm] [mm] z [mm] opis opakowanie cena/szt. Uponor zaprasowywana złączka PPSU szt Uponor zaprasowywana złączka PPSU szt Uponor zaprasowywana złączka PPSU szt Uponor zaprasowywana złączka PPSU szt Uponor zaprasowywana złączka PPSU MLC Wykonana z tworzywa poifenyosufon, z przymocowaną tueją zaciskową ze stai nierdzewnej, pierścienie oporowe oraz test próby szczeności. Nr kat. d [mm] [mm] z [mm] opis opakowanie cena/szt. Uponor zaprasowywana złączka PPSU z szt Uponor zaprasowywana złączka PPSU szt z Uponor zaprasowywana złączka redukcyjna PPSU MLC Wykonana z tworzywa poifenyosufon, z przymocowaną tueją zaciskową ze stai nierdzewnej, pierścienie oporowe oraz test próby szczeności. Zaprasowanie bez fazowania. Nr kat. d [mm] d1 [mm] [mm] 1 [mm] z [mm] opis opakowanie cena/szt. Uponor zaprasowywana złączka PPSU redukcyjna szt Uponor zaprasowywana złączka PPSU redukcyjna szt Uponor zaprasowywana złączka PPSU redukcyjna szt Uponor zaprasowywana złączka PPSU redukcyjna szt z Uponor zaprasowywana złączka redukcyjna PPSU MLC Wykonana z tworzywa poifenyosufon, z przymocowaną tueją zaciskową ze stai nierdzewnej, pierścienie oporowe oraz test próby szczeności. Nr kat. d [mm] d1 [mm] [mm] 1 [mm] z [mm] opis opakowanie cena/szt. Uponor zaprasowywana złączka PPSU redukcyjna szt Uponor zaprasowywana złączka PPSU redukcyjna szt Uponor zaprasowywana złączka PPSU redukcyjna szt Uponor zaprasowywana złączka PPSU redukcyjna szt EEI-PL

14 Systemy instaacji wodociągowych i grzejnikowych > Kształtki mosiężne zaprasowywane Uponor MLC mm Złączki mosiężne zaprasowywane z gwintem Uponor MLC MLC Uponor zaprasowywana złączka z gwintem zewnętrznym MLC Wykonana z mosiądzu powekanego cyną, z przymocowaną tueją zaciskową, koorowe pierścienie oporowe oraz test próby szczeności. Zaprasowanie bez fazowania. Gwint zewnętrzny wykonany zgodnie z PN EN ze szczenością uzyskiwaną na gwincie. Nr kat. d [mm] GZ [ca] [mm] z [mm] opis opakowanie cena/szt. Uponor zaprasowywana złączka mosiężna R ½ R ¾ R ½ R ¾ R R ¾ R R R 1¼ z z gwintem zewnętrznym 16-½" GZ 10 szt Uponor zaprasowywana złączka mosiężna z gwintem zewnętrznym 16-¾" GZ 10 szt Uponor zaprasowywana złączka mosiężna z gwintem zewnętrznym 20-½" GZ 10 szt Uponor zaprasowywana złączka mosiężna z gwintem zewnętrznym 20-¾" GZ 10 szt Uponor zaprasowywana złączka mosiężna z gwintem zewnętrznym 20-1" GZ 10 szt Uponor zaprasowywana złączka mosiężna z gwintem zewnętrznym 25-¾" GZ 5 szt Uponor zaprasowywana złączka mosiężna z gwintem zewnętrznym 25-1" GZ 5 szt Uponor zaprasowywana złączka mosiężna z gwintem zewnętrznym 32-1" GZ 5 szt Uponor zaprasowywana złączka mosiężna z gwintem zewnętrznym 32-1¼" GZ 5 szt z Uponor zaprasowywana złączka z gwintem wewnętrznym MLC Wykonana z mosiądzu powekanego cyną, z przymocowaną tueją zaciskową, koorowe pierścienie oporowe oraz test próby szczeności. Zaprasowanie bez fazowania. Gwint wewnętrzny wacowy wykonany zgodnie z PN EN ze szczenością uzyskiwaną na gwincie. Nr kat. d [mm] GW [ca] [mm] 1 [mm] z [mm] opis opakowanie cena/szt. Uponor zaprasowywana złączka mosiężna Rp ½ Rp ½ Rp ¾ Rp Rp ¾ Rp Rp Rp 1¼ z gwintem wewnętrznym 16-½" GW 10 szt Uponor zaprasowywana złączka mosiężna z gwintem wewnętrznym 20-½" GW 10 szt Uponor zaprasowywana złączka mosiężna z gwintem wewnętrznym 20-¾" GW 10 szt Uponor zaprasowywana złączka mosiężna z gwintem wewnętrznym 20-1" GW 10 szt Uponor zaprasowywana złączka mosiężna z gwintem wewnętrznym 25-¾" GW 5 szt Uponor zaprasowywana złączka mosiężna z gwintem wewnętrznym 25-1" GW 5 szt Uponor zaprasowywana złączka mosiężna z gwintem wewnętrznym 32-1" GW 5 szt Uponor zaprasowywana złączka mosiężna z gwintem wewnętrznym 32-1¼" GW 5 szt z Uponor zaprasowywana złączka z gwintem zewnętrznym MLC Wykonana z mosiądzu powekanego cyną, z przymocowaną tueją zaciskową, koorowe pierścienie oporowe oraz test próby szczeności. Gwint zewnętrzny wykonany zgodnie z PN EN ze szczenością uzyskiwaną na gwincie. Nr kat. d [mm] GZ [ca] [mm] z [mm] opis opakowanie cena/szt. Uponor zaprasowywana złączka mosiężna R 1¼ R 1½ R 1½ R z gwintem zewnętrznym 40-1¼" GZ 5 szt Uponor zaprasowywana złączka mosiężna z gwintem zewnętrznym 40-1½" GZ 5 szt Uponor zaprasowywana złączka mosiężna z gwintem zewnętrznym 50-1½" GZ 3 szt Uponor zaprasowywana złączka mosiężna z gwintem zewnętrznym 50-2" GZ 3 szt Uponor zaprasowywana złączka z gwintem wewnętrznym MLC Wykonana z mosiądzu powekanego cyną, z przymocowaną tueją zaciskową, koorowe pierścienie oporowe oraz test próby szczeności. Gwint wewnętrzny wacowy wykonany zgodnie z PN EN ze szczenością uzyskiwaną na gwincie. Nr kat. d [mm] GW [ca] [mm] 1 [mm] z [mm] opis opakowanie cena/szt. Uponor zaprasowywana złączka mosiężna Rp 1¼ Rp 1½ Rp 1½ z z gwintem wewnętrznym 40-1¼" GW 5 szt Uponor zaprasowywana złączka mosiężna z gwintem wewnętrznym 40-1½" GW 5 szt Uponor zaprasowywana złączka mosiężna z gwintem wewnętrznym 50-1½" GW 3 szt EEI-PL-01.13

15 Systemy instaacji wodociągowych i grzejnikowych > Kształtki mosiężne zaprasowywane Uponor MLC mm Koana mosiężne zaprasowywane Uponor MLC z Uponor zaprasowywane koano MLC Wykonane z mosiądzu powekanego cyną, z przymocowanymi tuejami zaciskowymi, koorowe pierścienie oporowe oraz test próby szczeności. Zaprasowanie bez fazowania. MLC Nr kat. d [mm] [mm] z [mm] opis opakowanie cena/szt. Uponor zaprasowywane koano mosiężne szt Uponor zaprasowywane koano mosiężne szt Uponor zaprasowywane koano mosiężne szt Uponor zaprasowywane koano mosiężne szt z1 z Uponor zaprasowywane koano z gwintem zewnętrznym MLC Wykonane z mosiądzu powekanego cyną, z przymocowaną tueją zaciskową, koorowe pierścienie oporowe oraz test próby szczeności. Zaprasowanie bez fazowania. Gwint zewnętrzny wykonany zgodnie z PN EN ze szczenością uzyskiwaną na gwincie. Nr kat. d [mm] GZ [ca] [mm] 1 [mm] z [mm] Z1 [mm] opis opakowanie cena/szt. Uponor zaprasowywane koano mosiężne R ½ R ½ R ¾ R ¾ R R z gwintem zewnętrznym MLC 16-½" GZ 10 szt Uponor zaprasowywane koano mosiężne z gwintem zewnętrznym 20-½" GZ 10 szt Uponor zaprasowywane koano mosiężne z gwintem zewnętrznym 20-¾" GZ 10 szt Uponor zaprasowywane koano mosiężne z gwintem zewnętrznym 25-¾" GZ 5 szt Uponor zaprasowywane koano mosiężne z gwintem zewnętrznym 25-1" GZ 5 szt Uponor zaprasowywane koano mosiężne z gwintem zewnętrznym 32-1" GZ 5 szt z1 z Uponor zaprasowywane koano z gwintem wewnętrznym MLC Wykonane z mosiądzu powekanego cyną, z przymocowaną tueją zaciskową, koorowe pierścienie oporowe oraz test próby szczeności. Zaprasowanie bez fazowania. Gwint wewnętrzny wacowy wykonany zgodnie z PN EN ze szczenością uzyskiwaną na gwincie. Nr kat. d [mm] GW [ca] [mm] 1 [mm] z [mm] Z1 [mm] opis opakowanie cena/szt. Uponor zaprasowywane koano mosiężne Rp ½ Rp ½ Rp ¾ Rp ¾ Rp Rp z gwintem wewnętrznym 16-½" GW 10 szt Uponor zaprasowywane koano mosiężne z gwintem wewnętrznym 20-½" GW 10 szt Uponor zaprasowywane koano mosiężne z gwintem wewnętrznym 20-¾" GW 10 szt Uponor zaprasowywane koano mosiężne z gwintem wewnętrznym 25-¾" GW 5 szt Uponor zaprasowywane koano mosiężne z gwintem wewnętrznym 25-1" GW 5 szt Uponor zaprasowywane koano mosiężne z gwintem wewnętrznym 32-1" GW 5 szt z Uponor zaprasowywane koano MLC Wykonane z mosiądzu powekanego cyną, z przymocowanymi tuejami zaciskowymi, koorowe pierścienie oporowe oraz test próby szczeności. Zaprasowanie bez fazowania. Nr kat. d [mm] d2 [mm] [mm] z [mm] opis opakowanie cena/szt. Uponor zaprasowywane koano mosiężne szt Uponor zaprasowywane koano mosiężne szt EEI-PL

16 Systemy instaacji wodociągowych i grzejnikowych > Kształtki mosiężne zaprasowywane Uponor MLC mm Koana mosiężne zaprasowywane Uponor MLC MLC z Uponor zaprasowywane koano MLC Wykonane z mosiądzu powekanego cyną, z przymocowanymi tuejami zaciskowymi, koorowe pierścienie oporowe oraz test próby szczeności. Nr kat. d [mm] [mm] z [mm] opis opakowanie cena/szt. Uponor zaprasowywane koano mosiężne szt Uponor zaprasowywane koano mosiężne szt z1 Uponor zaprasowywane koano z gwintem zewnętrznym MLC Wykonane z mosiądzu powekanego cyną, z przymocowaną tueją zaciskową, koorowe pierścienie oporowe oraz test próby szczeności. Gwint zewnętrzny wykonany zgodnie z PN EN ze szczenością uzyskiwaną na gwincie. z Nr kat. d [mm] GZ [ca] [mm] 1 [mm] z [mm] Z1 [mm] opis opakowanie cena/szt R 1¼ Uponor zaprasowywane koano mosiężne z gwintem zewnętrznym 40-1¼" GZ 5 szt z1 Uponor zaprasowywane koano z gwintem wewnętrznym MLC Wykonane z mosiądzu powekanego cyną, z przymocowaną tueją zaciskową, koorowe pierścienie oporowe oraz test próby szczeności. Gwint wewnętrzny wacowy wykonany zgodnie z PN EN ze szczenością uzyskiwaną na gwincie. z Nr kat. d [mm] GW [ca] [mm] 1 [mm] z [mm] Z1 [mm] opis opakowanie cena/szt. Uponor zaprasowywane koano mosiężne Rp 1½ Rp 1½ z gwintem wewnętrznym 40-1½" GW 5 szt Uponor zaprasowywane koano mosiężne z gwintem wewnętrznym 50-1½" GW 3 szt Uponor zaprasowywane koano MLC Wykonane z mosiądzu powekanego cyną, z przymocowanymi tuejami zaciskowymi, koorowe pierścienie oporowe oraz test próby szczeności. z Nr kat. d [mm] [mm] z [mm] opis opakowanie cena/szt. Uponor zaprasowywane koano mosiężne szt Uponor zaprasowywane koano mosiężne szt EEI-PL-01.13

17 Systemy instaacji wodociągowych i grzejnikowych > Kształtki mosiężne zaprasowywane Uponor MLC mm Złączki mosiężne zaprasowywane Uponor MLC z Uponor zaprasowywana złączka MLC Wykonana z mosiądzu powekanego cyną, z przymocowanymi tuejami zaciskowymi, koorowe pierścienie oporowe oraz test próby szczeności. Zaprasowanie bez fazowania. MLC Nr kat. d [mm] [mm] z [mm] opis opakowanie cena/szt. Uponor zaprasowywana złączka mosiężna szt Uponor zaprasowywana złączka mosiężna szt Uponor zaprasowywana złączka mosiężna szt Uponor zaprasowywana złączka mosiężna szt z 1 Uponor zaprasowywana złączka redukcyjna MLC Wykonana z mosiądzu powekanego cyną, z przymocowanymi tuejami zaciskowymi, koorowe pierścienie oporowe oraz test próby szczeności. Zaprasowanie bez fazowania. Nr kat. d [mm] d1 [mm] [mm] 1 [mm] z [mm] opis opakowanie cena/szt. Uponor zaprasowywana złączka mosiężna redukcyjna szt Uponor zaprasowywana złączka mosiężna redukcyjna szt Uponor zaprasowywana złączka mosiężna redukcyjna szt Uponor zaprasowywana złączka mosiężna redukcyjna szt Uponor zaprasowywana złączka mosiężna redukcyjna szt z 1 Uponor zaprasowywana złączka redukcyjna MLC Wykonana z mosiądzu powekanego cyną, z przymocowanymi tuejami zaciskowymi, koorowe pierścienie oporowe oraz test próby szczeności. Nr kat. d [mm] d1 [mm] [mm] 1 [mm] z [mm] opis opakowanie cena/szt. Uponor zaprasowywana złączka mosiężna redukcyjna szt Uponor zaprasowywana złączka mosiężna redukcyjna szt Uponor zaprasowywana złączka mosiężna redukcyjna szt Uponor zaprasowywana złączka mosiężna redukcyjna szt z Uponor zaprasowywana złączka MLC Wykonana z mosiądzu powekanego cyną, z przymocowanymi tuejami zaciskowymi, koorowe pierścienie oporowe oraz test próby szczeności. Nr kat. d [mm] [mm] z [mm] opis opakowanie cena/szt. Uponor zaprasowywana złączka mosiężna szt Uponor zaprasowywana złączka mosiężna szt EEI-PL

18 Systemy instaacji wodociągowych i grzejnikowych > Kształtki mosiężne zaprasowywane Uponor MLC mm Trójniki mosiężne zaprasowywane Uponor MLC MLC z Uponor zaprasowywany trójnik MLC Wykonany z mosiądzu powekanego cyną, z przymocowanymi tuejami zaciskowymi, koorowe pierścienie oporowe oraz test próby szczeności. Zaprasowanie bez fazowania. Nr kat. d [mm] [mm] z [m] opis opakowanie cena/szt. Uponor zaprasowywany trójnik mosiężny szt Uponor zaprasowywany trójnik mosiężny szt Uponor zaprasowywany trójnik mosiężny szt Uponor zaprasowywany trójnik mosiężny szt z Uponor zaprasowywany trójnik redukcyjny MLC Wykonany z mosiądzu powekanego cyną, z przymocowanymi tuejami zaciskowymi, koorowe pierścienie oporowe oraz test próby szczeności. Zaprasowanie bez fazowania. z2 z1 2 1 d d1 d2 1 2 z Z1 Z2 Nr kat. [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] opis opakowanie cena/szt. Uponor zaprasowywany trójnik mosiężny redukcyjny szt Uponor zaprasowywany trójnik mosiężny redukcyjny szt Uponor zaprasowywany trójnik mosiężny redukcyjny szt Uponor zaprasowywany trójnik mosiężny redukcyjny szt Uponor zaprasowywany trójnik mosiężny redukcyjny szt Uponor zaprasowywany trójnik mosiężny redukcyjny szt Uponor zaprasowywany trójnik mosiężny redukcyjny szt Uponor zaprasowywany trójnik mosiężny redukcyjny szt Uponor zaprasowywany trójnik mosiężny redukcyjny szt Uponor zaprasowywany trójnik mosiężny redukcyjny szt Uponor zaprasowywany trójnik mosiężny redukcyjny szt Uponor zaprasowywany trójnik mosiężny redukcyjny szt Uponor zaprasowywany trójnik mosiężny redukcyjny szt Uponor zaprasowywany trójnik mosiężny redukcyjny szt Uponor zaprasowywany trójnik mosiężny redukcyjny szt Uponor zaprasowywany trójnik mosiężny redukcyjny szt Uponor zaprasowywany trójnik mosiężny redukcyjny szt z Uponor zaprasowywany trójnik z gwintem zewnętrznym MLC Wykonany z mosiądzu powekanego cyną, z przymocowanymi tuejami zaciskowymi, koorowe pierścienie oporowe oraz test próby szczeności. Zaprasowanie bez fazowania. Gwint zewnętrzny wykonany zgodnie z PN EN ze szczenością uzyskiwaną na gwincie. z1 1 Nr kat. d [mm] GZ [ca] d1 [mm] [mm] 1 [mm] z [mm] Z1 [mm] opis opakowanie cena/szt. Uponor zaprasowywany trójnik mosiężny R ½ R ¾ R ¾ z gwinetm zewnętrznym 16-½" GZ szt Uponor zaprasowywany trójnik mosiężny z gwinetm zewnętrznym 25-¾" GZ-25 5 szt Uponor zaprasowywany trójnik mosiężny z gwinetm zewnętrznym 32-¾" GZ-32 5 szt EEI-PL-01.13

19 Systemy instaacji wodociągowych i grzejnikowych > Kształtki mosiężne zaprasowywane Uponor MLC mm Trójniki mosiężne zaprasowywane Uponor MLC z z1 Uponor zaprasowywany trójnik z gwintem wewnętrznym MLC Wykonany z mosiądzu powekanego cyną, z przymocowanymi tuejami zaciskowymi, koorowe pierścienie oporowe oraz test próby szczeności. Zaprasowanie bez fazowania. Gwint wewnętrzny wacowy wykonany zgodnie z PN EN ze szczenością uzyskiwaną na gwincie. MLC 1 Nr kat. d [mm] GW [ca] d1 [mm] [mm] 1 [mm] z [mm] Z1 [mm] opis opakowanie cena/szt. Uponor zaprasowywany trójnik mosiężny Rp ½ Rp ½ Rp ¾ Rp ½ Rp ¾ Rp ½ Rp ¾ wewnętrznym Uponor MLC 16-½ szt Uponor zaprasowywany trójnik mosiężny wewnętrznym Uponor MLC 20-½ szt Uponor zaprasowywany trójnik mosiężny wewnętrznym Uponor MLC 20-¾ szt Uponor zaprasowywany trójnik mosiężny wewnętrznym Uponor MLC 25-½-25 5 szt Uponor zaprasowywany trójnik mosiężny wewnętrznym Uponor MLC 25-¾-25 5 szt Uponor zaprasowywany trójnik mosiężny wewnętrznym Uponor MLC 32-½-32 5 szt Uponor zaprasowywany trójnik mosiężny wewnętrznym Uponor MLC 32-¾-32 5 szt z Uponor zaprasowywany trójnik redukcyjny MLC Wykonany z mosiądzu powekanego cyną, z przymocowanymi tuejami zaciskowymi, koorowe pierścienie oporowe oraz test próby szczeności. z2 z1 2 1 Nr kat d d1 d2 1 2 z Z1 Z2 [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] opis opakowanie cena/szt. Uponor zaprasowywany trójnik mosiężny redukcyjny szt Uponor zaprasowywany trójnik mosiężny redukcyjny szt Uponor zaprasowywany trójnik mosiężny redukcyjny szt Uponor zaprasowywany trójnik mosiężny redukcyjny szt Uponor zaprasowywany trójnik mosiężny redukcyjny szt Uponor zaprasowywany trójnik mosiężny redukcyjny szt Uponor zaprasowywany trójnik mosiężny redukcyjny szt Uponor zaprasowywany trójnik mosiężny redukcyjny szt Uponor zaprasowywany trójnik mosiężny redukcyjny szt Uponor zaprasowywany trójnik mosiężny redukcyjny szt Uponor zaprasowywany trójnik MLC Wykonany z mosiądzu powekanego cyną, z przymocowanymi tuejami zaciskowymi, koorowe pierścienie oporowe oraz test próby szczeności. z Nr kat. d [mm] [mm] z [mm] opis opakowanie cena/szt. Uponor zaprasowywany trójnik mosiężny szt Uponor zaprasowywany trójnik mosiężny szt EEI-PL

20 Systemy instaacji wodociągowych i grzejnikowych > Kształtki mosiężne zaprasowywane Uponor MLC mm Trójniki mosiężne zaprasowywane Uponor MLC MLC z Uponor zaprasowywany trójnik z gwintem wewnętrznym MLC Wykonany z mosiądzu powekanego cyną, z przymocowanymi tuejami zaciskowymi, koorowe pierścienie oporowe oraz test próby szczeności. Gwint wewnętrzny wacowy wykonany zgodnie z PN EN ze szczenością uzyskiwaną na gwincie. z1 1 Nr kat. d [mm] GW [ca] d1 [mm] [mm] 1 [mm] z [mm] Z1 [mm] opis opakowanie cena/szt. Uponor zaprasowywany trójnik mosiężny Rp ¾ Rp z gwintem wewnętrznym 40-¾" GW-40 5 szt Uponor zaprasowywany trójnik mosiężny z gwintem wewnętrznym 50-1" GW-50 3 szt Złączki mosiężne zaprasowywane z ruchomą nakrętką Uponor MLC 1 z Uponor zaprasowywana złączka z ruchomą nakrętką MLC Wykonana z mosiądzu powekanego cyną, z przymocowaną tueją zaciskową, koorowe pierścienie oporowe oraz test próby szczeności. Zaprasowanie bez fazowania. Do połączenia natynkowego z możiwością ponownego przykręcenia armatury. Gwint wewnętrzny wykonany zgodnie z PN EN ISO Nr kat. d [mm] GW [ca] [mm] 1 [mm] z [mm] opis opakowanie cena/szt. Uponor zaprasowywana złączka mosiężna G ½ G ¾ G ½ G ¾ G G 1¼ z ruchomą nakrętką 16-½" GW 10 szt Uponor zaprasowywana złączka mosiężna z ruchomą nakrętką 16-¾" GW 10 szt Uponor zaprasowywana złączka mosiężna z ruchomą nakrętką 20-½" GW 10 szt Uponor zaprasowywana złączka mosiężna z ruchomą nakrętką 20-¾" GW 10 szt Uponor zaprasowywana złączka mosiężna z ruchomą nakrętką 25-1" GW 5 szt Uponor zaprasowywana złączka mosiężna z ruchomą nakrętką 32-1¼" GW 5 szt z Uponor zaprasowywana złączka z ruchomą nakrętką MLC Wykonana z mosiądzu powekanego cyną, z przymocowaną tueją zaciskową, koorowe pierścienie oporowe oraz test próby szczeności. Do połączenia natynkowego z możiwością ponownego przykręcenia armatury. Gwint wewnętrzny wykonanyzgodnie z PN EN ISO Nr kat. d [mm] GW [ca] [mm] 1 [mm] z [mm] opis opakowanie cena/szt. Uponor zaprasowywana złączka mosiężna G 1½ G z ruchomą nakrętką 40-1½" GW 5 szt Uponor zaprasowywana złączka mosiężna z ruchomą nakrętką 50-2" GW 3 szt Złączki zaciskowe mm Uponor zaciskowa złączka MLC Złączka zaciskowa wykonana z mosiądzu, pierścień zaciskowy połączony z tueją zaciskową nikowany. Do połączeń rur Uponor MLC z rozdzieaczami. Gwint wewnętrzny 3/4" eurokonus wykonany zgodnie z PN EN ISO Test próby szczeności. Zaprasowanie bez fazowania. Nr kat. d [mm] GW [ca] [mm] z [mm] opis opakowanie cena/szt. Uponor zaciskowa złączka mosiężna MLC 16-1/2" GW, wersja metaowa Uponor zaciskowa złączka mosiężna MLC 16-3/4" GW eurokonus, wersja metaowa Uponor zaciskowa złączka mosiężna MLC 20-3/4" GW eurokonus, wersja metaowa Uponor zaciskowa złączka mosiężna MLC 25-3/4" GW eurokonus, wersja metaowa G ½ szt G ¾ szt G ¾ szt G ¾ szt EEI-PL-01.13

21 Systemy instaacji wodociągowych i grzejnikowych > Uponor MLC > Kształtki modułowe RS Uponor MLC mm Złączki modułowe Uponor RS System złączek modułowych Uponor MLC jest systemem wybieranym w wieu światowej kasy projektach. Ten unikany system wykorzystuje tyko 26 eementów, aby osiągnąć więcej niż 300 kombinacji różnych połączeń, aż do średnicy 110 mm. Posiada bardzo prosty i charakterystyczny mechanizm bokady, który zapobiega błędom montażowym. Korzyści Mniej eementów, więce możiwości Ogromna iość kombinacji Jedynie 26 podstawowych eementów Możiwość wykonywania zaprasowywania na stoe monterskim Nie są wymagane dodatkowe narzędzia Stosowanie istniejących narzędzi Twoja praca wykonana jest szybciej i prościej MLC Eementy systemu Adapter Uponor RS zaprasowywany MLC Adaptery Uponor RS zaprasowywane MLC Złączki Uponor RS modułowe Trójniki Uponor RS modułowe Łączniki Uponor RS modułowe Adaptery Uponor RS modułowe z gwintem Adaptery Uponor RS kołnierzowe EEI-PL

22 Systemy instaacji wodociągowych i grzejnikowych > Uponor MLC > Kształtki modułowe RS Uponor MLC mm Unikany system kształtek modułowych Uponor MLC da pionów i poziomów instaacyjnych. MLC Mniej eementów, więcej możiwości Ponad 300 różnych eementów jest niezbędnych w tradycyjnych systemach instaacyjnych w zakresie średnic mm, w systemie Uponor potrzebujemy do tego nie więcej niż 27. Wyobraźcie sobie o ie łatwiejszy jest montaż jeśi weźmie się pod uwagę tyko 27 eementów. Kik Kik Zapras Ogromna iość kombinacji System poziomów i pionów Uponor MLC ma budowę modułową. Poszczegóne eementy są ideanie spasowane. To oznacza, że możemy wykonać dowonie wymyśoną kształtkę - zarówno tradycyjną jak i własną stworzoną na nasze potrzeby. Innowacyjny system da nam większą swobodę w projektowaniu. RS2 Adapter RS2 Złączka modułowa Łącznik RS 2/RS 3 RS3 Złączka modułowa RS3 Adapter Możiwość zaprasowania na podłodze Nie są wymagane dodatkowe narzędzia Możiwości korekty położenia rur po montażu Brak wieokrotnych redukcji RS2/RS3 Trójnik z odejściem Koano 90 ub 45 Adapter zapras. RS Trójnik RS Adapter zapras. RS Redukcja RS3/RS2 Adapter zapras. RS Adapter zapras. RS Koano RS Adapter zapras. RS Różne rozwiązania Różne rozwiązania Różne rozwiązania Adapter zapras. RS Złączka RS Adapter RS z GZ Adapter zapras. RS Złączka RS Adapter zapras. RS Adapter zapras. RS Złączka RS Redukcja RS3/RS2 Adapter zapras. RS EEI-PL-01.13

23 Systemy instaacji wodociągowych i grzejnikowych > Uponor MLC > Kształtki modułowe RS Uponor MLC mm Innowacyjny system kształtek Uponor MLC da poziomów i pionów oferuje nowe możiwości instaacyjne. MLC Łączniki modułowe RS 2 i RS 3 zostały stworzone, aby rozwiązać 3 zagadnienia na budowie za jednym zamachem. Połączenie rur na różnych wysokościach, stworzenie rozdzieacza z trójników oraz wykonanie punktu stałego Montaż rozdzieacza w szybki i bezpieczny sposób Nowa koncepcja połączeń Duża zamienność Mniej słabych punktów, większe bezpieczeństwo W tradycyjnych systemach instaacyjnych, każde połączenie to potencjany słaby punkt. Uponor zawsze pracował nad znaezieniem epszego rozwiązania. Nowy system poziomów i pionów instaacyjnych Uponor MLC po raz koejny poprawia jakość i niezawodność montażu, poprzez zmniejszenie iości eementów. Unikana i innowacyjna technoogia bokady połączenia jest bardzo prosta i przyczynia się do zapobiegania błędom instaacyjnym. Łatwa I szybka zmiana wysokości na poziomach instaacyjnych Łatwy i szybki montaż instaacji Oszczędność czasu montażu instaacji Odpowiednia odegłość w wyznaczonym miejscu System ideany da prac renowacyjnych Możiwość konfiguracji koan w dowonym kierunku EEI-PL

24 Systemy instaacji wodociągowych i grzejnikowych > Kształtki modułowe RS Uponor MLC mm System złączek RS modułowych Uponor MLC mm MLC z Uponor RS złączka modułowa Wykonana z mosiądzu powekanego cyną. Wszystkie moduły RS 2 i RS 3 wyposażone są w dwie pastikowe bokady adaptera. Nr kat. typ [-] [mm] z [mm] opis opakowanie cena/szt. Uponor RS 2 złączka mosiężna modułowa RS RS Uponor RS 3 złączka mosiężna modułowa 1 szt szt z Uponor RS trójnik modułowy Wykonany z mosiądzu powekanego cyną. Wszystkie moduły RS 2 i RS 3 wyposażone są w trzy pastikowe bokady adaptera. Nr kat. typ [-] [mm] z [mm] opis opakowanie cena/szt. Uponor RS 2 trójnik mosiężny modułowy RS RS Uponor RS 3 trójnik mosiężny modułowy 1 szt szt z Uponor RS koano modułowe Wykonane z mosiądzu powekanego cyną. Wszystkie moduły RS 2 i RS 3 wyposażone są w dwie pastikowe bokady adaptera. Nr kat. typ [-] [mm] z [mm] opis opakowanie cena/szt. Uponor RS 2 koano mosiężne modułowe RS RS Uponor RS 3 koano mosiężne modułowe 90 1 szt szt Uponor RS Koano modułowe 45 Wykonane z mosiądzu powekanego cyną. Wszystkie moduły RS 2 i RS 3 wyposażone są w dwie pastikowe bokady adaptera. z Nr kat. typ [-] [mm] z [mm] opis opakowanie cena/szt. Uponor RS 2 koano mosiężne modułowe RS RS Uponor RS 3 koano mosiężne modułowe 45 1 szt szt z Uponor RS redukcja modułowa Wykonana z mosiądzu powekanego redukcja z RS3 do RS 2 zawiera jedną pastikową bokadę adaptera. z1 1 Nr kat. typ [-] [mm] 1 [mm] z [mm] Z1 [mm] opis opakowanie cena/szt RS 3 / RS Uponor RS 3 złączka mosiężna modułowa redukcyjna RS 3 - RS 2 1 szt EEI-PL-01.13

25 Systemy instaacji wodociągowych i grzejnikowych > Kształtki modułowe RS Uponor MLC mm System złączek RS modułowych Uponor MLC mm z Uponor RS adapter zaprasowywany MLC Wykonany z mosiądzu powekanego cyną. Tueja zaciskowa wykonana z auminium z koorowym pierścieniem oporowym da szczęk zaciskowych, test próby szczeoności. Pasuje do wszystkich połączeń modułowych RS 2. MLC Nr kat. typ [-] d [mm] [mm] z [mm] opis opakowanie cena/szt. Uponor RS 2 adapter mosiężny zaprasowywany RS RS RS RS szt Uponor RS 2 adapter mosiężny zaprasowywany 20 Uponor RS 2 adapter mosiężny zaprasowywany 25 Uponor RS 2 adapter mosiężny zaprasowywany 32 1 szt szt szt z Uponor RS adapter zaprasowywany MLC Wykonany z mosiądzu powekanego cyną. Tueja zaciskowa wykonana ze stai nierdzewnej z koorowym pierścieniem oporowym da szczęk zaciskowych, test próby szczeoności. Pasuje do wszystkich połączeń modułowych RS 2 ub RS 3. Nr kat. typ [-] d [mm] [mm] z [mm] opis opakowanie cena/szt. Uponor RS 2 adapter mosiężny zaprasowywany RS RS RS RS RS RS szt Uponor RS 2 adapter mosiężny zaprasowywany 50 1 szt Uponor RS 2 adapter mosiężny zaprasowywany 63 1 szt Uponor RS 2 adapter mosiężny zaprasowywany 75 1 szt Uponor RS 3 adapter mosiężny zaprasowywany 90 1 szt Uponor RS 3 adapter mosiężny zaprasowywany szt z Uponor RS adapter z gwintem wewnętrznym Wykonany z mosiądzu powekanego cyną. Pasuje do wszystkich połączeń modułowych RS 2 ub RS 3. Gwint wewnętrzny zgodny z PN EN Nr kat. typ [-] GW [ca] [mm] z [mm] opis opakowanie cena/szt RS 2 Rp ½ Uponor RS 2 adapter mosiężny z gwintem wewnętrznym ½" GW 1 szt Uponor RS 2 adapter mosiężny z gwintem RS 2 Rp wewnętrznym 1" GW 1 szt Uponor RS 2 adapter mosiężny z gwintem RS 2 Rp RS 2 Rp 2 ½ RS 3 Rp wewnętrznym 2" GW 1 szt Uponor RS 2 adapter mosiężny z gwintem wewnętrznym 2 ½" GW 1 szt Uponor RS 3 adapter mosiężny z gwintem wewnętrznym 3" GW 1 szt EEI-PL

26 Systemy instaacji wodociągowych i grzejnikowych > Uponor MLC > Kształtki modułowe RS Uponor MLC mm System złączek RS modułowych Uponor MLC mm MLC z Uponor RS adapter z gwintem zewnętrznym Wykonany z mosiądzu powekanego cyną. Pasuje do wszystkich połączeń modułowych RS 2 ub RS 3. Gwint zewnętrzny zgodny z PN EN ze szczenością uzyskiwaną na gwincie. Nr kat. typ [-] GZ [ca] [mm] z [mm] opis opakowanie cena/szt RS 2 R 1 ½ Uponor RS 2 adapter mosiężny z gwintem zewnętrznym 1 ½" GZ 1 szt Uponor RS 2 adapter mosiężny z gwintem RS 2 R zewnętrznym 2" GZ 1 szt Uponor RS 2 adapter mosiężny z gwintem RS 2 R 2 ½ RS 3 R zewnętrznym 2 ½" GZ 1 szt Uponor RS 3 adapter mosiężny z gwintem zewnętrznym 3" GZ 1 szt Uponor RS adapter kołnierzowy Wykonany z mosiądzu powekanego cyną. Pasuje do wszystkich połączeń modułowych RS 3. Kołnierz PN 16. W kołnierzu 8 okrągłych otworów na śruby. z Nr kat. typ [-] DN [mm] p [bar] [mm] 1 [mm] 2 [mm] z [mm] opis opakowanie cena/szt. Uponor RS 2 adapter mosiężny kołnierzowy RS RS RS DN 65 (PN 16) 1 szt szt szt Uponor RS 3 adapter mosiężny kołnierzowy DN 80 (PN 16) Uponor RS 3 adapter mosiężny kołnierzowy DN 100 (PN 16) z 1 z Uponor RS łącznik modułowy długi Wykonany z mosiądzu powekanego cyną. Służy do połączenia dwóch kształtek modułowych tej samej średnicy. Nr kat. typ [-] [mm] 1 [mm] z [mm] opis opakowanie cena/szt. Uponor RS 2 łącznik moziężny modułowy RS RS długi 130mm 1 szt Uponor RS 3 łącznik moziężny modułowy długi 210mm 1 szt z z Uponor RS łącznik modułowy krótki Wykonany z mosiądzu powekanego cyną. Służy do połączenia dwóch kształtek modułowych tej samej średnicy. Nr kat. typ [-] [mm] z [mm] opis opakowanie cena/szt. Uponor RS 2 łącznik moziężny modułowy RS RS krótki 5mm 1 szt Uponor RS 3 łącznik moziężny modułowy krótki 5mm 1 szt Uponor RS bokada Wykonana z tworzywa, przeznaczona do bokowania adapterów RS w kształtkach modułowych RS. Część zapasowa. Nr kat. koor [-] opis opakowanie cena/szt. Uponor RS 2 bokada k. czarny czarny szary Uponor RS 3 bokada k. szary 10 szt szt EEI-PL-01.13

27 Systemy instaacji wodociągowych i grzejnikowych > Złączki Uponor MLC da instaacji wodociągowych Koana naścienne mosiężne zaprasowywane Uponor MLC 1 z1 2 z Uponor zaprasowywane koano naścienne MLC Wykonane z mosiądzu powekanego cyną, z przymocowaną tueją zaciskową, koorowe pierścienie oporowe oraz test próby szczeności. Zaprasowanie bez fazowania. Przeznaczone do montażu na ścianie ub na płytce montażowej płaskiej pod różnym kątem. Gwint wewnętrzny zgodny z PN EN MLC Nr kat. d [mm] GW [ca] [mm] 1 [mm] 2 [mm] z [mm] Z1 [mm] opis opakowanie Uponor zaprasowywane koano naścienne Rp 1/ Rp 1/ Rp 3/ mosiężne 16-1/2" GW 10 szt. Uponor zaprasowywane koano naścienne mosiężne 20-1/2" GW 10 szt. Uponor zaprasowywane koano naścienne mosiężne 20-3/4" GW 5 szt. cena/szt z 1 2 Uponor zaprasowywane koano naścienne MLC długie Wykonane z mosiądzu powekanego cyną, z przymocowaną tueją zaciskową, koorowe pierścienie oporowe oraz test próby szczeności. Zaprasowanie bez fazowania. Przeznaczone do montażu na ścianie ub na płytce montażowej płaskiej pod różnym kątem. Gwint wewnętrzny zgodny z PN EN Nr kat. d [mm] GW [ca] [mm] 1 [mm] 2 [mm] z [mm] Z1 [mm] opis opakowanie Rp 1/ Uponor zaprasowywane koano naścienne mosiężne 16-1/2" GW, długie 10 szt. cena/szt Uponor zaprasowywane koano naścienne MLC podwójne Wykonane z mosiądzu powekanego cyną, z przymocowanymi tuejami zaciskowymi. Przeznaczone do montażu na ścianie ub na płytce montażowej płaskiej pod różnym kątem. Gwint wewnętrzny zgodny z PN EN Nr kat. d [mm] GW [ca] d1 [mm] [mm] 1 [mm] 2 [mm] z [mm] Z1 [mm] opis opakowanie Rp 1/ Uponor zaprasowywane koano naścienne mosiężne podwójne 16-1/2" GW-16, długie 10 szt. cena/szt h b s a a1 a2 Uponor płytka montażowa 75/150 mm Przeznaczona do podłączeń koan naściennych Uponor MLC. Ustawia koana naścienne w odpowiednim rozstawie. Zawiera pastikowe trzpienie oraz śruby M6x12 zgodne z DIN 965. Posiada otwory da łatwego montażu koan naściennych. Wykonana ze stai ocynkowanej. Nr kat. rozstaw [mm] [mm] b [mm] h [mm] a [mm] a1 [mm] s [mm] opis opakowanie Uponor płytka montażowa 75/150 mm / szt. cena/szt Uponor zapasowe trzpienie i śruby Zapasowe trzpienie i śruby da Uponor płytki montażowej nr kat Nr kat. opis opakowanie cena/szt Uponor zapasowe trzpienie i śruby da płytki montażowej, 10 sz t. 10 szt EEI-PL

28 Systemy instaacji wodociągowych i grzejnikowych > Uponor MLC > Złączki Uponor RTM Złączki RTM MLC Uponor przedstawia nową technoogię złączek RTM (Ring Tension Memory) z systemem "Too-Inside", pozwaających na bezpieczne, szybkie i profesjonane łączenie rur Uponor MLC bez użycia narzędzi. Złączki RTM pozwaają na łatwe i trwałe połączenia, są ideane do zastosowania w remontowanych i nowych budynkach. Korzyści Rewoucyjna technoogia RTM Bardzo bezpieczne połączenie Koorowa identyfikacja średnicy złączek Łączenie rur bez użycia narzędzi Wskaźnik samozaprasowania widoczny i słyszany Szybki i łatwy montaż Całkowicie certyfikowane oraz atestowane Eementy systemu Złączka Uponor RTM z gwintem Koana Uponor RTM Koano Uponor RTM z gwintem Trójniki Uponor RTM Złączki Uponor RTM Koana Uponor RTM naścienne 28 EEI-PL-01.13

29 Systemy instaacji wodociągowych i grzejnikowych > Uponor MLC > Złączki Uponor RTM Technoogia Uponor przedstawia nową inię złączek RTM (Ring Tension Memory) z systemem "Too-Inside", pozwaających na bezpieczne, szybkie i profesjonane łączenie rur Uponor MLC bez użycia narzędzi. MLC Złączki RTMTM pozwaają na łatwe i trwałe połączenia, są ideanie do zastosowania w remontowanych i nowych budynkach. Wskaźniki zaprasowania pozwaają na natychmiastową kontroę poprawności połączenia oraz identyfikację średnicy złączki mm dzięki zróżnicowanym koorom Identyfikacja średnicy za pomocą kooru da RTM TM Podczas łączenia rur słychać charakterystyczny kik, oznaczający, że połączenie zostało zaprasowane poprawnie. Dzięki okienku kontronemu można zobaczyć czy bokada pierścienia zaciskowego została usunięta. Fazy zaprasowywania złączki pokazują poniższe zdjęcia: Niezaprasowana złączka Wprowadzanie rury do złączki, aż do kiknięcia Zaprasowana złączka Złączka RTM składa się z następujących eementów: Cześć zewnętrzna: wysokiej jakości poisufon PSU Pierścień zabezpieczający: PPSU Pierścień zaprasowujący: wysokiej jakości sta węgowa zapewniająca efekt pamięci, wskaźnik połączenia wykonany jest z wysokiej jakości mosiądzu Obwodowe okienko kontrone 360 : poisufon PSU Korpus złączki: poifenyosufon PPSU pus dwa O-ringi. Eementy są zgrzewane utradźwiękowo. EEI-PL

30 Systemy instaacji wodociągowych i grzejnikowych > Uponor MLC > Złączki Uponor RTM Złączki Uponor RTM mm 2 z 1 Uponor RTM złączka PPSU MLC Wykonana z tworzywa poifenyosufon, z koncepcją "narzędzia wewnątrz", wskaźnik zaprasowania, identyfikacja średnicy za pomocą kooru. Nr kat. d [mm] [mm] 1 [mm] 2 [mm] z [mm] opis opakowanie Uponor RTM złączka PPSU szt. Uponor RTM złączka PPSU szt. Uponor RTM złączka PPSU szt. cena/szt z 1 Uponor RTM złączka redukcyjna PPSU Wykonana z tworzywa poifenyosufon, z koncepcją "narzędzia wewnątrz", wskaźnik zaprasowania, identyfikacja średnicy za pomocą kooru. Nr kat. d [mm] d1 [mm] [mm] 1 [mm] 2 [mm] z [mm] opis opakowanie Uponor RTM złączka redukcyjna PPSU szt. Uponor RTM złączka redukcyjna PPSU szt. cena/szt z Uponor RTM koano PPSU Wykonane z tworzywa poifenyosufon, z koncepcją "narzędzia wewnątrz", wskaźnik zaprasowania, identyfikacja średnicy za pomocą kooru. z Nr kat. d [mm] [mm] z [mm] opis opakowanie Uponor RTM koano PPSU szt. Uponor RTM koano PPSU szt. Uponor RTM koano PPSU szt. cena/szt z Uponor RTM trójnik PPSU Wykonany z tworzywa poifenyosufon, z koncepcją "narzędzia wewnątrz", wskaźnik zaprasowania, identyfikacja średnicy za pomocą kooru. z 2 z Nr kat. d [mm] [mm] 1 [mm] 2 [mm] z [mm] Z1 [mm] Z2 [mm] opis opakowanie Uponor RTM trójnik PPSU szt. Uponor RTM trójnik PPSU szt. Uponor RTM trójnik PPSU szt. cena/szt EEI-PL-01.13

31 Systemy instaacji wodociągowych i grzejnikowych > Uponor MLC > Złączki Uponor RTM Złączki Uponor RTM mm Uponor RTM rrójnik redukcyjny PPSU z Wykonany z tworzywa poifenyosufon, z koncepcją "narzędzia wewnątrz", wskaźnik zaprasowania, identyfikacja średnicy za pomocą kooru. MLC z 2 z Nr kat d d1 d2 1 2 z Z1 Z2 [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] opis opakowanie Uponor RTM trójnik redukcyjny PPSU szt. Uponor RTM trójnik redukcyjny PPSU szt. Uponor RTM trójnik redukcyjny PPSU szt. Uponor RTM trójnik redukcyjny PPSU szt. Uponor RTM trójnik redukcyjny PPSU szt. cena/szt z Uponor RTM złączka z gwintem zewnętrznym Wykonana z mosiądzu powekanego cyną, z koncepcją "narzędzia wewnątrz", wskaźnik zaprasowania, identyfikacja średnicy za pomocą kooru. Gwint zewnętrzny wykonany zgodnie z PN EN ze szczenością uzyskiwaną na gwincie. Nr kat. d [mm] GZ [ca] d1 [mm] [mm] z [mm] opis opakowanie R 1/ Uponor RTM złączka mosiężna z gwintem zewnętrznym 16-1/2" GZ 1 szt R 1/ Uponor RTM złączka mosiężna z gwintem zewnętrznym 20-1/2" GZ 1 szt R 3/ Uponor RTM złączka mosiężna z gwintem zewnętrznym 20-3/4" GZ 1 szt R 3/ Uponor RTM złączka mosiężna z gwintem zewnętrznym 25-3/4" GZ 1 szt R Uponor RTM złączka mosiężna z gwintem zewnętrznym 25-1" GZ 1 szt R Uponor RTM złączka mosiężna z gwintem zewnętrznym 32-1" GZ 1 szt. cena/szt z 1 Uponor RTM złączka Wykonana z mosiądzu powekanego cyną, z koncepcją "narzędzia wewnątrz", wskaźnik zaprasowania, identyfikacja średnicy za pomocą kooru. Nr kat. d [mm] [mm] 1 [mm] 2 [mm] z [mm] opis opakowanie Uponor RTM złączka mosiężna szt. cena/szt Uponor RTM złączka redukcyjna 2 z 1 Wykonana z mosiądzu powekanego cyną, z koncepcją "narzędzia wewnątrz", wskaźnik zaprasowania, identyfikacja średnicy za pomocą kooru. Nr kat. d [mm] d1 [mm] [mm] 1 [mm] 2 [mm] z [mm] opis opakowanie Uponor RTM złączka redukcyjna mosiężna szt. 1 szt. 1 szt. Uponor RTM złączka redukcyjna mosiężna Uponor RTM złączka redukcyjna mosiężna cena/szt EEI-PL

32 Systemy instaacji wodociągowych i grzejnikowych > Uponor MLC >Złączki Uponor RTM Złączki Uponor RTM mm Uponor RTM koano MLC z z Wykonane z mosiądzu powekanego cyną, z koncepcją "narzędzia wewnątrz", wskaźnik zaprasowania, identyfikacja średnicy za pomocą kooru. Nr kat. d [mm] [mm] z [mm] opis opakowanie Uponor RTM koano mosiężne szt. cena/szt z Uponor RTM trójnik Wykonany z mosiądzu powekanego cyną, z koncepcją "narzędzia wewnątrz", wskaźnik zaprasowania, identyfikacja średnicy za pomocą kooru. z 2 z Nr kat. d [mm] [mm] 1 [mm] 2 [mm] z [mm] Z1d [mm] Z2 [mm] opis opakowanie Uponor RTM trójnik mosiężny szt. cena/szt z Uponor RTM trójnik redukcyjny Wykonany z mosiądzu powekanego cyną, z koncepcją "narzędzia wewnątrz", wskaźnik zaprasowania, identyfikacja średnicy za pomocą kooru. z2 z1 2 1 d d1 d2 1 2 z Z1 Z2 Nr kat. [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] opis opakowanie Uponor RTM trójnik redukcyjny mosiężny Uponor RTM trójnik redukcyjny mosiężny Uponor RTM trójnik redukcyjny mosiężny szt. szt szt. Uponor RTM trójnik redukcyjny mosiężny szt. Uponor RTM trójnik redukcyjny mosiężny szt. cena/szt z Uponor RTM złączka z gwintem wewnętrznym Wykonana z mosiądzu powekanego cyną, z koncepcją "narzędzia wewnątrz", wskaźnik zaprasowania, identyfikacja średnicy za pomocą kooru. Gwint wewnętrzny wykonany zgodnie z PN EN ze szczenością uzyskiwaną na gwincie. Nr kat. d [mm] GW [ca] [mm] 1 [mm] z [mm] opis opakowanie Uponor RTM złączka mosiężna z gwintem Rp 1/ Rp 1/ Rp 3/ Rp 3/ Rp Rp wewnętrznym 16-1/2" GW 1 szt. Uponor RTM złączka mosiężna z gwintem wewnętrznym 20-1/2" GW 1 szt. Uponor RTM złączka mosiężna z gwintem wewnętrznym 20-3/4" GW 1 szt. Uponor RTM złączka mosiężna z gwintem wewnętrznym 25-3/4" GW 1 szt. Uponor RTM złączka mosiężna z gwintem wewnętrznym 25-1" GW 1 szt. Uponor RTM złączka mosiężna z gwintem wewnętrznym 32-1" GW 1 szt. cena/szt EEI-PL-01.13

33 Systemy instaacji wodociągowych i grzejnikowych > Uponor MLC > Złączki Uponor RTM Złączki Uponor RTM mm z Uponor RTM trójnik z gwintem wewnętrznym Wykonany z mosiądzu powekanego cyną, z koncepcją "narzędzia wewnątrz", wskaźnik zaprasowania, identyfikacja średnicy za pomocą kooru. Gwint wewnętrzny wykonany zgodnie z PN EN ze szczenością uzyskiwaną na gwincie. MLC z2 z1 2 1 Nr kat. d [mm] GW [ca] d1 [mm] [mm] 1 [mm] 2 [mm] z [mm] Z1 [mm] opis opakowanie Rp 1/ Uponor RTM trójnik mosiężny z gwintem wewnętrznym 16-1/2" GW-16 1 szt Rp 1/ Uponor RTM trójnik mosiężny z gwintem wewnętrznym 20-1/2" GW-20 1 szt Rp 3/ Uponor RTM trójnik mosiężny z gwintem wewnętrznym 20-3/4" GW-20 1 szt. cena/szt Uponor RTM koano z gwintem wewnętrznym z z1 1 Wykonane z mosiądzu powekanego cyną, z koncepcją "narzędzia wewnątrz", wskaźnik zaprasowania, identyfikacja średnicy za pomocą kooru. Gwint wewnętrzny wykonany zgodnie z PN EN ze szczenością uzyskiwaną na gwincie. Nr kat. d [mm] GW [ca] [mm] 1 [mm] z [mm] Z1 [mm] opis opakowanie Rp 1/ Uponor RTM koano mosiężne z gwintem wewnętrznym 16-1/2" GW 1 szt Rp 1/ Uponor RTM koano mosiężne z gwintem wewnętrznym 20-1/2" GW 1 szt Rp 3/ Uponor RTM koano mosiężne z gwintem wewnętrznym 20-3/4" GW 1 szt Rp 3/ Uponor RTM koano mosiężne z gwintem wewnętrznym 25-3/4" GW 1 szt Rp 1 Rp Uponor RTM koano mosiężne z gwintem wewnętrznym 25-1" GW Uponor RTM koano mosiężne z gwintem 1 1 szt. szt. z wewnętrznym 32-1" GW cena/szt Uponor RTM koano naścienne Wykonane z mosiądzu powekanego cyną, z koncepcją "narzędzia wewnątrz", wskaźnik zaprasowania, identyfikacja średnicy za pomocą kooru. Posiada kołnierz do mocowania. Gwint wewnętrzny wykonany zgodnie z PN EN ze szczenością uzyskiwaną na gwincie. 40 z1 2 1 Nr kat. d [mm] GW [ca] [mm] 1 [mm] 2 [mm] z [mm] Z1 [mm] opis opakowanie Rp 1/ Uponor RTM koano naścienne mosiężne 16-1/2" GW 1 szt Rp 1/ Uponor RTM koano naścienne mosiężne 20-1/2" GW 1 szt Rp 3/ Uponor RTM koano naścienne mosiężne 20-3/4" GW 1 szt. cena/szt z z 1 1 Uponor RTM koano z gwintem zewnętrznym Wykonane z mosiądzu powekanego cyną, z koncepcją "narzędzia wewnątrz", wskaźnik zaprasowania, identyfikacja średnicy za pomocą kooru. Gwint zewnętrzny wykonany zgodnie z PN EN ze szczenością uzyskiwaną na gwincie. Nr kat. d [mm] GZ [ca] [mm] 1 [mm] z [mm] Z1 [mm] opis opakowanie R 1/ Uponor RTM koano mosiężne z gwintem zewnętrznym 16-1/2" GZ 1 szt R 1/ Uponor RTM koano mosiężne z gwintem zewnętrznym 20-1/2" GZ 1 szt R 3/ Uponor RTM koano mosiężne z gwintem zewnętrznym 20-3/4" GZ 1 szt R 3/ Uponor RTM koano mosiężne z gwintem zewnętrznym 25-3/4" GZ 1 szt. cena/szt EEI-PL

34 Systemy instaacji wodociągowych i grzejnikowych > Uponor MLC > Złączki Uponor RTM Złączki Uponor RTM mm Uponor RTM złączka z ruchomą nakrętką MLC 1 z Wykonana z mosiądzu powekanego cyną, z koncepcją "narzędzia wewnątrz", wskaźnik zaprasowania, identyfikacja średnicy za pomocą kooru. Gwint wewnętrzny wykonany zgodnie z PN EN ISO ze szczenością uzyskiwaną na gwincie. Nr kat. d [mm] GW [ca] [mm] 1 [mm] z [mm] opis opakowanie G 1/ G 3/ Uponor RTM złączka mosiężna z ruchomą nakrętką 16-1/2" GW 1 szt. Uponor RTM złączka mosiężna z ruchomą nakrętką 20-3/4" GW 1 szt. cena/szt Uponor RTM narzędzie do kaibracji MLC Uniwersane narzędzie do kaibracji rur MLC da trzech średnic. Nr kat. d [mm] d1 [mm] d2 [mm] opis opakowanie Uponor RTM narzędzie do kaibracji 16/20/25 1 szt. cena/szt Uponor RTM narzędzie do kaibracji MLC Narzędzie do kaibracji rury MLC. Nr kat. d [mm] opis opakowanie Uponor RTM narzędzie do kaibracji 32 1 szt. cena/szt EEI-PL-01.13

35 Systemy instaacji wodociągowych i grzejnikowych > Uponor MLC > Rozdzieacze i akcesoria Uponor da instaacji wodociągowych Rozdzieacze mosiężne i akcesoria z c a a a 1 Uponor S rozdzieac Wykonany z mosiądzu powekanego cyną, z podłączeniami do rozdzieacza 1" GZ i 1" GW. Podłączenia obwodów ½" GZ. Podłączenie rury z rozdzieaczem przy pomocy odpowiedniej złączki zaciskowej skręcanej Uponor MLC. MLC Nr kat. GZ [ca] GZ1 [ca] GW [ca] obwody [-] [mm] 1 [mm] c [mm] a [mm] / / / z [mm] opis opakowanie cena/szt. Uponor S rozdzieacz mosiężny 1" 2 x 1/2" GZ 1 szt Uponor S rozdzieacz mosiężny 1" 3 x 1/2" GZ 1 szt Uponor S rozdzieacz mosiężny 1" 4 x 1/2" GZ 1 szt Uponor S uchwyt mocujący rozdzieacz Wykonany ze stai ocynkowanej. Posiada wkładki gumowe tłumiące hałas. Może być użyty do szafek rozdzieaczowych Uponor. Nr kat. opis opakowanie cena/szt. Uponor S uchwyt mocujący rozdzieacz szt Złączki zaprasowywane podłączeniowe Uponor MLC 1 z Uponor RC zaprasowywane koano podłączeniowe MLC Do zaprasowania z nikowaną rurką miedzianą 15 x 1 mm. Podłączenie do grzejnika przy użyciu złączki zaciskowej do miedzi eurokonus (nr kat ) Nr kat. d [mm] [mm] 1 [mm] z [mm] opis opakowanie cena/szt Uponor RC zaprasowywane koano mosiężne podłączeniowe Cu,L=350 mm 20 szt Złączki zaciskowe skręcane podłączeniowe Uponor MLC Uponor zaciskowa złączka eurokonus Cu Wykonana z mosiądzu powekanego gawanicznie, uszczenienie z EPDM. Połączenie ¾ GW eurokonus samouszczeniające z rurą miedzianą 15 x 1 mm do zaworu grzejnikowego ¾ eurokonus. Dokręcić kuczem montażowym rozmiar 30. Nr kat. d [mm] GW [ca] opis opakowanie cena/szt Cu 15 G¾ Uponor RC zaciskowa złączka mosiężna do miedzi, 15 Cu-¾" GW eurokonus 10 szt Uponor RC nype przyłączeniowy Wykonany z mosiądzu powekanego gawanicznie. Samouszczeniający. Do podłączeń grzejnika z gwintem wewnętrznym ½ GW i ¾ GW eurokonus. Nr kat. GZ [ca] GZ1 [ca] opis opakowanie cena/szt R½ R¾ Uponor RC zaciskowy nype mosiężny ½" GZ - ¾" GZ eurokonus 10 szt EEI-PL

36 Systemy instaacji wodociągowych i grzejnikowych > Uponor MLC > Złączki Uponor MLC do instaacji grzejnikowych Złączki zaciskowe skręcane podłączeniowe Uponor MLC MLC Uponor RC zaciskowa złączka Danfoss MLC Wykonana z mosiądzu powekanego gawanicznie. Złączka skręcana zaciskowa z gwintem zewnętrznym do zaworu Danfoss z gwintem wewnętrznym. Uszczeka O-ring w koorze niebieskim jest wykonana z EPDM. Nr kat. d [mm] GZ [ca] opis opakowanie cena/szt R½ Uponor RC zaciskowa złączka mosiężna MLC Danfoss, 16-½" GZ 20 szt Uponor RC zaciskowa złączka Heimeier MLC Wykonana z mosiądzu powekanego gawanicznie. Złączka skręcana zaciskowa z gwintem zewnętrznym do zaworu Heimeier z gwintem wewnętrznym. Uszczeka O-ring w koorze szarym jest wykonana z EPDM. Nr kat. d [mm] GZ [ca] opis opakowanie cena/szt R½ Trójniki zaprasowywane krzyżakowe Uponor MLC z1 1 z 3 2 Uponor RC zaciskowa złączka mosiężna MLC Heimeier, 16-½" GZ 20 szt Uponor zaprasowywany trójnik krzyżakowy MLC Wykonany z mosiądzu powekanego gawanicznie z przymocowanymi tuejami. Trójnik służy do podłączeń nie krzyżujących się rur do grzejnika, ułożonych bezpośrednio na podłożu. Dostarczany wraz z obudową ze spienionego poipropyenu EPP Nr kat d d1 d z Z1 [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] opis opakowanie cena/szt. Uponor zaprasowywany trójnik krzyżakowy z mosiężny szt Uponor zaprasowywany trójnik krzyżakowy mosiężny szt Uponor zaprasowywany trójnik krzyżakowy mosiężny szt Uponor zaprasowywany trójnik krzyżakowy mosiężny szt Rozdzieacze mosiężne Uponor b2 h1 h h2 a b b c b1 b Uponor H rozdzieacz Rozdzieacz do ogrzewania grzejnikowego. Beki rozdzieacza wykonane z mosiądzu 1" GW z płaskimi uszczekami. Na bekach zawory odpowietrzające. Rozstaw pomiędzy wyjściami 50 mm. Na bekach koorowe nakładki da rozróżnienia beki zasiającej (czerwone) i powrotnej (niebieskie). Wyjścia do grzejników z gwintem zewnętrznym eurokonus ¾" GZ do podłączeń ze złączką zaciskową eurokonus Uponor MLC ¾ GW. W kompecie uchwyty mocujące rozdzieacz z wkładką przeciwdźwiękową. Maksymany przepływ da rozdzieacza: 3.5 m³/h (12-obwodowy). Nr kat. obwody [-] [mm] b [mm] h [mm] h1 [mm] h2 [mm] c [mm] a [mm] opis opakowanie cena/szt. Uponor RC rozdzieacz mosiężny H 1" x3/4" GZ; c/c 50mm (=122mm) 1 szt Uponor RC rozdzieacz mosiężny H 1" x3/4" GZ; c/c 50mm (=172mm) 1 szt Uponor RC rozdzieacz mosiężny H 1" x3/4" GZ; c/c 50mm (=222mm) 1 szt Uponor RC rozdzieacz mosiężny H 1" x3/4" GZ; c/c 50mm (=272mm) 1 szt Uponor RC rozdzieacz mosiężny H 1" x3/4" GZ; c/c 50mm (=322mm) 1 szt Uponor RC rozdzieacz mosiężny H 1" x3/4" GZ; c/c 50mm (=372mm) 1 szt Uponor RC rozdzieacz mosiężny H 1" x3/4" GZ; c/c 50mm (=422mm) 1 szt Uponor RC rozdzieacz mosiężny H 1" x3/4" GZ; c/c 50mm (=472mm) 1 szt Uponor RC rozdzieacz mosiężny H 1" x3/4" GZ; c/c 50mm (=522mm) 1 szt Uponor RC rozdzieacz mosiężny H 1" x3/4" GZ; c/c 50mm (=572mm) 1 szt Uponor RC rozdzieacz mosiężny H 1" x3/4" GZ; c/c 50mm (=622mm) 1 szt EEI-PL-01.13

37 Systemy instaacji wodociągowych i grzejnikowych > Uponor MLC > Akcesoria do rozdzieacza grzejnikowego Rozetka okrągła Uponor 1 Uponor rozetka okrągła Wykonana z białego poipropyenu. Służy do maskowania rur wychodzących z podłogi o rozstawie większym niż 50 mm. MLC Nr kat. d [mm] [mm] 1 [mm] opis opakowanie cena/szt. Uponor rozetka okrągła 16 (biała) Uponor rozetka okrągła 20 (biała) 50 szt szt Mocowania rur Uponor MLC Uponor uchwyt do mocowania rur W koorze białym. Służy do mocowania rur Uponor MLC natynkowo. Nr kat. d [mm] b [mm] h [mm] c [mm] A [mm] H [mm] opis opakowanie cena/szt. Uponor uchwyt do rur 16 mm, biały Uponor uchwyt do rur 20 mm, biały Uponor uchwyt do rur 25 mm, biały Uponor uchwyt do rur 32 mm, biały 100 szt szt szt szt m r Uponor hak pojedynczy Do mocowania rur o średnicy max. 32 mm na podłożu betonowym. Koor niebieski. Średnica otworu 8 mm. d Nr kat. d [mm] r [mm] [mm] m [mm] s [mm] opis opakowanie cena/szt. Uponor hak pojedynczy do mocowania 6 cm da rury do 32mm 50 szt Uponor hak pojedynczy do mocowania 8 cm da rury do 32mm 50 szt m r Uponor hak podwójny Do mocowania rur o średnicy max. 32 mm na podłożu betonowym. Koor niebieski. Średnica otworu 8 mm. d Nr kat. d [mm] r [mm] [mm] m [mm] s [mm] opis opakowanie cena/szt. Uponor hak podwójny do mocowania 6 cm da rury do 32mm 50 szt Uponor hak podwójny do mocowania 8 cm da rury do 32mm 50 szt EEI-PL

38 Systemy instaacji wodociągowych i grzejnikowych > Uponor MLC > Narzędzia Uponor MLC Narzędzia do cięcia rur Uponor MLC MLC Uponor nożyce do rur Do rur Uponor MLC/PEX. Nr kat. d [mm] opis opakowanie cena/szt. Uponor nożyce do cięcia rur szt Nożyce do cięcia rur Uponor Do rur Uponor w zakresie średnic mm z możiwością cięcia rury osłonowej typu pesze dzięki schowanemu ostrzu. Nr kat. d [mm] opis opakowanie cena/szt. Uponor nożyce do cięcia rur szt Uponor ostrze zapasowe nożyc do cięcia da szt Uponor obcinak rokowy Do cięcia rur Uponor w zakresie średnic mm. Nr kat. d [mm] opis opakowanie cena/szt. Uponor obcinak rokowy Uponor tarcza zapasowa obcinaka rokowego szt szt Uponor obcinak rokowy Do cięcia rur Uponor w zakresie średnic mm. Nr kat. d [mm] opis opakowanie cena/szt. Uponor obcinak rokowy Uponor tarcza zapasowa obcinaka rokowego szt szt Uponor zestaw narzędzi Zestaw zawiera narzędzie do cięcia rur oraz fazowania w zakresie średnic mm. Dostarczany w waizce. Nr kat. d [mm] opis opakowanie cena/szt Uonor zestaw narzędzi do obcinania i fazowania szt EEI-PL-01.13

39 Systemy instaacji wodociągowych i grzejnikowych > Uponor MLC > Narzędzia Uponor MLC Narzędzia do fazowania i kaibracji Uponor MLC Uponor narzędzie do fazowania MLC Narzędzie do fazowania i kaibracji rury wyposażone w uchwyt. Po zdjęciu uchwytu możiwość włożenia narzędzia do wiertarki (max prędkość obrotowa 500 obrotów/min). MLC Nr kat. d [mm] opis opakowanie cena/szt. Uponor narzędzie do fazowania Uponor narzędzie do fazowania 20 Uponor narzędzie do fazowania 25 Uponor narzędzie do fazowania 32 1 szt szt szt szt Uponor narzędzie do fazowania MLC Narzędzie do fazowania i kaibracji rury wyposażone w uchwyt. Po zdjęciu uchwytu możiwość włożenia narzędzia do wiertarki (max prędkość obrotowa 500 obrotów/min). Nr kat. d [mm] opis opakowanie cena/szt. Uponor narzędzie do fazowania Uponor narzędzie do fazowania 50 Uponor narzędzie do fazowania 63 Uponor narzędzie do fazowania 75 1 szt szt szt szt Uponor uniwersane narzędzie do fazowania MLC Uniwersane narzędzie do fazowania i kaibracji rury da trzech średnic. Nr kat. d [mm] d1 [mm] d2 [mm] opis opakowanie cena/szt Uponor narzędzie do fazowania 16/20/25 i kaibracji Uponor MLC 16/20/25 1 szt Uponor uniwersane narzędzie do fazowania Narzędzie do fazowania wszystkich rur Uponor MLC i Uponor PE-Xa. Nr kat. opis opakowanie cena/szt. Uponor uniwersane narzędzie do fazowania szt Narzędzia do gięcia rur Uponor MLC Uponor sprężyna wewnętrzna MLC Specjana sprężyna do gięcia rur Uponor MLC. Nr kat. d [mm] opis opakowanie cena/szt. Uponor sprężyna wewnętrzna do gięcia Uponor sprężyna wewnętrzna do gięcia 20 Uponor sprężyna wewnętrzna do gięcia 25 Uponor sprężyna wewnętrzna do gięcia 32 1 szt szt szt szt EEI-PL

40 Systemy instaacji wodociągowych i grzejnikowych > Uponor MLC > Narzędzia Uponor MLC Narzędzia do gięcia rur Uponor MLC MLC Uponor sprężyna zewnętrzna MLC Specjana sprężyna do gięcia rur Uponor MLC. Nr kat. d [mm] opis opakowanie cena/szt. Uponor sprężyna zewnętrzna do gięcia Uponor sprężyna zewnętrzna do gięcia 20 Uponor sprężyna zewnętrzna do gięcia 25 1 szt szt szt Uponor giętarka do rur MLC Do wykonywania reguarnych łuków rur Uponor MLC w zakresie mm. Dostarczana w waizce eementami do gięcia poszczegónych średnic. Nr kat. d [mm] opis opakowanie cena/szt. Uponor giętarka do rur MLC szt Narzędzia do zaciskania Uponor MLC Uponor zaciskarka ręczna MLC Do zaprasowywania rur Uponor MLC z wymiennymi wkładkami zaciskowymi. Dostarczana w waizce bez wkładek zaciskowych. Nr kat. d [mm] opis opakowanie cena/szt Uponor zaciskarka ręczna zawiera waizkę bez wkładek zaciskowych 1 szt Uponor wkładka zaciskarki ręcznej MLC Wkładki wymienne do zaciskarki ręcznej Uponor MLC. Nr kat. d [mm] opis opakowanie cena/kp. Uponor wkładka do zaciskarki ręcznej Uponor wkładka do zaciskarki ręcznej 20 1 kp kp EEI-PL-01.13

41 Systemy instaacji wodociągowych i grzejnikowych > Uponor MLC > Narzędzia Uponor MLC Narzędzia do zaciskania Uponor MLC Uponor zaciskarka akumuatorowa Mini 32 Dostarczana w pastikowej waizce łącznie z jedną baterią, ładowarką i szczękami zaciskowymi w średnicach 16/20/25/32 mm. Specyfikacja techniczna: waga narzędzia ze szczęką zaciskową: 2.5 kg Specyfikacja techniczna: Waga narzędzia ze szczęką zaciskową: 2.5 kg Napięcie sinika: 9.6 V stałe Napięcie ładowania: 9.6 V Wskaźnik ładowania: optyczny - wyświetany na baterii Czas ładowania: ok. 40 min Da średnic: mm Czas zaprasowywania: ok. 4 s Wydajność: ok. 65 zaprasowań da średnicy 20 mm przy pełnym naładowaniu baterii MLC Nr kat. d [mm] napięcie [V] opis opakowanie cena/szt Uponor zaciskarka akumuatorowa Mini 32 ze szczękami zaciskowymi 16/20/25/32 1 szt Uponor szczęka zaciskowa Mini KSP0 Szczęka zaciskowa KSP0 do rur Uponor MLC da zaciskarki Mini 32 w zakresie średnic mm. Nr kat. d [mm] opis opakowanie Uponor szczęka zaciskowa MINI KSPO Uponor szczęka zaciskowa MINI KSPO 20 Uponor szczęka zaciskowa MINI KSPO 25 Uponor szczęka zaciskowa MINI KSPO 32 cena/szt. 1 szt szt szt szt Uponor zaciskarka eektryczna UP 75 Dostarczana w pastikowej waizce do zasiania prądem 230 V, bez szczęk zaciskowych. Specyfikacja techniczna: Waga narzędzia ze szczęką zaciskową: 3.3 kg Napięcie zasiania: 230 V / 50 Hz Moc nominana: 200 W Da średnic: mm Siła zacisku: ok. 32 kn Czas zaprasowywania: ok 7 s Nr kat. d [mm] napięcie [V] opis opakowanie cena/szt Uponor zaciskarka eektryczna UP 75 EL bez szczęk zaciskowych 1 szt Uponor zaciskarka akumuatorowa UP 75 Dostarczana w pastikowej waizce łącznie z jedną baterią, ładowarką Specyfikacja techniczna: Waga narzędzia ze szczęką zaciskową: 3.95 kg Napięcie sinika: 12 V stałe Napięcie ładowania: 12 V Wskaźnik ładowania: optyczny - wyświetany na baterii Czas ładowania: ok 1 godz. (ok. 15 min szybkie ładowanie) Da średnic: mm Czas zaprasowywania: ok 7 s Wydajność: ok. 150 zaprasowań przy pełnym naładowaniu baterii. Nr kat. d [mm] napięcie [V] opis opakowanie cena/szt Uponor zaciskarka akumuatorowa UP 75 bez szczęk zaciskowych 1 szt EEI-PL

42 Systemy instaacji wodociągowych i grzejnikowych > Uponor MLC > Narzędzia Uponor MLC Narzędzia do zaciskania Uponor MLC MLC Uponor szczęka zaciskowa MLC KSP0 Szczęka zaciskowa KSP0 do rur Uponor MLC da zaciskarek UP 75 i UP 75 EL w zakresie średnic mm. Nr kat. d [mm] opis opakowanie cena/szt. Uponor szczęka zaciskowa KSP Uponor szczęka zaciskowa KSP0 20 Uponor szczęka zaciskowa KSP0 25 Uponor szczęka zaciskowa KSP szt szt szt szt Uponor szczęka zaciskowa MLC Szczęka zaciskowa KSP0 do rur Uponor MLC da zaciskarek UP 75 i UP 75 EL w zakresie średnic mm. Nr kat. d [mm] opis opakowanie cena/szt. Uponor szczęka zaciskowa Uponor szczęka zaciskowa 50 1 szt szt Uponor szczęka modułowa MLC Pierścienie zaciskowe do szczęki bazowej Uponor , pasuje do zaciskarek UP-75 i UP-75EL. Nr kat. d [mm] opis opakowanie cena/szt. Uponor szczęka zaciskowa modułowa da szt Uponor szczęka zaciskowa modułowa 75 da szt Uponor szczęka modułowa MLC Pierścienie zaciskowe do szczęki bazowej Uponor , pasuje do zaciskarek UP-75 i UP-75EL. Nr kat. d [mm] opis opakowanie cena/szt. Uponor szczęka zaciskowa modułowa da szt Uponor szczęka zaciskowa modułowa 110 da szt EEI-PL-01.13

43 Systemy instaacji wodociągowych i grzejnikowych > Uponor MLC > Narzędzia Uponor MLC Narzędzia do zaciskania Uponor MLC Uponor szczęka bazowa MLC Szczęka bazowa Uponor , pasuje do zaciskarek UP 75 i UP 75EL. MLC Nr kat. d [mm] opis opakowanie cena/szt. Uponor szczęka bazowa szt Akcesoria Uponor MLC Uponor narzędzie prostowania rur MLC Do szybkiego i łatwego prostowania rur Uponor MLC. Reguacja da średnic w zakresie mm. Nr kat. opis opakowanie cena/szt. Uponor narzędzie do prostowania rur MLC szt Uponor zatyczka próby ciśnieniowej MLC Wieokrotnego użytku zatyczka do próby ciśnieniowej instaacji. Zatyczkę wkręca się w koniec sfazowanej rury Uponor MLC. Po przeprowadzeniu próby ciśnieniowej naeży wykręcić zatyczkę z rury i obciąć ją na długość zatyczki +1.5 mm. Nr kat. d [mm] GW [ca] [mm] 1 [mm] opis opakowanie cena/szt. Uponor zatyczka do próby ciśnieniowej ½ ½ ½ MLC szt Uponor zatyczka do próby ciśnieniowej MLC szt Uponor zatyczka do próby ciśnieniowej MLC szt EEI-PL

44 MLC 44 EEI-PL-01.13

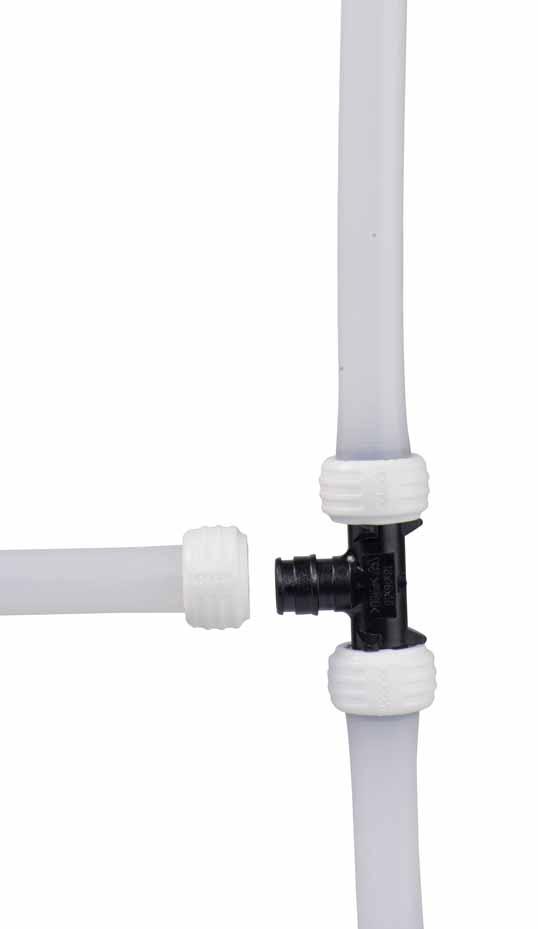

45 System Uponor PE-Xa KATALOG PRODUKTOWY 2013 PE-Xa EEI-PL

46 Systemy instaacji wodociągowych i grzejnikowych > Uponor PE-Xa > Spis treści Spis treści Oznaczenia...47 Rury Uponor PE-Xa mm Rury Uponor PE-Xa S3.2 da instaacji wodociągowych...49 Rury Uponor PE-Xa S5.0 da instaacji wodociągowych...50 Rury Uponor eva PE-Xa ISO A S5.0 da instaacji grzejnikowych...50 Złączki Uponor PE-Xa Q&E mm Pierścienie Uponor PE-Xa Q&E...53 PE-Xa Złączki PPSU Uponor PE-Xa Q&E mm Złączki PPSU Uponor PE-Xa Q&E...54 Złączki PPSU Uponor PE-Xa Q&E z gwintem...54 Koana PPSU Uponor PE-Xa Q&E z gwintem...55 Koana PPSU Uponor PE-Xa Q&E...55 Trójniki PPSU Uponor PE-Xa Q&E...55 Złączki mosiężne Uponor PE-Xa Q&E mm Złączki mosiężne Uponor PE-Xa Q&E z gwintem...57 Koana mosiężne Uponor PE-Xa Q&E z gwintem...58 Trójniki mosiężne Uponor PE-Xa Q&E...58 Złączki RS modułowe Uponor PE-Xa...59 Złączki Uponor PE-Xa da instaacji wodociągowych Koana naścienne PPSU Uponor PE-Xa Q&E...61 Koana naścienne mosiężne Uponor PE-Xa Q&E...61 Koana do puszek naściennych Uponor PE-Xa Q&E...62 Rozdzieacze PPSU Uponor PE-Xa Q&E 1" Rozdzieacze PPSU Uponor PE-Xa Q&E Akcesoria Uponor PE-Xa Akcesoria Uponor PE-Xa...65 Narzędzia Uponor PE-Xa Narzędzia do cięcia rur Uponor PE-Xa...67 Narzędzia rozszerzające Uponor PE-Xa Q&E...67 Ceny w kataogu podano w PLN. Ceny nie zawierają podatku VAT. Ceny obowiązują od r. 46 EEI-PL-01.13

47 Systemy instaacji wodociągowych i grzejnikowych > Uponor PE-Xa > Oznaczenia Oznaczenia Skrót opakowanie opis A/F [mm] wymiar kucza d [mm] średnica d1 [mm] średnica 1 d2 [mm] średnica 2 d3 [mm] średnica 3 d4 [mm] średnica 4 GW [ca] gwint wewnętrzny GZ [ca] gwint zewnętrzny GZ1 [ca] gwint zewnętrzny 1 koor [-] koor [m] długość w metrach [mm] długość U [V] napięcie robocze obwody [-] iość obwodów p [bar] ciśnienie rozstaw [mm] rozstaw s [mm] grubość ścianki PE-Xa EEI-PL

48 Systemy instaacji wodociągowych i grzejnikowych > Uponor PE-Xa > Rury Uponor PE-Xa mm System Uponor PE-Xa Rura Uponor PE-Xa z unikanymi cechami jest najbardziej znaną marką w swojej branży. Da inżynierów, projektantów i instaatorów na całym świecie, Uponor to nie tyko zaufanie, ecz także integrana część ich codziennej pracy. Po 40 atach, ponad 3,3 miiarda metrów, wyprodukowanych rur PE-Xa w zakładach w Europie i Ameryce Północnej, zostało zainstaowanych w ponad 60 krajach na całym świecie. Korzyści Certyfikowana jakość Odporność na korozję Termiczna pamięć kształtu Lekki oraz bardzo eastyczny Brak uderzenia hydrauicznego Wysoka trwałość PE-Xa Eementy systemu Rury Uponor PE-Xa S3.2 w zwoju Rury Uponor eva PE-Xa w zwoju Rury Uponor PE-Xa S3.2 w odcinku prostym Rury Uponor eva PE-Xa w odcinku prostym Pierścienie Uponor Q&E Evoution Koana naścienne Uponor Q&E Trójniki Uponor Q&E PPSU Koana Uponor Q&E do puszki naściennej Złączki Uponor Q&E mosiężne z gwintem Złączki Uponor RS modułowe 48 EEI-PL-01.13

49 Systemy instaacji wodociągowych i grzejnikowych > Uponor PE-Xa > Rury Uponor PE-Xa mm Rury Uponor PE-Xa ISO A S3.2 da instaacji wodociągowych Uponor PE-Xa S3.2 rura w zwoju Rury produkowane są z tenowo sieciowanego poietyenu (PE-Xa) wykorzystującego metodę Engea, zgodnie z normą PN-EN ISO "Systemy przewodów rurowych z tworzyw sztucznych do instaacji wody zimnej i ciepłej, usieciowany poietyen (PEX)". Średnice rur wg normy PN-EN ISO , tabica 2 - średnice kasa A, rury seria S 3.2 (ISO A S3.2). Kasyfikacja warunków (zawiera typowe zastosowanie): Kasa zastosowania 1 - dostarczanie ciepłej wody (60 C), Kasa zastosowania 2 - dostarczanie ciepłej wody (70 C), maksymana temperatura pracy 95 C. Ciśnienie projektowe 10 bar. Nr kat. d [mm] s [mm] [m] p [bar] opis opakowanie cena/m Uponor PE-Xa rura 16x w zwoju 100 m 100 m 5.98 Uponor PE-Xa rura 20x2.8 w zwoju 50 m 50 m 9.96 Uponor PE-Xa rura 25x3.5 w zwoju 50 m 50 m Uponor PE-Xa rura 32x4.4 w zwoju 50 m 50 m Uponor PE-Xa S3.2 rura w odcinku prostym Rury produkowane są z tenowo sieciowanego poietyenu (PE-Xa) wykorzystującego metodę Engea, zgodnie z normą PN-EN ISO "Systemy przewodów rurowych z tworzyw sztucznych do instaacji wody zimnej i ciepłej, usieciowany poietyen (PEX)". Średnice rur wg normy PN-EN ISO , tabica 2 - średnice kasa A, rury seria S 3.2 (ISO A S3.2). Kasyfikacja warunków (zawiera typowe zastosowanie): Kasa zastosowania 1 - dostarczanie ciepłej wody (60 C), Kasa zastosowania 2 - dostarczanie ciepłej wody (70 C), maksymana temperatura pracy 95 C. Ciśnienie projektowe 10 bar. PE-Xa Nr kat. d [mm] s [mm] [m] p [bar] opis opakowanie cena/m Uponor PE-Xa rura 25x w odcinku prostym 6 m 6 m Uponor PE-Xa rura 32x4.4 w odcinku prostym 6 m 6 m Uponor PE-Xa rura 40x5.5 w odcinku prostym 6 m 6 m Uponor PE-Xa rura 50x6.9 w odcinku prostym 6 m 6 m Uponor PE-Xa rura 63x8.7 w odcinku prostym 6 m 6 m Uponor PE-Xa rura 75x10.3 w odcinku prostym 6 m 6 m Uponor PE-Xa rura 90x12.3 w odcinku prostym 6 m 6 m Uponor PE-Xa rura 110x15.1 w odcinku prostym 6 m 6 m EEI-PL

50 Systemy instaacji wodociągowych i grzejnikowych > Uponor PE-Xa > Rury Uponor PE-Xa mm Rury Uponor PE-Xa ISO A S5.0 da instaacji wodociągowych Uponor PE-Xa S5.0 rura w zwoju Rury produkowane są z tenowo sieciowanego poietyenu (PE-Xa) wykorzystującego metodę Engea, zgodnie z normą PN-EN ISO "Systemy przewodów rurowych z tworzyw sztucznych do instaacji wody zimnej i ciepłej, usieciowany poietyen (PEX)". Średnice rur wg normy PN-EN ISO , tabica 2 - średnice kasa A, rury seria S 5.0 (ISO A S5.0). Kasyfikacja warunków (zawiera typowe zastosowanie): Kasa zastosowania 1 - dostarczanie ciepłej wody (60 C), Kasa zastosowania 2 - dostarczanie ciepłej wody (70 C), maksymana temperatura pracy 95 C. Ciśnienie projektowe 6 bar. Da ciśnienia 10 bar, maksymana temperatura pracy: 70 C. PE-Xa Nr kat. d [mm] s [mm] [m] p [bar] opis opakowanie cena/m Uponor PE-Xa rura 16x w zwoju 100 m 100 m 5.85 Uponor PE-Xa rura 20x2.0 w zwoju 100 m 100 m 8.49 Uponor PE-Xa rura 25x2.3 w zwoju 100 m 100 m Uponor eva PE-Xa rura 32x2.9 w zwoju 50 m Uponor eva PE-Xa rura 40x3.7 w zwoju 50 m 50 m m Rury Uponor eva PE-Xa ISO A S5.0 da instaacji grzejnikowych Uponor eva PE-Xa rura w zwoju Rury produkowane są z tenowo sieciowanego poietyenu (PE-Xa) wykorzystującego metodę Engea, zgodnie z normą PN-EN ISO "Systemy przewodów rurowych z tworzyw sztucznych do instaacji wody zimnej i ciepłej, usieciowany poietyen (PEX)". Rury mają barierę tenową wykonana z akohou etyowinyowego (EVOH), zgodną z normą DIN 4726 w ceu zapobiegania korozji eementów instaacji. Ta specjanie opracowana bariera pozwaa na wykonywanie połączeń w technoogii Wirsbo Q&E. Średnice rur wg normy PN-EN ISO , tabica 2 - średnice kasa A, rury seria S 5.0 (ISO A S5.0) oraz tabica 5 średnice kasa C. Kasyfikacja warunków (zawiera typowe zastosowanie): Kasa zastosowania 4 - ogrzewanie podłogowe i niskotemperaturowe grzejniki, Kasa zastosowania 5 - grzejniki wysokotemperaturowe, maksymana temperatura pracy 95 C. Ciśnienie projektowe 6 bar. Da ciśnienia 10 bar, maksymana temperatura pracy: 70 C. Nr kat. d [mm] s [mm] [m] p [bar] opis opakowanie cena/m Uponor eva PE-Xa rura 16x w zwoju 120 m 120 m 5.98 Uponor eva PE-Xa rura 20x2.0 w zwoju 120 m 120 m 8.95 Uponor eva PE-Xa rura 25x2.3 w zwoju 50 m 50 m Uponor eva PE-Xa rura 32x2.9 w zwoju 50 m 50 m Uponor eva PE-Xa rura 40x3.7 w zwoju 50 m 50 m Uponor eva PE-Xa rura 50x4.6 w zwoju 50 m 50 m Uponor eva PE-Xa rura 63x5.8 w zwoju 50 m 50 m Uponor eva PE-Xa rura 75x6.8 w zwoju 50 m 50 m Uponor eva PE-Xa rura 90x8.2 w zwoju 50 m 50 m Uponor eva PE-Xa rura 110x10.0 w zwoju 50 m 50 m EEI-PL-01.13

51 Systemy instaacji wodociągowych i grzejnikowych > Uponor PE-Xa > Rury Uponor PE-Xa mm Rury Uponor eva PE-Xa ISO A S5.0 da instaacji wodociągowych i grzejnikowych Uponor eva PE-Xa rura w odcinku prostym Rury produkowane są z tenowo sieciowanego poietyenu (PE-Xa) wykorzystującego metodę Engea, zgodnie z normą PN-EN ISO "Systemy przewodów rurowych z tworzyw sztucznych do instaacji wody zimnej i ciepłej, Usieciowany poietyen (PEX)". Rury mają barierę tenową wykonana z akohou etyowinyowego (EVOH), zgodną z normą DIN 4726 w ceu zapobiegania korozji eementów instaacji. Ta specjanie opracowana bariera pozwaa na wykonywanie połączeń w technoogii Wirsbo Q&E. Średnice rur wg normy PN-EN ISO , tabica 2 - średnice kasa A, rury seria S 5.0 (ISO A S5.0) oraz tabica 5 średnice kasa C. Kasyfikacja warunków (zawiera typowe zastosowanie): Kasa zastosowania 1 - dostarczanie ciepłej wody (60 C), Kasa zastosowania 2 - dostarczanie ciepłej wody (70 C), Kasa zastosowania 4 - ogrzewanie podłogowe i niskotemperaturowe grzejniki, Kasa zastosowania 5 - grzejniki wysokotemperaturowe, maksymana temperatura pracy 95 C. Ciśnienie projektowe 6 bar. Da ciśnienia 10 bar, maksymana temperatura pracy: 70 C. Nr kat. d [mm] s [mm] [m] p [bar] opis opakowanie cena/m Uponor eva PE-Xa rura 32x2.9 w odcinku prostym 6 m 6 m Uponor eva PE-Xa rura 40x w odcinku prostym 6 m 6 m Uponor eva PE-Xa rura 50x w odcinku prostym 6 m 6 m Uponor eva PE-Xa rura 63x w odcinku prostym 6 m 6 m Uponor eva PE-Xa rura 75x6.9 w odcinku prostym 6 m 6 m Uponor eva PE-Xa rura 90x8.2 w odcinku prostym 6 m 6 m Uponor eva PE-Xa rura 110x10.0 w odcinku prostym 6 m 6 m PE-Xa EEI-PL

52 Systemy instaacji wodociągowych i grzejnikowych > Uponor PE-Xa >Złączki Uponor PE-Xa Q&E mm Złączki Uponor Q&E Quick&Easy (Q&E) to unikany i innowacyjny system złączek Uponor, który wykorzystuje właściwości obkurczające materiału PE-Xa da szybkiego i łatwego montażu. Połączenia te działają tyko z rurami z sieciowanego PE-Xa produkowanego przez Uponor. Połączenia Q&E z czasem rozwijały się, oferując kompetny, eastyczny i bezpieczny system, który jest łatwy w montażu, ekonomiczny i bezpieczny. Korzyści Kompetny system złączek mosiężnych oraz PPSU Możiwość wykonania całego systemu z tworzywa Odporność na korozję Unikany system wykonywania połączeń Bezpieczne połączenie bez O-ringu Minimane straty ciśnienia Złączki uzyskują sczeność dzięki wysokiej eastyczności rur PE-Xa Szeroki zakres złączek, rozdzieaczy i akcesoriów pomaga zoptymaizować system PE-Xa Eementy systemu Złączki PPSU Uponor Q&E z gwintem Złączki Uponor Q&E PPSU Pierścienie Uponor Q&E Evoution Złączki Uponor Q&E mosiężne z gwintem zewnętrznym Rozdzieacz Uponor PPSU segmentowy PPM 1" Koana naścienne Uponor Q&E Koana Uponor Q&E do puszki naściennej Koana naścienne Uponor Q&E PPSU 52 EEI-PL-01.13

53 Systemy instaacji wodociągowych i grzejnikowych > Uponor PE-Xa >Złączki Uponor PE-Xa Q&E mm Pierścienie Uponor PE-Xa Q&E Uponor Q&E Evoution pierścień biały Wykonany z PE-X, ze zwiększoną siłą obkurczania, szczegónie w niskich temperaturach. Przeznaczony da wszystkich złączek Uponor Q&E. Nr kat. d [mm] koor [-] p [bar] opis opakowanie cena/szt. Uponor Q&E Evoution pierścień biały biały biały biały biały ze stoperem 20 szt Uponor Q&E Evoution pierścień biały 20 ze stoperem 20 szt Uponor Q&E Evoution pierścień biały 25 ze stoperem 20 szt Uponor Q&E Evoution pierścień biały 32 ze stoperem 10 szt Uponor Q&E Evoution pierścień czerwony Wykonany z PE-X, ze zwiększoną siłą obkurczania, szczegónie w niskich temperaturach. Przeznaczony da wszystkich złączek Uponor Q&E. PE-Xa Nr kat. d [mm] koor [-] p [bar] opis opakowanie cena/szt czerwony 6+10 Uponor Q&E Evoution pierścień czrewony 16 ze stoperem 20 szt czerwony 6+10 Uponor Q&E Evoution pierścień czrewony 20 ze stoperem 20 szt czerwony 6+10 Uponor Q&E Evoution pierścień czrewony 25 ze stoperem 20 szt Uponor Q&E Evoution pierścień niebieski Wykonany z PE-X, ze zwiększoną siłą obkurczania, szczegónie w niskich temperaturach. Przeznaczony da wszystkich złączek Uponor Q&E. Nr kat. d [mm] koor [-] p [bar] opis opakowanie cena/szt. Uponor Q&E Evoution pierścień niebieski 16 ze stoperem Uponor Q&E Evoution pierścień niebieski 20 ze stoperem Uponor Q&E Evoution pierścień niebieski 25 ze stoperem niebieski szt niebieski szt niebieski szt Uponor Q&E pierścień biały ze stoperem Wykonany z PE-X, przeznaczony da złączek Uponor Q&E. Nr kat. d [mm] koor [-] p [bar] opis opakowanie cena/szt. Uponor Q&E pierścień biały natura natura natura 6 40 ze stoperem 5 szt Uponor Q&E pierścień biały 50 ze stoperem 10 szt Uponor Q&E pierścień biały 63 ze stoperem 10 szt EEI-PL

54 Systemy instaacji wodociągowych i grzejnikowych > Uponor PE-Xa >Złączki PPSU Uponor PE-Xa Q&E mm Złączki PPSU Uponor PE-Xa Q&E z gwintem Uponor Q&E złączka PPSU z gwintem zewnętrznym Wykonana z tworzywa poifenyosufon. Uwaga: pierścień Uponor Q&E naeży zamawiać osobno! Nr kat. d [mm] GZ [ca] p [bar] opis opakowanie cena/szt. Uponor Q&E złączka PPSU z gwintem ½ ½ ¾ ¾ zewnętrznym 16-½" GZ 5 szt Uponor Q&E złączka PPSU z gwintem zewnętrznym 20-½" GZ 5 szt Uponor Q&E złączka PPSU z gwintem zewnętrznym 20-¾" GZ 5 szt Uponor Q&E złączka PPSU z gwintem zewnętrznym 25-¾" GZ 5 szt Uponor Q&E złączka PPSU z gwintem zewnętrznym 25-1" GZ 5 szt PE-Xa Złączki PPSU Uponor PE-Xa Q&E Uponor Q&E złączka PPSU Wykonana z tworzywa poifenyosufon. Uwaga: pierścień Uponor Q&E naeży zamawiać osobno! Nr kat. d [mm] p [bar] opis opakowanie cena/szt. Uponor Q&E złączka PPSU Uponor Q&E złączka PPSU Uponor Q&E złączka PPSU Uponor Q&E złączka PPSU Uponor Q&E złączka PPSU Uponor Q&E złączka PPSU Uponor Q&E złączka PPSU szt szt szt szt szt szt szt Uponor Q&E złączka redukcyjna PPSU Wykonana z tworzywa poifenyosufon. Uwaga: pierścień Uponor Q&E naeży zamawiać osobno! Nr kat. d [mm] d1 [mm] p [bar] opis opakowanie cena/szt. Uponor Q&E złączka redukcyjna PPSU szt Uponor Q&E złączka redukcyjna PPSU szt Uponor Q&E złączka redukcyjna PPSU szt Uponor Q&E złączka redukcyjna PPSU szt Uponor Q&E złączka redukcyjna PPSU szt Uponor Q&E złączka redukcyjna PPSU szt Uponor Q&E złączka redukcyjna PPSU szt Uponor Q&E złączka redukcyjna PPSU szt Uponor Q&E złączka redukcyjna PPSU szt EEI-PL-01.13

55 Systemy instaacji wodociągowych i grzejnikowych > Uponor PE-Xa >Złączki PPSU Uponor PE-Xa Q&E mm Koana PPSU Uponor PE-Xa Q&E z gwintem Uponor Q&E koano PPSU z gwintem zewnętrznym Wykonane z tworzywa poifenyosufon. Uwaga: pierścień Uponor Q&E naeży zamawiać osobno! Nr kat. d [mm] GZ [ca] p [bar] opis opakowanie cena/szt. Uponor Q&E koano PPSU z gwintem ½ ½ ¾ 6+10 zewnętrznym 16-½" GZ 5 szt Uponor Q&E koano PPSU z gwintem zewnętrznym 20-½" GZ 5 szt Uponor Q&E koano PPSU z gwintem zewnętrznym 25-¾" GZ 5 szt Koana PPSU Uponor PE-Xa Q&E Uponor Q&E koano PPSU 90 Wykonane z tworzywa poifenyosufon. Uwaga: pierścień Uponor Q&E naeży zamawiać osobno! PE-Xa Nr kat. d [mm] p [bar] opis opakowanie cena/szt. Uponor Q&E koano PPSU Uponor Q&E koano PPSU Uponor Q&E koano PPSU Uponor Q&E koano PPSU Uponor Q&E koano PPSU Uponor Q&E koano PPSU Uponor Q&E koano PPSU szt szt szt szt szt szt szt Trójniki PPSU Uponor PE-Xa Q&E Uponor Q&E trójnik PPSU Wykonany z tworzywa poifenyosufon. Uwaga: pierścień Uponor Q&E naeży zamawiać osobno! Nr kat. d [mm] p [bar] opis opakowanie cena/szt. Uponor Q&E trójnik PPSU szt Uponor Q&E trójnik PPSU szt Uponor Q&E trójnik PPSU szt Uponor Q&E trójnik PPSU szt Uponor Q&E trójnik PPSU szt Uponor Q&E trójnik PPSU szt Uponor Q&E trójnik PPSU szt EEI-PL

56 Systemy instaacji wodociągowych i grzejnikowych > Uponor PE-Xa >Złączki PPSU Uponor PE-Xa Q&E mm Trójniki PPSU Uponor PE-Xa Q&E Uponor Q&E trójnik redukcyjny PPSU Wykonany z tworzywa poifenyosufon. Uwaga: pierścień Uponor Q&E naeży zamawiać osobno! PE-Xa Nr kat. d [mm] d1 [mm] d2 [mm] p [bar] opis opakowanie cena/szt. Uponor Q&E trójnik redukcyjny PPSU szt Uponor Q&E trójnik redukcyjny PPSU szt Uponor Q&E trójnik redukcyjny PPSU szt Uponor Q&E trójnik redukcyjny PPSU szt Uponor Q&E trójnik redukcyjny PPSU szt Uponor Q&E trójnik redukcyjny PPSU szt Uponor Q&E trójnik redukcyjny PPSU szt Uponor Q&E trójnik redukcyjny PPSU szt Uponor Q&E trójnik redukcyjny PPSU szt Uponor Q&E trójnik redukcyjny PPSU szt Uponor Q&E trójnik redukcyjny PPSU szt Uponor Q&E trójnik redukcyjny PPSU szt Uponor Q&E trójnik redukcyjny PPSU szt Uponor Q&E trójnik redukcyjny PPSU szt Uponor Q&E trójnik redukcyjny PPSU szt Uponor Q&E trójnik redukcyjny PPSU szt Uponor Q&E trójnik redukcyjny PPSU szt Uponor Q&E trójnik redukcyjny PPSU szt Uponor Q&E trójnik redukcyjny PPSU szt Uponor Q&E trójnik redukcyjny PPSU szt Uponor Q&E trójnik redukcyjny PPSU szt Uponor Q&E trójnik redukcyjny PPSU szt Uponor Q&E trójnik redukcyjny PPSU szt Uponor Q&E trójnik redukcyjny PPSU szt Uponor Q&E trójnik redukcyjny PPSU szt Uponor Q&E trójnik redukcyjny PPSU szt Uponor Q&E trójnik redukcyjny PPSU szt Uponor Q&E trójnik redukcyjny PPSU szt Uponor Q&E trójnik redukcyjny PPSU szt Uponor Q&E trójnik redukcyjny PPSU szt Uponor Q&E trójnik redukcyjny PPSU szt Uponor Q&E trójnik redukcyjny PPSU szt Uponor Q&E trójnik redukcyjny PPSU szt Uponor Q&E trójnik redukcyjny PPSU szt Uponor Q&E trójnik redukcyjny PPSU szt Uponor Q&E trójnik redukcyjny PPSU szt Uponor Q&E trójnik redukcyjny PPSU szt EEI-PL-01.13

57 Systemy instaacji wodociągowych i grzejnikowych > Uponor PE-Xa > Złączki mosiężne Uponor PE-Xa Q&E mm Złączki mosiężne Uponor PE-Xa Q&E z gwintem Uponor Q&E złączka mosiężna z gwintem zewnętrznym Wykonana z mosiądzu odpornego na wypłukiwanie cynku. Gwint zewnętrzny wykonany zgodnie z PN-EN Uwaga: pierścień Uponor Q&E naeży zamawiać osobno! Nr kat. d [mm] GZ [ca] p [bar] opis opakowanie cena/szt. Uponor Q&E złączka mosiężna z gwintem G ½ G ½ G ¾ G ¾ G zewnętrznym, 16-½" GZ 5 szt Uponor Q&E złączka mosiężna z gwintem zewnętrznym, 20-½" GZ 5 szt Uponor Q&E złączka mosiężna z gwintem zewnętrznym, 20-¾" GZ 5 szt Uponor Q&E złączka mosiężna z gwintem zewnętrznym, 25-¾" GZ 5 szt Uponor Q&E złączka mosiężna z gwintem zewnętrznym, 25-1" GZ 5 szt Uponor Q&E złączka mosiężna z gwintem zewnętrznym Wykonana z mosiądzu odpornego na wypłukiwanie cynku. Gwint zewnętrzny wykonany zgodnie z PN-EN Uwaga: pierścień Uponor Q&E naeży zamawiać osobno! PE-Xa Nr kat. d [mm] GZ [ca] p [bar]gw [ca] opis opakowanie cena/szt. Uponor Q&E złączka mosiężna z gwintem G G G 11/ G 11/ G 2 6 zewnętrznym, 32-1" GZ 2 szt Uponor Q&E złączka mosiężna z gwintem zewnętrznym, 40-1" GZ 2 szt Uponor Q&E złączka mosiężna z gwintem zewnętrznym, 40-11/4" GZ 2 szt Uponor Q&E złączka mosiężna z gwintem zewnętrznym, 50-11/4" GZ 1 szt Uponor Q&E złączka mosiężna z gwintem zewnętrznym, 63-2" GZ 1 szt Uponor Q&E złączka mosiężna z gwintem wewnętrznym Wykonana z mosiądzu odpornego na wypłukiwanie cynku. Gwint wewnętrzny wykonany zgodnie z PN-EN Uwaga: pierścień Uponor Q&E naeży zamawiać osobno! Nr kat. d [mm] GW [ca] p [bar] opis opakowanie cena/szt. Uponor Q&E złączka mosiężna z gwintem Rp ½ Rp ½ Rp ¾ Rp ¾ Rp Rp Rp 1 ¼ 6+10 wewnętrznym 16-½" GW 5 szt Uponor Q&E złączka mosiężna z gwintem wewnętrznym 20-½" GW 5 szt Uponor Q&E złączka mosiężna z gwintem wewnętrznym 20-¾" GW 5 szt Uponor Q&E złączka mosiężna z gwintem wewnętrznym 25-¾" GW 5 szt Uponor Q&E złączka mosiężna z gwintem wewnętrznym 25-1" GW 5 szt Uponor Q&E złączka mosiężna z gwintem wewnętrznym 32-1" GW 1 szt Uponor Q&E złączka mosiężna z gwintem 1 szt wewnętrznym 40-1 ¼" GW Uponor Q&E złączka mosiężna z ruchomą nakrętką z gwintem wewnętrznym Wykonana z mosiądzu odpornego na wypłukiwanie cynku. Gwint wewnętrzny wykonany zgodnie z PN-EN Uwaga: pierścień Uponor Q&E naeży zamawiać osobno! Nr kat. d [mm] GW [ca] p [bar] opis opakowanie cena/szt. Uponor Q&E złączka mosiężna G ½ G ½ G ¾ G ¾ G z ruchomą nakrętką 16-½" GW 5 szt Uponor Q&E złączka mosiężna z ruchomą nakrętką 20-½" GW 5 szt Uponor Q&E złączka mosiężna z ruchomą nakrętką 20-¾" GW 5 szt Uponor Q&E złączka mosiężna z ruchomą nakrętką 25-¾" GW 5 szt Uponor Q&E złączka mosiężna z ruchomą nakrętką 25-1" GW 5 szt EEI-PL

58 Systemy instaacji wodociągowych i grzejnikowych > Uponor PE-Xa > Złączki mosiężne Uponor PE-Xa Q&E mm Koana mosiężne Uponor PE-Xa Q&E z gwintem Uponor Q&E koano mosiężne z gwintem zewnętrznym Wykonane z mosiądzu odpornego na wypłukiwanie cynku. Gwint zewnętrzny wykonany zgodnie z PN-EN Uwaga: pierścień Uponor Q&E naeży zamawiać osobno! Nr kat. d [mm] GZ [ca] p [bar] opis opakowanie cena/szt. Uponor Q&E koano mosiężne z gwintem G ½ G ½ G ¾ G ¾ 6+10 zewnętrznym 16-½" GZ 5 szt Uponor Q&E koano mosiężne z gwintem zewnętrznym 20-½" GZ 5 szt Uponor Q&E koano mosiężne z gwintem zewnętrznym 20-¾" GZ 5 szt Uponor Q&E koano mosiężne z gwintem zewnętrznym 25-¾" GZ 5 szt PE-Xa Uponor Q&E koano mosiężne z gwintem wewnętrznym Wykonane z mosiądzu odpornego na wypłukiwanie cynku. Gwint zewnętrzny wykonany zgodnie z PN-EN Uwaga: pierścień Uponor Q&E naeży zamawiać osobno! Nr kat. d [mm] GW [ca] p [bar] opis opakowanie cena/szt. Uponor Q&E koano mosiężne z gwintem Rp ½ Rp ½ Rp ¾ Rp ¾ 6+10 wewnętrznym 16-½" GW 5 szt Uponor Q&E koano mosiężne z gwintem wewnętrznym 20-½" GW 5 szt Uponor Q&E koano mosiężne z gwintem wewnętrznym 20-¾" GW 5 szt Uponor Q&E koano mosiężne z gwintem wewnętrznym 25-¾" GW 5 szt Trójniki mosiężne Uponor PE-Xa Q&E Uponor Q&E trójnik mosiężny z gwintem wewnętrznym Wykonany z mosiądzu odpornego na wypłukiwanie cynku. Gwint wewnętrzny wykonany zgodnie z PN-EN Uwaga: pierścień Uponor Q&E naeży zamawiać osobno! Nr kat. d [mm] GW [ca] d1 [mm] p [bar] opis opakowanie cena/szt. Uponor Q&E trójnik mosiężny z gwintem ½ ½ ¾ wewnętrznym 16-½" GW-16 5 szt Uponor Q&E trójnik mosiężny z gwintem wewnętrznym 20-½" GW-20 5 szt Uponor Q&E trójnik mosiężny z gwintem wewnętrznym 25-¾" GW-25 5 szt EEI-PL-01.13

59 Systemy instaacji wodociągowych i grzejnikowych > Uponor PE-Xa > Złączki mosiężne Uponor PE-Xa Q&E mm Złączki modułowe Uponor RS System złączek modułowych Uponor MLC jest systemem wybieranym w wieu światowej kasy projektach. Ten unikany system wykorzystuje tyko 26 eementów, aby osiągnąć więcej niż 300 kombinacji różnych połączeń, aż do średnicy 110 mm. Posiada bardzo prosty i charakterystyczny mechanizm bokady, który zapobiega błędom montażowym. Korzyści Mniej eementów, więce możiwości Ogromna iość kombinacji Jedynie 26 podstawowych eementów Możiwość wykonywania zaprasowywania na stoe monterskim Nie są wymagane dodatkowe narzędzia Stosowanie istniejących narzędzi Twoja praca wykonana jest szybciej i prościej Eementy systemu Adaptery Uponor RS Q&E Adaptery Uponor RS WIPEX PE-Xa Złączki Uponor RS modułowe Trójniki Uponor RS modułowe Łączniki Uponor RS modułowe Adaptery Uponor RS modułowe z gwintem Adaptery Uponor RS kołnierzowe EEI-PL

60 Systemy instaacji wodociągowych i grzejnikowych > Uponor PE-Xa > Złączki mosiężne Uponor PE-Xa Q&E mm Złączki RS modułowe Uponor PE-Xa Uponor RS adapter mosiężny Q&E Wykonany z mosiądzu odpornego na wypłukiwanie cynku. Pasuje do wszystkich złączek RS modułowych Uponor MLC. Uwaga: pierścień Uponor Q&E naeży zamawiać osobno! PE-Xa Nr kat. d [mm] typ [-] p [bar] opis opakowanie Uponor RS2 adapter mosiężny Q&E RS RS RS RS RS szt. Uponor RS2 adapter mosiężny Q&E 32 1 szt. Uponor RS2 adapter mosiężny Q&E 40 1 szt. Uponor RS2 adapter mosiężny Q&E 50 1 szt. Uponor RS2 adapter mosiężny Q&E 63 1 szt. Uponor RS adapter WIPEX S5.0 cena/szt Wykonany z mosiądzu odpornego na wypłukiwanie cynku. Pasuje do wszystkich złączek RS modułowych Uponor MLC. Nr kat. d [mm] typ [-] p [bar] masa [kg] opis opakowanie Uponor RS2 adapter mosiężny WIPEX S RS RS RS RS x5,8 1 szt. Uponor RS2 adapter mosiężny WIPEX S5.0 75x6,9 1 szt. Uponor RS2 adapter mosiężny WIPEX S5.0 90x8,2 1 szt. Uponor RS2 adapter mosiężny WIPEX S x10,0 1 szt. cena/szt Uponor RS adapter WIPEX S3.2 Wykonany z mosiądzu odpornego na wypłukiwanie cynku. Pasuje do wszystkich złączek RS modułowych Uponor MLC. Nr kat. d [mm] typ [-] p [bar] masa [kg] opis opakowanie Uponor RS2 adapter mosiężny WIPEX S RS RS RS RS x8,7 1 szt. Uponor RS2 adapter mosiężny WIPEX S3.2 75x10,3 1 szt. Uponor RS2 adapter mosiężny WIPEX S3.2 90x12,3 1 szt. Uponor RS2 adapter mosiężny WIPEX S x15,1 1 szt. cena/szt Uwaga: Pozostałe kształtki modułowe znajdują się w rozdziae Uponor MLC, strony nr : Złączki Uponor Wipex Kompet złączek Uponor Wipex da systemu Uponor PE-Xa znajduje się w rozdziae Sieci preizoowane Uponor, strony nr : EEI-PL-01.13

61 Systemy instaacji wodociągowych i grzejnikowych > Uponor PE-Xa > Złączki Uponor PE-Xa da instaacji wodociągowych Koana naścienne PPSU Uponor PE-Xa Q&E Uponor Q&E koano naścienne PPSU Wykonane z tworzywa poifenyosufon. Uwaga: pierścień Uponor Q&E naeży zamawiać osobno! Nr kat. d [mm] GW [ca] p [bar] opis opakowanie cena/szt. Uponor Q&E koano naścienne PPSU długie ½ ½ ½" GW (=49mm) 5 szt Uponor Q&E koano naścienne PPSU długie 20-½" GW (=49mm) 5 szt Koana naścienne mosiężne Uponor PE-Xa Q&E Uponor Q&E koano naścienne mosiężne Wykonany z mosiądzu odpornego na wypłukiwanie cynku. Gwint wewnętrzny wykonany zgodnie z PN-EN Uwaga: pierścień Uponor Q&E naeży zamawiać osobno! PE-Xa Nr kat. d [mm] GW [ca] p [bar] opis opakowanie cena/szt. Uponor Q&E koano naścienne mosiężne Rp ½ Rp ½ ½" GW (=43mm) 5 szt Uponor Q&E koano naścienne mosiężne 20-½" GW (=43mm) 5 szt z1 z Uponor Q&E koano naścienne mosiężne Wykonane z mosiądzu odpornego na wypłukiwanie cynku. Gwint zewnętrzny wykonany zgodnie z PN-EN Uwaga: pierścień Uponor Q&E naeży zamawiać osobno! Przeznaczone do montażu na scianie ub Uponor płytce montażowej 75/150 mm. Nr kat. d [mm] GW [ca] p [bar] opis opakowanie cena/szt. Uponor Q&E koano naścienne mosiężne Rp ½ Rp ½ ½" GW 5 szt Uponor Q&E koano naścienne mosiężne 20-½" GW 5 szt h b s a a1 a2 Uponor płytka montażowa 75/150 mm Przeznaczona do podłączeń koan naściennych Uponor. Ustawia koana naścienne w odpowiednim rozstawie. Zawiera pastikowe trzpienie oraz śruby M6x12 zgodne z DIN 965. Posiada otwory da łatwego montażu koan naściennych. Wykonana ze stai ocynkowanej. Nr kat. rozstaw [mm] [mm] b [mm] h [mm] A [mm] a1 [mm] / s [mm] opis opakowanie cena/szt. Uponor płytka montażowa 75/150 mm 5 szt Uponor zapasowe trzpienie i śruby Zapasowe trzpienie i śruby da Uponor płytki montażowej nr kat Nr kat. opis opakowanie cena/szt Uponor zapasowe trzpienie i śruby da płytki montażowej, 10 sz t. 10 szt EEI-PL

62 Systemy instaacji wodociągowych i grzejnikowych > Uponor PE-Xa > Złączki Uponor PE-Xa da instaacji wodociągowych Koana do puszek naściennych Uponor PE-Xa Q&E Uponor Q&E koano naścienne mosiężne do puszki Wykonane z mosiądzu odpornego na wypłukiwanie cynku. Pasuje do puszki naściennej # Gwint wewnętrzny wykonany zgodnie z PN-EN Uwaga: pierścień Uponor Q&E naeży zamawiać osobno! Nr kat. d [mm] GW [ca] p [bar] opis opakowanie cena/szt Rp ½ 6+10 Uponor Q&E koano naścienne mosiężne do puszki 16-½" GW (UP) 5 szt PE-Xa Uponor Q&E koano naścienne mosiężne do puszki Wykonane z mosiądzu odpornego na wypłukiwanie cynku. Pasuje do puszki naściennej # Gwint wewnętrzny wykonany zgodnie z PN-EN Uwaga: pierścień Uponor Q&E naeży zamawiać osobno! Nr kat. d [mm] GW [ca] p [bar] opis opakowanie cena/szt. Uponor Q&E koano naścienne mosiężne Rp ½ Rp ¾ 6+10 do puszki 20-½" GW (SP) 5 szt Uponor Q&E koano naścienne mosiężne do puszki 20-¾" GW (SP) 5 szt Puszki naścienne do koan Uponor PE-Xa Q&E Uponor Q&E puszka do koan naściennych Wykonana z tworzywa, przeznaczona da koan do puszki naściennej. Nr kat. opis opakowanie cena/szt. Uponor puszka UP Uponor puszka SP 10 szt szt EEI-PL-01.13

63 Systemy instaacji wodociągowych i grzejnikowych > Uponor PE-Xa > Rozdzieacze PPSU Uponor PE-Xa Q&E 1" Rozdzieacze PPSU Uponor PE-Xa Q&E 1" Nr kat Nr kat Nr kat Nr kat Nr kat Nr kat PE-Xa Nr kat Przykłady łączenia rozdzieaczy segmentowych PPSU Uponor Q&E 1" EEI-PL

64 Systemy instaacji wodociągowych i grzejnikowych > Uponor PE-Xa > Rozdzieacze PPSU Uponor PE-Xa Q&E 1" Rozdzieacze PPSU Uponor PE-Xa Q&E 1" Uponor PPSU rozdzieacz segmentowy PPM 1" Wykonany z tworzywa poifenyosufon. c/c 50 mm. Uwaga: pierścień Uponor Q&E naeży zamawiać osobno! Nr kat. d [mm] obwody [-] p [bar] opis opakowanie cena/szt. Uponor PPSU rozdzieacz PPM 1" ½ ¾ x1/2" GZ, c/c 50mm 1 szt Uponor PPSU rozdzieacz PPM 1" 1xG3/4 GZ, c/c 50mm 1 szt Uponor Q&E PPSU rozdzieacz PPM 1" 2x16, c/c 50mm 1 szt Uponor Q&E PPSU rozdzieacz PPM 1" 3x16, c/c 50mm 1 szt Uponor Q&E PPSU rozdzieacz PPM 1" 4x16, c/c 50mm 1 szt PE-Xa Uponor PPSU złączka prosta przyłączeniowa PPM 1" Złączka prosta z gwintem zewnętrznym ¾", wykonana z tworzywa poifenyosufon. Nr kat. d [mm] p [bar] opis opakowanie cena/szt ¾ 6+10 Uponor PPSU złączka rozdzieacza PPM 1" ¾" GZ 1 szt Uponor PPSU koano przyłączeniowe PPM 1" Koano z gwintem zewnętrznym ¾", wykonane z tworzywa poifenyosufon. Nr kat. d [mm] opis opakowanie cena/szt ¾ Uponor PPSU koano rozdzieacza PPM 1" ¾" GZ 1 szt Uponor PPSU zaśepka PPM 1" Zaśepka wykonana z tworzywa poifenyosufon. Nr kat. opis opakowanie cena/szt. Uponor PPSU zaśepka rozdzieacza PPM 1" szt Uponor PPSU zaśepka PPM z odpowietrznikiem Zaśepka wykonana z tworzywa poifenyosufon. Nr kat. opis opakowanie cena/szt Uponor PPSU zaśepka rozdzieacza PPM 1" z odpowietrznikiem 1 szt Uponor PPSU uchwyt ścienny PPM 1" Kompet zawiera 2 obejmy długie, 2 obejmy krótkie oraz uchwyt ścienny. Wykonane z tworzywa poifenyosufon. Nr kat. opis opakowanie cena/szt Uponor PPSU uchwyt rozdzieacza PPM 1" z obejmami 1 szt EEI-PL-01.13

65 Systemy instaacji wodociągowych i grzejnikowych > Uponor PE-Xa > Złączki Uponor PE-Xa da instaacji grzejnikowych / Akcesoria Uponor PE-Xa Koana podłączeniowe Uponor PE-Xa Q&E da grzejników Uponor RC Q&E koano podłączeniowe Z nikowaną rurą miedzianą 15 x 1 mm. Podłączenie rury miedzianej 15 x 1 mm do grzejnika może być wykonane za pomocą złączki zaciskowej Uponor eurokonus do Cu (nr kataogowy ). Uwaga: pierścień Uponor Q&E naeży zamawiać osobno! Nr kat. d [mm] [mm] p [bar] opis opakowanie cena/szt. Uponor RC Q&E koano podłączeniowe moziężne 16-15Cu (=300mm) 2 szt Uponor RC Q&E koano podłączeniowe moziężne 20-15Cu (=300mm) 2 szt Złączki zaciskowe Uponor PE-Xa da grzejników Uponor zaciskowa złączka eurokonus Cu Wykonana z mosiądzu powekanego gawanicznie, uszczenienie z EPDM. Połączenie ¾ GW eurokonus samouszczeniające z rurą miedzianą 15 x 1 mm do zaworu grzejnikowego ¾ eurokonus. Dokręcić kuczem montażowym rozmiar 30. PE-Xa Nr kat. d [mm] GW [ca] opis opakowanie cena/szt Cu 15 G3/4 Uponor zaciskowa złączka mosiężna do miedzi, 15 Cu-¾" GW eurokonus 10 szt Uponor RC nype przyłączeniowy Wykonany z mosiądzu powekanego gawanicznie. Samouszczeniający. Do podłączeń grzejnika z gwintem wewnętrznym ½ GW i ¾ GW eurokonus. Nr kat. GZ [ca] GZ1 [ca] opis opakowanie cena/szt G1/2 G3/4 Uponor RC zaciskowy nype mosiężny ½" GZ-¾" GZ eurokonus 10 szt Uponor zaciskowa złączka eurokonus PE-Xa Złączka zaciskowa wykonana z mosiądzu do podłączania rur Uponor PE-Xa. Gwint wewnętrzny ¾ eurokonus zgodny z PN-EN ISO d G A/F Nr kat. d [mm] GW [ca] s [mm] p [bar] A/F [mm] opis opakowanie cena/szt. Uponor zaciskowa złączka mosiężna PE-Xa G ¾ 1.8/ G ¾ 1.9/ Akcesoria Uponor PE-Xa 16x2.0-¾" GW eurokonus 10 szt. Uponor zaciskowa złączka mosiężna PE-Xa 20x2.0-¾" GW eurokonus 10 szt. Uponor zawór kuowy Wykonany z mosiądzu. Pasuje do wszystkich rozdzieaczy Uponor. W kompecie 2 zawory z płaską uszczeką 1" GZ. Długość: 60 mm Nr kat. GZ [ca] GW [ca] [mm] 1 [mm] h [mm] h1 [mm] opis opakowanie cena/kp R 1 Rp ¾ Uponor zawór kuowy 1" GZ-3/4" GW 1 kp EEI-PL

66 Systemy instaacji wodociągowych i grzejnikowych > Uponor PE-Xa > Akcesoria Uponor PE-Xa Akcesoria Uponor PE-Xa Uponor RC pastikowy łuk prowadzący Wykonany z białego tworzywa. Przeznaczony do podłączania do grzejnika rur PE-Xa o średnicy 16 mm prowadzonych w podłodze. Przystosowany do pesza 25/20 mm. Minimany rozstaw c/c 40 mm, zawiera dystans 5 mm. Nr kat. opis opakowanie cena/kp Uponor RC pastikowy łuk prowadzący 25/20 10 kp Uponor metaowy łuk prowadzący Wykonany z ocynkowanej stai. PE-Xa Nr kat. d [mm] d1 [mm] d2 [mm] r [mm] h [mm] opis opakowanie cena/szt. Uponor metaowy łuk prowadzący /29 28/ mm 50 szt Uponor metaowy łuk prowadzący 20 mm 50 szt Uponor metaowy łuk prowadzący 25 mm 20 szt Uponor metaowy łuk prowadzący 32 mm 20 szt Uponor łupina wsporcza Wykonana ze stai ocynkowanej da rur Uponor PE-Xa, długość 3000 mm Nr kat. d [mm] [mm] opis opakowanie cena/szt. Uponor łupina wsporcza da rury 16 mm =3 m Uponor łupina wsporcza da rury mm =3 m Uponor łupina wsporcza da rury 32 mm =3 m Uponor łupina wsporcza da rury 40 mm =3 m Uponor łupina wsporcza da rury 50 mm =3 m Uponor łupina wsporcza da rury 63 mm =3 m szt. szt. szt. szt. szt. szt m r Uponor hak pojedynczy Do mocowania rur o średnicy max. 32 mm na podłożu betonowym. Koor niebieski. Średnica otworu 8 mm. Nr kat. d [mm] r [mm] [mm] m [mm] s [mm] opis opakowanie cena/szt. Uponor hak pojedynczy do mocowania 6 cm d da rury do 32mm 50 szt Uponor hak pojedynczy do mocowania 8 cm da rury do 32mm 50 szt m r Uponor hak podwójny Do mocowania rur o średnicy max. 32 mm na podłożu betonowym. Koor niebieski. Średnica otworu 8 mm. Nr kat. d [mm] r [mm] [mm] m [mm] s [mm] opis opakowanie cena/szt. Uponor hak podwójny do mocowania 6 cm d da rury do 32mm 50 szt Uponor hak podwójny do mocowania 8 cm da rury do 32mm 50 szt EEI-PL-01.13

67 Systemy instaacji wodociągowych i grzejnikowych > Uponor PE-Xa > Narzędzia Uponor PE-Xa Narzędzia do cięcia rur Uponor PE-Xa Uponor nożyce do rur PEX Przeznaczone da rur Uponor o średnicy -25 mm. Nr kat. d [mm] opis opakowanie cena/szt Uponor nożyce do cięcia rur mm 1 szt Uponor obcinak rokowy do cięcia rur Do cięcia rur Uponor w zakresie średnic mm. Nr kat. d [mm] opis opakowanie cena/szt. Uponor obcinak rokowy mm Uponor zestaw narzędzi szt PE-Xa Zestaw zawiera narzędzie do cięcia rur oraz fazowania w zakresie średnic mm. Dostarczany w waizce. Nr kat. d [mm] opis opakowanie cena/szt Uponor zestaw narzędzi do obcinania i fazowania mm 1 szt Uponor uniwersane narzędzie do fazowania Narzędzie do fazowania wszystkich rur Uponor MLC i Uponor PE-Xa. Nr kat. opis opakowanie cena/szt. Uponor uniwersane narzędzie do fazowania Narzędzia rozszerzające/akcesoria Uponor PE-Xa Q&E 1 szt Uponor Q&E narzędzie ręczne zestaw Kompetny zestaw w tworzywowej skrzynce: ręczne narzędzie rozszerzające, tuba smaru grafitowego, instrukcja montażu oraz głowice Q&E. Nr kat. d [mm] opis opakowanie cena/szt /20/25 Uponor Q&E narzędzie ręczne zestaw 16/20/25 (S3.2+S5.0) 1 szt Uponor Q&E nakładka samoobrotowa mm Przeznaczona da głowic Q&E 16-32, pasuje do narzędzia ręcznego Nr kat. opis opakowanie cena/szt Uponor Q&E nakładka samoobrotowa da narzędzia szt EEI-PL

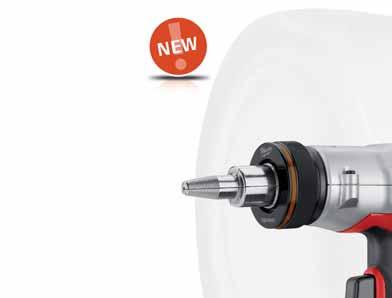

68 M12 Uponor Quick&Easy Akumuatorowe narzędzie rozszerzające PE-Xa Kompatybiność: możiwość stosowania dotyczczsowych głowic Uponor Q&E Kątowa budowa narzędzia: łatwy montaż złączek Q&E w trudno dostępnych miejscach Jednoprzyciskowy szybki mechanizm rozszerzania Q&E, do 4 razy szybszy niż dotychczasowe narzędzia Metaowy mechanizm i obudowa zapewniają najwyższą trwałość Wbudowany wskaźnik rozładowania akumuatora Podświetanie LED miejsca instaacji Kompatybiność: akumuator M12 Li-ion może pracować z ponad 20 innymi narzędziami Miwaukee M12 DANE TECHNICZNE Prędkość Waga Wiekość Zastosowanie < 10 sek całkowite rozszerzenie < 2,2 kg z głowicą i akumuatorem < 18 cm rury S5.0 (6 bar) rury S3.2 (10 bar) AKCESORIA Akumuator Ładowarka Li-ion 1.5 Ah. wysoka wydajność V/50-60 Hz ŚREDNICA ŻYWOTNOŚĆ BATERII Iość połączeń rury S5.0 (6 bar) Iość połączeń rury S3.2 (10 bar) EEI-PL

69 Systemy instaacji wodociągowych i grzejnikowych > Uponor PE-Xa > Narzędzia Uponor PE-Xa Narzędzia rozszerzające/akcesoria Uponor PE-Xa Q&E Uponor Q&E narzędzie akumuatorowe M12 Akumuatorowe narzędzie rozszerzające da rur PE-Xa S5.0 da średnic mm oraz rur PE-Xa S3.2 da średnic mm. Auto-rotacja z głowicami Q&E M12. < 10 sekund pełne rozszerzenie < 2.2 kg z głowicą i akumuatorem Staowy mechanizm oraz zintegrowana metaowa obudowa światło LED do pracy zawiera 2 akumuatory Li-ion 1.5 Ah, ładowarkę V/50-60Hz oraz smar grafitowy (Mo) Nr kat d [mm] opis opakowanie Uponor Q&E narzędzie akumuatorowe M12 z głowicami 6 bar kp. cena/szt Uponor Q&E głowica M12 Głowica Q&E z mechanizmem auto-rotacji, przeznaczona da narzędzi Q&E M12 oraz M18. PE-Xa Nr kat. d [mm] s [mm] /2.0/ opis Uponor Q&E głowica M12/M18 16x1.8/2.0/2.2 mm 1 szt. Uponor Q&E głowica M12/M18 20x2.8 mm 1 szt. Uponor Q&E głowica M12/M18 opakowanie 25x3.5 mm 1 szt. Uponor Q&E głowica M12/M18 32x2.9 mm 1 szt. cena/szt Uponor Q&E narzędzie akumuatorowe M18 Akumuatorowe narzędzie rozszerzające da rur PE-Xa S5.0 da średnic mm oraz rur PE-Xa S3.2 da średnic mm. Auto-rotacja z głowicami Q&E M18. < 10 sekund pełne rozszerzenie < 2.2 kg z głowicą i akumuatorem Staowy mechanizm oraz zintegrowana metaowa obudowa światło LED do pracy zawiera 2 akumuatory Li-ion 1.5 Ah, ładowarkę V/50-60Hz oraz smar grafitowy (Mo) Nr kat d [mm] opis opakowanie Uponor Q&E narzędzie akumuatorowe M18 z głowicami 6 bar H20/H25/H32 1 kp. cena/szt Głowica Uponor Q&E M18 Głowica Q&E z mechanizmem auto-rotacji, przeznaczona da narzędzia Q&E M18. Nr kat. d [mm] s [mm] opis Uponor Q&E głowica M18 opakowanie H 20x2.8 mm 1 szt. Uponor Q&E głowica M18 H 25x3.5 mm 1 szt. Uponor Q&E głowica M18 H 40x3.7 mm 1 szt. cena/szt EEI-PL

70 Systemy instaacji wodociągowych i grzejnikowych > Uponor PE-Xa > Narzędzia Uponor PE-Xa Narzędzia rozszerzające/akcesoria Uponor PE-Xa Q&E Uponor Q&E narzędzie hydrauiczne 230V Kompetny zestaw w tworzywowej skrzynce: eektro-hydrauiczne narzędzie z pistoetem rozszerzającym, tuba smaru grafitowego, oej hydrauiczny, instrukcja obsługi, dostarczane bez głowic Q&E. Nr kat. opis opakowanie cena/szt Uponor Q&E narzędzie hydrauiczne 250/40 1 szt PE-Xa Uponor Q&E pistoet hydrauiczny Da narzędzia hydrauicznego # , dostarczany bez głowic Q&E. Nr kat. opis opakowanie cena/szt Uponor Q&E pistoet da narzędzia hydrauicznego szt Uponor Q&E głowica S3.2 da narz. hydr. Głowice Uponor Q&E S3.2 są przeznaczone do stosowania wyłącznie z narzędziami hydrauicznymi Q&E oraz z rurami Uponor PE-Xa S3.2. Nr kat. typ [-] d [mm] s [mm] opis opakowanie cena/szt H 32x4.4 H 40x5.5 H 50x Uponor Q&E głowica H32x4.4 da pistoetu 40 Uponor Q&E głowica H32x5.5 da pistoetu 63 Uponor Q&E głowica H32x6.9 da pistoetu szt. szt. szt Uponor Q&E głowica S5.0 da narz. hydr. Głowice Uponor Q&E S5.0 są przeznaczone do stosowania wyłącznie z narzędziami hydrauicznymi Q&E oraz z rurami Uponor PE-Xa i eva PE-Xa S5.0. Nr kat. typ [-] d [mm] s [mm] opis opakowanie cena/szt. Uponor Q&E głowica H32x H 32x da pistoeu 40 1 szt Uponor Q&E głowica H H 40x da pistoeu 40 1 szt Uponor Q&E głowica H H 50x da pistoeu 63 1 szt Uponor Q&E głowica H H 63x da pistoeu 63 1 szt EEI-PL-01.13

71 Systemy instaacji wodociągowych i grzejnikowych > Uponor PE-Xa > Narzędzia Uponor PE-Xa Narzędzia rozszerzające/akcesoria Uponor PE-Xa Q&E Uponor Q&E smar grafitowy Tuba smaru grafitowego, 100 g każda. Nr kat. opis opakowanie Uponor smar grafitowy 30g cena/m 1 szt Uponor Virax zapasowy oej hydrauiczny Przeznaczony da Uponor Q&E narzędzia hydrauicznego 230V. PE-Xa Nr kat. opis opakowanie cena/szt Uponor Virax zapasowy oej hydrauiczny 1 itr 1 szt EEI-PL

72 Płaszczyznowe 72 EEI-PL-01.13

73 Ogrzewanie/chłodzenie płaszczyznowe Uponor KATALOG PRODUKTOWY 2013

74 Ogrzewanie/chłodzenie płaszczyznowe Uponor Systemy ogrzewania/chłodzenia płaszczyznowego - Systemy ogrzewania/ chłodzenia płaszczyznowego Minitec Siccus Kett Tacker Minimana wysokość, maksymany komfort "Sucha" zabudowa da renowacji Samoprzyepny z maksymaną siłą mocowania rur Uniwersany da układania eastycznej rury Podłoga - renowacja strona 78 strona 81 strona 84 Podłoga - nowo budowane, domy jedno- i wieorodzinne, budynki użyteczności pubicznej strona 81 strona 86 Ściana/sufit - nowo budowane i renowacja Płaszczyznowe Systemy akcesoriów Złączki Akcesoria Rozdzieacze Szafki rozdzieaczowe Da każdej rury bezpieczne połączenie Właściwe akcesoria Wyreguowana dystrybucja ciepła Da estetycznego montażu strona 103 strona 102 strona 104 strona 110 Zastosowania specjane Hae przemysłowe Metaway Arena Hae sportowe Rozdzieacz Uponor S Ogrzewanie/chłodzenie podłogowe ha produkcyjnych i magazynowych Utrzymanie powierzchni zewnętrznych bez śniegu i odu Mrożenie płyt odowisk Ogrzewanie podłogowe ha sportowych strona 133 strona 141 strona 146 strona EEI-PL-01.13

75 Ogrzewanie/chłodzenie płaszczyznowe Uponor da każdego zastosowania właściwy system Mata montażowa Cassic Stropy drewniane Ścienny Sufitowo-ścienny Da szybkiego i precyzyjnego układania Potwierdzona jakość, precyzyjne układanie System da stropów drewnianych bez wyewki Da ogrzewania/chłodzenia ściennego Wieofunkcyjny da ścian i sufitów strona 95 strona 90 strona 92 strona 95 strona 97 strona 100 Automatyka 20,5 Automatyka pokojowa przewodowa i radio, precyzyjna i komfortowa Zestawy mieszające Energooszczędna reguacja temperatury zasiania Narzędzia Dzięki nim montaż jest łatwiejszy Płaszczyznowe strona 111 strona 130 strona 159 Boiska piłkarskie Ochrona przeciwmroźna Panee gipsowe Contec Contec ON Ogrzewanie boisk z naturanymi i sztucznymi nawierzchniami Zabezpiecza przed zamarzaniem gruntu pod chłodniami Chłodzenie sufitowe Stropy chłodząco/ grzewcze Stropy chłodząco/ grzewcze o wysokiej wydajności strona 139 strona 140 strona 154 strona 157 strona 157 EEI-PL

76 Ogrzewanie/chłodzenie płaszczyznowe Uponor -> Spis treści Spis treści Oznaczenia...77 System Uponor Minitec...78 System Uponor Siccus...81 System Uponor Kett...84 System Uponor Tacker...86 System mata montażowa Uponor System Uponor Cassic...92 System stropów drewnianych Uponor...95 System ścienny Uponor...97 System sufitowo-ścienny Uponor Akcesoria ogrzewania/chłodzenia płaszczyznowego Uponor Złączki ogrzewania/chłodzenia płaszczyznowego Uponor Rozdzieacze Uponor z tworzywa Akcesoria rozdzieaczy Uponor z tworzywa Rozdzieacze Uponor ze stai nierdzewnej Akcesoria rozdzieaczy Uponor Łuki prowadzące Uponor Szafki rozdzieaczowe Uponor Płaszczyznowe Automatyka pokojowa Uponor - system radio Automatyka pokojowa Uponor - system przewodowy 24V Automatyka pokojowa Uponor - system przewodowy 230V Reguator pogodowy Uponor Zestawy mieszające Uponor System przemysłowy ogrzewania podłogowego Uponor Rury Uponor PE-Xa Złączki Uponor PE-Xa Q&E Rozdzieacze przemysłowe Uponor i akcesoria System ogrzewania boisk piłkarskich Uponor Metaway System ochrony przeciwmroźnej Uponor Metaway System ogrzewania powierzchni zewnętrznych Uponor Metaway Rury Uponor Metaway Rozdzieacze Uponor Metaway i akcesoria System mrożenia płyt odowisk Uponor Arena Rury Uponor Arena Rozdzieacze Uponor Arena i akcesoria System sport ogrzewania podłogowego Uponor - podłogi podparte Rury Uponor PE-Xa Złączki Uponor PE-XA Q&E Uchwyty i akcesoria Uponor da podłóg sportowych Panee gipsowe Uponor System stropów chłodzących/grzewczych Uponor TABS Narzędzia Uponor Narzędzia do cięcia rur Uponor Narzędzia do gięcia rur Uponor MLC Narzędzia do zaciskania Uponor Narzędzia rozszerzające Uponor PE-Xa Q&E Ceny w kataogu podano w PLN. Ceny nie zawierają podatku VAT. Ceny obowiązują od r. 76 EEI-PL-01.13

77 Ogrzewanie/chłodzenie płaszczyznowe Uponor -> Oznaczenia Oznaczenia Skrót opakowanie opis A/F [mm] wymiar kucza A [m²] powierzchnia b [mm] szerokość c/c [mm] wymiar w osiach c/c1 [mm] wymiar w osiach 1 d [mm] średnica d1 [mm] średnica 1 d2 [mm] średnica 2 d3 [mm] średnica 3 DN [mm] średnica nominana G [kn/m²] dopuszczana nośność GW [ca] gwint wewnętrzny GW m [-] gwint wewnętrzny metryczny GZ [ca] gwint zewnętrzny GZ m [-] gwint zewnętrzny metryczny h [mm] wysokość h1 [mm] wysokość 1 h2 [mm] wysokość 2 koor [-] koor [mm] długość L [m] długość w metrach 1 [mm] długość 1 U [V] napięcie robocze obwody [-] iość obwodów P/sił. [W] moc rzeczywista jednego siłownika p [bar] ciśnienie P [W] moc rzeczywista Q [kw] moc nominana r [mm] rozstaw prętów w siatce R [m²k/w] opór ciepny s [mm] grubość ścianki t. [d] czas schnięcia w dniach typ [-] typ V [/m] pojemność w [m] szerokość w metrach w1 [mm] szerokość 1 z [mm] współczynnik strat miejscowych Zap. [/m²] zapotrzebowanie Δ Lw [db] izoacja akustyczna Płaszczyznowe EEI-PL

78 Ogrzewanie/chłodzenie płaszczyznowe Uponor -> System Uponor Minitec System Uponor Minitec Szybki montaż, krótki czas nagrzewania: system Uponor Mintec przeznaczony da remontowanych obiektów oferuje Ci szereg korzyści. Mata montażowa Uponor Mintec da rur PE-Xa 9.9 x 1.1 mm może być zamontowana na istniejącym jastrychu, drewnie, terakocie. Dzięki niskiej wysokości całej zabudowy wraz rurami wynoszącej około 1 cm, system ten szczegónie dobrze nadaje się do stosowania w istniejących remontowanych budynkach. Korzyści Ideany do modernizacji istniejących budynków podczas prac remontowych Nadaje się do bezpośredniego montażu na jastrychu ub podłodze wyłożonej terakotą Wysokość całej zabudowy wraz z rurą to tyko 12 mm Niskie koszty montażu maty montażowej i rur Po macie montażowej można chodzić natychmiast po wykonaniu instaacji Krótki czas nagrzewania Niskie temperatury wody grzewczej Może być podłączony bezpośrednio do istniejącego ogrzewania grzejnikowego Eementy systemu Akcesoria systemowe Mata montażowa Uponor Minitec Zestawy mieszające Płaszczyznowe Rury systemowe/złączki Akcesoria Automatyka pokojowa Rozdzieacze Narzędzia 78 EEI-PL-01.13

79 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System Uponor Minitec System Uponor Minitec - eementy i akcesoria Uponor Minitec mata montażowa Mata montażowa wykonana z tworzywa, przeznaczona do układania rur Uponor PE-Xa 9.9 x 1.1 mm. Spód posiada warstwę samoprzyepną. Da rozstawu rur 50, 100, 150 mm. Dostarczana w koorze czarnym. Wymiary: 1120 mm x 720 mm x 12 mm. h b Nr kat. h [mm] [mm] b [mm] A [m²] opis opakowanie cena/m² Mata montażowa Uponor Minitec samoprzyepna, da rur 9.9 mm 15.4 m² Uponor eva PE-Xa rura 9.9 Rury produkowane są z tenowo sieciowanego poietyenu (PE-Xa) wykorzystującego metodę Engea, zgodnie z normą PN-EN ISO "Systemy przewodów rurowych z tworzyw sztucznych do instaacji wody zimnej i ciepłej, usieciowany poietyen (PEX)". Rury mają barierę tenową wykonaną z akohou etyowinyowego (EVOH), zgodną z normą DIN Kasyfikacja warunków (zawiera typowe zastosowanie): Kasa zastosowania 4 - ogrzewanie podłogowe i niskotemperaturowe grzejniki, maksymana temperatura pracy 95 C. Ciśnienie projektowe 8,8 bar (przy 70 C). Nr kat. d [mm] s [mm] [m] V [/m] opis opakowanie cena/m Rura Uponor eva PE-Xa x1.1 mm w zwoju 120 m 120 m 5.18 Rura Uponor eva PE-Xa 9.9x1.1 mm w zwoju 240 m 240 m 5.18 Rura Uponor eva PE-Xa 9.9x1.1 mm w zwoju 480 m 480 m 5.18 Płaszczyznowe EEI-PL

80 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System Uponor Minitec System Uponor Minitec - eementy i akcesoria L 1 Uponor Minitec taśma brzegowa Taśma brzegowa da maty montażowej Uponor 9.9 zgodna z DIN 18560, samoprzyepna wykonana poietyenu, posiadająca samoprzyepną foię uszczeniająca taśmę brzegową z izoacją. Nie zawiera freonu. Długość roki: 20 m h s Nr kat. h [mm] 1 [mm] s [mm] L [m] opis opakowanie cena/m Uponor Minitec taśma brzegowa 20 m, 80x8 mm 200 m 3.15 Uponor Minitec profi dyatacyjny s Samoprzyepny profi da maty montażowej Uponor 9.9 wykonany z twardego PVC z taśmą piankową z poietyenu, da oddzieenia pó dyatacyjnych betonu (oraz w otworach drzwiowych), oraz absorbowania rozszerzania się betonu. Da dyatacji według normy DIN Wysokość: 40 mm Grubość taśmy: 10 mm Długość: 1,8 m h Płaszczyznowe b Nr kat. [mm] s [mm] b [mm] h [mm] opis opakowanie cena/m Uponor Minitec profi dyatacyjny 1,8 m, 40x10 mm 18 m Uponor Minitec tueja ochronna Wykonana z PE-LD da ochrony rur 9.9 mm przy przejściach przez dyatacje b s Nr kat. [mm] s [mm] b [mm] opis opakowanie cena/szt Uponor Minitec tueja ochronna 9,9 mm 300x2 mm 30 szt Uponor Minitec szyna mocująca d c/c r a h Samoprzyepna o U-kształtnym przekroju szyna mocująca wykonana z tworzywa przeznaczona do montażu rur Uponor PE-Xa 9.9 x 1.1 mm. Długość szyny: 2.5 m Szerokość szyny: 24 mm Rozstaw mocowania rur: 20 mm Wysokość szyny z rurą: 13 mm Orientacyjne zapotrzebowanie: 2.0 mb./m2 b Nr kat. d [mm] [mm] b [mm] h [mm] c/c [mm] opis opakowanie cena/szt Uponor Minitec szyna mocująca 9,9 mm, c/c20 mm, 2,5 m 25 m EEI-PL-01.13

81 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System Uponor Siccus System Uponor Siccus System Uponor Siccus jest to system ogrzewania podłogowego wykonywany w technoogii "suchej" zabudowy. Płyta styropianowa Uponor Sicuss jest w szczegóności dedykowana jako uniwersane rozwiązanie do renowacji starych budynków, gdzie niska wysokość konstrukcji ogrzewania podłogowego jest bardzo ważna. Płyty są instaowane na istniejącej podłodze, następnie są montowane płyty promieniujące, rury grzewcze oraz warstwa z płyt suchego jastrychu. Korzyści Minimana wysokość konstrukcji podłogi 50 mm Krótki czas montażu, natychmiast gotowe do użytku, jeśi zamontujemy suchy jastrych Niska waga od 25 kg/m2 z płytami suchego jastrychu Przeznaczony da rur MLC i PE-Xa 14 mm Specjanie opracowany płyta styropianowa Eementy systemu Akcesoria systemowe Eementy podłogi Siccus Zestawy mieszające Rury systemowe/złączki Akcesoria Automatyka pokojowa Rozdzieacze Płaszczyznowe Narzędzia EEI-PL

82 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System "suchej" zabudowy Uponor Siccus System Uponor Siccus - eementy i akcesoria Uponor Siccus płyta styropianowa Wykonana ze styropianu EPS-DEO zgodnie z normą DIN EN oraz DIN Stosowana jako eement izoacyjny da płyt promieniujących Uponor 14 mm oraz rury Uponor MLC/PE-Xa 14 x 2 mm. Zaprojektowana da rozstawów rur 150, 225 ub 300 mm. Opór ciepny R: 0,622 (m² x K/W). Wymiary: 1197 mm x 1050 mm x 25 mm. Każde opakowanie 10 płyt pokrywa powierzchnię 12,5 m². b h Nr kat. [mm] b [mm] h [mm] A [m²] opis opakowanie cena/m² Uponor Siccus płyta styropianowa 14 mm, 1197x1050x25 mm, 150 kpa 12.5 m² Płaszczyznowe b Uponor Siccus płyta promieniująca Wykonana z auminium da emisji ciepła z rur Uponor. Przeznaczona do stosowania z płytą styropianową Uponor Siccus. Zawiera 2 nacięcia da łatwego skracania. Orientacyjne zapotrzebowanie: da rozstawu 15 cm = 5,6 szt./m² da rozstawu 22,5 cm = 3,7 szt./m² da rozstawu 30 cm = 2,8 szt./m² Nr kat. [mm] b [mm] opis opakowanie cena/szt Uponor Siccus płyta promieniująca 1180x120 mm 48 szt Uponor Cassic foia PE Foia o grubości 0,2 mm do przykrywania izoacji. Zabezpiecza przed dostawaniem się wigoci do izoacji. Wymiary: 60 m x 1,25 m B Nr kat. L [m] w [m] s [mm] opis opakowanie cena/m² Uponor Cassic foia PE grubość 0.2 mm 60 x 1.25 m 75 m² EEI-PL-01.13

83 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System "suchej" zabudowy Uponor Siccus System Uponor Siccus - eementy i akcesoria Uponor eva PE-Xa Q&E rura Rury produkowane są z tenowo sieciowanego poietyenu (PE-Xa) wykorzystującego metodę Engea, zgodnie z normą PN-EN ISO "Systemy przewodów rurowych z tworzyw sztucznych do instaacji wody zimnej i ciepłej, usieciowany poietyen (PEX)". Rury mają barierę tenową wykonaną z akohou etyowinyowego (EVOH), zgodną z normą DIN Średnice rur wg normy PN-EN ISO , tabica 5 średnice kasa C oraz tabica 2 średnice kasa A. Kasyfikacja warunków (zawiera typowe zastosowanie): Kasa zastosowania 4 - ogrzewanie podłogowe i niskotemperaturowe grzejniki, maksymana temperatura pracy 90 C. Ciśnienie projektowe 6 bar, (przy 70 C). Nr kat. d [mm] s [mm] [m] opis opakowanie cena/m Uponor eva PE-Xa Q&E rura 14x2.0 mm w zwoju 240 m 240 m 5.39 Uponor eva PE-Xa Q&E rura 14x2.0 mm w zwoju 640 m 640 m 5.39 s d di Uponor MLC rura biała w zwoju Rury wieowarstwowe Uponor MLC (PE-RT - spoiwo - auminium zgrzewane w sposób ciągły - spoiwo - PE-RT), odporne na dyfuzję tenu, produkowane zgodnie z normą PN-EN ISO "Wieowarstwowe systemy przewodów rurowych do instaacji wody ciepłej i zimnej, wewnątrz budowi". Maksymana temperatura pracy 95 C; maksymane ciśnienie pracy 10 bar da temperatury 70 C; testowane na wytrzymałość 50 at przy współczynniku bezpieczeństwa 1.5 Nr kat. d [mm] s [mm] [m] di [mm] opis opakowanie cena/m Nr kat. U [V] Uponor MLC rura 14x2.0 biała w zwoju 200m 200 m 6.28 Uponor narzędzie do wycinania styropianu Da wycinania indywiduanych łuków da rur w płycie styropianowej Uponor 14 mm. Zasianie 230 V. opis opakowanie cena/szt. Uponor narzędzie do wycinania styropianu da płyty styropianowej Uponor 14 mm 1 szt Płaszczyznowe EEI-PL

84 Ogrzewanie/chłodzenie płaszczyznowe Uponor > System Uponor Kett System Uponor Kett Dzięki technoogii samoprzyepnej, rura Uponor Kett oferuje instaatorom innowacyjny system mocowania rur w ogrzewaniu podłogowym. Rura PE-Xa jest fabrycznie owinięta specjaną taśmą samoprzyepną na barierę tenową wykonaną zgodnie z DIN Roowana płyta izoacyjna Uponor Kett może również być stosowana da systemu Uponor Tacker. System mocowania rury Uponor Kett umożiwia ułożenie i przymocowanie rury PE-Xa 16x1.8 mm do warstwy styropianu Uponor Kett bez używania narzędzi. System zapewnia maksymaną siłę mocowania nawet przy zabrudzeniu warstwy styropianu. Korzyści Łatwe układanie rury bez specjanych narzędzi Możiwy jednoosobowy montaż instaacji Zainstaowane rury mogą być przełożone w dowonym czasie Roowana płyta izoacyjna do szybkiego montażu Ideany do zmiennego rozstawu rur w pomieszczeniach o dowonym kształcie Dzięki dużej iości punktów mocujących, rura jest mocno przytwierdzona na całej długości Eementy systemu Akcesoria systemowe Płaszczyznowe Roowana płyta izoacyjna Uponor Kett Rury systemowe/złączki Zestawy mieszające Automatyka pokojowa Akcesoria Rozdzieacze Narzędzia 84 EEI-PL-01.13

85 Ogrzewanie/chłodzenie płaszczyznowe Uponor > System Uponor Kett System Uponor Kett - eementy i akcesoria Uponor Kett roowana płyta izoacyjna Gotowa do ułożenia roowana płyta izoacyjna składająca się z: warstwy samoprzyepnej nałożonej na warstwę styropianu EPS według normy DIN EN oraz DIN V Paność jak da materiałów budowanych kasa B2, zgodnie z DIN Nie zawiera freonu. Odpowiedni da powierzchni stropów nad pomieszczeniami ogrzewanymi. Foia posiada nadrukowaną siatkę rastrową ułatwiającą montaż rur z okreśonym rozstawem. Nr kat. h [mm] [mm] b [mm] G [kn/m²] R [m²k/w] Δ Lw [db] opis opakowanie Uponor Kett roowana płyta EPS, DES 30-2 mm, 12x1 m 12 m² cena/m² Uponor Tacker taśma samoprzyepna Taśma samoprzyepna do łączenia płyt styropianowych. Długość roki 66 m, szerokość 50 mm. Nr kat. [m] opis opakowanie Uponor Tacker taśma samoprzyepna 66 m, 50 mm 1 szt. cena/szt Uponor Kett eva PE-Xa Q&E rura Rury produkowane są z tenowo sieciowanego poietyenu (PE-Xa) wykorzystującego metodę Engea, zgodnie z normą PN-EN ISO "Systemy przewodów rurowych z tworzyw sztucznych do instaacji wody zimnej i ciepłej, usieciowany poietyen (PEX)". Rury mają barierę tenową wykonaną z akohou etyowinyowego (EVOH), zgodną z normą DIN Średnice rur wg normy PN-EN ISO , tabica 5 średnice kasa C oraz tabica 2 średnice kasa A. Kasyfikacja warunków (zawiera typowe zastosowanie): Kasa zastosowania 4 - ogrzewanie podłogowe i niskotemperaturowe grzejniki, maksymana temperatura pracy 90 C. Ciśnienie projektowe 6 bar, (przy 70 C). Płaszczyznowe Nr kat. d [mm] s [mm] [m] opis opakowanie Uponor Kett eva PE-Xa Q&E rura 16x1.8 mm w zwoju m Uponor Kett eva PE-Xa Q&E rura 16x1.8 mm w zwoju m cena/m EEI-PL

86 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System Uponor Tacker System Uponor Tacker Wszystkie eementy Systemu Uponor Tacker zostały zaprojektowane, żeby ideanie do siebie pasować. Roowana płyta izoująca wyposażona jest w odporną na rozdarcia foię teksturowaną oraz nadrukowaną siatkę rastrową. Pozwaają one na łatwy montaż rur. Te wszystkie eementy zapewniają optymane bezpieczeństwo i niezawodność pracy systemu. Korzyści Eastyczne rury Roowana płyta izoacyjna w zwojach z foią teksturowaną Odpowiedni da wszystkich typów wyewek betonowych Długie zwoje rur grzewczych zapewniające małą iośc odpadów Szybki montaż dzięki zintegrowaniu wierzchniej foii z izoacją Uniwersana szyna mocująca umożiwia montaż rur grzewczych da średnic mm Łatwy montaż z ergonomicznym systemem Uponor Tacker Eementy systemu Akcesoria systemowe Roowana płyta izoacyjna Uponor Tacker Zestawy mieszające Płaszczyznowe Rury systemowe/złączki Akcesoria Automatyka pokojowa Rozdzieacze Narzędzia 86 EEI-PL-01.13

87 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System Uponor Tacker System Uponor Tacker - eementy i akcesoria Uponor Tacker roowana płyta izoacyjna Gotowa do ułożenia roowana płyta izoacyjna składająca się z: foii teksturowanej nałożonej na warstwę styropianu EPS według normy DIN EN oraz DIN V Paność jak da materiałów budowanych kasa B2, zgodnie z DIN Nie zawiera freonu. Odpowiedni da powierzchni stropów nad pomieszczeniami ogrzewanymi. Foia posiada nadrukowaną siatkę rastrową ułatwiającą montaż rur z okreśonym rozstawem. Nr kat. h [mm] [mm] b [mm] G [kn/m²] R [m²k/w] Δ Lw [db] opis opakowanie cena/m² Uponor Tacker roowana płyta EPS, DES 30-2 mm, 12x1 m 12 m² Uponor teksturowana foia rastrowa Foia PE o grubości 0,25 mm z nadrukowaną siatką rastrową 100 x 100 mm do układania na istniejącej warstwie izoacji (styropian) i mocowania spinkami. Zabezpiecza przed wpływaniem betonu w warstwę izoacji. Wymiary: 100 m x 1.03 m Foia przeznaczona do stosowania z szyną mocującą Uponor. Naeży mocować do styropianu kipsami Uponor w iości 4 szt./m 2. Nr kat. [m] w [m] s [mm] opis opakowanie cena/m² Uponor teksturowana foia rastrowa 0,25 mm, 100x1,03 m 103 m² 8.90 Uponor Tacker foia wieowarstwowa Wieowarstwowa, odbijająca ciepło i dźwiękochłonna foia izoacyjna, zaprojektowana da poepszenia izoacji i przekazywania ciepła oraz jako bariera przeciwwigociowa z warstwą izoacji dźwiękowej wraz nadrukowaną siatką rastrową. Dopuszczana nośność 15 kn/m². Foia przeznaczona do stosowania z szyną mocującą Uponor. Płaszczyznowe Nr kat. [m] w [m] s [mm] G [kn/m²] opis opakowanie cena/m² Uponor Tacker foia wieowarstwowa 4 mm, 60x1 m 60 m² Uponor Tacker spinka do rur, standard Spinka wykonana z tworzywa PA (poiamid) w niebieskim koorze, przeznaczona do montażu rur Uponor mm do roowanej płyty izoacyjnej Uponor z foią teksturowaną. Nr kat. d [mm] opis opakowanie cena/ szt Uponor Tacker spinka do rur, standart mm, H=40 mm 1000 szt EEI-PL

88 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System Uponor Tacker System Uponor Tacker - eementy i akcesoria Uponor Tacker szyna mocująca Samoprzyepna szyna mocująca wykonana z tworzywa przeznaczona do montażu rur Uponor mm. Długość szyny: 1 m Szerokość szyny: 50 mm Rozstaw mocowania rur: 50 mm Wysokość szyny z rurą: 27 mm Orientacyjne zapotrzebowanie: 0,75-1,00 mb./m2 Nr kat. [mm] b [mm] h [mm] c/c [mm] opis opakowanie cena/m Uponor Tacker szyna mocująca mm, c-c 50 mm, 1 m 100 m Uponor spinka do mocowania szyny Spinka przeznaczona do mocowania szyn mocujących Uponor ub maty montażowej Uponor do warstwy izoacji. Można również stosować dodatkowo do ręcznego mocowania rur Uponor. Nr kat. opis opakowanie cena/szt. Uponor spinka do mocowania szyny szt Płaszczyznowe Uponor eva PE-Xa Q&E rura Rury produkowane są z tenowo sieciowanego poietyenu (PE-Xa) wykorzystującego metodę Engea, zgodnie z normą PN-EN ISO "Systemy przewodów rurowych z tworzyw sztucznych do instaacji wody zimnej i ciepłej, usieciowany poietyen (PEX)". Rury mają barierę tenową wykonaną z akohou etyowinyowego (EVOH), zgodną z normą DIN Średnice rur wg normy PN-EN ISO , tabica 5 średnice kasa C oraz tabica 2 średnice kasa A. Kasyfikacja warunków (zawiera typowe zastosowanie): Kasa zastosowania 4 - ogrzewanie podłogowe i niskotemperaturowe grzejniki, maksymana temperatura pracy 90 C. Ciśnienie projektowe 6 bar, (przy 70 C). Nr kat. d [mm] s [mm] [m] opis opakowanie cena/m Uponor eva PE-Xa Q&E rura x2.0 mm w zwoju 240 m 240 m 5.39 Uponor eva PE-Xa Q&E rura x2.0 mm w zwoju 640 m 640 m Uponor eva PE-Xa Q&E rura 16x1.8 mm w zwoju 240 m 240 m Uponor eva PE-Xa Q&E rura 16x1.8 mm w zwoju 640 m 640 m EEI-PL-01.13

89 Ogrzewanie/chłodzenie płaszczyznowe Uponor -> System Uponor Tacker System Uponor Tacker - eementy i akcesoria Uponor pe PE-Xa Q&E rura Rury produkowane są z tenowo sieciowanego poietyenu (PE-Xa) wykorzystującego metodę Engea, zgodnie z normą PN-EN ISO Systemy przewodów rurowych z tworzyw sztucznych do instaacji wody zimnej i ciepłej, usieciowany poietyen (PEX). Rury mają barierę tenową wykonaną z akohou etyowinyowego (EVOH), zgodną z normą DIN Rury pe PE-Xa posiadają dodatkowo zewnętrzną warstwę ochronną z PE. Średnice rur wg normy PN-EN ISO , tabica 5 średnice kasa C. Kasyfikacja warunków (zawiera typowe zastosowanie): Kasa zastosowania 4 - ogrzewanie podłogowe i niskotemperaturowe grzejniki, maksymana temperatura pracy 95 C. Ciśnienie projektowe 6 bar. Nr kat. d [mm] s [mm] [m] V [/m] opis opakowanie cena/m Uponor pe PE-Xa Q&E rura x2.0 mm w zwoju 120 m 120 m 6.49 Uponor pe PE-Xa Q&E rura x2.0 mm w zwoju 240 m 240 m 6.49 Uponor pe PE-Xa Q&E rura x2.0 mm w zwoju 640 m 640 m 6.49 Uponor pe PE-Xa Q&E rura x2.0 mm w zwoju 120 m 120 m 7.34 Uponor pe PE-Xa Q&E rura x2.0 mm w zwoju 240 m 240 m 7.34 Uponor pe PE-Xa Q&E rura x2.0 mm w zwoju 480 m 480 m 7.34 Uponor MLC biała w zwoju Rury wieowarstwowe Uponor MLC (PE-RT - spoiwo - auminium zgrzewane w sposób ciągły - spoiwo - PE-RT), odporne na dyfuzję tenu, produkowane zgodnie z normą PN-EN ISO "Wieowarstwowe systemy przewodów rurowych do instaacji wody ciepłej i zimnej, wewnątrz budowi". Maksymana temperatura pracy 95 C; maksymane ciśnienie pracy 10 bar da temperatury 70 C; testowane na wytrzymałość 50 at przy współczynniku bezpieczeństwa 1.5 Nr kat. d [mm] s [mm] [m] di [mm] opis opakowanie cena/m Uponor MLC rura 14x s d di biała w zwoju 200m 200 m 6.28 Uponor MLC rura 16x2 biała w zwoju 200m 200 m 6.59 Uponor MLC rura 16x2 biała w zwoju 500m 500 m 6.59 Płaszczyznowe EEI-PL

90 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System mata montażowa Uponor System mata montażowa Uponor Mata montażowa Uponor jest specjanie przeznaczona da instaacji ogrzewania/chłodzenia da wszystkich rodzajów budynków. Mata jest instaowana na podłodze pod wyewką cementową abo anhydrytową. Mata montażowa Uponor nie posiada izoacji. Naeży układać ją na wcześniej ułożonej warstwie izoacji. Dedykowana jest do różnych konstrukcji podłóg i wymagań nośnych. Korzyści Oszczędność kosztów pracy - do montażu wystarczy tyko jedna osoba Łatwość układania dzięki dużym wymiarom mat (1447 x 900 mm) Przeznaczony da rur MLC i PE-Xa 14 i 16 mm Zapewnia stały rozstaw rur dzięki odpowiedniemu usytuowaniu eementów mocujących rury Odpowiedni da szerokiego zakresu zastosowań dzięki wysokiej wytrzymałości Eementy systemu Akcesoria systemowe Mata montażowa Uponor Zestawy mieszające Płaszczyznowe Rury systemowe/złączki Akcesoria Automatyka pokojowa Rozdzieacze Narzędzia 90 EEI-PL-01.13

91 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System mata montażowa Uponor System mata montażowa Uponor - eementy i akcesoria Uponor mata montażowa Mata montażowa wykonana z tworzywa, bez warstwy styropianu. Formowana próżniowo, głęboko tłoczona foia z odpornego na uderzenia poistyrenu ze zintegrowanym wypustami do mocowania rur z właściwym rozstawem na wymaganej wysokości. Głęboko tłoczone wpusty nakłada się na siebie otrzymując jednoity wzór. Przeznaczona do montażu na wierzchu warstwy izoacyjnej. rozstawy rur prostopade: 5, , ,5 33 cm rozstawy rur po przekątnej: 7, ,5 30 cm Wymiary: 1447 x 900 mm Nr kat. h [mm] [mm] b [mm] A [m²] opis opakowanie cena/m² Uponor mata montażowa x900x18 mm 10 m² Uponor eva PE-Xa Q&E rura Rury produkowane są z tenowo sieciowanego poietyenu (PE-Xa) wykorzystującego metodę Engea, zgodnie z normą PN-EN ISO "Systemy przewodów rurowych z tworzyw sztucznych do instaacji wody zimnej i ciepłej, usieciowany poietyen (PEX)". Rury mają barierę tenową wykonaną z akohou etyowinyowego (EVOH), zgodną z normą DIN Średnice rur wg normy PN-EN ISO , tabica 5 średnice kasa C oraz tabica 2 średnice kasa A. Kasyfikacja warunków (zawiera typowe zastosowanie): Kasa zastosowania 4 - ogrzewanie podłogowe i nisko-temperaturowe grzejniki, maksymana temperatura pracy 90 C. Ciśnienie projektowe 6 bar, (przy 70 C). Nr kat. d [mm] s [mm] [m] opis opakowanie cena/m Uponor eva PE-Xa Q&E rura 14x2.0 mm w zwoju 240 m Uponor eva PE-Xa Q&E rura 14x2.0 mm w zwoju 640 m Uponor eva PE-Xa Q&E rura 16x1.8 mm w zwoju 240 m m m m Uponor eva PE-Xa Q&E rura 16x1.8 mm w zwoju 640 m 640 m 5.58 s d di Uponor MLC biała w zwoju Rury wieowarstwowe Uponor MLC (PE-RT - spoiwo - auminium zgrzewane w sposób ciągły - spoiwo - PE-RT), odporne na dyfuzję tenu, produkowane zgodnie z normą PN-EN ISO "Wieowarstwowe systemy przewodów rurowych do instaacji wody ciepłej i zimnej, wewnątrz budowi". Maksymana temperatura pracy 95 C; maksymane ciśnienie pracy 10 bar da temperatury 70 C; testowane na wytrzymałość 50 at przy współczynniku bezpieczeństwa 1.5 Płaszczyznowe Nr kat. d [mm] s [mm] [m] di [mm] opis opakowanie cena/m Uponor MLC rura 14x biała w zwoju 200m 200 m 6.28 Uponor MLC rura 16x2 biała w zwoju 200m 200 m 6.59 Uponor MLC rura 16x2 biała w zwoju 500m 500 m 6.59 EEI-PL

92 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System Uponor Cassic System Uponor Cassic System Uponor Cassic jest ideanym rozwiązaniem da systemów ogrzewania/chłodzenia praktycznie da wszystkich rodzajów podłóg w nowych budynkach mieszkanych i w budynkach komercyjnych. Siatka staowa dostępna jest w dwóch rozmiarach rastra (rozstawu prętów). Uponor Cassic pozwoi Ci zoptymaizować rozstaw rur w ceu spełnienia rzeczywistych potrzeb ciepnych. Gdy warstwa grzewcza jest oddzieona od warstwy izoacji, system wraz izoacją da dużych obciążeń jest ideany da ogrzewania takich pomieszczeń jak hae handowe, pomieszczenia wystawowe oraz garaże. Korzyści Dokładne układanie rur: siatka staowa i wiązadła zapewniają stałe rozstawy rur - poziomo i pionowo Stosowanie wiązadeł zapewnia stabine mocowanie rur do siatki staowej Nie powoduje uszkodzeń wierzchniej warstwy izoacji Dowoność przy wyborze materiału izoacyjnego Oszczędność kosztów, montaż może wykonać tyko jedna osoba: eastyczny, szybki i łatwy w montażu, oszczędzi Twój czas i pieniądze Eementy systemu Akcesoria systemowe Siatka staowa Uponor Cassic Zestawy mieszające Płaszczyznowe Rury systemowe/złączki Akcesoria Automatyka pokojowa Rozdzieacze Narzędzia 92 EEI-PL-01.13

93 Ogrzewanie/chłodzenie płaszczyznowe Uponor -> System Uponor Cassic System Uponor Cassic - eementy i akcesoria Siatka staowa Uponor Przeznaczona do mocowania rur ogrzewania podłogowego. Rozmiar 2100 mm x 1200 mm. Materiał: sta zabezpieczona antykorozyjnie. r r b d Nr kat. [mm] b [mm] d [mm] r [mm] A [m²] opis opakowanie cena/m² Siatka staowa montażowa Uponor 15 cm rozstaw 15 cm, zabezpieczona korozyjnie 25 m² Siatka staowa montażowa Uponor 10 cm rozstaw 10 cm, zabezpieczona korozyjnie 25 m² Uponor Cassic foia PE B Foia o grubości 0,2 mm do przykrywania izoacji. Zabezpiecza przed wpływaniem betonu w warstwę izoacji. Wymiary: 60 m x 1,25 m Płaszczyznowe Nr kat. s [mm] [m] w [m] opis opakowanie cena/m² Uponor Cassic foia PE grubość 0.2 mm, 60x1.25 m 75 m² 4.25 Uponor wiązadło siatki staowej Da mocowania rur Uponor do siatki staowej. Wykonane ze stai. Nr kat. [mm] b [mm] opis opakowanie cena/opak Uponor wiązadło siatki staowej 150x1.25 mm 250 szt Db Uponor przemysłowa opaska kabowa Przeznaczone do mocowania rur do siatki montażowej Uponor. Wykonana z poiamidu. Nr kat. [mm] b [mm] opis opakowanie cena/szt Uponor przemysłowa opaska kabowa =200 mm, poiamid 100 szt EEI-PL

94 Ogrzewanie/chłodzenie płaszczyznowe Uponor -> System Uponor Cassic System Uponor Cassic - eementy i akcesoria Uponor pe PE-Xa Q&E rura Rury produkowane są z tenowo sieciowanego poietyenu (PE-Xa) wykorzystującego metodę Engea, zgodnie z normą PN-EN ISO Systemy przewodów rurowych z tworzyw sztucznych do instaacji wody zimnej i ciepłej, usieciowany poietyen (PEX). Rury mają barierę tenową wykonaną z akohou etyowinyowego (EVOH), zgodną z normą DIN Rury pe PE-Xa posiadają dodatkowo zewnętrzną warstwę ochronną z PE. Średnice rur wg normy PN-EN ISO , tabica 5 średnice kasa C. Kasyfikacja warunków (zawiera typowe zastosowanie): Kasa zastosowania 4 - ogrzewanie podłogowe i niskotemperaturowe grzejniki, maksymana temperatura pracy 95 C. Ciśnienie projektowe 6 bar. Nr kat. d [mm] s [mm] [m] V [/m] opis opakowanie cena/m Uponor pe PE-Xa Q&E rura 17x2.0 mm w zwoju 120 m 120 m Uponor pe PE-Xa Q&E rura 17x2.0 mm w zwoju 240 m 240 m Uponor pe PE-Xa Q&E rura 17x2.0 mm w zwoju 640 m 640 m Uponor pe PE-Xa Q&E rura 20x2.0 mm w zwoju 120 m 120 m Uponor pe PE-Xa Q&E rura 20x2.0 mm w zwoju 240 m 240 m Uponor pe PE-Xa Q&E rura 20x2.0 mm w zwoju 480 m 480 m 7.34 Płaszczyznowe 94 EEI-PL-01.13

95 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System stropów drewnianych Uponor System stropów drewnianych Uponor Jest to system ogrzewania podłogowego przeznaczony da stropów drewnianych bez wyewki betonowej. Rury grzewcze PE-Xa 17 i 20 mm układane są w przestrzeni pomiędzy egarami na podpartych deskami wsporczymi płytach promieniujących Uponor. Korzyści: Dedykowany da stropów drewnianych bez wyewki Stosowane rury to 17 i 20 mm PE-Xa Specjane płyty promieniujące 17 i 20 da emisji ciepła z podłogi Eementy systemu Akcesoria systemowe Płyty promieniujące Rozdzieacze Rury systemowe/złączki Zestawy mieszające Akcesoria Automatyka pokojowa Płaszczyznowe Narzędzia EEI-PL

96 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System stropów drewnianych Uponor System stropów drewnianych Uponor - eementy i akcesoria Uponor płyta promieniująca 17 mm Wykonana z auminium da emisji ciepła z rur Uponor. Przeznaczona do stosowania da drewnianych podłóg podpartych z deskami wsporczymi co 200 mm. Przeznaczona da rury Uponor PE-Xa 17 x 2 mm. Orientacyjne zapotrzebowanie: 3 szt./m². Nr kat. [mm] b [mm] opis opakowanie cena/szt Uponor płyta promieniująca 17 mm 1150 x 190 mm 60 szt Uponor płyta promieniująca 20 mm Wykonana z auminium da emisji ciepła z rur Uponor. Przeznaczona do stosowania da drewnianych podłóg podpartych z deskami wsporczymi co 300 mm. Przeznaczona da rury Uponor PE-Xa 20 x 2 mm. Każde opakowanie zawiera 40 płyt do pokrycia 16 m² (opierające się na pokryciu 80% powierzchni podłogi). Orientacyjne zapotrzebowanie: 2,5 szt./m². Płaszczyznowe Nr kat. [mm] b [mm] opis opakowanie cena/szt Uponor płyta promieniująca 20 mm 1150 x 280 mm 40 szt Uponor pe PE-Xa Q&E rura Rury produkowane są z tenowo sieciowanego poietyenu (PE-Xa) wykorzystującego metodę Engea, zgodnie z normą PN-EN ISO Systemy przewodów rurowych z tworzyw sztucznych do instaacji wody zimnej i ciepłej, usieciowany poietyen (PEX). Rury mają barierę tenową wykonaną z akohou etyowinyowego (EVOH), zgodną z normą DIN Rury pe PE-Xa posiadają dodatkowo zewnętrzną warstwę ochronną z PE. Średnice rur wg normy PN-EN ISO , tabica 5 średnice kasa C. Kasyfikacja warunków (zawiera typowe zastosowanie): Kasa zastosowania 4 - ogrzewanie podłogowe i niskotemperaturowe grzejniki, maksymana temperatura pracy 95 C. Ciśnienie projektowe 6 bar. Nr kat. d [mm] s [mm] [m] V [/m] opis opakowanie cena/m Uponor pe PE-Xa Q&E rura 17x2.0 mm w zwoju 120 m 120 m Uponor pe PE-Xa Q&E rura 17x2.0 mm w zwoju 240 m 240 m Uponor pe PE-Xa Q&E rura 17x2.0 mm w zwoju 640 m 640 m Uponor pe PE-Xa Q&E rura 20x2.0 mm w zwoju 120 m 120 m Uponor pe PE-Xa Q&E rura 20x2.0 mm w zwoju 240 m 240 m Uponor pe PE-Xa Q&E rura 20x2.0 mm w zwoju 480 m 480 m EEI-PL-01.13

97 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System ścieny Uponor System ścienny Uponor System przeznaczony da ogrzewania ub chłodzenia ściennego w zabudowie "na mokro" z tynkiem ub "na sucho" z systemową płytą styropianową Siccus, płytami promieniującymi oraz płytą gipsowo-kartonową. Korzyści: Niewieka grubość zabudowy Uniwersany system montażu na ścianie Mała iość eementów systemu Możiwość wykonania "na mokro" ub "na sucho" Może pełnić roę ogrzewania ub chłodzenia Da systemu ściennego dedykowana rura 14 mm MLC i PE-Xa Eementy systemu Akcesoria systemowe Eementy mocujące Rozdzieacze Rury systemowe/złączki Akcesoria Zestawy mieszające Automatyka pokojowa Płaszczyznowe Narzędzia EEI-PL

98 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System ścienny Uponor System ścienny Uponor - eementy da wersji "na mokro" Uponor Siccus szyna mocująca d c/c r a b h Samoprzyepna o U-kształtnym przekroju szyna mocująca wykonana z tworzywa przeznaczona do montażu rur Uponor 14 x 2 mm. Wyposażona w punkty przerwania co 100 mm da łatwego podziału. Zaecany rozstaw układania szyn: 60 cm Długość szyny: 2.5 m Szerokość szyny: 38 mm Rozstaw mocowania rur: 50 mm Wysokość szyny z rurą: 17 mm Orientacyjne zapotrzebowanie: 1,8 mb./m2 Nr kat. [mm] b [mm] h [mm] d [mm] c/c [mm] opis opakowanie cena/m Uponor Siccus szyna mocująca 14 mm, c/c 50 mm, 2,5 m 25 m 8.90 System ścienny Uponor - eementy da wersji "na sucho" Uponor Siccus płyta styropianowa Płaszczyznowe b Wykonana ze styropianu EPS-DEO zgodnie z normą DIN EN oraz DIN Stosowana jako eement izoacyjny da płyt promieniujących Uponor 14 mm oraz rury Uponor MLC/PE-Xa 14 x 2 mm. Zaprojektowana da rozstawów rur 150, 225 ub 300 mm. Opór ciepny R: 0,622 (m² x K/W). Wymiary: 1197 mm x 1050 mm x 25 mm. Każde opakowanie 10 płyt pokrywa powierzchnię 12,5 m². h Nr kat. [mm] b [mm] h [mm] A [m²] opis opakowanie cena/m² Uponor Siccus płyta styropianowa 14 mm, 1197x1050x25 mm, 150 kpa 12.5 m² b Uponor Siccus płyta promieniująca Wykonana z auminium da emisji ciepła z rur Uponor. Przeznaczona do stosowania z płytą styropianową Uponor Siccus. Zawiera 2 nacięcia da łatwego skracania. Orientacyjne zapotrzebowanie: da rozstawu 15 cm = 5,6 szt./m² da rozstawu 22,5 cm = 3,7 szt./m² da rozstawu 30 cm = 2,8 szt./m² Nr kat. [mm] b [mm] opis opakowanie cena/szt Uponor Siccus płyta promieniująca 1180x120 mm 48 szt EEI-PL-01.13

99 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System ścienny Uponor System ścienny Uponor - eementy i akcesoria Uponor eva PE-Xa Q&E rura Rury produkowane są z tenowo sieciowanego poietyenu (PE-Xa) wykorzystującego metodę Engea, zgodnie z normą PN-EN ISO "Systemy przewodów rurowych z tworzyw sztucznych do instaacji wody zimnej i ciepłej, usieciowany poietyen (PEX)". Rury mają barierę tenową wykonaną z akohou etyowinyowego (EVOH), zgodną z normą DIN Średnice rur wg normy PN-EN ISO , tabica 5 średnice kasa C oraz tabica 2 średnice kasa A. Kasyfikacja warunków (zawiera typowe zastosowanie): Kasa zastosowania 4 - ogrzewanie podłogowe i nisko-temperaturowe grzejniki, maksymana temperatura pracy 90 C. Ciśnienie projektowe 6 bar, (przy 70 C). Nr kat. d [mm] s [mm] [m] opis opakowanie cena/m Uponor eva PE-Xa Q&E rura x2.0 mm w zwoju 240 m 240 m 5.39 Uponor eva PE-Xa Q&E rura 14x2.0 mm w zwoju 640 m 640 m 5.39 Uponor MLC biała w zwoju Rury wieowarstwowe Uponor MLC (PE-RT - spoiwo - auminium zgrzewane w sposób ciągły - spoiwo - PE-RT), odporne na dyfuzję tenu, produkowane zgodnie z normą PN-EN ISO "Wieowarstwowe systemy przewodów rurowych do instaacji wody ciepłej i zimnej, wewnątrz budowi". Maksymana temperatura pracy 95 C; maksymane ciśnienie pracy 10 bar da temperatury 70 C; testowane na wytrzymałość 50 at przy współczynniku bezpieczeństwa 1.5 Nr kat. d [mm] s [mm] [m] di [mm] opis opakowanie cena/m s d di Uponor MLC rura 14x2 biała w zwoju 200m 200 m 6.28 Uponor narzędzie do wycinania styropianu Da wycinania indywiduanych łuków da rur w płycie styropianowej Uponor 14 mm. Zasianie 230 V. Płaszczyznowe Nr kat. U [V] opis opakowanie cena/szt. Uponor narzędzie do wycinania styropianu da płyty styropianowej Uponor 14 mm 1 szt EEI-PL

100 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System sufitowo-ścienny Uponor 9.9 System sufitowo-ścienny Uponor 9.9 i ogrzewania. Jeśi masz na uwadze zarządzanie temperaturąpomieszczenia z uwzgędnieniem komfortu i odpowiednich kosztów, system sufitowo-ścienny Uponor jest naprawdę wszechstronny. Może być stosowany na ścianach i w suficie zarówno da chłodzenia jak Korzyści Minimana wysokość zabudowy Uniwersany system do montażu na suficie i ścianie Bardzo mała iość eementów systemu Dedykowana jest specjana rura Uponor PE-Xa 9,9 x 1,1 mm Złączki Q&E da szybkiej i ekonomicznej instaacji Szybki czas reakcji dzięki cienkiemu pokryciu tynkiem Oszczędność energii dzięki optymanym temperaturom Eementy systemu Akcesoria systemowe Eementy mocujące Rozdzieacze Rury systemowe/złączki Zestawy mieszające Płaszczyznowe Rury zasiające/złączki Automatyka pokojowa Narzędzia/Akcesoria Narzędzia 100 EEI-PL-01.13

101 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System sufitowo-ścienny Uponor 9.9 System sufitowo-ścienny Uponor eementy i akcesoria Uponor eva PE-Xa rura 9.9 Rury produkowane są z tenowo sieciowanego poietyenu (PE-Xa) wykorzystującego metodę Engea, zgodnie z normą PN-EN ISO "Systemy przewodów rurowych z tworzyw sztucznych do instaacji wody zimnej i ciepłej, usieciowany poietyen (PEX)". Rury mają barierę tenową wykonaną z akohou etyowinyowego (EVOH), zgodną z normą DIN Kasyfikacja warunków (zawiera typowe zastosowanie): Kasa zastosowania 4 - ogrzewanie podłogowe i niskotemperaturowe grzejniki, maksymana temperatura pracy 95 C. Ciśnienie projektowe 8,8 bar (przy 70 C). Nr kat. d [mm] s [mm] [m] V [/m] opis opakowanie cena/m Rura Uponor eva PE-Xa x1.1 mm w zwoju 120 m 120 m 5.18 Rura Uponor eva PE-Xa 9.9x1.1 mm w zwoju 240 m 240 m 5.18 Rura Uponor eva PE-Xa 9.9x1.1 mm w zwoju 480 m 480 m 5.18 Uponor Minitec szyna mocująca d c/c r a h Samoprzyepna o U-kształtnym przekroju szyna mocująca wykonana z tworzywa przeznaczona do montażu rur Uponor PE-Xa 9.9 x 1.1 mm. Długość szyny: 2.5 m Szerokość szyny: 24 mm Rozstaw mocowania rur: 20 mm Wysokość szyny z rurą: 13 mm Orientacyjne zapotrzebowanie: 2.0 mb./m2 b Nr kat. d [mm] [mm] b [mm] h [mm] c/c [mm] opis opakowanie cena/szt Uponor Minitec szyna mocująca 9,9 mm, c/c20 mm, 2,5 m 25 m 8.60 Uponor złączka redukcyjna Q&E 20x9.9 Da podłączenia rur Uponor PE-Xa, wykonana z mosiądzu. Płaszczyznowe Nr kat. d [mm] d1 [mm] opis opakowanie cena/szt Uponor złączka redukcyjna Q&E 20x9.9 zawiera pierścienie PE-Xa Q&E 5 szt Uponor trójnik redukcyjny Q&E 20x9.9x20 Da podłączenia rur Uponor PE-Xa, wykonany z mosiądzu. Nr kat. d [mm] d1 [mm] d2 [mm] opis opakowanie cena/szt Uponor trójnik redukcyjny Q&E 20x9.9x20 zawiera pierścienie PE-Xa Q&E 5 szt EEI-PL

102 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > Akcesoria ogrzewania/chłodzenia płaszczyznowego Uponor Akcesoria ogrzewania/chłodzenia płaszczyznowego Uponor Uponor taśma brzegowa Taśma brzegowa zgodna z DIN 18560, wykonana z poietyenu, posiadająca samoprzyepną foię uszczeniającą taśmę brzegową z izoacją. Nie zawiera freonu. Długość roki: 50 m Nr kat. h [mm] s [mm] [m] opis opakowanie cena/m Uponor taśma brzegowa 50 m, 150x8 mm 200 m 1.95 Uponor profi dyatacyjny Samoprzyepny profi wykonany z twardego PVC z taśmą piankową z poietyenu, o grubości 10 mm, da oddzieenia pó dyatacyjnych betonu (oraz w otworach drzwiowych), oraz absorbowania rozszerzania się betonu. Da dyatacji według normy DIN Wysokość: 100 mm Grubość taśmy: 10 mm Długość: 2 m Nr kat. h [mm] s [mm] [m] opis opakowanie cena/m Uponor profi dyatacyjny 2.0 m, 100x10 mm 30 m Uponor tueja ochronna Wykonana z PE-LD da ochrony rur do 20 mm przy przejściach przez dyatacje. Płaszczyznowe Nr kat. [mm] b [mm] s [mm] opis opakowanie cena/szt Uponor tueja ochronna da rur do 20 mm 300x5 mm 30 szt Uponor Cassic foia PE Foia o grubości 0,2 mm do przykrywania izoacji. Zabezpiecza przed wpływaniem betonu w warstwę izoacji. Wymiary: 60 m x 1,25 m B Nr kat. L [m] w [m] s [mm] opis opakowanie cena/m² ~0.2 Uponor Cassic foia PE, grubość 0.2 mm 60 x 1.25 m 75 m² 4.25 Uponor Tacker kips Da mocowania foii do izoacji. Długość: 25 mm Nr kat. [mm] opis opakowanie cena/szt Uponor Tacker kips =25 mm 100 szt Uponor pastyfikator do betonu VD 450 Dodatek do betonu, ujednorodnia beton, poprawia jego przewodność ciepną. Zapotrzebowanie da szichty o grubości 70 mm wynosi około 0,2 /m². Czas schnięcia betonu wynosi 21 dni. Nr kat. t [d] Zap. [/m²] opis opakowanie cena/ ~ 0.2 Uponor pastyfikator do betonu VD L EEI-PL-01.13

103 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > Akcesoria ogrzewania/chłodzenia płaszczyznowego Uponor Akcesoria ogrzewania/chłodzenia płaszczyznowego Uponor Uponor zestaw pomiarowy Zestaw pomiarowy da kontroi wigotności wyewki betonowej. Nr kat. h [mm] opis opakowanie cena/szt Zestaw pomiarowywy Uponor wysokość 100 mm 10 szt Uponor Tacker taśma samoprzyepna Taśma samoprzyepna do łączenia płyt styropianowych. Długość roki 66 m, szerokość 50 mm. Nr kat. [m] opis opakowanie Uponor Tacker taśma samoprzyepna 66 m, 50 mm 1 szt. cena/szt Złączki ogrzewania/chłodzenia płaszczyznowego Uponor d z Uponor Q&E złączka Złączka naprawcza do łączenia rur Uponor PE-Xa, wykonana z mosiądzu. Zawiera pierścienie PE-Xa Q&E. Nr kat. d [mm] [mm] z [mm] opis opakowanie cena/szt. Uponor Q&E złączka z dwoma pierścieniami PE-Xa Q&E 10 szt Uponor Q&E złączka z dwoma pierścieniami PE-Xa Q&E Uponor Q&E złączka z dwoma pierścieniami PE-Xa Q&E Uponor Q&E złączka z dwoma pierścieniami PE-Xa Q&E Uponor Q&E złączka z dwoma pierścieniami PE-Xa Q&E 10 szt. 10 szt. 10 szt. 10 szt Płaszczyznowe z Uponor zaprasowywana złączka MLC Wykonana z mosiądzu powekanego cyną, z przymocowanymi tuejami zaciskowymi, koorowe pierścienie oporowe oraz test próby szczeności. Zaprasowanie bez fazowania. Nr kat. d [mm] [mm] z [mm] opis opakowanie cena/szt. Uponor zaprasowywana złączka mosiężna szt Uponor zaprasowywana złączka mosiężna szt EEI-PL

104 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > Rozdzieacze ogrzewania/chłodzenia płaszczyznowego Uponor Rozdzieacz tworzywowy segmentowy Uponor PRO 1" A ze śrubą reguacyjną B z przepływo-mierzem iczba Nr kat. Nr kat. L obwodów A B [mm] (230 V) (24 V) Płaszczyznowe Złączki PE-Xa: 14x x1.8/ x x Złączki MLC: 14x x (Zestaw podstawowy Uponor rozdzieacza tworzywowego) Pęte rozdzieacza / Segment pojedynczy Uponor z tworzywa / Rozdzieacz tworzywowy segmentowy Uponor 3-obwodowy / Rozdzieacz tworzywowy segmentowy Uponor 4-obwodowy / Rozdzieacz tworzywowy segmentowy Uponor 6-obwodowy Zestaw podstawowy Uponor rozdzieacza tworzywowego EEI-PL-01.13

105 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > Rozdzieacze ogrzewania/chłodzenia płaszczyznowego Uponor Rozdzieacze z tworzywa Uponor PRO 1" Uponor PRO rozdzieacz tworzywowy 1" ze śrubami reguacyjnymi Opakowanie zawiera rozdzieacz zasiający i powrotny wykonane z poiamidu. Wyjścia do pęti wyposażone w gwint ¾" GZ eurokonus. Rozstaw wyjść wynosi 50 mm. Rozdzieacze można łączyć w żądaną iczbę wyjść, maksymanie 12. Możiwość zamontowania siłowników Uponor da poszczegónych pęti na rozdzieaczu powrotnym. Reguacja przepływu da poszczegónych pęti na rozdzieaczu zasiającym za pomocą śrub reguacyjnych. Maksymana temperatura robocza: 60 C; Maksymane ciśnienie robocze: 6 bar G 3/4 G 3/4 Nr kat. obwody [-] [mm] opis opakowanie cena/kp. Uponor PRO rozdzieacz tworzywowy 1" obwodowy, śruba reguacyjna Uponor PRO rozdzieacz tworzywowy 1" obwodowy, śruba reguacyjna 1 1 kp. kp Uponor PRO rozdzieacz tworzywowy 1" obwodowy, śruba reguacyjna 1 kp Uponor PRO rozdzieacz tworzywowy 1" 6-obwodowy, śruba reguacyjna 1 kp Uponor PRO rozdzieacz tworzywowy 1" z przepływomierzami Opakowanie zawiera rozdzieacz zasiający i powrotny wykonane z poiamidu. Wyjścia do pęti wyposażone w gwint ¾" GZ eurokonus. Rozstaw wyjść wynosi 50 mm. Rozdzieacze można łączyć w żądaną iczbę wyjść, maksymanie 12. Możiwość zamontowania siłowników Uponor na rozdzieaczu powrotnym. Reguacja przepływu da poszczegónych pęti na rozdzieaczu zasiającym za pomocą przepływomierzy (0 4 /min). Maksymana temperatura robocza: 60 C; Maksymane ciśnienie robocze: 6 bar. Płaszczyznowe G 3/4 G 3/4 Nr kat. obwody [-] [mm] opis opakowanie cena/kp. Uponor PRO rozdzieacz tworzywowy 1" obwodowy, przepływomierz 1 kp Uponor PRO rozdzieacz tworzywowy 1" 3-obwodowy, przepływomierz 1 kp Uponor PRO rozdzieacz tworzywowy 1" 4-obwodowy, przepływomierz 1 kp Uponor PRO rozdzieacz tworzywowy 1" 6-obwodowy, przepływomierz 1 kp EEI-PL

106 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > Rozdzieacze ogrzewania/chłodzenia płaszczyznowego Uponor Akcesoria rozdzieaczy z tworzywa Uponor PRO 1" Uponor PRO zestaw podstawowy1" Da rozdzieaczy tworzywowych segmentowych Uponor, zawiera: uchwyt da rozdzieacza, złączki przyłączeniowe z mosiężnym gwintem GW 1" z ruchomą nakrętką, zaśepki z końcówką do odpowietrzania i napełniania oraz rurkę z końcówkami do wykonania bypassu. Naeży zamawiać wraz z rozdzieaczami segmentowymi Uponor z tworzywa. Nr kat. [mm] opis opakowanie cena/kp. Uponor PRO zestaw podstawowy1" kp Uponor PRO zestaw koan Da podłączenia zasienia i powrotu tworzywowego rozdzieacza od dołu. Wykonane z poiamidu. Maksymana temperatura robocza: 70 C; Maksymane ciśnienie robocze: 6 bar. Płaszczyznowe Nr kat. opis opakowanie cena/kp. Uponor PRO zestaw koan L=122/42 1 kp Uponor PRO zestaw dystansów Da podłączenia segmentu pojedynczego do rozdzieacza Uponor, gdy pęta grzewcza będzie podłączana z góry. Nr kat. opis opakowanie cena/kp Uponor PRO zestaw dystansów 4 szt. 1 kp Uponor PRO końcówka węża Da podłączenia węża ½" do napełniania/opróżniania rozdzieacza Uponor z tworzywa. G 3/4 Nr kat. opis opakowanie cena/kp Uponor PRO końcówka węża ¾" GW x ½" 1 kp Uponor PRO zapasowy przepływomierz Część zapasowa da rozdzieacza Uponor PRO z przepływomierzami. Przeznaczony do reguacji przepływu pęti ogrzewania podłogowego w zakresie 0-4 /min. Wartość przepływu widoczna jest w okienku przepływomierza. Wykonany z poiamidu wzmocnionego włóknem szkanym. Nr kat. opis opakowanie cena/szt Uponor PRO zapasowy przepływomierz 4 /min 1 szt EEI-PL-01.13

107 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > Rozdzieacze ogrzewania/chłodzenia płaszczyznowego Uponor Rozdzieacze ze stai nierdzewnej Uponor ST 1" Uponor ST rozdzieacz ze stai nierdzewnej 1" ze śrubami reguacyjnymi Beki rozdzieacza zakończone gwintem 1" GW z ruchomą nakrętką z płaskimi uszczekami, wyposażone w zawór odpowietrzający, obrotową końcówkę do napełniania/opróżniania z gwintem ¾" z odcięciem dopływu. Podłączenie pęti grzewczych: gwint ¾" GZ eurokonus. Rozstaw poszczegónych wyjść rozdzieacza: 55 mm. Możiwość zamontowania siłowników Uponor da poszczegónych pęti na rozdzieaczu powrotnym. Reguacja przepływu da poszczegónych pęti na rozdzieaczu zasiającym za pomocą śrub reguacyjnych. Uchwyt mocujący rozdzieacz zawiera eementy tłumiące hałas. Nie zawiera zaworów kuowych oraz złączek zaciskowych Uponor do rur. Wykonany ze stai nierdzewnej. Maksymana temperatura robocza: 60 C; Maksymane ciśnienie robocze: 6 bar. Nr kat. obwdy [-] [mm] opis opakowanie cena/szt. Uponor ST rozdzieacz ze stai nierdzewnej 1" ze śrubą reguacyjną, 2-obwodowy 1 szt Uponor ST rozdzieacz ze stai nierdzewnej 1" ze śrubą reguacyjną, 3-obwodowy 1 szt Rozdzieacz Uponor ze stai nierdzewnej ze śrubą reguacyjną, 4-obwodowy 1 szt Uponor ST rozdzieacz ze stai nierdzewnej 1" ze śrubą reguacyjną, 5-obwodowy 1 szt Uponor ST rozdzieacz ze stai nierdzewnej 1" ze śrubą reguacyjną, 6-obwodowy 1 szt Uponor ST rozdzieacz ze stai nierdzewnej 1" ze śrubą reguacyjną, 7-obwodowy 1 szt Uponor ST rozdzieacz ze stai nierdzewnej 1" ze śrubą reguacyjną, 8-obwodowy 1 szt Uponor ST rozdzieacz ze stai nierdzewnej 1" ze śrubą reguacyjną, 9-obwodowy 1 szt Uponor ST rozdzieacz ze stai nierdzewnej 1" ze śrubą reguacyjną, 10-obwodowy 1 szt Uponor ST rozdzieacz ze stai nierdzewnej 1" ze śrubą reguacyjną, 11-obwodowy 1 szt Uponor ST rozdzieacz ze stai nierdzewnej 1" ze śrubą reguacyjną, 12-obwodowy 1 szt Uponor ST rozdzieacz ze stai nierdzewnej 1" z przepływomierzami Beki rozdzieacza zakończone gwintem 1" GW z ruchomą nakrętką z płaskimi uszczekami, wyposażone w zawór odpowietrzający, obrotową końcówkę do napełniania/opróżniania z gwintem ¾" z odcięciem dopływu. Podłączenie pęti grzewczych: gwint ¾" GZ eurokonus. Rozstaw poszczegónych wyjść rozdzieacza: 55 mm. Możiwość zamontowania siłowników Uponor da poszczegónych pęti na rozdzieaczu powrotnym. Reguacja przepływu da poszczegónych pęti na rozdzieaczu zasiającym za przepływomierzy (0 4 /min). Uchwyt mocujący rozdzieacz zawiera eementy tłumiące hałas. Nie zawiera zaworów kuowych oraz złączek zaciskowych Uponor do rur. Wykonany ze stai nierdzewnej. Maksymana temperatura robocza: 60 C; Maksymane ciśnienie robocze: 6 bar. Nr kat. obwdy [-] [mm] opis opakowanie cena/szt. Uponor ST rozdzieacz ze stai nierdzewnej 1" z przepływomierzami, 2-obwodowy 1 szt Uponor ST rozdzieacz ze stai nierdzewnej 1" z przepływomierzami, 3-obwodowy 1 szt Uponor ST rozdzieacz ze stai nierdzewnej 1" z przepływomierzami, 4-obwodowy 1 szt Uponor ST rozdzieacz ze stai nierdzewnej 1" z przepływomierzami, 5-obwodowy 1 szt Uponor ST rozdzieacz ze stai nierdzewnej 1" z przepływomierzami, 6-obwodowy 1 szt Uponor ST rozdzieacz ze stai nierdzewnej 1" z przepływomierzami, 7-obwodowy 1 szt Uponor ST rozdzieacz ze stai nierdzewnej 1" z przepływomierzami, 8-obwodowy 1 szt Uponor ST rozdzieacz ze stai nierdzewnej 1" z przepływomierzami, 9-obwodowy 1 szt Uponor ST rozdzieacz ze stai nierdzewnej 1" z przepływomierzami, 10-obwodowy 1 szt Uponor ST rozdzieacz ze stai nierdzewnej 1" z przepływomierzami, 11-obwodowy 1 szt Uponor ST rozdzieacz ze stai nierdzewnej 1" z przepływomierzami, 12-obwodowy 1 szt Płaszczyznowe Uponor ST zapasowy przepływomierz Część zapasowa da rozdzieacza Uponor ST z przepływomierzami. Przeznaczony do reguacji przepływu pęti ogrzewania podłogowego w zakresie 0-4 /min. Wartość przepływu widoczna jest w okienku przepływomierza. Wykonany z poiamidu wzmocnionego włóknem szkanym. Nr kat. opis opakowanie cena/szt Uponor ST zapasowy przepływomierz 4 /min 1 szt EEI-PL

108 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > Rozdzieacze ogrzewania/chłodzenia płaszczyznowego Uponor Akcesoria rozdzieaczy Uponor Uponor zaciskowa złączka eurokonus PE-Xa 9.9 Do podłączenia rury Uponor PE-Xa 9.9 x 1.1 mm do rozdzieacza Uponor. d GIG A/F SW Nr kat. d [mm] GW [ca] [mm] A/F [mm] opis opakowanie cena/szt G ¾ Uponor zaciskowa złączka mosiężna PE-Xa 9.9-¾" GW eurokonus z pierścieniempe-x 10 szt d 5 Uponor zaciskowa złączka eurokonus PE-Xa Złączka zaciskowa wykonana z mosiądzu do podłączania rur Uponor PE-Xa do rozdzieaczy. Gwint wewnętrzny ¾ eurokonus zgodny z PN-EN ISO GW IG A/F SW Płaszczyznowe Nr kat. d [mm] GW [ca] s [mm] A/F [mm] opis opakowanie cena/szt. Uponor zaciskowa złączka mosiężna PE-Xa G ¾ x2.0-3/4" GW eurokonus 10 szt Uponor zaciskowa złączka mosiężna PE-Xa G ¾ 1.8/ x1.8/2.0-3/4" GW eurokonus 10 szt Uponor zaciskowa złączka mosiężna PE-Xa G ¾ x2.0-3/4" GW eurokonus 10 szt Uponor zaciskowa złączka mosiężna PE-Xa G ¾ 1.9/ x1.9/2.0-3/4" GW eurokonus 10 szt Uponor zaciskowa złączka eurokonus MLC Złączka zaciskowa wykonana z mosiądzu nikowana, pierścień zaciskowy połączony z tueją zaciskową. Do połączeń rur Uponor MLC z rozdzieaczami. Gwint wewnętrzny wykonany zgodnie z PN-EN ISO Test próby szczeności. Stosowanie rury bez fazowania. Nr kat. d [mm] GW [ca] [mm] z [mm] opis opakowanie G ¾ G ¾ Uponor zaciskowa złączka mosiężna MLC 14-¾" GW eurokonus, wersja metaowa 10 szt. Uponor zaciskowa złączka mosiężna MLC 16-¾" GW eurokonus, wersja metaowa 10 szt. cena/szt EEI-PL-01.13

109 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > Rozdzieacze ogrzewania/chłodzenia płaszczyznowego Uponor Akcesoria rozdzieaczy Uponor Uponor zawór kuowy Wykonany z mosiądzu. Pasuje do wszystkich rozdzieaczy Uponor. W kompecie 2 zawory z płaską uszczeką 1"-GW. Długość: 60 mm. Nr kat. opis opakowanie cena/kp Uponor zawór kuowy 1" GZ-1" GW 1 kp z AG G Uponor zestaw zaworów reguacyjnych Da reguacji/zamykania zasienia/powrotu rozdzieacza. Zawór powrotny może być wyposażony w siłownik Uponor da rozdzieacza z tworzywa - reguacja temperatury da całej strefy. Zawór powrotny służy do reguacji hydrauicznej. A/F SW IG Rp h 1 G 90 Rp IG Łuki prowadzące Uponor z h 1 Nr kat. [mm] h1 [mm] z [mm] GZ [ca] GW [ca] A/F [mm] opis opakowanie cena/kp G 1 Rp 1 38 Uponor zestaw zaworów reguacyjnych 1" GZ-1" GW; 80 mm 1 kp Płaszczyznowe Uponor pastikowy łuk prowadzący Wykonany z tworzywa do kształtowania łuku 90. Nr kat. d [mm] opis opakowanie cena/szt. Uponor pastikowy łuk prowadzący mm 50 szt Uponor pastikowy łuk prowadzący mm 50 szt Uponor pastikowy łuk prowadzący 20 mm 50 szt EEI-PL

110 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > Rozdzieacze ogrzewania/chłodzenia płaszczyznowego Uponor Szafki rozdzieaczowe Uponor Uponor szafka podtynkowa PT Przeznaczone da rozdzieaczy Uponor, skrzynki połączeniowej Uponor, zestawu mieszającego Uponor. Zawiera uniwersane mocowanie da uchwytu rozdzieacza. Wszystkie widoczne eementy są pomaowane farbą proszkową w koorze białym. Głębokość szafki: mm Nr kat. b [mm] h [mm] rzdz. [obw.] rozdz. + zestaw mieszający [obw.] opis opakowanie cena/szt Uponor szafka podtynkowa PT L=555 mm, T=123 mm 1 szt Uponor szafka podtynkowa PT L=715 mm, T=123 mm 1 szt Uponor szafka podtynkowa PT L=790 mm, T=123 mm 1 szt Uponor szafka podtynkowa PT L=952 mm, T=123 mm 1 szt Płaszczyznowe Uponor szafka natynkowa NT Przeznaczone da rozdzieaczy Uponor, skrzynki połączeniowej Uponor, zestawu mieszającego Uponor. Zawiera uniwersane mocowanie da uchwytu rozdzieacza. Wszystkie widoczne eementy są pomaowane farbą proszkową w koorze białym. Głębokość szafki: 160 mm Nr kat. b [mm] h [mm] rozdz. [obw.] rozdz. + zestaw mieszający [obw.] opis opakowanie cena/szt Uponor szafka natynkowa NT L=555 mm, T=160 mm 1 szt Uponor szafka natynkowa NT2 L=710 mm, T=160 mm 1 szt Uponor szafka natynkowa NT3 L=785 mm, T=160 mm 1 szt Uponor szafka natynkowa NT4 L=950 mm, T=160 mm 1 szt EEI-PL-01.13

111 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > Automatyka pokojowa Uponor Automatyka pokojowa Uponor - system radio 24V DEM System DEM firmy Uponor to efektywne wykorzystanie energii i wyższy poziom komfortu. Nasz zestaw składający się ze skrzynki połączeniowej radio oraz programatora da systemu DEM służy do odbioru i przetwarzania sygnałów z bezprzewodowych termostatów pokojowych i do sterowania siłownikami poszczegónych pęti grzewczych. Zintegrowane funkcje systemu DEM zapewniają optymaną dystrybucję energii w płaszczyznowych systemach ogrzewania i chłodzenia. Funkcja autoreguacji eiminuje czasochłonne ręczne równoważenie hydrauiczne. Emisja ciepła w pomieszczeniu jest wyiczana przez indywiduane ustawienie oprogramowania. Odpowiednie wartości są przechowywane i system jest automatycznie korygowany w reguarnych odstępach czasu. To gwarantuje optymaną emisję energii! Ustawienie komfort zapobiega schładzaniu powierzchni grzejnych z powodu obecności innych źródeł ciepła w pomieszczeniu (na przykład pomieszczeń z otwartym kominkiem). Anaiza temperatury zasiania monitoruje zmiany ciepła we wszystkich pomieszczeniach i sygnaizuje przegrzanie ub niedogrzanie do programatora I-76. Funkcja bypass jest korzystna da systemów z konkretnymi, minimanymi wymaganiami przepływów. Funkcja sprawdzania pomieszczeń anaizuje przynaeżność danego termostatu pokojowego radio do danego pomieszczenia. Automatyka pokojowa Uponor radio DEM - przegąd systemu 20,5 C-56 T-75 T-54 I-76 T-54 R-56 Programator I-76 może obsługiwać do 3 skrzynek połączeniowych C-56 połączonych ze sobą kabami TA 24 AR 24 C-56 C-56 Twoje korzyści: Oszczędność energii do 12%, dzięki wyższej wydajności Nie ma potrzeby ręcznego równoważenia przepływów Szybki montaż Dokładniejsza i szybsza reguacja - czas reakcji do 25 % krótszy Wyższy komfort dzięki epszej emisji ciepła Prosty w obsłudze Niezawodne działanie bez dodatkowej reguacji systemu Nie ma potrzeby przeiczania obiegów grzewczych po zmianie ich wymiarów i ułożenia Zmiana okładziny podłogowej nie wpływa na funkcjonowanie systemu Łatwe wykrywanie błędów "Czyste rozwiązanie" da zastowania do renowacji Opcjonana obsługa za pomocą SMS Łatwa, sprawdzona obsługa Opcjonane automatyczne przełączanie ogrzewanie/ chłodzenie przez reguator pogodowy C-46 Sterowanie do trzech skrzynek połączeniowych C-56 z jednego programatora I-76 Płaszczyznowe EEI-PL

112 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > Automatyka pokojowa Uponor Automatyka pokojowa Uponor - system radio 24V 24 V Uponor radio 24V skrzynka połączeniowa C-56 Służy do podłączenia siłowników Uponor i termostatów Uponor radio, oraz użycia funkcji DEM (Dynamiczne Zarządzanie Energią) wraz z podłączonym programatorem Uponor Radio I-76. Zintegrowane funkcje: - sterowanie eektroniczne - podłączenia da maksymanie 12 termostatów - podłączenia da maksymanie 14 siłowników 24 V - funkcja przełączania ogrzewanie/chłodzenie - funkcja wyłączania pompy - koor obudowy: szary (RAL 7015) - kasa zabezpieczania: IP 30 Akcesoria: - antena zewnętrzna - kabe do podłączenia - materiały montażowe 110 Płaszczyznowe Nr kat. U [V] P [W] P/sił. [W] koor [-] opis opakowanie cena/szt >2 szary Uponor radio 24V skrzynka połączeniowa C-56 1 szt Uponor radio 24V programator I-76 Służy do podłączenia do skrzynki połączeniowej C-56 w ceu użycia funkcji DEM (Dynamiczne Zarządzanie Energią) Zintegrowane funkcje: - pięć programów temperaturowych - ograniczenia temperatury maksymanej/minimanej - program wakacyjny - automatyczna zmiana czasu etni/zimowy - wyświetacz - funkcja autoreguacji - funkcja sprawdzania pomieszczeń - funkcja bypassu - komendy również w języku poskim Służy do sterowania maksymanie 3 skrzynkami połączeniowymi Kasa zabezpieczenia: IP 30 (EN ) Koor obudowy: szary (RAL 7015) Nr kat. [mm] b [mm] h [mm] opis opakowanie cena/szt b 20,5 h Uponor radio 24V programator I-76 1 szt Uponor radio termostat z wyświetaczem T-75 Termostat radio z wyświetaczem pokazującym temperaturę nastawioną oraz zmierzoną w pomieszczeniu, posiada czujnik temperatury odczuwanej, przyciski nastawy temperatury oraz śruby do montażu. Dane: zasięg sygnału: maksymanie 30 m częstotiwość sygnału radiowego: 868 MHz zasianie: baterie akaiczne, typ AAA moc transmisji: około 1 mw zakres reguacji temperatury: 5-30 C Nr kat. [mm] b [mm] h [mm] koor [-] opis opakowanie cena/szt. Uponor radio termostat z wyświetaczem biały srebrny szary T-75 biały 1 szt Uponor radio termostat z wyświetaczem T-75 srebrny 1 szt Uponor radio termostat z wyświetaczem T-75 szary 1 szt EEI-PL-01.13

113 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > Automatyka pokojowa Uponor Automatyka pokojowa Uponor - system radio 24V Uponor radio 24V zestaw montażowy Zestaw daje możiwość ustawienia na biurku, przymocowania do ściany ub nakejenia na płytkach ceramicznych termostatu T-75 radio. Nr kat. koor [-] opis opakowanie cena/szt. Uponor radio 24V zestaw montażowy biały srebrny szary T-75 biały 1 szt Uponor radio 24V zestaw montażowy T-75 srebrny 1 szt Uponor radio 24V zestaw montażowy T-75 szary 1 szt Uponor radio 24V termostat standard T-55 Termostat radio, zawiera baterie oraz śruby do montażu. Odegłość operacyjna: maksymanie 30 m. Zakres reguacji temperatury 5 30 C. Nr kat. [mm] b [mm] h [mm] opis opakowanie cena/szt Uponor radio 24V termostat standard T-55 1 szt Uponor radio 24V termostat pubic T-54 Termostat radio z nastawą wewnątrz, zawiera baterie oraz śruby do montażu. Odegłość operacyjna: maksymanie 30 m. Zakres reguacji temperatury 5 30 C. Nr kat. [mm] b [mm] h [mm] opis opakowanie cena/szt Uponor radio 24V termostat pubic T-54 1 szt Płaszczyznowe b h Uponor radio 24V moduł SMS R-56 Do podłączenia z termostatem T-54, steruje nastawami poprzez SMS da systemu automatyki pokojowej poprzez odczytywanie temperatury w pomieszczeniu referencyjnym. Zawiera czujnik podłogowy Uponor. L Nr kat. [mm] b [mm] h [mm] [m] opis opakowanie cena/szt Uponor radio 24V moduł SMS R-56 1 szt EEI-PL

114 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > Automatyka pokojowa Uponor Automatyka pokojowa Uponor - system radio 24V Uponor 24V czujnik podłogowy Czujnik podłogowy do podłączenia do termostatu (przewodowego oraz radio) do wejścia zewnętrznego, długość kaba czujnika: 4 m. L d 1 Nr kat. d [mm] L [m] 1 [mm] opis opakowanie cena/szt Uponor 24V czujnik podłogowy da T-33, T-36, T-37, T-38, T-54 1 szt Czujnik zewnętrzny Uponor Płaszczyznowe Uponor czujnik zewnętrzny Czujnik zewnętrzny przeznaczony do podłączenia do termostatu (przewodowego oraz radio) do wejścia zewnętrznego. - osobny kabe przyłączeniowy o długości 5 m w kompecie - podłączany do termostatu T-54 - możiwość wyświetenia temperatury zewnętrznej w programatorze I-76 - kasa zabezpieczenia IP 65 - koor obudowy: szary RAL 7035 Nr kat. koor [-] opis opakowanie cena/szt jasno szary Uponor czujnik zewnętrzny da T-33, T-37, T-54 1 szt EEI-PL-01.13

115 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > Automatyka pokojowa Uponor Automatyka pokojowa Uponor - system przewodowy 24V Przewodowa automatyka pokojowa z szeroką gamą eementów Automatyka pokojowa składa się z eektronicznych eementów, które zostały da siebie specjanie opracowane (5 termostatów, 2 skrzynek połączeniowych i opcjonanego programatora). Jeśi tyko termostat wykryje potrzebę reguacji ogrzewania ub chłodzenia w pomieszczeniu, poprzez skrzynkę połączeniową zostaje włączony siłownik 24 V. W systemie tym są dostępne 3 typy termostatów: termostat z pokrętłem (T-35, T-37), termostat z wyświetaczem (T-36, T-38) oraz termostat pubic (T-33). Termostaty można podłączać do skrzynek połączeniowych stosując bez potencjałowe 2-żyłowe kabe (6-12V), aby uniknąć pomyłki. Wybór pomiędzy dwoma typami skrzynek połączeniowych W zaeżności od rozmiaru systemu ogrzewania i specyficznych wymagań, możiwe jest zamontowanie 6-kanałowej (C-33) abo 12-kanałowej (C-35) skrzynki połączeniowej. 12 kanałowa skrzynka połączeniowa przeznaczona jest da maksymanie do 12 termostatów, 14 siłowników oraz opcjonanie programatora I kanałowa skrzynka połączeniowa C-35 zapewnia także możiwość przełączenia pomiędzy ogrzewaniem a chłodzeniem. Urządzenie jest podłączone w taki sposób, że kika siłowników można połączyć z jednym termostatem bez potrzeby dodatkowego mostkowania. Termostaty i siłowniki są połączone ze skrzynką za pomocą łatwych w użyciu połączeń zaciskowych. Automatyka pokojowa przewodowa Uponor 24V - przegąd systemu R-56 Twoje korzyści: Niskie koszty i bezpieczne przewodowe termostaty (6-12 V) Wybór pomiędzy trzema typami termostatów Możiwość podłączenia dodatkowych czujników podłogowych Tryb komfort/eco dostępny w programatorze Opcjonane ograniczenie ustawienia temperatury w termostacie Odpowiednie także da systemu chłodzenia płaszczyznowego z kontroą wykrapania się wigotności. Opcjonane automatyczne przełączanie ogrzewanie/chłodzenie przez reguator pogodowy C-46 Funkcja autoreguacji w termostatach T-36 i T-38 Płaszczyznowe I-36, 24 V T-33, 24 V T-37, 24 V T-34, 24 V T-35, 24 V T-36/T-38, 24 V C-33/C-35, 24 V Ważne: TA 24 AR 24 Automatyka pokojowa Uponor - system przewodowy 24 V jest samodzienym kompetnym systemem reguacyjnym i nie może być łączony z systemem Uponor radio oraz urządzeniami innych producentów. EEI-PL

116 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > Automatyka pokojowa Uponor Automatyka pokojowa Uponor - system przewodowy 24V Uponor 24V skrzynka połączeniowa C-33, 6 kanałów 24 V System Skrzynka połączeniowa C-33 z eektroniczną reguacją, podłączenie maksymanie 6 termostatów pokojowych, podłączenie maksymanie 8 siłowników Uponor 24V, wbudowany przekaźnik pompy, czasowe włączanie siłowników oraz pompy, dioda zasiana LED, koor obudowy: biały RAL 9010, kasa ochrony IP 30, znak CE, akcesoria: materiały montażowe. Nr kat. U [V] [mm] b [mm] h [mm] opis opakowanie cena/szt Uponor 24V skrzynka połączeniowa C-33, 6 kanałów 1 szt Uponor 24V skrzynka połączeniowa C-35, 12 kanałów Płaszczyznowe 24 V System Skrzynka połączeniowa C-35 z eektroniczną reguacją, podłączenie maksymanie 12 termostatów pokojowych, podłączenie maksymanie 14 siłowników Uponor 24V, wbudowany przekaźnik pompy, czasowe włączanie siłowników oraz pompy, dioda zasiana LED, możiwość pracy w trybie ogrzewanie/chłodzenie, koor obudowy: biały RAL 9010, kasa ochrony IP 30, znak CE, akcesoria: materiały montażowe. Nr kat. U[V] [mm] b [mm] h [mm] opis opakowanie cena/szt Uponor 24V skrzynka połączeniowa C-35, 12 kanałów 1 szt Uponor 24V termostat podtynkowy T-34 Do podłączenia do skrzynki połączeniowej C-33 ub C-35: - nastawa temperatury za pomocą pokrętła - czujnik temperatury powietrza - dioda LED wskazująca włączenie - podłączenie kabem 2-żyłowym - koor obudowy: biały RAL 9010 Funcje: - zakres reguacji temperatury 6-30 C - zakres nastawy może być mechanicznie ograniczony za pomocą krzywek pod pokrętłem Nr kat. [mm] b [mm] h [mm] opis opakowanie Uponor24V termostat podtynkowy T-34 1 szt. cena/szt V Uponor 24V termostat standard T-35 Do podłączenia do skrzynki połączeniowej C-33 ub C-35: - nastawa temperatury za pomocą pokrętła - czujnik temperatury powietrza - dioda LED wskazująca włączenie - podłączenie kabem 2-żyłowym - koor obudowy: biały RAL 9010 Funkcje: - zakres reguacji temperatury 6-30 C, oznaczenie 21 C - zakres nastawy może być mechanicznie ograniczony za pomocą krzywek pod pokrętłem Nr kat. [mm] b [mm] h [mm] opis opakowanie cena/szt Uponor 24V termostat standard T-35 1 szt EEI-PL-01.13

117 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > Automatyka pokojowa Uponor Automatyka pokojowa Uponor - system przewodowy 24V Uponor 24V termostat czujnik T V Do podłączenia do skrzynki połączeniowej C-33 ub C-35: - nastawa temperatury za pomocą pokrętła - czujnik temperatury powietrza - dioda LED wskazująca włączenie - możiwość podłączenia czujnika podłogowego - podłączenie kabem 2-żyłowym - koor obudowy: biały RAL 9010 Funkcje: - zakres reguacji temperatury 6-30 C, oznaczenie 21 C - zakres nastawy może być mechanicznie ograniczony za pomocą krzywek pod pokrętłem - wewnętrzna nastawa da czujnika podłogowego Nr kat. [mm] b [mm] h [mm] opis opakowanie cena/szt Uponor 24V termostat czujnik T-37, możiwość podłączenia czujnika 1 szt Uponor ramka ścienna Ramka ścienna do oprawy standardowych termostatów montowanych na ścianie, wiekość 90x90 mm, koor pastiku RAL 9010 Nr kat. [mm] b [mm] 90 h [mm] 8 opis opakowanie cena/szt. Uponor ramka ścienna da T-33, T-35, T-37, T-54, T-55, H-56 1 szt Uponor 24V termostat z wyświetaczem T-36 Termostat z wyświetaczem T-36 przeznaczony do podłączenia do skrzynki połączeniowej C-33 ub C-35 Opcje: - Czujnik podłogowy ( ) (sprzedawany osobno) Główne funkcje: - reguacja temperatury w pomieszczeniu za pomocą wbudowanego czujnika wewnętrznego - wyświetanie temperatury pomieszczenia ub nastawianej - wybór reguacji temperatury pomieszczenia, temperatury pomieszczenia oraz maks./min. temperatury podłogi (ogrzewanie/chłodzenie) - możiwość włączenia autoreguacji da danego pomieszczenia - tryb komfort/eco - wskaźnik bokady - tryb gotowości/wyłączenia - wyświetanie trybów pracy na ekranie: ogrzewanie, chłodzenie, ECO, bokada, gotowość, komfort/eco, autoreguacja - wyświetanie kaibracji temperatury - funkcja otwartego okna - 3 przyciski sterujące +/-/OK - ukryty reset - zasianie ze skrzynki połączeniowej (brak baterii) Płaszczyznowe Nr kat. [mm] b [mm] h [mm] opis opakowanie cena/szt. Uponor 24V termostat z wyświetaczem T szt EEI-PL

118 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > Automatyka pokojowa Uponor Automatyka pokojowa Uponor - system przewodowy 24V Uponor 24V termostat programowany z wyświetaczem T-38 Termostat programowany z wyświetaczem T-38 przeznaczony do podłączenia do skrzynki połączeniowej C-33 ub C-35. Opcje: - Czujnik podłogowy ( ) (sprzedawany osobno) Główne funkcje: - reguacja temperatury w pomieszczeniu za pomocą wbudowanego czujnika wewnętrznego - wyświetanie temperatury pomieszczenia ub nastawianej - wybór reguacji temperatury pomieszczenia, temperatury pomieszczenia oraz maks./min. temperatury podłogi (ogrzewanie/chłodzenie) - możiwość włączenia autoreguacji da danego pomieszczenia - tryb komfort/eco - wskaźnik bokady - tryb gotowości/wyłączenia - 4 wgrane modyfikowane programy tygodniowe - data i czas, ze zmianą czasu ato/zima, zabezpieczenie przed brakiem zasiania - ukryty reset - pomijanie ustawień trybu komfort/eco - wyświetanie trybów pracy na ekranie: ogrzewanie, chłodzenie, ECO, bokada, gotowość, komfort/eco, autoreguacja - wyświetanie kaibracji temperatury - funkcja otwartego okna - 3 przyciski sterujące +/-/OK - zasianie ze skrzynki połączeniowej (brak baterii) Płaszczyznowe Nr kat. [mm] b [mm] h [mm] opis opakowanie cena/szt Uponor 24V termostat programowany z wyświetaczem 24 V System T-38 1 szt Uponor 24V termostat pubic T-33 Do podłączenia do skrzynki połączeniowej C-33 ub C-35: - nastawa temperatury wewnątrz obudowy - czujnik temperatury powietrza - dioda LED wskazująca włączenie - możiwość podłączenia czujnika podłogowego - podłączenie kabem 2-żyłowym - koor obudowy: biały RAL 9010 Funkcje: - zakres reguacji temperatury 6-30 C, oznaczenie 21 C - wewnętrzna nastawa da czujnika podłogowego - ograniczenie maks./min. temperatury da czujnika podłogowego Nr kat. [mm] b [mm] h [mm] opis opakowanie cena/ szt. Uponor 24V termostat pubic T-33, możiwość podłączenia czujnika 1 szt Uponor 24V programator I-36 Programator z wyświetaczem I-36 przeznaczony do podłączenia do skrzynki połączeniowej C-35 Główne funkcje: - 2 strefy programowania komfort/eco - wyświetanie statusu strefy oraz czasu - 4 wgrane modyfikowane programy tygodniowe - data i czas, ze zmianą czasu ato/zima, zabezpieczenie przed brakiem zasiania - tryb bokady, tryb gotowości/wyłączenia - ukryty reset - pomijanie ustawień trybu komfort/eco - zdane wymuszenie trybu ECO poprzez sygnał z modułu SMS Uponor R-56 - zasianie ze skrzynki połączeniowej (brak baterii) Nr kat. [mm] b [mm] h [mm] opis opakowanie cena/szt Uponor 24V programator I-36 da C-35 1 szt EEI-PL-01.13

119 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > Automatyka pokojowa Uponor Akcesoria automatyki pokojowej Uponor 24V Uponor siłownik 24V PRO Siłownik 24V, ze wskaźnikiem otwarty/zamknięty, przeznaczony do montażu na rozdzieaczu Uponor z tworzywa do połączenia z systemem automatyki pokojowej Uponor. Bezprądowo zamknięty. Kasa zabezpieczenia IP 54. Praca da temperatury otoczenia do 60 C. Gwint przyłączeniowy M 30 x 1.5 mm GZ. Wysokość: 54 mm. Nr kat. GZ m [-] d [mm] h [mm] U[V] P [W] opis opakowanie cena/szt x < 2 Uponor siłownik 24V PRO M 30 x 1,5 GZ 1 szt Uponor siłownik 24V ST Siłownik 24V, ze wskaźnikiem otwarty/zamknięty, przeznaczony do montażu na rozdzieaczu Uponor ze stai nierdzewnej do połączenia z systemem automatyki pokojowej Uponor. Bezprądowo zamknięty. Kasa zabezpieczenia IP 54. Praca da temperatury otoczenia do 60 C. Gwint przyłączeniowy M 30 x 1.5 mm GW. Wysokość: 56 mm. Nr kat. GW m [-] d [mm] h [mm] U[V] P [W] opis opakowanie cena/szt x ~ 2 Uponor siłownik 24V ST M 30 x 1,5 GW 1 szt Płaszczyznowe EEI-PL

120 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > Automatyka pokojowa Uponor Automatyka pokojowa Uponor - system przewodowy 230V Prawdziwy komfort przy minimanych nakładach Tyko niektóre części składowe systemu automatyki pokojowej Uponor 230V są konieczne da reguacji temperatury w pomieszczeniach: termostaty pokojowe 230V (T-23, T-24, T-25 ub T-26) oraz skrzynka przyłączeniowa 230V (C-23) da łatwego podłączenia termostatów i siłowników 230V. Skrzynka połączeniowa ma możiwość podłączenia maksymanie 14 siłowników 230V. Skrzynka połączeniowa ma możiwość podłączenia przekaźnika pompy umieszczonego na nowej pokrywie. Płaszczyznowe Twoje korzyści: - Termostaty pokojowe da montażu podtynkowego i natynkowego - Możiwość podłączenia 12 siłowników do jednego termostatu pokojowego - Skrzynka połączeniowa z zabezpieczeniem przeciążeniowym z możiwością łatwego podłaczenia maksymanie do 6 termostatów pokojowych - Opcjonanie możiwość podłączenia przekaźnika pompy T-23 T-24 T-25 T V C-23 TA 230 AR EEI-PL-01.13

121 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > Automatyka pokojowa Uponor Automatyka pokojowa Uponor - system przewodowy 230V Uponor 230V skrzynka połączeniowa C-23 Skrzynka połączeniowa C-23, podłączenie maksymanie 6 termostatów pokojowych, podłączenie maksymanie 14 siłowników Uponor 230V, maksymanie 4 siłowniki na jeden kanał. Możiwość podłączenia przekaźnika pompy. Kasa ochrony IP 43, znak CE, akcesoria: materiały montażowe. Nr kat. [mm] b [mm] 90 h [mm] 65 U[V] 230 opis Uponor 230V skrzynka połączeniowa C-23, 6 kanałów opakowanie cena/szt. 1 szt Uponor 230V przekaźnik pompy Przekaźnik pompy da skrzynki połączeniowej C-23, Przekaźnik jest zamontowany na nowej pokrywie da skrzynki połączeniowej. Nr kat. [mm] b [mm] opis Uponor 230V przekaźnik pompy da C-23, 230V opakowanie cena/szt. 1 szt Uponor 230V termostat standard T-23 Termostat 230V, Bi-metaiczny czujnik temperatury. Nr kat [mm] 78.0 b [mm] 78.5 h [mm] 13.9 opis Uponor 230V termostat standard T-23 opakowanie Uponor 230V termostat podtynkowy T-24 cena/szt. 1 szt Płaszczyznowe Termostat 230V do montażu podtynkowego. Bi-metaiczny czujnik temperatury, izoowana pokrywa, osłona, ramka (neutrana), pokrywa 50 x 50 mm, koor biały, błyszczący. Nr kat [mm] 78.0 b [mm] 80.0 h [mm] 44.5 opis Uponor 230V termostat podtynkowy T-24 opakowanie cena/szt. 1 szt Uponor 230V termostat T-25 ogrzewanie/chłodzenie Termostat 230V z przełącznikiem ogrzewanie/chłodzenie, Bi-metaiczny czujnik temperatury, maksymanie da 5 siłowników z przełączeniem ogrzewanie/chłodzenie. Przeznaczony da instaacji 2-rurowych, specjanie da pomp ciepła. Nr kat [mm] 78.0 b [mm] 78.5 h [mm] 13.9 opis Uponor 230V termostat T-25 ogrzewanie/chłodzenie opakowanie cena/szt. 1 szt EEI-PL

122 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > Automatyka pokojowa Uponor Automatyka pokojowa Uponor - system przewodowy 230V Uponor 230V termostat programowany z wyświetaczem T-26 Cyfrowy programowany termostat 230V. Funkcja oszczędzania energii obicza czas nagrzewania systemu. Zawiera tryb wakacyjny, czasowego przesterowania, 5+2 ub program 7-dniowy, kontroa temperatury podłogi, funkcja bokowania, wyświetanie statusu aktuanyego trybu pracy Nr kat [mm] b [mm] h [mm] opis Uponor 230V termostat programowany z wyświetaczem T-26 opakowanie cena/szt. 1 szt Uponor 230V czujnik podłogowy Opcjonany zdany czujnik temperatury, długość kaba czujnika 3 m. Nr kat [m] 3 opis Uponor 230V czujnik podłogowy opakowanie cena/szt. 1 szt Płaszczyznowe Akcesoria automatyki pokojowej Uponor 230V Uponor siłownik 230V PRO Siłownik 230V, ze wskaźnikiem otwarty/zamknięty, przeznaczony do montażu na rozdzieaczu Uponor z tworzywa do połączenia z systemem automatyki pokojowej Uponor. Bezprądowo zamknięty. Kasa zabezpieczenia IP 54. Praca da temperatury otoczenia do 60 C. Gwint przyłączeniowy M 30x1.5 mm GZ. Wysokość: 54 mm. Nr kat. GZ m [-] d [mm] h [mm] U[V] P [W] opis Uponor siłownik 230V PRO x < 3 M 30x1,5 GZ opakowanie cena/szt. 1 szt Uponor siłownik 230V ST Siłownik 230V, ze wskaźnikiem otwarty/zamknięty, przeznaczony do montażu na rozdzieaczu Uponor ze stai nierdzewnej do połączenia z systemem automatyki pokojowej Uponor. Bezprądowo zamknięty. Kasa zabezpieczenia IP 54. Praca da temperatury otoczenia do 60 C. Gwint przyłączeniowy M 30x1.5 mm GW. Wysokość: 56 mm. Nr kat. GW m [-] d [mm] h [mm] U[V] P [W] opis Uponor siłownik 230V ST x ~ 3 M 30x1,5 GW opakowanie cena/szt. 1 szt EEI-PL-01.13

123 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > Automatyka pokojowa Uponor Automatyka reguacyjna Uponor Reguacja pogodowa temperatury zasiania ogrzewania wraz z automatyką pokojową Uponor radio x 0,5 mm 2 max. 20 m Płaszczyznowe 2 x 0,4 mm 2 max. 50 m 9 M Eementy 1 Skrzynka połączeniowa C-56 z programatorem I-76 2 Skrzynka połączeniowa C-56 3 Antena 4 Termostat bezprzewodowy 5 Reguator pogodowy C-46 6 Czujnik temperatury zasienie/powrót 7 Czujnik temperatury zewnętrznej 8 Rozdzieacz ogrzewania płaszczyznowego 9 Źródło ciepła Schemat pokazuje sposób podłączenie poszczegónych eementów systemu. Szczegółowe instrukcje dotyczące montażu i obsługi poszczegónych eementów systemu można znaeźć na stronie internetowej Opis działania Bezprzewodowy termostat pokojowy mierzy odczuwaną temperaturę w pomieszczeniu. Poprzez skrzynkę połączeniową, siłowniki z zaworami rozdzieaczowymi reguuje odpowiednią emisję ciepła da ogrzewanych pomieszczeń. Termostat bezprzewodowy pozwaa na indywiduaną reguację temperatury w pomieszczeniu. Można, zatem na przykład przypisać rożne temperatury do różnych pomieszczeń. Wraz z systemem zdanego sterowania, reguator ogrzewania C-46 dostosowuje temperaturę zasiania w zaeżności od aktuanych warunków pogodowych i zastosowanego programu ogrzewania. EEI-PL

124 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > Automatyka pokojowa Uponor Automatyka reguacyjna Uponor Reguacja pogodowa temperatury zasiania ogrzewania/chłodzenia wraz z automatyką pokojową Uponor radio x 0,5 mm 2 max. 20 m 2 x 0,5 mm 2 max. 20 m 4 Płaszczyznowe 8 2 x 0,4 mm 2 max. 50 m 7 M m Eementy 1 Skrzynka połączeniowa C-56 z programatorem I-76 2 Skrzynka połączeniowa C-56 3 Antena 4 Termostat bezprzewodowy 9 5 Przekaźnik ogrzewanie/chłodzenie 6 Reguator pogodowy C Czujnik temperatury zasienie/powrót 8 Czujnik temperatury zewnętrznej 9 Źródło chłodu 10 Zawór przełączeniowy Schemat pokazuje sposób podłączenie poszczegónych eementów systemu. Szczegółowe instrukcje dotyczące montażu i obsługi poszczegónych eementów systemu można znaeźć na stronie internetowej Opis działania W zaeżności od temperatury na zewnątrz oraz temperatury w pomieszczeniu, reguator pogodowy C-46 przełącza zasianie systemu ze źródła ogrzewania na źródło chłodu. Przekaźnik ogrzewanie/chłodzenie przełącza skrzynkę połączeniową C-56 z trybu pracy ogrzewanie na chłodzenie, ponieważ zawory rozdzieaczowe muszą być otwarte, gdy temperatura w pomieszczeniu wzrasta (odwrotne działanie siłowników). Da chłodzenia musi być również mierzona wzgędna wigotność powietrza obok temperatury wewnętrznej pomieszczenia. To jest wykonywane przez czujnik wigotności H-56. To jest ważne, aby zapobiegać spadkowi temperatury poniżej temperatury punktu rosy, co powoduje wykrapanie się pary wodnej na zimnych eementach systemu chłodzącego. Reguator pogodowy C-46 steruje temperaturą zasiania chłodzenia poprzez zawór mieszający, aby utrzymać temperaturę powyżej temperatury punktu rosy. To gwarantuje, że eementy systemu za zaworem mieszającym są zabezpieczone przed uszkodzeniem związanym z wykrapaniem się pary wodnej. W zaeżności od temperatury wody chłodzącej, eementy systemu przed zaworem mieszającym muszą być zabezpieczone izoacją da instaacji chłodniczych. 124 EEI-PL-01.13

125 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > Automatyka pokojowa Uponor Automatyka reguacyjna Uponor Reguacja pogodowa temperatury zasiania ogrzewania wraz z przewodową automatyką pokojową Uponor 24V 1 I C-35 2 x 0.5 mm 2 max. 20 m x 1.5 mm 2 max. 100 m 1 I-36 2 T-75 3 C-35 2 x 0.5 mm 2 max. 20 m x 1.5 mm 2 max. 100 m H T-54 aternative 15 2 x 0.4 mm 2 max. 50 m 0-10 V 24 V 6 7 M V AC 5 C V 24 V 230 V AC Eementy: 1 Skrzynka połączeniowa C-35 2 Programator I-36 (opcjonanie) 3 Termostat pokojowy 24 V (T ) 4 Rozdzieacz z siłownikami TA 24 / TR 24 5 Reguator pogodowy C-46 z anteną 6 Czujnik temperatury zasienia 7 Czujnik temperatury powrotu 8 Czujnik temperatury zewnętrznej (aternatywnie wersja bezprzewodowa: czujnik temperatury zewnętrznej z bezprzewodowym termostatem T-54) 9 3-drogowy zawór mieszający z siłownikiem 24V (napięcie reguacji 0-10V) 10 Zasianie 230V / 24V 11 Czujniik wigotności H-56 (pomieszczenie reprezentatywne) 12 Przekaźnik ogrzewanie/chłodzenie 24V 13 Przekaźnik ogrzewanie/chłodzenie 230V 14 Zawór przełączeniowy z siłownikiem 230V 15 Źródło ciepła 16 Źródło chłodu Płaszczyznowe Schemat pokazuje sposób podłączenie poszczegónych eementów systemu. Szczegółowe instrukcje dotyczące montażu i obsługi poszczegónych eementów systemu można znaeźć na stronie internetowej Opis działania W zaeżności od temperatury na zewnątrz oraz temperatury w pomieszczeniu, reguator pogodowy C-46 przełącza zasianie systemu ze źródła ogrzewania na źródło chłodu. Przekaźniki ogrzewanie/chłodzenie przełączają skrzynki połączeniowe C-35 z trybu pracy ogrzewanie na chłodzenie, ponieważ zawory rozdzieaczowe muszą być otwarte, gdy temperatura w pomieszczeniu wzrasta (odwrotne działanie siłowników). Da chłodzenia musi być również mierzona wzgędna wigotność powietrza obok temperatury wewnętrznej pomieszczenia. To jest wykonywane przez czujnik wigotności H-56. To jest ważne, aby zapobiegać spadkowi temperatury poniżej temperatury punktu rosy, co powoduje wykrapanie się pary wodnej na zimnych eementach systemu chłodzącego. Reguator pogodowy C-46 steruje temperaturą zasiania chłodzenia poprzez zawór mieszający, aby utrzymać temperaturę powyżej temperatury punktu rosy. To gwarantuje, że eementy systemu za zaworem mieszającym są zabezpieczone przed uszkodzeniem związanym z wykrapaniem się pary wodnej. W zaeżności od temperatury wody chłodzącej, eementy systemu przed zaworem mieszającym muszą być zabezpieczone izoacją da instaacji chłodniczych.da instaacji chłodniczych. EEI-PL

126 Ogrzewanie/chłodzenie płaszczyznowe - > Automatyka reguacyjna Uponor Reguator pogodowy Uponor Reguator pogodowy C-46 jest kompatybiny z systemem automatyki pokojowej Uponor radio DEM. Płaszczyznowe Ten reguator ma możiwość wspónego korzystania z termostatów automatyki pokojowej Uponor radio, funkcji zarządzania pompą oraz wieu innych funkcji. Reguator pogodowy Uponor C-46 na podstawie temperatury zewnętrznej zapewnia wymaganą temperaturę wody zasiającej system ogrzewania ub chłodzenia w budynku. Reguator może być również wykorzystywany do reguacji systemu ogrzewania powierzchni zewnętrznych. Reguator pogodowy C-46 jest kompatybiny z systemem automatyki pokojowej Uponor radio DEM, można podłączyć bezpośrednio maksymanie 3 skrzynki połączeniowe C-56. Ideany zarówno do ogrzewania i chłodzenia. Przy zastosowaniu reguatora C-46 da chłodzenia, można podłączyć do niego aż do sześciu czujników wigotności radio. Czujniki mogą być przypisane do skrzynki połączeniowej C-56 i mogą znajdować się w różnych pomieszczeniach. Daje to szczegónie wiarygodną reguację temperatury zasiania uwzgędniającą temperaturę punktu rosy wewnątrz pomieszczeń. Przykład zastosowania: C-46 w połączeniu automatyką pokojową Uponor radio I-76 Twoje korzyści: - Może być używany zarówno do ogrzewania i chłodzenia - Można podłączyć bezpośrednio maksymanie 3 skrzynki połączeniowe C-56 - Kompatybiny z systemem automatyki pokojowej Uponor radio DEM - Można podłączyć maksymanie 6 czujników wigotności da zwiększenia niezawodności sterowania chłodzeniem - Łatwy w obsłudze oraz szybki dostęp do menu oprogramowania - Zintegrowane zarządzanie pompą - Obsługuje siłowniki (24 V), siłowniki zaworów (0-10 V) steruje prędkością obrotową pompy - Zestawy mieszające Uponor są wyposażone w reguator C-46 C-46 C-56 C-56 C V AC 230 V AC 20,5 230 V AC 24 V 0 10 V 24 V T M H-56 T-54 T-55 T EEI-PL-01.13

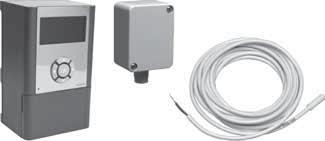

127 Ogrzewanie/chłodzenie płaszczyznowe - > Automatyka reguacyjna Uponor Reguator pogodowy Uponor Uponor radio 24V reguator pogodowy C-46 Reguator pogodowy sterujący zasieniem systemu ogrzewania. Może być zintegrowany z systemem C-56. Zawiera: - reguator pogodowy C-46 - przewodowy czujnik temperatury zewnętrznej - przewodowy czujnik temperatury zasiania Opcje: - antena da bezprzewodowego podłączania termostatów - przewodowy czujnik temperatury wewnętrznej - przewodowy czujnik temperatury powrotu Główne funkcje: - kreator instaacji zapewnia łatwą i szybką instaację oraz konfigurację - podręczne menu systemu pozwaa na łatwy dostęp do podstawowych ustawień - możiwość integracji z systemem C-56 - informacja systemu, stan ogrzewanie/chłodzenie, tryb ECO - automatyczna zmiana czasu etni/zimowy - programator ECO/komfort w reguatorze C-46, gdy brak w systemie programatora I-76 - podtrzymanie zasiania zegara na 8 godzin - sygnaizacja aarmów - zarządzanie pompą - obsługa siłowników 24V ub siłownika zaworu mieszającego 0-10V ub pompy ze zmienną prędkością obrotową - wejście uniwersane da przełączania ogrzewanie/chłodzenie ub wykrywania śniegu - wyjście uniwersane da sterowania ogrzewanie i chłodzenie ub sterowanie odwiżaniem ub sygnaizacja błędu - wejście czujnika temperatury wewnętrznej - wejście czujnika temperatury zewnętrznej - wejście czujnika temperatury zasiania - wejście czujnika temperatury powrotu Akcesoria: - czujnik temperatury zewnętrznej (długość kaba 5 m) - czujnik temperatury zasiania (długość kaba 4 m) - materiały montażowe Płaszczyznowe Nr kat. [mm] b [mm] h [mm] opis opakowanie cena/szt Uponor radio 24V reguator pogodowy C-46 1 szt EEI-PL

128 Ogrzewanie/chłodzenie płaszczyznowe - > Automatyka reguacyjna Uponor Reguator pogodowy Uponor Uponor radio 24V reguator pogodowy C-46 pus Płaszczyznowe Reguator pogodowy sterujący zasieniem systemu ogrzewania oraz chłodzenia. Może być zintegrowany z systemem C-56. Zawiera: - reguator pogodowy C-46 - antenę - bezprzewodowy czujnik wigotności H-56 - przewodowy czujnik temperatury zewnętrznej - przewodowy czujnik temperatury zasiania Opcje: - przewodowy czujnik temperatury wewnętrznej - przewodowy czujnik temperatury powrotu - dodatkowych 5 szt. czujników wigotności H-56 Główne funkcje: - kreator instaacji zapewnia łatwą i szybką instaację oraz konfiguraję - podręczne menu systemu pozwaa na łatwy dostęp do podstawowych ustawień - możiwość integracji z systemem C-56 - informacja systemu, stan ogrzewanie/chłodzenie, tryb ECO - automatyczna zmiana czasu etni/zimowy - programator ECO/komfort w reguatorze C-46, gdy brak w systemie programatora I-76 - podtrzymanie zasiania zegara na 8 godzin - sygnaizacja aarmów - zarządzanie pompą - obsługa siłowników 24V ub siłownika zaworu mieszającego 0-10V ub pompy ze zmienną prędkością obrotową - wejście uniwersane da przełączania ogrzewanie/chłodzenie ub wykrywania śniegu - wyjście uniwersane da sterowania ogrzewanie i chłodzenie ub sterowanie odwiżaniem ub sygnaizacja błędu - wejście czujnika temperatury wewnętrznej - wejście czujnika temperatury zewnętrznej - wejście czujnika temperatury zasiania - wejście czujnika temperatury powrotu Czujnik wigotności H-56: - bezprzewodowy czujnik wigotności z aarmem baterii - zawiera baterie oraz zestaw montażowy - podłączenie do C-46 za pomocą anteny ub poprzez C-56 Akcesoria: - czujnik temperatury zewnętrznej (długość kaba 5 m) - czujnik temperatury zasiania (długość kaba 4 m) - materiały montażowe - kabe do podłączenia anteny (długość 3 m) Nr kat. [mm] b [mm] h [mm] opis opakowanie Cena/szt Uponor radio 24V reguator pogodowy pus C-46, rozszerzony 1 szt Uponor radio 24V czujnik wigotności H-56 - bezprzewodowy czujnik wigotności z aarmem baterii - zawiera baterie oraz zestaw montażowy - podłączenie do C-46 za pomocą anteny ub poprzez C-56 Nr kat. [mm] b [mm] h [mm] opis opakowanie Cena/szt Uponor radio 24V czujnik wigotności H-56 1 szt EEI-PL-01.13

129 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > Automatyka reguacyjna Uponor Reguator pogodowy Uponor Uponor radio 24V czujnik zasianie/powrót - da podłączenia bezpośrednio do C-46 - czujnik z kabem o długości 4 m Uwaga: Czujnik temperatury powrotu potrzebny tyko da sterowania średnią temperaturą Nr kat. opis opakowanie cena/szt Uponor radio 24V czujnik zasianie/powrót C-46 1 szt Uponor radio 24V czujnik temperatury zewnętrznej/wewnętrznej - da podłączenia bezpośrednio do C-46 - potrzebny dodatkowy kabe do podłączenia Nr kat. opis opakowanie cena/szt Uponor radio 24V czujnik temperatury zewnętrznej/wewnętrznej C-46 1 szt Uponor przekaźnik ogrzewanie/chłodzenie Da automatycznego przełączania ogrzewanie/chłodzenie za pomocą sygnału zewnętrznego. Nr kat. U [V] [mm] b [mm] h [mm] opis opakowanie cena/szt Uponor przekaźnik ogrzewanie/chłodzenie 230V 1 szt Płaszczyznowe Uponor siłownik 24V zaworu mieszającego Przeznaczony do montażu na zaworze mieszającym i do stosowania z reguatorem C-46. Zawiera siłownik 24V. Sygnał w zakresie 0-10V. Zasianie zewnętrzne. Nr kat. opis opakowanie cena/szt Uponor siłownik 24V zaworu mieszającego 0-10V, 24V 1 szt Uponor zasiacz Zasiacz 230V/24V z wtyczką Euro da sterowania siłownikiem zaworu mieszającego 0-10V. Nr kat. opis opakowanie cena/szt Uponor radio 24V zasiacz siłownika 230V/24V, 0,30A, C-46 1 szt EEI-PL

130 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > Automatyka pokojowa Uponor Zestawy mieszające Uponor Systemy Minitec Kett Tacker oraz szyna mocująca Mata montażowa Cassic Strop drewniany Ścienne Sufitowo-ścienny Zestawy mieszające Zestaw mieszający Uponor push 12 AC 1-3 kw Płaszczyznowe Zestaw mieszający Uponor push 23 do 10 kw Zestaw mieszający Uponor MPG kw Zestaw mieszający Uponor CPG kw 130 EEI-PL-01.13

131 Ogrzewanie/chłodzenie płaszczyznowe Uponor - Systemy da domu > Automatyka pokojowa Uponor Zestawy mieszające Uponor Uponor zestaw mieszający push 12 AC G 3/ m Zestaw mieszający zaprojektowany da ogrzewania płaszczyznowego do bezpośredniego podłączenia w miejsce istniejącego grzejnika, przeznaczony do podłączenia jednej ub dwóch pęti grzejnych, wyposażony w siłownik TA 230 V. Reguacja temperatury wody w zakresie C. Obsługuje powierzchnie ogrzewane do 15 m². Dane: - zawór kvs 1,25 m³/h - zintegrowany z pompą Grundfos UP 15-14B Q: 0,1-0,45 m³/h H: 0,3-1,2 m - przyłącze obiegu pierwotnego da rur Cu 15 mm - przyłącze obiegu wtórnego ¾" GW eurokonus Wydajność: 1-3 kw - temperatura zasiania obiegu pierwotnego maksymanie 90 C - temperatura zasiania obiegu wtórnego maksymanie 55 C Maksymane ciśnienie: 10 bar Możiwość podłączenia termostatu Uponor 230 V (Nr kat ). Nr kat. Q [kw] opis opakowanie cena/szt Uponor zestaw mieszający push 12 AC wydajność do 2 kw 1 szt Uponor zestaw przyłączeniowy push 12 AC Da rozszerzenia podłączenia zestawu push 12 AC do dwóch pęti. c/c r a Nr kat. [mm] c/c [mm] opis opakowanie cena/kp G 3/4 G 3/4 G 3/4 Uponor zestaw przyłączeniowy da dwóch pęti do zestawu Uponor push 12 AC 1 kp Płaszczyznowe Uponor zestaw mieszający push 23 A G1 G Zestaw o stałej temperaturze zasiania, da ogrzewania płaszczyznowego, przeznaczony do bezpośredniego podłączenia do rozdzieacza. Dane: - głowica termostatyczna z kapiarą 20-55ºC - pompa Grundfos Apha2L o sprawności energetycznej kasy A Q: 0,1-2,5 m³/h, H: 1,0-6,0 m - termostatyczny zawór zasiający kvs 0.9 m³/h - reguacyjny zawór powrotny kvs 2.0 m³/h - przyłącze obiegu pierwotnego ¾" GW - przyłącze obiegu wtórnego 1" GZ Wydajność: 10 kw Zakres pracy zaworu termostatycznego: - temperatura zasiania obiegu pierwotnego maksymanie 90 C - temperatura zasiania obiegu wtórnego maksymanie 60 C Maksymane ciśnienie: 10 bar G3/4 G3/4 70 Nr kat. Q [kw] opis opakowanie cena/szt Uponor zestaw mieszający push 23 A wydajność 10 kw 1 szt EEI-PL

132 Ogrzewanie/chłodzenie płaszczyznowe Uponor - Systemy da domu > Automatyka pokojowa Uponor Zestawy mieszające Uponor Uponor zestaw mieszający MPG G Zestaw mieszający da ogrzewania/chłodzenia płaszczyznowego, przeznaczony do bezpośredniego podłączenia do rozdzieacza, wyposażony w reguator pogodowy Uponor C-46 Dane: - 3-drogowy zawór mieszający z siłownikiem, kvs 4,0 m³/h - pompa Grundfos Apha2L o sprawności energetycznej kasy A Q: 0,1-2,5 m³/h H: 1,0-6,0 m - przyłącze obiegu pierwotnego ¾" GW - przyłącze obiegu wtórnego 1" GZ - czujnik temperatury zasiania - czujnik temperatury zewnętrznej (montowany na budowie) Wydajność: 3-10 kw Zakres pracy zaworu termostatycznego: - temperatura zasiania obiegu pierwotnego maksymanie 90 C - temperatura zasiania obiegu wtórnego maksymanie 60 C Maksymane ciśnienie: 10 bar G1 Płaszczyznowe G3/4 G3/4 70 Nr kat. Q [kw] opis opakowanie cena/szt Rp1 250 Rp Uponor zestaw mieszający MPG kw, z reguatorem pogodowym 1 szt Uponor zestaw mieszający CPG 15 Zestaw mieszający da ogrzewania/chłodzenia płaszczyznowego, wyposażony w reguator pogodowy Uponor C-46. Dane: - 3-drogowy zawór mieszający z siłownikiem, kvs 6,3 m³/h - pompa Grundfos Apha2L o sprawności energetycznej kasy A Q: 0,1-2,5 m³/h H: 2,4-6,0 m - przyłącze obiegu pierwotnego 3/4" GW - przyłacze obiegu wtórnego 1" GZ Wydajność: 3-15 kw Zakres pracy zaworu termostatycznego: - temperatura zasiania obiegu pierwotnego maksymanie 90 C - temperatura zasiania obiegu wtórnego maksymanie 60 C Maksymane ciśnienie: 10 bar 475 G1 G1 125 Nr kat. Q [kw] opis opakowanie Uponor zestaw mieszający CPG 15 wydajność 3-15 kw, z reguatorem pogodowym 1 szt. cena/szt EEI-PL-01.13

133 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System ogrzewania podłogowego obiektów przemysłowych Uponor System przemysłowy ogrzewania podłogowego Uponor System ogrzewania podłogowego obiektów przemysłowych Uponor jest niskotemperaturowym system grzewczym wbudowanym bezpośrednio w betonową podłogę. Można wykorzystać standardowe zbrojenie podłogi betonowej jako podparcie da rur grzewczych. Ciepło może być dostarczane z każdego rodzaju konwencjonanego źródła ciepła zaprojektowanego da tego typu budynku. Korzyści: Inwestycja, która szybko się zwraca Swobodne projektowanie wnętrza Optymane wykorzystanie dużych przestrzeni Minimane koszty ekspoatacji Nie powoduje cyrkuacji kurzu Sprawdzona i doskonaona przez wiee at technoogia Tworzenie przyjemnego i produktywnego środowiska pracy Ciepło tam, gdzie jest potrzebne Eementy systemu System przemysłowy 20 mm Akcesoria systemowe Rury, złączki, akcesoria System przemysłowy 25 mm System przemysłowy w układzie Tichemann'a Automatyka Rozdzieacze Płaszczyznowe Narzędzia System przemysłowy Quattro EEI-PL

134 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System ogrzewania podłogowego obiektów przemysłowych Uponor Rury Uponor PE-Xa Uponor pe PE-Xa Q&E rura Rury produkowane są z tenowo sieciowanego poietyenu (PE-Xa) wykorzystującego metodę Engea, zgodnie z normą PN-EN ISO Systemy przewodów rurowych z tworzyw sztucznych do instaacji wody zimnej i ciepłej, Usieciowany poietyen (PEX). Rury mają barierę tenową wykonaną z akohou etyowinyowego (EVOH), zgodną z normą DIN Rury pe PE-Xa posiadają dodatkowo zewnętrzną ochronną z PE. Średnice rur wg normy PN-EN ISO , tabica 5 średnice kasa C. Kasyfikacja warunków (zawiera typowe zastosowanie): Kasa zastosowania 4 - ogrzewanie podłogowe i niskotemperaturowe grzejniki, maksymana temperatura pracy 95 C. Ciśnienie projektowe 6 bar. Nr kat. d [mm] s [mm] [m] V [/m] opis opakowanie cena/m Uponor pe PE-Xa Q&E rura x2.0 mm w zwoju 240 m 240 m 7.34 Uponor pe PE-Xa Q&E rura 20x2.0 mm w zwoju 480 m 480 m 7.34 Płaszczyznowe Uponor eva PE-Xa rura w zwoju Rury produkowane są z tenowo sieciowanego poietyenu (PE-Xa) zgodnie z normą PN-EN ISO "Systemy przewodów rurowych z tworzyw sztucznych do instaacji wody zimnej i ciepłej, Usieciowany poietyen (PEX)". Rury mają barierę tenową wykonana z akohou etyowinyowego (EVOH), zgodną z normą DIN Ta specjanie opracowana bariera pozwaa na wykonywanie połączeń w technoogii Q&E. Średnice rur wg normy PN-EN ISO , tabica 2 - średnice kasa A, rury seria S 5.0 (ISO A S5.0) oraz tabica 5 średnice kasa C. Kasyfikacja warunków (zawiera typowe zastosowanie): Kasa zastosowania 4 - ogrzewanie podłogowe i niskotemperaturowe grzejniki, maksymana temperatura pracy 95 C. Ciśnienie projektowe 6 bar. Kasa zastosowania 5 - grzejniki wysokotemperaturowe, maksymana temperatura pracy 95 C. Ciśnienie projektowe 6 bar. Da ciśnienia 10 bar, maksymana temperatura pracy: 70 C. Nr kat. d [mm] s [mm] [m] p [bar] opis opakowanie cena/m Uponor eva PE-Xa Q&E rura 25x2.3 mm w zwoju 205 m 205 m Uponor eva PE-Xa Q&E rura x2.3 mm w zwoju 303 m 303 m m Uponor eva PE-Xa Q&E rura 25x2.3 mm w zwoju 640 m Złączki Uponor PE-Xa Q&E Uponor Q&E złączka PPSU Wykonana z tworzywa poifenyosufon. Uwaga: pierścień Uponor Q&E naeży zamawiać osobno! Nr kat. d [mm] p [bar] opis opakowanie cena/szt Uponor Q&E złączka PPSU szt Uponor Q&E złączka mosiężna z gwintem wewnętrznym Wykonana z mosiądzu odpornego na wypłukiwanie cynku. Gwint wewnętrzny wykonany zgodnie z PN-EN Uwaga: pierścień Uponor Q&E naeży zamawiać osobno! Nr kat. d [mm] GW [ca] p [bar] opis opakowanie cena/szt. Uponor Q&E złączka z gwintem wewnętrznym Rp 3/ Rp /4" GW 5 szt Uponor Q&E złączka z gwintem wewnętrznym 25-1" GW 5 szt EEI-PL-01.13

135 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System ogrzewania podłogowego obiektów przemysłowych Uponor Złączki Uponor PE-Xa Q&E Uponor Q&E pierścień biały ze stoperem Wykonany z PE-X, przeznaczony da złączek Uponor Q&E. Nr kat. d [mm] koor [-] p [bar] opis opakowanie cena/szt natura 6+10 Uponor Q&E pierścień biały 25 ze stoperem 20 szt Rozdzieacze przemysłowe Uponor i akcesoria Uponor przemysłowa szyna mocująca Szyna mocująca o U-kształtnym przekroju przeznaczona do montażu rur Uponor PE-X, wykonana z tworzywa. d c/c r a h Nr kat. d [mm] b [mm] h [mm] c/c [mm] [mm] opis opakowanie cena/m Uponor przemysłowa szyna mocująca h b b 20 mm, c/c50 mm, 3 m 30 m 9.90 Uponor przemysłowa szyna mocująca 25 mm, c/c50 mm, 3 m 30 m Uponor spinka do mocowania szyny 25 Spinka przeznaczona do mocowania szyny mocującej Uponor 25. Płaszczyznowe Nr kat. b [mm] h [mm] opis opakowanie cena/szt Uponor spinka do mocowania szyny mm 500 szt h d Uponor przemysłowy uchwyt 25 Uchwyt przeznaczony do mocowania rury 25 mm na pręcie zbrojeniowym 3-8 mm. h 1 d 1 b Nr kat. h [mm] h1 [mm] b [mm] d [mm] d1 [mm] opis opakowanie cena/szt Uponor przemysłowy uchwyt 25 do siatki staowej 3-8 mm 250 szt Uponor wiązadło siatki staowej Da mocowania rur Uponor do siatki staowej. Wykonane ze stai. Nr kat. [mm] b [mm] opis opakowanie cena/opak Uponor wiązadło siatki staowej 150x1.25 mm 250 szt EEI-PL

136 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System ogrzewania podłogowego obiektów przemysłowych Uponor Rozdzieacze przemysłowe Uponor i akcesoria Db Uponor przemysłowa opaska kabowa Przeznaczone do mocowania rur do siatki montażowej Uponor. Wykonana z poiamidu. Nr kat. [mm] b [mm] opis opakowanie cena/szt Uponor przemysłowy opaska kabowa =200 mm, poiamid 100 szt Uponor segment rozdzieacza przemysłowego G 11/2-25 Segment rozdzieacza przemysłowego Uponor G 11/2-25x2,3 mm dostarczany jako zasiający/powrotny przeznaczony da ogrzewania powierzchni przemysłowych oraz powierzchni zewnętrznych, składa się z: - segment zasiający posiada zawór nastawy wstępnej ze śrubą reguacyjną, podłączenie pęti grzewczej da rury PE-Xa 25x2.3 ze złączką zaciskową. - segment powrotny posiada zawór z możiwością zamontowania siłownika Uponor, wyposażony w nakrętkę da zamknięcia zaworu, podłączenie pęti grzewczej da rury PE-Xa 25x2.3 ze złączką zaciskową. Płaszczyznowe Rozstaw wyjść rozdzieacza: 100 mm Materiał: poiamid wzmocniony włóknem szkanym maksymana temperatura robocza: 70 C maksymane ciśnienie robocza: 6 bar maksymana iość segmentów w jednym rozdzieacza da 20 pęti. potrzebna iość uchwytów ściennych iczba wyjść rozdzieacza iość uchwytów Nr kat. opis opakowanie cena/kp Uponor segment rozdzieacza przemysłowego G 11/2-25x2,3 mm 1 kp Uponor segment rozdzieacza przemysłowego G 11/2-3/4" Segment rozdzieacza przemysłowego Uponor G 11/2-3/4" dostarczany jako zasiający/powrotny przeznaczony da ogrzewania powierzchni przemysłowych oraz powierzchni zewnętrznych, składa się z: - segment zasiający posiada zawór nastawy wstępnej ze śrubą reguacyjną, podłączenie pęti grzewczej: gwint 3/4" GZ eurokonus, - segment powrotny posiada zawór z możiwością zamontowania siłownika Uponor, wyposażony w nakrętkę da zamknięcia zaworu, podłączenie pęti grzewczej: gwint 3/4" GZ eurokonus. Rozstaw wyjść rozdzieacza: 100 mm Materiał: poiamid wzmocniony włóknem szkanym maksymana temperatura robocza: 70 C maksymane ciśnienie robocza: 6 bar maksymana iość segmentów w jednym rozdzieacza da 20 pęti. potrzebna iość uchwytów ściennych iczba wyjść rozdzieacza iość uchwytów Nr kat. opis opakowanie cena/kp. Uponor segment rozdzieacza przemysłowego /4" GZ 1 szt EEI-PL-01.13

137 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System ogrzewania podłogowego obiektów przemysłowych Uponor Rozdzieacze przemysłowe Uponor i akcesoria Uponor przemysłowy zestaw podstawowy Zestaw podstawowy rozdzieacza przemysłowego Uponor da montażu rozdzieacza przemysłowego, składa się z: - 2 szt. uchwyt ścienny krótki - 2 szt. uchwyt ścienny długi - 2 szt. zawor do napełniania wykonany z mosiądzu - 2 szt. termometr 0-60 C - 1 szt. manometr - 2 szt. zaśepka - 2 szt. złączka przyłączeniowa z mosiężnym gwintem z ruchomą nakrętką - 1 szt. materiały montażowe: 8x śruba 6x60mm 8x kołek pastikowy 8x40mm G1 1/ x płaska uszczeka 44x32x2 >200 > Nr kat. opis opakowanie cena/kp Uponor zestaw podstawowy rozdzieacza przemysłowego 1 kp Płaszczyznowe EEI-PL

138 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System ogrzewania podłogowego obiektów przemysłowych Uponor Rozdzieacze przemysłowe Uponor i akcesoria Uponor przemysłowy uchwyt ścienny Uchwyt ścienny rozdzieacza przemysłowego Uponor da montażu rozdzieacza przemysłowego, składa się z: - 2 szt. uchwyt ścienny krótki - 2 szt. uchwyt ścienny długi - 1 szt. materiały montażowe: 8x śruba 6x60mm 8x kołek pastikowy 8x40mm Nr kat. opis opakowanie cena/kp Uponor uchwyt ścienny rozdzieacza przemysłowego 1 kp Uponor przemysłowy przepływomierz Przepływomierz rozdzieacza przemysłowego Uponor da ustawienia przepływu wody da poszczegónych pęti grzewczych w zakresie 4-20 /min. Przepływ wody jest wskazywany w okienku. Posiada funkcję zamykania/otwierania przepływu. Materiał: poiamid wzmocniony włóknem szkanym Nr kat. opis opakowanie cena/szt Uponor przepływomierz rozdzieacza przemysłowego 1 szt Płaszczyznowe Uponor zawór kuowy G 11/2" Zawór kuowy G 11/2 rozdzieacza przemysłowego Uponor da stosowania z rozdzieaczem przemysłowym segmentowym Uponor G 11/2 podłączenia: - 11/2 GW - 11/2 GZ Materiał: mosiądz Nr kat. opis opakowanie cena/kp Uponor zawór kuowy G 11/2" rozdzieacza przemysłowego 1 kp Uponor zaciskowa złączka eurokonus PE-Xa Złączka zaciskowa wykonana z mosiądzu do podłączania rur Uponor PE-Xa. Gwint wewnętrzny ¾ eurokonus zgodny z PN-EN ISO d G A/F Nr kat. d [mm] GW [ca] s [mm] p [bar] A/F [mm] opis opakowanie cena/szt G ¾ 1.9/ Uponor zaciskowa złączka mosiężna PE-Xa 20x2.0-¾" GW eurokonus 10 szt EEI-PL-01.13

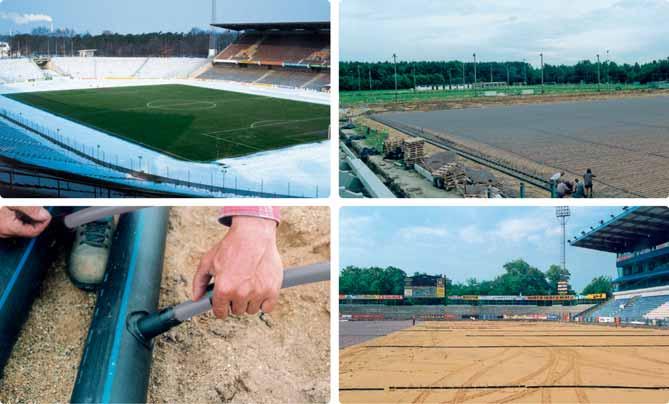

139 Ogrzewanie/chłodzenie płaszczyznowe Uponor -> System ogrzewania boisk piłkarskich Uponor Metaway System ogrzewania boisk piłkarskich Uponor Metaway Ogrzewanie murawy Uponor utrzymuje powierzchnię boiska zdoną do gry bez hałasu i kosztów odśnieżania. Podczas renowacji ub budowy nowej płyty boiska ogrzewanie z rur z poietyenu sieciowanego układane jest nad warstwą drenażu. Te rury są podłączone do rur rozdzieaczowych zasiających, a następnie pokrywane są piaskiem i darnią z roki. Da istniejących boisk piłkarskich rury można również umieścić pod warstwą darni. Korzyści Zmniejszone ryzyko kontuzji u piłkaży Wykorzystanie przez cały rok niezaeżnie od pogody Zwiększenie fazy wzrostu trawy System niskotemperaturowy - możiwe wykorzystanie energii odnawianej i odpadowej do zasiania Oszczędność kosztów i czasu, brak konieczności odśnieżania Ogrzewanie boisk Płaszczyznowe EEI-PL

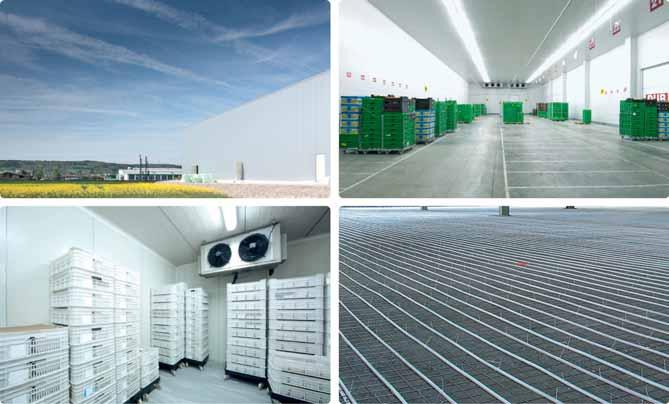

140 Ogrzewanie/chłodzenie płaszczyznowe Uponor -> System ochrony przeciwmroźnej Uponor Metaway System ochrony przeciwmroźnej Uponor Metaway Pomieszczenia chłodnii o temperaturze pracy od -20 C do -30 C pobierają energię z gruntu poprzez kontaktujące się części budynku, takie jak fundamenty i podłogi. Ochronna warstwa przeciwmroźna Uponor zapobiega skutecznie i ekonomicznie przed zamarzaniem ziemi i uszkodzeniem budynku z powodu zamarznięcia warstwy gruntu pod budynkiem. Korzyści Zapobiega zamarznięciu warstwu gruntu np. pod chłodnią i uszkodzenia budynku System niskotemperaturowy - możiwe wykorzystanie energii odnawianej i odpadowej do zasiania szczegónie z agregatów chłodniczych Oszczędność kosztów ze wzgędu na niskie zapotrzebowanie ciepła Ochrona przeciwmroźna Płaszczyznowe 140 EEI-PL-01.13

141 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System ogrzewania powierzchni zewnętrznych Uponor Metaway System ogrzewania powierzchni zewnętrznych Uponor Metaway System Uponor Metaway jest przeznaczony do topienia śniegu i odu da zewnętrznych powierzchni jak: pasaże da pieszych, uice, rampy podjazdowe, parkingi, ądowiska da heikopterów oraz boiska piłkarskie. System można również stosować da instaacji chłodniczej sztucznych płyt odowisk krytych i otwartych. Korzyści Powierzchnie wone od śniegu i odu System zapewnia maksimum bezpieczeństwa przez całą dobę Brak konieczności odśnieżania ręcznego ub stosowania soi Chroni powierzchnię przed uszkodzeniami Możiwość wykorzystania ciepła odpadowego z przemysłu Łatwy i szybki montaż z zastosowaniem specjanej rury Uponor Metaway PE-X Kompetny system wraz ze wszystkimi akcesoriami Eementy systemu Akcesoria systemowe Eementy mocujące Rozdzieacze Tichemann'a i rury zasiające Rury systemowe Złączki Rozdzieacze Narzędzia Płaszczyznowe EEI-PL

142 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System ogrzewania powierzchni zewnętrznych Uponor Metaway Rury Uponor Metaway Uponor Metaway rura Rury produkowane są z poietyenu sieciowanego (PE-Xb), zgodnie z normą PN-EN ISO Systemy przewodów rurowych z tworzyw sztucznych do instaacji wody zimnej i ciepłej, Usieciowany poietyen (PEX). Maksymana temperatura pracy 50 C. Ciśnienie projektowe 4,5 bar. Nr kat. d [mm] s [mm] [m] opis opakowanie cena/m Uponor Metaway PE-Xb rura 25x2.3 mm w zwoju 920 m 920 m 9.98 Uponor Metaway PE-Xb rura 25x2.3 mm w zwoju 1020 m 1020 m 9.98 Rozdzieacze Uponor Metaway i akcesoria Uponor Metaway rozdzieacz Rozdzieacz pojedynczy Uponor Metaway ze złączkami da rury Uponor Metaway PE-Xb 25x2.3, wykonany z PE-HD. Płaszczyznowe Nr kat. d [mm] c/c [mm] [mm] opis opakowanie cena/szt. Uponor Metaway rozdzieacz pojedynczy obwodowy c/c 500 L=6 m 1 szt Uponor Metaway rozdzieacz pojedynczy obwodowy c/c 500 L=6 m 1 szt Uponor Metaway rozdzieacz pojedynczy obwodowy c/c 500 L=6 m 1 szt Uponor Metaway rozdzieacz pojedynczy obwodowy c/c 600 L=6 m 1 szt Uponor Metaway rozdzieacz pojedynczy obwodowy c/c 600 L=6 m 1 szt Uponor Metaway rozdzieacz pojedynczy obwodowy c/c 600 L=6 m 1 szt Uponor Metaway złączka Złączka do łączenia rur Uponor Metaway PE-X 25x2.3 mm, wykonana z PE-HD Nr kat. d [mm] opis opakowanie cena/szt. Uponor Metaway złączka x2.3 mm L=145 mm 1 szt Uponor Metaway złączka 25x2.3 mm L=290 mm 1 szt Uponor Metaway rura zasiająca Rura zasiająca rozdzieacze Uponor Metaway, wykonane z PE-HD. Nr kat. d [mm] s [mm] [m] opis opakowanie cena/m. Uponor Metaway rura zasiająca PE-HD 75x6.8 mm L=6 m 1 m Uponor Metaway rura zasiająca PE-HD 110x6.6 mm L=6 m 1 m Uponor Metaway rura zasiająca PE-HD 160x9.5 mm L=6 m 1 m EEI-PL-01.13

143 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System ogrzewania powierzchni zewnętrznych Uponor Metaway Rozdzieacze Uponor Metaway i akcesoria Uponor koano PE-HD 900 Koano przeznaczone da rur zasiających Uponor PE-HD, wykonane z PE-HD. Nr kat. d [mm] opis opakowanie cena/szt. Uponor koano PE-HD szt Uponor koano PE-HD szt Uponor koano PE-HD szt Uponor redukcja PE-HD Redukcja przeznaczona da rur zasiających Uponor PE-HD, wykonana z PE-HD. Nr kat. d [mm] opis opakowanie cena/szt. Uponor redukcja PE-HD szt Uponor redukcja PE-HD szt Uponor zaśepka PE-HD Zaśepka przeznaczona da rur zasiających Uponor PE-HD, wykonana z PE-HD. Nr kat. d [mm] opis opakowanie cena/szt. Uponor zaśepka PE-HD szt Uponor zaśepka PE-HD szt Płaszczyznowe Uponor wspornik kołnierza PE-HD Wspornik przeznaczony da rur zasiających Uponor PE-HD, wykonany z PE-HD. Nr kat. d [mm] opis opakowanie cena/szt. Uponor wspornik kołnierza PE-HD szt Uponor wspornik kołnierza PE-HD szt Uponor wspornik kołnierza PE-HD szt EEI-PL

144 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System ogrzewania powierzchni zewnętrznych Uponor Metaway Rozdzieacze Uponor Metaway i akcesoria Uponor kołnierz PE-HD Kołnierz przeznaczony da rur zasiających Uponor PE-HD, wykonany z PE-HD. Nr kat. d [mm] opis opakowanie cena/szt. Uponor kołnierz PE-HD szt Uponor kołnierz PE-HD szt Uponor kołnierz PE-HD szt Uponor mufa eektrooporowa PE-HD Mufa przeznaczona da rur zasiających Uponor PE-HD, wykonana z PE-HD. Płaszczyznowe Nr kat. d [mm] opis opakowanie cena/szt. Uponor mufa eektrooporowa PE-HD d c/c r a da rury 75x6.8 mm 1 szt Uponor mufa eektrooporowa PE-HD da rury 110x6.6 mm 1 szt Uponor mufa eektrooporowa PE-HD da rury 160x9.5 mm 1 szt Uponor przemysłowa szyna mocująca Szyna mocująca o U-kształtnym przekroju przeznaczona do montażu rur Uponor PE-X, wykonana z tworzywa. h b Nr kat. d [mm] b [mm] h [mm] c/c [mm] [mm] opis opakowanie cena/m Uponor przemysłowa szyna mocująca 25 mm, c/c50 mm, 3 m 30 m b Uponor spinka do mocowania szyny 25 Spinka przeznaczona do mocowania szyny mocującej Uponor 25. h Nr kat. b [mm] h [mm] opis opakowanie cena/szt Uponor spinka do mocowania szyny mm 500 szt Uponor wiązadło siatki staowej Da mocowania rur Uponor do siatki staowej. Wykonane ze stai. Nr kat. [mm] b [mm] opis opakowanie cena/opak Uponor wiązadło siatki staowej 150 x 1.25 mm 250 szt EEI-PL-01.13

145 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System ogrzewania powierzchni zewnętrznych Uponor Metaway Rozdzieacze Uponor Metaway i akcesoria bd Uponor przemysłowa opaska kabowa Przeznaczone do mocowania rur do siatki montażowej Uponor. Wykonana z poiamidu. Nr kat. [mm] b [mm] opis opakowanie cena/szt Uponor przemysłowy opaska kabowa =200 mm, poiamid 100 szt Uponor pastikowy łuk prowadzący Wykonany z tworzywa do kształtowania łuku 90. Nr kat. d [mm] r [mm] h [mm] opis opakowanie cena/szt Uponor pastikowy łuk prowadzący 25 mm 50 szt Rp IG z d AG R A/F SW A/F 1 SW A/F SW A/F 1 SW z d Uponor złączka zaciskowa nypowa 25 Złączka zaciskowa z nypem do podłączenia rur Uponor PE-X, wykonana z mosiądzu. Nr kat. d [mm] GZ [ca] GW [ca] [mm] A/F [mm] z [mm] opis opakowanie cena/szt. Uponor złączka zaciskowa Rp / R / x2.3-1" GW 10 szt Uponor złączka zaciskowa 25x2.3-1" GZ 10 szt Płaszczyznowe EEI-PL

146 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System mrożenia płyt odowisk Uponor Arena System mrożenia płyt odowisk Uponor Arena System Uponor Arena przeznaczony jest da instaacji mrożenia płyt odowisk krytych i otwartych. Stosowanie systemu Uponor Arena wydłuża okres korzystania z odowisk. Lodowisko może pozostać zamrożone przez cały okres zimowy, jak również późnej jesieni oraz wczesnej wiosny Korzyści: System zapewnia maksimum bezpieczeństwa przez całą dobę System całkowicie wykonany z tworzywa Rury PE-HD (PE100) 25 mm można układać z rozstawem 10 cm Możiwość wykorzystania ciepła odpadowego z przemysłu Łatwy montaż z zastosowaniem rury Uponor Arena PE-HD Kompetny system wraz ze wszystkimi akcesoriami Eementy systemu Akcesoria systemowe Eementy mocujące Rozdzieacze Tichemann'a i rury zasiające Płaszczyznowe Rury systemowe Złączki Złączki rur zasiających Narzędzia 146 EEI-PL-01.13

147 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System mrożenia płyt odowisk Uponor Arena Rury Uponor Arena Uponor Arena PE-HD rura (PE100) Rury produkowane są z poietyenu wysokiej gęstości PE-HD (PE100), zgodnie z normą PN-EN ISO Systemy przewodów rurowych z tworzyw sztucznych do przesyłania wody poietyen (PE). Maksymana temperatura pracy 40 C. Ciśnienie projektowe 6 bar. Nr kat. d [mm] s [mm] [m] Rozdzieacze Uponor Arena i akcesoria opis opakowanie cena/m Uponor Arena PE-HD rura (PE100) 25x2.3 mm w zwoju 600 m 600 m 5.89 Uponor Arena PE-HD rura (PE100) 25x2.3 mm w zwoju 700m 700 m 5.89 Uponor Arena rozdzieacz Rozdzieacz pojedynczy Uponor Arena, wykonany z PE-HD, przystosowany do podłączenia rur Uponor Arena PE-HD (PE100) 25x2.3. Nr kat. d [mm] c/c [m] [m] opis opakowanie cena/szt. Uponor Arena PE-HD rozdzieacz obwodowy C/C m 1 szt Uponor Arena PE-HD rozdzieacz 30-obwodowy C/C m 1 szt Uponor PE-HD rura zasiająca Rura zasiająca rozdzieacze Uponor Arena, wykonana z PE-HD (PE100) Nr kat. d [mm] [m] opis opakowanie Uponor PE-HD rura zasiająca (PE100) x9.5 mm w odcinku prostym 6 m 1 m Uponor PE-HD wkładka 25 Do podłączania rury 25 mm do rozdzieacza, wykonana z PE-HD (PE100). cena/szt Uponor PE-HD rura zasiająca (PE100) 200x11.9 mm w odcinku prostym 6 m 1 m Płaszczyznowe Nr kat d [mm] 25 opis Uponor PE-HD wkładka da rury 25 mm opakowanie 1 m cena/szt Uponor PE-HD złączka prosta 25 Do podłączania rury 25 mm do rozdzieacza, wykonana z PE-HD (PE100). Nr kat d [mm] 25 opis Uponor PE-HD złączka prosta przyłączeniowa 25 mm, czarna opakowanie 1 m cena/szt Uponor PE-HD mufa 25 Do łączania rury 25 mm, wykonana z PE-HD (PE100). Nr kat d [mm] 25 opis Uponor PE-HD mufa 25 mm, czarna opakowanie 1 m cena/szt EEI-PL

148 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System mrożenia płyt odowisk Uponor Arena Rozdzieacze Uponor Arena i akcesoria Uponor PE-HD koano połączeniowe 25 Do łączania rury 25 mm, wykonana z PE-HD (PE100). Nr kat d [mm] 25 opis Uponor PE-HD koano połączeniowe 25 mm, białe opakowanie 1 szt. cena/szt Uponor PE-HD koano przyłączeniowe 25 Do podłączania rury 25 mm do rozdzieacza, wykonana z PE-HD (PE100). Nr kat d [mm] 25 opis Uponor PE-HD koano przyłączeniowe 25 mm, czarne opakowanie 1 szt. cena/szt Uponor PE-HD koano Koano przeznaczone da rur zasiających Uponor PE-HD, wykonane z PE-HD. Płaszczyznowe Nr kat. d [mm] opis opakowanie Uponor PE-HD koano 160 x Uponor PE-HD koano 200 x 90 Uponor PE-HD redukcja 1 szt. cena/szt szt Redukcja przeznaczona da rur zasiających Uponor PE-HD, wykonana z PE-HD. Nr kat. d [mm] opis opakowanie cena/szt Uponor PE-HD redukcja szt Uponor PE-HD zaśepka Zaśepka przeznaczona da rur zasiających Uponor PE-HD, wykonana z PE-HD. Nr kat. d [mm] opis opakowanie cena/szt. Uponor PE-HD zaśepka Uponor PE-HD zaśepka szt szt Uponor PE-HD wspornik kołnierza Wspornik przeznaczony da rur zasiających Uponor PE-HD, wykonany z PE-HD. Nr kat. d [mm] opis opakowanie cena/szt. Uponor PE-HD wspornik kołnierza szt Uponor PE-HD wspornik kołnierza szt EEI-PL-01.13

149 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System mrożenia płyt odowisk Uponor Arena Rozdzieacze Uponor Arena i akcesoria Uponor PE-HD kołnierz Kołnierz przeznaczony da rur zasiających Uponor PE-HD, wykonany z PE-HD. Nr kat. d [mm] opis opakowanie cena/szt. Uponor PE-HD kołnierz szt Uponor PE-HD kołnierz szt Uponor przemysłowa szyna mocująca Szyna mocująca o U-kształtnym przekroju przeznaczona do montażu rur Uponor PE-X, wykonana z tworzywa. d c/c r a h b Nr kat. d [mm] b [mm] h [mm] c/c [mm] [mm] opis opakowanie cena/m h b Uponor przemysłowa szyna mocująca 25 mm, c/c50 mm, 3 m 30 m Uponor spinka do mocowania szyny 25 Spinka przeznaczona do mocowania szyny mocującej Uponor 25. Płaszczyznowe Nr kat. b [mm] h [mm] opis opakowanie cena/szt Uponor spinka do mocowania szyny mm 500 szt Db Uponor przemysłowa opaska kabowa Przeznaczone do mocowania rur do siatki montażowej Uponor. Wykonana z poiamidu. Nr kat. [mm] b [mm] opis opakowanie cena/szt Uponor przemysłowy opaska kabowa =200 mm, poiamid 100 szt Uponor wiązadło siatki staowej Da mocowania rur Uponor do siatki staowej. Wykonane ze stai. Nr kat. [mm] b [mm] opis opakowanie cena/opak Uponor wiązadło siatki staowej 150 x 1.25 mm 250 szt EEI-PL

150 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System sport ogrzewania podłogowego Uponor - podłogi podparte 25 System sport ogrzewania podłogowego Uponor - podłogi podparte 25 System ogrzewania podłogowego ha sportowych Uponor jest przeznaczony da eastycznych podłóg pływających. Podłogi te są wykonane z drewnianej konstrukcji pokrytej eastyczną warstwą PCW ub inoeum. Pęte grzewcze są prowadzone w specjanych uchwytach Uponor da podłóg sportowych (patent Uponor) bezpośrednio pod śepą podłogą w warstwie pustki powietrznej podłogi. Pęte grzewcze są podłączane do rozdzieaczy wykonanych w układzie Tichemann a. System ogrzewania podłogowego ha sportowych Uponor zapewnia szybki montaż, ze wzgędu na zastosowanie eastycznej rury PE-Xa oraz opatentowanych uchwytów Uponor da podłóg sportowych. Korzyści: System ogrzewania podłogowego ha sportowych oferuje wysoki komfort ciepny Dostarcza przyjemne ciepło promieniowania System da wszystkich typów podłóg sportowych Swobodne projektowanie wnętrza, system jest niewidoczny Niskie koszty ekspoatacji i konserwacji Oszczędność energii ze wzgędu na niską temperaturę zasiania Eementy systemu Eementy mocujące Akcesoria systemowe Zestawy mieszające Płaszczyznowe Rury systemowe Automatyka pokojowa Złączki Rozdzieacze Rozdzieacze Tichemann'a Narzędzia 150 EEI-PL-01.13

151 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System sport ogrzewania podłogowego Uponor - podłogi podparte 25 Rury Uponor PE-Xa Uponor eva PE-Xa rura w zwoju Rury produkowane są z tenowo sieciowanego poietyenu (PE-Xa) wykorzystującego metodę Engea, zgodnie z normą PN-EN ISO Systemy przewodów rurowych z tworzyw sztucznych do instaacji wody zimnej i ciepłej, Usieciowany poietyen (PEX). Rury mają barierę tenową wykonaną z akohou etyowinyowego (EVOH), zgodną z normą DIN Ta specjanie opracowana bariera pozwaa na wykonywanie połączeń w technoogii Q&E. Średnice rur wg normy PN-EN ISO , tabica 2 - średnice kasa A, rury seria S 5.0 (ISO A S5.0) oraz tabica 5 średnice kasa C. Kasyfikacja warunków (zawiera typowe zastosowanie): Kasa zastosowania 4 - ogrzewanie podłogowe i niskotemperaturowe grzejniki, kasa zastosowania 5 - grzejniki wysokotemperaturowe, maksymana temperatura pracy 95 C. Ciśnienie projektowe 6 bar. Da ciśnienia 10 bar, maksymana temperatura pracy: 70 C. Nr kat. d [mm] s [mm] [m] p [bar] opis opakowanie cena/m Uponor eva PE-Xa Q&E rura x2.3 mm w zwoju 205 m 205 m Uponor eva PE-Xa Q&E rura 25x2.3 mm w zwoju 303 m 303 m Uponor eva PE-Xa Q&E rura 25x2.3 mm w zwoju 640 m 640 m Złączki Uponor PE-Xa Q&E Uponor Q&E złączka PPSU Wykonana z tworzywa poifenyosufon. Uwaga: pierścień Uponor Q&E naeży zamawiać osobno! Nr kat. d [mm] p [bar] opis opakowanie cena/szt Uponor Q&E złączka PPSU szt Płaszczyznowe Uponor Q&E złączka mosiężna z gwintem wewnętrznym Wykonana z mosiądzu odpornego na wypłukiwanie cynku. Gwint wewnętrzny wykonany zgodnie z PN-EN Uwaga: pierścień Uponor Q&E naeży zamawiać osobno! Nr kat. d [mm] GW [ca] p [bar] opis opakowanie cena/szt. Uponor Q&E złączka mosiężna z gwintem wewnętrznym Rp 3/ Rp /4" GW 5 szt Uponor Q&E złączka mosiężna z gwintem wewnętrznym 25-1" GW 5 szt EEI-PL

152 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System sport ogrzewania podłogowego Uponor - podłogi podparte 25 Złączki Uponor PE-Xa Q&E Uponor Q&E Evoution pierścień biały Wykonany z PE-X, ze zwiększoną siłą obkurczania, szczegónie w niskich temperaturach. Przeznaczony da wszystkich złączek Uponor Q&E. Nr kat. d [mm] koor [-] p [bar] opis opakowanie cena/szt biały 6+10 Uponor Q&E Evoution pierścień biały 25 ze stoperem 20 szt Uchwyty i akcesoria Uponor da podłóg sportowych Uponor uchwyt podłogi sportowej Przeznaczony do mocowania rur 25 mm w podłogach sportowych h 1 s a c/c r a Płaszczyznowe Nr kat. [mm] Sa [mm] c/c [mm] 1 [mm] h [mm] opis opakowanie cena/szt Uponor uchwyt podłogi sportowej pastikowy, 25 mm, c/c100 mm, 0,29 m 25 szt Uponor uchwyt podłogi sportowej podwójny Przeznaczony do mocowania rur 25 mm w strefach zginania w podłogach sportowych. c/c r a c/c r a 1 Nr kat. 1 [mm] c/c [mm] [mm] opis opakowanie cena/szt Uponor uchwyt podłogi sportowej podwójny staowy, 25 mm, c/c100 mm, 0,975 m 1 szt EEI-PL-01.13

153 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System sport ogrzewania podłogowego Uponor - podłogi podparte 25 Uchwyty i akcesoria Uponor da podłóg sportowych d Uponor Q&E Tichemann rozdzieacz 2-wyjściowy Rozdzieacz przeznaczony do stosowania w podłogach sportowych da instaacji ogrzewania podłogowego zgodnie z zasadą Tichemann'a. Przeznaczony do podłączenia rur grzewczych Uponor eva PE-Xa 25x2.3 mm za pomocą połączeń Uponor Q&E. Składa się z: - 1 rozdzieacz (zasiający i powrotny) - 4 pierścienie Q&E 25 mm - 2 pierścienie Q&E 40 mm Materiał: rury Uponor eva PE-Xa + złączki Uponor PPSU c/c r a Nr kat. d [mm] [mm] c/c [mm] opis opakowanie Uponor Q&E Tichemann rozdzieacz 2-wyjściowy da podłóg sportowych 1 kp. cena/kp Uponor Q&E Tichemann rozdzieacz 3-wyjściowy c/c r a c/c r a d Rozdzieacz przeznaczony do stosowania w podłogach sportowych da instaacji ogrzewania podłogowego zgodnie z zasadą Tichemann a. Przeznaczony do podłączenia rur grzewczych Uponor eva PE-Xa 25x2.3 mm za pomocą połączeń Uponor Q&E. Składa się z: - 1 rozdzieacz (zasiający i powrotny) - 6 pierścienie Q&E 25 mm - 2 pierścienie Q&E 40 mm Materiał: rury Uponor eva PE-Xa + złączki Uponor PPSU Nr kat. d [mm] [mm] c/c [mm] opis opakowanie cena/kp d Uponor Q&E Tichemann rozdzieacz 3-wyjściowy da podłóg sportowych 1 kp Uponor Q&E Tichemann rozdzieacz końcowy Rozdzieacz przeznaczony do stosowania w podłogach sportowych da instaacji ogrzewania podłogowego zgodnie z zasadą Tichemann a. Przeznaczony do podłączenia rur grzewczych Uponor eva PE-Xa 25x2.3 mm za pomocą połączeń Uponor Q&E. Składa się z: - 1 rozdzieacz (zasiający i powrotny) - 6 pierścieni Q&E 25 mm Materiał: rury Uponor eva PE-Xa + złączki Uponor PPSU Płaszczyznowe c/c c/c Nr kat. d [mm] [mm] c/c [mm] opis opakowanie cena/kp. Uponor Q&E Tichemann rozdzieacz końcowy wyjściowy da podłóg sportowych 1 kp Uponor pastikowy łuk prowadzący Wykonany z tworzywa do kształtowania łuku 90. Nr kat. d [mm] opis opakowanie cena/szt Uponor pastikowy łuk prowadzący 25 mm 50 szt EEI-PL

154 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System panei gipsowych Uponor System panei gipsowych Uponor Panee gipsowe Uponor są ideanym rozwiązaniem da ogrzewania i chłodzenia płaszczyznowego. Odpowiednia temperatura wody da ogrzewania ub chłodzenia zasia system panei gipsowych. Korzyści: Szybki i łatwy montaż Dedykowany da nowych budynków oraz remontowanych Wysoki komfort Szybki czas reakcji Całkowicie cichy system w działaniu Eementy systemu Akcesoria systemowe Panee gipsowe Rozdzieacze Rury systemowe/złączki Zestawy mieszające Płaszczyznowe Rury zasiające/złączki Automatyka pokojowa Narzędzia/Akcesoria 154 EEI-PL-01.13

155 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System panei gipsowych Uponor Panee gipsowe Uponor Uponor pane gipsowy aktywny Pane przeznaczony da ogrzewania oraz chłodzenia płaszczyznowego, składający się z: - 15 mm płyty gipsowo-kartonowej zintegrowanej z rurą Uponor eva PE-Xa 9.9x1.1 mm oraz - 27 mm styropianu EPS 200 (30 kg/m3). Pane gipsowy Uponor pasywny ma te same warstwy co aktywny pane, ae nie zawiera rur. Wymiary: 2000x1200 mm, 1000x1200 mm, 500x1200 mm. Nr kat. [mm] b [mm] h [mm] A [m²] opis opakowanie cena/szt.. Uponor pane gipsowy aktywny x1200 mm 1 szt Uponor pane gipsowy aktywny 1000x1200 mm 1 szt Uponor pane gipsowy aktywny 500x1200 mm 1 szt Uponor pane gipsowy pasywny Pane gipsowy Uponor pasywny ma te same warstwy co aktywny pane (Nr kat ), ae nie zawiera rur. Wymiar: 2000x1200 mm Nr kat. [mm] b [mm] h [mm] A [m²] opis opakowanie cena/szt Panee gipsowe Uponor - akcesoria Uponor pane gipsowy pasywny 2000x1200 mm 1 szt Uponor pe PE-Xa Q&E rura Rury produkowane są z tenowo sieciowanego poietyenu (PE-Xa) wykorzystującego metodę Engea, zgodnie z normą PN-EN ISO Systemy przewodów rurowych z tworzyw sztucznych do instaacji wody zimnej i ciepłej, usieciowany poietyen (PEX). Rury mają barierę tenową wykonaną z akohou etyowinyowego (EVOH), zgodną z normą DIN Rury pe PE-Xa posiadają dodatkowo zewnętrzną ochronną z PE. Średnice rur wg normy PN-EN ISO , tabica 5 średnice kasa C. Kasyfikacja warunków (zawiera typowe zastosowanie): Kasa zastosowania 4 - ogrzewanie podłogowe i niskotemperaturowe grzejniki, maksymana temperatura pracy 95 C. Ciśnienie projektowe 6 bar. Płaszczyznowe Nr kat. d [mm] s [mm] [m] V [/m] opis opakowanie cena/m Uponor pe PE-Xa Q&E rura x2.0 mm w zwoju 240 m 240 m 7.34 Uponor pe PE-Xa Q&E rura 20x2.0 mm w zwoju 480 m 480 m 7.34 EEI-PL

156 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System panei gipsowych Uponor Panee gipsowe Uponor - akcesoria Uponor Q&E złączka redukcyjna 20x9.9 Da podłączenia rur Uponor PE-Xa, wykonana z mosiądzu. Nr kat. d [mm] d1 [mm] opis opakowanie cena/szt Uponor Q&E złączka redukcyjna 20x9.9 zawiera pierścienie PE-Xa 5 szt Uponor Q&E trójnik redukcyjny 20x9.9x20 Da podłączenia rur Uponor PE-Xa, wykonany z mosiądzu. Nr kat. d [mm] d1 [mm] d2 [mm] opis opakowanie cena/szt Uponor Q&E trójnik redukcyjny 20x9.9x20 zawiera pierścienie PE-Xa 5 szt Płaszczyznowe d z Uponor Q&E złączka Złączka naprawcza do łączenia rur Uponor PE-Xa, wykonana z mosiądzu. Nr kat. d [mm] [mm] z [mm] opis opakowanie cena/szt Uponor Q&E złączka zawiera pierścienie PE-Xa 10 szt Uponor zaciskowa złączka eurokonus PE-Xa Złączka zaciskowa wykonana z mosiądzu do podłączania rur Uponor PE-Xa. Gwint wewnętrzny ¾ eurokonus zgodny z PN-EN ISO d G A/F Nr kat. d [mm] GW [ca] s [mm] p [bar] A/F [mm] opis opakowanie cena/szt G ¾ 1.9/ Uponor zaciskowa złączka mosiężna PE-Xa 20x2.0-¾" GW eurokonus 10 szt EEI-PL-01.13

157 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System stropów chłodzących/grzewczych Uponor TABS System stropów chłodzących/grzewczych Uponor TABS System stropów chłodzących/ grzewczych Uponor TABS staje się podstawowym eementem da współczesnych budynków użyteczności pubicznej, takich jak: biura, banki, muzea, bibioteki itp. Główną częścią systemu Uponor TABS są rury PE-Xa ułożone na siatce metaowej, tzw. moduły Contec, które są umieszczane w centranej części stropu. Korzyści Zmontowane moduły do montażu w stropach betonowych Wykorzystuje masę budynku da chłodzenia ub ogrzewania Optymane wykorzystanie przestrzeni budynku Szybki zwrot kosztów inwestycji oraz brak kosztów utrzymania Swobodne projektowanie wnętrza, system jest niewidoczny Niskie koszty eksoatacji i konserwacji Oszczędność energii ze wzgędu na niską temperaturę zasiania System Uponor Contec System Uponor Contec ON Zasada działania stropów chłodzących/grzewczych Uponor TABS Płaszczyznowe W dzień schłodzony strop odbiera ciepło z pomieszczeń Nocą włączają się pompy obiegowe i następuje schłodzenie stropów w całym budynku. EEI-PL

158 Ogrzewanie/chłodzenie płaszczyznowe Uponor - > System stropów chłodzących/grzewczych Uponor TABS System stropów chłodzących/grzewczych Uponor TABS System stropów chłodzących/ grzewczych Uponor TABS staje się podstawowym eementem da współczesnych budynków użyteczności pubicznej, takich jak: biura, banki, muzea, bibioteki itp. Główną częścią systemu Uponor TABS są rury PE-Xa ułożone na siatce metaowej, tzw. moduły Contec, które są umieszczane w centranej części stropu. Montaż systemu jest w łatwy sposób połączony z procesem wykonywania stropu betonowego. TAB system Uponor Contec jest system stropów chłodzących/grzewczych, który wykorzystuje masę budynku poprzez wbudowane moduły z rurami da utrzymania temperatury pomieszczenia w odpowiednim zakresie zapewnia komfort w pomieszczeniach budynku z małym i średnim zapotrzebowaniem chłodu w ato odpowiedni do pokrycia podstawowego zapotrzebowania na ciepło w zimę niskie koszty ekspoatacyjne oraz inwestycyjne TAB system Uponor Contec ON jest system stropów chłodząco/grzewczych umieszczonym biżej donej powierzchni stropu w ceu zapewnienia większej wydajności z mniejszą bezwładnością da natychmiastowego pokrycia zapotrzebowania na chłód ub ciepło oraz szybkiej reguacji temperatury w pomieszczeniu da montażu na całej powierzchni ub jako dodatkowy system wraz z konwencjonanym systemem stropów chłodzących/grzewczych jako strefa brzegowa z wysoką wydajnością Specjana pastikowa siatka nośna zapewnia odpowiednie ułożenie rur w stropie, parę miimetrów nad doną powierzchnią stropu. Płaszczyznowe Przeotowy eement stropowy Uponor Puszka Uponor Contec TS Jest stosowana w połączeniu z systemem stropów chłodząco/grzewczych Contec i Contec ON bezpieczne projektowanie ze wzgędu na optymane zaopatrzenie w energię da podłączenia dodatkowego wiszącego pod stropem eementu chłodzącego, grzejnego o wysokiej wydajności wbudowany zawór wotowy Rura Uponor PE-Xa Wspornik Uponor Contec Puszka Uponor Contec TS Widok przekroju stropu betonowego z systemem Uponor Contec Specjana siatka Rura Uponor PE-Xa montażowa Uponor Contec Prosimy o kontakt w sprawie dodatkowych informacji projektowych i technicznych Gotowy moduł Uponor Contec Eementy systemu Uponor Contec 158 EEI-PL-01.13

159 OOgrzewanie/chłodzenie płaszczyznowe Uponor - > Narzędzia Uponor Narzędzia do cięcia rur Uponor Uponor nożyce do rur PEX Przeznaczone da rur Uponor o średnicy -25 mm. Nr kat. d [mm] opis opakowanie cena/szt Uponor nożyce do rur PEX mm 1 szt Uponor nożyce do cięcia rur Do rur Uponor w zakresie średnic mm z możiwością cięcia rury osłonowej typu pesze dzięki schowanemu ostrzu. Nr kat. d [mm] opis opakowanie cena/szt Uponor nożyce do cięcia rur mm 1 szt Narzędzia do gięcia rur Uponor MLC Uponor sprężyna zewnętrzna MLC Specjana sprężyna do gięcia rur Uponor MLC. Nr kat. d [mm] opis opakowanie cena/szt. Uponor sprężyna zewnętrzna do gięcia rur Uponor sprężyna zewnętrzna do gięcia rur 16 1 szt szt Płaszczyznowe Narzędzia do zaciskania Uponor MLC Uponor zaciskarka ręczna MLC Do zaprasowywania rur Uponor MLC z wymiennymi wkładkami zaciskowymi. Dostarczana w waizce bez wkładek zaciskowych. Nr kat. d [mm] opis opakowanie cena/szt Uponor zaciskarka ręczna MLC zawiera waizkę bez wkładek zaciskowych 1 szt Uponor wkładka zaciskarki ręcznej MLC Wkładki wymienne do zaciskarki ręcznej Uponor MLC. Nr kat. d [mm] opis opakowanie cena/kp. Uponor wkładka do zaciskarki ręcznej Uponor wkładka do zaciskarki ręcznej 16 1 kp kp EEI-PL

160 Ogrzewanie/chłodzenie płaszczyznowe Uponor > Narzędzia Uponor Narzędzia rozszerzające Uponor PE-Xa Q&E Uponor Q&E narzędzie ręczne 9.9x1.1 Ręczne narzędzie rozszerzające w tworzywowej skrzynce, z głowicą Q&E da rury Uponor PE-Xa 9.9 x 1.1 mm. Nr kat opis Uponor Q&E narzędzie ręczne 9.9x1.1 opakowanie 1 szt. cena/szt Uponor Q&E narzędzie akumuatorowe M12 Płaszczyznowe Nr kat. d [mm] opis opakowanie Akumuatorowe narzędzie rozszerzające da rur PE-Xa S5.0 da średnic mm oraz rur PE-Xa S3.2 da średnic mm. Auto-rotacja z głowicami Q&E M12. < 10 sekund pełne rozszerzenie < 2.2 kg z głowicą i akumuatorem Staowy mechanizm oraz zintegrowana metaowa obudowa światło LED do pracy zawiera 2 akumuatory Li-ion 1.5 Ah, ładowarkę V/50-60Hz oraz smar grafitowy (Mo) Uponor Q&E narzędzie akumuatorowe M12 z głowicami Q&E M12 da rur PE-Xa S kp. Uponor Q&E narzędzie akumuatorowe M18 cena/kp Akumuatorowe narzędzie rozszerzające da rur PE-Xa S5.0 da średnic mm oraz rur PE-Xa S3.2 da średnic mm. Auto-rotacja z głowicami Q&E M18. < 10 sekund pełne rozszerzenie < 2.2 kg z głowicą i akumuatorem Staowy mechanizm oraz zintegrowana metaowa obudowa światło LED do pracy zawiera 2 akumuatory Li-ion 1.5 Ah, ładowarkę V/50-60Hz oraz smar grafitowy (Mo) Nr kat. d [mm] opis opakowanie Uponor Q&E narzędzie akumuatorowe M18 z głowicami Q&E M18 da rur PE-Xa S5.0 H20-H25-H32 1 kp. cena/kp EEI-PL-01.13

161 Ogrzewanie/chłodzenie płaszczyznowe Uponor > Narzędzia Uponor Narzędzia rozszerzające Uponor PE-Xa Q&E Uponor Q&E głowica M12 Głowica Q&E z mechanizmem auto-rotacji, przeznaczona da narzędzi Q&E M12 oraz M18. Nr kat. d [mm] s [mm] opis Uponor Q&E głowica M12 14x2.0 mm Uponor Q&E głowica M12 17x2.0 mm opakowanie cena/szt. 1 szt szt Uponor Q&E głowica M18 Głowica Q&E z mechanizmem auto-rotacji, przeznaczona da narzędzia Q&E M18. Nr kat. d [mm] s [mm] opis Uponor Q&E głowica M18 H 40x3.7 mm Nr kat Narzędzia Uponor Uponor Q&E smar grafitowy Tuba smaru grafitowego, 100 g każda. opis Uponor smar grafitowy da narzędzia Uponor Q&E opakowanie cena/szt. 1 szt opakowanie cena/szt. 1 szt Płaszczyznowe Uponor Tacker systemowy Bardzo precyzyjne, odporne na zużycie narzędzie do mocowania rur do styropianu za pomocą spinek systemowych umieszczonych w podajniku. Nr kat opis Uponor Tacker systemowy opakowanie cena/szt. 1 szt Uponor śrubokręt mechaniczny Narzędzie do skręcania wiązadeł mocujących rury do siatki staowej. Nr kat opis Uponor śrubokręt mechaniczny do skręcania wiązadeł opakowanie cena/szt. 1 szt EEI-PL

162 Ogrzewanie/chłodzenie płaszczyznowe Uponor > Narzędzia Uponor Narzędzia Uponor Uponor kucz pierścieniowy Da dokręcenia złączek eurokonus Nr kat. A/F [mm] opis opakowanie cena/szt. Uponor kucz pierścieniowy 30 mm szt Uponor PRO narzędzie do zaworów Da zmiany zaworów w tworzywowym rozdzieaczu Uponor Nr kat opis Uponor PRO narzędzie do zaworów opakowanie 1 szt. cena/szt Uponor podajnik do odwijania rur Służy do rozwijania wszystkich rur Uponor do średnicy 25 mm da zwojów o długości do 500 m. Płaszczyznowe Nr kat. opis opakowanie Uponor podajnik do odwijania rur z prowadnicą Uponor podajnik do odwijania rur 1 szt. Służy do rozwijania rur Uponor PE-Xa i Uponor Metaway o średnicy 25 mm da zwojów o długości do 1020 m. cena/szt Nr kat. opis opakowanie Uponor podajnik do odwijania rur szt. cena/szt Uponor Metaway narzędzie do fazowania Przeznaczone do fazowania krawędzi zewnętrznej da rury Uponor Metaway 25 mm Nr kat. opis opakowanie cena/szt Uponor Metaway narzędzie do fazowania rury 25 mm 1 szt EEI-PL-01.13

163 Sieci preizoowane Uponor KATALOG PRODUKTOWY 2013 Preizoowane EEI-PL-01.13

164 Sieci preizoowane Uponor > Spis treści Spis treści Oznaczenia Rury preizoowane Uponor Rury preizoowane Uponor Akcesoria da rur preizoowanych Uponor Akcesoria da rur preizoowanych Uponor Złączki Uponor Wipex Złączki Uponor Wipex Akcesoria da rur preizoowanych Uponor Akcesoria da rur preizoowanych Uponor Preizoowane Ceny w kataogu podano w PLN. Ceny nie zawierają podatku VAT. Ceny obowiązują od r. 164 EEI-PL-01.13

165 Sieci preizoowane Uponor > Oznaczenia Oznaczenia Skrót opakowanie opis b [mm] szerokość d [mm] średnica d1 [mm] średnica 1 ds [mm] średnica otworu da śruby d2 [mm] średnica 2 DN [mm] średnica nominana GW [ca] gwint wewnętrzny GZ [ca] gwint zewnętrzny GZ1 [ca] gwint zewnętrzny 1 h [mm] wysokość koor [-] koor [mm] długość [m] długość w metrach 1 [mm] długość 1 M [kg] ciężar p [bar] ciśnienie przyłącza [szt.] otwór na śrubę Rg [m] promień gięcia s [mm] grubość ścianki s1 [mm] grubość ścianki 1 typ [-] typ z [mm] długość złączki od osi k [mm] rozstaw śrub po przekątnej Preizoowane EEI-PL

166 Sieci preizoowane Uponor > Rury preizoowane Uponor Rury preizoowane Uponor d2 Uponor Thermo Singe rura pojedyncza Eastyczne rury preizoowane, samokompensujące się. Przeznaczone do transportu wody grzewczej. Produkowane zgodnie z normą PN-EN "Sieci ciepłownicze - System preizoowanych rur giętkich - Część 3: Niezespoone pastikowe rury przewodowe; wymagania ogóne i metody badań." Rura przewodowa: poietyen sieciowany (eva PE-Xa S5.0) z warstwą antydyfuzyjną, maksymana temperatura pracy 95 C, ciśnienie projektowe 6 bar. Izoacja: wieowarstwowa, eastyczna, wykonana z zamkniętokomórkowego spienionego PE-X, odporna na starzenie. Karbowana rura osłonowa wykonana z PE-HD. Nr kat. dxs [mm] DN [mm] d2 [mm] Rg [m] M [kg] opis opakowanie Uponor Thermo Singe rura pojedyncza x x2,3 / m Uponor Thermo Singe rura pojedyncza x x2,9 / m Uponor Thermo Singe rura pojedyncza x x3,7 / m Uponor Thermo Singe rura pojedyncza x x4,6 / m Uponor Thermo Singe rura pojedyncza x x5,8 / m Uponor Thermo Singe rura pojedyncza x x6,8 / m Uponor Thermo Singe rura pojedyncza x x8,2 / m Uponor Thermo Singe rura pojedyncza x x10,0 / m cena/m d2 s/s1 d/d1 Uponor Thermo Twin rura podwójna Eastyczne rury preizoowane, samokompensujące się. Przeznaczone do transportu wody grzewczej. Produkowane zgodnie z normą PN-EN "Sieci ciepłownicze - System preizoowanych rur giętkich - Część 3: Niezespoone pastikowe rury przewodowe; wymagania ogóne i metody badań." Rury przewodowe: 2x poietyen sieciowany (eva PE-Xa S5.0) z warstwą antydyfuzyjną, maksymana temperatura pracy 95 C, ciśnienie projektowe 6 bar. Izoacja: wieowarstwowa, eastyczna, wykonana z zamkniętokomórkowego spienionego PE-X, odporna na starzenie. Karbowana rura osłonowa wykonana z PE-HD. Preizoowane Nr kat. dxs [mm] d1xs1 [mm] DN [mm] d2 [mm] Rg [m] M [kg] opis opakowanie Uponor Thermo Singe rura podwójna x2.3 25x x25x2,3 / m Uponor Thermo Singe rura podwójna x2.9 32x x32x2,9 / m Uponor Thermo Singe rura podwójna x3.7 40x x40x3,7 / m Uponor Thermo Singe rura podwójna x4.6 50x x50x4,6 / m Uponor Thermo Singe rura podwójna x5.8 63x x63x5,8 / m d2 Uponor Thermo Mini rura pojedyncza cena/m Eastyczne rury preizoowane, samokompensujące się. Przeznaczone do transportu wody grzewczej. Produkowane zgodnie z normą PN-EN "Sieci ciepłownicze - System preizoowanych rur giętkich - Część 3: Niezespoone pastikowe rury przewodowe; wymagania ogóne i metody badań", ae posiada cieńszą warstwę izoacji. Rura przewodowa: poietyen sieciowany (eva PE-Xa S5.0) z warstwą antydyfuzyjną, maksymana temperatura pracy 95 C, ciśnienie projektowe 6 bar. Izoacja: wieowarstwowa, eastyczna, wykonana z zamkniętokomórkowego spienionego PE-X, odporna na starzenie. Karbowana rura osłonowa wykonana z PE-HD. Nr kat. dxs [mm] DN [mm] d2 [mm] Rg [m] M [kg] opis opakowanie Uponor Thermo Mini rura pojedyncza x x2,3 / m Uponor Thermo Mini rura pojedyncza x x2,9 / m cena/m EEI-PL-01.13

167 Sieci preizoowane Uponor > Rury preizoowane Uponor Rury preizoowane Uponor d2 Uponor Varia Singe rura pojedyncza Eastyczne rury preizoowane, samokompensujące się. Przeznaczone do transportu wody grzewczej. Produkowane zgodnie z normą PN-EN "Sieci ciepłownicze - System preizoowanych rur giętkich - Część 3: Niezespoone pastikowe rury przewodowe; wymagania ogóne i metody badań", ae posiada cieńszą warstwę izoacji. Rura przewodowa: poietyen sieciowany (eva PE-Xa S5.0) z warstwą antydyfuzyjną, maksymana temperatura pracy 95 C, ciśnienie projektowe 6 bar. Izoacja: wieowarstwowa, eastyczna, wykonana z zamkniętokomórkowego spienionego PE-X, odporna na starzenie. Karbowana rura osłonowa wykonana z PE-HD. Nr kat. s [mm] DN [mm] d2 [mm] Rg [m] M [kg] opis opakowanie x Uponor Varia Singe rura pojedyncza 25x2,3 / m x Uponor Varia Singe rura pojedyncza 32x2,9 / m x Uponor Varia Singe rura pojedyncza 40x3,7 / m x Uponor Varia Singe rura pojedyncza 50x4,6 / m x Uponor Varia Singe rura pojedyncza 63x5,8 / m x Uponor Varia Singe rura pojedyncza 75x6,8 / m x Uponor Varia Singe rura pojedyncza 90x8,2 / m x Uponor Varia Singe rura pojedyncza 110x10,0 / m cena/m d2 s/s1 d/d1 Uponor Varia Twin rura podwójna Eastyczne rury preizoowane, samokompensujące się. Przeznaczone do transportu wody grzewczej. Produkowane zgodnie z normą PN-EN "Sieci ciepłownicze - System preizoowanych rur giętkich - Część 3: Niezespoone pastikowe rury przewodowe; wymagania ogóne i metody badań", ae posiada cieńszą warstwę izoacji. Rury przewodowe: 2x poietyen sieciowany (eva PE-Xa S5.0) z warstwą antydyfuzyjną, maksymana temperatura pracy 95 C, ciśnienie projektowe 6 bar. Izoacja: wieowarstwowa, eastyczna, wykonana z zamkniętokomórkowego spienionego PE-X, odporna na starzenie. Karbowana rura osłonowa wykonana z PE-HD. Nr kat. dxs [mm] d1xs1 [mm] DN [mm] d2 [mm] Rg [m] M [kg] opis opakowanie x2.3 25x Uponor Varia Twin rura podwójna 2x25x2,3 / m x2.9 32x Uponor Varia Twin rura podwójna 2x32x2,9 / m x3.7 40x Uponor Varia Twin rura podwójna 2x40x3,7 / m x4.6 50x Uponor Varia Twin rura podwójna 2x50x4,6 / m cena/m Preizoowane EEI-PL

168 Sieci preizoowane Uponor > Rury preizoowane Uponor Rury preizoowane Uponor d2 Uponor Aqua Singe rura pojedyncza Eastyczne rury preizoowane, samokompensujące się. Przeznaczone do transportu ciepłej wody użytkowej. Produkowane zgodnie z normą PN-EN "Sieci ciepłownicze - System preizoowanych rur giętkich - Część 3: Niezespoone pastikowe rury przewodowe; wymagania ogóne i metody badań." Rura przewodowa: poietyen sieciowany (PE-Xa S3.2), maksymana temperatura pracy 95 C, ciśnienie projektowe 10 bar. Izoacja: wieowarstwowa, eastyczna, wykonana z zamkniętokomórkowego spienionego PE-X, odporna na starzenie. Karbowana rura osłonowa wykonana z PE-HD. Nr kat. dxs [mm] DN [mm] d2 [mm] Rg [m] M [kg] opis opakowanie Uponor Aqua Singe rura pojedyncza x x3,5 / m Uponor Aqua Singe rura pojedyncza x x4,4 / m Uponor Aqua Singe rura pojedyncza x x5,5 / m Uponor Aqua Singe rura pojedyncza x x6,9 / m Uponor Aqua Singe rura pojedyncza x x8,7 / m Uponor Aqua Singe rura pojedyncza x x10,3 / m Uponor Aqua Singe rura pojedyncza x x12,3 / m Uponor Aqua Singe rura pojedyncza x x15,1 / m cena/m d2 (W) (C) Uponor Aqua Twin rura podwójna Eastyczne rury preizoowane, samokompensujące się. Przeznaczone do transportu ciepłej wody użytkowej. Produkowane zgodnie z normą PN-EN "Sieci ciepłownicze - System preizoowanych rur giętkich - Część 3: Niezespoone pastikowe rury przewodowe; wymagania ogóne i metody badań." Rury przewodowe: 2x poietyen sieciowany (PE-Xa S3.2), maksymana temperatura pracy 95 C, ciśnienie projektowe 10 bar. Izoacja: wieowarstwowa, eastyczna, wykonana z zamkniętokomórkowego spienionego PE-X, odporna na starzenie. Karbowana rura osłonowa wykonana z PE-HD. Preizoowane Nr kat. dxs [mm] d1xs1 [mm] DN [mm] d2 [mm] Rg [m] M [kg] opis opakowanie Uponor Aqua Twin rura podwójna x3.5 25x x3,5-25x3,5 / m Uponor Aqua Twin rura podwójna x4.4 25x x4,4-25x3,5 / m Uponor Aqua Twin rura podwójna x5.5 25x x5,5-25x3,5 / m Uponor Aqua Twin rura podwójna x6.9 25x x6,9-25x3,5 / m Uponor Aqua Twin rura podwójna x6.9 32x x6,9-32x4,4 / m Uponor Aqua Twin rura podwójna x5.5 32x x5,5-32x4,4/ m Uponor Aqua Twin rura podwójna x6.9 40x x6,9-40x5,5/ m Uponor Aqua Twin rura podwójna x6.9 50x x6,9-50x6,9/ m cena/m EEI-PL-01.13

169 Sieci preizoowane Uponor > Rury preizoowane Uponor Rury preizoowane Uponor d2 Uponor Aqua Midi Singe rura pojedyncza Eastyczne rury preizoowane, samokompensujące się. Przeznaczone do transportu ciepłej wody użytkowej. Produkowane zgodnie z normą PN-EN "Sieci ciepłownicze - System preizoowanych rur giętkich - Część 3: Niezespoone pastikowe rury przewodowe; wymagania ogóne i metody badań", ae posiada cieńszą warstwę izoacji. Rura przewodowa: poietyen sieciowany (PE-Xa S3.2), maksymana temperatura pracy 95 C, ciśnienie projektowe 10 bar. Izoacja: wieowarstwowa, eastyczna, wykonana z zamkniętokomórkowego spienionego PE-X, odporna na starzenie. Karbowana rura osłonowa wykonana z PE-HD. NOWOŚĆ NOWOŚĆ NOWOŚĆ NOWOŚĆ NOWOŚĆ NOWOŚĆ Nr kat. s [mm] DN [mm] d2 [mm] Rg [m] M [kg] opis opakowanie x Uponor Aqua Midi Singe rura pojedyncza 40x5,5 / m x Uponor Varia Singe rura pojedyncza 50x6,9 / m x Uponor Varia Singe rura pojedyncza 63x8,6 / m x Uponor Varia Singe rura pojedyncza 75x10,3 / m x Uponor Varia Singe rura pojedyncza 90x12,3 / m x Uponor Varia Singe rura pojedyncza 110x15,1 / m Dostępne od ipca 2013 r. cena/m d2 s/s1 d/d1 Uponor Aqua Midi Twin rura podwójna Eastyczne rury preizoowane, samokompensujące się. Przeznaczone do transportu ciepłej wody użytkowej. Produkowane zgodnie z normą PN-EN "Sieci ciepłownicze - System preizoowanych rur giętkich - Część 3: Niezespoone pastikowe rury przewodowe; wymagania ogóne i metody badań", ae posiada cieńszą warstwę izoacji. Rury przewodowe: 2x poietyen sieciowany (PE-Xa S3.2), maksymana temperatura pracy 95 C, ciśnienie projektowe 10 bar. Izoacja: wieowarstwowa, eastyczna, wykonana z zamkniętokomórkowego spienionego PE-X, odporna na starzenie. Karbowana rura osłonowa wykonana z PE-HD. NOWOŚĆ NOWOŚĆ NOWOŚĆ NOWOŚĆ Nr kat. dxs [mm] d1xs1 [mm] DN [mm] d2 [mm] Rg [m] M [kg] opis opakowanie cena/m x5.5 25x Uponor Aqua Midi Twin rura podwójna 40x5,5-25x3,5 / m x5.5 32x Uponor Aqua Midi Twin rura podwójna 40x5,5-32x4,4 / m x6.9 32x Uponor Aqua Midi Twin rura podwójna 50x6,9-32x4,4 / m x6.9 40x Uponor Aqua Midi Twin rura podwójna 50x6,9-40x5,5 / m Dostępne od ipca 2013 r. d2 (H) (C) (W) (H) s/s1 d/d1 Uponor Quattro rura poczwórna Eastyczne rury preizoowane, samokompensujące się. Przeznaczone do transportu wody grzewczej oraz ciepłej wody użytkowej. Produkowane zgodnie z normą PN-EN "Sieci ciepłownicze - System preizoowanych rur giętkich - Część 3: Niezespoone pastikowe rury przewodowe; wymagania ogóne i metody badań." Rury przewodowe: 2x poietyen sieciowany (eva PE-Xa S5.0) + 2x poietyen sieciowany (PE-Xa S3.2), maksymana temperatura pracy 95 C, ciśnienie projektowe 6/10 bar. Izoacja: wieowarstwowa, eastyczna, wykonana z zamkniętokomórkowego spienionego PE-X, odporna na starzenie. Karbowana rura osłonowa wykonana z PE-HD. Preizoowane Nr kat. dxs [mm] d1xs1 [mm] d2 [mm] Rg [m] M [kg] opis opakowanie Uponor Quattro rura poczwórna 2x25x2.3 2x25x x25x2,3-2x25x3,5 / m Uponor Quattro rura poczwórna 2x32x2.9 2x25x x32x2,9-2x25x3,5 / m Uponor Quattro rura poczwórna 2x32x2.9 32x4.4+25x x32x2,9-32x4,4-25x3,5 / m Uponor Quattro rura poczwórna 2x32x2.9 2x32x x32x2,9-2x32x4,4/ m Uponor Quattro rura poczwórna 2x40x3.7 2x40x x40x3,7-2x40x5,5/ m cena/m EEI-PL

170 Sieci preizoowane Uponor > Rury preizoowane Uponor Rury preizoowane Uponor d2 Uponor Supra rura 16 bar Eastyczne rury preizoowane, samokompensujące się. Przeznaczone do transportu zimnej wody oraz innech mediów. Produkowane zgodnie z normą PN-EN "Sieci ciepłownicze - System preizoowanych rur giętkich - Część 3: Niezespoone pastikowe rury przewodowe; wymagania ogóne i metody badań." Rura przewodowa: poietyen PE-HD (PE 100), zakres temperatury pracy od -10 do +40 C, maksymane ciśnienie projektowe 16 bar da temperatury pracy +20 C. Izoacja: wieowarstwowa, eastyczna, wykonana z zamkniętokomórkowego spienionego PE-X, odporna na starzenie. Karbowana rura osłonowa wykonana z PE-HD. Nr kat. dxs [mm] DN [mm] d2 [mm] Rg [m] M [kg] opis opakowanie Uponor Supra rura 16 bar x x2,3 / m Uponor Supra rura 16 bar x x2,9 / m Uponor Supra rura 16 bar x x3,7 / m Uponor Supra rura 16 bar x x4,6 / m Uponor Supra rura 16 bar x x5,8 / m Uponor Supra rura 16 bar x x6,8 / m Uponor Supra rura 16 bar x x8,2 / m Uponor Supra rura 16 bar x x10,0 / m cena/m d2 Uponor Supra Pus rura 16 bar Eastyczne rury preizoowane, samokompensujące się. Przeznaczone do transportu zimnej wody oraz innech mediów. Produkowane zgodnie z normą PN-EN "Sieci ciepłownicze - System preizoowanych rur giętkich - Część 3: Niezespoone pastikowe rury przewodowe; wymagania ogóne i metody badań." Wyposażone w samoreguujący kabe przeciwmroźny w koorze zieonym. Rura przewodowa: poietyen PE-HD (PE 100), zakres temperatury pracy od -10 do +40 C, maksymane ciśnienie projektowe 16 bar da temperatury pracy +20 C. Izoacja: wieowarstwowa, eastyczna, wykonana z zamkniętokomórkowego spienionego PE-X, odporna na starzenie. Karbowana rura osłonowa wykonana z PE-HD. Preizoowane Nr kat. dxs [mm] DN [mm] d2 [mm] Rg [m] M [kg] opis opakowanie Uponor Supra Pus rura 16 bar x x2,3 / m Uponor Supra Pus rura 16 bar x x2,9 / m Uponor Supra Pus rura 16 bar x x3,7 / m Uponor Supra Pus rura 16 bar x x4,6 / m Uponor Supra Pus rura 16 bar x x5,8 / m Uponor Supra Pus rura 16 bar x x6,8 / m Uponor Supra Pus rura 16 bar x x8,2 / m Uponor Supra Pus rura 16 bar x x10,0 / m cena/m EEI-PL-01.13

171 Sieci preizoowane Uponor > Akcesoria da rur preizoowanych Uponor Akcesoria da rur preizoowanych Uponor Uponor Supra Pus zestaw podłączeniowy Zestaw zawiera eementy służące do podłączenia kaba przeciwmroźnego z przewodem zasiającym (sterowanie Supra Pus i czujnik), oraz do zakończenia kaba przeciwmroźnego, a także końcówki gumowe. Złączki da rur przewodowych nie są zawarte w zestawie. Nr kat. d [mm] d2 [mm] M [kg] opis opakowanie Uponor Supra Pus zestaw podłączeniowy /68 1 szt. Uponor Supra Pus zestaw podłączeniowy /140 1 szt. Uponor Supra Pus zestaw podłączeniowy /175 1 szt. Uponor Supra Pus zestaw podłączeniowy /175 1 szt. Uponor Supra Pus zestaw podłączeniowy /200 1 szt. cena/szt Uponor Supra Pus zestaw połączeniowy Kompetny zestaw do połączeń kaba. Nr kat. M [kg] opis opakowanie Uponor Supra Pus 1 zestaw połączeniowy da połączenia 2 zakończenie kaba 1 szt. Uponor Supra Pus 3 zestaw połączeniowy da połączenia trójnikowego kaba 1 szt. Uponor Supra Pus 3 zestaw połączeniowy da połączenia kaba 1 szt. cena/szt d2 1 Uponor końcówka gumowa Singe Końcówka gumowa wykonana z EPDM z kwasoodpornym, nierdzewnym pierścieniem zaciskającym do zabezpieczenia izoacji na końcu rury preizoowanej. W kompecie O-ring zakładany na drugi karb rury osłonowej. Montaż końcówek jest warunkiem koniecznym otrzymania gwarancji na Sieci preizoowane Uponor. Nr kat. d [mm] przyłącza [szt.] d2 [mm] [mm] 1 [mm] M [kg] opis opakowanie Uponor końcówka gumowa Singe /68 1 szt Uponor końcówka gumowa Singe /140 1 szt Uponor końcówka gumowa Singe z pierścieniem, da /175 1 szt Uponor końcówka gumowa Singe /140 1 szt Uponor końcówka gumowa Singe /175 1 szt Uponor końcówka gumowa Singe /200 1 szt Uponor końcówka gumowa Singe /175 1 szt Uponor końcówka gumowa Singe /90 1 szt. d cena/szt Preizoowane EEI-PL

172 Sieci preizoowane Uponor > Akcesoria da rur preizoowanych Uponor Akcesoria da rur preizoowanych Uponor d2 1 d Uponor końcówka gumowa Twin Końcówka gumowa wykonana z EPDM z kwasoodpornym, nierdzewnym pierścieniem zaciskającym do zabezpieczenia izoacji na końcu rury preizoowanej. W kompecie O-ring zakładany na drugi karb rury osłonowej. Montaż końcówek jest warunkiem koniecznym otrzymania gwarancji na Sieci preizoowane Uponor. Nr kat. d [mm] d1 [mm] d2 [mm] przyłącza [szt.] [mm] [mm] M [kg] opis opakowanie Uponor końcówka gumowa Twin /140 1 szt. Uponor końcówka gumowa Twin /175 1 szt. Uponor końcówka gumowa Twin /175 1 szt. Uponor końcówka gumowa Twin /200 1 szt. cena/szt d2 1 d Uponor końcówka gumowa Quattro Końcówka gumowa wykonana z EPDM z kwasoodpornym, nierdzewnym pierścieniem zaciskającym do zabezpieczenia izoacji na końcu rury preizoowanej. W kompecie O-ring zakładany na drugi karb rury osłonowej. Montaż końcówek jest warunkiem koniecznym otrzymania gwarancji na Sieci preizoowane Uponor. Nr kat d [mm] przyłącza [szt.] d2 [mm] [mm] [mm] M [kg] opis opakowanie Uponor końcówka gumowa Quattro /175 1 szt. Uponor końcówka gumowa Quattro 32+40/200 1 szt. cena/szt Uponor końcówka termokurcziwa Twin Końcówka termokurcziwa do zabezpieczenia izoacji na końcu rury preizoowanej. Montaż końcówek jest warunkiem koniecznym otrzymania gwarancji na Sieci preizoowane Uponor. Przeznaczona da rury Aqua Midi Twin 50x6.9-32x4.4/140. Preizoowane Nr kat. d [mm] d2 [mm] opis opakowanie cena/szt. Uponor końcówka termokurcziwa Twin NOWOŚĆ /140 1 szt Dostępna od ipca 2013 r. Uponor zestaw izoacyjny T Zestaw do izoacji połączeń trójnikowych zarówno rur pojedynczych jak i podwójnych. W kompecie śruby oraz siikon uszczeniający. d d 1 d 2 b Nr kat. d [mm] d1 [mm] d2 [mm] [mm] b [mm] M [kg] opis opakowanie Uponor zestaw izoacyjny T /175/140 1 szt. cena/szt EEI-PL-01.13

173 Sieci preizoowane Uponor > Akcesoria da rur preizoowanych Uponor Akcesoria da rur preizoowanych Uponor Uponor zestaw izoacyjny koana Zestaw do izoacji koana. W kompecie śruby oraz siikon uszczeniający. b d d 1 d 2 Nr kat. d [mm] d1 [mm] d2 [mm] [mm] b [mm] M [kg] opis opakowanie Uponor zestaw izoacyjny koana /175/140 1 szt. cena/szt Uponor zestaw izoacyjny mufy Zestaw do izoacji połączenia mufowego. W kompecie śruby oraz siikon uszczeniający. b d d 1 d 2 Nr kat. d [mm] d1 [mm] d2 [mm] [mm] b [mm] M [kg] opis opakowanie Uponor zestaw izoacyjny mufy /175/140 1 szt. cena/szt b d Uponor zestaw izoacyjny H Zestaw do izoacji przejść z rur pojedynczych na rurę podwójną. W kompecie śruby oraz siikon uszczeniający. Preizoowane d 1 d 2 Nr kat. d [mm] d1 [mm] d2 [mm] [mm] b [mm] M [kg] opis opakowanie Uponor zestaw izoacyjny H /175/140 1 szt. cena/szt EEI-PL

174 Sieci preizoowane Uponor > Akcesoria da rur preizoowanych Uponor Akcesoria da rur preizoowanych Uponor d d1 Uponor pierścienie redukcyjne Pierścienie redukcyjne do zestawów izoacji muf i trójników da rur o średnicy rury osłonowej 68 mm. Nr kat. d [mm] d1 [mm] [mm] M [kg] opis opakowanie Uponor pierścienie redukcyjne /68 1 szt. Uponor pierścienie redukcyjne /90 1 szt. cena/szt Uponor studzienka z 6 wyjściami Studnia do montażu zaworów odcinających oraz montażu odejść rur pojedynczych, podwójnych i poczwórnych, gdy nie ma możiwości zastosowania zestawów do izoacji trójnika ub zestawu izoacyjnego H. h d d1 Nr kat d [mm] przyłącza [szt.] d1 [mm] h [mm] [mm] M [kg] opis opakowanie Uponor studzienka z 6 wyjściami 6x140/175/200 1 szt. Uponor studzienka z 8 wyjściami 8x140/175/200 1 szt. cena/szt Preizoowane Uponor rękaw termokurcziwy Opaska termokurcziwa do zabezpieczenia miejsca wejścia rury preizoowanej do studzienki połączeniowej. d Nr kat d [mm] [mm] M [kg] 0,20 0,25 0,30 opis Uponor rękaw termokurcziwy da sudzienki połączeniowej 140 Uponor rękaw termokurcziwy da sudzienki połączeniowej 175 Uponor rękaw termokurcziwy da sudzienki połączeniowej 175 opakowanie 1 szt. 1 szt. 1 szt. cena/szt EEI-PL-01.13

175 Sieci preizoowane Uponor > Akcesoria da rur preizoowanych Uponor Akcesoria da rur preizoowanych Uponor d1 d Uponor ciśnieniowy rękaw przejścia przez mur Eement uszczeniający wykonany ze stai kwasoodpornej, nierdzewnej oraz pierścieni EPDM do przejścia przez mur w miejscach o wysokim poziomie wód gruntowych. Nr kat. d [mm] d1 [mm] [mm] M [kg] opis opakowanie Uponor rękaw do przejścia przez mur ciśnieniowy szt. Uponor rękaw do przejścia przez mur ciśnieniowy szt. Uponor rękaw do przejścia przez mur ciśnieniowy szt. cena/szt Uponor dodatkowa wkładka uszczeniająca d1 d Dodatkowy eement uszczeniający wykonany ze stai kwasoodpornej, nierdzewnej oraz pierścienia EPDM do przejścia przez mur w miejscach o wysokim poziomie wód gruntowych, stosowany w przypadku braku prostopadłości rury przy wejściu do budynku. Przeznaczony do stosowania tyko z ciśnieniowym rękawem przejścia przez mur. Nr kat. d [mm] d1 [mm] [mm] M [kg] opis opakowanie Uponor dodatkowa wkładka uszczeniająca do przejścia przez mur, szt Uponor dodatkowa wkładka uszczeniająca do przejścia przez mur, szt Uponor dodatkowa wkładka uszczeniająca do przejścia przez mur, szt. cena/szt d1 Uponor rura fibrowo-cementowa Fibrowo-cementowy przepust do przejścia przez mur w miejscach o wysokim poziomie wód gruntowych. Nr kat. d [mm] d1 [mm] [mm] M [kg] opis opakowanie Uponor rura fibrowo-cementowa do przejścia przez mur, szt. Uponor rura fibrowo-cementowa do przejścia przez mur, szt. Uponor rura fibrowo-cementowa do przejścia przez mur, szt. Uponor żywica epoksydowa cena/szt Służy do pokrycia otworu w betonowej ścianie wodoodpornej przed użyciem Uponor ciśnieniowego rękawa przejścia przez mur. Preizoowane Nr kat. M [kg] opis opakowanie Uponor żywica epoksydowa kg/3.5 m2 1 kp. cena/szt EEI-PL

176 Sieci preizoowane Uponor > Akcesoria da rur preizoowanych Uponor Akcesoria da rur preizoowanych Uponor Uponor standardowy rękaw przejścia przez mur Przepust do przejścia przez mur w miejscach o niskim poziomie wód gruntowych. d1 d Nr kat. d [mm] d1 [mm] [mm] M [kg] opis opakowanie Uponor rękaw do przejścia przez mur standardowy, 68 1 szt. Uponor rękaw do przejścia przez mur standardowy, 90 1 szt. Uponor rękaw do przejścia przez mur standardowy, szt. Uponor rękaw do przejścia przez mur standardowy, 175/200 1 szt. cena/szt Uponor naprawczy rękaw termokurcziwy Rękaw naprawczy do uszkodzeń mechanicznych rury osłonowej. d Preizoowane Nr kat. [mm] d [mm] d1 [mm] d2 [mm] M [kg] opis opakowanie Uponor naprawczy rękaw termokurcziwy /68 L=650MM 1 szt. Uponor naprawczy rękaw termokurcziwy /175/ /175/140 L=700MM 1 szt. cena/szt EEI-PL-01.13

177 Sieci preizoowane Uponor > Złączki Uponor Wipex Złączki Uponor Wipex I I 1 GZ AG Uponor WIPEX złączka S5.0 Wykonana z mosiądzu odpornego na wypłukiwanie cynku z gwintem zewnętrznym, skręcana śrubą ze stai kwasoodpornej, nierdzewnej. Nr kat. d [mm] GZ [ca] s [mm] p [bar] [mm] 1 [mm] M [kg] opis opakowanie Uponor WIPEX złączka S G x2,3-1" GZ 1 szt Uponor WIPEX złączka S G x2,9-1" GZ 1 szt Uponor WIPEX złączka S G 11/ x3,7-1 1/4" GZ 1 szt Uponor WIPEX złączka S G 11/ x4,6-1 1/4" GZ 1 szt Uponor WIPEX złączka S G x5,8-2" GZ 1 szt Uponor WIPEX złączka S G x6,8-2" GZ 1 szt Uponor WIPEX złączka S G x8,2-3" GZ 1 szt. Uponor WIPEX złączka S G x10-3" GZ 1 szt. cena/szt I I 1 GZ AG Uponor WIPEX złączka S3.2 z gwintem zewnętrznym Wykonana z mosiądzu odpornego na wypłukiwanie cynku z gwintem zewnętrznym, skręcana śrubą ze stai kwasoodpornej, nierdzewnej. Nr kat. d [mm] GZ [ca] s [mm] p [bar] [mm] 1 [mm] M [kg] opis opakowanie Uponor WIPEX złączka S3.2 z gwintem 25 G x3,5-1" GZ 1 szt Uponor WIPEX złączka S3.2 z gwintem 32 G x4,4-1" GZ 1 szt Uponor WIPEX złączka S3.2 z gwintem 40 G 11/ x5,5-1 1/4" GZ 1 szt Uponor WIPEX złączka S3.2 z gwintem 50 G 11/ x6,9-1 1/4" GZ 1 szt. Uponor WIPEX złączka S3.2 z gwintem G x8,7-2" GZ 1 szt Uponor WIPEX złączka S3.2 z gwintem 75 G x10,3-2" GZ 1 szt Uponor WIPEX złączka S3.2 z gwintem 90 G x12,3-3" GZ 1 szt. Uponor WIPEX złączka S3.2 z gwintem G x15,1-3" GZ 1 szt. cena/szt Preizoowane EEI-PL

178 Sieci preizoowane Uponor > Złączki Uponor Wipex Złączki Uponor Wipex Uponor WIPEX złączka dwustronna S5.0 Wykonana z mosiądzu odpornego na wypłukiwanie cynku, skręcana śrubami ze stai kwasoodpornej, nierdzewnej. Nr kat. d [mm] s [mm] p [bar] [mm] M [kg] opis opakowanie Uponor WIPEX złączka dwustronna S x2,3-25x2,3 1 szt. Uponor WIPEX złączka dwustronna S x2,9-32x2,9 1 szt. Uponor WIPEX złączka dwustronna S x3,7-40x3,7 1 szt. Uponor WIPEX złączka dwustronna S x4,6-50x4,6 1 szt. Uponor WIPEX złączka dwustronna S x5,8-63x5,8 1 szt. Uponor WIPEX złączka dwustronna S x6,8-75x6,8 1 szt. Uponor WIPEX złączka dwustronna S x8,2-90x8,2 1 szt. Uponor WIPEX złączka dwustronna S x10-110x10 1 szt. cena/szt Uponor WIPEX złączka dwustronna S3.2 Wykonana z mosiądzu odpornego na wypłukiwanie cynku, skręcana śrubami ze stai kwasoodpornej, nierdzewnej. Preizoowane Nr kat. d [mm] s [mm] [mm] M [kg] opis opakowanie Uponor WIPEX złączka dwustronna S x3,5-25x3,5 1 szt. Uponor WIPEX złączka dwustronna S x4,4-32x4,4 1 szt. Uponor WIPEX złączka dwustronna S x5,5-40x5,5 1 szt. Uponor WIPEX złączka dwustronna S x6,9-50x6,9 1 szt. Uponor WIPEX złączka dwustronna S x8,7-63x8,7 1 szt. GW IG z z Uponor WIPEX trójnik cena/szt Wykonany z mosiądzu odpornego na wypłukiwanie cynku. W zestawie z trzema O-ringami wykonanymi z EPDM. z Nr kat. GW [ca] z [mm] M [kg] DN [mm] p [bar] opis opakowanie Uponor WIPEX trójnik G " GW-1" GW-1" GW 1 szt. Uponor WIPEX trójnik G 11/ /4" GW-1 1/4" GW-1 1/4" GW 1 szt. Uponor WIPEX trójnik G " GW-2" GW-2" GW 1 szt. Uponor WIPEX trójnik G " GW-3" GW-3" GW 1 szt. cena/szt EEI-PL-01.13

179 Sieci preizoowane Uponor > Złączki Uponor Wipex Złączki Uponor Wipex z GW IG Uponor WIPEX koano Wykonane z mosiądzu odpornego na wypłukiwanie cynku. W zestawie z dwoma O-ringami wykonanymi z EPDM. I Nr kat. GW [ca] [mm] z [mm] M [kg] DN [mm] p [bar] opis opakowanie Uponor WIPEX Koano G " GW-1" GW 1 szt. Uponor WIPEX Koano G 11/ /4" GW-1 1/4" GW 1 szt. Uponor WIPEX Koano G " GW-2" GW 1 szt. Uponor WIPEX Koano G " GW-3" GW 1 szt. cena/szt GW IG Uponor WIPEX mufa Wykonana z mosiądzu odpornego na wypłukiwanie cynku. W zestawie z dwoma O-ringami wykonanymi z EPDM. Z Nr kat. GW [ca] z [mm] M [kg] DN [mm] p [bar] opis opakowanie Uponor WIPEX mufa G " GW-1" GW 1 szt. Uponor WIPEX mufa G 11/ /4" GW-1 1/4" GW 1 szt. Uponor WIPEX mufa G " GW-2" GW 1 szt. Uponor WIPEX mufa G " GW-3" GW 1 szt. cena/szt Preizoowane EEI-PL

180 Sieci preizoowane Uponor > Złączki Uponor Wipex Złączki Uponor Wipex GZ AG GW IG Uponor WIPEX złączka redukcyjna Wykonana z mosiądzu odpornego na wypłukiwanie cynku. W zestawie z O-ringiem wykonanym z EPDM. Z Nr kat. GZ [ca] GW [ca] z [mm] M [kg] p [bar] opis opakowanie Złączka redukcyjna Uponor Wipex / /4 GZ-1 GW 1 szt. Złączka redukcyjna Uponor Wipex GZ-1 GW 1 szt. Złączka redukcyjna Uponor Wipex / GZ-1 1/4 GW 1 szt. Złączka redukcyjna Uponor Wipex GZ-1 GW 1 szt. Złączka redukcyjna Uponor Wipex / GZ-1 1/4 GW 1 szt. Złączka redukcyjna Uponor Wipex GZ-2 GW 1 szt. cena/szt ds k GW IG Uponor WIPEX kołnierz Do połączeń kołnierzowych, wykonany z mosiądzu odpornego na wypłukiwanie cynku z gwintem wewnętrznym. W zestawie z O-ringiem wykonanym z EPDM. Preizoowane Nr kat. DN [mm] GW [ca] ds [mm] k [mm] otwory [szt.] p [bar] M [kg] opis opakowanie Uponor WIPEX kołnierz F25/4-85 / 1" GW 1 szt. Uponor WIPEX kołnierz / F32/4-100 / 1 1/4" GW 1 szt. Uponor WIPEX kołnierz F50/4-125 / 2" GW 1 szt. Uponor WIPEX kołnierz F80/8-160 / 3" GW 1 szt. cena/szt EEI-PL-01.13

181 Sieci preizoowane Uponor > Złączki Uponor Wipex Złączki Uponor Wipex Uponor WIPEX tueja ustaająca Tueja ustaająca da punktów stałych. Wykonana z mosiądzu odpornego na wypłukiwanie cynku. W zestawie z O-ringiem wykonanym z EPDM. GZ AG GW IG z Nr kat. GZ [ca] GW [ca] z [mm] M [kg] DN [mm] p [bar] opis opakowanie Uponor WIPEX tueja ustaająca R 1 G " GW-1" GZ 1 szt. Uponor WIPEX tueja ustaająca R 11/4 G 11/ /4" GW-1 1/4" GZ 1 szt. Uponor WIPEX tueja ustaająca R 2 G " GW-2" GZ 1 szt. Uponor WIPEX tueja ustaająca R 3 G " GW-3" GZ 1 szt. cena/szt Uponor WIPEX nype Wykonany z mosiądzu odpornego na wypłukiwanie cynku. Nr kat. GZ [ca] GZ1 [ca] d [mm] d1 [mm] M [kg] p [bar] opis opakowanie Uponor WIPEX nype 1" GZ-1" GZ 1 szt / Uponor WIPEX nype 1 1/4" GZ-1" GZ 1 szt /4 11/ Uponor WIPEX nype 1 1/4" GZ-1 1/4" GZ 1 szt Uponor WIPEX nype 2" GZ-1" GZ 1 szt / Uponor WIPEX nype 2" GZ-1 1/4" GZ 1 szt Uponor WIPEX nype 2" GZ-2" GZ 1 szt Uponor WIPEX nype 3" GZ - 1" GZ 1 szt / Uponor WIPEX nype 3" GZ-1 1/4" GZ 1 szt Uponor WIPEX nype 3" GZ-2" GZ 1 szt Uponor WIPEX nype 3" GZ-3" GZ 1 szt. cena/szt Preizoowane EEI-PL

182 Sieci preizoowane Uponor > Akcesoria da rur preizoowanych Uponor Akcesoria da rur preizoowanych Uponor b Taśma ostrzegawcza Uponor, czerwona Taśma ostrzegawcza z napisem Uponor i symboami. Długość taśmy 250m. L Nr kat. [m] b [mm] M [kg] opis opakowanie Uponor taśma ostrzegawcza, czerwona W=40mm, L=250 m 1 szt. cena/szt Uponor uniwersane narzędzie do fazowania Narzędzie do fazowania wszystkich rur Uponor MLC i Uponor PE-Xa. Nr kat. opis opakowanie cena/szt. Uponor uniwersane narzędzie do fazowania NOWOŚĆ szt Uponor podajnik do rozwijania Podajnik do rozwijania rur preizoowanych Uponor Nr kat. d [mm] M [kg] opis opakowanie Uponor podajnik do rozwijania szt. cena/szt Preizoowane b L Uponor taśma termokurcziwa Przeznaczona do naprawy niewiekich uszkodzeń mechanicznych rury osłonowej. Nr kat. [m] b [mm] M [kg] opis opakowanie Uponor taśma termokurcziwa max W=255 mm 30 m cena/m Uponor taśma mocująca Taśma mocująca z napisem Uponor o długości 200 m. Nr kat. M [kg] opis opakowanie Uponor taśma mocująca L=200 m 200 m cena/m EEI-PL-01.13

183 System koektorów gruntowych Uponor KATALOG PRODUKTOWY 2013 Koektory EEI-PL

184 System koektorów gruntowych Uponor > Spis treści Spis treści Oznaczenia Koektory gruntowe poziome Uponor Koektory gruntowe poziome Uponor Koektory gruntowe pionowe Uponor Koektory gruntowe pionowe Uponor Katki energetyczne Uponor Katki energetyczne Uponor Koektory paowe Uponor Koektory paowe Uponor Rury zasiające Uponor Rury zasiające koektory Uponor Rury preizoowane Uponor PE Złączki Uponor System chłodzenia pasywnego Uponor Zestaw mieszający Uponor EPG Koektory Ceny w kataogu podano w PLN. Ceny nie zawierają podatku VAT. Ceny obowiązują od r. 184 EEI-PL-01.13

185 System koektorów gruntowych Uponor > Oznaczenia Oznaczenia Skrót opakowanie opis typ [-] typ d [mm] średnica dxs [mm] średnica x grubość ścianki d1xs1 [mm] średnica1 x grubość ścianki1 DN [mm] średnica nominana GZ [ca] gwint zewnętrzny GW [ca] gwint wewnętrzny d1 [mm] średnica 1 d2 [mm] średnica 2 s [mm] grubość ścianki P [W] moc rzeczywista P/sił. [W] moc rzeczywista jednego siłownika U [V] napięcie robocze p [bar] ciśnienie Rg [m] promień gięcia r [mm] promień [mm] długość [m] długość w metrach 1 [mm] długość 1 M [kg] ciężar V [] pojemność b [mm] szerokość h [mm] wysokość A [m²] powierzchnia di [mm] średnica wewnętrzna do [mm] średnica zewnętrzna h [m] wysokość koor [-] koor Koektory EEI-PL

186 System koektorów gruntowych Uponor > Koektory gruntowe poziome Uponor Koektory gruntowe poziome Uponor Są to wymienniki ciepła, które są instaowane poziomo ub ukośnie w górnej warstwie gruntu (koektor powierzchniowy). Są to indywiduane obwody rurowe ub równoegłe pęte rur, które są zwyke instaowane obok budynku w warstwie gruntu. Korzyści Stosunkowo niskie koszty inwestycyjne Dobra wydajność roczna systemu Łatwy montaż Ideane rozwiązanie da domów jedno ub wieorodzinnych, jak również niewiekich budynków przemysłowych i komercyjnych Niewieka głębokość instaacji bez wpływu na stosunki wodne Eementy systemu Akcesoria systemowe Koektory poziome PE80 Zestawy mieszające Rury systemowe Energy PE-Xa Złączki Akcesoria Rozdzieacze Rury zasiające Koektory 186 EEI-PL-01.13

187 System koektorów gruntowych Uponor > Koektory gruntowe poziome Uponor Koektory gruntowe poziome Uponor Uponor Energy koektor poziomy PE80 Rury do zastosowań da koektorów poziomych. Rury PE80, 40x2,4 mm, PN8. Nr kat. d mm s mm m opis opakowanie cena/ szt. Uponor Energy koektor poziomy PE80 40x2,4mm, PN8, 100 m1 szt Uponor Energy koektor poziomy PE80 40x2,4mm, PN8, 150 m1 szt Uponor Energy koektor poziomy PE80 40x2,4mm, PN8, 200 m1 szt Uponor Energy koektor poziomy PE80 40x2,4mm, PN8, 250 m1 szt Uponor Energy koektor poziomy PE80 40x2,4mm, PN8, 300 m1 szt Uponor Energy koektor poziomy PE80 40x2,4mm, PN8, 350 m1 szt Uponor Energy koektor poziomy PE80 40x2,4mm, PN8, 400 m1 szt Uponor Energy koektor poziomy PE80 40x2,4mm, PN8, 450 m1 szt Uponor Energy koektor poziomy PE80 40x2,4mm, PN8, 500 m1 szt Uponor Energy PE-Xa rura Rury produkowane są z tenowo sieciowanego poietyenu (PE-Xa) wykorzystującego metodę Engea, zgodnie z normą PN-EN ISO Systemy przewodów rurowych z tworzyw sztucznych do instaacji wody zimnej i ciepłej, Usieciowany poietyen (PEX). Przeznaczonedo do stosowania da koektorów gruntowych. Pasiadają warstwę ochronną z czarnego PE, odporne 2 ata na promieniowanie UV. Typoszereg SDR 11. Temperatura pracy: -50 C do 95 C. Dopuszczone do zgrzewania eektrooporowego ze złączkami Uponor EF, PE100, PN16. Zgodnie z DVGW W możiwość układania bez podsypki z piasku. Nr kat. d mm s mm m opis opakowanie cena/ m Uponor Energy PE-Xa rura 25x m SDR 11, czarna w zwoju 50 m Uponor Energy PE-Xa rura 25x m SDR 11, czarna w zwoju 100 m Uponor Energy PE-Xa rura 25x m SDR 11, czarna w zwoju 200 m Uponor Energy PE-Xa rura 32x m SDR 11, czarna w zwoju 50 m Uponor Energy PE-Xa rura 32x m SDR 11, czarna w zwoju 100 m Uponor Energy PE-Xa rura 32x m SDR 11, czarna w zwoju 150 m Uponor Energy PE-Xa rura 32x m SDR 11, czarna w zwoju 200 m Uponor Energy PE-Xa rura 40x m SDR 11, czarna w zwoju 50 m Uponor Energy PE-Xa rura 40x m SDR 11, czarna w zwoju 100 m Uponor Energy PE-Xa rura 40x m SDR 11, czarna w zwoju 200 m Koektory EEI-PL

188 System koektorów gruntowych Uponor > Koektory gruntowe pionowe Uponor Koektory gruntowe pionowe Uponor Są to wymienniki ciepła, które są instaowane pionowo ub ukośnie w gruncie. W tym rozwiązaniu jest umieszczany w odwiercie pojedynczy U-koektor ub podwójny U-koektor rurowy w kształcie itery U ub koncentrycznie z rurą wewnętrzną i zewnętrzną. Korzyści Typ koektorów gruntowych zajmujących stosunkowo mało miejsca Może być instaowane da różnych rodzajów podłoża Możiwe stosowanie da chłodzenia aktywnego i pasywnego oraz ogrzewania Ideane rozwiązanie da zastosowań mieszkaniowych i niemieszkaniowych Eementy systemu Akcesoria systemowe Koektory pionowe PE100 Zestawy mieszające Akcesoria Złączki Rozdzieacze Rury zasiające Koektory 188 EEI-PL-01.13

189 System koektorów gruntowych Uponor > Koektory gruntowe pionowe Uponor Koektory gruntowe pionowe Uponor Uponor Energy koektor pionowy PE100 Koektor U-kształtny do zastosowań da odwiertów pionowych. Rury PE100, 40x2,4 mm, PN10; Koektor posiada wgrzane koano powrotne z uchem da obciążników. Nr kat. d mm s mm m x x x x x x x x x x x x x x x x x x x x x 250 opis opakowanie cena/ szt. Uponor Energy koektor pionowy PE100 40x2,4mm, PN10, 2x50 m1 szt Uponor Energy koektor pionowy PE100 40x2,4mm, PN10, 2x60 m1 szt Uponor Energy koektor pionowy PE100 40x2,4mm, PN10, 2x70 m1 szt Uponor Energy koektor pionowy PE100 40x2,4mm, PN10, 2x80 m1 szt Uponor Energy koektor pionowy PE100 40x2,4mm, PN10, 2x90 m1 szt Uponor Energy koektor pionowy PE100 40x2,4mm, PN10, 2x100 m1 szt Uponor Energy koektor pionowy PE100 40x2,4mm, PN10, 2x110 m1 szt Uponor Energy koektor pionowy PE100 40x2,4mm, PN10, 2x120 m1 szt Uponor Energy koektor pionowy PE100 40x2,4mm, PN10, 2x130 m1 szt Uponor Energy koektor pionowy PE100 40x2,4mm, PN10, 2x140 m1 szt Uponor Energy koektor pionowy PE100 40x2,4mm, PN10, 2x150 m1 szt Uponor Energy koektor pionowy PE100 40x2,4mm, PN10, 2x160 m1 szt Uponor Energy koektor pionowy PE100 40x2,4mm, PN10, 2x170 m1 szt Uponor Energy koektor pionowy PE100 40x2,4mm, PN10, 2x180 m1 szt Uponor Energy koektor pionowy PE100 40x2,4mm, PN10, 2x190 m1 szt Uponor Energy koektor pionowy PE100 40x2,4mm, PN10, 2x200 m1 szt Uponor Energy koektor pionowy PE100 40x2,4mm, PN10, 2x210 m1 szt Uponor Energy koektor pionowy PE100 40x2,4mm, PN10, 2x220 m1 szt Uponor Energy koektor pionowy PE100 40x2,4mm, PN10, 2x230 m1 szt Uponor Energy koektor pionowy PE100 40x2,4mm, PN10, 2x240 m1 szt Uponor Energy koektor pionowy PE100 40x2,4mm, PN10, 2x250 m1 szt Koektory EEI-PL

190 System koektorów gruntowych Uponor > Koektory gruntowe pionowe Uponor Eementy systemu Uponor Uponor końcówka gumowa koetora pionowego Końcówka gumowa Uponor z bachą staową przeznaczona do mocowana do przewodu przewodu pionowego koektora w ceu jego uszczenienia. Nr kat. d mm opis opakowanie cena/ szt. Uponor końcówka gumowa koetora pionowego ze staową płytą mm1 szt Uponor obciążnik Zaokrągony obciążnik z punktami do podnoszenia na górze oraz z uszami na końcu, płaszcz z PE wypełniony żeiwem. Nr kat. M kg opis opakowanie cena/ szt. Uponor obciążnik 10.5 kg1 szt Uponor obciążnik 25 kg1 szt Uponor Energy dystans 40 mm Dystans wewnętrzny koektorów U-kształtnych da śrenicy rury 40 mm. Nr kat opis opakowanie cena/ szt. Uponor Energy dystans 40 mm 50 szt Koektory 190 EEI-PL-01.13

191 System koektorów gruntowych Uponor > Katki energetyczne Uponor Katki energetyczne Uponor Są to wymienniki ciepła, które są instaowane pionowo ub ukośnie w gruncie. W tym rozwiązaniu jest umieszczany w odwiercie pojedynczy Ukoektor ub podwójny Ukoektor rurowy w kształcie itery U ub koncentrycznie z rurą wewnętrzną i zewnętrzną.. Korzyści Ekonomiczna i energetycznie efektywna forma pozyskiwania energii geotermanej Ideane rozwiązanie da domów jedno ub wieorodzinnych, jak również niewiekich budynków przemysłowych i komercyjnych Niewiekie zajmowanie powierzchni przy jednoczesnym dobrym wykorzystaniu objętości geby Równomierne pozyskiwanie ciepła Średnia głębokość montażu bez wpływu na wody gruntowe Eementy systemu Akcesoria systemowe Katki energetyczne Zestawy mieszające Akcesoria Złączki Rozdzieacze Rury zasiające Koektory EEI-PL

192 System koektorów gruntowych Uponor > Katki energetyczne Uponor Katki energetyczne Uponor Uponor Energy katka PE-Xa Stożkowy kształt: 2,4-1,4 m. Rury produkowane są z tenowo sieciowanego poietyenu (PE-Xa) wykorzystującego metodę Engea, zgodnie z normą PN-EN ISO Systemy przewodów rurowych z tworzyw sztucznych do instaacji wody zimnej i ciepłej, Usieciowany poietyen (PEX). Przeznaczonedo do stosowania da koektorów gruntowych. Pasiadają warstwę ochronną z czarnego PE, odporne 2 ata na promieniowanie UV. Typoszereg SDR 11. Temperatura pracy: -50 C do 95 C. Zawiera przyłączeniowy oodcinek rury da zasienia i powrotu. Dopuszczone do zgrzewania eektrooporowego ze złączkami Uponor EF, PE100, PN16. Zgodnie z DVGW W możiwość układania bez podsypki z piasku. Nr kat. d mm m h m opis opakowanie cena/ szt. Uponor Energy katka PE-Xa 32x2.9 długość rury 150 m1 szt Uponor Energy katka PE-Xa 32x2.9 XL długość rury 200 m1 szt Koektory 192 EEI-PL-01.13

193 System koektorów gruntowych Uponor > Koektory paowe Uponor Koektory paowe Uponor Są to wymienniki ciepła umieszczane w fundamentach paowych które są instaowane na powierzchniach o niedostatecznej wydajności. Pojedyncze ub kiku obiegów rurowych jest instaowanych w fundamencie paowym w kształcie itery U ub w kształcie spirai, meandra. Może to być wykonane w prefabrykowanych paach fundamentowych ub bezpośrednio na pacu budowy, gdzie układy rur są umieszczane w przygotowanych otworach, które ą następnie zaewane betonem. Korzyści Bardzo niewiekie dodatkowe koszty inwestycyjne w porównaniu do zwykłego paowania fundamentowego Wytrzymałe na nacisk i korozję Dostępne w każdej długości Ideane rozwiązanie da budownictwa mieszkaniowego i niemieszkaniowego Eementy systemu Akcesoria systemowe Rury Energy PE-Xa Zestawy mieszające Akcesoria Złączki Rozdzieacze Rury zasiające Koektory EEI-PL

194 System koektorów gruntowych Uponor > Koektory paowe Uponor Koektory paowe Uponor Uponor Energy PE-Xa rura Rury produkowane są z tenowo sieciowanego poietyenu (PE-Xa) wykorzystującego metodę Engea, zgodnie z normą PN-EN ISO Systemy przewodów rurowych z tworzyw sztucznych do instaacji wody zimnej i ciepłej, Usieciowany poietyen (PEX). Przeznaczonedo do stosowania da koektorów gruntowych. Pasiadają warstwę ochronną z czarnego PE, odporne 2 ata na promieniowanie UV. Typoszereg SDR 11. Temperatura pracy: -50 C do 95 C. Dopuszczone do zgrzewania eektrooporowego ze złączkami Uponor EF, PE100, PN16. Zgodnie z DVGW W możiwość układania bez podsypki z piasku. Nr kat. d mm s mm m opis opakowanie cena/ szt. Uponor Energy PE-Xa rura 20x m SDR 11, czarna w zwoju 50 m Uponor Energy PE-Xa rura 20x m SDR 11, czarna w zwoju 200 m Uponor Energy PE-Xa rura 20x m SDR 11, czarna w zwoju 100 m Uponor Energy PE-Xa rura 25x m SDR 11, czarna w zwoju 50 m Uponor Energy PE-Xa rura 25x m SDR 11, czarna w zwoju 100 m Uponor Energy PE-Xa rura 25x m SDR 11, czarna w zwoju 200 m Uponor Energy PE-Xa rura 32x m SDR 11, czarna w zwoju 50 m Uponor Energy PE-Xa rura 32x m SDR 11, czarna w zwoju 100 m Uponor Energy PE-Xa rura 32x m SDR 11, czarna w zwoju 150 m Uponor Energy PE-Xa rura 32x m SDR 11, czarna w zwoju 200 m Koektory 194 EEI-PL-01.13

195 System koektorów gruntowych Uponor > Rury zasiające Uponor Rury zasiające koektory Uponor Uponor Energy PE-Xa rura Rury produkowane są z tenowo sieciowanego poietyenu (PE-Xa) wykorzystującego metodę Engea, zgodnie z normą PN-EN ISO Systemy przewodów rurowych z tworzyw sztucznych do instaacji wody zimnej i ciepłej, Usieciowany poietyen (PEX). Przeznaczonedo do stosowania da koektorów gruntowych. Pasiadają warstwę ochronną z czarnego PE, odporne 2 ata na promieniowanie UV. Typoszereg SDR 11. Temperatura pracy: -50 C do 95 C. Dopuszczone do zgrzewania eektrooporowego ze złączkami Uponor EF, PE100, PN16. Zgodnie z DVGW W możiwość układania bez podsypki z piasku. Nr kat. d mm s mm m opis opakowanie cena/m Uponor Energy PE-Xa rura 25x2.3 SDR 11, czarna w zwoju 50 m50 m Uponor Energy PE-Xa rura 25x2.3 SDR 11, czarna w zwoju 100 m100 m Uponor Energy PE-Xa rura 25x2.3 SDR 11, czarna w zwoju 200 m200 m Uponor Energy PE-Xa rura 32x2.9 SDR 11, czarna w zwoju 50 m50 m Uponor Energy PE-Xa rura 32x2.9 SDR 11, czarna w zwoju 100 m100 m Uponor Energy PE-Xa rura 32x2.9 SDR 11, czarna w zwoju 150 m150 m Uponor Energy PE-Xa rura 32x2.9 SDR 11, czarna w zwoju 200 m200 m Uponor Energy PE-Xa rura 40x3.7 SDR 11, czarna w zwoju 50 m50 m Uponor Energy PE-Xa rura 40x3.7 SDR 11, czarna w zwoju 100 m100 m Uponor Energy PE-Xa rura 40x3.7 SDR 11, czarna w zwoju 200 m200 m Uponor Energy PE-Xa rura 50x4.6 SDR 11, czarna w zwoju 50 m50 m Uponor Energy PE-Xa rura 50x4.6 SDR 11, czarna w zwoju 100 m100 m Uponor Energy PE-Xa rura 50x4.6 SDR 11, czarna w zwoju 200 m200 m Rury preizoowane Uponor PE80 Uponor Energy rura preizoowana PE80 Preizoowana rura PE80 z karbowaną rurą osłonową. Przeznaczone do zasiania koektorów gruntowych poziomych i pionowych wykonanych z rur PE80 i PE100. Nr kat. d mm dxs mm DN mm d2 mm s mm Rg m m M kg x ,3 50 0, x , , x , , x , ,1 opis opakowanie cena/m Uponor Energy rura preizoowana PE80 40x2,4/68, L=50 m50 m Uponor Energy rura preizoowana PE80 40x2,4/68, L=100 m100 m Uponor Energy rura preizoowana PE80 40x2,4/68, L=200 m200 m Uponor Energy rura preizoowana PE m x3,8/14, L=100 m Koektory EEI-PL

196 System koektorów gruntowych Uponor > Rury zasiające Uponor Złączki Uponor Uponor EF złączka prosta Złączka eektrooporowa da rur Uponor PE80. Nr kat. typ - d mm PN8 40 opis opakowanie cena/ szt. Uponor EF złączka prosta 40 mm, PN8, da koektorów PE 801 szt Uponor EF złączka prosta Złączka eektrooporowa da rur Uponor PE100. Nr kat. typ - d mm PN10 40 opis opakowanie cena/ szt. Uponor EF złączka prosta 40 mm, PN10, da koektorów PE1 001 szt L A B d2 d 1 Uponor EF złączka Y Złączka eektrooporowe typu Y da łączenia z rurami Uponor PE-Xa. Łączy dwa przewody razem do jednego. Dwa wyjścia są wyposażone w spirae grzewcze da złączki eektrooporowej, jedeno wyjście bez spirai grzewczej. Da tego wyjścia konieczne jest zastosowanie dodatkowej złączki prostej eektrooporowej. Wykonana z PE100. Maksymana temperatura czynnika 40 C. L 1 H d1d Nr kat. d1 mm d2 mm opis opakowanie cena/ szt. Uponor EF złączka Y , PN16, da rur PE- Xa1 szt Uponor EF złączka Y , PN16, da rur PE- Xa1 szt Uponor EF złączka Y , PN16, da rur PE- Xa1 szt Koektory 196 EEI-PL-01.13

197 System koektorów gruntowych Uponor > Rury zasiające Uponor Złączki Uponor Uponor EF złączka prosta Złączka eektrooporowa prosta da łączenia z rurami Uponor PE-Xa. Wykonana z PE100. Maksymana temperatura czynnika 40 C. Nr kat. d mm opis opakowanie cena/ szt. Uponor EF złączka prosta 32 mm, PN16, da rur PE- Xa1 szt Uponor EF złączka prosta 40 mm, PN16, da rur PE- Xa1 szt Uponor EF złączka prosta 50 mm, PN16, da rur PE- Xa1 szt Uponor EF złączka U Złączka eektrooporowe typu U, 180 da łączenia z rurami Uponor PE-Xa. Wykonana z PE100. Posiada dwa U-kształtne koanka połączone śrubą, można je stosować oddzienie. Posiada ucho do odważników. Maksymana temperatura czynnika 40 C. d B L L 1 H H 1 L 2 Nr kat. d mm opis opakowanie zbiorcze opakowanie cena/ szt. Uponor EF złączka U 92 1 kp mm, da rur PE- Xa Uponor EF złączka U 72 1 kp mm, da rur PE- Xa Uponor EF złączka U 40 1 kp mm, da rur PE- Xa Złączki Uponor Q&E Do łączenia rur Uponor Energy PE-Xa kompet złączek Uponor Q&E znajduje się w rozdziae system Uponor PE-Xa, strony nr: 53-58, oraz narzędzia Uponor Q&E strony nr: Koektory EEI-PL

198 System koektorów gruntowych Uponor > Rury zasiające Uponor Rozdzieacze Uponor Uponor Energy rozdzieacz PE100 Posiada zawory kuowe na wyjściach w bece zasiającej i powrotnej. Możiwość podłączenia rurą 63 mm PE100 do pompy ciepła. Cena rozdzieacza obejmuje bekę zasiającą i powrotną. Nr kat opis opakowanie cena/ szt. Uponor Energy rozdzieacz PE100 2x40/63 mm, PN101 szt Uponor Energy rozdzieacz PE100 3x40/63 mm, PN101 szt Uponor Energy rozdzieacz PE100 4x40/63 mm, PN101 szt Uponor Energy rozdzieacz PE100 5x40/63 mm, PN101 szt Uponor Energy rozdzieacz PE100 6x40/63 mm, PN101 szt Uponor przemysłowy zestaw podstawowy G1 1/ Zestaw podstawowy rozdzieacza przemysłowego Uponor da montażu rozdzieacza przemysłowego, składa się z: - 2 szt. uchwyt ścienny krótki - 2 szt. uchwyt ścienny długi - 2 szt. zawor do napełniania wykonany z mosiądzu - 2 szt. termometr 0-60 C - 1 szt. manometr - 2 szt. zaśepka - 2 szt. złączka przyłączeniowa z mosiężnym gwintem z ruchomą nakrętką - 1 szt. materiały montażowe: 8x śruba 6x60mm 8x kołek pastikowy 8x40mm 2x płaska uszczeka 44x32x2 >200 > Nr kat opis opakowanie cena/ szt. Uponor zestaw podstawowy rozdzieacza przemysłowe go1 szt Koektory Nr kat Uponor przemysłowy uchwyt ścienny Uchwyt ścienny rozdzieacza przemysłowego Uponor da montażu rozdzieacza przemysłowego, składa się z: - 2 szt. uchwyt ścienny krótki - 2 szt. uchwyt ścienny długi - 1 szt. materiały montażowe: 8x śruba 6x60mm 8x kołek płastikowy 8x40mm opis opakowanie cena/ szt. Uponor uchwyt ścienny rozdzieacza przemysłowe go1 szt EEI-PL-01.13

199 System koektorów gruntowych Uponor > Rury zasiające Uponor Rozdzieacze Uponor Uponor segment rodzieacza przemysłowego G 11/2-(32, 40) Segment rozdzieacza przemysłowego Uponor G 11/2-(32, 40 mm) dostarczany jako zasiający/powrotny przeznaczony da ogrzewania powierzchni przemysłowych oraz powierzchni zewnętrznych, składa się z: - segment zasiający posiada zawór nastawy wstępnej ze śrubą reguacyjną, gniazdo do zamontowania złącza da rury PE-Xa 32 ub 40 mm ze złączką zaciskową. - segment powrotny posiada zawór z możiwością zamontowania siłownika Uponor, wyposażony w nakrętkę da zamknięcia zaworu, gniazdo do zamontowania złącza da rury PE-Xa 32 ub 40 mm ze złączką zaciskową. Rozstaw wyjść rozdzieacza: 100 mm Materiał: poiamid wzmocniony włóknem szkanym maksymana temperatura robocza: 70 C maksymane ciśnienie robocza: 6 bar maksymana iość segmentów w jednym rozdzieacza da 20 pęti. potrzebna iość uchwytów ściennych iczba wyjść rozdzieacza iość uchwytów Nr kat opis opakowanie cena/ szt. Uponor segment rozdzieacza przemysłowego 1 1/2", 14 m³ /h1 kp Uponor złącze rozdzieacza przemysłowego Dwa złącza mosiężne zaciskowe da rozdzieacza przemysłowego do podłączenia rur PE-Xa. Nr kat. do mm opis opakowanie cena/ szt. Uponor złącze rozdzieacza przemysłowego do podłączenia rury 321 kp Uponor złącze rozdzieacza przemysłowego do podłączenia rury 401 kp Koektory EEI-PL

200 System koektorów gruntowych Uponor > Rury zasiające Uponor Eementy systemu Uponor Uponor eastyczny łuk prowadzący Łuk prowadzący zapewniający stopniowe gięcie rury. Wykonany z tworzywa. Nr kat. d mm r mm opis opakowanie zbiorcze opakowanie cena/ szt. Uponor eastyczny łuk prowadzący szt mm Uponor eastyczny łuk prowadzący 1 szt mm Uponor zaśepka do rury Przeznaczona da rur Uponor PE-Xa SDR11. Nr kat. d mm opis opakowanie cena/ szt. Uponor zaśepka do rury szt Uponor zaśepka do rury szt Uponor zaśepka do rury szt Uponor Energy taśma ostrzegawcza Taśma ostrzegawcza z napisem Uponor, koor biały. Długość taśmy 250m. Nr kat. m b mm opis opakowanie cena/ szt. Uponor Energy taśma ostrzegawcza 250 m1 szt Uponor Energy U-hak mm Stosuje się da rur Energy PE-Xa, Ø mm oraz koektorów Energy PE80 i PE100 Ø40 mm. Wykonany ze stai. Nr kat opis opakowanie cena/ szt. Uponor Energy U-hak mm 100 szt Uponor giko 25 Środek stosowany przeciw zamarzaniu czynnika w koektorach. Koektory Nr kat. V opis opakowanie cena/ szt. Uponor giko propyenowy 25 1 szt Uponor giko etyenowy 25 1 szt EEI-PL-01.13

201 System koektorów gruntowych Uponor > System chłodzenia pasywnego Uponor Zestaw mieszający Uponor EPG6 Uponor zestaw mieszający EPG Rp1 Rp Zestaw mieszający da rozdzieania i sterowania, przeznaczony da koektorów gruntowych da chłodzenia pasywnego, wyposażony w reguator pogodowy Uponor C-46 Dane: - 3-drogowy zawór mieszający z siłownikiem, kvs 7,0 m3/h - pompa Grundfos Apha2L o sprawności energetycznej kasy A Q: 0,1-2,5 m3/h H: 1,0-6,0 m - przyłącze obiegu pierwotnego 1 1/4" GW - przyłącze obiegu wtórnego 1" GZ z zaworami kuowymi i termometrami - czujnik temperatury zasiania - czujnik temperatury zewnętrznej (montowany na budowie) Wydajność: 1-6 kw - zawiera wymiennik ciepła oraz eementy mocujące Potrzebne eementy automatyki pokojowej: - czujnik wigotności Uponor H-56 ( ) - termostat Uponor T-75 ( ) - skrzynka połączeniowa C-56 ( ) Maksymana temperatura 90 C Maksymane ciśnienie 10 bar Rp1 1/4 Rp1 1/4 125 Nr kat opis opakowanie cena/ szt. Uponor zestaw mieszający EPG6 da chłodzenia pasywne go1 szt Uponor radio 24V czujnik wigotności H-56 - bezprzewodowy czujnik wigotności z aarmem baterii - zawiera baterie oraz zestaw montażowy - podłączenie do C-46 za pomocą anteny ub poprzez C-56 Nr kat. mm b mm h mm Koektory opis opakowanie cena/ szt. Uponor radio 24V czujnik wigotności H- 561 szt EEI-PL
