1 Wszechstronne modele sprężarek Produkty i opcje do różnych zastosowań. 5,2 23 m 3 /min (7 14 bar) 1

2 Zalety wszechstronności Seria sprężarek powietrza o wydajności 5,2 23 m 3 /min jest również znana jako seria wszechstronna. Obejmuje ona setki zastosowań, które można realizować w różnych lokalizacjach. Zapewniamy sprężarki, które pomogą w realizacji wielu zadań w wydajny sposób. Rozpatrując kwestię wydajności modeli średniej wielkości, należy skupić się na trzech filarach: wielkości, przepływie powietrza i zużyciu paliwa. Dopracowanie tylko jednej z trzech kategorii i zaniedbanie pozostałych byłoby marnotrawstwem. Dlatego nasz asortyment charakteryzuje się optymalną relacją wielkości do przepływu, a także wykazuje doskonały poziom zużycia paliwa i długi czas pracy autonomicznej. Tę serię opracowano z myślą o najbardziej wymagających warunkach roboczych. Można je eksploatować w standardowym zakresie temperatur od -10 C do +50 C a wytrzymałe podwozie umożliwi pracę w miejscu o nierównej nawierzchni. Design, elementy sterujące i modularność mają na celu zapewnienie prostej obsługi. Modele tej serii stworzyliśmy z myślą o Tobie! Wielkość Przepływ Certyfikat Przepływ Oszczędność paliwa Wydajność i długa praca autonomiczna Niższe nakłady inwestycyjne Jedna maszyna do różnych zastosowań Kompaktowa wielkość Z maksymalnym przepływem powietrza Lepsze wykorzystanie Prosty serwis i długie okresy międzyserwisowe Wybór silników Szeroki wybór dla optymalnej wydajności i serwisu 2

3 Przedstawiamy technologię PACE Seria wszechstronnych sprężarek oferuje wiele możliwości. Dzięki intuicyjnemu systemowi PACE (Pressure Adjusted thru Cognitive Electronics, czyli regulacja ciśnienia poprzez inteligentną elektronikę) modele zapewniają najbogatszy wybór opcji dla jednej maszyny. Ta pionierska technologia umożliwia przyjęcie różnych ustawień ciśnień i przepływu, dzięki czemu otrzymasz parametry idealnie dopasowane do danego zastosowania. W ten sposób można optymalnie uzupełnić flotę maszyn, poprawić ich wykorzystanie i uzyskać wyższy poziom zwrotu z inwestycji. Jeżeli używasz wielu urządzeń w celu zapewnienia różnych ciśnień i przepływów, nadszedł czas, aby to zmienić! Modele PACE są także wyposażone w sprawdzony wkład Atlas Copco do filtrowania powietrza, uzyskując wyższą wydajność, dłuższe okresy międzyserwisowe, znakomitą niezawodność, wydłużony okres użytkowania oraz najniższe koszty eksploatacyjne. 8 Ciśnienie ustawia się za pomocą sterowania XC2003 w 3 prostych krokach. Ciśnienie reguluje się z dokładnością do 0,1 bar. Szybkie przełączanie między wstępnie skonfigurowanymi ciśnieniami. 7 Różne ustawienia ciśnienia w jednej maszynie

4 Technologia PACE Wyższa wydajność dzięki PACE

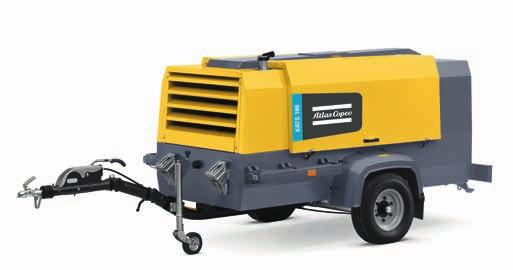

5 Sprężarki PACE Dane techniczne Ciśnienie i przepływ można dobrać na podstawie poniższego zestawienia. Wydajność XAHS 108 XATS 138 XATS 186 XAVS 186 Ciśnienie robocze Maks. zasilanie powietrzem (1) bar (g) , psi (g) m 3 /min 5,2 5,5-7,0 9,8-11,4 10,1-11,4 l/sek ft 3 /min Maks. temperatura otoczenia C Min. temperatura rozruchu / (funkcja cold start ) C -10 / / / / -25 Silnik Model Kubota V2403-CR-T-E4B Kubota E4B V2403-CR-T-E4B John Deere 4045HFC04 John Deere 4045HFC04 Liczba cylindrów Moc przy prędkości znamionowej kw Prędkość znamionowa obr./min Prędkość bez obciążenia obr./min Pojemność Olej silnikowy l 9,5 9,5 14,7 14,7 Olej sprężarkowy l ,5 26,5 Pojemność zbiornika paliwa l Poziom hałasu Poziom ciśnienia akustycznego (LpA) w odl. 7 m db(a) Wymiary i ciężar Długość (z dyszlem sztywnym) mm Szerokość mm Wysokość mm Masa kg OPCJE Zaczep (DIN, ITA, NATO, BNA, kulowy) Składane kółko lub noga wsporcza System oświetlenia drogowego Kliny pod koła Dodatkowa obróbka sprężonego powietrza -- chłodnica końcowa -- separator i spust kondensatu -- by-pass Wyposażenie do specjalnych zastosowań -- zawór odcinający powietrze wlotowe do silnika -- łapacz iskier w układzie wydechowym spalin System rozruchu w niskiej temperaturze ( cold start ) Wkład bezpieczeństwa Metalowy króciec wlewu paliwa Specjalne kolory na zamówienie (w zależności od dostępności) (1) Gwarantowane zgodnie z ISO1217 wyd zał. D. 5

6 Tworzenie wartości dla klienta Standardowe funkcje Optymalna wielkość Seria jest znakomicie zbalansowana w kwestiach rozmiarów i innowacyjnej inżynierii. Te maszyny są specjalnie zaprojektowane do łatwego manewrowania, w tym także poza placem budowy lub na nierównej nawierzchni. Pełnozmianowa autonomia pracy Maszyny tej serii dysponują znakomitą autonomią pracy. Sprężarki zaprojektowano specjalnie z myślą o działaniu przez całą zmianę bez tankowania. Zużycie paliwa jest niższe, co oszczędza czas i pieniądze oraz obniża koszty eksploatacji. Prosty serwis Seria zapewnia doskonały dostęp do wszystkich punktów serwisu i konserwacji. Ponadto czas przestoju i wymogi konserwacyjne zostały zredukowane, poprawiając dostępność i wykorzystanie maszyny. Szeroki wybór silników Maszyny są zgodne z najnowszymi przepisami z zakresu emisji. Cząstki stałe są usuwane za pomocą najbardziej wydajnych i niezawodnych technologii, takich jak selektywna redukcja katalityczna (SCR). 6

7 Wysoka wydajność w trudnych warunkach Wszystkie sprężarki zostały przetestowane w warunkach laboratoryjnych i rzeczywistych, aby zapewnić optymalną wydajność. Tę serię przystosowano do pracy w najbardziej wymagających warunkach roboczych. Maszyny można eksploatować w standardowym zakresie temperatur od -10 C do +50 C, a wytrzymałe podwozie z dodatkowym zabezpieczeniem przeciwkorozyjnym wydłuży okres użytkowania i zwiększy wartość przy odsprzedaży. NAJWAŻNIEJSZE ZALETY Najbardziej wszechstronna seria Łatwa obsługa Najniższe łączne koszty eksploatacji Łatwe manewrowanie i transport Niskie zużycie paliwa Proste serwisowanie GŁÓWNE FUNKCJE Pełny zakres wyposażenia dodatkowego Możliwość pracy w temperaturze od -25 C do +50 C Niewielkie wymiary i niska masa Zgodność z normą Stage IIIB Niska emisja hałasu Trwała konstrukcja Zbiornik paliwa do pracy pełnozmianowej Łatwe sterowanie GŁÓWNE OPCJE System rozruchu w niskiej temperaturze Dodatkowa obróbka sprężonego powietrza (chłodnica końcowa i filtry) Wyposażenie wymagane w rafineriach (łapacz iskier i zawór odcinający dopływ powietrza) Różne wersje podwozia 7

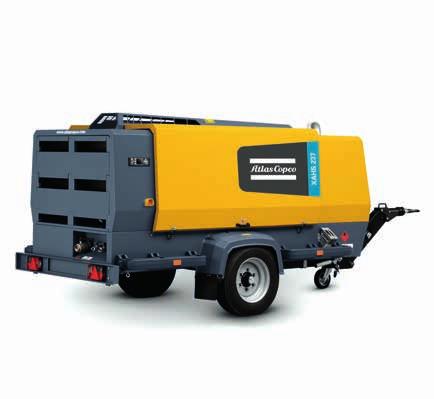

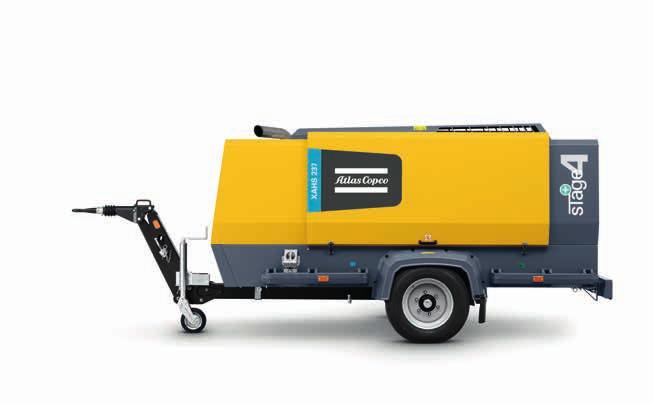

8 Sprężarki do 23 m 3 /min Zgodność z najnowszymi przepisami z zakresu emisji oraz dopracowane parametry rozmiarów, przepływu i ciśnienia. Modele wyposażone w silnik zgodny z normą Stage IV MTU zużywają mniej paliwa i są bardziej wydajne, co skutkuje wyższą produktywnością. Specjalnie zaprojektowane do różnych zastosowań użytkownik uzyska to, co najlepsze w małych i dużych sprężarkach, połączone w jednej serii. Dane techniczne Wydajność XAHS 237 Md XAVS 287 Md XAMS 287 Md XAHS 317 Md XATS 327 Md XAMS 367 Md Ciśnienie robocze Maks. zasilanie powietrzem (1) bar (g) , ,3 8,6 psi (g) m 3 /min 14,3 16,9 17,6 18,6 19,9 22,2 l/sek ft 3 /min Maks. temperatura otoczenia C Min. temperatura rozruchu / (funkcja cold start ) Silnik C -10/-25-10/-25-10/-25-10/-25-10/-25-10/-25 Model MTU 4R1000 MTU 4R1000 MTU 4R1000 MTU 4R1001 MTU 4R1002 MTU 4R1003 Liczba cylindrów Moc przy prędkości znamionowej kw Prędkość znamionowa obr./ min Prędkość bez obciążenia obr./ min Pojemność Olej silnikowy l Olej sprężarkowy l 20,5 19,5 20, Pojemność układu chłodzenia l Pojemność zbiornika paliwa l Poziom hałasu Poziom ciśnienia akustycznego (LpA) w odl. 7 m db(a) Wymiary i ciężar Długość (z dyszlem sztywnym) mm Szerokość mm Wysokość mm Masa kg (1) Gwarantowane zgodnie z ISO 1217 wyd zał. D. 8

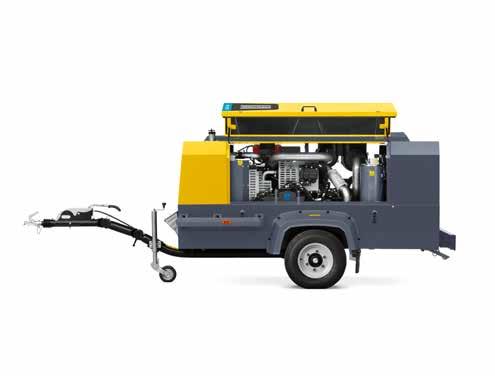

9 Prosty serwis Poznaj zalety wszechstronnej serii

10 Porównanie parametrów XAVS 287 Md 13 XAVS 186 Ciśnienie PRESSURE bar bar (g) (g) XAHS 108 XATS 138 XATS 186 XAHS 237 Md XAHS 317 Md XATS 327 Md XAMS 287 Md 8 XAMS 367 Md Przepływ ft 3 /min Urządzenia PACE oferują wiele jednoczesnych ustawień ciśnień i przepływów. Maksymalne ustawienia przedstawiono powyżej 10

11 Kompaktowa konstrukcja Nowy model XAHS 108 z uchylną obudową oraz technologią PACE

12 Oferta produktów przewoźnych źródeł energii SPRĘŻARKI POWIETRZA GOTOWE DO PRACY 1 5 m³/min 7 12 bar WSZECHSTRONNOŚĆ 7 22 m³/min 7 20 bar PARTNER PRODUKTYWNOŚCI m³/min bar Dostępne opcje elektryczne i wysokoprężne. GENERATORY PRZENOŚNE 1,6 13,9 kva PRZEWOŹNE * kva PRZEMYSŁOWE * kva *Dostępne różne konfiguracje dla uzyskania mocy do różnych zastosowań. POMPY ODWADNIAJĄCE ELEKTRYCZNE ZANURZALNE l/min WIEŻE OŚWIETLENIOWE LED Oferta i opcje mogą różnić się w zależności od rynku. Odśrodkowe, z silnikiem wysokoprężnym l/min METALO- HALOGENKOWE Zaangażowani w trwały, zrównoważony rozwój produktywności Dywizja Przewoźnych Źródeł Energii firmy Atlas Copco działa zgodnie z filozofią orientacji na przyszłość. Tworzenie wartości dodanej oznacza dla nas przewidywanie i realizowanie przyszłych potrzeb naszych klientów przy jednoczesnym ścisłym przestrzeganiu wymogów środowiskowych. Nasza długoterminowa perspektywa to gwarancja udanego, wieloletniego partnerstwa dla klientów firmy Atlas Copco. Małe, przenośne l/min ELEKTRYCZNA Atlas Copco Portable Energy Wszelkie prawa zastrzeżone. Atlas Copco jest zarejestrowanym znakiem firmowym Atlas Copco AB Zdjęcia i ilustracje zawarte w niniejszej publikacji mogą przedstawiać produkty z opcjonalnymi i/lub dodatkowymi komponentami, które nie należą do standardowej wersji produktu i dlatego nie są dołączone do danego produktu w momencie zakupu, chyba że klient dokonał określonego zakupu tych opcjonalnych/dodatkowych komponentów. Zastrzegamy prawo do zmiany specyfikacji i wzornictwa produktów opisanych w niniejszej publikacji bez powiadomienia. Nie wszystkie produkty są dostępne na wszystkich rynkach.
