PROGRAMATOR. Typu PD15. Instrukcja obs³ugi
|
|
- Wojciech Kwiecień
- 8 lat temu
- Przeglądów:
Transkrypt
1 PROGRAMATOR Typu PD15 Instrukcja obs³ugi
2
3 PROGRAMATOR Typu PD15 Instrukcja obs³ugi Spis treœci 1. Zastosowanie Zestaw programatora Wymagania Bezpieczeñstwo użytkowania Instalacja oprogramowania Opis programu PD PoŁĄczenie programatora z miernikiem Programowanie miernika N Etykieta miernika N Kalibracja miernika N Programowanie miernika N15Z i N17Z Etykieta miernika N15Z, N17Z Kalibracja miernika N15Z, N17Z Programowanie przetwornika P Etykieta przetwornika P Kalibracja przetwornika P Programowanie przetwornika P Etykieta przetwornika P Kalibracja przetwornika P Dane techniczne Komunikaty o błêdach...21 Kwiecieñ KZ 1362/07
4
5 1. ZASTOSOWANIE Programator PD15 przeznaczony jest do programowania mierników serii N15, N15Z i N17Z oraz przetworników P15 i P16 w œrodowisku Windows 9x/2000/NT/XP. Programator umo liwia: zmianê parametrów mierników i przetworników, kalibracjê mierników i przetworników. 2. ZESTAW PROGRAMATORA W sk³ad zestawu wchodz¹: - programator PD15 1 szt. - płyta mini CD z oprogramowaniem 1 szt. - p³ytka adaptera 1 szt. - instrukcja obs³ugi 1 szt. - karta gwarancyjna 1 szt. 3. WYMAGANIA - Windows 9x/2000/NT/XP - oko³o 2 MB wolnego miejsca na dysku - minimum 4 MB pamiêci RAM - port LPT z mo liwoœci¹ pracy w trybie SPP, EPP lub EPP/ECP 4. BEZPIECZEÑSTWO U YTKOWANIA Symbole umieszczone w instrukcji oznaczaj¹: - szczególnie wa ne, nale y zapoznaæ siê przed pod³¹czeniem programatora. Nieprzestrzeganie uwag oznaczonych tym symbolem mo e spowodowaæ uszkodzenie programatora b¹dÿ miernika/przetwornika. - nale y zwróciæ uwagê, gdy programator pracuje niezgodnie z oczekiwaniami. Uwagi dotycz¹ce bezpieczeñstwa: - przeprogramowania miernika lub przetwornika powinien dokonywaæ wy³¹cznie wykwalifikowany i uprawiony do tego personel. - przed przeprogramowaniem miernika lub przetwornika nale y sprawdziæ poprawnoœæ po³¹czenia programatora. - podczas przeprogramowywania mierników N15, N15Z nale y pamiêtaæ o wysokim napiêciu panuj¹cym na elementach zasilacza miernika. Zachowaæ szczególn¹ ostro noœæ.
6 5. INSTALACJA OPROGRAMOWANIA Do poprawnej pracy programatora PD15 niezbêdne jest ustawienie pracy portu LPT w tryb SPP, EPP lub EPP/ECP. Uwaga! W przypadku pracy portu LPT w trybie ECP oraz w przypadku niektórych p³yt g³ównych w trybie EPP/ECP programator PD15 nie bêdzie dzia³a³ poprawnie. Zmian w ustawieniach trybu pracy portu LPT mo na dokonaæ w BIOS ie komputera we w³aœciwoœciach Integrated peripherals. Aby zainstalowaæ program PD15 nale y: 1. W³o yæ płytê instalacyjn¹ do stacji dysków, np. d:\ 2. Klikn¹æ na przycisk Start na pasku zadañ Windows i wybraæ Uruchom Wpisaæ œcie kê dostêpu, np. d:\setup.exe Po uruchomieniu programu instalacyjnego okreœliæ œcie kê docelow¹ np. C:\Program Files\LZAE LUMEL S.A.\Programator PD15 oraz grupê robocz¹ np.: LZAE LUMEL S.A. 6. OPIS PROGRAMU PD15 Program PD15 realizuje funkcje: - programowania - gdzie mo liwe jest przeprogramowanie parametrów miernika/przetwornika, - kalibracji (po podaniu hasła kalibracyjnego) - która umo liwia skalibrowanie miernika/przetwornika lub jego dokalibrowanie. Rys. 1. Okno instalacyjne sterownika portu LPT
7 Uruchomienie programu nastêpuje po klikniêciu ikony programu PD15 w grupie LZAE LUMEL S.A.. Program po uruchomieniu pracuje w trybie edycji. Okno g³ówne programu pokazane jest na rys. 2. Uwaga! W przypadku uruchomienia programu po raz pierwszy, nale y zainstalowaæ sterownik portu równoleg³ego LPT DLPortIO. W tym celu nale y w menu programu wybraæ LPT... -> LPT Driver... a nastêpnie postêpowaæ zgodnie z opisem. Okno programu instalacyjnego sterownika portu LPT przedstawia rys. 1. Rys. 2. Okno g³ówne programu

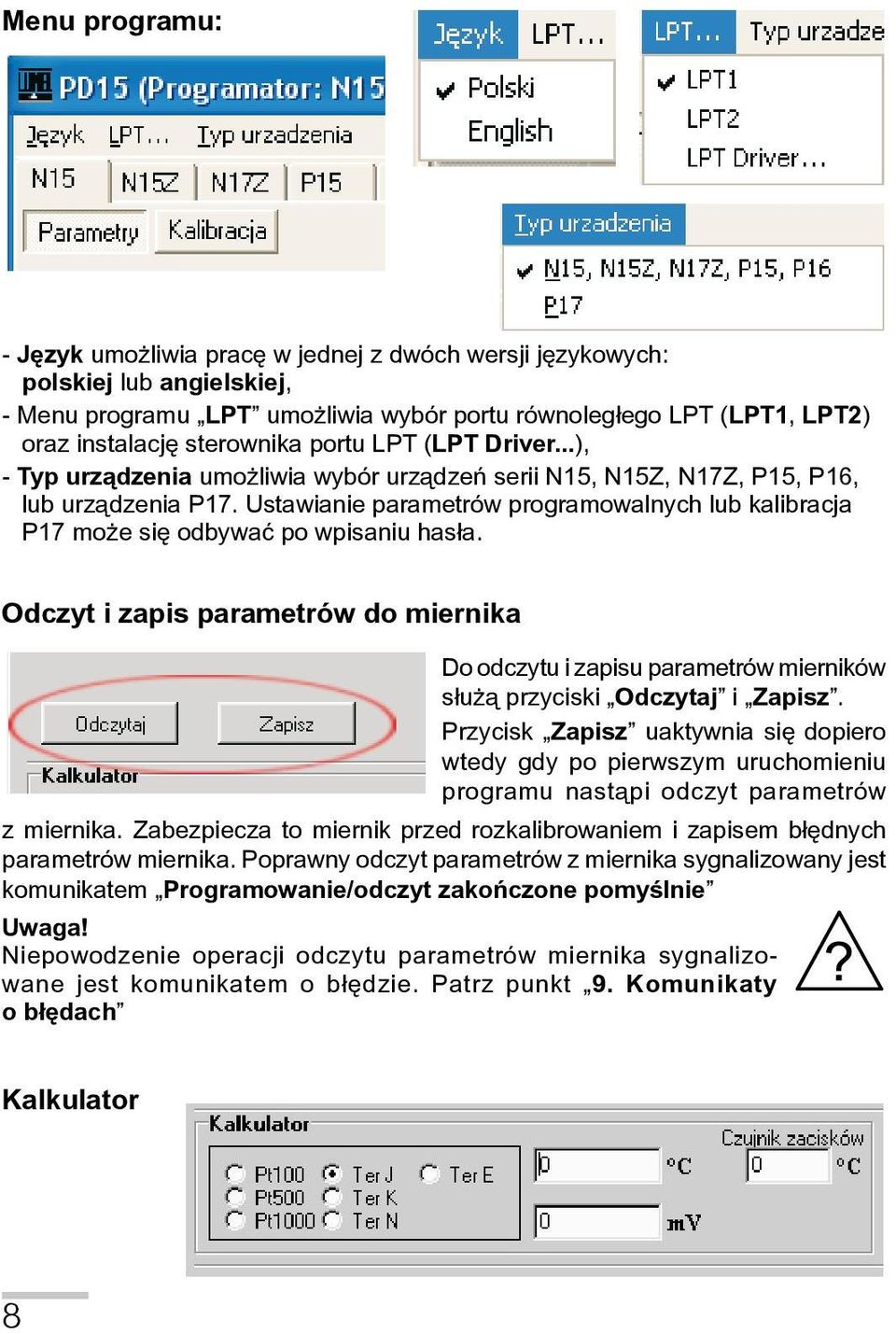

8 Menu programu: - Jêzyk umo liwia pracê w jednej z dwóch wersji jêzykowych: polskiej lub angielskiej, - Menu programu LPT umo liwia wybór portu równoleg³ego LPT (LPT1, LPT2) oraz instalacjê sterownika portu LPT (LPT Driver...), - Typ urządzenia umo liwia wybór urządzeń serii N15, N15Z, N17Z, P15, P16, lub urządzenia P17. Ustawianie parametrów programowalnych lub kalibracja P17 może się odbywać po wpisaniu hasła. Odczyt i zapis parametrów do miernika Do odczytu i zapisu parametrów mierników s³u ¹ przyciski Odczytaj i Zapisz. Przycisk Zapisz uaktywnia siê dopiero wtedy gdy po pierwszym uruchomieniu programu nast¹pi odczyt parametrów z miernika. Zabezpiecza to miernik przed rozkalibrowaniem i zapisem b³êdnych parametrów miernika. Poprawny odczyt parametrów z miernika sygnalizowany jest komunikatem Programowanie/odczyt zakoñczone pomyœlnie Uwaga! Niepowodzenie operacji odczytu parametrów miernika sygnalizowane jest komunikatem o b³êdzie. Patrz punkt 9. Komunikaty o b³êdach Kalkulator
9 W celu u³atwienia u ytkownikowi przeliczania rezystancji lub napiêcia termoelektrycznego na temperaturê, program ma prosty kalkulator przeliczaj¹cy dla czujników stosowanych w miernikach N15. W przypadku obliczeñ dla termoelementów, kalkulator ten uwzglêdnia równie temperaturê czujnika zacisków miernika. 7. Po czenie programatora z miernikiem Po³¹czenie programatora z miernikami i komputerem PC przedstawiają rysunki 3 i 4. Przed zaprogramowaniem nale y zdj¹æ os³onê miernika. Rys. 3. Pod³¹czenie programatora do miernika N15, N15Z i komputera. Rys. 4. Pod³¹czenie programatora do miernika N17Z i komputera.
10 W przetworniku P15 gniazdo programatora umieszczone jest wewnątrz obudowy. W celu przeprogramowania należy zdjąć obudowę i na części czołowej przetwornika umieszczone jest gniazdo typu RJ. W przetworniku P16 gniazdo programatora umieszczone jest wewnątrz obudowy. W celu przeprogramowania należy odkręcić 4 wkręty na pokrywie czołowej i zdjąć obudowę. Na płytce umieszczono 6 pól do podłączenia programatora PD15 z wykorzystaniem dołączonej przejściówki RJ-piny Programowanie miernika N15 Programowanie parametrów Kompensacja - Rodzaj kompensacji zmian warunków pracy miernika. Kompensacja rêczna: wprowadziæ wartoœæ rezystancji przewodów ³¹cz¹cych czujnik z miernikiem (w przypadku miernika z czujnikiem termorezystancyjnym) lub wartoœæ temperatury otoczenia (w przypadku miernika z czujnikiem termoelektrycznym). Kompensacja automatyczna: - w przypadku rezystora termometrycznego i pomiaru rezystancji dotyczy kompensacji zmian rezystancji przewodów ³¹cz¹cych czujnik z miernikiem. Wymaga linii trójprzewodowej. - w przypadku termoelementu dotyczy kompensacji zmian temperatury spoin odniesienia. Kompensacja automatyczna nie dzia³a w przypadku nadajnika potencjometrycznego 4000, Pt500, Pt1000. Podœwietlenie jednostki - W³¹czenie lub wy³¹czenie podœwietlania jednostki w mierniku (tylko mierniki z 5 cyfrowym wyœwietlaczem). W miernikach z wyœwietlaczem 4 cyfrowym zmiana tego parametru nie ma wp³ywu na jego pracê. Czas pomiaru - Czas uœredniania pomiaru. 10
11 Punkt dziesiêtny - Ustawienie punktu dziesiêtnego. Programowanie zakresu wskazania Programowanie zakresu wskazania daje mo liwoœæ szybkiej i ³atwej zmiany wyœwietlanej wartoœci na wyœwietlaczu. Na podstawie podanych przez u ytkownika wspó³rzêdnych dwóch punktów miernik wyznacza wspó³czynniki charakterystyki indywidualnej a i b. (Y1=a. X1+b, Y2=a. X2+b). W celu przeprogramowania zakresu wskazania nale y ustawiæ programowanie zakresu wskazania na w³¹czone. Nastêpnie nale y ustawiæ jakim wartoœciom zmierzonym na wejœciu (X1 i X2) maj¹ odpowiadaæ wartoœci na wyœwietlaczu (Y1 i Y2) Etykieta miernika N15 W przypadku przeprogramowania miernika wype³niæ etykietê wpisuj¹c w jej pola w³aœciwe parametry pracy miernika. Etykieta miernika N15 jest przedstawiona na rys. 5. Rys. 5. Widok etykiety miernika N15. 11
12 Pole nr 1. Nale y wpisaæ zakres pracy miernika oraz jednostkê toru wejœciowego. Pole nr 2. Nale y wpisaæ zakres wskazañ miernika. Pole nr 3. Nale y wpisaæ rodzaj kompensacji zmian warunków pracy czujnika (tylko w przypadku miernika temperatury). W przypadku kompensacji rêcznej: - dla termorezystorów: w, np.: 15 (jest to ³¹czna rezystancja dwóch przewodów ³¹cz¹cych czujnik z miernikiem), - dla termoelementów wartoœæ w C, np.: 25 C (jest to temperatura zacisków), W przypadku kompensacji automatycznej nale y wpisaæ auto. W tym przypadku miernik bêdzie automatycznie kompensowa³: - w przypadku termorezystorów - zmianê rezystancji przewodów, - w przypadku termoelementów - zmianê temperatury zacisków Kalibracja miernika N15 Okno kalibracji mierników N15 dostêpne jest po wybraniu zak³adki Kalibracja i wpisaniu hasła kalibracyjnego (opcja dostępna tylko w punktach serwisowych). Odzyskiwanie współczynników kalibracyjnych W przypadku błędnej kalibracji miernika istnieje możliwość odzyskania współczynników kalibracyjnych zapisanych przez producenta wyrobu podczas kalibracji miernika. Dokonuje się tego przez naciśnięcie przycisku Ratuj Programowanie miernika N15Z i N17Z Programowanie parametrów Wybór trybu pracy miernika. AC: W trybie tym miernik mierzy tylko składową zmienną N15Z AC+DC: W trybie tym miernik mierzy składową zmienną wraz ze składową stałą. Pomiar TrueRMS. DC: Dostępne tylko w N17Z. W tym trybie miernik mierzy tylko składową stałą. N17Z 12
13 Podświetlenie jednostki Włączenie lub wyłączenie podświetlania jednostki w mierniku. N15Z - tylko dla mierników z 5 cyfrowym wyświetlaczem. N17Z wszystkie wykonania W miernikach N15Z z wyświetlaczem 4 cyfrowym zmiana tego parametru nie ma wpływu na jego pracę. Czas pomiaru Czas uśredniania pomiaru. Punkt dziesiętny Ustawienie punktu dziesiętnego. Programowanie zakresu wskazania Programowanie zakresu wskazania daje możliwość szybkiej i łatwej zmiany wyświetlanej wartości na wyświetlaczu. Na podstawie podanych przez użytkownika współrzędnych dwóch punktów miernik wyznacza współczynniki charakterystyki indywidualnej a i b. (Y1=a. X1+b, Y2=a. X2+b). W celu przeprogramowania zakresu wskazania należy ustawić programowanie zakresu wskazania na włączone. Następnie należy ustawić jakim wartościom zmierzonym na wejściu (X1 i X2) mają odpowiadać wartości na wyświetlaczu (Y1 i Y2). 13
14 7.5. Etykieta miernika N15Z, N17Z W przypadku przeprogramowania miernika wypełnić etykietę wpisując w jej pola właściwe parametry pracy miernika. Etykiety mierników N15Z i N17Z przedstawione są na Rys. 6 i Rys. 7. Rys. 6. Widok etykiety miernika N15Z Rys. 7. Widok etykiety miernika N17Z Pole nr 1. Należy wpisać zakres pracy miernika oraz jednostkę toru wejściowego. Pole nr 2. Należy wpisać zakres wskazań miernika. 14
15 7.6. Kalibracja miernika N15Z, N17Z Okno kalibracji mierników N15Z i N17Z dostępne jest po wybraniu zakładki Kalibracja i wpisaniu hasła kalibracyjnego (opcja dostępna tylko w punktach serwisowych). Odzyskiwanie współczynników kalibracyjnych W przypadku błędnej kalibracji miernika istnieje możliwość odzyskania współczynników kalibracyjnych zapisanych przez producenta wyrobu podczas kalibracji miernika. Dokonuje się tego przez naciśnięcie przycisku Ratuj Programowanie przetwornika P15 Programowanie parametrów Typ wejścia Rodzaj wejścia w zależności od rodzaju wykonania przetwornika P15 (sygnału mierzonego). Wybór Typu wejścia: J, K, N, E, mv pojawi się w przypadku wykonania P15-01X, P15-02X, P15-03X, P15-04X, P15-09X. Wybór Typu wejścia: Temperatura, Rezystancja pojawi się w przypadku wykonania P15-05X, P15-06X, P15-07X, P15-08X. Kompensacja Rodzaj kompensacji zmian warunków pracy przetwornika. Kompensacja ręczna: wprowadzić wartość rezystancji przewodów łączących czujnik z przetwornikiem (w przypadku przetwornika z czujnikiem termorezystancyjnym) lub wartość temperatury otoczenia (w przypadku przetworni- 15
16 ka z czujnikiem termoelektrycznym). Kompensacja automatyczna: - w przypadku rezystora termometrycznego i pomiaru rezystancji dotyczy kompensacji zmian rezystancji przewodów łączących czujnik z przetwornikiem. Wymaga linii trój-przewodowej. - w przypadku termoelementu dotyczy kompensacji zmian temperatury spoin odniesienia. Czas przetwarzania Czas uśredniania, przetwarzania. Programowanie zakresu wskazania Programowanie zakresu wskazania daje możliwość szybkiej i łatwej zmiany wyświetlanej wartości na wyświetlaczu. Na podstawie podanych przez użytkownika współrzędnych dwóch punktów przetwornik wyznacza współczynniki charakterystyki indywidualnej a i b. (Y1=a. X1+b, Y2=a. X2+b). W celu przeprogramowania zakresu wskazania należy ustawić jakim wartościom zmierzonym na wejściu (X1 i X2) mają odpowiadać wartości na wyświetlaczu (Y1 i Y2) Etykieta przetwornika P15 W przypadku przeprogramowania przetwornika wypełnić etykietę wpisując w jej pola właściwe parametry pracy przetwornika. Etykiety przetwornika P15 przedstawiono na Rys. 8. Pola nr 1. Należy zaznaczyć odpowiedni termoelement lub termorezystor. Pole nr 2. Należy wpisać rodzaj kompensacji zmian warunków pracy czujnika. W przypadku kompensacji ręcznej: - dla termorezystorów: w Ω, np.: 15 Ω (jest to łączna rezystancja dwóch przewodów łączących czujnik z przetwornikiem), - dla termoelementów wartość w o C, np.: 25 o C (jest to temperatura zacisków), 16
17 W przypadku kompensacji automatycznej należy wpisać auto. W tym przypadku przetwornik będzie automatycznie kompensował: - w przypadku termorezystorów zmianę rezystancji przewodów, - w przypadku termoelementów zmianę temperatury zacisków Rys. 8. Widok etykiet przetwornika P15 17
18 7.9. Kalibracja przetwornika P15 Okno kalibracji przetwornika P15 dostępne jest po wybraniu zakładki Kalibracja oraz wpisaniu i akceptacji poprawnego hasła kalibracyjnego (opcja dostępna tylko w punktach serwisowych). Odzyskiwanie współczynników kalibracyjnych W przypadku błędnej kalibracji przetwornika istnieje możliwość odzyskania współczynników kalibracyjnych zapisanych przez producenta wyrobu podczas kalibracji przetwornika. Dokonuje się tego przez naciśnięcie przycisku Ratuj Programowanie przetwornika P16 Programowanie parametrów Wyjście typu OC Dostępne tylko w przypadku wykonania z OC. Typ OC pozwala na wybór: Normalny, Włączony, Wyłączony, Ręczny włączony i ręczny wyłączony. Typ wejścia temperatura lub wilgotność. PrL OC próg dolny temperatury lub wilgotności w zależności od wybranego Typu wejścia. PrH OC próg dolny temperatury lub wilgotności w zależności od wybranego Typu wejścia. Czas przetwarzania Czas uśredniania, przetwarzania. Programowanie zakresu wskazania Programowanie zakresu przetwarzania daje możliwość szybkiej i łatwej zmiany wyświetlanej wartości na wyświetlaczu. Na podstawie podanych przez użytkownika 18
19 współrzędnych dwóch punktów przetwornik wyznacza współczynniki charakterystyki indywidualnej a i b. (Y1=a. X1+b, Y2=a. X2+b). W celu przeprogramowania zakresu przetwarzania należy ustawić jakim wartościom zmierzonym na wejściu (X1 i X2) mają odpowiadać wartości na wyświetlaczu (Y1 i Y2). Programowanie zakresu przetwarzania Wilgotności jest dostępne tylko w wykonaniach P16-W Etykieta przetwornika P16 Etykiety przetwornika P16 przedstawiono na Rys. 9. Rys. 9. Widok przykładowych etykiet przetwornika P16 19
20 7.12. Kalibracja przetwornika P16 Okno kalibracji przetwornika P16 dostępne jest po wybraniu zakładki Kalibracja oraz wpisaniu i akceptacji poprawnego hasła kalibracyjnego (opcja dostępna tylko w punktach serwisowych). Odzyskiwanie współczynników kalibracyjnych W przypadku błędnej kalibracji przetwornika istnieje możliwość odzyskania współczynników kalibracyjnych zapisanych przez producenta wyrobu podczas kalibracji przetwornika. Dokonuje się tego przez naciśnięcie przycisku Ratuj Dane techniczne Izolacja galwaniczna 4000 V d.c. Znamionowe warunki użytkowania: - napięcie zasilania pobierane z miernika lub przetwornika - temperatura otoczenia o C - temperatura przechowywania o C - wilgotność względna powietrza <95% (niedopuszczalna kondensacja pary wodnej) - pozycja pracy dowolna Parametry komunikacyjne: - transmisja danych poprzez złącze LPT Zapewniony stopień ochrony IP 00 Wymiary Obudowa DB25 Długość przewodu 1,5 m Kompatybilność elektromagnetyczna: - odporność na zakłócenia elektromagnetyczne wg PN-EN emisja zakłóceń elektromagnetycznych wg PN-EN Wymagania bezpieczeństwa według normy PN-EN
21 9. Komunikaty o błędach W przypadku nieprawidłowych objawów prosimy o zapoznanie się z poniższą tablicą L.p. Komunikat b³êdu Przyczyna komunikatu Rozwi¹zanie 1. Programator lub przewód zasilaj¹cy nie jest pod³¹czony. Sekwencja programowania/odczytu nie powiod³a siê. Komunikat ten pojawia siê w przypadku próby odczytu parametrów miernika/przetwornika przy nie pod³¹czonym programatorze PD15 b¹dÿ przy braku zasilania. Nale y sprawdziæ czy programator jest poprawnie pod³¹czony do miernika/ przetwornikia lub do komputera PC oraz czy miernik/ przetwornik jest pod³¹czony do sieci zasilaj¹cej. 2. Weryfikacja nie powiod³a siê 3. Nie wykryto mikroprocesora. Podczas zapisu parametrów do miernika/ przetwornika, programator wykry³, e pamiêæ E 2 prom zosta³a b³êdnie zapisana. 1. Typ miernika/przetwornika, który jest pod³¹czony ró ni siê od tego, który jest wybrany w programie. 2. Mo liwe uszkodzenie obwodu drukowanego lub zablokowanie procesora Ponowiæ operacjê zapisu i w przypadku ponownego b³êdu skontaktowaæ siê z producentem. 1. Wybraæ odpowiedni typ miernika/przetwornika w programie oraz ponowiæ próbê komunikacji. W przypadku ponownego b³êdu skontaktowaæ siê z producentem. 2. Skontaktowaæ siê z producentem. 4. Niew³aœciwy format lub b³¹d odczytu pliku Brak lub uszkodzenie pliku Eeprom.hex znajduj¹cego siê w folderze, w którym zosta³ zainstalowany program PD15 Za³o yæ nowy plik o takiej nazwie i dokonaæ odczytu a nastêpnie zapisu parametrów do miernika/przetwornika i w przypadku ponownego wystąpienia b³êdu skontaktowaæ siê z producentem. 21
22 5. Nieprawid³owe polecenie zawieraj¹ce nieprawid³owy numer portu LPT 1. Wybrany nieprawid³owy port równoleg³y LPT. 2. Niew³aœciwe ustawienie trybu pracy portu równoleg³ego LPT w ustawieniach BIOS u komputera. 1. Zmieniæ numer portu LPT w menu programu. 2. Wejœæ do ustawieñ BIOS komputera i we w³aœciwoœciach Integrated peripherals nastawiæ tryb pracy portu LPT na SPP, EPP lub EPP/ECP. Uwaga! W przypadku pracy portu LPT w trybie ECP oraz w przypadku niektórych p³yt g³ównych w trybie EPP/ECP programator PD15 nie bêdzie dzia³a³ poprawnie. 6. Plik HEX jest za du y dla tego procesora lub jeden z BLB fuses nie mo e byæ zapisany Brak lub uszkodzenie pliku Eeprom.hex znajduj¹cego siê w folderze, w którym zosta³ zainstalowany program PD15 Za³o yæ nowy plik o takiej nazwie i dokonaæ odczytu a nastêpnie zapisu parametrów do miernika/przetwornika i w przypadku ponownego wyst¹pienia b³êdu skontaktowaæ siê z producentem. 22
23 23
24 Lubuskie Zak³ady Aparatów Elektrycznych LUMEL S.A. ul. Sulechowska 1, Zielona Góra Dzia³ Sprzeda y Krajowej Informacja techniczna: tel. (068) , , , sprzedaz@lumel.com.pl Przyjmowanie zamówieñ: tel. (068) , , , , , fax
