Przydomowe Hybrydowe Oczyszczalnie Ścieków EUROMATIC

Transkrypt

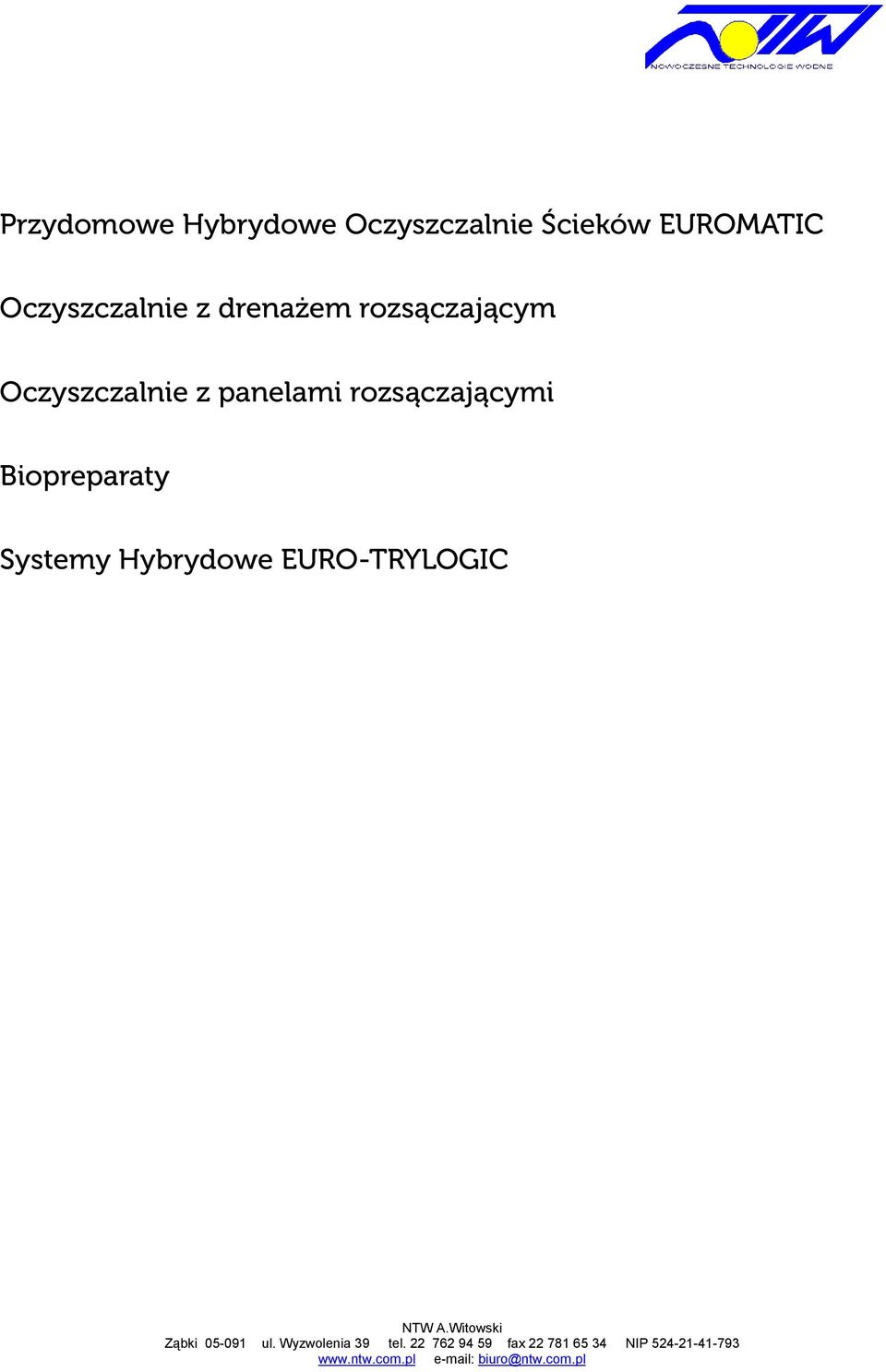

1 Przydomowe Hybrydowe Oczyszczalnie Ścieków EUROMATIC Oczyszczalnie z drenażem rozsączającym Oczyszczalnie z panelami rozsączającymi Biopreparaty Systemy Hybrydowe EURO-TRYLOGIC Ząbki ul. Wyzwolenia 39 tel fax NIP

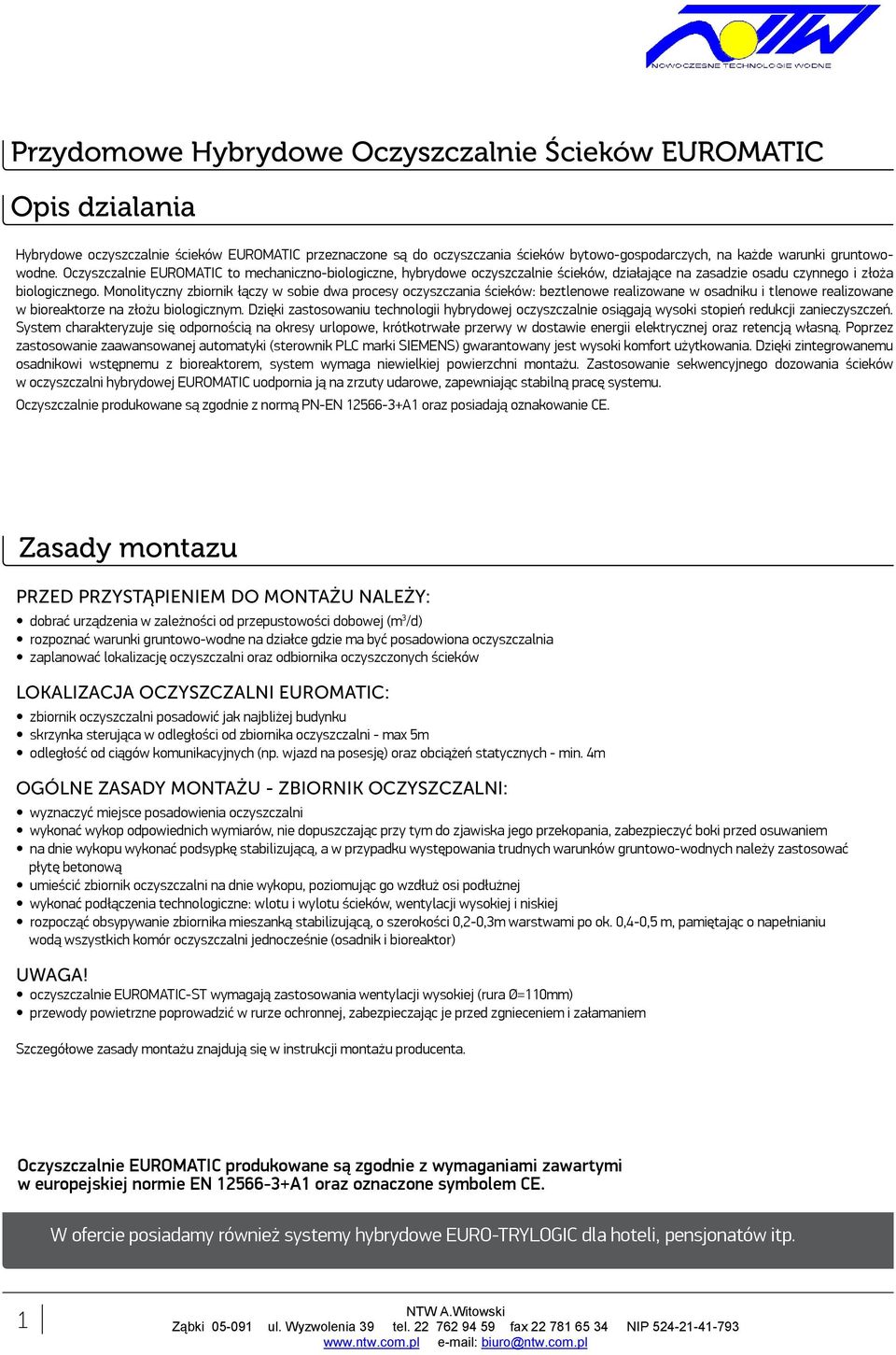

2 Przydomowe Hybrydowe Oczyszczalnie Ścieków EUROMATIC Opis dzialania Hybrydowe oczyszczalnie ścieków EUROMATIC przeznaczone są do oczyszczania ścieków bytowo-gospodarczych, na każde warunki gruntowowodne. Oczyszczalnie EUROMATIC to mechaniczno-biologiczne, hybrydowe oczyszczalnie ścieków, działające na zasadzie osadu czynnego i złoża biologicznego. Monolityczny zbiornik łączy w sobie dwa procesy oczyszczania ścieków: beztlenowe realizowane w osadniku i tlenowe realizowane w bioreaktorze na złożu biologicznym. Dzięki zastosowaniu technologii hybrydowej oczyszczalnie osiągają wysoki stopień redukcji zanieczyszczeń. System charakteryzuje się odpornością na okresy urlopowe, krótkotrwałe przerwy w dostawie energii elektrycznej oraz retencją własną. Poprzez zastosowanie zaawansowanej automatyki (sterownik PLC marki SIEMENS) gwarantowany jest wysoki komfort użytkowania. Dzięki zintegrowanemu osadnikowi wstępnemu z bioreaktorem, system wymaga niewielkiej powierzchni montażu. Zastosowanie sekwencyjnego dozowania ścieków w oczyszczalni hybrydowej EUROMATIC uodpornia ją na zrzuty udarowe, zapewniając stabilną pracę systemu. Oczyszczalnie produkowane są zgodnie z normą PN-EN A oraz posiadają oznakowanie CE. Zasady montazu PRZED PRZYSTĄPIENIEM DO MONTAŻU NALEŻY: dobrać urządzenia w zależności od przepustowości dobowej (m 3 /d) rozpoznać warunki gruntowo-wodne na działce gdzie ma być posadowiona oczyszczalnia zaplanować lokalizację oczyszczalni oraz odbiornika oczyszczonych ścieków LOKALIZACJA OCZYSZCZALNI EUROMATIC: zbiornik oczyszczalni posadowić jak najbliżej budynku skrzynka sterująca w odległości od zbiornika oczyszczalni - max 5m odległość od ciągów komunikacyjnych (np. wjazd na posesję) oraz obciążeń statycznych - min. 4m OGÓLNE ZASADY MONTAŻU - ZBIORNIK OCZYSZCZALNI: wyznaczyć miejsce posadowienia oczyszczalni wykonać wykop odpowiednich wymiarów, nie dopuszczając przy tym do zjawiska jego przekopania, zabezpieczyć boki przed osuwaniem na dnie wykopu wykonać podsypkę stabilizującą, a w przypadku występowania trudnych warunków gruntowo-wodnych należy zastosować płytę betonową umieścić zbiornik oczyszczalni na dnie wykopu, poziomując go wzdłuż osi podłużnej wykonać podłączenia technologiczne: wlotu i wylotu ścieków, wentylacji wysokiej i niskiej rozpocząć obsypywanie zbiornika mieszanką stabilizującą, o szerokości 0,2-0,3m warstwami po ok. 0,4-0,5 m, pamiętając o napełnianiu wodą wszystkich komór oczyszczalni jednocześnie (osadnik i bioreaktor) UWAGA! oczyszczalnie EUROMATIC-ST wymagają zastosowania wentylacji wysokiej (rura Ø=0mm) przewody powietrzne poprowadzić w rurze ochronnej, zabezpieczając je przed zgnieceniem i załamaniem Szczegółowe zasady montażu znajdują się w instrukcji montażu producenta. Oczyszczalnie EUROMATIC produkowane są zgodnie z wymaganiami zawartymi w europejskiej normie EN A oraz oznaczone symbolem CE. W ofercie posiadamy również systemy hybrydowe EURO-TRYLOGIC dla hoteli, pensjonatów itp. Ząbki ul. Wyzwolenia 39 tel fax NIP

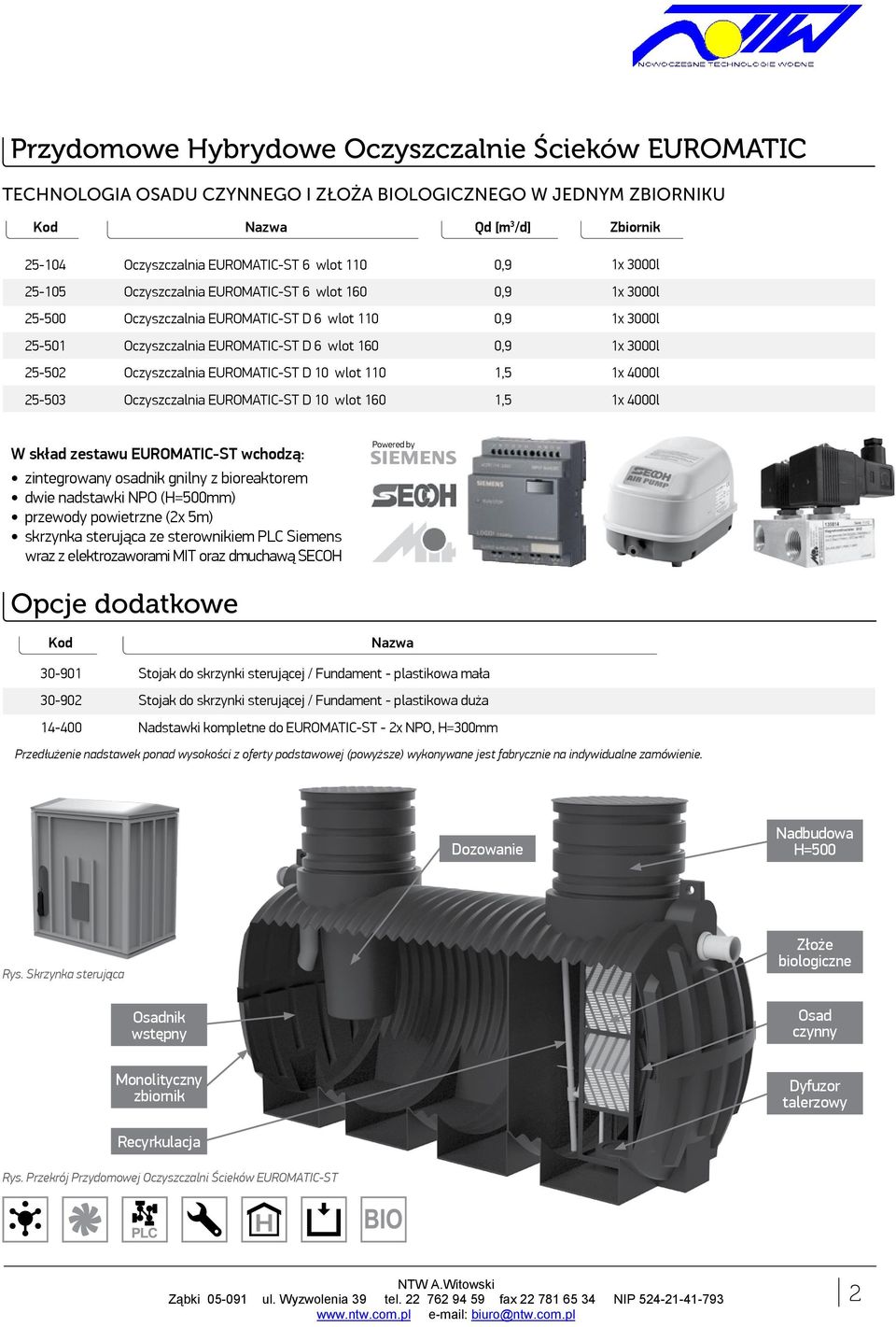

3 Przydomowe Hybrydowe Oczyszczalnie Ścieków EUROMATIC TECHNOLOGIA OSADU CZYNNEGO I ZŁOŻA BIOLOGICZNEGO W JEDNYM ZBIORNIKU Qd [m 3 /d] Zbiornik Oczyszczalnia EUROMATIC-ST 6 wlot 0 0,9 x 3000l Oczyszczalnia EUROMATIC-ST 6 wlot 60 0,9 x 3000l Oczyszczalnia EUROMATIC-ST D 6 wlot 0 0,9 x 3000l Oczyszczalnia EUROMATIC-ST D 6 wlot 60 0,9 x 3000l Oczyszczalnia EUROMATIC-ST D 0 wlot 0,5 x 4000l Oczyszczalnia EUROMATIC-ST D 0 wlot 60,5 x 4000l W skład zestawu EUROMATIC-ST wchodzą: zintegrowany osadnik gnilny z bioreaktorem dwie nadstawki NPO (H=500mm) przewody powietrzne (2x 5m) skrzynka sterująca ze sterownikiem PLC Siemens wraz z elektrozaworami MIT oraz dmuchawą SECOH Powered by Opcje dodatkowe Stojak do skrzynki sterującej / Fundament - plastikowa mała Stojak do skrzynki sterującej / Fundament - plastikowa duża Nadstawki kompletne do EUROMATIC-ST - 2x NPO, H=300mm Przedłużenie nadstawek ponad wysokości z oferty podstawowej (powyższe) wykonywane jest fabrycznie na indywidualne zamówienie. Dozowanie Nadbudowa H=500 Rys. Skrzynka sterująca Złoże biologiczne Osadnik wstępny Osad czynny Monolityczny zbiornik Dyfuzor talerzowy Recyrkulacja Rys. Przekrój Przydomowej Oczyszczalni Ścieków EUROMATIC-ST Ząbki ul. Wyzwolenia 39 tel fax NIP

4 Oczyszczalnie z drenażem rozsączającym Opis dzialania Przydomowa oczyszczalnia ścieków z drenażem rozsączającym jest to instalacja zewnętrzna, przeznaczona do oczyszczania ścieków bytowogospodarczych w miejscu ich powstawania. Zasada działania przydomowej oczyszczalni ścieków z drenażem rozsączającym opiera się na dwuetapowym oczyszczaniu ścieków: Etap I - podczyszczanie w warunkach beztlenowych - realizowany jest w osadniku gnilnym i polega na wstępnym podczyszczeniu ścieków przy udziale bakterii beztlenowych. Etap II - doczyszczanie tlenowe - to doczyszczanie w warunkach tlenowych, realizowane poprzez system złoża rozsączającego. Elementem niezbędnym do prawidłowego funkcjonowania każdego systemu z drenażem rozsączającym jest zastosowanie kruszywa. W celu uzyskania wysokiej skuteczności doczyszczania zaleca się stosowanie kruszywa o frakcji 6-32mm. Osadniki gnilne EURO-PLAST, oferowane w oczyszczalniach drenażowych, wykonane są z polietylenu metodą rotomouldingu. Charakteryzują się monolityczną budową bez szwów, łączeń i spawów. Osadniki odporne są na działanie substancji agresywnych oraz niskie temperatury. Zasady montazu PRZED PRZYSTĄPIENIEM DO MONTAŻU NALEŻY: dobrać urządzenia w zależności od ilości użytkowników (RLM) rozpoznać warunki gruntowo-wodne na działce, gdzie ma być posadowiona oczyszczalnia zaplanować lokalizację oczyszczalni LOKALIZACJA OCZYSZCZALNI Z DRENAŻEM: minimalna odległość pomiędzy drenażem rozsączającym a najwyższym rocznym poziomem wód gruntowych -,5m minimalna odległość pomiędzy nitkami drenażu -,5m osadnik gnilny posadowić jak najbliżej budynku odległość drenażu od studni - 30m odległość od drzew i krzewów minimum - 3m odległość od ciągów komunikacyjnych (np. wjazd na posesję) oraz obciążeń statycznych - minimum 3m OGÓLNE ZASADY MONTAŻU: wyznaczyć miejsce posadowienia oczyszczalni wykonać wykop odpowiednich wymiarów, nie dopuszczając przy tym do zjawiska jego przekopania, zabezpieczyć boki przed osuwaniem na dnie wykopu wykonać podsypkę stabilizującą, a w przypadku występowania trudnych warunków gruntowo-wodnych należy zastosować płytę betonową umieścić osadnik oczyszczalni na dnie wykopu, poziomując zbiornik wzdłuż osi podłużnej wykonać podłączenia technologiczne: wlotu i wylotu ścieków, wentylacji wysokiej rozpocząć obsypywanie zbiornika mieszanką stabilizującą, o szerokości 0,2-0,3m, warstwami po ok. 0,4-0,5m, pamiętając o równomiernym napełnianiu osadnika wodą przystąpić do montażu studzienki rozdzielczej, pamiętając o jej dokładnym wypoziomowaniu wykonać podsypkę i obsypkę stabilizującą studzienki drenaż rozsączający instalować na głębokości 0,5-0,9m drenaż obsypać kruszywem o granulacji 6-32mm maksymalna długość jednej nitki drenażowej to 20m, a odstęp między nimi to,5m 3 Ząbki ul. Wyzwolenia 39 tel fax NIP

5 EURO SOLID 2000 (4-5 RLM) KOMPLETNE ZESTAWY Z DRENAŻEM ROZSĄCZAJĄCYM PRZEPUSZCZALNOŚĆ GRUNTU: BARDZO DOBRA DOBRA Wykaz elementów Osadnik SOLID OS-PO z filtrem Kształtki PP - materiał filtrujący Nadstawka NPO na osadnik H=360mm Studzienka rozdzielcza MSR-5 5 wylotów, H=820mm Drenaż rozsączający PCV (2m) Geowłóknina szer. 0,5m Rura pełna PCV (2m) Rura pełna PCV (m) Kolanko PCV (90 O ) Kolanko PCV (45 O ) Kominek napowietrzający PCV Biopreparat BIOSANIT Kompletny zestaw oczyszczalni z wlotem Ø=0mm Kompletny zestaw oczyszczalni z wlotem Ø=60mm 32 m 32 mb 6-02 (Ø0) 6-03 (Ø60) m 48 mb 6-02 (Ø0) 6-03 (Ø60) EURO MASSIVE 3000 (6-7 RLM) KOMPLETNE ZESTAWY Z DRENAŻEM ROZSĄCZAJĄCYM PRZEPUSZCZALNOŚĆ GRUNTU: BARDZO DOBRA DOBRA Wykaz elementów Osadnik MASSIVE OS-PO z filtrem Kształtki PP - materiał filtrujący Nadstawka NPO na osadnik H=360mm Studzienka rozdzielcza MSR-5 5 wylotów, H=820mm Drenaż rozsączający PCV (2m) Geowłóknina szer. 0,5m Rura pełna PCV (2m) Rura pełna PCV (m) Kolanko PCV (90 O ) Kolanko PCV (45 O ) Kominek napowietrzający PCV Biopreparat BIOSANIT Kompletny zestaw oczyszczalni z wlotem Ø=0mm Kompletny zestaw oczyszczalni z wlotem Ø=60mm Opcje dodatkowe 48 m 48 mb 6-20 (Ø0) 6-2 (Ø60) Uzupełniające elementy oczyszczalni z drenażem rozsączającym wyszczególnione są na stronie m 60 mb Zaproponowana długość drenażu obliczona została do gruntów o dobrej przepuszczalności. W przypadku występowania gruntów o gorszej przepuszczalności należy zwiększyć długość drenażu, zgodnie z wytycznymi (Ø0) 6-2 (Ø60) W ofercie posiadamy rownież oczyszczalnie dla większej liczby użytkowników. Dobór i wycena realizowane są na indywidualne zamówienie. Ząbki ul. Wyzwolenia 39 tel fax NIP

6 Oczyszczalnie z panelami rozsączającymi Opis dzialania Przydomowe oczyszczalnie ścieków EURO-PLAST z panelami rozsączającymi są przeznaczone do podczyszczania w warunkach beztlenowych (osadnik gnilny) oraz doczyszczania tlenowego (pakiety rozsączające) ścieków bytowo-gospodarczych z gospodarstw indywidualnych. Z uwagi na rosnące ceny kruszywa, pakiety rozsączające są alternatywą do tradycyjnego systemu drenażu rozsączajacego z podsypką żwirową. Technologia oczyszczania ścieków jest taka sama jak w przypadku klasycznego systemu z drenażem rozsączającym (patrz str 6-7). Wstępnie podczyszczone ścieki z osadnika gnilnego, rozprowadzane są na powierzchni paneli rozsączających za pomocą rury drenażowej PVC z odpowiednimi nacięciami. Jego budowa umożliwia łatwą dystrybucję ścieków w grunt. Układ taki pozwala na rozrost błony biologicznej na dużej powierzchni oraz zapobiega ewentualnej kolmatacji gruntu następującej w wyniku jej rozrastania. Pakiety zwiększają całkowitą powierzchnię chłonną w stosunku do tradycyjnego systemu rozsączającego około trzykrotnie, dzięki czemu maksymalnie wydłużają bezawaryjny czas pracy oczyszczalni oraz zapewniają dokładne doczyszczanie ścieków. Duża powierzchnia infiltracyjna pozwala na znaczną redukcję powierzchni poletka drenażowego (długość i ilość wykopów), co wpływa na zmniejszenie kosztów związanych z montażem. Panele wykonane są z polietylenu. Pojedynczy moduł posiada wymiary: 600 x 600 x 300mm oraz kształt prostopadłościanu, dzięki czemu jest wygodny w transporcie i łatwy w montażu. DOBÓR PAKIETÓW pakietów dobieramy w zależności od ilości ścieków, z uwzględnieniem przepuszczalności gruntów. grunty o bardzo dobrej i dobrej przepuszczalności (pospółka, żwir, piasek) - średnio 4 pakiety w przeliczeniu na RLM grunt o średniej przepuszczalności (piasek gliniasty) - średnio 8 pakietów w przeliczeniu na RLM Zasady montazu PRZED PRZYSTĄPIENIEM DO MONTAŻU NALEŻY: dobrać urządzenia w zależności od ilości użytkowników (RLM) rozpoznać warunki gruntowo-wodne na działce, gdzie ma być posadowiona oczyszczalnia zaplanować lokalizację oczyszczalni LOKALIZACJA OCZYSZCZALNI Z PANELAMI ROZSĄCZAJĄCYMI: minimalna odległość pomiędzy panelami rozsączającymi, a najwyższym rocznym poziomem wód gruntowych -,5m minimalna odległość pomiędzy nitkami paneli -,5m osadnik gnilny posadowić jak najbliżej budynku odległość nitek panelowych od studni - 30m odległość od drzew i krzewów minimum - 3m odległość od ciągów komunikacyjnych (np. wjazd na posesję) oraz obciążeń statycznych - min. 3m OGÓLNE ZASADY MONTAŻU: wyznaczyć miejsce posadowienia oczyszczalni wykonać wykop odpowiednich wymiarów nie dopuszczając przy tym do zjawiska jego przekopania, zabezpieczyć boki przed osuwaniem na dnie wykopu wykonać podsypkę stabilizującą, a w przypadku występowania trudnych warunków gruntowo-wodnych należy zastosować płytę betonową umieścić osadnik oczyszczalni na dnie wykopu, poziomując go wzdłuż osi podłużnej wykonać podłączenia technologiczne: wlotu i wylotu ścieków, wentylacji wysokiej rozpocząć obsypywanie zbiornika mieszanką stabilizującą, o szerokości 0,2-0,3m, warstwami po ok. 0,4-0,5m, pamiętając o równomiernym napełnianiu osadnika wodą przystąpić do montażu studzienki rozdzielczej, pamiętając o jej dokładnym wypoziomowaniu wykonać podsypkę i obsypkę stabilizującą studzienki panele rozsączające instalować na głębokości 0,5-0,9m, w wykopie o szerokości 0,8m panel wraz z rurą drenażową przykryć geowłókniną maksymalna długość jednej nitki drenażowej to 20m, a odstęp między nimi,5m 5 Ząbki ul. Wyzwolenia 39 tel fax NIP

7 EURO PAKIET SOLID 2000 (4-5 RLM) KOMPLETNE ZESTAWY Z PANELAMI ROZSĄCZAJĄCYMI PRZEPUSZCZALNOŚĆ GRUNTU: BARDZO DOBRA DOBRA Grupa Cena [zł] Cena [zł] Wykaz elementów Osadnik SOLID OS-PO z filtrem Kształtki PP - materiał filtrujący Nadstawka NPO na osadnik H=360mm Studzienka rozdzielcza MSR-5 5 wylotów, H=820mm Panele rozsączające (0,6 x 0,6 x 0,3m) Drenaż rozsączający PCV (2m) Drenaż rozsączający PCV (m) Geowłóknina szer.,0m Rura pełna PCV (m) Kolanko PCV (90 O ) Kominek napowietrzający PCV Biopreparat BIOSANIT Kompletny zestaw oczyszczalni z wlotem Ø=0mm Kompletny zestaw oczyszczalni z wlotem Ø=60mm 2 6 szt. 6 m 2 5 szt (Ø0) 6-03 (Ø60) / 4-20/ 5.025, ,00 28 szt. 8 szt. 20 m 2 5 szt (Ø0) 6-03 (Ø60) / 4-203/ 5.595, ,00 EURO PAKIET MASSIVE 3000 (6-7 RLM) KOMPLETNE ZESTAWY Z PANELAMI ROZSĄCZAJĄCYMI PRZEPUSZCZALNOŚĆ GRUNTU: BARDZO DOBRA DOBRA Grupa Cena [zł] Cena [zł] Wykaz elementów Osadnik MASSIVE OS-PO z filtrem Kształtki PP - materiał filtrujący Nadstawka NPO na osadnik H=360mm Studzienka rozdzielcza MSR-5 5 wylotów, H=820mm Panele rozsączające (0,6 x 0,6 x 0,3m) Drenaż rozsączający PCV (2m) Geowłóknina szer.,0m Rura pełna PCV (m) Kolanko PCV (90 O ) Kominek napowietrzający PCV Biopreparat BIOSANIT Kompletny zestaw oczyszczalni z wlotem Ø=0mm Kompletny zestaw oczyszczalni z wlotem Ø=60mm 3 0 szt. 20 m 2 5 m 6-20 (Ø0) 6-2 (Ø60) / 4-208/ 6.06, ,00 40 szt. 24 m 2 5 m 6-20 (Ø0) 6-2 (Ø60) / 4-209/ 7.038, ,00 Opcje dodatkowe Uzupełniające elementy oczyszczalni z panelami rozsączającymi wyszczególnione są na stronie 8 Zaproponowana długość drenażu i pakietów obliczona została do gruntów o dobrej przepuszczalności. W przypadku występowania gruntów o gorszej przepuszczalności należy zwiększyć długość drenażu, zgodnie z wytycznymi. W ofercie posiadamy rownież oczyszczalnie dla większej liczby użytkowników. Dobór i wycena realizowane są na indywidualne zamówienie. Szczegółowe dane techniczne układu znajdują się na stronie 0. Ząbki ul. Wyzwolenia 39 tel fax NIP

8 Elementy oczyszczalni OSADNIKI GNILNE Z KOSZEM FILTRACYJNYM (BEZ WYPEŁNIENIA) 6-02 (wlot 0) 6-03 (wlot 60) Osadnik gnilny SOLID 2000 z koszem filtracyjnym (bez wypełnienia) OS-PO jednokomorowy Nadstawka NPO H=mm Wysokość do wlotu (Ø=0) 60mm 6-20 (wlot 0) 6-2 (wlot 60) Osadnik gnilny MASSIVE 3000 z koszem filtracyjnym (bez wypełnienia) OS-PO jednokomorowy Nadstawka NPO H=mm Wysokość do wlotu (Ø=0) 40mm 6-04 (wlot 0) 6-05 (wlot 60) Osadnik gnilny PI 2000 z koszem filtracyjnym (bez wypełnienia) OS-PI-2000 jednokomorowy Nadstawka NPO H=mm Wysokość do wlotu (Ø=0) 490mm 6-06 (wlot 0) 6-07 (wlot 60) Osadnik gnilny PI 3000 z koszem filtracyjnym (bez wypełnienia) OS-PI-3000 jednokomorowy Nadstawka NPO H=mm Wysokość do wlotu (Ø=0) 450mm 6-26 (wlot 60) Osadnik gnilny 4000 z koszem filtracyjnym (bez wypełnienia) OS-PO-4000 rot. jednokomorowy Nadstawka NPO H=mm Wysokość do wlotu (Ø=60) 480mm Opcje dodatkowe Uzupełniające elementy oczyszczalni z drenażem rozsączającym wyszczególnione są na stronie 8 Do osadników z koszami filtracyjnymi należy dokupić materiał filtracyjny (kształtki PP). Szczegółowe dane techniczne zbiorników znajdują się na stronie 0. 7 Ząbki ul. Wyzwolenia 39 tel fax NIP

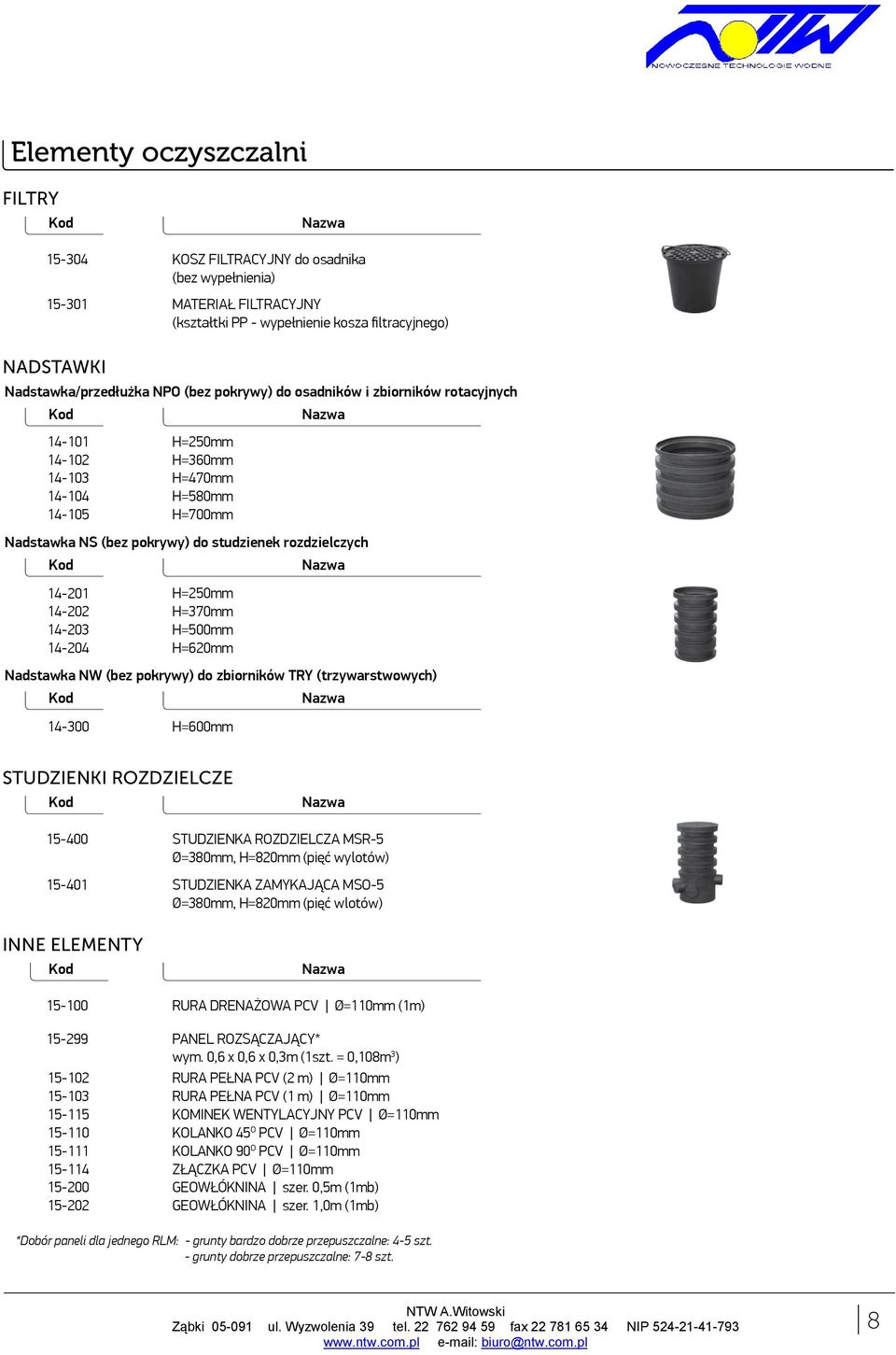

9 Elementy oczyszczalni FILTRY KOSZ FILTRACYJNY do osadnika (bez wypełnienia) MATERIAŁ FILTRACYJNY (kształtki PP - wypełnienie kosza filtracyjnego) NADSTAWKI Nadstawka/przedłużka NPO (bez pokrywy) do osadników i zbiorników rotacyjnych H=250mm H=360mm H=470mm H=580mm H=700mm Nadstawka NS (bez pokrywy) do studzienek rozdzielczych H=250mm H=370mm H=500mm H=620mm Nadstawka NW (bez pokrywy) do zbiorników TRY (trzywarstwowych) H=600mm STUDZIENKI ROZDZIELCZE INNE ELEMENTY STUDZIENKA ROZDZIELCZA MSR-5 Ø=380mm, H=820mm (pięć wylotów) STUDZIENKA ZAMYKAJĄCA MSO-5 Ø=380mm, H=820mm (pięć wlotów) RURA DRENAŻOWA PCV Ø=0mm (m) PANEL ROZSĄCZAJĄCY* wym. 0,6 x 0,6 x 0,3m (szt. = 0,08m 3 ) RURA PEŁNA PCV (2 m) Ø=0mm RURA PEŁNA PCV ( m) Ø=0mm KOMINEK WENTYLACYJNY PCV Ø=0mm KOLANKO 45 O PCV Ø=0mm KOLANKO 90 O PCV Ø=0mm ZŁĄCZKA PCV Ø=0mm GEOWŁÓKNINA szer. 0,5m (mb) GEOWŁÓKNINA szer.,0m (mb) *Dobór paneli dla jednego RLM: - grunty bardzo dobrze przepuszczalne: 4-5 szt. - grunty dobrze przepuszczalne: 7-8 szt. Ząbki ul. Wyzwolenia 39 tel fax NIP

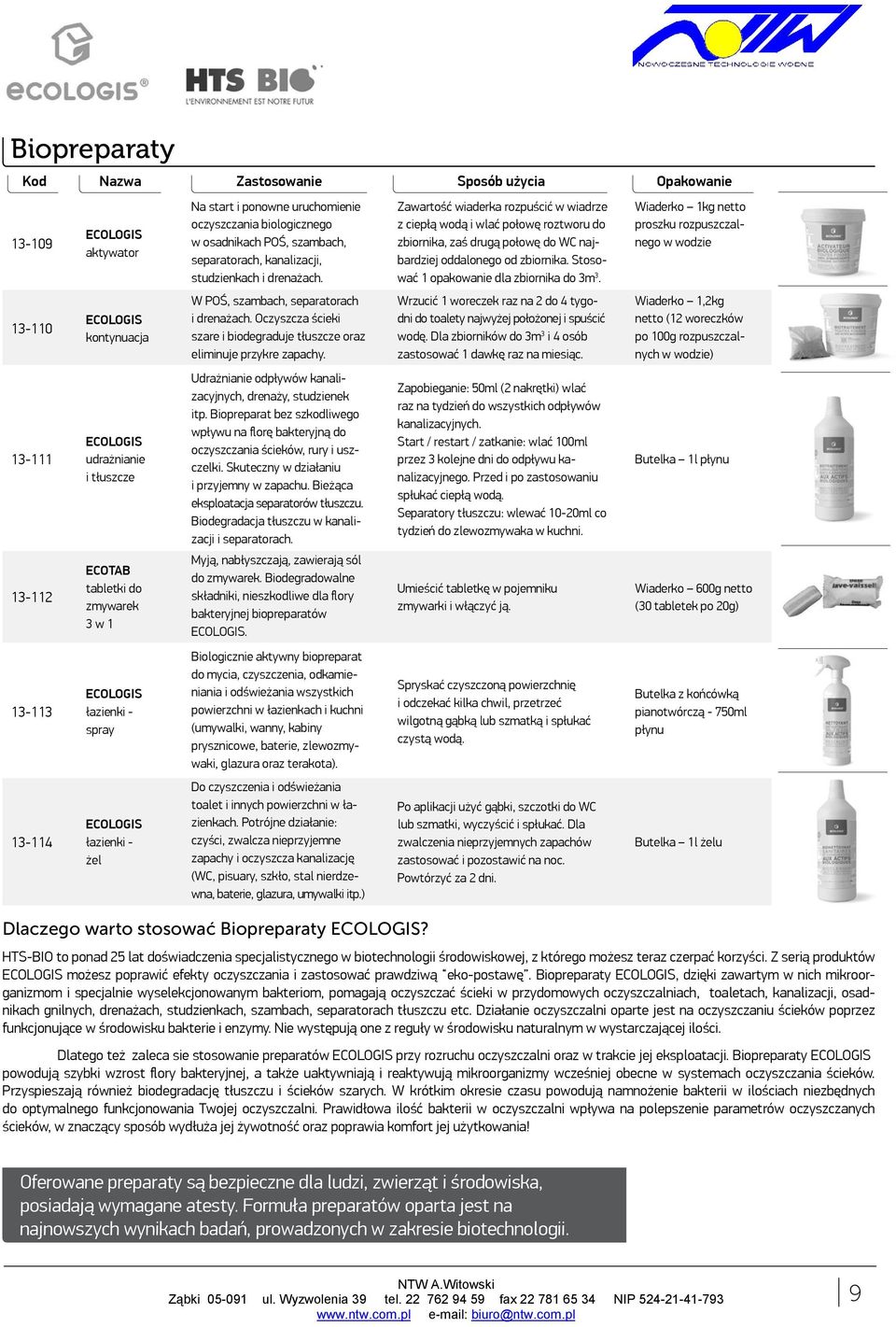

10 Biopreparaty Zastosowanie Sposób użycia Opakowanie ECOLOGIS aktywator ECOLOGIS kontynuacja ECOLOGIS udrażnianie i tłuszcze ECOTAB tabletki do zmywarek 3 w ECOLOGIS łazienki - spray ECOLOGIS łazienki - żel Na start i ponowne uruchomienie oczyszczania biologicznego w osadnikach POŚ, szambach, separatorach, kanalizacji, studzienkach i drenażach. W POŚ, szambach, separatorach i drenażach. Oczyszcza ścieki szare i biodegraduje tłuszcze oraz eliminuje przykre zapachy. Udrażnianie odpływów kanalizacyjnych, drenaży, studzienek itp. Biopreparat bez szkodliwego wpływu na florę bakteryjną do oczyszczania ścieków, rury i uszczelki. Skuteczny w działaniu i przyjemny w zapachu. Bieżąca eksploatacja separatorów tłuszczu. Biodegradacja tłuszczu w kanalizacji i separatorach. Myją, nabłyszczają, zawierają sól do zmywarek. Biodegradowalne składniki, nieszkodliwe dla flory bakteryjnej biopreparatów ECOLOGIS. Biologicznie aktywny biopreparat do mycia, czyszczenia, odkamieniania i odświeżania wszystkich powierzchni w łazienkach i kuchni (umywalki, wanny, kabiny prysznicowe, baterie, zlewozmywaki, glazura oraz terakota). Do czyszczenia i odświeżania toalet i innych powierzchni w łazienkach. Potrójne działanie: czyści, zwalcza nieprzyjemne zapachy i oczyszcza kanalizację (WC, pisuary, szkło, stal nierdzewna, baterie, glazura, umywalki itp.) Dlaczego warto stosować Biopreparaty ECOLOGIS? Zawartość wiaderka rozpuścić w wiadrze z ciepłą wodą i wlać połowę roztworu do zbiornika, zaś drugą połowę do WC najbardziej oddalonego od zbiornika. Stosować opakowanie dla zbiornika do 3m 3. Wrzucić woreczek raz na 2 do 4 tygodni do toalety najwyżej położonej i spuścić wodę. Dla zbiorników do 3m 3 i 4 osób zastosować dawkę raz na miesiąc. Zapobieganie: 50ml (2 nakrętki) wlać raz na tydzień do wszystkich odpływów kanalizacyjnych. Start / restart / zatkanie: wlać 00ml przez 3 kolejne dni do odpływu kanalizacyjnego. Przed i po zastosowaniu spłukać ciepłą wodą. Separatory tłuszczu: wlewać 0-20ml co tydzień do zlewozmywaka w kuchni. Umieścić tabletkę w pojemniku zmywarki i włączyć ją. Spryskać czyszczoną powierzchnię i odczekać kilka chwil, przetrzeć wilgotną gąbką lub szmatką i spłukać czystą wodą. Po aplikacji użyć gąbki, szczotki do WC lub szmatki, wyczyścić i spłukać. Dla zwalczenia nieprzyjemnych zapachów zastosować i pozostawić na noc. Powtórzyć za 2 dni. Wiaderko kg netto proszku rozpuszczalnego w wodzie Wiaderko,2kg netto (2 woreczków po 00g rozpuszczalnych w wodzie) Butelka l płynu Wiaderko 600g netto (30 tabletek po 20g) Butelka z końcówką pianotwórczą - 750ml płynu Butelka l żelu HTS-BIO to ponad 25 lat doświadczenia specjalistycznego w biotechnologii środowiskowej, z którego możesz teraz czerpać korzyści. Z serią produktów ECOLOGIS możesz poprawić efekty oczyszczania i zastosować prawdziwą eko-postawę. Biopreparaty ECOLOGIS, dzięki zawartym w nich mikroorganizmom i specjalnie wyselekcjonowanym bakteriom, pomagają oczyszczać ścieki w przydomowych oczyszczalniach, toaletach, kanalizacji, osadnikach gnilnych, drenażach, studzienkach, szambach, separatorach tłuszczu etc. Działanie oczyszczalni oparte jest na oczyszczaniu ścieków poprzez funkcjonujące w środowisku bakterie i enzymy. Nie występują one z reguły w środowisku naturalnym w wystarczającej ilości. Dlatego też zaleca sie stosowanie preparatów ECOLOGIS przy rozruchu oczyszczalni oraz w trakcie jej eksploatacji. Biopreparaty ECOLOGIS powodują szybki wzrost flory bakteryjnej, a także uaktywniają i reaktywują mikroorganizmy wcześniej obecne w systemach oczyszczania ścieków. Przyspieszają również biodegradację tłuszczu i ścieków szarych. W krótkim okresie czasu powodują namnożenie bakterii w ilościach niezbędnych do optymalnego funkcjonowania Twojej oczyszczalni. Prawidłowa ilość bakterii w oczyszczalni wpływa na polepszenie parametrów oczyszczanych ścieków, w znaczący sposób wydłuża jej żywotność oraz poprawia komfort jej użytkowania! Oferowane preparaty są bezpieczne dla ludzi, zwierząt i środowiska, posiadają wymagane atesty. Formuła preparatów oparta jest na najnowszych wynikach badań, prowadzonych w zakresie biotechnologii. Ząbki ul. Wyzwolenia 39 tel fax NIP

11 Dane techniczne Zbiornik, typ Długość (A) Szerokość (B) Wysokość bez nadbudów (E) Wysokość wlotu ścieku (C) Wysokość wlotu ścieku (D) Wysokość z nadbudowami (F) Wysokość nadbudów (G) Średnica włazów (H/J) Średnica wlotu i wylotu EUROMATIC-ST 6 wlot 0 EUROMATIC-ST 6 wlot 60 EUROMATIC-ST D 6 wlot 0 EUROMATIC-ST D 6 wlot 60 EUROMATIC-ST D 0 wlot 0 EUROMATIC-ST D 0 wlot 60 OSADNIK SOLID 2000 wlot 0 OSADNIK SOLID 2000 wlot 60 OSADNIK MASSIVE 3000 wlot 0 OSADNIK MASSIVE 3000 wlot 60 OSADNIK GNILNY 4000 wlot 60 OSADNIK GNILNY PI 2000 wlot 0 OSADNIK GNILNY PI 2000 wlot 60 OSADNIK GNILNY PI 3000 wlot 0 OSADNIK GNILNY PI 3000 wlot 60 Zbiornik pion. ZB-PI-750 wlot 0 Zbiornik pion. ZB-PI-000 wlot 0 Zbiornik pion. ZB-PI-2000 wlot 0 Zbiornik pion. ZB-PI-2000 wlot 60 Zbiornik pion. ZB-PI-3000 wlot 0 Zbiornik pion. ZB-PI-3000 wlot 60 Separator tłuszczu SN Separator tłuszczu SN 2 Separator tłuszczu SN 4 Separator tłuszczu SN 7 Separator tłuszczu SN 0 Separator tłuszczu SN 5 Separator tłuszczu SN 20 Separator tłuszczu SN / / / /630 0/0 60/0 60/0 60/0 0/0 60/0 0/0 60/0 0/0 60/0 0/0 0/0 60/0 0/0 60/0 0/0 0/0 0/0 60/0 0/0 60/0 0/0 0/0 0/0 0/0 60/60 200/ / /200 Wymiary A-J w tabeli podane są w [mm]. Rys. Schemat poglądowy 0 Ząbki ul. Wyzwolenia 39 tel fax NIP

12 Systemy Hybrydowe EURO-TRYLOGIC Zastosowanie Hybrydowe oczyszczalnie scieków EURO-TRYLOGIC przeznaczone są do oczyszczania scieków m.in. z hoteli, pensjonatów, domów wypoczynkowych, obiektów agroturystycznych oraz szkół. System EURO-TRYLOGIC to mechaniczno-biologiczne, hybrydowe oczyszczalnie scieków, działające na zasadzie osadu czynnego oraz złoża biologicznego i bazujące na sprawdzonych zbiornikach trójwarstwowych TRY. System charakteryzuje się odpornością na przerwy w dostawie scieków, zrzuty udarowe, krótkotrwałe przerwy w dostawie energii elektrycznej oraz retencją własną. Dzięki zastosowaniu zaawansowanej automatyki (sterownik PLC firmy SIEMENS) system automatycznie dostosowuje swoją pracę do aktualnych potrzeb, poprawiając tym samym komfort użytkowania urządzenia. Dzięki zintegrowanemu osadnikowi wstępnemu z bioreaktorem system wymaga niewielkiej powierzchni montażu i mieści się najczęściej w jednym zbiorniku. ZALETY SYSTEMU EURO-TRYLOGIC: oparty na trójwarstwowych zbiornikach TRY (technologia all in one) wysoki stopień redukcji zanieczyszczeń zaawansowana automatyka firmy Siemens proces produkcyjny realizowany zgodnie z systemem zarządzania ISO 900 zgodność z europejską normą PN-EN A posiada oznakowanie CE Oczyszczalnie EURO-TRYLOGIC produkowane są zgodnie z normą PN-EN Aoraz posiadają oznakowanie CE. Ząbki ul. Wyzwolenia 39 tel fax NIP biuro@ntw.com.pl
