1 OBIEKT Zagospodarowanie terenu rekreacyjnego w zakresie dostawy oraz montażu urządzeń siłowni zewnętrznej w Gdyni przy ul. Zaruskiego, dzielnica Chwarzno-Wiczlino, działka nr 273/50, KM 39, obręb Wiczlino TEMAT Projekt budowlany INWESTOR Gdyński Ośrodek Sportu i Rekreacji Ul. Olimpijska 5/ Gdynia JEDNOSTKA PROJEKTOWA KA-Projekt Adam Kościecha Ul. Startowa 15a/ Gdańsk Tel: ARCHITEKTURA I URBANISTYKA Projektant: Mgr inż. arch. Adam Kościecha upr.nr PO/KK/139/2006 DATA Październik 2014

2 ZAWARTOŚĆ OPRACOWANIA I. Strona tytułowa II. Dokumenty formalno-prawne - Oświadczenie projektanta - Kopie uprawnień i przynależności do Izby Architektów III. Opis techniczny IV. Część rysunkowa 1. Projekt zagospodarowania terenu 1: Rzut szczegółowy z zestawieniem urządzeń 1: Przekrój przez nawierzchnię oraz fundament 1:10 4. Wzór regulaminu 1:5 2

3 Gdańsk OŚWIADCZENIE Oświadczam, że projekt budowlany Zagospodarowanie terenu rekreacyjnego w zakresie dostawy oraz montażu urządzeń siłowni zewnętrznej w Gdyni przy ul. Zaruskiego, dzielnica Chwarzno -Wiczlino, działka nr 273/50, KM 39, obręb Wiczlino " został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej, zgodnie z art. 20 ust. 4 Ustawy z dnia 7 lipca 1994r. Prawo Budowlane. Mgr inż. arch.. Adam Kościecha Upr.nr PO/KK/139/

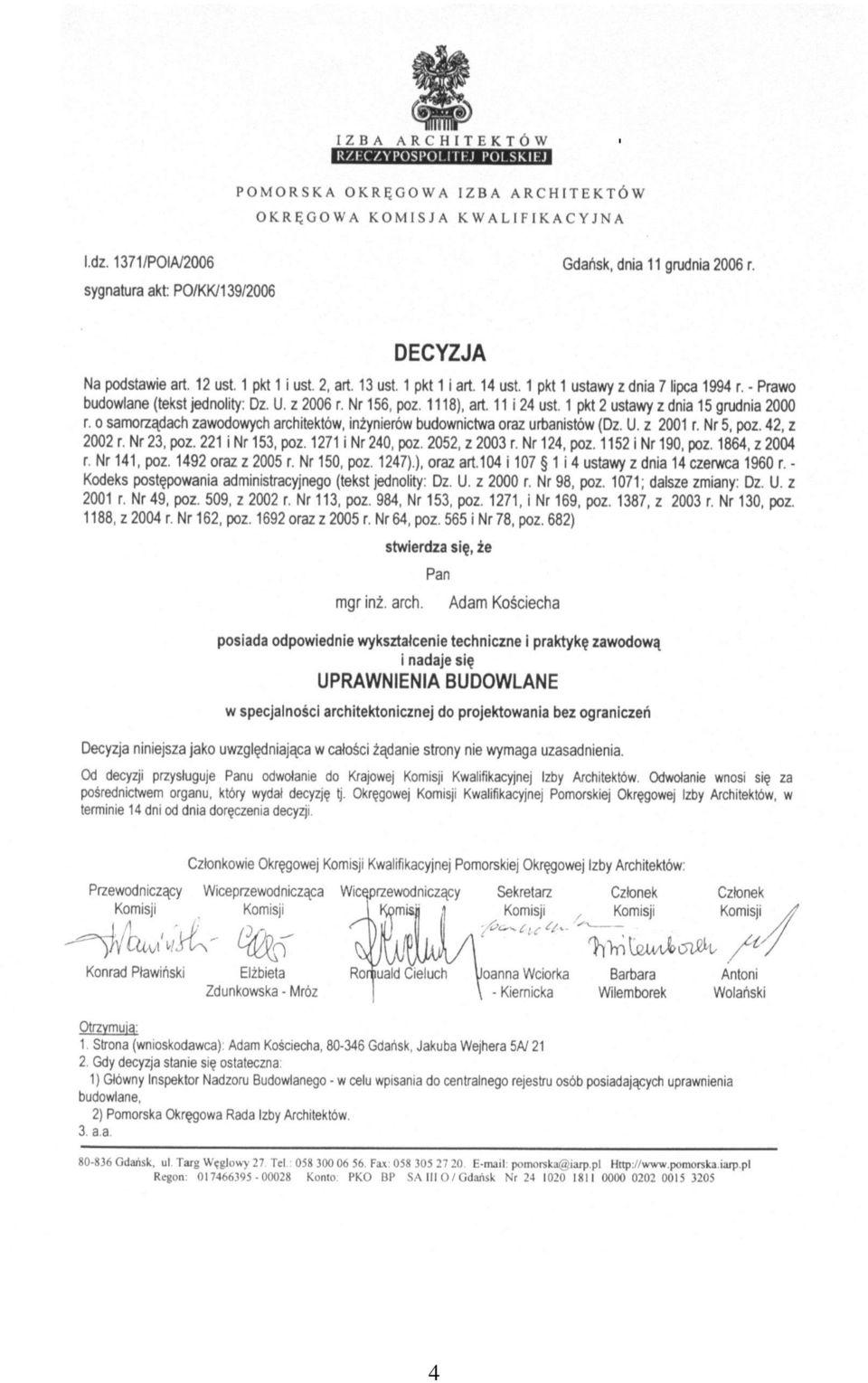

4 4

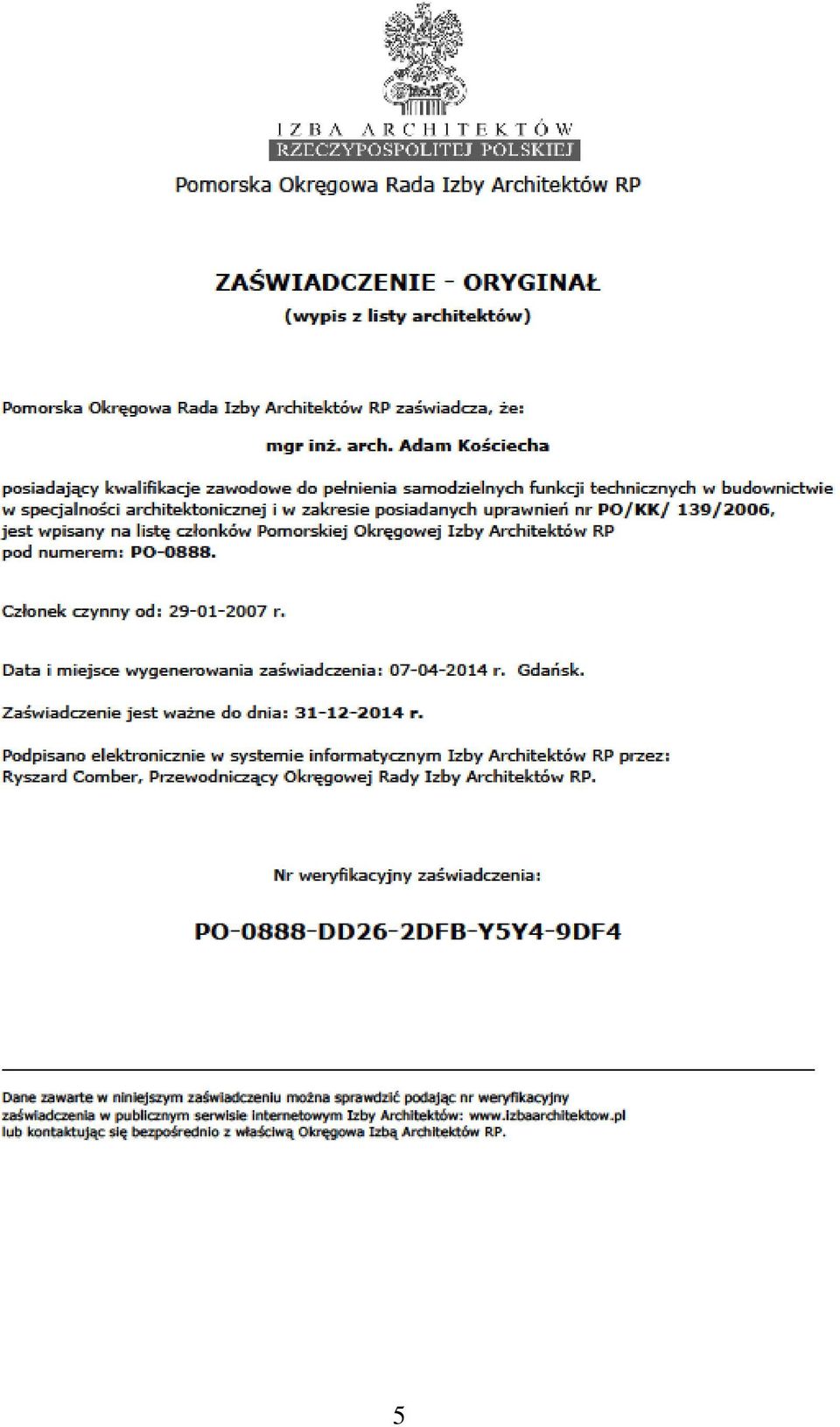

5 5

6 OPIS TECHNICZNY DO PROJEKTU SIŁOWNI ZEWNĘTRZNEJ W GDYNI PRZY UL. ZARUSKIEGO 1.0.PODSTAWA OPRACOWANIA 1.1. Umowa zawarta pomiędzy Inwestorem a Projektantem Uzgodnienia z Inwestorem 1.3. Mapa do celów informacyjnych 1.4. Opinia geotechniczna wykonana przez pracownię Geokarta 2.0. LOKALIZACJA INWESTYCJI Siłownia zewnętrzna została zlokalizowana na terenie zielonym w Gdyni w dzielnicy Chwarzno-Wiczlino przy ul. Zaruskiego na działce 273/50, KM 39, obręb Wiczlino. Dla przedmiotowej działki obowiązuje Miejscowy Plan Zagospodarowania Przestrzennego ISTNIEJĄCY STAN ZAGOSPODAROWANIA DZIAŁKI Teren przeznaczony pod projektowaną inwestycję jest płaski. Na planowanym terenie nie występują żadne sieci uzbrojenia podziemnego. Na podstawie opinii geotechnicznej stwierdzono występowanie utworów czwartorzędowych a woda gruntowa występuje poniżej planowanej głębokości posadowienia. Zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 25 kwietnia 2012 r. w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U nr 463) stwierdzono proste warunki gruntowe. Obiekt zalicza się do I kategorii geotechnicznej ROZWIĄZANIA ARCHITEKTONICZNO-BUDOWLANO PRZESTRZENNE 4.1. Dane ogólne Siłownię zaprojektowano na terenie działki, którą Inwestor przeznaczył na funkcje sportowo rekreacyjne. Elementy siłowni zostały zlokalizowane na terenie pokrytym roślinnością niską Jako wyposażenie siłowni przyjęto urządzenia odporne na warunki atmosferyczne i próby zniszczenia, o dużej trwałości zapewniające długie, bezpieczne użytkowanie. Przy lokalizacji urządzeń należy zachować zalecane przez producenta strefy bezpieczeństwa. Dodatkowo uzupełnieniem małej architektury są ławki, kosze na śmieci, stojaki rowerowe oraz regulamin siłowni. Regulamin oraz instrukcje użytkowania należy wyposażyć w logo Gdynia Sport Zgodność z miejscowym planem Teren inwestycji objęty jest Uchwałą nr XXVI/602/04 Rady Miasta Gdyni z dnia 22 grudnia 2004 roku w sprawie uchwalenia miejscowego planu zagospodarowania przestrzennego części dzielnicy Chwarzno-Wiczlino w Gdyni, rejon ulic Wiczlińskiej, Chwarznieńskiej i Śliskiej, karta terenu 100. Założenie projektowe stanowi funkcję uzupełniającą dla wiodącej funkcji zabudowy wielorodzinnej niskiej i jest zgodne w wymaganiami miejscowego planu Podział funkcjonalny, lokalizacja poszczególnych elementów Od strony dojścia (południowej) zaprojektowano kolejno: 4 stojaki na rowery, 2 ławki, kosz na śmieci, biegacz, regulamin siłowni, rowerek, ławkę z pylonem i prostownikiem pleców, orbitrek, wyciąg górny z pylonem i wyciskaniem siedząc, drabinkę z pylonem i 6

7 podciąganiem nóg, twister z wahadłem, prasę nożną z pylonem i wioślarzem, oraz biegacza. Uzupełnieniem siłowni od strony północnej jest kosz na śmieci oraz dwie ławki z oparciami Dane liczbowe: Nawierzchnia żwirowa: 242 m 2 Ilość zastosowanych urządzeń siłowni zewnętrznej: 13 ilość ławek 4 Ilość koszy na śmieci: 2 Regulamin siłowni: 1 Stojaki rowerowe: Projektowane nawierzchnie Teren, na którym projektuje się urządzenia należy przygotować poprzez zdjęcie wierzchniej warstwy 30cm i zastąpienie jej żwirem zaokrąglonym, płukanym o frakcji 2-8mm. Jest ona zalecana ze względu na optymalne właściwości: możliwość użytkowania przez cały rok, nawet w złych warunkach atmosferycznych, samoczynne oczyszczenie się oraz dużą (do 3m) maksymalną wysokość bezpiecznego upadku. Na dnie wykopu ułożyć należy geowłókninę separującą. Nawierzchnię należy wydzielić pionowo od sąsiadującej, istniejącej nawierzchni trawiastej poprzez wstawienie obrzeża systemowego typu np: Eko-bord o wysokości min. 45mm w kolorze grafitowym. Obrzeże to jest wykonane z tworzywa sztucznego będącego produktem przetworzenia surowców wtórnych. 5.0.DANE KONSTRUKCYJNO-BUDOWLANE 5.1.Montaż Założono montaż urządzeń siłowni zewnętrznej do fundamentów betonowych o wysokości minimalnej 50cm. Po wykonaniu wykopu i szalunku kotwy (przykręcone do wzoru otworów) - tj. wygięte pręty gwintowane Ø16 należy wcisnąć do rzadkiego betonu klasy C20/25 i wypoziomować. Po utwardzeniu betonu zdjąć szablon i przykręcić urządzenie. Następnie wypoziomować na nakrętkach oraz zasypać 30cm warstwą żwiru (nawierzchni bezpiecznej). Miejsce przykręcenia urządzenia do fundamentu musi znajdować się 30cm poniżej poziomu terenu. Fundamenty pod ławki zgodnie z zaleceniami wybranego producenta. Kosze na śmieci zaprojektowano jako wolnostojące. Wszystkie prace prowadzić ręcznie bez użycia ciężkiego sprzętu OPIS DO URZĄDZEŃ SIŁOWNI ZEWNĘTRZNEJ: UWAGA Dla potrzeb projektu przyjęto, jako przykładowe urządzenia znajdujące się w ofercie firmy Outdoor Fitness Center (wymiary, materiały, kolor, zabezpieczenia). Dostawca urządzeń może zaoferować własne urządzenia zgodnie ze swoją ofertą handlową (wymiary, materiały, kolor, zabezpieczenia) z zastrzeżeniem, że urządzenia te muszą być o standardzie, co najmniej takim samym lub wyższym od opisanych w projekcie oraz muszą być zgodne z wszelkimi wymaganiami normy PN-EN Wyposażenie placów zabaw i nawierzchnie. Ogólne wymagania bezpieczeństwa i metody badań oraz posiadać certyfikat bezpieczeństwa. 7

8 6.1.WYMAGANIA OGÓLNE 1. Elementy konstrukcyjne wykonane ze stalowych rur o średnicy min. Ø90mm i grubości 3,6mm, uchwyty i pozostałe elementy wykonane ze stalowych rur Ø40mm, grubości 2mm. Rury muszą być zakończone zaślepkami np: plastikowymi. 2. Urządzenia osadzane przy pomocy fundamentów betonowych zgodnie z zaleceniami producenta (indywidualne do każdego urządzenia - sprawdzić w karcie katalogowej oraz instrukcji montażu). 3. Siedziska i pedały muszą zostać wykonane z blachy stalowej kwasoodpornej (nierdzewnej), ażurowej o grubości min. 2mm. 4. Gumowe części amortyzujące (odbojniki) przykręcane za pomocą śruby z gwintem metrycznym do ramy urządzenia. Śruby metryczne ocynkowane. Nakrętki kołpakowe ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe, bezobsługowe, metryczne. 5. W urządzeniach, w których następuje uderzenie elementu w odbojnik na skutek wagi ćwiczącego, zastosowane powinny być sprężyny gazowe zwalniające (amortyzatory). 6. Elementy stalowe pomalowane proszkowo w kolorze zielonym oraz szarym (zgodnie z załącznikiem graficznym do opisu)z podkładem cynkowym zapewniającym ochronę antykorozyjną. 7. Urządzenia powinny być wykonane w oparciu o normy PN-EN :2009 potwierdzone aktualnym świadectwem lub certyfikatem. 8. Każde urządzenie musi posiadać tabliczkę z instrukcją użytkowania oraz logo Gdynia Sport (zgodnie z załącznikiem graficznym na końcu opisu). 9. Należy zachować odpowiednie strefy bezpieczeństwa wokół urządzenia. W strefie bezpieczeństwa nie może znajdować się, żaden element. 10. Zaprojektowane urządzenia przeznaczone są dla dorosłych oraz dzieci powyżej 10 roku życia. Dzieci do lat 14 powinny korzystać z wyposażenia siłowni pod opieką opiekunów. Maksymalne obciążenia to 120kg ZAKRES PRAC W zakresie jest wykonanie następujących prac budowlanych: - przygotowanie fundamentów pod montażu urządzeń - dostarczenie oraz montaż wybranych urządzeń - zagospodarowanie terenu wraz z małą architekturą - wykonanie nawierzchni bezpiecznej wraz z obrzeżami - pielęgnacja zieleni 7.0. SPIS POSZCZEGÓLNYCH ELEMENTÓW WG OZNACZEŃ NA RYSUNKACH: Część urządzeń została połączona w podwójne zespoły poprzez za pomocą uniwersalnego elementu montażowego w formie pylonu Numeracja poniżej zgodna z legendą na rysunku 1. Prasa nożna + pylon + wioślarz 1kpl Prasa nożna Kategoria urządzenia: Budowa mięśni Efekt treningu: Buduje masę mięśniową kończyn dolnych. Nieznacznie obciąża stawy. Pomaga usprawnić prawidłowe funkcjonowanie nóg. Wymiary: 62x101x103cm 8

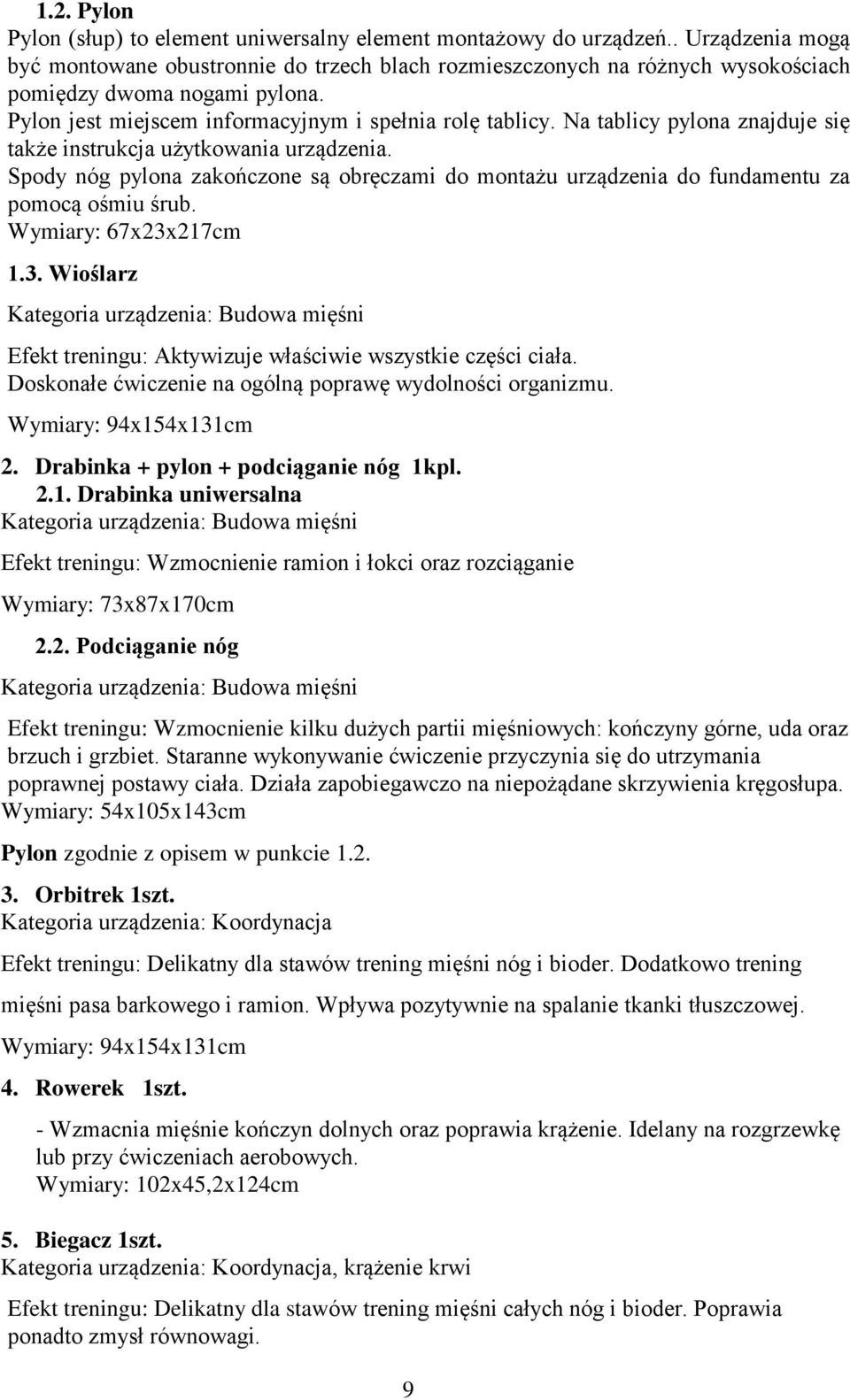

9 1.2. Pylon Pylon (słup) to element uniwersalny element montażowy do urządzeń.. Urządzenia mogą być montowane obustronnie do trzech blach rozmieszczonych na różnych wysokościach pomiędzy dwoma nogami pylona. Pylon jest miejscem informacyjnym i spełnia rolę tablicy. Na tablicy pylona znajduje się także instrukcja użytkowania urządzenia. Spody nóg pylona zakończone są obręczami do montażu urządzenia do fundamentu za pomocą ośmiu śrub. Wymiary: 67x23x217cm 1.3. Wioślarz Kategoria urządzenia: Budowa mięśni Efekt treningu: Aktywizuje właściwie wszystkie części ciała. Doskonałe ćwiczenie na ogólną poprawę wydolności organizmu. Wymiary: 94x154x131cm 2. Drabinka + pylon + podciąganie nóg 1kpl Drabinka uniwersalna Kategoria urządzenia: Budowa mięśni Efekt treningu: Wzmocnienie ramion i łokci oraz rozciąganie Wymiary: 73x87x170cm 2.2. Podciąganie nóg Kategoria urządzenia: Budowa mięśni Efekt treningu: Wzmocnienie kilku dużych partii mięśniowych: kończyny górne, uda oraz brzuch i grzbiet. Staranne wykonywanie ćwiczenie przyczynia się do utrzymania poprawnej postawy ciała. Działa zapobiegawczo na niepożądane skrzywienia kręgosłupa. Wymiary: 54x105x143cm Pylon zgodnie z opisem w punkcie Orbitrek 1szt. Kategoria urządzenia: Koordynacja Efekt treningu: Delikatny dla stawów trening mięśni nóg i bioder. Dodatkowo trening mięśni pasa barkowego i ramion. Wpływa pozytywnie na spalanie tkanki tłuszczowej. Wymiary: 94x154x131cm 4. Rowerek 1szt. - Wzmacnia mięśnie kończyn dolnych oraz poprawia krążenie. Idelany na rozgrzewkę lub przy ćwiczeniach aerobowych. Wymiary: 102x45,2x124cm 5. Biegacz 1szt. Kategoria urządzenia: Koordynacja, krążenie krwi Efekt treningu: Delikatny dla stawów trening mięśni całych nóg i bioder. Poprawia ponadto zmysł równowagi. 9

10 Wymiary: 182x51x188cm 6. Twister i wahadło 1kpl Twister obrotowy Kategoria urządzenia: Koordynacja Efekt treningu: Wspomaga aktywność stawów biodrowych oraz kręgosłupa lędźwiowego. Ćwiczy zmysł równowagi oraz pozytywnie wpływa na mięśnie brzucha. Doskonale rozluźnia. Wymiary: 90x103x178cm 6.2. Wahadło Kategoria urządzenia: Budowa mięśni, koordynacja Efekt treningu: Wspomaga aktywność stawów biodrowych oraz kręgosłupa lędźwiowego. Ćwiczy zmysł równowagi oraz pozytywnie wpływa na mięśnie brzucha. Doskonale rozluźnia. Wymiary: 90x103x178cm 7. Wyciąg górny + pylon + wyciskanie siedząc 1kpl Wyciąg górny Kategoria urządzenia: Budowa mięśni Efekt treningu: Wzmocnienie górnych partii mięśniowych w szczególności przedramię oraz mięsień najszerszy grzbietu. Wpływa na rozwój masy mięśniowej. Wymiary: 97x84x152cm 7.2. Wyciskanie siedząc Kategoria urządzenia: Budowa mięśni Efekt treningu: Ćwiczy przede wszystkim górne partie mięśniowe. Poprawia rozwój mięśni klatki piersiowej, obręczy barkowej oraz kończyn górnych. Regularne ćwiczenia wraz z dużą ilością powtórzeń mogą wpływać na przyrost masy mięśniowej. Wymiary: 97x84x143cm Pylon zgodnie z opisem w punkcie Ławka + pylon +prostownik pleców 1kpl Ławka Kategoria urządzenia: Budowa mięśni Efekt treningu: Ćwiczenia wykonywane na urządzeniu pomagają wzmocnić mięśnie brzucha. Przy prostych skłonach pracują mięśnie proste brzucha. Wykonując skręt tułowia pobudzamy mięśnie skośne. Doskonale wpływają na poprawę sylwetki. Wymiary: 65x152x43cm 8.2. Prostownik pleców Kategoria urządzenia: Budowa mięśni Efekt treningu: Wzmacnia bardzo ważną dla utrzymania poprawnej sylwetki grupę mięśniową. Dzięki ćwiczeniom na tym urządzeniu dbasz o mięśnie grzbietu oraz swój kręgosłup. Regularne ćwiczenie pomogą efektywnie wzmocnić mięśnie odpowiadające utrzymywanie pionowej postawy. Wymiary: 62x77x77cm 10

11 Pylon zgodnie z opisem w punkcie Regulamin siłowni 1szt. Regulamin powinien być wykonany z podobnych materiałów i w identycznej kolorystyce jak urządzenia. Lokalizacja wskazana na planie zagospodarowania. Można wykorzystać pylon montażowy. Na regulaminie musi się znaleźć logo Gdynia Sport według rysunku nr Ławka - 4szt. Dla celów projektu przyjęto ławkę np "Skatom R1" lub równoważną. Siedzisko i oparcie ławki wykonane z desek z drewna jodłowego malowanego lakierobejcą w kolorze palisander, konstrukcja stalowa szara., rura Ø42,4x3 mm, ocynkowana i malowana farbami proszkowymi. Ławka mocowana do podłoża poprzez przykręcenie do fundamentu systemowego zgodnie z zaleceniami producenta. Wymiary: 50x180x95cm 11. Kosz na śmieci np.: "Kęsbet", kwadratowy betonowy 2szt. Przyjęto kosz na śmieci np.: "Kęsbet" lub równoważny, kwadratowy betonowy, wykończenie kamień płukany, grys w kolorze szarym Wymiary: h=60cm, wymiary w rzucie 45x45cm, pojemność 120kg 12. Stojak na rower.: 4szt. Stojak na rowery wykonany z rur stalowych o średnicy Ø 48,3mm, standard wykończenia: stal nierdzewna matowa. Montaż za pomocą zabetonowania w fundamencie. Wymiary: h=85cm, długość 75cm WPŁYW INWESTYCJI NA ŚRODOWISKO Inwestycja nie stanowi zagrożeń dla środowiska oraz zdrowia i higieny użytkowników obiektów i otoczenia w zakresie zgodnym z przepisami odrębnymi. Nie ma konieczności odwadniania terenu ze względu na warunki gruntowe oraz przyjętą nawierzchnię wykończeniową jako przepuszczalną dla wody. Inwestycja nie powoduje zalewania wodą opadową działek sąsiednich. 9.0.WARUNKI WYKONANIA ROBÓT BUDOWLANO-MONTAŻOWYCH Wszystkie roboty budowlano - montażowe, a także odbiór robót, należy wykonać zgodnie z warunkami technicznymi wykonania i odbioru robót budowlano-montażowych wydanych przez Ministerstwo Gospodarki Przestrzennej i Budownictwa a opracowanych przez Instytut Techniki Budowlanej. Wszystkie urządzenia muszą spełniać warunki zawarte w normie PN-EN Wyposażenie placów zabaw i nawierzchnie - Część 1: Ogólne wymagania bezpieczeństwa i metody badań potwierdzone aktualnym świadectwem lub certyfikatem. Sprzęt rekreacyjny powinien posiadać co najmniej dwuletni okres gwarancji, powinien być wykonany z bezpiecznych i trwałych materiałów, powinien być zgodny z Polskimi Normami oraz warunkami bezpieczeństwa określonymi w szczególności w przepisach o ogólnym bezpieczeństwie produktów. Opracował: arch. Adam Kościecha 11

12 Załącznik graficzny do opisu WIDOKI POSZCZEGÓLNYCH ELEMENTÓW WG OZNACZEŃ NA RYSUNKU NR 1 i 2: 1. Prasa nożna + pylon + wioślarz 2. Drabinka + pylon + podciąganie nóg 3. Orbitrek 12
