1 UNIWERSYTET ZIELONOGÓRSKI ZESZYTY NAUKOWE NR 152 Nr 32 INŻYNIERIA ŚRODOWISKA 2013 AGNIESZKA NOWAK, IRENEUSZ NOWOGOŃSKI WYNIKI SYMULACJI KANAŁU OGÓLNOSPŁAWNEGO W UL. P. SKARGI W GŁOGOWIE S t r e s z c z e n i e W pracy przedstawiono analizę obciążenia kanału w ul. P. Skargi ściekami ogólnospławnymi w oparciu o model opracowany przy użyciu programu Epa SWMM oraz wyniki uzyskane z opadów oraz systemu monitoringu strumienia przepływu w sieci kanalizacji ogólnospławnej miasta Głogowa. Wykazano znaczącą rozbieżność wyników uzyskanych z systemu pomiaru napełnień oraz strumieni ścieków z wynikami symulacji. Słowa kluczowe: kanalizacja ogólnospławna, modelowanie, monitoring opadów, monitoring przepływów WSTĘP Zarządzanie systemem odprowadzania ścieków coraz częściej opiera się na wykorzystaniu modeli symulacyjnych umożliwiających ocenę przepustowości kanałów w różnorodnych warunkach. Wymiarowanie oraz ocena warunków pracy istniejących systemów kanalizacji deszczowej czy ogólnospławnej w Polsce nie jest zadaniem łatwym, z uwagi na brak wiarygodnego modelu opadów deszczu [Kaźmierczak i Kotowski 2012]. Stosowany w praktycznych zastosowaniach model Błaszczyka z 1954 r. zaniża wyniki obliczeń strumieni deszczy o około 40% [Kotowski i in. 2010]. Wynika z tego faktu konieczność weryfikacji istniejących i projektowanych pod kątem ich maksymalnej przepustowości hydraulicznej na podstawie modelu symulacyjnego. Modele hydrodynamiczne systemów kanalizacyjnych umożliwiają uwzględnienie zmiennych w czasie i przestrzeni zbliżonych do rzeczywistych spływów wód opadowych, a także zmiennego, nieustalonego przepływu ścieków w kanałach i obiektach kanalizacyjnych [Kaźmierczak i Kotowski 2012]. Kolejnym, nie mniej istotnym, etapem jest kalibracja modelu DRAGADOS S.A. Oddział w Polsce, Budowa drogi ekspresowej S8 odcinek 6 i 7 Uniwersytet Zielonogórski w Zielonej Górze, Instytut Inżynierii Środowiska

2 30 A. Nowak, I. Nowogoński w oparciu o pomiary strumieni objętości w przewodach oraz monitoring opadów. Ostatecznym sprawdzeniem prawidłowości działania otrzymanego modelu jest weryfikacja w oparciu o niezależnie zgromadzone wyniki pomiarów. CHARAKTERYSTYKA ZLEWNI MIASTA GŁOGOWA Miasto Głogów należy do prężnie rozwijających i stale rozbudowujących się miast powiatowych w południowo-zachodniej Polsce. Położone jest na pograniczu Dolnego Śląska i Wielkopolski. Większa część miasta obecnie zlokalizowana jest po lewej stronie Odry, chociaż w przeszłości trzon miasta położony był na Ostrowie Tumskim, zwanym również Przedmieściem Katedralnym. Miasto Głogów wraz gminami: wiejską Głogów, Kotla, Żukowice, Jerzmanowa i Pęcław tworzy powiat głogowski. Ogólna powierzchnia miasta wynosi 35,24 km 2. Tereny w Gminie Miejskiej Głogów, ze względu na historycznie uwarunkowany przemysłowy charakter obszaru, ma w większości cechy antropogenicznego obszaru miejskiego, mimo to występują tu tereny cenne pod względem przyrodniczym, które są objęte, bądź kwalifikują się do objęcia programem NATURA Wznoszą się one równomiernie od rzeki Odry w kierunku południowym, ze znacznym wzniesieniem przy i za południowymi granicami miasta. System odprowadzania ścieków dostosowany jest do ukształtowania terenu, co oznacza, że większa część kanałów skierowana jest na osi południepółnoc. Ulica Piotra Skargi, na której znajduje się przelew burzowy, do którego uchodzi analizowana zlewnia, zlokalizowana jest nieopodal głównych trakcji komunikacyjnych miasta (m.in. ulicy Bolesława Krzywoustego) oraz bardzo blisko rzeki Odra, praktycznie na jej obrzeżach [Diagnoza miasta Głogów 2012]. GOSPODARKA ŚCIEKOWA NA TERENIE MIASTA GŁOGOWA Obecnie przeważająca część obszaru znajdującego się w obrębie miasta Głogów uzbrojona jest w system kanalizacji ogólnospławnej. Wyjątek stanowi zlokalizowane na południowych obrzeżach miasta osiedle Paulinów oraz po części osiedle Sportowe i Słoneczne, gdzie podziemną infrastrukturę kanalizacyjną stanowi sieć rozdzielcza (występowanie kanalizacji deszczowej). Długość sieci kanalizacyjnej na terenie miasta wynosi odpowiednio [Diagnoza miasta Głogów 2012]: kanalizacja ogólnospławna 110,3 km; kanalizacja sanitarna 10,4 km;

3 Wyniki symulacji kanału ogólnospławnego 31 przyłącza 25,4 km. Do odprowadzania z terenu miasta ścieków komunalnych przeznaczony jest system grawitacyjno-tłoczny. W obrębie miasta znajduje się sześć przepompowni ścieków przy ulicach: Łąkowej, Grodzisko, Kamiennej Drodze, Witosa, Rudnowskiej oraz Portowej. Wody zanieczyszczone transportowane są do mechaniczno-biologicznej oczyszczalni ścieków położonej w północno-zachodniej części miasta. Oczyszczone ścieki trafiają do odbiornika, czyli rzeki Odry. Do głogowskiej oczyszczalni w Głogowie przekazywane są również ścieki komunalne pochodzące z okolicznych miejscowości: Serby i Ruszowice (gmina wiejska Głogów) oraz Jaczów (gmina Jerzmanowa). Do rzeki Odry odprowadzany jest również nadmiar wód kopalniano technologicznych pochodzącym z KGHM Polska Miedź S.A. Możliwe jest to dzięki rurociągom tłocznym: dwa rurociągi DN 800 mm, jeden rurociąg DN 700 mm oraz jeden rurociąg DN 900mm [Diagnoza miasta Głogów 2012]. ZAŁOŻENIA MODELU SYMULACYJNEGO Do wstępnej kalibracji modelu wykorzystano wyniki badań przeprowadzonych w Głogowie w latach przez Instytut Inżynierii Środowiska ówczesnej Politechniki Zielonogórskiej (obecnie Uniwersytet Zielonogórski) [Lewicki in. 2000, Nowogoński i Wira 2006]. Badania napełnienia sieci ściekami w sześciu wybranych przekrojach pomiarowych przeprowadzono przy wykorzystaniu limnigrafów. Analiza zlewni wykonana została w oparciu o mapy terenu oraz wizje lokalne. W zlewni kanału przy ul. P. Skargi zidentyfikowano 207 studni kanalizacyjnych, które zostały wprowadzone jako węzły obliczeniowe do opracowywanego modelu (rys. 2). Teren zlewni został podzielony na 207 zlewnie cząstkowe [Kaźmierczak i Kotowski 2012] przyporządkowane odpowiednio do przyległych węzłów obliczeniowych. Na podstawie analizy map terenu przeprowadzony został podział na zlewnie deszczowe, oraz określone zostały dane charakterystyczne zlewni, takie jak: powierzchnia zlewni uszczelnionej, szerokość zlewni, średni spadek zlewni [Nowogoński i Wira 2006]. Dane na temat opadów z posterunku pogodowego przy ul. Letniej uzyskano od IMGW o/wrocław [Lewicki i in. 2000]. Na użytek niniejszej publikacji przeprowadzono weryfikację modelu w oparciu o wyniki pomiarów realizowanych w Obecnie działający system monitoringu bazuje na przepływomierzach profilujących zlokalizowanych w okolicy trzech działających przelewów burzowych oraz na terenie oczyszczalni ścieków. Na obszarze miasta zrealizowano również sześć stanowisk deszczomierzowych usytuowanych wg schematu przedstawionego na rysunku 1. W większości przypadków wykorzystano obiekty PWiK Głogów (dachy hydro-

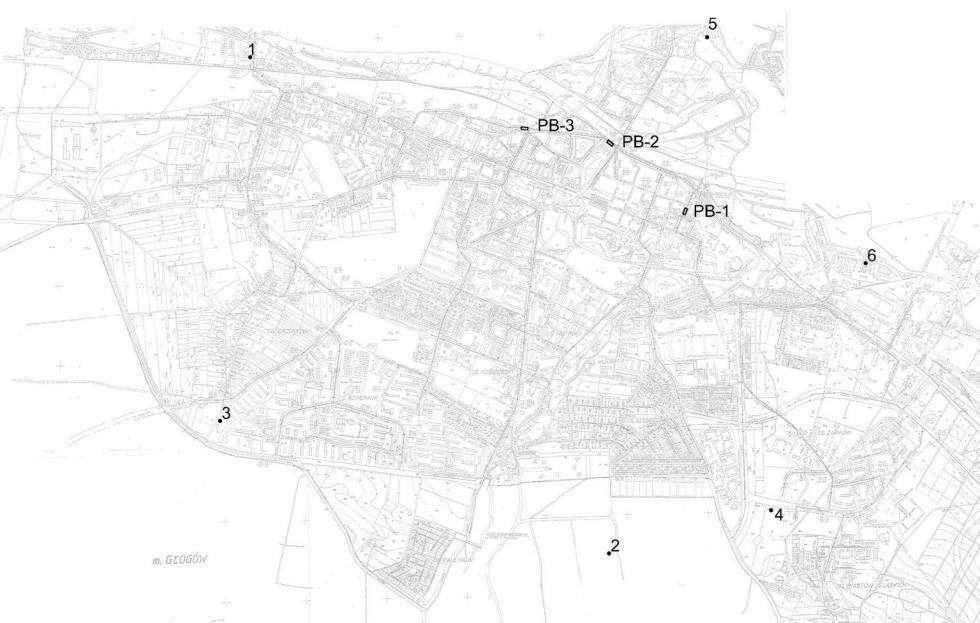

4 32 A. Nowak, I. Nowogoński forni, pompowni), dzięki czemu uniknięto problemów z zasilaniem w energię elektryczną oraz dostępem osób niepowołanych, czy dewastacją. Zamontowane zostały deszczomierze wagowe wyposażone w moduły transmisji GPRS. Dane dostępne są z poziomu stacji roboczej umiejscowionej na terenie oczyszczalni ścieków w Głogowie. Pomiary poziomu (napełnienia) na krawędziach przelewowych zlokalizowano w trzech działających przelewach burzowych. Zastosowano urządzenia firmy ISCO 2110 z zasilaniem bateryjnym z rejestracją danych i transmisją danych do komputera PC za pośrednictwem portu szeregowego. W przelewach PB-1 i PB-2 zastosowano sondy ultradźwiękowe w obiekcie PB-3 sondę hydrostatyczną [Nowogoński i Kaczmarek 2012]. Rys. 1. Lokalizacja deszczomierzy i przelewów burzowych na terenie miasta [Nowogoński, Kaczmarek 2012] Fig. 1. Locations of rain gauges and overflow structures in the city [Nowogoński, Kaczmarek 2012] Do realizacji obliczeń wybrano deszcze występujące w sezonie letnim 2012: 13.06, 14.07, i Dane wybranych zjawisk przedstawiono w tabeli 1.

5 Wyniki symulacji kanału ogólnospławnego 33 Rys. 2. Schemat węzłów analizowanej sieci kanalizacyjnej Fig. 2. Graphical representation of analysed sewage network

6 18:00 18:10 18:20 18:30 18:40 18:50 19:00 19:10 19:20 19:30 19:40 19:50 20:00 20:10 20:20 20:30 20:40 20:50 21:00 Rzędna zwierciadła ścieków, m npm 34 A. Nowak, I. Nowogoński ANALIZA WYNIKÓW Wyniki otrzymane z modelu symulacyjnego wskazują na zbieżność uzyskanej rzędnej zwierciadła ścieków w kanale dopływowym oraz rzędnej zmierzonej w komorze w węźle 317 (rysunki 3, 4, 5 i 6). Rzędna zwierciadła zmierzona w pobliżu studni 318 znacząco odbiega od pozostałych wyników. Jedynie w przypadku zjawiska zaobserwowanego trudno ocenić zbieżność wartości otrzymanych w kolektorze dopływowym. Z uwagi na fragmentację odczytów z przepływomierza nie są to dane wiarygodne. W przypadku strumienia przepływu symulowanego i obserwowanego (rysunki 7, 8, 9 i 10) widoczne jest znaczne przeszacowanie strumienia przepływu przez model. Przyczyną obserwowanego zjawiska jest brak uwzględnienia na obecnym etapie budowy komputerowego modelu symulacyjnego kanałów zlokalizowanych poniżej węzła 317. Nie mniej istotnym powodem może być wykorzystywanie przez przepływomierz zapasowego czujnika pomiaru napełnienia w czasie występowania większych odpływów, czego efektem może być zaniżanie rejestrowanego napełnienia i strumienia przepływu (zjawisko zaobserwowane w czasie analizy plików odczytanych z rejestratora) ,5 78 Napełnienie w kanale dopływowym - zmierzone Napełnienie w komorze przelewu - zmierzone Napełnienie w kanale dopływowym - SWMM 77, ,5 76 Rys. 3. Napełnienia w węźle nr 318 (zmierzone i symulowane) oraz zmierzone w komorze przelewowej PB-1 (węzeł 317) dla opadu zarejestrowanego w dniu r. Fig. 3. Depth in junction 318 (measured and simulated) and measured in divider chamber PB-1 (junction 317) for rainfall registered for

7 16:30 16:40 16:50 17:00 17:10 17:20 17:30 17:40 17:50 18:00 18:10 18:20 18:30 18:40 18:50 19:00 Rzędna zwierciadła ścieków, m npm 16:30 16:35 16:40 16:45 16:50 16:55 17:00 17:05 17:10 17:15 17:20 17:25 17:30 17:35 17:40 17:45 17:50 17:55 18:00 18:05 18:10 18:15 Rzędna zwierciadła ścieków, m npm Wyniki symulacji kanału ogólnospławnego ,8 77,6 77,4 77, ,8 76,6 76,4 76,2 76 Napełnienie w kanale dopływowym - zmierzone Napełnienie w komorze przelewu - zmierzone Napełnienie w kanale dopływowym - SWMM Rys. 4. Napełnienia w węźle nr 318 (zmierzone i symulowane) oraz zmierzone w komorze przelewowej PB-1 (węzeł 317) dla opadu zarejestrowanego w dniu r. Fig. 4. Depth in junction 318 (measured and simulated) and measured in divider chamber PB-1 (junction 317) for rainfall registered for ,5 78 Napełnienie w kanale dopływowym - zmierzone Napełnienie w komorze przelewu - zmierzone Napełnienie w kanale dopływowym - SWMM 77, ,5 76 Rys. 5. Napełnienia w węźle nr 318 (zmierzone i symulowane) oraz zmierzone w komorze przelewowej PB-1 (węzeł 317) dla opadu zarejestrowanego w dniu r. Fig. 5. Depth in junction 318 (measured and simulated) and measured in divider chamber PB-1 (junction 317) for rainfall registered for

8 16:00 16:20 16:40 17:00 17:20 17:40 18:00 18:20 18:40 19:00 19:20 19:40 20:00 20:20 20:40 21:00 21:20 21:40 22:00 22:20 22:40 Strumień przepływu ścieków, m 3 /s 20:25 20:35 20:45 20:55 21:05 21:15 21:25 21:35 21:45 21:55 22:05 22:15 22:25 Rzędna zwierciadła ścieków, m npm 36 A. Nowak, I. Nowogoński 78 77,8 77,6 77,4 77, ,8 76,6 76,4 76,2 76 Napełnienie w kanale dopływowym - zmierzone Napełnienie w komorze przelewu - zmierzone Napełnienie w kanale dopływowym - SWMM Rys. 6. Napełnienia w węźle nr 318 (zmierzone i symulowane) oraz zmierzone w komorze przelewowej PB-1 (węzeł 317) dla opadu zarejestrowanego w dniu r. Fig. 6. Depth in junction 318 (measured and simulated) and measured in divider chamber PB-1 (junction 317) for rainfall registered for ,5 2 Strumień przepływu w kanale dopływowym - zmierzony Strumień przepływu w kanale dopływowym - SWMM 1,5 1 0,5 0 Rys. 7. Dopływ do węzła nr 318 (zmierzony i symulowany) dla opadu zarejestrowanego w dniu r. Fig. 7. Junction 318 total inflow (measured and simulated) for rainfall registered for

9 16:30 16:40 16:50 17:00 17:10 17:20 17:30 17:40 17:50 18:00 18:10 18:20 18:30 18:40 18:50 19:00 Strumień przepływu ścieków, m 3 /s 16:30 16:35 16:40 16:45 16:50 16:55 17:00 17:05 17:10 17:15 17:20 17:25 17:30 17:35 17:40 17:45 17:50 17:55 18:00 18:05 18:10 18:15 Strumień przepływu ścieków, m 3 /s Wyniki symulacji kanału ogólnospławnego 37 1,4 1,2 Strumień przepływu w kanale dopływowym - zmierzony Strumień przepływu w kanale dopływowym - SWMM 1 0,8 0,6 0,4 0,2 0 Rys.8. Dopływ do węzła nr 318 (zmierzony i symulowany) dla opadu zarejestrowanego w dniu r. Fig. 8. Junction 318 total inflow (measured and simulated) for rainfall registered for ,5 Strumień przepływu w kanale dopływowym - zmierzony Strumień przepływu w kanale dopływowym - SWMM 2 1,5 1 0,5 0 Rys. 9. Dopływ do węzła nr 318 (zmierzony i symulowany) dla opadu zarejestrowanego w dniu r. Fig. 9. Junction 318 total inflow (measured and simulated) for rainfall registered for

10 20:25 20:35 20:45 20:55 21:05 21:15 21:25 21:35 21:45 21:55 22:05 22:15 22:25 Strumień przepływu ścieków, m 3 /s 38 A. Nowak, I. Nowogoński 3 2,5 2 Strumień przepływu w kanale dopływowym - zmierzony Strumień przepływu w kanale dopływowym - SWMM 1,5 1 0,5 0 Rys. 10. Dopływ do węzła nr 318 (zmierzony i symulowany) dla opadu zarejestrowanego w dniu r. Fig. 10. Junction 318 total inflow (measured and simulated) for rainfall registered for Na obszarze badanej zlewni odnotowywane są w kilku miejscach podczas nawalnych deszczy, np. przy ul. Kazimierza Wielkiego (węzły ) zjawiska wylewów ścieków z sieci na ulicę oraz podtapianie piwnic. Tab. 1. Dane opadów deszczomierz 6 (NTI) Tab. 1. Rainfall data rain gauge 6 (NTI) Parametr Wysokość opadu [mm] 8,55 4,57 19,59 6,66 Czas trwania deszczu [min] Maksymalna intensywność 0,55 1,24 2,51 0,61 deszczu [mm/min] Średnia intensywność deszczu [mm/min] 0,07 0,42 0,55 0,21 Wyniki uzyskane przy użyciu modelu symulacyjnego potwierdzają możliwość wystąpienia wymienionych zjawisk. Na odcinku około 300 m przed skrzyżowaniem ul. Kazimierza Wielkiego z ul. Rudnowską w przypadku dwu rozpatrywanych opadów następuje przepływ ciśnieniowy a uzyskana linia ciśnień stabilizuje się na głębokości mniejszej od 1 m p.p.t. Przykładowe profile kanału w ul. Kazimierza Wielkiego przedstawiono na rysunkach 11 i 12.

11 Wyniki symulacji kanału ogólnospławnego 39 Rys. 11. Profil kanału w ulicy Kazimierza Wielkiego (opad r.) Fig. 11. Channel profile Kazimierza Wielkiego Street (rainfall ) Rys. 12. Profil kanału w ulicy Kazimierza Wielkiego (opad r.) Fig. 12. Channel profile Kazimierza Wielkiego Street (rainfall )

12 40 A. Nowak, I. Nowogoński PODSUMOWANIE Opracowany dynamiczny model hydrauliczny okazał się cennym źródłem informacji o eksploatowanym systemie, który w przeważającej większości cechuje przestarzała, nieefektywna już konstrukcja. Znaczna część analizowanych przewodów została wybudowana lub przebudowana przed wielu laty, gdy jakość wykonania miała zdecydowanie drugorzędne znaczenie. W związku z powyższym często na trasie analizowanej sieci występują przeciwspadki bądź zbyt małe spadki dna kanałów (niewłaściwe rzędne posadowienia), uniemożliwiające zapewnienie prędkości samooczyszczania, co w połączeniu z niewłaściwie dobranymi średnicami przewodów wywołuje zjawisko dławienia i wylewów ścieków ze studzienek. Wykonana komputerowa symulacja funkcjonowania kanału ogólnospławnego w ul. Piotra Skargi w Głogowie umożliwiła wykrycie miejsc i elementów sieci, narażonych w sposób szczególny na przeciążenia hydrauliczne w okresie intensywnych, nawalnych opadów deszczu. Wykazano, iż stan rozważanego systemu odprowadzania ścieków nie jest najlepszy, przepustowość odpowiada dawnym założeniom, co do liczby użytkowników sieci, co zdecydowanie wyklucza możliwość dalszej rozbudowy podłączenia kolejnych użytkowników, a co jest jednak planowane na terenie analizowanej zlewni. Należy zaznaczyć, iż podczas sporządzania przedmiotowej symulacji nie wzięto pod uwagę wysokości spiętrzenia ścieków w kolektorze poniżej przelewu, a także stanu drożności kanalizacji, czyli stopnia zamulenia kanałów, czy też wrastania korzeni w rury. Trafnym kierunkiem rozwiązania zaistniałego problemu sprawności hydraulicznej sieci z przelewem burzowym przy ul. Piotra Skargi może okazać się koncepcja wykonania wielkośrednicowego, wielokomorowego podziemnego zbiornika retencyjnego, co wiąże się jednak z dogłębnym przeanalizowaniem możliwości realizacji takiej inwestycji. Istotny w tym przypadku może okazać się aspekt ekonomiczny, a co za tym idzie chęć zminimalizowania kosztów potencjalnej inwestycji. LITERATURA 1. Diagnoza Miasta Głogów. Część ilościowo-analityczna; Respublic; Warszawa. 2. KOTOWSKI A., KAŹMIERCZAK B., DANCEWICZ A.; Czasowoprzestrzenne zróżnicowanie opadów atmosferycznych we Wrocławiu. Ochrona Środowiska, vol. 32, nr 4, KOTOWSKI A., KAŹMIERCZAK B., DANCEWICZ A.; Modelowanie opadów do wymiarowania kanalizacji. Wydawnictwo Polska Akade-
