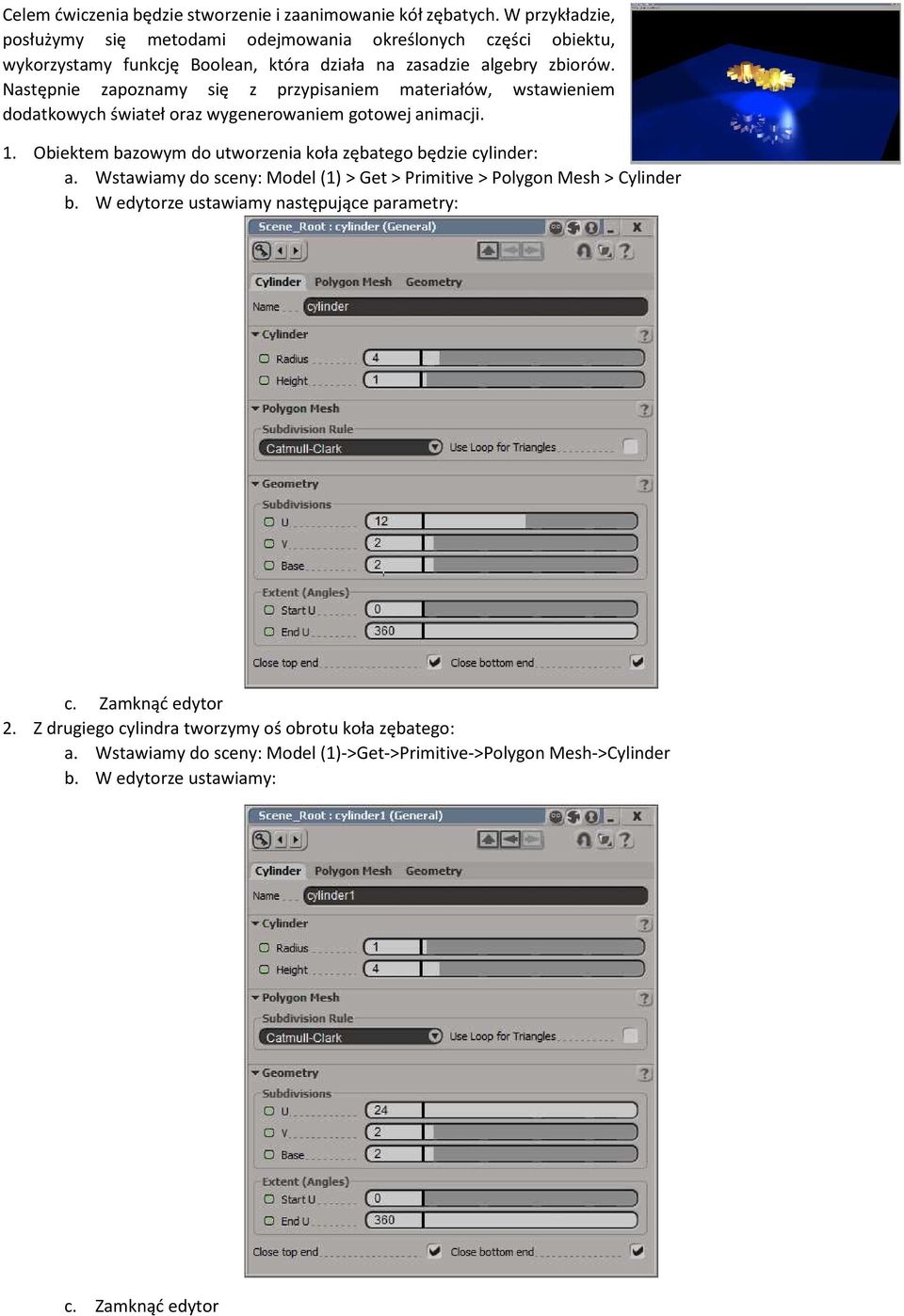

1 Celem ćwiczenia będzie stworzenie i zaanimowanie kół zębatych. W przykładzie, posłużymy się metodami odejmowania określonych części obiektu, wykorzystamy funkcję Boolean, która działa na zasadzie algebry zbiorów. Następnie zapoznamy się z przypisaniem materiałów, wstawieniem dodatkowych świateł oraz wygenerowaniem gotowej animacji. 1. Obiektem bazowym do utworzenia koła zębatego będzie cylinder: a. Wstawiamy do sceny: Model (1) > Get > Primitive > Polygon Mesh > Cylinder b. W edytorze ustawiamy następujące parametry: c. Zamknąć edytor 2. Z drugiego cylindra tworzymy oś obrotu koła zębatego: a. Wstawiamy do sceny: Model (1)->Get->Primitive->Polygon Mesh->Cylinder b. W edytorze ustawiamy: c. Zamknąć edytor

2 3. Łączymy ze sobą wstawione do sceny cylindry: a. Zaznaczamy duży cylinder b. Wybieramy: Model(1) > Create > Poly. Mesh > Boolean > Union c. Wskazujemy mały cylinder d. W edytorze operacji klikamy Delete, aby zamrozić obiekt pochodny i usunąć obiekty bazowe: e. Włączamy explorer (8) i zmieniamy nazwę powstałego obiektu na kolo_zebate_1 4. Wstawiamy do sceny sześcian oraz dwa cylindry, które posłużą do utworzenia pomocniczego obiektu, który posłuży do wykonania w kole zębatym wycięć będących przestrzeniami pomiędzy zębami: a. Wstawiamy do sceny sześcian: Model (1)->Get->Primitive->Polygon Mesh->Cube b. W edytorze ustawiamy: c. Przesuwamy sześcian wzdłuż osi Z o wartość 5 d. Wstawiamy do sceny cylinder: Model (1)->Get->Primitive->Polygon Mesh->Cylinder e. W edytorze ustawiamy:

3 f. Przesuwamy wstawiony cylinder wzdłuż osi Z o wartość 1,7 g. Kopiujemy wstawiony cylinder CTRL+D h. Korzystając z explorera cylindry rozsuwamy wzdłuż osi X o wartości 3,3 i -3,3

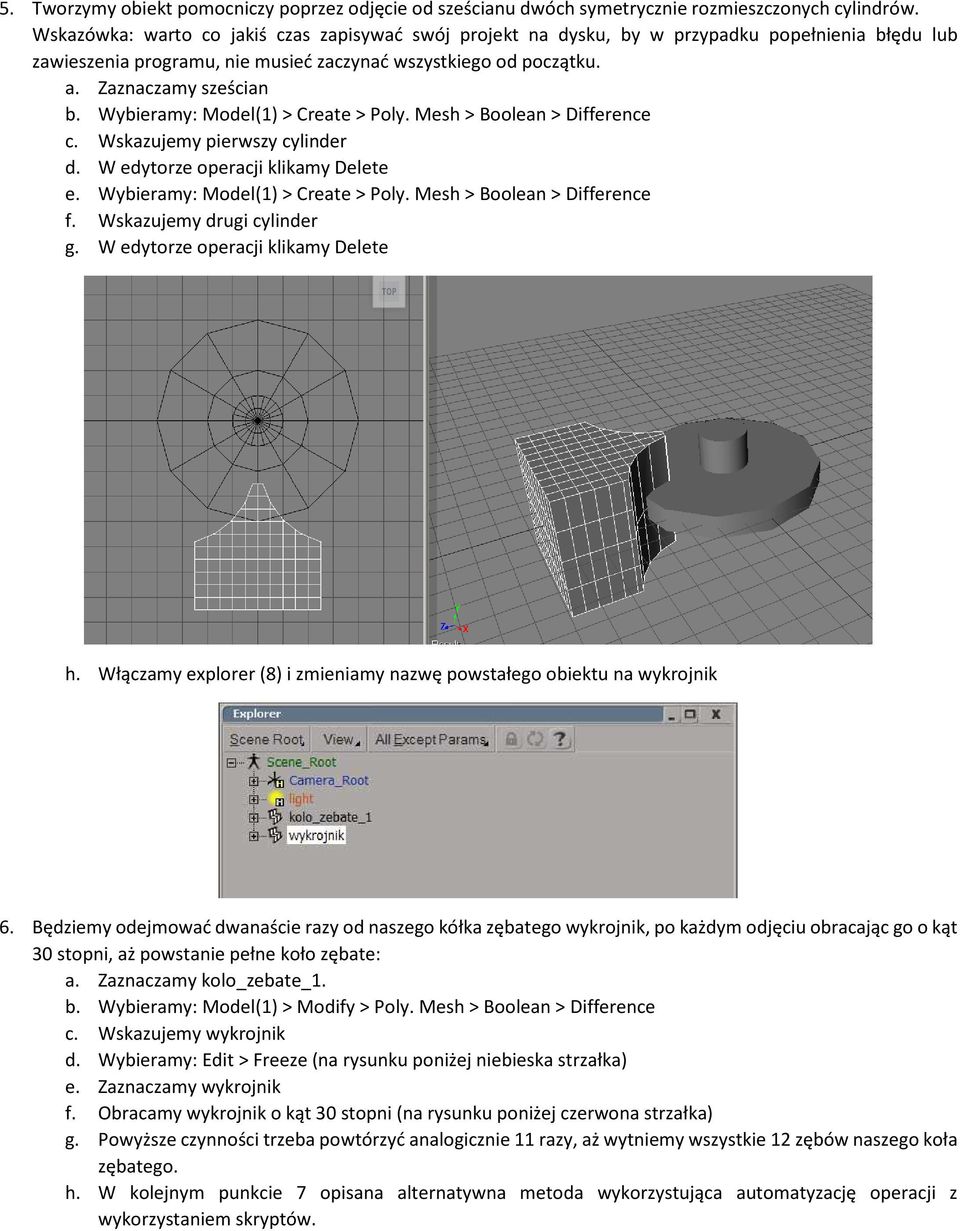

4 5. Tworzymy obiekt pomocniczy poprzez odjęcie od sześcianu dwóch symetrycznie rozmieszczonych cylindrów. Wskazówka: warto co jakiś czas zapisywać swój projekt na dysku, by w przypadku popełnienia błędu lub zawieszenia programu, nie musieć zaczynać wszystkiego od początku. a. Zaznaczamy sześcian b. Wybieramy: Model(1) > Create > Poly. Mesh > Boolean > Difference c. Wskazujemy pierwszy cylinder d. W edytorze operacji klikamy Delete e. Wybieramy: Model(1) > Create > Poly. Mesh > Boolean > Difference f. Wskazujemy drugi cylinder g. W edytorze operacji klikamy Delete h. Włączamy explorer (8) i zmieniamy nazwę powstałego obiektu na wykrojnik 6. Będziemy odejmować dwanaście razy od naszego kółka zębatego wykrojnik, po każdym odjęciu obracając go o kąt 30 stopni, aż powstanie pełne koło zębate: a. Zaznaczamy kolo_zebate_1. b. Wybieramy: Model(1) > Modify > Poly. Mesh > Boolean > Difference c. Wskazujemy wykrojnik d. Wybieramy: Edit > Freeze (na rysunku poniżej niebieska strzałka) e. Zaznaczamy wykrojnik f. Obracamy wykrojnik o kąt 30 stopni (na rysunku poniżej czerwona strzałka) g. Powyższe czynności trzeba powtórzyć analogicznie 11 razy, aż wytniemy wszystkie 12 zębów naszego koła zębatego. h. W kolejnym punkcie 7 opisana alternatywna metoda wykorzystująca automatyzację operacji z wykorzystaniem skryptów.

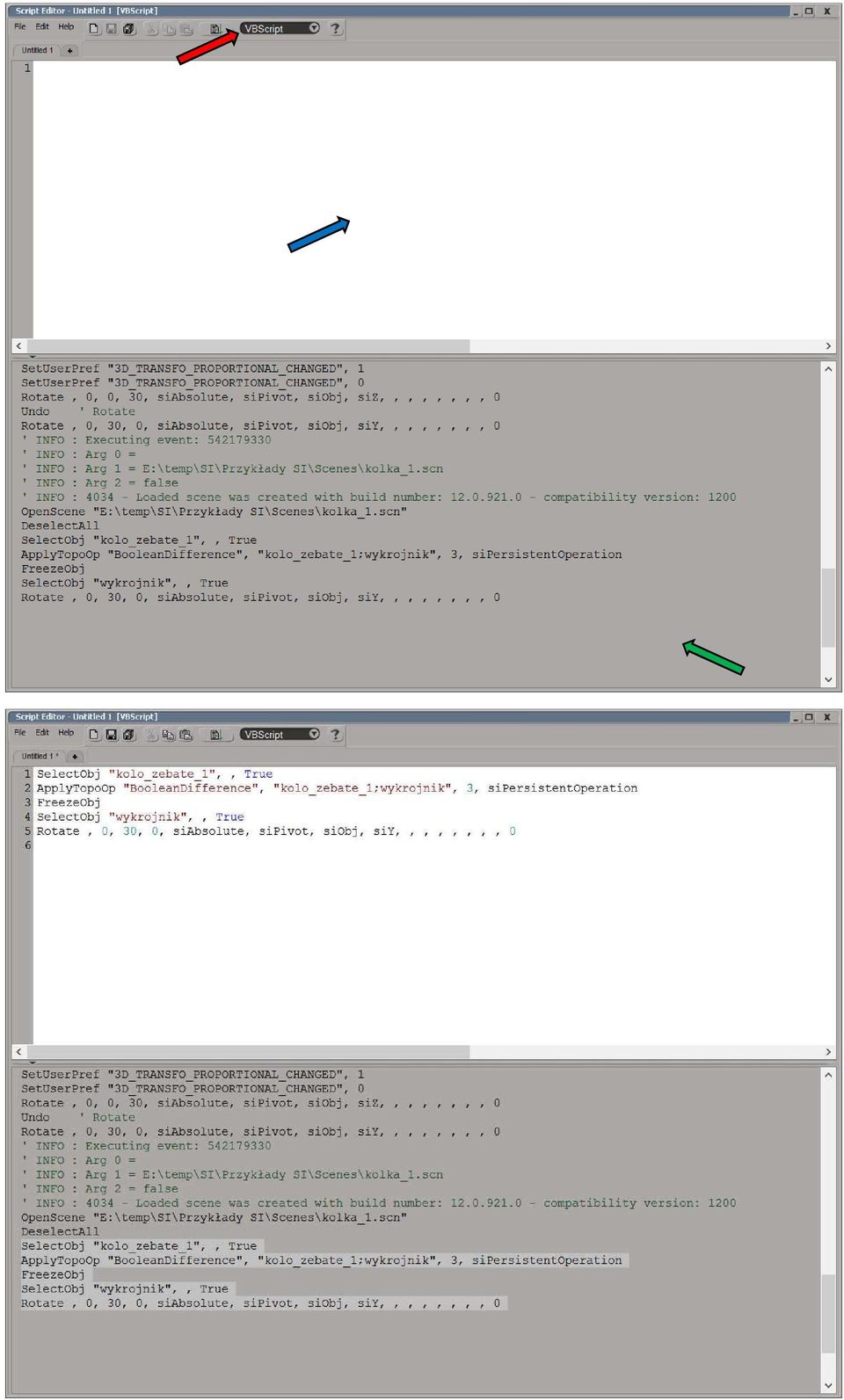

5 7. Wycinanie pozostałych zębów, za pomocą skryptu: a. Włączamy edytor skryptów b. W edytorze skryptów ustawiamy język VBScript (czerwona strzałka) c. Dolna część okna (zielona strzałka) wszystkie operacje jakie dotychczas były wykonane w SI d. Górna część okna (niebieska strzałka) edytor w którym wpisujemy nasz skrypt e. W części dolnej możemy odnaleźć instrukcje, które wycięły pierwszy ząb, skopiować, je do części edycyjnej i wykorzystać jako podstawę do napisania naszego skryptu

6

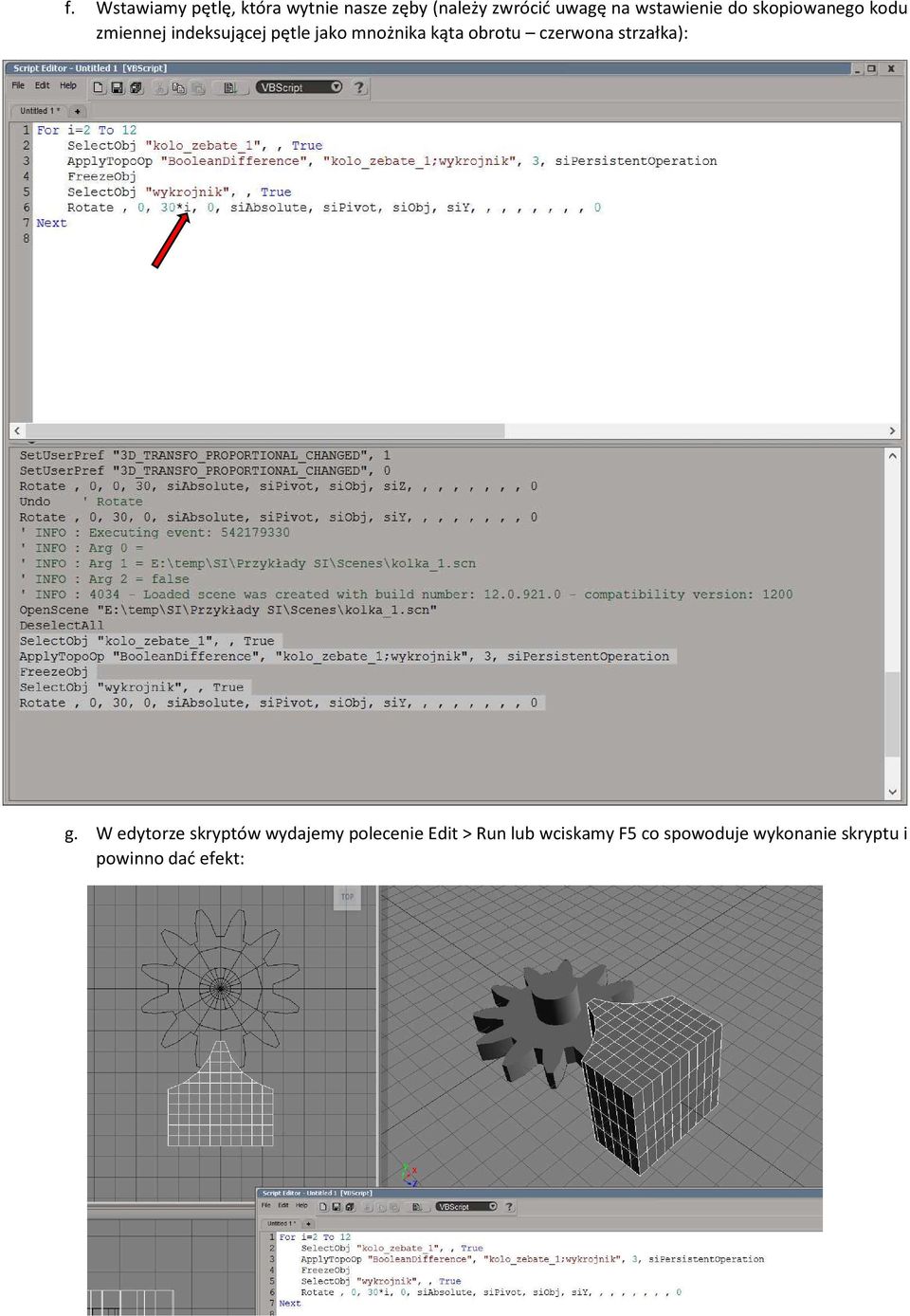

7 f. Wstawiamy pętlę, która wytnie nasze zęby (należy zwrócić uwagę na wstawienie do skopiowanego kodu zmiennej indeksującej pętle jako mnożnika kąta obrotu czerwona strzałka): g. W edytorze skryptów wydajemy polecenie Edit > Run lub wciskamy F5 co spowoduje wykonanie skryptu i powinno dać efekt:

8 h. Zamykamy edytor skryptów. 8. Utworzenie drugiego kółka zębatego: a. Usuwamy ze sceny wykrojnik. b. Zaznaczamy utworzone koło zębate i kopiujemy je CTRL+D. c. Skopiowane kolo_zebate_2 przesuwamy wzdłuż osi X o 6,7 i obracamy względem osi Y o 13 stopni 9. Animacja utworzonych kół zębatych metodą klatek kluczowych: a. Dla kolo_zebate_1 tworzymy klatkę kluczową w klatce 1 b. Przechodzimy do klatki 100 c. Obracamy kolo_zebate_1 o kąt 360 stopni d. Tworzymy klatkę kluczową w klatce 100 e. Dla kolo_zebate_2 tworzymy klatkę kluczową w klatce 1 f. Przechodzimy do klatki 100 g. Obracamy kolo_zebate_2 o kąt -347 stopni (drugie koło zębate musi kręcić się w przeciwnym kierunku startując z położenia początkowego 13 stopni więc: = -347) h. Tworzymy klatkę kluczową w klatce 100 i. Zapętlamy (czerwona strzałka) animację i uruchamiamy ją

9 j. Zatrzymujemy animację k. Zaznaczamy kolo_zebate_1 l. Przy odtwarzaniu zapętlonej animacji podczas przejścia z klatki 100 do 1 kółka na moment zatrzymują się, można to zmienić, korzystając z edytora animacji (0). m. Wybieramy wykres roty (strzałka niebieska), wykres jest zaokrąglony, co powoduje, że kółko startuje od prędkości 0, później przyśpiesza i pod koniec animacji znowu zwalnia, aż do zatrzymania w klatce 100, można to zmienić linearyzując prędkość obrotową kółka (strzałka czerwona), co da efekt jak na rysunku poniżej: n. Operację linearyzacji prędkości obrotowej powtarzamy dla drugiego kółka zębatego:

10 10. Przypisanie do kół zębatych materiału a. Uruchamiamy bibliotekę materiałów menu: View > Rendering/Texturing > Material Manager b. W Material Manager wybieramy menu: Materials > Open Preset Materials Browser c. Uruchomiona biblioteka materiałów umożliwia nałożenie materiału na obiekt, poprzez jego przeciągnięcie i upuszczenie na obiekcie. d. Na kółka zębate nakładamy dwa wybrane materiały z grupy Metals e. Zamykamy bibliotekę materiałów, kółka wyglądają przykładowo:

11 11. Wstawiamy do sceny płaszczyznę Grid, będącą tłem nad którym odtwarzać się będzie nasza animacja a. Wstawiamy: Model (1) > Get > Primitive > Polygon Mesh > Grid b. Zamykamy edytor c. Przeskalowujemy płaszczyznę wzdłuż osi X i Z o współczynnik 7 d. Przesuwamy płaszczyznę wzdłuż osi Y o wartość -6 e. Do wstawionej płaszczyzny przypisujemy materiał BlueMetal z grupy Metals 12. Wstawianie do sceny dodatkowe oświetlenia a. Wstawiamy do sceny trzy światła punktowe Spot (Model (1) > Get > Primitive > Light > Spot) i animujemy je kolejno metodą klatek kluczowych, osobno animujemy Spot i Spot_Interest dla każdego światła

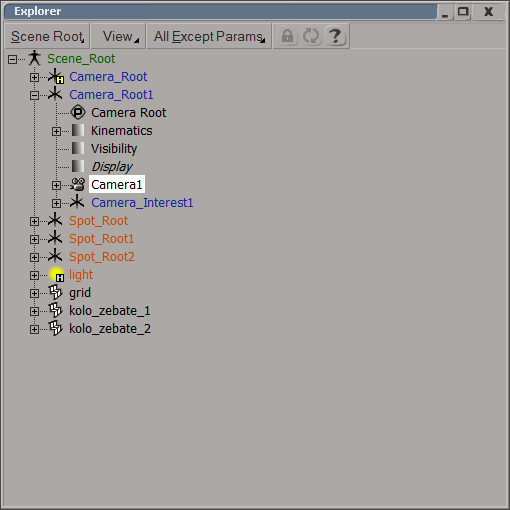

12 b. Po wstawieniu mamy trzy światła punktowe c. Światła należy zaanimować tak by przemieszczały się wokół kółek zębatych, świecąc cały czas w ich kierunku co za pomocą Animation Ghosting pokazane jest na rysunku poniżej 13. Wstawienie do sceny własnej kamery i zaanimowanie jej a. Wstawiamy do sceny własną kamerę: Model (1) > Get > Primitive > Camera > Perspective b. W edytorze kamery wybieramy standard kamery c. Zamykamy edytor kamery d. Przestawiamy widok w podglądzie B, by pokazywał obraz z wstawionej kamery

13 e. Animujemy kamerę metodą klatek kluczowych, osobno animujemy Spot i Spot_Interest, analogicznie do animowania świateł typu Spot

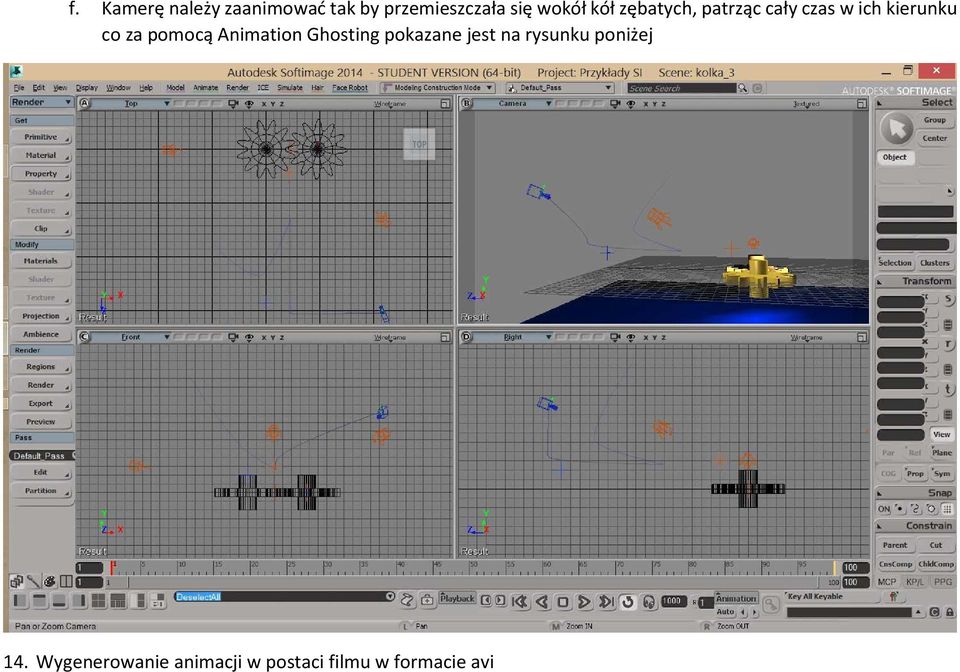

14 f. Kamerę należy zaanimować tak by przemieszczała się wokół kół zębatych, patrząc cały czas w ich kierunku co za pomocą Animation Ghosting pokazane jest na rysunku poniżej 14. Wygenerowanie animacji w postaci filmu w formacie avi
