1 Drabiny pożarnicze - przenośne

2 Drabiny przenośne należą do grupy sprzętu ratowniczego, stanowią często drogę ratunku (ewakuacji) bądź drogę natarcia (miejsce pracy stanowiska gaśniczego) jeśli typowe dojścia są niedostępne lub grożą zawaleniem.

3 Podział i oznakowanie drabin przenośnych zawieszane D drabina drabiny sznurowe drabiny hakowe D 4,2 przystawne przystawna lekka D 3,8 przystawna ciężka D 5 przystawna nasadkowa DN 2,7 przystawna słupkowa D 3,1 wolno stojące przystawna jednoprzęsłowa z drążkami D 5 R dwuprzęsłowa wysuwana D 10 W N nasadkowa R rozstawiana W wysuwana cyfra np. 10 długość drabiny w metrach (długości podajemy z dokładnością do 0,1 m)

4 D ra b i ny z d re w n a s ł u p ko w e n a s a d ko w e w y s u w a n e j e d n o c zę ś c i o w e

5 D ra b i ny ze stopów aluminium n a s a d ko w e w y s u w a n e h a ko w e j e d n o c zę ś c i o w e

6 Oznaczenie drabiny jedno, dwuosobowej i trzyosobowej

7 Zastosowanie drabin przenośnych pozwalają przedostać się na wyższe kondygnacje i dachy budynków, ułatwiają prowadzenie akcji gaśniczych z góry, służą do ratowania ludzi ze studni, wykopów, zapadlisk, umożliwiają wykonanie pomostów pomiędzy balkonami, wykorzystywane są do ratowania ludzi po załamaniu się lodu na rzece, jeziorze, stawie, mogą zastąpić sprzęt ratowniczy np. nosze

8 Drabina D10W Drabina dwuprzęsłowa, wysuwana za pomocą bloku, linki, systemu okuć i prowadnic. Ma dwa drążki podporowe, których odpowiedni rozstaw zapewnia jej stabilność. Drabina ta umożliwia wejście na wysokość drugiego piętra. Może być również stosowana jako pomost przy przejściach przez rowy, wykopy, itp.

9 Drabina D10W Parametry: - długość mm - długość dolnego przęsła-5670mm - długość górnego przęsła- 5800mm - długość drążków podporowych- 5650mm - rozstaw bocznic przęsła dolnego- 360mm - rozstaw bocznic przęsła górnego 300mm - rozstaw szczebli 320mm - liczba szczebli 34 - ciężar drabiny 72kg

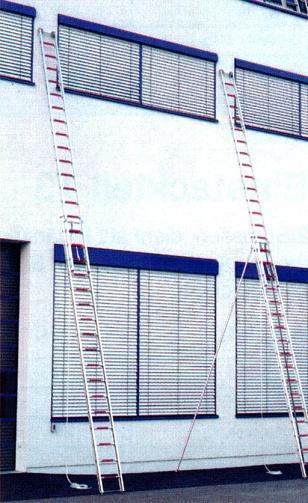

10 Drabiny dwuprzęsłowe wysuwane konstruowane są również z aluminium jednak nie mogą one pracować jako drabiny wolnostojące

11 Drabina nasadkowa DN2,73 jest to drabina przystawna wieloprzęsłowa przydatna w akcjach prowadzonych w piwnicach i na poddaszach. Przęsła można wykorzystać pojedynczo lub łączyć je w układzie 2,3,4. Przęsło wyposażone jest w zamki, obejmy, i szczebel korytkowy.

12 Drabina nasadkowa DN2,73 Parametry: długość przęsła mm długość 2 przęseł 4650 mm długość 3 przęseł 6570 mm długość 4 przęseł 8490mm rozstaw bocznic u podstawy 480 mm rozstaw bocznic u wierzchołka 400 mm liczba szczebli drewnianych 6 liczba szczebli metalowych 1 ciężar przęsła 12kg

13

14 ZAMKI SZCZEBLE KORYTKOWE OBEJMY

15 MOŻLIWOŚCI WYKORZYSTANIA DRABINY NASADKOWEJ do działań na wysokości oraz do schodzenia poniżej poziomu gruntu np. piwnice, studnie, wykopy itp., do prac wewnątrz obiektów, jako nosze, jako element wspomagający przy pokonywaniu trudności terenowych.

16

17

18 Drabina słupkowa D3,1 jest najlżejszą drabiną stosowaną w pożarnictwie. Dzięki specjalnej konstrukcji, umożliwiających złożenie jej do niewielkich wymiarów (słupka), znajduje zastosowanie w akcjach ratowniczych, które prowadzone są wewnątrz pomieszczeń.

19 Drabina słupkowa D3,1 Parametry: długość drabiny złożonej 3100 mm długość drabiny rozłożonej 2840 mm rozstaw bocznic 318 mm rozstaw szczebli 320 mm ciężar 7kg

20

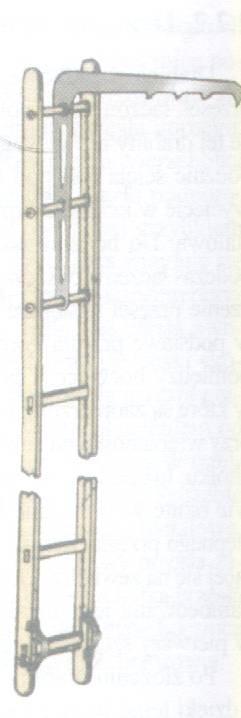

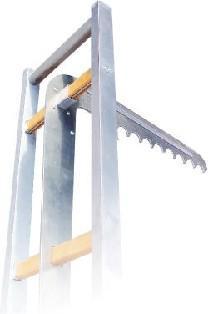

21 Drabina hakowa D4,2 Drabina zawieszana wykorzystywana przede wszystkim w sporcie pożarniczym. Konstrukcja drabiny hakowej musi, ze względu na przeznaczenie tego sprzętu, spełniać specjalne wymagania. Szczególnie duża musi być jej wytrzymałość na obciążenia i skręcanie. Wszystkie krawędzie drabiny hakowej muszą być stępione i gładkie, bez ostrych kantów.

22 Drabina hakowa D4,2 Parametry - Długość drabiny mm, - Rozstaw bocznic mm, - Rozstaw szczebli mm, - Wysięg haka (kosy) mm, - Liczba szczebli drewnianych - 10 szt., - Liczba szczebli metalowych - 3 szt.

23

24 Drabina przystawna ciężka D5 drabina przystawna ciężka przeznaczona jest do pracy przy budynkach jednopiętrowych. Może być również użyta wewnątrz hal fabrycznych

25 Drabina przystawna ciężka D5 PARAMETRY DRABINY D 5 - Długość drabiny: 5000 mm - Rozstaw bocznic: 360 mm - Rozstaw szczebli: 320 mm - Liczba szczebli: 15 szt. - Ciężar drabiny: 16 kg

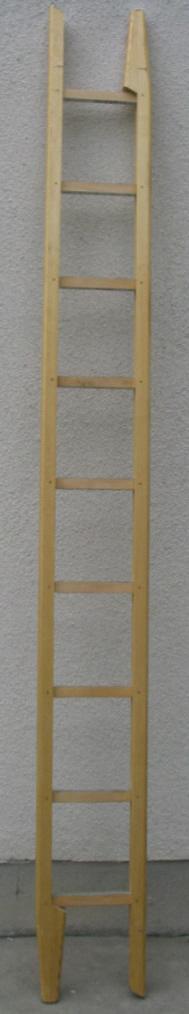

26 Drabina przystawna lekka D3,8 Drabina lekka przystawna przeznaczona jest do wykorzystywania w działaniach ratowniczych na zewnątrz oraz wewnątrz budynków. Podstawę drabiny wskazują metalowe ściągacze, które po sprawieniu drabiny powinny znaleźć się pod szczeblami.

27 Drabina przystawna lekka D3,8 PARAMETRY DRABINY D 3,8 - Długość drabiny: 3800 mm - Rozstaw bocznic: 300 mm - Liczba szczebli: 11 szt. - Liczba ściągaczy: 3 szt. - Rozstaw szczebli: 320 mm - Ciężar drabiny: 12 kg - Obsługa: jedna osoba

28 Podstawowe zasady sprawiania drabin i budowy stanowiska gaśniczego 1. Przenoszenie drabiny zgodnie z regulaminem, 2. Ustawiamy drabiny w miarę możliwości na twardym gruncie, tak aby w trakcie używania nie straciła stateczności, 3. Kąt bezpieczny od 60 do Zabezpieczamy przed możliwością przesuwu podstawy jak i szczytu drabiny, 5. Opieramy o stabilny element, 6. Drabina przystawna powinna wystawać ponad powierzchnię, na którą prowadzi, co najmniej o trzy szczeble.

29 Podstawowe zasady sprawiania drabin i budowy stanowiska gaśniczego 7. W przypadku konieczności wejścia przez otwory w ścianach budynku, ustawia się drabinę z boku otworu, w sposób umożliwiający bezpieczne przejście z drabiny na dolną krawędź otworu, 8. Kierujący akcją ratowniczą, w uzasadnionych przypadkach, może podjąć decyzję o innym ustawieniu drabiny przystawnej,

30 Podstawowe zasady sprawiania drabin i budowy stanowiska gaśniczego 9. Nie ustawiać drabin w pobliżu linii energetycznych, 10. Drabiny wieloczęściowe łączone lub wysuwane są używane w taki sposób, aby zapobiec przemieszczaniu się ich części względem siebie, 11. Nie wolno przesuwać drabiny jeśli na niej znajduje się człowiek, 12. Wchodzić na drabinę w pełnym uzbrojeniu,

31 Podstawowe zasady sprawiania drabin i budowy stanowiska gaśniczego 13. Podczas budowy stanowiska gaśniczego należy: a. pas przekręcić tak aby zatrzaśnik zwrócony był frontalnie w stronę szczebli (zatrzaśnik niezabezpieczony), b. przygotować podpinkę linkową, c. linię gaśniczą prowadzimy między nogami a następnie przerzucamy przez ramię na plecy, Nie wolno prądownicy wkładać za pas strażacki.

32

33 d. Po wejściu na górę najpierw zabezpieczamy się zatrzaśnikiem, e. Następnie pod ostatnim szczeblem przekładamy linię gaśniczą z prądownicą f. Linię gaśniczą zabezpieczamy podpinką linkową DOPIERO WÓWCZAS DAJEMY ZNAK GESTOWY WODA NAPRZÓD

34 ZABEZPIECZENIE STRAŻAKA ZATRZAŚNIKIEM NA DRABINIE

35 ZABEZPIECZENIE WĘŻA PODPINKĄ WĘŻOWĄ

36 Po zakończeniu gaszenia linie gaśniczą należy odwodnić a następnie prądownicę przełożyć przez bark i zejść z drabiny.

37 Sprawianie drabiny przenośnej D 10 W

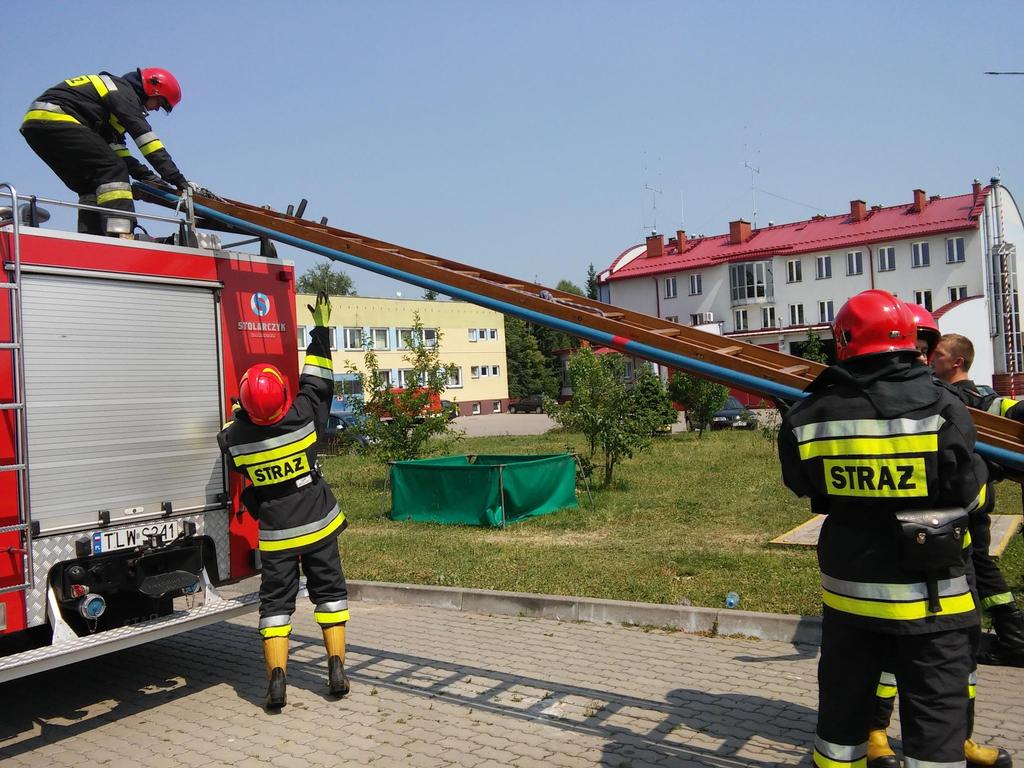

38 ZDEJMOWANIE DRABINY Z POJAZDU

39 TRANSPORT DRABINY NA MIEJSCE AKCJI

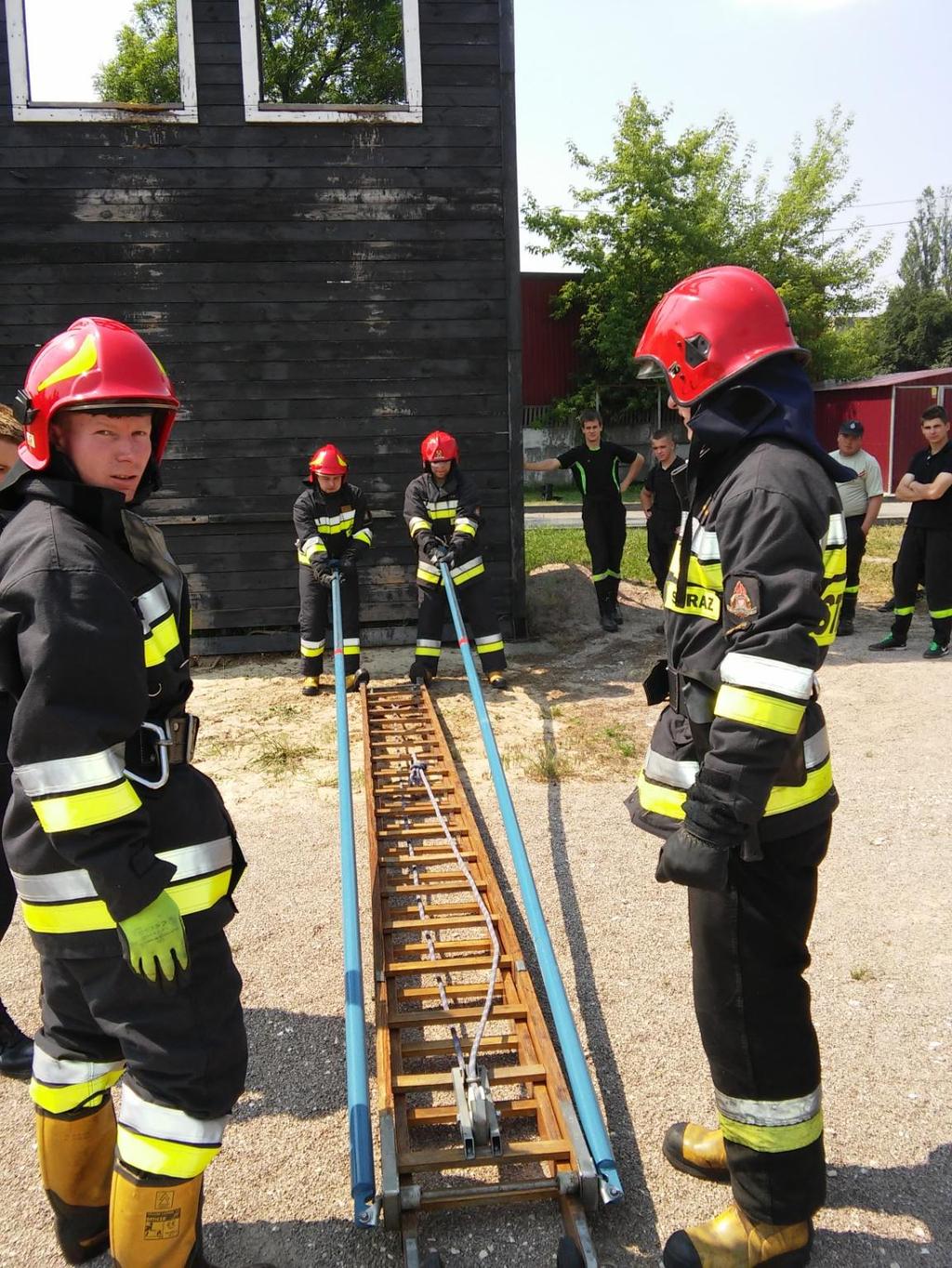

40 PODNOSZENIE DRABINY DO POZYCJI PIONOWEJ.

41 ASEKURACJA PRACUJĄCYCH NA DRABINIE.

42 Sprawianie drabiny przenośnej DN 2,73

43

44

45

46

47 Asekuracja pracujących na drabinie.

48 Wchodząc po drabinie powinno się przestrzegać zasady: zawsze chwytać za szczeble, a nie za bocznice, w chwili gdy lewa ręka sięga po kolejny szczebel to jednocześnie prawa stopa jest podnoszona na kolejny szczebel i tak na zmianę.

49

50 Sprawianie drabiny słupkowej D 3,1

51

52 Przenoszenie drabiny

53 Ustawianie drabiny D 3,1 w pionie faza pośrednia Sprawiona drabina D 3,1

54 Kontrola drabin przenośnych Kontrolę należy przeprowadzić po każdym użyciu drabiny, która powinna polegać na oględzinach wszystkich elementów konstrukcyjnych drabiny. Stwierdzone usterki należy zapisać w protokole z oględzin, wycofać drabinę z użytkowania i kontaktować się z uprawnionym serwisem.

55 Konserwacja drabin Konserwacja powinna przebiegać zgodnie z wytycznymi producenta drabiny Po każdorazowym użyciu drabiny należy oczyścić ją postępując zgodnie z instrukcją obsługi. Do czyszczenia stosować tylko łagodne środki czyszczące. Po umyciu i wysuszeniu należy zabezpieczyć elementy narażone na korozję smarem lub olejem maszynowym.

56 Konserwacja drabin Elementy współpracujące ze sobą podczas wysuwania górnych przęseł, o ile producent nie zalecił innego postępowania, można przesmarować smarem lub olejem maszynowym. W przypadku drabiny D10W należy przetrzeć sproszkowanym grafitem rowki prowadnic górnego przęsła. We wszystkich drabinach drewnianych należy uzupełnić uszkodzoną powłokę lakierniczą aby zapobiec deformacji elementów drabiny na skutek wilgoci.

57 Dziękuję za uwagę opracował: ogn. Włudzik Paweł
