1 Zawory regulacyjne HAWIDO Instrukcja montażu, obsługi i konserwacji Zawór redukcyjny dwustrefowy Nr kat 1584 DN40 do DN200 Wskazówka : Zalecamy Państwu przechowywanie niniejszej instrukcji przy zaworze, bądź w miejscu jego zamontowania. Strona 1 z 40

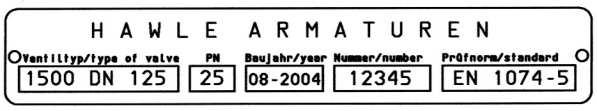

2 Przykładowe dane zamieszczone na tabliczce znamionowej Typ zaworu i średnica nominalna PN Rok budowy Nr seryjny Nr normy Po oddaniu do eksploatacji, prosimy o naniesienie wymienionych danych i podawanie ich wraz z informacjami o ciśnieniach i przepływach w trakcie rozmów z Producentem lub Dostawcą: Typ zaworu:.. Średnica nominalna: Rok budowy:... Numer seryjny:... Ciśnienie wejściowe: Ciśnienie wyjściowe: Natężenie przepływu: Wykonanie zaworu: max: (bar) min:. (bar)..(bar) max:. (l/min) min: (l/min) ppoż... (l/min) proste kątowe Zastrzegamy sob i e prawo wp rowadzania zmian wyn i k ających z postęp u techniczn ego! Strona 2 z 40

3 Spis treści : A. FUNCJA ZAWORU 1. Zasada działania 2. Ogólne wskazówki dotyczące bezpieczeństwa 3. Zalecany sposób zabudowy 4. Dane techniczne elektrozaworu kulowego. B. URUCHOMIENIE 1. Schemat działania 2. Przygotowanie 3. Odpowietrzenie 4. Wyregulowanie- nastawianie zaworu głównego 5. Wyregulowanie- nastawienie szybkości reakcji zaworu głównego 6. Sprawdzenie szczelności C. POSTĘPOWANIE W WYPADKU ZAKŁÓCEŃ W PRACY ZAWORU D. PRZEGLĄDY I KONSERWACJA 1. Wyłączenie z pracy 2. Przeglądy i serwis 2.1. Opis ogólny 2.2. Przegląd roczny 2.3. Przegląd 4-5 letni 3. Części zapasowe-zamienne 3.1. Zawór główny DN40-DN200-rysunek 3.2. Zawór główny-rysunek 3.3. Zawór sterujący redukcji ciśnienia INOX - rysunek 3.4. Zawór sterujący redukcji ciśnienia INOX -wykaz części 3.5. Części i akcesoria obwodu sterującego 3.6 Optyczny wskaźnik położenia - rysunek 3.7 Optyczny wskaźnik położenia -wykaz części E. ZAŁĄCZNIK 1. Momenty obsługowe 2. Certyfikaty 3. Gwarancja F. HAWLE W EUROPIE G. KSIĄŻKA SERWISOWA Strona 3 z 40

4 A. FUNKCJA ZAWORU 1. Zasada działania Dwustrefowy zawór redukcji ciśnienia ze sterowaniem elektrycznym redukuje zmienne ciśnienie na wejściu do zaworu (p 1 ) na stałe niższe ciśnienie na wyjściu (p 2 ). Zmienny przepływ i ciśnienie wejściowe nie mają wpływu na ciśnienie wyjściowe, regulowane zaworem sterującym. Ciśnienie wyjściowe za zaworem, można nastawić w granicach od 1.5 bar do 12 bar (standard). Zawór redukcyjny 1584 może pracować w dwóch strefach roboczych: Strefa robocza a: Zawór redukcyjny redukuje podczas normalnej pracy poprzez zawór sterujący (6) zmienne ciśnienie wejściowe (P1) do stałej wartości ciśnienia wyjściowego (p2). Przykład: p1 = 12 bar/p2 = 4 bar. Strefa robocza b: Druga strefa robocza może zostać uruchomiona za pomocą elektrozaworu kulowego oraz zaworu sterującego (9). Przykład: p1 = 12 bar/p2 = 6 bar. Cechy techniczne: Medium: woda pitna Zakres ciśnienia: PN 10 (od DN 200 standard), PN 16 (do DN 150 standard), PN 25, Kołnierze: wymiary przyłączeniowe wg EN , Materiał zaworu głównego: GGG 40, epoksydowane zgodnie z wytycznymi GSK Zakres temperatury medium: 0 0 C C. 2. Ogólne wskazówki dotyczące bezpieczeństwa Przed zabudową należy szczegółowo zapoznać się z niniejsza instrukcją obsługi. W przypadku niefachowego zainstalowania, uruchomienia, obsługi i konserwacji, mogą powstać zarówno szkody materialne jak i osobowe. Zawór regulacyjny HAWIDO zaprojektowano do zastosowań w instalacjach wodociągowych wody pitnej. Stosowanie do innego medium, wymaga uzgodnienia z Producentem. Przy montażu zakłada się znajomość reguł technicznych, odpowiednich przepisów, zasad oraz norm i obowiązku ich stosowania i przestrzegania. Prace przy instalacjach elektrycznych (np. przy zabudowie magnetycznych przełączników pozycyjnych, zaworów magnetycznych itp.) mogą być prowadzone tylko przez osoby posiadające odpowiednie uprawnienia. Zasadniczo odpowiedzialnym za; dobór, sposób zastosowania, zabudowy, zainstalowanie i uruchomienie armatury na rurociągach są projektant i wykonawca bądź użytkownik. Błędy projektowe - lub zabudowy i nastaw, mogą mieć istotny wpływ na jakość działania zaworu regulacyjnego i tworzyć znaczny potencjał zagrożeń. W przypadku wątpliwości w tym zakresie prosimy skontaktować się z producentem armatury lub jego przedstawicielem. Strona 4 z 40

5 3. Zalecany sposób zabudowy Przed zamontowaniem armatury, należy rurociągi starannie przedmuchać lub przepłukać, tak aby nie mogły dostać się do zaworu regulacyjnego żadne ciała obce, jak drewno, kamienie, piasek itp. Części składowe: 1. Zasuwa odcinająca 2. Filtr 3. Zawór regulacyjny 4. Wstawka montażowa 5. Zawór na- i odpowietrzający z odcięciem zaworem kulowym Zawory regulacyjne muszą być zabudowane w pozycji poziomej z pokrywą skierowaną ku górze - inny sposób zabudowy należy uzgodnić z Producentem przed złożeniem zamówienia. Zaleca się zamontowanie przed i za zestawem zasuwy odcinającej, a dodatkowo od strony wejściowej przed zaworem należy zabudować filtr (łapacz zanieczyszczeń). W zależności od warunków zabudowy, zalecamy zastosować dodatkowo za zaworem wstawkę montażowo-demontażową. Inną zabudowę aniżeli wskazaną na rysunku należy uzgodnić z Producentem. 4. Dane techniczne elektrozaworu kulowego D1/D2 d L1/L2 L3 F A B C H3 H2 H1 G ½ ,5 54,5 16, ,5 77 Dane techniczne Art. Nr Średnica nominalna ½ ½ Ciśnienie robocze max 16 bar 10 bar Temperatura medium 0 do C 0 do +100 C Strona 5 z 40

6 Temperatura otoczenia - 20 C do +100 C - 20 C do +100 C Korpus AISI 316/ DIN AISI 316/ DIN Przyłącza AISI 316/ DIN AISI 316/ DIN Kula AISI 316/ DIN AISI 316/ DIN Uszczelnienie kuli PTFE PTFE Wrzeciono AISI 316/ DIN AISI 316/ DIN Uszczelnienie wrzeciona EPDM EPDM Silnik silnik synchroniczny silnik synchroniczny Zasilanie 24VDC 5VDC Ilość wejść 4 5 W 3 W Kierunek obrotów przeciwnie do ruchu wskazówek zegara przeciwnie do ruchu wskazówek zegara Czas pracy dla 90 5~7 sek. 5~7 sek. Sygnalizacja położenia 24VDC/0.2A 5VDC/0.2A krańcowego Sterowanie ręczne nie tak Ochrona IP67 IP67 Obudowa ABS ABS Podłączenie elektryczne Kabel Kabel (5m) Schemat połączeń Do otwarcia: czarny (BK) połączony z zielonym (GR) Do zamknięcia: czarny (BK) połączony z czerwonym (RD) Sygnał zwrotny na brązowo (BR) Otwarcie ponowna rejestracja: górny niebieski (BU) Zamknięcie ponowna rejestracja: górny żółty (YL) Styki bezpotencjałowe LS.1 oraz LS.2 Strona 6 z 40

7 Napięcie: 24VDC/5VDC Prąd: 50mA B. URUCHOMIENIE 1. Schemat działania Części składowe: 1. Zawór redukcyjny główny 2. Zawór kulowy (A, B, C, D) 3. Filtr 4. Kryza dławiąca 5. Zawór dławiąco-zwrotny 6. Zawór sterujący redukcji ciśnienia, strefa a (niższa) 7. Manometr z (A, B) 8. Optyczny wskaźnik położenia (opcjonalnie elektryczny wskaźnik położenia lub ogranicznik stopnia otwarcia) 9. Zawór sterujący redukcji ciśnienia, strefa b (wyższa) 10. Elektrozawór kulowy 5VDC 11. Moduł sterujący typ 1984 (opcja) 12. Akumulator (opcja) 2. Przygotowanie Przed uruchomieniem zaworu, należy upewnić się, czy zasuwy po stronie wejściowej i wyjściowej są zamknięte, a kołnierze połączeń zostały szczelnie skręcone. Następnie należy wykonać następujące czynności przy zaworze: otworzyć zawory kulowe (2A i 2B), oraz zluzować przeciwnakrętkę na śrubie nastawczej na zaworze dławiąco-zwrotnym (5) wykręcić przeciwnakrętkę o około 10 obrotów, zamknąć zawór kulowy (2C i 2D), poluzować o kilka obrotów śrubę odpowietrzającą na optycznym wskaźniku położenia zabudowanym na pokrywie zaworu zluzować (o ok. 1 obrót) śrubunek połączeniowy znajdujący się w najwyższym miejscu przewodu sterującego ), zluzować śrubę, przy pokrętle zaworów sterujących (6) i (9), obrócić pokrętłem w kierunku odwrotnym do ruchu wskazówek zegara (w lewo), aż do wyczuwalnego zaniku oporu ze strony sprężyny zabudowanej w zaworze sterującym. Strona 7 z 40

8 3. Odpowietrzenie Kolejność postępowania: - poluzować korek zabudowany na pokrywie zaworu w nowej wersji za pomocą śrubokręta o około 2-3 obrotów śrubę zabudowaną na centralnym korku, optycznego lub elektrycznego wskaźnika położenia (8), Uwaga: Nie wykręcać śruby całkowicie! otworzyć powoli zasuwę odcinającą po stronie wejściowej na tyle, aby woda wpłynęła do zaworu i obwodu sterującego, odczekać aż ujdzie powietrze ze wskaźnika położenia i poluzowanego śrubunku a wypływająca woda będzie pozbawiona pęcherzyków powietrza, po odpowietrzeniu zaworu i całkowitym odpowietrzeniu przewodu sterującego ponownie dokręcić odpowietrznik na wskaźniku położenia i poluzowany śrubunek na przewodzie sterującym, sprawdzić szczelność wszystkich połączeń i śrubunków a jeżeli zachodzi potrzeba, to należy je dociągnąć (mocniej skręcić). Powoli otworzyć całkowicie zasuwę na wejściu do zaworu! Kontrola: Z chwilą lekkiego otwarcia zasuwy odcinającej po stronie wyjściowej, zawór, musi się zamknąć, lub pozostać zamknięty. Po próbie zamknąć ponownie zasuwę odcinającą po stronie wyjściowej. Jeżeli zawór nie zamyka się, należy powtórzyć krok po kroku czynności uruchomienia. Należy zwrócić szczególną uwagę na odpowietrzenie przewodów sterujących i komory zaworu głównego. 4. Wyregulowanie - nastawianie zaworu głównego Kolejność postępowania: - zasuwa po stronie wejściowej do zaworu pozostaje otwarta, - elektrozawór kulowy (10) musi pozostać w pozycji zamkniętej powoli otworzyć zawór kulowy (2C). Zawór otworzy się, przewód po stronie wyjścia zostanie napełniony, ciśnienie wzrośnie do ok. 0,4 bar a następnie zawór (1) ponownie się zamknie, powoli stopniowo otworzyć zasuwę odcinającą (A) po stronie wyjścia, zawór (1) zamknie się (jeśli nie będzie poboru) po napełnieniu rurociągu od strony wyjścia, należy wytworzyć przewidziane dla danej średnicy znamionowej natężenie przepływu (np. przez otwarcie jednego hydrantu), po to, aby za pomocą pokrętła przy zaworze sterującym Strona 8 z 40

9 (6) mogło zostać nastawione żądane ciśnienie wyjściowe (przez pokręcanie w prawo ciśnienie wyjściowe wzrasta). Wskazówka praktyczna: Pomiędzy każdym półobrocie pokrętła odczekać, aż układ hydrauliczny ustabilizuje się. Ciśnienie należy sprawdzać na manometrze (7B) od strony wyjścia z zaworu. Z chwilą, kiedy zostanie osiągnięte wymagane ciśnienie wyjściowe p 2 (ciśnienie przepływu, lub ciśnienie statyczne) należy dokręcić śrubę, przy pokrętle zaworu sterującego (6). 5. Nastawienie szybkości reakcji zaworu głównego Jeżeli zawór HAWIDO nie pracuje spokojnie, lub powstają uderzenia hydrauliczne w sieci rurociągów, można temu zapobiec, przez odpowiednie nastawienie (regulację) zaworu dławiąco-zwrotnego Sposób postępowania: Poluzować przeciwnakrętkę, przy pomocy wkrętaka wkręcić zgodnie z ruchem wskazówek zegara śrubę nastawczą, aż do momentu spokojnej pracy zaworu. Następnie dokręcić przeciwnakrętkę. Ostrzeżenie: Śruba nastawcza, musi zawsze pozostawać przynajmniej o 3-5 obrotów wykręcona. Przy wkręconej śrubie nastawczej zawór główny (1) otwierałby się zbyt wolno lub nie otworzyłby się wcale po zamknięciu. Strona 9 z 40

10 6. Sprawdzenie szczelności Zawory HAWIDO zostają przed wysyłką sprawdzone w fabryce pod względem szczelności i prawidłowości działania. Podczas sprawdzania szczelności w warunkach eksploatacji należy, szczególną uwagę zwrócić na szczelność połączeń kołnierzowych, szczelność przewodów sterujących i centralnego korka na wieczku zaworu. Ewentualne nieszczelności usunąć przez lekkie dokręcenie połączeń. Dodatkowe wyposażenie: Do zaworów HAWIDO, w razie potrzeby może być dostarczone za dodatkową opłatą następujące wyposażenie: elektryczny wskaźnik położenia, ogranicznik otwarcia, przyrząd do otwierania (podnoszenia) sprężyny. Strona 10 z 40

11 C. POSTĘPOWANIE W PRZYPADKU ZAKŁÓCEŃ USTERKI Objawy Możliwa przyczyna Sposób usunięcia zawór nie otwiera się zapchany zawór dławiąco - zwrotny zawór przepuszcza ciśnienie (nie redukuje) zbyt mocno przymknięty zawór dławiąco - zwrotny zapchany zawór dławiąco - zwrotny poprzez wielokrotne zamykanie i otwieranie zaworu doprowadzić do jego udrożnienia lub wymienić zawór wykręcić stopniowo śrubę nastawczą (regulacyjną), aż do momentu pracy zaworu wymienić zawór, względnie wielokrotnie wkręcić całkowicie śrubę nastawczą, wykręcić całkowicie i na nowo nastawić oczyścić filtr zapchany filtr w układzie sterującym powietrze w przewodzie odpowietrzyć sterującym lub w górnej komorze zaworu ciało obce w zaworze głównym przeprowadzić konserwację, usunąć ciało obce wrzeciono zaworu przeprowadzić konserwację, usunąć zablokowane w wyniku inkrustację, inkrustacji uszkodzona membrana przeprowadzić konserwację, wymienić membranę, głośne odgłosy pracy niespokojna praca nie uzyskujemy pierwotnej (początkowej) wartości ciśnienia uszkodzona powłoka epoksydowa niekorzystne warunki eksploatacji nieprawidłowa średnica znamionowa zaworu błędne nastawienie zaworu dławiącego uszkodzony manometr zmienione zostały warunki eksploatacji uszkodzenia transportowe lub montażowe zmienić o ok. 0,1 do 0,2 bar ciśnienie wyjścia. Nieznacznie otworzyć lub zamknąć zawór dławiąco - zwrotny. Porozumieć się z serwisem HAWLE przeprowadzić ponowne obliczenia doboru średnicy znamionowej zaworu (Fabryka Armatury HAWLE ) nastawić wg p. 6.4 sprawdzić, ewentualnie wymienić manometr przeprowadzić na nowo regulację (patrz. punkt 4) zastosować 2-składnikowy zestaw naprawczy HAWLE - dla powłoki Strona 11 z 40

12 D. PRZEGLĄDY I KONSERWACJA 1. Wyłączenie z pracy Przed podjęciem jakichkolwiek prac serwisowych zawór musi być hydraulicznie zamknięty. Należy odciąć zasilanie aby zawór znalazł się w stanie bezprądowym. Powoli zamknąć zasuwę (A) za zaworem a następnie przed zaworem. Powoli zamykać zawory kulowe (2A,2B, 2C i 2D). Uwaga: Prace przy elektryczności muszą być wykonywane wyłącznie przez wykwalifikowany personel! Teraz zawory redukcyjne zostały zamknięte i można przystąpić do prac serwisowych. 2. Przeglądy i serwis 2.1. Ogólny opis W oparciu o nasze długoletnie doświadczenia z zaworami regulacyjnymi membranowymi, sterowanymi własnym medium stwierdzamy, że nasze zawory HAWIDO pracują bez usterkowo przez wiele lat. Warunkiem tego jest jednak regularne przeprowadzanie konserwacji i przestrzeganie instrukcji obsługi. W normalnych warunkach eksploatacji należy bezwzględnie (pod rygorem utraty gwarancji) : min raz w roku sprawdzić zawór pod względem sprawności działania (przegląd roczny) min raz w roku oczyścić filtr-osadnik zanieczyszczeń przed zaworem i filtr w przewodzie sterującym w razie potrzeby (zanieczyszczona woda) tak często jak to jest wymagane, co 4-5 lat sprawdzić wszystkie ruchome części wewnętrzne i dokonać wymiany części, zgodnie z zamieszczonym wykazem. Do wymiany należy stosować oryginalne części fabryczne. Wykaz fabrycznych części zamiennych znajduje się w części D niniejszej instrukcji. Zapisy o przeprowadzonych przeglądach należy odnotowywać w załączonej książce serwisowej pkt. G. Przy odbiegających od normalnych warunkach eksploatacji (np. woda z unoszonymi cząsteczkami stałymi, bardzo duża redukcja ciśnienia, małe ilości przepływu itp.) prace konserwacyjne należy przeprowadzać częściej. Tabliczka informująca o konserwacji Hawle Armaturen AG Sprawdzenie działania : roczna CH Sirnach konserwacja 20XX Strona 12 z 40

13 XX oznacza konkretny rok 2.2. Przegląd roczny Pracujący zawór redukcji ciśnienia, musi zostać najpierw hydraulicznie zamknięty zgodnie z pkt.1 wyłączenie z pracy. Czyszczenie filtra (rurociąg główny) odkręcić pokrywę filtra, oczyścić albo wymienić sito, zamontować sito i przykręcić pokrywę. Czyszczenie filtra (obwód sterujący) odkręcić wieczko filtra, oczyścić lub wymienić sito filtra, zamontować sito i przykręcić wieczko (dokręcać tylko ręcznie; uszczelnienie następuje poprzez O-ring lub uszczelkę płaską). Sprawdzenie działania zaworu wykręcić optyczny wskaźnik położenia z pokrywy zaworu, sprawdzić łatwość poruszania się wrzeciona zaworu, podnosząc i opuszczając wrzeciono nagwintowanym prętem wyposażenie dodatkowe, wkręcić optyczny wskaźnik położenia do pokrywy zaworu. Ponowne uruchomienie zaworu głównego - postępować zgodnie z wytycznymi, patrz uruchomienie, Kontrola działania zaworu Uwaga: W celu wyeliminowania postania uderzeń hydraulicznych (szczególnie przy dużych przepływach) powoli i nieznacznie otworzyć zasuwę przed zaworem HAWIDO, następnie: - powoli zamknąć zawór kulowy (2C lub 2D) zawór główny musi się zamknąć, - powoli otworzyć zawór kulowy (2C lub 2D) zawór główny musi się otworzyć Przegląd 4-5 letni Pracujący zawór redukcji ciśnienia, musi zostać najpierw hydraulicznie zamknięty zgodnie z pkt.1 wyłączenie z pracy. Przy przeglądach 4-5 letnich zaleca się korzystać z zestawów części zamiennych! Wykaz części zamiennych znajduje się w pkt 3.1. Filtr (rurociąg główny) odkręcić pokrywę, Strona 13 z 40

14 wymienić sito, zamontować sito i przykręcić pokrywę. Filtr (przewód w układzie sterującym i zaworze na obejściu) odkręcić wieczko filtra, oczyścić lub wymienić sito filtra, zamontować sito i przykręcić wieczko (dokręcać tylko siłą ręki, uszczelnia sama uszczelka O-ring). Zawór główny odkręcić śrubunki i zdemontować cały obwód sterujący, zdemontować optyczny wskaźnik położenia i wymienić uszczelkę, odkręcić śruby pokrywy(14), zdjąć pokrywę zaworu(2), przejrzeć wszystkie części czy nie są zużyte, zabrudzone lub pokryte osadami, oczyścić części wewnętrzne, gniazdo i przestrzeń wewnątrz korpusu łącznie z pokrywą, zdemontować łożyskowanie wrzeciona. Dla zaworów DN40 DN100 (od 2012) oraz DN125 DN200 (od 2014) łożyskowanie demontuje się z wewnątrz. Gwint wrzeciona i odstawa zaworu,muszą być bardzo dokładnie oczyszczone a gwint wrzeciona dokładnie nasmarowany ( np. smarem dopuszczonym do kontaktu z wodą pitną nr kat. 5292) wymienić membranę (9), O-ring (15) uszczelkę gniazda (7), przesmarować powierzchnię prowadzenia wrzeciona smarem posiadającym dopuszczenie do stosowania dla środków spożywczych. Sprawdzić łatwość poruszania się wrzeciona w prowadnicach korpusu i pokrywy, zmontować w zawór główny (w kolejności odwrotnej do demontażu) przestrzegając wartości momentów dokręcających załączonych w pkt. E.1). Po montażu musi zostać wielokrotnie sprawdzona łatwość poruszania się wrzeciona (4). Sprawdzenie przeprowadzić unosząc i opuszczając wrzeciono, za pomocą pręta zakończonego gwintem. Rozebranie zaworu pilota w obwodzie sterującym zaworu HAWIDO zluzować śrubę (17) przy pokrętle (16) zaworu, obrócić pokrętło w lewo, aż do zaniku oporu sprężyny (19), wykręcić śruby obudowy (18), odkręcić śrubę prowadzącą (14) i śrubę (8), wymienić membranę (9), O-ringi (5) i (7) i śrubę (6), przejrzeć wnętrze obudowy zaworu czy części nie są zużyte, zabrudzone lub pokryte osadami, dokładnie oczyścić łącznie z dzwonem (2), zmontować zawór sterujący (w kolejności odwrotnej do demontażu) przestrzegając wartości momentów dokręcających załączonych w pkt. E.1), zmontować całość obwodu sterującego w raz z zaworem sterującym. Strona 14 z 40

15 Sprawdzenie działania zaworu dławiąco - zwrotnego zluzować przeciwnakrętkę, wkręcić śrubę dławiącą a następnie odkręcić ją do oporu (zderzaka), z powrotem wkręcić ją o kilka obrotów, czynność ta musi wykazywać się małym oporem. Uwaga : Nigdy nie należy rozbierać zaworów dławiąco-zwrotnych w razie potrzeby wymienić. Nastawa zaworu patrz uruchomienie zaworu HAWIDO 1. Ponowne uruchomienie zaworu głównego - postępować zgodnie z wytycznymi, patrz uruchomienie, W celu wyeliminowania postania uderzeń hydraulicznych (szczególnie przy dużych przepływach) powoli i nieznacznie otworzyć zasuwę przed zaworem HAWIDO, następnie: - powoli zamknąć zawór kulowy (2C lub 2D) zawór główny musi się zamknąć, - powoli otworzyć zawór kulowy (2C lub 2D) zawór główny musi się otworzyć. Sprawdzić czy zasuwa przed zaworem i za zaworem pozostają w pełni otwarte. 3. Części zapasowe-zamienne Dla przeprowadzenia 4-letniego przeglądu potrzebne są określone części zamienne. Części te, można zakupić, jako zestaw naprawczy: - zaworu głównego (patrz tabela 3.2), - dla zaworu sterującego (patrz tabela 3.4), - dla obwodu sterującego (patrz tabela 3.6). - dla optycznego wskaźnika położenia Uwaga: Przy zamawianiu części zamiennych i zestawów naprawczych należy każdorazowo podać oprócz nr części lub zestawu dodatkowo n/w dane: Typ zaworu:.. Średnica nominalna: Rok budowy:... Numer seryjny:... Uwaga: Części zamienne z EPDM (membrany, uszczelki) oraz NBR (O-ringi) muszą być przechowywane w warunkach ograniczających światło dzienne i chroniących przed promieniowaniem UV. Przy spełnieniu powyższych warunków magazynowania trwałość zapewniona zostaje jakość wyrobu na: EPDM -8 lat, NBR - 5 lat. Strona 15 z 40

16 3.1. Zawór główny DN40- DN200 (rysunek) Strona 16 z 40

17 3.2 Zawór główny wykaz części Poz. Opis Mat. Numer katalogowy DN 40 DN 50 DN 65 DN 80 DN Korp u s GGG Pok rywa GGG Prowadnica/czop INOX Wrzecion o INOX Gn i azd o INOX * * * * * 6 Przeciwgn i azd o INOX Uszczelk a EPDM Pod k ładka uszczelk i INOX M embrana PN1 0 / 1 6 EPDM M embrana PN2 5 EPDM Płyt a dociskowa INOX Nakręt k a INOX Sprężyn a INOX Sprężyn a do zaworów zabudowanych INOX Prowadzen i e INOX Śru b a sześciokątna INOX O-Ring zaworu ot wórz/ zamknij NBR Pod k ładka INOX Zestaw GSK Klej serwi sowy xx xx xx xx xx 000 Zawór komplet n y PN1 0 / Zawór komplet n y PN Zestaw naprawczy składający się z: p oz. 7, 9, 15 i 18 PN1 0 / PN Strona 17 z 40

18 Poz. Opis Mat. Numer katalogowy DN 125 DN 150 DN 200 DN 200^ 1 Korp u s GGG Pok rywa GGG Prowadnica INOX Wrzecion o INOX Gn i azd o INOX * * * * 6 Przeciwgn i azd o INOX Uszczelk a EPDM Pod k ładka uszczelk i INOX M embrana PN1 0 / 1 6 EPDM M embrana PN2 5 CR Płyt a dociskowa INOX Nakręt k a INOX Sprężyn a INOX Sprężyn a do zaworów zabudowanych pion owo INOX Prowadnica pok rywy INOX Prowadnica pok rywy INOX Śru b a sześciokątna INOX O-Ring zaworu ot wórz/ zamknij NBR Pod k ładka INOX Zestaw GSK Klej serwi sowy xx xx xx xx Trzon z uchwyt em INOX Zawór komplet n y PN1 0 / Zawór komplet n y PN Zestaw naprawczy składający się z: poz. PN1 0 / PN PN10 ^ PN16 * niewymienne Strona 18 z 40

19 3.3. Zawór sterujący INOX - rysunek Strona 19 z 40

20 3.4 Zawór sterujący INOX wykaz części Poz. Opis Mat. Numer katalogowy PN 16/25 1 Korpus INOX Dzwon INOX O-Ring NBR Membrana 3/8 EPDM (W270) Gniazdo Compact Form 1.0, ślepe INOX Śruba dociskowa INOX Uszczelniacz 10/25 x 1 elastomer Sprężyna dociskowa INOX Tuleja dystansowa do sprężyny INOX Prowadnica sprężyny INOX Śruba cylindryczna M6 x 10 INOX Nakrętka sześciokątna M8 x 0.5d INOX Podkładka INOX Dżwignia dociskowa Kst PA Podkładka sprężysta do dźwigni Kst PA Oś z gwintem wewnętrznym do dźwigni INOX Sruba z łbem cylindrycznym M4x16 INOX O-ring EPDM (W270) Podkładka ciśnieniowa INOX Nakrętka ciśnieniowa Brąz Czop prowadzący (DRV/MBV) INOX Gniazdo Compact Form mm INOX Pałąk INOX Tuleja na uszczelki z mocowaniem INOX/EPDM Śruby cylindryczne M6x16 INOX Zakres regulacji: Zawór sterujący standard bar Zawór sterujący (z oznaczeniem niebieską folią) 0.2 5bar Zawór sterujący (z oznaczeniem żółtą folią ) bar Zestaw naprawczy składający sie z: Pos. 3,4,18 (2 szt.), Strona 20 z 40

21 3.5. Obwód sterujący DN100-DN125 (wykaz części) Opis Zdjęcie Wielkość - średnica Nr katalogowy 0130 Uszczelka 0273 Nakrętka + pierścień zaciskowy INOX/NBR 3/8 INOX/NBR 1/2" INOX/NBR 3/4" Stal/NBR Podłączenie zaworu (składające się z nakrętki oraz pierścienia) DN 12 INOX Tuleja wzmacniająca 0283 Pierścień zaciskowy 0284 Kryza dławiąca (stary numer katalogowy 0281) 0311 Śrubunek z nyplem 0323 Śrubunek prosty INOX d4 6 INOX d12 9 INOX d12 10 d6 INOX d12 INOX d18 INOX d8-6 INOX d12 INOX Ø 0.6 mm d12 INOX Ø 0.9 mm d12 INOX Ø 1.2 mm d12 INOX Ø 1.5 mm d12 INOX Ø 1.9 mm d12 INOX Ø 2.4 mm d12 INOX Ø 3.1 mm d18 INOX Ø 3.5 mm d18 INOX Ø 4.0 mm d12-3/8" INOX d12-1/2" INOX d6-1/8" INOX d6-1/4" INOX d6-3/8" INOX d18 ½ INOX d6 INOX d12 INOX Złączka gw/gz d12-3/8" Śrubunek redukcyjny d6 - d12 INOX Mufa przejściowa d10-3/8" INOX d12-3/8" INOX d12-1/2" INOX d18 ½ INOX Strona 21 z 40

22 0371 Mufa przejściowa GW d12 GZ 3/8" INOX Mufa 0411 Nypel 3/8" INOX 1/2" INOX 3/4" INOX 1" INOX DN 6-1/8" INOX DN12-3/8" INOX Kolano+mufa+pierścień zaciskowy 0431 Kolano+mufa+pierścień zaciskowy z odpowietrzeniem 0451 Kolano+komplet złaczek 0452 Kolano 90 DN 6-1/8" INOX DN6-1/4" INOX DN12-3/8" INOX DN18-1/2" INOX DN12 3/8 INOX DN6 INOX DN12 INOX DN18 INOX DN Kolano GW 0456 Kolano GW/GZ 0461 Trójnik 0510 Korek GW 3/8" INOX GW 1/2" INOX GW ¾ INOX GW 1 INOX GW 3/8" - GZ 3/8" INOX GW 1/2" - GZ 1/2" INOX GW 3/4" - GZ 3/4" INOX GW 1 GZ 1 INOX d6 INOX d12 INOX d INOX d18 INOX GZ 3/8" stożkowy INOX GZ 1/2" stożkowy INOX Korek zaślepiający 0520 Złączka gw/gz GZ 1/2" INOX GZ 3/4" INOX GZ 1 INOX z łbem pod klucz imbusowy d 1/8" INOX d 1/4" INOX d 3/8" INOX d 1/2" INOX d 3/4" INOX Strona 22 z 40

23 0541 Zawór kulowy 0545 Filtr ze stali nierdzewnej 0549 Zawór dławiaco-zwrotny 0570 Zawór zwrotny 0600 Manometr 0610 Zawory elektromagnetyczne DN 3/8" INOX DN ½ INOX DN ¾ INOX Filtr skośny INOX GW 3/8" Części zamienne: Sito-stal nierdzewna Korek INOX Uszczelka O-Ring Filtr skośny INOX GW ½ DN 3/8" Mosiądz chromowany DN 3/8" INOX Zawór dławiący DN 3/8" mosiądz chromowany INOX IG 3/8" Typ B d 12 INOX IG 3/8" Typ B d 12 z długim wrzecionem DN 3/8 Mosiądz (max.40 bar) DN ½ Mosiądz (max. 15 bar) DN ¾ Mosiądz (max.15 bar) ½ INOX GZ 3/8" 0-6 bar GZ 3/8" 0-10 bar GZ 3/8" 0-16 bar GZ 3/8" 0-25 bar GZ 3/8" 0-40 bar GZ 3/8" 0-60 bar 1) normalnie otwarty 2/2 drogowy (1795/96) 122K84 2) normalnie zamknięty 2/2 drogowy (1795/96) E121K04 3) normalnie otwarty 3/2 drogowy (dla 1703 do DN , 1706 PN 16 wszystkie średnice) 132K04 4) normalnie zamknięty 3/2 drogowy (dla 1704 bis DN 100,1604) E131K04 5) normalnie zamknięty 2/2 drogowy (dla 1704 od DN , 1404, 1504) (stary: E322 H73 06) 6) normalnie zamknięty 2/2 drogowy (dla 1703 ab DN 125, 1303, 1403, 1503, 1706 PN 25 od DN 125) Strona 23 z 40

24 (stary: E321 H13) 0620, 0621 Cewki 0630 Wtyczka 7) Zawór magnetyczny uniwersalny 3/2 drogowy (dla 1706 PN 25 do DN 100) Część do zaworu magnetycznego Typ oraz Zestaw do zaworu magnetycznego typ składający się z membrany, rury bezszwowej oraz uszczelek Cewka do prądu zmiennego Podać dane Cewka do prądu stałego Podać dane Wtyczka do cewki xxx xxx 0621 xxx xxx Moduł przyłączeniowy Moduł przyłączeniowy do zaworu magnetycznego Typ LBV 24 AC 8S, z 2m kablem Mufa przejściowa 0671 Mufowy nypel redukcyjny Moduł przyłączeniowy do zaworu magnetycznego Typ LBV IN: VAC/DC OUT:48VDC z 2m kablem3-drogowym (tylko do zastosowania z cewkami 48VDC) GZ 3/8" IG 1/8" INOX GZ 3/8" IG 1/4" INOX GZ 1/2" IG 3/8" INOX GZ 3/4" IG 3/8" INOX GZ 1" IG 1/8" INOX GZ 1 IG ½ INOX GZ 3/8 GW ½ GZ ¾ GW Strona 24 z 40

25 0680 Nypel 0690 Nypel redukcyjny 0711 Trójnik 0730 Rura nierdzewna bez szwu 1900 Zawór sterujący do zaworu redukcyjnego, ½ SA.0 Przewód z PA GZ 3/8" L = 30 mm INOX GZ 3/8" L = 40 mm INOX GZ 3/8" L = 50 mm INOX GZ 3/8" L = 60 mm INOX GZ 3/8" L = 70 mm INOX GZ 3/8" L = 80 mm INOX GZ 3/8" L = 110 mm INOX GZ ½ L = xxx mm INOX GZ 3/8" - 1/8" GZ 3/8" - 1/4" GZ 1/2" - 3/8" GZ 3/4" - 3/8" GZ 1" - 3/8" GZ 1 ½ GW 3/8" INOX GW 1/2" INOX GW ¾ INOX GW 1 INOX d6 x 1mm INOX d12 x 1.5 mm INOX d15 x 1.5 mm INOX d18 x 1.5 mm INOX DN15, ½, PN10/16/25 Zakres regulacji: 1,0 8 bar, INOX Rura - Polyamid AD 6 mm, ID 4 mm Rura - Polyamid AD 12 mm, ID 9 mm xxx SA SA Narzędzia i akcesoria 1199 Pręt gwintowany do sprawdzenia funkcji M5 M Klucz do odkręcenia uszczelki zaworu pilota Klucz do montażu i demontażu tulei uszczelek z zaworu pilotowego Trzon klucza nasadowego 1199 Klucz nasadowy Trzon klucza nasadowego do zaworu dławiąco zwrotnego Klucz nasadowy do zaworu dławiąco zwrotnego Strona 25 z 40

26 5292 Smar Smar Aqua Tube à 200g Strona 26 z 40

27 3.6. Optyczny wskaźnik położenia rysunek Strona 27 z 40

28 3.7. Optyczny wskaźnik położenia - wykaz części Poz. Opis Materiał DN40 DN50 DN65 DN80 DN100 1 Wskaźnik INOX Uszczelka ½ Stal/NBR Korpus INOX wskaźnika 4 Uszczelka EPDM Ochrona Szkło wskaźnika 6 Zaślepka ½ INOX Wskaźnik optyczny komplet Zestaw naprawczy (poz.3 i 5) Poz. Opis Materiał DN125 DN150N DN200 DN250 DN300 1 Wskaźnik INOX Uszczelka ¾ INOX/NBR Uszczelka 1 Stal/NBR Nypel INOX redukcyjny 4 Korpus INOX wskaźnika 5 Uszczelka EPDM Ochrona wskaźnika - szkło 7 Zaślepka ½ INOX Wskaźnik optyczny komplet Zestaw naprawczy (poz.3 i 5) Strona 28 z 40

29 E. ZAŁĄCZNIK 1. Momenty obsługowe Przy montażu zaworu HAWIDO i zaworu sterującego pilota śruby są dokręcane z podanymi poniżej wartościami momentów. Wartości momentów odnoszą się do śrub nasmarowanych! Przed przykręceniem śruby winny być posmarowane, zalecamy - smarem dopuszczonym do środków spożywczych. Zawór główny Średnica Śruba 6-kątna Śruba 6-kątna Klasa Momenty dokręcające DN SW M Wymagany Maksymalny M8 A2/A4/70 17 Nm 19 Nm 65 16/17 3 ) M10 A2/A4/70 33 Nm 36 Nm 80 16/17 3 ) M10 A2/A4/70 1 ) A4/80 2 ) 40 Nm 52Nm 40Nm 55Nm /19 3 ) M12 A2/A4/70 1 ) A4 /80 2 ) 70 Nm 88 Nm 72Nm 92Nm M16 A2/A4/ Nm 172 Nm M20 A2/A4/ Nm 285 Nm M20 A2/A4/ Nm 285 Nm M20 A2/A4/70 1 ) A4 /80 2 ) 235 Nm 380 Nm M16 A2/A4/70 1 ) 174 Nm A4/80 2 ) 220 Nm 240 Nm 380 Nm 174 Nm 230 Nm M20 A4/80 2 ) 380 Nm 380 Nm 1) Zwrócić uwagę na oznaczenie na łbie śruby A2 7- lub A4 70 2) Zwrócić uwagę na oznaczenie na łbie śruby A4 80 3)Stara norma SW17 i 19 Zawór sterujący Typ zaworu Śruby 6-kt SW Śruby 6-kt M Klasa wytrzymałości Moment dokręcania wymagany Moment dokręcania maks. DRV DAV MBV 5 M6 A2 / A4 / 70 8 Nm 8,5 Nm RBS Typ zaworu Śruby 6-kt SW Śruby 6-kt M Klasa wytrzyma- -łości Moment dokręcania wymagany Moment dokręcania maks. NAZ 10 M6 A2 /A4 / 70 8 Nm 8,5 Nm Strona 29 z 40

30 Informacje uzupełniające Dla przeprowadzenia prac związanych z uruchomieniem i prac konserwacyjno-naprawczych niezbędne są następujące narzędzia i materiały. Narzędzia: - klucze maszynowe, - wkrętaki, - pręt gwintowany M5x250lub M6x250, z poprzecznym uchwytem. Materiały: - czyściwo- materiały nie pozostawiające włókien na czyszczonych elementach, - taśma teflonowa. Dodatkowo przy przeglądach 4-letnich - klucze do śrub 6 ktn, - smar (dopuszczony do stosowania dla elementów mających kontakt z wodą pitną), - części zamienne w kompletnych zestawach: zestaw naprawczy zaworu głównego, zestaw naprawczy zaworu sterującego, zestaw naprawczy obwodu sterującego lub części zamienne jako pojedyncze elementy, takie jak uszczelki, membrany czy sita filtrów. Strona 30 z 40

31 2. Certyfikaty Pełne wersje certyfikatów do pobrania ze strony internetowej Inne certyfikaty na zapytanie. SVGW DVGW ÖVGW ACS CE ISO 9001 Strona 31 z 40

32 3. Gwarancja Zawory HAWIDO produkowane są zgodnie z najnowszą wiedzą o technologii materiałowej. HAWDO AG gwarantuje dla wszystkich oryginalnych zaworów HAWIDO, posiadających etykietę HAWIDO pięcioletni okres gwarancji od chwili zakupu. Gwarancja obejmuje zawory zainstalowane i pracujące na systemach transportujących wodę pitną. Gwarancji nie podlegają wady i uszkodzenia mechaniczne wynikające z nieprawidłowej eksploatacji zaworów lub nieprawidłowego przechowywania oraz transportu. Strona 32 z 40

33 F. HAWLE W EUROPIE Adresy: Hawle Armaturen AG Hawlestrasse 1 Telefon +41 (0) CH-8370 Sirnach Telefax +41 (0) Hawle Armaturen GmbH Liegnitzer Strasse 6 Telefon +49 (0) D Freilassing Telefax +49 (0) E. Hawle Armaturenwerke GmbH Wagrainerstr. 13 Telefon +43 (0 )76 72/ A-4840 Vöcklabruck Telefax +43 (0) Hawle Kft Dobogókoi út 5 Telefon +36 (0) H-2000 Szentendre Telefax +36 (0) Hawle Armatury spol. s r.o. Ricanská 375 Telefon +420 (0) CZ Jesenice u.prahy Telefax +420 (0) Hawle Spółka z o.o. ul. Piaskowa 9 Telefon +48 (0) PL Koziegłowy Telefax +48 (0) Hawle s.r.o. Pezinská c.30 Telefon +421 (0) SK Senec Telefax +421 (0) S.C. Hawle S.R.L. Calea Sagalui 104 Telefon RO Timisoara Telefax Hawle Özkan Makina Elm. San. Ve. Tic. A.S. Telefon Sk.No.15 Telefax Atatürk Organized Industrial Zone Cigli/IZMIR/TURCJA Strona 33 z 40

34 G. KSIĄŹKA SERWISOWA KSIĄŻKA SERWISOWA ZAWÓR REDUKCYJNY HAWIDO NR KAT ZAWÓR REDUKCYJNY UŻYTKOWNIK: MIEJSCE ZBUDOWY: ZAWÓR GŁÓWNY DN/PN: NR SERYJNY: DATA PRODUKCJI: DATA ZABUDOWY: DANE TECHNICZNE ZAWORU Strona 34 z 40

35 Dla utrzymania sprawności zaworu HAWIDO wymagane są jego regularne przeglądy zgodnie załączoną instrukcją obsługi. PRZEGLĄDY ROCZNE DATA SERWISU: PROCESY SERWISOWE: SERWISANT: WYMIENIONE CZĘŚCI: DATA KOLEJNEGO SERWISU: PODPIS SERWISANTA: DATA SERWISU: PROCESY SERWISOWE: SERWISANT: WYMIENIONE CZĘŚCI: DATA KOLEJNEGO SERWISU: PODPIS SERWISANTA: DATA SERWISU: PROCESY SERWISOWE: SERWISANT: WYMIENIONE CZĘŚCI: DATA KOLEJNEGO SERWISU: PODPIS SERWISANTA:

36 PRZEGLĄD 4-5 LETNI DATA SERWISU: PROCESY SERWISOWE: SERWISANT: WYMIENIONE CZĘŚCI: DATA KOLEJNEGO SERWISU: PODPIS SERWISANTA: PRZEGLĄDY ROCZNE DATA SERWISU: PROCESY SERWISOWE: SERWISANT: WYMIENIONE CZĘŚCI: DATA KOLEJNEGO SERWISU: PODPIS SERWISANTA: 36

37 DATA SERWISU: PROCESY SERWISOWE: SERWISANT: WYMIENIONE CZĘŚCI: DATA KOLEJNEGO SERWISU: PODPIS SERWISANTA: DATA SERWISU: PROCESY SERWISOWE: SERWISANT: WYMIENIONE CZĘŚCI: DATA KOLEJNEGO SERWISU: PODPIS SERWISANTA: PRZEGLĄD 4-5LETNI DATA SERWISU: PROCESY SERWISOWE: SERWISANT: WYMIENIONE CZĘŚCI: DATA KOLEJNEGO SERWISU: PODPIS SERWISANTA: 37

38 PRZEGLĄDY ROCZNE DATA SERWISU: PROCESY SERWISOWE: SERWISANT: WYMIENIONE CZĘŚCI: DATA KOLEJNEGO SERWISU: PODPIS SERWISANTA: DATA SERWISU: PROCESY SERWISOWE: SERWISANT: WYMIENIONE CZĘŚCI: DATA KOLEJNEGO SERWISU: PODPIS SERWISANTA: DATA SERWISU: PROCESY SERWISOWE: SERWISANT: WYMIENIONE CZĘŚCI: DATA KOLEJNEGO SERWISU: PODPIS SERWISANTA: 38
