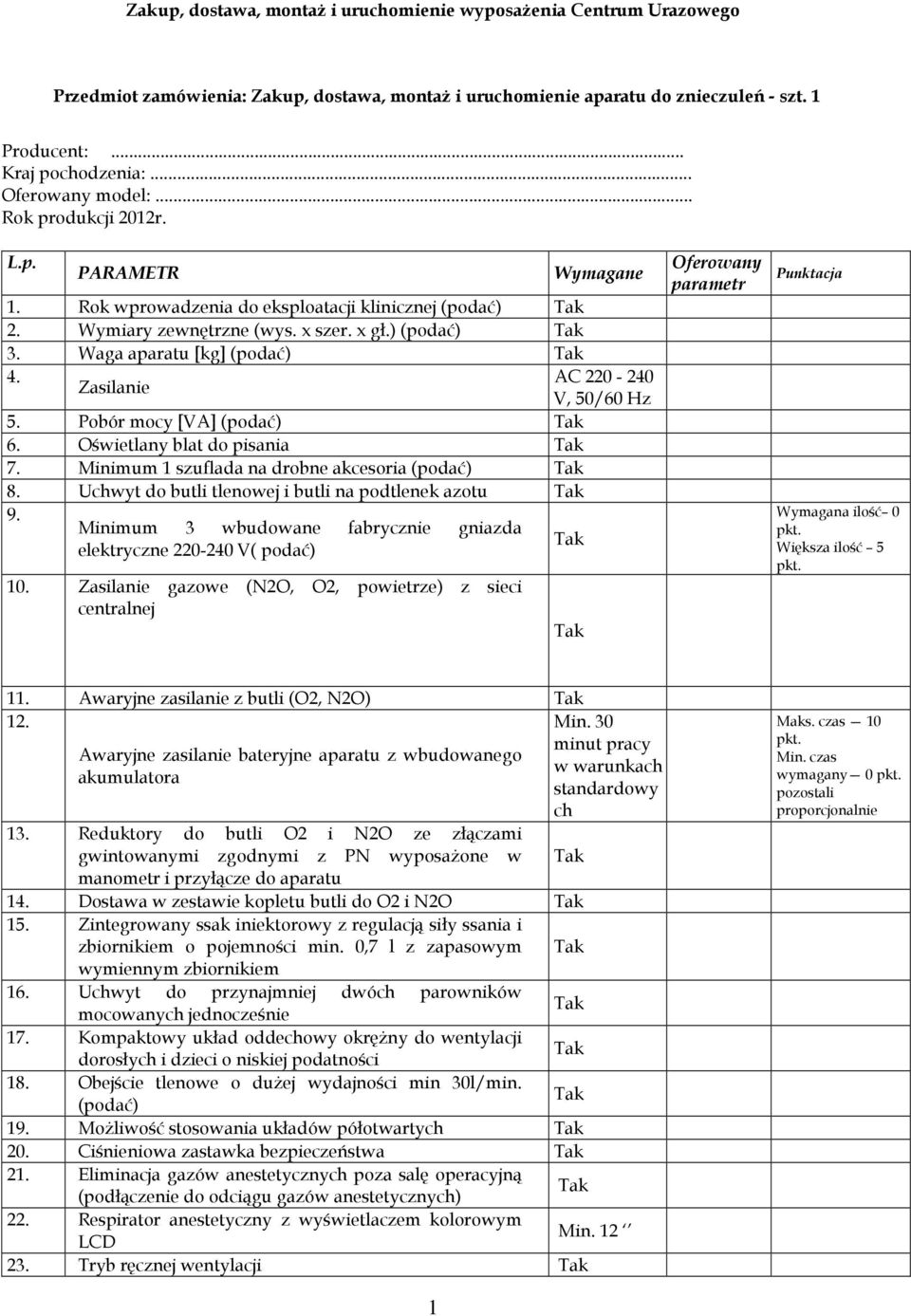

1 Zakup, dostawa, montaż i uruchomienie wyposażenia Centrum Urazowego Przedmiot zamówienia: Zakup, dostawa, montaż i uruchomienie aparatu do znieczuleń - szt. 1 Producent:... Kraj pochodzenia:... Oferowany model:... Rok produkcji 2012r. L.p. PARAMETR Wymagane 1. Rok wprowadzenia do eksploatacji klinicznej (podać) 2. Wymiary zewnętrzne (wys. x szer. x gł.) (podać) 3. Waga aparatu [kg] (podać) 4. AC Zasilanie V, 50/60 Hz 5. Pobór mocy [VA] (podać) 6. Oświetlany blat do pisania 7. Minimum 1 szuflada na drobne akcesoria (podać) 8. Uchwyt do butli tlenowej i butli na podtlenek azotu 9. Minimum 3 wbudowane fabrycznie gniazda elektryczne V( podać) 10. Zasilanie gazowe (N2O, O2, powietrze) z sieci centralnej Oferowany parametr Punktacja Wymagana ilość 0 Większa ilość Awaryjne zasilanie z butli (O2, N2O) 12. Awaryjne zasilanie bateryjne aparatu z wbudowanego akumulatora 1 Min. 30 minut pracy w warunkach standardowy ch 13. Reduktory do butli O2 i N2O ze złączami gwintowanymi zgodnymi z PN wyposażone w manometr i przyłącze do aparatu 14. Dostawa w zestawie kopletu butli do O2 i N2O 15. Zintegrowany ssak iniektorowy z regulacją siły ssania i zbiornikiem o pojemności min. 0,7 l z zapasowym wymiennym zbiornikiem 16. Uchwyt do przynajmniej dwóch parowników mocowanych jednocześnie 17. Kompaktowy układ oddechowy okrężny do wentylacji dorosłych i dzieci o niskiej podatności 18. Obejście tlenowe o dużej wydajności min 30l/min. (podać) 19. Możliwość stosowania układów półotwartych 20. Ciśnieniowa zastawka bezpieczeństwa 21. Eliminacja gazów anestetycznych poza salę operacyjną (podłączenie do odciągu gazów anestetycznych) 22. Respirator anestetyczny z wyświetlaczem kolorowym LCD Min Tryb ręcznej wentylacji Maks. czas 10 Min. czas wymagany 0 pozostali

2 24. Oddech spontaniczny 25. Wentylacja objętościowo zmienna 26. Wentylacja ciśnieniowo zmienna 27. Wentylacja synchronizowana SIMV 28. Wentylacja spontaniczna wspomagana ciśnieniowo - PSV z zabezpieczeniem w przypadku bezdechu 29. Wentylacja ciśnieniowa z gwarantowaną objętością (typu VG, Auto - flow) 30. Dodatnie ciśnienie końcowo wydechowe w zakresie (podać zakres nastaw) 31. Dynamiczna kompensacja dopływu świeżych gazów, nieszczelności i podatności układu oddechowego w obszarze pochłaniacza, miecha i układu pacjenta 32. Alarm nieszczelności układu pacjenta 33. Zastawka nadciśnieniowa (zakres regulacji podać) 34. Regulacja stosunku wdechu do wydechu minimum od 2:1 do 1:4 (podać zakres nastaw) 35. Regulacja częstości oddechu 36. Regulacja objętości oddechowej (podać zakres regulacji) 37. Możliwość stosowania niższych objętości podczas wentylacji (podać i opisać) 38. Regulacja Plateau wdechu: minimum 5-60% czasu wdechu (podać zakres nastaw) Min.5-20 hpa Min l/min Min ml 39. Min Regulacja ciśnienia wdechu przy PCV hpa 40. Alarm z regulowanymi zakresami niskiej objętości pojedynczego oddechu /Nie 41. Alarm minimalnego i maksymalnego ciśnienia wdechowego 42. Alarm niskiej częstości oddechów 43. Alarm braku zasilania w energię elektryczną 44. Alarm braku zasilania w gazy przepływ/czas 45. Inne alarmy (podać) 46. Obrazowane stężenia wdechowego tlenu w gazach oddechowych (podać zakres) 47. Pomiar objętości jednego wdechu Vt (podać zakres) 48. Pomiar pojemności minutowej MV (podać zakres) Min. wymagany zakres 0 Min. zakres 0 Min. wymagany zakres 0 Min. wymagany zakres 0-5 Nie 0 Min. zakres 0 Min. zakres 0 2

3 Pomiar częstotliwości oddechowej f (podać zakres) Pomiar ciśnienia szczytowego (podać zakres) Pomiar ciśnienia Plateau (podać zakres) Pomiar ciśnienia średniego (podać zakres) Pomiar ciśnienia PEEP (podać zakres) Pomiar częstości oddychania (podać zakres) 55. Pomiar podatności układu oddechowego wraz z automatyczną kompensacją 56. Ekran do graficznej prezentacji parametrów wentylacyjnych i krzywej ciśnienia 57. Obrazowanie krzywej ciśnienia w drogach oddechowych 58. Obrazowanie nastaw parametrów wentylacji i wielkości mierzonych 59. Moduł zwiotczenia mięśni, moduł monitora wymienny między innymi monitorami, sterowany z poziomu monitora anestezjologicznego z menu w języku polskim w aparacie lub monitorze 60. Możliwość rozbudowy o moduł analizy bispektralnej BIS lub Entropii w aparacie lub monitorze 61. Parownik do sevofluranu 62. Monitor funkcji życiowych 63. Czytelny ekran LCD o przekątnej min. 12'' Min. zakres 0 Min. zakres 0 Min. zakres 0 Min. zakres 0 Maks. ilość 5 Min. ilość 0 Min. zakres 0 Min. zakres 0 <12'' 0 >=12 '' Prezentacja jednoczesna krzywych i parametrów cyfrowych. Prezentacja 3 różnych odprowadzeń EKG z następującymi falami: platyzmogramem, kapnogramem, 2 krzywymi ciśnienia, koncentracji anestetyku. 65. Zasilanie elektryczne 230V, 50Hz. 66. Trendy mierzonych parametrów: graficzne i tabelaryczne z 24 godzin. 67. Komunikacja z aparatem i monitorem w języku polskim. 68. Możliwość monitorowania EKG przy pomocy 3/5 elektrod. Prezentacja 7 odprowadzeń jednocześnie z 3

4 analizą ST. 69. Monitorowanie arytmii. 70. Monitorowanie częstości oddechu metoda impedancyjną. 71. Monitorowanie SpO2 w zakresie: %, wartości cyfrowe i krzywa pletyzmograficzna. (podać zakres) Min. zakres Pomiar ciśnienia tętniczego krwi metodą nieinwazyjną z eliminacją artefaktów Tryb pracy ręczny i automatyczny. 73. Pomiar ciśnienia krwi metodą inwazyjną w 2 kanałach: tętnicze i OCŻ. 74. Pomiar temperatury ciała w 2 kanałach: skóra, odbyt. 75. Pomiar stężenia wdechowego i wydechowego tlenu (FiO2 i EtO2) 76. Pomiar stężenia wdechowego i wydechowego dwutlenku węgla (FiCO2 i EtCO2) 77. Pomiar stężenia wdechowego i wydechowego podtlenku azotu N2O. 78. Pomiar stężenia wdechowego i wydechowego środków anestetycznych w mieszaninie oddechowej i ich automatyczna identyfikacja (2 środków w przypadku używania 2 gazów w podczas znieczulenia). 79. Akcesoria monitora 80. Przewód do EKG 3/5 elektrodowy oraz zapas min. 250 elektrod 81. Przewód z czujnikiem do pomiaru saturacji dla dorosłych i dzieci starszych 2 szt. 82. Przewód do pomiaru NIBP wraz z mankietami dla dorosłych i dzieci (min. 4 rozmiary) przewody do pomiaru IBP wraz z przetwornikami jednorazowymi min. 20 szt. 84. Akcesoria do analizy stężeń gazów (pułapki wodne wielorazowe 2 szt. oraz linie pomiarowe 30 kpl.) 85. Czujnik temperatury ciała w 2 kanałach (skóra, odbyt) z kablem. 86. Instrukcja obsługi w języku polskim w wersji zarówno papierowej jak i elektronicznej na płycie CD (format PDF) 87. Przeglądy techniczne urządzenia w liczbie i zakresie zalecanym przez producenta dokonywane w siedzibie zamawiającego w cenie oferty 88. Wykaz autoryzowanych serwisów urządzenia na terenie Polski zawierający nazwę firmy, adres, telefon, fax. Nazwisko i imię osoby do kontu/serwisu 89. Gwarancja <= 24 miesięcy 0 pkt, >24 i Gwarancja min. 24 miesiące <=36mies. 10 >36mies. 20 4

5 Przedmiot zamówienia: Zakup, dostawa i uruchomienie stołu operacyjnego- szt. 1 Producent:... Model... Kraj pochodzenia:... Rok produkcji: 2012 L.p. Parametr 1. Stół operacyjny, urządzenie fabrycznie nowe, nieużywane 2. Stół operacyjny mobilny wykonany ze stali nierdzewnej z centralną blokadą kół zapewniający stabilne osadzenie na podłodze, kolumna stołu umieszczona bocznie w stosunku do podstawy, wykonana w całości ze stali nierdzewnej, odporna na wnikanie płynów, wysuwane podwozie z chowanymi kółkami nie wystającymi poza zarys podstawy, stabilizacja stołu uzyskana przez wysuwane hydraulicznie nogi/ podpory, podstawa jezdna w kształcie litery T, blat stołu przezierny dla promieni rtg, bez przesuwu, mocowany na stałe do kolumny, pełna dostępność ramienia C aparatu RTG oraz możliwość instalacji kasety w blacie do prześwietlania całego ciała pacjenta bez konieczności zmiany jego położenia na stole, stół operacyjny wyposażony w szyny, umożliwiające mocowanie wyposażenia dodatkowego, zdejmowane materace odporne na środki dezynfekujące 3. Podwójny, elektrohydrauliczny system przemieszczania blatu stołu (dwa niezależne elektrohydrauliczne układy sterowania i zasilania) 4. Automatyczne zabezpieczenie blatu przed niezamierzonym przechyłem przy aktywacji z panelu rezerwowego (konieczność przyciśnięcia jednocześnie dwóch przycisków celem aktywacji) 5. Indywidualna regulacja każdego segmentu: - segment głowy regulacja ręczna - podnoszenie, opuszczanie segmentu nóg - regulacja ręczna wykorzystywane siłowniki muszą zapewniać płynną regulację bez drżeń, skoków, zapewniając wysoką stabilność stołu 6. Blat stołu składający się z min. 4 segmentów: 1. segment głowy - odłączany od segmentu piersiowego 2. segment piersiowy 3. segment lędźwiowy 4. dzielony segment nóg 7. sterowanie funkcjami stołu za pomocą pilota 8. Możliwość awaryjnego sterowania funkcjami stołu (po odłączeniu pilota) przy pomocy rezerwowego panelu sterującego, wbudowanego w kolumnę 5 Wymagania Zamawiającego Wartość oferowana Punktacja

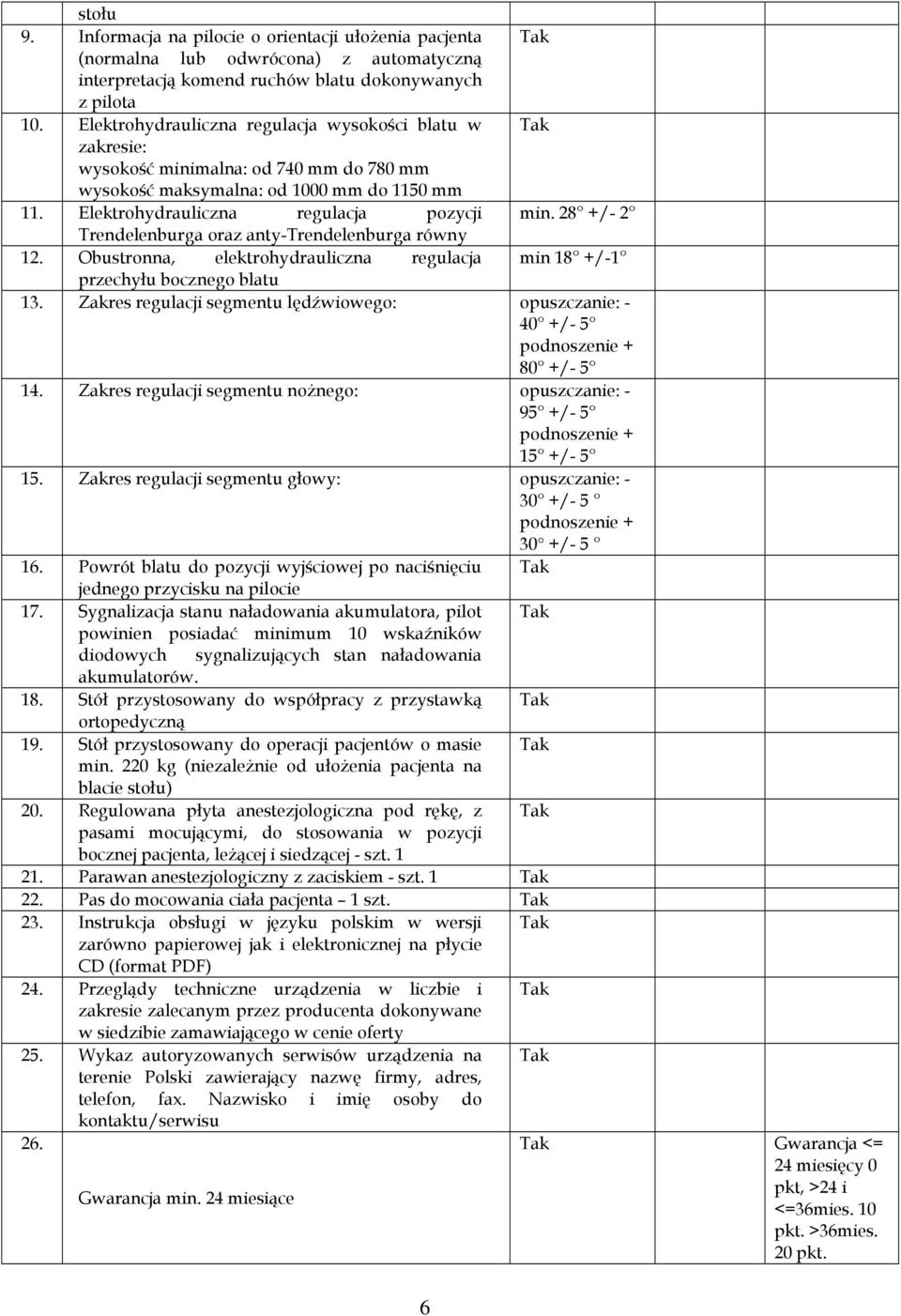

6 stołu 9. Informacja na pilocie o orientacji ułożenia pacjenta (normalna lub odwrócona) z automatyczną interpretacją komend ruchów blatu dokonywanych z pilota 10. Elektrohydrauliczna regulacja wysokości blatu w zakresie: wysokość minimalna: od 740 mm do 780 mm wysokość maksymalna: od 1000 mm do 1150 mm 11. Elektrohydrauliczna regulacja pozycji min. 28 +/- 2 Trendelenburga oraz anty-trendelenburga równy 12. Obustronna, elektrohydrauliczna regulacja min 18 +/-1 przechyłu bocznego blatu 13. Zakres regulacji segmentu lędźwiowego: opuszczanie: /- 5 podnoszenie / Zakres regulacji segmentu nożnego: opuszczanie: /- 5 podnoszenie / Zakres regulacji segmentu głowy: opuszczanie: /- 5 podnoszenie / Powrót blatu do pozycji wyjściowej po naciśnięciu jednego przycisku na pilocie 17. Sygnalizacja stanu naładowania akumulatora, pilot powinien posiadać minimum 10 wskaźników diodowych sygnalizujących stan naładowania akumulatorów. 18. Stół przystosowany do współpracy z przystawką ortopedyczną 19. Stół przystosowany do operacji pacjentów o masie min. 220 kg (niezależnie od ułożenia pacjenta na blacie stołu) 20. Regulowana płyta anestezjologiczna pod rękę, z pasami mocującymi, do stosowania w pozycji bocznej pacjenta, leżącej i siedzącej - szt Parawan anestezjologiczny z zaciskiem - szt Pas do mocowania ciała pacjenta 1 szt. 23. Instrukcja obsługi w języku polskim w wersji zarówno papierowej jak i elektronicznej na płycie CD (format PDF) 24. Przeglądy techniczne urządzenia w liczbie i zakresie zalecanym przez producenta dokonywane w siedzibie zamawiającego w cenie oferty 25. Wykaz autoryzowanych serwisów urządzenia na terenie Polski zawierający nazwę firmy, adres, telefon, fax. Nazwisko i imię osoby do kontaktu/serwisu 26. Gwarancja <= 24 miesięcy 0 Gwarancja min. 24 miesiące pkt, >24 i <=36mies. 10 >36mies. 20 6

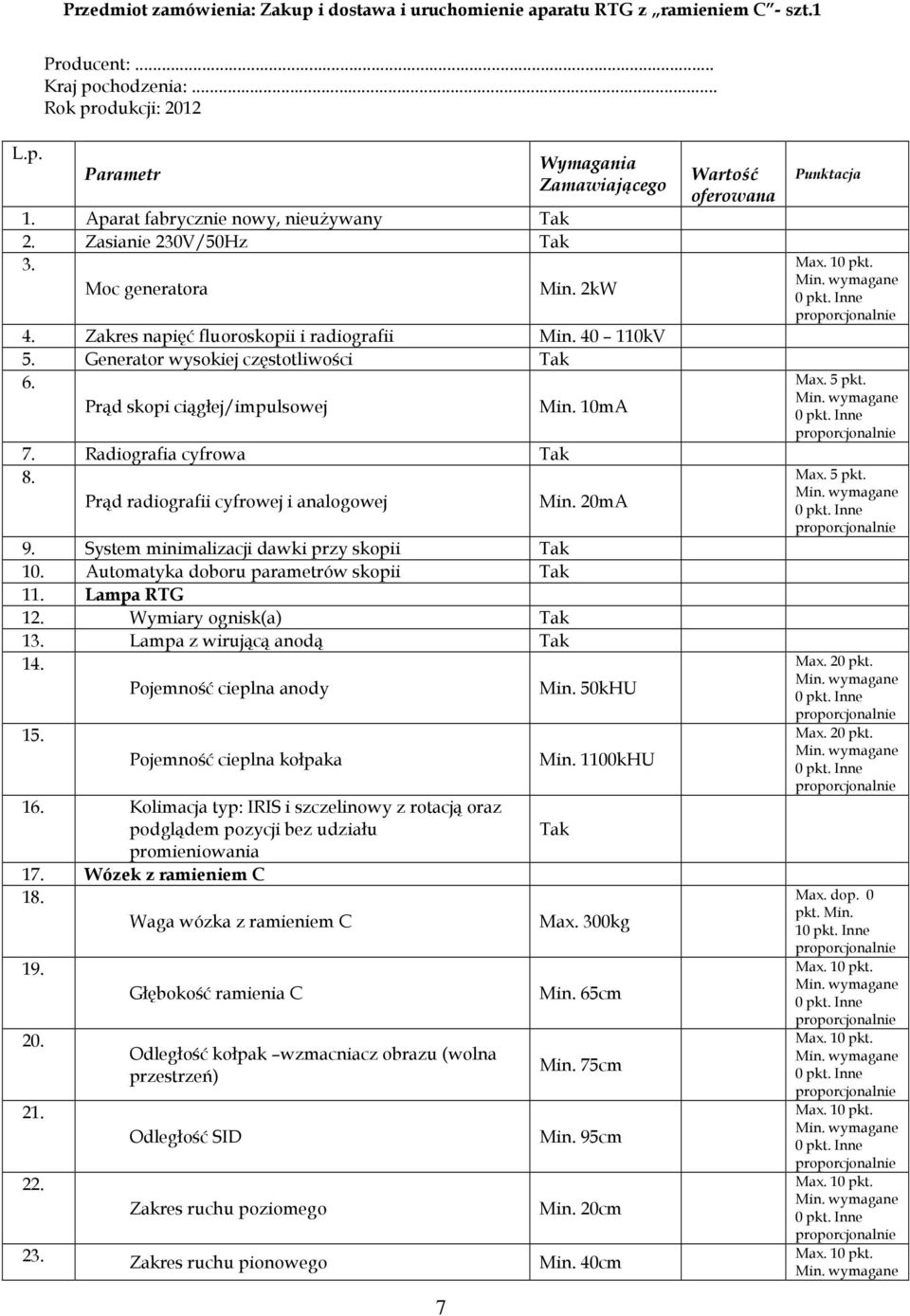

7 Przedmiot zamówienia: Zakup i dostawa i uruchomienie aparatu RTG z ramieniem C - szt.1 Producent:... Kraj pochodzenia:... Rok produkcji: 2012 L.p. Parametr 7 Wymagania Zamawiającego 1. Aparat fabrycznie nowy, nieużywany 2. Zasianie 230V/50Hz 3. Moc generatora Min. 2kW 4. Zakres napięć fluoroskopii i radiografii Min kV 5. Generator wysokiej częstotliwości 6. Prąd skopi ciągłej/impulsowej Min. 10mA 7. Radiografia cyfrowa 8. Prąd radiografii cyfrowej i analogowej Min. 20mA 9. System minimalizacji dawki przy skopii 10. Automatyka doboru parametrów skopii 11. Lampa RTG 12. Wymiary ognisk(a) 13. Lampa z wirującą anodą 14. Pojemność cieplna anody Min. 50kHU 15. Pojemność cieplna kołpaka 16. Kolimacja typ: IRIS i szczelinowy z rotacją oraz podglądem pozycji bez udziału promieniowania 17. Wózek z ramieniem C 18. Waga wózka z ramieniem C Głębokość ramienia C Odległość kołpak wzmacniacz obrazu (wolna przestrzeń) Odległość SID Zakres ruchu poziomego Min. 1100kHU Max. 300kg Min. 65cm Min. 75cm Min. 95cm Min. 20cm 23. Zakres ruchu pionowego Min. 40cm Wartość oferowana Punktacja Max Inne Max. 5 0 Inne Max. 5 0 Inne Max Inne Max Inne Max. dop. 0 Min. 10 Inne Max Inne Max Inne Max Inne Max Inne Max. 10

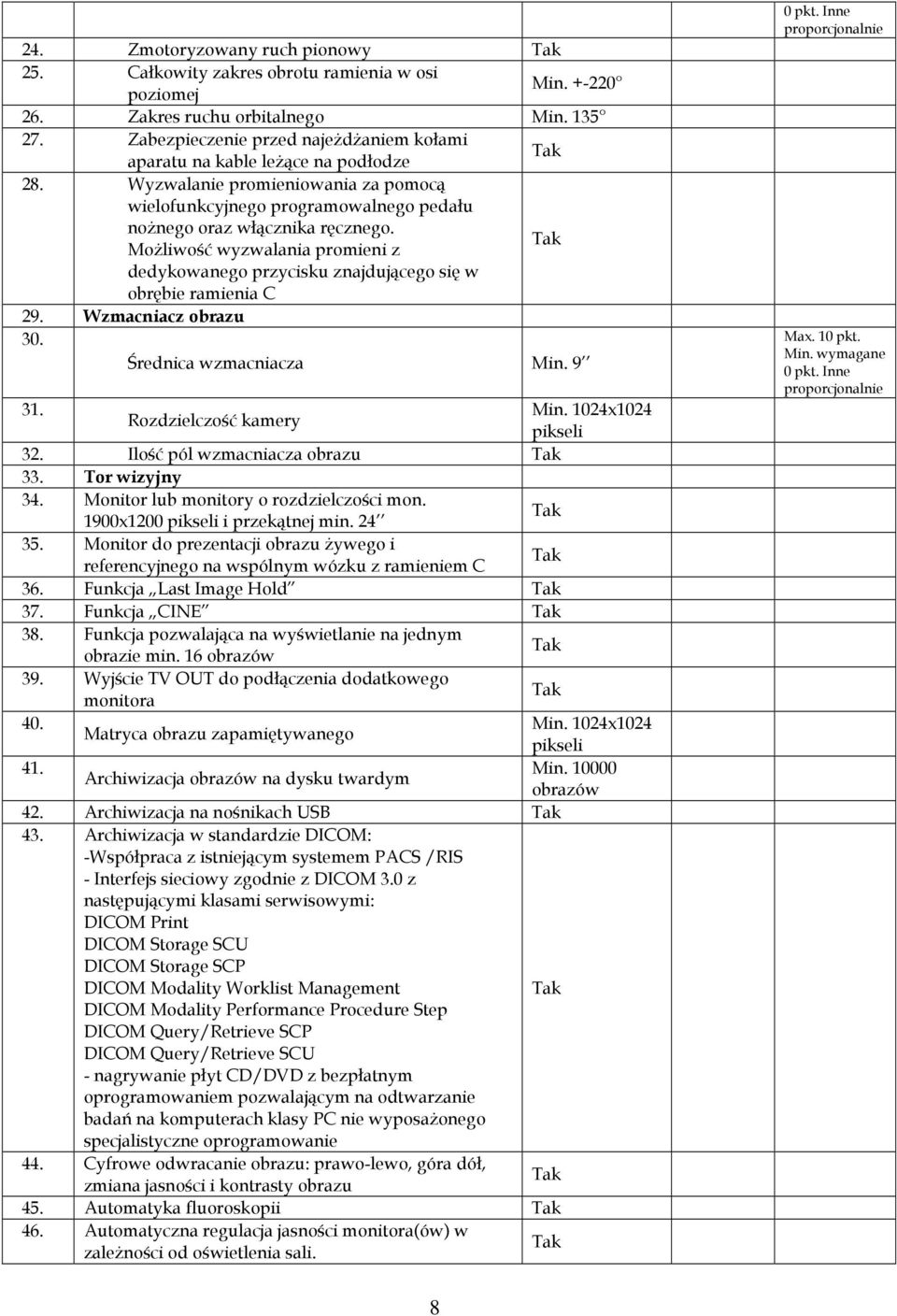

8 24. Zmotoryzowany ruch pionowy 25. Całkowity zakres obrotu ramienia w osi Min poziomej 26. Zakres ruchu orbitalnego Min Zabezpieczenie przed najeżdżaniem kołami aparatu na kable leżące na podłodze 28. Wyzwalanie promieniowania za pomocą wielofunkcyjnego programowalnego pedału nożnego oraz włącznika ręcznego. Możliwość wyzwalania promieni z dedykowanego przycisku znajdującego się w obrębie ramienia C 29. Wzmacniacz obrazu 30. Średnica wzmacniacza Min Min. 1024x1024 Rozdzielczość kamery pikseli 32. Ilość pól wzmacniacza obrazu 33. Tor wizyjny 34. Monitor lub monitory o rozdzielczości mon. 1900x1200 pikseli i przekątnej min Monitor do prezentacji obrazu żywego i referencyjnego na wspólnym wózku z ramieniem C 36. Funkcja Last Image Hold 37. Funkcja CINE 38. Funkcja pozwalająca na wyświetlanie na jednym obrazie min. 16 obrazów 39. Wyjście TV OUT do podłączenia dodatkowego monitora 40. Min. 1024x1024 Matryca obrazu zapamiętywanego pikseli 41. Min Archiwizacja obrazów na dysku twardym obrazów 42. Archiwizacja na nośnikach USB 43. Archiwizacja w standardzie DICOM: -Współpraca z istniejącym systemem PACS /RIS - Interfejs sieciowy zgodnie z DICOM 3.0 z następującymi klasami serwisowymi: DICOM Print DICOM Storage SCU DICOM Storage SCP DICOM Modality Worklist Management DICOM Modality Performance Procedure Step DICOM Query/Retrieve SCP DICOM Query/Retrieve SCU - nagrywanie płyt CD/DVD z bezpłatnym oprogramowaniem pozwalającym na odtwarzanie badań na komputerach klasy PC nie wyposażonego specjalistyczne oprogramowanie 44. Cyfrowe odwracanie obrazu: prawo-lewo, góra dół, zmiana jasności i kontrasty obrazu 45. Automatyka fluoroskopii 46. Automatyczna regulacja jasności monitora(ów) w zależności od oświetlenia sali. 0 Inne Max Inne 8

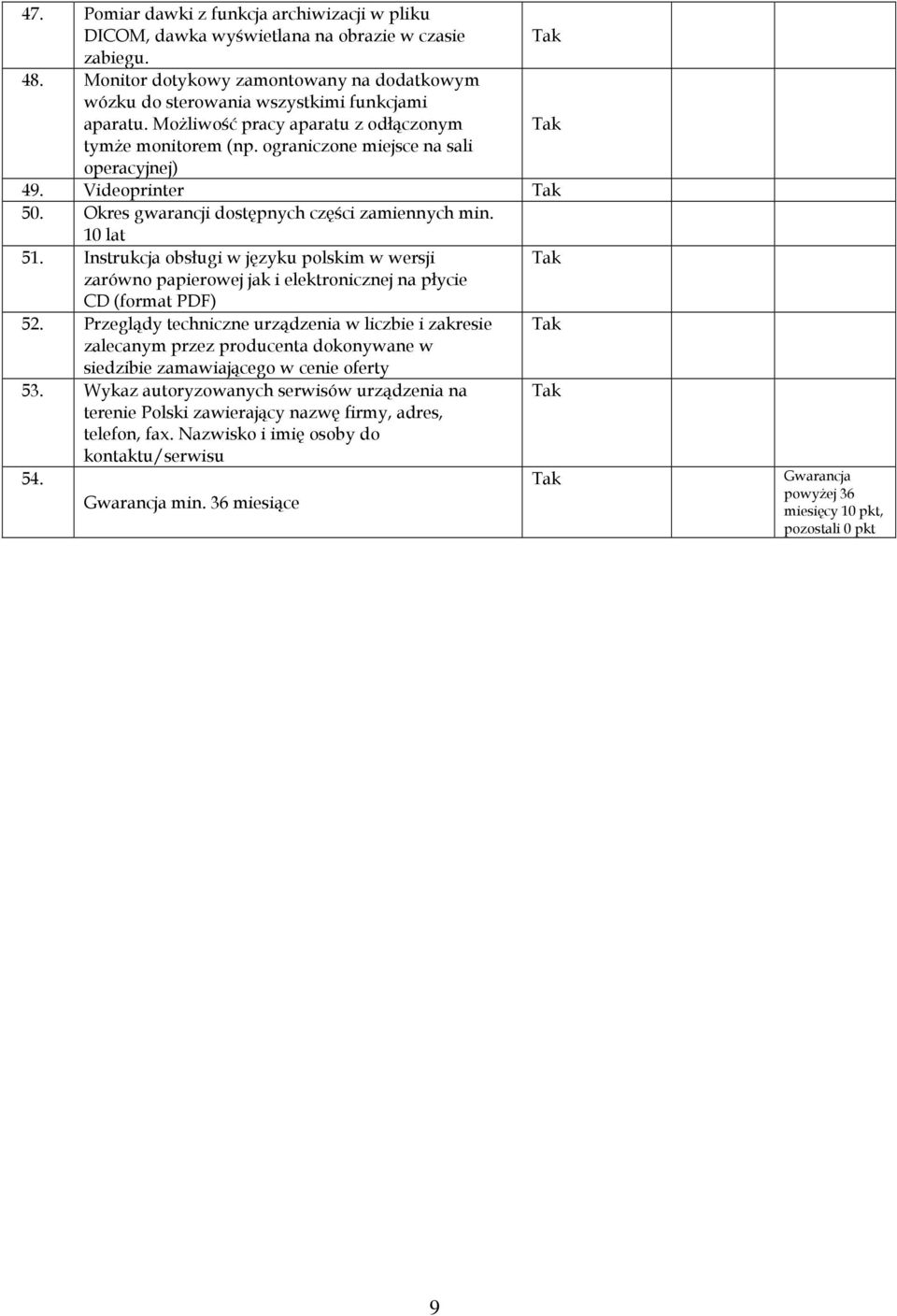

9 47. Pomiar dawki z funkcja archiwizacji w pliku DICOM, dawka wyświetlana na obrazie w czasie zabiegu. 48. Monitor dotykowy zamontowany na dodatkowym wózku do sterowania wszystkimi funkcjami aparatu. Możliwość pracy aparatu z odłączonym tymże monitorem (np. ograniczone miejsce na sali operacyjnej) 49. Videoprinter 50. Okres gwarancji dostępnych części zamiennych min. 10 lat 51. Instrukcja obsługi w języku polskim w wersji zarówno papierowej jak i elektronicznej na płycie CD (format PDF) 52. Przeglądy techniczne urządzenia w liczbie i zakresie zalecanym przez producenta dokonywane w siedzibie zamawiającego w cenie oferty 53. Wykaz autoryzowanych serwisów urządzenia na terenie Polski zawierający nazwę firmy, adres, telefon, fax. Nazwisko i imię osoby do kontaktu/serwisu 54. Gwarancja min. 36 miesiące Gwarancja powyżej 36 miesięcy 10 pkt, pozostali 0 pkt 9

10 Przedmiot zamówienia: Zakup i dostawa lamp czołowych operacyjnych - szt. 2 Producent:... Kraj pochodzenia:... Rok produkcji: 2012 Lp. Parametr 1. Lampa czołowa fabrycznie nowa 2. Źródło światła LED 3. Brak emisji promieniowania UV 4. Czas pracy na akumulatorach Min. 3h 5. Możliwość pracy z zasilaczem sieciowym Wymagania Zamawiającego Wartość oferowana Punktacja 6. Natężenie światła Min. 50klux 7. Średnica pola świetlnego (odległość: 25 cm) 9cm; +-2cm Instrukcja obsługi w języku polskim w 8. wersji zarówno papierowej jak i elektronicznej na płycie CD (format PDF) Przeglądy techniczne urządzenia w liczbie 9. i zakresie zalecanym przez producenta dokonywane w siedzibie zamawiającego w cenie oferty Wykaz autoryzowanych serwisów 10. urządzenia na terenie Polski zawierający nazwę firmy, adres, telefon, fax. Nazwisko i imię osoby do kontu/serwisu Gwarancja 11. Gwarancja min. 24 miesiące powyżej 24 miesięcy 10 pkt, pozostali 0 pkt W przypadku użycia nazw własnych bądź nazw specyficznych dla jednego producenta Zamawiający oczekuje zaoferowania funkcji równoważnych. 10
