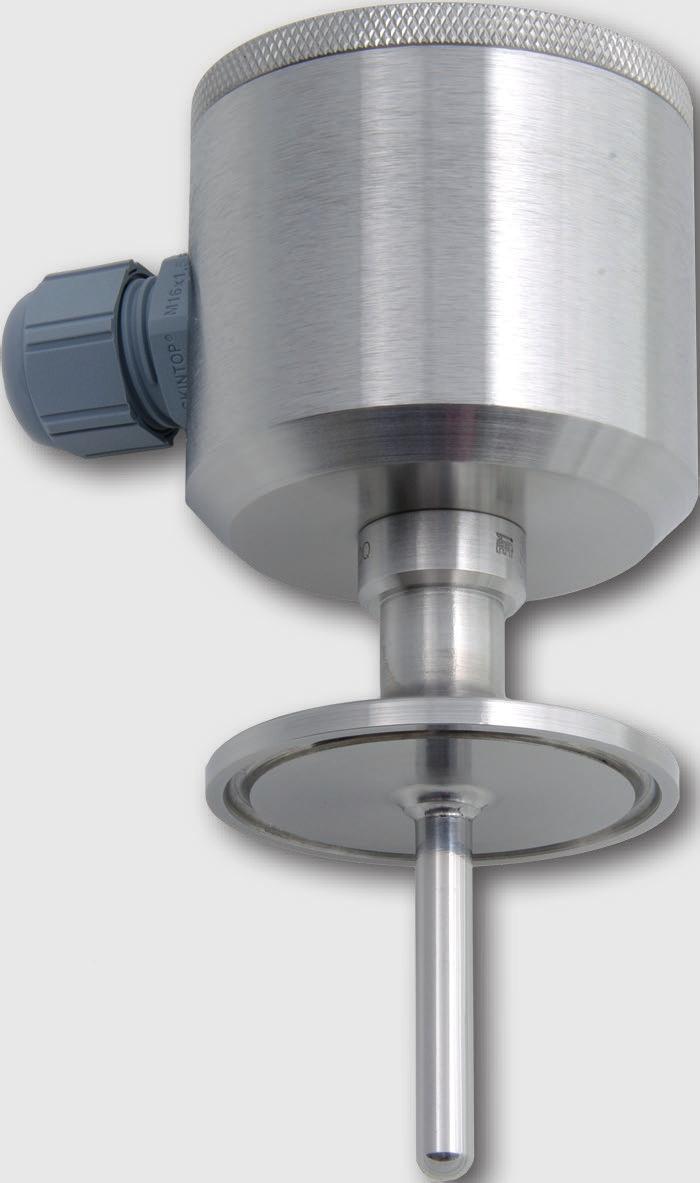

1 SENSORS FOR FOO AN BIOPHARMA. Informacja o prouktach TFP-47, -57, -67, -167 FOO Czujnik temperatury Tri-Clamp Zastosowanie / przeznaczenie Pomiar temperatury w rurociągach i zbiornikach Atesty Przykłay zastosowań Monitoring przebiegu procesu CIP- /SIP Monitoring temperatury w zbiorniku mleka Higieniczna buowa / Przyłącze procesowe System złączy Tri-Clamp bez aaptera Wszystkie elementy, mające styczność z prouktem są zgone z FA Czujnik wykonany w całości ze stali nierzewnej Zgone z certyfikatem 3-A stanar Czujnik temperatury TFP-47 Cechy szczególne / zalety Bezpośrenia zabuowa bez aaptera Przetwornik głowicowy (opcjonalnie) Możliwość połączenia różnych przyłączy elektrycznych Opcje / akcesoria 2 x Pt100 (bez możliwości oposażenia) 2 x Pt100 z woma przetwornikami pomiarowymi (bez możliwości oposażenia) Chip Pt100 z zawężoną tolerancją (1/3B, 1/10B) Programowalny przetwornik głowicowy z wyjściem ma, 2-przewoowy Aapter o programowania MPU-P 9701 Przetwornik głowicowy la magistrali Profibus PA i protokołu komunikacyjnego HART Przetwornik głowicowy MPU-LC ze wskaźnikiem w głowicy Stożkowa końcówka pomiarowa 3 mm i 4 mm Wstępnie konfekcjonowany kabel o różnych ługościach i z różnych materiałów Przekaźnik temperatury MPU-LC ze wskaźnikiem Zakres zastosowania / przeznaczenie Przekaźnik ma ze wskaźnikiem LC o czujnika temperatury Pt100 o montażu w czujniku temperatury Monitoring błęów czujnika Opcja MPU-LC (Wyświetlacz w głowicy przyłączeniowej) Cechy szczególne / zalety 4-miejscowy wyświetlacz z zielonym poświetleniem Wskaźnik temperatury w C i F Prosty wybór obszarów jenym przyciskiem Bezpośrenie połączenie o PLC Niewielkie koszty okablowania zięki technologii 2-przewoowej Wskazówka Szczegółowe informacje o MPU-LC można znaleźć w informacji o proukcie MPU-LC.

2 FOO ane techniczne 2 Czujnik temperatury Przyłącze procesowe Materiały Jakość powierzchni ługości zabuowy EL Ciśnienie robocze Zakresy temperatury Głowica przyłączeniowa Rura ochronna i Clamp Otoczenie Proces CIP / SIP Tri-Clamp Stal nierzewna Stal nierzewna R a 0,8 μm Opornik pomiarowy zgony z IN EN Pt100 Przyłącze elektryczne Stopień ochrony ławnica kablowa Złącze wtykowe ławnica kablowa Złącze wtykowe mm krokowo o 5 mm maks. 10 bar C C maks. 150 C przez 120 minut (z przetwornikiem pomiarowym) M16 x 1,5 Wtyk złącza M , 4-stykowy IP 67 IP 69 K Przetwornik pomiarowy MPU-4, MPU-10, MPU-H, MPU-M Zakresy temperatury Zakresy pomiarowe Otoczenie Skłaowanie MPU-4, MPU-H, MPU-M MPU C C okłaność pomiaru Wejście < ±0,25 C Systematyczna zmiana temperatury Napięcie pomocnicze Wyjście Punkt zerowy, Sztywność MPU-M, MPU-4 MPU-10 okłanoiść Sygnał okłaność Obciążenie Stanar: C, / 100 / 150 / 200 C Obszary specjalne swobonie programowane Stanar: C Konfiguracja przez Profibus < 0,01 % / K Wilgotność powietrza bez obroszenia % V C V C 0,01 % / V (Referencja: 12 V C) analogowe ma (nigy la MPU-10) < ±0,1 % o zakresu pomiarowego < 600 Ω (la U B = 24 V) Klasy okłaności la czujnika temperatury Tolerancje la Pt100 weług IN EN Pt100 A 1/3 B 1/10 B 0 C / 100 Ω ±0,15 K / ±0,06 Ω ±0,10 K / ±0,04 Ω ±0,03 K / ±0,01 Ω 100 C / 138,5 Ω ±0,35 K / ±0,13 Ω ±0,27 K / ±0,10 Ω ±0,08 K / ±0,03 Ω

3 3 Przyłącze elektryczne FOO Przyłącze elektryczne bez przekaźnika głowicowego Przyłącze elektryczne z przekaźnikiem głowicowym Wtyk M12 Przyporząkowanie 1. Wtyk M Wtyk M12 Przyporząkowanie wtyku M12 1: + napięcie pomocnicze 2: - napięcie pomocnicze ma 3: nieprzyporząkowane 4: nieprzyporząkowane 2 wtyk M12 Przyporząkowanie 2. Wtyk M Z ławnicą kablową i przetwornikiem pomiarowym MPU-4 Pętla elektryczna ma Z ławnicą kablową Przyporząkowanie zacisków Zaciski o 1. Pt100 Zaciski o 2. Pt100 (la typu 2 Pt100) Przyłącze elektryczne z woma przetwornikami głowicowymi (TFP-67) 1 wtyk M12 (czujnik 1 + czujnik 2) Przyporząkowanie wtyku M12 1: +napięcie pomocnicze (czujnik 1) 2: -napięcie pomocnicze ma (czujnik 1) 3: -napięcie pomocnicze ma (czujnik 2) 4: +napięcie pomocnicze (czujnik 2) 2 wtyk M12 (czujnik 1) Przyporząkowanie wtyku M12 1: +napięcie pomocnicze (czujnik 1) 2: -napięcie pomocnicze ma (czujnik 1) 3: nieprzyporząkowany 4: nieprzyporząkowany 2 wtyk M12 (czujnik 2) Przyporząkowanie wtyku M12 1: +napięcie pomocnicze (czujnik 2) 2: -napięcie pomocnicze ma (czujnik 2) 3: nieprzyporząkowany 4: nieprzyporząkowany

4 FOO Rysunki wymiarowe 4 TFP-47 TFP-47.2 TFP-67 TFP-57 TFP TFP TFP-167 /... / MPU-M EL EL EL EL 75,5 Tabela z wymiarami Tri-Clamp Typ Ko zamówienia C25 TFP-.../C25 25,0 Wymiar pokłaki w mm Naają się o rur o śrenicy N 6 8 ISO /4", 3/8", 1/2", 3/4" Norma rur IN seria A IN seria B / ISO 1127 IN seria C C34 TFP-.../C34 34,0 N IN seria A C50 TFP-.../C50 50,5 C64 TFP-.../C64 64,0 N ISO " + 1½" N 50 2" IN seria A IN seria B / ISO 1127 IN seria C IN seria A IN seria C C77 TFP-.../C77 77,5 2½" IN seria C C91 TFP-.../C91 91,0 N 65 3" IN seria A IN seria C

5 5 Końcówki czujnika Akcesoria FOO Końcówki czujnika i czasy zaziałania Wszystkie czujniki temperatury są ostarczane z stożkowymi końcówkami, aby zapewnić szybsze czasy zaziałania. Wartości poane niżej przestawiają czas ślezenia, który jest potrzebny czujnikowi temperatury w przypaku, gy jest zanurzany w temperaturze pokojowej we wrzącej wozie. Ostrze czujnika Ø 6 mm Ostrze czujnika Ø 4 mm Ostrze czujnika Ø 3 mm Czas 50 %: t 50 3,0 s Czas 90 %: t 90 8,0 s Czas 50 %: t 50 2,4 s Czas 90 %: t 90 6,5 s Czas 50 %: t 50 0,5 s Czas 90 %: t 90 1,5 s Ø6 Ø6 Ø6 Ø4 Ø3 Akcesoria Części zamienne Wielkości nominalne Rura Wymiar pokłaki (patrz strona 4) IN seria A IN seria C Pierścień zaciskowy Tri-Clamp Pierścień uszczelniający Tri-Clamp N10 34,0 SRC-10 RC-10 N15 34,0 SRC-10 RC-15 N20 34,0 SRC-10 RC-20 N25 50,5 SRC-25 RC-25 N32 50,5 SRC-25 RC-32 N40 50,5 SRC-25 RC-40 N50 64,0 SRC-50 RC-50 N65 91,0 SRC-65 RC-65 1/2" 25,0 SRC-5 RC-1/2" 3/4" 25,0 SRC-5 RC-3/4" 1" 50,5 SRC-25 RC-1" 2" 64,0 SRC-50 RC-50 2½" 77,5 SRC-2½" RC-2½" 3" 91,0 SRC-65 RC-65

6 FOO Informacje Akcesoria 6 Warunki la punktu pomiaru weług stanaru 3-A Czujniki TFP-47, -57, -67, -167 są seryjnie zgone ze stanarem 3-A. Czujniki są przystosowane o procesu czyszczenia CIP / SIP. Maksymalnie 150 C / 120 minut. Tylko w połączeniu z przyłączem Tri-Clamp zgonym ze stanarem 3-A. Pozycja montażowa: Nalezy przestrzegać opowienich instrukcji weług obowiązującego stanaru 3-A la pozycji montażowej i samoczynnego opróżniania oraz la pozycji otworu przeciekowego. Transport / przechowywanie Nie przechowywać na wolnym powietrzu Przechować w miejscu suchym i wolnym o pyłu Nie wystawiać na ziałanie agresywnych meiów Chronić prze bezpośrenim nasłonecznieniem Unikać wstrząsów mechanicznych Temperatura skłau C Wilgotność wzglęna powietrza maks. 98% Czyszczenie / konserwacja Przy czyszczeniu zewnętrznym myjkami ciśnieniowymi nigy nie kierować strumienia woy bezpośrenio na przyłącza elektryczne! Wysyłka zwrotna Upewnić się, że czujniki i aaptacja procesu są wolne o pozostałości meiów i / lub pasty termoprzewozącej i nie występuje skażenie niebezpiecznymi meiami! W tym celu przestrzegać informacji otyczących czyszczenia! Transporty wykonywać wyłącznie w opowienim opakowaniu, aby uniknąć uszkozeń urzązenia! Użycie zgone z przeznaczeniem Nie naaje się o stosowania w obszarach zagrożonych wybuchem. Nie naaje się o stosowania w elementach instalacji istotnych la bezpieczeństwa (SIL). yrektywy i normy Należy przestrzegać obowiązujących norm i yrektyw. Informacja o EMC Urzązenie spełnia następujące wymagania: yrektywa EMC 2004/108/WE. Zapewnić spełnienie wymogów yrektywy EMC przez całą instalację. Utylizacja Niniejsze urzązenie nie polega yrektywie WEEE 2002/96/WE i opowienim ustawom krajowym. Przekazać urzązenie bezpośrenio o wyspecjalizowanego zakłau recyklingowego. Nie korzystać z komunalnych punktów zbiorczych. Akcesoria / Część zamienna Kabel PCW ze złączem M12 Kabel PCW ze złączem M12 z , IP 69 K, nieekranowane M12-PVC / 4-5 m M12-PVC / 4-10 m M12-PVC / 4-25 m Kabel PCW 4-stykowy, ługość 5 m Kabel PCW 4-stykowy, ługość 10 m Kabel PCW 4-stykowy, ługość 25 m Kabel PCW ze złączem M12, mosiąz niklowany, IP 67, ekranowany M12-PVC / 4G-5 m M12-PVC / 4G-10 m M12-PVC / 4G-25 m Aapter programujący MPU-P 9701 Kabel PCW 4-stykowy, ługość 5 m Kabel PCW 4-stykowy, ługość 10 m Kabel PCW 4-stykowy, ługość 25 m Aapter programujący o MPU-4, MPU-H i MPU-M Aapter programujący MPU-P 9701

7 7 Oznaczenie zamówienia FOO Oznaczenie zamówienia la wersji 1 x Pt100 TFP-47 TFP-57 TFP-167 (Głowica przyłączeniowa Ø 55 mm) (Głowica przyłączeniowa Ø 55 mm, z rurką szyjkową) (Głowica przyłączeniowa Ø 18 mm, Przyłącze elektr. z wtykiem złącza M12) ługości czujnika EL w mm (krokowo co 5 mm) xxx (ługości specjalne na życzenie) Śrenica rury ochronnej w mm 6 8 Śrenica końcówki czujnika w mm X (bez reukcji) 3 (tylko la rury ochronnej 6 mm) 4 (tylko la rury ochronnej 6 mm i 8 mm) 6 (tylko la rury ochronnej 8 mm) Klasa okłaności Pt100 A 1/3B 1/10B Przyłącze elektryczne (brak możliwości wyboru la TFP-167) PG (ławnica kablowa M16x1,5) M12 (Wtyk M , stanarowo w MPU-LC) Przetwornik pomiarowy X (bez) tylko la TFP-47, -57 MPU-4 (programowalny) MPU-10 (magistrala PA) MPU-H (komunikacja HART) MPU-LC (z wyświetlaczem) tylko la TFP-167 MPU-M (programowalny) Zakres pomiarowy MPU (tylko la moeli z przetwornikiem, nie la moeli MPU-LC) (Zakres pomiarowy C) (Zakres pomiarowy C) (Zakres pomiarowy C) (Zakres pomiarowy C) (Zakres pomiarowy C) xx...yy (Zakres specjalny) Wymiary Tri-Clamp C25 (Śrenica rur: C34 patrz Tabela wymiarów C50 Tri-Clamp na stronie 4) C64 C77 C91 TFP-47/ 100/ 6/ X/ A/ PG/ MPU-4/ / C25

8 FOO Informacja o prouktach TFP-47, -57, -67, Oznaczenie zamówienia la wersji 2 x Pt100 TFP-47.2 TFP-57.2 TFP-67 (Głowica przyłączeniowa Ø 55 mm, 2 x Pt100, brak możliwości przyłączenia przetwornika) (Głowica przyłączeniowa Ø 55 mm, 2 x Pt100, z rurką szyjkową, brak możliwości przyłączenia przetwornika!) (Wyższa głowica przyłączeniowa Ø 55 mm, 2 x Pt100, przygotowana la 2 przetworników) ługość czujnika EL w mm (krokowo co 5 mm) xxx (ługość specjalna) Śrenica rury ochronnej w mm 6 8 Śrenica końcówki czujnika w mm X (bez reukcji) 3 (tylko la rury ochronnej 6 mm) 4 (tylko la rury ochronnej 6 mm i 8 mm) 6 (tylko la rury ochronnej 8 mm) Klasa okłaności Pt100 A 1/3B 1/10B Przyłącze elektryczne (tylko la TFP-47.2 i TFP-57.2) PG (ławnica kablowa M16 1,5) 2xPG (2 x ławnica kablowa M16 1,5) 2xM12 (2 x Wtyk M ) Przyłącze elektryczne (tylko la TFP-67) M12 (Wtyk ) 2xM12 (2 x Wtyk M ) 1.Przetwornik MPU-4 (programowalny) Zakres pomiarowy 1. MPU (Zakres pomiarowy C) (Zakres pomiarowy C) (Zakres pomiarowy C) (Zakres pomiarowy C) (Zakres pomiarowy C) xx...yy (Zakres specjalny) 2. Przetwornik MPU-4 (programowalny) Zakres pomiarowy 2.MPU ( C) ( C) ( C) ( C) ( C) xx...yy (Zakres specjalny) Wymiary Tri-Clamp C25 (Śrenica rur: C34 patrz Tabela C50 wymiarów C64 Tri-Clamp na C77 stronie 4) C91 TFP-67/ 100/ 6/ X/ A/ M12/ MPU-4/ MPU-4/ / C / 3.1 / / TB / EU NEGELE MESSTECHNIK GMBH Raiffeisenweg Egg an er Guenz Phone +49 (0) Fax +49 (0) sales@anerson-negele.com Tech. Support: support@anerson-negele.com Phone +49 (0)
