1 04 JEDNOSTKI ZEWNĘTRZNE SUPER DVM Największa jednostka monoblok na rynku Największa jednostka monoblok na rynku System DVM jako jedyny na rynku posiada w swojej ofercie jednostkę monoblok 30 HP i jednocześnie zajmuje tak małą powierzchnię. Ewolucja wydajności Technologia Flash Injection podniosła wydajność grzewczą o 29%* co przekłada się na wysoce efektywne grzanie nawet w bardzo niskich temperaturach do -250C * Porównanie do konwencjonalnych systemów Samsung 94

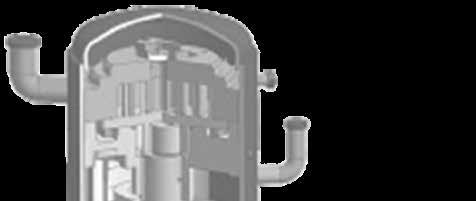

2 Sprężarka Super Scroll Inverter Spirala algebraiczna powoduje: - Zasysanie większej ilości czynnika - Mocniejsze sprężanie czynnika Hybrydowy wymiennik ciepła Górna/dolna część wymiennika takiej samej konstrukcji nieregulowana prędkość powietrza Nieefektywna wymiana ciepła oraz straty w przepływie powietrza Lamele Górna/dolna część wymiennika o różnej konstrukcji uregulowana prędkość powietrza Przepływ powietrza: m 3 /min. (17% ) Górne lamele Technologie Szerokie szczeliny Szerokie szczeliny Dolne lamele Fałdowane Zoptymalizowana konstrukcja wymiennika ciepła Konwencjonalny Wężownice wymiennika skierowane pod kątem Wzrost wydajności: 10% Równomierny odbiór temperatury na całej powierzchni wymiennika 95

3 DVM S jest najnowszą generacją systemów ze zmiennym przepływem czynnika chłodniczego firmy Samsung. Nowy system bazuje wyłącznie na sprężarkach scroll sterowanych inwerterem. Sprężarki SSC (Samsung Scroll Compressor) firmy Samsung z wtryskiem par czynnika chłodniczego, stworzone zostały specjalnie z myślą o systemach DVM. Dzięki nowej technologii udało się uzyskać najwyższe na rynku parametry efektywności energetycznej oraz gwarancję komfortowych warunków wewnątrz pomieszczeń niezależnie od pory roku. ESEER 8,00 EER 4,88 COP 5,49 Funkcja chłodzenia do -15 o C Funkcja ogrzewania do -25 o C Sprężarki inwerterowe z wtryskiem par czynnika Nowy protokół komunikacji NASA Najwyższa efektywność energetyczna na rynku Bezpośrednie chłodzenie modułów elektronicznych Chłodzenie do -15 o C Nieprzerwane odszranianie Regulacja temperatury nawiewu Bezstopniowa liniowa regulacja mocy chłodniczej sprężarki od 14% wartości nominalnej z dokładnością 0,01Hz Agregaty monoblok o mocy 30HP Różnica wysokości pomiędzy jednostkami wewnętrznymi do 50 m EER Parametry pomiaru zgodne ze standardem EUROVENT temperatura wewnętrzna 27 C (termometr suchy), 19 C (termometr mokry) oraz zewnętrzna 35 C (termometr suchy), 24 C (termometr mokry). COP Parametry pomiaru zgodne ze standardem EUROVENT temperatura wewnętrzna 20 C (termometr suchy), 15 C (termometr mokry) oraz zewnętrzna 7 C (termometr suchy), 6 C (termometr mokry). ESEER Europejski sezonowy współczynnik efektywności energetycznej dla trybu chłodzenia ESEER = A x EER 100% + B x EER 75% + C x EER 50% + D x EER 25% gdzie A = 0,03, B = 0,33, C = 0,41, D = 0,23, 100%/35 C, 75%/30 C, 50%/25 C, 25%/20 C wg standardu EUROVENT. 96

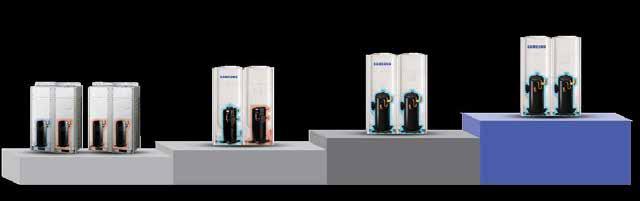

4 Nowe jednostki zewnętrzne o zwiększonej efektywności. Najnowsze technologie pomagają uzyskać wyższe współczynniki EER i COP. Na bazie dotychczasowych, wieloletnich doświadczeń firma Samsung opracowała kolejną generację systemów ze zmiennym przepływem czynnika chłodniczego. DVM S oparty jest na sprężarkach inwerterowych SSC (Samsung Scroll Compressor), które umożliwiają wspólną pracę z niskim obciążeniem częściowym, co przekłada się na wyjątkowo wysoką efektywność sezonową.w Rozwój technologii DVM VAR FIX VAR VAR VAR VAR VAR FIX FIX FIX DVM Plus III (DVI + all FVI) FVI fixed vapour injection DVI digitall vapour injection SSC Samsung Scroll Compressor DSI dual smart inverter DVM Plus IV (DVI + FVI) DVM S SSC + SSC = DSI Super DVM SSC + SSC = DSI Technologie Technologia Flash Injection Zaawansowana technologia sterowania przepływem czynnika chłodniczego Flash Injection to wtrysk par i cieczy czynnika chłodniczego. Flash Injection powoduje wzrost przepływu czynnika chłodniczego o 32%, co poprawia moc grzewczą w niskich temperaturach i zwiększa aż do 29% moc grzewczą przy -20 C, w porównaniu do konwencjonalnych systemów. Flash Injection zwiększa również niezawodność pracy sprężarki i zapewnia szerszy zakres sprężania. Moc grzewcza Wzrost do 29% Wtrysk par i cieczy czynnika chłodniczego Systemy konwencjonalne Flash Injection 97

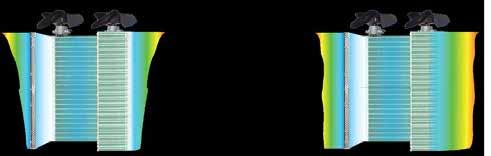

5 04 JEDNOSTKI ZEWNĘTRZNE Nowa koncepcja przepływu powietrza Zmieniona konstrukcja wentylatora oraz kształt dyfuzora w kształcie Bell Mouth, powoduje wzrost przepływu powietrza do 5%. Pozwala to zredukować pobór mocy o 15% oraz obniżyć poziom ciśnienia akustycznego do 3 dba. Osłona wentylatora Ujście Kształt typu Bell Mouth Wentylator Silnik Wzrost powierzchni wymiany do 50% - poprawa efektywności wymiany ciepła Dzięki zastosowaniu nowych wymienników ciepła obszar wymiany ciepła wzrósł aż do 50%. Modele 8HP i 10HP otrzymały nowy wymiennik z 3 rurami gazowymi Ø7, natomiast modele 24-30HP posiadające dotychczas 3 rury, otrzymały dodatkową rurę Ø8 co podniosło wydajność wymiany ciepła aż do 30%. Modele 8HP i 10HP Trójrurowy wymiennik ciepła z rurami gazowymi ø7mm. konwencjonalny podwyższona efektywność Modele 24-30HP Czterorurowy wymiennik ciepła z rurami gazowymi ø8 mm. ciecz gaz konwencjonalny podwyższona efektywność 98

6 Współpraca daje korzyści Wspólna praca dwóch sprężarek inwerterowych ogranicza porywanie oleju do układu chłodniczego, skraca czas osiągnięcia temperatury zadanej zarówno w trybie chłodzenia, jak i ogrzewania oraz znacznie poprawia efektywność zespołu w stosunku do dotychczasowych rozwiązań. sprężarka inwerterowa A + sprężarka inwerterowa B Dual Digital Inverter Wspólna praca z obciążeniem częściowym Zminimalizowane porywanie oleju Krótki czas reakcji na zmianę obciążenia Wysoka efektywność energetyczna Wysokowydajny obieg chłodniczy z wtryskiem czynnika chłodniczego i ekonomizerem Nowa sprężarka SSC typu scroll pozwala połączyć energooszczędną technologię regulacji inwerterowej z międzystopniowym wtryskiem par czynnika chłodniczego. Ekonomizer użyty w systemie DVM S, podnosi efektywność chłodniczą, współpracując ściśle z nowym typem kompresora. Port wtrysku par czynnika chłodniczego Technologie DVM S 30HP 99

7 04 JEDNOSTKI ZEWNĘTRZNE Sprężarka Super Scroll Inverter pojemność skokowa większa o 14.3%. Większa sprężarka Asymetryczno-algebraiczna sprężarka Sprężarka Konwencjonalna DVM S 30HP Rozmiar 63F 63F Pojemność skokowa 70cc 80cc 14.3% Rodzaj spirali Ewolwenta Algebraiczna Wielkość spirali 31.4 mm 33 mm 5% Ewolwenta Algebraiczna Wielkość silnika 100 mm 120 mm 12% Spirala algebraiczna im bliżej środka tym profil staje się grubszy Hybrydowy wymiennik ciepła. Wymiennik konwencjonalny Hybrydowy wymiennik Dolna i górna część wymiennika takiej samej konstrukcji. Nieefektywna wymiana ciepła w wyniku zróżnicowanej prędkości przepływu powietrza. Dolna i górna część wymiennika różnej konstrukcji. Wzrost efektywności wymiany ciepła dzięki równomiernej prędkości przepływu powietrza. Lamele Lamele górne Szerokie szczeliny Szerokie szczeliny Lamele dolne Fa dowane powietrze powietrze 100

8 Zoptymalizowana konstrukcja wymiennika ciepła. Wymiennik konwencjonalny Wymiennik z wężownicami skierowanymi pod kątem Wzrost efektywności o 10% w wyniku równomiernego rozkładu temperatury. Technologie Zoptymalizowana konstrukcja wymiennika ciepła. 101

9 04 JEDNOSTKI ZEWNĘTRZNE Usprawniony proces odszraniania Dotychczasowy cykliczny proces odszraniania został zastąpiony nowym programem, który na podstawie analizy parametrów powietrza zewnętrznego optymalizuje proces odszraniania. Jednostki zewnętrzne odszraniają wymiennik tylko gdy jest to niezbędne do utrzymania dalszej efektywnej pracy systemu. Usprawniony proces odszraniania Cykliczny proces odszraniania 1 Ogrzewanie 2 Odszranianie 3 Ogrzewanie 4 Ogrzewanie 1 Ogrzewanie 2 Odszranianie 3 Ogrzewanie 4 Odszranianie Szybka reakcja na zmianę warunków Sprężarka SSI jest w stanie osiągnąć maksymalną wydajność już w zaledwie kilka sekund po uruchomieniu. Połączenie pracy dwóch sprężarek dodatkowo skraca czas potrzebny do osiągnięcia temperatury zadanej. Szybki start [HZ] 100 Szybki wzrost częstotliwości [HZ] 100 Mała bezwładność 33% wyższe ogrzewanie min * Koncern A Koncern B *Na podstawie testów w laboratorium Samsung. Bezpośrednie chłodzenie modułów elektronicznych W agregatach DVM S zastosowano innowacyjne chłodzenie modułów elektronicznych czynnikiem chłodniczym. Rozwiązanie to zapewnia stabilną pracę podzespołów sterujących niezależnie od warunków atmosferycznych. Chłodzenie ziębnikiem Konkurencja Chłodzenie powietrzem Niska wydajność Powietrze PCB PCB PCB PCB 102

10 Zwiększona żywotność sprężarek W konwencjonalnych agregatach VRF pracujących na sprężarkach inwerterowych i jednej bądź więcej sprężarce on/off, jedna ze sprężarek zużywa się znacznie bardziej niż pozostałe. System DVM S wykorzystuje wyłącznie sprężarki inwerterowe, które pracując wspólnie z tym samym obciążeniem, zużywają się znacznie mniej niż w przypadku dotychczasowych rozwiązań. Konkurencja Start INV. INV. Po długim czasie INV. INV. Start INV. FIXED Po długim czasie INV. FIXED Każda ze sprężarek inwerterowych pracuje z takim samym obciążeniem Sprężarka inwerterowa zużywa się bardziej niż on/off Dzięki szerokiemu zakresowi regulacji wydajności układu DSI system precyzyjnie dopasowuje moc chłodniczą agregatu do chwilowych warunków. Bardzo małe obciążenie Bardzo małe obciążenie Duże obciążenie INV. INV. INV. INV. INV. INV. (Inverter + Inverter) WŁ. WYŁ. WYŁ. WŁ. WŁ. WŁ. Konkurencja (Inwerter + ON/OFF) INV. WŁ. ON/OFF WYŁ. INV. WŁ. ON/OFF WYŁ. INV. WŁ. ON/OFF WŁ. Ograniczone porywanie oleju do instalacji Zwiększona pojemność olejowa sprężarki DVM S oraz niski współczynnik porywania oleju pozwalają utrzymać właściwy poziom oleju w kompresorze nawet w przypadku długich linii freonowych i znacznych przewyższeń instalacji. Technologie Duża pojemność olejowa sprężarki Początkowy poziom Poziom podczas pracy 500cc 800cc 900cc 1300cc OCR % 3,95 0,82 Niski współczynnik porywania oleju 5,58 5,71 Konkurencja Zredukowana o 70% ilość oleju porywana do instalacji 1,43 1,8 Koncern A Koncern B Koncern C RPS Wyrównanie oleju bez dodatkowej instalacji Nowa technologia SSC umożliwia wyrównywanie poziomu oleju podczas pracy systemu bez dodatkowego przewodu olejowego pomiędzy agregatami. Tylko 2 rury Dodatkowa rura olejowa Wyrównanie Wyrównanie Ciecz Ciecz Gaz DVM S Gaz Konkurencja 103

11 04 JEDNOSTKI ZEWNĘTRZNE Wysoka wydajność Dzięki nowatorskim technologiom zastosowanym w konstrukcji systemu DVM S oferuje on obecnie najlepsze parametry efektywności energetycznej na rynku. Przekłada się to na znaczne oszczędności zużycia energii w stosunku do dotychczasowych rozwiązań. EER (Energy Efficiency Ratio) ESEER (European Seasonal Energy Efficiency Ratio) [EER] 4,6 Konwencjonalny [ESEER] 8,0 Konwencjonalny 4,4 4,2 7,5 4,0 7,0 3,8 3,6 6,5 3,4 6,0 3,2 3,0 5,5 2, [HP] 5, [HP] EER Parametry pomiaru zgodne ze standardem EUROVENT temperatura wewnętrzna 27 C (termometr suchy), 19 C (termometr mokry) oraz zewnętrzna 35 C (termometr suchy), 24 C (termometr mokry). ESEER Europejski sezonowy współczynnik efektywności energetycznej dla trybu chłodzenia ESEER = A x EER 100% + B x EER 75% + C x EER 50% + D x EER 25% gdzie A = 0,03, B = 0,33, C = 0,41, D = 0,23, 100%/35 C, 75%/30 C, 50%/25 C, 25%/20 C według standardu EUROVENT. Nowy typ ekonomizera płytowy wymiennik ciepła Efektywność 115% 150% Wymiennik płytowy o zwiększonej powierzchni w stosunku do dotychczasowych technnologii dodatkowo przyczynia się do poprawy efektywności energetycznej DVM S. Odzysk ciepła dla nowego typu wymiennika został zwiększony o 30% w porównaniu do DVM Plus III i o 50% w porównaniu do rozwiązań konwencjonalnych. 100% Konwencjonalny Rura w rurze Płytowy wymiennik ciepła 104

12 Nowa asymetryczna spirala scroll Sprężarka SSC użyta w systemie DVM S została zaprojektowana z wykorzystaniem dynamicznego modelowania przepływu. Kształt i położenie spiral roboczych w stosunku do kierunku napływu czynnika chłodniczego ogranicza straty przepływu i kompresji. Konkurencja Napływ z jednego kierunku Napływ z przeciwnych kierunków Redukcja strat Strata 1 Napływ czynnika Napływ czynnika 2 2 Napływ czynnika Strata 1 *Wyeliminowano straty przepływu i kompresji. * Napływ czynnika chłodniczego do przestrzeni roboczej sprężarki z przeciwnych kierunków powoduje straty przepływu i kompresji. Inwerter bez zakłóceń Moduł inwertera systemu DVM S niweluje harmoniczne zakłócenia elektromagnetyczne, dzięki temu nie ma konieczności stosowania ekranowanych przewodów komunikacji. Konkurencja [A] [A] Technologie [Hz] [Hz] Eliminacja rezonansu drgań mechanicznych Agregat DVM S został zaprojektowany tak aby nie zachodziło zjawisko wzmacniania drgań mechanicznych w wyniku interferencji. Częstotliwości pracy sprężarek różnią się nieznacznie aby ewentualne drgania przewodów chłodniczych w obrębie agregatu nie potęgowały się w wyniku rezonansu. Częstotliwość sprężarki A Częstotliwość sprężarki B Częstotliwość wynikowa Kształt rury ΔHz Eliminacja rezonansu 35Hz 35Hz +ΔHz Δ = 0 Rezonans 40Hz 40Hz 105

13 04 JEDNOSTKI ZEWNĘTRZNE Zaawansowane zarządzanie pracą Nowy system klimatyzacji firmy Samsung powstał w erze smartfonów i wszechobecnej sieci internet. Rozwiązania wprowadzone w DVM S pozwalają na korzystanie z powszechnych technologii komunikacji także w przypadku systemów klimatyzacji. Technologia wokół nas Nowy protokół komunikacji Nowy protokół komunikacji NASA umożliwia transmisję większej ilości danych między jednostkami wewnętrznymi i agregatem niż dotychczas. Ponadto sterowniki przewodowe mogą być podłączone do jednostek wewnętrznych za pomocą przewodów 2-żyłowych, a nie jak dotychczas 4-żyłowych. Obecnie do sterowania centralnego systemem DVM S nie są już wymagane dodatkowe interfejsy, komunikacja odbywa się bezpośrednio pomiędzy agregatem i nadrzędnym elementem sterowania. Szybkie sprawdzanie 106

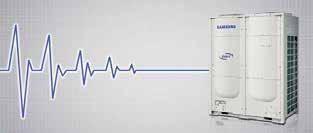

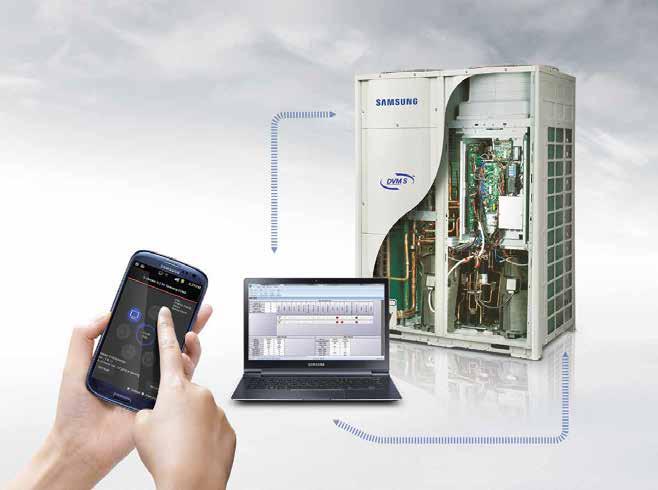

14 Moduł Wi-Fi Interfejs serwisowy S-Checker umożliwia komunikację z urządzeniami bez dodatkowych przewodów z dowolnego miejsca w budynku w zasięgu sieci Wi-Fi. Konkurencja Połączenie Wi-Fi Kontrola pracy systemu przy pomocy urządzeń połączonych z siecią Wi-Fi Interfejs Przewód komunikacji/sterowania S-Checker Połączenie Wi-Fi Telefon + aplikacja S-checker Tablet + aplikacja S-checker Autodiagnostyka System DVM S na bieżąco monitoruje wszystkie parametry układu chłodniczego i sterowania. Jeżeli zostanie zarejestrowana odchyłka od poprawnych parametrów pracy na wyświetlaczu jednostek wewnętrznych i zewnętrznych zostanie wyświetlony komunikat z kodem błędu. Technologie Archiwizacja parametrów pracy układu chłodniczego (Backup) Na płycie głównej agregatu zapisywane są wszystkie dane odczytywane z układu chłodniczego i sterowania z ostatnich 30 minut pracy systemu klimatyzacji. W przypadku gdy doszło do awaryjnego wyłączenia urządzenia, istnieje możliwość odtworzenia nagrania wszystkich parametrów i jednoznaczne zdiagnozowanie przyczyny usterki za pomocą oprogramowania serwisowego. Oprogramowanie serwisowe S-NET Pro Szybki dostęp do przycisków funkcyjnych i wyświetlacza Większość ustawień i danych serwisowych można wprowadzić za pomocą przycisków funkcyjnych zlokalizowanych na płytce agregatu. Wyświetlacz 4-cyfrowy umożliwia odczyt komunikatów. Szybki dostęp do tej części elektroniki ułatwia niewielka rewizja. 107

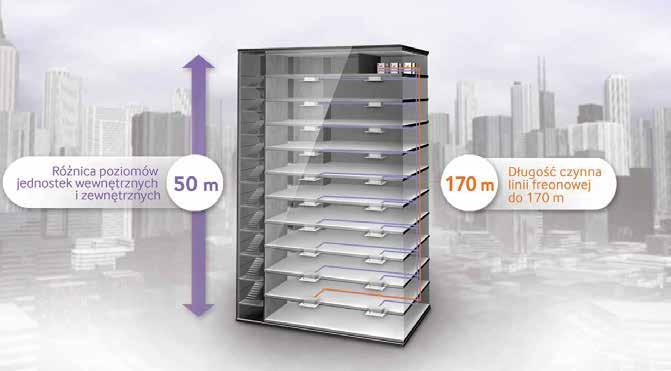

15 04 JEDNOSTKI ZEWNĘTRZNE Instalacja dostosowana do potrzeb DVM S umożliwia wykonanie instalacji o równoważnej czynnej długości linii freonowej do 220 m (z uwzględnieniem strat miejscowych). Długość rzeczywista wynosi do 200 m. Przewyższenie instalacji może wynieść nawet 110 m, co odpowiada orientacyjnie wysokości kondygnacyjnego budynku. Różnica poziomów skrajnych jednostek wewnętrznych w obrębie danego układu chłodniczego może sięgać 50 m! Swoboda projektowania Różnica poziomów jednostek wewnętrznych i zewnętrznych Długość czynna linii freonowej do Różnica poziomów skrajnych jednostek wewnętrznych Agregat monoblok HP Koszt instalacji wykonanej w oparciu o jednostki HP jest niższy niż z wykorzystaniem dwóch mniejszych jednostek o tej samej mocy łącznej. Przy dużych wydajnościach chłodniczych instalacji, możemy użyć mniejszej ilości jednostek DVM S oraz ograniczyć ilość linii freonowych, co także przekłada się na niższe nakłady inwestycyjne. Swobodne rozprowadzenie instalacji Konstrukcja obudowy agregatu umożliwia wyprowadzenie instalacji chłodniczej, sterowania i zasilania w dowolnym kierunku, przez specjalne otwory instalacyjne. 12HP 14HP 2,275 43% m 2 425kg Konkurencja (26HP) * Waga: 490 kg * Pow. zabudowy: 1,74 m 2 1,295 26HP 0.99m 2 360kg DVM S * Waga: 360 kg * Pow. zabudowy: 0,99 m 2 108

16 Automatyczne rozpoznanie długości linii freonowej Dzięki automatycznemu rozpoznawaniu długości linii freonowej instalacja będzie pracować poprawnie bez dodatkowej kalibracji systemu i osiągać optymalną jakość pracy dopasowaną do tych długości oraz ilości jednostek wewnętrznych uruchomionych w danym momencie. Korekta ciśnienia P (Strata ciśnienia w instalacji) Przetłaczanie czynnika chłodniczego w instalacji System DVM S umożliwia przetłaczanie czynnika chłodniczego do wybranych elementów instalacji. Funkcja ta pozwala na wykonanie czynności serwisowych bez konieczności odpompowywania czynnika chłodniczego z układu do butli. Odpompowanie z agregatu Odpompowanie z instalacji Technologie Spręż wentylatora jednoski zewnętrznej do 78 Pa 78,45 Pa Wentylotory jednostek zewnętrznych umożliwiają połączenie z kanałami wentylacyjnymi odprowadzającymi powietrze poza bezpośrednie sąsiedztwo agregatów. Zabieg ten ogranicza ponowny napływ gorącego powietrza do agregatów i podnosi ich efektywność. Ciągła praca w trybie awaryjnym Technologia DSI umożliwia równomierną eksploatację pojedynczych kompresorów i ogranicza ich zużycie. W przypadku awarii jednej sprężarki, możliwa jest dalsza praca systemu klimatyzacji w trybie awaryjnym z nieznacznie zmniejszoną mocą chłodniczą czy grzewczą. Tryb pracy awaryjnej uruchamia się w sposób automatyczny. Rozwiązanie to ma szczególne znaczenie w przypadku systemów będących jedynym źródłem ciepła w budynku, gdzie istotne jest ciągłe utrzymanie ogrzewania niezależnie od okoliczności. 109

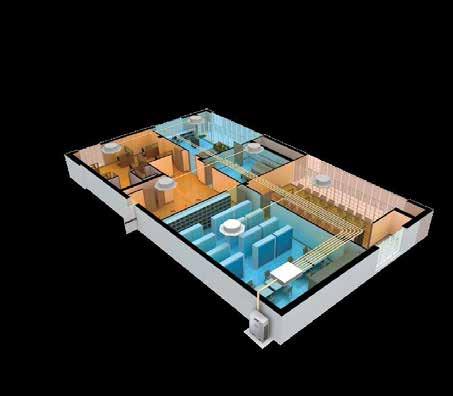

17 04 JEDNOSTKI ZEWNĘTRZNE Komfort w każdej porze roku Każda z jednostek wewnętrznych typu kanałowego oraz zestawy zaworów rozprężnych do central wentylacyjnych systemu DVM S mają funkcję regulacji temperatury nawiewu. Dzięki tej funkcji można podnieść komfort użytkowników w strefach bezpośredniego nawiewu. Zakres nastaw temperatury nawiewu: chłodzenie: 8-25 o C ogrzewanie: o C Zbyt wysoka temperatura nawiewu Obniżenie temperatury nawiewu Komfortowa temperatura nawiewu Zbyt niska temperatura nawiewu Komfortowa temperatura nawiewu Podniesienie temperatury nawiewu Tryb pracy nocnej i cichej na żądanie Agregaty serii DVM S mają możliwość ograniczenia poziomu ciśnienia akustycznego w okresie nocy. Tryb jest aktywowany automatycznie po upływie 6 h od momentu wystąpienia najwyższej temperatury w ciągu dnia i trwa przez kolejne 12 godzin. Tryb pracy cichej możemy uruchomić na żądanie za pomocą sygnału zewnętrznego oraz karty MIM-B14. Na każdym z 3 stopni głośność redukowana jest kolejno o 3, 5 i 7 db(a). Przebieg temperatury zewnętrznej Poziom wydajności agregatu Wartość maksymalna Tryb pracy cichej przez okres 12 h Poziom ciśnienia akustycznego jest redukowany kolejno o 3, 5 i 7 db(a). Czas (h) 110

18 Kontrola mocy szczytowej Przebieg kontroli mocy szczytowej System DVM S umożliwia zredukowanie prądu pracy i zużycia energii elektrycznej do poziomu wymaganego w danej lokalizacji. Możliwe jest ograniczenie mocy systemu w zakresie % wartości nominalnej. Maksymalny pobór prądu Różnica poboru prądu Ograniczenie zużycia energii elektrycznej* Przed Po *Wymagany jest DMS2 Zwiększony zakres temperatur pracy w trybie ogrzewania do -25 o C System DVM S firmy Samsung umożliwia całoroczną, efektywną pracę w trybie chłodzenia oraz ogrzewania w szerokim zakresie temperatur zewnętrznych. Nominalna moc grzewcza utrzymana aż do -5 o C. Spadek mocy grzewczej przy temperaturze -20 o C wynosi zaledwie 16%*, co zdecydowanie dystansuje inne systemy typu VRF. Praca w trybie chłodzenia możliwa, aż do -15 o C. * Dotyczy mocy 10HP Temperatura ( o C) 48 o C ~ -15 o C Chłodzenie 24 o C ~ -25 o C Ogrzewanie Technologie Automatyczne zdmuchiwanie śniegu W czasie opadów śniegu jego gruba warstwa może przykryć powierzchnię wypływu powietrza z agregatów, uniemożliwiając ich właściwą pracę. W czasie roztopów, gdy temperatura spada poniżej 0 o C, woda z roztopionego śniegu może tworzyć warstwę lodu na łopatach wentylatorów, co grozi uszkodzeniem urządzenia. System DVM S oferuje funkcję automatycznego zdmuchiwania śniegu, która zabezpiecza agregaty przed zniszczeniem w powyższych przypadkach. Przed Po Podwójna powłoka lameli wymiennika Zewnętrzna powłoka lameli wymiennika jednostki zewnętrznej ułatwia wymianę ciepła oraz opóźnia powstawanie szronu, gwarantując tym samym stabilną pracę układu w funkcji grzania. Kolejna powłoka chroni wymiennik przed korozyjnym działaniem środowiska. Powłoka żywicy akrylowej Powłoka antykorozyjna Aluminium Struktura wymiennika 111

19 04 JEDNOSTKI ZEWNĘTRZNE Odzysk ciepła Jednoczesna praca w trybie chłodzenia i ogrzewania system HR Jednostki wewnętrzne podłączone do systemu DVM S HR mogą pracować niezależnie, w tym samym momencie realizując funkcję chłodzenia lub grzania. Dodatkowo pomiędzy jednostkami wewnętrznymi w różnych strefach budynku, przekazywane jest ciepło, co zwiększa efektywność energetyczną tego typu systemu w stosunku do układów z pompą ciepła. Chłodzenie Przykładowe aplikacje Hotel Ciecz czynnika chłodniczego, która dopływa do jednostek wewnętrznych realizujących funkcję chłodzenia, odparowuje wewnątrz wymiennika i w formie gazu za pośrednictwem rozdzielacza MCU może trafić do jednostki, która w danym momencie grzeje. Ogrzewanie Czynnik chłodniczy skrapla się w jednostce wewnętrznej i w formie cieczy jest przekazywany dalej. Dzięki temu rozwiązaniu ograniczony zostaje udział pracy sprężarki i wymiany ciepła w jednostce zewnętrznej. Biuro Szpital Nowa seria rozdzielaczy MCU Automatyczne adresowanie jednostek wewnętrznych i MCU Wyeliminowane odprowadzenie skroplin z MCU Prawe i lewe podejście z rurami do MCU Możliwość podłączenia do 8 jednostek wewnętrznych pod jeden port MCU: Połączenie liniowe skrzynek MCU bez dodatkowych trójników: 112

20 Ciągłe ogrzewanie podczas odszraniania System DVM S umożliwia nieprzerwaną pracę w trybie ogrzewania. Tryb odszraniania zachodzi niezależnie w każdym z agregatów, dzięki czemu system może ogrzewać pomieszczenia w sposób ciągły. Technologie FAZA 0 FAZA 3: Nieprzerwane ogrzewanie (Naprzemienne odszranianie krok 3) Ogrzewanie Ogrzewanie Ogrzewanie Ogrzewanie Ogrzewanie Odszranianie FAZA 1: Nieprzerwane ogrzewanie (Naprzemienne odszranianie krok 1) FAZA 2: Nieprzerwane ogrzewanie (Naprzemienne odszranianie krok 2) Ogrzewanie Odszranianie Ogrzewanie Odszranianie Ogrzewanie Ogrzewanie *Dotyczy wersji DVM S HR 113

21 04 JEDNOSTKI ZEWNĘTRZNE EHS DVM Moduły hydrauliczne System DVM umożliwia podłączenie do układu chłodniczego modułu hydraulicznego, który pozwala przygotować ciepłą wodę na cele grzewcze lub CWU. W przypadku pracy modułu hydraulicznego w systemie DVM HR pomiędzy nim a jednostkami wewnętrznymi pracującymi w trybie chłodzenia, zachodzi odzysk ciepła. Cechy: Pompa ciepła powietrze/woda Temperatura wody do 50 o C lub do 80 o C Wysoki współczynnik COP szczególnie w układach DVM HR Wspólne sterowanie z systemem klimatyzacji Jednostki zewnętrzne Jednostki wewnętrzne Chłodzenie Ogrzewanie Moduł hydrauliczny/ Podrzewacz CWU Ogrzewanie podłogowe Grzejniki CWU

22 EHS DVM Moduły hydrauliczne Moduły hydrauliczne EHS DVM mogą pracować w jednym układzie wspólnie z jednostkami wewnętrznymi realizującymi funkcję chłodzenia lub ogrzewania. Jeżeli zachodzi taka potrzeba moduł hydrauliczny może być połączony jedynie z agregatem DVM w układzie monosplit. Jednostki wewnętrzne (chłodzenie/ogrzewanie) Chłodzenie Ogrzewanie Moduł hydrauliczny EHS DVM Woda zasilająca o temperaturze do 50 o C lub do 80 o C Układ chłodniczy CO Ogrzewanie podłogowe Grzejniki Technologie Na zewnątrz Pomieszczenie CWU *Moduły hydrauliczne HT realizują wyłącznie funkcję ogrzewania. Wyjścia/Wejścia sygnałów sterujących Moduł hydrauliczny EHS DVM wyposażony jest w wejścia/ wyjścia sygnałów sterujących pracą elementów układu grzewczego. Programowanie pracy modułu odbywa się za pomocą dedykowanego sterownika przewodowego. Termostat pomieszczeniowy (opcja) Czujnik temperatury podgrzewacza CWU Grzałka elektryczna podgrzewacza CWU Zawór 3-drogowy Zawór 2-drogowy 115

23 Linia produktowa 2017

24 Linia produktowa 2017 Jednostki zewnętrzne DVM S MOC NOMINALNA HP DVM S HR/HP PREMIUM COMPACT DVM S HR/HP PREMIUM HIGH EFFICIENCY DVM S HP STANDARD DVM S ESSENTIAL DVM S WATER HP/HR COMPACT DVM S WATER HP/HR HIGH EFFICIENCY Linia produktowa 18 MOC NOMINALNA HP DVM S HR/HP PREMIUM COMPACT DVM S HR/HP PREMIUM HIGH EFFICIENCY DVM S HP STANDARD DVM S ESSENTIAL DVM S WATER HP/HR COMPACT DVM S WATER HP/HR HIGH EFFICIENCY

25 04 JEDNOSTKI ZEWNĘTRZNE Jednostki zewnętrzne moduły DVM S MOC NOMINALNA HP DVM S HR/HP PREMIUM COMPACT DVM S HR/HP PREMIUM HIGH EFFICIENCY DVM S HP STANDARD DVM S ESSENTIAL DVM S WATER HP/HR COMPACT DVM S WATER HP/HR HIGH EFFICIENCY Linia produktowa

26 Jednostki zewnętrzne moduły DVM S MOC NOMINALNA HP DVM S HR/HP PREMIUM COMPACT DVM S HR/HP PREMIUM HIGH EFFICIENCY DVM S HP STANDARD DVM S ESSENTIAL DVM S WATER HP/HR COMPACT DVM S WATER HP/HR HIGH EFFICIENCY Linia produktowa

27 04 JEDNOSTKI ZEWNĘTRZNE Jednostki zewnętrzne moduły DVM S MOC NOMINALNA HP DVM S HR/HP PREMIUM COMPACT DVM S HR/HP PREMIUM HIGH EFFICIENCY DVM S HP STANDARD DVM S ESSENTIAL DVM S WATER HP/HR COMPACT DVM S WATER HP/HR HIGH EFFICIENCY

28 Jednostki zewnętrzne DVM S ECO DVM S ECO 4 HP 5 HP 6 HP 8 HP 10 HP 12 HP 14 HP 1-fazowe 3-fazowe 2-wentylatorowe 1-wentylatorowe 2-wentylatorowe Sprężarka rotacyjna Sprężarka rotacyjna Sprężarka rotacyjna 3-fazowe 2-wentylatorowe Sprężarka Scroll Linia produktowa Jednostki zewnętrzne oznaczenia Model AM 300 K X V A G H ET (1) (2) (3) (4) (5) (6) (7) (8) / (Buyer) (1) Klasyfikacja AM VRF AR RAC N X (4) Typ produktu Jednostka wewnętrzna Jednostka zewnętrzna K G N (7) Napięcie znamionowe 1Ф, 220~240V, 50Hz 3Ф, 380~415V, 50Hz 3Ф, 380~415V, 50/60Hz (2) Wydajność x 0.1 HP (3) Rok F 2013 H 2014 J 2015 K 2016 M 2017 V M A H G D (5) Cecha 1 Inverter DVM S Eco (6) Cecha 2 Standard + General. + Module High EER + Low Temp. + Module High EER + General Temp. + Module Standard + Genreal Temp. + Non-Module H R (8) Tryb Pompa ciepła Odzysk ciepła 121

29 04 JEDNOSTKI ZEWNĘTRZNE Dane techniczne S NASA 122

30 DVM S HP STANDARD AGREGATY BAZOWE Modele bazowe Moc nominalna HP DVM S HP AM080JXVAGH/EU AM100JXVAGH/EU AM120JXVAGH/EU AM140KXVAGH/ET AM160KXVAGH/ET AM180KXVAGH/ET Chłodzenie* 1) kw 22.4/22.4* 28.0/28.0* 33.6/33.6* 40.0/40.0* 45.0/45.0* 50.4/50.4* Grzanie* 2) kw 25.2/22.4* 31.5/28.0* 37.8/33.6* 45.0/40.0* 50.4/45.0* 56.7/50.4* Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER 4.48 / 4.48* 4.09 / 4.09* 4.12 / 4.12* 3.66/3.66* 3.72/3.87* 4.00/3.70* ESEER Grzanie COP 4.94 / 4.94* 4.74 / 4.74* 4.71 / 4.71* 4.43/4.43* 4.34/4.46* 4.76/4.68* Ciecz Ø mm Gaz Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x1 scroll x1 scroll x1 scroll x1 scroll x1 scroll x1 Napełnienie fabryczne kg tco2e Typ R410A R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm 880 x 1695 x x 1695 x x 1695 x x 1695 x x 1695 x x 1695 x 765 Waga kg Zakres temperatur pracy jednostki Chłodzenie ºC -5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48 zewnętrznej* 4) Grzanie ºC -25 ~ ~ ~ ~ ~ ~ 24 Długość czynna instalacji* 4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew* 4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew* 4) Maks. m Modele bazowe Moc nominalna HP DVM S HP AM200KXVAGH/ET AM220KXVAGH/ET AM240KXVAGH/ET AM260KXVAGH/ET AM280KXVAGH/ET Chłodzenie* 1) kw 56.0/56.0* 61.6/61.6* 67.2/67.2* 72.8/72.8* 78.6/78.6* 84.0/84.0* Grzanie* 2) kw 63.0/56.0* 69.3/58.0* 75.6/67.2* 81.9/72.8* 88.2/73.0* 94.5/73.0* Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER 3.95/3.45* 3.55/3.32* 3.93/3.20* 3.85/3.24* 3.80/3.01* 3.70/3.00* ESEER Grzanie COP 4.53/4.60* 4.15/4.50* 4.34/4.51* 4.55/4.41* 4.37/4.34* 4.59/4.70* Ciecz Ø mm Gaz Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x2 scroll x2 scroll x2 scroll x2 scroll x2 scroll x2 Napełnienie fabryczne kg tco2e Typ R410A R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm 1295 x 1695 x x 1695 x x 1795 x x 1795 x x 1795 x x 1795 x 765 Waga kg Zakres temperatur pracy jednostki Chłodzenie ºC -5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48 zewnętrznej* 4) Grzanie ºC -25 ~ ~ ~ ~ ~ ~ 24 Długość czynna instalacji* 4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew* 4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew* 4) Maks. m Dane techniczne * Dane Euroventu 123

31 04 JEDNOSTKI ZEWNĘTRZNE DVM S HP STANDARD ZESPOŁY AGREGATÓW Model Moc nominalna HP DVM S HP AM320KXVAGH/ET AM340KXVAGH/ET AM360KXVAGH/ET AM380KXVAGH/ET AM400KXVAGH/ET AM420KXVAGH/ET Modele bazowe AM100JXVAGH/EU AM220KXVAGH/ET AM120JXVAGH/EU AM220KXVAGH/ET AM140KXVAGH/ET AM220KXVAGH/ET AM160KXVAGH/ET AM220KXVAGH/ET AM180KXVAGH/ET AM220KXVAGH/ET AM200KXVAGH/ET AM220KXVAGH/ET Chłodzenie* 1) kw Grzanie* 2) kw Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER ESEER Grzanie COP Ciecz Ø mm Gaz Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min x2 290 x2 Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x3 scroll x3 scroll x3 scroll x3 scroll x3 scroll x4 Napełnienie fabryczne kg x2 8.4x2 8.4x2 tco2e Typ R410A R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm (880 x 1695 x 765) + (1295 x 1695 x 765) (880 x 1695 x 765) + (1295 x 1695 x 765) (1295 x 1695 x 765)x2 (1295 x 1695 x 765)x2 (1295 x 1695 x 765)x2 (1295 x 1695 x 765)x2 Waga kg Zakres temperatur pracy jednostki Chłodzenie ºC -5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48 zewnętrznej* 4) Grzanie ºC -25 ~ ~ ~ ~ ~ ~ 24 Długość czynna instalacji* 4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew* 4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew* 4) Maks. m Model Moc nominalna HP DVM S HP AM440KXVAGH/ET AM460KXVAGH/ET AM480KXVAGH/ET AM500KXVAGH/ET AM520KXVAGH/ET AM540KXVAGH/ET Modele bazowe AM220KXVAGH/ET AM220KXVAGH/ET AM160KXVAGH/ET AM180KXVAGH/ET AM200KXVAGH/ET AM220KXVAGH/ET AM240KXVAGH/ET Chłodzenie* 1) kw Grzanie* 2) kw Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER ESEER Grzanie COP Ciecz Ø mm Gaz Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min 290 x x2 Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x4 scroll x3 scroll x3 scroll x4 scroll x4 scroll x4 Napełnienie fabryczne kg 8.4x x2 tco2e Typ R410A R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm (1295 x 1695 x 765)x2 (1295 x 1695 x 765) + (1295 x 1795 x 765) (1295 x 1695 x 765) + (1295 x 1795 x 765) (1295 x 1695 x 765) + (1295 x 1795 x 765) (1295 x 1695 x 765) + (1295 x 1795 x 765) (1295 x 1795 x 765)x2 Waga kg 290.0x Zakres temperatur pracy jednostki Chłodzenie ºC -5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48 zewnętrznej* 4) Grzanie ºC -25 ~ ~ ~ ~ ~ ~ 24 Długość czynna instalacji* 4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew* 4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew* 4) Maks. m * Dane Euroventu 124

32 DVM S HP STANDARD ZESPOŁY AGREGATÓW Model Moc nominalna HP DVM S HP AM560KXVAGH/ET AM580KXVAGH/ET AM600KXVAGH/ET AM620KXVAGH/ET AM640KXVAGH/ET AM660KXVAGH/ET Modele bazowe AM260KXVAGH/ET AM280KXVAGH/ET AM100JXVAGH/EU AM220KXVAGH/ET AM120JXVAGH/EU AM220KXVAGH/ET AM140KXVAGH/ET AM220KXVAGH/ET Chłodzenie* 1) kw Grzanie* 2) kw Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER ESEER Grzanie COP Ciecz Ø mm Gaz Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min 340 x2 340 x2 340 x Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x4 scroll x4 scroll x4 scroll x5 scroll x5 scroll x5 Napełnienie fabryczne kg 14.0 x x x tco2e Typ R410A R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm (1295 x 1795 x 765)x2 (1295 x 1795 x 765)x2 (1295 x 1795 x 765)x2 (880 x 1695 x 765) + (1295 x 1695 x 765) + (1295 x 1795 x 765) (880 x 1695 x 765) + (1295 x 1695 x 765) + (1295 x 1795 x 765) (1295 x 1695 x 765)x2 + (1295 x 1795 x 765) Waga kg 350.0x x x Zakres temperatur pracy jednostki Chłodzenie ºC -5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48 zewnętrznej* 4) Grzanie ºC -25 ~ ~ ~ ~ ~ ~ 24 Długość czynna instalacji* 4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew* 4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew* 4) Maks. m Model Moc nominalna HP DVM S HP AM680KXVAGH/ET AM700KXVAGH/ET AM720KXVAGH/ET AM740KXVAGH/ET AM760KXVAGH/ET AM780KXVAGH/ET Modele bazowe AM160KXVAGH/ET AM220KXVAGH/ET AM180KXVAGH/ET AM220KXVAGH/ET AM200KXVAGH/ET AM220KXVAGH/ET AM220KXVAGH/ET AM220KXVAGH/ET AM220KXVAGH/ET AM240KXVAGH/ET AM220KXVAGH/ET AM260KXVAGH/ET Chłodzenie* 1) kw Grzanie* 2) kw Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER ESEER Grzanie COP Ciecz Ø mm Gaz Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min x x x x x2 Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x5 scroll x5 scroll x6 scroll x6 scroll x6 scroll x6 Napełnienie fabryczne kg 8.4x x x x x x2 tco2e Typ R410A R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm (1295 x 1695 x 765)x2 + (1295 x 1795 x 765) (1295 x 1695 x 765)x2 + (1295 x 1795 x 765) (1295 x 1695 x 765)x2 + (1295 x 1795 x 765) (1295 x 1695 x 765)x2 + (1295 x 1795 x 765) (1295 x 1695 x 765) + (1295 x 1795 x 765)x2 (1295 x 1695 x 765) + (1295 x 1795 x 765)x2 Waga kg x x2 Zakres temperatur pracy jednostki Chłodzenie ºC -5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48 zewnętrznej* 4) Grzanie ºC -25 ~ ~ ~ ~ ~ ~ 24 Długość czynna instalacji* 4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew* 4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew* 4) Maks. m Dane techniczne 125

33 04 JEDNOSTKI ZEWNĘTRZNE DVM S HP STANDARD ZESPOŁY AGREGATÓW Model Moc nominalna HP DVM S HP AM800KXVAGH/ET AM820KXVAGH/ET AM840KXVAGH/ET AM860KXVAGH/ET AM780KXVAGH/ET AM900KXVAGH/ET Modele bazowe AM220KXVAGH/ET AM280KXVAGH/ET AM220KXVAGH/ET AM240KXVAGH/ET AM260KXVAGH/ET AM280KXVAGH/ET Chłodzenie* 1) kw Grzanie* 2) kw Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER ESEER Grzanie COP Ciecz Ø mm Gaz Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min x x2 340x3 340x3 340x3 340x3 Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x6 scroll x6 scroll x6 scroll x6 scroll x6 scroll x6 Napełnienie fabryczne kg x3 14.0x3 14.0x3 14.0x3 tco2e Typ R410A R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm (1295 x 1695 x 765) + (1295 x 1795 x 765)x2 (1295 x 1695 x 765) + (1295 x 1795 x 765)x2 (1295 x 1795 x 765)x3 (1295 x 1795 x 765)x3 (1295 x 1795 x 765)x3 (1295 x 1795 x 765)x3 Waga kg x x x x x x3 Zakres temperatur pracy jednostki Chłodzenie ºC -5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48 zewnętrznej* 4) Grzanie ºC -25 ~ ~ ~ ~ ~ ~ 24 Długość czynna instalacji* 4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew* 4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew* 4) Maks. m

34 DVM S PREMIUM AGREGATY BAZOWE Modele bazowe Moc nominalna HP DVM S HP AM080JXVHGH/EU AM100JXVHGH/EU AM120JXVHGH/EU AM140JXVHGH/ET AM160JXVHGH/ET AM180JXVHGH/ET Chłodzenie* 1) kw 22.4/22.4* 28.0/28.0* 33.6/33.6* 40.0/40.0* 45.0/45.0* 50.4/50.4* Grzanie* 2) kw 25.2/22.4* 31.5/28.0* 37.8/33.6* 45.0/40.0* 50.4/45.0* 56.7/50.4* Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER 4.88/4.88* 4.50/4.50* 4.44/4.44* 4.50/4.50* 4.12/4.12* 4.72/4.09* ESEER Grzanie COP 5.49/5.49* 5.35/5.35* 5.00/5.00* 4.68/4.68* 4.69/5.03* 5.39/5.03* Ciecz Ø mm Gaz Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x1 scroll x1 scroll x1 scroll x1 scroll x2 scroll x2 Napełnienie fabryczne kg tco2e Typ R410A R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm 880 x 1695 x x 1695 x x 1695 x x 1695 x x 1695 x x 1695 x 765 Waga kg Zakres temperatur pracy jednostki Chłodzenie ºC -5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48 zewnętrznej* 4) Grzanie ºC -25 ~ ~ ~ ~ ~ ~ 24 Długość czynna instalacji* 4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew* 4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew* 4) Maks. m Modele bazowe Moc nominalna HP DVM S HP AM200JXVHGH/ET AM220JXVHGH/ET AM240KXVGGH/ET AM260KXVGGH/ET AM280KXVGGH/ET Chłodzenie* 1) kw 56.0/56.0* 61.6/61.6* 67.2/67.2* 72.8/72.8* 78.6/78.6* 84.0/84.0* Grzanie* 2) kw 63.0/56.0* 69.3/61.6* 75.6/67.2* 81.9/72.8* 88.2/73.0* 94.5/73.0* Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER 4.48/4.05* 3.91/3.88* 4.20/3.61* 4.20/3.48* 4.00/3.21* 3.70/3.00* ESEER Grzanie COP 4.94/4.99* 4.37/4.77* 4.90/5.09* 4.80/4.80* 4.70/4.70* 4.59/4.70* Ciecz Ø mm Gaz Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x2 scroll x2 scroll x2 scroll x2 scroll x2 scroll x2 Napełnienie fabryczne kg tco2e Typ R410A R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm 1295 x 1695 x x 1695 x x 1795 x x 1795 x x 1795 x x 1795 x 765 Waga kg Zakres temperatur pracy jednostki Chłodzenie ºC -5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48 zewnętrznej* 4) Grzanie ºC -25 ~ ~ ~ ~ ~ ~ 24 Długość czynna instalacji* 4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew* 4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew* 4) Maks. m Dane techniczne 127

35 04 JEDNOSTKI ZEWNĘTRZNE DVM S HP PREMIUM COMPACT ZESPOŁY AGREGATÓW Moc nominalna HP Modele DVM S HP AM320KXVGGH1ET AM340KXVGGH1ET AM360KXVGGH1ET AM380KXVGGH1ET AM400KXVGGH1ET Modele bazowe AM120JXVHGH/EU AM200JXVHGH/ET AM120JXVHGH/EU AM220JXVHGH/ET AM140JXVHGH/ET AM220JXVHGH/ET AM160JXVHGH/ET AM220JXVHGH/ET AM180JXVHGH/ET AM220JXVHGH/ET Chłodzenie* 1) kw Grzanie* 2) kw Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER ESEER Grzanie COP Ciecz Ø mm Gaz Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min x2 Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x3 scroll x3 scroll x3 scroll x4 scroll x4 Napełnienie fabryczne kg tco2e Typ R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm (880 x 1695 x 765) + (1295 x 1695 x 765) (880 x 1695 x 765) + (1295 x 1695 x 765) (1295 x 1695 x 765)x2 (1295 x 1695 x 765)x2 (1295 x 1695 x 765)x2 Waga kg Zakres temperatur pracy jednostki zewnętrznej*4) Chłodzenie ºC -5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48 Grzanie ºC -25 ~ ~ ~ ~ ~ 24 Długość czynna instalacji*4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew*4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew*4) Maks. m Moc nominalna HP Modele DVM S HP AM420KXVGGH1ET AM440KXVGGH1ET AM460KXVGGH1ET AM480KXVGGH1ET AM500KXVGGH1ET Modele bazowe AM200JXVHGH/ET AM220JXVHGH/ET AM140JXVHGH/ET AM160JXVHGH/ET AM180JXVHGH/ET AM200JXVHGH/ET AM300KXVAGH//ET Chłodzenie* 1) kw Grzanie* 2) kw Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER ESEER Grzanie COP Ciecz Ø mm Gaz Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min 290 x Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x4 scroll x3 scroll x4 scroll x4 scroll x4 Napełnienie fabryczne kg 11.0 x tco2e Typ R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm (1295 x 1695 x 765)x2 (1295 x 1695 x 765) + (1295 x 1795 x 765) (1295 x 1695 x 765) + (1295 x 1795 x 765) (1295 x 1695 x 765) + (1295 x 1795 x 765) (1295 x 1695 x 765) + (1295 x 1795 x 765) Waga kg Zakres temperatur pracy jednostki zewnętrznej*4) Chłodzenie ºC -5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48 Grzanie ºC -25 ~ ~ ~ ~ ~ 24 Długość czynna instalacji*4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew*4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew*4) Maks. m

36 DVM S HP PREMIUM COMPACT ZESPOŁY AGREGATÓW Moc nominalna HP Modele DVM S HP AM520KXVGGH1ET AM540KXVGGH1ET AM560KXVGGH1ET AM580KXVGGH1ET AM600KXVGGH1ET Modele bazowe AM220JXVHGH/ET AM240KXVGGH/ET AM260KXVGGH/ET AM280KXVGGH/ET Chłodzenie* 1) kw Grzanie* 2) kw Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER ESEER Grzanie COP Ciecz Ø mm Gaz Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min x2 340 x2 340 x2 340 x2 Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x4 scroll x4 scroll x4 scroll x4 scroll x4 Napełnienie fabryczne kg x x x x2 tco2e Typ R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm (1295 x 1695 x 765) + (1295 x 1795 x 765) (1295 x 1795 x 765)x2 (1295 x 1795 x 765)x2 (1295 x 1795 x 765)x2 (1295 x 1795 x 765)x2 Waga kg x x x2 Zakres temperatur pracy jednostki zewnętrznej*4) Chłodzenie ºC -5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48 Grzanie ºC -25 ~ ~ ~ ~ ~ 24 Długość czynna instalacji*4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew*4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew*4) Maks. m Modele Moc nominalna HP DVM S HP AM620KXVGGH1ET AM640KXVGGH1ET AM660KXVGGH1ET AM680KXVGGH1ET AM700KXVGGH1ET Modele bazowe AM120JXVHGH/EU AM200JXVHGH/ET AM120JXVHGH/EU AM220JXVHGH/ET AM140JXVHGH/ET AM220JXVHGH/ET AM160JXVHGH/ET AM220JXVHGH/ET AM180JXVHGH/ET AM220JXVHGH/ET Chłodzenie* 1) kw Grzanie* 2) kw Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER ESEER Grzanie COP Ciecz Ø mm Gaz Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min x Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x5 scroll x5 scroll x5 scroll x6 scroll x6 Napełnienie fabryczne kg tco2e Typ R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm (880 x 1695 x 765) + (1295 x 1695 x 765) + (1295 x 1795 x 765) (880 x 1695 x 765) + (1295 x 1695 x 765) + (1295 x 1795 x 765) (1295 x 1695 x 765)x2 + (1295 x 1795 x 765) (1295 x 1695 x 765)x2 + (1295 x 1795 x 765) (1295 x 1695 x 765)x2 + (1295 x 1795 x 765) Waga kg Zakres temperatur pracy jednostki zewnętrznej*4) Chłodzenie ºC -5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48 Grzanie ºC -25 ~ ~ ~ ~ ~ 24 Długość czynna instalacji*4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew*4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew*4) Maks. m Dane techniczne 129

37 04 JEDNOSTKI ZEWNĘTRZNE DVM S HP PREMIUM COMPACT ZESPOŁY AGREGATÓW Modele Moc nominalna HP DVM S HP AM720KXVGGH1ET AM740KXVGGH1ET AM760KXVGGH1ET AM780KXVGGH1ET AM800KXVGGH1ET Modele bazowe AM200JXVHGH/ET AM220JXVHGH/ET AM220JXVHGH/ET AM220JXVHGH/ET AM220JXVHGH/ET AM240KXVGGH/ET AM220JXVHGH/ET AM260KXVGGH/ET AM220JXVHGH/ET AM280KXVGGH/ET Chłodzenie* 1) kw Grzanie* 2) kw Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER ESEER Grzanie COP Ciecz Ø mm Gaz Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min 290x x x x x2 Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x6 scroll x6 scroll x6 scroll x6 scroll x6 Napełnienie fabryczne kg 11.0x x x x x2 tco2e Typ R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm (1295 x 1695 x 765)x2 + (1295 x 1795 x 765) (1295 x 1695 x 765)x2 + (1295 x 1795 x 765) (1295 x 1695 x 765) + (1295 x 1795 x 765)x2 (1295 x 1695 x 765) + (1295 x 1795 x 765)x2 (1295 x 1695 x 765) + (1295 x 1795 x 765)x2 Waga kg 308.0x x x x2 Zakres temperatur pracy jednostki zewnętrznej*4) Chłodzenie ºC -5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48 Grzanie ºC -25 ~ ~ ~ ~ ~ 24 Długość czynna instalacji*4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew*4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew*4) Maks. m Modele Moc nominalna HP DVM S HP AM820KXVGGH1ET AM840KXVGGH1ET AM860KXVGGH1ET AM780KXVGGH1ET AM900KXVGGH1ET Modele bazowe AM220JXVHGH/ET AM240KXVGGH/ET AM260KXVGGH/ET AM280KXVGGH/ET Chłodzenie* 1) kw Grzanie* 2) kw Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER ESEER Grzanie COP Ciecz Ø mm Gaz Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min x2 340x3 340x3 340x3 340x3 Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x6 scroll x6 scroll x6 scroll x6 scroll x6 Napełnienie fabryczne kg x2 14.0x3 14.0x3 14.0x3 14.0x3 tco2e Typ R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm (1295 x 1695 x 765) + (1295 x 1795 x 765)x2 (1295 x 1795 x 765)x3 (1295 x 1795 x 765)x3 (1295 x 1795 x 765)x3 (1295 x 1795 x 765)x3 Waga kg x x x x x3 Zakres temperatur pracy jednostki zewnętrznej*4) Chłodzenie ºC -5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48 Grzanie ºC -25 ~ ~ ~ ~ ~ 24 Długość czynna instalacji*4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew*4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew*4) Maks. m

38 DVM S HP PREMIUM HIGH EFFICIENCY ZESPOŁY AGREGATÓW Moc nominalna HP Modele DVM S HP AM220KXVGGH2ET AM240KXVGGH2ET AM260KXVGGH2ET AM280KXVGGH2ET AM300KXVGGH2ET Modele bazowe AM100JXVHGH/EU AM120JXVHGH/EU AM120JXVHGH/EU AM120JXVHGH/EU AM080JXVHGH/EU AM180JXVHGH/ET AM080JXVHGH/EU AM200JXVHGH/ET AM120JXVHGH/EU AM180JXVHGH/ET Chłodzenie* 1) kw Grzanie* 2) kw Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER ESEER Grzanie COP Ciecz Ø mm Gaz Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min x Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x2 scroll x2 scroll x3 scroll x3 scroll x3 Napełnienie fabryczne kg 6.5x2 6.5x tco2e Typ R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm (880 x 1695 x 765)x2 (880 x 1695 x 765)x2 (880 x 1695 x 765) + ( ) (880 x 1695 x 765) + ( ) (880 x 1695 x 765) + ( ) Waga kg 195.5x x Zakres temperatur pracy jednostki zewnętrznej*4) Chłodzenie ºC -5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48 Grzanie ºC -25 ~ ~ ~ ~ ~ 24 Długość czynna instalacji*4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew*4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew*4) Maks. m Modele Moc nominalna HP DVM S HP AM320KXVGGH2ET AM340KXVGGH2ET AM360KXVGGH2ET AM380KXVGGH2ET AM400KXVGGH2ET Modele bazowe AM140JXVHGH/ET AM180JXVHGH/ET AM080JXVHGH/EU AM080JXVHGH/EU AM180JXVHGH/ET AM180JXVHGH/ET AM180JXVHGH/ET AM180JXVHGH/ET AM200JXVHGH/ET AM080JXVHGH/EU AM140JXVHGH/ET AM180JXVHGH/ET Chłodzenie* 1) kw Grzanie* 2) kw Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER ESEER Grzanie COP Ciecz Ø mm Gaz Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min x x2 290x Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x3 scroll x4 scroll x4 scroll x4 scroll x4 Napełnienie fabryczne kg x x tco2e Typ R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm ( )x2 (880 x 1695 x 765)x2 + ( ) ( )x2 ( )x2 (880 x 1695 x 765) + ( )x2 Waga kg x x Zakres temperatur pracy jednostki zewnętrznej*4) Chłodzenie ºC -5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48 Grzanie ºC -25 ~ ~ ~ ~ ~ 24 Długość czynna instalacji*4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew*4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew*4) Maks. m Dane techniczne 131

39 04 JEDNOSTKI ZEWNĘTRZNE DVM S HP PREMIUM HIGH EFFICIENCY ZESPOŁY AGREGATÓW Modele Moc nominalna HP DVM S HP AM420KXVGGH2ET AM440KXVGGH2ET AM460KXVGGH2ET AM480KXVGGH2ET AM500KXVGGH2ET Modele bazowe AM080JXVHGH/EU AM140JXVHGH/ET AM200JXVHGH/ET AM080JXVHGH/EU AM180JXVHGH/ET AM180JXVHGH/ET AM080JXVHGH/EU AM180JXVHGH/ET AM200JXVHGH/ET AM080JXVHGH/EU AM200JXVHGH/ET AM200JXVHGH/ET AM140JXVHGH/ET AM180JXVHGH/ET AM180JXVHGH/ET Chłodzenie* 1) kw Grzanie* 2) kw Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER ESEER Grzanie COP Ciecz Ø mm Gaz Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min x x x x2 Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x4 scroll x5 scroll x5 scroll x5 scroll x4 Napełnienie fabryczne kg x x x2 tco2e Typ R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm (880 x 1695 x 765) + ( )x2 (880 x 1695 x 765) + ( )x2 (880 x 1695 x 765) + ( )x2 (880 x 1695 x 765) + ( )x2 ( )x3 Waga kg x x Zakres temperatur pracy jednostki zewnętrznej*4) Chłodzenie ºC -5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48 Grzanie ºC -25 ~ ~ ~ ~ ~ 24 Długość czynna instalacji*4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew*4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew*4) Maks. m Modele Moc nominalna HP DVM S HP AM520KXVGGH2ET AM540KXVGGH2ET AM560KXVGGH2ET AM580KXVGGH2ET AM600KXVGGH2ET Modele bazowe AM080JXVHGH/EU AM180JXVHGH/ET AM260KXVGGH/ET AM080JXVHGH/EU AM200JXVHGH/ET AM260KXVGGH/ET AM120JXVHGH/EU AM180JXVHGH/ET AM260KXVGGH/ET AM080JXVHGH/EU AM240KXVGGH/ET AM260KXVGGH/ET AM180JXVHGH/ET AM180JXVHGH/ET AM240KXVGGH/ET Chłodzenie* 1) kw Grzanie* 2) kw Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER ESEER Grzanie COP Ciecz Ø mm Gaz Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min x2 290x x1 Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x5 scroll x5 scroll x5 scroll x5 scroll x5 Napełnienie fabryczne kg x2 8.4x tco2e Typ R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm (880 x 1695 x 765) + (1295 x 1695 x 765) + (1295 x 1795 x 765) (880 x 1695 x 765) + (1295 x 1695 x 765) + (1295 x 1795 x 765) (880 x 1695 x 765) + (1295 x 1695 x 765) + (1295 x 1795 x 765) (880 x 1695 x 765) + (1295 x 1795 x 765)x2 (880 x 1695 x 765) + (1295 x 1795 x 765)x2 Waga kg x Zakres temperatur pracy jednostki zewnętrznej*4) Chłodzenie ºC -5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48 Grzanie ºC -25 ~ ~ ~ ~ ~ 24 Długość czynna instalacji*4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew*4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew*4) Maks. m

40 DVM S HP PREMIUM HIGH EFFICIENCY ZESPOŁY AGREGATÓW Moc nominalna HP DVM S HP AM620KXVGGH2ET AM640KXVGGH2ET AM660KXVGGH2ET AM680KXVGGH2ET AM700KXVGGH2ET Modele AM080JXVHGH/EU AM080JXVHGH/EU AM120JXVHGH/EU AM140JXVHGH/ET AM080JXVHGH/EU Modele bazowe AM180JXVHGH/ET AM180JXVHGH/ET AM180JXVHGH/ET AM180JXVHGH/ET AM180JXVHGH/ET AM180JXVHGH/ET AM180JXVHGH/ET AM180JXVHGH/ET AM180JXVHGH/ET AM180JXVHGH/ET AM180JXVHGH/ET AM200JXVHGH/ET AM180JXVHGH/ET AM180JXVHGH/ET AM260KXVGGH/ET Chłodzenie* 1) kw Grzanie* 2) kw Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER ESEER Grzanie COP Ciecz Ø mm Gaz Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min x x x x x Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x7 scroll x7 scroll x7 scroll x7 scroll x7 Napełnienie fabryczne kg x x x x x tco2e Typ R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm (880 x 1695 x 765) + (880 x 1695 x 765) + (880 x 1695 x 765) + (880 x 1695 x 765) + (1295 x 1695 x 765)x3 (1295 x 1695 x 765)x3 (1295 x 1695 x 765)x3 (1295 x 1695 x 765)x4 (1295 x 1695 x 765)x2 + (1295 x 1795 x 765) Waga kg x x x x Zakres temperatur pracy jednostki zewnętrznej*4) Chłodzenie ºC -5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48 Grzanie ºC -25 ~ ~ ~ ~ ~ 24 Długość czynna instalacji*4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew*4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew*4) Maks. m Moc nominalna HP DVM S HP AM720KXVGGH2ET AM740KXVGGH2ET AM760KXVGGH2ET AM780KXVGGH2ET AM800KXVGGH2ET Modele AM180JXVHGH/ET AM180JXVHGH/ET AM180JXVHGH/ET AM180JXVHGH/ET AM180JXVHGH/ET Modele bazowe AM180JXVHGH/ET AM180JXVHGH/ET AM180JXVHGH/ET AM180JXVHGH/ET AM180JXVHGH/ET AM200JXVHGH/ET AM180JXVHGH/ET AM200JXVHGH/ET AM200JXVHGH/ET AM200JXVHGH/ET AM200JXVHGH/ET AM200JXVHGH/ET AM180JXVHGH/ET AM180JXVHGH/ET AM260KXVGGH/ET Chłodzenie* 1) kw Grzanie* 2) kw Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER ESEER Grzanie COP Ciecz Ø mm Gaz Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min 290x4 290x4 290x4 290x4 290x Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x8 scroll x8 scroll x8 scroll x8 scroll x8 Napełnienie fabryczne kg 8.4x4 8.4x x x x3 8.4x tco2e Typ R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm (1295 x 1695 x 765)x4 (1295 x 1695 x 765)x4 (1295 x 1695 x 765)x4 (1295 x 1695 x 765)x4 (1295 x 1695 x 765)x3 + (1295 x 1795 x 765) Waga kg 296.0x x x x x x Zakres temperatur pracy jednostki zewnętrznej*4) Chłodzenie ºC -5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48 Grzanie ºC -25 ~ ~ ~ ~ ~ 24 Długość czynna instalacji*4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew*4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew*4) Maks. m Dane techniczne 133

41 04 JEDNOSTKI ZEWNĘTRZNE DVM S HP PREMIUM HIGH EFFICIENCY ZESPOŁY AGREGATÓW Moc nominalna HP DVM S HP Napełnienie fabryczne kg tco2e Szer. x wys. x głęb. mm 82 AM820KXVGGH2ET AM180JXVHGH/ET AM180JXVHGH/ET AM200JXVHGH/ET AM260KXVGGH/ET / /50 290x scroll x8 R410A 8.4x (1295 x 1695 x 765)x3 + (1295 x 1795 x 765) kg 296.0x x x ºC ºC m m m -5 ~ ~ (220) 110 (110) 50-5 ~ ~ (220) 110 (110) 50-5 ~ ~ (220) 110 (110) 50 Modele Modele bazowe Wymagany wyłącznik nadprądowy Chłodzenie Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Zasilanie Wydajność wentylatora Spręż wentylatora Poziom ciśnienia akustycznego*3) Poziom mocy akustycznej Typ sprężarki Grzanie Ciecz Gaz Maks. Maks. Maks. Typ Czynnik chłodniczy*5) 4. Dimensional Drawing Wymiary netto Waga Zakres temperatur pracy jednostki zewnętrznej*4) Outdoor unit Długość czynna instalacji*4) Różnica poziomów zew/wew*4) Różnica poziomów wew/wew*4) Chłodzenie Grzanie Maks. Maks. Maks. AM080~120JXVHGR Pitch of foundation bolt holes 740 [2'-5 1/4"] [4 1/2"] [7"] NOTE 1. Detail A and SECTION B-B indicate the dimentsion after fixing the attached piping. 2. Item 4-9 : Knock-out hole. Systemy klimatyzacji 2017 of kock-out hole(bottom). 3. View C indicatesamsung the dimension 4. Pipe [Ф, mm(inch)] : Brazing connection HP Liquid pipe [3/8] Low Pressure High Pressure Gas pipe Gas pipe [3/4] [5/8] 653 [2'-1 3/4"] 881 [2'-10 3/4"] [3 3/4"] 492 [1'-7 3/4"] [3"] C [4 1/4"] 202 [8"] 179 [7"] 671 [2'-2 1/4"] 616 [2' 1/4"] 172 [6 3/4"] 241 [9 1/2"] 89 [3 1/2"] 172 [6' 3/4"] 803 [2'-7 1/2"] View C 86 [3 1/2"] 625 [2' 1/2"] [4 1/2"] 52 [2"] 107 [4 1/4"] [2'-3 3/4"] 557 [1'-10"] 1694 [5'-6 3/4"] 765 [2'-6"] 09-5 ~ ~ (220) 110 (110) 50 B 228 [9"] A x2 B 4-20 x 12 SLOT HOLE Foundation bolt holes AM900KXVGGH2ET AM180JXVHGH/ET AM200JXVHGH/ET AM260KXVGGH/ET AM260KXVGGH/ET / /50 290x x scroll x8 R410A x (1295 x 1695 x 765)x2 + (1295 x 1795 x 765)x2 Detail A 761 [2'-6 "] Section B-B 88 AM880KXVGGH2ET AM180JXVHGH/ET AM200JXVHGH/ET AM240JXVGGH/ET AM260KXVGGH/ET / /50 290x x scroll x8 R410A x (1295 x 1695 x 765)x2 + (1295 x 1795 x 765)x ~ ~ (220) 110 (110) [5"] kw kw kw kw A A A EER ESEER COP Ø mm Ø mm Ø/V/Hz m3/min Pa db(a) db(a) 176 [7"] Chłodzenie*1) Grzanie*2) Chłodzenie Grzanie Chłodzenie Grzanie MFA 86 AM860KXVGGH2ET AM180JXVHGH/ET AM200JXVHGH/ET AM220JXVHGH/ET AM260KXVGGH/ET / /50 290x scroll x8 R410A x (1295 x 1695 x 765)x3 + (1295 x 1795 x 765) Pitch of foundation bolt holes 84 AM8240KXVGGH2ET AM180JXVHGH/ET AM200JXVHGH/ET AM200JXVHGH/ET AM260KXVGGH/ET / /50 290x scroll x8 R410A x (1295 x 1695 x 765)x3 + (1295 x 1795 x 765) 67 [2 3/4"] 178 [7"] 03

42 4. Dimensional Drawing Outdoor unit AM140~220JXVHGR Section B-B Pitch of foundation bolt holes 1150 [3'-9 1/4"] Detail A [2'-6"] 4-20 x 12 SLOT HOLE Foundation bolt holes 761 [2'-6"] Pitch of foundation bolt holes B 175 [7"] 122 [4 3/4"] 172 [6 3/4"] 208 [8 1/4"] 243 [9 1/2"] B [5'-6 3/4"] 95 [13' 3/4"] [2' 1/4"] 671 [2'-2 1/2"] A [2'-3 3/4"] 557 [1'-7 1/4"] 492 [1'-7 1/4"] 172 [6 3/4"] 107 [4 1/4"] Dane techniczne 625 [2'- 1/2"] 830 [2'-7 1/2"] [4' 1/4"] 172 [6' 3/4"] 241 [9' 1/2"] 119 [4 3/4"] 202 [8"] 1068 [3'-6"] 1296 [4'-3"] 74 [3"] 115 [4 1/2"] 179 [7"] 06 NOTE 1. Detail A and SECTION B-B indicate the dimentsion after fixing the attached piping. 2. Item 4-9 : Knock-out hole. 3. View C indicate the dimension of kock-out hole(bottom). 4. Pipe [Ф, mm(inch)] : Brazing connection HP Liquid pipe 9.52 [3/8] 9.52 [3/8) [1/2] [1/2] [1/2] [5/8] [5/8] [5/8] [5/8] [3/4] [3/4] [3/4] Low Pressure Gas pipe [3/4] [7/8] [1-1/8] [1-1/8] [1-1/8] [1-1/8] [1-1/8] [1-1/8] [1-3/8] [1-3/8] [1-3/8] [1-3/8] High Pressure Gas pipe [5/8] [3/4] [3/4] [7/8] [7/8] [7/8] [1-1/8] [1-1/8] [1-1/8] [1-1/8] [1-1/8] [1-1/8] C View C 86 [3 1/2"] 94 [3 3/4"] 51 [2"] 236 [9 1/4"] 72 NO Table of descriptions Remark NO Table of descriptions Remark 1 Low Pressure Gas Ref. pipe See note 4. 6 Power wiring conduit Φ44 2 High Pressure Gas Ref. pipe See note 4. 7 Communication wiring conduit Φ22 3 Liquid Ref. pipe See note 4. 8 Knock-out Hole for Ref. Piping (bottom) 4 Power wiring conduit Φ44 9 Knock-out Hole for Ref. Piping (front) 5 Communication wiring conduit Φ34 135

43 04 JEDNOSTKI ZEWNĘTRZNE DVM S HR PREMIUM COMPACT / HIGH EFFICIENCY AGREGATY BAZOWE Modele bazowe Moc nominalna HP DVM S HP AM080JXVHGR/EU AM100JXVHGR/EU AM120JXVHGR/EU AM140JXVHGR/ET AM160JXVHGR/ET AM180JXVHGR/ET Chłodzenie* 1) kw 22.4/22.4* 28.0/28.0* 33.6/33.6* 40.0/40.0* 45.0/45.0* 50.4/50.4* Grzanie* 2) kw 25.2/22.4* 31.5/28.0* 37.8/33.6* 45.0/40.0* 50.4/45.0* 56.7/50.4* Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER 4.88/4.88* 4.50/4.50* 4.44/4.44* 4.50/4.50* 4.12/4.12* 4.72/4.09* ESEER Grzanie COP 5.49/5.49* 5.35/5.35* 5.00/5.00* 4.68/ 4.68* 4.69/5.03* 5.39/5.03* Ciecz Ø mm Gaz Ø mm Gaz HR Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x1 scroll x1 scroll x1 scroll x1 scroll x2 scroll x2 Napełnienie fabryczne kg tco2e Typ R410A R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm 880 x 1695 x x 1695 x x 1695 x x 1695 x x 1695 x x 1695 x 765 Waga kg Zakres temperatur pracy jednostki Chłodzenie ºC -15 ~ ~ ~ ~ ~ ~ 48 zewnętrznej* 4) Grzanie ºC -25 ~ ~ ~ ~ ~ ~ 24 Długość czynna instalacji* 4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew* 4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew* 4) Maks. m Modele bazowe Moc nominalna HP DVM S HP AM200JXVHGR/ET AM220JXVHGR/ET AM240MXVGNR/ET AM260MXVGNR/ET AM280MXVGNR/ET AM300MXVANR/ET Chłodzenie* 1) kw 56.0/56.0* 61.6/61.6* 67.2/67.2* 72.8/72.8* 78.6/78.6* 84.0/84.0* Grzanie* 2) kw 63.0/56.0* 69.3/61.6* 75.6/67.2* 81.9/72.8* 88.2/73.0* 94.5/73.0* Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER 4.48/4.05* 3.91/3.88* 4.20/3.61* 4.20/3.48* 4.00/3.21* 3.70/3.00* ESEER Grzanie COP 4.94/4.99* 4.37/4.77* 4.90/5.09* 4.80/4.80* 4.70/4.70* 4.59/4.70* Ciecz Ø mm Gaz Ø mm Gaz HR Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x2 scroll x2 scroll x2 scroll x2 scroll x2 scroll x2 Napełnienie fabryczne kg tco2e Typ R410A R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm 1295 x 1695 x x 1695 x x 1795 x x 1795 x x 1795 x x 1795 x 765 Waga kg Zakres temperatur pracy jednostki Chłodzenie ºC -15 ~ ~ ~ ~ ~ ~ 48 zewnętrznej* 4) Grzanie ºC -25 ~ ~ ~ ~ ~ ~ 24 Długość czynna instalacji* 4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew* 4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew* 4) Maks. m

44 DVM S HR PREMIUM COMPACT ZESPOŁY AGREGATÓW Model Moc nominalna HP DVM S HP AM320MXVGNR1ET AM340MXVGNR1ET AM360MXVGNR1ET AM380MXVGNR1ET AM400MXVGNR1ET AM420MXVGNR1ET Modele bazowe AM120JXVHGR/EU AM200JXVHGR/ET AM120JXVHGR/EU AM220JXVHGR/ET AM140JXVHGR/ET AM220JXVHGR/ET AM160JXVHGR/ET AM220JXVHGR/ET AM180JXVHGR/ET AM220JXVHGR/ET AM200JXVHGR/ET AM220JXVHGR/ET Chłodzenie* 1) kw Grzanie* 2) kw Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER ESEER Grzanie COP Ciecz Ø mm Gaz Ø mm Gaz HR Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min x2 290 x2 Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x3 scroll x3 scroll x3 scroll x4 scroll x4 scroll x4 Napełnienie fabryczne kg x2 tco2e Typ R410A R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm (880 x 1695 x 765) + (1295 x 1695 x 765) (880 x 1695 x 765) + (1295 x 1695 x 765) (1295 x 1695 x 765) x2 (1295 x 1695 x 765) x2 (1295 x 1695 x 765) x2 (1295 x 1695 x 765) x2 Waga kg x2 Zakres temperatur pracy jednostki Chłodzenie ºC -15 ~ ~ ~ ~ ~ ~ 48 zewnętrznej* 4) Grzanie ºC -25 ~ ~ ~ ~ ~ ~ 24 Długość czynna instalacji* 4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew* 4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew* 4) Maks. m Model Moc nominalna HP DVM S HP AM440MXVGNR1ET AM460MXVGNR1ET AM480MXVGNR1ET AM500MXVGNR1ET AM520MXVGNR1ET AM540MXVGNR1ET Modele bazowe AM140JXVHGR/ET AM300MXVANR/ET AM160JXVHGR/ET AM300MXVANR/ET AM180JXVHGHR/ET AM300MXVANR/ET AM200JXVHGR/ET AM300MXVANR/ET AM220JXVHGR/ET AM300MXVANR/ET AM240MXVGNR/ET AM300MXVANR/ET Chłodzenie* 1) kw Grzanie* 2) kw Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER ESEER Grzanie COP Ciecz Ø mm Gaz Ø mm Gaz HR Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min x2 Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x3 scroll x4 scroll x4 scroll x4 scroll x4 scroll x4 Napełnienie fabryczne kg x2 tco2e Typ R410A R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm (1295 x 1695 x 765) + (1295 x 1795 x 765) (1295 x 1695 x 765) + (1295 x 1795 x 765) (1295 x 1695 x 765) + (1295 x 1795 x 765) (1295 x 1695 x 765) + (1295 x 1795 x 765) (1295 x 1695 x 765) + (1295 x 1795 x 765) (1295 x 1795 x 765) x2 Waga kg Zakres temperatur pracy jednostki Chłodzenie ºC -15 ~ ~ ~ ~ ~ ~ 48 zewnętrznej* 4) Grzanie ºC -25 ~ ~ ~ ~ ~ ~ 24 Długość czynna instalacji* 4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew* 4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew* 4) Maks. m Dane techniczne 137

45 04 JEDNOSTKI ZEWNĘTRZNE DVM S HR PREMIUM COMPACT ZESPOŁY AGREGATÓW Model Moc nominalna HP DVM S HP AM560MXVGNR1ET AM580MXVGNR1ET AM600MXVGNR1ET AM620MXVGNR1ET AM640MXVGNR1ET AM660MXVGNR1ET Modele bazowe AM260MXVGNR/ET AM300MXVANR/ET AM280MXVGNR/ET AM300MXVANR/ET AM300MXVANR/ET AM300MXVANR/ET AM120JXVHGR/EU AM120JXVHGR/EU AM140JXVHGR/ET AM200JXVHGR/ET AM220JXVHGR/ET AM220JXVHGR/ET AM300MXVANR/ET AM300MXVANR/ET AM300MXVANR/ET Chłodzenie* 1) kw Grzanie* 2) kw Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER ESEER Grzanie COP Ciecz Ø mm Gaz Ø mm Gaz HR Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min 340 x2 340 x2 340 x Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x4 scroll x4 scroll x4 scroll x5 scroll x5 scroll x5 Napełnienie fabryczne kg 14.0 x x x tco2e Typ R410A R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm (1295 x 1795 x 765) x2 (1295 x 1795 x 765) x2 (1295 x 1795 x 765) x2 (880 x 1695 x 765) + (1295 x 1695 x 765) + (1295 x 1795 x 765) (880 x 1695 x 765) + (1295 x 1695 x 765) + (1295 x 1795 x 765) (1295 x 1695 x 765)x2 + (1295 x 1795 x 765) Waga kg 358.0x x x Zakres temperatur pracy jednostki Chłodzenie ºC -15 ~ ~ ~ ~ ~ ~ 48 zewnętrznej* 4) Grzanie ºC -25 ~ ~ ~ ~ ~ ~ 24 Długość czynna instalacji* 4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew* 4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew* 4) Maks. m Model Moc nominalna HP DVM S HP AM680MXVGNR1ET AM700MXVGNR1ET AM720MXVGNR1ET AM740MXVGNR1ET AM760MXVGNR1ET AM780MXVGNR1ET Modele bazowe AM160JXVHGR/ET AM180JXVHGR/ET AM200JXVHGR/ET AM220JXVHGR/ET AM220JXVHGR/ET AM200JXVHGR/ET AM220JXVHGR/ET AM220JXVHGR/ET AM220JXVHGR/ET AM220JXVHGR/ET AM240MXVGNR/ET AM260MXVGNR/ET AM300MXVANR/ET AM300MXVANR/ET AM300MXVANR/ET AM300MXVANR/ET AM300MXVANR/ET AM300MXVANR/ET Chłodzenie* 1) kw Grzanie* 2) kw Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER ESEER Grzanie COP Ciecz Ø mm Gaz Ø mm Gaz HR Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min x x x x x2 Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x6 scroll x6 scroll x6 scroll x6 scroll x6 scroll x6 Napełnienie fabryczne kg x x x x2 tco2e Typ R410A R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm (1295 x 1695 x 765)x2 + (1295 x 1795 x 765) (1295 x 1695 x 765)x2 + (1295 x 1795 x 765) (1295 x 1695 x 765)x2 + (1295 x 1795 x 765) (1295 x 1695 x 765)x2 + (1295 x 1795 x 765) (1295 x 1695 x 765) + (1295 x 1795 x 765)x2 (1295 x 1695 x 765) + (1295 x 1795 x 765)x2 Waga kg x x x2 Zakres temperatur pracy jednostki Chłodzenie ºC -15 ~ ~ ~ ~ ~ ~ 48 zewnętrznej* 4) Grzanie ºC -25 ~ ~ ~ ~ ~ ~ 24 Długość czynna instalacji* 4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew* 4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew* 4) Maks. m

46 DVM S HR PREMIUM COMPACT ZESPOŁY AGREGATÓW Model Moc nominalna HP DVM S HP AM800MXVGNR1ET AM820MXVGNR1ET AM840MXVGNR1ET AM860MXVGNR1ET AM880MXVGNR1ET AM900MXVGNR1ET Modele bazowe AM220JXVHGR/ET AM220JXVHGR/ET AM240MXVGNR/ET AM260MXVGNR/ET AM280MXVGNR/ET AM300MXVANR/ET AM280MXVGNR/ET AM300MXVANR/ET AM300MXVANR/ET AM300MXVANR/ET AM300MXVANR/ET AM300MXVANR/ET AM300MXVANR/ET AM300MXVANR/ET AM300MXVANR/ET AM300MXVANR/ET AM300MXVANR/ET AM300MXVANR/ET Chłodzenie* 1) kw Grzanie* 2) kw Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER ESEER Grzanie COP Ciecz Ø mm Gaz Ø mm Gaz HR Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min x x2 340x3 340x3 340x3 340x3 Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x6 scroll x6 scroll x6 scroll x6 scroll x6 scroll x6 Napełnienie fabryczne kg x x2 14.0x3 14.0x3 14.0x3 14.0x3 tco2e Typ R410A R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm (1295 x 1695 x 765) + (1295 x 1795 x 765)x2 (1295 x 1695 x 765) + (1295 x 1795 x 765)x2 (1295 x 1795 x 765)x3 (1295 x 1795 x 765)x3 (1295 x 1795 x 765)x3 (1295 x 1795 x 765)x3 Waga kg x x x x x x3 Zakres temperatur pracy jednostki Chłodzenie ºC -15 ~ ~ ~ ~ ~ ~ 48 zewnętrznej* 4) Grzanie ºC -25 ~ ~ ~ ~ ~ ~ 24 Długość czynna instalacji* 4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew* 4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew* 4) Maks. m Section B-B 765 [2-6 ] Pitch of foundation bolt holes 1150 [3-9 1/4 ] 4-20 x 12 SLOT HOLE Foundation bolt holes 761 [2-6 ] Pitch of foundation bolt holes 173 [6 3/4 ] 123 B [4 1/2 ] Detail A 156 [6 1/4 ] 227 [9 ] 262 [10 1/4 ] B Dane techniczne 241 [9 1/2 ] 1795 [5-10 3/4 ] A [2-1/2 ] 803 [2-7 1/2 ] 110 [4 1/4 ] [8 ] [2-1/2 ] [3 ] 1295 [4-3 ] 115 [4 1/2 ] 179 [7 ] NOTE Systemy 1. Detail klimatyzacji A and SAMSUNG SECTION 2017 B-B indicate the dimentsion after fixing the attached piping. 2. Item 4-7 : Knock-out hole. 3. View C indicate the dimension of kock-out hole(bottom). 4. Pipe [Ф, mm(inch)] : Brazing connection C 139 View C

47 04 JEDNOSTKI ZEWNĘTRZNE DVM S HR PREMIUM HIGH EFFICIENCY ZESPOŁY AGREGATÓW Model Moc nominalna HP DVM S HP AM220MXVGNR2ET AM240MXVGNR2ET AM260MXVGNR2ET AM280MXVGNR2ET AM300MXVGNR2ET AM320MXVGNR2ET Modele bazowe AM100JXVHGR/EU AM120JXVHGR/EU AM120JXVHGR/EU AM120JXVHGR/EU AM080JXVHGR/EU AM180JXVHGR/ET AM080JXVHGR/EU AM200JXVHGR/ET AM120JXVHGR/EU AM180JXVHGR/ET AM140JXVHGR/ET AM180JXVHGR/ET Chłodzenie* 1) kw Grzanie* 2) kw Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER ESEER Grzanie COP Ciecz Ø mm Gaz Ø mm Gaz HR Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min x Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x2 scroll x2 scroll x3 scroll x3 scroll x3 scroll x3 Napełnienie fabryczne kg 6.5x2 6.5x tco2e Typ R410A R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm (880 x 1695 x 765) x2 (880 x 1695 x 765) x2 (880 x 1695 x 765) + ( ) (880 x 1695 x 765) + ( ) (880 x 1695 x 765) + ( ) ( ) x 2 Waga kg 200.5x x Zakres temperatur pracy jednostki Chłodzenie ºC -15 ~ ~ ~ ~ ~ ~ 48 zewnętrznej* 4) Grzanie ºC -25 ~ ~ ~ ~ ~ ~ 24 Długość czynna instalacji* 4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew* 4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew* 4) Maks. m Model Moc nominalna HP DVM S HP AM340MXVGNR2ET AM360MXVGNR2ET AM380MXVGNR2ET AM400MXVGNR2ET AM420MXVGNR2ET AM440MXVGNR2ET Modele bazowe AM080JXVHGR/EU AM080JXVHGR/EU AM180JXVHGR/ET AM180JXVHGR/ET AM080JXVHGR/EU AM080JXVHGR/EU AM080JXVHGR/EU AM180JXVHGR/ET AM180JXVHGR/ET AM200JXVHGR/ET AM140JXVHGR/ET AM140JXVHGR/ET AM180JXVHGR/ET AM180JXVHGR/ET AM200JXVHGR/ET AM180JXVHGR/ET Chłodzenie* 1) kw Grzanie* 2) kw Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER ESEER Grzanie COP Ciecz Ø mm Gaz Ø mm Gaz HR Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min 170x x2 290x x2 Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x4 scroll x4 scroll x4 scroll x4 scroll x4 scroll x5 Napełnienie fabryczne kg 6.5x x x2 tco2e Typ R410A R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm (880 x 1695 x 765)x2 + ( ) ( )x2 ( )x2 (880 x 1695 x 765) + ( )x2 (880 x 1695 x 765) + ( )x2 (880 x 1695 x 765) + ( )x2 Waga kg 200.5x x x2 Zakres temperatur pracy jednostki Chłodzenie ºC -15 ~ ~ ~ ~ ~ ~ 48 zewnętrznej* 4) Grzanie ºC -25 ~ ~ ~ ~ ~ ~ 24 Długość czynna instalacji* 4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew* 4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew* 4) Maks. m

48 DVM S HR PREMIUM HIGH EFFICIENCY ZESPOŁY AGREGATÓW Model Moc nominalna HP DVM S HP AM460MXVGNR2ET AM480MXVGNR2ET AM500MXVGNR2ET AM520MXVGNR2ET AM540MXVGNR2ET AM560MXVGNR2ET Modele bazowe AM080JXVHGR/EU AM080JXVHGR/EU AM140JXVHGR/ET AM080JXVHGH/EU AM080JXVHGH/EU AM120JXVHGR/EU AM180JXVHGR/ET AM200JXVHGR/ET AM180JXVHGR/ET AM180JXVHGH/ET AM200JXVHGH/ET AM180JXVHGR/ET AM200JXVHGR/ET AM200JXVHGR/ET AM180JXVHGR/ET AM260MXVGNR/ET AM260MXVGNR/ET AM260MXVGNR/ET Chłodzenie* 1) kw Grzanie* 2) kw Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER ESEER Grzanie COP Ciecz Ø mm Gaz Ø mm Gaz HR Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min x x x Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x5 scroll x5 scroll x5 scroll x5 scroll x5 scroll x5 Napełnienie fabryczne kg x x tco2e Typ R410A R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm (880 x 1695 x 765) + ( )x2 (880 x 1695 x 765) + ( )x2 ( )x3 (880 x 1695 x 765) + (1295 x 1695 x 765) + (1295 x 1795 x 765) (880 x 1695 x 765) + (1295 x 1695 x 765) + (1295 x 1795 x 765) (880 x 1695 x 765) + (1295 x 1695 x 765) + (1295 x 1795 x 765) Waga kg x Zakres temperatur pracy jednostki Chłodzenie ºC -15 ~ ~ ~ ~ ~ ~ 48 zewnętrznej* 4) Grzanie ºC -25 ~ ~ ~ ~ ~ ~ 24 Długość czynna instalacji* 4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew* 4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew* 4) Maks. m Model Moc nominalna HP DVM S HP AM580MXVGNR2ET AM600MXVGNR2ET AM620MXVGNR2ET AM640MXVGNR2ET AM660MXVGNR2ET AM680MXVGNR2ET Modele bazowe AM080JXVHGR/EU AM180JXVHGR/ET AM080JXVHGR/EU AM080JXVHGR/EU AM120JXVHGR/EU AM140JXVHGR/ET AM240MXVGNR/ET AM180JXVHGR/ET AM180JXVHGR/ET AM180JXVHGR/ET AM180JXVHGR/ET AM180JXVHGR/ET AM260MXVGNR/ET AM260MXVGNR/ET AM180JXVHGR/ET AM180JXVHGR/ET AM180JXVHGR/ET AM180JXVHGR/ET AM180JXVHGR/ET AM200JXVHGR/ET AM180JXVHGR/ET AM180JXVHGR/ET Chłodzenie* 1) kw Grzanie* 2) kw Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER ESEER Grzanie COP Ciecz Ø mm Gaz Ø mm Gaz HR Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min x2 290x x x x x x3 Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x5 scroll x6 scroll x7 scroll x7 scroll x7 scroll x7 Napełnienie fabryczne kg x2 8.4x x x x x3 tco2e Typ R410A R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm (880 x 1695 x 765) + (1295 x 1795 x 765)x2 (1295 x 1695 x 765)x2 + (1295 x 1795 x 765) (880 x 1695 x 765) + (1295 x 1695 x 765) x 3 (880 x 1695 x 765) + (1295 x 1695 x 765) x 3 (880 x 1695 x 765) + (1295 x 1695 x 765) x 3 (1295 x 1695 x 765) x 4 Waga kg x x x x x3 Zakres temperatur pracy jednostki Chłodzenie ºC -15 ~ ~ ~ ~ ~ ~ 48 zewnętrznej* 4) Grzanie ºC -25 ~ ~ ~ ~ ~ ~ 24 Długość czynna instalacji* 4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew* 4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew* 4) Maks. m Dane techniczne 141

49 04 JEDNOSTKI ZEWNĘTRZNE DVM S HR PREMIUM HIGH EFFICIENCY ZESPOŁY AGREGATÓW Model Moc nominalna HP DVM S HP AM700MXVGNR2ET AM720MXVGNR2ET AM740MXVGNR2ET AM760MXVGNR2ET AM780MXVGNR2ET AM800MXVGNR2ET Modele bazowe AM080JXVHGR/EU AM180JXVHGR/ET AM180JXVHGR/ET AM180JXVHGR/ET AM180JXVHGR/ET AM180JXVHGR/ET AM180JXVHGR/ET AM180JXVHGR/ET AM180JXVHGR/ET AM180JXVHGR/ET AM200JXVHGR/ET AM180JXVHGR/ET AM180JXVHGR/ET AM180JXVHGR/ET AM180JXVHGR/ET AM200JXVHGR/ET AM200JXVHGR/ET AM180JXVHGR/ET AM260MXVGNR/ET AM180JXVHGR/ET AM200JXVHGR/ET AM200JXVHGR/ET AM200JXVHGR/ET AM260MXVGNR/ET Chłodzenie* 1) kw Grzanie* 2) kw Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER ESEER Grzanie COP Ciecz Ø mm Gaz Ø mm Gaz HR Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min x x4 290x4 290x4 290x4 290x Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x7 scroll x8 scroll x8 scroll x8 scroll x8 scroll x8 Napełnienie fabryczne kg x x4 8.4x x x x3 8.4x tco2e Typ R410A R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm (1295 x 1695 x 765) x 4 (1295 x 1695 x 765) x 4 (1295 x 1695 x 765) x 4 (1295 x 1695 x 765) x 4 (1295 x 1695 x 765) x 3 + (1295 x 1795 x 765) (1295 x 1695 x 765) x 3 + (1295 x 1795 x 765) Waga kg x x x x x x Zakres temperatur pracy jednostki Chłodzenie ºC -15 ~ ~ ~ ~ ~ ~ 48 zewnętrznej* 4) Grzanie ºC -25 ~ ~ ~ ~ ~ ~ 24 Długość czynna instalacji* 4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew* 4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew* 4) Maks. m Model Moc nominalna HP DVM S HP AM820MXVGNR2ET AM840MXVGNR2ET AM860MXVGNR2ET AM880MXVGNR2ET AM900MXVGNR2ET Modele bazowe AM180JXVHGR/ET AM180JXVHGR/ET AM180JXVHGR/ET AM180JXVHGR/ET AM180JXVHGR/ET AM180JXVHGR/ET AM200JXVHGR/ET AM200JXVHGR/ET AM200JXVHGR/ET AM200JXVHGR/ET AM200JXVHGR/ET AM200JXVHGR/ET AM220JXVHGR/ET AM240MXVGNR/ET AM260MXVGNR/ET AM260MXVGNR/ET AM260MXVGNR/ET AM260MXVGNR/ET AM260MXVGNR/ET AM260MXVGNR/ET Chłodzenie* 1) kw Grzanie* 2) kw Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER ESEER Grzanie COP Ciecz Ø mm Gaz Ø mm Gaz HR Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min 290x x x x x2 290x x2 Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x8 scroll x8 scroll x8 scroll x8 scroll x8 Napełnienie fabryczne kg 8.4x x x x x2 tco2e Typ R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm (1295 x 1695 x 765) x 3 + (1295 x 1795 x 765) (1295 x 1695 x 765) x 3 + (1295 x 1795 x 765) (1295 x 1695 x 765) x 3 + (1295 x 1795 x 765) (1295 x 1695 x 765) x 2 + (1295 x 1795 x 765) x 2 (1295 x 1695 x 765) x 2 + (1295 x 1795 x 765) x 2 Waga kg 302.0x x x x2 Zakres temperatur pracy jednostki Chłodzenie ºC -15 ~ ~ ~ ~ ~ 48 zewnętrznej* 4) Grzanie ºC -25 ~ ~ ~ ~ ~ 24 Długość czynna instalacji* 4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew* 4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew* 4) Maks. m

50 DVM S HP ESSENTIAL AGREGATY BAZOWE Modele Moc nominalna HP DVM S HP AM100MXVDGH/ET AM120MXVDGH/ET AM140MXVDGH/ET AM160MXVDGH/ET AM180MXVDGH/ET Chłodzenie* 1) kw 28.0/28.0* 33.6/33.6* 40.0/40.0* 45.0/45.0* 50.4/50.4* Grzanie* 2) kw 31.5/28.0* 37.8/33.6* 45.0/40.0* 50.4/45.0* 56.7/50.4* Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER 3.90/3.90* 3.59/3.59* 3.22/3.22* 3.26/3.26* 3.15/3.15* ESEER Grzanie COP 4.20/4.20* 4.10/4.10* 4.04/4.04* 3.99/3.99* 3.83/3.83* Ciecz Ø mm Gaz Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x1 scroll x1 scroll x1 scroll x1 scroll x1 Napełnienie fabryczne kg tco2e Typ R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm 880 x 1695 x x 1695 x x 1695 x x 1695 x x 1695 x 765 Waga kg Zakres temperatur pracy jednostki zewnętrznej*4) Chłodzenie ºC -5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48 Grzanie ºC -25 ~ ~ ~ ~ ~ 24 Długość czynna instalacji*4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew*4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew*4) Maks. m Dane techniczne 143

51 04 JEDNOSTKI ZEWNĘTRZNE DVM S HP ESSENTIAL ZESPOŁY AGREGATÓW Modele bazowe Moc nominalna HP DVM S HP AM200MXVDGH/ET AM220MXVDGH/ET AM240MXVDGH/ET AM260MXVDGH/ET AM280MXVDGH/ET AM300MXVDGH/ET Modele bazowe AM100MXVDGH/ET AM100MXVDGH/ET AM100MXVDGH/ET AM120MXVDGH/ET AM120MXVDGH/ET AM120MXVDGH/ET AM120MXVDGH/ET AM140MXVDGH/ET AM140MXVDGH/ET AM140MXVDGH/ET AM120MXVDGH/ET AM180MXVDGH/ET Chłodzenie* 1) kw Grzanie* 2) kw Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER ESEER Grzanie COP Ciecz Ø mm Gaz Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min 170x x x Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x2 scroll x2 scroll x2 scroll x2 scroll x2 scroll x2 Napełnienie fabryczne kg 5.5 x x x tco2e Typ R410A R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm (880 x 1695 x765)x2 (880 x 1695 x765) x2 (880 x 1695 x765)x2 (880 x 1695 x765) + (1295 x 1695 x 765) 1295 x 1695 x 765 (880 x 1695 x765) + (1295 x 1695 x 765) Waga kg 197.0x x x Zakres temperatur pracy jednostki Chłodzenie ºC -5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48 zewnętrznej* 4) Grzanie ºC -25 ~ ~ ~ ~ ~ ~ 24 Długość czynna instalacji* 4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew* 4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew* 4) Maks. m Modele bazowe Moc nominalna HP DVM S HP AM320MXVDGH/ET AM340MXVDGH/ET AM360MXVDGH/ET AM380MXVDGH/ET AM400MXVDGH/ET Modele bazowe AM140MXVDGH/ET AM180MXVDGH/ET AM160MXVDGH/ET AM180MXVDGH/ET AM180MXVDGH/ET AM180MXVDGH/ET AM120MXVDGH/ET AM120MXVDGH/ET AM140MXVDGH/ET AM120MXVDGH/ET AM140MXVDGH/ET AM140MXVDGH/ET Chłodzenie* 1) kw Grzanie* 2) kw Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER ESEER Grzanie COP Ciecz Ø mm Gaz Ø mm Czynnik chłodniczy* 5) Zasilanie Ø/V/Hz 3/ /50 3/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m 3 /min x2 220x x2 Spręż wentylatora Pa Poziom ciśnienia akustycznego* 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x2 scroll x2 scroll x2 scroll x3 scroll x3 Napełnienie fabryczne kg x2 8.4x2 6.5x x2 tco2e Typ R410A R410A R410A R410A R410A Wymiary netto Szer. x wys. x głęb. mm (1295x 1695 x765)x2 (1295x 1695 x765)x2 (1295x 1695 x765)x2 (880 x 1695 x765)x2 + (1295 x 1695 x 765) (880 x 1695 x765) + (1295 x 1695 x 765)x2 Waga kg Zakres temperatur pracy jednostki Chłodzenie ºC -5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48 zewnętrznej* 4) Grzanie ºC -25 ~ ~ ~ ~ ~ 24 Długość czynna instalacji* 4) Maks. m 200 (220) 200 (220) 200 (220) 200 (220) 200 (220) Różnica poziomów zew/wew* 4) Maks. m 110 (110) 110 (110) 110 (110) 110 (110) 110 (110) Różnica poziomów wew/wew* 4) Maks. m Uwagi * 1) Nominalne wydajności chłodzenia przy temperaturze wewnętrznej: 27 C (termometr suchy),19 C (termometr mokry) oraz zewnętrznej: 35 C (termometr suchy), 24 C (termometr mokry), Długość przewodów chłodniczych: 7,5 m, Różnica poziomów: 0 m. * 2) Nominalne wydajności grzania przy temperaturze wewnętrznej: 20 C (termometr suchy), 15 C (termometr mokry) oraz zewnętrznej: 7 C (termometr suchy), 6 C (termometr mokry), Długość przewodów chłodniczych: 7,5 m, Różnica poziomów: 0 m. * 3) Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Rzeczywisty poziom ciśnienia akustycznego może się różnić w zależności odwarunków instalacji. * 4) Szczegółowe warunki instalacji zawarte są w instrukcji instalacji oraz dokumentacji technicznej Zastrzega się możliwość dokonywania zmian zarówno w specyfikacji technicznej produktów, jak i w informacjach zawartych w niniejszym katalogu. 144

52 Dane techniczne 145

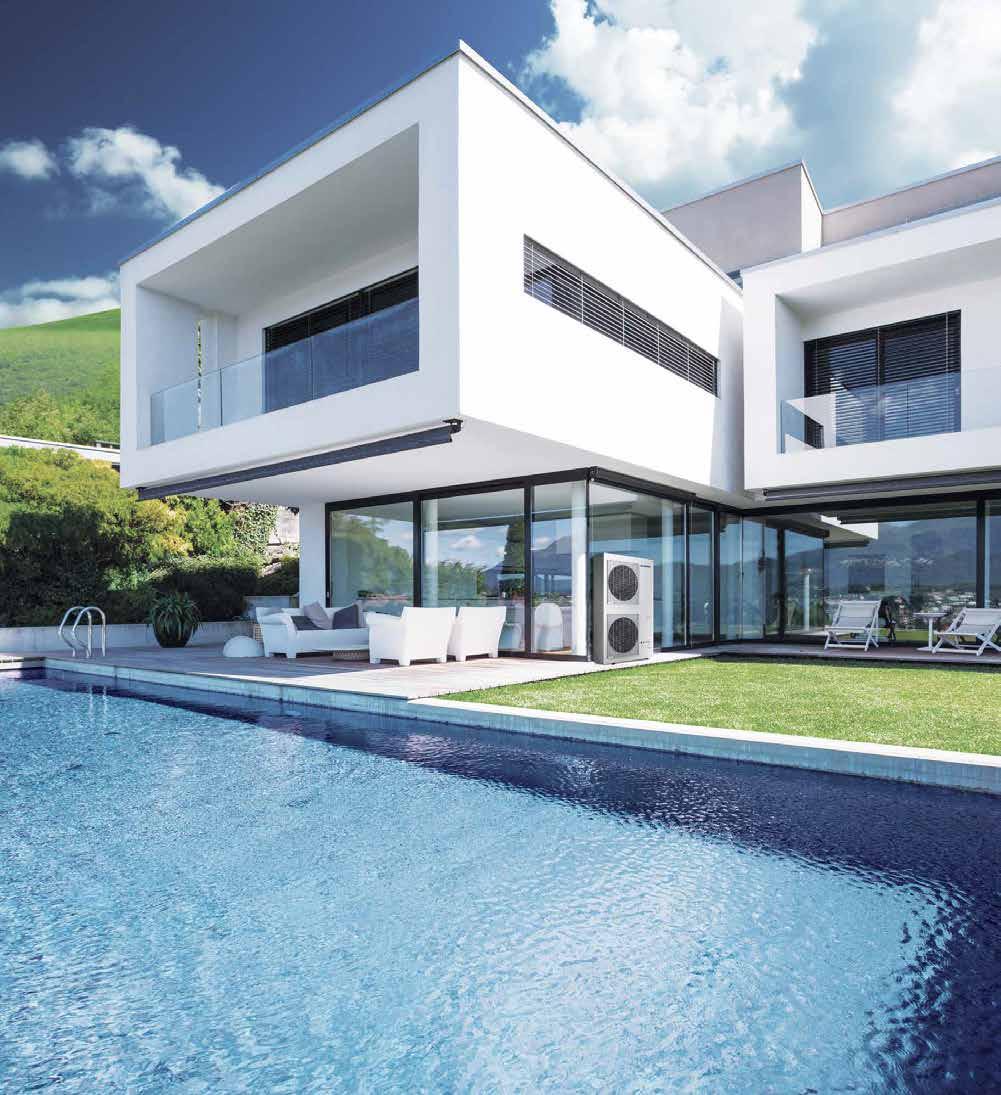

53 04 JEDNOSTKI ZEWNĘTRZNE Ekonomiczny i wydajny Najwyższa moc nominalna na rynku, 14HP Zastosowane technologie pozwalają uzyskać moc nominalną aż 14HP na bardzo małej powierzchni oraz pracę w szerokim zakresie temperatur. Bezproblemowy i elastyczny montaż Dzięki 30%* mniejszej masie i 56%* mniejszym wymiarom instalacja nie będzie stanowić najmniejszego problemu. * W porównaniu do konwencjonalnych systemów Samsung 146

54 Optymalna moc i wydajność System DVM S Eco jest rozwiązaniem łączącym zalety systemów VRF oraz multisplit. Jednostki zewnętrzne zajmują niewiele miejsca i ułatwiają montaż dzięki możliwości umieszczenia na ścianie budynku. Rozwiązania instalacyjne zaczerpnięte z systemów DVM S pozwalają zredukować przestrzeń potrzebną na przeprowadzenie instalacji chłodniczej. Nowy DVM S Eco Dotychczas Wysoka wydajność energetyczna Technologie DVM S Eco wykorzystuje rotacyjną sprężarkę inwerterową z silnikiem BLDC, która oferuje wysoką efektywność energetyczną. Współczynnik EER przy obciążeniu częściowym 50% sięga 5,38. Łatwe w konserwacji DVM S Eco oferuje łatwy dostęp do sprężarki, płytki PCB po zdjęciu przedniego panelu. Dzięki temu czynności konserwacyjne są proste i nie zajmują wiele czasu. Umieszczone na płytce wyświetlacze alfanumeryczne LED pozwalają na odczytanie wszystkich mierzonych parametrów pracy układu chłodniczego oraz wprowadzanie ustawień podczas konfiguracji systemu. Swoboda projektowania System DVM S Eco umożliwia wykonanie instalacji o długości linii freonowej do 160 m, przy różnicy poziomów sięgającej 50 m. Różnica poziomów jednostek wewnętrznych i zewnętrznej 50 m Czynna długość instalacji 160 m 147

55 04 JEDNOSTKI ZEWNĘTRZNE Dane techniczne Ø1, 220~240 V, 50 Hz (4/5/6 HP) Ø3, 380~415 V, 50 Hz (4/5/6/8/10/12/14 HP) NASA

56 Dane techniczne DVM S Eco NASA Model HP DVM S ECO AM040KXMDEH/EU AM040FXMDEH/EU AM040FXMDGH/EU AM050KXMDEH/EU AM050FXMDEH/EU Chłodzenie * 1) kw Grzanie * 2) kw Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Chłodzenie EER Współczynnik efektywności Chłodzenie ESEER energetycznej Grzanie COP Średnica rur instalacji Ciecz Ø, mm chłodniczej Gaz Ø, mm Zasilanie Ø/V/Hz 1/ /50 1/ /50 3/ /50 1/ /50 1/ /50 Wydajność wentylatora Maks. m3/min Spręż wentylatora Pa Poziom ciśnienia akustycznego * 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki rotacyjna rotacyjna rotacyjna rotacyjna rotacyjna Typ R410A R410A R410A R410A R410A Czynnik chłodniczy kg Napełnienie fabryczne tco2e Wymiary (szer. x wys. x głęb.) mm 940 x 998 x x 1210 x x 1210 x x 998 x x 1210 x 330 Waga kg Zakres temperatur pracy jednostki Chłodzenie ºC -5.0 ~ ~ ~ ~ ~ 48.0 zewnętrznej Grzanie ºC ~ ~ ~ ~ ~ 26.0 Długość czynna instalacji* 4) Maks. m 50 (65) 150 (175) 150 (175) 50 (65) 150 (175) Różnica poziomów zew./wew.* 4) Maks. m 30 (25) 50 (40) 50 (40) 30 (25) 50 (40) Różnica poziomów wew./wew.* 4) Maks. m Model HP DVM S ECO AM050FXMDGH/EU AM060FXMDEH/EU AM060FXMDGH/EU AM080FXMDGH/EU AM080MXMDGH/EU Chłodzenie * 1) kw Grzanie * 2) kw Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Chłodzenie EER Współczynnik efektywności Chłodzenie ESEER energetycznej Grzanie COP Średnica rur instalacji Ciecz Ø, mm chłodniczej Gaz Ø, mm Zasilanie Ø/V/Hz 3/ /50 1/ /50 3/ /50 3/ /50 3/ /50 Wydajność wentylatora Maks. m3/min Spręż wentylatora Pa Poziom ciśnienia akustycznego * 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki rotacyjna rotacyjna rotacyjna scroll rotacyjna Typ R410A R410A R410A R410A R410A Czynnik chłodniczy kg Napełnienie fabryczne tco2e Wymiary (szer. x wys. x głęb.) mm 940 x 1210 x x 1210 x x 1210 x x 1420 x x 1420 x 330 Waga kg Zakres temperatur pracy jednostki Chłodzenie ºC -5.0 ~ ~ ~ ~ ~ 48.0 zewnętrznej Grzanie ºC ~ ~ ~ ~ ~ 24.0 Długość czynna instalacji* 4) Maks. m 150 (175) 150 (175) 150 (175) 100 (130) 100 (130) Różnica poziomów zew./wew.* 4) Maks. m 50 (40) 50 (40) 50 (40) 30 (30) 30 (30) Różnica poziomów wew./wew.* 4) Maks. m Dane techniczne 149

57 04 JEDNOSTKI ZEWNĘTRZNE Dane techniczne DVM S Eco Model Wymagany wyłącznik nadprądowy Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Zasilanie Wydajność wentylatora Spręż wentylatora Poziom ciśnienia akustycznego *3) Poziom mocy akustycznej Typ sprężarki HP DVM S ECO Chłodzenie *1) Grzanie *2) Chłodzenie Grzanie Chłodzenie Grzanie MFA Chłodzenie Chłodzenie Grzanie Ciecz Gaz 10 AM100KXMDGH/EU / / scroll R410A x 1630 x ~ ~ (185) 50 (40) 50 kw kw kw kw A A A EER ESEER COP Ø, mm Ø, mm Ø/V/Hz m3/min Pa db(a) db(a) Maks. Maks. Maks. Typ Czynnik chłodniczy Napełnienie fabryczne NASA kg tco2e mm kg ºC ºC m m m 12 AM120KXMDGH/EU / / scroll R410A x 1630 x ~ ~ (185) 50 (40) Dimensional Drawing Wymiary Waga Zakres temperatur pracy jednostki zewnętrznej Długość czynna instalacji*4) Różnica poziomów zew./wew.*4) Różnica poziomów wew./wew.*4) (szer. x wys. x głęb.) Chłodzenie Grzanie Maks. Maks. Maks. 14 AM140KXMDGH/EU / / scroll R410A x 1630 x ~ ~ (185) 50 (40) 50 AM040KXMDEH/EU, AM050KXMDEH/EU Wymiary jednostki zewnętrznej (mm) Units : mm [inches] AM040KXMDEH/EU, 940 [37] 25 [1] 330 [13] AM050KXMDEH/EU 998 [39-5/16] 313 [12-5/16] [6-1/2] [24-3/8] 60[2-3/8] 17 [11/16] [1-3/16] [3-1/8] 30 [1-3/16] 88 [3-1/2] [2-5/8] 22[7/8] Rear View [15-1/8] 328 [12-7/8] [9-3/8] 183 [3-13/16] [7-3/16] 75 [2-15/16] 30 [1-3/16] 4 55 [2-3/16] 55 [2-3/16] 95 [3-3/4] 95 [3-3/4] 55 [2-3/16] 24 [15/16] 3 [3-1/8] [13-7/8] 376 [14-4/5] 218 [8-9/16] 30 37[1-7/16] 294 [11-9/16] [1-3/16] 2 52 [2-1/16] Detail for pipe position NO Description Name Refrigerant liquid pipe Refrigerant gas pipe Knockout hole for pipe intake Power wiring conduits 150 Front / Side / Rear / Bottom 106 [4-3/16]

58 4. Dimensional Drawing Wymiary jednostki zewnętrznej (mm) AM040FXMD H/EU, AM050FXMD H/EU, AM060FXMD H/EU Units : mm [inches] 25 [1] 330 [13] 940 [37] 1210 [47-5/8] 313 [12-5/16] [3-1/2] 60 [2-3/8] 17 [11/16] 55 [2-3/16] 80 [3-3/16] 80 [3-3/16] 30 [1-3/16] 67 [2-5/8] 22 [7/8] 3 37 [1-7/16] 218 [8-9/16] [16-5/16] 448 [17-5/8] 525 [20-11/16] 294 [11-9/16] 29 [1-1/8] [9-3/8] [2-15/16] 328 [12-7/8] 384 [15-1/8] [1-3/16] [3-13/16] [7-3/16] 620 [24-3/8] 6 30 [1-3/16] Dane techniczne 165 [6-1/2] [2-3/16] 95 [3-3/4] 24 [15/16] 95 [3-3/4] 55 [2-3/16] 3 Detail for Service valve position NO Description Name Refrigerant liquid pipe Refrigerant gas pipe Knockout hole for pipe intake Power wiring conduits Communication wiring conduits Drain holes Front / Side / Rear / Bottom Connect with the provided drain plug [2-1-16] 108 [4-1/4]

59 04 JEDNOSTKI ZEWNĘTRZNE 4. Dimensional Drawing Wymiary jednostki zewnętrznej (mm) Units : mm [inches] AM080 XMDGH/EU 25 [1] 330 [13] 940 [37] 1420 [55-15/16] 313 [12-5/16] 5 30 [1-3/16] 88 [3-1/2] 620 [24-3/8] 55 [2-3/16] 80 [3-3/16] 67 [7/8] 22 [2-5/8] 218 [8-9/16] 29 [1-1/8] [1-7/16] 294 [11-9/16] 80 [3-3/16] 30 [1-3/16] [3-13/16] [7-3/16] [9-3/8] [2-15/16] 328 [12-7/8] 384 [15-1/8] 165 [6-1/2] 30 [1-3/16] [2-3/16] 95 [3-3/4] 24 [15/16] 95 [3-3/4] 55 [2-3/16] Detail for Service valve position NO Name Refrigerant gas pipe Refrigerant liquid pipe Knockout hole for pipe intake Power wiring conduits Communication wiring conduits Drain holes 525 [20-11/16] 400 [15-3/4] 391 [15-3/8] 1 66 [2-9/16] 102 [4-1/16] Description Front / Side / Rear / Bottom Connect with the provided drain plug

60 4. Dimensional Drawing Units : mm [inches] Wymiary jednostki zewnętrznej (mm) AM100KXMDGH/EU, 940 [37] 520 [20-1/2] 24 [15/16] AM140KXMDGH/EU 460 [18-1/8] AM120KXMDGH/EU, 309 [12-3/16] 1630 [64-3/16] 7 51 [2] 75 [2-15/16] 60 [2-3/6] 85 [3-5/16] 108 [4-1/4] 60 [2-3/8] 30 [1-3/16] 100 [3-15/16] 5 83 [3-1/4] 24 [15/16] 17 [11/16] 56 [2-3/16] 463 [18-1/4] 520 [20-1/2] 9 74 [2-15/16] 244 [9-5/8] 403 [15-7/8] 620 [24-3/8] 27 [1-1/16] 90 [3-9/16] 48 [1-7/8] 73 [2-7/8] 8 5 Dane techniczne [13-3/4] [3-5/8] 27 [1-1/16] 60 [2-3/8] 108 [4-1/4] [7-1/8] [7-1/8] [12-13/16] 4 1 [16-15/16] 427 [16-13/16] 2 56 [2-3/16] Detail for Service valve position NO Description Name Refrigerant liquid pipe Refrigerant gas pipe Service Valve (Gas) Service Valve (Liquid) Knockout hole for pipe intake Power wiring conduits Communication wiring conduits Drain holes Knockout hole for pipe intake Front / Side / Rear Connect with the provided drain plug. Bottom [3-7/8]

61 04 JEDNOSTKI ZEWNĘTRZNE Moc wody i powietrza System DVM S Water to rozwinięcie klasycznej koncepcji systemów VRF z agregatami chłodzonymi powietrzem, który zachowuje tą samą funkcjonalność i technologie co tradycyjny system DVM S. Różnica polega na tym, iż jednostki zewnętrzne DVM S Water chłodzone są wodą dzięki czemu system można wyko- MOC rzystać w aplikacjach WODY niedostępnych do tej I pory POWIETRZA dla konwencjonalnych VRF. DVM S Water to system VRF z agregatami chłodzonymi wodą, charakteryzujący się wysoką efektywnością energetyczną w trybie chłodzenia oraz ogrzewania, niezależnie od warunków zewnętrznych. System oparty jest na pracy sprężarek inwerterowych z wtryskiem par czynnika chłodniczego i umożliwia dwustopniowy odzysk ciepła zarówno w układzie chłodniczym, jak i w pętli wodnej. Niewielkie wymiary agregatów, niska głośność oraz możliwość montażu na kondygnacji C OP 6, 1 2 wewnątrz budynku to praktyczne zalety korzystania z systemu DVM S Water. Główne cechy EER 5,83 COP 6,12 ESEER 8,23 Sprężarki inwerterowe z wtryskiem par czynnika Niewielkie wymiary umożliwiające zabudowę na kondygnacji użytkowej Niska głośność Regulacja przepływu cieczy za pomoca sygnału napięciowego 0 10 V Wysoka efektywność energetyczna i moc niezależna od warunków zewnętrznych Przystosowane do pracy z gruntowymi wymiennikami ciepła Agregaty dostępne w wersji HR (odzysk ciepła) Jednostka zewnętrzna monoblok aż do 30 HP EER 5, 8 3 ESEER 8,23 RS

62 Dwie sprężarki inwerterowe (DSI) Współpraca dwóch sprężarek inwerterowych z obciążeniem częściowym zwiększa strumień masowy czynnika przy jednoczesnym ograniczeniu poboru energii elektrycznej. Dzięki zastosowaniu sprężarek SSC sezonowy współczynnik efektywności energetycznej ESEER agregatu DVM S osiąga niedostępny dotąd poziom 7,85. Sprężarki SSC Bezstopniowa liniowa regulacja mocy chłodniczej sprężarki od 14% wartości nominalnej z dokładnością 0,01 Hz. Wtrysk par czynnika chłodniczego gwarantujący niewielki spadek mocy grzewczej przy niskich temperaturach zewnętrznych. Regulacja prędkości obrotowej sprężarki aż do 8400 obr./min zwiększa stopień sprężania. Wysokie ciśnienie Niskie ciśnienie SSC x 2 = DSI *Dotyczy modelu 20 HP. Technologie Przeciwprądowy wymiennik płytowy Wymiennik płytowy umożliwia wymianę ciepła pomiędzy czynnikem chłodniczym a cieczą przepływającą przez wymiennik, która chłodzi lub dostarcza ciepło do agregatu. Ciecz Czynnik chłodniczy Ciecz Czynnik chłodniczy Wysokowydajny obieg chłodniczy z wtryskiem par czynnika chłodniczego i ekonomizerem Nowa sprężarka SSC typu scroll, pozwala połączyć energooszczędną technologię regulacji inwerterowej z międzystopniowym wtryskiem par czynnika chłodniczego. Ekonomizer użyty w systemie DVM S, podnosi efektywność chłodniczą współpracując ściśle z nowym typem kompresora. Port wtrysku par czynnika chłodniczego 155

63 04 JEDNOSTKI ZEWNĘTRZNE Instalacja dostosowana do potrzeb DVM S Water umożliwia wykonanie instalacji o równoważnej czynnej długości linii freonowej do 170 m (z uwzględnieniem strat miejscowych). Przewyższenie instalacji może wynieść nawet 50 m, co odpowiada orientacyjnie wysokości 16 kondygnacyjnego budynku. Agregat monoblok 30 HP Koszt instalacji wykonanej w oparciu o jednostki 20 HP jest niższy niż z wykorzystaniem dwóch mniejszych jednostek o tej samej mocy łącznej. Można też zredukować powierzchnię instalacyjną oraz ilość akcesoriów hydraulicznych. Współpraca z wymiennikami gruntowymi DVM Water umożliwia współpracę z gruntowymi wymiennikami ciepła. Dzięki takiemu rozwiązaniu możemy ograniczyć lub całkowicie wyeliminować użycie dodatkowych elementów takich jak wieża chłodnicza, kocioł czy wymiennikownia ciepła sieci miejskiej. 156

64 Wysoka wydajność Dzięki nowatorskim technologiom zastosowanym w konstukcji systemu DVM S Water oferuje on obecnie najlepsze parametry efektywności energetycznej. ESEER 8,23 EER 5,83 (EER) 6.2 Konkurencja Technologie (HP) COP 6,12 (COP) Konkurencja (HP) 157

65 04 JEDNOSTKI ZEWNĘTRZNE Autodiagnostyka i archiwizacja parametrów pracy układu chłodniczego (Backup) System DVM S Water na bieżąco monitoruje wszystkie parametry układu chłodniczego i sterowania. Jeżeli zostanie zarejestrowana odchyłka od poprawnych parametrów pracy na wyświetlaczu jednostek wewnętrznych i zewnętrznych zostanie wyświetlony komunikat z kodem błędu. Na płycie głównej agregatu zapisywane są wszystkie dane odczytywane z układu chłodniczego i sterowania z ostatnich 30 minut pracy systemu klimatyzacji. W przypadku gdy doszło do awaryjnego wyłączenia urządzenia istnieje możliwość odtworzenia nagrania wszystkich parametrów i jednoznaczne zdiagnozowanie przyczyny usterki za pomocą oprogramowania serwisowego. Wbudowany regulator przepływu cieczy 0 10V Wbudowany układ regulacji przepływu cieczy pozwala na regulację strumienia cieczy za pomocą sygnału napięciowego 0-10V w zależności od bieżącego obciążenia agregatu. Dzięki temu możemy ograniczyć zużycie energii elektrycznej przez pompy obiegu wodnego. Dwustopniowy odzysk ciepła Jednoczesna praca w trybie chłodzenia i ogrzewania system DVM S Water HR Jednostki wewnętrzne podłączone do systemu DVM S HR mogą pracować niezależnie, w tym samym momencie realizując funkcję chłodzenia lub grzania. Dodatkowo pomiędzy jednostkami wewnętrznymi w różnych strefach budynku, przekazywane jest ciepło co zwiększa efektywność energetyczną tego typu systemu w stosunku do układów z pompą ciepła. System DVM S Water HR umożliwia dodatkowo dwustopniowy odzysk ciepła zarówno w układzie chłodniczym, jak i w pętli wodnej w obrębie całego budynku. Dzięki temu ciepło odpadowe można odzyskać i wykorzystać do ogrzewania budynku w okresie grzewczym. 158

66 Dane techniczne Modele bazowe Moc nominalna HP DVM S WATER AM080MXWANR/EU AM100MXWANR/EU AM120MXWANR/EU AM200MXWANR/EU AM300KXWANR/EU Chłodzenie * 1) kw Grzanie * 2) kw NASA Chłodzenie kw Grzanie kw Chłodzenie A Grzanie A Wymagany wyłącznik nadprądowy MFA A Współczynnik efektywności energetycznej Średnica rur instalacji chłodniczej Chłodzenie EER Grzanie COP Ciecz Ø, mm Gaz Ø, mm Gaz (HR) Ø, mm Średnica rur instalacji wodnej Zasilanie/Powrót Ø, cal 1 1/4" 1 1/4" 1 1/4" 1 1/4" 1 1/8" Zasilanie Ø/V/Hz 3/ /50,60 3/ /50,60 3/ /50,60 3/ /50,60 3/ /50,60 Przepływ wody Nom. l/min Spadek ciśnienia Maks. kpa Poziom ciśnienia akustycznego * 3) Maks. db(a) Poziom mocy akustycznej Maks. db(a) Typ sprężarki scroll x 1 scroll x 1 scroll x 1 scroll x2 scroll x2 Czynnik chłodniczy Typ R410A R410A R410A R410A R410A Napełnienie fabryczne kg tco2e Wymiary (szer. x wys. x głęb.) mm 770 x 1000 x x 1000 x x 1000 x x 1000 x x 1000 x 545 Waga kg Zakres temperatur pracy jednostki zewnętrznej Chłodzenie ºC 10.0 ~ ~ ~ ~ ~ 45.0 Grzanie ºC 10.0 ~ ~ ~ ~ ~ 45.0 Długość czynna instalacji* 4) Maks. m 170 (190) 170 (190) 170 (190) 170 (190) 170 (190) Długość czynna instalacji* 4) Maks. m Różnica poziomów zew./wew.* 4) Maks. m 50 (40) 50 (40) 50 (40) 50 (40) 50 (40) Różnica poziomów wew./wew.* 4) Maks. m Dane techniczne Wymiary jednostki zewnętrznej (mm) AM080FXWANR/AM0120FXWANR AM0200FXWANR Uwagi 1) Nominalne wydajności chłodzenia przy temperaturze wewnętrznej: 27 C (termometr suchy), 19 C (termometr mokry), temperatura wody na wlocie 30 C. Długość przewodów chłodniczych: 7,5 m. Różnica poziomów: 0 m. 2) Nominalne wydajności grzania przy temperaturze wewnętrznej: 20 C (termometr suchy), 15 C (termometr mokry), temperatura wody na wlocie 20 C. Długość przewodów chłodniczych: 7,5 m. Różnica poziomów: 0 m. 3) Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Rzeczywisty poziom ciśnienia akustycznego może się różnić w zależności od warunków instalacji. 4) Szczegółowe warunki instalacji zawarte są w instrukcji instalacji oraz dokumentacji technicznej. Zastrzega się możliwość dokonywania zmian zarówno w specyfikacji technicznej produktów, jak i w informacjach zawartych w niniejszym katalogu. 159

67 04 JEDNOSTKI ZEWNĘTRZNE Jakie są główne cechy DVM Chiller? 01 Wysoka efektywność energetyczna 03 Wbudowany sterownik 02 Łatwa instalacja, oszczędność miejsca Światowej klasy efektywność energetyczna Zapewnienie wysokiej efektywności energetycznej z inwerterową sprężarką Samsung typu scroll Wbudowana wysokosprawna sprężarka BLDC Scroll Compressor Technologia wtrysku czynnika Flash Injection Fan Coil Centrala wentylacyjna Moduł hydrauliczny Flash Injection (2-stropniowy obieg sprężarkowy) Poprawa wydajności cieplnej o 7% Przy temperaturze zewnętrznej -20ºc Woda Tradycyjny wtrysk czynnika Flash Injection 160

68 Zgodnie z danymi Euroventu, DVM Chiller ESEER przewyższa konkurencję Zużycie energii zmierzone zgodnie z normą EN14511 ESEER DVM Chiller (42 kw) Producent A Technologie 3 tryby pracy do wyboru ➀ Praca rotacyjna / ➁ Praca szczytowa / ➂ Praca wysokoefekywna Praca szczytowa Praca wysokoefektywna Praca rotacyjna Praca rotacyjna ON OFF ON OFF ON OFF ON ON ON ON ON ON 161

69 04 JEDNOSTKI ZEWNĘTRZNE Dane techniczne Zewnętrzne pompy wodne 15 Hp 20 Hp 30 Hp Model AG042KSVANH/EU AG056KSVANH/EU AG070KSVANH/EU Zasilanie Φ, #, V, Hz 3,4, , 50/60 Moc grzewcza kw 42.0 / / /69.5 Pobór mocy kw / / / Osiągi (chłodzenie/grzanie) A 19.6 / / / 38.7 EER / COP W/W 3.40 / / 3.20 TBD ESEER W/W Sprężarka Typ Inverter Scroll x 2 Model DS-GB070FAVA Typ płytowy wymiennik ciepła Model CBH60x88 CBH60x120 Wymiennik ciepła po stronie wodnej Przepływ wody (IN/OUT) LPM 120 / / / 200 Ciśnienie maks. MPa 1.0 Średnica rur (In/Out) mm Q Ty EA 2 Czynnik chłodniczy Typ Napełnienie fabryczne kg R410A Waga netto kg Wymiary netto (WxHxD) mm 1795x1695x765 Zakres temp. wody Chłodzenie 0C 5 ~ 25 (Solanka: -10~25) Grzanie 0C 25 ~ 55 Zakres temp. powietrza zewn. Chłodzenie 0C -15 ~ 48 Grzanie 0C -25 ~ 35 Warunki dla chłodzenia: woda IN/OUT 12/70C, temp. powietrza zewn. 350C DB, 240C WB Warunki dla grzania: woda IN/OUT 40/450C, 7emp. powietrza zewn. 70C DB, 60C WB 162

70 Schemat instalacji sterowania DMS2.5 (MIM-D01AN) Podłączenie do 16 interfejsów FCU R1,R2 YEL RED Y-GRN YEL RED Y-GRN CN2 BLK CN2 BLK CN4 CN4 CN3 RED CN3 RED Podłączenie do 16 modułów FCU KIT F1,F2 F3,F4 F3,F4 FCU KIT (MIM-F00N) Sterownik przewodowy Sterownik chillera (MCM-A00N) Dane techniczne DVM CHILLER FCU FCU 163
