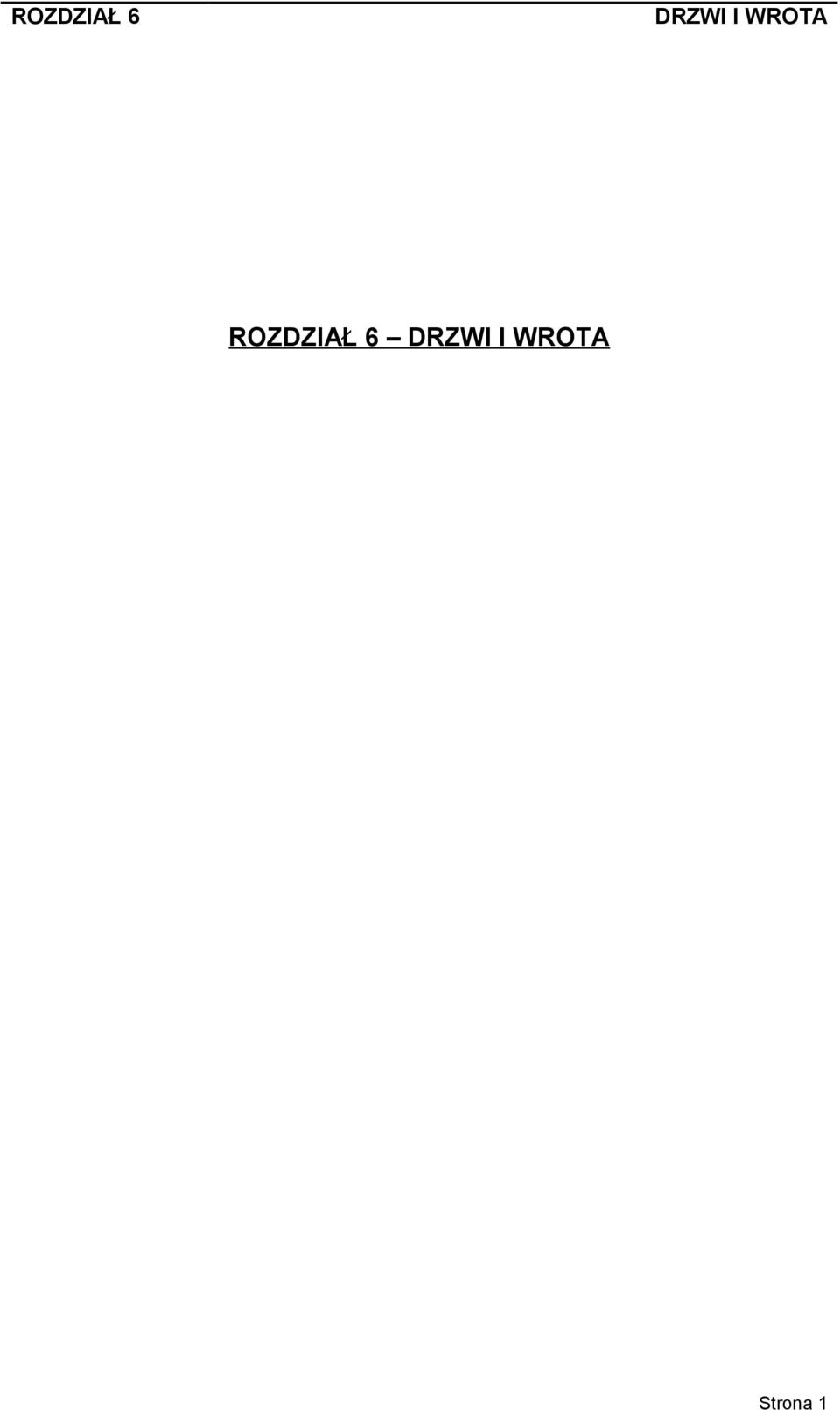

1 ROZDZIAŁ 6 DRZWI I WROTA Strona 1

2 SPIS TREŚCI D DRZWI... 3 Dw1 Drzwi wejściowe do mieszkań... 3 Dw2 Drzwi wejściowe do mieszkań o odporności ogniowej...5 Wd Drzwi aluminiowe zewnętrzne i wewnętrzne...7 Ds Drzwi stalowe zewnętrznej komory śmietnikowej...7 Dt, Dk5, Dsa Drzwi stalowe o odporności ogniowej...8 Dzs Drzwi stalowe zewnętrzne o odporności ogniowej...10 Dd Drzwi płycinowe drewniane wewnętrzne...11 Dg Drzwi ażurowe z lameli ocynkowanych wewnętrzne...13 Dk zestaw drzwiowy do klatek schodowych...14 BW Bramy wewnętrzne, segmentowa oddzielenia pożarowego...15 Strona 2

3 D DRZWI UWAGA: Wszystkie podane marki i firmy referencyjne oznaczają standard technologii wykonania. Ewentualne zamienne systemy należy skonsultować z Projektantem i Inwestorem a koszty zmian w dokumentacji projektowej ponosi Wykonawca. Wszystkie opisane kursywą elementy nie podlegają wycenie w ramach poszczególnych pozycji Dodatkowe wymagania dla drzwi opisano Wykazie stolarki i ślusarki drzwiowej. Dw1 Drzwi wejściowe do mieszkań Na wszystkich kondygnacjach mieszkalnych, oprócz parterów, we wszystkich budynkach. Poniższy rozdział opisuje wymagania dla wszystkich drzwi znajdujących się w zestawieniu stolarki drzwiowej i na rzutach w części rysunkowej. Dla dokonania oceny jakości wyrobów stolarki budowlanej należy sprawdzać: zgodność wymiarów, jakość materiałów, z których stolarka budowlana została wykonana, prawidłowość wykonania z uwzględnieniem szczegółów konstrukcyjnych, sprawność działania skrzydeł i elementów ruchomych oraz funkcjonowania okuć ich wielkości, ilości i rozmieszczenia; Dokładność wykonania ościeża powinna być zgodna z wymaganiami wykonywania robót murowych. Odległości między punktami mocowania ościeżnicy nie powinny być większe niż 75 cm, a maksymalne odległości od naroży ościeżnicy nie większe niż 30 cm. Ościeżnicę po ustawieniu do poziomu i pionu należy mocować za pomocą kotew lub haków osadzanych w murze; Ościeżnice powinny mieć zabezpieczone przed korozją biologiczną powierzchnie od strony muru. Szczeliny powstałe pomiędzy ościeżem i ościeżnicą po osadzeniu ościeżnicy w ściany zewnętrzne należy wypełnić na obwodzie materiałem izolacyjnym, dopuszczonym do wykonywania tego rodzaju robót odpornym lub zabezpieczonym przed korozją biologiczną 3 Standard wykończenia Drzwi wejściowe do lokali mieszkalnych standard odpowiadający podanej marce referencyjnej. Strona 3

4 skrzydła stalowe fornirowane wg wytycznych projektu wnętrz części wspólnych (do akceptacji Architekta); kolor wg wzornika La Porte: Mahoń krawędź skrzydła prosta - bez nacięcia na dodatkową przylgę; ościeżnica profilowa wykonana z najwyższej jakości blachy stalowej ocynkowanej i lakierowanej proszkowo na kolor biały komplet klamek z atestowanymi szyldami; uszczelka przylgowa; okucia: zawiasy, widoczne elementy zamka, klamki, wizjer ze stali nierdzewnej szczotkowanej. automatyczny próg opadowy Skrzydła i ościeżnice mają spełniać ponadto wymagania: odporność na zmianę barwy w wyniku promieniowania świetlnego; odporność na wahania temperatury zachowanie kształtu i koloru; odporność antywłamaniowa klasy C; podwyższona izolacyjność akustyczna. Wykonawca zobowiązany jest do: a) uzyskania zatwierdzenia przez Architekta założeń przyjętych do projektu wykonawczego: rodzaju, wzoru i koloru dla okleiny na skrzydłach; koloru i faktury wykończenia ościeżnic; koloru i faktury wykończenia progów; wzoru, koloru i faktury wykończenia wszystkich okuć. b) wykonania i przedstawienia do akceptacji kompletnej, wbudowanej próbki drzwi wraz z ościeżnicą, progiem, okuciami. c) przedstawienia dla wszystkich materiałów i wyrobów na własny koszt atestów potwierdzających ich parametry fizyko-chemiczne, aprobat technicznych, certyfikatów i próbek w terminie przynajmniej 30 dni przed zamierzonym wbudowaniem danego materiału lub wyrobu. 3.1 Standard akustyczny Izolacyjność akustyczna Rw 32dB. 3.2 Standard izolacyjności termicznej Współczynnik przenikania ciepła Uk 2,6W/(m2 K). 4 Ochrona antywłamaniowa Certyfikat Instytutu Mechaniki Precyzyjnej na klasę C dla kompletnego zestawu drzwiowego. Strona 4

5 5 Okucia Wszystkie okucia: klamki, szyldy, wizjery etc. oraz uchwyty do mocowania, śruby, wkręty etc. w cenie drzwi. Samozamykacze ukryte w grubości skrzydła, marka ref.: GEZE Boxer. 6 Wymagania montażu mocowanie na uchwytach systemowych; przed przystąpieniem do montażu sprawdzić czy elektryczne podłączenia zostały wykonane. 7 Marka referencyjna Drzwi wejściowe do mieszkań antywłamaniowe, ref.: La Porte lub Dierre lub równorzędne. Dw2 Drzwi wejściowe do mieszkań o odporności ogniowej W parterach wszystkich budynków na drogach ewakuacyjnych Poniższy rozdział opisuje wymagania dla wszystkich drzwi znajdujących się w zestawieniu stolarki drzwiowej i na rzutach w części rysunkowej. Dla dokonania oceny jakości wyrobów stolarki budowlanej należy sprawdzać: zgodność wymiarów, jakość materiałów, z których stolarka budowlana została wykonana, prawidłowość wykonania z uwzględnieniem szczegółów konstrukcyjnych, sprawność działania skrzydeł i elementów ruchomych oraz funkcjonowania okuć ich wielkości, ilości i rozmieszczenia; Dokładność wykonania ościeża powinna być zgodna z wymaganiami wykonywania robót murowych. Odległości między punktami mocowania ościeżnicy nie powinny być większe niż 75 cm, a maksymalne odległości od naroży ościeżnicy nie większe niż 30 cm. Ościeżnicę po ustawieniu do poziomu i pionu należy mocować za pomocą kotew lub haków osadzanych w murze; Ościeżnice powinny mieć zabezpieczone przed korozją biologiczną powierzchnie od strony muru. Szczeliny powstałe pomiędzy ościeżem i ościeżnicą po osadzeniu ościeżnicy w ściany zewnętrzne należy wypełnić na obwodzie materiałem izolacyjnym, dopuszczonym do wykonywania tego rodzaju robót odpornym lub zabezpieczonym przed korozją biologiczną. Strona 5

6 3 Standard wykończenia Drzwi wejściowe do lokali mieszkalnych standard odpowiadający podanej marce referencyjnej. Dodatkowym parametrem dla tych drzwi są wymagania dotyczące odporności ogniowej i dymoszczelnej EI 30min, odporności antywłamaniowej, izolacyjności termicznej i akustycznej. skrzydła stalowe fornirowane w kolorze szarym wg wytycznych projektu wnętrz części wspólnych (do akceptacji Architekta); kolor wg wzornika La Porte: Mahoń krawędź skrzydła prosta - bez nacięcia na dodatkową przylgę; ościeżnica profilowa wykonana z najwyższej jakości blachy stalowej ocynkowanej i lakierowane na kolor biały; komplet klamek z atestowanymi szyldami; uszczelka przylgowa; uszczelka pęczniejąca p.pożarowa; okucia: zawiasy, widoczne elementy zamka, klamki, wizjer ze stali nierdzewnej szczotkowanej. automatyczny próg opadowy Skrzydła i ościeżnice mają spełniać ponadto wymagania: odporność na zmianę barwy w wyniku promieniowania świetlnego; odporność na wahania temperatury zachowanie kształtu i koloru; odporność przeciwpożarowa i dymoszczelność EI 30min; odporność antywłamaniowa klasy C; podwyższona izolacyjność akustyczna. Wykonawca zobowiązany jest do: d) uzyskania zatwierdzenia przez Architekta założeń przyjętych do projektu wykonawczego: rodzaju, wzoru i koloru okleiny na skrzydłach; koloru i faktury wykończenia ościeżnic; koloru i faktury wykończenia progów; wzoru, koloru i faktury wykończenia wszystkich okuć. e) wykonania i przedstawienia do akceptacji kompletnej, wbudowanej próbki drzwi wraz z ościeżnicą, progiem, okuciami. f) przedstawienia dla wszystkich materiałów i wyrobów na własny koszt atestów potwierdzających ich parametry fizyko-chemiczne, aprobat technicznych, certyfikatów i próbek w terminie przynajmniej 30 dni przed zamierzonym wbudowaniem danego materiału lub wyrobu. 3.1 Standard akustyczny Izolacyjność akustyczna Rw 32dB. Strona 6

7 3.2 Standard izolacyjności termicznej Współczynnik przenikania ciepła Uk 2,6W/(m2 K). 4 Ochrona przeciwpożarowa Certfikat odporności ogniowej i dymoszczelności ITB EI 30minut. Samozamykacze ukryte w grubości skrzydła, marka ref.: GEZE Boxer. 5 Ochrona antywłamaniowa Certyfikat Instytutu Mechaniki Precyzyjnej na klasę C dla kompletnego zestawu drzwiowego. 6 Okucia Wszystkie okucia: klamki, szyldy, wizjery etc. oraz uchwyty do mocowania, śruby, wkręty etc. w cenie drzwi. Samozamykacze ukryte w grubości skrzydła, marka ref.: GEZE Boxer. 7 Wymagania montażu mocowanie na uchwytach systemowych; przed przystąpieniem do montażu sprawdzić czy elektryczne podłączenia zostały wykonane. 8 Marka referencyjna Drzwi wejściowe do mieszkań przeciwpożarowe, dymoszczelne i antywłamaniowe, ref.: La Porte lub Dierre lub równorzędne. Wd Drzwi aluminiowe zewnętrzne i wewnętrzne i opis ogólny Patrz rozdział 10 Ds Drzwi stalowe zewnętrznej komory śmietnikowej Drzwi stalowe pełne, zewnętrzne do pomieszczeń śmietnika na kondygnacji 1, zlokalizowane w przejeździe w budynku A3 Niniejszy rozdział opisuje wymagania dla wszystkich drzwi znajdujących się na arkuszu zestawczym i na rysunkach rzutów w części rysunkowej. Strona 7

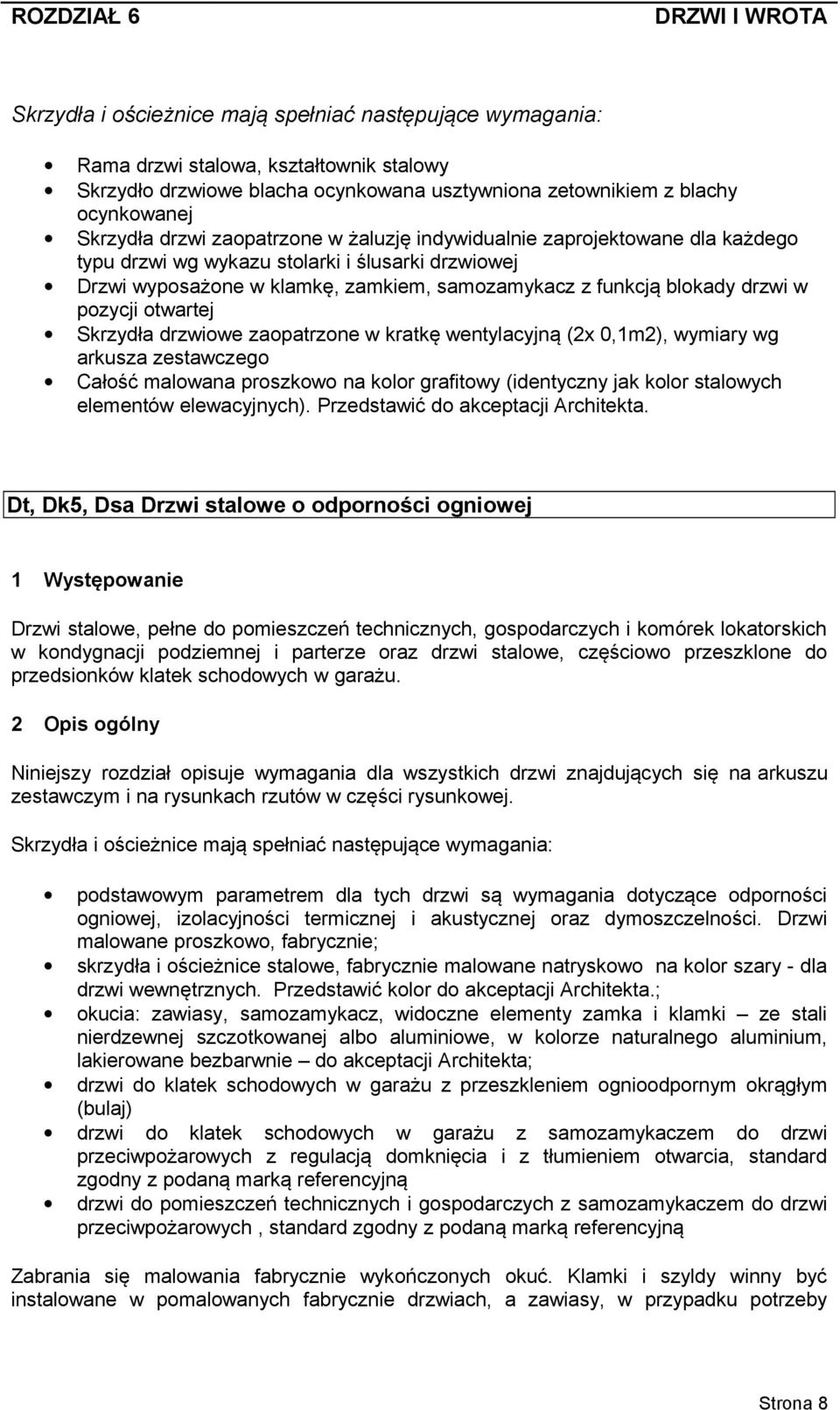

8 Skrzydła i ościeżnice mają spełniać następujące wymagania: Rama drzwi stalowa, kształtownik stalowy Skrzydło drzwiowe blacha ocynkowana usztywniona zetownikiem z blachy ocynkowanej Skrzydła drzwi zaopatrzone w żaluzję indywidualnie zaprojektowane dla każdego typu drzwi wg wykazu stolarki i ślusarki drzwiowej Drzwi wyposażone w klamkę, zamkiem, samozamykacz z funkcją blokady drzwi w pozycji otwartej Skrzydła drzwiowe zaopatrzone w kratkę wentylacyjną (2x 0,1m2), wymiary wg arkusza zestawczego Całość malowana proszkowo na kolor grafitowy (identyczny jak kolor stalowych elementów elewacyjnych). Przedstawić do akceptacji Architekta. Dt, Dk5, Dsa Drzwi stalowe o odporności ogniowej Drzwi stalowe, pełne do pomieszczeń technicznych, gospodarczych i komórek lokatorskich w kondygnacji podziemnej i parterze oraz drzwi stalowe, częściowo przeszklone do przedsionków klatek schodowych w garażu. Niniejszy rozdział opisuje wymagania dla wszystkich drzwi znajdujących się na arkuszu zestawczym i na rysunkach rzutów w części rysunkowej. Skrzydła i ościeżnice mają spełniać następujące wymagania: podstawowym parametrem dla tych drzwi są wymagania dotyczące odporności ogniowej, izolacyjności termicznej i akustycznej oraz dymoszczelności. Drzwi malowane proszkowo, fabrycznie; skrzydła i ościeżnice stalowe, fabrycznie malowane natryskowo na kolor szary - dla drzwi wewnętrznych. Przedstawić kolor do akceptacji Architekta.; okucia: zawiasy, samozamykacz, widoczne elementy zamka i klamki ze stali nierdzewnej szczotkowanej albo aluminiowe, w kolorze naturalnego aluminium, lakierowane bezbarwnie do akceptacji Architekta; drzwi do klatek schodowych w garażu z przeszkleniem ognioodpornym okrągłym (bulaj) drzwi do klatek schodowych w garażu z samozamykaczem do drzwi przeciwpożarowych z regulacją domknięcia i z tłumieniem otwarcia, standard zgodny z podaną marką referencyjną drzwi do pomieszczeń technicznych i gospodarczych z samozamykaczem do drzwi przeciwpożarowych, standard zgodny z podaną marką referencyjną Zabrania się malowania fabrycznie wykończonych okuć. Klamki i szyldy winny być instalowane w pomalowanych fabrycznie drzwiach, a zawiasy, w przypadku potrzeby Strona 8

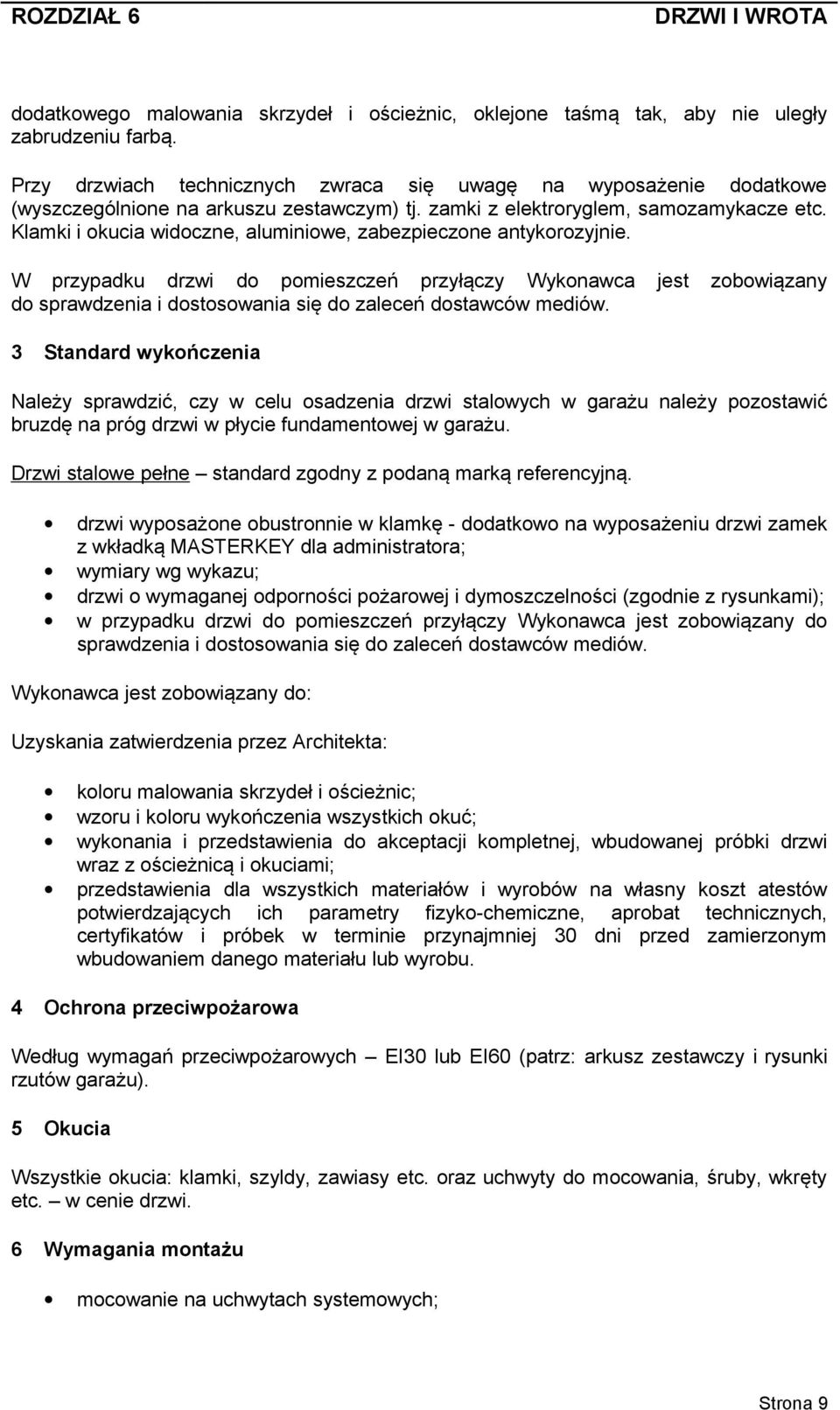

9 dodatkowego malowania skrzydeł i ościeżnic, oklejone taśmą tak, aby nie uległy zabrudzeniu farbą. Przy drzwiach technicznych zwraca się uwagę na wyposażenie dodatkowe (wyszczególnione na arkuszu zestawczym) tj. zamki z elektroryglem, samozamykacze etc. Klamki i okucia widoczne, aluminiowe, zabezpieczone antykorozyjnie. W przypadku drzwi do pomieszczeń przyłączy Wykonawca jest zobowiązany do sprawdzenia i dostosowania się do zaleceń dostawców mediów. 3 Standard wykończenia Należy sprawdzić, czy w celu osadzenia drzwi stalowych w garażu należy pozostawić bruzdę na próg drzwi w płycie fundamentowej w garażu. Drzwi stalowe pełne standard zgodny z podaną marką referencyjną. drzwi wyposażone obustronnie w klamkę - dodatkowo na wyposażeniu drzwi zamek z wkładką MASTERKEY dla administratora; wymiary wg wykazu; drzwi o wymaganej odporności pożarowej i dymoszczelności (zgodnie z rysunkami); w przypadku drzwi do pomieszczeń przyłączy Wykonawca jest zobowiązany do sprawdzenia i dostosowania się do zaleceń dostawców mediów. Wykonawca jest zobowiązany do: Uzyskania zatwierdzenia przez Architekta: koloru malowania skrzydeł i ościeżnic; wzoru i koloru wykończenia wszystkich okuć; wykonania i przedstawienia do akceptacji kompletnej, wbudowanej próbki drzwi wraz z ościeżnicą i okuciami; przedstawienia dla wszystkich materiałów i wyrobów na własny koszt atestów potwierdzających ich parametry fizyko-chemiczne, aprobat technicznych, certyfikatów i próbek w terminie przynajmniej 30 dni przed zamierzonym wbudowaniem danego materiału lub wyrobu. 4 Ochrona przeciwpożarowa Według wymagań przeciwpożarowych EI30 lub EI60 (patrz: arkusz zestawczy i rysunki rzutów garażu). 5 Okucia Wszystkie okucia: klamki, szyldy, zawiasy etc. oraz uchwyty do mocowania, śruby, wkręty etc. w cenie drzwi. 6 Wymagania montażu mocowanie na uchwytach systemowych; Strona 9

10 przed przystąpieniem do montażu sprawdzić czy elektryczne podłączenia zostały wykonane. 7 Marka referencyjna Drzwi do pomieszczeń technicznych, np.: HÖRMANN albo równoważne. Samozamykacze, ref. MERKOR, GEZE albo równoważne. Dzs Drzwi stalowe zewnętrzne o odporności ogniowej Drzwi stalowe, pełne do zespołu komórek lokatorskich dostępnych z zewnątrz budynku Niniejszy rozdział opisuje wymagania dla wszystkich drzwi znajdujących się na arkuszu zestawczym i na rysunkach rzutów w części rysunkowej. Skrzydła i ościeżnice mają spełniać następujące wymagania: podstawowym parametrem dla tych drzwi są wymagania dotyczące odporności ogniowej, izolacyjności termicznej i akustycznej oraz dymoszczelności. Całość malowana proszkowo na kolor grafitowy (identyczny jak kolor stalowych elementów elewacyjnych). Przedstawić do akceptacji Architekta. okucia: zawiasy, samozamykacz, widoczne elementy zamka i klamki ze stali nierdzewnej szczotkowanej albo aluminiowe, w kolorze naturalnego aluminium, lakierowane bezbarwnie do akceptacji Architekta; drzwi do pomieszczeń technicznych i gospodarczych z samozamykaczem do drzwi przeciwpożarowych, standard zgodny z podaną marką referencyjną Zabrania się malowania fabrycznie wykończonych okuć. Klamki i szyldy winny być instalowane w pomalowanych fabrycznie drzwiach, a zawiasy, w przypadku potrzeby dodatkowego malowania skrzydeł i ościeżnic, oklejone taśmą tak, aby nie uległy zabrudzeniu farbą. 3 Standard wykończenia Drzwi stalowe pełne standard zgodny z podaną marką referencyjną. drzwi wyposażone obustronnie w klamkę - dodatkowo na wyposażeniu drzwi zamek z wkładką MASTERKEY dla administratora; wymiary wg wykazu; drzwi o wymaganej odporności pożarowej i dymoszczelności (zgodnie z rysunkami); w przypadku drzwi do pomieszczeń przyłączy Wykonawca jest zobowiązany do sprawdzenia i dostosowania się do zaleceń dostawców mediów. Wykonawca jest zobowiązany do: Uzyskania zatwierdzenia przez Architekta: Strona 10

11 koloru malowania skrzydeł i ościeżnic; wzoru i koloru wykończenia wszystkich okuć; wykonania i przedstawienia do akceptacji kompletnej, wbudowanej próbki drzwi wraz z ościeżnicą i okuciami; przedstawienia dla wszystkich materiałów i wyrobów na własny koszt atestów potwierdzających ich parametry fizyko-chemiczne, aprobat technicznych, certyfikatów i próbek w terminie przynajmniej 30 dni przed zamierzonym wbudowaniem danego materiału lub wyrobu. 4 Ochrona przeciwpożarowa Według wymagań przeciwpożarowych EI60 (patrz: arkusz zestawczy i rysunki rzutów garażu). 5 Okucia Wszystkie okucia: klamki, szyldy, zawiasy etc. oraz uchwyty do mocowania, śruby, wkręty etc. w cenie drzwi. 6 Wymagania montażu mocowanie na uchwytach systemowych; 7 Marka referencyjna Drzwi do pomieszczeń technicznych, np.: HÖRMANN albo równoważne. Samozamykacze, ref. MERKOR, GEZE albo równoważne. Dd Drzwi płycinowe drewniane wewnętrzne Drzwi wejściowe do komórek lokatorskich na parterze, drzwi wewnętrzne w pomieszczeniach ochrony. Niniejszy rozdział opisuje wymagania dla wszystkich drzwi znajdujących się na arkuszu zestawczym i na rysunkach rzutów w części rysunkowej. Skrzydła mają spełniać następujące wymagania: rama drewniana, z wypełnieniem z płyty wiórowej laminowanej (kolor do akceptacji Architekta). Ościeżnice mają spełniać następujące wymagania: ościeżnica drewniane, laminowane (kolor wg RAL do akceptacji Architekta ; Strona 11

12 okucia: zawiasy, samozamykacz, widoczne elementy zamka i klamki aluminiowe, w kolorze naturalnego aluminium, lakierowane bezbarwnie do akceptacji Architekta. ościeżnica drzwi komórek lokatorskich stalowa, (kolor do akceptacji Architekta). Zabrania się malowania fabrycznie wykończonych okuć. Klamki i szyldy winny być instalowane w pomalowanych fabrycznie drzwiach, a zawiasy, w przypadku potrzeby dodatkowego malowania skrzydeł i ościeżnic, oklejone taśmą tak, aby nie uległy zabrudzeniu farbą. Klamki i okucia widoczne, aluminiowe, zabezpieczone antykorozyjnie. Należy przewidzieć odpowiednie akcesoria (wg wykazu) takie jak podcięcia wentylacyjne, lub tuleje. 3 Standard wykończenia Drzwi płycinowe pełne (alternatywnie: drzwi komórek lokatorskich blaszane) standard zgodny z podaną marką referencyjną. drzwi wyposażone obustronnie w klamkę - dodatkowo na wyposażeniu drzwi zamek z wkładką MASTERKEY dla administratora, z blokada łazienkową w drzwiach do pom. wc i łazienek; wymiary wg wykazu; kratki wentylacyjne wg wykazu. Wykonawca jest zobowiązany do: Uzyskania zatwierdzenia przez Architekta założeń przyjętych do projektu wykonawczego: koloru malowania skrzydeł i ościeżnic; wzoru i koloru wykończenia wszystkich okuć; wykonania i przedstawienia do akceptacji kompletnej, wbudowanej próbki drzwi wraz z ościeżnicą i okuciami; przedstawienia dla wszystkich materiałów i wyrobów na własny koszt atestów potwierdzających ich parametry fizyko-chemiczne, aprobat technicznych, certyfikatów i próbek w terminie przynajmniej 30 dni przed zamierzonym wbudowaniem danego materiału lub wyrobu. 4 Ochrona przeciwpożarowa Brak. 5 Okucia Wszystkie okucia: klamki, szyldy, zawiasy etc. oraz uchwyty do mocowania, śruby, wkręty etc. w cenie drzwi. 6 Wymagania montażu Strona 12

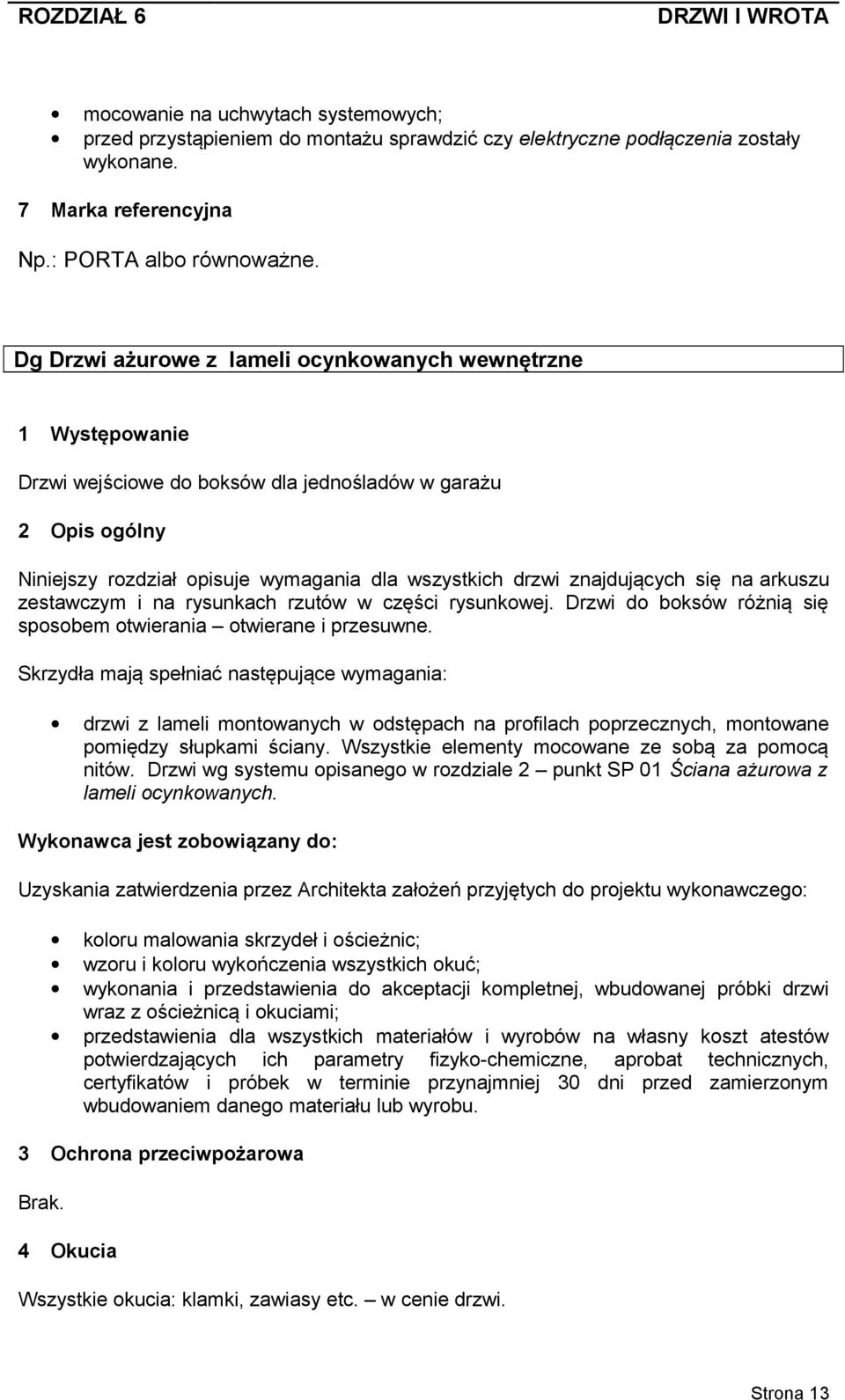

13 mocowanie na uchwytach systemowych; przed przystąpieniem do montażu sprawdzić czy elektryczne podłączenia zostały wykonane. 7 Marka referencyjna Np.: PORTA albo równoważne. Dg Drzwi ażurowe z lameli ocynkowanych wewnętrzne Drzwi wejściowe do boksów dla jednośladów w garażu Niniejszy rozdział opisuje wymagania dla wszystkich drzwi znajdujących się na arkuszu zestawczym i na rysunkach rzutów w części rysunkowej. Drzwi do boksów różnią się sposobem otwierania otwierane i przesuwne. Skrzydła mają spełniać następujące wymagania: drzwi z lameli montowanych w odstępach na profilach poprzecznych, montowane pomiędzy słupkami ściany. Wszystkie elementy mocowane ze sobą za pomocą nitów. Drzwi wg systemu opisanego w rozdziale 2 punkt SP 01 Ściana ażurowa z lameli ocynkowanych. Wykonawca jest zobowiązany do: Uzyskania zatwierdzenia przez Architekta założeń przyjętych do projektu wykonawczego: koloru malowania skrzydeł i ościeżnic; wzoru i koloru wykończenia wszystkich okuć; wykonania i przedstawienia do akceptacji kompletnej, wbudowanej próbki drzwi wraz z ościeżnicą i okuciami; przedstawienia dla wszystkich materiałów i wyrobów na własny koszt atestów potwierdzających ich parametry fizyko-chemiczne, aprobat technicznych, certyfikatów i próbek w terminie przynajmniej 30 dni przed zamierzonym wbudowaniem danego materiału lub wyrobu. 3 Ochrona przeciwpożarowa Brak. 4 Okucia Wszystkie okucia: klamki, zawiasy etc. w cenie drzwi. Strona 13

14 5 Marka referencyjna Janus&Janus Dk zestaw drzwiowy do klatek schodowych Zestaw drzwiowy z profili stalowych do klatek schodowych we wszystkich budynkach na kondygnacjach nadziemnych, składający się ze skrzydeł drzwiowych i nadświetla lub tylko skrzydeł drzwiowych cały zestaw o odporności EI30. Niniejszy rozdział opisuje wymagania dla wszystkich drzwi znajdujących się na arkuszu zestawczym i na rysunkach rzutów w części rysunkowej. Skrzydła i ościeżnice mają spełniać następujące wymagania: podstawowym parametrem dla tych drzwi są wymagania dotyczące odporności ogniowej oraz dymoszczelności. skrzydła i ościeżnice z profili stalowych izolowanych termicznie, malowane fabrycznie na kolor szary (identyczny jak kolor drzwi wejściowe do lokali mieszkalnych wg wytycznych projektu aranżacji części wspólnych) Przedstawić kolor do akceptacji Architekta.); przeszklenia ze szkła o odporności ogniowej EI30 okucia: zawiasy, widoczne elementy zamka i klamki ze stali szlachetnej, zgodne z podaną marką referencyjną do akceptacji Architekta; samozamykacz do drzwi przeciwpożarowych z regulacją domknięcia i z tłumieniem otwarcia, standard zgodny z podaną marką referencyjną Zabrania się malowania wykończonych okuć. Klamki i szyldy winny być instalowane w pomalowanych fabrycznie drzwiach, a zawiasy, w przypadku potrzeby dodatkowego malowania skrzydeł i ościeżnic, oklejone taśmą tak, aby nie uległy zabrudzeniu farbą. 3 Standard wykończenia Drzwi stalowe przeszklone standard zgodny z podaną marką referencyjną. drzwi wyposażone obustronnie w klamkę - dodatkowo na wyposażeniu drzwi zamek z wkładką MASTERKEY dla administratora; wymiary wg wykazu; drzwi o wymaganej odporności pożarowej i dymoszczelności (zgodnie z wykazem i rysunkami); Wykonawca jest zobowiązany do: Uzyskania zatwierdzenia przez Architekta: koloru malowania skrzydeł i ościeżnic; Strona 14

15 wzoru i koloru wykończenia wszystkich okuć; wykonania i przedstawienia do akceptacji kompletnej, wbudowanej próbki drzwi wraz z ościeżnicą i okuciami; przedstawienia dla wszystkich materiałów i wyrobów na własny koszt atestów potwierdzających ich parametry fizyko-chemiczne, aprobat technicznych, certyfikatów i próbek w terminie przynajmniej 30 dni przed zamierzonym wbudowaniem danego materiału lub wyrobu. 4 Ochrona przeciwpożarowa Według wymagań przeciwpożarowych (patrz: wykaz ślusarki drzwiowej i rysunki rzutów ). 5 Okucia Wszystkie okucia: klamki, samozamykacze, zawiasy etc. oraz uchwyty do mocowania, kołki rozporowe, śruby, wkręty etc. w cenie drzwi. 6 Wymagania montażu mocowanie do ścian z cegły pełnej lub żelbetowej za pomocą uchwytów lub kołków rozporowych o wymiarach i rozstawie zgodnych z aprobatą techniczną lub wg zaleceń producenta 7 Marka referencyjna Zestawy drzwiowe z profili stalowych np.: JANSEN Koenigstahl albo równoważne. Okucia, samozamykacze np.: DORMA, GEZE albo równoważne. BW Bramy wewnętrzne, segmentowa oddzielenia pożarowego Bramy oddzielenia pożarowego występują w garażu na poziomie 01, gdzie oddzielają poszczególne strefy pożarowe garażu wyznaczone podziałem inwestycji na etapy. W ścianach garażu pierwszej fazy realizacji wykonano otwory pod bramy przeciwpożarowe rozdzielające strefy garażu. Otwory te zabezpieczono elementami żelbetowymi zasłaniającymi otwory bram. Elementy te są przeznaczone do rozbiórki. Bramy, o wymaganej odporności ogniowej, zamykane automatycznie jedynie w przypadku pożaru, wyposażone w układ sterowania i sygnalizacji (wykrywania) pożaru zgodnie z Projektem Wykonawczym Instalacji Teletechnicznych i Elektrycznych. Brama segmentowa z blachy stalowej, malowana proszkowo w kolorze wg RAL określonym przez Architekta, szerokości w/g wykazu; konstrukcja mocowana do ścian żelbetowych; Wypełnienie segmentów z wełny mineralnej; Strona 15
