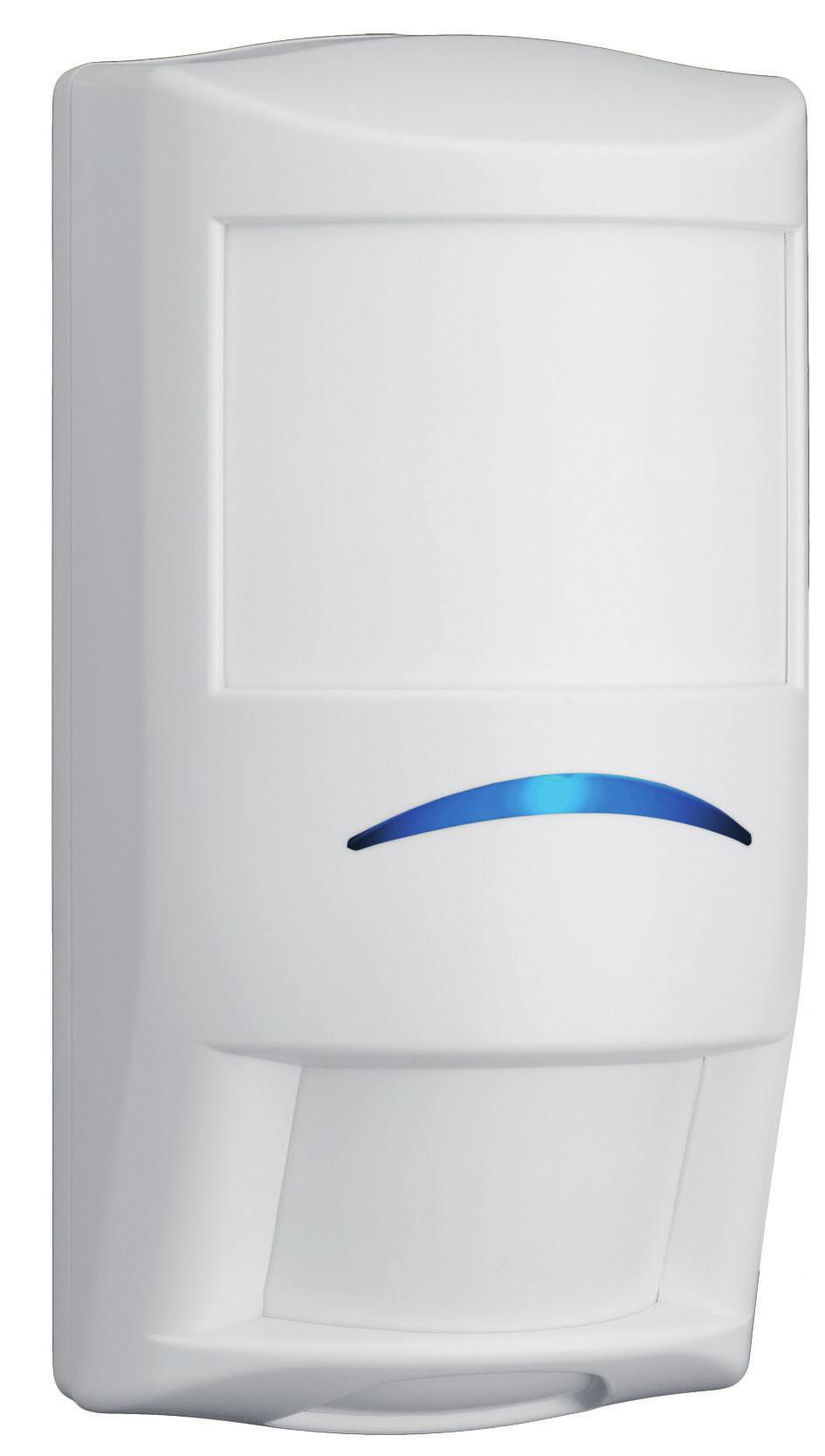

1 Systemy sygnalizacji włamania i napad Czjki rch TriTech+ Professional Series Czjki rch TriTech+ Professional Series Zasięg 8 x 5 m z możliwością wybor zasięg 8 x 0 m w miejsc instalacji Zgodność z normą EN50--4, stopień Technologia przetwarzania sygnałów z kilk detektorów Trójogniskowy kład optyczny Radar Dopplerowski o reglowanym zasięg Czjki TriTech ISC-PDL-W8x Professional Series znakomicie się sprawdzają w profesjonalnych zastosowaniach wewnętrznych. Technologia przetwarzania sygnałów z kilk detektorów gwarantje generowanie alarmów na podstawie precyzyjnych informacji. Trójogniskowy kład optyczny eliminje nieciągłości zasięg i zapewnia szybkie reagowanie na obecność intrzów. Umiejętne połączenie nikalnych fnkcji w rządzeniach tej serii zwiększa skteczność wykrywania i praktycznie eliminje fałszywe alarmy. Zatrzaskowa dwczęściowa obdowa, wbdowana poziomnica pęcherzykowa, możliwość wybor wysokości montaż i trzy opcjonalne chwyty montażowe łatwiają instalację i przyspieszają wykonanie czynności serwisowych. Podstawowe fnkcje Technologia przetwarzania sygnałów z kilk czjek Technologia przetwarzania danych z kilk czjek to nikatowe rozwiązanie polegające na zastosowani zaawansowanego algorytm programowego do zbierania sygnałów z pięci czjek: dwóch piroelektrycznych, radar o reglowanym zasięg, czjki temperatry pomieszczenia i czjki poziom światła białego. Decyzja o alarmie podejmowana jest przez mikrokontroler po analizie i porównani danych z czjek, co zapewnia czołową pozycję tego rodzaj czjek w branży zabezpieczeń. Trójogniskowy kład optyczny Tri-Focs W trójogniskowym kładzie optycznym wykorzystywane są trzy soczewki zapewniające trzy dłgości ogniskowania: soczewka dalekiego, średniego i krótkiego zasięg. Dłgości te stosowane są w 86 strefach wykrywania, co pozwala zyskać pełnych krtyn wykrywania. Trójogniskowy kład optyczny zawiera również dwie czjki piroelektryczne, które podwajają standardowe wzmocnienie optyczne. Dane z wiel czjek zapewniają precyzyjne działanie, praktycznie eliminjąc ryzyko wystąpienia fałszywych alarmów. Radar o reglowanym zasięg Nadajnik mikrofalowy atomatycznie stawia próg detekcji na podstawie sygnał z czjek PIR. Dzięki względnieni informacji o odległości obiekt z czjki PIR, dało się znacząco zredkować ryzyko fałszywych alarmów ze strony mikrofalowego radar dopplerowskiego.

2 Czjki rch TriTech+ Professional Series Antymasking mikrofalowy Czjka generje sygnał problem z nadzorem, jeśli w odległości do 0,5 cm znajdzie się materiał odbijający promieniowanie mikrofalowe. Nadzór nad podsystemem mikrofalowym i PIR Czjka możliwia wykrywanie za pomocą jednej technologii w przypadk awarii podsystem mikrofalowego. Aktywna redkcja białego światła Wbdowana czjka poziom światła mierzy natężenie światła skierowanego wprost na czjnik. Dane te są wykorzystywane przez technologię przetwarzania danych z kilk czjek w cel eliminowania fałszywych alarmów wywoływanych przez źródła jasnego światła. Reglowany zasięg (8 m x 5 m lb 8 m x 0 m) Do wybor obszar zasięg 8 m x 5 m lb 8 m x 0 m można żyć mikroprzełącznika. Dynamiczna kompensacja temperatrowa Czjka atomatycznie dostosowje człość PIR, aby identyfikować rzeczywistych intrzów w ekstremalnych temperatrach. Dynamiczna kompensacja temperatrowa precyzyjnie wykrywa ciepło ldzkiego ciała, zapobiega fałszywym alarmom i zapewnia stałą skteczność wykrywania we wszystkich temperatrach pracy. Zabezpieczenie antysabotażowe przed zdjęciem obdowy lb czjki ze ściany W razie zdjęcia obdowy lb próby zerwania jej ze ściany normalnie zwarty styk zostaje otwarty, wysyłając sygnał do centrali alarmowej. Samoregljąca dioda LED Jasność diody LED dostosowje się atomatycznie do poziom światła w otoczeni. Niebieska dioda LED sygnalizje alarmy i aktywnia się podczas obchod testowego. Żółta dioda LED sygnalizje detekcję mikrofalową, a czerwona za pomocą czjki PIR. Dioda LED zdalnego obchod testowego Diodę LED obchod testowego można włączyć albo wyłączyć zdalnie przez wprowadzenie polecenia za pośrednictwem klawiatry, za pomocą panel sterjącego lb oprogramowania do obsłgi programowania. Z poziom czjki diodę LED obchod testowego można aktywować albo dezaktywować za pomocą mikroprzełącznika. Pamięć alarmów Jeśli w pamięci alarmów są zapisane alarmy, miga dioda LED alarm (fnkcja ma zastosowanie w przypadk systemów składających się z wiel rządzeń). Pamięć alarmów jest sterowana przez napięcie przełączane z centrali alarmowej. Przekaźniki półprzewodnikowe Przekaźniki półprzewodnikowe wysyłają cichy alarm poprzez wyjście, zapewniając wyższy poziom bezpieczeństwa i niezawodności. Zewnętrzny magnes nie aktywnia przekaźnika. Pobór prąd przez przekaźnik półprzewodnikowy jest niższy niż w przypadk przekaźnika mechanicznego. Dzięki tem może on dłżej pozostawać w trybie gotowości w razie zanik zasilania. Odporność na cyrklacje powietrza, owady i małe zwierzęta Hermetycznie zamknięta komora optyczna zapewnia odporność na cyrklacje powietrza i owady, redkjąc liczbę fałszywych alarmów. Odporność na małe zwierzęta redkje fałszywe alarmy spowodowane przez zwierzęta o wadze poniżej 4,5 kg (np. gryzonie). Zdalny atotest Zdalny atotest włącza się w momencie przełączenia wejścia obchod testowego na stan logiczny prawda. Przekaźnik alarmowy oraz dioda LED alarm są aktywniane na czas 4 s po danym zakończeni test. W razie niepowodzenia test aktywniony zostaje przekaźnik problem oraz miga dioda LED alarm. Nadzór napięcia wejściowego Jeśli napięcie jest niższe niż 8 V, stan zbyt niskiego napięcia aktywnia przekaźnik problem i powodje miganie diody LED. Stan problem jest kasowany atomatycznie, kiedy napięcie osiąga lb przekracza 8 V. Pamięć problemów Kiedy wejście obchod testowego przełącza się na stan logiczny prawda na krócej niż dwie sekndy, dioda LED miga, wskazjąc ostatni stan problem. Jeśli w pamięci nie ma informacji o problemach, dioda LED nie miga. Po pływie dwnast godzin lb po otrzymani przez czjkę drgiego sygnał obchod testowego trwającego s lb krócej, dioda LED przestaje migać, a pamięć problemów jest kasowana. Certyfikaty i świadectwa Czjki spełniają również wymagania następjących norm: Astralia C-Tick Region Certyfikacja Astralia SCEC [ISC-PDL-W8G, ISC-PDL-WA8G] Eropa CE EMC, LVD, R&TTE, RoHS [ISC-PDL- W8G, ISC-PDL-W8H] EN50 [ISC-PDL-W8G] Belgia INCERT B ISC-PDL-W8G, ISC- PDL-WA8G, ISC-PDL-WA8H, ISC- BDL-WPG, ISC-BDL-WG, ISC- BDL-WP6G, ISC-PDL-WC0G, ISC- PDL-WAC0G Stany Zjednoczone UL UL FCC [ISC-PDL-W8G] UL 69 - Standard for Intrsion Detection Units [ISC-PDL-W8G]

3 Czjki rch TriTech+ Professional Series Region Certyfikacja Włochy IMQ [ISC-PPR-W6, ISC-PDL-W8G] Kanada IC [ISC-PDL-W8G] Francja AFNOR [ISC-PDL-W8G] AFNOR [ISC-PDL-W8H] Chiny CCC Szwecja INTYG [ISC-PDL-W8G] Brazylia ANATEL [ISC-PDL-W8G] Holandia REQ [ISC-PDL-W8G] Planowanie f t 0f t6f tf t 9f t 46f t 5f t59f t 46f t 9f t 8m 8m m 90 f t 0f t 6f t f t 9f t 46f t 5f t 59f t 8m 8m 0 ft f t 0f t 6f t f t 9f t46f t 5f t 59f t f t 6f t 0f t f t f t 0f t 6f t f t 9f t 46f t 8m 8m 0f t m f t 0f t 6f t 0f t 90 f t 0f t 6f t f t 0f t 6f t f t f t 0f t 8m 0f t 8m 8m Do wybor obszar krótkiego zasięg: 8 m x 0 m Montaż Zalecana wysokość montaż wynosi m bez konieczności reglacji. Czjkę rch można zamontować zarówno w poziomie, jak i w pionie. Opcje montaż: na płaskiej ścianie (powierzchniowo, natynkowo) przy życi opcjonalnego obrotowego chwyt płaskiego B5- lb opcjonalnego chwyt przegbowego B8; w rog ( zbieg dwóch prostopadłych ścian); na sficie przy życi opcjonalnego niwersalnego chwyt sfitowego B8. Zalecenia dotyczące okablowania Zalecana wielkość przewod wynosi od 0, mm do mm (od 6 AWG do 6 AWG). Dane techniczne Parametry elektryczne Daleki zasięg 8 m x 5 m 8m 8m Zasilanie Napięcie robocze: Pobór prąd (maks.): Pobór prąd (tryb czwania): Wyjścia Przekaźnik: 9 5 VDC < 5 ma ma Przekaźnik półprzewodnikowy, styki normalnie zwarte (NC) z nadzorowanym zasilaniem. W, 5 ma, 5 VDC, rezystancja <0 Ω

4 4 Czjki rch TriTech+ Professional Series Zabezpieczenie antysabotażowe: Problem: Parametry mechaniczne Obdowa Kolor: Wymiary: Materiał: Wskaźniki Styki normalnie zwarte (NC) (przy założonej pokrywie) o obciążalności maksymalnej 5 ma przy napięci 5 VDC. Obwód zabezpieczenia antysabotażowego jest dołączany do obwod 4-godzinnego. Styki półprzewodnikowe normalnie zwarte (NC). Biały 6 mm x 69 mm x 58 mm Udaroodporne tworzywo ABS Wskaźnik alarm: Niebieska dioda LED do sygnalizowania alarmów z podsystem TriTech Czjka rch ISC-PDL-W8H TriTech+ Professional Series Czjka PIR i mikrofalowa, zasięg 8 x 5 m. Częstotliwość 0,588 GHz Na rynek francski i brytyjski. Nmer zamówienia ISC-PDL-W8H Sprzęt B8, Uchwyt przegbowy Montowany na pojedynczej skrzynce, możliwia obracanie czjki. Kable są kryte wewnątrz. Nmer zamówienia B8 B5- Uchwyt obrotowy, płaski Uniwersalny, płaski chwyt obrotowy do montaż na ścianie. Zakres obrot w pionie wynosi od +0 do -0, a w poziomie ±5. Nmer zamówienia B5- B8 Uniwersalny chwyt sfitowy Uniwersalny, płaski chwyt obrotowy do montaż na sficie. Zakres obrot w pionie wynosi od +7 do -6, a w poziomie ±45. Nmer zamówienia B8 Żółta dioda LED do detekcji mikrofalowej Czerwona dioda LED do detekcji za pomocą czjki PIR Strefy Liczba stref: 86 Informacje o częstotliwościach Odporność na zakłócenia radiowe (RFI): Brak alarm lb zbrojenia na częstotliwościach krytycznych w przedziale od 6 MHz do GHz przy natężeni pola 50 V/m. Parametry środowiskowe Wilgotność względna: Temperatra (pracy i przechowywania): 0 95%, bez kondensacji Od -9 C do +55 C W instalacjach z certyfikatem UL: od 0 C do +49 C Klasa środowiskowa II EN Stopień ochrony: IP4, IK04 (EN 6059, EN 500) Zamówienia - informacje Czjka rch ISC-PDL-W8G TriTech+ Professional Series Czjka PIR i mikrofalowa, zasięg 8 x 5 m. Częstotliwość 0,55 GHz Nmer zamówienia ISC-PDL-W8G
