1 INSTRUKCJA TERMOSTATU z zmianą temperatury w czasie Instrukcja dotyczy y modelu: : TT-7 Termostat przeznaczony do pomiaru i regulacji temperatury przy użyciu cyfrowego czujnika ds18b20. Termostat posiada ustawiania tak aby można było zmieniać nastawy temperatury przy określonych godzinach. Wartość mierzonej temperatury pokazywana jest na 3-elementowym wyświetlaczu led z rozdzielczością 0,1 C. Przekaźnik elektro-magnetyczny umożliwia sterowanie obwodów regulacji temperatury. Aktualny stan przekaźników jest sygnalizowany diodą świecącą. Nastawienie wartości nastaw zapewnia dwa przyciski: P1(+), P2(-). Sterownik przeznaczony do zabudowy. Niewielkie gabaryty zapewniają szybki i estetyczny montaż. Termostat posiada ustawianie czasu tak aby można było zmieniać nastawy temperatury przy określonych godzinach. Dostępne opcje programowe: - czasowa zmiana temperatury (4 zmiany /dob.) - skalowanie dokładności zegarka - progowe działanie wył/zał sterownika - ręczna symulacja temperatury - zmiana sposobu działania przekaźnika (np. ogrzewanie lub chłodzenie) Opcje programowe: - nie kasowanie zapisanych nastaw po odłączeniu zasilania - sygnalizowanie przez diodę wyczerpania energii w akumulatorku - wyświetlanie uszkodzenia czujnika temperatury - sygnalizowanie stanu pracy przekaźnika Przykładowe stosowane sterowane urządzenia: - pompki obiegowe, elektrozawory w urządzeniach solarnych CW i centralnego ogrzewania ciepłej CW - wentylatory, agregaty w urządzeniach chłodniczych - grzałki w urządzeniach grzewczych - itp. NASTAWY Aby dostać się do menu z nastawami należy przycisk P1 (lewy) przycisnąć i puścić. Po tej czynności nastąpi wejście do pierwszej nastawy. Operując przyciskami P1 i P2 ustawiamy nastawę i czekamy ok. 8s (czas czekania zawsze wynosi ok. 8 sekund dla wszystkich nastaw i liczony jest od ostatniego przyciśnięcia przycisku). Po tym czasie nastąpi samoczynne przejście do następnej nastawy. Po przejściu wszystkich nastaw sterownik powróci do normalnej pracy z nowymi nastawami i zapisanymi w pamięci mikroprocesora. 1

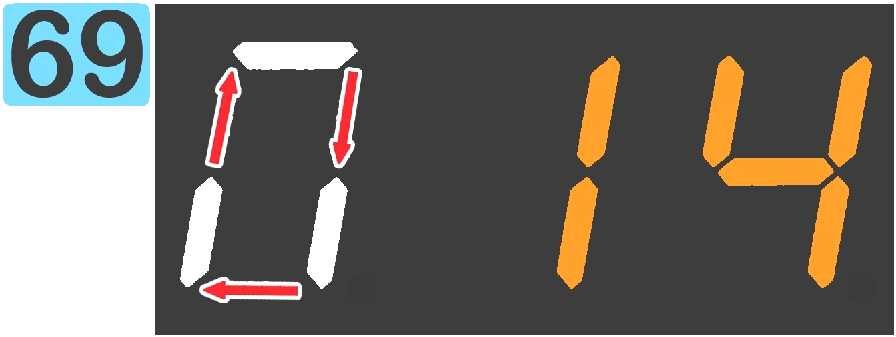

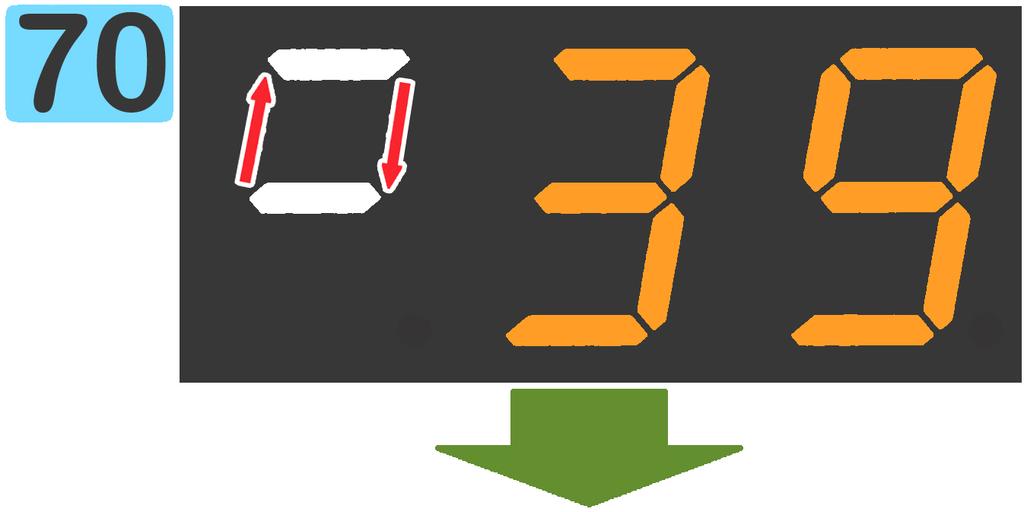

2 PRZEBIEG PRACY STEROWNIKA- PORUSZANIE SIĘ PO MENU NASTAW Wskazówki: a) czerwony segment wyświetlacza w instrukcji oznacza że nastawa jest dostępna tylko po odblokowaniu w trybie serwisowym, jeśli ta nastawa nie jest odblokowana to program nastawę omija i przechodzi do następnej. b) czarna cyfra na niebieski prostokątnym tle w górnym lewym wyświetlaczu oznacza numer nastawy c) pierwszy z trzech segmentów wyświetlacza (znacznik) przy zmianie wartości nastawy nie zmienia się i służy do orientacji w jakiej nastawie się znajdujemy. Do orientacji w menu służą też mrugające diody i tak: - mrugająca dioda zielona (czerwona dioda wygaszona),oznacza że znajdujemy się w nastawie przekaźnika A - mrugająca dioda czerwona (zielona dioda się wygaszona),oznacza że znajdujemy się w nastawie przekaźnika B - mrugająca dioda zielona (czerwona dioda się świeci), oznacza że znajdujemy się w nastawie histerezy górnej - mrugająca dioda czerwona (zielona dioda się świeci), oznacza że znajdujemy się w nastawie histerezy dolnej - dwie diody wygaszone, oznaczają nastawę ogólną, która dotyczy całości d) po ustawieniu wybranej wartości nastawy nie wykonujemy żadnej czynności i czekamy ok.8 sekund aż program automatycznie przejdzie do następnej nastawy lub wyjdzie z menu, jeśli jest to ostatnia ustawiana wartość nastawy. e) wszystkie wartości nastaw w powyższym przebiegu pracy sterownika są po wykonaniu resetu do ustawień początkowych 2

3 ZASTOSOWANIE - TRYBY PRACY TRYB 0 ZEGAREK - timer PODGLĄD USTAWIANIE-ZMIANA aktualnego czasu zegarka. Aby dokonać podglądu aktualnego czasu odmierzanego przez zegarek, należy w menu wybrać tryb 0 i nie naciskać żadnego przycisku (P1, P2). Nastawy samoczynnie zostaną wyświetlone. Jeśli zostanie naciśniety przycisk P1 lub P2 w trakcie wyświetlania, wówczas zegarek przejdzie w ustawianie-zmiana czasu zegarka. ZMIANA czasu zegarka. Aby dokonać zmian czasu zegarka, należy w wybranej nastawie przycisnąć przycisk P1 lub P2 i ustawić odpowiedni czas. Po ustawieniu czasu następuje samoczynne odmierzanie 8 sekund i przejście do następnej nastawy. Występujące w uporządkowanej kolejności nastawy: Nastawa godziny Nastawa ustawiana od 0 do 24 godzinny Nastawa minuty Nastawa ustawiana od 0 do 60 minuty Nastawa sekundy Nastawa ustawiana od 0 do 60 sekund AKUMULATOREK - podtrzymanie odmierzania czasu zegarka aby ustawiony czas nie uległ skasowaniu po odłączeniu zasilania. Odłączenie zasilania 230V od sterownika, nie kasuje odmierzania czasu zegarka (wszystko wyłączone oprócz zegarka). Odmierzanie czasu (po odłączeniu zasilania 230V) trwa aż do wyczerpania akumulatorka zamontowanego w wnętrzu sterownika. Akumulatorek jest ładowany samoczynnie przy normalnej pracy termostatu. Praca zegarka zostanie zatrzymana tylko wtedy gdy, zostanie wyczerpany z energii akumulatorek i wyłączony termostat z sieci. Czas pracy na akumulatorku po odłączeniu zasilania* - 100h (4dni i 4h ) Czas ładowania po pełnym rozładowaniu* - ok. 24h Sygnalizacja pracy na akumulatorku (tryb uśpienia) zapalająca się czerwona dioda co 30 sekund. *Jest to czas przybliżony przy naładowanym akumulatorku. Na pojemność akumulatorka wpływa ilość rozładowań. TRYB I TERMOSTAT Występujące w uporządkowanej kolejności nastawy: Nastawa temperatury ograniczania progowego Nastawa ustawiana od -40 do 125 C z krokiem co 1 C. Histereza 2 C Po przekroczeniu nastawionej wartości w nastawie sterownik przechodzi w stan ograniczenia progowego. 3

4 Nastawa temperatury Nastawa ustawiana od -40 do 125 C z krokiem co 1 C. Nastawa jest dostępna tylko jeśli w trybie serwisowym (kod 630) ustawiono na 0 (praca jako termostat bez zmian temperatury w czasie). Precyzyjna nastawa temperatury z rozdzielczością 0,1 Nastawa ustawiana od 0,0 C do 0,9 C. Nastawa jest dodawana do wartości w nastawie temp. nr. Przykład: Jeśli np. zostanie nastawiona temperatura 52 C a w tej nastawie nastawiona nastawa 0,3 C to po wyjściu z menu zostanie zapisana nastawa 52,3 C. Załączenie nastawy w trybie serwisowym kod 810 Nastawa górnej histerezy Nastawa ustawiana od 0 do 25,4 C z krokiem co 0.1 C. Nastawa dolnej histerezy Nastawa ustawiana od 0 do 25,4 C z krokiem co 0.1 C. Nastawa sposobu pracy przekaźnika A 0 całkowite wyłączenie przekaźnika 1 załączenie przekaźnika jeśli temperatura na czujniku jest mniejsza od temperatury zadanej 2 wyłączanie przekaźnika jeśli temperatura na czujniku jest mniejsza od temperatury zadanej TRYB VIII TRYB SERWISOWY - PRECYZYJNE NASTAWY W trybie serwisowym można dokonać następujących zmian - skalowanie dokładności czujnika temperatury - skalowanie dokładności odmierzania zegara (przyspieszenie lub opóźnienie odmierzania czasu) - załączyć dokładność nastaw temperatury z rozdzielczością co 0,1 C - załączyć-zmienić dodatkowe opcje wyświetlania z przycisku P2 Aby dostać się do trybu serwisowego należy: - włączyć sterownik do zasilania; - przycisnąć przycisk P1; - wybrać tryb VIII - po wyświetleniu trzech zer, należy wybrać odpowiedni numer kodu serwisowego. 4

5 KOD NASTAWA OPIS DOTYCZY wybranie i załączenie opcji wyświetlania z przycisku P wyłączenie opcji wyświetlania z przycisku P progowe ograniczenie działania sterownika-wybór funkcji skalowanie dokładności zegarka tryb Wybór sposobu sterowania zmiany temperatury w czasie próg zmiany temperatury próg zmiany temperatury 72 > 73 > 74 > próg zmiany temperatury próg zmiany temperatury kod reset wszystkich nastaw zmian temperatury do ustawień 699 serwisowy początkowych reset wszystkich nastaw do ustawień początkowych wszystko 806 od C skalowanie dokładności czujnika załączenie nastaw temperatury z rozdzielczością 1 C załączenie nastaw temperatury z rozdzielczością 0,1 C czujnik temperatury Tabela trybu serwisowego Wskazówki i uwagi dla trybu serwisowego: a) numery kodów na czerwonym tle oznaczają nastawy wprowadzone po resecie sterownika (kod 804) b) zmiany w trybie serwisowym są zapisywane w pamięci mikroprocesora i są nie kasowalne po zaniku napięcia c) po każdej zmianie nastaw wyświetlają się na chwile trzy poziome kreski, jest to informacja czy zmiana została zapisana; d) po wykonaniu zmiany w trybie serwisowym program powraca do normalnej pracy; e) po wejściu do trybu serwisowego można dokonać jednej zmiany, jeśli chcemy dokonać więcej zmian to należy wejść do trybu serwisowego tyle razy ile chcemy dokonać zmian; OPIS FUNKCJI W TRYBIE SERWISOWYM KOD 008 i Zmiana przeznaczenia przycisku P2 Po wprowadzeniu kodu 008 i wybraniu nr. opcji - uaktywniamy : Po wprowadzeniu kodu 009 i wybraniu nr. opcji - blokujemy : 0 wyłączenie wyświetlacza 1 wyświetlanie temperatury z czujnika 5 wyświetlanie nastawy temperatury zadanej 7 ręczna symulacja temperatury czujnik wyłączony- testowanie 9 wyświetlania dnia tygodnia 10 wyświetlania godziny 11 wyświetlania minuty 12 wyświetlania sekundy Każdorazowe naciśnięcie przycisku P2 powoduje przejście do aktywnej opcji KOD Progowe ograniczenie e działania termostatu 0 całkowite wyłączenie ograniczenia progowego. Nastawa nie jest wyświetlana w menu nastawień. 5

6 1 Jeśli temperatura na czujniku będzie niższa od wartości w nastawie to przekaźnik zostanie wyłączony 2 Jeśli temperatura na czujniku będzie wyższa od wartości w nastawie to przekaźnik zostanie wyłączony 3 Jeśli temperatura na czujniku będzie niższa od wartości w nastawie to przekaźnik zostanie załączony 4 Jeśli temperatura na czujniku będzie wyższa od nastawy to przekaźnik zostanie załączony KOD Regulacja odmierzania dokładności czasu zegarka termostatu Zmiana w zakresie od -59 do +59 sekund/dobę. Jeśli zegarek śpieszy to odejmujemy a późni to dodajemy nastawę. Przykład regulacji czasu zegarka. a) ustaw czas zegara termostatu co do sekund. b) po 24 godzinach sprawdź czas zegarka termostatu c) ustal opóźnienie lub spieszenie zegarka w sekundach d) zmianę wprowadź w kodzie serwisowym 601 KOD Wybór sposobu sterowania zmiany temperatury w czasie 0 - Wyłączenie sterowania zmiany temperatury w czasie (brak dostępu do kodów ). Praca termostatu w menu na nastawie nr. 1-4 krotna zmiana temperatury czasie 1 doby (dostępne kody ). KOD 631 do Zmiana temperatury o wyznaczonym czasie Występujące w uporządkowanej kolejności nastawy: Nastawa temperatury Nastawa godziny Nastawa minuty 6

7 WYJŚCIE Nastawienie nastawy na wartość -45 blokuje próg zmiany temperatury. Zablokowany jest ten próg, który w danej chwili jest ustawiany. Zablokowany próg nie jest brany pod uwagę przy sterowaniu zmiany temperatury w czasie. KOD Skalowanie dokładności czujników Po wybraniu kodu 806 jest możliwość przesunięcia pomiaru w zakresie od -5 do 5 C z rozdzielczością co 0,1 C. Aby wyskalować dokładnie czujniki należy wiedzieć o ile oszukuje czujnik a później tą różnice uwzględnić w skalowaniu. Czujnik ds18b20 posiadają mały błąd pomiaru lecz w praktyce charakteryzuję się przesunięciem temperatury nawet do 3 C w zależności od partii czujników i producenta (MAXIM lub DALLAS). Funkcja ta pozwala to skorygować. KONIEC OPISU TRYBU SERWISOWEGO DZIAŁANIE ANIE HISTEREZY 1. Jeśli przekaźnik A jest załączony to WYŁACZENIE przekaźnika A nastąpi dopiero gdy temperatura na czujniku będzie większa od (nastawy + histereza górna). Przedstawia to poniższy warunek przy nastawie sposobu nastawy zadziałania przekaźnika A na ustawieniu nastawy na wartość 1. WYŁĄCZENIE PRZEKAŹNIKA = [ (nastawa + histereza górna) <= temperatura na czujniku ] lub taki sam wzór zapisany inaczej WYŁĄCZENIE PRZEKAŹNIKA = [ nastawa <= (temperatura na czujniku histereza górna)] 2. Jeśli przekaźnik A jest wyłączony to ZAŁĄCZENIE przekaźnika A nastąpi dopiero gdy temperatura na czujniku będzie mniejsza od (nastawa histereza dolna). Przedstawia to poniższy warunek przy nastawie sposobu nastawy zadziałania przekaźnika A na ustawieniu nastawy na wartość 1. ZAŁĄCZENIE PRZEKAŹNIKA = [ (nastawa histereza dolna ) >= temperatura na czujniku] lub taki sam wzór zapisany inaczej ZAŁĄCZENIE PRZEKAŹNIKA = [ nastawa >= (temperatura na czujniku + histereza dolna)] Przykład zasady działania histerezy na przekaźniku A. Nastawa nr.7 jest ustawiona na wartość 2. Temperatura zadana w nastawie nr.2 jest równa 47 C.. Histereza górna = 3,6 C (nastawa nr.4). Histereza dolna = 1,2 C (nastawa nr.5). 7

8 WYPROWADZENIA I SCHEMATY Wygląd zewnętrzny wraz z opisem Podstawowy schemat podłączenia termostatu do odbiornika 8

9 Schemat podłączenia sterownika z dodatkowym przekaźnikiem elektromagnetycznym. Układ ten zwiększa żywotność przekaźnika w wnętrzu sterownika (styki pracują z bardzo minimalnym prądem). Układ ten pozwala na podłączenie odbiornika o większej mocy np. grzałka 3KW. Cewka przekaźnika powinna być na napięcie 12VDC oraz rezystancja cewki większa od 150 Ω z powodu ograniczonej wydajności prądowej zasilacza sieciowego zasilającego sterownik Schemat podłączenia termostatu z dodatkowym przekaźnikiem elektromagnetycznym. Układ ten zwiększa żywotność przekaźnika w wnętrzu sterownika (styki pracują z bardzo minimalnym prądem). Układ ten pozwala na podłączenie odbiornika o większej mocy np. grzałka 3KW/230V. Cewka przekaźnika dodatkowego, powinna być na napięcie 230VAC. W tym układzie prąd styków przekaźnika dodatkowego powinien być większy od poboru prądu odbiornika w czasie pracy jak przy rozruchu (np. silniki elektryczne). Schemat podłączenia termostatu z dodatkowym przekaźnikiem półprzewodnikowym. Układ ten zwiększa żywotność przekaźnika w wnętrzu sterownika (styki pracują z bardzo minimalnym prądem ok. 4mA). Np. przekaźnik półprzewodnikowy o prądzie przełączania 25 Amper, pozwala na załączanie odbiornika o charakterze indukcyjnym (silniki elektryczne, dmuchawy, agregaty) jak rezystancyjnym (żarówki żarowe, grzałki ) o mocy 5KW/230V. Układ ten jest układem jednofazowym. W tym układzie nie ma ograniczeń co do typu zastosowania przekaźnika półprzewodnikowego jak i do prądu przełączania. RĘCZNA SYMULACJA TEMPERATURY W termostacie zostało zaprogramowane ręczne zmienianie temperatury, wyłączając jednocześnie pomiar z czujnika. Jeśli mamy już wprowadzone nastawy w meny i chcemy sprawdzić np. czy prawidłowo będzie pracował termostat. Wówczas należy przy pracy termostatu na chwilę przycisną przycisk P2 (prawy). Po tej czynności nastąpi wejście do ręcznego zmieniania temperatury i sprawdzenia czy prawidłowo zachowują 9

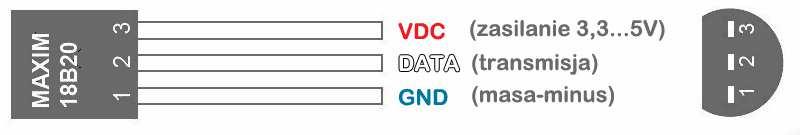

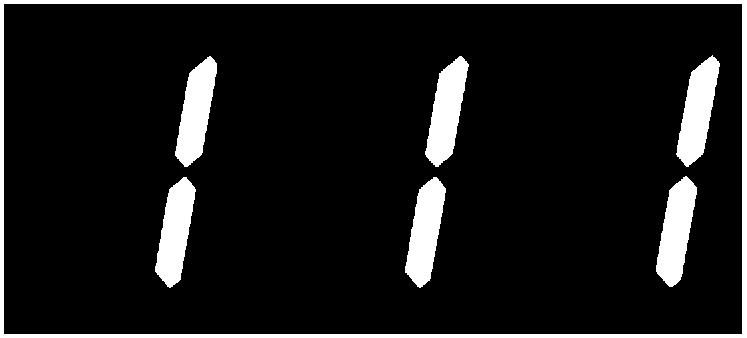

10 się przekaźniki. Operując przyciskami P1(w górę) lub P2 (w dół) symulujemy przesuwanie temperatury. Funkcja powraca do normalnej pracy termostatu po 8 sek. od ostatniego przyciśnięcia przycisku P1 lub P2. Symulacja temperatury jest z rozdzielczością co 0,1 C. CZUJNIK TEMPERATURY Opis pinów wyjściowych czujnika ds18b20 w obudowie TO-92 Wyświetlenie trzech jedynek informuje o uszkodzeniu czujnika lub przewodu czujnika. Awaria czujnika nie powoduje zamknięcia dostępu do menu. Po wyświetleniu błędu czujnika należy odpowiedni czujnik wymienić na sprawny. wyświetlanie błędu czujnika 0,2 Błąd pomiaru [ o C ] 0, ,1-0,2-0,3 Temperatura czujnika ds18b20 [ o C ] Wykres możliwego maksymalnego błędu pomiaru czujnika cyfrowego ds18b20 w zależności od mierzonej temperatury. Źródło punktów pomiarowych - nota katalogowa firmy MAXIM. RESET ET DO USTWIEŃ POCZĄTKOWYCH Reset do ustawień początkowych spowoduje skasowanie w sterowniku wszystkich nastaw zapisanych wcześniej i zapisanie domyślnych nastaw. Reset również usuwa awarie sterownika spowodowane błędnym zapisem nastaw w pamięci lub ich utratą. Przy uszkodzonym czujniku również można wykonać reset. Reset wprowadza zmiany nastaw w trybie serwisowym. Wprowadzone wartości w trybie serwisowym są wartościami na czerwonym tle (dotyczy tabeli trybu serwisowego). Po wykonaniu resetu zostaną wprowadzone wartości nastaw: Sposób wykonania resetu: - nastawa temperatury.33 C - wyłączyć sterownik z zasilania; - nastawa górnej i dolnej histerezy..0,1 C - odczekać min 30 sekund; - nastawa sygnalizacji ostrzegawczej...99 C - przycisnąć przycisk P1; - nastawa załączenia przekaźnika A 1 - włączyć sterownik do zasilania; - nastawa precyzyjnej nastawy temperatury...0,0 C - odczekać kilka 10 sekund; - puścić przycisk P1 10

11 Reset wprowadza zmiany w trybie serwisowym. Okno zakończenia wykonania resetu WSKAZÓWKI I UWAGI a) Bezpieczeństwo Podłączanie dodatkowej puszki zaciskowej (brak w zestawie) lub dodatkowych styczników (brak w zestawie) należy wykonać bez napięciowo. Układy połączeń powinny być zgodne jak to jest przedstawione w instrukcji. Po wykonaniu połączeń w puszkach i po zamknięciu puszki należy zasilić puszkę z zewnętrznego źródła napięcia. Podłączenie powinno być wykonane przez uprawnionego elektryka, jeśli zewnętrzne źródło napięcia jest większe niż 24V. b) Należy zwrócić uwagę przy nastawie histerezy, ponieważ za duże wartości histerezy mogą spowodować całkowitą zmianę pracy sterownika. c) Jeżeli do styków przekaźnika dołączone jest obciążenie o charakterze indukcyjnym (np. cewka, transformator), to w chwili ich rozwierania pojawiają się przejściowe szpilki napięciowe (krótkotrwałe skoki wysokich napięć), wywołane zgromadzeniem się energii w indukcyjności. Mogą one wywołać uszkodzenie urządzenia, szczególnie w aparaturze kontrolno-pomiarowej. W celu uniknięcia takich skutków muszą być zmniejszone do odpowiedniego poziomu. d) Przy dużym zabrudzeniu dobrym środkiem do czyszczenia i mycia obudowy termostatu jest alkohol izopropylowy tzw. izopropanol. Dostanie się izopropanolu do wnętrza termostatu nie spowoduje uszkodzenie urządzenia. Izopropanol nie przebarwia ani nie wchodzi w reakcje chemiczną z obudową sterownika. PODSTAWOWE PARAMETRY TECHNICZNE Zasilanie - zasilacz sieciowy...230/13v - pobór prądu bez zasilacza...80ma/13v Wejście ds18b20 (2-żyłowe) - zakres pomiarowy C - zakres pracy C - zakres nastaw progów (alarmów) C - histereza ,4 C Dokładność pomiaru(w zakresie C)... 0,5 % zakresu pomiarowego ±1 cyfra Odczyt cyfrowy LED (standard 3 cyfry) - wysokość cyfr...14mm (0,56cala) - kolor wyświetlania cyfr...ciemno czerwony na ciemno brązowym tle - rozdzielczość wskazań (w zakresie C)... 1 C - rozdzielczość wskazań (w zakresie C) ,1 C -rozdzielczość wskazań (w zakresie C)... 1 C Wyjście przekaźnikowe... zwierne i rozwierne, 6A / 250V~ (dla obciążeń rezystancyjnych) - zabezpieczenie styków...brak Obudowa... PCV - wymiary x 48 x 25 mm - montaż... na listwie zaciskowej 11

12 KARTA GWARANCYJNA TERMOSTATU TT-7 (przy składaniu reklamacji dołączyć kartę gwarancyjną do dowodu zakupu) Ogólne warunki gwarancji: TT7_L4DS Okres gwarancji wynosi 12 miesiące i liczony od daty zakupu na dowodzie zakupu (paragon lub faktura VAT). Podczas okresu gwarancji należy przesłać uszkodzony sterownik. Bezpłatnie otrzymacie państwo z powrotem sprawne urządzenie. Przed wysłaniem uszkodzonego sterownika wymagany jest kontakt poprzez pocztę elektroniczną: biuro@e-politek.pl, w celu ustalenia przyczyny usterki oraz uznanie reklamacji. W momencie wymiany urządzenia okres gwarancji nie jest liczony od nowa. Koszt wysyłki reklamacyjnej do sprzedawcy pokrywa klient a w odwrotną stronę sprzedawca. 1. Gwarancja nie obejmuje: a). zewnętrzne uszkodzenia mechaniczne lub chemiczne (widoczne pęknięcia obudowy, ingerencji, próby otwarcia obudowy) b). zalanie wodą lub zawilgocenie c). uszkodzenie z przyczyny przepięć w sieci (np. wyładowania atmosferyczne) d). uszkodzenie samych styków przekaźników ( za uszkodzenie styków uważa się brak przepływu prądu przez styki przekaźnika przy zadziałaniu diody tego przekaźnika i słyszalnym załączeniu przekaźnika). 2. Wytwórca nie ponosi żadnej odpowiedzialności: a). za awarie innego urządzenia podłączonego do termostatu i ponoszenie z tym związane koszty. Wszelkie roszczenia wobec sprzedawcy dotyczące rękojmi i gwarancji regulują przepisy Kodeksu Cywilnego Pieczęć i podpis sprzedawcy REKLAMACJA nr. 1 REKLAMACJA nr. 2 REKLAMACJA nr. 3 Wymiana dnia _ Wymieniono: 1. Wymiana dnia _ Wymieniono: 1. Wymiana dnia _ Wymieniono:
