PROJEKT BUDOWLANY WYKONAWCZY INSTALACJI ELEKTRYCZNEJ W BUDYNKU NR 50 W JEDNOSTCE WOJSKOWEJ SŁUPSK PROJEKT INSTALACJI ELEKTRYCZNEJ

Transkrypt

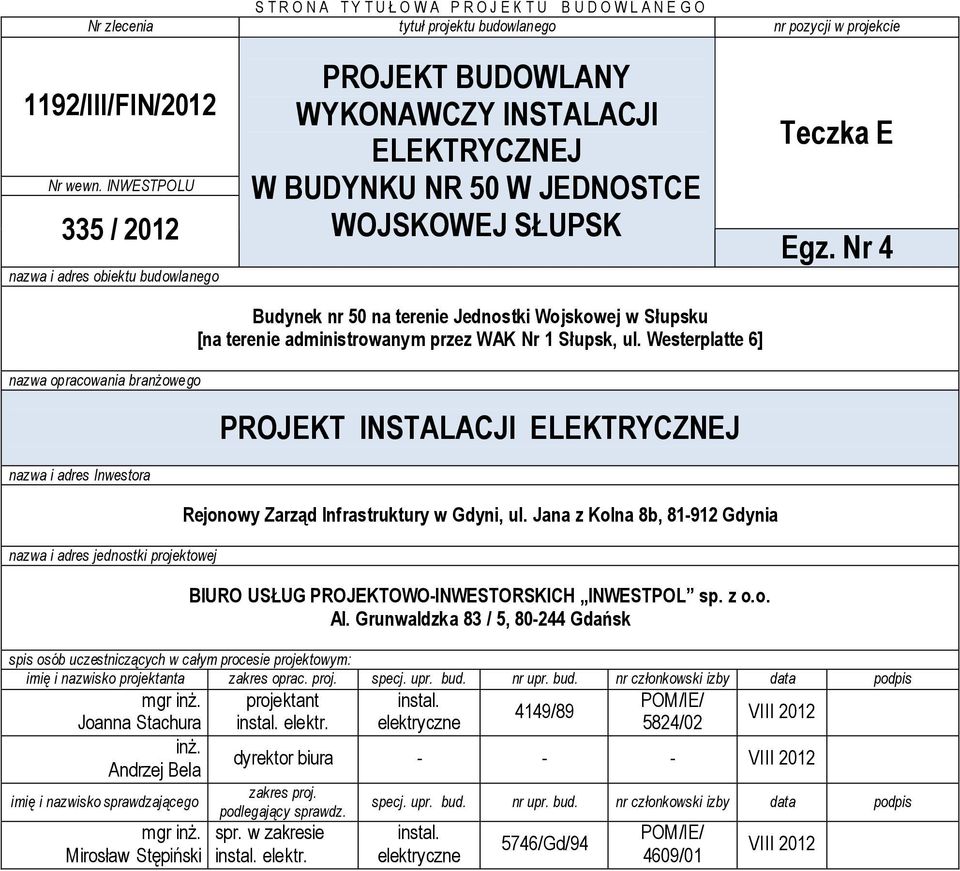

1 S T R O N A T Y T U Ł O W A P R O J E K T U B U D O W L A N E G O Nr zlecenia tytuł projektu budowlanego nr pozycji w projekcie 1192/III/FIN/2012 Nr wewn. INWESTPOLU 335 / 2012 nazwa i adres obiektu budowlanego PROJEKT BUDOWLANY WYKONAWCZY INSTALACJI ELEKTRYCZNEJ W BUDYNKU NR 50 W JEDNOSTCE WOJSKOWEJ SŁUPSK Teczka E Egz. Nr 4 nazwa opracowania branżowego nazwa i adres Inwestora nazwa i adres jednostki projektowej Budynek nr 50 na terenie Jednostki Wojskowej w Słupsku [na terenie administrowanym przez WAK Nr 1 Słupsk, ul. Westerplatte 6] PROJEKT INSTALACJI ELEKTRYCZNEJ Rejonowy Zarząd Infrastruktury w Gdyni, ul. Jana z Kolna 8b, Gdynia BIURO USŁUG PROJEKTOWO-INWESTORSKICH INWESTPOL sp. z o.o. Al. Grunwaldzka 83 / 5, Gdańsk spis osób uczestniczących w całym procesie projektowym: imię i nazwisko projektanta zakres oprac. proj. specj. upr. bud. nr upr. bud. nr członkowski izby data podpis mgr inż. Joanna Stachura inż. Andrzej Bela imię i nazwisko sprawdzającego mgr inż. Mirosław Stępiński projektant instal. elektr. instal. elektryczne 4149/89 POM/IE/ 5824/02 VIII 2012 dyrektor biura VIII 2012 zakres proj. podlegający sprawdz. spr. w zakresie instal. elektr. specj. upr. bud. nr upr. bud. nr członkowski izby data podpis instal. elektryczne 5746/Gd/94 POM/IE/ 4609/01 VIII 2012

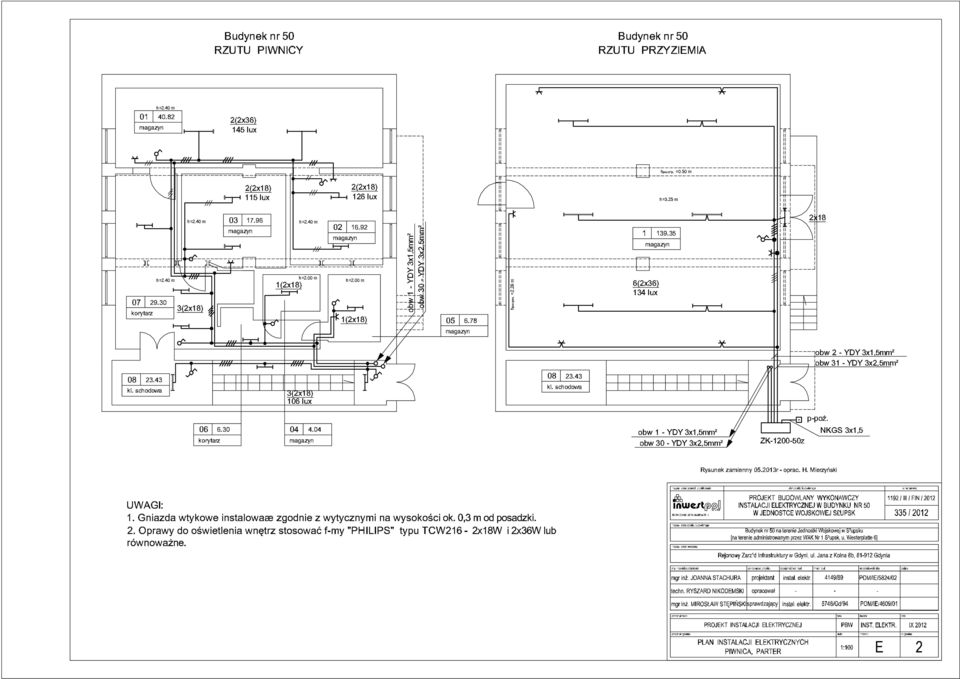

2 SPIS ZAWARTOŚCI OPRACOWANIA Nr pozycji w tomie Nr teczki E Nr poz. w tekście Nr rysunku Nazwa pozycji Nr strony PROJEKT INSTALACJI ELEKTRYCZNEJ I. OPIS TECHNICZNY str. szt. 2 II. OBLICZENIA TECHNICZNE str. szt. 2 III. WYKAZ APARATÓW W BUD. NR 50 str. szt. 1 IV. OFERTA firmy PHILIPS str. szt. 1 V. RYSUNKI TECHNICZNE - Plan sytuacyjny (bez skali) 1 Schemat strukturalny rozdzielnicy R 50 2 Plan instalacji elektrycznych piwnica, parter 1:100 3 Rozdzielnica złącze R z schemat montażowy obw. 1, 2 4 Rozdzielnica złącze R z schemat montażowy obw. 0o1, 0o2 Zał. nr 1 Zał. nr 2 Rozdzielnica R z Rozdzielnica R z ZAŁĄCZNIKI Nr 1 Uzgodnienia str. szt. 1 Nr 2 Oświadczenia projektanta o sporządzeniu projektu budowlanego, zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej str. szt. 1 Nr 3 Kserokopie uprawnień projektowych projektanta wraz z zaświadczeniami o przynależności do Izby Inżynierów Budownictwa str. szt PROJEKT INSTALACJ I ELEKTRYCZNEJ, Strona tytułowa, Strona 2 z 2

3 I. I.1. OPIS TECHNICZNY DO PROJEKTU INSTALACJI ELEKTRYCZNCH W BUDYNKU NR 50 JEDNOSTKA WOJSKOWA W SŁUPSKU PODSTAWA OPRACOWANIA - Zlecenie Inwestora - Specyfikacja i opis zamówienia - Inwentaryzacja budowlana obiektu I.2. ZAKRES ROBÓT - Demontaż istniejącej instalacji - Rozdzielnica - Instalacja odbiorcza - Oświetlenie zewnętrzne I.3. INFORMACJE OGÓLNE Budynek nr 50 przeznaczony jest na magazyn sprzętu gospodarczego Jednostki Wojskowej. Przedmiotem niniejszego opracowania jest projekt gruntownego remontu istniejących instalacji elektrycznych w pomieszczeniach magazynowych. Za podstawę do w/ w opracowania przyjęto wytyczne Inwestora. Wytyczne dla uzyskania pozwolenia na budowę zawarte w Rozporządzeniu Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. (DZ. U. z 2012 r. poz. 462) nie dotyczą niniejszego opracowania. I.4. DEMONTAŻ ISTNIEJĄCEJ INSTALACJI Z uwagi na zniszczoną istniejącą instalację i nie spełniającą aktualnie obowiązującym przepisom należy ją zdemontować a części możliwe do wykorzystania przekazać użytkownikowi. I.5. ROZDZIELNICA R (50) Rozdzielnica elektryczna z której zasilane będą obwody instalacji zlokalizowana będzie na zewnątrz budynku łącznie ze złączem kablowym. Należy ją wykonać z elementów blaszanych o JP65. W rozdzielnicy będą znajdowały się zabezpieczenia wyłącznikami nadmiarowymi i różnicowoprądowymi. Szczegóły wyposażenia podano na schemacie strukturalnym. Szczegółową lokalizację należy uzgodnić z Inspektorem Nadzoru w trakcie wykonawstwa. Na wewnętrznej stronie drzwiczek umieścić schemat strukturalny rozdzielnicy PROJEKT INSTALACJ I ELEKTRYCZNEJ, Opis techniczny, Strona 1 z 3

4 I.6. INSTALACJA ODBIORCZA Instalację odbiorczą stanowią odbiorniki zasilane poprzez gniazda oraz oświetlenie pomieszczeń i oświetlenie zewnętrzne. Instalację należy wykonać jako hermetyczną, a zasilanie gniazd wtykowych wykonać przewodem YDY 3x2,5mm 2, natomiast instalację oświetleniową wewnątrz budynku przewodami YDY1,5mm 2 o ilościach żył podanych na planie instalacyjnym. Obwód oświetlenia zewnętrznego wykonać przewodem YDY3 x 2,5mm 2. Oprawy w pomieszczeniach należy stosować f-my PHILIPS typu Pacyfik TCW 216 ; 1 x 18 ; 2x36 natomiast na zewnątrz budynku oprawy typu MALAGA SGS 101 SON-T70W instalowane na wysięgnikach mocowanych do ścian budynku. Szczegóły dotyczące wykonania instalacji, rozmieszczenia opraw wewnętrznych i zewnętrznych podano na planie instalacyjnym. Załączanie oświetlenia zewnętrznego zegarem słonecznym typu PCZ 526 zgodnie z załącznikiem nr 2. I.7. OCHRONA PRZECIWPORAŻENIOWA Ochrona przeciwporażeniowa zrealizowana będzie przez : - urządzenia ochronne przetężeniowe - wyłączniki nadprądowe - urządzenia ochronne różnicowo prądowe wyłączniki różnicowo prądowe Przyjęto czasy wyłączenia : t < 0,2s dla instalacji t < 0,5s dla WLz W obwodach gniazd wtykowych ( grupowanych po 2 3 obwody ) zastosowano wyłączniki różnicowoprądowe o prądzie zadziałania 30mA. I.8. OCHRONA PRZECIWPOŻAROWA Wyłącznik (1 przycisk ) p-poż. Zlokalizowano na zewnątrz budynku na rampie w specjalnie przygotowanej wnęce. Przycisk typu ROP-63H zamontowany będzie we wnęce zamykanej oszklonymi drzwiczkami z napisem p-poż. Na wysokości ok. 1,5m. Zastosowany wyłącznik DPx 125 ( na życzenie Inspektora robót ) wyposażony w cewkę wybijakową zainstalowany będzie w złączu przyłączonym, nie objętym niniejszym opracowaniem. Połączenie ROP 63H wykonać przewodem NKGs 3 x 1,5. I.8. UWAGI OGÓLNE 1. Roboty elektryczne należy wykonywać zgodnie z niniejszym opracowaniem, obowiązującymi przepisami, normami ( także BiHP ) oraz zaleceniami Inspektora Nadzoru robót elektrycznych. 2. Jako materiał pomocniczy wykorzystać Warunki Techniczne Wykonania i Odbioru Robót Budowlano Montażowych Instalacje Elektryczne 3. W instalacjach należy stosować kolorystykę żył przewodów zgodnie z PNE. Szczególnej staranności wymaga oznakowanie przewodów N i PE poprzez stosowanie oryginalnych barw izolacji lub tamowanie końcówek przewodów: PROJEKT INSTALACJ I ELEKTRYCZNEJ, Opis techniczny, Strona 2 z 3

5 kolor niebieski dla N kolor żółto zielony dla PE. 4. W wykonawstwie należy stosować materiały posiadające atesty i certyfikaty. 5. Dopuszcza się stosowanie zamienników materiałowych o równorzędnych lub wyższych parametrach technicznych. Stosowanie zamienników nie może powodować wzrostu kosztów. 6. Zgodnie ze specyfikacją stanowiącą zamówienie opracowania dokumentacji zaleca się stosowanie opraw firmy PHILPS, osprzętu firmy LEGRAND Sierpień, 2012 r. Opracowała: mgr inż. Joanna Stachura PROJEKT INSTALACJ I ELEKTRYCZNEJ, Opis techniczny, Strona 3 z 3

6 II. OBLICZENIA TECHNICZNE DO PROJEKTU INSTALACJI ELEKTRYCZNCH W BUDYNKU NR 50 JEDNOSTKA WOJSKOWA W SŁUPSKU 1. Dobór zabezpieczeń i WLz Moc zainstalowana gniazd wtykowych Pig = 3,0 kw ; kj = 0,4 ; Ps = 1,20 kw Moc zainstalowana oświetlenia Pio = 1,55; kj =0,8 ; Ps = 1,25 kw Moc rezerwowa Pr = 2,55 kw ; kj = 1 ; PS= 2,55 kw ΣPs = 5,00 kw Prąd obliczeniowy : Io = U P = 3 cosϕ 5,0kW = 7,85A 400 1,73 0,92 Zabezpieczenie w złączu kablowym przyjęto w wys. Ib = 25A Przewód zasilający wyłącznik DPX ( wg życzenia Inspektora Nadzoru Jednostki Wojskowej w Słupsku ) wynosi 5x6 mm 2 dla którego Idd =46A. Spadek napięcia ze względu na krótką odległość pominięto. 2. Obliczenie natężenia oświetlenia wg programu DIALUX PROJEKT INSTALACJ I ELEKTRYCZNEJ, Obliczenia techniczne, Strona 1 z 1
