ŚCIANOWE PRZENOŚNIKI ZGRZEBŁOWE Z INTELIGENTNYMI SYSTEMAMI REGULACJI PARAMETRÓW PRACY NAPĘDÓW PRZENOŚNIKA 18.1 WSTĘP

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "ŚCIANOWE PRZENOŚNIKI ZGRZEBŁOWE Z INTELIGENTNYMI SYSTEMAMI REGULACJI PARAMETRÓW PRACY NAPĘDÓW PRZENOŚNIKA 18.1 WSTĘP"

Transkrypt

1 18 ŚCIANOWE PRZENOŚNIKI ZGRZEBŁOWE Z INTELIGENTNYMI SYSTEMAMI REGULACJI PARAMETRÓW PRACY NAPĘDÓW PRZENOŚNIKA 18.1 WSTĘP Zapotrzebowanie na inteligentny wysokowydajny, niezawodny ścianowy przenośnik zgrzebłowy, wynika z faktu, że jest on podstawowym urządzeniem wchodzącym w skład kompleksu ścianowego i w związku z tym współdecyduje o zdolności wydobywczej eksploatowanej ściany węglowej. W sytuacji, gdy w kopalni eksploatowane są 1-3 kompleksy ścianowe niedyspozycyjność jednego z nich generuje olbrzym ie straty produkcyjne. W zakresie rozwoju konstrukcji kombajnów ścianowych osiągnięto w ostatnim okresie bardzo duży postęp. Ścianowy przenośnik zgrzebłowy spełniający podstawową funkcję transportową spełnia dodatkowo funkcję integrującą maszynę urabiającą oraz obudowę zmechanizowaną. Funkcja transportowa przenośnika zgrzebłowego realizowana jest przy wykorzystaniu górniczego łańcucha ogniwowego. Łańcuch ogniwowy posiadający własności sprężyste, obciążany jest nierównomiernie strugą niejednolitego urobku co jest powodem generowania zakłóceń we współpracy znacznie oddalonych od siebie jednostek napędowych ścianowego przenośnika zgrzebłowego. Łańcuch zgrzebłowy pracuje więc pod różnym obciążeniem, które podczas pracy przenośnika ulega ciągłym zmianom wskutek zmiennej wielkości nadawy urobku na przenośnik oraz zm ianom konfiguracji jego ułożenia w ścianie. Z tego też powodu cięgna łańcuchowe są zwykle najbardziej awaryjnymi elementami przenośników zgrzebłowych (rys. 18.1). Aby zapewnić bezawaryjną pracę cięgna łańcuchowego należy utrzymywać jego właściwe napięcie, aby przy najniekorzystniejszych warunkach pracy cięgna nie dochodziło do jego nadmiernego luzowania się co może doprowadzić do różnych perturbacji ruchowych. Z kolei zbyt duże napięcie cięgna łańcuchowego powoduje zwiększenie intensywności zużycia ściernego łańcuchów, gwiazd, zgrzebeł i rynien oraz zwiększenie poboru mocy przez jednostki napędowe. Aby zapewnić utrzymanie prawidłowego napięcia cięgna łańcuchowego w zmieniających się warunkach pracy przenośnika skonstruowano teleskopowy napęd zwrotny, który umożliwia przemieszczanie bębna napędowego zwrotnego względem bębna napędowego wysypow ego (rys. 18.2). 225

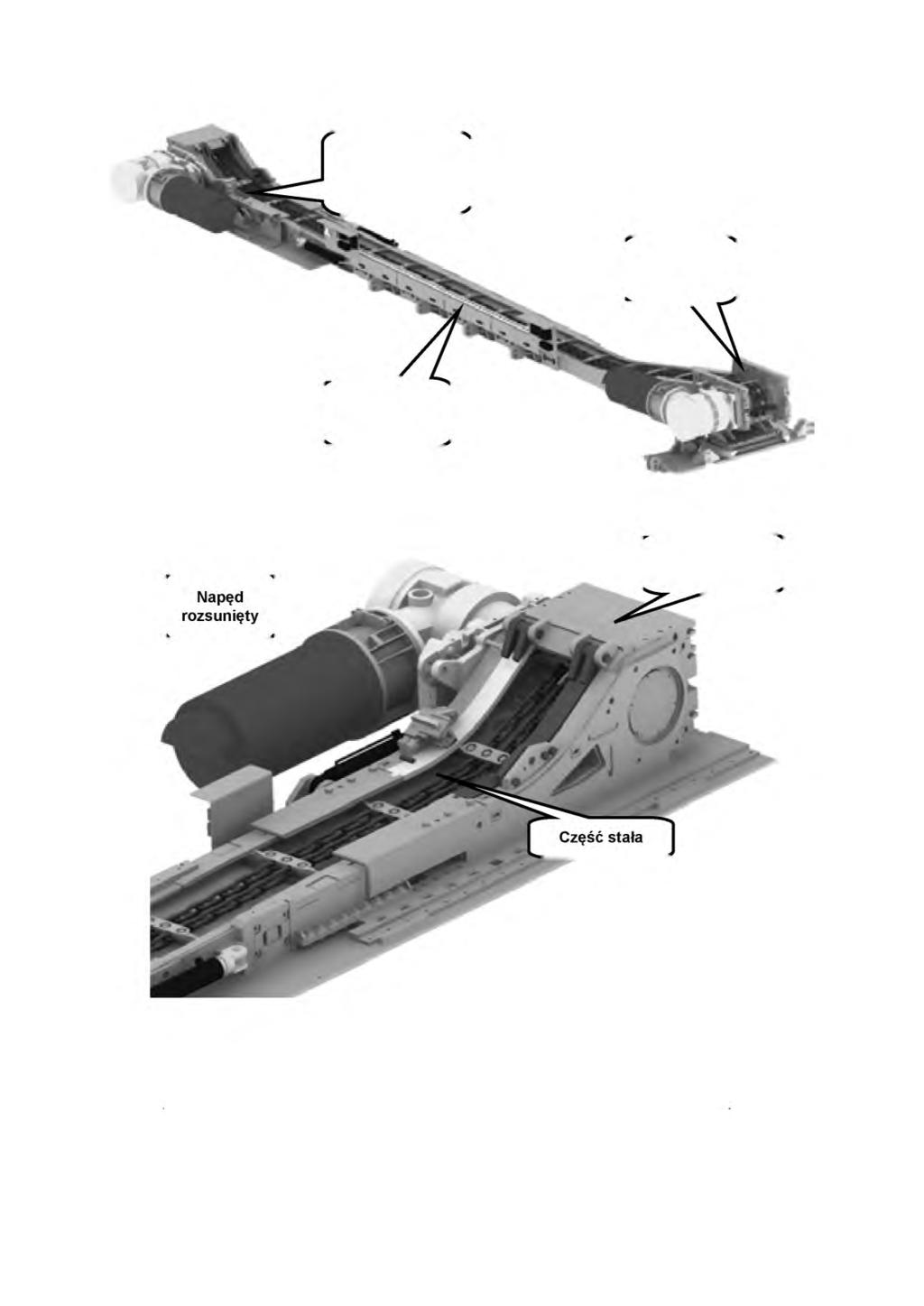

2 Napęd zwrotny teleskopowy Napęd wysypowy Trasa przenośnika Rys Przenośnik RYBNIK 850 z napędem zw rotnym teleskopow ym Część ruchoma Rys Przenośnik RYBNIK 850 z napędem zw rotnym teleskopow ym rozsuniętym Rozwiązanie takie uzupełnione odpowiednim układem sterowania pozwala bez zatrzymywania pracy przenośnika kompensować wydłużenie sprężyste łańcuchów wynikające ze zmian obciążenia przenośnika urobkiem oraz zmian konfiguracji ułożenia przenośnika w trakcie jego pracy (rys. 18.3). 226

3 Łańcuch prawidłowo napięty Rys Stany napięcia łańcucha zgrzebłow ego 18.2 SYSTEM REGULACJI PARAMETRÓW PRACY PRZENOŚNIKÓW ZGRZEBŁOWYCH Dotychczas podejmowane próby rozwiązania tego problemu były realizowane częściowo. Jako przykład można podać monitorowanie stanu siły napięcia łańcucha na napędzie zwrotnym w oparciu o wartość ciśnienia w siłowniku napinającym teleskopowy napęd zwrotny. Pomijając fakt, że ciśnienie to jest powiększane dla potrzeb pokonywania oporów przesuwania napędu to wynika ono jednak z sumy napięcia łańcucha w górnej i dolnej części jego biegu. Tymczasem w celu poprawnego diagnozowania parametrów pracy przenośnika niezbędna jest m.in. znajomość siły napięcia łańcucha w miejscu jego zbiegania z bębna zwrotnego (rys. 18.4). Generowanie właściwej decyzji regulacyjnej może być podjęte jedynie w oparciu o kompleksowy monitoring parametrów pracy przenośnika, dlatego w proponowanym rozwiązaniu zakłada się zintegrowanie nadążnego napinania łańcucha z regulacją mocy pobieranej przez silniki jednostek napędowych. Jednym z ważniejszych elementów tego monitoringu będzie ciągły pomiar siły w łańcuchu schodzącym z bębna napędu zw rotnego [1]. firm: W celu właściw ego i poprawnego rozw iązania tego problem u pow ołano konsorcjum INSTYTUT TECHNIKI GÓRNICZEJ KOMAG - lider konsorcjum POLITECHNIKA ŚLĄSKA - W ydział Górnictwa i Geologii, Instytut Mechanizacji Górnictwa KOPEX Machinery S.A. - Zakład Rybnik (dawniej RYFAM A SA.) KOPEX Electric System S.A. które w ramach programu INNOTECH otrzymało dofinansowanie z Narodowego Centrum Badań i Rozw oju (NCBR) na realizację przedm iotow ego tematu. 227

4 Rys Rozm ieszczenie czujników na napędzie zw rotnym W przedmiotowym temacie przewidziano opracowanie mechanicznego systemu regulacji obciążeń jednostek napędowych funkcjonującego w oparciu o teleskopowy napęd zwrotny oraz przekształtniki częstotliwości (rys. 18.5), które to urządzenia są sterowane w oparciu o m onitorow anie stanu cięgna łańcuchow ego na napędach przenośnika zgrzebłowego. Rys P rzekształtnik częstotliw ości PNO-340 Przez teleskopowy napęd zwrotny rozumieć należy napęd zwrotny, w którym położenie napędowego bębna łańcuchow ego regulow ane je st za pom ocą siłownika hydraulicznego. Opracowany w ramach tematu system regulacji parametrów pracy ścianowego przenośnika zgrzebłow ego przedstawiony je st na schemacie ideowym rys

5 Legenda: M1, M2 - silniki elektryczne napędu głównego M3 - silnik elektryczny napędu pomocniczego U1, U2 - przemienniki częstotliwości Y1 - zespół siłownika hydraulicznego napędu teleskopowego (zwrotnego) A1 - sterownik główny A2, A3 - specjalizowane sterowniki lokalne A 4 - pulpit sterowniczy B1, B2 - czujniki magnetyczne NW - strona lewa B3, B4 - czujniki magnetyczne NW - strona prawa B5 - czujniki magnetyczne NZ B6 - czujnik nacisku na ślizg prowadzący NZ Rys S truktura system u System ten zapewnia realizow anie następujących funkcji [2]: automatyczną regulację napięcia łańcucha zgrzebłowego podczas jego rozruchu oraz w czasie pracy ustalonej, regulację mocy pobieranej przez napędy w taki sposób aby jednostki napędowe pracowały przy zbliżonych mocach, łagodny rozruch przenośnika, ułatwione skracanie lub wydłużanie łańcucha podczas okresowych prac konserwacyjnych i przeglądowych, bezstopniow ą regulację prędkości łańcucha. System regulacji będzie automatycznie zmniejszał lub likwidował objawy niepoprawnej pracy przenośnika. W oparciu o uzyskane informacje z zespołów czujników położenia zgrzebeł oraz czujników nacisku układ sterowania będzie kontrolował stan pracy przenośnika, w wyniku czego będzie wypracowywał odpowiednie sygnały do układów wykonawczych. Regulacja będzie polegała na zmianie częstotliwości napięcia zasilającego silniki na napędach lub na zm ianie wielkości rozsunięcia napędu teleskopowego. Układy wykonawcze po zrealizowaniu dyspozycji będą przekazywały informacje zwrotne o wykonaniu danego kroku regulacyjnego. Układ napinania będzie działał skokowo np. co 25 mm. Po każdej wykonanej dyspozycji napinania lub luzowania system sterowania 229

6 będzie ponownie, w ściśle określonym czasie analizował stan pracy i jeżeli stan poprawny nie będzie osiągnięty, nastąpi kolejny krok regulacji, na przykład napinania lub luzowania. Identyfikowanie stanu luzowania lub nieluzowania łańcucha w miejscu zbiegania z gwiazdy napędowej napędu wysypowego realizowane będzie przez zastosowanie dwu par czujników ruchu usytuowanych pod i nad nitką łańcucha zgrzebłowego zbiegającego z bębna napędu wysypowego. M onitorowanie siły w łańcuchu w miejscu jego zbiegania z gwiazdy napędowej napędu zwrotnego oparto na oddziaływaniu zgrzebeł na ślizg prowadzący w strefie kadłuba napędu zwrotnego. Gdy łańcuch jest naprężony, końcówki zgrzebeł ocierają o ślizg prowadzący w ywierając siłę, która odpow iada składowej siły osiowej w łańcuchu. 1U czas [ t ] Rys Efekt obciążeń napędów - przed k o rek tą algorytm u Rys Efekt obciążeń napędów - po korekcie algorytm u Praca systemu regulacji obiektu którym będzie przenośnik zgrzebłowy oparta będzie na realizacji opracowanego algorytmu sterowania, który wymaga kontroli następujących stanów: stanu luzowania łańcucha po zejściu z gwiazdy napędowej napędu w ysypowego, 230

7 stanu luzowania łańcucha po zejściu z gwiazdy napędowej napędu zwrotnego, stanu napięcia łańcucha po zejściu z gwiazdy napędowej napędu zwrotnego, wartości prądów pobieranych przez silniki napędu wysypowego i zwrotnego oraz częstotliwości napięcia zasilania tych silników, położenia tłoczyska siłownika hydraulicznego na rynnie teleskopowej napędu zwrotnego. Przykłady wyników działania algorytmów wyrównywania obciążeń silników elektrycznych przestawiono na rys oraz PODSUMOWANIE Przedstawiony prototypowy system regulacji parametrów pracy przenośnika zgrzebłowego przetestowany został na specjalnie przygotowanym stanowisku badawczym. Stanowisko badawcze stanowił przenośnik zgrzebłowy typu RYBNIK 850/260 o długości 100 mb z jednostkami napędowymi o mocy 2x315 kw i napięciu znamionowym 1000 V. Silniki zasilane były z przekształtników częstotliwości PNO-340 o mocy 500 kw w taki sposób, że jeden z nich zasilał silnik napędu głównego, a drugi - silnik napędu pomocniczego. Po przeprow adzonych badaniach stanow iskow ych stwierdzić m ożna że: opracowana została właściwa platforma sprzętowa oferująca szerokie możliwości realizacji regulacji param etrów pracy przenośnika zgrzebłowego, zabudowane na przenośniku przetworniki umożliwiają kompleksowy monitoring parametrów pracy przenośnika. M ierzona jest siła napięcia łańcucha w miejscu jego zbiegania z bębna napędu zwrotnego, położenie zgrzebeł względem bramki na napędzie wysypowym, ciśnienie zasilania układu hydraulicznego zwrotni teleskopowej, wysuw tłoczyska siłow nika zwrotni teleskopowej, algorytm ma możliwość wpływania na obiekt regulacji, którym jest przenośnik zgrzebłowy. LITERATURA 1. Drwięga A. Szwerda K, Tytko S.: Zagadnienia regulacji obciążeń napędów w wysokowydajnym przenośniku zgrzebłowym kompleksu ścianowego. Międzynarodowa Konferencja Techniki Urabiania TUR 2013 Kraków-Krynica M azurczyk A., Ofiarkiewicz D.: Innowacyjny system optymalizacji pracy przenośnika zgrzebłow ego. K onferencja Szkoła Eksploatacji Podziemnej 2014, K raków

8 ŚCIANOWE PRZENOŚNIKI ZGRZEBŁOWE Z INTELIGENTNYMI SYSTEMAMI REGULACJI PARAMETRÓW PRACY NAPĘDÓW PRZENOŚNIKA Streszczenie: W artykule przedstawiono osiągnięcia firmy KOPEX Machinery Zakład Rybnik w zakresie rozwoju konstrukcji i wprowadzania innowacyjnych rozwiązań w górniczych przenośnikach zgrzebłowych. Zaprezentowano innowacyjne rozwiązania, które są wynikiem rosnących wymagań użytkowników oraz wieloletnich doświadczeń RYFAMY w produkcji przenośników zgrzebłowych dla potrzeb górnictwa węglowego. W artykule omówiono inteligentne systemy sterowania pracą przenośników, które staną się bazą do wdrożenia systemów pełnej automatyzacji pracy kompleksu ścianowego przy jego bardzo dużej dyspozycyjności oraz bezpieczeństwie użytkowania. Słowa kluczow e: przenośnik zgrzebłowy, łańcuch ogniwowy, sterowanie, inteligentny, energooszczędny Stanisław TYTKO, Eugeniusz STANEK KOPEX Machinery SA. ul. 3 Maja 89, Zabrze dr inż. Piotr SOBOTA Politechnika Śląska, Wydział Górnictwa i Geologii, Instytut Mechanizacji Górnictwa ul. Akademicka 2a, Gliwice Andrzej DRWIĘGA Instytut Techniki Górniczej KOMAG ul. Pszczyńska 37, Gliwice Andrzej MAZURCZYK Elgór+Hansen SA. ul. Opolska 19, Chorzów 232

Obciążenia dynamiczne bębnów łańcuchowych w stanach awaryjnych przenośnika ścianowego

Obciążenia dynamiczne bębnów łańcuchowych w stanach awaryjnych przenośnika ścianowego prof. dr hab. inż. MARIAN DOLIPSKI dr inż. ERYK REMIORZ dr inż. PIOTR SOBOTA Instytut Mechanizacji Górnictwa Wydział Górnictwa i Geologii Politechnika Śląska Obciążenia dynamiczne bębnów łańcuchowych w
