1 Załącznik A do SIWZ Opis przedmiotu zamówienia Część I: Opis mebli Załącznik A/Załącznik 1 Pozycja 1 Biurko pracownicze wolnostojące z blatem stałym P1 Wymiary: 160x80x74h [cm] +/-2% Biurko musi posiadać certyfikat zgodności z normami dotyczącymi jakości mebli danego rodzaju: PN-EN 527-1:2011, PN-EN 527-2:2004, PN-EN 527-3:2004 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Ponadto biurko musi spełniać warunki i wymagania określone w rozporządzeniu Ministra Pracy i Polityki Społecznej z dnia 1 grudnia 1998 roku w sprawie bezpieczeństwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz.U ). Blat biurka wykonać z trójwarstwowej płyty wiórowej w klasie higieniczności E1 i grubości min 25mm obustronnie melaminowanej na kolor kronospan D375BS. Wąskie płaszczyzny zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglić R=2mm. Konstrukcja stelaża ramowa, wykonana z profilowanej blachy stalowej o przekroju otwartym 30x40mm, dla zapewnienia sztywności konstrukcji ścianka profilu stelaża nie może być mniejsza niż 2mm. Rama stelaża powinna dodatkowo spełniać funkcję poziomego prowadzenia okablowania. Rama biurka przykręcana do blatu po obwodzie za pośrednictwem wpustek tworzywowych oraz śrub imbusowych z gwintem metrycznym. Stelaż umożliwiający montaż nóg okrągłych (fi min. 43mm). Biurko posiadające płynną regulację wysokości w zakresie min. 71,5-87,5cm. Przykładowy widok przedstawiono na rysunku poglądowym. Przykładowy sposób montażu nóg ze stelażem 1

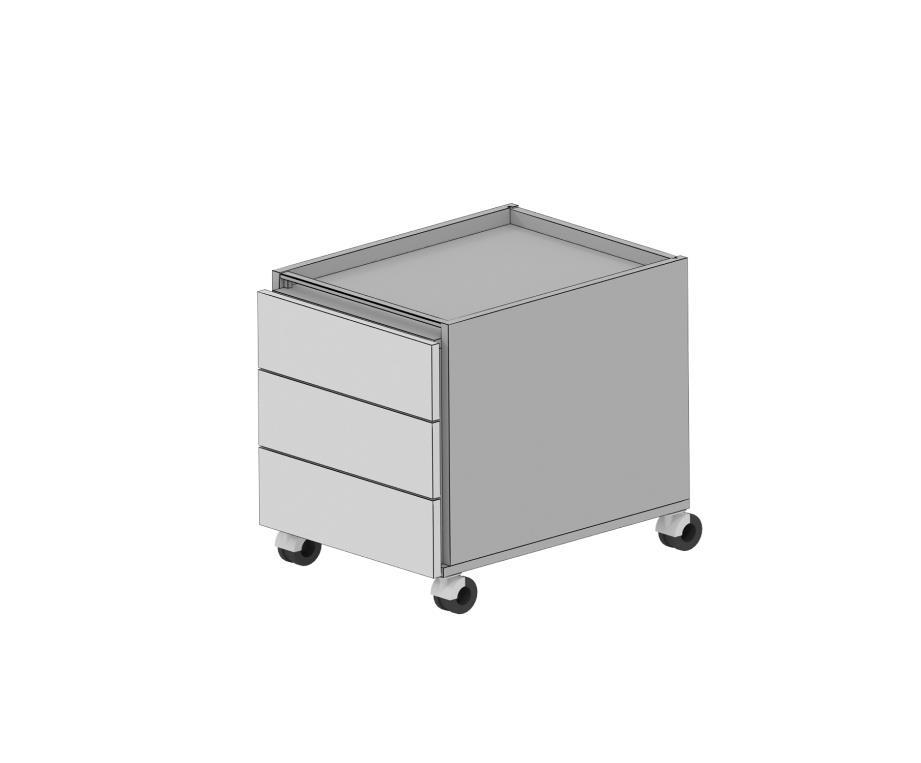

2 Pozycja 2 Kontener z relingiem, z 3 szufladami K2 Wymiary: 43x60x56h [cm] +/-2% Kontener musi posiadać certyfikat zgodności z normą dotyczącą jakości mebli danego rodzaju PN-EN 16122:2012, wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Oferowane meble mają być rozwiązaniami systemowymi, umożliwiającymi domówienia i wspólne zestawienie w przyszłości. Korpus oraz fronty kontenera wykonać z trójwarstwowej płyty wiórowej w klasie higieniczności E1 o grubości min 18mm obustronnie melaminowanej kolor front kronospan D375BS, korpusy egger U732ST9. Widoczne wąskie płaszczyzny zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglić R=2mm. Wieniec górny jest opuszczony w stosunku do górnej krawędzi ściany bocznej o 30mm. Z przodu wieńca górnego zamontowany jest reling wykonany z profilu stalowego o przekroju 20x10mm oraz prętów kwadratowych o przekroju 10x10mm. Reling jest cofnięty od przedniej i górnej krawędzi ściany bocznej o 2mm. Kontener jest posadowiony na czterech kółkach tworzywowych w kolorze białym lub czarnym, 2 szt z hamulcem, 2 szt bez hamulca. Kółka w postaci pierścieni o średnicy 68 mm. Otwieranie frontów powinno odbywać się za pomocą uchwytu lub bocznego pochwytu. Przestrzeń między bokiem, a frontem należy od strony wewnętrznej zasłonić płaskownikiem z aluminium anodowanego. Kontener wyposażyć w trzy szuflady, wkłady metalowe z blokadą wysuwu więcej niż jednej szuflady, zamek centralny w opcji, 2 klucze łamane. Nośność szuflad 25 kg. 2

3 Pozycja 3 Szafa aktowa 5OH na cokole metalowym J1 Wymiary: 80x46x178,2 + 7cm cokół +/- 2% Szafa musi posiadać certyfikat zgodności z normami dotyczącymi jakości mebli danego rodzaju: PN-EN :2006, PN-EN 14749:2007 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Korpus szafy wykonać z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej kolor egger U732ST9 o grubości min 18mm. Wąskie płaszczyzny zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglić R=2mm. Korpus szaf łączony za pomocą złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Do łączenia elementów korpusu nie dopuszcza się użycia kleju. Ściana tylna ma być wpuszczana w ściany boczne i wieńce korpusu. Kolorystyka ściany tylnej musi być zgodna z kolorystyką korpusu szafy. Wieniec górny oraz dolny nakładany. Wszystkie zewnętrzne krawędzie korpusu zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglić R=2mm. Fronty nachodzące na wieńce. Drzwi wyposażyć w zawiasy obiektowe z kątem otwarcia min 270. Fronty zamykane zamkiem baskwilowym z wymienną wkładką patentową wyposażoną w dwa klucze łamane kolor kronospan D375BS. Zamek powinien posiadać możliwość zastosowania klucza master, umożliwiającego na otwarcie kilku zamków tym samym kluczem. We froncie prawym zamontowany uchwyt dwupunktowy o rozstawie 128mm zintegrowany z cylindrem zamka. We froncie lewym analogiczny uchwyt niezintegrowany z zamkiem. Szafa wyposażona w półki metalowe wykonane z profilowanej blachy stalowej o grubości min 1mm, lakierowanej proszkowo RAL Półki muszą posiadać możliwość podwieszania teczek kartotekowych A4 poprzez odpowiednie wyprofilowanie półki. Dla zachowania sztywności konstrukcji półki wymagane jest zastosowanie metalowych wzmocnień podłużnych. Półki metalowe należy wyposażyć w podpórki typu secura zapobiegające przypadkowemu wysunięciu półki. Półki powinny mieć możliwość regulacji położenia na całek wysokości szafy co 32mm (nie dotyczy półek stałych). Szafa posadowiona na cokole metalowym, wykonanym ze stali lakierowanej proszkowo RAL Cokół należy wyposażyć w stopki poziomujące w zakresie min 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywać się od wewnątrz szafy za pomocą klucza imbusowego. Wysokość cokołu ok 7cm. 3

4 Pozycja 4 Nadstawka aktowa J2 Wymiary: 80x46x71,5cm +/- 2% Szafa musi posiadać certyfikat zgodności z normami dotyczącymi jakości mebli danego rodzaju: PN-EN :2006, PN-EN 14749:2007, wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Korpus szafy wykonać z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej kolor egger U732ST9 o grubości min 18mm. Widoczne wąskie krawędzie należy zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglić R=2mm. Korpus szafy łączony za pomocą złączy mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Do łączenia elementów korpusu nie dopuszcza się użycia kleju. Ściana tylna ma być wpuszczana w nawfrezowanie w ścianach bocznych oraz wieńcach korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Wieniec górny oraz dolny nakładany. Fronty skrzydłowe nachodzące na wieńce. Drzwi wyposażyć w zawiasy obiektowe z kątem otwarcia min 270. Fronty zamykane zamkiem z wymienną wkładką patentową wyposażoną w dwa klucze łamane, kolor frontów kronospan D375BS. Zamek powinien posiadać możliwość zastosowania klucza master, który pozwala na otwarcie kilku zamków tym samym kluczem. We froncie prawym zamontować uchwyt dwupunktowy o rozstawie 128mm zintegrowany z cylindrem zamka. We froncie lewym analogiczny uchwyt niezintegrowany z zamkiem. Szafa wyposażona w półki płytowe wykonane z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze korpusu o grubości min 25mm. Szafa wyposażona w półki metalowe wykonane z profilowanej blachy stalowej o grubości min 1mm, lakierowanej proszkowo RAL Półki muszą posiadać możliwość podwieszania teczek kartotekowych A4 poprzez odpowiednie wyprofilowanie półki. Dla zachowania sztywności konstrukcji półki wymagane jest zastosowanie metalowych wzmocnień podłużnych. Półki metalowe należy wyposażyć w podpórki typu secura zapobiegające przypadkowemu wysunięciu półki. Półki powinny mieć możliwość regulacji położenia na całek wysokości szafy co 32mm (nie dotyczy półek stałych). Szafa przystosowana do posadowienia w formie nadstawki na innej szafie. 4

5 Pozycja 5 Biurko proste do wsparcia na szafce S1 Wymiary: 180x80x74h [cm] +/-2% Biurko musi posiadać certyfikat zgodności z normami dotyczącymi jakości mebli danego rodzaju: PN-EN 527-1:2011, PN-EN 527-2:2004, PN-EN 527-3:2004 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Ponadto biurko musi spełniać warunki i wymagania określone w rozporządzeniu Ministra Pracy i Polityki Społecznej z dnia 1 grudnia 1998 roku w sprawie bezpieczeństwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz.U ). Blat wykonać z trójwarstwowej płyty wiórowej grubości min 25mm w klasie higieniczności E1 obustronnie melaminowanej na kolor kronospan D375BS Wąskie krawędzie zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglić R=2mm. Narożniki blatu zaokrąglić R= ok 50mm. Ramę stelaża wykonać z profilowanej blachy stalowej o grubości min 2mm tworzącej profil otwarty o przekroju ok 35x55mm. Ramę mocować do blatu za pomocą wpustek tworzywowych i śrub imbusowych z gwintem metrycznym. Nogi stołu wykonać z profilowanej blachy stalowej o grubości min 2mm. Przekrój nogi powinien wynosić: szerokość 30mm, głębokość 86mm, a od strony zewnętrznej nogę należy zaokrąglić promieniem R=17,5mm. Kształt nóg powinien umożliwić swobodne przeprowadzenie okablowania. Kąt pochylenia nogi w stosunku do blatu powinien mieścić się w zakresie Od strony wewnętrznej nogę należy wyposażyć w zamknięcie typu Click o szerokości 30mm na całej wysokości nogi. Nogę należy wesprzeć na stopce z chromowanego aluminium o przekroju dopasowanym do profilu nogi. Stopka od strony wewnętrznej powinna być otwarta w celu swobodnego wprowadzenia kabli do nogi. Wysokość stopki powinna wynosić ok 30mm i posiadać wbudowany regulator w kolorze chromowanego aluminium, umożliwiający poziomowanie w zakresie min 10mm. Noga powinna być mocowana za pomocą adaptera stalowego łączącego jednocześnie ramę z nogą za pomocą jednej śruby. Użycie adaptera powinno umożliwiać wielokrotny montaż oraz demontaż nogi bez utraty stabilności konstrukcji. Nie dopuszcza się zastosowania konstrukcji spawanej. Nogi oraz stelaż należy lakierować proszkowo RAL

6 6

7 Pozycja 6 Biurko wolnostojące z blatem stałym P1K (stól do sali konferencyjnej) Wymiary: 160x80x74h [cm] +/-2% Biurko musi posiadać certyfikat zgodności z normami dotyczącymi jakości mebli danego rodzaju: PN-EN 527-1:2011, PN-EN 527-2:2004, PN-EN 527-3:2004 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Ponadto biurko musi spełniać warunki i wymagania określone w rozporządzeniu Ministra Pracy i Polityki Społecznej z dnia 1 grudnia 1998 roku w sprawie bezpieczeństwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz.U ). Blat biurka wykonać z trójwarstwowej płyty wiórowej grubości min. 25mm w klasie higieniczności E1 obustronnie melaminowanej na kronospan D375BS. Wąskie płaszczyzny zabezpieczyć obrzeżem PCV o grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglić R=2mm. Pod blatem, wzdłuż jego osi montować poziomy kanał kablowy będący integralną częścią stelaża, wykonany z profilowanej blachy stalowej o gr. min 2mm. Poziomy kanał kablowy powinien umożliwiać swobodne wprowadzenie standardowej listwy zasilającej, a przestrzeń wewnętrzna w przekroju poprzecznym nie powinna być mniejsza niż 80x50h [mm]. Nogi biurka wykonać z profilowanej blachy stalowej o grubości min 3mm. Przekrój nogi powinien wynosić: szerokość 42mm, głębokość 44mm, a od strony zewnętrznej nogę należy zaokrąglić promieniem R=21mm. Kształt nóg powinien umożliwić przeprowadzenie okablowania. Kąt pochylenia nogi w stosunku do blatu powinien mieścić się w zakresie 74. Pionowe prowadzenie kabli w każdej nodze zasłonięte metalową zaślepką o szer. 35 mm wpinaną w profil nogi od strony wewnętrznej. Blat biurka zamocowany na wspornikach o wymiarach 60x20mm, wykonanych z giętej blachy o gr 2 mm, dystans od krawędzi blatu powinien wynosić 12 cm co pozwala na zamocowanie akcesoriów - np. nadstawki szyny. Stopki poziomujące w zakresie 10 mm, wykonane z tworzywa sztucznego w kolorze czarnym, na stopkach znajdują się nakładki metalowe, malowane proszkowo w kolorze stelaża. Nogi oraz stelaż lakierować proszkowo w RAL

8 Pozycja 7 Biurko gabinetowe do wsparcia na komodzie X1 Wymiary: 217x255/165x74h [cm] +/-2% Blat roboczy wykonać ze szkła hartowanego kolor grafit, gr 10mm. Blat mocowany do stelaża za pomocą dystansów ze stali nierdzewnej o średnicy 70 mm, przyklejonych do szkła klejem UV. Stelaż stalowy o przekroju okrągłym. Część główna ramy stelaża o średnicy 35 mm, pozostałe elementy zespawane, przy użyciu technologii TIG, malowane proszkowo. Profile stelaża gięte na giętarce CNC zapewniającej powtarzalność i stabilność wykonywanego produktu. Rama główna stelaża zaokrąglona promieniem 75 mm. Wspornik łączący dystanse przyklejone do blatu z częścią główną stelaża cięty laserowo oraz gięty. Rama stelaża wyposażona we wspornik służący do wsparcia na komodzie. Kąt pomiędzy dolną krawędzią blatu a nogą stelaża wynosi 53 stopnie. Stopy chromowane o średnicy 100 mm i wysokości 16 mm z regulacją poziomu w zakresie 25 mm. Rysunek poglądowy 8

9 Pozycja 8 Szafka z pięcioma drzwiami Wymiary: 230x55x57h [cm] +/-2% Korpus szafki wykonać z płyty MDF o grubości min 25 mm obustronnie okleinowanej okleiną naturalną lub modyfikowana dąb kakaowy. Widoczne wąskie płaszczyzny zabezpieczyć okleiną w kolorze powierzchni płaskich. Elementy korpusu wieńce i ściany boczne, klejone, połączyć na ucios pod kątem 45 stopni. Krawędzie boczne wieńców i ścian bocznych zaokrąglone promieniem R 25 mm. Podwójną ścianę tylną wykonać z płyty MDF o grubości 12 mm lakierowanej lub obustronnie okleinowanej okleiną naturalną lub modyfikowana dąb kakaowy.wnętrze szafki podzielone na trzy przestrzenie lewa, prawa i środkowa. Każdą przestrzeń wyposażyć w półkę wykonaną z płyty MDF o grubości min 25 mm obustronnie okleinowanej okleiną naturalną lub modyfikowana dąb kakaowy Półka umieszczona na wysokości umożliwiającej ustawienie pod nią segregatora. Szafka wyposażona w 5 drzwi. Drzwi skrzydłowe prawe, lewe i środkowe wykonane z płyty MDF o grubości min 18mm, obustronnie okleinowanej okleiną naturalną dąb kakaowy. Widoczne wąskie płaszczyzny zabezpieczyć okleiną naturalną w kolorze powierzchni płaskich. Drzwi wyposażyć w zawiasy puszkowe umożliwiające otwarcie o kącie min 110. Fronty nie posiadają uchwytów. Otwierane za pomocą pochwytu. Szafkę posadowić na chromowanych stopach umożliwiających wypoziomowanie nierówności podłoża w zakresie min 10mm. Przykładowy widok przedstawiono na rysunku poglądowym. 9

10 Pozycja 9 Wymiary: 110x110x74h [cm] +/-2% X2 Blat roboczy wykonać ze szkła hartowanego kolor grafit, gr 10mm. Blat mocowany do stelaża za pomocą dystansów ze stali nierdzewnej o średnicy 70 mm, przyklejonych do szkła klejem UV. Stelaż stalowy o przekroju okrągłym. Część główna ramy stelaża o średnicy 35 mm, pozostałe elementy zespawane, przy użyciu technologii TIG, malowane proszkowo. Profile stelaża gięte na giętarce CNC zapewniającej powtarzalność i stabilność wykonywanego produktu. Rama główna stelaża zaokrąglona promieniem 75 mm. Wspornik łączący dystanse przyklejone do blatu z częścią główną stelaża cięty laserowo oraz gięty. Kąt pomiędzy dolną krawędzią blatu a nogą stelaża wynosi 62 stopnie. Stopy chromowane o średnicy 100 mm i wysokości 16 mm z regulacją poziomu w zakresie 25 mm. 10

11 Pozycja 10 Kontener z drzwiami oraz szufladą w górnej części M1 Wymiary: 120x50x65h [cm] +/-2% Szafka musi posiadać certyfikat zgodności z normami dotyczącymi jakości mebli danego rodzaju: PN-EN :2006, PN-EN :2006 oraz PN-EN 14074:2006 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Korpus szafki wykonać z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej na kolor egger U732ST9. Widoczne wąskie płaszczyzny zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglić R=2mm. Konstrukcja szafki wieńcowa. Wieniec górny oraz dolny wykonać z płyty o grubości min 25mm, pozostałe elementy płytowe wykonać z płyty o grubości min 18mm. Elementy korpusu połączyć za pomocą złączy mimośrodowych niewidocznych na zewnątrz. Umożliwiających wymianę poszczególnych elementów w przypadku uszkodzenia. Nie dopuszcza się konstrukcji klejonej. W górnej części szafkę wyposażyć w szufladę z bokami metalowymi na prowadnicach kulkowych w kolorze srebrnym lub szarym z pełnym wysuwem, samodociągiem oraz cichym domykiem. Szuflada otwierana za pomocą pochwytu (nie dopuszcza się zastosowania uchwytu). Pod wieńcem górnym montować listwę z aluminium anodowanego maskującą przestrzeń między wieńcem górnym, a frontem szuflady. Front szuflady wykonać z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej na kolor kronospan D375BS. Dno szuflady wykonać z trójwarstwowej płyty wiórowej w klasie higieniczności E1 o grubości min 16mm obustronnie melaminowanej na kolor jasny popiel. Pod szufladą zastosować trzy fronty skrzydłowe wykonane z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej na kolor kronospan D375BS. Widoczne wąskie płaszczyzny zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglić R=2mm. Górną krawędź drzwi wyposażyć w listwę pochwytową wykonaną z anodowanego aluminium. Fronty wyposażyć w zawiasy puszkowe umożliwiające otwarcie o kącie min 110 oraz cichy domyk. Szafkę posadowić na min 5 stopkach, umożliwiających wypoziomowanie nierówności podłoża w zakresie min 10mm. 11

12 Pozycja 11 Stolik PN 1 Wymiary: 80x80x74h [cm], +/- 2% Blat stołu wykonać z trójwarstwowej płyty wiórowej w klasie higieniczności E1 i gr. min. 25mm, obustronnie melaminowanej w kolorze lazurowy niebieski PFLEIDERER U 0741 M Atlantic. Wąskie płaszczyzny zabezpieczyć obrzeżem PCV gr. 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. Stelaż kolumnowy na podstawie talerzowej o średnicy fi 590 mm i grubości 10 mm pokrytej płaszczem ze stali nierdzewnej grubości 1 mm. Pod blatem głowica mocująca wykonana z blachy malowana proszkowo wraz z górną częścią nóg, dolna część nóg oraz stopy - stal nierdzewna szczotkowana. Średnica nóg dobrana proporcjonalnie do wielkości blatu przekrój kolumny pionowej o wymiarach 800 mm x 800 mm rogi zaoblone promień r5. Stopy grubości 10mm ze ślizgaczami 12

13 Pozycja 12 Lada B1 1. B1 melamina moduł narożny 4 szt. Lada recepcyjna narożna prawa Wymiary: 125/65x125/65x94h [cm] +/-2% Blat roboczy dzielony tworząc podział na prawe i lewe ramię. Blaty robocze lady mają być wykonane z trójwarstwowej płyty wiórowej w klasie higieniczności E1 o grubości min 25mm obustronnie melaminowanej w kolorze kronospan D375BS. Krawędzie blatu należy zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie blatu zaokrąglić R=2mm. Blaty o głębokości 60cm mają być niezależne od głębokości boku lady, jednak nie mogą przestawać poza głębokość boku lady. Kierunek usłojenia blatu wzdłuż dłuższej krawędzi. Wysokość górnej powierzchni blatu ma wynosić 72cm. Front lady o wysokości 94cm wykonać z płyty wiórowej w klasie higieniczności E1 o grubości min 50mm obustronnie melaminowanej w kolorze kronospan D375BS. Wąskie płaszczyzny zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Nie dopuszcza się zastosowania dwóch złożonych ze sobą obrzeży (nie dopuszcza się widocznych linii podziału na głębokości frontu). Krawędzie blatu zaokrąglić R=2mm. Front składający się z dwóch elementów (prawy i lewy) należy ze sobą łączyć na ucios pod kątem 45 (nie dopuszcza się zestawiania prostych formatek ze sobą). Cokół lady ma być wykonany z płyty MDF o gr. 25mm lakierowanej w strukturze mat na kolor RAL W cokołach mają być zamontowane stopki poziomujące z zakresem regulacji min 10mm. Pod frontem należy zamontować podświetlenie LED w kolorze zimnobiałym. Diody mają oświetlać krawędź listwy wykonanej z satynowanego plexi w celu uzyskania efektu świecącej linii. Przewody zasilające mają być prowadzone w narożnikach modułów lad i mają być zabezpieczone metalową osłoną. W zestawach lad ma być zastosowane szeregowe łączenie oświetlenia. Lada ma posiadać możliwość montażu włącznika oświetlenia z prawej lub lewej strony zestawu (do wyboru przez zamawiającego). Ladę należy wyposażyć w poziomy kanał kablowy umiejscowiony pod batem w miejscu łączenia się z frontem. Kanał ma mieć w przekroju wymiary min 65x70mm i powinien być wykonany z profilowanej blachy stalowej o grubości min 1mm. Funkcję poziomego prowadzenia kabli ma spełniać metalowa rynna o głębokości min 40mm i wysokości 45mm, montowana do kanału kablowego. W płytowych nogach lad pośrednich należy zamontować przepusty kablowe, umożliwiające poziome prowadzenia kabli. Widok jak na rysunku poglądowym: 13

14 2. B1 melamina moduł środkowy 4 szt. Lada recepcyjna z frontem wysokim Wymiary: 130x65x94cm Blat roboczy lady wykonać z trójwarstwowej płyty wiórowej o grubości 25mm w klasie higieniczności E1 obustronnie melaminowanej w kolorze kronospan D375BS. Widoczne wąskie krawędzie zabezpieczyć obrzeżem PCV grubości 2mm w kolorze blatu. Krawędzie obrzeża zaokrąglić R=2mm. Wysokość górnej powierzchni blatu powinna wynosić 72cm. Front o wysokości 94cm wykonać z trójwarstwowej płyty wiórowej o grubości 50mm w klasie higieniczności E1 obustronnie melaminowanej w kolorze kronospan D375BS. Wąskie płaszczyzny zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Nie dopuszcza się zastosowania dwóch złożonych ze sobą obrzeży (nie dopuszcza się widocznych linii podziału na głębokości frontu). Krawędzie obrzeża zaokrąglić R=2mm. Cokół frontowy lady wykonać z płyty MDF o grubości 25mm lakierowanej w strukturze mat w kolorze RAL W cokole zamontować stopki poziomujące z zakresem regulacji min 15mm. Pod frontem należy zamontować podświetlenie LED w kolorze zimno-białym. Diody mają oświetlać krawędź listwy wykonanej z plexi w celu uzyskania efektu świecącej linii. Przewody zasilające mają być prowadzone w narożnikach modułów lad i zabezpieczone metalową osłoną. W zestawach lad ma być zastosowana możliwość szeregowego łączenia oświetlenia. Lada ma posiadać możliwość montażu włącznika oświetlenia z prawej lub lewej strony zestawu (do wyboru przez Zamawiającego). Ladę należy wyposażyć w poziomy kanał kablowy umiejscowiony pod blatem w miejscu łączenia się z frontem. Kanał w przekroju o wymiary min 68x70mm powinien być wykonany z profilowanej blachy stalowej o grubości min 1mm. Funkcję poziomego prowadzenia kabli powinna spełniać metalowa rynna o głębokości min 40mm i wysokości 45mm, montowana do kanału kablowego. W płytowych nogach lad pośrednich należy zamontować przepusty kablowe, umożliwiające poziome prowadzenie kabli. Przykładowy widok przedstawiono na rysunku poglądowym. 14

15 3. B1 melamina moduł środkowy 2 szt. Lada recepcyjna z frontem wysokim Wymiary: 105x65x94cm Blat roboczy lady wykonać z trójwarstwowej płyty wiórowej o grubości 25mm w klasie higieniczności E1 obustronnie melaminowanej w kolorze kronospan D375BS. Widoczne wąskie krawędzie zabezpieczyć obrzeżem PCV grubości 2mm w kolorze blatu. Krawędzie obrzeża zaokrąglić R=2mm. Wysokość górnej powierzchni blatu powinna wynosić 72cm. Front o wysokości 94cm wykonać z trójwarstwowej płyty wiórowej o grubości 50mm w klasie higieniczności E1 obustronnie melaminowanej w kolorze kronospan D375BS. Wąskie płaszczyzny zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Nie dopuszcza się zastosowania dwóch złożonych ze sobą obrzeży (nie dopuszcza się widocznych linii podziału na głębokości frontu). Krawędzie obrzeża zaokrąglić R=2mm. Cokół frontowy lady wykonać z płyty MDF o grubości 25mm lakierowanej w strukturze mat w kolorze RAL W cokole zamontować stopki poziomujące z zakresem regulacji min 15mm. Pod frontem należy zamontować podświetlenie LED w kolorze zimno-białym. Diody mają oświetlać krawędź listwy wykonanej z plexi w celu uzyskania efektu świecącej linii. Przewody zasilające mają być prowadzone w narożnikach modułów lad i zabezpieczone metalową osłoną. W zestawach lad ma być zastosowana możliwość szeregowego łączenia oświetlenia. Lada ma posiadać możliwość montażu włącznika oświetlenia z prawej lub lewej strony zestawu (do wyboru przez Zamawiającego). Ladę należy wyposażyć w poziomy kanał kablowy umiejscowiony pod blatem w miejscu łączenia się z frontem. Kanał w przekroju o wymiary min 68x70mm powinien być wykonany z profilowanej blachy stalowej o grubości min 1mm. Funkcję poziomego prowadzenia kabli powinna spełniać metalowa rynna o głębokości min 40mm i wysokości 45mm, montowana do kanału kablowego. W płytowych nogach lad pośrednich należy zamontować przepusty kablowe, umożliwiające poziome prowadzenie kabli. Przykładowy widok przedstawiono na rysunku poglądowym. 15

16 4. Wejście do lady: Drzwi nocowane na zawiasie wahadłowym, dzielone na dwie równe części. Każdy front drzwi wykonany z płyty melaminowanej w kolorze kronospan D375BS, grubość płyty 25mm, wykonane w kolorze frontu lady. Każdy front mocowany do lady za pomocą 3 szt. zawiasów wahadłowych, każdy front drzwi o wymiarze ok. 49 cm/ szer. Klapa wykonana z płyty melaminowanej o grubości 25mm. W kolorze blatu lady. B1 całość lady ustawienie 16

17 Pozycja 13 Lada S1 1. S1 melamina moduł narożny niski 1 szt. Lada recepcyjna narożna prawa Wymiary: 205/65x205/65x74h [cm] +/-2% Blat roboczy dzielony tworząc podział na prawe i lewe ramię. Blaty robocze lady mają być wykonane z trójwarstwowej płyty wiórowej w klasie higieniczności E1 o grubości min 25mm obustronnie melaminowanej w kolorze kronospan D375BS. Krawędzie blatu należy zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie blatu zaokrąglić R=2mm. Blaty o głębokości 60cm mają być niezależne od głębokości boku lady, jednak nie mogą przestawać poza głębokość boku lady. Kierunek usłojenia blatu wzdłuż dłuższej krawędzi. Wysokość górnej powierzchni blatu ma wynosić 72cm. Front lady o wysokości 94cm wykonać z płyty wiórowej w klasie higieniczności E1 o grubości min 50mm obustronnie melaminowanej w kolorze kronospan D375BS. Wąskie płaszczyzny zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Nie dopuszcza się zastosowania dwóch złożonych ze sobą obrzeży (nie dopuszcza się widocznych linii podziału na głębokości frontu). Krawędzie blatu zaokrąglić R=2mm. Front składający się z dwóch elementów (prawy i lewy) należy ze sobą łączyć na ucios pod kątem 45 (nie dopuszcza się zestawiania prostych formatek ze sobą). Cokół lady ma być wykonany z płyty MDF o gr. 25mm lakierowanej w strukturze mat na kolor RAL W cokołach mają być zamontowane stopki poziomujące z zakresem regulacji min 10mm. Pod frontem należy zamontować podświetlenie LED w kolorze zimnobiałym. Diody mają oświetlać krawędź listwy wykonanej z satynowanego plexi w celu uzyskania efektu świecącej linii. Przewody zasilające mają być prowadzone w narożnikach modułów lad i mają być zabezpieczone metalową osłoną. W zestawach lad ma być zastosowane szeregowe łączenie oświetlenia. Lada ma posiadać możliwość montażu włącznika oświetlenia z prawej lub lewej strony zestawu (do wyboru przez zamawiającego). Ladę należy wyposażyć w poziomy kanał kablowy umiejscowiony pod batem w miejscu łączenia się z frontem. Kanał ma mieć w przekroju wymiary min 65x70mm i powinien być wykonany z profilowanej blachy stalowej o grubości min 1mm. Funkcję poziomego prowadzenia kabli ma spełniać metalowa rynna o głębokości min 40mm i wysokości 45mm, montowana do kanału kablowego. W płytowych nogach lad pośrednich należy zamontować przepusty kablowe, umożliwiające poziome prowadzenia kabli. Widok jak na rysunku poglądowym: 17

18 2. S1 melamina - moduł środkowy 7 szt. Lada recepcyjna niska z wystającym blatem frontowym Wymiary: 160x89x72cm Blat roboczy lady o wymiarach głębokości 65cm i szerokości 160cm wykonać z trójwarstwowej płyty wiórowej o grubości 25mm w klasie higieniczności E1 obustronnie melaminowanej w kolorze kronospan D375BS. Widoczne wąskie krawędzie zabezpieczyć obrzeżem PCV grubości 2mm w kolorze blatu. Krawędzie obrzeża zaokrąglić R=2mm. Wysokość górnej powierzchni blatu powinna wynosić 72cm. Blat frontowy lady o głębokości 24cm i szerokości 160cm wykonać z trójwarstwowej płyty wiórowej o grubości 50mm w klasie higieniczności E1 obustronnie melaminowanej w kolorze kronospan D375BS. Widoczne wąskie krawędzie zabezpieczyć obrzeżem PCV grubości 2mm w kolorze blatu. Nie dopuszcza się zastosowania dwóch złożonych ze sobą obrzeży (nie dopuszcza się widocznych linii podziału na głębokości frontu). Krawędzie obrzeża zaokrąglić R=2mm Front lady wykonać z trójwarstwowej płyty wiórowej o grubości 50mm w klasie higieniczności E1 obustronnie melaminowanej w kolorze kronospan D375BS. Wąskie płaszczyzny zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Nie dopuszcza się zastosowania dwóch złożonych ze sobą obrzeży (nie dopuszcza się widocznych linii podziału na głębokości frontu). Krawędzie obrzeża zaokrąglić R=2mm. Cokół frontowy lady wykonać z płyty MDF o grubości 25mm lakierowanej w strukturze mat na kolor RAL W cokole zamontować stopki poziomujące z zakresem regulacji min 15mm. Pod frontem należy zamontować podświetlenie LED w kolorze zimno-białym. Diody mają oświetlać krawędź listwy wykonanej z plexi w celu uzyskania efektu świecącej linii. Przewody zasilające mają być prowadzone w narożnikach modułów lad i zabezpieczone metalową osłoną. W zestawach lad ma być zastosowana możliwość szeregowego łączenia oświetlenia. Lada ma posiadać możliwość montażu włącznika oświetlenia z prawej lub lewej strony zestawu (do wyboru przez Zamawiającego). Ladę należy wyposażyć w poziomy kanał kablowy umiejscowiony pod blatem w miejscu łączenia się z frontem. Kanał w przekroju o wymiary min 68x70mm powinien być wykonany z profilowanej blachy stalowej o grubości min 1mm. Funkcję poziomego prowadzenia kabli powinna spełniać metalowa rynna o głębokości min 40mm i wysokości 45mm, montowana do kanału kablowego. W płytowych nogach lad pośrednich należy zamontować przepusty kablowe, umożliwiające poziome prowadzenie kabli. Przykładowy widok przedstawiono na rysunku poglądowym. 18

19 3. S1 melamina moduł narożny niski 1 szt. Lada recepcyjna narożna prawa Wymiary: 205/65x205/65x74h [cm] +/-2% Blat roboczy dzielony tworząc podział na prawe i lewe ramię. Blaty robocze lady mają być wykonane z trójwarstwowej płyty wiórowej w klasie higieniczności E1 o grubości min 25mm obustronnie melaminowanej w kolorze kronospan D375BS. Krawędzie blatu należy zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie blatu zaokrąglić R=2mm. Blaty o głębokości 60cm mają być niezależne od głębokości boku lady, jednak nie mogą przestawać poza głębokość boku lady. Kierunek usłojenia blatu wzdłuż dłuższej krawędzi. Wysokość górnej powierzchni blatu ma wynosić 72cm. Front lady o wysokości 94cm wykonać z płyty wiórowej w klasie higieniczności E1 o grubości min 50mm obustronnie melaminowanej w kolorze kronospan D375BS. Wąskie płaszczyzny zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Nie dopuszcza się zastosowania dwóch złożonych ze sobą obrzeży (nie dopuszcza się widocznych linii podziału na głębokości frontu). Krawędzie blatu zaokrąglić R=2mm. Front składający się z dwóch elementów (prawy i lewy) należy ze sobą łączyć na ucios pod kątem 45 (nie dopuszcza się zestawiania prostych formatek ze sobą). Cokół lady ma być wykonany z płyty MDF o gr. 25mm lakierowanej w strukturze mat na kolor RAL W cokołach mają być zamontowane stopki poziomujące z zakresem regulacji min 10mm. Pod frontem należy zamontować podświetlenie LED w kolorze zimnobiałym. Diody mają oświetlać krawędź listwy wykonanej z satynowanego plexi w celu uzyskania efektu świecącej linii. Przewody zasilające mają być prowadzone w narożnikach modułów lad i mają być zabezpieczone metalową osłoną. W zestawach lad ma być zastosowane szeregowe łączenie oświetlenia. Lada ma posiadać możliwość montażu włącznika oświetlenia z prawej lub lewej strony zestawu (do wyboru przez zamawiającego). Ladę należy wyposażyć w poziomy kanał kablowy umiejscowiony pod batem w miejscu łączenia się z frontem. Kanał ma mieć w przekroju wymiary min 65x70mm i powinien być wykonany z profilowanej blachy stalowej o grubości min 1mm. Funkcję poziomego prowadzenia kabli ma spełniać metalowa rynna o głębokości min 40mm i wysokości 45mm, montowana do kanału kablowego. W płytowych nogach lad pośrednich należy zamontować przepusty kablowe, umożliwiające poziome prowadzenia kabli. Widok jak na rysunku poglądowym: 19

20 4. S1 melamina 1 szt. Lada recepcyjna z frontem wysokim Wymiary: 100x65x94cm Blat roboczy lady wykonać z trójwarstwowej płyty wiórowej o grubości 25mm w klasie higieniczności E1 obustronnie melaminowanej w kolorze kronospan D375BS. Widoczne wąskie krawędzie zabezpieczyć obrzeżem PCV grubości 2mm w kolorze blatu. Krawędzie obrzeża zaokrąglić R=2mm. Wysokość górnej powierzchni blatu powinna wynosić 72cm. Front o wysokości 94cm wykonać z trójwarstwowej płyty wiórowej o grubości 50mm w klasie higieniczności E1 obustronnie melaminowanej w kolorze kronospan D375BS. Wąskie płaszczyzny zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Nie dopuszcza się zastosowania dwóch złożonych ze sobą obrzeży (nie dopuszcza się widocznych linii podziału na głębokości frontu). Krawędzie obrzeża zaokrąglić R=2mm. Cokół frontowy lady wykonać z płyty MDF o grubości 25mm lakierowanej w strukturze mat w kolorze RAL W cokole zamontować stopki poziomujące z zakresem regulacji min 15mm. Pod frontem należy zamontować podświetlenie LED w kolorze zimno-białym. Diody mają oświetlać krawędź listwy wykonanej z plexi w celu uzyskania efektu świecącej linii. Przewody zasilające mają być prowadzone w narożnikach modułów lad i zabezpieczone metalową osłoną. W zestawach lad ma być zastosowana możliwość szeregowego łączenia oświetlenia. Lada ma posiadać możliwość montażu włącznika oświetlenia z prawej lub lewej strony zestawu (do wyboru przez Zamawiającego). Ladę należy wyposażyć w poziomy kanał kablowy umiejscowiony pod blatem w miejscu łączenia się z frontem. Kanał w przekroju o wymiary min 68x70mm powinien być wykonany z profilowanej blachy stalowej o grubości min 1mm. Funkcję poziomego prowadzenia kabli powinna spełniać metalowa rynna o głębokości min 40mm i wysokości 45mm, montowana do kanału kablowego. W płytowych nogach lad pośrednich należy zamontować przepusty kablowe, umożliwiające poziome prowadzenie kabli. Przykładowy widok przedstawiono na rysunku poglądowym. 20

21 4. Wejście do lady: Drzwi nocowane na zawiasie wahadłowym, dzielone na dwie równe części. Każdy front drzwi wykonany z płyty melaminowanej w kolorze kronospan D375BS, grubość płyty 25mm, wykonane w kolorze frontu lady. Każdy front mocowany do lady za pomocą 3 szt. zawiasów wahadłowych, każdy front drzwi o wymiarze ok. 49 cm/ szer. Klapa wykonana z płyty melaminowanej o grubości 25mm. W kolorze blatu lady S1 całość lady ustawienie 21

22 Pozycja 14 LADA S2 S2 melamina - moduł środkowy 6 szt. Lada recepcyjna niska z wystającym blatem frontowym Wymiary: 200x89x72cm Blat roboczy lady o wymiarach głębokości 65cm i szerokości 200cm wykonać z trójwarstwowej płyty wiórowej o grubości 25mm w klasie higieniczności E1 obustronnie melaminowanej w kolorze kronospan D375BS. Widoczne wąskie krawędzie zabezpieczyć obrzeżem PCV grubości 2mm w kolorze blatu. Krawędzie obrzeża zaokrąglić R=2mm. Wysokość górnej powierzchni blatu powinna wynosić 72cm. Blat frontowy lady o głębokości 24cm i szerokości 200cm wykonać z trójwarstwowej płyty wiórowej o grubości 50mm w klasie higieniczności E1 obustronnie melaminowanej w kolorze kronospan D375BS. Widoczne wąskie krawędzie zabezpieczyć obrzeżem PCV grubości 2mm w kolorze blatu. Nie dopuszcza się zastosowania dwóch złożonych ze sobą obrzeży (nie dopuszcza się widocznych linii podziału na głębokości frontu). Krawędzie obrzeża zaokrąglić R=2mm Front lady wykonać z trójwarstwowej płyty wiórowej o grubości 50mm w klasie higieniczności E1 obustronnie melaminowanej w kolorze kronospan D375BS. Wąskie płaszczyzny zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Nie dopuszcza się zastosowania dwóch złożonych ze sobą obrzeży (nie dopuszcza się widocznych linii podziału na głębokości frontu). Krawędzie obrzeża zaokrąglić R=2mm. Cokół frontowy lady wykonać z płyty MDF o grubości 25mm lakierowanej w strukturze mat na kolor RAL W cokole zamontować stopki poziomujące z zakresem regulacji min 15mm. Pod frontem należy zamontować podświetlenie LED w kolorze zimno-białym. Diody mają oświetlać krawędź listwy wykonanej z plexi w celu uzyskania efektu świecącej linii. Przewody zasilające mają być prowadzone w narożnikach modułów lad i zabezpieczone metalową osłoną. W zestawach lad ma być zastosowana możliwość szeregowego łączenia oświetlenia. Lada ma posiadać możliwość montażu włącznika oświetlenia z prawej lub lewej strony zestawu (do wyboru przez Zamawiającego). Ladę należy wyposażyć w poziomy kanał kablowy umiejscowiony pod blatem w miejscu łączenia się z frontem. Kanał w przekroju o wymiary min 68x70mm powinien być wykonany z profilowanej blachy stalowej o grubości min 1mm. Funkcję poziomego prowadzenia kabli powinna spełniać metalowa rynna o głębokości min 40mm i wysokości 45mm, montowana do kanału kablowego. W płytowych nogach lad pośrednich należy zamontować przepusty kablowe, umożliwiające poziome prowadzenie kabli. Przykładowy widok przedstawiono na rysunku poglądowym. 22

23 4. Wejście do lady: Drzwi nocowane na zawiasie wahadłowym, dzielone na dwie równe części. Każdy front drzwi wykonany z płyty melaminowanej w kolorze kronospan D375BS, grubość płyty 25mm, wykonane w kolorze frontu lady. Każdy front mocowany do lady za pomocą 3 szt. zawiasów wahadłowych, każdy front drzwi o wymiarze ok. 49 cm/ szer. Klapa wykonana z płyty melaminowanej o grubości 25mm. W kolorze blatu lady S2 całość lady ustawienie 23

24 Pozycja 15 LADA BZ BZ melamina 2 szt. Lada recepcyjna z frontem wysokim Wymiary: 180x65x94cm Blat roboczy lady wykonać z trójwarstwowej płyty wiórowej o grubości 25mm w klasie higieniczności E1 obustronnie melaminowanej w kolorze kronospan D375BS. Widoczne wąskie krawędzie zabezpieczyć obrzeżem PCV grubości 2mm w kolorze blatu. Krawędzie obrzeża zaokrąglić R=2mm. Wysokość górnej powierzchni blatu powinna wynosić 72cm. Front o wysokości 94cm wykonać z trójwarstwowej płyty wiórowej o grubości 50mm w klasie higieniczności E1 obustronnie melaminowanej w kolorze kronospan D375BS. Wąskie płaszczyzny zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Nie dopuszcza się zastosowania dwóch złożonych ze sobą obrzeży (nie dopuszcza się widocznych linii podziału na głębokości frontu). Krawędzie obrzeża zaokrąglić R=2mm. Cokół frontowy lady wykonać z płyty MDF o grubości 25mm lakierowanej w strukturze mat w kolorze RAL W cokole zamontować stopki poziomujące z zakresem regulacji min 15mm. Pod frontem należy zamontować podświetlenie LED w kolorze zimno-białym. Diody mają oświetlać krawędź listwy wykonanej z plexi w celu uzyskania efektu świecącej linii. Przewody zasilające mają być prowadzone w narożnikach modułów lad i zabezpieczone metalową osłoną. W zestawach lad ma być zastosowana możliwość szeregowego łączenia oświetlenia. Lada ma posiadać możliwość montażu włącznika oświetlenia z prawej lub lewej strony zestawu (do wyboru przez Zamawiającego). Ladę należy wyposażyć w poziomy kanał kablowy umiejscowiony pod blatem w miejscu łączenia się z frontem. Kanał w przekroju o wymiary min 68x70mm powinien być wykonany z profilowanej blachy stalowej o grubości min 1mm. Funkcję poziomego prowadzenia kabli powinna spełniać metalowa rynna o głębokości min 40mm i wysokości 45mm, montowana do kanału kablowego. W płytowych nogach lad pośrednich należy zamontować przepusty kablowe, umożliwiające poziome prowadzenie kabli. Przykładowy widok przedstawiono na rysunku poglądowym. 24

25 BZ całość lady ustawienie 25

26 Pozycja 16 Krzesło A1 Krzesło konferencyjne na czterech nogach połączonych ze sobą poprzeczką, biegnącą po podłodze celem wzmocnienia konstrukcji i stabilności stelaża, wyposażone w stopki zabezpieczające podłogę przed zarysowaniem; Staelaż wykonany z rury stalowej o srednicy 14mm, malowany farbą proszkową w kolorze metalik. Ergonomicznie wyprofilowane siedzisko wyściełane pianką poliuretanową PU, trudnopalną, (wykonaną w technologii pianek wylewanych w formach) gwarantującą wysoką odporność na zgniatanie oraz maksymalny komfort siedzenia, gęstość pianki siedziska 60 kg/m 3. Oparcie krzesła stanowi wykonany w technologii wtryskowej element z tworzywa sztucznego, obustronnie wyściełany pianką PU, trudnopalną, (wykonaną w technologii pianek wylewanych w formach), wyprofilowane do naturalnego kształtu kręgosłupa w części podtrzymującej odcinek lędźwiowo krzyżowy. Tył oparcia jest również tapicerowany. Gęstość pianki oparcia 55 kg/m 3. Klasa trudnopalności pianek potwierdzona badaniem zgodności z normą PN EN i , oraz oświadczeniem producenta o zastosowaniu pianek trudnopalnych w tej konkretnej partii krzeseł. Oparcie z siedziskiem połączone dwoma stabilnymi i estetycznymi prowadnicami stalowymi. Krzesło tapicerowane tkaniną z atestem trud trudnopalności (zgodnie z BS 5852 sekcja 4 oraz PN EN ,2), 100% poliester, o gramaturze 310g/m2, o klasie ścieralności na poziomie cykli (PN-EN ISO ), odporności na piling 5 (BS EN ISO ),; Wymiary: 26

27 Pozycja 17 Krzesło sklejkowe K1 Krzesło konferencyjne na czterech nogach. Stelaż wykonany z rury stalowej o przekroju FI 16 x 2 mm, chromowany w technologii chrom III ( nie dopuszcza się chrom VI). Konstrukcja krzesła umożliwia jego sztaplowanie w ilości do 12 szt. Pod siedziskiem krzesło posiada maskownicę z tworzywa sztucznego w kolorze czarnym. Maskownica zapobiega odkształcaniu tkaniny siedziska podczas sztaplowania krzeseł. Krzesło posiada konstrukcję kubełkową. Kubełek wykonany ze sklejki bukowej. Ponadto siedzisko posiada miękką nakładkę z pianki poliuretanowej, trudnopalnej, tapicerowanej tkaniną. Klasa trudnopalności pianki potwierdzona świadectwem z badań zgodnych z normą PN EN ,2, oraz oświadczeniem producenta o zastosowaniu pianek trudnopalnych w tej konkretnej partii krzeseł. Siedzisko tapicerowane tkaniną z atestem trudnopalności (PN EN ,2 oraz BS 5852), o składzie 100% poliester po recyklingu, o klasie ścieralności na poziomie cykli Martindale (PN-EN ISO ), odporności na piling 5 (EN ISO ) i granmaturze 310g/m 2. Tkanina nie zawiera barwników metalicznych. Wymiary: Krzesło posiada certyfikat zgodności z normą PN EN 16139:2014, dotyczącą wytrzymałości i stabilności. Krzesło posiada badanie zgodnie z klasyfikacją ogniową w zakresie wydzielania toksycznych produktów rozkładu i spalania wg. normy PN 88/B-02855, oraz badanie trudnopalności kwalifikujące produkt jako trudno zapalny zgodnie z normą oraz

28 Pozycja 18 Sofa wysoka 3-osobowa na płozach lakierowanych P1 Wymiary: 190x71x150h [cm] +/-2% Sofa musi posiadać certyfikat zgodności z normami dotyczącymi jakości mebli danego rodzaju PN-EN :2006, PN-EN :2006 oraz PN-EN 14074: Elementy konstrukcyjne korpusu sofy to: sklejka 12 i 18mm, płyta HDF 3mm 2. Warstwa sprężynująca siedziska wykonana z pianki poliuretanowej N3550. Warstwę sprężynującą oparcia wykonać z pianki poliuretanowej N3530. Na podłokietnikach przyklejona pianka poliuretanowa N Na warstwę pokryciową zastosowano włókninę tapicerską o gramaturze 460 g/m 2, Warstwa spełniającą następujące kryteria: -skład 100% wełna -wytrzymałość na ścieralność: 50 tyś. Cykli Martindala - BS EN : BS EN : BS 7176:2007 Low Hazard, UNI 9175 Classe 1M 4. Płozy stalowe wykonane z płaskownika 50x6 mm, malowane proszkowo, bez stopek poziomujących UWAGA wszystkie meble dostarczane są w stanie zmontowanym. Poniżej zdjęcie poglądowe. 28

29 Pozycja 19 Siedzisko B1 Opis techniczny mebli: 1. Elementy konstrukcyjne mebli to listwy ze sklejki, płyta mdf oraz wzmocnienia sklejkowe pozwalające zamocować płozy, nogi lub liny. 2. Warstwę sprężynującą siedzisk stanowi wyprofilowana pianka N3530 klejona do konstrukcji mebla. Meble posiadają charakterystyczne przeszycia które zostały wykonane na piance o grubości 10mm i włókninie tapicerskiej o gramaturze 100 g/m 2. nogi z drewna bukowego barwionego wg dostępnej kolorystyki (wzmacniane elementami stalowymi), Rysunek poglądowy Wymiary + - 2% Wysokość 630 mm 29

30 Pozycja 20 Siedzisko T1 Opis techniczny mebli: 1. Elementem nośnym mebla jest wanna wykonana z kompozytu poliestrowo-szklanego lakierowana od zewnątrz. Od dołu zamocowano stopki. 2. Elementem konstrukcyjnym siedzisk i oparć jest konstrukcja stalowa zalana pianką poliuretanową wprowadzoną do formy metodą wtryskową. 3. Warstwę pokryciową mogą stanowić tkaniny. 4. Kompozyt poliestrowo-szklany to tworzywo powstające z połączenia dwóch materiałów o różnych właściwościach mechanicznych, fizycznych i technologicznych, w których składnik wzmacniający (tzw. zbrojenie) jest układany w postaci warstw między którymi znajduje się wypełnienie, pełniące rolę lepiszcza. Tworzenie zewnętrznej wanny oraz konstrukcji nośnej siedziska i oparcia odbywa się ręcznie przy pomocy formy na której układa się warstwy mat szklanych i przesyca je żywicą poliestrową. Wymiary + - 2% Szerokość 202cm x głębokość 67cm x 42cm 30

31 Pozycja 21 Siedziska W1B Modułowy fotel narożny, z możliwością łączenia z innymi elementami systemu. Fotel posadowiony na czterech nogach wykonanych z rury stalowej o średnicy 22mm, zakończonych stopami o średnicy 100mm wykonanymi z blachy stalowej o grubości 5mm. Nogi w całości chromowane. Konstrukcja wewnętrzna fotela wykonana z elementów litego drewna, płyty wiórowej, sklejki oraz pasów tapicerskich W celu zapewnienia komfortu użytkownika, jak i wysokiej trwałości konstrukcja fotela obłożona pianką poliuretanową, trudnopalną o gęstość 40 kg/m3. Ponadto siedzisko wyściełane integralną pianką PU, trudnopalną o gęstości 80 kg/m 3 (wykonaną w technologii pianek wylewanych w formach gwarantującej wysoką odporność na zgniatanie oraz maksymalny komfort siedzenia); Klasa trudnopalności pianek PU, potwierdzona świadectwem z badań zgodnych z normą PN EN ,2, oraz oświadczeniem producenta o zastosowaniu pianek trudnopalnych w tej konkretnej partii foteli Fotel w całości tapicerowane tkaniną z atestem trudnopalności (PN EN ,2 oraz BS 5852), o składzie 100% poliester po recyklingu, o klasie ścieralności na poziomie cykli Martindale (PN-EN ISO ), odporności na piling 5 (EN ISO ) i granmaturze 310g/m 2. Tkanina nie zawiera barwników metalicznych. Wymiary (+/- 2%): 31

32 Pozycja 22 Siedziska W1s Modułowy fotel z możliwością łączenia z innymi elementami systemu. Fotel posadowiony na czterech nogach z rury stalowej o średnicy 22mm, chromowanych w technologii CHROM III. Nogi zakończone stopami o średnicy 100mm wykonanymi z blachy stalowej o grubości 5mm.. Konstrukcja wewnętrzna fotela wykonana z elementów litego drewna, płyty wiórowej, sklejki oraz pasów tapicerskich W celu zapewnienia komfortu użytkownika, jak i wysokiej trwałości konstrukcja fotela obłożona pianką poliuretanową trudnopalną o gęstość 40 kg/m3. Ponadto siedzisko wyściełane integralną pianką PU (również trudnopalną), o gęstości 80 kg/m 3 (wykonaną w technologii pianek wylewanych w formach gwarantującej wysoką odporność na zgniatanie oraz maksymalny komfort siedzenia); Klasa trudnopalności pianek siedziska i oparcia potwierdzona świadectwem z badań zgodnych z normą PN EN ,2, oraz oświadczeniem producenta o zastosowaniu pianki trudnopalnęj w konkretnej partii krzeseł; Fotel tapicerowany tkaniną z atestem trud trudnopalności (zgodnie z BS 5852 sekcja 4 oraz PN EN ,2), 100% poliester, o gramaturze 310g/m2, o klasie ścieralności na poziomie cykli (PN-EN ISO ), odporności na piling 5 (BS EN ISO ); Wymiary: 32

33 Pozycja 23 Fotel obrotowy M1 Podstawa pięcioramienna, z tworzywa sztucznego (jednolity wtrysk poliamid z włóknem szklanym) w kolorze czarnym, wyposażona w kółka o średnicy 65 mm, samohamowne; Amortzator gazowy zapewniajacy płynną regulację wysokości siedziska w zakresie cm. Nowoczesny mechanizm SYNCHRO umożliwiający synchroniczne odchylanie oparcia i siedziska z regulacją twardości sprężyny za pomocą wygodnego pokrętła znajdującego się po prawej stronie siedziska, umożliwiającego regulację mechanizmu w pozycji siedzącej, odchylonej do tyłu. Mechanizm posiada dwa zakresy pochylenia oparcia i siedziska oraz blokadę tego ruchu w każdym położeniu. W zakresie I oparcie wychyla się od 30 stopni w tył do -5 do przodu. W zakresie II od 30 stopni w tył do 0 stopni (oparcie pionowe bez kąta ujemnego w przód). Ergonomicznie wyprofilowane siedzisko wyściełane integralną pianką PU, trudnopalną (wykonaną w technologii pianek wylewanych w formach gwarantującej wysoką odporność na zgniatanie oraz maksymalny komfort siedzenia); Siedzisko wyposażone w mechanizm regulacji głębokosci w zakresie 60mm. Elastyczne oparcie krzesła wykonane z tworzywa sztucznego z dodatkiem włókna szkalnego, wyściełane integralną pianką PU, trudnopalną (wykonaną w technologii wtryskowej w formach), wyprofilowane do naturalnego kształtu kręgosłupa w części podtrzymującej odcinek lędźwiowo krzyżowy. Tył oparcia jest również tapicerowany. Klasa trudnopalności pianki siedziska orz oparcia potwierdzona świadectwem z badań zgodnych z normą PN EN ,2, oraz oświadczeniem producenta o zastosowaniu pianki trudnopalnęj w konkretnej partii krzeseł; Oparcie z siedziskiem połączone dwoma stabilnymi i estetycznymi prowadnicami stalowymi, malowanymi farbą proszkową w kolorze czarnym; Sześciostopniowa regulowana wysokość oparcia za pomocą mechanizmu zapadkowego; Regulowane podłokietniki, z nakładką wykonaną z miękkiego poliuretanu, w kolorze czarnym; Krzesło tapicerowane tkaniną z atestem trud trudnopalności (zgodnie z BS 5852 sekcja 4 oraz PN EN ,2), 100% poliester, o gramaturze 310g/m2, o klasie ścieralności na poziomie cykli (PN- EN ISO ), odporności na piling 5 (BS EN ISO ),; Gabaryty zewnętrzne (+/- 2%): Krzesło posiada certyfikat zgodności z normą PN EN , PN EN , PN EN , wydany przez jednostkę akredytowaną Krzesło posiada Protokół Oceny Ergonomicznej w sprawie bezpieczeństwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe zgodnie z Rozporządzeniem Ministra Pracy i Polityki Socjalnej z 1998r; 33

34 Pozycja 24 Fotel obrotowy X1 Podstawa pięcioramienna, wykonana jako jednolity odlew aluminium, polerowana; Amortzator gazowy zapewniajacy płynną regulację wysokości siedziska w zakresie cm. Nowoczesny mechanizm SYNCHRO SELF umożliwiający synchroniczne odchylanie oparcia i siedziska z automatycznie dopasowującą się siłą sprężyny w zależności od ciężaru użytkownika. Mechanizm SYNCHRO SELF posiada możliwość ustawienia pracy w dwóch zakresach miękki, twardy. Ponadto posiada dwa zakresy pochylenia oparcia i siedziska oraz blokadę tego ruchu Siedzisko wykonane z tworzywa sztucznego, wyściełane integralną pianką poliuretanową, trudnopalną o gęstości 63 kg/m3, wykonaną w technologii pianek wylewanych. Siedzisko posiada regulację głębokości w zakresie 50mm. Ergonomicznie wyprofilowane oparcie z tworzywa sztucznego pokrytego integralną pianką poliuretanową, trudnopalną o gęstości 76 kg/m3, wykonaną w technologii pianek wylewanych. Oparcie mocowane do podwójnego wspornika z tworzywa sztucznego w kolorze czarnym, biegnącego wzdłóż całego oparcia. Oparcie posiada regulację wsparcia podlędźwiowego w zakresie góra dół, natomiast we wsporniku zamontoway jest mechanizm regulacji wyparcia części lędźwiowej kręgosłupa w zakresie przód-tył. Klasa trudnopalnosci piankek potwierdzona badaniem zgodnosci z normą PN ,2, oraz oświadczeniem producenta o zastosowaniu pianek trudnopalnych w konkretnej partii krzeseł. Fotel wyposażony w zagłówek regulowany zarówno na wysokość jaki i kątowo. Regulowane na wysokość podłokietniki, z miękką poliuretanową nakładką w kolorze czarnym, regulowaną w zakresie przód-tył oraz na boki. Krzesło tapicerowane skórą licową. Wymiary (+/- 2%): Krzesło posiada certyfikat zgodności z normą określającą obrotowe krzesła biurowe PN EN ,2,3. Krzesło posiada pozytywną ocenę ergonomiczną fizjologiczną, potwierdzającą zgodność z Rozporządzeniem Ministra Pracy i Polityki Socjalnej z 1 grudnia 1998r. 34

35 Pozycja 26 Stół konferencyjny MX1 Wymiary: 277x120x74h [cm] +/-2% Blat stołu wykonać z trójwarstwowej płyty wiórowej grubości min 25mm w klasie higieniczności E1 okleinowanej okleiną naturalną kolor Dąb mleczny. Wąskie płaszczyzny oklejone obrzeżem z okleiny naturalnej o gr 2mm. Wszystkie krawędzie załamane R2. Stelaż w formie rany wpuszczonej w głąb blatu wykonać z profilu stalowego o przekroju 60x20mm i malować proszkowo w kolor Ral Stelaż mocować węższą krawędzią w stronę blatu. Montaż stelaża do blatu powinien odbywać się za pośrednictwem wpustek tworzywowych (osadzonych na stałe w blacie) pozwalających na wielokrotny montaż oraz demontaż blatu bez jego uszkodzenia oraz utraty sztywności konstrukcji. Nie dopuszcza się wkręcania śrub mocujących bezpośrednia w płytę blatu. Nogi w formie płóz wykonać z profilu stalowego o przekroju 80x20mm i malować proszkowo na Ral Płozy cofnięte w głąb blatu. Narożniki łączące nogę z płozą zaokrąglone R=20mm (nie dopuszcza się łączenia profili na prosto). Płozę wyposażyć w stopki poziomujące z regulacją w zakresie min 10mm. 35

36 Pozycja 27 Wykładzina FX Flokowana wykładzina w płytce pokoje 3.25,3.26,3.33,3.34,3.35,3.36,3.37,3.38,3.39,3.40,3.41,3.42,3.59 wykładzina flokowana w płytce 50x50 cm runo: 100% PA (nylon 6,6) podłoże PVC + włókno szklane klasa użytkowa EN grubość całkowita ISO ,3 mm waga całkowita ISO ,5 kg/m 2 odporność na ścieranie EN <35g utrata włókien trwałość kolorów ISO 105-B02 min. 6 stabilność wymiarowa ISO <0,2% wodoodporna gęstość włókien - ponad 70 mln/ m 2 klasa antypoślizgowości DIN > 0,7 (suchy i mokry) reakcja na ogień EN B fl S1 tłumienie odgłosów ISO db pochłanianie dźwięku ISO 354 0,10 odporność na działanie kółek meblowych EN R = 2,4 (użycie ciągłe) bakteriostatyczna z zabezpieczeniem przeciw grzybom - Sanitized posiada deklarację zgodności ze znakiem CE EN

37 Pozycja 28 Szafa aktowo ubraniowa, 3x drzwi skrzydłowe + 3x szuflada O1 Wymiary: 160x55x152h [cm] +/-2% Korpus oraz fronty komody wykonać z płyty wiórowej trójwarstwowej w klasie higieniczności E1 o grubości 18mm pokrytej okleiną naturalną dąb kakaowy Okleinę zabezpieczyć lakierem otwartoporowym. Korpus szafy łączony za pomocą niewidocznych na zewnątrz złącz mimośrodowych umożliwiających wymianę poszczególnych elementów w przypadku uszkodzenia. Do łączenia korpusu nie dopuszcza się użycia kleju. Wieniec górny, wpuszczony między ściany boczne i ścianę tylną, powinien być obniżony od ich górnych krawędzi o ok 22mm. Górną powierzchnię wieńca górnego należy tapicerować skórą ekologiczną w kolorze czarnym o gramaturze min 430g/m², odporności min cykli Martindale a oraz posiadającej atest potwierdzający spełnienie normy BS Wewnętrzną powierzchnię ścian bocznych, przestającą ponad wieniec górny wykończyć płaskownikiem z aluminium anodowanego o przekroju 25x3mm wpuszczonym w frezowania. Powierzchnia płyty oraz płaskownika powinna się licować. Płaskowniki w narożach korpusu łączyć na styk. Korpus szafy posadowiony na cokole z płyty wiórowej oklejonej HPL w kolorze aluminium szczotkowanego. Wysokość cokołu powinna wynosić ok 50mm. Powierzchnię boczną cokołu cofnąć w stosunku do powierzchni ścian bocznych o 40mm oraz 50mm od ściany tylnej. Cokół z wbudowanymi stopkami poziomującymi umożliwiającymi regulację w zakresie min 15mm. Regulacja poziomowania powinna odbywać się od strony wewnętrznej szafy. Listwy cokołowe łączone na ucios pod katem 45. Szuflady z bokami metalowymi w kolorze srebrnym wyposażyć w prowadnice kulkowe z cichym domykiem, pełnym wysuwem i dopuszczalnym obciążeniem 30kg. Dno szuflad wykonać z płyty melaminowanej w kolorze jasnego popielu o grubości min 16mm. Drzwi skrzydłowe wyposażyć w zawiasy puszkowe umożliwiające otwarcie o kącie min 110 oraz cichy domyk. Przestrzeń za najwyższym frontem skrzydłowym wyposażyć w wieszak wysuwny typu puzon z przeznaczeniem na garderobę wiszącą. Otwieranie powinno odbywać się za pomocą bocznego pochwytu lub za górną krawędź (nie dopuszcza się zastosowania uchwytów). Przykładowy widok przedstawiono na rysunku poglądowym. 37

38 Pozycja 29 Krzesło Krzesło wykonane z technopolimeru, Przeznaczone do stosowania wewnątrz i na zewnątrz budynków, odporne na wodę i promieniowanie UV, plastikowe z wkładkami metalowymi. Zdjęcie poglądowe Wymiary +/ - 2% 38

39 Pozycja 30 Sofa Narożna Narożny zestaw siedzisk modułowych, złożony z trzech elementów z możliwością łączenia z elementami systemu, przy pomocy łączników stabilizujących z możliwością szybkiego demontażu. Zestaw składa się z sofy dwuosobowej z jednym podłokietnikiem po prawej stronie, fotela narożnego oraz sofy dwuosobowej z podłokietnikiem po lewej stronie. Stelaże na których posadowione są siedziska każdego z elementów z osobna, wykonane ze sklejki drewna bukowego malowanego lakierem w kolorze. Stelaż biegnący pod całą konstrukcją elementu, bez śladów łączenia. Listwa pozioma stelaża przechodzi łagodnie w cztery nogi. Siedziska z dwóch przyległych boków otoczone oparciem. Siedziska wykonane jako konstrukcja z elementów litego drewna z pasami gumowymi, zalane pianką poliuretanową o gęstości 75 kg/m3 Oparcia o konstrukcji stelaża metalowego zalanego pianką poliuretanową o gęstości 60 kg/m3 Pianki siedzisk i oparć wykonane w technologii pianek trudnopalnych. Klasa trudnopalności pianek potwierdzona świadectwem z badań zgodnych z normą PN EN 1021:1,2 oraz oświadczeniem producenta o zastosowaniu pianek trudnopalnych w tej konkretnej partii foteli. Zestaw w całości tapicerowany tkaniną z atestem trudnopalności (PN EN ,2 oraz BS 5852), o składzie 100% poliester po recyklingu, o klasie ścieralności na poziomie cykli Martindale (PN-EN ISO ), odporności na piling 5 (EN ISO ) i granmaturze 310g/m 2. Tkanina nie zawiera barwników metalicznych. Wymiary elementów: 39

40 Pozycja 31 Meble kuchenne Meble wykonane z płyty melaminowanej o gr.18mm, wszystkie obrzeża oklejane pcv 2mm, okucia blumm lub równoważne, zastosować system cichego domyku w szufladach oraz drzwiach skrzydłowych, blat wykonać z płyty posforming o gr.min 36 mm, kolorystyka do uzgodnienia z zamawiającym Rysunek poglądowy 40

41 Pozycja 32 Meble kuchenne Meble wykonane z płyty melaminowanej o gr.18mm, wszystkie obrzeża oklejane pcv 2mm, okucia blumm lub równoważne, zastosować system cichego domyku w szufladach oraz drzwiach skrzydłowych, blat wykonać z płyty posforming o gr.min 36 mm, kolorystyka do uzgodnienia z zamawiającym. 41

42 Pozycja 33 Meble kuchenne Korpusy mebli wykonane z płyty melaminowanej o gr.18mm, wszystkie obrzeża oklejane pcv 2mm, okucia blumm lub równoważne, zastosować system cichego domyku w szufladach oraz drzwiach skrzydłowych, fronty wykonane z płyty mdf o gr. min 18mm lakierowanej na wysoki połysk, blat wykonać z płyty posforming o gr.min 36 mm, kolorystyka do uzgodnienia z zamawiającym. 42

43 Karta produktu do pozycji. 37, 38 - załącznika 1 Szafki 2 skrytkowe typ 2L. 40x40x180cm HPL+20cm nóżki. Ławka z płyt HPL. Rozwiązanie dla sekcji "przyściennych". Drzwiczki szafek wyposażone w uchwyty umożliwiające montaż kłódki. Pomieszczenia : 1.108, RYSUNEK POGLĄDOWY SZAFKI - HPL 2S K/P/P. CENTRUM SPORTU POLITECHNIKI ŁÓDZKIEJ - ZATOKA SPORTU. Ławeczka systemowa wykonana z płyty HPL łącząca i spajająca sekcje szafek. Zakres numeracji szafek w postaci wyfrezowanej Wymiary korpusu pojedynczej szafki: 400x400x1800mm + 200mm nóżki. Razem: 2000mm. Konstrukcję nośną szafek stanowią płyty HPL. Boki, plecy i drzwiczki szafek wykonane są z płyty HPL o grubości 10mm. Nogi pod szafkami i ławkami wykonane z profili aluminiowych 30x30mm, anodowanych w kolorze naturalnym C-0. Ławka przyszafkowa o głębokości 250mm, zamontowana na wspornikach trójkątnych wykonanych z HPL. Szafka posiada podwójny wieszak na bokach. Wentylacja wykonana w spodzie, półce oraz daszku szafki. Zawiasy z osią obrotu widoczną z zewnątrz wykonane ze stopu nierdzewnego, umożliwiające kąt otwarcia 180 stopni. Drzwiczki wyposażone w uchwyt umożliwiający zamkniecie drzwiczek kłódką. Wklejana tabliczka z wygrawerowanym numerem (kolor naturalny, srebrny). 43

44 Karta produktu do pozycji. 40, 41 Szafki 2 skrytkowe typ 2L. 40x40x180cm HPL+20cm nóżki. Ławka z płyt HPL. Rozwiązanie dla sekcji "przyściennych". Drzwiczki szafek wyposażone w uchwyty umożliwiające montaż kłódki. Pomieszczenia : 1.56, 1.59 RYSUNEK POGLĄDOWY SZAFKI - HPL 2S K/S/P. CENTRUM SPORTU POLITECHNIKI ŁÓDZKIEJ - ZATOKA SPORTU. Ławeczka systemowa wykonana z płyty HPL łącząca i spajająca sekcje szafek. Zakres numeracji szafek w postaci wyfrezowanej Wymiary korpusu pojedynczej szafki: 400x400x1800mm + 200mm nóżki. Razem: 2000mm. Konstrukcję nośną szafek stanowią płyty HPL. Boki, plecy i drzwiczki szafek wykonane są z płyty HPL o grubości 10mm. Nogi pod szafkami i ławkami wykonane z profili aluminiowych 30x30mm, anodowanych w kolorze naturalnym C-0. Ławka przyszafkowa o głębokości 250mm, zamontowana na wspornikach trójkątnych wykonanych z HPL. Szafka posiada podwójny wieszak na bokach. Wentylacja wykonana w spodzie, półce oraz daszku szafki. Zawiasy z osią obrotu widoczną z zewnątrz wykonane ze stopu nierdzewnego, umożliwiające kąt otwarcia 180 stopni. Drzwiczki wyposażone w uchwyt umożliwiający zamkniecie drzwiczek kłódką. Wklejana tabliczka z wygrawerowanym numerem (kolor naturalny, srebrny). Tabliczka ma rozmiar 36x70mm i jest zlicowana z powierzchnią drzwiczek wpasowana w wyfrezowane pole. 44

45 Karta produktu do pozycji. 42, 43, 51, 52, 57, 58 Szafki 2 skrytkowe typ 2L. 40x40x180cm HPL+20cm nóżki. Ławka z płyt HPL. Rozwiązanie dla sekcji "przyściennych". Drzwiczki szafek wyposażone w uchwyty umożliwiające montaż kłódki. Pomieszczenia : 1.51, 1.47, 1.20, 1.21, 3.46, 3.48 RYSUNEK POGLĄDOWY SZAFKI - HPL 2L K/P/P. CENTRUM SPORTU POLITECHNIKI ŁÓDZKIEJ - ZATOKA SPORTU. Ławeczka systemowa wykonana z płyty HPL łącząca i spajająca sekcje szafek. Zakres numeracji szafek w postaci wyfrezowanej Wymiary korpusu pojedynczej szafki: 400x400x1800mm + 200mm nóżki. Razem: 2000mm. Konstrukcję nośną szafek stanowią płyty HPL. Boki, plecy i drzwiczki szafek wykonane są z płyty HPL o grubości 10mm. Nogi pod szafkami i ławkami wykonane z profili aluminiowych 30x30mm, anodowanych w kolorze naturalnym C-0. Ławka przyszafkowa o głębokości 50mm, zamontowana na wspornikach trójkątnych wykonanych z HPL. Szafka posiada podwójny wieszak na bokach. Wentylacja wykonana w spodzie, półce oraz daszku szafki. Zawiasy z osią obrotu widoczną z zewnątrz wykonane ze stopu nierdzewnego, umożliwiające kąt otwarcia 180 stopni. Drzwiczki wyposażone w uchwyt umożliwiający zamkniecie 45

46 Karta produktu do pozycji. 39 Szafki 2 skrytkowe typ 2S. 40x40x180cm HPL+20cm nóżki. Ławka z płyt HPL. Rozwiązanie dla sekcji "środkowych" (szafki ustawione po środku pomieszczeń). Drzwiczki szafek wyposażone w zamek bateryjny współpracujący z transponderami Q5. Pomieszczenia : 1.61 RYSUNEK POGLĄDOWY SZAFKI TYP HPL 2S E/K/S. CENTRUM SPORTU POLITECHNIKI ŁÓDZKIEJ - ZATOKA SPORTU. Ławeczka systemowa wykonana z płyty HPL łącząca i spajająca sekcje szafek. Zakres numeracji szafek w postaci wyfrezowanej Wymiary korpusu pojedynczej szafki: 400x400x1800mm + 200mm nóżki. Razem: 2000mm. Konstrukcję nośną szafek stanowią płyty HPL. Boki, plecy i drzwiczki szafek wykonane są z płyty HPL o grubości 10mm. Nogi pod szafkami i ławkami wykonane z profili aluminiowych 30x30mm, anodowanych w kolorze naturalnym C-0. Ławka przyszafkowa o głębokości 250mm, zamontowana na wspornikach trójkątnych wykonanych z HPL. Wentylacja wykonana w spodzie, półce oraz daszku szafki. W przypadku segmentów ustawionych do siebie plecami szafki mogą być wykonywane z pojedynczymi wspólnymi plecami, co zapewnia lepszą stabilność segmentu oraz ułatwia dostęp przy sprzątaniu. Zawiasy z osią obrotu widoczną z zewnątrz wykonane ze stopu nierdzewnego, umożliwiające kąt otwarcia 180 stopni. Drzwiczki przystosowane do montażu zamka bateryjnego. Wklejana tabliczka z wygrawerowanym numerem (kolor naturalny, srebrny). Tabliczka ma rozmiar 36x70mm i jest zlicowana z powierzchnią drzwiczek wpasowana w wyfrezowane pole. 46

47 Karta produktu do pozycji. 34,35,36,39,44,45,46,47,48,49,51,53,54,55 Szafki 2 skrytkowe typ 2S. 40x40x180cm HPL+20cm nóżki. Ławka z płyt HPL. Rozwiązanie dla sekcji "przyściennych". Drzwiczki szafek wyposażone w zamek bateryjny współpracujący z transponderami Q5. Pomieszczenia : 0.62, 0.64, 0.67, 1.61, 1.60, 1.29, 1.32, 1.33, 1.36, 1.38, 1.28, 2.25, 2.27, 2.29, 2.31 RYSUNEK POGLĄDOWY SZAFKI HPL 2S E/K/P. CENTRUM SPORTU POLITECHNIKI ŁÓDZKIEJ - ZATOKA SPORTU. Ławeczka systemowa wykonana z płyty HPL łącząca i spajająca sekcje szafek. Zakres numeracji szafek w postaci wyfrezowanej Wymiary korpusu pojedynczej szafki: 400x400x1800mm + 200mm nóżki. Razem: 2000mm. Konstrukcję nośną szafek stanowią płyty HPL. Boki, plecy i drzwiczki szafek wykonane są z płyty HPL o grubości 10mm. Nogi pod szafkami i ławkami wykonane z profili aluminiowych 30x30mm, anodowanych w kolorze naturalnym C-0. Ławka przyszafkowa o głębokości 250mm, zamontowana na wspornikach trójkątnych wykonanych z HPL. Wentylacja wykonana w spodzie, półce oraz daszku szafki. W przypadku segmentów ustawionych do siebie plecami szafki mogą być wykonywane z pojedynczymi wspólnymi plecami, co zapewnia lepszą stabilność segmentu oraz ułatwia dostęp przy sprzątaniu. Zawiasy z osią obrotu widoczną z zewnątrz wykonane ze stopu nierdzewnego, umożliwiające kąt otwarcia 180 stopni. Drzwiczki przystosowane do montażu zamka bateryjnego. Wklejana tabliczka z wygrawerowanym numerem (kolor naturalny, srebrny). Tabliczka ma rozmiar 36x70mm i jest zlicowana z powierzchnią drzwiczek wpasowana w wyfrezowane pole. 47

48 Opis funkcjonalny systemu ESOK Załącznik A/Załącznik 2 Spis treści Opis ruchu klienta w obiekcie 49 Dostęp klienta na pływalnię 49 Opis funkcjonalny systemu ESOK. 50 Opis ruchu klienta basenowego. 51 Opis ruchu klienta basenowego niepełnosprawnego. 52 Opis ruchu klienta halowego. 52 Opis ruchu klienta korzystającego ze ściany wspinaczkowej. 52 Obsługa klienta abonamentowego karnetów 52 Platforma programowa 53 Przykładowa budowa 53 Zastosowana technologia informatyczna i interfejsu Użytkownika 54 Współpraca z urządzeniami komputerowymi 54 Współpraca z urządzeniami kontroli dostępu 54 Współpraca z zamkami szafek basenowych 55 Technologia obsługi klienta przykładowa. 56 Technologia kontroli dostępu 57 Rodzaje taryf i stref 57 Usługi dodatkowe bezgotówkowe 58 Płatność 58 System rabatów, promocji, voucherów, punktów lojalnościowych, gratisów 59 Karty zbliżeniowe, karty VIP, karty rezerwacji, karty ilościowe. 59 Obsługa sprzedaży towarów i usług 59 Sprzedaż usług przez internet 60 Rezerwacja 60 Statystyka 60 Administracja systemu 60 Załączniki do opisu funkcjonalności ESOK. Błąd! Nie zdefiniowano zakładki. 48

49 Opis ruchu klienta w obiekcie Dostęp klienta na pływalnię Dla zautomatyzowania korzystania z basenów obiektu, pobierania i rozliczania opłat za różne płatne atrakcje, korzystanie z szatni (szafek ubraniowych) należy dostarczyć niezależny system ESOK specyficzny dla tego typu obiektu. Elektroniczny System Obsługi Klienta ESOK jest narzędziem przeznaczonym do sprawnej obsługi oraz rozliczania klientów indywidualnych i grup zorganizowanych. Klient powinien korzystać z różnych form płatności, jak: gotówka, elektroniczna karta stałego klienta, przelew, karta płatnicza i inne. Opłaty za korzystanie z usług zależne są od wielu czynników, na przykład, od: czasu pobytu na strefach, typu klienta, pory dnia, dni tygodni. Aplikacja powinna być również w pełni dostosowana do obsługi sprzedaży jednorazowej (tzw. zdarzeń Klient płaci jedną stawkę niezależnie od czasu trwania usługi) oraz sprzedaży asortymentowej (na przykład produktów i usług dostępnych w tzw. opcjonalnym mokrym barze). Dodatkowo aplikacja powinna obsługiwać dodatkowe udogodnienia, takie jak: wypożyczalnia sprzętu, ręczników, szlafroków, czepków etc. System obsługi klienta ESOK powinien być zintegrowanym i wielozadaniowym systemem zarządzania obiektami sportowo rekreacyjnymi. Pozwoli to nie tylko na pełną obsługę klientów korzystających z usług rekreacyjnych, ale również dostarczy odpowiednich raportów z poszczególnych usług. ESOK powinien działać w popularnych systemach operacyjnych Windows zapewniając niezawodność, bezpieczeństwo danych oraz ochronę przed niepowołanym dostępem. Oprogramowanie systemu ESOK powinno posiada budowę modułową oraz być systemem otwartym tzn. użytkownik może konfigurować system wg własnych wymagań. Idea ta pozwala na ewentualne przyszłe rozszerzanie funkcjonalności systemu w miarę potrzeb dla całego obiektu rekreacyjnego bez ponoszenia dodatkowych kosztów. Poszczególne moduły powinny komunikować się ze sobą zapewniając sprawny i jednoznaczny przepływ informacji. 49

50 Opis funkcjonalny systemu ESOK. Zadaniem Systemu Obsługi Klienta jest rozliczanie osób korzystających z różnych usług, jakie oferuje obiekt. Rozliczeniu może podlegać czas pobytu na: nieckach basenowych, w saunie, gabinetach odnowy i innych, także wypożyczenie i zwrot asortymentu. Informacje zbierane są z urządzeń rejestrujących czytników stanowiących system sterujący i gromadzone w komputerowej bazie danych na serwerze. Ideą funkcjonowania modułu jest naliczanie opłat za rzeczywisty czas trwania usługi. Na podstawie zdefiniowanych cenników i przyjętych taryf oraz zarejestrowanego czasu usługi, wyliczana jest automatycznie wysokość opłaty w kasie. Nośnikiem informacji powinien być transponderowy układ zbliżeniowy w postaci paska na rękę, karty itp., nazywany identyfikatorem. Powinny być to elektroniczne układy zbliżeniowe, którymi posługuje się klient korzystając z różnych stref obiektu. W przypadku opisywanego obiektu jest to pasek na rękę. Jest to rozwiązanie praktyczne, proste i wygodne dla klienta. Dodatkowo pasek transponderowy pozwala na otwieranie szafki basenowej, bezgotówkowe rozliczanie, kontrolę czasu pobytu, itp. Dostarczone rozwiązanie musi posiadać szyfrowanie danych zapisywanych na transponderze w celu, zapewnienia jak najwyższego stopnia bezpieczeństwa np. transponder Q5. Urządzenia rejestrujące to sterowniki mikroprocesorowe wyposażone w czytniki zbliżeniowe. W zależności od przeznaczenia zastosowano sterowniki bramkowe, ręczne, szafkowe oraz inne szczególnego przeznaczenia. Urządzenia te służą do identyfikacji niepowtarzalnego kodu transpondera i w zależności od potrzeb, do zapisu danych w systemie informatycznym. Sterowniki powinny wykorzystywać najnowszą technologię transponderową, która charakteryzuje się dużą niezawodnością i prostotą obsługi, a bezdotykowy odczyt podwyższa trwałość używanych elementów. Stosowane bramki mechaniczne: kołowroty trójramienne oraz bramki uchylne a także kontrola dostępu w postaci zamków elektromagnetycznych sterują ruchem klientów i fizycznie oddzielają od siebie płatne strefy na obiekcie. 50

51 Opis ruchu klienta basenowego. Obsługa systemu z punktu widzenia klienta została maksymalnie uproszczona. Wchodząc na obiekt klient otrzymuje w kasie identyfikator w postaci paska na rękę. Rozwiązanie takie nie utrudnia korzystania z usług i jednocześnie gwarantuje wysoki poziom bezpieczeństwa. Klient w tym momencie dokonuje sugerowaną opłatę wstępną (uzależnioną od przewidywanego czasu korzystania z atrakcji basenów). Otrzymany pasek na rękę z wbudowanym identyfikatorem po przyłożeniu do czytnika znajdującego się na bramce wejściowej umożliwia jej otwarcie. Klient udaje się do szatni głównej, na której znajdują się szafki basenowe wyposażone w zamki bateryjne np. transpondery Q5 z funkcjonalnością otwierania pierwsza wolna. W tym momencie następuje rozpoczęcie cyklu wejściowego. Klient może przebywać w strefie pomiędzy bramką wejściową a niecką basenową przez określony darmowy czas, który jest zdefiniowany w systemie na skorzystanie z szatni i przygotowanie się do korzystania z basenów. W trakcie pobytu w strefie basenowej klient ma możliwość na bieżąco monitorować stan swojego rachunku oraz czas za jaki zapłaci przy wyjściu. Służy do tego odpowiednio przygotowany czytnik zwany Wyświetlaczem Stanu Konta. Po skorzystaniu z usług jakie oferuje basen sportowy i rekreacyjny klient udaje się w stronę kas celem przeprowadzenia procesu sprawdzającego. Proces wyjściowy został ustalony w dwojaki sposób. Klient który kontrolował czas pobytu i zdaje sobie sprawę że poniesiona opłata wstępna jest adekwatna do wykorzystanego czasu udaje się do połykacza pasków zwanego potocznie wrzutomatem. Urządzenie to sprawdza stan transpondera, odbiera od klienta pasek oraz otwiera bramkę wyjściową umożliwiając opuszczenie obiektu. Z wrzutomatu mogą również skorzystać osoby które nie kontrolowały swojego czasu pobytu na basenie. Jeżeli należność jest większa niż opłata wstępna poniesiona przez klienta wówczas wrzutomat nie otworzy bramki wyjściowej i zasugeruje dokonanie opłaty dodatkowej w kasie. Dla osób które pozostają wierne tradycyjnym sposobom sprawdzania stanu opłat pozostaje do dyspozycji tradycyjne stanowisko kasowe. Po dokonaniu opłaty w kasie, personel otwiera drugą z bramek wyjściowych i umożliwia klientowi opuszczenie obiektu. Sekcje wyjścia wzbogacono o moduł czytnika STOPCZAS. Urządzenie jest przeznaczone dla osób korzystających z tradycyjnego sposobu rozliczenia pobytu na obiekcie. Po przystawieniu do czytnika paska z transponderem system wstrzymuje naliczanie pobytu i umożliwia odczekanie do momentu rozliczenia przez kasjera/kasjerkę. Uwaga. Strefa basenu jest strefą o jednakowej stawce opłat. Na dzień dzisiejszy nie przewiduje się możliwości przenikania klienta pomiędzy strefą basenu a strefą SPA, która jest przewidziana jako strefa osobno płatna z osobnymi stanowiskami zakupowo-rozliczającymi, oparta na opłatach jednostkowych za usługi a nie na zasadzie czasu pobytu. Nie mniej należy przewidzieć na etapie początkowym aby dostarczone oprogramowanie systemowe zawiera moduł umożliwiający rozszerzenie o usługi SPA. 51

52 Opis ruchu klienta basenowego niepełnosprawnego. Cykl wejścia i wyjścia osoby niepełnosprawnej na część basenową obiektu jest identyczny jak poprzednim punkcie z tym że wejście i wyjście jest dokonywane za pomocą bramki uchylnej, przystosowanej do obsługi osób niepełnosprawnych (zwłaszcza osób na wózkach). Bramka ta jest bramką sterowaną z kasy i jest otwarcia dokonuje kasjer/kasjerka. Dla osób niepełnosprawnych poruszających się na wózkach nie przewidziano możliwości opuszczenia obiektu przez bramkę sterowaną przez wrzutomat. Opis ruchu klienta halowego. Wchodząc na obiekt klient otrzymuje w kasie identyfikator w postaci paska na rękę. Zadaniem paska jest wprowadzenie możliwości skorzystania przez klienta z szafki ubraniowej, blokowanej za pomocą zamka elektronicznego bateryjnego, który realizuje funkcję otwierania szafek pierwsza wolna. Dostarczany moduł oprogramowania ESOK na to stanowisko powoduje, że klient korzystający z hal sportowych nie jest klientem anonimowym. Osoba obsługująca stanowisko identyfikuje w systemie klienta na zasadzie legitymacji studenckiej lub innego dokumentu potwierdzającego tożsamość. Zadaniem identyfikacji klienta jest wyrobienie u niego nawyku zwrotu pobranego paska transponderowego lub w przypadku opiekuna grupy puli pasków transponderowych. Brak zwrotu pasków może być związany z nałożeniem kary lub dostarczeniem rachunku za pobrane, niezwrócone paski. Opis ruchu klienta korzystającego ze ściany wspinaczkowej. Usługa korzystania ze ściany wspinaczkowej oparta jest na zasadzie dokonania w kasie głównej opłaty jednorazowej i przedstawienia opiekunowi kontrolującemu korzystanie ze ściany ważnego opłaconego paragonu fiskalnego. Paragon jest ważny jedynie w dniu w którym został wydrukowany. Obsługa klienta abonamentowego karnetów Klient abonamentowy wchodzący na obiekt, na podstawie ważnego abonamentu imiennego lub na okaziciela, otrzymuje w kasie zarejestrowany w systemie identyfikator transponderowy. Dalej obsługa klienta abonamentowego przebiega tak samo jak klienta jednorazowego. Dzięki kartom rabatowym, istnieje możliwość korzystania z obiektu na zasadach preferencyjnych. Mając wykupiony abonament klient może korzystać z usług bez konieczności posiadania przy sobie gotówki z możliwością obciążenia jego konta odpowiednią wygenerowaną przez niego wartością za usługi z których skorzystał. Karta abonamentowa klienta rejestrowana jest imiennie w systemie tylko za pierwszym razem. 52

53 Platforma programowa ESOK został oparty na popularnej wśród użytkowników platformie WINDOWS. Wybór taki ukierunkowany jest przyzwyczajeniami osób zajmujących się obsługą klientów na obiektach rekreacyjnych. Interfejs graficzny jest ukierunkowany na prostotę i wspomaganie prac obsługi. Nad całością czuwa baza danych oparta o technologię MS SQL Server. Przykładowa budowa ESOK powinien być oparty o budowę modułową, umożliwiającą dostosowanie oprogramowania do sprecyzowanych wymagań użytkownika lub inwestora i oferując dostawę oprogramowania zgodnego z wizją operatora obiektu. Dodatkowe moduły mogą być dostarczone na życzenie w zależności od specyfiki obiektu i wymagań operatora. Przykładowe moduły: Pobyt zakładanie nowego konta oraz podgląd kont Goście zakładanie nowego gościa oraz podgląd gości Historia dane historyczne systemu Zaproszenia wydawanie specjalnych ofert dla gości Kasa system kasowy systemu Raporty generowanie raportów z systemu Konfigurator konfiguracja systemu System Sprzedaży Bezgotówkowej system zakładania kont w systemie SSB Wyjście wyjście z programu 53

54 Zastosowana technologia informatyczna i interfejsu Użytkownika System powinien być zgodny ze standardem GUI+WIMP. Funkcje programu dostępne dla użytkownika przez wybór ikon lub elementów graficznych. Wybór może być realizowany myszką jak i w technologii touch, czyli za pomocą ekranu dotykowego elementy graficzne i ikony mają odpowiednią wielkość i usytuowanie na ekranie i umożliwiają uruchomienie przez dotyk palca. Współpraca z urządzeniami komputerowymi Zastosowanie technologii WINDOWS umożliwia współpracę z wykorzystaniem komputerów PC, terminali POS i innych urządzeń peryferyjnych dostępnych w ogólnej sprzedaży. Powinien obsługiwać min 2 producentów drukarek fiskalnych oraz dostępne na rynku drukarki laserowe i atramentowe. Współpraca z urządzeniami kontroli dostępu ESOK w połączeniu z autorskimi rozwiązaniami elektronicznymi powinien pracować w zakresie napięć od 12 do 24V powodują możliwość wykorzystania na obiekcie wszelkich ogólnodostępnych urządzeń ukierunkowujących ruch klienta takie jak: sterowane bramki typu TRIPOD, sterowane bramki uchylne, przejścia podlegające kontroli dostępu zarówno w trybie jednostronnym jak i dwustronnym. Dodatkowo oprogramowanie powinno obsługiwać wrzutomat pasków transponderowych. Bramki przejściowe Bramki ograniczające ruch klienta, ukierunkowujące go miejsc i urządzeń dedykowanych, służące do zmian stref a w związku z tym płatności za usługi. Należy stosować bramki wyposażone w Serwo napęd umożliwiający wspomaganie przejścia, z zainstalowaną antypaniką i systemem opadania ramion. Należy stosować bramki zbudowane ze stali nierdzewnej polerowanej lub szlifowanej a gdzie to konieczne - wzmacniane molibdenem, odporne na środowisko wilgotne. Stosować bramki zasilane niskim napięciem 24V. Zasilacze 24V ze względów bezpieczeństwa wynieść poza obszar ogólnodostępny dla klientów. W przypadku Zatoki Sportu Politechniki Łódzkiej zaleca się stosowanie bramek typu TRIPOD w obudowie na podwójnej stopie (rysunek poniżej). Wrzutomat - Urządzenie wspomagające proces rozliczania klientów opuszczających obiekt. Weryfikacja klienta odbywa się na zasadzie wniesionej opłaty wstępnej. Urządzenie weryfikuje czas pobytu klienta z czasem wykupionym i steruje bramką wyjściową, umożliwiając opuszczenie obiektu przez klienta lub sugerując wykonanie dopłaty. Obudowa wrzutomatu gwarantuje wysoką odporność na uszkodzenia Urządzenie wyposażone w wyświetlacz typu OLED 4 linie 20-znakowe, czytnik weryfikacji uprawnień działający w technologii RFID Q5 i piktogramy informacyjne, podświetlanie diodami LED. 54

55 Przykładowe rozwiązanie. Współpraca z zamkami szafek basenowych Oprogramowanie powinno współpracować z zamkami pracującymi w trybie bezprzewodowym umożliwiającym zastosowanie u klienta końcowego czy operatora obiektu rozwiązania adekwatnego do specyfiki obiektu, jego wymagań, ilości osób mogących jednocześnie korzystać z atrakcji obiektu rekreacyjnego. Zamki bezprzewodowe mogą pracować w trybie 1:1 jak i pierwsza wolna, dając klientowi dowolność związaną z wyborem szafki lub nakazując skorzystanie z szafki o określonym numerze. Proces otwierana i zamykania szafek może odbywać się poprzez zastosowanie zamków z wbudowanym czytnikiem. Dla Zatoki Sportu Politechniki Łódzkiej przewiduje się dostarczenie rozwiązania w postaci zamków zasilanych bateryjnie. Zamki bateryjne wandalo-odporne wyposażone w transponder Q5 przeznaczone są do ryglowania szafek ubraniowych zbudowanych z płyty HPL grubości 8-10 mm. Element elektroniczno-ryglujący napędzany jest w pełni automatycznie. Zamek zamontowany będzie na każdych drzwiczkach. Zamknięcie i otwarcie zamka ryglującego będzie wymagać jedynie przyłożenia w wyznaczone miejsce na obudowie zamka specjalnego, bezstykowego klucza elektronicznego (z transponderem Q5). Dzięki zastosowaniu dynamicznego kodu nie ma możliwości dorobienia klucza umożliwiającego otwarcie zamka przez osobę niepowołaną. Zasilanie powinno być niezależne bateryjne (ze względu na oszczędność energii). Dostęp do baterii ze względów bezpieczeństwa nie może być możliwy dla klienta korzystającego z usług otwartej pływalni. Nie dopuszcza się prowadzenia okablowania w szafkach ze względów bezpieczeństwa. Dzięki takiemu rozwiązaniu zamek będzie posiadać niezależne źródło zasilania co w praktyce umożliwia otwarcie szafki niezależnie od tego czy jest zasilanie elektryczne w obiekcie. W komplecie z zamkami powinny znajdować się klucze master, które pozwolą na otwarcie awaryjne np. w przypadku zagubienia paska przez klienta. Dostęp do baterii powinien być nie możliwy dla klienta korzystającego z usług obiektu. W komplecie z zamkami powinny znajdować się klucze master, które pozwolą na: otwarcie awaryjne np. w przypadku zagubienia paska przez klienta. przypisanie do zamka innego współpracującego z nim klucza elektronicznego, 55

56 zmianę przypisanego do zamka numeru szafki, tymczasowe wyłączenia zamka z eksploatacji np. w przypadku konieczności naprawienia uszkodzonych szafek lub posprzątania ich wnętrza, zmianę trybu pracy zamka Rysunek zamka bateryjnego Wraz z zamkami należy dostarczyć paski basenowe. Od paska transponderowego wymaga się, aby był wyposażony z transponder Q5 działający w częstotliwością 125kHz Należy dostarczyć rozwiązanie które w przyszłości pozwoli na dokupienie elementów zużywających się lub zniszczonych tj.: pasek, identyfikator, zapinka transponder Technologia obsługi klienta przykładowa. W celu przyśpieszenia obsługi klienta program powinien automatyzować czynności związane z bieżącą obsługą procesu sprzedaży, wyboru typu biletu, wyboru cenników, zakończenia i rozliczenia sprzedaży. Program otwiera transakcje po przyłożeniu transpondera do czytnika lub karty klienta. Przyłożenie transpondera do czytnika rozpoznaje automatycznie stan tego transpondera. Wybór rodzaju biletu wejściowego /rodzinnego/ jest konieczny jeden raz dla całej transakcji chyba, że spowodowane jest to koniecznością zastosowania innej taryfy. Program automatycznie dobiera do danego typu biletu jego cenę na podstawie cennika obowiązującego na moment transakcji. 56

57 Technologia kontroli dostępu Zastosowanie czytników dostępu, określających podział stref oraz rodzaje usług jakie mają być dostępne dla klienta daje możliwość wykorzystania oprogramowania również do określenia dostępności do danych stref oraz wyszczególnionych pomieszczeń dla pracowników obiektu. Zastosowania w transponderach technologia Q5 działająca w trybie 125kHz świetnie sprawdza się jako narzędzie określająca prawa dostępu dla personelu nadzorując w ten sposób ich tryb pracy na obiekcie, podział zadań i obowiązków. Rodzaje taryf i stref Program powinien umożliwić samodzielne definiowanie przez użytkownika rodzajów biletów, cenników, harmonogramów. Daje możliwość ustawienia czasu bezpłatnego do przebrania się i przygotowania do korzystania z atrakcji basenów. Oprogramowanie definiuje rodzaje biletu w układzie minutowym, dziennym, godzinowym, tygodniowym. Bilety mogą być półgodzinne, 2 godzinne, 6-cio godzinne itp. Do każdego z rodzajów biletów można przypisać odpowiednie wartości korzystania z wydzielonych różno płatnych stref z uwzględniając wielorakie dopłaty za przekroczony czas dla danej strefy. Dla każdego rodzaju biletu istnieje możliwość definiowania uprawnień klienta, w tym w zakresie dostępu do stref obiektu. 57

58 Usługi dodatkowe bezgotówkowe Powinna istnieć możliwość sprzedaży bezgotówkowej np. bar, masaż, określenie dopuszczalnej kwoty zakupów w barze. Korzystanie z wszelkich urządzeń np. automaty samoobsługowe do napojów, fotomatów może być zrealizowana po udostępnieniu protokołu komunikacji od producenta tych urządzeń. Płatność Program powinien umożliwiać wybór różnych rodzajów płatności w tym: gotówka, karta przedpłacona, karta rabatowa, karta bankowa, gratis. Program może współpracować z zewnętrznymi programami płatności on-line /przez internet/ po wskazaniu produktu sprzedażowego na www, ESOK udostępni wszelkich danych do komunikacji z aplikacją sprzedażową wybraną przez Inwestora. 58

59 System rabatów, promocji, voucherów, punktów lojalnościowych, gratisów Rabaty przydzielane przez system po spełnieniu przez transakcję lub klienta zdefiniowanych warunków tj. ilość wejść, zakres przyznanego uprzednio rabatu. Program powinien obsługiwać system różnych ofert-promocji zdefiniowanych uprzednio przez użytkownika. Ilość ofert-promocji powinna być nieograniczona. Rabat może być przypisany do produktu usługi kwotowo lub procentowo. Karty zbliżeniowe, karty VIP, karty rezerwacji, karty ilościowe. Program powinien zapewnić obsługę kart transponderowych o różnych funkcjach niezbędnych w procesie obsługi sprzedaży i wspomagania lojalności klienta, w tym: karta abonamentowa, karta rabatowa, rabatowa według podanych funkcjonalności. Program umożliwi integrację powyższych w jedną kartę fizyczną a powyższe są usługami do konta. Definiowanie wszystkich czynności związanych z definiowaniem kart i określaniem ich parametrów będą wykonywane przez użytkownika. Obsługa sprzedaży towarów i usług Oprogramowanie umożliwi sprzedaż towarów i usług dodatkowych. Oprogramowanie może zapewnić gospodarkę magazynową w zakresie prowadzenia jego stanu po transakcjach sprzedaży, rozliczeniem dostaw i zmiany cen. 59

60 Sprzedaż usług przez internet Po uzyskaniu od wykonawcy strony www i systemu sprzedaży z platformy internetowej, informacji jakie dane są potrzebna do zrealizowania tej usługi, będą generowane odpowiednio dane i przesłane do serwisu www obiektu. Rezerwacja Oprogramowanie posiada szerokorozumiane możliwości związane z graficznym udostępnieniem informacji odnośnie zajętości obiektu, jego poszczególnych części wymagających rezerwacji (np. sala treningowa, sauna lub pomieszczenie zabiegowe) z możliwością udostępnienia tych informacji w formie graficznej na stronie www obiektu. Statystyka Jednym z modułów oprogramowania ESOK jest statystyka odpowiedzialny za prowadzenie statystyki stopnia obciążenia obiektu. Statystyka prowadzona jest w czasie rzeczywistym, co oznacza, że każda operacja (sprzedaż, zwrot, rozliczenie, przełączenie na inną usługę) ma swój natychmiastowy efekt w statystyce. Dzięki temu na bieżąco można obserwować nie tylko liczbę osób przebywających na terenie obiektu, ale także w poszczególnych jego częściach, korzystających z poszczególnych usług. Administracja systemu Wszystkie czynności związane z bieżącym działaniem obiektu, w tym dodawanie nowych użytkowników, nadawanie im uprawnień są dostępne dla użytkownika o odpowiednich uprawnieniach, bez konieczności ingerencji serwisu producenta. Oprogramowanie może zapewnić wielo-obiektowość pod warunkiem odpowiednich łączy internetowych. System posiada rejestracje zdarzeń systemowych i aktywności użytkowników obejmującą istotne czynności wykonywane przez użytkownika w systemie. System powinien zapewnić bezpieczne zdalne połączenie i przejęcie pulpitu komputera użytkownika przez serwis za zgodą użytkownika. Panel administracyjny jest narzędziem pozwalającym użytkownikowi na zarządzanie Ofertami i Przejściami (kontrola dostępu) w systemie SSB, przeglądanie bazy Klientów oraz spełnia funkcję narzędzia raportującego. Poniżej przykładowe rozwiązanie. 60

61 61

62 Przykładowe zrzuty ekranów: Definiowanie cenników na podstawie polityki godzinowej (wprowadzanie rozróżnień cenowych w zależności od pory dnia) Definiowanie dni świątecznych i rozróżnień cenowych Definiowanie klientów abonamentowych oraz usług, płatności i rabatów indywidualnych 62
