1 Program narzędzi roboczych do ładowaczy z nowym programem szufli ROBUST

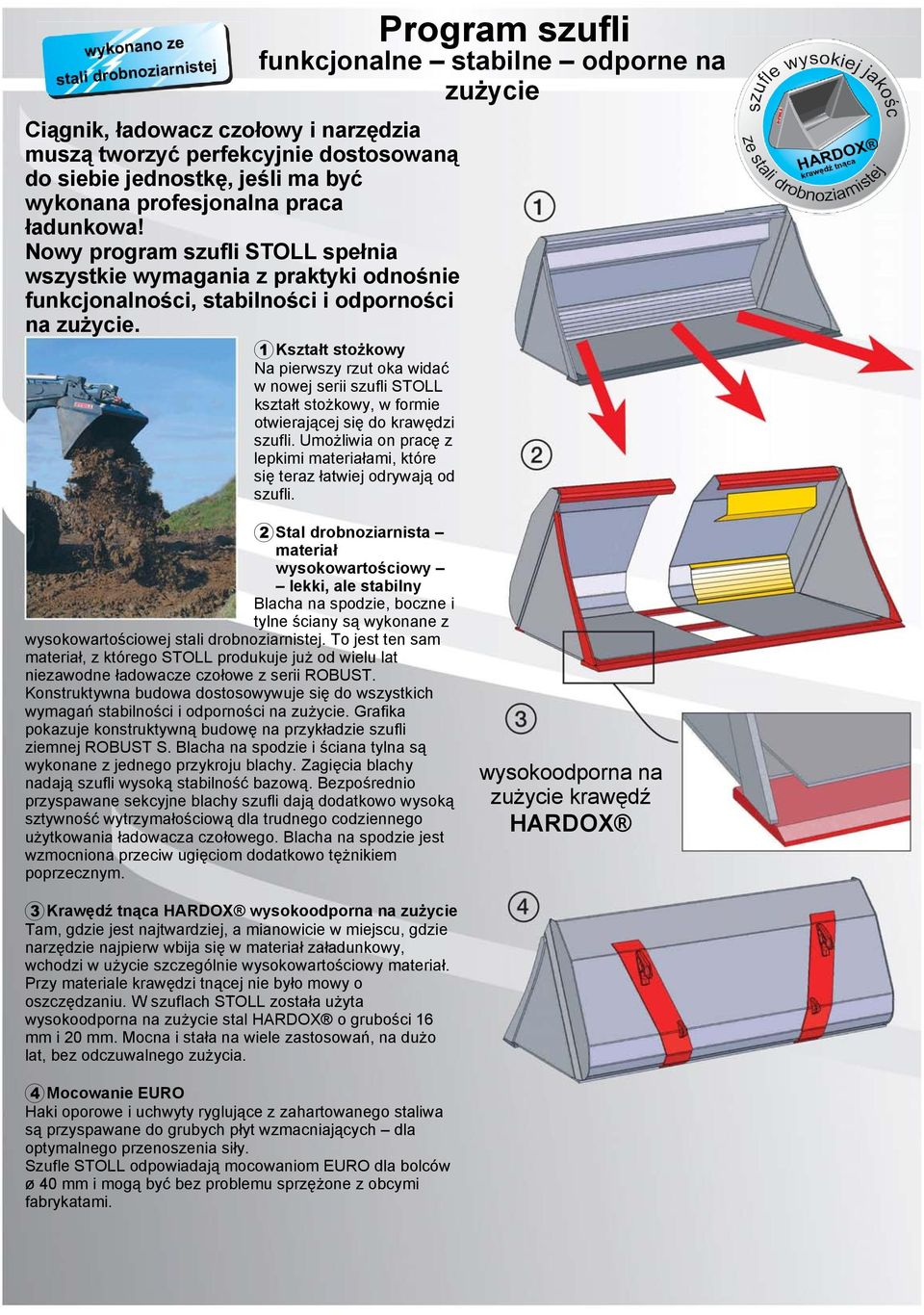

2 Ciągnik, ładowacz czołowy i narzędzia muszą tworzyć perfekcyjnie dostosowaną do siebie jednostkę, jeśli ma być wykonana profesjonalna praca ładunkowa! Nowy program szufli STOLL spełnia wszystkie wymagania z praktyki odnośnie funkcjonalności, stabilności i odporności na zużycie. Program szufli funkcjonalne stabilne odporne na zużycie Kształt stożkowy Na pierwszy rzut oka widać w nowej serii szufli STOLL kształt stożkowy, w formie otwierającej się do krawędzi szufli. Umożliwia on pracę z lepkimi materiałami, które się teraz łatwiej odrywają od szufli. Stal drobnoziarnista materiał wysokowartościowy lekki, ale stabilny Blacha na spodzie, boczne i tylne ściany są wykonane z wysokowartościowej stali drobnoziarnistej. To jest ten sam materiał, z którego STOLL produkuje już od wielu lat niezawodne ładowacze czołowe z serii ROBUST. Konstruktywna budowa dostosowywuje się do wszystkich wymagań stabilności i odporności na zużycie. Grafika pokazuje konstruktywną budowę na przykładzie szufli ziemnej ROBUST S. Blacha na spodzie i ściana tylna są wykonane z jednego przykroju blachy. Zagięcia blachy nadają szufli wysoką stabilność bazową. Bezpośrednio przyspawane sekcyjne blachy szufli dają dodatkowo wysoką sztywność wytrzymałościową dla trudnego codziennego użytkowania ładowacza czołowego. Blacha na spodzie jest wzmocniona przeciw ugięciom dodatkowo tężnikiem poprzecznym. wysokoodporna na zużycie krawędź HARDOX Krawędź tnąca HARDOX wysokoodporna na zużycie Tam, gdzie jest najtwardziej, a mianowicie w miejscu, gdzie narzędzie najpierw wbija się w materiał załadunkowy, wchodzi w użycie szczególnie wysokowartościowy materiał. Przy materiale krawędzi tnącej nie było mowy o oszczędzaniu. W szuflach STOLL została użyta wysokoodporna na zużycie stal HARDOX o grubości 16 mm i 20 mm. Mocna i stała na wiele zastosowań, na dużo lat, bez odczuwalnego zużycia. Mocowanie EURO Haki oporowe i uchwyty ryglujące z zahartowanego staliwa są przyspawane do grubych płyt wzmacniających dla optymalnego przenoszenia siły. Szufle STOLL odpowiadają mocowaniom EURO dla bolców ø 40 mm i mogą być bez problemu sprzężone z obcymi fabrykatami.

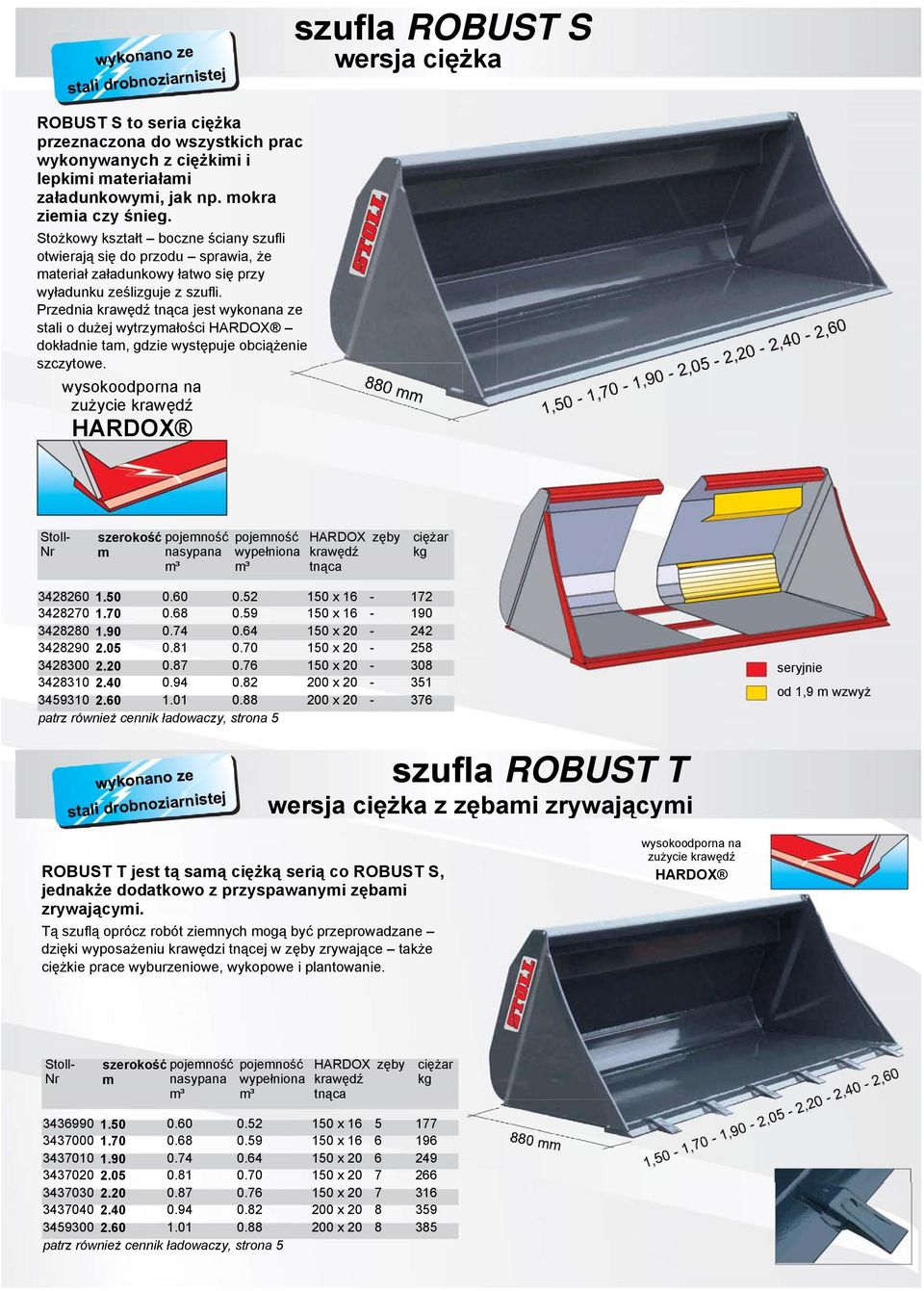

3 szufla ROBUST S wersja ciężka ROBUST S to seria ciężka przeznaczona do wszystkich prac wykonywanych z ciężkimi i lepkimi materiałami załadunkowymi, jak np. mokra ziemia czy śnieg. Stożkowy kształt boczne ściany szufli otwierają się do przodu sprawia, że materiał załadunkowy łatwo się przy wyładunku ześlizguje z szufli. Przednia krawędź tnąca jest wykonana ze stali o dużej wytrzymałości HARDOX dokładnie tam, gdzie występuje obciążenie szczytowe. wysokoodporna na zużycie krawędź HARDOX Stoll- Nr pojemność m nasypana pojemność wypełniona HARDOX krawędź tnąca zęby x x x x x x x patrz również cennik ładowaczy, strona 5 seryjnie od 1,9 m wzwyż szufla ROBUST T wersja ciężka z zębami zrywającymi ROBUST T jest tą samą ciężką serią co ROBUST S, jednakże dodatkowo z przyspawanymi zębami zrywającymi. Tą szuflą oprócz robót ziemnych mogą być przeprowadzane dzięki wyposażeniu krawędzi tnącej w zęby zrywające także ciężkie prace wyburzeniowe, wykopowe i plantowanie. wysokoodporna na zużycie krawędź HARDOX Stoll- Nr pojemność m nasypana pojemność wypełniona HARDOX krawędź tnąca zęby x x x x x x x patrz również cennik ładowaczy, strona 5

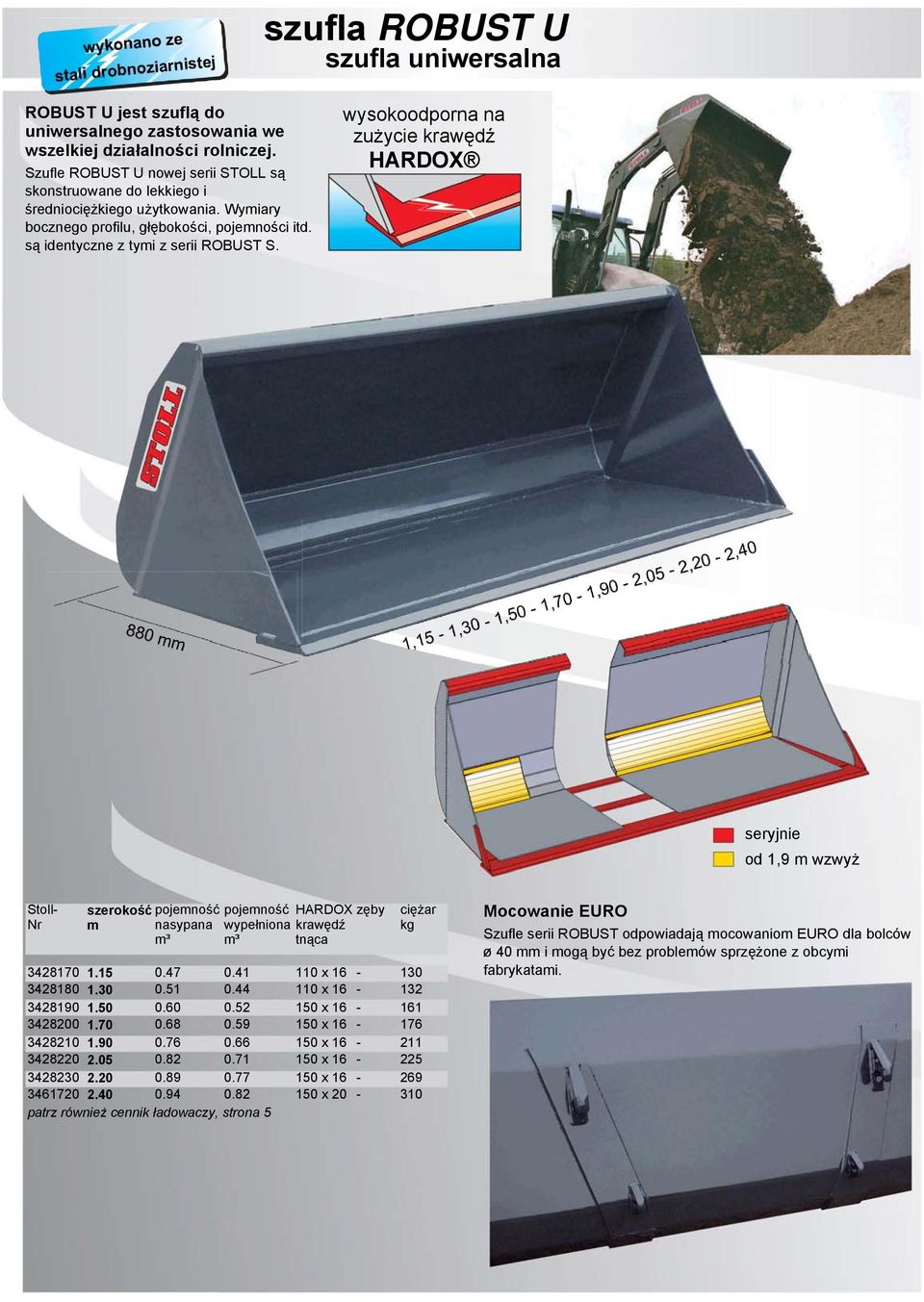

4 szufla ROBUST U szufla uniwersalna ROBUST U jest szuflą do uniwersalnego zastosowania we wszelkiej działalności rolniczej. Szufle ROBUST U nowej serii STOLL są skonstruowane do lekkiego i średniociężkiego użytkowania. Wymiary bocznego profilu, głębokości, pojemności itd. są identyczne z tymi z serii ROBUST S. wysokoodporna na zużycie krawędź HARDOX seryjnie od 1,9 m wzwyż Stoll- Nr pojemność m nasypana pojemność wypełniona HARDOX zęby krawędź tnąca x x x x x x x x patrz również cennik ładowaczy, strona 5 Mocowanie EURO Szufle serii ROBUST odpowiadają mocowaniom EURO dla bolców ø 40 mm i mogą być bez problemów sprzężone z obcymi fabrykatami.

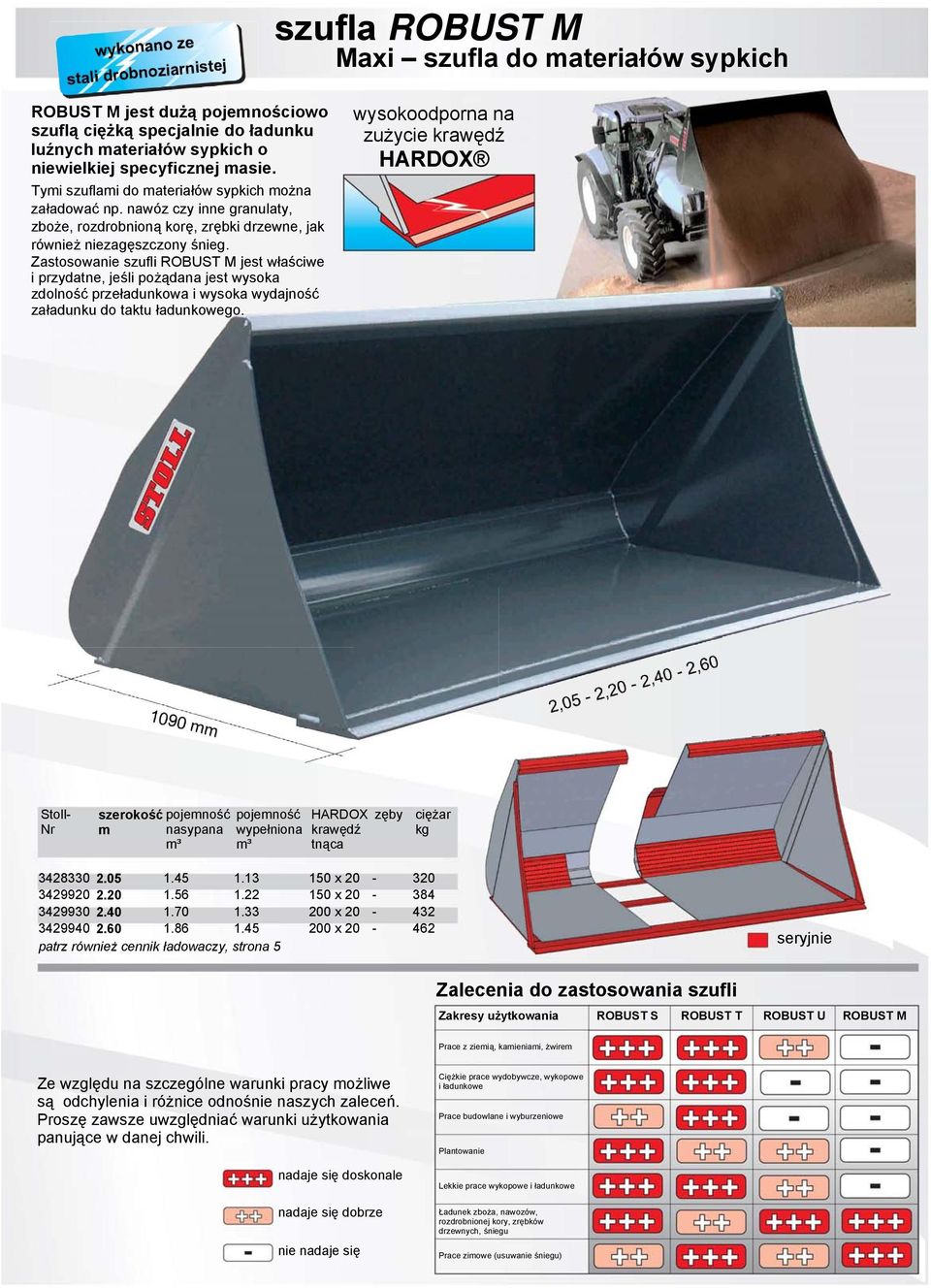

5 szufla ROBUST M Maxi szufla do materiałów sypkich ROBUST M jest dużą pojemnościowo szuflą ciężką specjalnie do ładunku luźnych materiałów sypkich o niewielkiej specyficznej masie. Tymi szuflami do materiałów sypkich można załadować np. nawóz czy inne granulaty, zboże, rozdrobnioną korę, zrębki drzewne, jak również niezagęszczony śnieg. Zastosowanie szufli ROBUST M jest właściwe i przydatne, jeśli pożądana jest wysoka zdolność przeładunkowa i wysoka wydajność załadunku do taktu ładunkowego. wysokoodporna na zużycie krawędź HARDOX Stoll- Nr pojemność m nasypana pojemność wypełniona HARDOX krawędź tnąca zęby x x x x patrz również cennik ładowaczy, strona 5 seryjnie Zalecenia do zastosowania szufli Zakresy użytkowania ROBUST S ROBUST T ROBUST U ROBUST M Prace z ziemią, kamieniami, żwirem Ze względu na szczególne warunki pracy możliwe są odchylenia i różnice odnośnie naszych zaleceń. Proszę zawsze uwzględniać warunki użytkowania panujące w danej chwili. nadaje się doskonale nadaje się dobrze nie nadaje się Ciężkie prace wydobywcze, wykopowe i ładunkowe Prace budowlane i wyburzeniowe Plantowanie Lekkie prace wykopowe i ładunkowe Ładunek zboża, nawozów, rozdrobnionej kory, zrębków drzewnych, śniegu Prace zimowe (usuwanie śniegu)

6 Narzędzia do balotów bele okrągłe, bele prostokątne, bele sześcienne, bele zafoliowane Chwytak do balotów zafoliowanych do balotów okrągłych i prostokątnych Ramiona chwytające dopasowywane są do balotów poprzez przestawienie w otworach. Ruchomo ułożyskowane, duże powierzchniowo talerze chwytające bez ostrych krawędzi pewnie trzymają zafoliowane bele bez ich uszkodzenia. Seryjne montowany zawór podtrzymujący zapobiega nagłemu opadaniu. Chwytak do balotów zafoliowanych - PRO H do bel okrągłych i kanciastych Stoll-Nr największy otwór 2.05 m najwęższy otwór 0.65 m głębokość skuteczna 1.20 m transportowa 1.35 m Stoll-Nr do bel okrągłych ø od 1.00 m do bel okrągłych ø do 1.60 m do bel prostokątnych ø 1.60 m Maxi - Chwytak pazurowy do balotów Chwytak do balotów okrągłych i sześciennych w wersji ciężkiej. Jednocześnie można podnosić 2-3 bele. Bele okrągłe i sześcienne można chwytać w każdej pozycji i obracać do pozycji żądanej (stojące / leżące). Konieczny trzeci obwód sterowania. Transportowy nośnik balotów H do balotów okrągłych Stoll-Nr Stoll-Nr zakres chwytu od 0.82 m do 1.22 m długość ramion 1.28 m średnica rur 115 mm Stoll-Nr zakres chwytu od 0.60 m do 1.85 m Widły rolkowe do balotów do zafoliowanych balotów okrągłych i sześciennych Rury chwytające są obrotowo łożyskowane - unika się przez to uszkodzenia folii. Do pracy ze standardowymi niezafoliowanymi belami są zamontowane zęby w okrągłych rurach. Po demontażu okrągłych rur można nawet transportować niezafoliowane bele, nadziane na zęby. Transportowy nośnik balotów tylny do montażu na TUZ ciągnika (tył) z zintegrowanym nabieraniem na trójkąt Weiste, dźwigary przestawiane na w odstępie 50 mm od 940 mm do 1340 mm. Długość dźwigarów 1280 mm. Stoll-Nr

7 Narzędzia do balotów bele okrągłe, bele prostokątne, bele sześcienne, bele zafoliowane Zestaw wstawianych rur balotowych do zębów do wideł do palet 990 H i HS Stoll-Nr długość rur 1355 mm Sztaplarka do balotów do bel okrągłych i kanciastych Zestaw do składowania na dodatkowej większej wysokości od dolnej krawędzi narzędzia w połączeniu z widłami do balotów. Stoll-Nr wysokość unoszenia 1.40 m Zestaw wstawianych rur balotowych do zębów balotowych H, HS + składane Stoll-Nr długość rur 1385 mm Widły do dużych bel H i zęby balotowe do wideł do palet oraz do wideł do dużych balotów H do bel okrągłych i kanciastych Stoll-Nr mm Stoll-Nr mm Zęby balotowe H Stoll-Nr mm Zęby balotowe H składane Widły do dużych bel HS, ciężkie i zęby do wideł do palet oraz do wideł do dużych bel HS, ciężkie do bel okrągłych i kanciastych Stoll-Nr mm Stoll-Nr mm Zęby balotowe HS ciężkie Stoll-Nr mm Zęby balotowe HS ciężkie składane Lanca do balotów H do bel okrągłych i kanciastych Stoll-Nr długości zębów góra/dół 0,67/1,10 m Stoll-Nr długości zębów 2 x 1.10 m Stoll-Nr dodatkowe zęby 1,10 m dodatkowe zęby 0,67 m ilustracja z zębami 1,10 m ilustracja z zębami 0,67 m

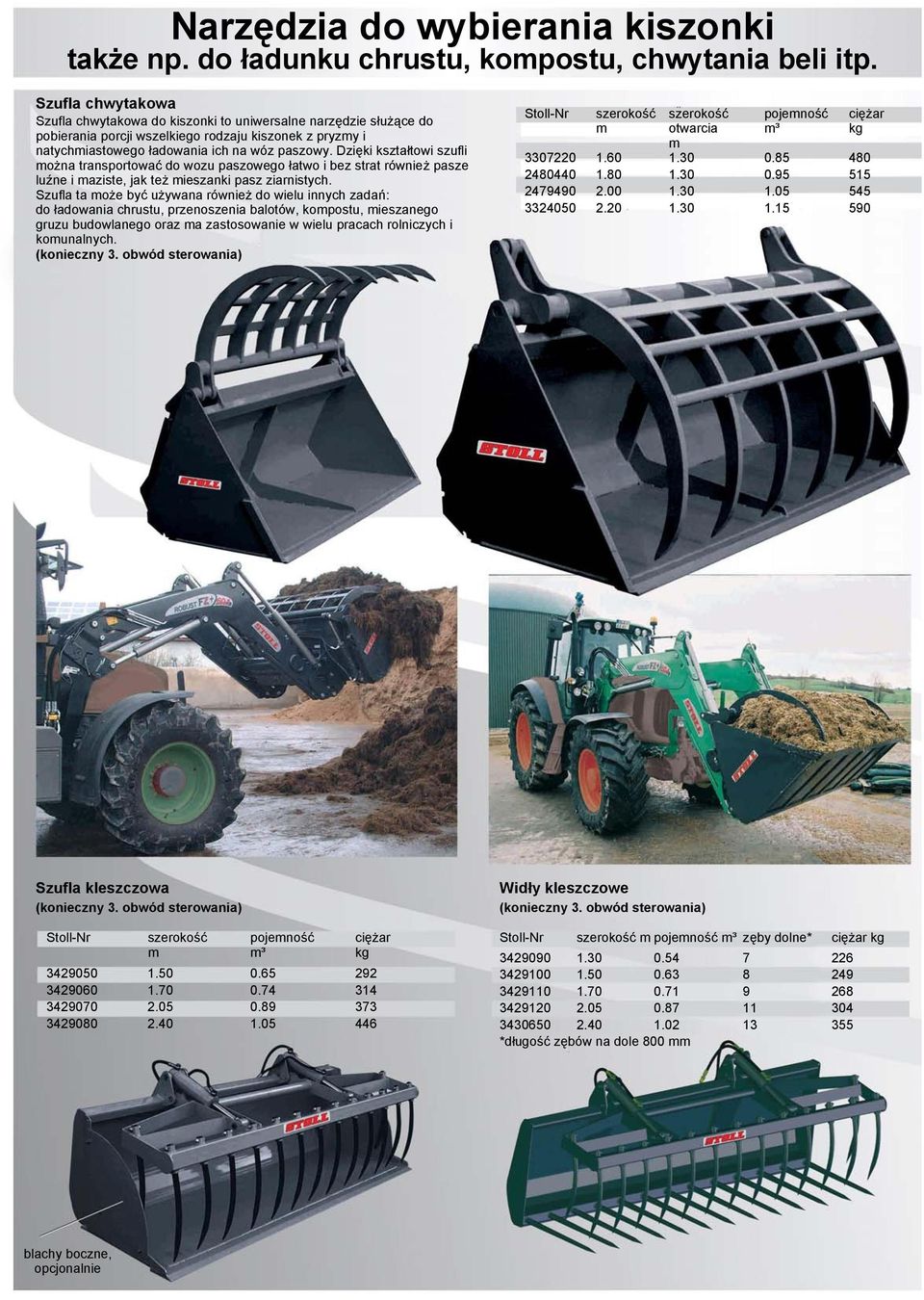

8 Narzędzia do wybierania kiszonki także np. do ładunku chrustu, kompostu, chwytania beli itp. Szufla chwytakowa Szufla chwytakowa do kiszonki to uniwersalne narzędzie służące do pobierania porcji wszelkiego rodzaju kiszonek z pryzmy i natychmiastowego ładowania ich na wóz paszowy. Dzięki kształtowi szufli można transportować do wozu paszowego łatwo i bez strat również pasze luźne i maziste, jak też mieszanki pasz ziarnistych. Szufla ta może być używana również do wielu innych zadań: do ładowania chrustu, przenoszenia balotów, kompostu, mieszanego gruzu budowlanego oraz ma zastosowanie w wielu pracach rolniczych i komunalnych. Stoll-Nr m otwarcia m pojemność Szufla kleszczowa Stoll-Nr m pojemność Widły kleszczowe Stoll-Nr m pojemność zęby dolne* * na dole 800 mm blachy boczne, opcjonalnie

9 PROFI-CUT 190 Narzędzia do wybierania kiszonki PROFI-CUT Szczękowy wycinak do kiszonki PROFI-CUT Szczękowy wycinak do kiszonki Ostrze czołowe, zębate, lepsze cięcie Ściany boczne i czołowa zamknięte, bez strat transportowych Ściana tylna - ruszt kratownicowy, lepszy widok na pryzmę paszy Optymalny rozstaw zębów mm Duży kąt otwarcia - duża objętość bloków Mechaniczny układ przesuwania bloków - seryjny PROFI-CUT 150 PROFI-CUT 130 PROFI-CUT 190 Stoll-Nr m pojemność 1.28 głębokość 790 mm otwarcie 856 mm liczba siłowników podnoszenia 3 liczba zębów PROFI-CUT 150 Stoll-Nr m pojemność 1.05 głębokość 790 mm otwarcie 856 mm liczba siłowników podnoszenia 2 liczba zębów PROFI-CUT 130 Stoll-Nr m pojemność 0.87 głębokość 790 mm otwarcie 856 mm liczba siłowników podnoszenia 2 liczba zębów

10 Widły do palet zęby do palet, rama wideł do palet, rury balotowe Widły do palet H Stoll-Nr udźwig długość zębów mm ramy Zęby do palet H, 900 mm do wideł do palet i dużych balotów H Stoll-Nr mm 40 Zęby do palet H, 1200 mm do wideł do palet i dużych balotów H Stoll-Nr mm 60 Widły do palet HS Stoll-Nr udźwig długość zębów mm ramy Zęby do palet HS, 900 mm do wideł do palet i dużych balotów HS Stoll-Nr mm 43 Zęby do palet HS, 1200 mm do wideł do palet i dużych balotów HS Stoll-Nr mm 66 Rama HS dla zębów do wideł do palet i lancy do balotów 3 mocowania dla lancy balotowej (zęby do dużych ów) Stoll-Nr z zębami ramy całkowity mm mm Rury balotowe - wstawiane - dla zębów do wideł do palet i zębów balotowych Zestaw wstawianych rur balotowych do zębów do wideł do palet 990 H i HS Zestaw wstawianych rur balotowych do zębów balotowych H, HS + składane Stoll-Nr długość rur 1355 mm Stoll-Nr długość rur 1385 mm

11 Widły i narzędzia dla gospodarki leśnej Widły do obornika, widły do kamieni, widły do pni Widły do obornika Stoll-Nr m mm zęby Widły H do pni Stoll-Nr długość mm Widły do kamieni Stoll-Nr m Widły H do pni z hydraulicznym chwytakiem górnym Stoll-Nr największy otwór m

12 Szufla do równania i chwytania Cztery funkcje - jedno narzędzie: 1. Szufla 2. Chwytanie podstawą szufli 3. Równanie tyłem szufli 4. Otwieranie podstawy szufli do rozładunku Bag-Lift H (Worek transportowy nie należy do wyposażenia) Stoll-Nr do transportu worków z materiałami sypkimi do Stoll-Nr pojemność wypełniona zęby m Rama zakładania narzędzi dla narzędzi hakowych do montażu w tylnym TUZ Stoll-Nr Hak dźwigowy hak obracalny Stoll-Nr udźwig Zestaw przebudowy do przyłączenia narzędzi hakowych 1 zestaw, komplet płyt łączących (lewa + prawa) Stoll-Nr haki łączące i oczka ryglujące, dostępne także luzem Stoll-Nr haki oczka Ilustracje i dane liczbowe przybliżone i niezobowiązujące. Zmiany konstrukcyjne zastrzeżone. Przedstawiciel handlowy maszyn rolniczych Wilhelm Stoll Maschinenfabrik GmbH Bahnhofstr. 21 D Lengede Postfach 3 D Lengede Tel.: 05344/20-0 Fax 05344/ vkf@stoll-jf.de /
