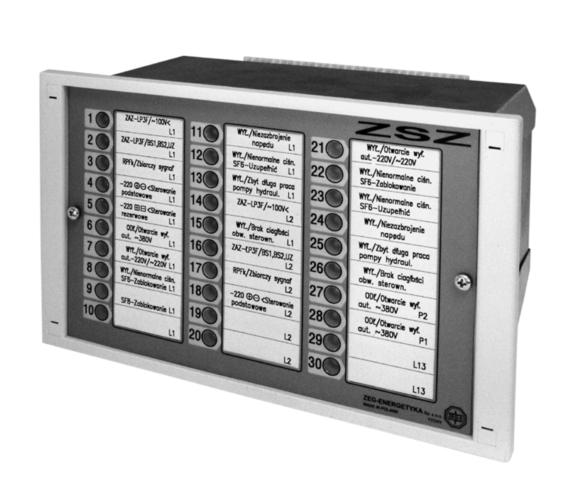

ZSZ-30A/30P DOKUMENTACJA TECHNICZNO-RUCHOWA ZESPÓŁ SYGNALIZACJI ZAKŁÓCENIOWEJ

Wielkość: px
Rozpocząć pokaz od strony:

Download "ZSZ-30A/30P DOKUMENTACJA TECHNICZNO-RUCHOWA ZESPÓŁ SYGNALIZACJI ZAKŁÓCENIOWEJ"

Transkrypt

1 DOKUMENTACJA TECHNICZNO-RUCHOWA ZESPÓŁ SYGNALIZACJI ZAKŁÓCENIOWEJ ZSZ-30A/30P Kopex Electric Systems S.A. ul. Biskupa Burschego 3, Tychy tel.: fax: serwis:

2 Dokumentacja Techniczno ZSZ-30A - Ruchowa / ZSZ-30P SPIS TRE CI 1. UWAGI PRODUCENTA Ogólne zasady bezpiecze stwa Wykaz przyj tych norm Przechowywanie i transport Miejsce instalacji Wyposa enie dodatkowe Utylizacja Gwarancja i serwis Sposób zamawiania Dane producenta OPIS TECHNICZNY Zastosowanie Podstawowe w a ciwo ci Budowa DANE TECHNICZNE W A CIWO CI FUNKCJONALNE Zasada dzia ania Uk ad do prób zespo u 8 5. INSTALACJA I URUCHOMIENIE Magazynowanie i przygotowanie zespo u do pracy Obs uga i konserwacja

3 Dokumentacja Techniczno ZSZ-30A - Ruchowa / ZSZ-30P 1. UWAGI PRODUCENTA 1.1. Ogólne zasady bezpiecze stwa UWAGA!!! Podczas pracy urz dzenia niektóre jego cz ci mog znajdowa si pod niebezpiecznym napi ciem. Niew a ciwe lub niezgodne z przeznaczeniem zastosowanie urz dzenia mo e stwarza zagro enie dla osób obs uguj cych, grozi równie uszkodzeniem urz dzenia Wykaz przyj tych norm Urz dzenie b d ce przedmiotem niniejszej instrukcji zosta o zaprojektowane i jest produkowane dla zastosowa przemys owych. W procesie opracowania i produkcji przyj to zgodno z normami, których spe nienie zapewnia realizacj za o onych zasad i rodków bezpiecze stwa, pod warunkiem przestrzegania przez u ytkownika wytycznych instalowania i uruchomienia oraz prowadzenia eksploatacji. Urz dzenie spe nia wymagania zasadnicze okre lone w dyrektywach: niskonapi ciowej (73/23/EWG) i kompatybilno ci elektromagnetycznej (89/336/EWG), poprzez zgodno z normami: PN-EN :2005 dla dyrektywy LVD, Przeka niki energoelektryczne. Cze 5: Koordynacja izolacji przeka ników pomiarowych urz dze zabezpieczeniowych. Wymagania i badania. PN-EN 50263:2004 dla dyrektywy EMC, Normy zwi zane Kompatybilno elektromagnetyczna (EMC). Norma wyrobu dotycz ca przeka ników pomiarowych i urz dze zabezpieczeniowych. 1. PN-EN : Przeka niki energoelektryczne. Przeka niki pomiarowe i urz dzenia zabezpieczaj ce 2. PN-EN : Przeka niki energoelektryczne. Dzia anie zestyków. 3. PN-IEC : Przeka niki energoelektryczne. Zaniki i sk adowe zmienne pomocniczych wielko ci zasilaj cych pr du sta ego przeka ników pomiarowych. 4. PN-EN 60529: 2002 Stopnie ochrony zapewniane przez obudowy (Kod IP). 5. PN-EN :1999 Przeka niki energoelektryczne. Badania odporno ci przeka ników pomiarowych i urz dze zabezpieczeniowych na zak ócenia elektryczne. Badania odporno ci na zak ócenia od wy adowa elektrostatycznych. 6. PN-EN :2002 Przeka niki energoelektryczne. Badanie odporno ci przeka ników pomiarowych i urz dze zabezpieczeniowych na zak ócenia elektryczne. Badanie odporno ci na zak ócenia od pól elektromagnetycznych. 7. PN-EN :2003 Przeka niki energoelektryczne. Badanie odporno ci na zak ócenia elektryczne przeka ników pomiarowych i urz dze zabezpieczaj cych. Badania odporno ci na szybkozmienne zak ócenia przej ciowe. 8. PN-EN :2003 Przeka niki energoelektryczne. Badanie odporno ci na zak ócenia elektryczne przeka ników pomiarowych i urz dze zabezpieczeniowych. Badanie odporno ci na przebiegi udarowe. 9. PN-EN :2004 Przeka niki energoelektryczne. Badanie odporno ci przeka ników pomiarowych i urz dze zabezpieczeniowych na zak ócenia elektryczne. Badanie odporno ci na zak ócenia przewodzone, indukowane przez pola o cz stotliwo ci radiowej. -5-3

4 Dokumentacja Techniczno ZSZ-30A - Ruchowa / ZSZ-30P 1.3. Przechowywanie i transport Urz dzenia s pakowane w indywidualne opakowania w sposób zabezpieczaj cy je przed uszkodzeniem w czasie transportu i przechowywania. Urz dzenia powinny by przechowywane w opakowaniach transportowych, w pomieszczeniach zamkni tych, wolnych od drga i bezpo rednich wp ywów atmosferycznych, suchych, przewiewnych, wolnych od szkodliwych par i gazów. Temperatura otaczaj cego powietrza nie powinna by ni sza od 20 C iwy sza od +70 C, a wilgotno wzgl dna nie powinna przekracza 80% Miejsce instalacji Urz dzenia nale y eksploatowa w pomieszczeniach pozbawionych wody, py u oraz gazów i par wybuchowych, palnych oraz chemicznie czynnych, w których nara enia mechaniczne wyst puj w stopniu umiarkowanym. Wysoko miejsca instalacji nie powinna przekracza 2000 m nad poziomem morza przy temperaturze otoczenia w zakresie -5 C do +40 C iwilgotno ci wzgl dnej nie przekraczaj cej 80% Zacisk nr 31 urz dzenia nale y po czy z potencja em ziemi. Zaleca si, aby po czenie wykona przewodem miedzianym LgYc- 500V- 2,5mm 2 od ugo ci nie wi kszej ni 3 m Wyposa enie dodatkowe Wraz z urz dzeniem dostarczane s : Dokumentacja techniczno ruchowa, protokó pomiarowy, karta gwarancyjna, wtyki do z cz Utylizacja Urz dzenie zosta o wyprodukowane w przewa aj cej cz ci z materia ów, które mog zosta ponownie przetworzone lub utylizowane bez zagro enia dla rodowiska naturalnego. Urz dzenie wycofane z u ycia mo e zosta odebrane w celu powtórnego przetworzenia, pod warunkiem, e jego stan odpowiada normalnemu zu yciu. Wszystkie komponenty, które nie zostan zregenerowane, zostan usuni te w sposób przyjazny dla rodowiska Gwarancja i serwis Okres gwarancji wynosi 24 miesi ce licz c od daty sprzeda y. Je eli sprzeda poprzedzona by a umow podpisan przez Kupuj cego i Sprzedaj cego, obowi zuj postanowienia tej umowy. Gwarancja obejmuje bezp atne usuni cie wad, ujawnionych podczas u ytkowania, przy zachowaniu warunków okre lonych w karcie gwarancyjnej. KES S.A. udziela gwarancji z zastrze eniem zachowania ni ej podanych warunków: instalacja i eksploatacja urz dzenia powinna odbywa si zgodnie z fabryczn instrukcj obs ugi, plomba na obudowie urz dzenia powinna by nie naruszona, na karcie gwarancyjnej nie mog by dokonywane adne poprawki czy zmiany. GWARANCJA NIE OBEJMUJE: uszkodze powsta ych w wyniku niew a ciwego transportu lub magazynowania, uszkodze wynikaj cych z niew a ciwej instalacji lub eksploatacji, uszkodze powsta ych wskutek manipulacji wewn trz urz dzenia, zmian konstrukcyjnych, przeróbek i napraw przeprowadzanych bez zgody producenta. -6-4

5 Dokumentacja Techniczno ZSZ-30A - Ruchowa / ZSZ-30P WSKAZÓWKI DLA NABYWCY: w a ciwa i bezawaryjna praca urz dzenia wymaga odpowiedniego transportu, przechowywania, monta u iuruchomienia, jak równie prawid owej obs ugi, konserwacji i serwisu, obs uga urz dzenia powinna by wykonywana przez odpowiednio przeszkolony i uprawniony personel, przy zg aszaniu reklamacji nale y poda powód reklamacji (objawy zwi zane z niew a ciwym dzia aniem urz dzenia) oraz numer fabryczny urz dzenia, po otrzymaniu potwierdzenia przyj cia reklamacji nale y wys a, na adres producenta, reklamowane urz dzenie wraz z kart gwarancyjn, okres gwarancji ulega przed u eniu o czas za atwiania uznanej reklamacji Sposób zamawiania W zamówieniu nale y poda pe n nazw urz dzenia oraz wszystkie niezb dne parametry: typ i odmian urz dzenia napi cie pomocnicze zasilaj ce Przyk ad zamówienia: Zespó Sygnalizacji Zak óceniowej ZSZ 30A napi cie pomocnicze zasilaj ce Upn= 220V DC 1.9. Dane producenta - informacja i obs uga techniczna (0-32) zg aszanie napraw serwisowych (0-32) lub (0-32) telefon dy urnego (ca odobowy) (0-32) Prośby o szczegółowe informacje oraz zamówienia należy kierować do działu marketingu: Kopex Electric Systems S.A. ul. Biskupa Burschego 3, Tychy tel.: fax: serwis: poczta@kessa.com.pl, 5

6 Dokumentacja Techniczno ZSZ-30A - Ruchowa / ZSZ-30P 2. OPIS TECHNICZNY 2.1. Zastosowanie Zespó Sygnalizacji Zak óceniowej typu ZSZ-30A lub ZSZ-30P jest przeznaczony do optycznego odwzorowania stanu sygna ów dwustanowych (np. b d cych wynikiem dzia ania zabezpiecze elektroenergetycznych). Zespó posiada wyj cia umo liwiaj ce wspó prac z uk adami sygnalizacji akustycznej. Wersja ZSZ-30P umo liwia uzyskanie dodatkowego odwzorowania stanu sygna u przy pomocy do czonych z zewn trz przeka ników (przeka niki nie stanowi wyposa enia zespo u). W zale no ci od warto ci napi cia pomocniczego, zespó jest wykonywany w ró nych odmianach: ZSZ-30A/30P - 22 dla Upn 230V AC, ZSZ-30A/30P - 12 dla Upn 220V DC, ZSZ-30A/30P - 11 dla Upn 110V DC, ZSZ-30A/30P dla Upn 24V DC. W wykonaniu standardowym warto napi cia steruj cego wej cia jest taka sama jak warto pomocniczego napi cia zasilaj cego. Dzi ki galwanicznemu odseparowaniu wej poszczególnych sygna ów jest mo liwe wykonanie urz dzenia o napi ciach steruj cych innych, co do warto ci, ni napi cie pomocnicze zasilaj ce. Takie wykonanie, jako niestandardowe, wymaga uzgodnienia z dzia em konstrukcyjnym producenta oraz odpowiedniego zaznaczenia przy zamówieniu Podstawowe w a ciwo ci Podstawowe parametry zespo u to: 30 torów sygnalizacji zak óceniowej optycznej (wej cia dwustanowe, diody LED). Sterowanie wej dwustanowych pojawieniem si lub zanikiem napi cia steruj cego (mo liwo pobudzenia z ró nych róde napi cia z uwagi na separacj galwaniczn wszystkich wej ). 3 przeka niki wyj ciowe do pobudzenia zewn trznej sygnalizacji akustycznej. Wyj cie stykowe sygnalizacji zaniku napi cia pomocniczego lub uszkodzenia zasilacza. Wej cia dwustanowe do zdalnego kasowania sygnalizacji optycznej. Mo liwo synchronizacji sygnalizacji optycznej (pulsacji wiat a migowego) niezale nych zespo ów ZSZ. Mo liwo sterowania przeka nikami zewn trznymi powielaj cymi sygna y optyczne (tylko ZSZ-30P) Obudowa zatablicowa, z cza wtykowe Budowa Zespó ZSZ-30A/30P umieszczony jest w obudowie przystosowanej do wbudowania w pulpit lub tablic sterownicz. Szkic wymiarowy obudowy i otworów monta owych przedstawia rys. 1. Cz czo owa zespo u zawiera punkty sygnalizacji optycznej (diody LED) oraz p yt maskuj c przystosowan do umieszczania na niej opisów sygna ów. Wygl d iwymiary p yty opisowej przedstawiono na rys. 2. Po czenia zewn trzne nale y doprowadzi do z cz (gniazdo-wtyk) umieszczonych w tylnej cz ci obudowy. Maksymalny przekrój pod czanych przewodów wynosi 2,5 mm 2. W bocznych cianach obudowy znajduj si mikroprze czniki konfiguracyjne, s u ce do za czania dowolnego toru sygnalizacji optycznej na wyj cia pobudzaj ce zewn trzn sygnalizacj akustyczn. Obudowa zespo u jest zaopatrzona w zacisk i rub uziemiaj c, do których s doprowadzone wszystkie obwody wewn trzne wymagaj ce uziemienia. -8-6

7 Dokumentacja Techniczno ZSZ-30A - Ruchowa / ZSZ-30P 3. DANE TECHNICZNE Napi cie pomocnicze zasilaj ce : Pobór mocy w obwodzie napi cia zasilaj cego: Pobór mocy w obwodach wej ciowych steruj cych: 230V AC +10%-30% (ZSZ-30A/30P-22), 220V DC +30%-50% (ZSZ-30A/30P-12), 110V DC +50%-15% (ZSZ-30A/30P-11), 24V DC +20%-20% (ZSZ-30A/30P-102) 30 VA (AC) 30 W (DC) 0,25 VA (AC) 0,25 W (DC) Wytrzyma o elektryczna izolacji: 2kV, 50Hz, 1 min. Zdolno czenia zestyków przeka ników wykonawczych typu RM-96: - obci alno pr dowa trwa a 5A - zamykanie obwodu przy obci eniu rezystancyjnym 5A/250V - otwieranie obwodu przy obci eniu ind. (L/R = 40 ms) 0,12A/250V DC - otwieranie obwodu przy obci eniu ind. (cos = 0,4) 3A/250V AC - cz sto czenia przy max. obci eniu styków max. 10/min. Zakres temperatury pracy: K ( o C) Wilgotno wzgl dna: < 80% Stopie ochrony obudowy: IP - 40 Wymiary: 257 x 157 x 193,5 Masa: 2,5 kg 4. W A CIWO CI FUNKCJONALNE 4.1. Zasada dzia ania W zespole przewidziano 30 torów sygnalizacyjnych. Zewn trzne sygna y pobudzaj ce, podane na z cza X1, X2 i X3, przekazywane s za po rednictwem uk adów transoptorowych do procesora. Pobudzenie nast puje przy pojawieniu si lub przy zaniku napi cia steruj cego. Sposób pobudzenia ka dego toru konfigurujemy zworkami znajduj cymi si na p ytce z uk adami wej ciowymi. Rodzaj pobudzenia u ytkownik mo e poda w zamówieniu. Istnieje równie mo liwo samodzielnego konfigurowania sposobu pobudzenia przez u ytkownika. W tym celu nale y zdj pokryw w obudowie zespo u i zgodnie z rys. 3 dokona konfiguracji sposobu pobudzenia. W procesorze realizowane s pozosta e niezb dne operacje logiczne, których efektem jest okre lony stan wska ników optycznych w poszczególnych torach. Dodatkowo w ZSZ-30P znajduj si uk ady wyj ciowe powielaj ce optyczn sygnalizacj zak óce do sterowania przeka nikami zewn trznymi (z cza X6 i X7). Do zasilania przeka ników jest wykorzystane napi cie +24V, dost pne na zaciskach X6/78 i X7/94. Ze wzgl du na moc znamionow wewn trznego zasilacza ZSZ-30P dopuszcza si stosowanie przeka ników o znamionowym poborze mocy nie wi kszym ni 0,6 W. Sygnalizacja optyczna wska ników jest realizowana za pomoc wiat a migowego szybkiego (2,5 Hz), wolnego (1 Hz) lub wiat a ci g ego przyporz dkowanych nast puj cym stanom: - wiat o migowe szybkie wyst pienie zak ócenia - wiat o ci g e trwanie zak ócenia po skasowaniu wiat a migowego szybkiego, - wiat o migowe wolne znikni cie przyczyn zak ócenia. W zespole przygotowano trzy wyj cia stykowe do wspó pracy z sygnalizacj akustyczn. Jest to sygnalizacja zbiorcza wszystkich torów, która mo e by realizowana jako: - sygna ostrzegawczy X5/53-54 dzwonek, - sygna awarii X5/55-56 buczek, - sygna gongu X5/

8 Dokumentacja Techniczno ZSZ-30A - Ruchowa / ZSZ-30P Za pomoc mikroprze czników konfiguracyjnych istnieje mo liwo dowolnego przy czania ka dego z 30 torów na sygna ostrzegawczy lub sygna awarii. Trzecie wyj cie steruj ce sygna em akustycznym, sygna gongu, jest wyprowadzone na zaciski X5/ Zaciski te s zwierane na czas oko o 1 s przy zaniku przyczyn zak ócenia, po czonym z pojawieniem si wiat a migowego wolnego. Czynno ci kasowania sygna ów przeprowadza si przez zwarcie odpowiednich zacisków zespo u: - z cze X4/39-40 dla sygna u akustycznego, - z cze X4/41-42 dla wiat a migowego szybkiego, - z cze X4/43-44 dla wiat a migowego wolnego. Skasowanie wiat a migowego szybkiego mo e nast pi tylko po wcze niejszym skasowaniu sygna ów akustycznych. Zasada dzia ania uk adu, w postaci przebiegów czasowych dla zak óce d ugotrwa ych i krótkotrwa ych, jest przedstawiona na rys. 4. Zespó wyposa ony jest w przeka nik sygnalizuj cy zanik napi cia zasilaj cego. W warunkach poprawnie pracuj cego zasilacza, zaciski X5/50-51 zespo u powinny by rozwarte, a zaciski X5/50-52 zwarte. W razie konieczno ci umieszczenia dwóch lub kilku zespo ów obok siebie, zaleca si korzystanie z zacisków synchronizuj cych (wej cie - zaciski X5/59-60, wyj cie - zaciski X5/ cz c zaciski 62 (+) i 61 (-) pierwszego ZSZ-30A/30P z 59 (+) i 60 (-) zaciskami drugiego i kolejnych ZSZ-30A/30P Uk ad do prób zespo u. Istnieje mo liwo przeprowadzenia próby poprawnego dzia ania zespo u. W tym celu nale y poda napi cie zasilaj ce na zaciski X4/4748 zespo u, a nast pnie zewrze zaciski X4/ Podanie napi cia na zacisk X4/45 powinno spowodowa wiecenie wiat em migowym szybkim wszystkich diod wiec cych i zadzia anie przeka nika pobudzaj cego sygna dzwonka (X5/53-54), je eli przynajmniej jeden z torów w mikroprze cznikach konfiguracyjnych s u cych do programowania dzwonka jest w pozycji ON, oraz zadzia anie przeka nika pobudzaj cego sygna buczka (X5/55-56), je eli przynajmniej jeden z torów w mikroprze cznikach konfiguracyjnych s u cych do programowania buczka jest w pozycji ON. Indywidualne sprawdzenie torów sygnalizacyjnych wykonujemy przez podanie napi cia steruj cego na zaciski od X1/1A-1B do X1/10A-10B, X2/11A-11B do X2/20A20B oraz X3/21A21B do X3/30A30B. Nale y sprawdzi poprawno dzia ania zespo u przy symulacji zak ócenia krótkotrwa ego i ci g ego. 5. INSTALACJA I URUCHOMIENIE 5.1. Magazynowanie i przygotowanie zespo u do pracy. Zespo y s dostarczane do odbiorcy w opakowaniach gwarantuj cych zabezpieczenie przed wp ywem zewn trznych czynników, mog cych spowodowa uszkodzenie. Dlatego nie nale y ich rozpakowywa na czas magazynowania. Opakowania z zespo ami nale y przewozi i prze adowywa z zachowaniem ostro no ci, unikaj c wstrz sów. Urz dzenie magazynowa nale y wpomieszczeniach zamkni tych, suchych (wilgotno wzgl dna < 80%), pozbawionych par r cych, w temperaturze -20 o C do +70 o C. Przed monta em zespo u w pulpicie (otwory monta owe w pulpicie przedstawia rys. 1) nale y wykona pod czenia zewn trzne dla ZSZ-30A wed ug schematu na rys. 5, a dla ZSZ-30P wed ug schematu na rys. 6. Z cza (gniazdo wtyk) umo liwiaj przy czenie przewodu o przekroju do 2,5 mm 2. Nast pnie mikroprze czniki konfiguracyjne ustawiamy wed ug potrzeb. Po wykonaniu wszystkich po cze zewn trznych i ustawieniu mikroprze czników nale y poda na zaciski X4/4748 wymagane napi cie pomocnicze zasilaj ce i przeprowadzi prób poprawnego dzia ania wed ug pkt niniejszej instrukcji. Opisy poszczególnych torów sygnalizacyjnych mo na wykona po zamontowaniu zespo u wpulpicie. Wykr caj c dwie ruby znajduj ce si na p ycie czo owej uzyskuje si dost p do planszy opisowej

9 Dokumentacja Techniczno ZSZ-30A - Ruchowa / ZSZ-30P Obs uga i konserwacja. W ramach okresowej kontroli zespo u nale y sprawdzi poprawno dzia ania zespo u zuk adu prób lub przy pobudzeniu indywidualnych torów. Okresow kontrol dzia ania zespo u nale y przeprowadzi co najmniej raz na rok. Rys

10 Dokumentacja Techniczno ZSZ-30A - Ruchowa / ZSZ-30P Rys

11 Dokumentacja Techniczno ZSZ-30A - Ruchowa / ZSZ-30P Rys

12 ZSZ-30A / ZSZ-30P Dokumentacja Techniczno - Ruchowa Rys

13 Dokumentacja Techniczno ZSZ-30A - Ruchowa / ZSZ-30P Us1 Us10 Us11 Us20 Us21 Us30 X1 1A 1B 10B X2 11A 11B 20B X3 21A 21B 30B ZSZ - 30A BZ S1 S2 S3 X X Upn Do wykorzystania jako Us Test Kasowanie wiat a migowego 1 Hz wej wyj z ZSZ do ZSZ Synchronizacja Kasowanie wiat a migowego 2,5 Hz Kasowanie sygna ów akustycznych (S1, S2) Rys

14 Dokumentacja Techniczno ZSZ-30A - Ruchowa / ZSZ-30P Us1 Us10 Us11 Us20 Us21 Us30 30B 21B 21A X1 X2 X3 1 A 1 B 10B 11A 11B 20B ZSZ - 30P X Zewn trzne przeka niki powielaj ce sygna optyczny Uk ad sterowania przeka nikami Uk ad sterowania przeka nikami BZ S1 S2 S X5 Upn wej wyj z ZSZ do ZSZ Synchronizacja Test Do wykorzystania jako Us Kasowanie wiat a migowego 1 Hz Kasowanie wiat a migowego 2,5 Hz Kasowanie sygna ów akustycznych (S1, S2) + Zewn trzne przeka niki powielaj ce sygna optyczny X X Rys. 6 KONIEC 14

15 ZSZ-30A / ZSZ-30P Prośby o szczegółowe informacje oraz zamówienia należy kierować do działu marketingu: Kopex Electric Systems S.A. ul. Biskupa Burschego 3, Tychy tel.: fax: serwis: poczta@kessa.com.pl, Producent zastrzega sobie możliwość wprowadzania zmian technicznych wynikających z postępu technicznego. 15

16 Zakład Chorzów ul. Opolska Chorzów Zakład Tychy ul. Biskupa Burschego Tychy poczta@kessa.com.pl Kopex Electric Systems S.A. ul. Biskupa Burschego 3, Tychy tel.: fax: serwis:
