1 Pompa ciepła TYPU POWIETRZE - WODA 2011 TnG Air Inverter

2 POMPA CIEPŁA TYPU POWIETRZE-WODA Przyszłość należy do ekologicznego i ekonomicznego ogrzewania Technologia przyjazna dla środowiska, wysokie oszczędności kosztów energii, łatwy montaż i konserwacja, komfortowe ogrzewanie. powietrze wchodzące wiatrak kompresor obrotowy woda zasilająca 55 C kompresja, ogrzewanie parownica skraplacz zawór rozprężający 35 C rozprężanie, chłodzenie woda powrotna powietrze schłodzone Źródło ciepła Niewyczerpalne i odnawialne źródło energii - promieniowanie słoneczne - nieustannie podgrzewa atmosferę ziemską. Pompa ciepła typu powietrze-woda pobiera ciepło ze swojego otoczenia - w tym przypadku z powietrza - i przekazuje tą niskotemperaturową energię cieplną wodzie, czynnikowi grzewczemu do ogrzewania mieszkań, domów lub biur, jak również do podgrzewania ciepłej wody użytkowej. Jej eksploatacja jest bardziej opłacalna w porównaniu z innymi źródłami ciepła dzięki zastosowaniu zasady wymiany ciepła zamiast konwersji energii np. przez spalanie. Różnorodność Pompa ciepła HOKKAIDO oferuje wiele możliwości podłączenia do systemu ogrzewania. Może być używana oddzielnie tylko do ogrzewania, razem ze zbiornikiem do podgrzewania ciepłej wody użytkowej, a także w połączeniu z dostępnym źródłem energii cieplnej - gazem, drewnem, olejem lub kotłem elektrycznym. Długofalowe badania nad kontrolą wydajności z wykorzystaniem technologii inwertorowej gwarantują, że urządzenie to wytwarza tyle energii, ile jest naprawdę potrzebne. Komfort Inwestycja w pompę ciepła oznacza optymalizacja kosztów zakupu oraz możliwie jak najniższe koszty eksploatacji. Doskonała kontrola wydajności razem z wysoką różnorodnością i wszechstronną regulacją stanowią właściwą drogę do osiągnięcia maksymalnej redukcji wymiarów. Dlatego przy opracowywaniu pomp ciepła HOKKAIDO szczególny nacisk położono na wszystkie elementy sterujące i regulacyjne. Gwarantują one niezwykle komfortową i ekonomiczną pracę całego systemu z zachowaniem minimalnych wymagań w zakresie konserwacji i zabiegów technicznych. 2

3 Podzespoły pompy ciepła Pompa ciepła typu powietrze-woda firmy HOKKAIDO jest zaprojektowana jako układ dwusekcyjny z oddzielną jednostką zewnętrzną składającą się ze sprężarki, regulatora falownika, skraplacza oraz jednostką wewnętrzną - hydromodułem. Wszystkie pozostałe elementy systemu grzewczego - grzejniki, ogrzewanie podłogowe, kocioł na ciepłą wodę użytkową itp. - są podłączone do hydromodułu. Jednostka zewnętrzna - HOKKAIDO COMMERCIAL i XRV INVERTER Jednostka zewnętrzna pobiera energię cieplną z powietrza i przekazuje ją do hydromodułu za pośrednictwem układu chłodzenia wykorzystując właściwości ekologicznego czynnika chłodzącego R410A. Pompy ciepła HOKKAIDO są wyposażone, ze względu na ich doskonałe właściwości, w zmodyfikowane jednostki zewnętrzne serii HOKKAIDO COMMERCIAL INVERTER i HOKKAIDO XRV o wysokiej wydajności, wszystkie z miedzianym parownikiem, charakteryzujące się bardzo cichą pracą i wyposażone w sprężarkę obrotową zabezpieczoną przed drganiami. Maksymalna odległość między jednostką zewnętrzną a hydromodułem do 50 m (do 350 m dla serii XRV) zapewnia wysoką elastyczność montażu. Jednostka wewnętrzna - Hydromoduł TnG Air Hydromoduł służy do przekazywania energii cieplnej z układu chłodzenia jednostki zewnętrznej za pośrednictwem płytowego wymiennika ciepła ze stali nierdzewnej Alfa Laval o dużej powierzchni wymiany ciepła i wysokiej sprawności. W ten sposób zapewniona jest temperatura wody na wylocie do 55 C. Oprócz wymiennika ciepła, hydromoduł składa się z pompy obiegowej, biwalentnego elektrycznego źródła ciepła o mocy 2,5/5/7,5 kw i zintegrowanego układu kontrolno-regulacyjnego ze wszystkimi niezbędnymi elementami regulacyjnymi i sterującymi zapewniając funkcjonowanie systemu ogrzewania we wszystkich trybach pracy. Wyposażenie standardowe przewiduje kilka możliwych metod regulacji systemu ogrzewania. Można wybrać pomiędzy regulacją ekwitermiczną, regulacją termostatyczną lub dostarczaniem wody o stałej temperaturze. Regulacja ekwitermiczna jest najlepszą metodą regulacji, ponieważ automatycznie dostosowuje się do temperatury zewnętrznej i reguluje żądaną temperaturę podgrzewania wody. Wszystkie tryby pracy są w pełni zautomatyzowane i nie wymagają jakiejkolwiek regulacji (w tym czasu trwania lub rozmrażania). 3

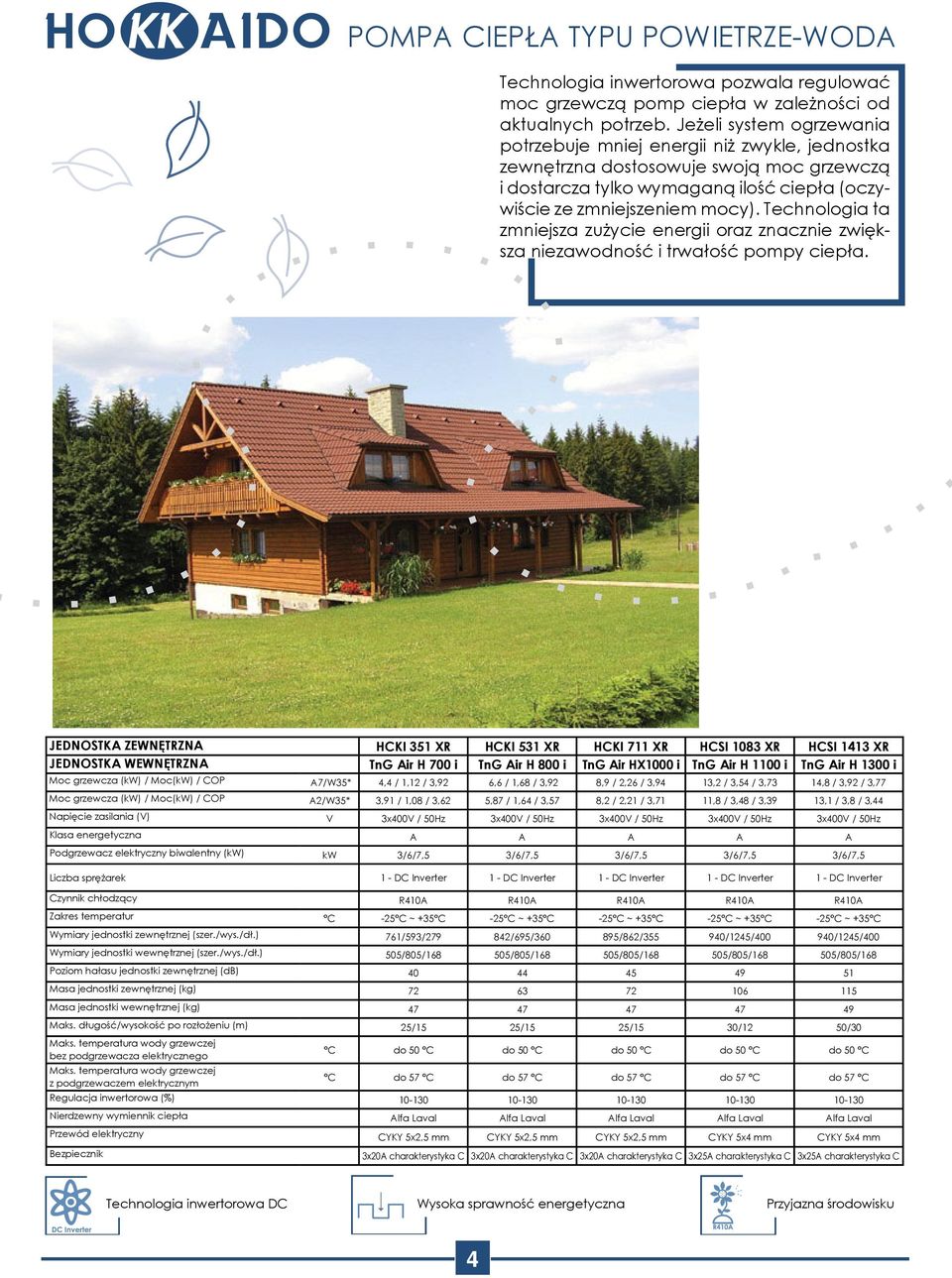

4 POMPA CIEPŁA TYPU POWIETRZE-WODA Technologia inwertorowa pozwala regulować moc grzewczą pomp ciepła w zależności od aktualnych potrzeb. Jeżeli system ogrzewania potrzebuje mniej energii niż zwykle, jednostka zewnętrzna dostosowuje swoją moc grzewczą i dostarcza tylko wymaganą ilość ciepła (oczywiście ze zmniejszeniem mocy). Technologia ta zmniejsza zużycie energii oraz znacznie zwiększa niezawodność i trwałość pompy ciepła. JEDNOSTKA ZEWNĘTRZNA HCKI 351 XR HCKI 531 XR HCKI 711 XR HCSI 1083 XR HCSI 1413 XR JEDNOSTKA WEWNĘTRZNA TnG Air H 700 i TnG Air H 800 i TnG Air HX1000 i TnG Air H 1100 i TnG Air H 1300 i Moc grzewcza (kw) / Moc(kW) / COP A7/W35* 4,4 / 1,12 / 3,92 6,6 / 1,68 / 3,92 8,9 / 2,26 / 3,94 13,2 / 3,54 / 3,73 14,8 / 3,92 / 3,77 Moc grzewcza (kw) / Moc(kW) / COP A2/W35* 3,91 / 1,08 / 3,62 5,87 / 1,64 / 3,57 8,2 / 2,21 / 3,71 11,8 / 3,48 / 3,39 13,1 / 3,8 / 3,44 Napięcie zasilania (V) V 3x400V / 50Hz 3x400V / 50Hz 3x400V / 50Hz 3x400V / 50Hz 3x400V / 50Hz Klasa energetyczna A A A A A Podgrzewacz elektryczny biwalentny (kw) kw 3/6/7,5 3/6/7,5 3/6/7,5 3/6/7,5 3/6/7,5 Liczba sprężarek 1 - DC Inverter 1 - DC Inverter 1 - DC Inverter 1 - DC Inverter 1 - DC Inverter Czynnik chłodzący R410A R410A R410A R410A R410A Zakres temperatur C -25 C ~ +35 C -25 C ~ +35 C -25 C ~ +35 C -25 C ~ +35 C -25 C ~ +35 C Wymiary jednostki zewnętrznej (szer./wys./dł.) 761/593/ /695/ /862/ /1245/ /1245/400 Wymiary jednostki wewnętrznej (szer./wys./dł.) 505/805/ /805/ /805/ /805/ /805/168 Poziom hałasu jednostki zewnętrznej (db) Masa jednostki zewnętrznej (kg) Masa jednostki wewnętrznej (kg) Maks. długość/wysokość po rozłożeniu (m) 25/15 25/15 25/15 30/12 50/30 Maks. temperatura wody grzewczej bez podgrzewacza elektrycznego C do 50 C do 50 C do 50 C do 50 C do 50 C Maks. temperatura wody grzewczej z podgrzewaczem elektrycznym C do 57 C do 57 C do 57 C do 57 C do 57 C Regulacja inwertorowa (%) Nierdzewny wymiennik ciepła Alfa Laval Alfa Laval Alfa Laval Alfa Laval Alfa Laval Przewód elektryczny CYKY 5x2,5 mm CYKY 5x2,5 mm CYKY 5x2,5 mm CYKY 5x4 mm CYKY 5x4 mm Bezpiecznik 3x20A charakterystyka C 3x20A charakterystyka C 3x20A charakterystyka C 3x25A charakterystyka C 3x25A charakterystyka C Technologia inwertorowa DC Wysoka sprawność energetyczna Przyjazna środowisku 434

5 POMPA CIEPŁA TYPU POWIETRZE-WODA Gwarancja jakości produktu, ochrona środowiska naturalnego wysłuchiwanie i zaspokajanie potrzeb naszych klientów. HCSI 1762 XR HCSU 2501 XRV HCSU 3001 XRV HCSU 3501 XRV HCSU 4001 XRV HCSU 4501 XRV TnG Air H 1400 i TnG Air H 1600 i TnG Air H 1700 i TnG Air H 1900 i TnG Air H 2000 i TnG Air H 2200 i 16,5/4,3/3,42 28 / 6,88 / 4,06 32/7,98/4,01 37/9,21 / 4,01 44/10,87/4,04 49/ 12,12/4,04 14,3/4,64/3,08 25 / 6,67 / 3,74 28,5 / 7,74 / 3,67 33 / 8,93 / 3,68 39,1 / 10,54/3,71 43,6/ 11,75/3,71 3x400V / 50Hz 3x400V / 50Hz 3x400V / 50Hz 3x400V / 50Hz 3x400V / 50Hz 3x400V / 50Hz A A A A A A 2,5/5/7,5 2,5/5/7,5 2,5/5/7,5 7,5/15 7,5/15 7,5/ Przekształtnik prądu stałego 2 - Przekształtnik prądu stałego/nieruchoma spirala 2 - Przekształtnik prądu stałego/nieruchoma spirala 2 - Przekształtnik prądu stałego/nieruchoma spirala 3 - Przekształtnik prądu stałego/nieruchoma spirala 3 - Przekształtnik prądu stałego/nieruchoma spirala R410A R410A R410A R410A R410A R410A -25 C ~ +35 C -25 C ~ +35 C -25 C ~ +35 C -25 C ~ +35 C -25 C ~ +35 C -25 C ~ +35 C 940/1245/ /1615/ /1615/ /1630/ /1630/ /1630/ /805/ /805/ /805/ /905/ /905/ /905/ /30 350/70 350/70 350/70 350/70 350/70 do 50 C do 50 C do 50 C do 50 C do 50 C do 50 C do 57 C do 57 C do 57 C do 57 C do 57 C do 57 C Alfa Laval Alfa Laval Alfa Laval Alfa Laval Alfa Laval Alfa Laval CYKY 5x4mm CYKY 5Cx6mm CYKY 5Cx6mm CYKY 5Cx6mm CYKY 5Cxl0mm CYKY 5Cxl0mm 3x32A charakterystyka C 3x32A charakterystyka C 3x32A charakterystyka C 3x40A charakterystyka C 3x40A charakterystyka C 3x40A charakterystyka C Wysokie zdolności adaptacyjne Niskie koszty eksploatacji Kompaktowa instrukcja 535

6 Hydromoduł TnG Air - Jednostka wewnętrzna Przelotka kabla 2. Listwa zaciskowa 3. Zawór odpowietrzający 4. Podgrzewacz elektryczny biwalentny (3-stopniowy) 5. Zawór nadciśnieniowy 6. Wylot wody grzewczej 7. Wlot wody grzewczej 8. Rury z czynnikiem chłodzącym 9. Panel sterowania z wyświetlaczem 10. Wymiennik ciepła czynnik chłodzący-woda 11. Pompa wody obiegowej Hydromoduł TnG Air - Szczegóły dotyczące panelu sterowania Główny przełącznik Wyświetlacz LCD Przycisk + menu 1 Przycisk - menu Przycisk OK menu Przełącznik +3 C/+0 C Przełącznik + 6 C/+0 C Przełącznik trybu ECO/MAX Przełącznik POOL - do włączania ogrzewania zbiorników wodnych Inwertorowe pompy ciepła HOKKAIDO nie wymagają podłączania zbiorników do systemu ogrzewania ze względu na płynną regulację mocy grzewczej pomp ciepła (w zakresie od 10 do 130%). Dlatego podłączenie pompy ciepła jest bardzo proste, należy jednak przestrzegać schematu podstawowego. Wszystkie przyłącza głównych przewodów rurowych do systemu ogrzewania muszą mieć średnicę co najmniej 28 mm ze względu na wymagania wysokiego natężenia przepływu wody grzewczej przez system ogrzewania (ok litrów na godzinę). Wielkość zbiornika wyrównawczego zostanie określona przez firmę instalacyjną w zależności od ilości ciepłej wody i wymaganej temperatury ogrzewania wody w danym systemie ogrzewania.

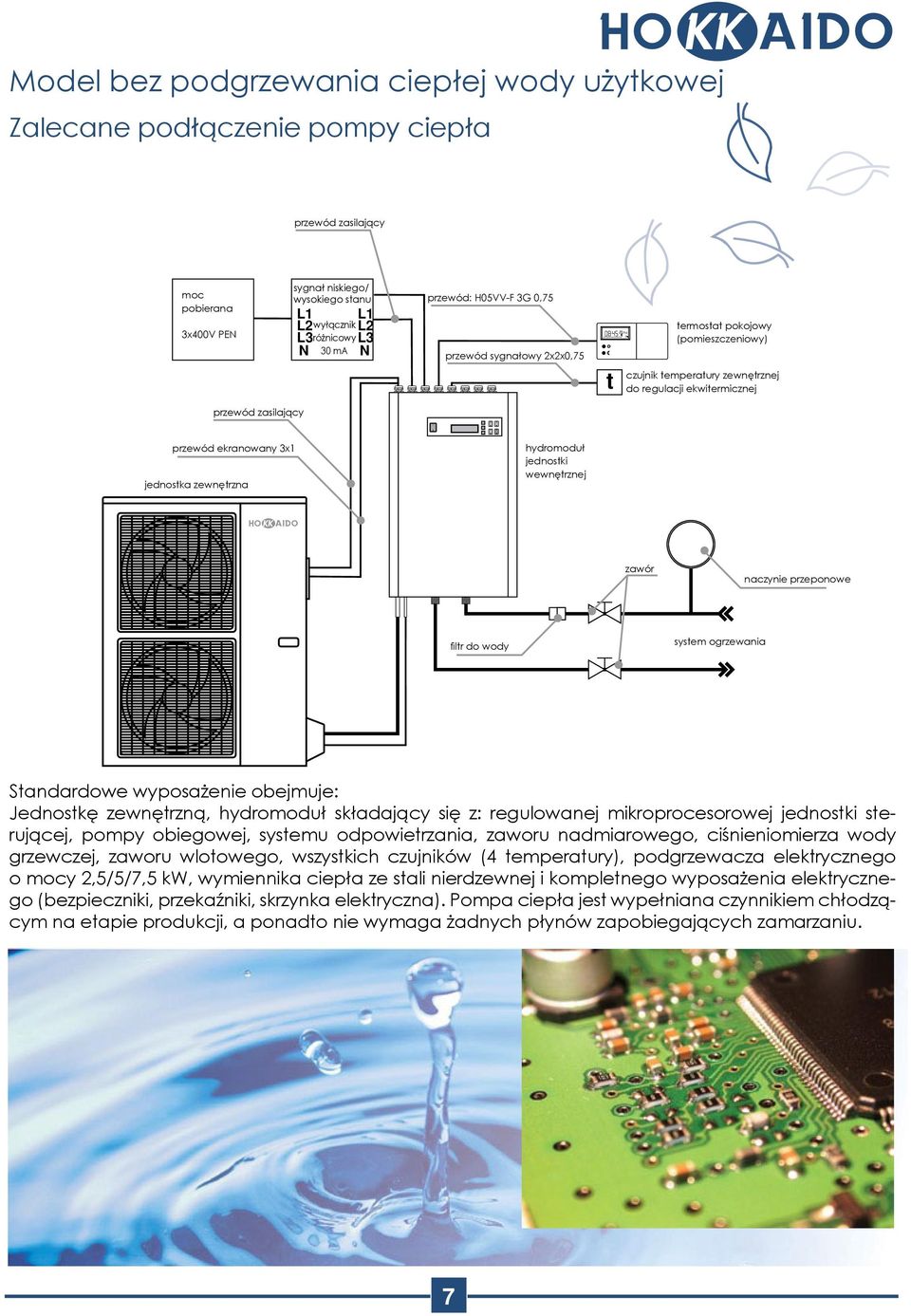

7 Model bez podgrzewania ciepłej wody użytkowej Zalecane podłączenie pompy ciepła przewód zasilający moc pobierana 3x400V PEN sygnał niskiego/ wysokiego stanu L1 L2 L3 N wyłącznik różnicowy 30 ma L1 L2 L3 N przewód: H05VV-F 3G 0,75 przewód sygnałowy 2x2x0,75 t c termostat pokojowy (pomieszczeniowy) czujnik temperatury zewnętrznej do regulacji ekwitermicznej przewód zasilający przewód ekranowany 3x1 jednostka zewnętrzna hydromoduł jednostki wewnętrznej zawór naczynie przeponowe system ogrzewania Standardowe wyposażenie obejmuje: Jednostkę zewnętrzną, hydromoduł składający się z: regulowanej mikroprocesorowej jednostki sterującej, pompy obiegowej, systemu odpowietrzania, zaworu nadmiarowego, ciśnieniomierza wody grzewczej, zaworu wlotowego, wszystkich czujników (4 temperatury), podgrzewacza elektrycznego o mocy 2,5/5/7,5 kw, wymiennika ciepła ze stali nierdzewnej i kompletnego wyposażenia elektrycznego (bezpieczniki, przekaźniki, skrzynka elektryczna). Pompa ciepła jest wypełniana czynnikiem chłodzącym na etapie produkcji, a ponadto nie wymaga żadnych płynów zapobiegających zamarzaniu. 37

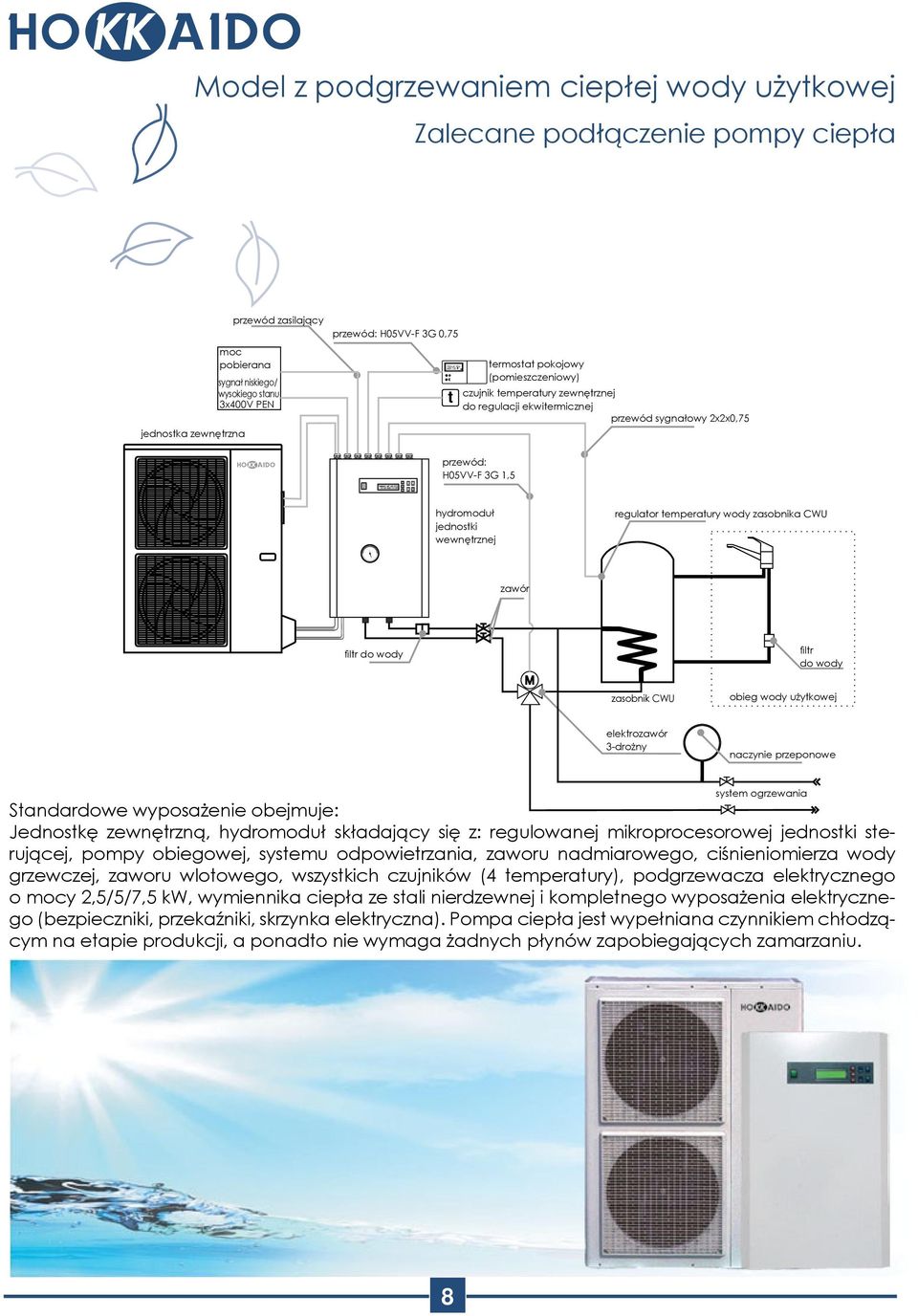

8 Model z podgrzewaniem ciepłej wody użytkowej Zalecane podłączenie pompy ciepła jednostka zewnętrzna przewód zasilający moc pobierana sygnał niskiego/ wysokiego stanu 3x400V PEN przewód: H05VV-F 3G 0,75 t termostat pokojowy (pomieszczeniowy) czujnik temperatury zewnętrznej do regulacji ekwitermicznej przewód sygnałowy 2x2x0,75 przewód: H05VV-F 3G 1,5 hydromoduł jednostki wewnętrznej regulator temperatury wody zasobnika CWU zawór filtr do wody zasobnik CWU obieg wody użytkowej elektrozawór 3-drożny naczynie przeponowe system ogrzewania Standardowe wyposażenie obejmuje: Jednostkę zewnętrzną, hydromoduł składający się z: regulowanej mikroprocesorowej jednostki sterującej, pompy obiegowej, systemu odpowietrzania, zaworu nadmiarowego, ciśnieniomierza wody grzewczej, zaworu wlotowego, wszystkich czujników (4 temperatury), podgrzewacza elektrycznego o mocy 2,5/5/7,5 kw, wymiennika ciepła ze stali nierdzewnej i kompletnego wyposażenia elektrycznego (bezpieczniki, przekaźniki, skrzynka elektryczna). Pompa ciepła jest wypełniana czynnikiem chłodzącym na etapie produkcji, a ponadto nie wymaga żadnych płynów zapobiegających zamarzaniu. 38

9 c Model MULTI - bez podgrzewania ciepłej wody użytkowej (2-10 jednostek zewnętrznych o mocy do 500 kw) Zalecane podłączenie pompy ciepła jednostka zewnętrzna moc pobierana HDO 3x400V PEN t termostat pokojowy (pomieszczeniowy) czujnik temperatury zewnętrznej do regulacji ekwitermicznej hydromoduł jednostki wewnętrznej HDO - przewód sygnałowy stanów niskich/wysokich zawór jednostka zewnętrzna hydromoduł jednostki wewnętrznej naczynie przeponowe pompa obiegowa system ogrzewania zawór zbiornik buforowy 39

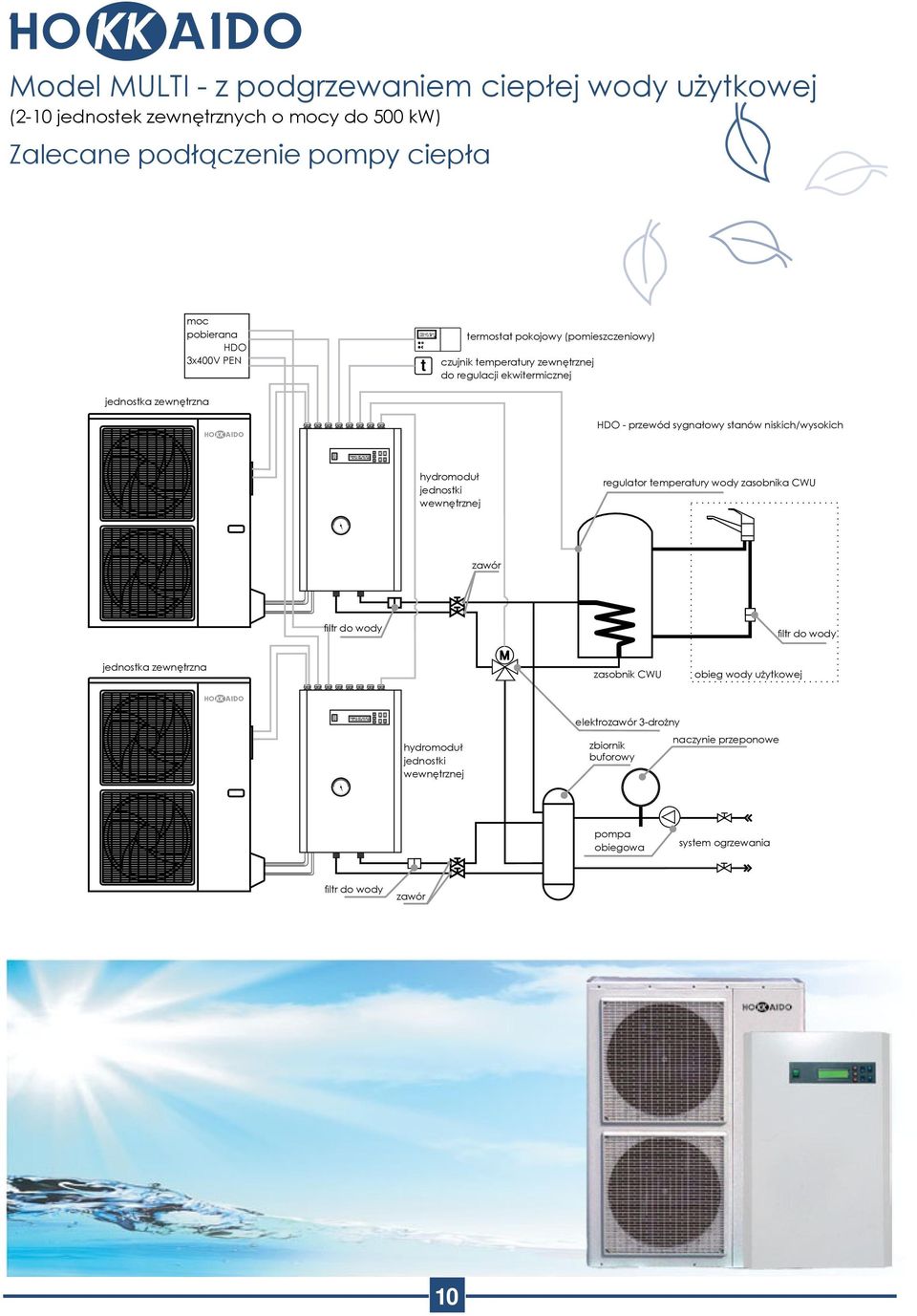

10 c Model MULTI - z podgrzewaniem ciepłej wody użytkowej (2-10 jednostek zewnętrznych o mocy do 500 kw) Zalecane podłączenie pompy ciepła jednostka zewnętrzna moc pobierana HDO 3x400V PEN t termostat pokojowy (pomieszczeniowy) czujnik temperatury zewnętrznej do regulacji ekwitermicznej HDO - przewód sygnałowy stanów niskich/wysokich hydromoduł jednostki wewnętrznej regulator temperatury wody zasobnika CWU zawór jednostka zewnętrzna zasobnik CWU obieg wody użytkowej hydromoduł jednostki wewnętrznej elektrozawór 3-drożny zbiornik buforowy naczynie przeponowe pompa obiegowa system ogrzewania zawór 10 3

11 Akcesoria Zestaw PC Interfejs do podłączania komputerów PC pozwala na monitorowanie pracy pompy ciepła, monitorowanie temperatury, ciśnienia oraz innych parametrów i warunków pracy, a także na ocenę statystyk pracy. Zestaw zawiera interfejs PC i oprogramowanie. Zestaw SMS Interfejs GSM do sterowania pompą ciepła za pomocą wiadomości SMS wysyłanych z telefonu komórkowego GSM. Obsługiwani są wszyscy operatorzy komórkowi. Interfejs pozwala przełączać się pomiędzy dwoma trybami pracy pompy ciepła (np. ogrzewanie /ogrzewanie umiarkowane). Nadaje się szczególnie do domów weekendowych. Zestaw zawiera interfejs GSM (bez karty SIM). Zestaw BASENOWY Zestaw basenowy pozwala na wygodne używanie pompy ciepła do podgrzewania wody w zbiornikach wodnych. Zestaw zawiera nierdzewny wymiennik ciepła typu woda-woda firmy Alfa Laval, pompę obiegową 25-60, elektrozawór trójdrożny i regulator termostatyczny do regulacji temperatury wody w zbiorniku wodnym. Zestaw regulacyjny dla 8, 16, 24 i 32 obiegów grzewczych Zestaw regulacyjny pozwala na regulację temperatury podgrzewania dla większej liczby obiegów grzewczych (np. grzejników) lub pomieszczeń za pomocą zdalnie sterowanych zaworów na elementach grzewczych. Regulacja opiera się na ustawieniu żądanej temperatury dla każdego grzejnika (obiegu grzewczego) i odbywa się w bardzo wygodny sposób. Zestaw zawiera interfejs regulacyjny dla 8, 16, 24 lub 32 obiegów grzewczych (bez elektrozaworów i czujników temperatury zewnętrznej dla każdego obiegu grzewczego). Przykłady konfiguracji modelu MULTI 132 kw 148,5 kw 99 kw 115,5 kw 66 kw 82,5 kw MULTI COMMERCIAL przykłady konfiguracji 33 kw 49,5 kw 98 kw MULTI COMMERCIAL przykłady konfiguracji 147 kw 196 kw 245 kw 294 kw 343 kw 392 kw 441 kw 165 kw Konfiguracja z HCSI 1762 XR,.... Dla innych powierzchni możliwe są dowolne kombinacje jednostek zewnętrznych kw Konfiguracja z HCSI 1762 XR,.... Dla innych powierzchni możliwe są dowolne kombinacje jednostek zewnętrznych.

12 Twój partner: Ze względu na ciągły rozwój technologiczny produktów, zastrzegamy sobie prawo do zmiany specyfikacji technicznych w dowolnym momencie bez uprzedniego powiadomienia Wrocław ul. Krzemieniecka 118 tel.: fax: info@pol-stowest.com.pl Katowice ul. Kościuszki 227 tel.: fax: katowice@pol-stowest.com.pl info@pol-stowest.com.pl Lublin ul. Energetyków 5 tel.: fax: lublin@pol-stowest.com.pl Gdańsk ul. Beniowskiego 5 (bud. B2 boks 36) tel.: fax: gdansk@pol-stowest.com.pl
