1 POMPY DOZUJĄCE edycja

2 All about your flow Tapflo jest liderem w produkcji pomp z ofertą szerokiej gamy produktów klasy premium do różnych aplikacji przemysłowych. Skupiamy się na dostarczaniu najlepszych rozwiązań do transferu cieczy i wsparciu na wszystkich etapach procesu. O Tapflo Est. in Sweden 1980 Tapflo, będąc niezależną firmą rodzinną, jest jednocześnie największym europejskim producentem i globalnym dostawcą zasilanych sprężonym powietrzem pomp membranowych, pomp odśrodkowych i innych urządzeń przemysłowych. Firma powstała w Kungälv, w Szwecji w 1980r, i od momentu powstania skupia się na konstrukcji i produkcji pomp membranowych tworzywowych, metalowych i sanitarnych jak również całej gamy pomp odśrodkowych i urządzeń przemysłowych. Lata dynamicznego rozwoju doprowadzały do powstania Grupy Tapflo o zasięgu globalnym. Grupa Tapflo jest reprezentowana poprzez własne oddziały oraz przez niezależnych dystrybutorów w ponad 60 krajach na 6 kontynentach dlatego produkty i części zamienne są dostępne na całym świecie. Potwierdzona jakość W Tapflo wierzymy, że jakość jest jedną z najważniejszych wartości, zarówno dla naszych klientów jak i pracowników. Efektem takiego podejścia jest fakt, że produkty Tapflo są zgodne z wieloma światowymi certyfikatami i instrukcjami jakości. Wiele z naszych produktów spełnia wymagania dyrektywy EC ATEX dla urządzeń do zastosowania w potencjalnie niebezpiecznym środowisku. Aseptyczna seria jest certyfikowana na zgodność z EHEDG (European Hygienic Engineering & Design Group) natomiast farmaceutyczna seria ma aprobatę USP VI oraz EC 1935/2004. Wszystkie produkty posiadają oznaczenie CE i do każdego produktu dołączana jest instrukcja obsługi. Proces produkcji Tapflo jest certyfikowany zgodnie z ISO 9001:2009. REACH Compliant ROHS Compliant Nasze wartości Długookresowe zaangażowanie jest kluczem Naszym celem jest ciągłe dostarczanie produktów premium dostosowanych do ewoluujących potrzeb naszych klientów. Relację z naszym Klientem traktujemy jako inwestycję długookresową. Lokalnie oznacza na twoich warunkach Tapflo jest globalnym dostawcą zapewniającym lokalne wsparcie. Niezależnie do tego gdzie znajduje się Twój biznes możesz liczyć na nasze wsparcie. Elastyczność jest podstawą dobrej obsługi Jesteśmy przygotowani aby stawić czoła rzeczywistości, wiedząc że w praktyce oznacza to odpowiedzi na zapytania, ofertowanie rozwiązań i dostarczanie części zamiennych w minimalnym czasie. Dopasowanie produktu do potrzeb Naszym nadrzędnym celem jest pomagać Klientom w znalezieniu najlepszego rozwiązania, które podniesie efektywność ich biznesu. Jeżeli to wymaga przeprojektowania standardowych rozwiązań, stanowi to dla nas wyzwanie nie problem. Produkcja to rozwój W takcie procesu wytwarzania produktów, praktycznie niemożliwym jest aby nie odkryć możliwości jego udoskonalenia. Pozwala to nam na oferowanie rozwiązań które są nawet bardziej dopasowane i efektywniejsze. 2

3 Pompy dozujące Pompy dozujące Seria pomp dozujących obejmuje pompy membranowe mechaniczne, membranowe z komorą hydrauliczną, membranowe elektromagnetyczne oraz tłokowe. Seria tych pomp doskonale nadaje się do łączenia w systemy wielogłowicowe. Tego typu pompy można stosować do precyzyjnego dozowania różnego typu związków potrzebnych do przeprowadzenia reakcji chemicznych. Ich konstrukcja pozwala na pracę z wysokociśnieniowymi układami jednocześnie umożliwiając bardzo precyzyjne dozowanie. Systemy wielogłowicowe Pompy serii SR i PDP posiadają niewątpliwą zaletę łączenia w zespoły wielogłowicowe wicowe o wspólnym napędzie. Każda z głowic może pompować inne medium i mieć ustawioną niezależną wydajność. Zasada działania pomp dozujących Przemieszczenie korbowodu sprzężonego z membraną pompy powoduje zmianę objętości komory roboczej. W fazie ssania ruch wsteczny tłoka, a co za tym idzie membrany powoduje zwiększenie objętości komory (napływ cieczy do komory). Wfazie tłoczenia następuje mechaniczne wypchnięcie cieczy z głowicy pompy

4 Przykładowe aplikacje Podstawowe sektory przemysłu, w których stosuje się wirowe pompy dozujące Przemysł chemiczny Dozowanie roztworów chemicznych, np. kwasy i zasady w różnych stężeniach. Przemysł farmaceutyczny i kosmetyczny Dozowanie chemikaliów stosowanych w przemyśle farmaceutycznym. Uzdatnianie wody Kontrola i regulacja ph wody, dozowanie polimerów i flokulantów. Dozowanie chloru do wody pitnej Różne typy zaworów Oczyszczalnie ścieków Dozowanie pix i pax, polimerów i flokulantów w oczyszczalniach ścieków komunalnych i przemysłowych. Przemysł spożywczy Dozowanie substancji smakowych do produktów spożywczych, dozowanie ziemi okrzemkowej w procesie filtracji piwa. Przemysł papierniczy Dozowanie wody utlenionej i innych substancji chemicznych w procesie produkcji papieru. Różnorodność konstrukcji pozwala na indywidualny dobór zaworów do szczególnych wymagań wielu aplikacji. AB 5/14 N DV AB 17/14 N AB 13/21 N AB 17/21 N 4

5 Konstrukcja Pompy dozujące Pompy dozujące dzielimy na trzy podstawowe serie: Seria SR; Seria PDP oraz seria SDP (pompy solenoidalne). Pompy serii SR to grupa pomp, w której powrót organu roboczego wymuszony jest wstępnym napięciem sprężyny. Kolejne serie grupy pomp dozujących to: seria PDP czyli dozujące pompy wyporowe oraz solenoidalne pompy serii SDP. W ramach serii SR wyróżniamy trzy podstawowe typy pomp: tłokowe A, membranowe hydrauliczne B, membranowe mechaniczne D oraz seria pomp SD z podwójnymi membranami Seria SR Seria PDP Typ SD Typ FM Typ D Typ A Typ A-I Seria SDP Typ AP-A I Typ B Typ S Typ GA 5

6 Seria SR Typ FM Pompy dozujące z membraną mechaniczną TYP FM MaksyMalne ciśnienie 10 bar Pompy serii FM są membranowymi pompami dozującymi o maksymalnym ciśnieniu 10 bar i wydajności do 50 l/h. Umożliwiają pompowanie cieczy zawierających małe ilości zanieczyszczeń stałych. Seria przeznaczona jest dla mniej wymagających aplikacji. Przekładnia wykorzystuje do redukcji standardowego mechanizmu ślimaka i ślimacznicy z silnikiem zamontowanym w pozycji B14 zgodnym ze specyfikacją UNEL-MEC. Obudowa jest wykonana z tworzywa. Maks. wydajność [l/h] Maks. ciśnienie [bar] FM FM kodyfikacja FM 50 50/ D 11 DV I grupa II grupa III grupa IV grupa V grupa VI grupa FM membranowe pompy dozujące Długość skoku Średnica membrany [mm] Częstotliwość ruchów tłoka na minutę Materiały mające kontakt z medium Dodatkowe opcje Typy wykonań MaTeriałowych WYKONANIE GŁOWICA ZAWÓR (kula) SIEDZISKO ZAWORU MEMBRANA USZCZElKA ZAWORU 11 AISI 316 AISI 316 AISI 316 PTFE/NBR FPM 12 PP/FRV PYREX PP/FRV PTFE/NBR FPM 13 PVC PYREX PVC PTFE/NBR FPM 16 PVC AISI 316 PVC PTFE/NBR FPM 23 PVDF PYREX PVDF PTFE/NBR FPM FPM = fluoroelastomer S.S stal nierdzewna 316 PP/FRY - polipropylen + włókno szklane Inne wykonania na zapytanie Wykonanie A B C D 1/2 G.m. AB3 1/2 G.m. AB5 1/2 G.m. AB8 A Wykonanie 12 A B C D - 1/2 G.m. AB5 - B D BASAMENTO BASE PLATE 55 7L7L Wykonanie 13 A B C D 1/2 G.m. AB3 1/2 G.m. AB5 1/2 G.m. AB8 C Wymiary podane są w [mm] 6

7 Pompy dozujące z membraną mechaniczną Seria SR Typ FM FM FM FM FM Przełożenie Wydajność (*2) Maks. ciśnienie Średnica Długość Przyłącza (*4) Parametry Waga [kg] skok/min (*1) l/1 l/h [kg/cm2] (*3) membrany skoku (*1) silnika 50 Hz 50 Hz 50 Hz SS 316+PVC+PP SS 316+PVC+PP [mm] [mm] SS 316 PVC FM H 41 0,075 4,5 F 58 0,116 7 D 82 0,158 9,5 B 116 0, /2 G.M kw 3 Ph ~1400 obr/min lub 0.09 Kw 1 Ph ~1400 obr/min ,5 4,5 FM Przełożenie Wydajność (*2) Maks. ciśnienie Średnica Długość Przyłącza (*4) Parametry Waga [kg] skok/min (*1) l/1 l/h [kg/cm2] (*3) membrany skoku (*1) silnika 50 Hz 50 Hz 50 Hz SS 316+PVC+PP SS 316+PVC+PP [mm] [mm] SS 316 PVC FM H 41 0, F 58 0, D 82 0, B 116 0, / kw 3 Ph ~1400 obr/min lub 0.09 Kw 1 Ph ~1400 obr/min ,5 4,5 (1*) Liczba skoków tłoka w czasie 1 minuty z silnikiem 4polowym (~1400obr/min) H=Stopień redukcji 1:34=41 skoków przy 50Hz/ 50 skoków przy 60Hz F=Stopień redukcji 1:24=58 skoków przy 50Hz/ 70 skoków przy 60Hz D=Stopień redukcji 1:17=82 skoków przy 50Hz/ 98 skoków przy 60Hz B=Stopień redukcji 1:12=116 skoków przy 50Hz/ brak (*2) Wydajność może sie zmieniać w zależności od ciśnienia pracy, dozowanej cieczy, lepkości i instalacji. (*3) Waga pokazuje wartość przybliżoną pompy z silnikiem (*4) Pompa została wyposażona w następujące akcesoria: zawór wtryskowy, 1,5m przewodu po stronie ssącej, 1,5m przewodu po stronie tłocznej, zawór stopowy po stronie ssącej, pakowanie. 7

8 Seria SR Typ D Pompy dozujące z membraną mechaniczną TYP D MaksyMalne ciśnienie 10 bar Pompy dozujące z serii D z mechaniczną membraną zostały zaprojektowane do pompowania cieczy z małą zawartością cząstek stałych w aplikacjach niewymagających wysokiego ciśnienia. Przekładnia wykorzystuje do redukcji standardowego mechanizmu ślimaka i ślimacznicy z silnikiem zamontowanym w pozycji B14 zgodnym ze specyfikacją UNEL-MEC. Zmiana posuwu tłoka może zostać wykonana ręcznie, elektrycznie (4-20mA; Profibus) lub pneumatycznie. Wielogłowicowe wykonania są dostępne na życzenie. Istnieje możliwość dostarczenia wszystkich pomp w wykonaniu spełniającym wymagania ATEX. Maks. wydajność [l/h] Maks. ciśnienie [bar] D 050 N D 100 N D 101 N D 121 N Typy wykonań MaTeriałowych WYKONANIE GŁOWICA ZAWÓR (kula) SIEDZISKO ZAWORU MEMBRANA USZCZElKA ZAWORU 11 S.S. 316 S.S. 316 S.S. 316 PTFE/NBR FPM 12 PP/FRV PYREX PP/FRV PTFE/NBR FPM 13 PVC PYREX PVC PTFE/NBR FPM 16 PVC S.S. 316 PVC PTFE/NBR FPM 17 PP S.S. 316 PP PTFE/NBR FPM 23 PVDF PYREX PVDF PTFE/NBR FPM kodyfikacja D 100N 70/ B 11 DV I grupa II grupa III grupa IV grupa V grupa VI grupa D membranowe pompy dozujące Długość skoku Średnica membrany [mm] Częstotliwość ruchów tłoka na minutę Materiały mające kontakt z medium Dodatkowe opcje D050 D100 D101 D121 A B C D E E F G H I H I D F G O l M L N O A B C M N 8

9 Pompy dozujące z membraną mechaniczną Seria SR Typ D TYP D 050N D-050N-30 D-050N-50 Przełożenie (1*) Wydajność (2*) Maksymalne Średnica Długość Przyłącza (*3) Waga [kg] (4*) skok/min l/1 l/h ciśnienie [kg/cm2] Silnik membrany skoku Typ 50 Hz 50 Hz 50 Hz SS 316 PP+FV PVC SS 316+PVC+PP [mm] [mm] SS 316 PVC-PP+FV I 35 0,066 4 F 58 0, kw 14 // 10 3 ~ C 96 0,191 11, obr B 116 0, /2 G.m. 5 8 I 35 0, kw F 58 0, ~ C 96 0, ~1400 obr -1 B 116 0, TYP D 100N D-100N-70 D-100N-90 D-100N-105 D-100N-120 Przełożenie(1*) Wydajność (2*) Maks. ciśnienie Średnica Długość Przyłącza Parametry Waga [kg] (4*) skok/min l/1 l/h [kg/cm2] membrany skoku Typ silnika 50 Hz 50 Hz 50 Hz SS 316 PVC SS 316 PVC [mm] [mm] SS 316 PVC I 35 0,75 45 F 58 1,25 75 C 96 2, B 116 2, I 35 1,15 69 F 58 1, C 96 3, B 116 3, I 35 1,56 94 F 58 2, C 96 4, B 116 4, I 35 1, F 58 2, C 96 4, B 116 6, /2 G.m. 3 1,5 3/4 G.m kw 3 ~ 1400 obr kw 1 ~ 1400 obr G.m TYP D 101N D-101N-70 D-101N-90 D-101N-105 D-101N-120 D-121N-120 Przełożenie(1*) Wydajność (2*) Maks. ciśnienie Średnica Długość Przyłącza Parametry Waga [kg] (4*) Typ skok/min l/1 l/h [kg/cm2] membrany skoku silnika 50 Hz 50 Hz 50 Hz SS 316 PVC SS 316 PVC [mm] [mm] SS 316 PVC F 70 1,50 90 C 96 2, /2 G.m ,5 8 B 120 2, kw F 70 2, ~ C 96 3, obr ,5 10 B 120 4, F 70 3, /4 G.m. 10 C 96 4, kw ,5 11 B 120 5, ~ 3 F 70 3, obr -1 C 96 5, G.m B 120 6, F 70 5, C 96 7, G.m. Kw , B 120 9, (1*) Liczba skoków tłoka w czasie 1 minuty z silnikiem 4polowym (~1400obr/min) D-050N I = Stopień redukcji 1 : 40 = 35 skoków przy 50 Hz / 42 skoków przy 60 Hz F = Stopień redukcji 1 : 24 = 58 skoków przy 50 Hz / 70 skoków przy 60 Hz C = Stopień redukcji 1 : 14,5 = 96 skoków przy 50 Hz / 116 skoków przy 60 Hz B = Stopień redukcji 1 : 12 = 116 skoków przy 50 Hz / 139 skoków przy 60 Hz D-100N I = Stopień redukcji 1 : 40 = 35 skoków przy 50 Hz / 42 skoków przy 60 Hz F = Stopień redukcji 1 : 24 = 58 skoków przy 50 Hz / 70 skoków przy 60 Hz C = Stopień redukcji 1 : 14,5 = 96 skoków przy 50 Hz / 116 skoków przy 60 Hz B = Stopień redukcji 1 : 12 = 116 skoków przy 50 Hz / 139 skoków przy 60 Hz D-101N F = Stopień redukcji 1 : 20 = 70 skoków przy 50 Hz / 84 skoków przy 60 Hz C = Stopień redukcji 1 : 14,5 = 96 skoków przy 50 Hz / 116 skoków przy 60 Hz B = Stopień redukcji 1 : 11,5 = 120 skoków przy 50 Hz / 144 skoków przy 60 Hz (*2) Wydajność może sie zmieniać w zależności od ciśnienia pracy, dozowanej cieczy, lepkości i instalacji. (*3) Inne przyłacza dostępne na zapytanie. (*4) Waga pokazuje wartość przybliżoną pompy z silnikiem (*5) Pompa może zostać dostarczona z różnymi akcesoriami na życzenie (*6) Pompy zostały pomalowane farbą epoksydową RAL

10 Seria SR Typ B i BR Pompy dozujące z membranami hydraulicznymi TYP B i BR MaksyMalne ciśnienie 20 bar Pompy serii B oraz BR są dozującymi pompami z tzw. hydrauliczną membraną. Suw tłoka podnosi ciśnienie cieczy w komorze pośredniej, w rezultacie ciecz naciska na membranę i powoduje wypchanie z pompy cieczy pompowanej. Szeroka gama wykonań materiałowych. Maksymalne ciśnienie 20 bar, maksymalna wydajność 1068 l/h. Możliwość pompowania cieczy zawierających niewielkie zanieczyszczenia stałe. Przekładnia wykorzystuje do redukcji standardowego mechanizmu ślimaka i ślimacznicy z silnikiem zamontowanym w pozycji B14 zgodnym ze specyfikacją UNEL-MEC. Zmiana posuwu tłoka może zostać wykonana ręcznie, elektrycznie (4-20mA; Profibus) lub pneumatycznie. Wielogłowicowe wykonania są dostępne na życzenie. Istnieje możliwość dostarczenia wszystkich pomp w wykonaniu spełniającym wymagania ATEX. Maks. wydajność [l/h] Maks. ciśnienie [bar] B 125 N B 175 N B 250 N Typy wykonań MaTeriałowych WYKONANIE GŁOWICA TŁOK ZAWÓR (kula) SIEDZISKO ZAWORU MEMBRANA USZCZElKA TŁOKA 29 PP AISI 420 Temp. PYREX PP PTFE/NBR T20 41 AISI 316 AISI 420 Temp. AISI 316 AISI 316 PTFE/NBR T20 43 PVC AISI 420 Temp. PYREX PVC PTFE/NBR T20 AISI 420 Temp.=stal hartowana; PYREX~szkło T20 - Guma poliuretanowa kodyfikacja B 125N 30/ B 41 DV I grupa II grupa III grupa IV grupa V grupa VI grupa B tłokowe pompy dozujące Średnica tłoka Długość skoku [mm] Dimensions C Częstotliwość ruchów tłoka na Materiały mające Opcje minutę 58=F(1/24) 116=B (1/12) kontakt z medium dodatkowe Typ A B C D E F E G H I I L l D F G O M N N A B C H M O

11 Pompy dozujące z membranami hydraulicznymi Seria SR Typ B i BR TYP B 125N TYP B 175N TYP B 250N Przełożenie (1*) Wydajność (2*) Maks.ciś.[kg/cm2] Średnica Średnica Długość Przyłącza (4*) Parametry Waga [kg] (5*) skok/min l/1 l/h SS 316 PVC tłoka membrany skoku Typ silnika 50 Hz 50 Hz 50 Hz 0,18 kw 0,25 kw SS 316 PVC [mm] [mm] [mm] SS 316 PVC F 58 0,025 1,5 B-125N-8 C 96 0,040 2,4 20* - 8 9,5 8 B 116 0,050 3,0 I 35 0,045 2,7 50 B-125N-12 F 58 0,075 4,5 C 96 0,123 7,4 20* ,5 8 B 116 0,150 9,0 I 35 0,110 6, kw B-125N-18 F 58 0, Ph~ 20* - C 96 0, obr ,5 B 116 0, /2 I 35 0,211 12,6 G.m. lub 12,5 B-125N-25 F 58 0, * - C 96 0, kw ,5 B 116 0, ~ I 35 0, obr -1 F 58 0, B-125N * ,5 C 96 0, B 116 1, I 35 0,543 32,5 B-125N-40 F 58 0, C 96 1, , B 116 1, Przełożenie (1*) Wydajność (2*) Maksymalne ciśnienie [kg/cm2] (3*) Przyłącza Średnica Średnica Długość Waga [kg] Parametry skok/min l/1 l/h SS 316 PVC SS 316 lub tłoka membrany skoku (5*) Typ silnika 50 Hz 50 Hz 50 Hz 0,25 kw 0,37 kw 0,25 kw 0,37 kw PVC (4*) [mm] [mm] [mm] SS 316 PVC F 70 0,043 2,6 B-175N-8 C 96 0,058 3,5 B 120 0,073 4,4 F 70 0,126 4,6 B-175N-12 C 96 0,173 10,4 B 120 0, F 70 0, B-175N-18 C 96 0, B 120 0, F 70 0, B-175N-25 C 96 0, B 120 1, F 70 0, B-175N-30 C 96 1, B 120 1, F 70 1, B-175N-40 C 96 2, B 120 2, F 70 2, B-175N-50 C 96 3, B 120 4, F 70 2, B-175N-55 C 96 3, B 120 4, F 70 4, B-175N-65 C 96 5, B 120 6, * - 20* ,5 1/ kw G.m. 3 ~ 20* obr , * - 0,37 kw 3 ~ 30 17,5 12, obr , * , ,5 12 7,5 11 7,5 10 3,4 6,3 11 6, G.m ,5 7,8 4,5 7, Przełożenie (1*) Wydajność Maksymalne ciśnienie [kg/cm2 (3*) Średnica Średnica Długość Waga [kg] Przyłącza (4*) Parametry skok/min l/1 l/h SS 316 PVC tłoka membrany skoku (5*) Typ silnika 50 Hz 50 Hz 50 Hz0,55 kw0,75 kw 0,55kW 0,75 kw SS 316 PVC [mm] [mm] [mm] SS 316 PVC F 56 1, B-250N-40 C 96 3, * B 112 3, F 56 2, B-250N-50 C 96 4, * /4 G.m kw B 112 5, ~ 1400 rpm F 56 3, B-250N-55 C 96 5, * B 112 6, ,75 kw 25 F 56 4, ~ B-250N-65 C 96 7, * rpm B 112 9, F 56 6, B-250N-75 C 96 10, ,6 8,7 6,6 8,7 1 G.m B , F 56 8, B-250N-90 C 96 15, ,7 6,2 4,7 6, B , (1*) Liczba skoków tłoka w czasie 1 minuty z silnikiem 4polowym (~1400obr/min) B 125N I = Stopień redukcji 1 : 40 = 35 skoków przy 60 Hz / 42 skoków przy 60Hz F = Stopień redukcji 1 : 24 = 58 skoków przy 50 Hz / 70 skoków przy 60Hz C = Stopień redukcji 1 : 14,5 = 96 skoków przy 50 Hz / 116 skoków przy 60Hz B = Stopień redukcji 1 : 12 = 116 skoków przy 50 Hz / brak B 175N F = Stopień redukcji 1 : 20 = 70 skoków przy 50 Hz / 84 skoków przy 60Hz C = Stopień redukcji 1 : 14,5 = 96 skoków przy 50 Hz / 116 skoków przy 60Hz B = Stopień redukcji 1 : 11,5 = 120 skoków przy 50 Hz / brak B 250N F = Stopień redukcji 1 : 25 = 56 skoków przy 50 Hz / 67 skoków przy 60Hz C = Stopień redukcji 1 : 14,5 = 96 skoków przy 50 Hz / 116 skoków przy 60Hz B = Stopień redukcji 1 : 12.5 = 112 skoków przy 50 Hz / brak (*2) Wydajność może sie zmieniać w zależności od ciśnienia pracy, dozowanej cieczy, lepkości i instalacji. (*3) W przypadku wyższych ciśnień skontaktuj sie z producentem (*4) Różne przyłącza dostępne na zapytanie (*5) Waga pokazuje wartość przybliżoną pompy z silnikiem (*6) Pompa może zostać dostarczona z różnymi akcesoriami na życzenie (*7) Pompy zostały pomalowane farbą epoksydową RAL

12 Seria SR Typ B i BR TYP BR 125N TYP BR 175N TYP BR 250N Przełożenie Wydajność (2*) Maks.ciś.[kg/cm2] (3*) Przyłącza Waga [kg] Średnica Średnica Długość (4*) Parametry skok/min l/1 l/h SS 316 PVC (5*) Typ tłoka membrany skoku silnika (1*) 50 Hz 50 Hz 50 Hz 0,18 kw0,25 kw0,18 kw0,25 kw SS PVC [mm] [mm] [mm] SS 316 PVC 316 F 58 0,025 1,5 BR-125N-8 C 96 0,040 2,4 13,5* ,5 9 B 116 0,050 3,0 I 35 0,045 2,7 50 BR-125N-12 F 58 0,075 4,5 C 96 0,123 7,4 13,5* ,5 9 B 116 0,150 9,0 I 35 0,110 6, kw BR-125N-18 F 58 0, Ph~ 13,5* C 96 0, obr ,5 B 116 0, /2 I 35 0,211 12,6 G.m. lub 12,5 BR-125N-25 F 58 0, ,5* C 96 0, kw ,5 B 116 0, ~ I 35 0, obr -1 F 58 0, BR-125N ,5* ,5 C 96 0, B 116 1, I 35 0,543 32,5 BR-125N-40 F 58 0, C 96 1, , B 116 1, Przełożenie Wydajność (2*) Maksymalne ciśnienie [kg/cm2] (3*) Przyłącza Średnica Średnica Długość Waga [kg] Parametry Typ skok/min l/1 l/h SS 316 PVC SS 316 lub tłoka membrany skoku (5*) silnika (1*) 50 Hz 50 Hz 50 Hz 0,25 kw 0,37 kw 0,25 kw 0,37 kw PVC (4*) [mm] [mm] [mm] SS 316 PVC F 70 0,043 2,6 BR-175N-8 C 96 0,058 3, ,5 12 B 120 0,073 4,4 F 70 0,126 4,6 50 BR-175N-12 C 96 0,173 10, ,5 B 120 0, F 70 0, BR-175N-18 C 96 0, ,5 1/2 kw 0.25 B 120 0, F 70 0, G.m. 3 ~ BR-175N-25 C 96 0, obr ,5 13 B 120 1, F 70 0, BR-175N-30 C 96 1, kw 0, ,5 13,5 13 B 120 1, ~ F 70 1, obr -1 BR-175N-40 C 96 2, ,5 13 B 120 2, F 70 2, BR-175N-50 C 96 3, B 120 4, BR-175N-55 F 70 2, ,4 C 96 3, G.m. B 120 4, F 70 4, BR-175N-65 C 96 5, B 120 6, Przełożenie Wydajność Maksymalne ciśnienie [kg/cm2 (3*) Średnica Przyłącza (4*) Parametry Średnica Długość Waga [kg] Typ skok/min l/1 l/h SS 316 PVC tłoka membrany skoku (5*) silnika (1*) 50 Hz 50 Hz 50 Hz0,55 kw0,75 kw 0,55kW 0,75 kw SS 316 PVC [mm] [mm] [mm] SS 316 PVC F 56 1, BR-250N-40 C 96 3, ,2* B 112 3, F 56 2, BR-250N-50 C 96 4, ,2* - 7-3/4 G.m. kw B 112 5, ~ 1400 rpm F 56 3, BR-250N-55 C 96 5, ,2* B 112 6, kw 0,75 25 F 56 4, ~ BR-250N-65 C 96 7, ,9* - 5, rpm B 112 9, F 56 6, BR-250N-75 C 96 10, ,3 5,7 4,3 5,7 1 G.m B , F 56 8, BR-250N-90 C 96 15, ,1 4 3, B , (1*) Liczba skoków tłoka w czasie 1 minuty z silnikiem 4polowym (~1400obr/min) BR 125N I=Stopień redukcji 1:40=35 skoków przy 50Hz/ 42 skoków przy 60Hz F=Stopień redukcji 1:24=58 skoków przy 50Hz/ 70 skoków przy 60Hz C=Stopień redukcji 1:14,5=96 skoków przy 50Hz/ 116 skoków przy 60Hz B=Stopień redukcji 1:12=116 skoków przy 50Hz/ brak BR 175N F=Stopień redukcji 1:25=56 skoków przy 50Hz/ 67 skoków przy 60Hz C=Stopień redukcji 1:14,5=96 skoków przy 50Hz/ 116 skoków przy 60Hz B=Stopień redukcji 1:12,5=112 skoków przy 50Hz/ brak BR 250N F=Stopień redukcji 1:25=56 skoków przy 50Hz/ 67 skoków przy 60Hz C=Stopień redukcji 1:14,5=96 skoków przy 50Hz/ 116 skoków przy 60Hz B=Stopień redukcji 1:12,5=112 skoków przy 50Hz/ brak (*2) Wydajność może sie zmieniać w zależności od ciśnienia pracy, dozowanej cieczy, lepkości i instalacji. (*3) W przypadku wyższych ciśnienień skontaktuj sie z producentem (*4) Różne przyłącza dostępne na zapytanie (*5) Waga pokazuje wartość przybliżoną pompy z silnikiem (*6) Pompa może zostać dostarczona z różnymi akcesoriami na życzenie (*7) Pompy zostały pomalowane farbą epoksydową RAL

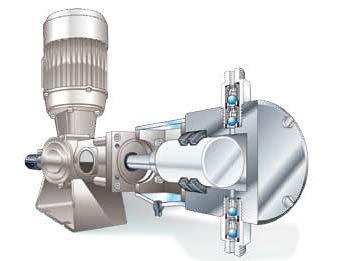

13 Seria SR Typ A TYP A MaksyMalne ciśnienie 40 bar Pompy serii A są tłokowymi pompami dozującymi o maksymalnym ciśnieniu tłoczenia 40 bar, oraz maksymalnej wydajności dla wersji jednogłowicowej 1458 l/h. Gama wykonań materiałowych zapewnia szeroką aplikowalność. Pompy są przeznaczone do dozowania czystych mediów. Przekładnia wykorzystuje do redukcji standardowego mechanizmu ślimaka i ślimacznicy z silnikiem zamontowanym w pozycji B14 zgodnym ze specyfikacją UNEL- MEC. Zmiana posuwu tłoka może zostać wykonana ręcznie, elektrycznie (4-20 ma; Profibus) lub pneumatycznie. Wielogłowicowe wykonania są dostępne na życzenie. Istnieje możliwość dostarczenia wszystkich pomp w wykonaniu spełniającym wymagania ATEX. Maks. wydajność [l/h] Maks. ciśnienie [bar] A 125 N A 175 N A 250 N A 350 N Typy wykonań MaTeriałowych WYKONANIE GŁOWICA TŁOK ZAWÓR (kula) SIEDZISKO ZAWORU USZCZElKA TŁOKA 11 S.S. 316 S.S. 316 S.S. 316 S.S. 316 NBR 13 PVC CERAMIKA PYREX PVC FPM 17 S.S. 316 CERAMIKA S.S. 316 S.S. 316 FPM 19 S.S. 316 S.S. 316 S.S. 316 S.S. 316 FPM 20 PVC S.S. 316 PYREX PVC NBR 21 S.S. 316 S.S. 316 S.S. 316 S.S. 316 PTFE 32 S.S. 316 S.S 420 S.S 316 S.S. 316 AU 41 S.S. 316 CERAMIKA S.S. 316 S.S. 316 AU PYREX=szkło; AU=poliuretan kodyfikacja A 125N 38/ F 11 DV I grupa II grupa III grupa IV grupa V grupa VI grupa A typ pompy Długość skoku Średnica tłoka [mm] Częstotliwość ruchów tłoka na minutę Materiały mające kontat z medium Dodatkowe opcje 13

14 Seria SR Typ A Pompy dozujące tłokowe Typ A B C D E E F H I G H I D F G O L A B C L M N M N O TYP A 125N Typ pompy Przełożenie (1*) Wydajność (2*) Maks. ciśnienie (3*) Średnica Długość Przyłącza (4*) Parametry Waga [kg] (5*) skok/min l/1 l/h kg/cm2 tłoka skoku Typ silnika [mm] [mm] 50 Hz 50 Hz 50 Hz SS 316 PVC SS 316 PVC SS 316 PVC F 58 0,013 0,8 A-125N-6 C 96 0,022 1,3 6 8,5 7,5 B 116 0,027 1,6 I 35 0,04 2,4 A-125N-11 F 58 0,066 4 C 96 0, ,5 7,5 B 116 0,133 8 I 35 0,1 6 A-125N-18 F 58 0, C 96 0, ,5 7,5 A-125N-25 A-125N-30 A-125N-38 A-125N-47 B 116 0, I 35 0,221 13,2 F 58 0, C 96 0, B 116 0, I 35 0,311 18,7 F 58 0, C 96 0, B 116 1, I 35 0, F 58 0, C 96 1, B 116 1, I 35 0, F 58 1, C 96 2, Kw ~ 1400 obr ,5 7,5 1/2 G.m. lub 12.5 mm Kw ~ 1400 obr ,5 7, , ,4 B 116 2, (1*) Liczba skoków tłoka w czasie 1 minuty z silnikiem 4polowym (~1400obr/min) I=Stopień redukcji 1:40=35 skoków przy 50Hz/ 42 skoków przy 60Hz F=Stopień redukcji 1:24=58 skoków przy 50Hz/ 70 skoków przy 60Hz C=Stopień redukcji 1:14,5=96 skoków przy 50Hz/ 116 skoków przy 60Hz B=Stopień redukcji 1:12=116 skoków przy 50Hz/ brak (*2) Wydajność może sie zmieniać w zależności od ciśnienia pracy, dozowanej cieczy, lepkości i instalacji. (*3) Pompy na wysokie ciśnienia są dostępne (*4) Różne typy przyłączy na zapytanie (*5) Waga pokazuje wartość przybliżoną pompy z silnikiem (*6) Pompa może zostać dostarczona z akcesoriami na życzenie (*7) Pompy zostały pomalowane farbą epoksydową RAL

15 Pompy dozujące tłokowe Seria SR Typ A TYP A 175N TYP A 250N TYP A 350N Przełożenie (1*) Wydajność (2*) Maks. ciśnienie [kg/cm2] (3*) Średnica Długość Typ Przyłącza (4*) Parametry Waga [kg] (5*) skok/min l/1 l/h SS 316 PVC PVC tłoka skoku pompy Typ silnika 50 Hz 50 Hz 50 Hz 0,25 0,37 0,25 KW 0,37 KW SS 316 PVC [mm] [mm] SS 316 PVC F 70 0,021 1,3 A-175N -6 C 96 0,029 1,7 // // B 120 0,036 2,2 F 70 0,100 6 A-175N -11 C 96 0, B 120 0, F 70 0, A-175N -18 C 96 0, B 120 0, F 70 0, Kw 0.25 A-175N -25 C 96 0, /2 G.m. 3 ~ B 120 1, obr -1 F 70 0, A-175N -30 C 96 1, Kw B 120 1, ~ F 70 1, obr -1 A-175N -38 C 96 1, ,5 B 120 2, F 70 2, A-175N -47 C 96 3, ,5 B 120 3, F 70 2, A-175N -54 C 96 3, ,8 12,4 B 120 4, F 70 3, /4 G.m. A-175N -64 C 96 5, ,4 12,5 B 120 6, Typ pompy A-250N-25 A-250N-38 A-250N-47 A-250N-54 A-250N-64 A-250N-76 A-250N-89 Przełożenie (1*) Wydajność (2*) Maks. ciśnienie [kg/cm2] (3*) skok/ Przyłącza (4*) Średnica Długość l/1 l/h SS 316 SS 316 Parametry min PVC KW PVC KW tłoka skoku Typ KW KW silnika 0,55 0,75 50 Hz 50 Hz 50 Hz [mm] [mm] 0,55 0,75 SS 316 PVC F 56 0, C 96 1, B 112 1, F 56 1, C 96 2, B 112 3, F 56 2, C 96 4, B 112 5, F 56 3, C 96 5, B 112 6, F 56 4, C 96 7, B 112 8, F 56 6, C 96 10, B , F 56 8, C 96 14, B , Waga [kg] (5*) SS // // // 25,4 21 // 1/2 G.m // // 38, /4 G.m. Kw ~ 1400 obr Kw , ~ 1400 obr -1 9, PVC 47, , ,5 8, ,6 76, G.m. 4,8 6, ,3 88, A-350N-89 F 56 12, C 96 20, B , // 4 // 4 (1*) Liczba skoków tłoka w czasie 1 minuty z silnikiem 4polowym (~1400obr/min) A 175N F=Stopień redukcji 1:20=70 skoków przy 50Hz/84 skoki przy 60Hz C=Stopień redukcji 1:14,5=96 skoków przy 50Hz/116 skoków przy 60Hz B=Stopień redukcji 1:11,5=120 skoków przy 50Hz/ brak A 250N F=Stopień redukcji 1:25=56 skoków przy 50Hz/ 67 skoków przy 60Hz C=Stopień redukcji 1:14,5=96 skoków przy 50Hz/ 116 skoków przy 60Hz B=Stopień redukcji 1:12,5=112 skoków przy 50Hz/ brak 1 1/2 G.m. Kw , (*2) Wydajność może się zmieniać w zależności od ciśnienia pracy, dozowanej cieczy, lepkości i instalacji. (*3) Wysokie ciśnienia są dostępne (*4) Inne przyłącza dostępne na zapytanie. (*5) Waga pokazuje wartość przybliżoną pompy z silnikiem (*6) Pompa może zostać dostarczona z akcesoriami na życzenie (*7) Pompy zostały pomalowane farbą epoksydową RAL

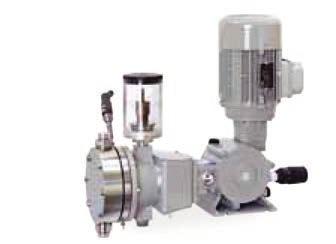

16 Seria SR Typ SD TYP SD MAKSYMAlNE CIŚNIENIE 14 BAR Pompy dozujące z hydrauliczną membraną serii SD zostały zaprojektowane do pompowania cieczy zawierających niewielkie ilości zawieszonych części stałych. Znalazły zastosowanie wszędzie tam, gdzie wyciek z uszczelnienia tłoka jest nieakceptowalny. Na pompie został zastosowany zawór aby zagwarantować bezpieczeństwo pracy membrany przy nadciśnieniu. Charakterystyczna dla tej pompy jest specjalna podwójna membrana a i system wykrywania pęknięcia membrany. Przekładnia wykorzystuje do redukcji standardowego mechanizmu ślimaka i ślimacznicy z silnikiem zamontowanym w pozycji B14 zgodnym ze specyfikacją UNEL-MEC. Zmiana posuwu tłoka może zostać wykonana ręcznie, elektrycznie (4-20mA; Profibus) lub pneumatycznie. Wielogłowicowe wykonania są dostępne na życzenie. Istnieje możliwość dostarczenia wszystkich pomp w wykonaniu spełniającym wymagania ATEX. kodyfikacja SD 125N 38/ B 11 DV I grupa II grupa III grupa IV grupa V grupa VI grupa Częstotliwość ruchów tłoka na SD typ pompy Długość skoku Średnica tłoka minutę (liczba skoków/minutę) Materiały mające [mm] 58=F (1/24) kontat z medium Opcje dodatkowe 116=B (1/12) Typy wykonań MaTeriałowych WYKONANIE GŁOWICA TŁOK ZAWÓR (kula) SIEDZISKO ZAWORU USZCZElKA TŁOKA MEMBRANA OIl CHAMBER 03 PVC S.S.420 TEMP PYREX PVC AU/NBR PODWóJNA PTFE ALUMINIUM 05 S.S. 316 S.S.420 TEMP S.S. 316 S.S. 316 AU/NBR PODWóJNA PTFE ALUMINIUM 06 S.S. 316 S.S.420 TEMP S.S. 316 S.S. 316 AU/NBR PODWóJNA PTFE Fe PP S.S.420 TEMP PYREX PP AU/NBR PODWóJNA PTFE ALUMINIUM Typ A B C D E F G H I L M N O

17 Seria SR Typ SD TYP SD 125N TYP SD 175N TYP SD 250N Przełożenie (1*) Wydajność (2*) Maks. ciśnienie [kg/cm2] Przyłącza Średnica Długość (4*) Waga [kg] skok/ Średnica l/1 l/h SS 316 SS 316 PVC PVC SS 316 Parametry membrany skoku min tłoka Typ 0,18 0,25 0,18 0,25 lub PVC silnika [mm] SS 50 Hz 50 Hz 50 Hz kw kw kw kw (3*) [mm] [mm] PVC 316 F 58 0,025 1,5 SD-125N-8 C 96 0,040 2, B 116 0,050 3 I 35 0,045 2,7 50 SD-125N-12 F 58 0,075 4,5 C 96 0,123 7, B 116 0,150 9 I 35 0,110 6,6 F 58 0, SD-125N kw C 96 0, lub 0.25 B 116 0, kw 3Ph I 35 0,211 12,6 1, lub 1Ph F 58 0, SD-125N ~ C 96 0, B 116 0, obr/min I 35 0, SD-125N-30 F 58 0, C 96 0, B 116 1, I 35 0,543 32,5 SD-125N-40 F 58 0, C 96 1, B 116 1, Przełożenie (1*) Wydajność (2*) Maks. ciśnienie [kg/cm2] Przyłącza Waga [kg] skok/ Średnica Średnica Długość l/1 l/h SS SS 316 PVC PVC SS 316 Parametry (4*) min tłoka membrany skoku Typ 316 KW 0,25 KW lub PVC silnika [mm] [mm] [mm] SS 50 Hz 50 Hz 50 Hz 0,25 0,37 kw 0,37 (3*) 316 PVC F 70 0,043 2,6 SD-175N-8 C 96 0,058 3, B 120 0,073 4,4 F 70 0,126 7,6 50 SD-175N-12 C 96 0,173 10, B 120 0, F 70 0, SD-175N-18 C 96 0, B 120 0, F 70 0, / kw SD-175N-25 C 96 0, lub B 120 1, kw F 70 0, SD-175N-30 C 96 1, Ph lub B 120 1, Ph F 70 1, SD-175N-40 C 96 2, ~ B 120 2, F 70 2, obr/min SD-175N-50 C 96 3, B 120 4, F 70 2, SD-175N-55 C 96 3, / B 120 4, F 70 4, SD-175N-65 C 96 5, B 120 6, SD-250N-40 SD-250N-50 SD-250N-55 SD-250N-65 SD-250N-75 SD-250N-90 Przełożenie Wydajność Maks. ciśnienie Przyłącza (1*) (2*) [kg/cm2] (3*) Średnica Średnica Długość Parametry Waga [kg] (4*) skok/ tłoka membrany skoku l/1 l/h SS 316 SS 316 lub silnika Typ min [mm] [mm] [mm] PVC 50 Hz 50 Hz 50 Hz 0,55 kw 0,75 kw SS 316 PVC F 56 1, C 96 3, B 112 3, F 56 2, C 96 4, / B 112 5, kw lub F 56 3, kw C 96 5, B 112 6, F 56 4, Ph lub 1 Ph 25 C 96 7, B 112 9, ~1400 obr/ F 56 6, min C 96 10, B , F 56 8, C 96 15, B , (1*) Liczba skoków tłoka w czasie 1 minuty z silnikiem 4polowym (~1400obr/min) SD-125N I=Stopień redukcji 1:40=35 skoków przy 50Hz/ 42 skoków przy 60Hz F=Stopień redukcji 1:24=58 skoków przy 50Hz/ 70 skoków przy 60Hz C=Stopień redukcji 1:14,5=96 skoków przy 50Hz/ 116 skoków przy 60Hz B=Stopień redukcji 1:12=116 skoków przy 50Hz/ brak SD-175N F=Stopień redukcji 1:20=70 skoków przy 50Hz/ 84 skoków przy 60Hz C=Stopień redukcji 1:14,5=96 skoków przy 50Hz/ 116 skoków przy 60Hz B=Stopień redukcji 1:11,5=120 skoków przy 50Hz/ brak SD-250N F=Stopień redukcji 1:25=56 skoków przy 50Hz/ 67 skoków przy 60Hz C=Stopień redukcji 1:14,5=96 skoków przy 50Hz/ 116 skoków przy 60Hz B=Stopień redukcji 1:21,5=112 skoków przy 50Hz/ brak (*2) Wydajność może sie zmieniać w zależności od ciśnienia pracy, dozowanej cieczy, lepkości i instalacji. (*3) Inne przyłącza dostępne na zapytanie. (*4) Waga pokazuje wartość przybliżoną pompy z silnikiem (*5) Pompa może zostać dostarczona z akcesoriami na życzenie (*6) Pompy zostały pomalowane farbą epoksydową RAL

18 Seria SR Typ SD Pompy wysokociśnieniowe Specjalne wykonanie pomp SD, które pozwala na uzyskanie lepszych parametrów ciśnienia i wydajności. Pompy te posiadają wszystkie zalety zastosowania rozwiązania z podwójnymi membranami, znajdują zastosowanie wszędzie tam gdzie nie jest akceptowalny wyciek medium do atmosfery. TYP SD 125N SD-125N-8 SD-125N-12 SD-125N-18 SD-125N-25 SD-125N-30 Przełożenie Wydajność Maksymalne ciśnienie [kg/cm2] Średnica Średnica Długość Waga skok/ Przyłącza Parametry l/1 l/h tłoka membrany skoku [kg] Typ min SS 316 KW 0,18 SS 316 KW 0,25 SS 316 silnika [mm] [mm] [mm] 50 Hz 50 Hz 50 Hz SS 316 F 58 0,025 1,5 C 96 0,040 2,4 B 116 0,050 3 I 35 0,045 2,7 F 58 0,075 4,5 C 96 0,123 7,4 B 116 0,150 9 I 35 0,110 6,6 F 58 0, C 96 0, B 116 0, I 35 0,211 12,6 F 58 0, C 96 0, B 116 0, I 35 0, F 58 0, C 96 0, B 116 1, TYP SD 175N , kw lub 0.25 kw 3 1/2 Ph lub 1 Ph ~1400 obr/ min ,5 13 SD-175N-8 SD-175N-12 SD-175N-18 SD-175N-25 SD-175N-30 SD-175N-40 SD-175N-50 Przełożenie Wydajność Maksymalne ciśnienie [kg/cm2] Przyłącza Średnica Średnica Długość Waga skok/ Parametry l/1 l/h tłoka membrany skoku [kg] Typ min SS 316 KW 0,25 SS 316 KW 0,37 SS 316 lub PVC silnika [mm] [mm] [mm] 50 Hz 50 Hz 50 Hz SS 316 F 70 0,043 2,6 C 96 0,058 3,5 B 120 0,073 4,4 F 70 0,126 7,6 C 96 0,173 10,4 B 120 0, F 70 0, C 96 0, B 120 0, F 70 0, C 96 0, B 120 1, F 70 0, C 96 1, B 120 1, F 70 1, C 96 2, B 120 2, F 70 2, C 96 3, B 120 4, kw lub kw 1, Ph lub 1 Ph ~1400 obr/ min / (1*) Liczba skoków tłoka w czasie 1 minuty z silnikiem 4polowym (~1400obr/min) SD-125N I=Stopień redukcji 1:40=35 skoków przy 50Hz/ 42 skoków przy 60Hz F=Stopień redukcji 1:24=58 skoków przy 50Hz/ 70 skoków przy 60Hz C=Stopień redukcji 1:14,5=96 skoków przy 50Hz/ 116 skoków przy 60Hz B=Stopień redukcji 1:12=116 skoków przy 50Hz/ brak SD-175N F=Stopień redukcji 1:20=70 skoków przy 50Hz/ 84 skoków przy 60Hz C=Stopień redukcji 1:14,5=96 skoków przy 50Hz/ 116 skoków przy 60Hz B=Stopień redukcji 1:11,5=120 skoków przy 50Hz/ brak (*2) Wydajność może sie zmieniać w zależności od ciśnienia pracy, dozowanej cieczy, lepkości i instalacji. (*3) Inne przyłącza dostępne na zapytanie. (*4) Waga pokazuje wartość przybliżoną pompy z silnikiem (*5) Pompa może zostać dostarczona z różnymi akcesoriami na życzenie (*6) Pompy zostały pomalowane farbą epoksydową RAL

19 Seria SR Typ SD TYP SD 250N SD-250N-40 SD-250N-50 SD-250N-55 SD-250N-65 Maksymalne ciśnienie [kg/ Przełożenie Wydajność cm2] Średnica Średnica Długość Waga Przyłącza Parametry skok/ tłoka membrany skoku [kg] l/1 l/h SS 316 silnika Typ min SS 316 KW 0,55 SS 316 KW 0,75 [mm] [mm] [mm] 50 Hz 50 Hz 50 Hz SS 316 F 56 1, C 96 3, B 112 3, kw lub F 56 2, kw C 96 4, / B 112 5, Ph lub F 56 3, Ph 25 C 96 5, B 112 6, ~1400 obr/ F 56 4, min C 96 7, B 112 9, (1*) Liczba skoków tłoka w czasie 1 minuty z silnikiem 4polowym (~1400obr/min) SD-250N F=Stopień redukcji 1:25=56 skoków przy 50Hz/ 67 skoków przy 60Hz C=Stopień redukcji 1:14,5=96 skoków przy 50Hz/ 116 skoków przy 60Hz B=Stopień redukcji 1:12,5=112 skoków przy 50Hz/ brak (*2) Wydajność może sie zmieniać w zależności od ciśnienia pracy, dozowanej cieczy, lepkości i instalacji. (*3) Inne przyłącza dostępne na zapytanie. (*4) Waga pokazuje wartość przybliżoną pompy z silnikiem. (*5) Pompa może zostać dostarczona z różnymi akcesoriami na życzenie. (*6) Pompy zostały pomalowane farbą epoksydową RAL 7030 AKCESORIA Presostat do kontroli pęknięcia membrany Czujnik różnicy ciśnień wyposażony w przekaźnik, z zakresem 0-25 bar. Manometr do kontroli pęknięcia membrany Wykonany ze stali nierdzewnej z zakresem wskazań 0-16 bar. Wewnętrzny system zabezpieczenia pompy System ten posiada wewnętrzny zawór przelewowy, który uruchamia się w momencie przekroczenia ciśnienia nastawy zabezpieczając membranę przed rozerwaniem. 19

20 Seria PDP Typ A-I/AP-AI Pompy w standardzie API TYP A-I MaksyMalne ciśnienie 40 bar Wyporowa pompa dozująca z serii A-I jest pompą tłokową wykonaną zgodnie ze standardem API 675. Głowica pompy standardowo wykonana jest ze stali 316 lub PVC. Na życzenie dostępna jest w wykonaniu z takich materiałów jak: hastelloy, PTFE, PVDE, PP. Maksymalna temperatura pompowanego medium wynosi: 90 C dla głowicy wykonanej ze stali nierdzewnej i 40 C dla głowicy wykonanej z PVC. Tłoki pompy mogą być wykonane ze stali nierdzewnej 316 lub ceramiki. Pompy mogą być wyposażone w regulację ręczną (śrubę mikrometryczną); elektryczną (serwomotor 4-20 ma); pneumatyczna (silnik pneumatyczny). Dokładność dozowania w zakresie %; wynosi +/- 1%. Maks. wydajność [l/h] Maks. ciśnienie [bar] A - I A - I A-I Typy wykonań MaTeriałowych AISI 420 Temp.=stal hartowana; PYREX~szkło; AU=poliuretan; COT+NBR=wzmocniony NBR Wykonanie Głowica Tłok Uszczelka Siedziska zaworów Zawór (kula) Uszczelka zaworu 11 S.S. 316L S.S. 316L NBR S.S. 316L S.S. 316L FPM 13 PVC CERAMIKA FPM PVC PYREX/PTFE FPM 17 S.S. 316L CERAMIKA FPM S.S. 316L S.S. 316L FPM 19 S.S. 316L S.S. 316L FPM S.S. 316L S.S. 316L FPM 41 S.S. 316L CERAMIKA AU S.S. 316L S.S. 316L FPM Inne materiały dostępne w zależności od pompowanego medium AP-A I Wykonanie Głowica Tłok Uszczelka Siedziska zaworów Zawór (kula) Uszczelka zaworu 32 S.S. 316L S.S. 420 Temp. COT+NBR S.S. 316L S.S. 316L FPM 41 S.S. 316L CERAMIKA COT+NBR S.S. 316L S.S. 316L FPM 20

21 Pompy w standardzie API Seria PDP Typ A-I/AP-AI Rysunki wymiarowe dla pomp serii A-I/ AP-A I A-I/AP-A I 250 A-I 350 Ogólny rysunek wymiarowy, pokazane wymiary są wartościami maksymalnymi 21

22 Seria PDP Typ A-I/AP-AI TYP A-I 250 A-I A-I A-I A-I A-I A-I A-I A-I A-I A-I A-I A-I A-I A-I Przełożenie Wydajność Maksymalne ciśnienie [kg/cm2] Przyłącza skok/ Średnica Typ l/1 l/h SS 316 KW PVC Kołnierz min Gwint tłoka (1*) 50 Hz 50 Hz 50 Hz 0.55 kw 0.75 kw 1.1 kw 0.55 kw 0.75 kw 1.1 kw UNI ANSI I F C // // 10 // // 1/2 15 1/2 6 B F C // // 10 // // 1/2 15 1/ B F C // // 10 // // 1/2 15 1/ B F C // // 10 // // 1/2 15 1/ B F C // // 10 // // 1/2 15 1/ B F // // C // 10 // // 1/2 15 1/ B F // // C // 10 // // 3/4 20 3/ B F // // C // 10 // // 3/4 20 3/ B F // // 10 // C // 10 // // B F // // 10 // // C // 8 10 // B F // // 7 // // C // // B F // // 6 // // C // // 1 1/ / B F // // 4.9 // // C // // 1 1/ / B F // // 3.9 // // B // // 1 1/ / TYP AP-A I 250 AP-A I AP-A I AP-A I AP-A I AP-A I AP-A I AP-A I Przełożenie Wydajność Maks. ciśnienie [kg/cm2] Przyłącza skok/ Średnica Typ l/1 l/h SS 316 KW Kołnierz min Gwint tłoka (1*) 50 Hz 50 Hz 50 Hz 0.55 kw 0.75 kw 1.1 kw UNI ANSI I F C // // 1/2 15 1/2 8 B F C // // 1/2 15 1/2 12 B F // // C // 1/2 15 1/2 16 B F // // C // 1/2 15 1/2 22 B F // // C // 1/2 15 1/2 25 B F // // C // 1/2 15 1/2 30 B F // // C // 1/2 15 1/2 35 B (1*) Liczba skoków tłoka w czasie 1 minuty z silnikiem 4polowym (~1400obr/min) A-I 250 i AP A I 250 I=Stopień redukcji 1:38=36 skoków przy 50Hz/ 43 skoków przy 60Hz F=Stopień redukcji 1:24=58 skoków przy 50Hz/ 70 skoków przy 60Hz C=Stopień redukcji 1:14=100 skoków przy 50Hz/ 120 skoków przy 60Hz B=Stopień redukcji 1:12=116 skoków przy 50Hz/ 140 skoków przy 60Hz (brak) (*2) Wydajność może sie zmieniać w zależności od ciśnienia pracy, dozowanej cieczy, lepkości i instalacji. 22

23 Seria PDP Typ A-I/AP-AI TYP A-I 350 TYP AP-A I 350 Przełożenie Wydajność Maksymalne ciśnienie [kg/cm2] Przyłącza skok/min l/1 l/h SS 316 KW PVC Kołnierz Typ (1*) Gwint 50 Hz 50 Hz 50 Hz 1.1 kw 1.5 kw 2.2 kw 3 kw 1.1 kw 1.5 kw 2.2 kw UNI ANSI F A-I C B // // // 10 // // 1/ A F A-I C B // // // 10 // // 1/ A F // A-I C // B // // // 10 // // 3/ A F // // A-I C // B // 10 // // 3/ A F // // // A-I C // B // 10 // // A F // // // A-I C // B // 10 // // A F // // // 10 // A-I C // 10 // B // 10 // // A F // // // 10 // // A-I C // 9 10 // B // 8 10 // 1 1/ A F // // // 10 // // A-I C // // B // / A F // // // 10 // // A-I C // / B // F // // // 8 // // A-I C // B // F // // // 7 // // A-I C // B // F // // // 6 // // A-I C // B // F // // // 5 // // A-I C // B // A-I F // // // 4.5 // // C // AP-A I AP-A I AP-A I AP-A I AP-A I AP-A I AP-A I Przełożenie Wydajność Maksymalne ciśnienie [kg/cm2] Przyłącza Typ (1*) skok/min l/1 l/h SS 316 KW Gwint Kołnierz Średnica membrany 50 Hz 50 Hz 50 Hz 1.1 kw 1.5 kw 2.2 kw 3 kw UNI ANSI F // // C // // B // // 1/2 15 1/2 16 A // F // // // C // B // 1/2 15 1/2 22 A F // // // C // B // 1/2 15 1/2 25 A F // // // C // B // 1/2 15 1/2 30 A F // // // C // B // 3/4 20 3/4 35 A F // // // C // B // 3/4 20 3/4 40 A F // // // C // B // A (1*) Liczba skoków tłoka w czasie 1 minuty z silnikiem 4polowym (~1400obr/min) A I 350 i AP-A I 350 F=Stopień redukcji 1:27=51 skoków przy 50Hz/ 61 skoków przy 60Hz C=Stopień redukcji 1:15,5=90 skoków przy 50Hz/ 108 skoków przy 60Hz B=Stopień redukcji 1:13,5=103 skoków przy 50Hz/ 124 skoków przy 60Hz A=Stopień redukcji 1:11,5=121 skoków przy 50Hz/ 144 skoków przy 60Hz (*2) Wydajność może sie zmieniać w zależności od ciśnienia pracy, dozowanej cieczy, lepkości i instalacji. 23

24 Seria PDP Typ SD I TYP SD I SD I są pompami z podwójną membraną z przekładnią typu I. Pompy są produkowane zgodnie ze standardem API 675. Znalazły zastosowanie, kiedy dozowana ciecz zawiera niewielkie ilości cząstek stałych lub dozowana ciecz jest toksyczna, bądź też gdy wycieki z pompy nie są akceptowalne. Urządzenia zostały wyposażone w wewnętrzny zawór bezpieczeństwa, który chroni pompę przed wzrostem ciśnienia. Pompa może być wyposażona w monitoring membrany informujący o jej pęknięciu. Dokładność dozowania dla tych pomp jest lepsza niż 1% w zakresie % wydajności. Typy wykonań materiałowych Wykonanie Głowica Tłok Zawór (kula) Siedzisko zaworu Membrana Uszczelka tłoka Oil chamber 03 PVC S.S.420 TEMP PYREX PVC PTFE AU/NBR Aluminium/Żeliwo 05 S.S. 316 S.S.420 TEMP S.S. 316 S.S. 316 PTFE AU/NBR Aluminium/Żeliwo 07 PP S.S.420 TEMP PYREX PP PTFE AU/NBR Aluminium/Żeliwo PP = Polipropylen S.S. 316 = Stal nierdzewna 316 S.S. 420 TEMP. = Stal nierdzewna hartowana 420 Rysunek wymiarowy pomp SD I

25 Seria PDP Typ SDI TYP SDI 250 Przełożenie Wydajność (2*) Maks. ciśnienie [kg/cm2] Przyłącza Średnica Śrdnica skok/ Typ l/1 l/h SS 316 KW PVC Kołnierz tłoka membrany min Gwint (1*) 50 Hz 50 Hz 50 Hz 0,55 kw 0,75 kw 1,1 kw 0,55 kw 0,75 kw 1,1 kw UNI ANSI mm mm SD I SD I SD I SD I SD I SD I SD I SD I SD I I 36 0,03 2 F 58 0,06 3,5 C 100 0,10 6 B 116 0,12 7 F 58 0,13 8 C 100 0,23 13,5 B 116 0,27 16,00 F 58 0,32 19 C 100 0,54 32,5 B 116 0,63 38 F 58 0,64 38,5 C 100 1,10 66 B 116 1,28 77 F 58 0,92 55 C 100 1,58 95 B 116 1, F 58 1, C 100 2, B 116 3, F 58 2, C 100 4, B 116 5, F 58 3, C 100 5, B 116 6, F 58 4, C 100 7, B 116 8, // // 7 // // 1/2 15 1/2 8 65/50 14 // // 7 // // 1/2 15 1/ /70 14 // // 7 // // 1/2 15 1/ /70 14 // // 7 // // 1/2 15 1/ /90 14 // // 7 // // 1/2 15 1/ /120 7,2 // // 7 // // 3/4 20 3/ /120 7,2 // // 7 // // 3/4 20 3/ /120 7,2 // // 7 // // 3/4 20 3/ /120 7 // // 7 // // /160 SD I SD I SD I SD I SD I F 58 5, // // 6 // // C , ,6 6 // 4,6 6 // B , ,3 5,7 6 4,3 5,7 6 F 58 8, ,4 // // 5,4 // // C , ,3 5,4 // 4,3 5,4 // B , ,3 4,3 5,4 3,3 4,3 5,4 F 58 10, ,2 // // 4,2 // // C , ,1 4,2 // 3,1 4,2 // B , ,8 3,8 4,2 2,8 3,8 4,2 F 58 12, ,3 // // 3,3 // // C , ,6 3,3 // 2,6 3,3 // B , ,2 3 3,3 2,2 3 3,3 F 58 15, ,8 // // 2,8 // // C , ,8 // 2 2,8 // / / / / / / /220 (1*) Liczba skoków tłoka w czasie 1 minuty z silnikiem 4polowym (~1400obr/min) SD I-250 I=Stopień redukcji 1:38=36 skoków przy 50Hz/ 43 skoków przy 60Hz F=Stopień redukcji 1:24=58 skoków przy 50Hz/ 70 skoków przy 60Hz C=Stopień redukcji 1:14=100 skoków przy 50Hz/ 120 skoków przy 60Hz B=Stopień redukcji 1:12=116 skoków przy 50Hz/ brak (*2) Wydajność może sie zmieniać w zależności od ciśnienia pracy, dozowanej cieczy, lepkości i instalacji. (*3) Pompa może zostać wyposażona w akcesoria na życzenie. 25

26 Seria PDP Typ SD I TYP SD I 350 Przełożenie Wydajność Maksymalne ciśnienie [kg/cm2] Przyłącza Średnica skok/ Membrana Typ l/1 l/h SS 316 KW PVC Kołnierz toka min Gwint mm (1*) mm 50 Hz 50 Hz 50 Hz 1,1 kw 1,5 kw 2,2 kw 1,1 kw 1,5 kw 2,2 kw UNI ANSI F 51 1,15 69 SD I C 90 2, B 103 2, // // 7 // // 1/2 15 1/ /90 A 121 2, F 51 2, SD I C 90 3, B 103 4, ,5 // // 7 // // 3/4 20 3/ /120 A 121 4, F 51 3, SD I C 90 5, B 103 6, // // 7 // // /140 A 121 7, F 51 3, SD I C 90 6, B 103 7, // // 7 // // /140 A 121 9, F 51 5, SD I C 90 9, B , // // 7 // // /160 A , F 51 6, SD I C 90 11, B , // // 7 // // /160 A , F 51 7, SD I C 90 12, // // B , // // /160 A , ,5 6,5 F 51 9, // 7 // SD I C 90 16, // 7 // // B , // 1 1/ / /190 A , ,2 7 5,2 7 F 51 10, // // 7 // // SD I C 90 18, ,3 7 // 6,3 7 // B , ,2 7 // 5,2 7 // 1 1/ / /190 A , ,5 6,3 7 4,5 6,3 7 F 51 13, // // 7 // // SD I C 90 22, // 5 7 // 1 1/ / /220 B , , ,2 6 7 F , ,6 // // 6,6 // // SD I C 51 27, ,2 5,6 6,6 4,2 5,6 6, /220 B 90 31, ,5 5 6,6 3,5 5 6,6 F 51 18, ,6 // // 5,6 // // SD I C 90 32, ,5 5 5,6 3,5 5 5, /220 B , ,1 4,2 5,6 3,1 4,2 5,6 F 51 22, ,7 // // 4,7 // // SD I C 90 38, ,9 3,8 4,7 2,9 3,8 4, /240 B , ,5 3,3 4,7 2,5 3,3 4,7 F 51 25, // // 4 // // SD I C 90 44, ,2 3,3 4 2,2 3, /240 B , , ,9 4 F 51 29, ,5 // // 3,5 // // SD I C 90 51, ,1 3 3,5 2,1 3 3, /260 B , ,9 2,6 3,5 1,9 2,6 3,5 F 51 33, ,1 // // 3,1 // // SD I C 90 58, ,9 2,4 3,1 1,9 2,4 3, /260 B , ,6 2,1 3,1 1,6 2,1 3,1 F=Stopień redukcji 1:27=51 skoków przy 50Hz/ 61 skoków przy 60Hz C=Stopień redukcji 1:15,5=90 skoków przy 50Hz/ 108 skoków przy 60Hz B=Stopień redukcji 1:13,5=103 skoków przy 50Hz/ 124 skoków przy 60Hz A=Stopień redukcji 1:11,5=121 skoków przy 50Hz/ 144 skoków przy 60Hz (*2) Wydajność może sie zmieniać w zależności od ciśnienia pracy, dozowanej cieczy, lepkości i instalacji. (*3) Dla wydajności przy 60Hz maks. ciśnienie musi zostać zmniejszone o 20% (*4) Pompy mogą być dostarczone z akcesoriami 26

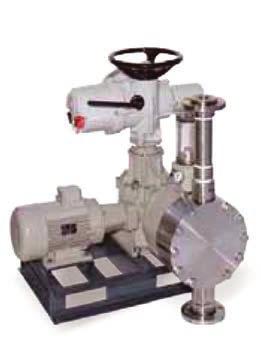

27 Seria PDP Typ AP SD I TYP AP SD I 250 TYP AP SD I 350 AP SD I AP SD I AP SD I AP SD I AP SD I AP SD I AP SD I AP SD I AP SD I AP SD I AP SD I AP SD I AP SD I AP SD I AP SD I AP SD I AP SD I AP SD I AP SD I Przełożenie (1*) Wydajność (2*) Maksymalne ciśnienie Przyłącza Średnica Śrdnica [kg/cm2] skok/min l/1 l/h Kołnierz tłoka membrany Typ SS 316 KW Gwint mm mm 50 Hz 50 Hz 50 Hz 0,55 kw 0,75 kw 1,1 kw UNI ANSI I 36 0,03 2 F 58 0,06 3,5 C 100 0, // // 1/2 15 1/2 8 65/50 B 116 0,12 7 F 58 0,13 8 C 100 0,23 13,5 80 // // 1/2 15 1/ /70 B 116 0,27 16,00 F 58 0,32 19 C 100 0,54 32,5 56 // // 1/2 15 1/ /70 B 116 0,63 38 F 58 0,64 38,5 56 // C 100 1, // 1/2 15 1/ /90 B 116 1, F 58 0, // // C 100 1, // 1/2 15 1/ /120 B 116 1, F 58 1, // // C 100 2, // 3/4 20 3/ /120 B 116 3, F 58 2, ,5 // // C 100 4, ,5 // 3/4 20 3/ /120 B 116 5, , ,5 F 58 3, ,5 // // C 100 5, ,5 13,5 // 3/4 20 3/ /120 B 116 6, ,5 13,5 F 58 4, // // C 100 7, ,7 10 // /160 B 116 8, ,5 7,5 10 F 58 5, // // C , ,5 7 // /160 B , ,6 5,5 7 Przełożenie (1*) Wydajność (2*) Maksymalne ciśnienie [kg/cm2] Przyłącza Średnica Średnica skok/ l/1 l/h SS 316 KW Konierz tłoka membrany Typ min Gwint mm mm 50 Hz 50 Hz 50 Hz 1,1 kw 1,5 kw 2,2 kw 3 kw UNI ANSI F 51 1, // // // C 90 2, // // // B 103 2, // // 1/2 15 1/ /90 A 121 2, // // F 51 2, // // // C 90 3, // B 103 4, // 3/4 20 3/ /120 A 121 4, F 51 3, // // // C 90 5, // B 103 6, // /140 A 121 7, F 51 3, // // // C 90 6, // B 103 7, // /140 A 121 9, F 51 5, // // // C 90 9, // B , // /160 A , F 51 6, // // // C 90 11, // B , // /160 A , F 51 7, // // // C 90 12, // B , // /160 A , F 51 9, // // // C 90 16, // B , // 1 1/ / /190 A , F 51 10, // // // C 90 18, // B , // 1 1/ / /190 A , (1*) Liczba skoków tłoka w czasie 1 minuty z silnikiem 4-polowym (~1400obr/min) AP SD I-250 i AP SD I-350 I=Stopień redukcji 1:F=Stopień redukcji 1:27=51 skoków przy 50Hz/ 61 skoków przy 60Hz F=Stopień redukcji 1:24=58 skoków przy 50Hz/ 70 skoków przy 60Hz C=Stopień redukcji 1:15,5=90 skoków przy 50Hz/ 108 skoków przy 60Hz B=Stopień redukcji 1:13,5=103 skoków przy 50Hz/ 124 skoków przy 60Hz A=Stopień redukcji 1:11,5=121 skoków przy 50Hz/ 144 skoków przy 60Hz (*2) Wydajność może sie zmieniać w zależności od ciśnienia pracy, dozowanej cieczy, lepkości i instalacji. (*3) Dla wydajności przy 60Hz maks. ciśnienie musi zostać zmniejszone o 20% (*4) Pompy mogą być dostarczone z akcesoriami=36 skoków przy 50Hz/ 43 skoków przy 60Hz 27

28 Seria SDP Typ S Pompy solenoidalne TYP S Maksymalne ciśnienie 20 bar Pompy z rodziny S są solenoidalnymi pompami dozującymi, przeznaczonymi do dokładnego dozowania, w szczególności do aplikacji o mniejszych przepływach. Mnogość dostępnych opcji zapewnia szeroką aplikowalność pomp serii SDP zarówno do dozowania ciągłego jak i proporcjonalnego. Pompy te posiadają wysoki stopień ochrony IP65. Zawór Ręczna regulacja długości suwu Membrana Elektromagnes Pokrętło regulacyjne Wyświetlacz elektroniczny Przyłącza dodatkowych akcesoriów Zasilanie elektryczne Kodyfikacja SMC R AA S I grupa II grupa III grupa IV grupa V grupa VI grupa S typ pompy R regulacja ręczna Kod hydrauliczny Wykonanie materiałowe Add-on Opcje dodatkowe Typy wykonań materiałowych Wykonanie Głowica Membrana Obudowa zaowru Zawór wargowy Uszczelka zaworu Kule zaworowe 02 PP PTFE PP FPM FPM - 09 PP PTFE PP - FPM Ceramika 11 SS 316 PTFE SS FPM SS PVDF PTFE PVDF FPM FPM - 29 PVDF PTFE PVDF - FPM Ceramika Ogólne właściwości i akcesoria Pompy montowane na stopie Odporna na korozję wzmocniona obudowa pompy Membrana wykonana z PTFE Wysoki stopień ochrony IP 65 Szeroki wybór wykonań materiałowych: PP, S.S. 316; PTFE, PVDF Standardowe zasilanie: 230V 50/60Hz, na zapytanie 24V d.c., 12V d.c. 24V a.c. 110V 50/60Hz 28

29 Pompy solenoidalne Seria SDP Typ S Rysunek wymiarowy , , , ,5 15 Typ [l/h] Maksymalny przepływ [ml/imp] Maksymalne ciśnienie [bar] 1 0, , , , , , , , , , , , , , , , , , , , , , , , , ,05 1 Skok [mm] Maks. ilość impulsów na minutę Pobór mocy [Watt] Pobór prądu [Amper] Przyłącza [De - Di] Wysokość ssania [m] Waga [kg] 0, ,16 06/04 2 3,5 0, ,16 06/04 2 3, ,25 06/04 2 3, ,16 06/04 2 3, ,25 06/04 2 4,1 1, ,25 06/04 2 4,1 2, ,25 06/04 2 4,1 2, ,25 06/04 2 4,1 W gamie tych pomp występują sterowania: analogiczne cyfrowa z ręcznym sterowaniem sterowanie 0-20mA proporcjonalne przez przepływomierz kontrola PH kontrola RX kontrola przewodności Do wszystkich pomp serii S jest możliwość zamówienia sterowania długością posuwu organu roboczego. Wszystkie serie są dostarczane z zestawem akcesoriów: filtr, zawór wtryskowy, orurowanie po stronie ssącej i tłocznej. 29

30 Seria SDP Typ S Pompy solenoidalne SMC / SMl Analogowa pompa dozująca. Ręczna regulacja za pomocą potencjometru, w zakresie %. Podwójna skala regulacji. Seria SML dostosowana jest do kontroli poziomu cieczy (standardowo dostarczana bez czujnika) SMM Elektroniczna pompa dozująca. Ustawienia regulowane są za pomocą mikroprocesora. Ręcznie regulowany przepływ z zakresu %. Wyświetlacz trój funkcyjny. System kontroli poziomu (pompa standardowo dostarczana jest bez czujnika). SSC Elektroniczna pompa dozująca. Parametry ustawiane za pomocą mikroprocesora. Ręcznie regulowany przepływ. Wyświetlacz trój funkcyjny. System kontroli poziomu (pompa standardowo dostarczana jest bez czujnika). SWM Elektroniczna pompa dozująca. Parametry ustawiane są za pomocą mikroprocesora. Wyświetlacz trój funkcyjny. Wydajność ustawiana ręcznie lub proporcjonalnie sterowana sygnałem elektrycznym. Dodatkowe funkcje: przepływomierz z sygnałem zewnętrznym; multiplikator pulsacyjny: 1 x n; dzielnik pulsacyjny: 1:n; multiplikator pulsacyjny z pamięcią : 1 x n-m SSW Elektroniczna pompa dozująca. Regulacja za pomocą mikroprocesora, kontrolowana na wyświetlaczu LCD. Funkcje pracy sterowane są przez mikroprocesor. Wyświetlacz LCD pozwala na ciągłą kontrolę procesu pompowania. SMF Pompa dozująca wykorzystywana do pomiaru ph i Rx. Funkcje pracy w tej pompie sterowane są przez mikroprocesor. Zakres pomiaru ph obejmuje wartości 0,00-14,00 ph Zakres pomiaru Redox pomiędzy mV. Wyświetlacz LCD. Dodatkowe funkcje: równoważenie temperatury C; tryb pracy: ON/OFF lub proporcjonalny; 4-20 ma sygnał wyjściowy; system kontroli poziomu (pompa standardowo dostarczana jest bez czujnika). SCD Pompa dozująca z wbudowanym regulatorem CD, gdzie funkcje pracy są sterowane przez miniprocesor. Zakres mierzonej przewodności i mikrosimensy, obrazowany na wyświetlaczu LCD. Dodatkowe funkcje: tryb pracy: ON/OFF lub proporcjonalny; sygnał wyjściowy: 4-20 ma; system kontroli poziomu (pompa standardowo dostarczana jest bez czujnika). 30

31 Pompy solenoidalne Seria SDP TYP GA Maksymalne ciśnienie 8 bar GA to seria małych, wysokiej jakości solenoidalnych pomp dozujących. Konstrukcja zapewnia duży stopień dokładności dozowania i powtarzalności zgodnych z wymaganiami pomp do przemysłu uzdatniania wody. Zrobione są z wysoko odpornej chemicznie obudowy wykonanej z materiału ABS. Urządzenia automatyki pompy dodatkowo zabezpieczone są przezroczystą osłoną wykonaną z policarbonatu. Część hydrauliczna i elektroniczna zostały od siebie odseparowane podnosząc tym samym niezawodność urządzenia. Typy wykonań materiałowych Maks. wydajność [l/h] Maks. ciśnienie [bar] Wykonanie Głowica Membrana Zawór Zawór (kula) GA GA GA S.S.316 PTFE S.S.316 S.S PVC PTFE PVC Pyrex 13 PP PTFE PP Pyrex Wszystkie serie są dostarczane z zestawem akcesoriów: filtr, zawór wtryskowy, orurowanie po stronie ssącej i tłocznej. TYP HA i HB Automatyczna linia do rozpuszczania i przygotowywania sproszkowanych polielektrolitów. Tego typu linie produkują od 300 do 5000 l/h w pełni polielektrolitycznego roztworu o stałym stężeniu ze zmagazynowanego proszku. Jej kompaktowa budowa w wykonaniu ze stali nierdzewnej AISI 304 zawiera wszystkie niezbędne regulatory dla uzdatniania wody i zasilania proszku. Składa się z następujących podzespołów: zbiorniki rozcieńczania i dojrzewania rozpuszczalnika; regulatory dozowania proszku i wody oraz miksery. Panel regulacyjny jest zabudowany i w pełni okablowany, polielektrolityczne pompy dozujące. Typy wykonań materiałowych Typ linia Maks. wydajność [l/min] Wykonanie Standard PP HA HB Materiał linii SS 304 PP 31

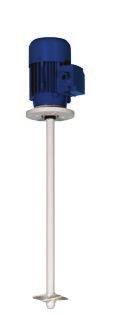

32 Miksery TYP DEM Miksery wysokoobrotowe, sprzężone bezpośrednio z silnikiem, wyposażone w niezależne łożyskowanie oraz uszczelnienie mechaniczne. TYP MOC [kw] OBROTY [obr/min] DEM-4-2/6 0, DEM-4-3/8 0, DEM-4-5/8 0, DEM-4-7/10 0, DEM-4-10/10 0, DEM-4-15/12 1, DEM-4-20/15 1, TYP MOC [kw] OBROTY [obr/min] DEM-6-2/6 0, DEM-6-3/8 0, DEM-6-5/8 0, DEM-6-7/10 0, DEM-6-10/10 0, DEM-6-15/12 1, DEM-6-20/15 1, DEM-8-20/15 1, TYP MOC [kw] OBROTY [obr/min] DEM-8-2/6 0, DEM-8-3/8 0, DEM-8-5/8 0, DEM-8-7/10 0, DEM-8-10/10 0, DEM-8-15/12 1, DEM-8-20/15 1, TYP DMT/DMM Miksery wysokoobrotowe, sprzężone bezpośrednio z silnikiem przeznaczone do niedużych zbiorników o objętości do 1000 litrów. Wał oraz wirnik w osłonie z polipropylenu. TYP MOC [kw] OBROTY [obr/min] DMT/DMM-4-1/6 0, DMT/DMM-4-1/8 0, DMT/DMM-4-2/6 0, DMT/DMM-4-2/8 0, DMT/DMM-4-5/10 0, TYP DRV Miksery niskoobrotowe do lekkich aplikacji sprzężone z przekładnią redukcyjną (cierną lub zębatą). TYP MOC [kw] OBROTY [obr/min] DRV-70-2/6 0,18 70 DRV-90-3/6 0,25 90 DRV-90-5/10 0,37 90 DRV-90-7/10 0,55 90 DRV-90-10/10 0,75 90 DRV-70-15/15 1,10 70 DRV-70-20/15 1,
