1 PRZEDSIĘBIORSTWO USŁUG TECHNICZNYCH SYSTEM mgr inż. Jarosław Głażewski ul. Grenadierów 8/24, Radom tel. (48) , EGZ. nr 1 PROJEKT BUDOWLANO - WYKONAWCZY WĘZŁA CIEPŁOWNICZEGO KATEGORIA OBIEKTU BUDOWLANEGO: VIII- INNE BUDOWLE INSTALACJE ELEKTRYCZNE OBIEKT: BUDYNEK MIESZKALNY WIELORODZINNY RADOM, ul. RADOMSKIEGO 4 (dz. nr 73/41 ark. 122 obr. 0122) INWESTOR: GMINA MIASTA RADOMIA MIEJSKI ZARZĄD LOKALAMI w RADOMIU ul. GARBARSKA 55/57, RADOM PROJEKTOWAŁ: mgr inż. ZBIGNIEW KARA upr. bud. nr RA/66/85 Mazowiecka Okręgowa Izba Inżynierów Budownictwa MAZ/IE/1520/02 RADOM, MARZEC 2016 r.

2 2 OŚWIADCZENIE (wymagane na podstawie art.20 ust.4 ustawy z dnia 7 lipca 1994r. Prawo budowlane, tj. Dz. U. z 2013 poz z późn. zmianami) Ja niżej podpisany oświadczam, że projekt budowlano- wykonawczy przebudowy instalacji centralnego ogrzewania instalacje elektryczne w budynku mieszkalnym wielorodzinnym zlokalizowanym w Radomiu przy ul. Radomskiego 4 na działce nr 73/41 ark. 122 obr sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: mgr inż. Zbigniew Kara Upr. budowlane do projektowania bez ograniczeń w specjalności instalacyjnoinżynieryjnej w zakresie sieci i instalacji elektrycznych UAN-II-K-8386/RA/66/85

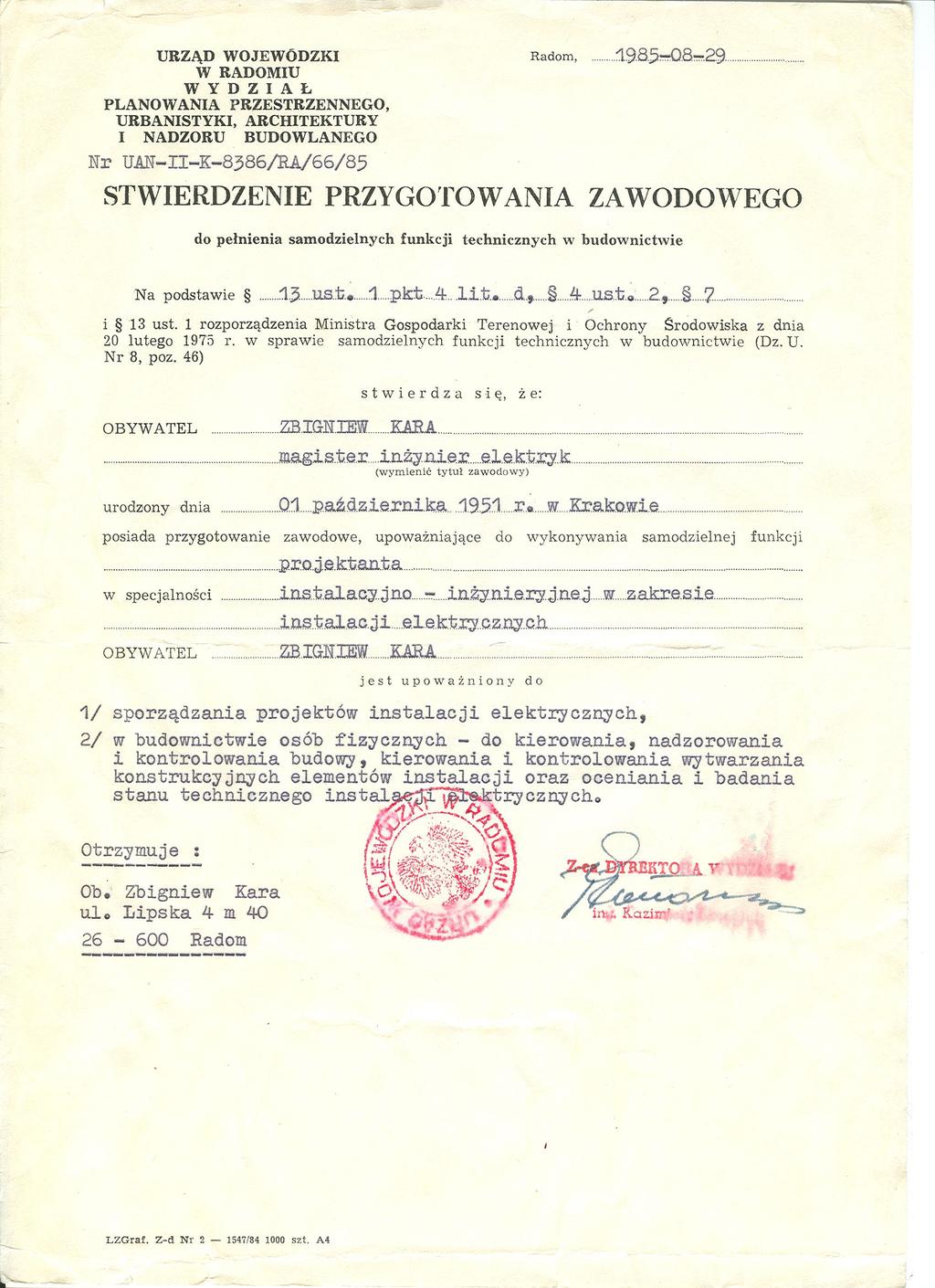

3 3 Opracowanie zawiera Część opisowa Opis projektu...str. 4 Część opisowa informacji dot. bezpieczeństwa i ochrony zdrowia str. 7 Uzgodnienia, pozwolenia, opinie Uprawnienia budowlane projektanta... str. 10 Zaświadczenia o przynależności projektanta do właściwej izby samorządu zawodowego... str. 11 Część rysunkowa Rys. nr 1: Instalacje elektryczne - rzut piwnic... str. 12 Rys. nr 2: Schemat instalacji elektrycznej... str. 13 Opracowanie zawiera 13 kolejno ponumerowanych stron.

4 4 Opis techniczny 1. Przedmiot opracowania Tematem opracowania jest projekt budowlano-wykonawczy instalacji elektrycznych wewnętrznych wymiennikowego węzła cieplnego w budynku przy ul. Radomskiego 4 w Radomiu. Zasilanie z istniejącej tablicy administracyjnej, poza pomiarem. 2. Podstawa opracowania - projekt technologiczny węzła cieplnego - zlecenie inwestora - wizja lokalna - obowiązujące normy i wytyczne W projekcie niniejszym występują nazwy własne urządzeń i materiałów. Nazwy urządzeń i materiałów zostały podane przez projektanta i są nazwami przykładowymi, odnoszą się do minimalnych wymagań. Wykonawca może zastosować przy realizacji projektu inne materiały i urządzenia równoważne do wskazanych i opisanych w projekcie. 3. Zakres opracowania Opracowanie obejmuje następujące instalacje : - oświetlenia ogólnego - gniazd wtykowych 230V - zasilania rozdzielnicy RWC - zasilania rozdzielnicy RW - ochrony od porażeń - ochrony od przepięć - połączeń wyrównawczych 4. Zasilanie W budynku przy ul. Radomskiego 4 istnieje licznik energii elektrycznej dla części administracyjnej budynku. Spoza układu pomiarowego projektuje się wyprowadzić zasilanie do rozdzielni węzła poprzez skrzynkę dobudowaną do tablicy administracyjnej w klatce 1

5 5 w poziomie piwnicy. W skrzynce natynkowej należy zamontować zabezpieczenie główne jednofazowe oraz przewidzieć miejsce dla zamontowania licznika jednofazowego energii elektrycznej. 5. Instalacja w węźle Oświetlenie wewnętrzne projektuje się wykonać oprawami świetlówkowymi hermetycznymi 2x36W mocowanymi do sufitu. Poziom natężenie oświetlenia ogólnego zgodnie z PN-EN Obwód oświetleniowy wykonać przewodem YDY 3x1,5. Obwody gniazd wtykowych wykonać przewodem YDY 3x2,5. Zasilanie rozdzielnicy węzła kompaktowego RW wykonać przewodem YDY 3x4. Przewody prowadzić w rurkach winidurowych na tynku. Zastosować osprzęt natynkowy hermetyczny. Obwody zabezpieczyć wyłącznikami nadmiarowo-prądowymi S301 i wyłącznikami różnicowo-prądowymi prod. Legrand zamontowanymi w rozdzielnicy RWC typu RN 2x Automatykę węzła ze sterownikiem SAIA wykonać wg dokumentacji firmy SABUR znajdującej się w posiadaniu RADPEC Radom. Przewód do czujnika temperatury zewnętrznej TZ z RW na zewnątrz układać w rurce stalowej. 6. Instalacja połączeń wyrównawczych Instalację połączeń wyrównawczych należy wykonać bednarką FeZn 25x4, do której podłączyć wszystkie przewodzące części urządzeń technologicznych, rurociągi oraz przewód ochronny. Bednarkę należy podłączyć do rury wodociągowej. Do GSW należy podłączyć przewód ochronny. 7. Ochrona przeciwprzepięciowa Dla ochrony projektowanych instalacji przed przepięciami projektuje się zamontować w rozdzielnicy RWC ochronnik przepięciowy klasy B+C typu SPD-S Dodatkowa ochrona przeciwporażeniowa Projektowany system ochrony przeciwporażeniowej w układzie TN-S. Jako dodatkową ochronę od porażeń prądem elektrycznym przewidziano samoczynne wyłączenie

6 6 zasilania wyłącznikami różnicowo-prądowymi i nadmiarowo-prądowymi. Żyły ochronne PE należy łączyć z główną szyną wyrównawczą i z zaciskami ochronnymi urządzeń technologicznych, oświetlenia i gniazd wtykowych. 9. Zabezpieczenia przeciwpożarowe W przypadku przejść przewodów przez ściany stanowiące oddzielenie przeciwpożarowe przejścia należy uszczelnić przeciwpożarowo materiałami niepalnymi o odporności ogniowej równej klasie odporności tych przegród (REI60). Przejścia należy oznaczyć tabliczką znamionową. 10. Uwagi końcowe Zastosowane w projekcie urządzenia i elementy oraz wszelkie materiały podstawowe, pomocnicze i uzupełniające spełniają wymagania obowiązujących norm, posiadają dopuszczenie do stosowania w budownictwie przez uprawnione do tego instytucje (np. świadectwa o dopuszczeniu, certyfikaty lub atesty, znak CE). Wykonawca po zrealizowaniu węzła zobowiązany jest wystawić deklarację zgodności z normami zharmonizowanymi - obowiązującymi dyrektywami unijnymi. Na rozdzielnicy RWC nakleić oznaczenia Urządzenie elektryczne oraz Wyłącznik główny.

7 7 11. Informacja dotycząca bezpieczeństwa i ochrony zdrowia Nazwa i adres obiektu budowlanego: Projekt budowlany, wykonawczy węzła cieplnego centralnego ogrzewania w budynku przy ul. Radomskiego 4 w Radomiu Nazwa inwestora oraz jego adres: GMINA MIASTA RADOMIA MIEJSKI ZARZĄD LOKALAMI w RADOMIU ul. GARBARSKA 55/57, RADOM Imię i nazwisko oraz adres projektanta sporządzającego informację: Zbigniew Kara, Radom, ul. Lipska 4/40

8 8 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA ZE WZGLĘDU NA SPECYFIKĘ PROJEKTOWANEGO OBIEKTU BUDOWLANEGO PODSTAWA OPRACOWANIA ustawa z dnia 26 czerwca 1974 r. - Kodeks pracy (t. jedn. DZ.U. z 1998 r. Nr 21 poz.94 z późn.zm.) art.21 a" ustawy z dnia 7 lipca 1994 r. - Prawo budowlane (DZ.U. z 2000 r. Nr 106 poz z późn.zm.) ustawa z dnia 21 grudnia 2000 r. o dozorze technicznym (Dz.U.Nr 122 poz z póź.zm.) rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120 poz rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996 r. w sprawie szczególnych zasad szkolenia w dziedzinie bezpieczeństwa i higieny pracy (Dz-U.Nr62 poz. 285) rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996 r. w sprawie rodzajów prac wymagających szczególnej sprawności psychofizycznej (Dz.U.Nr 62 poz. 287) rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996 r. w sprawie rodzajów prac, które powinny być wykonywane przez co najmniej dwie osoby (Dz.U.Nr 62 poz. 288) rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 29 maja 1996 r. w sprawie uprawnień rzeczoznawców do spraw bezpieczeństwa i higieny pracy, zasad opiniowania projektów budowlanych, w których przewiduje się pomieszczenia pracy oraz trybu powoływania członków Komisji Kwalifikacyjnej do Oceny Kandydatów na Rzeczoznawców (Dz.U.Nr 62 poz. 290) rozporządzenie Rady Ministrów z dnia 28 maja 1996 r. w sprawie profilaktycznych posiłków i napojów (Dz.U.Nr 60 poz. 278) rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U.Nr 129 poz. 844 z póź. zm.) rozporządzenie Ministra Gospodarki z dnia 20 września r. w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych (Dz.U.Nr 118 poz. 1263) rozporządzenie Rady Ministrów z dnia 16 lipca 2002 r. w sprawie rodzajów urządzeń technicznych podlegających dozorowi technicznemu (Dz.U.Nr 120 poz. 1021) rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U.Nr 47 póz. 401). W/w informacja powinna być uwzględniona w planie bezpieczeństwa i ochrony zdrowia. 1. ZAKRES ROBÓT DLA ZAMIERZENIA BUDOWLANEGO ORAZ KOLEJNOŚĆ REALIZACJI POSZCZEGÓLNYCH OBIEKTÓW Zamierzeniem budowlanym jest budowa instalacji elektrycznych wewnętrznych związanych z budową wymiennikowego węzła cieplnego w budynku przy ul. Radomskiego 4 w Radomiu. 2. WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH Istniejące pomieszczenia przeznaczone są do remontu i wykonania instalacji węzła cieplnego, wszelkie przewody komunalnego uzbrojenia podziemnego jak kanalizacja sanitarna wraz z obiektami sieciowymi, kable elektroenergetyczne, przewody wodociągowe i gazowe.

9 9 3. WSKAZANIA ELEMENTÓW ZAGOSPODAROWANIA DZIAŁKI LUB TERENU, KTÓRE MOGĄ STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI a) funkcjonujące przewody uzbrojenia podziemnego lub w zbliżeniu do tych przewodów ( najniebezpieczniejsze kable elektroenergetyczne i przewody gazowe), b) ciężkie elementy urządzenia terenu ( jak np. słupy itp.) niesprawne, funkcjonujące elementy urządzeń podziemnych, c) c. niesprawne, funkcjonujące elementy urządzeń podziemnych 4. WSKAZANIA DOTYCZĄCE PRZEWIDYWANYCH ZAGROŻEŃ WYSTĘPUJĄCYCH PODCZAS REALIZACJI ROBÓT BUDOWLANYCH, OKREŚLAJĄCE SKALĘ I RODZAJE ZAGROŻEŃ ORAZ MIEJSCE I CZAS ICH WYSTĘPOWANIA Prace budowlane wykonywane w pobliżu przewodów energetycznych. W trakcie prowadzenia prac budowlanych istnieje niebezpieczeństwo związane z szkodzeniem urządzeń podziemnych w tym m.in. kabli energetycznych, gazociągu, wodociągu, kanalizacji sanitarnej i deszczowej. Może to dotyczyć zarówno przewodów umieszczonych na planie zagospodarowania jak i przewodów, które nie zostały naniesione na mapę sporządzaną do celów projektowych. 5. WSKAZANIA SPOSOBU PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW PRZED PRZYSTAPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH Instruktaż pracowników prowadzony ustnie przez kierownika budowy przed rozpoczęciem każdej nowej, szczególnie niebezpiecznej roboty z przedstawieniem niebezpieczeństw, na które narażony będzie pracownik wraz z przedstawieniem sposobu uniknięcia wskazanych niebezpieczeństw. Ponadto kierownik budowy powinien codzienne prowadzić, przed rozpoczęciem robót, krótkie szkolenia wskazując niebezpieczeństwa i zagrożenia mogące wystąpić podczas robót prowadzonych danego dnia. 6. WSKAZANIA ŚRODKÓW TECHNICZNYCH I ORGANIZACYJNYCH ZAPOBIEGAJĄCYCH NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT BUDOWLANYCH W STREFACH SZCZEGÓLNEGO ZAGROŻENIA ZDROWIA LUB W ICH SĄSIEDZTWIE, W TYM ZAPEWNIAJĄCYCH BEPIECZNĄ I SPRAWNĄ KOMUNIKACJĘ, UMOŻLIWIAJĄCĄ SZYBKĄ EWAKUACJĘ NA WYPADEK POŻARU, AWARII I INNYCH ZAGROŻEŃ. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z prowadzenia robot budowlanych: a) prawidłowe oznakowanie terenu budowy, b) ogrodzenie i oznakowanie terenu wszelkich robót ziemnych, c) oznakowanie, zgodnych z wymogami bhp dróg i dojść do miejsc wykonywania robót, d) zabezpieczenie, na czas budowy, bezpiecznego ruchu pieszych, e) zachowanie szczególnych wymagań bezpieczeństwa przy robotach wykonywanych z użyciem koparki lub dźwigu, f) stosowanie odzieży ochronnej, butów i sprzętu ochrony osobistej przy wszelkiego rodzaju robotach, g) przestrzeganie przepisów bhp przy wszystkich robotach zgonie z wymogami Rozporządzenia Ministra Infrastruktury z dnia 6 lutego 2003r. (Dz. U. Nr 47 poz.401).
