1 DC155 Cyfrowy wizualizator Instrukcja użytkownika

2 Spis treści ROZDZIAŁ 1 ŚRODKI OSTROŻNOŚCI... 4 ROZDZIAŁ 2 ZAWARTOŚĆ OPAKOWANIA... 6 ROZDZIAŁ 3 PRZEGLĄD PRODUKTU WSTĘP DO PRODUKTU PODŁĄCZANIE I/O USTAWIENIA PRZEŁĄCZNIKA DIP PILOT ZDALNEGO STEROWANIA... 9 ROZDZIAŁ 4 ZASADY KORZYSTANIA ROZPOCZĘCIE WŁĄCZ CYFROWY WIZUALIZATOR OPTYMALNIE GŁÓWNE FUNKCJE WYBIERZ ŹRÓDŁO WEJŚCIOWE PHOTO/TEXT POWIĘKSZANIE / ZMNIEJSZANIE AUTO OSTROŚĆ USTAWIENIA JASNOŚCI WYŚWIETLANIE PEŁNEGO MENU KONTROLI (OSD) NACIŚNIJ ENTER, BY ZAZNACZYĆ FUNKCJE ZAAWANSOWANE FUNKCJA PRZECHWYTYWANIA ODTWÓRZ UCHWYCONE OBRAZY USUŃ UCHWYCONE OBRAZY PREKONFIGURACJA AUTO WYMAZ ROZDZIAŁ 5 WSTĘP DO MENU KONTROLI (MENU OSD) Polski - 1

3 5.1 MENU OBSŁUGI MENU KONTROLI (MENU OSD) ROZDZIAŁ 6 ROZWIĄZYWANIE PROBLEMÓW Polski - 2

4 Informacje o prawie autorskim Copyright Lumens Digital Optics Inc. Wszelki prawa zastrzeżone. Lumens Digital Optics Inc. jest w trakcie rejestrowania marki Lumens. Żadna część niniejszego dokumentu nie może być kopiowana, przekazywana bez pisemnej zgody Lumens Digital Optics Inc. Wyjątek stanowi dokumentacja przechowywana jako kopia zapasowa przez osoby, które dokonały zakupu urządzenia. W celu stałego ulepszania produktu Lumens Digital Optics Inc. zastrzega sobie prawo do zmiany specyfikacji produktu bez wcześniejszego powiadomienia. Informacje znajdujące się w niniejszym dokumencie mogą ulec zmianie bez wcześniejszego powiadomienia. Produkty oraz marki pojawiające się w niniejszej instrukcji, mogą, ale nie muszą być zarejestrowanymi znakami towarowymi należącymi do wytwórców i wykorzystywane są wyłącznie w celu identyfikacji i objaśniania z korzyścią dla właściciela i bez intencji naruszenia jego praw. Sprostowanie: korporacja Lumens nie odpowiada za błędy techniczne lub braki edytorskie. Patent nr: M & I (Tajwan) oraz ZL (Chiny) Polski - 3

5 Rozdział 1 Środki ostrożności Zawsze przestrzegaj środków ostrożności podczas konfigurowania i korzystania z cyfrowego wizualizatora: 1. Podczas pracy urządzenia nie należy go przechylać. 2. Nie umieszczaj cyfrowego wizualizatora na niestabilnej tacy, stojaku lub stole. 3. Nie korzystaj z cyfrowego wizualizatora w pobliżu wody oraz źródeł ciepła. 4. Należy korzystać wyłącznie z zalecanych dodatków. 5. Korzystaj z odpowiedniej mocy prądu, jaka wskazana została na cyfrowym wizualizatorze. Jeśli nie masz pewności, co do mocy dostępnego prądu, skonsultuj się ze sprzedawcą lub lokalnym dostarczycielem energii elektrycznej. 6. Umieść Cyfrowy wizualizator tak, aby łatwo można było odłączyć od niego zasilanie. 7. Podczas obchodzenia się z wtyczką należy zawsze brać pod uwagę następujące środki ostrożności. Nie spełnienie tego warunku może spowodować pojawienie się iskier, lub pożaru Przed włożeniem do gniazdka należy się upewnić, że wtyczka nie jest zakurzona. Należy się upewnić, że wtyczka jest prawidłowo podłączona do gniazdka. 8. Nie należy przeładowywać gniazdek ściennych, przedłużaczy, czy rozgałęźników, gdyż może to spowodować pożar, lub porażenie elektryczne. 9. Nie umieszczaj cyfrowego wizualizatora w miejscach, w których łatwo jest nadepnąć na przewód zasilania, ponieważ może to spowodować uszkodzenie przewodu lub wtyczki. 10. Przed czyszczeniem należy odłączyć rzutnik z gniazdka ściennego. Do czyszczenia należy używać zwilżonej szmatki. Nie należy używać środków czyszczących płynnych, ani w aerozolu. 11. Nie blokuj gniazd oraz wejść w obudowie projektora. Dostarczają wentylacji i zapobiegają przegrzaniu się urządzenia. Nie umieszczaj cyfrowego wizualizatora na sofie, dywanie lub innej miękkiej powierzchni, lub w specjalnie przygotowanej instalacji, jeśli urządzenie nie będzie miało zapewnionej dobrej wentylacji. 12. Nie wkładaj żadnych przedmiotów do otworów w obudowie. Nie dopuść do wylania się wody na cyfrowy wizualizator. 13. Za wyjątkiem sytuacji, w których jest to wyraźnie zalecone w niniejszej instrukcji, nie próbuj samodzielnie obsługiwać urządzenia. Otwieranie urządzenia lub zdejmowanie elementów obudowy może narazić cię na poważne porażenie prądem elektrycznym i inne zagrożenia. Wszelkie naprawy serwisowe zleć profesjonalnemu personelowi serwisowemu. 14. Odłącz cyfrowy wizualizator od zasilania podczas burzy lub gdy nie będzie używany przez dłuższy czas. Nie umieszczaj cyfrowego wizualizatora lub pilota zdalnego sterowania na sprzętach/przedmiotach wytwarzających ciepło lub ciepłych (np. samochód). 15. W następujących sytuacjach odłącz cyfrowy wizualizator od ściennego gniazda elektrycznego i zgłoś się do profesjonalnego personelu serwisowego: Polski - 4

6 Gdy kabel zasilania lub wtyczka zostaną uszkodzone, lub wystrzępione. Jeśli płyn wyleje się na urządzenie lub dostanie się do niego deszcz lub woda. Środki bezpieczeństwa Ostrzeżenie: Aby zmniejszyć zagrożenie pożaru lub porażenia elektrycznego, nie należy narażać tego urządzenia na deszcz, ani wilgoć. Cyfrowy rzutnik jest wyposażony we wtyczkę z podwójnym przewodem. Ma to na celu zapewnienie, aby wtyczka pasowała do gniazda elektrycznego. Nie usuwaj tego zabezpieczenia. Jeśli cyfrowy wizualizator nie będzie używany przez dłuższy czas, odłącz go od źródła zasilania. RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM Ostrożnie: Aby uniknąć ryzyka porażenia elektrycznego nie należy zdejmować pokrywy (ani tyłu). W środku nie ma części, które mógłby naprawiać użytkownik. Ze wszystkimi naprawami należy zwrócić się do licencjonowanego personelu naprawczego. Ten symbol oznacza, że niniejsze urządzenie grozi porażeniem prądem. OSTROŻNIE Ten symbol oznacza, że niniejsza instrukcja zwiera ważne informacje dotyczące obsługi i konserwacji urządzenia. Ostrzeżenie FCC To urządzenie posiada certyfikat zgodności z limitami urządzeń komputerowych klasy A, podpunkt J rozdziału 15 przepisów FCC. Limity te mają na celu zapewnienie rozsądnej ochrony przed szkodliwą interferencją, gdy urządzenie jest używane w środowisku komercyjnym. Ostrzeżenie EN55022 (promieniowanie CE) Niniejszy produkt jest przeznaczony do użytku komercyjnego, przemysłowego lub celów edukacyjnych. Nie jest przeznaczony do użytku prywatnego. Jest to produkt Klasy A. W warunkach domowych może spowodować zakłócenia radiowe, w którym to przypadku użytkownik może być zmuszony do podjęcia odpowiednich środków. Typowe wykorzystanie to sala konferencyjna, sala spotkań lub audytorium. Polski - 5

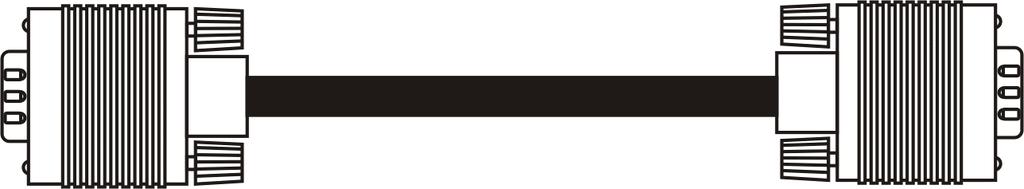

7 Rozdział 2 Zawartość opakowania Upewnij się, że w zestawie znajdują się następujące elementy: (W sumie 12 elementów): DC155 Krótki przewodnik CD Instrukcja użytkownika Kabel zasilania Kabel VGA Kabel USB Pilot Kabel C-Video Miękka torba (duża) Miękka torba (mała) Adapter RS232 Adapter DVI (Opcjonalny) Polski - 6

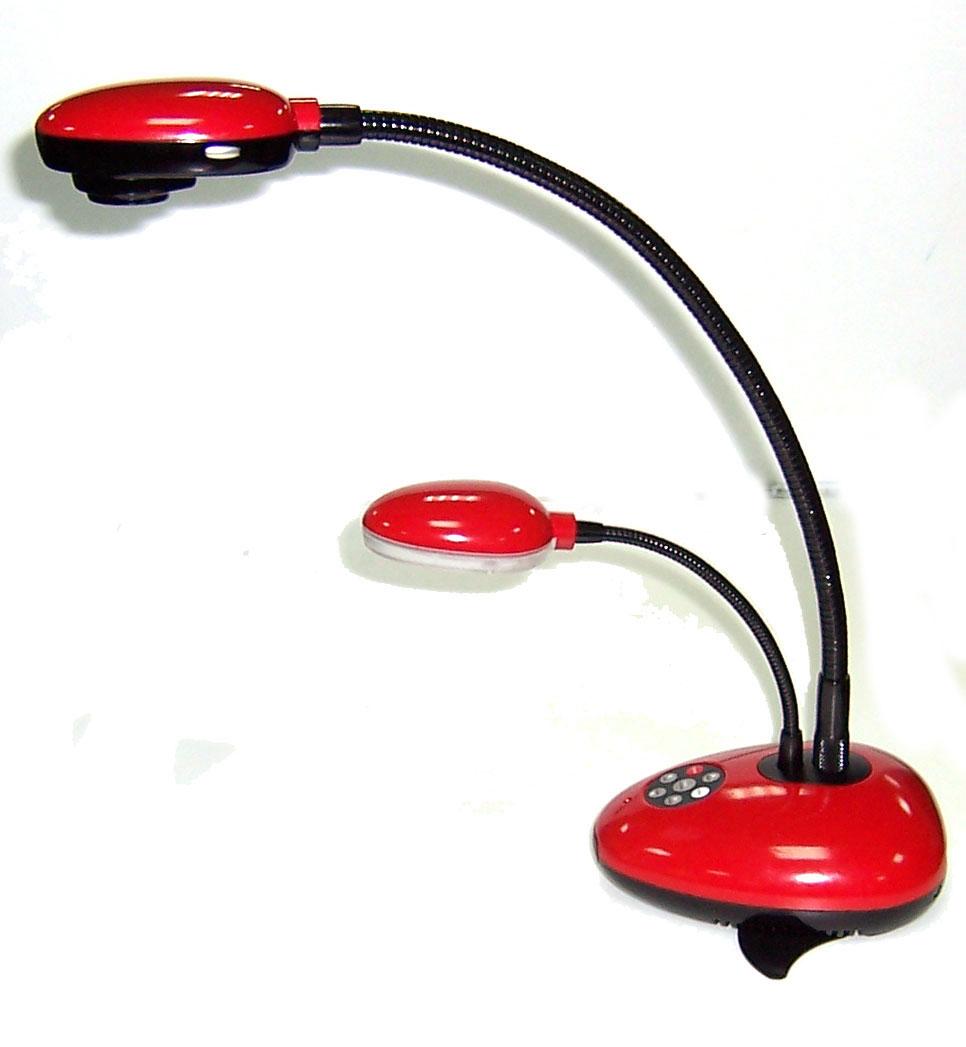

8 Rozdział 3 Przegląd produktu 3.1 Wstęp do produktu 1. Przycisk automatycznej ostrości 3. Łabędzia szyja 2. Soczewki 4. Lampa 5. Podłączanie do urządzeń wyjściowych 6. Klawisze obsługi 7. Obszar promieni podczerwonych 8. Przełącznik DIP 9. Podstawa Polski - 7

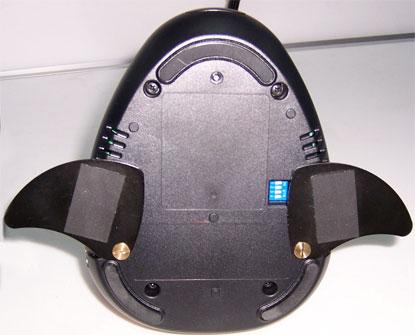

9 3.2 Podłączanie I/O Telewizor Komputer / Laptop WEJŚCIE VGA Adapter DVI WYJŚCIE DVI Wyświetlacz / Monitor Komputer / Laptop 3.3 Ustawienia przełącznika DIP Domyślne ustawienia fabryczne są następujące: PAL C-Video SVGA Reserved ON OFF (Default) NTSC RGB XGA Reserved (Keep default) Polski - 8

10 3.4 Pilot zdalnego sterowania Włącznik: Włączanie lub wyłączanie. 2. Źródło: Przełączanie między różnymi źródłami sygnału. 3. BRT+/-: Przyciemnienie lub rozjaśnienie obrazu. 4. Menu: Wyświetla menu kontroli (menu OSD) 5. Uchw: Przechwytywanie obrazu Odtwarzanie/usuwanie: Przywracanie/usuwanie zapisanych obrazów z pamięci flash cyfrowego rzutnika. 6. / Enter: : Wybierz funkcję 7. Powiększ +/-: Powiększanie lub zmniejszanie obrazu 8. Ostr: Ręczne ustawianie ostrości 9. AF: Auto ostrość 10. Lampa: Włącz/wyłącz lampę 11. AWB: Auto balans bieli 12. Obróć: Obracanie obrazu o 180 stopni 13. Automatycznie dostosowanie: Autoregulacja optymalnego obrazu Enter: Włączanie wybranego elementu 14. Zatrz: Zatrzymywanie obrazu 15. Prekonfiguracja: Zapisz/ładuj swoje parametry ustawień (np. jasność, lampę i ostrość) 16. Foto/Tekst: Wybór trybu tekstowego lub dla zdjęć Baterię należy wymieniać wyłącznie na inną typu CR2025. Zużyte baterie należy likwidować zgodnie z przepisami. Polski - 9

11 Rozdział 4 Zasady korzystania 4.1 Rozpoczęcie Włącz cyfrowy wizualizator Po podłączeniu kabla zasilania wskaźnik LED zapali się na "czerwono". Po włączeniu DC153, wskaźnik LED zapali się na "niebiesko". Przyciski obsługi Pilot Optymalnie Proces automatycznego dostrajania optymalnego obrazu zabiera nieco czasu. Polski - 10

12 4.2 Główne funkcje Wybierz źródło wejściowe Domyślne źródło wejścia ustawione jest na "Cyfrowy rzutnik". Wciśnij Source, by przełączyć. Przyciski obsługi Pilot Monitor Projektor PC Laptop Photo/Text Ustawieniem domyślnym jest "Photo". Użytkownik może przełączać tryb, naciskając przycisk " Photo/Text". Pilot Polski - 11

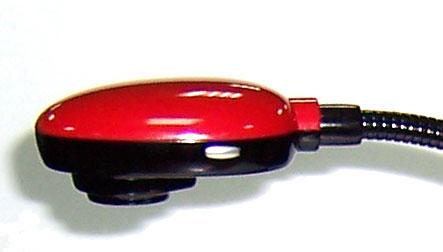

13 4.2.3 Powiększanie / zmniejszanie Auto ostrość Główka Pilot Ustawienia Jasności Polski - 12

14 4.2.6 Wyświetlanie pełnego menu kontroli (OSD) Przyciski obsługi Pilot Naciśnij enter, by zaznaczyć Przyciski obsługi Pilot 1. Wciśnij ^ v< >, by nawigować po menu. 2. Wciśnij Enter, by wybrać. Polski - 13

15 4.3 Funkcje zaawansowane Funkcja przechwytywania Pilot lub klawiatura: Wciśnij Capture na pilocie Odtwórz uchwycone obrazy Pilot lub klawiatura: 1. Wciśnij Play, by wyświetlić obrazy zapisane w pamięci. 2. Użyj, by wybrać miniaturkę. 3. Wciśnij Enter, by wyświetlić na pełnym ekranie. 4. Użyj, by obejrzeć następny obraz. 5. Wciśnij Play, by wrócić. 6. Wciśnij Menu, by wyjść Usuń uchwycone obrazy Pilot: 1. Wciśnij Play, by wyświetlić wszystkie miniaturki zapisane w pamięci. 2. Użyj, by zaznaczyć. 3. Wciśnij Del, by usunąć. 4. Wciśnij Menu, by wyjść. Przyciski obsługi: 1. Wciśnij Play, by wyświetlić wszystkie miniaturki zapisane w pamięci. 2. Użyj, by wybrać jeden. 3. Wciśnij Enter, by wyświetlić wszystkie miniaturki. 4. Wciśnij Menu, by przywołać pełne menu kontroli (menu OSD). 5. Użyj do (pamięć). 6. Użyj do Delete or Delete All 7. Wciśnij Enter, by wykonać. 8. Wciśnij Menu, by wyjść. Polski - 14

16 4.3.4 Prekonfiguracja Zap prek: Zapisz parametry ustawień użytkownika (np. powiększenie, jasność, kolor, ustawienia AE). 1. Wciśnij Preset, by wejść do menu prekonfiguracji. 2. Użyj, by Preset save. 3. Użyj, by Yes. Ładuj prek: Przywołaj parametry ustawień użytkownika (np. powiększenie, jasność, kolor, ustawienia AE). 1. Wciśnij Preset, by wejść do menu prekonfiguracji. 2. Wybierz Preset Load. 3. Użyj, by Yes. UWAGA Możesz zapisać do czterech ustawień w każdym z pięciu trybów obrazu 1. Normalny, lub szary. 2. Slajd 3. Mikroskop 4.Film Auto wymaz Dzięki włączonej funkcji automatycznego wymazywania, wszystkie przechwycone obrazy mogą być automatycznie kasowanie po wyłączeniu cyfrowego rzutnika. 1. Wciśnij Menu, by przywołać pełne menu kontroli (menu OSD). 2. Użyj do (pamięć). 3. Użyj, by wybrać Auto Erase. 4. Użyj, by On. 5. Użyj, by Yes. 6. Wciśnij Enter, by wykonać. Polski - 15

17 Rozdział 5 Wstęp do menu kontroli (menu OSD) 5.1 Menu obsługi A. Użyj, by wybrać główną funkcję. B. Użyj, by wybrać pod-element. C. Aktywowany element ma czerwoną linię i żółte pole. Użyj, by wybrać elementy. D. : Więcej elementów, możesz nacisnąć, by wykonać. E. : Tylko jeden element, możesz nacisnąć Enter, by wykonać. F. Wciśnij Menu, by wyjść. A C Image Freeze OFF OFF D B Flip Digital Zoom OFF 100 Focus Menu kontroli (menu OSD) W menu kontroli (menu OSD) znajdują się strony funkcji wyświetlania, pamięci, ustawień i zaawansowanych. Menu będzie się automatycznie wyłączać, jeśli przez chwilę nie będzie aktywne. Polski - 16

18 Tryb VGA Warstwa 1 Warstwa 2 Warstwa 3 Opis Normalny/Szary/ Obraz Wybierz tryb obrazu normalny/ poślizg /mikroskop/ (Image) szary/slajd/mikroskop/film. film Wyśw (Display) Pamięć (Storage) Ustaw (Setting) Do prz (Advance) Zatrz (Freeze) Obróć (Flip) Gamma Powiększ (Zoom) Ostr (Focus) Usuń (Delete) Usuń wszys (Delete All) Włącz/Wyłącz Włącz/Wyłącz Foto/Tekst Wykonaj Użyj zatrzymywania, by zatrzymać obraz na ekranie. Obróć obraz o 180 (góra dół oraz lewo prawo) Wybierz tryb fotograficzny, lub tekstowy. Ustaw powiększenie 100% ~ 1600% 0~Max Usuń uchwycone obrazy Tak/Nie Usuń wszystkie uchwycone obrazy Format Tak/Nie Sformatuj pamięć wewnętrzną Auto wymaz (Auto Erase) Włącz/Wyłącz Usuń wszystkie uchwycone obrazy, gdy użytkownik wyłączy urządzenie. Lampa (Lamp) Włącz/Wyłącz Włącz lub wyłącz lampę. AE Włącz/Wyłącz Auto naśw Tryb nocny Włącz lub wyłącz funkcję trybu Włącz/Wyłącz (Night vision) nocnego. Język (Language) Reset fabr (Factory Reset) Ładuj prek (Preset Load) Zap prek (Preset Save) Angielski, chiński tradycyjny, chiński uproszczony Tak/Nie Tak/Nie Tak/Nie Wybierz preferowany język. Przywróć urządzenie do ustawień fabrycznych Przywołaj wartości ustawień użytkownika Zapisz zestaw wartości ustawień użytkownika Polski - 17

19 C-Video Warstwa 1 Warstwa 2 Warstwa 3 Zawartość Ostr (Focus) -/+ 100~300 Gamma Foto/Tekst Select Photo/Text mode Wyśw (Display) Ustaw (Setting) Obraz (Image) Zatrz (Freeze) Wyjście (Exit) Lampa (Lamp) Do prz (Advance) Język (Language) Reset fabr (Factory Reset) Normal/Gray Wyłącz/Włącz Włącz/Wyłącz Pełen zakres włączony/wyłączony Tryb nocny włączony/wyłączony Wyjście Angielski, chiński tradycyjny, chiński uproszczony, wyjście Enter / Wyjście Wybierz tryb foto/tekst Użyj zatrzymywania, by zatrzymać obraz na ekranie. Wyjdź z menu Włącz /wyłącz lampę Włącz lub wyłącz ustawianie funkcji pełnego ekranu i trybu nocnego. Wybierz preferowany język menu. Wybierz dopasowanie formatu wyjścia. Polski - 18

20 Rozdział 6 Rozwiązywanie Problemów Niniejszy rozdział opisuje problemy, na które można natrafić podczas korzystania z tego cyfrowego rzutnika. Jeśli pojawi się jakikolwiek problem, proszę sprawdzić w odpowiedniej części i postępować zgodnie z zaleceniami. Jeśli żadne z proponowanych rozwiązań nie pomoże, proszę skontaktować się ze sprzedawcą, lub swoim punktem obsługi klienta. Problem 1: Brak obrazu z rzutnika. Rozwiązanie - Wciśnij inne źródło, a następnie ponownie wybierz to żądane. Sprawdź, czy jest włączone zasilanie cyfrowego rzutnika. Upewnij się, że dokument lub obiekt znajduje się pod kamerą. Ustaw przełącznik DIP 2 w pozycji OFF z wyjścia RGB. Problem 2: Nie można ustawić ostrości. Rozwiązanie - Popraw ostrość, kierując soczewki na dokumenty, lub obiekty. Następnie zmniejsz odległość ogniskową i ustaw ostrość kamery. Potem zwiększ odległość ogniskową do żądanej. Problem 3: Nie widać żądanego obrazu, gdyż jest zbyt jasny, lub zbyt ciemny. Rozwiązanie - Ustaw przyciskiem jasności +/- na rzutniku, by uzyskać żądany obraz. Polski - 19
