1 POLLYTAG lekkie kruszywo w technologii betonu

2 Proces produkcyjny lekkiego kruszywa popiołoporytowego POLLYTAG Początek działalności rok Podstawowa działalność utylizacja popiołów lotnych Elektrociepłowni Wybrzeże (ca ton/rok) produkcja kruszywa (ca ton/rok) 0,5-4,0 mm 2,0-5,0 mm 4,0-8,0 mm 6,0-12,0 mm 0,0 4,0 mm

3 Certyfikaty i aprobaty techniczne Certyfikat Zakładowej Kontroli Produkcji 1488-CPD-0011 Certyfikat Zgodności WE 1488-CPD-0013 Popiół lotny do betonu Certyfikat EKO-ITB 001/E Aprobata Techniczna AT/ Beton Mostowy Aprobata Techniczna AT/ Podbudowy Drogowe

4 Certyfikat Zakładowej Kontroli Produkcji 1488-CPD-0011

5 Właściwości kruszywa Pollytag Gęstość nasypowa w stanie luźnym 680 kg/m % Gęstość nasypowa w stanie utrzęs. 740 kg/m % Wytrzymałość ziaren na ściskanie do 12 MPa Porowatość ziaren kruszywa ca. 40% Nasiąkliwość po 30 min do 16% Nasiąkliwość po 24 godz. do 20% Mrozoodporność do 5% ubytku masy Żaroodporność pełna Punkt mięknięcia 1250 o C, topnienia 1350 o C, płynięcia 1400 o C Strata prażenia do 4% Brak reaktywności alkaicznej

6 Wymagania dla kruszywa Pollytag i betonu lekkiego wg AT/ Gęstość nasypowa w stanie luźnym 710 kg/m % Gęstość nasypowa w stanie utrzęs. 780 kg/m % Wytrzymałość ziaren na ściskanie > 5 MPa Mrozoodporność < 5% Strata prażenia < 4% Pyły mineralne poniżej 0,063 mm < 3% Nasiąkliwość po 30 min < 22% Nasiąkliwość po 24 godz. < 24% Nasiąkliwość dla betonu bez i z dodatkami; Przy bezpośrednim działaniu wody < 8,5% Przy braku bezpośredniego działania wody < 10%

7 Deklaracja zgodności wg PN-EN : POLLYTAG S.A., Gdańsk, ul. Wielopole CPD-0011 PN-EN :2003 Kruszywo lekkie popiołoporytowe uzyskiwane w wyniku obróbki termicznej popiołów lotnych, stosowane do betonów konstrukcyjnych, mostowych i ognioodpornych, prefabrykacji drobno i wielko wymiarowej, termoizolacji, drenaży, filtracji, geotechniki i rekultywacji terenów. Wymiar ziarna / Kształt ziarna 0,5-4, 2-5, 4-8, 6-12 oraz mieszanki tych frakcji Kuliste beżowo-brązowe ziarna o porowatości ok. 40%. Nadziano <10% masy Podziarno <15% masy Frakcja podstawowa > 75%

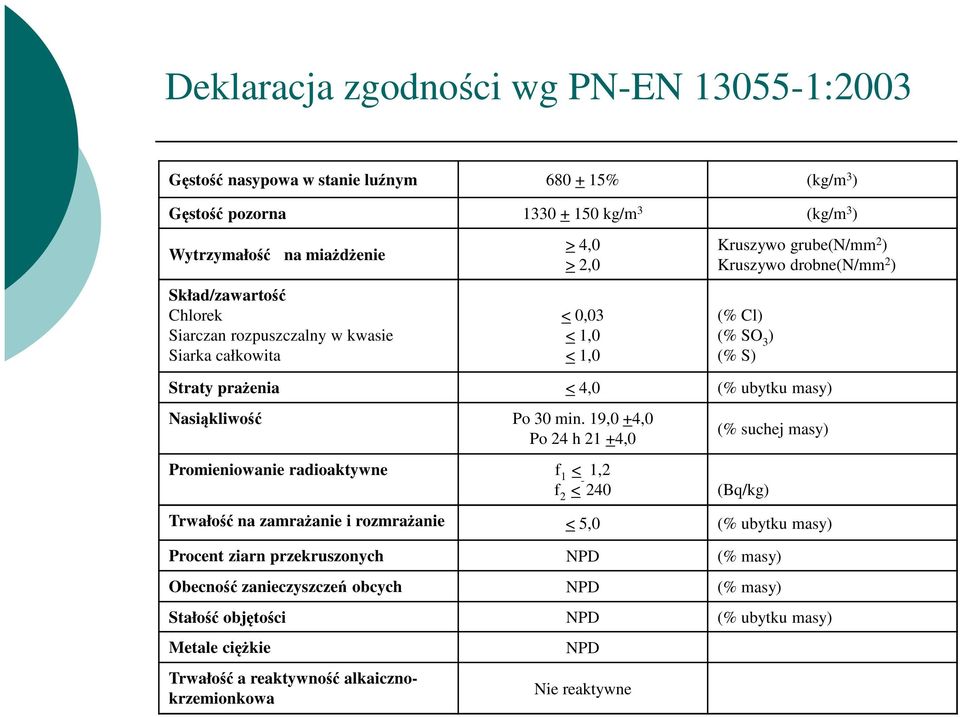

8 Deklaracja zgodności wg PN-EN :2003 Gęstość nasypowa w stanie luźnym % (kg/m 3 ) Gęstość pozorna kg/m 3 (kg/m 3 ) Wytrzymałość na miażdżenie Skład/zawartość Chlorek Siarczan rozpuszczalny w kwasie Siarka całkowita > 4,0 > 2,0 < 0,03 < 1,0 < 1,0 Kruszywo grube(n/mm 2 ) Kruszywo drobne(n/mm 2 ) (% Cl) (% SO 3 ) (% S) Straty prażenia < 4,0 (% ubytku masy) Nasiąkliwość Po 30 min. 19,0 +4,0 Po 24 h 21 +4,0 Promieniowanie radioaktywne f 1 < 1,2 f 2 < 240 (% suchej masy) (Bq/kg) Trwałość na zamrażanie i rozmrażanie < 5,0 (% ubytku masy) Procent ziarn przekruszonych NPD (% masy) Obecność zanieczyszczeń obcych NPD (% masy) Stałość objętości NPD (% ubytku masy) Metale ciężkie Trwałość a reaktywność alkaicznokrzemionkowa NPD Nie reaktywne

9 Rodzaje mieszanek z kruszywem Pollytag Beton zwarty z piaskiem naturalnym Beton zwarty z lekką frakcją drobną Beton półzwarty Beton jamisty Betony z popiołem lotnym

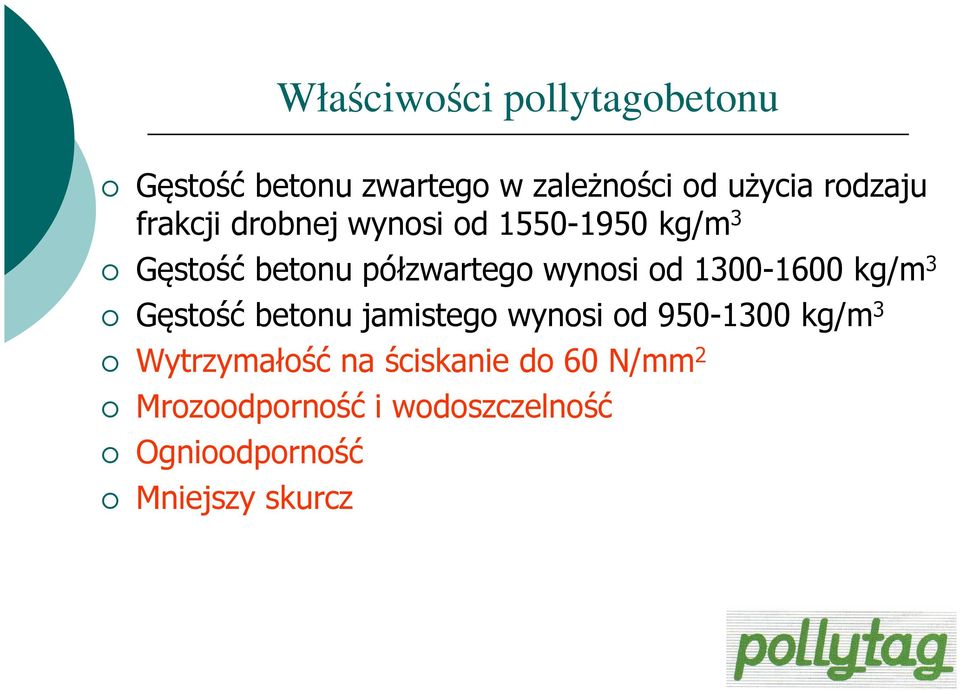

10 Właściwości pollytagobetonu Gęstość betonu zwartego w zależności od użycia rodzaju frakcji drobnej wynosi od kg/m 3 Gęstość betonu półzwartego wynosi od kg/m 3 Gęstość betonu jamistego wynosi od kg/m 3 Wytrzymałość na ściskanie do 60 N/mm 2 Mrozoodporność i wodoszczelność Ognioodporność Mniejszy skurcz

11 Betony zwarte gęstość objętościowa kg/m3 klasy betonów do LB 60 (LC55/60) współczynnik sprężystości E=15-20 GPa współczynnik przewodności cieplnej 0,5-0,7 W/mK skurcz 0,05% nasiąkliwość 5-10% mrozoodporność F300 wodoszczelność W12

12 Betony półzwarte i jamiste gęstość objętościowa kg/m 3 klasy betonów do LB 20 (LC20/22) współczynnik sprężystości E=8-12 GPa współczynnik przewodności cieplnej 0,4-0,6 W/mK skurcz 0,06% nasiąkliwość do 15% mrozoodporność F150 gęstość objętościowa kg/m 3 klasy betonów do LB 10 (LC8/9) współczynnik przewodności cieplnej 0,3-0,5 W/mK skurcz 0,07% nasiąkliwość do 15% mrozoodporność F75

13 Projektowanie składu mieszanki betonowej i praktyka na placu budowy Absorpcja wody przez Pollytag Płynność, wilgotność - pompowalność Układanie, zagęszczanie i wielkość sekcji Pielęgnacja Mniejszy skurcz Betonowanie w niskich temperaturach

14 Projekt mieszanki kruszywa do betonu lekkiego LB 35 (LC 35/38) Mieszanka Mieszanka mm 12,5mm 10mm 8mm 6,3mm 5mm 4mm 2mm 1mm 0,5mm 0,25mm 0,125mm 0,063mm Pollytag ,0 99,7 80,8 34,4 9,8 4,7 3,6 3,0 2,9 2,8 2,6 2,2 1,5 60% Pollytag ,0 100,0 100,0 98,9 66,1 20,8 5,4 3,2 2,6 2,2 1,8 1,6 1,4 40% Piasek ,0 100,0 100,0 100,0 100,0 100,0 100,0 91,7 59,9 24,7 2,4 0,8 0,6 41% 17% 42% 100,00 99,88 92,20 73,18 57,48 47,53 44,40 40,29 26,79 11,89 2,38 1,51 1,10

15 Projektowanie betonu lekkiego z kruszywem Pollytag LB 35 (ASCC) CEMENT : 380 w/c 0,37 Kruszywo = 717 litry Udział frakcji drobnej w % 42 zawartość powietrza w litrach 20 Pollytag 6/12= 249 litrów 1,35 60% Pollytag 4/8= 166 litrów 1,35 40% Pollytag 0/4= 0 litrów 1,30 0 Piasek 0-2 mm 301 litrów 2,65 1

16 Projektowanie betonu lekkiego z kruszywem Pollytag c.d. Składniki przypadające na : 1m 3 1,00 CEMENT CEM I 42,5 R Górażdże: 380 kg 380 Pollytag 6-12 mm 337 kg 10,0% 371 Pollytag 4-8 mm 226 kg 10,0% 248 Pollytag 0-4 mm 0 kg 10,0% 0 Piasek 0-2 mm 798 kg 2,0% 814 Woda 141 kg 125 Abs. wody przez pollytag G kg 16% 28 Abs. wody przez pollytag Md kg 28% 0 Addiment FM 37 1,16 % m.c. 4,41 kg 1,16% 4,41 G.ob. śwież. mieszanki [kg/m 3 ] 1976 G.ob w st. pow.- such. [kg/m 3 ] 1880

17 Projektowanie betonu lekkiego z kruszywem Pollytag c.d. WŁAŚCIWOŚCI MIESZANKI: Początek: Opad początkowy: Opad po 60 min: 11:20 0,5 cm 12:35 4,5 cm/18cm 13:45 3,5 cm bez dom, Temp.ot. 15,0 o C FM 37-0,65% / 0,95% Temp.bet. 17,5 o C Opad po 90 min: 13:55 16,5cm w/c= 0,37 masa mieszanki:m= 6,63 kg Pp= 42,0% gęstość mieszanki: q= 1,96 Mg/m 3 n w = 7,84% gęst.ob. w st.suchym = 1,81 Mg/m 3 Wyniki : Data badania Ilość dni R śr [N/mm 2 ] Masa [kg] *G.ob. [Mg/m 3 ] Uwagi ,05 6,45 1,91 26 h / 22 o C ,55 6,385 1,89 19 o C ,20 6,41 1,90 20 o C *gęst.ob.st. powietrzno-suchym Data wykonania:

18 Kruszywo Pollytag 0-12 mm Memarco - Szwajcaria A B C Sieve(m m) 0,063 0,125 0,25 0, , ,5 16 A B C 0 3,0 5,3 6,8 8,3 11,4 24,7 41,0 57,0 72,1 93,8 99,9 100

19 Beton LYFOR LB 40 (LC 40/44) (HTA LUZERN) Składniki przypadające na : 1m 3 CEMENT CEM III/B 42,5 LH HS: Pollytag 0-12 mm Fortatech Fibre High Grade 190 Sikament FF 1,0% m.c. 400 kg 969 kg 2-4 kg 4,0 kg Próbki ø200 mm h 190 mm Po 7 dniach 21,4 N/mm 2 Gestość betonu 1,7 kg/dm 3 Po 28 dniach 46,2 N/mm 2 Gestość betonu 1,65 kg/dm 3 Zachowanie betonu pod wpływem zmian mróz-odwilż SIA 162/1 m 30 48g/m 2

20 Budowa zbiornika na popiół lotny w POLLYTAG S.A. MIX No1 MIX DESIGN PER M 3 OF COMPACTED CONCRETE 0,025 0,025 MIX No2 CEMENT CEM II 42,5 AV: 380 kg 9, kg 9,50 PFA (pulverised fuel ash) 30 kg 0,75 30 kg 0,75 Pollytag 4-12 mm 547 kg 14,0% 15, kg 14,0% 12,00 Granite 8-16 mm 0 kg 1,0% 0, kg 1,0% 5,35 Sand 0-2 mm 753 kg 0,8% 18, kg 0,8% 19,88 Water 141 kg 3, kg 3,30 Aggregate absorption 90 kg 16,5% 0,34 69 kg 16,5% 0,26 SIKA VC 5 2,66 kg 0,70% 0,067 3,04 kg 0,80% 0,076 CONCRETE DENSITIES (MIX) Fresh Wet Density [kg/m 3 ] Oven Dry Densitiy [kg/m 3 ] Slump 20 cm- 10min Slump 10 cm- 50min cm- 10min 23 cm- 45min

21 Wstępne wyniki badań Quality Control Sample weight fresh mix (wet) Sample weight concrete Density Strength Sample weight fresh mix (wet) Sample weight concrete Density Strength [kg] [kg] [kg/m3] N/mm2] [kg] [kg] [kg/m3] [N/mm2] 3 days 6,58 6, ,4 6,96 6, ,0 3 days 6,61 6, ,5 7,00 6, ,8 7 days 6,60 6, ,0 7,00 6, ,6 7 days 6,57 6, ,8 7,00 6, ,9 28 days 6,61 6, ,2 7,00 6, ,5 28 days 6,72 6, ,0 6,98 6, ,8

22 Budowa zbiornika na popiół lotny w POLLYTAG S.A. Parametry zbiornika Wysokość ok,. 43 m Średnica 17 m Grubość płaszcza 30 cm Kubatura ok m 3 Pojemność 5500 t Parametry betonu lekkiego LC 35/38 f cm14 =47,9 N/mm 2 f cm28 =52,2 N/mm 2 Gęstość ob. po nasyceniu wodą 2043 kg/m 3 Gęstość ob. po wysuszeniu w piecu 1904 kg/m 3 Nasiąkliwość n w =7,35% Mrozoodporność F100

23 Zastosowanie kruszywa Pollytag Betony konstrukcyjne monolityczne i sprężone Betony mostowe Betony specjalne - ognioodporne Betonowe elementy prefabrykowane Wylewki pod posadzki i na dachy Zasypki i drenaże Podbudowy dróg, geotechnika Izolacje termiczne i akustyczne Warstwy filtracyjne, Ogrodnictwo

24 Zastosowanie kruszywa Pollytag

25 Zastosowanie Commerzbank - Frankfurt/M

26 Most w Arnhem na dolnym Renie

27 Stadium Reading W. Brytania

28 Platforma wydobywcza Costin / Taylor

29 Centrum handlowo finansowe Canary Wharf w Londynie

30 Wielka Brytania

31

32

33 Pasy wytracania prędkości

34 Zjednoczone Emiraty Arabskie - Dubaj

35 Betony ognioodporne w systemie LYFOR - Szwajcaria

36 Betony ognioodporne w systemie LYFOR - Szwajcaria

37 A6 Odra Wschodnia

38 A6 Odra Zachodnia

39 A6 Odra Zachodnia i Wschodnia Beton mostowy LB 30 K4 F150 W8 Składniki w kg przypadające na 1m 3 CEMENT CEM I 42,5 HSR NA Rejowiec: Pollytag 6-12 mm Pollytag 4-8 mm Piasek 0-2 mm Woda Abs. wody przez pollytag 20% Addiment FM 6 0,9-1,5 % m.c. 3,56 6,53 Addiment BV 3 0,5 % m.c. 1,98 - Addiment ST 3 0,4 % m.c. 1,58 2,61 Addiment BVT-99 0,65 % m.c. - 2,83 Addiment LPS-A94 0,4% m.c. - 1,74

40 Most nad wejściem do Portu Praskiego Warszawa Beton LB 30 i LB40 K4 F150 W8 Składniki przypadające na : 1m 3 CEMENT CEM I 42,5 HSR NA Rejowiec: 440 kg Pollytag 6-12 mm 364 kg Pollytag 4-8 mm 182 kg Piasek 0-2 mm 670 kg Woda W/C=0, kg Abs. wody przez pollytag 70 kg ISOLA BV 10 0,6% 2,64 kg Pył krzemionkowy 1,8-3,0 % m.c. 13,4 kg Włókna polipropylenowe 0,7-1,0 kg 1,0 kg LB 30 Rśr=45,5 MPa, n w = 8,43% LB 40 Rśr=49,0 MPa, n w = 8,77%

41 Most nad wejściem do Portu Praskiego - Warszawa

42 Most Piłsudskiego Rzeszów Beton LB40 K4 F150 W8

43 Most Zamkowy Rzeszów Beton LB40 K4 F150 W8 R 7 =41,3 MPa R 28 =53,7 MPa F150 G=-0,95% R=19,96% W8 h śr =2,8cm h max =3,5cm n w = 7,9%

44 Wiadukt Huta Szkła - Krosno

45 Most Cybiński w Poznaniu

46 Wymiana gruntu pod centrum handlowe w Warszawie

47 Składowisko odpadów Nicponia i Osnowa. Oczyszczalnia ścieków w Chełmnie.

48 Gazony ogrodowe

49 Pustaki i belki stropowe

50 Pustaki kominowe

51 Lekkie wylewki dachowe

52 Garaże prefabrykowane Garaże prefabrykowane

53 Lekkie wylewki na posadzki PFB w Gdańsku

54 Lekkie wylewki na posadzki

55 Laboratorium Kontroli Jakości
