GRUPA KAPITAŁOWA SAVEX S.A.

Transkrypt

1 GRUPA KAPITAŁOWA SAVEX S.A. W 2016 roku SAVEX S.A. utworzył Grupę Kapitałową. W skład Grupy weszły firmy: SAVEX ZGORZELEC S.A. PBPP PIEC-BUD WROCŁAW Sp. z o.o. PRZEDSIĘBIORSTWO BUDOWNICTWA SPECJALISTYCZNEGO I MELIORACJI Sp. z o.o. SAVEX CONSULTING FINANSE SP. z o.o. Poprzez utworzenie Grupy Kapitałowej znacznie powiększył się potencjał wykonawczy i zakres oferowanych na rynku usług. Obecnie zatrudniamy około 450 wysoko wykwalifikowanych pracowników. Oferujemy bardzo szeroki zakres usług w budownictwie przemysłowym w branży energetycznej, hutniczej, chemicznej, cementowej oraz spożywczej

2 GRUPA KAPITAŁOWA SAVEX S.A. Savex Zgorzelec S.A. kominy przemysłowe-projektowanie, budowa, modernizacje, remonty chłodnie kominowe-projektowanie, remonty, modernizacje urządzeń wewnętrznych burzenie chłodni kominowych chłodnie wentylatorowe, projektowanie, budowa, remonty i modernizacje obiekty przemysłowe, projektowanie i budowa zbiorników i silosów obiekty hydrotechniczne (remonty elektrowni wodnych) PBHP PIEC-BUD Wrocław Sp. z o.o. piece przemysłowe wszelkich typów instalacje technologiczne kominy przemysłowe, wieże, silosy konstrukcje stalowe i obróbka skrawaniem budownictwo przemysłowe kompleksowe projektowanie PBSiM Sp. z o.o. roboty wodno-melioracyjne i hydrotechniczne instalacje wodno-kanalizacyjne instalacje deszczowe drenaże Savex Consulting Finanse Sp. z o.o. prowadzenie spraw kadrowo płacowych czynności doradztwa podatkowego prowadzenie ksiąg rachunkowych, sporządzanie rocznych sprawozdań, roszczenia dochodzone wg prawa polskiego i przed sądami polskimi

3 Wykonawca: SAVEX S.A. ul. Jaworzyńska Legnica Tel Fax CHŁODNIE WENTYLATOROWE I KOMINOWE Referat opracowali: Leszek Hawro Krzysztof Jaskółka

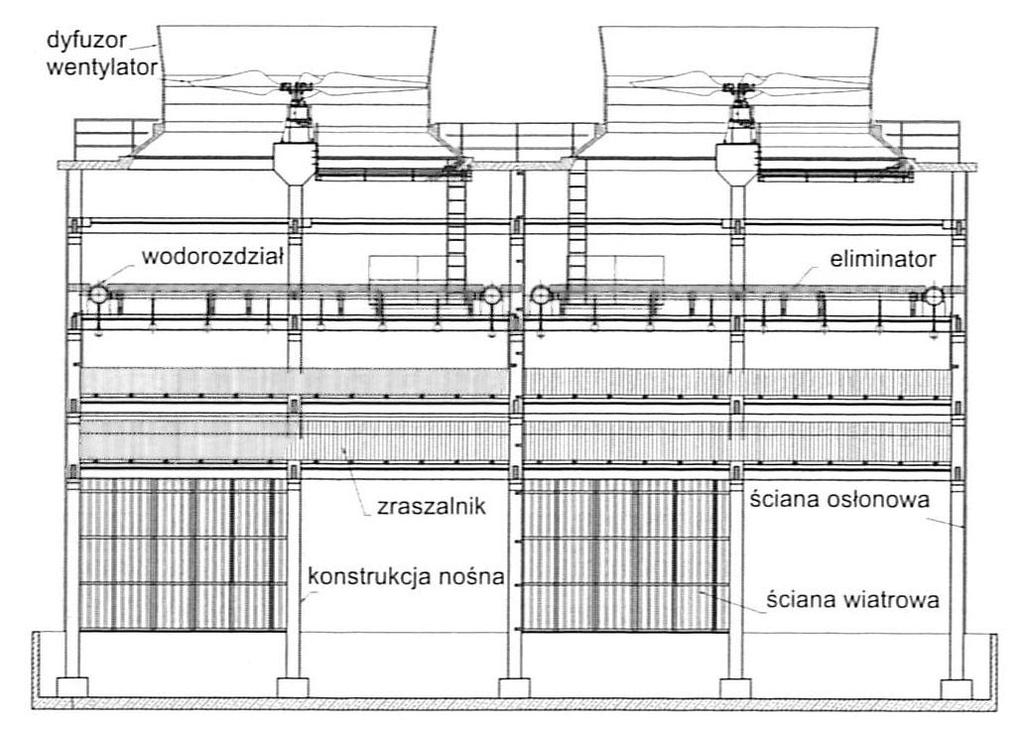

4 METODYKA OCENY SPRAWNOŚCI CHŁODNI WYNTYLATOROWYCH Odpowiednio dobranie parametrów chłodni wentylatorowych powinny być przyjęte na podstawie analizy techniczno-ekonomicznej biorąc pod uwagę określenie stopy zwrotu nakładów poniesionych na inwestycję. Rys. 1. Przekrój przez typową chłodnię wentylatorową

5 Kryteria podejmowania decyzji przy dobieraniu parametrów chłodni Sprawność chłodni zależy od równomiernej pracy na całej powierzchni zraszania, czyli wymiany ciepła pomiędzy rozdeszczoną wodą, a powietrzem przepływającym w przeciwnym kierunku. Wszystkie zakłócenia we wzajemnym oddziaływaniu tych dwóch mediów potrafią znacznie zmniejszyć wydajność chłodni. PODSTAWOWYM PARAMETREM TECHNICZNYM CHŁODNI WENTYLATOROWYCH JEST UZYSKANIE TEMPERATURY WODY OCHŁODZONEJ PRZY OKREŚLONEJ TEMPERATURZE WILGOTNEGO TERMOMETRU Zależność tę określa tzw. krzywa chłodzenia (rys. 2). Stosując regulację obrotów wentylatora, możliwe jest utrzymanie stałej zadanej temperatury wody ochłodzonej w okresie całego roku. Rys. 2. Krzywa chłodzenia chłodni wentylatorowej przy stałej wydajności wentylatora

6 Kryteria podejmowania decyzji przy dobieraniu parametrów chłodni UZYSKANIE TEMPERTAUTY WODY OCHŁODZONEJ ZALEŻY DO KILKU CZYNNIKÓW POWIERZCZNI I PARAMERTÓW ZRASZALNIKA MOCY I SPRAWNOŚCI WENTYLATORA ROZWIĄZAŃ TECHNICZNYCH CHŁODNI W praktyce projektowej obliczenia cieplno przepływowe pozwalają na dokładne zaprojektowanie chłodni w celu osiągnięcia wymaganych parametrów, a efekt uzyskanego schłodzenia można sprawdzić podczas pomiarów gwarancyjnych.

7 Przeprowadzenie analizy techniczno ekonomicznej Określenie optymalnego zakresu realizacji Określenie kosztów inwestycyjnych Określenie kosztów eksploatacyjnych Określenie stopy zwrotu z inwestycji Na potrzeby analizy przyjęto model typowej chłodni dwucelkowej o wymiarach osiowych 10,08x15,12m i parametrach wg tabeli 1 Typ celki Powierzchnia zabudowy celki Obciążenie hydrauliczne Strefa schłodzenia 10,08x15,12 m 150 m m3/h 10K Temperatura wody ochłodzonej <24 ºC Lokalizacja Koszt energii elektrycznej Wrocław 0,53 zł/kwh Ilość godzin pracy na rok 8760 Tabela 1

8 Przeprowadzenie analizy techniczno ekonomicznej Wykres uporządkowanej temperatury dla okolic zakładanej lokalizacji przestawia rys. 3 Rys. 3 Wykres uporządkowany temperatury powietrza dla Wrocławia Wariantowo przyjęto różne typy zaraszalników i sprawności statyczne wentylatorów oraz wentylatorów z regulacją i bez regulacji obrotów. W tabeli 2 przedstawiono rozpatrywane warianty wraz z porównaniem zużycia energii elektrycznej przez wentylator w ciągu roku w przypadku różnych rozwiązać technicznych chłodni, a w tabeli 3 zakres modernizacji w celu doprowadzenia chłodni do wyposażenia technicznego określonego w wariancie 1.

9 Przeprowadzenie analizy techniczno ekonomicznej Tabela 2. Analizowane warianty rozwiązań chłodni. Tabela 3. Zakres modernizacji chłodni w celu uzyskania wyposażenia wg wariantu 1

10 Przeprowadzenie analizy techniczno ekonomicznej Rys 4. Porównanie rocznego kosztu energii elektrycznej i nakładów na modernizację chłodni Rys. 5. Okres zwrotu inwestycji w latach W zależności od parametrów chłodni otrzymujemy różne okresy zwrotu kosztów modernizacji chłodni wentylatorowej (rys. 5)

11 Podsumowanie Zaproponowana metodyka oceny jakości chłodni wentylatorowej i analiza dotycząca obliczenia okresu zwrotu kosztów modernizacji chłodni, biorąc pod uwagę tylko zużycie energii elektrycznej, obejmuje m.in.: inwentaryzację stanu technicznego chłodni, określenie rzeczywistych krzywych chłodzenia chłodni na podstawie istniejących pomiarów ruchowych chłodni lub pomiarów indywidualnych; określenie mocy i zużycia energii elektrycznej wentylatora; uzgodnienie z użytkownikiem wymaganych docelowych parametrów pracy chłodni; przeprowadzenie wariantowej analizy modernizacji chłodni w celu zwiększenia efektywności chłodzenia i zmniejszenia zużycia energii elektrycznej wraz z określeniem kosztów modernizacji; porównanie kosztów modernizacji z kosztami energii elektrycznej wybranego wariantu modernizacji chłodni. określenie okresu zwrotu kosztów modernizacji chłodni.

12 CHŁODNIE WENTYLATOROWE BUDOWA I MODERNIZACJA KOMPLEKSOWA BUDOWA MODERNIZACJA URZĄDZEŃ WEWNĘTRZNYCH REMONT ELEMENTÓW KONSTRUKCYJNYCH

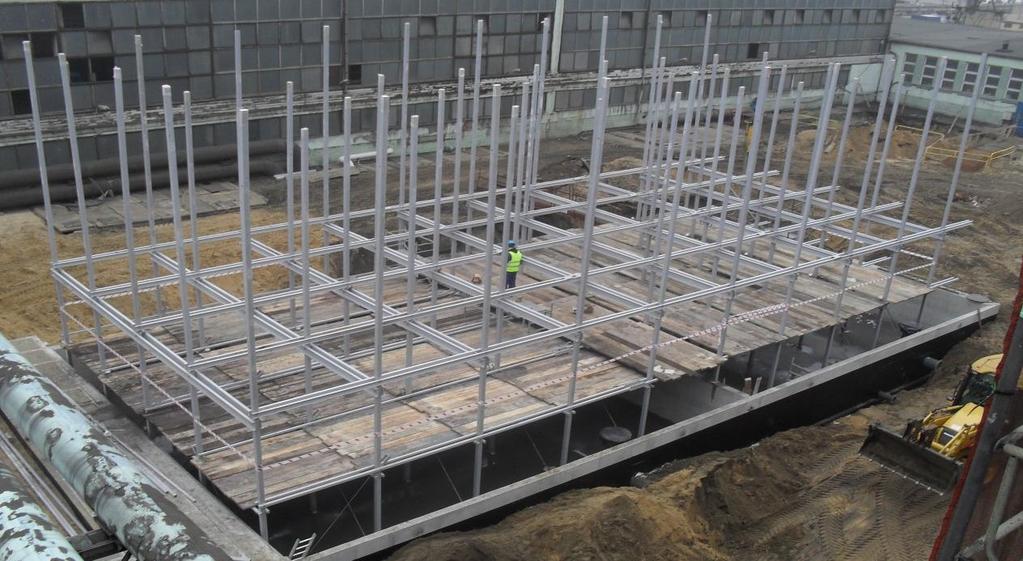

13 CHŁODNIE WENTYLATOROWE BUDOWA I MODERNIZACJA KGHM Głogów budowa chłodni wentylatorowej

14 CHŁODNIE WENTYLATOROWE BUDOWA I MODERNIZACJA KGHM Głogów wyburzenie celki nr 1 i 2

15 CHŁODNIE WENTYLATOROWE BUDOWA I MODERNIZACJA KGHM Głogów odbudowa celki nr 1 i 2

16 CHŁODNIE WENTYLATOROWE BUDOWA I MODERNIZACJA KGHM Głogów remont chłodni wentylatorowej 6-celkowej

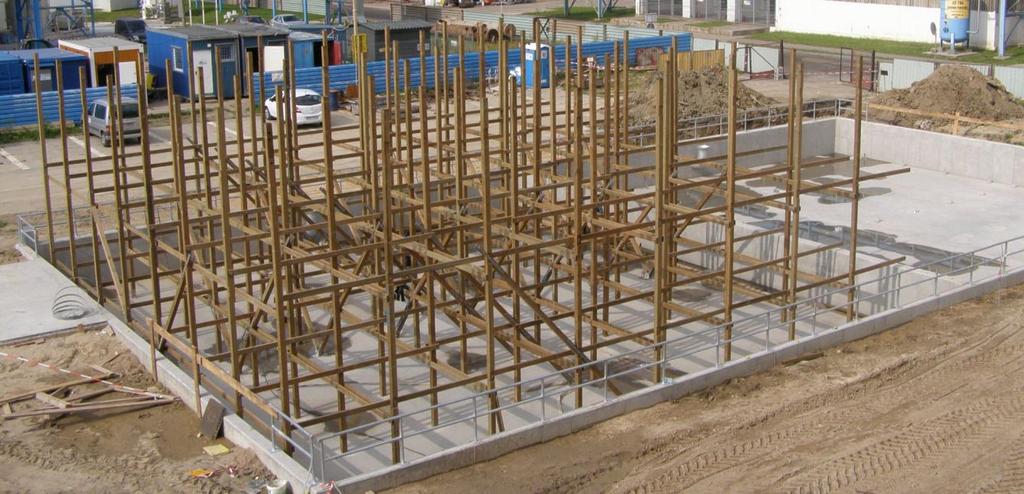

17 CHŁODNIE WENTYLATOROWE BUDOWA I MODERNIZACJA International Paper Kwidzyn budowa chłodni wentylatorowej

18 CHŁODNIE WENTYLATOROWE DANE KONTAKTOWE: SAVEX S.A. ul. Jaworzyńska Legnica Tel Fax Dział Przygotowania Produkcji, Sławomir Kłosowski tel. Karol Antoniszyn, tel ,
