1 OPIS TECHNICZNY Centralny plac rekreacyjno-sportowy dla dzieci i młodzieży Etap I dz. geod. Nr 220/2, Plac Majdanek 13, Stargard 1.0 Dane ogólne 1.1 Nazwa i adres obiektu projektowanego: Centralny plac rekreacyjno-sportowy dla dzieci i młodzieży na działce o nr ewidencyjnym nr 220/2, Plac Majdanek 13, Stargard 1.2 Inwestor oraz jego adres: Gmina Miasto Stargard Szkoła Podstawowa nr 7 im. Astrid Lindgren Plac Majdanek Stargard 1.3 Nazwa i adres jednostki projektowania: Pracownia Projektowa Violet-Arch ul. Szczecińska Stargard 1.4 Imiona i nazwiska projektantów: mgr inż. arch. Wioletta Kmita upr. nr 3/Sz/ Imię i nazwisko osoby sprawdzającej projekt: Obowiązek sprawdzania nie dotyczy niniejszego opracowania ( Prawo Budowlane art. 20 ust. 3). 2.0 Podstawa opracowania: 2.1 Zlecenie Inwestora. 2.2 Wizja lokalna 2.3 Koncepcja obiektu uzgodniona z Inwestorem. 2.4.Obowiązujące normy i przepisy. 3.0 Lokalizacja i opis projektowanego obiektu. Projektowany obiekt, czyli Centralny plac rekreacyjno-sportowy dla dzieci i młodzieży zlokalizowany będzie na działce nr 220/2 na Placu Majdanek 13 w Stargardzie. Projekt zakłada rozbudowę istniejącego, ogrodzonego placu zabaw oraz adaptację istniejącego boiska do koszykówki. Dojście do placu zabaw i boisk możliwe jest bezpośrednio z terenu szkoły. Planowana inwestycja swoim zakresem obejmuje: a) rozbudowę istniejącego placu zabaw montaż urządzeń do zabawy i urządzeń siłowni zewnętrznej oraz elementów małej architektury; wykonanie nawierzchni bezpiecznej z piasku na placu zabaw b) adaptację istniejącego boiska do koszykówki demontaż istniejących koszy i przeniesienie ich na boisko do gry w kosza dla dorosłych nr 2; wyrównanie nawierzchni i wykonanie nawierzchni poliuretanowej na boisku nr 1; montaż 2 nowych koszy do gry w kosza na boisku nr 1;

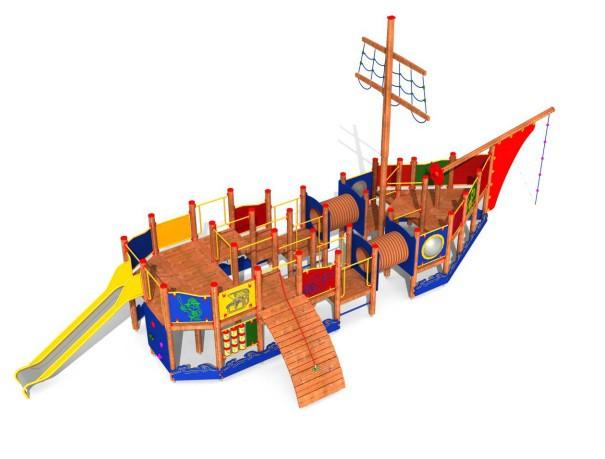

2 4.0. Funkcja zabudowy i zagospodarowania terenu. Założeniem projektu jest stworzenie miejsca rekreacyjnego dla młodzieży i dorosłych, który zapewni bezpieczne warunki do zabawy i wypoczynku. Teren inwestycji zalicza się do Kategorii V - obiekty sportu i rekreacji, jak: stadiony, amfiteatry, skocznie i wyciągi narciarskie, kolejki linowe, odkryte baseny, zjeżdżalnie 5.0 Ochrona konserwatorska Obszar podlega przepisom ochrony konserwatorskiej jest ujęty w Gminnej Ewidencji Zabytków. 6.0 Opis projektowanego zagospodarowania terenu Na działce nr geod. 220/2, zaprojektowano rozbudowę istniejącego placu zabaw oraz adaptację istniejącego boiska do gry w koszykówkę. Planuje się rozbudowę istniejącego placu zabaw o 23 m na odcinku A w kierunku południowym oraz przeznaczenie północnej części pod siłownię zewnętrzną. Z trzech stron, w części południowej projektuje się ogrodzenie z siatki plecionej stalowej powlekanej na słupkach stalowych Φ = 7,6 cm w rozstawie co 210 cm. Wysokość ogrodzenia 200 cm. Projektuje się przeniesienie furtki wejściowej. Dojście do placu zabaw i boisk możliwe jest bezpośrednio z terenu szkoły 6.1.Rozbudowa placu zabaw Planuje się nawierzchnię z piasku, gr. min. 30 cm, ogrodzenie nowej części placu, 2 ławki na stelażu betonowym, 2 kosze na śmieci oraz montaż urządzeń do zabawy. a) Statek Sprzęt przeznaczony jest do użytku dla dzieci w wieku 3-14 lat. dane konstrukcyjno -materiałowe: wymiary obiektu wraz ze strefą bezpieczną 1585x760 cm słupy nośne z rury stalowej okrągłej 11,4 cm. Słupy nośne osadzone na betonowym fundamencie posadowionym min. 80 cm. w gruncie podesty z powierzchnią antypoślizgową dachy, zabezpieczenia panele z HDPE z nafrezowanymi aplikacjami ślizgi zjeżdżalni wykonane ze stali nierdzewnej i kwasoodpornej liny polipropylenowe mm w oprzędzie stalowym elementy drewniane olejowane Max. wysokość upadku 1,20m. Obwód strefy bezpieczeństwa 39,0 m. Pole powierzchni bezpiecznej strefy 75,0 m 2. betonu B15 wys. 40 cm, do 80 cm. p.p.t. zgodnie z instrukcją montażu. b) huśtawka ważka na sprężynie dla dwóch osób Huśtawka wagowa przeznaczona dla dwóch osób w wieku od 3 lat. Łączniki ze stali nierdzewnej. Panele z tworzywa HDPE z czarnym rdzeniem, gr. 19 mm.

3 umieszczone na ruchomej konstrukcji. Zabezpieczenie antykorozyjne elementów stalowych : cynkowanie + farba proszkowa. Fundament prefabrykowane bloczki betonowe zagęszczane w gruncie rodzimym, zgodnie z instrukcją montażu. 291x39 x91 cm (dł. x szer. x wys.) - strefa bezpieczeństwa : 587x300 cm -wysokość swobodnego upadku 70 cm -strefa upadku: 610 x 360 cm -zakres wiekowy: 3-14 lat Urządzenie zgodne z Normami Europejskimi EN , EN , PN-EN c) karuzela tarczowa z siedziskami otwarta Karuzela z zamkniętym wirującym podestem wyposażona w stanowiska siedzące. Konstrukcja karuzeli wykonana ze stali, ocynkowana, malowana farbami poliestrowymi. Słup nośny wykonany z rury stalowej okrągłej o przekroju 114,3 mm. Część obrotowa ułożyskowana. Siedziska z HDPE. Platforma pokryta aluminiową blachą ryflowaną. Zakotwienie w gruncie, na stelażu zagęszczanym, do 50 cm. p.p.t. zgodnie z instrukcją montażu. Φ = 150 cm ; 78 cm (średnica ; wys.) -wysokość swobodnego upadku 48 cm -strefa bezpieczeństwa: średnica 550 cm,obwód 17.5 m -zakres wiekowy: 3-14 lat Urządzenie zgodne z Normami Europejskimi EN , EN , PN- EN d) huśtawka podwójna metalowa z siedziskiem,,bocianie gniazdo'' Konstrukcja huśtawki wykonana ze stali cynkowanej malowanej proszkowo. Słupy nośne i belka huśtawki z rury stalowej okrągłej 60,3 mm. Elementy metalowe ze stali potrójnie zabezpieczonej antykorozyjnie poprzez cynkowanie i malowanie proszkowe powłoką poliestrową. Duża odporność na warunki atmosferyczne i promieniowanie UV. Siedzisko huśtawki z lin polipropylenowych na oplocie stalowym. Zakotwienie w gruncie. W przygotowanym wykopie wylać fundament betonowy z betonu B15, do 80 cm. p.p.t. zgodnie z instrukcją montażu. 371x157 x235 cm (dł. x szer. x wys.) -wysokość swobodnego upadku 130 cm -strefa bezpieczeństwa: 371 x 730 cm -zakres wiekowy: od 3 lat Urządzenie zgodne z Normami Europejskimi PN-EN , PN- EN , 6.2.Siłownia zewnętrzna Planuje się montaż 6 urządzeń siłowni zewnętrznej. Siłownię planuje się usytuować w odległości 3 m. od ogrodzenia placu zabaw od str. północnej. Nawierzchnia istniejąca - trawiasta.

4 a) biegacz wolnostojący Funkcja biegacza: Wzmacnia mięśnie bioder, barków oraz ramion, wzmacnia również stawy, rozciąga mięśnie rąk i nóg. Poprawa wydolność serca i płuc Urządzenie przeznaczone dla osób powyżej 14 roku życia. Sprzęt do użytku publicznego. Zestaw wykonany jest z grubej stali w celu zapewnienia maksymalnej trwałości. Wszystkie części metalowe są cynkowane i malowane proszkowymi farbami poliestrowymi. Konstrukcja : główne elementy stalowe wykonane z profili zamkniętych o gr. ścianki 3,2 mm. Podstopnice ze stali nierdzewnej. betonu C16/20 wys. 25 cm, do 80 cm. p.p.t. zgodnie z instrukcją montażu. Kolorystyka: srebrny, niebieski. Niniejsze urządzenie nie może być traktowane jako zabawka 138,5x69,5 cm x 177 (dł. x szer.). -strefa bezpieczeństwa: 440 x 455 cm Urządzenie zgodne z Normami Europejskimi PN- EN :2009,DIN 79000:2012 b) drabinka pojedyncza na pylonie Funkcja drabinki: wzmocnienie mięśni pleców i barków oraz kończyn górnych. Poprawa wydolności serca i płuc. Urządzenie nie może być traktowane jako zabawka. Przed przystąpieniem do ćwiczeń należy zapoznać się z instrukcją wykonywania ćwiczeń na urządzeniu. Liczba osób mogących jednocześnie przebywać na urządzeniu nie powinna przekraczać 1. Wszystkie części metalowe są cynkowane i malowane proszkowymi farbami poliestrowymi. Kolorystyka: srebrny, niebieski. Konstrukcja: główne elementy stalowe wykonane z profili zamkniętych o gr. ścianki 3,2 mm. Pylon z 2 rur 114,3 mm przyspawanych do stalowych podstaw z blachy 8 mm i połączonych ze sobą 2 płytami montażowymi betonu C16/20 wys. 25 cm, do 80 cm. p.p.t..zgodnie z instrukcją montażu.

5 95x75,5 x205 cm (dł. x szer. x wys.). -strefa bezpieczeństwa: 440 x 391 cm Urządzenie zgodne z Normami Europejskimi PN-EN :2009,DIN 79000:2012 c) koła Tai Chi małe Funkcja kół: Wzmacnia mięśnie barków, pozytywnie wpływa na stawy barkowe i łokciowe oraz nadgarstki Urządzenie przeznaczone dla osób powyżej 14 roku życia. Sprzęt do użytku publicznego. Konstrukcja : główne elementy stalowe wykonane z profili zamkniętych o gr. ścianki 3,2 mm. Pylon z 2 rur 114,3 mm przyspawanych do stalowych podstaw z blachy 8 mm i połączonych ze sobą 2 płytami montażowymi betonu C16/20 wys. 25 cm, do 80 cm. p.p.t. zgodnie z instrukcją montażu. Wszystkie części metalowe są cynkowane i malowane proszkowymi farbami poliestrowymi. Kolorystyka: srebrny, niebieski. Niniejsze urządzenie nie może być traktowane jako zabawka. 104x63,5 x205 cm (dł. x szer.x wys.). -strefa bezpieczeństwa: 412 x 381 cm Urządzenie zgodne z Normą Europejską PN-EN 16630: d) orbitrek wolnostojący Funkcja orbitreka: Wzmocnienie mięśni górnej i dolnej części nóg, pośladki, mięśnie brzucha, klatki piersiowej, grzbietu, obręczy barkowej i ramion. Poprawa wydolności serca i płuc Urządzenie nie może być traktowane jako zabawka. Przed przystąpieniem do ćwiczeń należy zapoznać się z instrukcją wykonywania ćwiczeń na urządzeniu. Liczba osób mogących jednocześnie przebywać na urządzeniu nie powinna przekraczać 1.

6 Wszystkie części metalowe są cynkowane i malowane proszkowymi farbami poliestrowymi. Kolorystyka: srebrny, niebieski. Konstrukcja: główne elementy stalowe wykonane z profili zamkniętych o gr. ścianki 3,2 mm. Pylon z 2 rur 114,3 mm przyspawanych do stalowych podstaw z blachy 8 mm i połączonych ze sobą 2 płytami montażowymi betonu C16/20 wys. 25 cm, do 80 cm. p.p.t. zgodnie z instrukcją montażu. 190x80x 205cm -strefa bezpieczeństwa: 350 x 594 cm Urządzenie zgodne z Normami Europejskimi PN-EN :2009, DIN 79000:2012 e) rowerek wolnostojący Funkcja rowerka: Wzmocnienie mięśni bioder, barków oraz ramion, wzmocnienie stawów. Rozciąga mięśnie rąk i nóg. Poprawa wydolności serca oraz płuc. Urządzenie nie może być traktowane jako zabawka. Przed przystąpieniem do ćwiczeń należy zapoznać się z instrukcją wykonywania ćwiczeń na urządzeniu. Liczba osób mogących jednocześnie przebywać na urządzeniu nie powinna przekraczać 1. Urządzenie dostępne dla wszystkich grup wiekowych. Wszystkie części metalowe są cynkowane i malowane proszkowymi farbami poliestrowymi. Kolorystyka: srebrny, niebieski. główne elementy stalowe wykonane z profili zamkniętych o gr. ścianki 3,2 mm. Pylon z 2 rur 114,3 mm przyspawanych do stalowych podstaw z blachy 8 mm i połączonych ze sobą 2 płytami montażowymi. Siedzisko ze stali nierdzewnej. betonu C16/20 wys. 25 cm, do 80 cm. p.p.t. zgodnie z instrukcją montażu. 112x74x183cm (dł. x szer. x wys.) -strefa bezpieczeństwa: 374 x 513 cm Urządzenie zgodne z Normami Europejskimi PN-EN :2009, DIN 79000:2012 f) twister

7 Funkcja twistera: Wzmacnia stawy biodrowe, wzmacnia mięśnie brzucha, poprawia koordynację ruchową. Poprawa wydolności serca i płuc Urządzenie nie może być traktowane jako zabawka. Przed przystąpieniem do ćwiczeń należy zapoznać się z instrukcją wykonywania ćwiczeń na urządzeniu. Liczba osób mogących jednocześnie przebywać na urządzeniu nie powinna przekraczać 2. Wszystkie części metalowe są cynkowane i malowane proszkowymi farbami poliestrowymi. Kolorystyka: srebrny, niebieski. Konstrukcja : główne elementy stalowe wykonane z profili zamkniętych o gr. ścianki 3,2 mm. Pylon z 2 rur 114,3 mm przyspawanych do stalowych podstaw z blachy 8 mm i połączonych ze sobą 2 płytami montażowymi. Podest ze stali nierdzewnej. betonu C16/20 wys. 25 cm, do 80 cm. p.p.t. zgodnie z instrukcją montażu. 101x74x 183 cm (dł. x szer x wys.). -strefa bezpieczeństwa: 369 x 490 cm Urządzenie zgodne z Normą Europejską PN- EN 16630: Usytuowanie urządzeń i stref bezpieczeństwa pokazano w dokumentacji rysunkowej na rysunku zagospodarowania terenu. Ponadto wewnątrz placu zabaw należy ustawić: ławki na stelażu betonowym, bez oparcia szer. 40cm, wysokość siedziska 42cm, długość 180cm ; z siedziskiem z drewna zabezpieczonego impregnatami; przykręcone do fundamentów betonowych ustawionych w podłożu nieutwardzonym zgodnie z instrukcją montażu. 2 szt. kosz wolnostojący betonowy o poj. 40 l. Wys.60 cm, średnica 49 cm, - 2 szt. 6.3.Boisko do kosza

8 Na boisku nr 1 planuje się wyrównanie nawierzchni asfaltowej i wykonanie nawierzchni poliuretanowej oraz montaż 2 nowych koszy do gry w kosza dla dorosłych. Pochylenie płyty w kierunku odwodnienia liniowego 0,5 % Planuje się przeniesienie istniejących koszy do gry w kosza dla dorosłych z boiska nr 1 na boisko nr 2, znajdujące się za dużym boiskiem do gry w futbol Kosz do gry w koszykówkę dla dorosłych Zestaw do gry w koszykówkę przeznaczony do użytkowania na zewnątrz. Wymiary : szer. 1,21 m., dł. 1,7 m., h=3,75 m. Kosz na poziomie 3,04 m. Słup wykonany z giętej rury zabezpieczonej antykorozyjnie farbą proszkową. Tablica z HDPE. Obręcze z łańcuchem cynkowane. Posadowienie urządzenia na poziomie 80 cm poniżej poziomu terenu, fundament betonowy wylewany ze zbrojeniem zgodnie z instrukcją montażu. Usytuowanie urządzeń pokazano w dokumentacji rysunkowej na rysunku zagospodarowania terenu. 7. Projektowane nawierzchnie: - nawierzchnia z piasku gr. 30 cm 267,35 m 2 - zieleń - trawnik 100,65 m 2 długość nowego ogrodzenia z siatki plecionej stalowej powlekanej na słupkach stalowych Φ = 7,6 cm obsadzonych w gruncie i obetonowanych, w rozstawie co 210 cm, h= 200 cm : 62,00 m boisko do gry w kosza nr 1: 448 m 2 -nawierzchnia poliuretanowa - w kolorze czerwonym i zielonym (brzeg), z wymalowanymi białymi liniami. Nawierzchnia zaprojektowana na podłożu istniejącym. Nawierzchnia składa się z dolnej warstwy gr. 35 mm stabilizującej syntetyczno -mineralnej, środkowa warstwa amortyzująca wykonana jest na bazie mieszanki kleju poiluretanowego oraz granulatu SBR. Górna warstwa użytkowa gr. ok. 3 mm, to mieszanka kleju poliuretanowego i granulatu EPDM naniesiona metodą podwójnego natrysku. Projektuje się odwodnienie liniowe z polimerobetonu 10x10 cm na teren zielony o uformowanym spadku 0,5 % (warstwa wyrównawcza SBR gr. 4 cm) dla boiska nr 1 8. Oddziaływanie inwestycji Zakres oddziaływania inwestycji zamyka się w granicach własnej działki nr geod. 220/2, w Stargardzie. Inwestycja nie wpływa negatywnie na środowisko. Rozporządzenie Ministra Infrastruktury z dn. 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowania- Dziennik Ustaw nr 75, pozycja 690 z późniejszymi zmianami. 9. Ochrona Ochrona przed hałasem i drganiami

9 Obiekt został zaprojektowany tak, aby poziom hałasu nie stanowił zagrożenia dla zdrowia ludzi. Ochrona środowiska i wód gruntowych Projektowane rozwiązania nie zagrażają środowisku oraz wodom gruntowym. Wody opadowe z projektowanego obiektu są odprowadzone na teren inwestycji, bez naruszania praw osób trzecich. Emisja gazów nie dotyczy Oddziaływanie obiektu i zagospodarowania działki na tereny i obiekty sąsiadujące Obiekt i zagospodarowanie działki nie wpływa negatywnie na tereny sąsiednie jaki i obiekty sąsiadujące. UWAGA! Opracowanie wykonano zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej; Wszelkie prace budowlane i rzemieślnicze wykonać zgodnie ze sztuką budowlaną i pod nadzorem technicznym; W czasie wykonywania robót budowlanych nie ujęte w projekcie szczegóły realizować zgodnie z warunkami technicznymi i zasadami wiedzy technicznej; Roboty budowlane należy prowadzić zgodnie z projektem, specyfikacją techniczną wykonania i odbioru robót oraz zasadami BHP (szczegółowe wymagania zawarte są w RMI z dnia 23 czerwca 2003r. Dz. U. Nr 120, poz. 1126); Wszystkie materiały budowlane użyte do budowy powinny posiadać odpowiednie, aktualne atesty PZH i ITB dopuszczające ich zastosowanie oraz certyfikaty bezpieczeństwa ze znakiem B"; Sprzęt rekreacyjny powinien być wykonany z bezpiecznych i trwałych materiałów, powinien być zgodny z Europejskimi i Polskimi Normami DIN 79000: i PN-EN 16630:2015 w nawiązaniu do normy PN-EN :2009, oraz PN-EN 1176(1-7) i PN-EN 1177 i posiadać certyfikaty zgodności z warunkami bezpieczeństwa określonymi w szczególności w przepisach w sprawie bezpieczeństwa i higieny w publicznych i niepublicznych szkołach i placówkach; Wszystkie wymiary do dokładnego ustalenia na budowie; Zmiany wprowadzone do projektu w trakcie realizacji obiektu każdorazowo uzgadniać z projektantem w ramach nadzoru autorskiego. (W przypadku wątpliwości lub niejasności należy odpowiednio niezwłocznie zwrócić się z zapytaniem do projektanta lub/i do dostawcy określonego systemu/materiałów); Materiały i wyposażenie placu zabaw muszą posiadać deklaracje zgodności wyrobu jednostkowego zgodnie z ustawą o materiałach budowlanych Przed odbiorem końcowym należy przedstawić Inwestorowi komplet certyfikatów PZH i załączyć je do dokumentacji odbiorowej; Opracowała: mgr inż. arch. Wioletta Kmita upr. nr 3/Sz/2001
