1 7000 Urządzenie testujące Wszystkie testy statyczne i dynamiczne wykonywane są przez 7000 w pełni automatycznie. Sterowane nowym oprogramowaniem testy przeprowadzone są intuicyjnie. Wygoda i prędkość gwarantują użytkownikom wysoką wydajność. W PEŁNI AUTOMATYCZNE TESTY STATYCZNE I DYNAMICZNE PEŁNE SPEKTRUM TESTÓW (NP. APARATY NURKOWE) ERGONOMICZNE I ELASTYCZNE PRZYŁĄCZA CIŚNIENIOWE MIKROFON ELASTYCZNY OKREŚLA PUNKT ZAŁĄCZENIA OSTRZEŻENIA O NISKIM CIŚNIENIU INTUICYJNE OPROGRAMOWANIE Z KOMPLEKSOWYM ZARZĄDZANIEM SPRZĘTEM D _A D _S SPRAWDZONE W PRAKTYCE, KOM- PLETNE ROZWIĄZANIE DO INTENSY- WNEGO UŻYCIA Niezawodny sprzęt ochrony osobistej to podstawowe wymaganie skutecznych jednostek straży pożarnej. 7000, najbardziej zaawansowany produkt z szerokiej oferty sprzętu testującego Dräger, jest niezbędnym elementem wyposażenia nowoczesnych warsztatów sprzętu oddechowego charakteryzujących się duży przepływem pracy. To w pełni zautomatyzowane i sterowane komputerem urządzenie testujące zapewnia pełne spektrum testów statycznych i dynamicznych sprzętu ochrony dróg oddechowych jednocześnie wspomagając wykonywane przez użytkownika odpowiedzialne zadania maksymalnym stopniem wygody to urządzenie spełniające wysokie standardy jakości technicznej, zaprojektowane w bliskiej współpracy z technikami serwisowymi i dostosowane do ich potrzeb. KOMPLEKSOWE OPCJE TESTÓW W MODULARNYCH ROZSZERZENIACH Dräger stworzył modularny projekt zapewniający odpowiednie rozwiązanie dla każdego warsztatu sprzętu ochrony dróg oddechowych dostępny jest w czterech wersjach, z których każda umożliwia przeprowadzenie testów sprawności i szczelności masek pełnotwarzowych, kombinezonów gazoszczelnych, wężowego sprzętu oddechowego i aparatów oddechowych

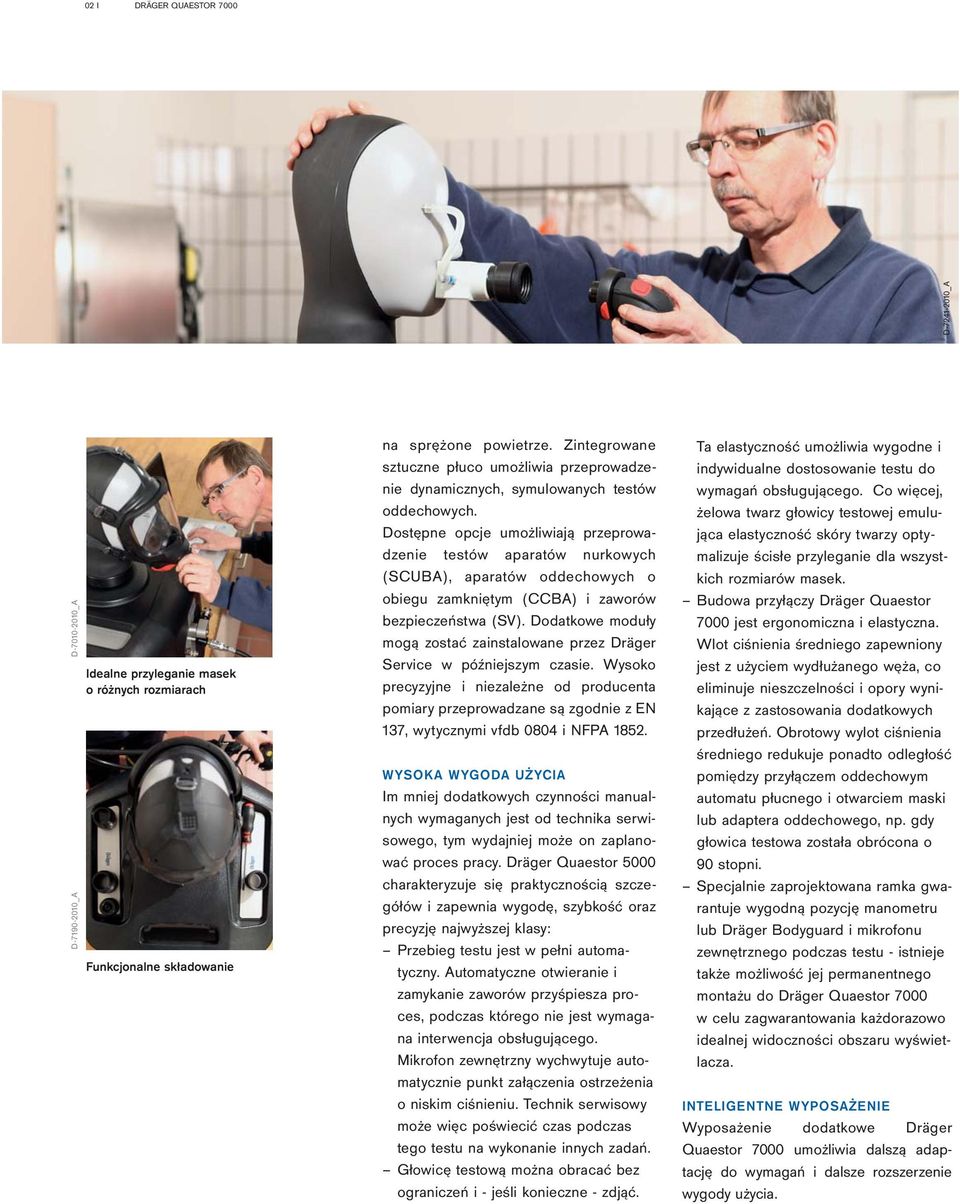

2 02 I DRÄGER QUAESTOR 7000 D _A D _A D _A Idealne przyleganie masek o różnych rozmiarach Funkcjonalne składowanie na sprężone powietrze. Zintegrowane sztuczne płuco umożliwia przeprowadzenie dynamicznych, symulowanych testów oddechowych. Dostępne opcje umożliwiają przeprowadzenie testów aparatów nurkowych (SCUBA), aparatów oddechowych o obiegu zamkniętym (CCBA) i zaworów bezpieczeństwa (SV). Dodatkowe moduły mogą zostać zainstalowane przez Dräger Service w późniejszym czasie. Wysoko precyzyjne i niezależne od producenta pomiary przeprowadzane są zgodnie z EN 137, wytycznymi vfdb 0804 i NFPA WYSOKA WYGODA UŻYCIA Im mniej dodatkowych czynności manualnych wymaganych jest od technika serwisowego, tym wydajniej może on zaplanować proces pracy charakteryzuje się praktycznością szczegółów i zapewnia wygodę, szybkość oraz precyzję najwyższej klasy: Przebieg testu jest w pełni automatyczny. Automatyczne otwieranie i zamykanie zaworów przyśpiesza proces, podczas którego nie jest wymagana interwencja obsługującego. Mikrofon zewnętrzny wychwytuje automatycznie punkt załączenia ostrzeżenia o niskim ciśnieniu. Technik serwisowy może więc poświecić czas podczas tego testu na wykonanie innych zadań. Głowicę testową można obracać bez ograniczeń i - jeśli konieczne - zdjąć. Ta elastyczność umożliwia wygodne i indywidualne dostosowanie testu do wymagań obsługującego. Co więcej, żelowa twarz głowicy testowej emulująca elastyczność skóry twarzy optymalizuje ścisłe przyleganie dla wszystkich rozmiarów masek. Budowa przyłączy 7000 jest ergonomiczna i elastyczna. Wlot ciśnienia średniego zapewniony jest z użyciem wydłużanego węża, co eliminuje nieszczelności i opory wynikające z zastosowania dodatkowych przedłużeń. Obrotowy wylot ciśnienia średniego redukuje ponadto odległość pomiędzy przyłączem oddechowym automatu płucnego i otwarciem maski lub adaptera oddechowego, np. gdy głowica testowa została obrócona o 90 stopni. Specjalnie zaprojektowana ramka gwarantuje wygodną pozycję manometru lub Dräger Bodyguard i mikrofonu zewnętrznego podczas testu - istnieje także możliwość jej permanentnego montażu do 7000 w celu zagwarantowania każdorazowo idealnej widoczności obszaru wyświetlacza. INTELIGENTNE WYPOSAŻENIE Wyposażenie dodatkowe Dräger Quaestor 7000 umożliwia dalszą adaptację do wymagań i dalsze rozszerzenie wygody użycia.

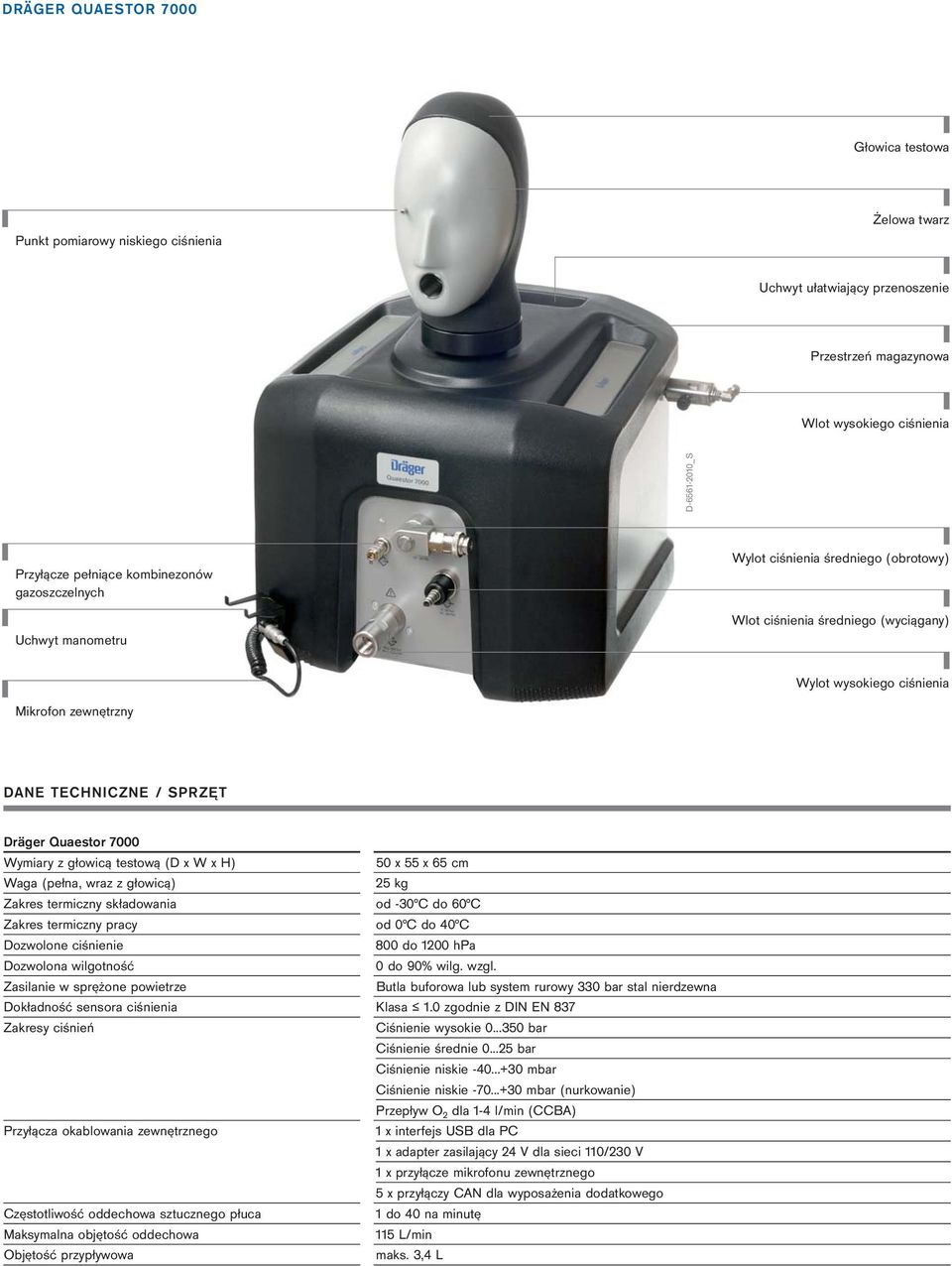

3 DRÄGER QUAESTOR 7000 Głowica testowa Punkt pomiarowy niskiego ciśnienia Żelowa twarz Uchwyt ułatwiający przenoszenie Przestrzeń magazynowa Wlot wysokiego ciśnienia D _S Przyłącze pełniące kombinezonów gazoszczelnych Uchwyt manometru Wylot ciśnienia średniego (obrotowy) Wlot ciśnienia średniego (wyciągany) Wylot wysokiego ciśnienia Mikrofon zewnętrzny DANE TECHNICZNE / SPRZĘT 7000 Wymiary z głowicą testową (D x W x H) 50 x 55 x 65 cm Waga (pełna, wraz z głowicą) 25 kg Zakres termiczny składowania od -30 C do 60 C Zakres termiczny pracy od 0 C do 40 C Dozwolone ciśnienie 800 do 1200 hpa Dozwolona wilgotność 0 do 90% wilg. wzgl. Zasilanie w sprężone powietrze Butla buforowa lub system rurowy 330 bar stal nierdzewna Dokładność sensora ciśnienia Klasa 1.0 zgodnie z DIN EN 837 Zakresy ciśnień Ciśnienie wysokie bar Ciśnienie średnie bar Ciśnienie niskie mbar Ciśnienie niskie mbar (nurkowanie) Przepływ O 2 dla 1-4 l/min (CCBA) Przyłącza okablowania zewnętrznego 1 x interfejs USB dla PC 1 x adapter zasilający 24 V dla sieci 110/230 V 1 x przyłącze mikrofonu zewnętrznego 5 x przyłączy CAN dla wyposażenia dodatkowego Częstotliwość oddechowa sztucznego płuca 1 do 40 na minutę Maksymalna objętość oddechowa 115 L/min Objętość przypływowa maks. 3,4 L

4 I 04 ZAKRES FUNKCJI / INFORMACJE ZAMÓWIENIOWE 7000 Standard Sterowany z użyciem PC, w pełni automatyczny system do testowania masek pełnotwarzowych, kombinezonów gazoszczelnych, wężowego sprzętu oddechowego i aparatów powietrznych na sprężone powietrze R CCBA Sterowany z użyciem PC, w pełni automatyczny system do testowania masek pełnotwarzowych, kombinezonów gazoszczelnych, aparatów wężowych i aparatów o obiegu zamkniętym R WYPOSAŻENIE ZAWARTE W ZAKRESIE DOSTAWY 7000 Scuba Sterowany z użyciem PC, w pełni automatyczny system do testowania masek pełnotwarzowych, kombinezonów gazoszczelnych, aparatów wężowych, aparatów o obiegu zamkniętym i aparatów nurkowych R Complete Sterowany z użyciem PC, automatyczny system do masek pełnotwarz., kombinezonów gazoszczelnych, sprzętu wężowego, aparatów powietrznych (także zaworów bezpieczeństwa przy reduktorze ciśnienia), aparatów o obiegu zamkniętym i aparatów nurkowych. R D _S D _S D _S D _S D _S D _S Oprogramowanie do obsługi stanowiska testującego oraz zarządzania sprzętem Przyłącza wysokiego ciśnienia (wolot: rura 8 mm; wylot: 300 bar G 5/8) Mikrofon zewnętrzny z przewodem spiralnym, do automatycznej detekcji punktu wyzwolenia ostrzeżenia o niskim ciśnieniu Okablowanie zasilające i komunikacyjne WYMAGANE DO PRACY: D _S D _S D _S D _S D _S Ramka do montażu stołowego Uchwyt manometru lub Dräger Bodyguard PC spełniający poniższe parametry: Procesor 1.6 GHz lub lepszy, RAM 2 GB lub więcej, przestrzeń na dysku twardym: min. 500 MB, napęd CD lub DVD, monitor o rozdzielczości przynajmniej 1024 x 768, Windows XP Professional Service Pack 3, port USB WYPOSAŻENIE OPCJONALNE D Dräger QSI-Box Do tłumienia dźwięku ostrzeżenia o niskim ciśnieniu R Adapter maska/hełm Uchwyt mocowany do głowicy dla wszystkich kombinacji maska/hełm Dräger R Stojak do aparatów powietrznych Utrzymuje aparat powietrzny w pozycji pionowej podczas testów R Adapter oddechowy Umożliwia przeprowadzenie testów szczelności zgodnie z vfdb 0408 AG Wąż do kombinezonów gazoszczelnych Niezbędny do testowania kombinezonów gazoszczelnych R Bezprzewodowy czytnik kodów kreskowych AG Przewodowy czytnik kodów kreskowych AG Etykiety z kodami kreskowymi (na życzenie) Czytnik transpondera Transponder (na życzenie) Drägerware central workshop compact Drägerware central workshop advanced

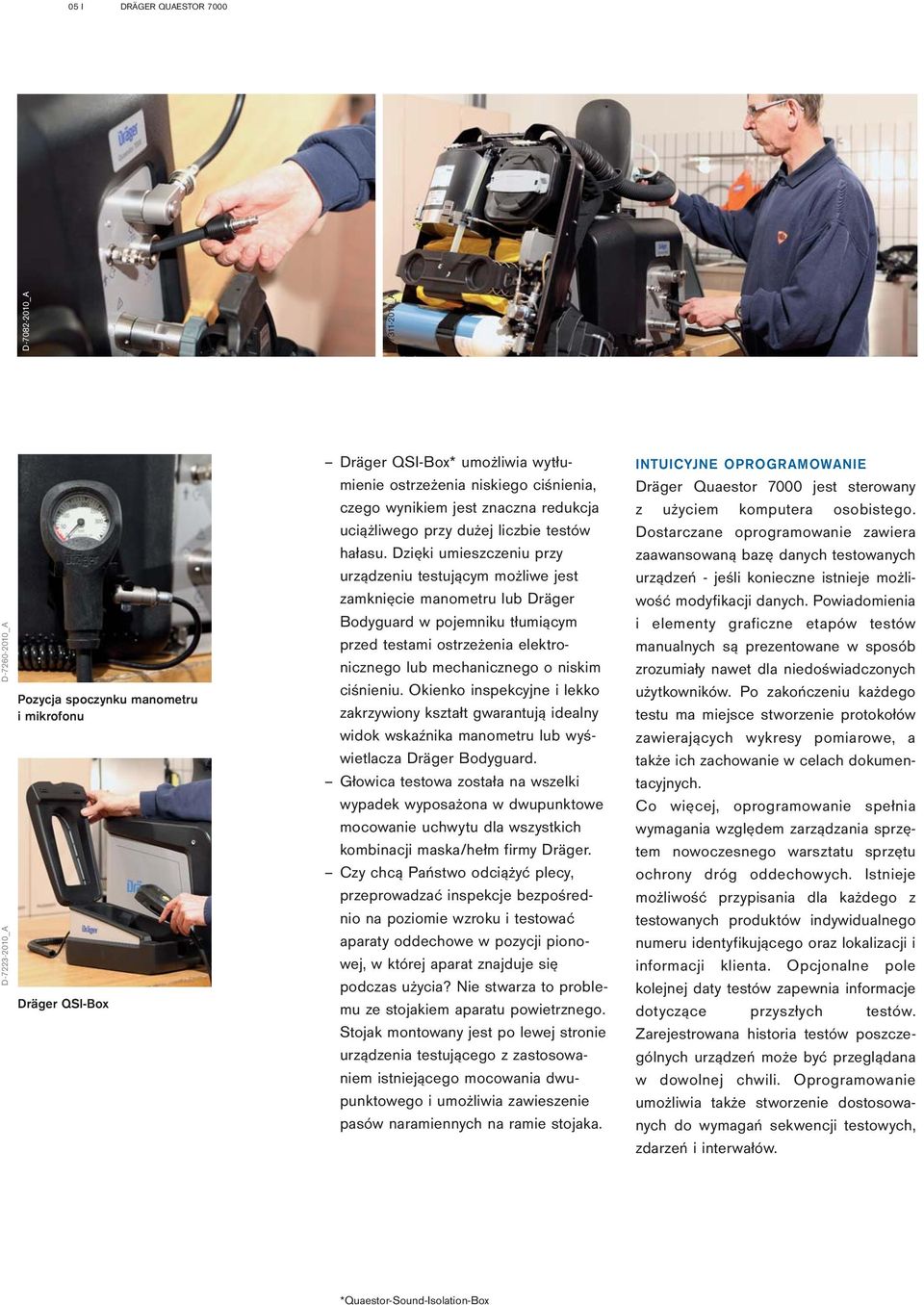

5 05 I DRÄGER QUAESTOR 7000 D _A D _A D _A D _A Pozycja spoczynku manometru i mikrofonu Dräger QSI-Box Dräger QSI-Box* umożliwia wytłumienie ostrzeżenia niskiego ciśnienia, czego wynikiem jest znaczna redukcja uciążliwego przy dużej liczbie testów hałasu. Dzięki umieszczeniu przy urządzeniu testującym możliwe jest zamknięcie manometru lub Dräger Bodyguard w pojemniku tłumiącym przed testami ostrzeżenia elektronicznego lub mechanicznego o niskim ciśnieniu. Okienko inspekcyjne i lekko zakrzywiony kształt gwarantują idealny widok wskaźnika manometru lub wyświetlacza Dräger Bodyguard. Głowica testowa została na wszelki wypadek wyposażona w dwupunktowe mocowanie uchwytu dla wszystkich kombinacji maska/hełm firmy Dräger. Czy chcą Państwo odciążyć plecy, przeprowadzać inspekcje bezpośrednio na poziomie wzroku i testować aparaty oddechowe w pozycji pionowej, w której aparat znajduje się podczas użycia? Nie stwarza to problemu ze stojakiem aparatu powietrznego. Stojak montowany jest po lewej stronie urządzenia testującego z zastosowaniem istniejącego mocowania dwupunktowego i umożliwia zawieszenie pasów naramiennych na ramie stojaka. INTUICYJNE OPROGRAMOWANIE 7000 jest sterowany z użyciem komputera osobistego. Dostarczane oprogramowanie zawiera zaawansowaną bazę danych testowanych urządzeń - jeśli konieczne istnieje możliwość modyfikacji danych. Powiadomienia i elementy graficzne etapów testów manualnych są prezentowane w sposób zrozumiały nawet dla niedoświadczonych użytkowników. Po zakończeniu każdego testu ma miejsce stworzenie protokołów zawierających wykresy pomiarowe, a także ich zachowanie w celach dokumentacyjnych. Co więcej, oprogramowanie spełnia wymagania względem zarządzania sprzętem nowoczesnego warsztatu sprzętu ochrony dróg oddechowych. Istnieje możliwość przypisania dla każdego z testowanych produktów indywidualnego numeru identyfikującego oraz lokalizacji i informacji klienta. Opcjonalne pole kolejnej daty testów zapewnia informacje dotyczące przyszłych testów. Zarejestrowana historia testów poszczególnych urządzeń może być przeglądana w dowolnej chwili. Oprogramowanie umożliwia także stworzenie dostosowanych do wymagań sekwencji testowych, zdarzeń i interwałów. *Quaestor-Sound-Isolation-Box
