1 Silent Tools TM Produktywna obróbka z użyciem smukłych narzędzi

2 Koncentracja na ograniczeniu drgań Podatność na drgania stanowi stałe zagrożenie dla produktywności i bezpieczeństwa obróbki, szczególnie podczas obróbki na długich wysięgach lub obróbki głębokich kieszeni. Aby uniknąć tego problemu, można rozważyć zmniejszanie parametrów skrawania, takich jak głębokość skrawania, prędkość lub posuw, ale zazwyczaj takie działania mają negatywny wpływ na produktywność. Bardziej produktywnym rozwiązaniem jest zastosowanie narzędzi Silent Tools. Silent Tools to wyjątkowa gama narzędzi skrawających i adapterów tokarskich, frezarskich i wytaczarskich, które umożliwiają dotarcie do trudno dostępnych miejsc i posiadają we wnętrzu korpusu moduł tłumiący dla zminimalizowania drgań. W przypadku obrabiania przedmiotów wymagających stosowania wydłużonych zespołów narzędziowych, narzędzia Silent Tools mogą być jedynym rozwiązaniem zapewniającym produktywną obróbkę. Narzędzia Silent Tools są jednak czymś więcej niż tylko rozwiązaniem konkretnego problemu, mogą być także stosowane w celu uzyskania znacznej poprawy produktywności podczas obróbki na krótszych wysięgach. Poznaj zalety cichej obróbki!

3 Zalety narzędzi Silent ToolsTM Większe bezpieczeństwo obróbki Niższa chropowatość powierzchni Poprawa produktywności Niski koszt jednostkowy Różnica pomiędzy narzędziami bez tłumienia i z tłumieniem drgań. Wewnątrz narzędzia znajduje się wstępnie zestrojony moduł tłumiący zawierający ciężki element o dużej gęstości podparty sprężystymi gumowymi pierścieniami. Gdy drgania rosną, energia kinetyczna jest pochłaniana przez moduł tłumiący. Prowadzi to do wygaszania drgań i dużego wzrostu produktywności. Toczenie wewnętrzne trzpienia. Maksymalny wysięg z adapterami Silent Tools o przekroju eliptycznym. CoroTurn SL z adapterem tokarskim Silent Tools. Frezowanie walcowo-czołowe za pomocą CoroMilll 490. Frezowanie tytanowej belki podwozia lotniczego za pomocą frezu CoroMill 390.

4 Narzędzia tokarskie Silent Tools TM Bezpieczne i produktywne toczenie Adaptery tokarskie Silent Tools Toczenie wewnętrzne to rodzaj obróbki bardzo podatny na powstawanie drgań. Aby uzyskać najlepszą stabilność i dokładność, kluczowe jest zastosowanie wytaczaka o możliwie największym przekroju i jak najmniejszym wysięgu. Wybór właściwego adaptera tokarskiego ma duży wpływ na wyniki ekonomiczne produkcji. Adaptery tokarskie Silent Tools doskonale nadają się do uzyskiwania dobrych wyników podczas toczenia na wysięgach od 4 do 14 x średnica wytaczaka i dostępne są jako rozwiązania standardowe dla zakresu średnic mm ( cala). Łatwa do wymiany głowica oraz stabilne i wytrzymałe złącze sprawiają, że system modułowy CoroTurn SL jest standardowym rozwiązaniem dla wszystkich adapterów wytaczaków z tłumieniem drgań Silent Tools. To połączenie zapewnia wyjątkową wszechstronność dzięki bardzo dużej liczby modeli głowic nadających się do szerokiej gamy zastosowań. Stabilne toczenie gwintów zaspokajające wszelkie potrzeby Wyjątkowo sztywne narzędzie CoroThread 266 nadaje się do toczenia prawie wszystkich rodzajów gwintów wewnętrznych i zewnętrznych. Wyposażone jest w złącze ilock wytrzymujące bardzo duże siły skrawania, jakim poddawana jest płytka podczas nacinania gwintu. Konstrukcja narzędzia zapewnia doskonałą stabilność płytki, co przekłada się na bardzo dużą dokładność obróbki, niską chropowatość powierzchni i konsekwentnie wysoką jakość wykonania produktów. CoroThread 266 zapewnia doskonałą stabilność na długich wysięgach. Adaptery wytaczarskie z tłumieniem drgań Silent Tools dedykowane do toczenia gwintów są odporne na zwiększone promieniowe siły skrawania, które występują podczas obróbki wewnętrznej, i zachowują dokładność nawet podczas najtrudniejszych warunków skrawania.

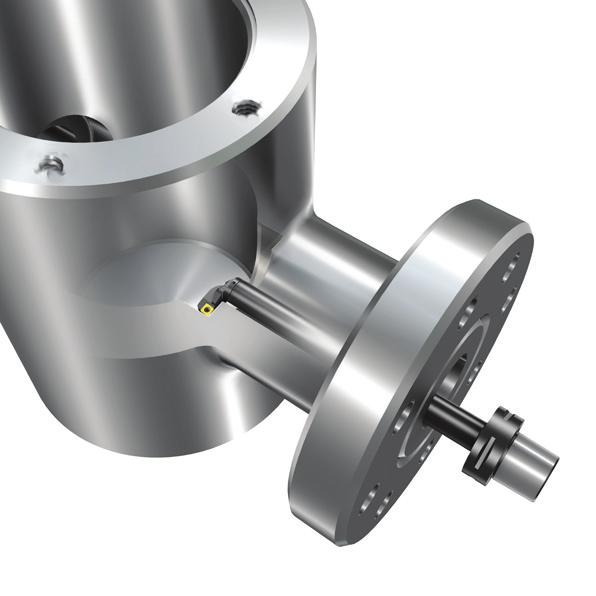

5 Dokładna obróbka na wysięgu dzięki wytaczakom o przekroju elipsy Adaptery Silent Tools o przekroju elipsy zostały zaprojektowane do obróbki głęboko położonych gniazd na maksymalnie długich wysięgach. W połączeniu z głowicami tokarskimi CoroTurn SL, dzięki swojej lekkości i zwiększonemu wysięgowi promieniowemu, są narzędziami doskonale dopasowanymi do obróbki skomplikowanych kształtów, takich jak kieszenie gniazd zaworów. Dzięki optymalizowanym narzędziom można sprostać takim wyzwaniom jak wąskie wejścia i długie wysięgi oraz osiągnąć bardzo stabilny przebieg obróbki. Wyniki: Obróbka łożysk z oprawą kołnierzową Zastosowanie u klienta Klient miał problemy z drganiami i niską produktywnością podczas obróbki oprawy kołnierzowej łożyska. Dotychczasowa obróbka była wykonywana za pomocą stalowego wytaczaka, a do wykończenia docelowego otworu klient musiał stosować dodatkowy proces obróbki. Po wprowadzeniu narzędzi Silent Tools, klient odnotował bardzo wyraźny wzrost produktywności. Drgania zostały ograniczone, chropowatość powierzchni znacząco się zmniejszyła, a dzięki możliwości przeprowadzenia obróbki zgrubnej i wykończeniowej w ramach jednego procesu udało się zaoszczędzić cenny czas. Dodatkowo udało się zaoszczędzić bardzo dużo zatyczek do uszu. Rodzaj obróbki: Głębokie wytaczanie zgrubne i wykończeniowe Materiał obrabiany: CMC 02.1, MC P2.2.Z.AN kuta stal stopowa Narzędzie: A570-3C D Płytka: TNMG 332-QM, gatunek GC4215 Sandvik Coromant Produkt konkurencyjny v c m/min (stopy/min) Obróbka zgrubna: 99 (325), obróbka wykończeniowa: 152 (500) Obróbka zgrubna: 67 (220) f n mm/obr. (cale/obr.) Obróbka zgrubna: (0.016), obróbka wykończeniowa: (0.022) Obróbka zgrubna: (0.014) a p mm (cale) 3.18 (0.125) 3.18 (0.125) Wyniki Zaoszczędzony czas Wzrost produktywności, obróbka zgrubna Wzrost produktywności, obróbka wykończeniowa 15 min/przedmiot 132% 160% +132% Produktywność obróbki zgrubnej +160% Produktywność obróbki wykończeniowej

6 Narzędzia frezarskie Silent Tools TM Osiągnij maksymalną produktywność frezowania Obróbka z wykorzystaniem narzędzi obrotowych różni się od toczenia, podczas którego stosuje się sztywny uchwyt narzędzia. Większość czynników wpływających na powodzenie obróbki jest jednak takich samych, np. konfiguracja obrabianego przedmiotu i stabilność obrabiarki. Zastosowanie technologii Silent Tools do frezowania pozwala poprawić i zoptymalizować wyniki obróbki. CoroMill 390 ze zintegrowanym tłumieniem drgań Dzięki integracji technologii Silent Tools z bardzo długimi i niezwykle wszechstronnymi frezami trzpieniowymi CoroMill 390 można w prosty sposób ustabilizować przebieg obróbki, przy jednoczesnym spełnieniu wymagań związanych z niską chropowatością powierzchni i wysoką jakością obrabianych przedmiotów. To połączenie oferuje wyjątkowo wysoką produktywność przy zastosowaniu frezów o małych średnicach na smukłych, podwymiarowych trzonkach. Dostępne dla frezów na płytki wielkości 07 i 11, aby wyeliminować drgania i poprawić zdolność produkcyjną. Frezy CoroMill 390 mogą być wykorzystywane do wielu zastosowań obejmujących między innymi frezowanie walcowo-czołowe i wykonywanie kieszeni. Frezy te nadają się doskonale do zagłębiania skośnego i interpolacji śrubowej. Frezowanie rowków bez drgań Zastosowanie frezu CoroMill QD z adapterami Silent Tools zapewnia uzyskanie wymaganych odległości i ograniczenie drgań nawet podczas obróbki z wysięgiem 6 x średnica. Zastosowanie adaptera z frezem na płytki o geometrii zapewniającej lekki przebieg skrawania stanowi idealne rozwiązanie sprzyjające ograniczeniu drgań podczas frezowania rowków na długich wysięgach. Zalecamy stosowanie frezu CoroMill QD z adapterami Silent Tools do wewnętrznego i zewnętrznego frezowania rowków na długim wysięgu lub do rozcinania rur, obudów i tulei.

7 Frezarskie adaptery Silent Tools do głowic nasadzanych Frezarskie adaptery Silent Tools do głowic nasadzanych dostępne są dla dużej liczby modeli frezów i szerokiego zakresu zastosowań, obejmujących frezowanie czołowe na długim wysięgu, głębokie frezowanie walcowo-czołowe i walcowe, frezowanie głębokich wybrań, frezowanie rowków i profilowanie. Adaptery podwymiarowe z frezami o nominalnych średnicach stanowią pierwszy wybór dla uzyskania doskonałej produktywności podczas obróbki głębokich wybrań, natomiast adaptery o średnicach nominalnych zapewniają maksymalną sztywność i wydajność dla frezów o średnicach nadwymiarowych. Poprawa produktywności: Przynajmniej 50% dla krótszych adapterów i nawet o 300% dla dłuższych adapterów, w porównaniu do tych samych długości bez tłumika Silent Tools Zespoły narzędzi o długościach: 4 do 8 średnica korpusu Wysoka niezawodność w dużych centrach obróbkowych ze złączami Coromant EH Adaptery Silent Tools nadają się do frezowania głębokich wybrań i profilowania głębokich form, kół turbin Peltona, łopatek turbin Francisa i wirników. Można wybierać pomiędzy frezami CoroMill 216 i CoroMill 316 z czołem kulistym, CoroMill 300 na okrągłe płytki lub CoroMill 415 do obróbki z wysokimi posuwami ze złączem Coromant EH po stronie obrabiarki.

8 Narzędzia wytaczarskie Silent Tools TM Wszechstronne wytaczanie na długich wysięgach Wytaczanie głębokich otworów oraz otworów o dużych średnicach są metodami obróbki szczególnie podatnymi na występowanie drgań, zwłaszcza jeśli są wykonywane na długich wysięgach. Aby uniknąć problemów związanych z drganiami, takich jak zła jakość struktury powierzchni, niewystarczająca dokładność i zwiększone zużycie płytek i obrabiarek, konieczne jest znalezienie stabilnego rozwiązania narzędziowego. W ofercie Sandvik Coromant znajdują się narzędzia Silent Tools z tłumieniem drgań do wytaczania zgrubnego i wykończeniowego. Narzędzia zostały wyposażone w wytrzymałe, dedykowane złącze pomiędzy adapterem nasadzanym i adapterem z tłumieniem drgań, a ponadto te same adaptery mogą być stosowane zarówno do wytaczania zgrubnego, jak i wykończeniowego. To pozwala uzyskać wyjątkową wszechstronność oraz modułowość ułatwiającą tworzenie zespołów narzędziowych odpowiednio dostosowanych do potrzeb klienta. Wytaczanie zgrubne i wykończeniowe bez drgań Narzędzia Silent Tools do wytaczania wykończeniowego i zgrubnego sprzyjają poprawie produktywności i wyższej dokładności wymiarowej otworów przy długościach wysięgu od 3 do 10 x średnica korpusu. Dzięki zastosowaniu narzędzi Silent Tools możliwe jest podwojenie głębokości skrawania, przy jednoczesnym zachowaniu odpowiedniego poziomu produktywności wytaczania na długich wysięgach. CoroBore BR20 z tłumikiem drgań Silent Tools należy do nowej generacji narzędzi do wytaczania zgrubnego. To wszechstronne rozwiązanie posiada cechy, takie jak nierównomierna podziałka, dysze chłodziwa z możliwością precyzyjnego podawania oraz funkcję wytaczania stopniowego, i jest przeznaczone do stosowania z dedykowanymi czteroostrzowymi płytkami CoroBore 111. Wraz z narzędziami CoroBore 825 oraz CoroBore 826 do obróbki wykończeniowej, tworzy gamę doskonałych rozwiązań do wykonywania otworów o wąskich tolerancjach i bardzo niskiej chropowatości powierzchni dla małych średnic. Przeznaczony do obróbki zgrubnej i wykończeniowej otworów o dużych średnicach, nawet do 1275 mm ( cala) w standardowym asortymencie, wszechstronny system CoroBore XL stanowi optymalne rozwiązanie zapewniające doskonałą stabilność i wytaczanie bez drgań. CoroBore BR20 z technologią Silent Tools i CoroBore 825 do małych średnic, do 167 mm (6.57 cala). CoroBore XL do dużych średnic, wraz z dedykowanymi adapterami nasadzanymi w wersji lekkiej, które współpracują ze znajdującymi się w asortymencie suwakami i wkładkami, przeznaczony do obróbki zgrubnej i wykończeniowej.

9 Narzędzie CoroBore XL z adapterem Silent Tools z tłumieniem drgań zastosowane do wytaczania podwozia lotniczego. Wyniki: Obróbka wykończeniowa komory Klient produkuje rocznie przedmiotów tego typu, ale ze względu na występowanie drgań ma problemy z uzyskaniem wymaganego poziomu chropowatości powierzchni. Dotychczas przed obróbką wykończeniową wykonywał dwukrotnie obróbkę zgrubną, dzięki czemu uzyskiwał współosiowość z odchyłką wynoszącą Po przejściu na narzędzia Silent Tools, klient zaoszczędził nawet do 12.3 minuty na obróbce każdego z przedmiotów. Brak drgań, niska chropowatość powierzchni i brak stożkowatości otworu były zaletami nowego rozwiązania. Promień 0.8 mm zapewniał lepsze wyniki niż poprzedni wynoszący 0.4 mm ze względu na możliwość zwiększenia posuwu i wynikającej z tego stabilności. Zastosowanie u klienta Przedmiot obrabiany: Komora, skrawanie przerywane Materiał obrabiany: 6082 aluminium, CMC Rodzaj obróbki: Obróbka wykończeniowa Obrabiarka: Biglia Smart Turn B1200 L, HSK 63 Chłodziwo: Emulsja Sandvik Coromant Adapter do złącza obrabiarki C % Oszczędność czasu/przedmiot Produkt konkurencyjny Narzędzie C6-R825C-FAG 307A, R825-AF23STUC1103 Modułowy zespół narzędziowy HSK 63 Średnica, mm Długość narzędzia, mm Płytka TCGX AL H10 v c m/min (stopy/min) ( ) 100 (328) n, obr./min f n mm/obr. (cale/obr.) 0.15 (0.006) 0.15 (0.006) a p mm (cale) 0.15 (0.006) 0.15 (0.006) Wyniki Minuty na przedmiot Zaoszczędzony czas Około 12 minut na przedmiot

10 Niestandardowe narzędzia do wyspecjalizowanej obróbki Asortyment standardowych, ogólnodostępnych narzędzi Silent Tools stanowi doskonałą bazę dla dedykowanych rozwiązań o wysokiej produktywności, natomiast jeśli potrzebne są narzędzia dokładnie dostosowane do wymagań klienta, odpowiedzią są nasze rozwiązania niestandardowe. Wspólnie z klientem analizujemy dane zastosowanie i projektujemy rozwiązanie najlepiej dopasowane do konkretnego procesu. Niestandardowe wytaczaki z tłumieniem drgań często są oferowane w formie stożkowej, o przekroju elipsy i/lub w wersji zakrzywionej, z mocowaniem dostosowanym do obrabiarki. Dostępne są również wytaczaki do obróbki na wysięgach do 14 x średnica wytaczaka (BD). O rozwiązania specjalne prosimy pytać naszego przedstawiciela. Silent Tools + to technologia tłumienia drgań wspierana analizą danych z czujników Nawiązanie połączenia z czujnikami umieszczonymi w narzędziu Silent Tools+ umożliwia zdalne monitorowanie jego stanu oraz przebiegu procesu obróbki, dzięki czemu możliwa jest optymalizacja przebiegu wytacznia metalowych przedmiotów. Narzędzia są wyposażone w czujniki osadzone w adapterach, mają możliwość przesyłania danych za pomocą technologii Bluetooth, a zostały zaprojektowane w celu zwiększenia bezpieczeństwa i kontroli przebiegu obróbki podczas toczenia wewnętrznego na długich wysięgach. Niestandardowe narzędzie z technologią Silent Tools zoptymalizowane pod kątem toczenia wewnętrznego.

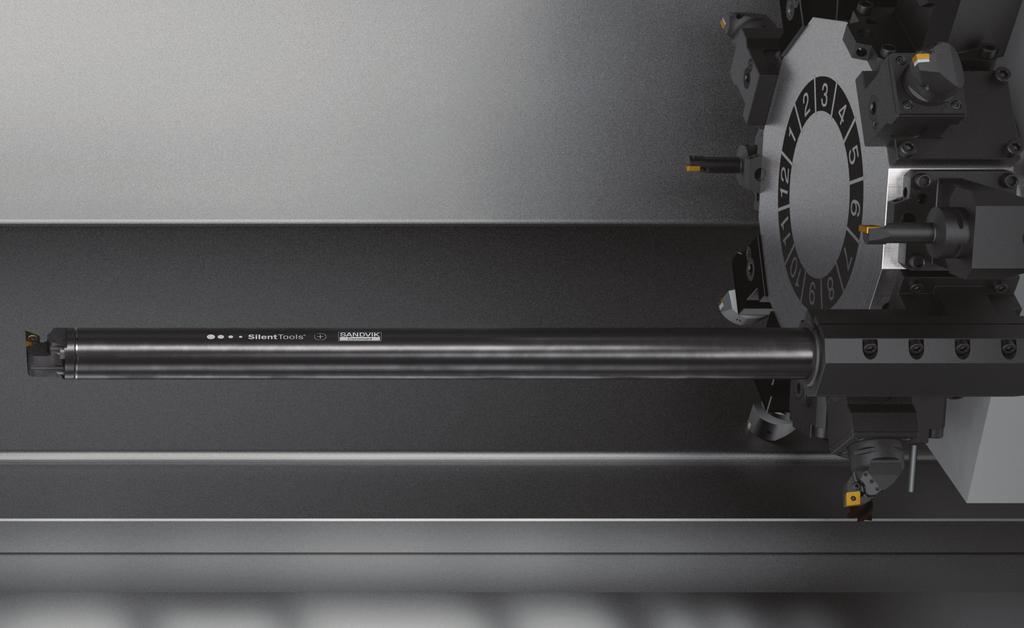

11 Wytaczaki z tłumieniem drgań Silent Tools dostosowane do różnych modeli obrabiarek Sandvik Coromant posiada w asortymencie wytaczaki o średnicach narzędzia w zakresie od 100 do 300 mm, odpowiednich do obróbki na wysięgach do 14 BD. Aby maksymalnie skrócić czasy przestojów i umożliwić wykorzystanie wytaczaków w wielu konfiguracjach narzędzi, zostały one wyposażone w umieszczone w przedniej części złącze umożliwiające automatyczną wymianę narzędzia (ATC). Mają one możliwość wewnętrznego podawania chłodziwa pod ciśnieniem do 350 bar (5076 psi). Obróbka wału silnika odrzutowego z wykorzystaniem specjalnego wytaczaka Silent Tools + o BD=120 mm do pracy na wysięgu 16 BD.

12 Wyliczony sukces Sandvik Coromant oferuje wiele użytecznych aplikacji, dzięki którym klienci mogą osiągnąć maksymalny zwrot ze swoich inwestycji. Zastosowanie naszej aplikacji CoroPlus ToolGuide pozwala szybko uzyskać dokładne zalecenia dotyczące narzędzi, natomiast użycie naszych kalkulatorów produktywności umożliwia monitorowanie oszczędności i maksymalizację zysków. Dzięki poprawie produktywności i zmniejszeniu liczby wybrakowanych przedmiotów, czas zwrotu inwestycji w narzędzia Silent ToolsTM niemal zawsze jest krótki. Obliczanie zwrotu z inwestycji (ROI) w narzędzia Silent Tools jest możliwe dzięki zastosowaniu dedykowanych kalkulatorów. Na podstawie wybranych parametrów kalkulator podaje wynik i czas zwrotu inwestycji w narzędzia Silent Tools, porównując je z narzędziami bez modułu tłumiącego. Wystarczy wprowadzić kilka wymiarów, aby wyliczyć swój sukces! Kalkulatory oraz inne użyteczne informacje, takie jak kompleksowy poradnik zastosowań, można znaleźć na stronie internetowej Zapraszamy do kontaktu: Sandvik Polska Sp. z o.o. ul. Domaniewska 39A, wejście A, Warszawa tel.: , fax: pl.coromant@sandvik.com C-1040:166 pl-pl AB Sandvik Coromant 2016
