1 Szybkobieżne Pojazdy Gąsienicowe (22) nr 2, 2007 Tadeusz MARTYNIAK Piotr ŚWISZCZ SYSTEMY STEROWANIA APARATURĄ POMIAROWĄ BAZUJĄCE NA MAGISTRALI CAN Streszczenie: W artykule przedstawiono zastosowania magistrali CAN w układach pomiarowych. Omówione zostały wybrane przykłady systemów i układów pomiarowych bazujące na magistrali CAN, wdrożone w Zakładzie Badań OBRUM. 1. WPROWADZENIE CANBus czyli Controller Area Network Bus zwany dalej CAN jest nowoczesną i szybką magistralą przesyłania danych, zaprojektowaną przez firmę Bosch. Jej początkowym przeznaczeniem był przemysł motoryzacyjny, dopiero później znalazła szerokie zastosowanie, głównie w automatyce przemysłowej. Aktualnie magistrala CANBus jest standardem międzynarodowym udokumentowanym jako ISO Wszystkie urządzenia (węzły) pracujące w tym standardzie, takie jak: sterowniki, czujniki, wyświetlacze, enkodery oraz aparaturę pomiarową, można jednocześnie podłączyć poprzez magistralę CAN. Magistrala pozwala na szybką wymianę danych w czasie rzeczywistym. Taki sposób pracy magistrali zapewnia jej dużą elastyczność konfiguracji, a nowe urządzenia (odbiorniki) mogą być dodawane do sieci, bez modyfikacji oprogramowania oraz zmian sprzętu. Dane komunikaty wykorzystywane z przetworników pomiarowych przez więcej niż jeden sterownik, mogą być przesłane poprzez magistralę jednokrotnie i nie ma potrzeby ich przesyłania dwoma oddzielnymi komunikatami ani też stosowania przetworników pomiarowych dla każdego sterownika indywidualnie. Najważniejsze zalety wynikające z zastosowania magistrali CAN to: niezawodność, odporność na zakłócenia, oszczędność okablowania, szybkość transmisji, kompatybilność. Wyeksponowana powyżej jedna z głównych zalet magistrali CAN, tj. szybkość transmisji, zależy przede wszystkim od długości linii. Przykładowe, maksymalne szybkości transmisji są następujące: 30 m 1 [Mbit/s], 500 m 125 [kbit/s], 1000 m 50 [kbit/s]. Mgr inż. Tadeusz MARTYNIAK Ośrodek Badawczo-Rozwojowy Urządzeń Mechanicznych OBRUM, Gliwice, dr inż. Piotr ŚWISZCZ Politechnika Śląska, Gliwice

2 Tadeusz MARTYNIAK, Piotr ŚWISZCZ 2. SYSTEMY POMIAROWE W ZAKŁADZIE BADAŃ Z ZASTOSOWANIEM MAGISTRALI CAN W związku z potrzebą uzyskania dużej dokładności i powtarzalności wyników pomiarów w Zakładzie Badań magistralę CAN zastosowano: w modernizacji istniejących stanowisk badawczych, przy projektowaniu nowej aparatury pomiarowej, w układzie pomiarowym ciśnienia siłowników głównych układu podnoszenia i opuszczania przęsła (współpraca z Wojskowym Instytutem Techniki Inżynieryjnej, Wrocław przy realizacji badań kwalifikacyjnych mostu MS-20), przy opracowaniu i wykonaniu systemu pomiarowego półaktywnego układu zawieszenia pojazdu specjalnego. 2.1 Modernizacja istniejących stanowisk badawczych Układ pomiarowy kąta przechyłu Ramowego Układu Wsporczego (RUW) Po wypoziomowaniu wyrobu i podniesieniu RUW do pionu wykonywany jest pomiar kąta przechyłu (rys.1.) z wykorzystaniem uniwersalnego zestawu pomiarowego. Uniwersalny zestaw pomiarowy składa się z następujących urządzeń firmy IFM Electronic (Niemcy): sterownik CR 0501, wyświetlacz graficzny CR 1001, (rys.2.), czujnik kąta ± 15 CR2101 (pomiar kąta w płaszczyznach X i Y), (rys.3). Rys. 1. Stanowisko badawcze badanie odporności RUW na oddziaływanie wiatru 2

3 Systemy sterowania aparaturą pomiarową bazujące na magistrali CAN Rys. 2.Wyświetlacz graficzny CR 1001 Rys. 3. Czujnik kąta (inklinometr) Na bazie posiadanego oprogramowania sterownika CR 0501 i wyświetlacza CR 1001, zostało opracowane oprogramowanie dedykowane do pomiaru kąta przechyłu osi ramy RUW w płaszczyźnie X-Y z jednoczesnym wyświetlaniem wartości na ekranie (z żądaną rozdzielczością, tj.: stopnie, minuty i sekundy). Opracowane rozwiązanie uniwersalnego zestawu pomiarowego ma możliwość: rejestracji wyników pomiarowych w bazie danych wyświetlacza, drukowania wyników pomiarów, podłączenia dodatkowych urządzeń (innych przetworników pomiarowych) poprzez magistralę CAN. 3

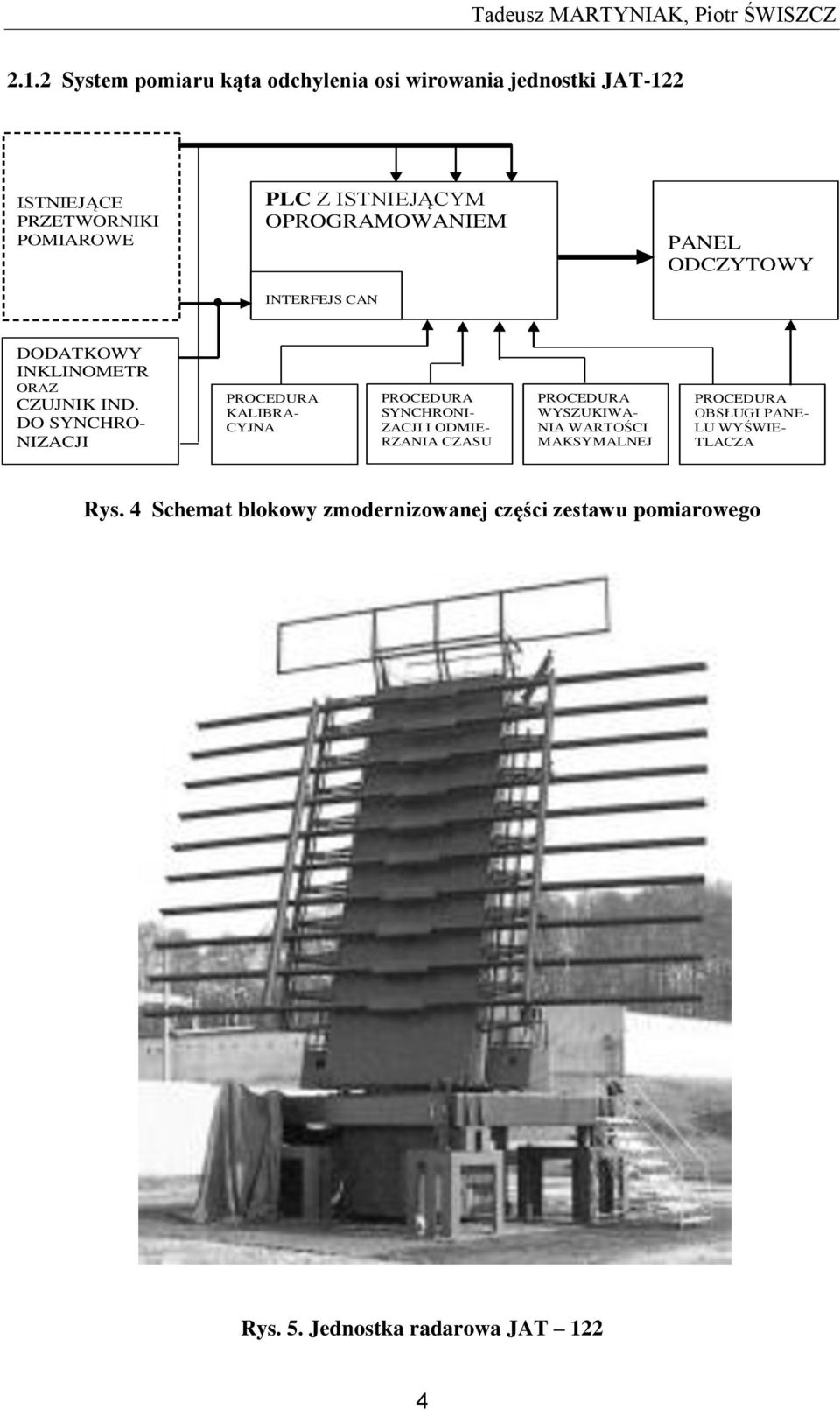

4 Tadeusz MARTYNIAK, Piotr ŚWISZCZ System pomiaru kąta odchylenia osi wirowania jednostki JAT-122 ISTNIEJĄCE PRZETWORNIKI POMIAROWE PLC Z ISTNIEJĄCYM OPROGRAMOWANIEM INTERFEJS CAN PANEL ODCZYTOWY DODATKOWY INKLINOMETR ORAZ CZUJNIK IND. DO SYNCHRO- NIZACJI PROCEDURA KALIBRA- CYJNA PROCEDURA SYNCHRONI- ZACJI I ODMIE- RZANIA CZASU PROCEDURA WYSZUKIWA- NIA WARTOŚCI MAKSYMALNEJ PROCEDURA OBSŁUGI PANE- LU WYŚWIE- TLACZA Rys. 4 Schemat blokowy zmodernizowanej części zestawu pomiarowego Rys. 5. Jednostka radarowa JAT 122 4

5 Systemy sterowania aparaturą pomiarową bazujące na magistrali CAN Opracowane oprogramowanie pozwoliło na wykonanie pomiarów odchylenia osi wirowania jednostki radarowej JAT-122 dla prędkości obrotowej osi wynoszącej odpowiednio: 6 obr/min i 12 obr/min. Na wyświetlaczu, po wciśnięciu odpowiedniego przycisku odczytywane były następujące wartości: bieżące odchylenie osi, maksymalne odchylenie osi w określonej strefie kąta obrotu jednostki radarowej Układ pomiarowy do badań amortyzatora ciernego Amortyzator cierny (element zawieszenia półaktywnego) poddano badaniom trwałościowym na stanowisku badawczym, obejmującym wykonanie 50 tys. cykli. W trakcie badań rejestrowano: przebieg ciśnienia zasilającego silnik hydrauliczny typu Poclain 60 (napęd dźwigni amortyzatora), kąt pracy dźwigni amortyzatora (w obu kierunkach). Rys. 6. Amortyzator cierny na stanowisku badawczym 5

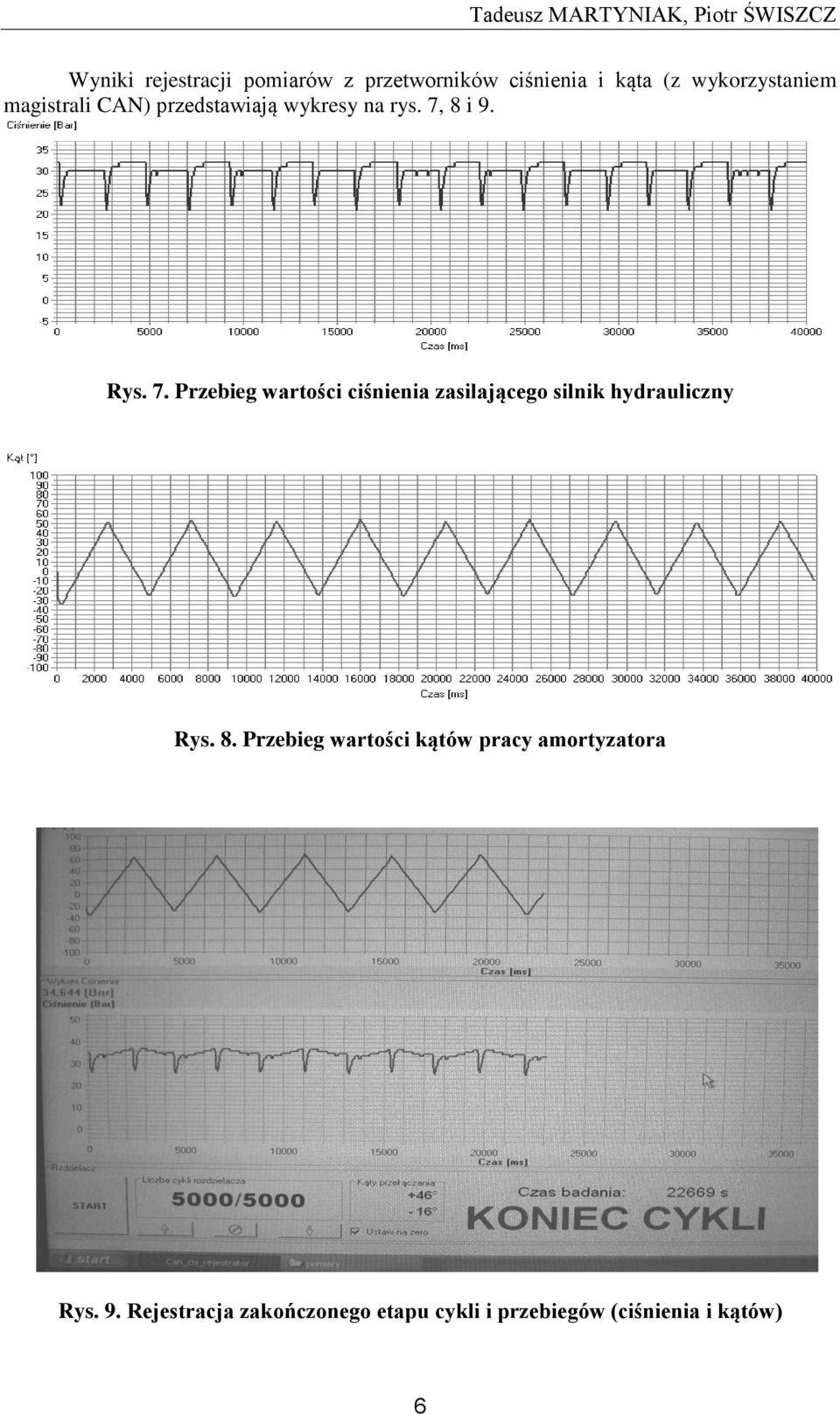

6 Tadeusz MARTYNIAK, Piotr ŚWISZCZ Wyniki rejestracji pomiarów z przetworników ciśnienia i kąta (z wykorzystaniem magistrali CAN) przedstawiają wykresy na rys. 7, 8 i 9. Rys. 7. Przebieg wartości ciśnienia zasilającego silnik hydrauliczny Rys. 8. Przebieg wartości kątów pracy amortyzatora Rys. 9. Rejestracja zakończonego etapu cykli i przebiegów (ciśnienia i kątów) 6

7 Systemy sterowania aparaturą pomiarową bazujące na magistrali CAN Układ pomiarowy zawieszenia półaktywnego pojazdu specjalnego System sterowania nowym układem zawieszenia czołgu (rys. 10) został oparty o następujące urządzenia bazujące na magistrali CAN w systemie komunikacji: żyroskop, sterownik mobilny PLC, wyświetlacz monochromatyczny z przyciskami, proporcjonalne rozdzielacze pneumatyczne. System sterowania układem pomiarowym zawieszenia półaktywnego pojazdu specjalnego posiada możliwość sterowania: tylko jednej z osi układu zawieszenia, lub trzema (dwie przednie i tylna) w dowolnej konfiguracji. W trakcie przejazdu czołgiem po nierównościach, sygnały przyśpieszeń z żyroskopu będą zbierane i przeliczane przez jednostkę sterownika mobilnego PLC. Sterownik na tej podstawie przelicza i wysyła w postaci komunikatów CAN wytyczne do przesterowania proporcjonalnych rozdzielaczy pneumatycznych. W trakcie jazdy kierowca biorąc pod uwagę ukształtowanie terenu, za pomocą przycisku na wyświetlaczu decyduje o wyborze zastosowania rodzaju zawieszenia: miękkie, lub twarde. Po wciśnięciu odpowiedniego przycisku przez kierowcę na wyświetlaczu, rozdzielacze podadzą określone ciśnienie powietrza na układ płynnego docisku tarcz ciernych amortyzatora. W ten sposób zadając ciśnienie w zakresie od 1 4 bar do amortyzatora ciernego, uzyskujemy zmienną charakterystykę jego tłumienia a tym samym poprawiamy komfort jazdy czołgiem. Rys. 1. Przejazd czołgiem na poligonie badanie zawieszenia półaktywnego 7

8 Tadeusz MARTYNIAK, Piotr ŚWISZCZ 3. LITERATURA [1] OSIŃSKI Z.: Tłumienie drgań. Wydawnictwo naukowe PWN, Warszawa [2] STRYCZEK ST.: Napęd hydrostatyczny elementy, WNT Warszawa [3] Produkt news ZSE Elektronic GMBH [4] Produkt news Bosch Rexroth SYSTEMS MEASURING BASED ON CAN BUS WHICH WERE IMPLEMENTED Abstract: Paper presents CAN bus applications in measuring systems. There is presented selected application systems based on CAN bus which were implemented in OBRUM Research Department. Recenzent: dr inż. Andrzej SZAFRANIEC 8
