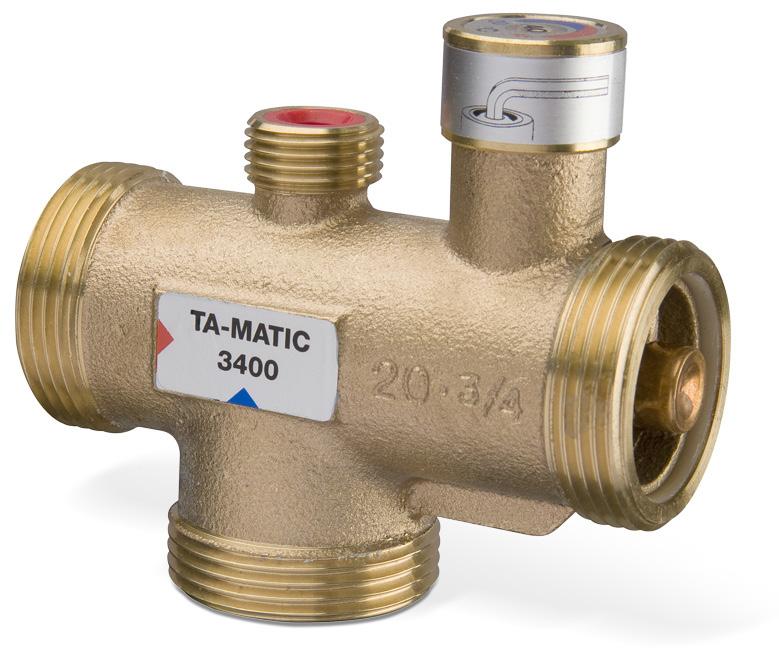

1 Termostatyczne zawory mieszające TA-MATIC 3400 Termostatyczny zawór mieszający o ciepłej woy Utrzymanie ciśnienia i ogazowanie równoważenie i regulacja Termostatyka ENGINEERING ADVANTAGE Termostatyczny zawór mieszający o regulacji temperatury ciepłej woy użytkowej w buynkach w systemach z lub bez obiegu cyrkulacji c.w.u. Optymalna praca zaworu jest jenak uzyskiwana w systemach z cyrkulacją. Posiaa atest PZH.

2 Zakres temperatur Zawór jest ostępny w trzech zakresach temperatur C, C oraz C. Połączenie o lutowania w stanarzie Dla ułatwienia montażu. Dane techniczne Zastosowanie: Instalacje ciepłej woy użytkowej. Funkcje: TA-MATIC 3400 przeznaczony jest o regulacji temperatury ciepłej woy użytkowej w buynkach mieszkalnych w systemach z lub bez obiegu cyrkulacji c.w.u. Optymalna praca zaworu jest uzyskiwana w systemach z cyrkulacją. W instalacjach wyposażonych w pompę cyrkulacyjną urzązenie może być stosowane jako centralna jenostka mieszająca la punktów czerpalnych, natrysków itp. Wymiary: DN Klasa ciśnienia: PN 10 Temperatura: Max. temperatura pracy: 90 C Zakres temperatur: Każy rozmiar może być ostarczony z trzema stanarowymi nastawami temperatur: 25 C, 40 C lub 55 C. Ustawione fabrycznie stanarowe temperatury mogą być regulowane w zakresach: C, C oraz C. Materiał: Korpus zaworu: Brąz (SS 5204) Gniazo: Stal nierzewna Meium rozszerzalne w elemencie czujnika termostatycznego: gazowy węglowoór, wosk oraz sproszkowana mieź Oznaczenia: TA-MATIC 3400, JRGumat PN10 oraz śrenica (ex ¼). Połączenie: Połączenie o lutowania należy zamawiać ozielnie. Opakowanie: Opakowanie TA-MATIC może być wykorzystane jako element izolacyjny na instalacji. Wskazówka Centralna regulacja temperatury ciepłej woa zwiększa bezpieczeństwo i komfort użytkowania oraz oszczęność energii. Komfort Wymagana temperatura woy jest uzyskiwana tylko przez okręcenie kurka i nie wymaga oatkowej regulacji. Oszczęność energii 1. Brak namiernego zużycia woy zięki stałej regulacji temperatury. 2. Temperatura woy na instalacji wyposażonej w TA-MATIC jest obniżona w porównaniu o stanarowych ukłaów. Pozwala to znacznie zmniejszyć poziom strat ciepła. Bezpieczeństwo Jeśli napływ zimnej woy z owolnej przyczyny spaa, opływ woy gorącej jest automatycznie ograniczany tak aby woa po zmieszaniu nie spowoowała oparzenia. TA-MATIC 3400 zwiększa bezpieczeństwo użytkowania każej instalacji ciepłej woy. 2

3 Przykła zastosowania Przykła regulacji gorącej woy z kotłem kotła System ze stałymi stratami na obiegu cyrkulacji. Brak poboru ciepłej woy prze TA-MATIC Punkty poboru SG ZCS Pompa cyrkulacyjna VVC~90% - 90% przepływu całkowitego w obiegu cyrkulacyjnym powinno iść o TA-Matic, natomiast 10 % o kotła. SG - Przewoy muszą iść w ół, aby uniknąć niepożąanego przepływu z powou sił grawitacyjnych. ZCS - zawór chroniący system prze owrotnym przepływem. Aby uzyskać optymalną pracę, TA-MATIC należy zainstalować na mniej niż połowa wysokości kotła. *) Ewentualnie zainstalować zawory STAD, STAF-R. TA-MATIC 3400 funkcja zaworu mieszającego la zabezpieczenia prze zbyt wysoką temperaturą woy Zainstaluj TA-MATIC powyżej zaworu który chroni system prze owrotnym przepływem aby uniknąć cofnięcia się woy w obiegu o pogrzewacza i ogrzania tej woy zanim otrze o króćca zimnej woy w TA-MATIC. Wylot sieciowy powinien być umiejscowiony za zaworem zwrotnym i prze wlotem zimnej woy w TA-MATIC. Nastawa temperatury w TA-MATIC powinna być wyższa niż nastawa temperatury na pierwotnym regulatorze. Pierwotny regulator Punkty poboru Pompa cyrkulacyjna SG ZCS SG - Przewó musi iść w ół, aby uniknąć niepożąanego przepływu z powou sił grawitacyjnych. ZCS - zawór chroniący system prze owrotnym przepływem. 3

4 Obsługa Zawór jest regulatorem proporcjonalnym. Wysoka czułość termostatu oraz krótki skok grzyba zapewnia barzo szybką reakcję zaworu niewłaściwą temperaturę. Termostat jest zamontowany po stronie wylotowej zaworu i reguluje zrównoważony cylinryczny grzyb, który miesza gorącą i zimną woę aby uzyskać wymaganą temperaturę. Jeśli po stronie opływu zimnej woy pojawia się usterka, automatycznie zostaje ocięte źróło gorącej woy o poziomu (wyciek kropelkowy) gzie wymieszana woa nie spowouje poparzeń. Wysoka temperatura woy oraz twara woa (H >20) może pogorszyć ziałanie zaworu. Rys. 1 Termostat A jest umiejscowiony w komorze mieszającej B. Termostat jest wrażliwy na wszelkie zmiany wzglęem zaanej temperatury woy, i grzyb C ziała natychmiast poprzez wrzeciono nastawcze D, które kontroluje napływ gorącej i zimnej woy. Klucz imbusowy 5 mm (DN 20-25) Klucz imbusowy 8 mm (DN 32-50) Nastawa temperatury Cyrkulacja Gorąca woa Zmieszana woa Zimna woa Zmiana nastawy fabrycznej temperatury TA-MATIC 3400 zawór mieszający posiaa nastawy termostatu o każego z trzech stanarowych zakresów temperatur. Fabryczna nastawa stanarowej temperatury jest wskazywana na tabliczce temperatury. (Rys. 2). Inne nastawy temperatur są ograniczone w określonych zakresach i mogą być zmienione poprzez następującą proceurę: Włóż klucz imbusowy E w śroek tabliczki temperatury F (Rys. 1). UWAGA! Tabliczka temperatury nie może być zjęta. Przekręcenie śruby zgonie z ruchem wskazówek zegara zwiększa temperaturę woy a przekręcenie w kierunku przeciwnym o ruchu wskazówek zegara zmniejsza ją. Przepływ objętościowy musi być zgony z wykresem. Temperatura gorącej woy musi być przynajmniej 5 C wyższa o nastawy termostatu Fabryczna temperatura stanarowa Zakres temperatur Jeen pełny obrót klucza imbusowego zmienia temperaturę [ C] [ C] DN (3/4-1 ) DN (1 1/4-2 ) około 6K około 4K

5 Rys. 2 Przykła tabliczki temperatury. Stanarowa temperatura Zakres temperatur Szacowanie strat ciepła Aby oszacować straty ciepła w instalacjach o różnych rozmiarach rur użyj poniższej tabeli. DN [mm] Rury Cu Grubość izolacji w mm przy objętości strumienia ciepła: Straty ciepła w watach na metr przy następujących różnicach mięzy temperaturą otoczenia a temperaturą gorącej woy: 0,035W/mK 20K 25K 30K 40K 50K 60K ,75 4,70 5,64 7,55 9,46 11, ,53 4,42 5,31 7,10 8,89 10, ,04 5,05 6,07 8,20 10,15 12, ,92 4,90 5,58 7,86 9,83 11, ,98 4,97 5,97 7,97 9,97 11,98 Osłona TA-MATIC może być użyta jako izolacja la zminimalizowania strat ciepła. Dobór DN zaworu Spaek ciśnienia Na nomogramie oboru la TA-MATIC 3400 przepływ gorącej woy jest wyliczany zgonie z BFS 1995:17. Dla bezpieczeństwa, zawór mieszający musi być zainstalowany zgonie z instrukcją instalacyjną. Liczba mieszkań Przykła: Wykres pokazuje wybór zaworów la buynku z 50 mieszkaniami. Dane la wykresu: Przepływ woy: 1.8 l/s Spaek ciśnienia TA-MATIC: 55 kpa Wybierz zawór DN 32, Kvs = 8.3 Jeśli uzyskany wynik zawiera kilka alternatywnych zaworów, wybierz ten który wykazuje największy spaek ciśnienia. Przepływ Stanar na mieszkanie opowiaa przepływowi 0,7 l/s. 5

6 Wykres wyajności Tolerance Tolerance Przykła zamówienia Przy zamówieniu należy: określić rozmiar (DN) zakres temperatury, nr. katalogowy Przykła: TA-MATIC /55 C, Artykuł nr Dane można uzyskać w tabelach prouktów. 6

7 TA-Matic 3400 Tabela złączek oraz uszczelek Dla rur miezianych Ø 22 oraz połączenia z siecią la rury Ø 12 2 ***) DN C* C** 1 2 L1 L2 L3 L4 H1 H2 Kg Nr artykułu H1 1 L1 1 L4 1 H G1 1/4 G1/ , , G1 1/4 G1/ , , G1 1/4 G1/ , , G1 1/4 G1/ , , L1 L3 L2 Dla rur miezianych Ø 28 oraz połączenia z siecią la rury Ø 18 DN C* C** 1 2 L1 L2 L3 L4 H1 H2 Kg Nr artykułu G1 1/2 G3/ , G1 1/2 G3/ , G1 1/2 G3/ , G1 1/2 G3/ , Dla rur miezianych Ø 35 oraz połączenia z siecią la rury Ø 18 DN C* C** 1 2 L1 L2 L3 L4 H1 H2 Kg Nr artykułu G2 G3/ , , G2 G3/ , , G2 G3/ , , G2 G3/ , , Dla rur miezianych Ø 42 oraz połączenia z siecią la rury Ø 18 DN C* C** 1 2 L1 L2 L3 L4 H1 H2 Kg Nr artykułu G2 1/4 G3/ , , G2 1/4 G3/ , , G2 1/4 G3/ , , G2 1/4 G3/ , , Dla rur miezianych Ø 54 oraz połączenia z siecią la rury Ø 18 DN C* C** 1 2 L1 L2 L3 L4 H1 H2 Kg Nr artykułu G2 3/4 G3/ , , G2 3/4 G3/ , , G2 3/4 G3/ , , G2 3/4 G3/ , , *) Stanarow temperatura mieszania **) Zakres regulacji ***) Minimalny prześwit 100 mm 7
