1 PL B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) (13) B1 (21) Numer zgłoszenia: (51) Int.Cl. A63F 5/04 ( ) A63F 5/00 ( ) Urząd Patentowy Rzeczypospolitej Polskiej (22) Data zgłoszenia: (54) Urządzenie do gry losowej (43) Zgłoszenie ogłoszono: BUP 11/11 (45) O udzieleniu patentu ogłoszono: WUP 04/13 (73) Uprawniony z patentu: SKOCZEŃ ROMAN B.A.A.L. BERAMI APPLIED ART LINE, Tarnów, PL (72) Twórca(y) wynalazku: ROMAN SKOCZEŃ, Tarnów, PL (74) Pełnomocnik: rzecz. pat. Mirosław Klar

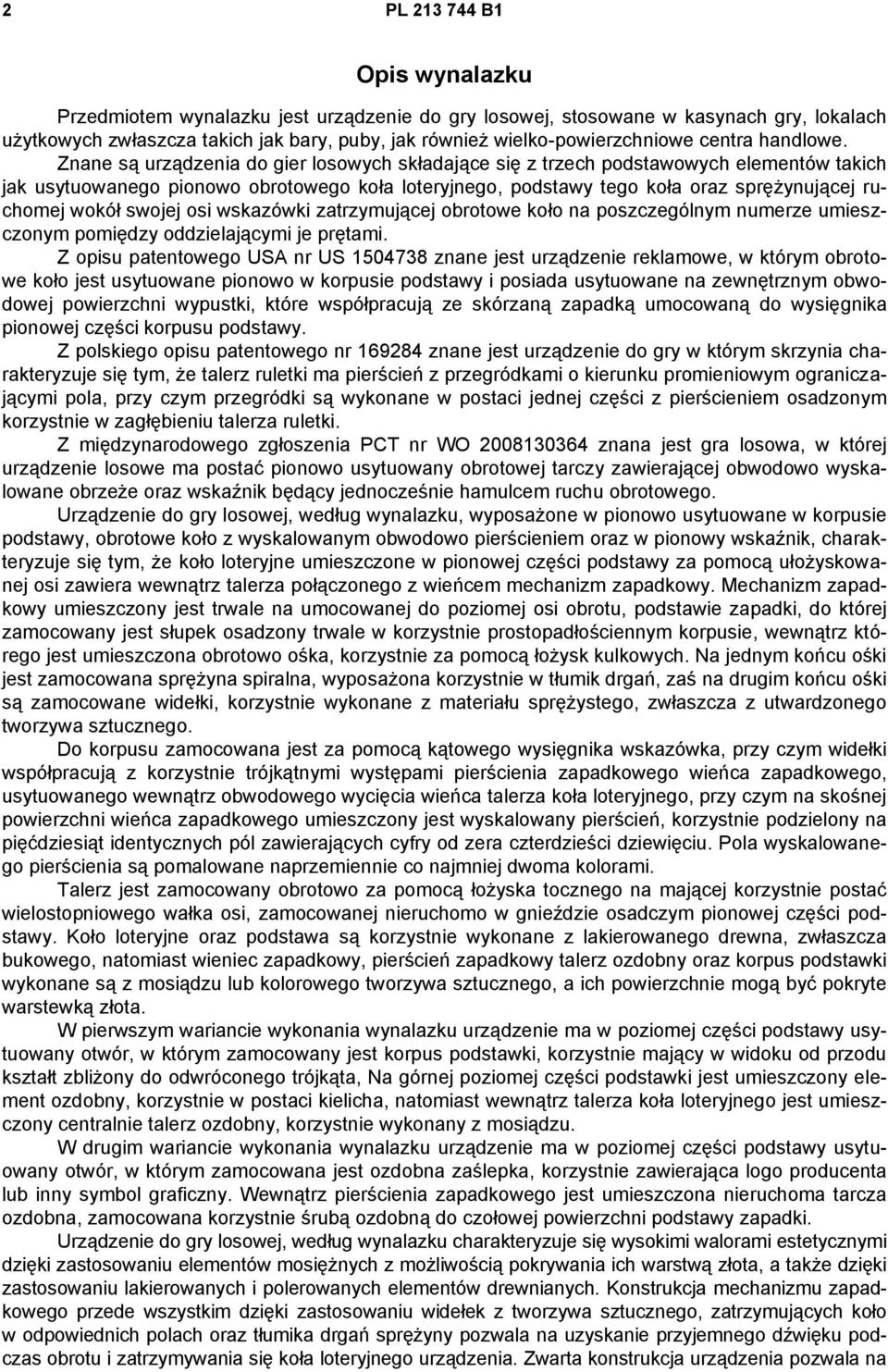

2 2 PL B1 Opis wynalazku Przedmiotem wynalazku jest urządzenie do gry losowej, stosowane w kasynach gry, lokalach użytkowych zwłaszcza takich jak bary, puby, jak również wielko-powierzchniowe centra handlowe. Znane są urządzenia do gier losowych składające się z trzech podstawowych elementów takich jak usytuowanego pionowo obrotowego koła loteryjnego, podstawy tego koła oraz sprężynującej ruchomej wokół swojej osi wskazówki zatrzymującej obrotowe koło na poszczególnym numerze umieszczonym pomiędzy oddzielającymi je prętami. Z opisu patentowego USA nr US znane jest urządzenie reklamowe, w którym obrotowe koło jest usytuowane pionowo w korpusie podstawy i posiada usytuowane na zewnętrznym obwodowej powierzchni wypustki, które współpracują ze skórzaną zapadką umocowaną do wysięgnika pionowej części korpusu podstawy. Z polskiego opisu patentowego nr znane jest urządzenie do gry w którym skrzynia charakteryzuje się tym, że talerz ruletki ma pierścień z przegródkami o kierunku promieniowym ograniczającymi pola, przy czym przegródki są wykonane w postaci jednej części z pierścieniem osadzonym korzystnie w zagłębieniu talerza ruletki. Z międzynarodowego zgłoszenia PCT nr WO znana jest gra losowa, w której urządzenie losowe ma postać pionowo usytuowany obrotowej tarczy zawierającej obwodowo wyskalowane obrzeże oraz wskaźnik będący jednocześnie hamulcem ruchu obrotowego. Urządzenie do gry losowej, według wynalazku, wyposażone w pionowo usytuowane w korpusie podstawy, obrotowe koło z wyskalowanym obwodowo pierścieniem oraz w pionowy wskaźnik, charakteryzuje się tym, że koło loteryjne umieszczone w pionowej części podstawy za pomocą ułożyskowanej osi zawiera wewnątrz talerza połączonego z wieńcem mechanizm zapadkowy. Mechanizm zapadkowy umieszczony jest trwale na umocowanej do poziomej osi obrotu, podstawie zapadki, do której zamocowany jest słupek osadzony trwale w korzystnie prostopadłościennym korpusie, wewnątrz którego jest umieszczona obrotowo ośka, korzystnie za pomocą łożysk kulkowych. Na jednym końcu ośki jest zamocowana sprężyna spiralna, wyposażona korzystnie w tłumik drgań, zaś na drugim końcu ośki są zamocowane widełki, korzystnie wykonane z materiału sprężystego, zwłaszcza z utwardzonego tworzywa sztucznego. Do korpusu zamocowana jest za pomocą kątowego wysięgnika wskazówka, przy czym widełki współpracują z korzystnie trójkątnymi występami pierścienia zapadkowego wieńca zapadkowego, usytuowanego wewnątrz obwodowego wycięcia wieńca talerza koła loteryjnego, przy czym na skośnej powierzchni wieńca zapadkowego umieszczony jest wyskalowany pierścień, korzystnie podzielony na pięćdziesiąt identycznych pól zawierających cyfry od zera czterdzieści dziewięciu. Pola wyskalowanego pierścienia są pomalowane naprzemiennie co najmniej dwoma kolorami. Talerz jest zamocowany obrotowo za pomocą łożyska tocznego na mającej korzystnie postać wielostopniowego wałka osi, zamocowanej nieruchomo w gnieździe osadczym pionowej części podstawy. Koło loteryjne oraz podstawa są korzystnie wykonane z lakierowanego drewna, zwłaszcza bukowego, natomiast wieniec zapadkowy, pierścień zapadkowy talerz ozdobny oraz korpus podstawki wykonane są z mosiądzu lub kolorowego tworzywa sztucznego, a ich powierzchnie mogą być pokryte warstewką złota. W pierwszym wariancie wykonania wynalazku urządzenie ma w poziomej części podstawy usytuowany otwór, w którym zamocowany jest korpus podstawki, korzystnie mający w widoku od przodu kształt zbliżony do odwróconego trójkąta, Na górnej poziomej części podstawki jest umieszczony element ozdobny, korzystnie w postaci kielicha, natomiast wewnątrz talerza koła loteryjnego jest umieszczony centralnie talerz ozdobny, korzystnie wykonany z mosiądzu. W drugim wariancie wykonania wynalazku urządzenie ma w poziomej części podstawy usytuowany otwór, w którym zamocowana jest ozdobna zaślepka, korzystnie zawierająca logo producenta lub inny symbol graficzny. Wewnątrz pierścienia zapadkowego jest umieszczona nieruchoma tarcza ozdobna, zamocowana korzystnie śrubą ozdobną do czołowej powierzchni podstawy zapadki. Urządzenie do gry losowej, według wynalazku charakteryzuje się wysokimi walorami estetycznymi dzięki zastosowaniu elementów mosiężnych z możliwością pokrywania ich warstwą złota, a także dzięki zastosowaniu lakierowanych i polerowanych elementów drewnianych. Konstrukcja mechanizmu zapadkowego przede wszystkim dzięki zastosowaniu widełek z tworzywa sztucznego, zatrzymujących koło w odpowiednich polach oraz tłumika drgań sprężyny pozwala na uzyskanie przyjemnego dźwięku podczas obrotu i zatrzymywania się koła loteryjnego urządzenia. Zwarta konstrukcja urządzenia pozwala na

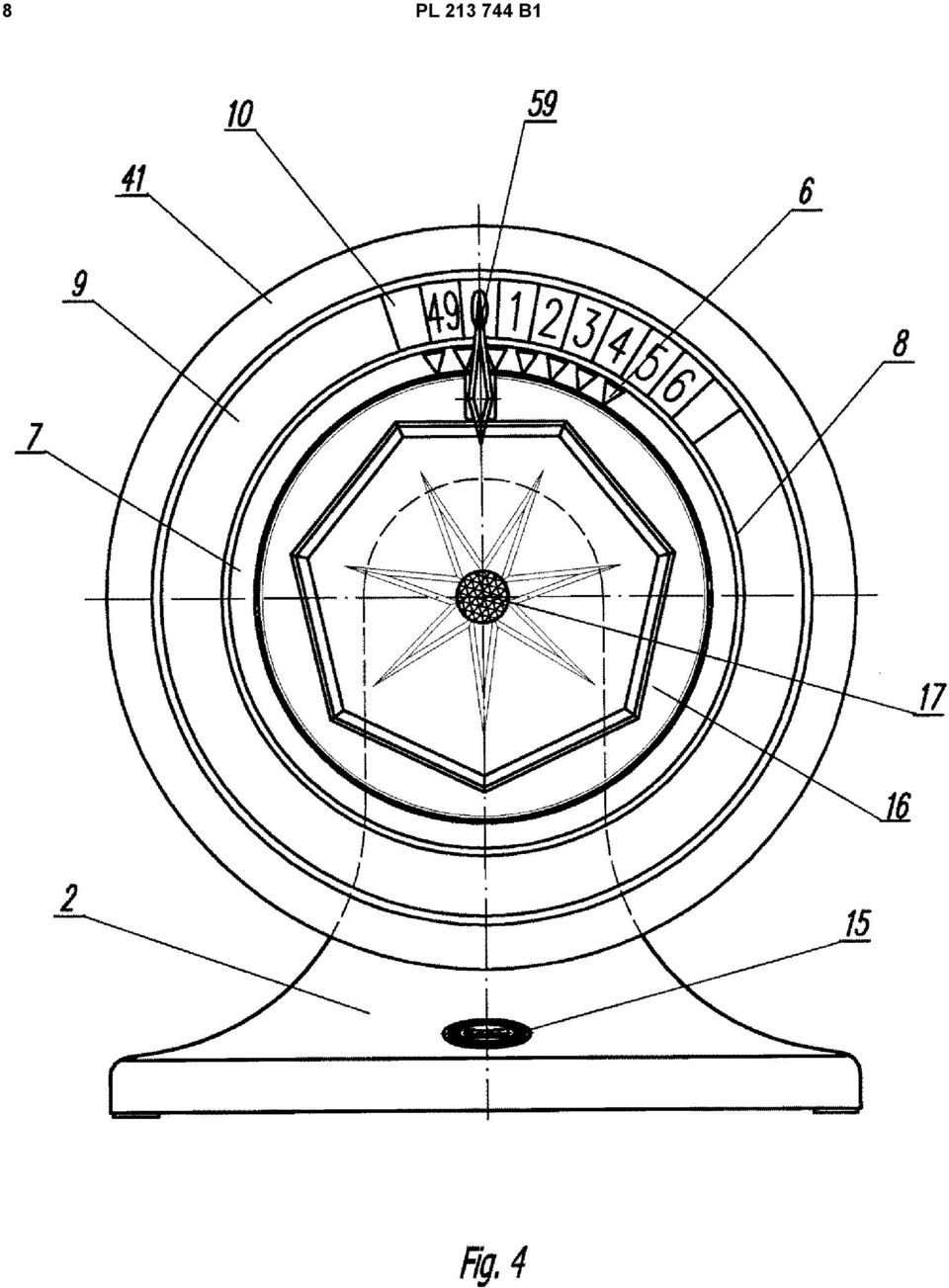

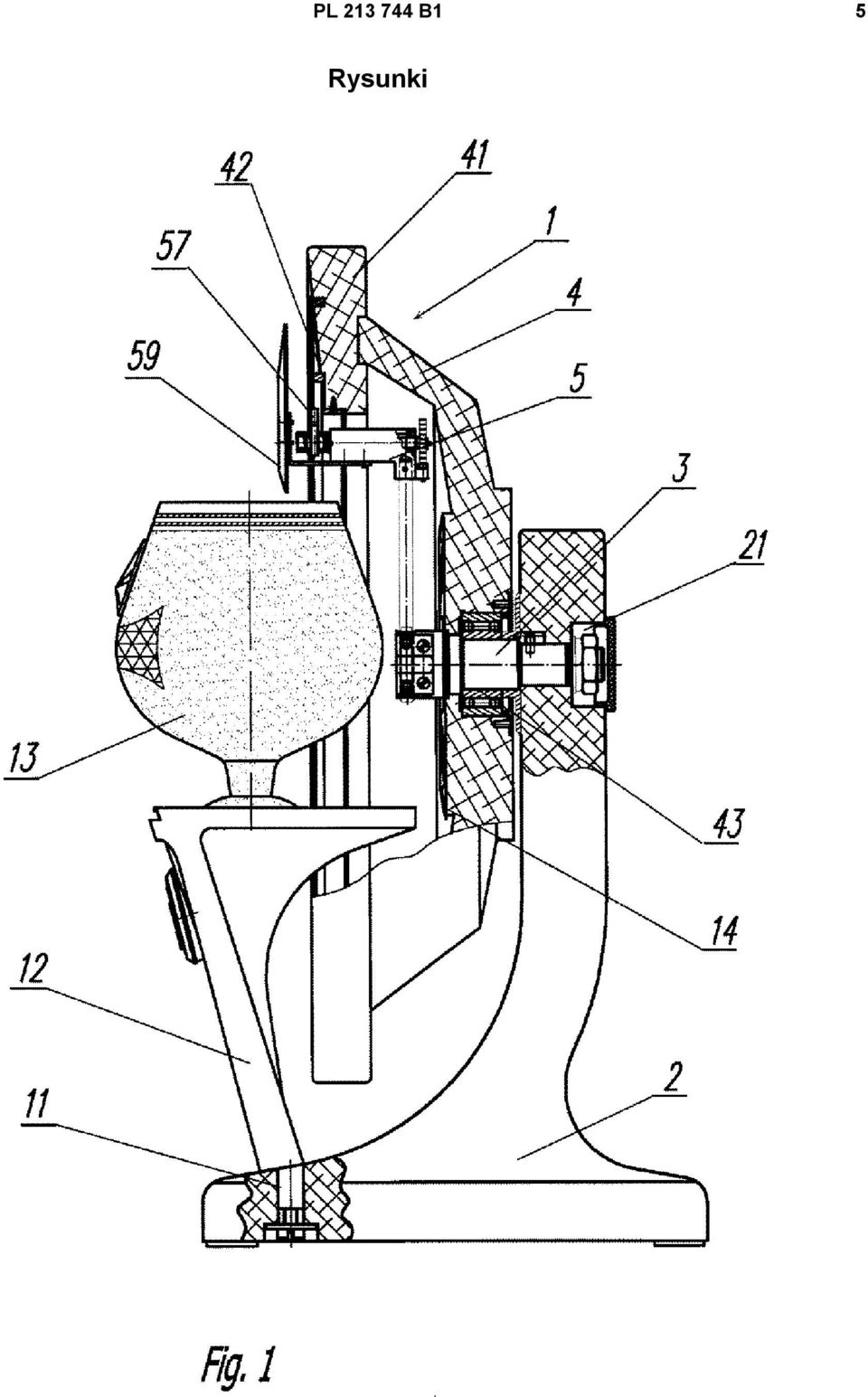

3 PL B1 3 zastosowanie go zarówno umieszczonego samodzielnie i spełniającego rolę dekoracyjną i/lub koła loteryjnego, jak również umieszczenia go na rozbudowanym stole zawierającym plansze do gier losowych. Przedmiot wynalazku został przedstawiony w przykładach wykonania na rysunku, na którym fig. 1 przedstawia półwidok - półprzekrój urządzenia w pierwszym wariancie wykonania wynalazku, fig. 2 - widok od przodu urządzenia w pierwszym wariancie wykonania wynalazku, fig. 3 - półwidok - półprzekrój urządzenia w drugim wariancie wykonania wynalazku, fig. 4 - widok od przodu urządzenia w drugim wariancie wykonania wynalazku, fig. 5 - widok mechanizmu zapadkowego z boku, fig. 6 - mechanizm zapadkowy w widoku od przodu, fig. 7 - widok widełek od przodu. Koło loteryjne 1 umieszczone jest w pionowej części podstawy 2 za pomocą ułożyskowanej osi 3. Koło zawiera wewnątrz talerza 4 połączonego z wieńcem 41, mechanizm zapadkowy 5 umieszczony trwale na umocowanej do poziomej osi 3 podstawie zapadki 51, do której zamocowany jest słupek 52 osadzony trwale w korzystnie prostopadłościennym korpusie 53. Wewnątrz korpusu 53 jest umieszczona obrotowo za pomocą łożysk kulkowych ośka 54, przy czym na jednym końcu ośki 54 jest zamocowana sprężyna spiralna 55, wyposażona korzystnie w tłumik drgań 56, zaś na drugim końcu ośki 54 są zamocowane widełki 57. Do korpusu 53 zamocowana jest za pomocą kątowego wysięgnika 58 wskazówka 59, przy czym widełki 57 współpracują z korzystnie trójkątnymi występami 6 pierścienia zapadkowego 7 wieńca zapadkowego 8, usytuowanego wewnątrz obwodowego wycięcia 42 wieńca 41 talerza 4 koła loteryjnego 1. Na skośnej powierzchni wieńca zapadkowego 8 umieszczony jest wyskalowany pierścień 9 podzielony na pięćdziesiąt identycznych pól 10, zawierających cyfry od zera czterdzieści dziewięciu, przy czym pola 10 pierścienia 9 są pomalowane naprzemiennie co najmniej dwoma kolorami. Talerz 4 koła loteryjnego 1 jest zamocowany obrotowo za pomocą łożyska tocznego 43 na mającej korzystnie postać wielostopniowego wałka osi 3, zamocowanej nieruchomo w gnieździe osadczym 21 pionowej części podstawy 2. Widełki 57 są wykonane z materiału sprężystego, korzystnie z utwardzonego tworzywa sztucznego. W pierwszym wariancie wykonania wynalazku w poziomej części podstawy 2 usytuowany jest otwór 11, w którym zamocowany jest korpus podstawki 12 korzystnie mający w widoku od przodu kształt zbliżony do odwróconego trójkąta, przy czym na górnej poziomej części podstawki 12 jest umieszczony element ozdobny 13, korzystnie w postaci kielicha, natomiast wewnątrz talerza 4 koła loteryjnego 1 jest umieszczony centralnie talerz ozdobny 14. W drugim wariancie wykonania wynalazku w poziomej części podstawy 2 usytuowany jest otwór 11, w którym zamocowana jest ozdobna zaślepka 15, natomiast wewnątrz pierścienia zapadkowego 7 jest umieszczona nieruchoma tarcza ozdobna 16, zamocowana korzystnie śrubą ozdobną 17 do czołowej powierzchni podstawy zapadki 51. Wnętrze talerza 4 koła loteryjnego 1 oraz element ozdobny w postaci kielicha lub kulistego pojemnika mogą być podświetlane, przykładowo diodami LED. Koło loteryjne 1 oraz podstawa 2 są wykonane z lakierowanego drewna, korzystnie bukowego, natomiast wieniec zapadkowy 8, pierścień zapadkowy 7 talerz ozdobny 14 oraz korpus podstawki 12 wykonane są z mosiądzu lub kolorowego tworzywa sztucznego, a ich powierzchnie mogą być pokryte warstewką złota. Urządzenie umożliwia prowadzenie wielu rodzajów gier loteryjnych lub losowych, przy czym zasada działania urządzenia polega na ręcznym wprawianiu w ruch koła loteryjnego 1 przez uczestnika gry lub osobę prowadzącą, po uprzednim wrzuceniu do kielicha lub pojemnika 13 np. żetonów o wartościach ustalonych regulaminem gry, po czym ruch koła loteryjnego 1 jest hamowany mechanizmem zapadkowym 5 poprzez przemieszczenie się pomiędzy trójkątnymi występami 6 pierścienia zapadkowego 7 widełek 57, połączonych poprzez ośkę 54 ze sprężyną spiralna 55. Wskazówka 59 zatrzymuje się na wysokości numeru od jeden do czterdzieści dziewięć, umieszczonego na pierścieniu 9 skośnej powierzchni wieńca. Wygrywa gracz, w przypadku którego wskazówka 59 zatrzyma się na najwyższym numerze. W innym przykładzie zastosowania urządzenie jest uruchamiane również ręcznie, natomiast koło loteryjne 1 stanowi odmianę ruletki, przy czym pola 10 z cyframi umieszczone na pierścieniu 9 występują w trzech naprzemiennie usytuowanych kolorach: czarnym, czerwonym i zielonym, natomiast zasady wygranych określa regulamin gry oraz specjalnie przystosowana plansza do gry, na której ustawia się żetony.

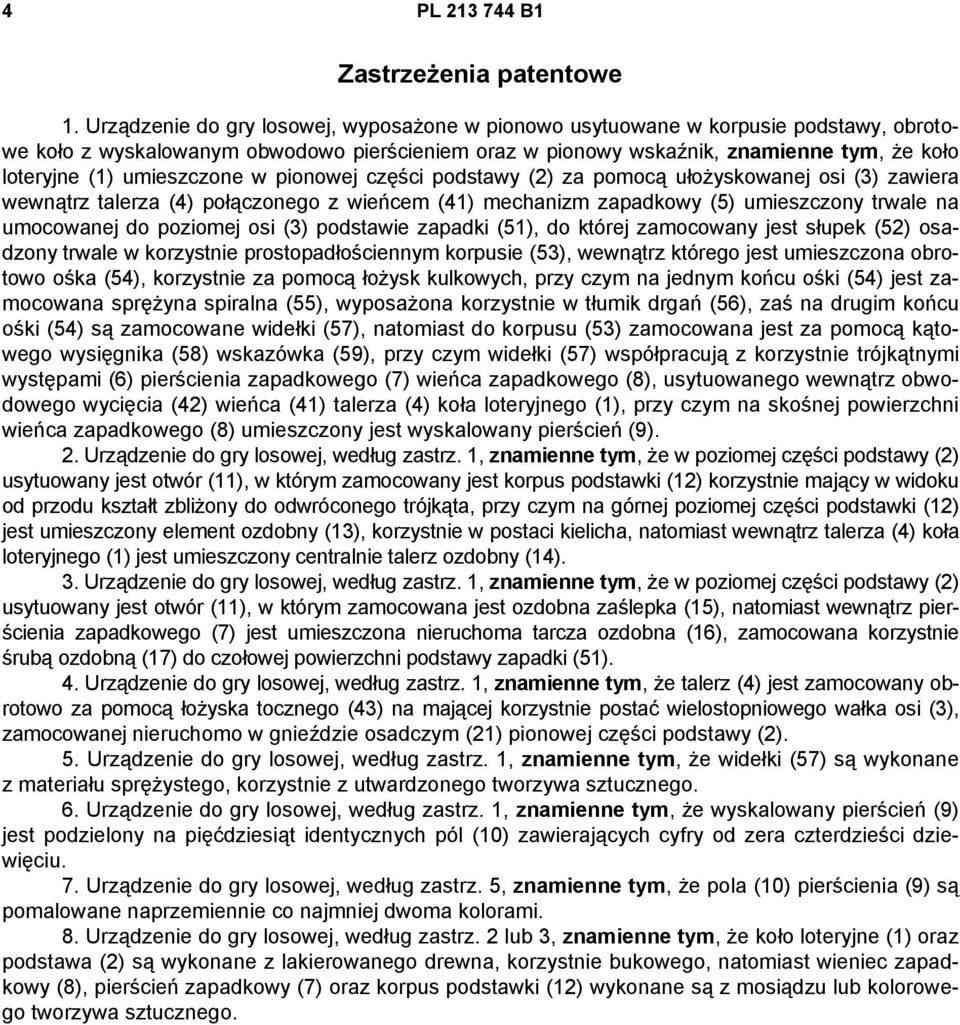

4 4 PL B1 Zastrzeżenia patentowe 1. Urządzenie do gry losowej, wyposażone w pionowo usytuowane w korpusie podstawy, obrotowe koło z wyskalowanym obwodowo pierścieniem oraz w pionowy wskaźnik, znamienne tym, że koło loteryjne (1) umieszczone w pionowej części podstawy (2) za pomocą ułożyskowanej osi (3) zawiera wewnątrz talerza (4) połączonego z wieńcem (41) mechanizm zapadkowy (5) umieszczony trwale na umocowanej do poziomej osi (3) podstawie zapadki (51), do której zamocowany jest słupek (52) osadzony trwale w korzystnie prostopadłościennym korpusie (53), wewnątrz którego jest umieszczona obrotowo ośka (54), korzystnie za pomocą łożysk kulkowych, przy czym na jednym końcu ośki (54) jest zamocowana sprężyna spiralna (55), wyposażona korzystnie w tłumik drgań (56), zaś na drugim końcu ośki (54) są zamocowane widełki (57), natomiast do korpusu (53) zamocowana jest za pomocą kątowego wysięgnika (58) wskazówka (59), przy czym widełki (57) współpracują z korzystnie trójkątnymi występami (6) pierścienia zapadkowego (7) wieńca zapadkowego (8), usytuowanego wewnątrz obwodowego wycięcia (42) wieńca (41) talerza (4) koła loteryjnego (1), przy czym na skośnej powierzchni wieńca zapadkowego (8) umieszczony jest wyskalowany pierścień (9). 2. Urządzenie do gry losowej, według zastrz. 1, znamienne tym, że w poziomej części podstawy (2) usytuowany jest otwór (11), w którym zamocowany jest korpus podstawki (12) korzystnie mający w widoku od przodu kształt zbliżony do odwróconego trójkąta, przy czym na górnej poziomej części podstawki (12) jest umieszczony element ozdobny (13), korzystnie w postaci kielicha, natomiast wewnątrz talerza (4) koła loteryjnego (1) jest umieszczony centralnie talerz ozdobny (14). 3. Urządzenie do gry losowej, według zastrz. 1, znamienne tym, że w poziomej części podstawy (2) usytuowany jest otwór (11), w którym zamocowana jest ozdobna zaślepka (15), natomiast wewnątrz pierścienia zapadkowego (7) jest umieszczona nieruchoma tarcza ozdobna (16), zamocowana korzystnie śrubą ozdobną (17) do czołowej powierzchni podstawy zapadki (51). 4. Urządzenie do gry losowej, według zastrz. 1, znamienne tym, że talerz (4) jest zamocowany obrotowo za pomocą łożyska tocznego (43) na mającej korzystnie postać wielostopniowego wałka osi (3), zamocowanej nieruchomo w gnieździe osadczym (21) pionowej części podstawy (2). 5. Urządzenie do gry losowej, według zastrz. 1, znamienne tym, że widełki (57) są wykonane z materiału sprężystego, korzystnie z utwardzonego tworzywa sztucznego. 6. Urządzenie do gry losowej, według zastrz. 1, znamienne tym, że wyskalowany pierścień (9) jest podzielony na pięćdziesiąt identycznych pól (10) zawierających cyfry od zera czterdzieści dziewięciu. 7. Urządzenie do gry losowej, według zastrz. 5, znamienne tym, że pola (10) pierścienia (9) są pomalowane naprzemiennie co najmniej dwoma kolorami. 8. Urządzenie do gry losowej, według zastrz. 2 lub 3, znamienne tym, że koło loteryjne (1) oraz podstawa (2) są wykonane z lakierowanego drewna, korzystnie bukowego, natomiast wieniec zapadkowy (8), pierścień zapadkowy (7) oraz korpus podstawki (12) wykonane są z mosiądzu lub kolorowego tworzywa sztucznego.

5 PL B1 5 Rysunki

6 6 PL B1

7 PL B1 7

8 8 PL B1

9 PL B1 9

10 10 PL B1 Departament Wydawnictw UP RP Cena 2,46 zł (w tym 23% VAT)
