PSZ Modernizacja linii napowietrznej 15kV Tuchów-Olszyny

Transkrypt

1 ZAKŁAD POMIAROWY I USŁUGI ELEKTROINSTALACYJNE inŝ. Jan Legut Zgłobice, Błonie 86C NAZWA PSZ Modernizacja linii napowietrznej 15kV Tuchów-Olszyny ADRES OBIEKTU BUDOWLANEGO I NUMER EWIDENCYJNY DZIAŁKI Jodłówka Tuchowska (obręb: 0005; Jednostka ewidencyjna: Tuchów obszar wiejski [121610_5]), działki nr: 17, 18, 19/3, 20, 24/4, 25/1, 25/2, 25/3 Lubaszowa (obręb: 0007; Jednostka ewidencyjna: Tuchów obszar wiejski [121610_5]), działki nr: 510, 518/2, 521, 525/2, 530, 532, 535/2, 535/3, 539, 540, 541/1 INWESTOR TAURON DYSTRYBUCJA SPÓŁKA AKCYJNA, KRAKÓW, ul. Jasnogórska 11 Oddział w Tarnowie, Tarnów, ul. Lwowska 72 96B BRANśA STADIUM ELEKTRYCZNA PROJEKT WYKONAWCZY NAZWA I ADRES JEDNOSTKI PROJEKTOWANIA NR TOMU ZAKŁAD POMIAROWY I USŁUGI ELEKTROINSTALACYJNE inŝ. Jan Legut Zgłobice, Błonie 86C 4 IMIĘ I NAZWISKO ZAKRES OPRACOWANIA SPECJALNOŚĆ I NR UPRAWNIEŃ PODPIS DATA OPRACOWANIA Lesław Gogola Tomasz Latawski Opracowali Miłosz Polański instalacyjno-inŝynieryjna w zakresie sieci i instalacji elektrycznych z ograniczeniem do sieci elektrycznych A-NB-7342/64/ r. Jan Legut Projektant Tarnów, maj 2014r.

2 Zakład Pomiarowy i Usługi Elektroinstalacyjne Inż. Jan Legut Zgłobice, Błonie 86C PROJEKT WYKONAWCZY FAZA OZNACZENIE NR OBIEKTU BRANŻA PW SN 61 E T O L _ S N _ P W Spis zawartości tomu kserokopia zaświadczenia projektanta o przynaleŝności do MOIIB w roku 2014, kserokopia uprawnień budowlanych projektanta, wytyczne programowe zatwierdzone protokołem Rady Technicznej nr 339/SR/12/2013 z dnia r., zgoda Burmistrza Tuchowa znak: IID KIP z dnia r. decyzja ZPT znak: PD z dnia r. notatka słuŝbowa spisana w RD Tarnów w dniu r. 1. Opis techniczny 1.1 Podstawa opracowania projektu 1.2 Przedmiot opracowania 1.3 Zakres opracowania 1.4 Linia napowietrzna SN 15 kv - Stan istniejący - Projekt remontu i przebudowy linii napowietrznej SN 15 kv 1.5 Ochrona przeciwporaŝeniowa linii napowietrznej 15 kv 1.6 Uwagi 2. Obliczenia techniczne 2.1 Dobór stanowisk słupowych 3. Zestawienie materiałów 3.1 Zestawienie demontaŝowe 3.2 Zestawienie montaŝowe 4. Rysunki 4.1 Projekt zagospodarowania działek, skala 1:1000 rys. TOL_SN_PW_ Przekrój podłuŝny trasy linii napowietrznej SN rys. TOL_SN_PW_ Schemat poglądowy rys. TOL_SN_PW_ Stanowisko słupowe nr 75 rys. TOL_SN_PW_ Stanowisko słupowe nr 85 rys. TOL_SN_PW_ Zmodyfikowany poprzecznik PO 33 rys. TOL_SN_PW_06

3

4

5

6

7

8

9

10

11

12

13

14

15

16 Zakład Pomiarowy i Usługi Elektroinstalacyjne Inż. Jan Legut Zgłobice, Błonie 86C PROJEKT WYKONAWCZY FAZA OZNACZENIE NR OBIEKTU BRANŻA PW SN 61 E T O L _ S N _ P W Opis techniczny

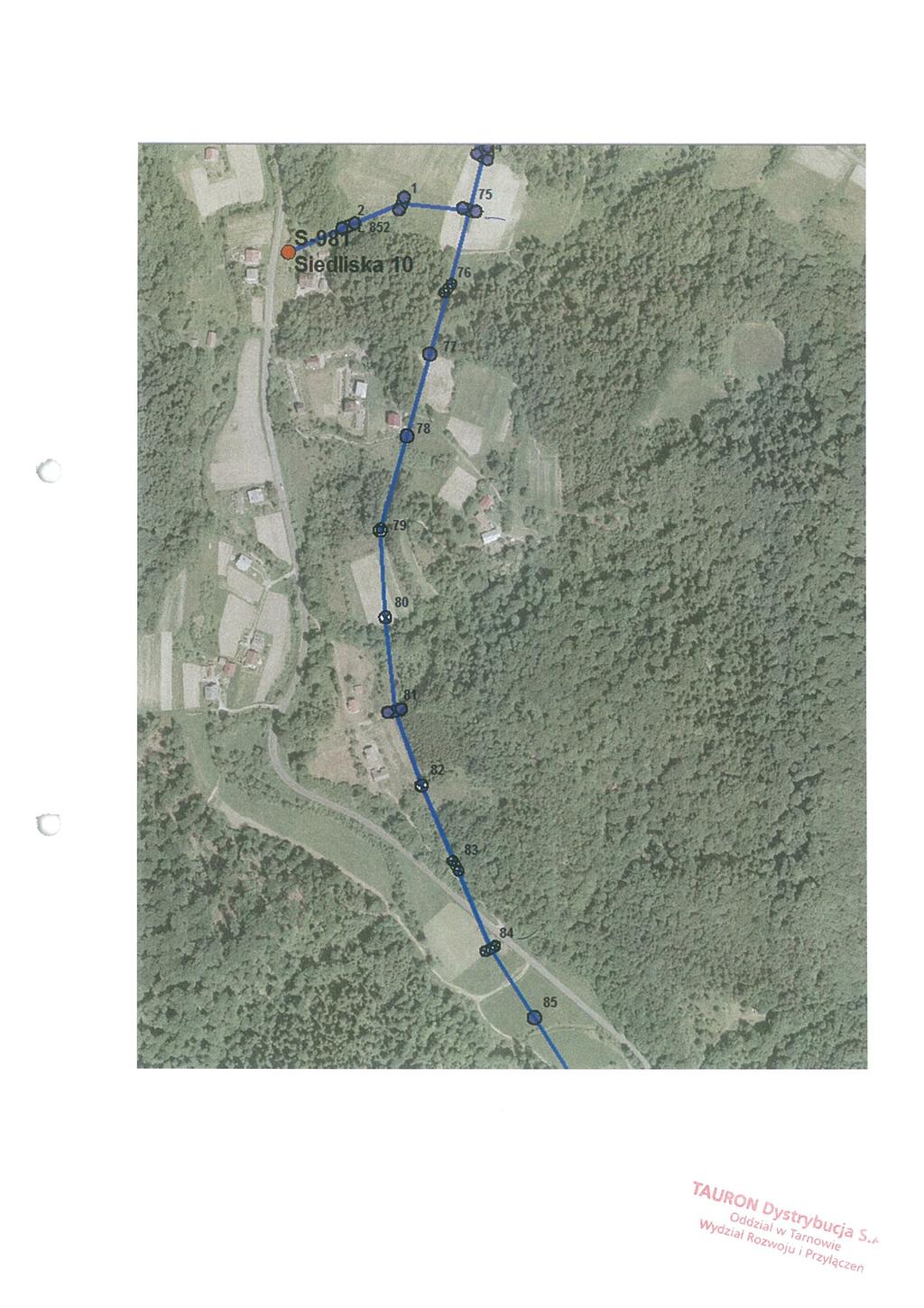

17 Zakład Pomiarowy i Usługi Elektroinstalacyjne Inż. Jan Legut Zgłobice, Błonie 86C PROJEKT WYKONAWCZY FAZA OZNACZENIE NR OBIEKTU BRANŻA PW SN 61 E T O L _ S N _ P W 1. Opis techniczny 1.1 Podstawa opracowania projektu Podstawę opracowania niniejszego projektu stanowią: zlecenie od Inwestora, wytyczne programowe zatwierdzone protokołem RT nr 339/SR/12/2013 z dnia r., plany sytuacyjne w skali 1:1000, notatka słuŝbowa spisana w dniu r. w Rejonie Dystrybucji Tarnów, obowiązujące przepisy PBUE oraz normy PN-IEC, uzgodnienie z właścicielami gruntów, przez które przebiega inwestycja. 1.2 Przedmiot opracowania Przedmiotem opracowania jest remont i przebudowa odcinka istniejącej sieci napowietrznej SN 15 kv Tuchów Olszyny w ciągu głównym pomiędzy stanowiskiem słupowym nr 75 i stanowiskiem słupowym nr 85. Prace, objęte tym zakresem, mają na celu poprawę stanu technicznego istniejącej sieci napowietrznej SN 15 kv, wykonanej przewodami typu AFL6, które zastępujemy przewodami typu BLX. 1.3 Zakres opracowania W zakres opracowania niniejszej dokumentacji wchodzi: wymianie istniejących stanowisk słupowych na nowe wykonane z Ŝerdzi wirowanych lub drewnianych wraz z uzbrojeniem, wymiana istniejących przewodów na nowe, wymiana uszkodzonych porcelanowych izolatorów wiszących i stojących, sprawdzenie stanu technicznego istniejących uziemień na remontowanym odcinku linii i ewentualne ich uzupełnienie i rozbudowanie, wykonanie nowej numeracji na stanowiskach słupowych remontowanej linii SN, wykonanie przecinki gałęzi drzew po istniejącej trasie sieci SN.

18 Zakład Pomiarowy i Usługi Elektroinstalacyjne Inż. Jan Legut Zgłobice, Błonie 86C PROJEKT WYKONAWCZY FAZA OZNACZENIE NR OBIEKTU BRANŻA PW SN 61 E T O L _ S N _ P W 1.4 Linia napowietrzna SN 15 kv Stan istniejący. Objęty modernizacją odcinek linii 15 kv Tuchów-Olszyny od słupa nr 75 do słupa nr 85 jest obecnie posadowiony na słupach typu śn, ALA oraz E w układzie trójkątnym. Stanowiska słupowe posiadają juŝ widoczne uszkodzenia, pęknięcia oraz ubytki betonu i nie nadają się do dalszej eksploatacji. Istniejąca linia 15 kv wykonana jest przewodami sztukowanymi w paru miejscach. Istniejąca izolacja linii 15 kv wykonana jest na izolatorach porcelanowych stojących typu LSD -15 oraz porcelanowych izolatorach wiszących. Długość linii 15 kv przewidzianej do remontu od słupa nr 75 do słupa nr 85 wynosi około 822 mb. Remont powyŝszego odcinka linii 15 kv podyktowany jest złym stanem technicznym urządzeń linii oraz ich duŝą awaryjnością, zwłaszcza izolatorów LSD 15. Projekt remontu i przebudowy linii napowietrznej SN 15 kv. Wszystkie stanowiska słupowe nie spełniające warunków technicznych projektuje się do wymiany na nowe (słupy wykonane z Ŝerdzi wirowanych [nr 75 i 85] lub drewnianych [nr 76, 77, 78, 80, 81, 82, 83 i 84]) o odpowiedniej wytrzymałości i zabudowane w miejsce istniejących. Na remontowanym odcinku sieci pozostaje jedynie stanowisko słupowe nr 79 (wykonane z Ŝerdzi wirowanej typu E), które jest w dobrym stanie technicznym i spełnia warunki wytrzymałościowe zmodernizowanej linii. Stare, wyeksploatowane przewody AFL6 (na remontowanym odcinku sieci SN 15 kv) prowadzone w układzie trójkątnym zastępujemy przewodami niepełnoizolowanymi typu BLX o przekroju 70 mm² w układzie pionowym. Jako izolację stojącą projektuję się izolatory typu LWP 8-24R (białe) natomiast jako izolację odciągową naleŝy zastosować izolatory kompozytowe uwzględniające odpowiednią strefę zabrudzeniową wraz z osprzętem prasowanym i łącznikami kabłąkowymi, które umoŝliwią w przyszłości łatwiejszą wymianę uszkodzonego izolatora. Od stanowiska słupowego nr 75 remontowana linia SN przebiega przez pola uprawne, łąki, tereny leśne i zabudowane oraz nad drogami.

19 Zakład Pomiarowy i Usługi Elektroinstalacyjne Inż. Jan Legut Zgłobice, Błonie 86C PROJEKT WYKONAWCZY FAZA OZNACZENIE NR OBIEKTU BRANŻA PW SN 61 E T O L _ S N _ P W W miejscowości Lubaszowa linia SN krzyŝuje się; - z drogami gminnymi w przęsłach 75 76, 76 77, z linią napowietrzną nn w przęśle W miejscowości Jodłówka Tuchowska linia SN krzyŝuje się: - z drogą lokalną w przęśle z drogą gminną w przęśle z drogą powiatową w przęśle z linią telefoniczną w przęśle Do odcinka remontowanego przyłączone są odgałęzienia do stacji transformatorowych będące w eksploatacji Rejonu Dystrybucji Tarnów. PowyŜsze odgałęzienia naleŝy pozostawić bez zmian a istniejące, zdemontowane przewody naleŝy powtórnie podpiąć. Wszystkie metalowe konstrukcje linii tzn. trzony, poprzeczniki, śruby powinny posiadać ochronę antykorozyjną wykonaną przez ocynkowanie ogniowe. Stalowe połączenia elementów zabezpieczyć przed korozją lakierem asfaltowym. Tak samo naleŝy zabezpieczyć odziomki słupów. Na kaŝdym ze słupów umiejscowić tablice ostrzegawcze, identyfikacyjną i informacyjną zgodnie z obowiązującymi normami. Na stanowiskach słupowych nr 75 i 85 zabudować odgromniki typu SBK 21/10. Wykonać uziemienie na stanowiskach słupowych nr 75, 78, 79, 83, 84, 85 wykorzystując do tego celu bednarkę FeZn 30x4 oraz uziemiacze prętowe o długości 6 mb. Po wykonaniu uziemienia zmierzyć napięcie raŝenia, które nie powinno przekroczyć 125 V. W przypadku wyniku pomiaru negatywnego uziemienie rozbudować przez wydłuŝenie elementów uziemiaczy lub zabicie nowych uziemiaczy pionowych. 1.5 Ochrona przeciwporaŝeniowa linii napowietrznej 15 kv Uziemienia ochronne słupów. Napięcie raŝenia nie powinno przekroczyć 125 V zakładając czas wyłączenia 1 s. NaleŜy wykonać uziomy powierzchniowe bednarką FeZn 30 x 4 długości 25 mb oraz po 4 uziomy naroŝne pionowe o długości 6 mb. Po wykonaniu uziemienia zmierzyć napięcie raŝenia i w przypadku braku skuteczności ochrony uziemienie rozbudować.

20 Zakład Pomiarowy i Usługi Elektroinstalacyjne Inż. Jan Legut Zgłobice, Błonie 86C PROJEKT WYKONAWCZY FAZA OZNACZENIE NR OBIEKTU BRANŻA PW SN 61 E T O L _ S N _ P W 1.6 UWAGI: Przy realizacji remontu i przebudowy (objętej niniejszym opracowaniem projektowym sieci napowietrznej 15 kv) naleŝy na bieŝąco sprawdzić zachowanie wymaganych odległości pionowych od ziemi i dróg a po wykonaniu dokonać zamierzenia geodezyjnego stanowisk słupowych. Całość prac elektryczno-montaŝowych związanych z realizacją powyŝszego projektu wykonać zgodnie z obowiązującymi przepisami, normami, katalogami oraz uzyskanymi uzgodnieniami branŝowymi i ustaleniami odpowiednich słuŝb technicznych TAURON Dystrybucja S.A. Oddział w Tarnowie. NaleŜy dokonać wycinki krzewów i gałęzi drzew wrastających w objętą niniejszym projektem napowietrzną sieć energetyczną SN. Po wykonaniu zadania naleŝy teren doprowadzić do stanu pierwotnego. Materiały uzyskane z demontaŝu naleŝy składować w wyznaczonym miejscu a po zakończonych pracach, przekazać do Rejonu Dystrybucji Tarnów.

21 Zakład Pomiarowy i Usługi Elektroinstalacyjne Inż. Jan Legut Zgłobice, Błonie 86C PROJEKT WYKONAWCZY FAZA OZNACZENIE NR OBIEKTU BRANŻA PW SN 61 E T O L _ S N _ P W Obliczenia

22 Zakład Pomiarowy i Usługi Elektroinstalacyjne Inż. Jan Legut Zgłobice, Błonie 86C PROJEKT WYKONAWCZY FAZA OZNACZENIE NR OBIEKTU BRANŻA PW SN 61 E T O L _ S N _ P W 2 Obliczenia techniczne 2.1 Dobór stanowisk słupowych Dokonano obliczeń dla projektowanych stanowisk słupowych linii SN. Spełniają one wymogi wytrzymałościowe zastosowanych Ŝerdzi. Do obliczeń zostały przyjęte maksymalne zwisy w oparciu o Tabelę Zwisów i NapręŜeń dla przewodu: BLX 70 mm². Przy budowie linii zastosować zmniejszone napręŝenie MPa dla terenów leśnych zgodnie z zaleceniem producenta. PoniewaŜ obliczeń zwisów dokonano dla zadanych warunków, nie moŝna ich traktować jako danych montaŝowych; wymagają one korekty na dzień wykonywania inwestycji w oparciu o w/w Tabelę. ZałoŜenia Strefa wiatrowa Strefa sadziowa - W II - S IIa Stanowisko słupowe nr 75 NRK - 12 śn do wymiany: a1= 100m, a2= 100m, a3=77m, α1=178º, δafl= 110 MPa, δblx= 50 MPa Puwo = 2 x Np. x cos α / 2 = 65,44 ( dan ) Pu = 2 x Np x Ps = 1965,22 (dan) Dobieram stanowisko słupowe wykonane na Ŝerdzi wirowanej typu: ROK12 12 / 25 / E. Fundament prefabrykowany : SFP122 + SP22 Głębokość posadowienia żerdzi 2,4 mb. Wysokość zawieszenia przewodów hp = 8,80 mb Wysokość zawieszenia przewodów hp1 = 8,15 mb odgałęzienie. Stanowisko słupowe nr 76 istniejący O - 12 ALA do wymiany: a1=77m, a2=67m, α=180º, δ= 50 MPa Pu = 2/3 x Np = 842,00 (dan) Dobieram stanowisko słupowe bliźniacze wykonane na Ŝerdziach drewnianych typu: Ob 14 / 10,6. Fundament prefabrykowany Udb4 Głębokość posadowienia Ŝerdzi 2,5 mb. Wysokość zawieszenia przewodów hp1 = 9,95 mb Stanowisko słupowe nr 77 istniejący P - 12 śn do wymiany: a1=67m, a2=82m, α=179º, δ= 50 MPa Pu = Wp x a = 69,70 (dan) Pu = Ws x a = 112,66 (dan) Dobieram stanowisko słupowe bliźniacze wykonane na Ŝerdziach drewnianych typu: Ob 14 / 10,6. Fundament prefabrykowany Udb4 Głębokość posadowienia Ŝerdzi 2,5 mb. Wysokość zawieszenia przewodów hp1 = 9,95 mb

23 Zakład Pomiarowy i Usługi Elektroinstalacyjne Inż. Jan Legut Zgłobice, Błonie 86C PROJEKT WYKONAWCZY FAZA OZNACZENIE NR OBIEKTU BRANŻA PW SN 61 E T O L _ S N _ P W Stanowisko słupowe nr 78 istniejący P - 12 śn do wymiany: a1=82m, a2=95m, α=180º, δ= 50 MPa Pu = 2/3 x Np = 842,00 (dan) Dobieram stanowisko słupowe wykonane na Ŝerdziach drewnianych typu: Ob 16 / 10.6 Fundament prefabrykowany Udb4 Głębokość posadowienia Ŝerdzi 2,6 mb. Wysokość zawieszenia przewodów hp1 = 11,85 mb Stanowisko słupowe nr 79 istniejący ON 12 / 12 / E dobry pozostaje : a1=95 m, a2=85 m, α= 161 º, δ= 50 MPa Puwo = 2 x Np. x cos α / 2 = 416,91 (dan) Pu = 2/3 x Np = 842,00 (dan) Istniejące stanowisko słupowe wykonane na Ŝerdzi wirowanej typu: N - 12 / 12 / E. Fundament prefabrykowany UP3 +UP2 Głębokość posadowienia żerdzi 2,5 mb. Wysokość zawieszenia przewodów hp1 = 7,90 mb Stanowisko słupowe nr 80 istniejący P - 12 ALA do wymiany: a1=85m, a2=91m, α=180º, δ= 50 MPa Pu = Wp x a = 154,70 (dan) Pu = Ws x a = 250,00 (dan) Dobieram stanowisko słupowe wykonane na Ŝerdzi drewnianej typu: P - 16 / 4,6. Fundament prefabrykowany Ud2. Głębokość posadowienia Ŝerdzi 2,2 mb. Wysokość zawieszenia przewodów hp1 = 12,58 mb Stanowisko słupowe nr 81 istniejący Np 10 śn do wymiany : a1=91 m, a2=78 m, α= 162 º, δ= 50 MPa Puwo = 2 x Np. x cos α / 2 = 416,91 (dan) Pu = 2/3 x Np = 842,00 (dan) Dobieram stanowisko słupowe bliźniacze wykonane na Ŝerdziach drewnianych typu: ONb 14 / 10,6. Fundament prefabrykowany Udb4 Głębokość posadowienia Ŝerdzi 2,5 mb. Wysokość zawieszenia przewodów hp1 = 9,95 mb Stanowisko słupowe nr 82 istniejący P - 12 ALA do wymiany: a1=78 m, a2= 83 m, α=180º, δ= 50 MPa Puwo = 2 x Np. x cos α / 2 = 416,91 (dan) Pu = 2/3 x Np = 842,00 (dan) Dobieram stanowisko słupowe bliźniacze wykonane na Ŝerdziach drewnianych typu: Ob 14 / 10,6. Fundament prefabrykowany Udb4 Głębokość posadowienia Ŝerdzi 2,5 mb. Wysokość zawieszenia przewodów hp1 = 9,95 mb

24 Zakład Pomiarowy i Usługi Elektroinstalacyjne Inż. Jan Legut Zgłobice, Błonie 86C PROJEKT WYKONAWCZY FAZA OZNACZENIE NR OBIEKTU BRANŻA PW SN 61 E T O L _ S N _ P W Stanowisko słupowe nr 83 istniejący O - 12 ALA do wymiany: a1=83m, a2=85m, α=178º, δ= 50 MPa Pu = 2/3 x Np = 842,00 (dan) Puwo = 2 x Np. x cos α / 2 =44,08 (dan) Dobieram stanowisko słupowe bliźniacze wykonane na Ŝerdziach drewnianych typu: ONb 12 / 10,6. Fundament prefabrykowany - Udb2. Głębokość posadowienia żerdzi 2,5 mb. Wysokość zawieszenia przewodów hp =7,95 mb Stanowisko słupowe nr 84 istniejący N - 12 ALA do wymiany: a1=79m, a2=85 m, α=177º, δblx= 50 MPa, Pu = 2/3 x Np = 842,00 (dan) Puwo = 2 x Np. x cos α / 2 = 66,12 (dan) Dobieram stanowisko słupowe bliźniacze wykonane na Ŝerdziach drewnianych typu: ONb 14 / 10,6. Fundament prefabrykowany Udb4. Głębokość posadowienia żerdzi 2,5 mb. Wysokość zawieszenia przewodów hp =9,95 mb Stanowisko słupowe nr 85 P - 12 ALA do wymiany: a1=86m, a2=83m, α1= 180º, δafl= 110 MPa, δblx= 50 MPa PuBLX = 2/3 x Np = 842,00 (dan) PuAFL = 2/3 x Np = 1250,00 (dan) Dobieram stanowisko słupowe wykonane na Ŝerdzi wirowanej typu: O12 12 / 20 / E. Fundament prefabrykowany SFP122. Głębokość posadowienia żerdzi 2,4 mb. Wysokość zawieszenia przewodów hp =8,8 mb

25 Zakład Pomiarowy i Usługi Elektroinstalacyjne Inż. Jan Legut Zgłobice, Błonie 86C PROJEKT WYKONAWCZY FAZA OZNACZENIE NR OBIEKTU BRANŻA PW SN 61 E T O L _ S N _ P W Zestawienie materiałów

26 ZESTAWIENIE DEMONTAŻOWE OBIEKT: Modernizacja linii napowietrznej na terenach leśnych. Przebudowa linii napowietrznej 15 kv Tuchów - Olszyny na linię napowietrzną przewodem niepełnoizolowanym typu PAS. Jm NRK - 12ŻN O-12ALA P - 12ŻN P - 12ŻN N-12/12/E P-12 ALA Np ŻN P -12 ALA O - 12 ALA N - 12 ALA P - 12ALA Razem Izolacja Izolatory LWP-20 szt Łańcuch ŁO 1-20 kpl Łańcuch ŁO2-20 kpl Poprzeczniki i konstrukcje Poprzecznik PP-352 szt Poprzecznik PN- 352 szt Poprzecznik PR-351 szt Poprzecznik PK- 352 szt Głowica G-1 szt Głowica G-2 szt Głowica G-1/E szt Przewody ( trasa do demontażu ) Przewód AFL6-3x50 mm² mb Stanowiska słupowe i żerdzie Pojedyncze szt ist/bz Rozkraczne szt Bliźniaczy szt Podpora szt Szczudło szt Żerdź 10 ŻN szt Żerdź 12 ALA szt Zerdź 12 ŻN szt Żerdź E - 12 / 12 sztr ist/bz Inne Uziemienie szt

27 6 WYKAZ MONTAŻOWY Obiekt: Modernizacja linii napowietrznej na terenach leśnych. Przebudowa linii napowietrznej 15 kv Tuchów - Olszyny na linię napowietrzną przewodem niepełnoizolowanym typu PAS. Słupy Fundamenty i Ustoje Izolacja Osprzęt Uziemienie Nr słupa Rodzaj słupa Żerdź drewniana S 12.2 Żerdź drewniana S 14.2 Żerdź drewniana S 16.2 E - 12 / 20 E - 12 / 25 Płyta U 0,85 Płyta U 130 Płyta PS Płyta stop 0,3x0,3 Obejma OS - 7 Śruba M16 x 350 mm + N + Po + Ps Śruba M16 x 580 mm + 2N + 2Ps Podkładka Ø 17 Połączenie skręcane SFP -122 Połączenie skręcane SP - 22 Rozpiętość przęsła Całkowita długość przewodu BLX -70 mm² w przęśle Ist. przewód 3 x AFL6-35mm² do p/montażu. Ist. przewód 3 x AFL6-50 mm² do p/montażu. Stopień obostrzenia Element zbliźniaczenia EZI - 3 Element EI - 7 Konstrukcja przelotowa KPI - 4 Poprzecznik PO - 33 / wg. rys. TOL_SN_PW_06 Poprzecznik PR - 41 Obejma OB Śruba M 20 x N + 2Po + Ps Śruba dwustronna M 20 x Po +Ps + 2N Śruba M 20 x N + Po + Pk + Ps Śruba dwustronna M 20 x N + 2Ps Śruba dwustronna M 20 x N + 2Ps Śruba dwustronna M 20 x N + 2Ps Śruba dwustronna M 20 x N + 2Ps Śruba dwustronna M 20 x N + 2Ps Podkładka sprężysta 60 x 60 nk Podkładka 65 x 50 nk Podkładka 100 x 80 / 22 Śruba M 16 x 500+ N + Po + Ps Śruba M 20 x 500+ N + Po + Ps Układ ochrony przeciwłukowej SDI 20.2 Układ ochrony przeciwłukowej SDI 27.1 Odgromnik SBK 21/10 Osłona przeciw ptakom SP 36.3 LWP8-24 S Łańcuch ŁO -1 Łańcuch ŁOi / 1 Łańcuch ŁOi / 2 Izolator SDI Wieszak Nk Nakrętka z uchem M 20 nk Uchwyt oplotowy SO 115,9585 Łścznik orczykowy Nk Łścznik dwuuchowy skręcony Nk 3532 Drut wiązałkowy ɸ 4 mm Taśma aluminiowa 10x1x1000 Uchwyt odciągowy Nk Uchwyt odciągowy SO Łącznik kabłąkowy Nk Łącznik dwuwidlasty skręcony Nk Uchwyt Śrubowy Nk Uchwyt pętlicowy Przewód AALXSn-50 mm² 15 kv Zacisk SLW 25.2 Zacisk SEW 20. Pokrywka SP- 16 Klamerka COT36 + Taśma COT37 Tabliczka ostrzegawcza Bednarka 30 x 4 Uziemiacz prętowy dł.3 m Śruba M10 x 35 mm² + N + 2Po + Ps szt szt szt szt szt szt szt szt szt szt kpl kpl szt kpl kpl mb mb mb mb szt szt szt szt szt szt kpl kpl kpl kpl kpl kpl kpl kpl szt szt szt kpl kpl szt szt szt szt szt szt szt szt szt szt szt szt szt szt kg kg szt szt szt szt szt szt m szt szt szt szt szt mb szt kpl ROK / 25 / E ,2 0, Ob - 14 / 10, Ob - 14 / 10, Ob - 16 / 10, N - 12 / 12 / E Stanowisko istniejące P - 16 / 4, ONb - 14 / 10, Ob - 14 / 10, ONb - 12 / 10, ONb - 14 / 10, O12-12 / 20 / E RAZEM: ,2 0,

28 Zakład Pomiarowy i Usługi Elektroinstalacyjne Inż. Jan Legut Zgłobice, Błonie 86C PROJEKT WYKONAWCZY FAZA OZNACZENIE NR OBIEKTU BRANŻA PW SN 61 E T O L _ S N _ P W Rysunki

29 Stanowiska słupowe Nr Typ Stan 75 ROK12-12/25/E Modernizowany 76 Ob-14/10,6 Modernizowany 77 Ob-14/10,6 Modernizowany 78 Ob-16/10,6 Modernizowany 79 N-12/12/E Istniejący - pozostaje 80 P-16/4,6 Modernizowany 81 ONb-14/10,6 Modernizowany 82 Ob-14/10,6 Modernizowany 83 Onb-12/10,6 Modernizowany 84 Onb-14/10,6 Modernizowany 85 O12-12/20/E Modernizowany

30 Stanowiska słupowe Nr Typ Głębokość Wysokość zawieszenia posadowienia t [mb] przewodów hp [mb] Stan 75 ROK12-12/25/E 2,40 8,80 Modernizowany 76 Ob-14/10,6 2,50 9,95 Modernizowany 77 Ob-14/10,6 2,50 9,95 Modernizowany 78 Ob-16/10,6 2,60 11,85 Modernizowany 79 N-12/12/E 2,50 7,90 Istniejący - pozostaje 80 P-16/4,6 2,20 12,58 Modernizowany 81 ONb-14/10,6 2,50 9,95 Modernizowany 82 Ob-14/10,6 2,50 9,95 Modernizowany 83 Onb-12/10,6 2,50 7,95 Modernizowany 84 Onb-14/10,6 2,50 9,95 Modernizowany 85 O12-12/20/E 2,40 8,80 Modernizowany
