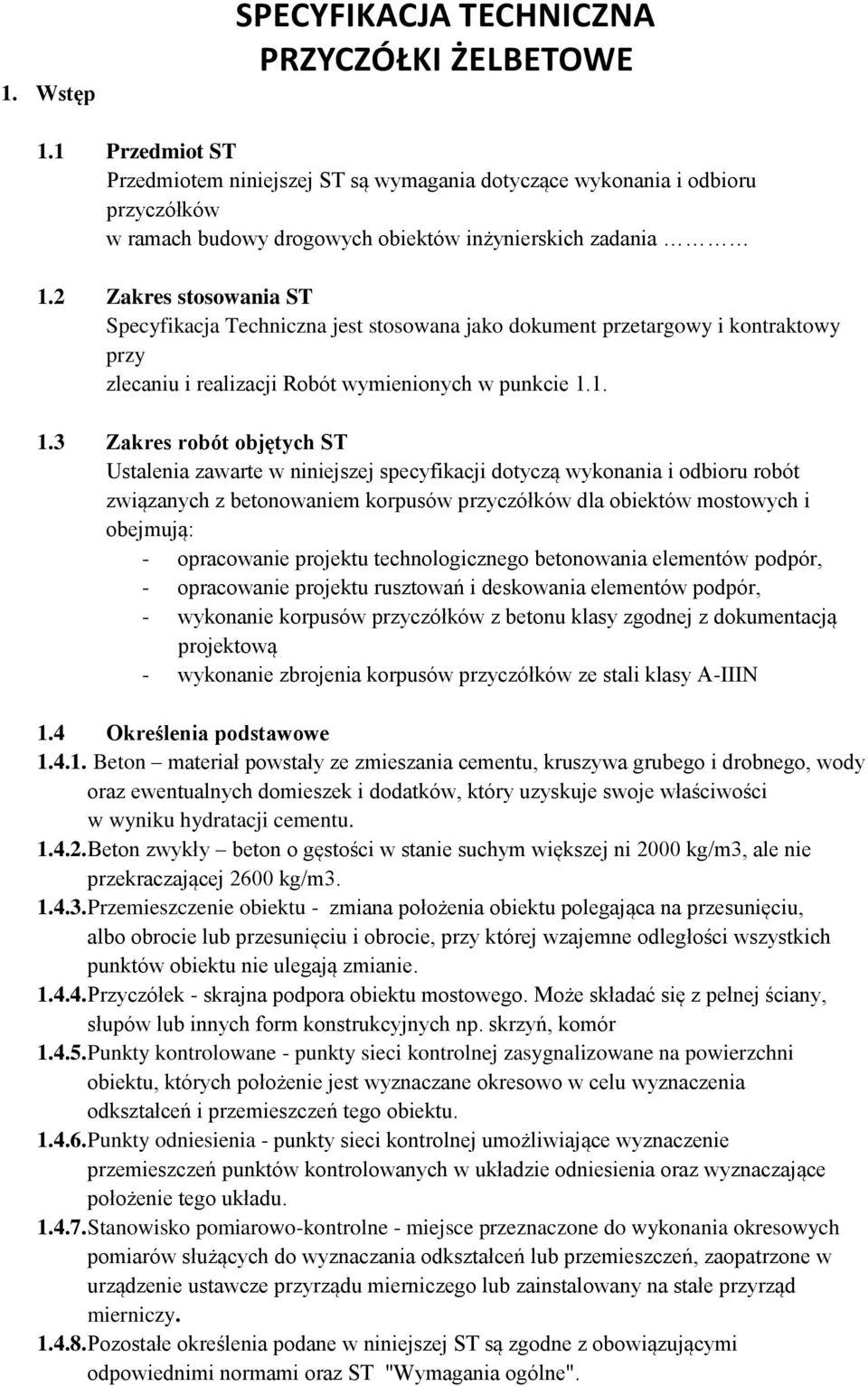

1 1. Wstęp SPECYFIKACJA TECHNICZNA PRZYCZÓŁKI ŻELBETOWE 1.1 Przedmiot ST Przedmiotem niniejszej ST są wymagania dotyczące wykonania i odbioru przyczółków w ramach budowy drogowych obiektów inżynierskich zadania 1.2 Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji Robót wymienionych w punkcie Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą wykonania i odbioru robót związanych z betonowaniem korpusów przyczółków dla obiektów mostowych i obejmują: - opracowanie projektu technologicznego betonowania elementów podpór, - opracowanie projektu rusztowań i deskowania elementów podpór, - wykonanie korpusów przyczółków z betonu klasy zgodnej z dokumentacją projektową - wykonanie zbrojenia korpusów przyczółków ze stali klasy A-IIIN 1.4 Określenia podstawowe Beton materiał powstały ze zmieszania cementu, kruszywa grubego i drobnego, wody oraz ewentualnych domieszek i dodatków, który uzyskuje swoje właściwości w wyniku hydratacji cementu Beton zwykły beton o gęstości w stanie suchym większej ni 2000 kg/m3, ale nie przekraczającej 2600 kg/m Przemieszczenie obiektu - zmiana położenia obiektu polegająca na przesunięciu, albo obrocie lub przesunięciu i obrocie, przy której wzajemne odległości wszystkich punktów obiektu nie ulegają zmianie Przyczółek - skrajna podpora obiektu mostowego. Może składać się z pełnej ściany, słupów lub innych form konstrukcyjnych np. skrzyń, komór Punkty kontrolowane - punkty sieci kontrolnej zasygnalizowane na powierzchni obiektu, których położenie jest wyznaczane okresowo w celu wyznaczenia odkształceń i przemieszczeń tego obiektu Punkty odniesienia - punkty sieci kontrolnej umożliwiające wyznaczenie przemieszczeń punktów kontrolowanych w układzie odniesienia oraz wyznaczające położenie tego układu Stanowisko pomiarowo-kontrolne - miejsce przeznaczone do wykonania okresowych pomiarów służących do wyznaczania odkształceń lub przemieszczeń, zaopatrzone w urządzenie ustawcze przyrządu mierniczego lub zainstalowany na stałe przyrząd mierniczy Pozostałe określenia podane w niniejszej ST są zgodne z obowiązującymi odpowiednimi normami oraz ST "Wymagania ogólne".

2 1.5 Ogólna wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z Dokumentacją Projektową, ST i poleceniami Inżyniera. Ogólne wymagania dotyczące robót podano w ST "Wymagania ogólne". 2. Materiały 2.1 Ogólne wymagania dotyczące materiałów 2.2 Materiały do wykonania robót Materiałem stosowanym przy wykonywaniu robót według zasad niniejszych Specyfikacji jest: Drewno na deskowania i rusztowania Tarcica iglasta, liściasta oraz sklejka iglasta wodoodporna - do robót ciesielskich winny odpowiadać wymaganiom PN-63/B-06251, PN-67/D oraz ST Elementy stalowe rusztowań składanych oraz deskowania zinwentaryzowane Elementy stalowe do budowy rusztowań składanych są elementami zinwentaryzowanymi. Odbiór tych elementów powinien być dokonany przez wytwórnię przy dostawie. Deskowania zinwentaryzowane firmowe Beton przeznaczony do pompowania. Należy stosować beton klasy zgodnej z dokumentacją projektową - posiadający nasiąkliwość poniżej 5%, mrozoodporność F=150 i wodoszczelność W-8 - wymagania według ST Beton Stal do zbrojenia betonu Do zbrojenia betonu należy stosować stal zbrojeniową okrągłą żebrowaną klasy A-IIIN - wymagania według ST Stal. 3. Sprzęt 3.1 Ogólna wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w ST,,Wymagania ogólne" pkt Sprzęt do wykonania robót Do ustalenia punktów wysokościowych (reperów) należy stosować następujący sprzęt: - teodolity lub tachimetry o dokładności pomiaru kątów 5cc, - niwelatory o dokładności pomiaru 1 mm/km, - łaty, - taśmy stalowe. - instrumenty typu Total Station o dokładności pomiaru kątów 5cc oraz odległości3 mm ± 3 mm/km - nasadki dalmiercze o dokładności pomiaru odległości 3 mm ± 3 mm/km Sprzęt stosowany do pomiarów punktów wysokościowych powinien gwarantować uzyskanie wymaganej dokładności pomiaru. Wszelkie urządzenia pomiarowe powinny posiadać atesty i aktualne świadectwa legalizacyjne wymagane odpowiednimi przepisami. Dotyczy to zarówno teodolitów, niwelatorów, dalmierzy jak i prostych przyrządów takich jak taśmy i ruletki.

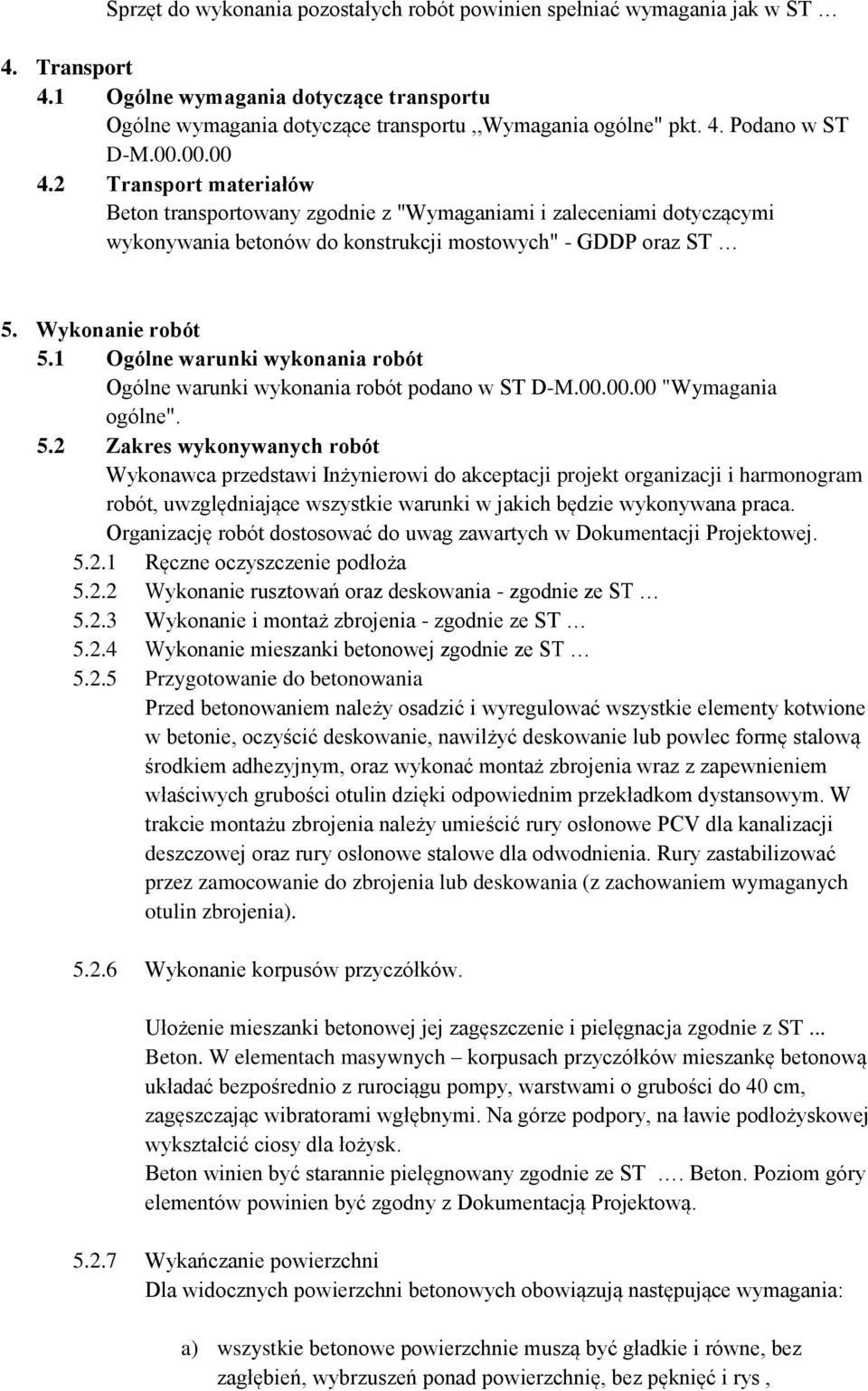

3 Sprzęt do wykonania pozostałych robót powinien spełniać wymagania jak w ST 4. Transport 4.1 Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu,,wymagania ogólne" pkt. 4. Podano w ST D-M Transport materiałów Beton transportowany zgodnie z "Wymaganiami i zaleceniami dotyczącymi wykonywania betonów do konstrukcji mostowych" - GDDP oraz ST 5. Wykonanie robót 5.1 Ogólne warunki wykonania robót Ogólne warunki wykonania robót podano w ST D-M "Wymagania ogólne". 5.2 Zakres wykonywanych robót Wykonawca przedstawi Inżynierowi do akceptacji projekt organizacji i harmonogram robót, uwzględniające wszystkie warunki w jakich będzie wykonywana praca. Organizację robót dostosować do uwag zawartych w Dokumentacji Projektowej Ręczne oczyszczenie podłoża Wykonanie rusztowań oraz deskowania - zgodnie ze ST Wykonanie i montaż zbrojenia - zgodnie ze ST Wykonanie mieszanki betonowej zgodnie ze ST Przygotowanie do betonowania Przed betonowaniem należy osadzić i wyregulować wszystkie elementy kotwione w betonie, oczyścić deskowanie, nawilżyć deskowanie lub powlec formę stalową środkiem adhezyjnym, oraz wykonać montaż zbrojenia wraz z zapewnieniem właściwych grubości otulin dzięki odpowiednim przekładkom dystansowym. W trakcie montażu zbrojenia należy umieścić rury osłonowe PCV dla kanalizacji deszczowej oraz rury osłonowe stalowe dla odwodnienia. Rury zastabilizować przez zamocowanie do zbrojenia lub deskowania (z zachowaniem wymaganych otulin zbrojenia) Wykonanie korpusów przyczółków. Ułożenie mieszanki betonowej jej zagęszczenie i pielęgnacja zgodnie z ST... Beton. W elementach masywnych korpusach przyczółków mieszankę betonową układać bezpośrednio z rurociągu pompy, warstwami o grubości do 40 cm, zagęszczając wibratorami wgłębnymi. Na górze podpory, na ławie podłożyskowej wykształcić ciosy dla łożysk. Beton winien być starannie pielęgnowany zgodnie ze ST. Beton. Poziom góry elementów powinien być zgodny z Dokumentacją Projektową Wykańczanie powierzchni Dla widocznych powierzchni betonowych obowiązują następujące wymagania: a) wszystkie betonowe powierzchnie muszą być gładkie i równe, bez zagłębień, wybrzuszeń ponad powierzchnię, bez pęknięć i rys,

4 b) kształtowanie odpowiednich spadków poprzecznych i podłużnych powinno następować podczas betonowania elementu. Ewentualne nierówności i kawerny powinny być usunięte, a miejsca przypadkowo uszkodzone powinny zostać dokładnie naprawione odpowiednią zaprawą cementową natychmiast po rozdeskowaniu. c) ostre krawędzie betonu po rozdeskowaniu powinny być oszlifowane; bezpośrednio po rozebraniu deskowań należy wszystkie wystające nierówności wyrównać za pomocą tarcz karborundowych i czystej wody, d) gładkość powierzchni powinna cechować się brakiem lokalnych progów, raków, wgłębień i wybrzuszeń, wystających ziaren kruszywa itp. Dopuszczalne są lokalne nierówności do 5 mm lub wgłębienia do 5 mm, e) ewentualne łączniki stalowe (drut, śruby itp.), które spełniały funkcję stężeń deskowań lub inne i wystają z betonu po rozdeskowaniu, powinny być obcięte przynajmniej 1 cm pod wykończoną powierzchnią betonu, a otwory powinny być wypełnione zaprawą typu PCC. Wszystkie uszkodzenia powierzchni powinny być naprawione na koszt Wykonawcy. Części wystające powinny być skute lub zeszlifowane, a zagłębienia wypełnione zaprawą PCC. 6. Kontrola jakości robót 6.1 Ogólne zasady kontroli jakości robót 6.2 Kontrola jakości robót polega na sprawdzeniu zgodności z Dokumentacją Projektowej pod względem: - jakości użytych materiałów, - wykonania robót zbrojarskich. - wykonania robót betoniarskich. Kontrolę jakości robót przeprowadzić zgodnie ze ST 6.3 Dopuszczalne odchyłki wymiarowe od Dokumentacji Projektowej wynoszą: Dla korpusów podpór masywnych: - odchylenie od pionu ± 0,5 % wysokości, lecz nie więcej ni 2 cm, - wymiary zewnętrzne ± 2 cm, - usytuowanie w planie ± 2 cm, - rzędne górnej płaszczyzny podpory ± 1,0 cm. - rzędne elementów podpory ± 1,0 cm. - rzędne ciosów podłożyskowych ± 1,0 cm. Pęknięcia elementów konstrukcyjnych są niedopuszczalne. Rysy powierzchniowe

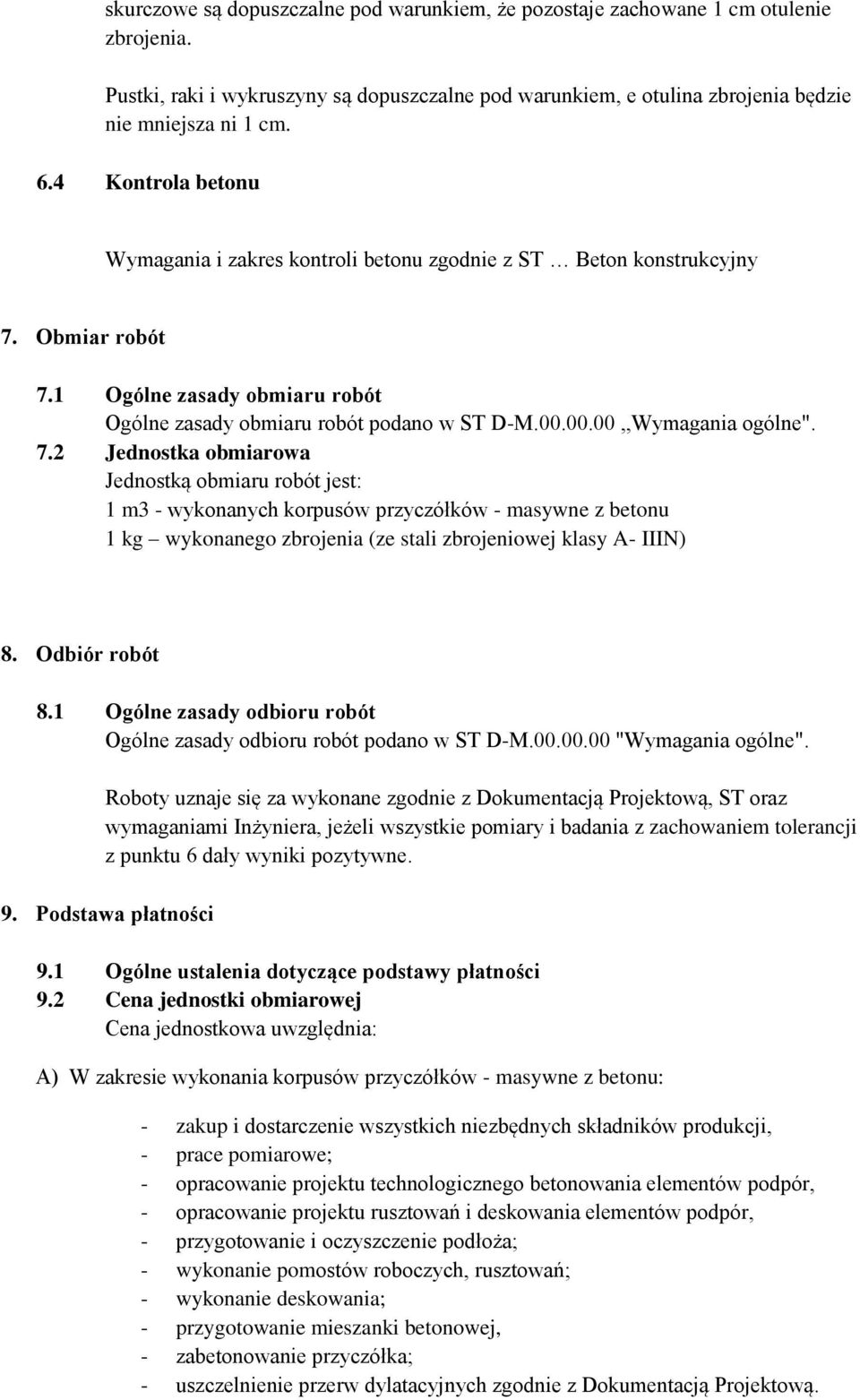

5 skurczowe są dopuszczalne pod warunkiem, że pozostaje zachowane 1 cm otulenie zbrojenia. Pustki, raki i wykruszyny są dopuszczalne pod warunkiem, e otulina zbrojenia będzie nie mniejsza ni 1 cm. 6.4 Kontrola betonu Wymagania i zakres kontroli betonu zgodnie z ST Beton konstrukcyjny 7. Obmiar robót 7.1 Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w ST D-M ,,Wymagania ogólne". 7.2 Jednostka obmiarowa Jednostką obmiaru robót jest: 1 m3 - wykonanych korpusów przyczółków - masywne z betonu 1 kg wykonanego zbrojenia (ze stali zbrojeniowej klasy A- IIIN) 8. Odbiór robót 8.1 Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w ST D-M "Wymagania ogólne". Roboty uznaje się za wykonane zgodnie z Dokumentacją Projektową, ST oraz wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji z punktu 6 dały wyniki pozytywne. 9. Podstawa płatności 9.1 Ogólne ustalenia dotyczące podstawy płatności 9.2 Cena jednostki obmiarowej Cena jednostkowa uwzględnia: A) W zakresie wykonania korpusów przyczółków - masywne z betonu: - zakup i dostarczenie wszystkich niezbędnych składników produkcji, - prace pomiarowe; - opracowanie projektu technologicznego betonowania elementów podpór, - opracowanie projektu rusztowań i deskowania elementów podpór, - przygotowanie i oczyszczenie podłoża; - wykonanie pomostów roboczych, rusztowań; - wykonanie deskowania; - przygotowanie mieszanki betonowej, - zabetonowanie przyczółka; - uszczelnienie przerw dylatacyjnych zgodnie z Dokumentacją Projektową.

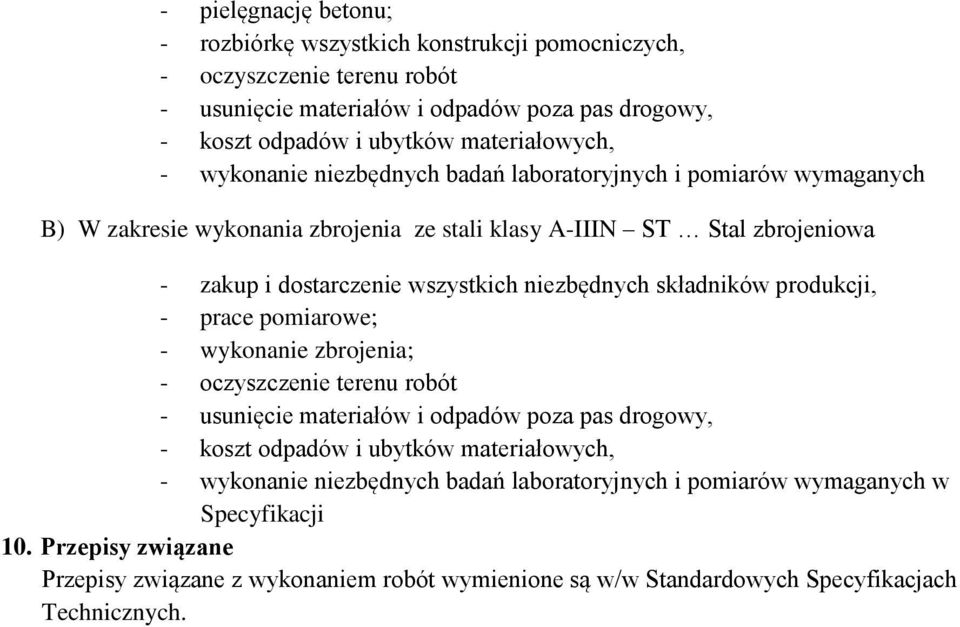

6 - pielęgnację betonu; - rozbiórkę wszystkich konstrukcji pomocniczych, - oczyszczenie terenu robót - usunięcie materiałów i odpadów poza pas drogowy, - koszt odpadów i ubytków materiałowych, - wykonanie niezbędnych badań laboratoryjnych i pomiarów wymaganych B) W zakresie wykonania zbrojenia ze stali klasy A-IIIN ST Stal zbrojeniowa - zakup i dostarczenie wszystkich niezbędnych składników produkcji, - prace pomiarowe; - wykonanie zbrojenia; - oczyszczenie terenu robót - usunięcie materiałów i odpadów poza pas drogowy, - koszt odpadów i ubytków materiałowych, - wykonanie niezbędnych badań laboratoryjnych i pomiarów wymaganych w Specyfikacji 10. Przepisy związane Przepisy związane z wykonaniem robót wymienione są w/w Standardowych Specyfikacjach Technicznych.
