1 Schrack 4 Home Toolless-Connection Miniclic Budynkowa multimedialna instalacja telekomunikacyjna Amparo Leuchtmelder Telekomunikacyjne LED Technologie tablice mieszkaniowe Instalacje Vollflächige telekomunikacyjne Ausleuchtung miedziane i światłowodowe Instalacje Hohe Leuchtkraft telewizji naziemnej DVB-T i satelitarnej SAT ZAKUPY ONLINE! ENERGIE INDUSTRIE GEBÄUDE ANLAGEN DATEN KABEL LICHT PHOTOVOLTAIK W biurze, jak i w podróży z aplikacji Live Phone INFORMACJE O DOSTĘPNOŚCI PRODUKTÓW z Centrum Logistycznego w Warszawie _schrack_katalogcover_2b.indd :56 w STORE ENERGIA PRZEMYSŁ BUDOWNICTWO BEZPIECZEŃSTWO DANE KABLE OŚWIETLENIE FOTOWOLTAIKA ENERGIE INDUSTRIE GEBÄUDE ANLAGEN DATEN KABEL LICHT PHOTOVOLTAIK Get Ready. Get Schrack.

2 4 HOME ROZPORZĄDZENIE 2 W dniu zaczęła obowiązywać nowelizacja rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. Głównym celem rozporządzenie jest zmiana i usystematyzowanie przepisów dotyczących instalacji telekomunikacyjnych i teletechnicznych w budynkach użyteczności publicznej i zamieszkania zbiorowego. Nieprecyzyjne przepisy, bądź ich brak był przyczyną wielu braków i ograniczeń w dotychczasowo powstających instalacjach. Ograniczenia dostępu do szerokopasmowego Internetu, utrudniony dostęp do usług telewizyjnych, powstające bez zgody i nadzoru instalacje indywidualne były zjawiskiem popularnym, czasami niebezpiecznym dla budynków i mieszkańców. Omawiana nowelizacja przewiduje kilka zmian w przepisach budowlanych obowiązujących dla budynków zamieszkania zbiorowego. Wprowadzono obowiązek budowy budynkowej instalacji światłowodowej FTTH (ang. Fiber to the Home), która rozpoczyna się w dedykowanym pomieszczeniu teletechnicznym na przełącznicy światłowodowej (punkt styku) i doprowadza dwa włókna światłowodowe do każdego lokalu. Realizowane jest to dwuwłóknowymi kablami jednomodowymi 9/125 OS2 ze złączami SC/APC. FTTH pozwala na dostarczenie wszelkich usług szerokopasmowych jak szybki Internet, transmisja danych, video i dźwięk. Wymagane jest również wyposażenie budynków w instalację do zbiorowego odbioru sygnałów telewizji satelitarnej, cyfrowej naziemnej i radia. Instalacja ma zawierać wszystkie niezbędne urządzenie pozwalające na odbiór tych transmisji, od zestawu antenowego dla w/w mediów, poprzez wzmacniacze, rozdzielacze, kable do każdego lokalu. Poprawna instalacja pozwoli na transmisję w/w sygnałów jednym kablem koncentrycznym. Wymagania stawiane rozporządzeniem to dla tej instalacji kabel kategorii RG-6 lub wyższej, wykonany w klasie A, zawierający podwójny ekran folie aluminiową oraz oplot o gęstości co najmniej 77%. Ponadto kabel musi posiadać miedzianą żyłę wewnętrzną o średnicy nie mniejszej niż 1 mm. Tłumienie każdego z torów utworzonych z kabli koncentrycznych nie może przekraczać 12 db. Zgodnie z nowelizacją obowiązkowa jest również instalacja drugiego kabla koncentrycznego (okablowania) od przełącznicy kablowej zlokalizowanej w punkcie połączenia z publiczną siecią telekomunikacyjną (punkt styku), do zakończeń kabli w telekomunikacyjnej skrzynce mieszkaniowej. Instalacja ta, jest przewidziana do doprowadzenia do każdego lokalu sygnałów sieci kablowej (dostarczanych przez operatorów telekomunikacyjnych, czy platformy cyfrowe), lub drugiego sygnału TV-SAT i DVB-T. Kabel ten, jako drugi przewód koncentryczny wprowadzony do szafki mieszkaniowej musi spełniać wyżej wymienione parametry dla kabli koncentrycznych. Wprowadzono obowiązek budowy okablowania miedzianego wykonanego z dwóch skrętek czteroparowych UTP kategorii 5 lub wyższej do każdego lokalu. Jedna skrętka jest przewidziana na potrzeby Internetu, a druga do instalacji dzwonkowej, domofonowej lub przyzywowej. Obie skrętki muszą być doprowadzone do każdej telekomunikacyjnej skrzynki mieszkaniowej i powinny być zakończone na odpowiednim osprzęcie połączeniowym tak, aby zapewnić dla łącza lub kanału minimum charakterystykę klasy D. Rozporządzenie mówi, że jedno z tych łączy przeznaczone dla usług szerokopasmowego dostępu do internetu powinno być doprowadzone do punktu połączenia z publiczną siecią telekomunikacyjną. Na potrzeby wymienionych systemów należy montować skrzynki mieszkaniowe, zlokalizowane blisko drzwi wejściowych do lokalu, które koncentrują wszystkie omawiane przyłącza w mieszkaniu i umożliwiają odpowiednie zakończenie kabli. Od mieszkaniowych skrzynek telekomunikacyjnych są rozprowadzane wszystkie kable do gniazdek w lokalu (gniazda RJ 45, gniazda TV). Obowiązkowe jest również wydzielenie odpowiedniego pomieszczenia teletechnicznego w budynku, w którym skoncentrowane będą wszystkie omawiane systemy i sprzęt do ich obsługi. Jest to tzw. punkt styku, który służy do połączenia instalacji telekomunikacyjnej z publiczna siecią telekomunikacyjną. Pomieszczenie takie powinno być zlokalizowane na kondygnacjach -1, lub 0 i zapewniać całkowite bezpieczeństwo zainstalowanego tam sprzętu. Musi również zapewniać łatwy dostęp dowolnym operatorom telekomunikacyjnym (łatwość przy i odłączania), oraz zapewniać pełną kontrolę dostępu.

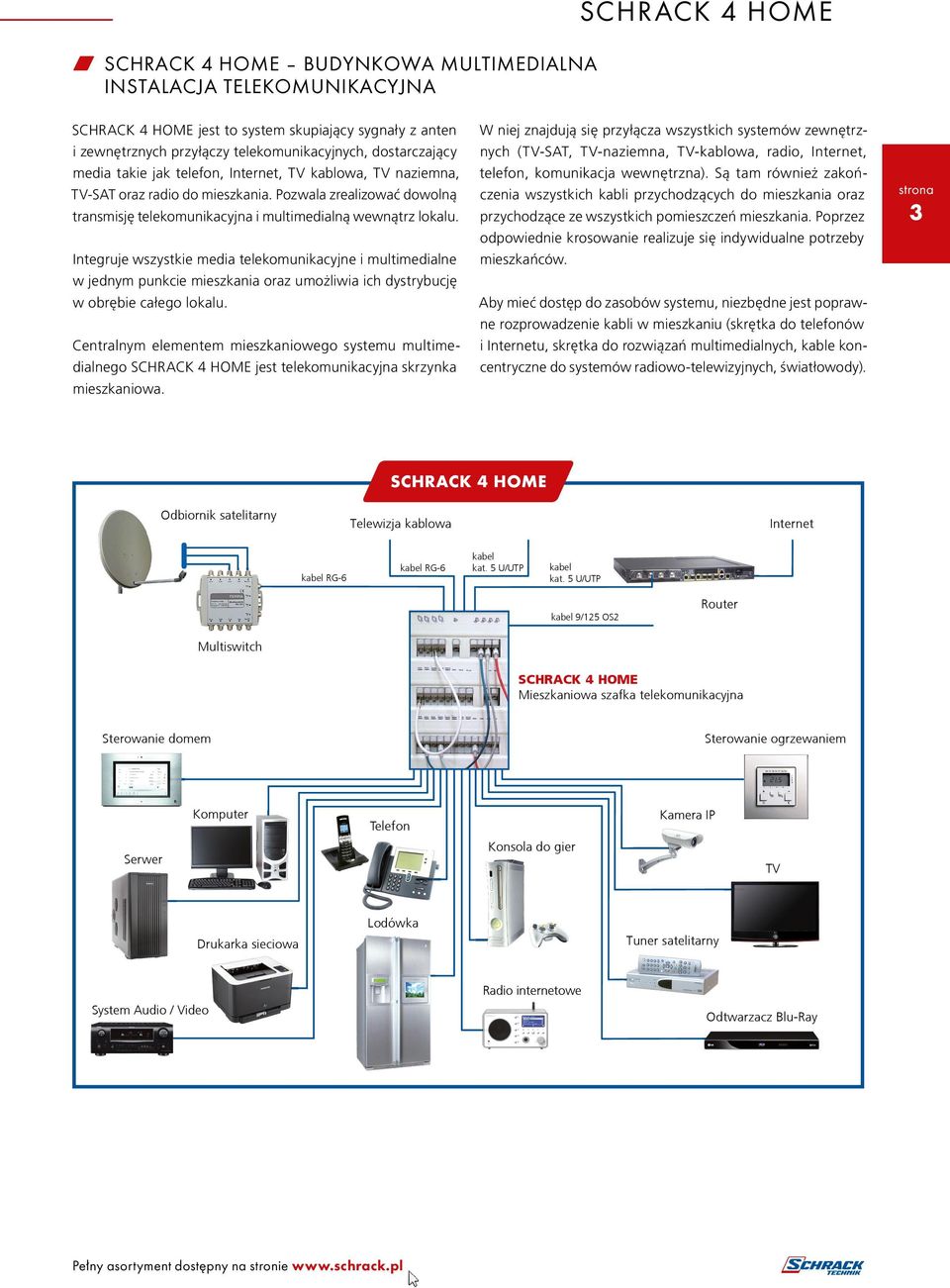

3 4 HOME BUDYNKOWA MULTIMEDIALNA INSTALACJA EKOMUNIKACYJNA 4 HOME 4 HOME jest to system skupiający sygnały z anten i zewnętrznych przyłączy telekomunikacyjnych, dostarczający media takie jak telefon, Internet, TV kablowa, TV naziemna, TV SAT oraz radio do mieszkania. Pozwala zrealizować dowolną transmisję telekomunikacyjna i multimedialną wewnątrz lokalu. Integruje wszystkie media telekomunikacyjne i multimedialne w jednym punkcie mieszkania oraz umożliwia ich dystrybucję w obrębie całego lokalu. Centralnym elementem mieszkaniowego systemu multimedialnego 4 HOME jest telekomunikacyjna skrzynka mieszkaniowa. W niej znajdują się przyłącza wszystkich systemów zewnętrznych (TV-SAT, TV-naziemna, TV-kablowa, radio, Internet, telefon, komunikacja wewnętrzna). Są tam również zakończenia wszystkich kabli przychodzących do mieszkania oraz przychodzące ze wszystkich pomieszczeń mieszkania. Poprzez odpowiednie krosowanie realizuje się indywidualne potrzeby mieszkańców. Aby mieć dostęp do zasobów systemu, niezbędne jest poprawne rozprowadzenie kabli w mieszkaniu (skrętka do telefonów i Internetu, skrętka do rozwiązań multimedialnych, kable koncentryczne do systemów radiowo-telewizyjnych, światłowody). 3 4 HOME Odbiornik satelitarny Telewizja kablowa Instalacja dzwonkowa Internet kabel RG-6 kabel RG-6 kabel kat. 5 U/UTP kabel kat. 5 U/UTP kabel 9/125 OS2 Router Multiswitch 4 HOME Mieszkaniowa szafka telekomunikacyjna Sterowanie domem Sterowanie ogrzewaniem Komputer Telefon Kamera IP Serwer Konsola do gier TV Drukarka sieciowa Lodówka Tuner satelitarny System Audio / Video Radio internetowe Odtwarzacz Blu-Ray

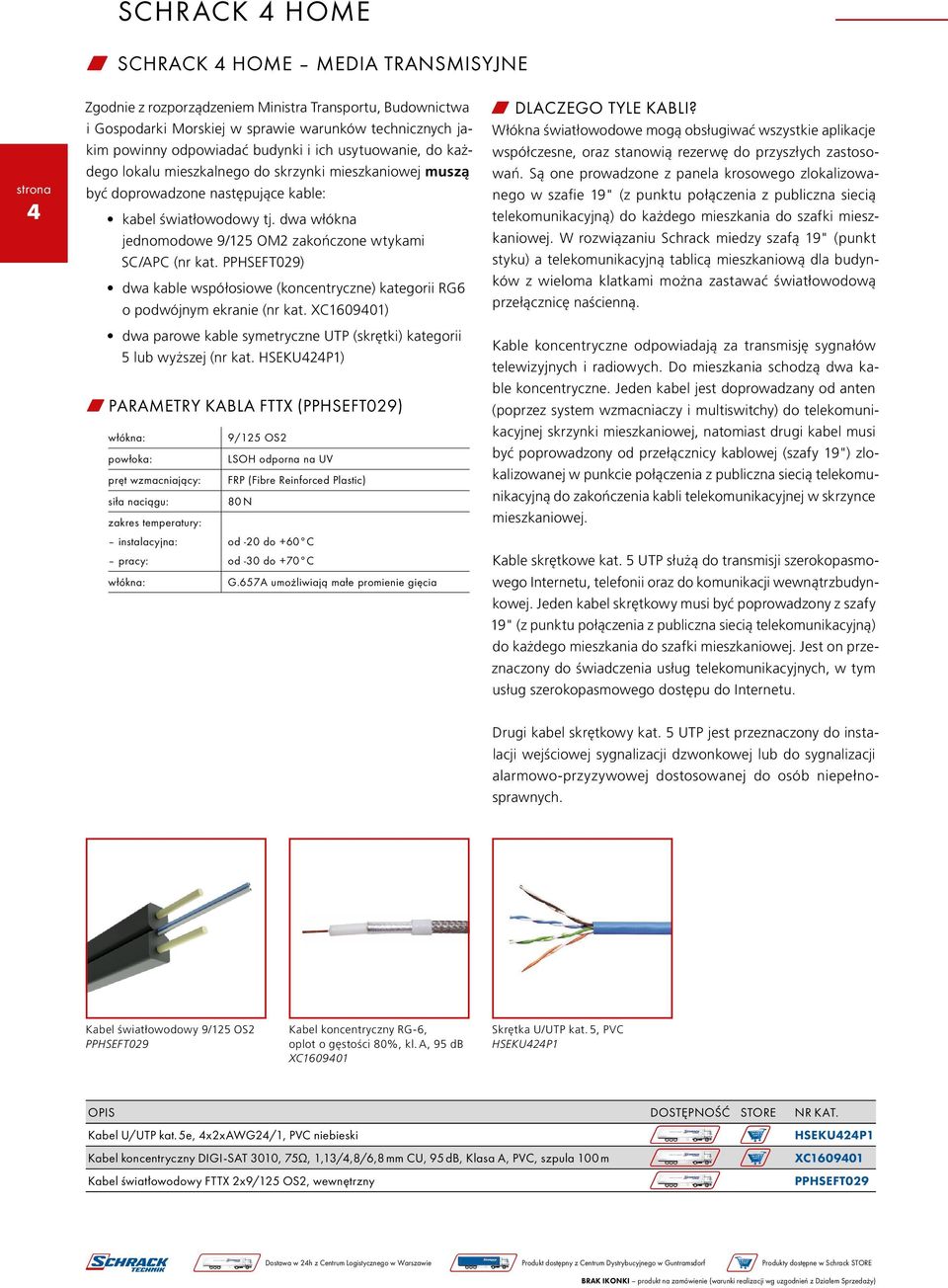

4 4 HOME 4 HOME MEDIA TRANSMISYJNE 4 Zgodnie z rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie, do każdego lokalu mieszkalnego do skrzynki mieszkaniowej muszą być doprowadzone następujące kable: kabel światłowodowy tj. dwa włókna jednomodowe 9/125 OM2 zakończone wtykami SC/APC (nr kat. PPHSEFT029) dwa kable współosiowe (koncentryczne) kategorii RG6 o podwójnym ekranie (nr kat. XC ) dwa parowe kable symetryczne UTP (skrętki) kategorii 5 lub wyższej (nr kat. HSEKU424P1) PARAMETRY KABLA FTTX (PPHSEFT029) włókna: powłoka: pręt wzmacniający: siła naciągu: zakres temperatury: instalacyjna: pracy: włókna: 9/125 OS2 LSOH odporna na UV FRP (Fibre Reinforced Plastic) 80 N od -20 do +60 C od -30 do +70 C G.657A umożliwiają małe promienie gięcia DLACZEGO TYLE KABLI? Włókna światłowodowe mogą obsługiwać wszystkie aplikacje współczesne, oraz stanowią rezerwę do przyszłych zastosowań. Są one prowadzone z panela krosowego zlokalizowanego w szafie 19" (z punktu połączenia z publiczna siecią telekomunikacyjną) do każdego mieszkania do szafki mieszkaniowej. W rozwiązaniu Schrack miedzy szafą 19" (punkt styku) a telekomunikacyjną tablicą mieszkaniową dla budynków z wieloma klatkami można zastawać światłowodową przełącznicę naścienną. Kable koncentryczne odpowiadają za transmisję sygnałów telewizyjnych i radiowych. Do mieszkania schodzą dwa kable koncentryczne. Jeden kabel jest doprowadzany od anten (poprzez system wzmacniaczy i multiswitchy) do telekomunikacyjnej skrzynki mieszkaniowej, natomiast drugi kabel musi być poprowadzony od przełącznicy kablowej (szafy 19") zlokalizowanej w punkcie połączenia z publiczna siecią telekomunikacyjną do zakończenia kabli telekomunikacyjnej w skrzynce mieszkaniowej. Kable skrętkowe kat. 5 UTP służą do transmisji szerokopasmowego Internetu, telefonii oraz do komunikacji wewnątrzbudynkowej. Jeden kabel skrętkowy musi być poprowadzony z szafy 19" (z punktu połączenia z publiczna siecią telekomunikacyjną) do każdego mieszkania do szafki mieszkaniowej. Jest on przeznaczony do świadczenia usług telekomunikacyjnych, w tym usług szerokopasmowego dostępu do Internetu. Drugi kabel skrętkowy kat. 5 UTP jest przeznaczony do instalacji wejściowej sygnalizacji dzwonkowej lub do sygnalizacji alarmowo-przyzywowej dostosowanej do osób niepełnosprawnych. Kabel światłowodowy 9/125 OS2 PPHSEFT029 Kabel koncentryczny RG-6, oplot o gęstości 80%, kl. A, 95 db XC Skrętka U/UTP kat. 5, PVC HSEKU424P1 OPIS DOSTĘPNOŚĆ STORE NR KAT. Kabel U/UTP kat. 5e, 4x2xAWG24/1, PVC niebieski Kabel koncentryczny DIGI-SAT 3010, 75Ω, 1,13/4,8/6,8 mm CU, 95 db, Klasa A, PVC, szpula 100 m Kabel światłowodowy FTTX 2x9/125 OS2, wewnętrzny HSEKU424P1 XC PPHSEFT029 Dostawa w 24h z Centrum Logistycznego w Warszawie Produkt dostępny z Centrum Dystrybucyjnego w Guntramsdorf Produkty dostępne w Schrack STORE BRAK IKONKI produkt na zamówienie (warunki realizacji wg uzgodnień z Działem Sprzedaży)

5 4 HOME 4 HOME MIESZKANIOWA INSTALACJA EKOMUNIKACYJNA Schemat instalacji multimedialnych w budynku z jedną klatką TV SAT maszt do usług radiowych TV DV-BT i radio Sygnał z instalacji antenowych zlokalizowanych na dachu doprowadzany jest do każdego 5 PIWNICA PARTER 1 PIĘTRO 2 PIĘTRO 3 PIĘTRO 2x U/UTP x ilość mieszkań U/UTP kat. 5 do masztu do usług radiowych RG6 x ilość mieszkań PPHSEFT029 x ilość mieszkań mieszkania poprzez zespół wzmacniaczy i multiswitchy zlokalizowanych w szachtach telekomunikacyjnych. Wzmacniacze i multiswitche umieszcza się w dedykowanych szafkach Skrzynka mieszkaniowa : 2 x kabel UTP kat. 5E 1Gb/s 2 x kabel koncentryczny 1 x kabel światłowodowy Przyłącza operatorów Punkt styku z siecią publiczną szafa 19'' np. DS A z panelami miedzianymi i światłowodowymi telekomunikacyjnych (punkt styku) telefony, Internet, TV kablowa przepusty kablowe kanały publicznej sieci telekomunikacyjnej Od punktu styku (piwnica) do telekomunikacyjnej skrzynki mieszkaniowej: włókna światłowodowe 9/125 PPHSEFT029 kable skrętkowe 2x U/UTP kat. 5 (telefon, internet) HSEKU424P1 kabel współosiowy RG6 (TV kablowa) XC Od anten na dachu do mieszkań instalacja TV-SAT i TV DV-BT, radio: kabel współosiowy RG poprzez system wzmacniaczy i multiplekserów XC

6 WYGODNE ZAKUPY ONLINE poprzez w sklepie aplikację internetowym LiVE-PHONE sklep.schrack.pl KOMPETENCJA ŁĄCZY. INFORMACJA O DOSTĘPNOŚCI PRODUKTÓW w STORE z Centrum Logistycznego w Warszawie z Centrum Dystrybucyjnego w Guntramsdorf ENERGIA PRZEMYSŁ BUDOWNICTWO BEZPIECZEŃSTWO DANE KABLE OŚWIETLENIE FOTOWOLTAIKA 4 HOME SCHEMAT STRUKTURALNY INSTALACJI W BUDYNKU Schemat instalacji multimedialnych w budynku z wieloma klatkami schodowymi TV SAT maszt do usług radiowych TV DV-BT i radio 6 PIWNICA PARTER 1 PIĘTRO 2 PIĘTRO 3 PIĘTRO PPHSEFT029 x ilość mieszkań HDFO900LCT 344x245 mm U/UTP kat. 5 TV-SAT / DV-BT / radio 2x U/UTP kat. 5 x ilość mieszkań RG6 x ilość mieszkań PPHSEFT029 x ilość mieszkań HDFO900LCT 344x245 mm 24x9/125 HSEAIBH249 2x U/UTP kat. 5 x ilość mieszkań 2xRG6 x ilość mieszkań TV-SAT / DV-BT / radio 2x U/UTP kat. 5 x ilość mieszkań RG6 x ilość mieszkań Punkt styku z siecią publiczną szafa 19'' np. DS A z panelami miedzianymi i światłowodowymi PPHSEFT029 x ilość mieszkań HDFO900LCT 344x245 mm 24x9/125 HSEAIBH249 24x9/125 HSEAIBH249 HDFO900LCT światłowodowa rozdzielnia naścienna z adapterami SC/APC przepusty kablowe kanały publicznej sieci telekomunikacyjnej szafka multimedialna 4 HOME Od punktu styku (piwnica) do telekomunikacyjnej skrzynki mieszkaniowej: kabel światłowodowy uniwersalny 24x9/125µm, OS2, FRNC/ LSOH-3, antygryzoniowy HSEAIBH249 włókna światłowodowe 9/125 PPHSEFT029 kable skrętkowe 2x U/UTP kat. 5 (telefon, internet) HSEKU424P1 kabel współosiowy RG6 (TV kablowa) XC Od anten na dachu do mieszkań instalacja TV-SAT i TV DV-BT, radio: kabel współosiowy RG poprzez system wzmacniaczy i multiplekserów XC Sygnał z instalacji antenowych zlokalizowanych na dachu doprowadzany jest do każdego mieszkania poprzez zespół wzmacniaczy i multiswitchy zlokalizowanych w szachtach telekomunikacyjnych. Wzmacniacze i multiswitche umieszcza się w dedykowanych szafkach ELEMENTY ŚWIATŁOWODOWE INSTALACJI 4 HOME Adapter SC/APC do światłowodowej rozdzielnicy i panelu krosowego HMOL Uniwersalny kabel światłowodowy 24x9/125 OS2 HSEAIBH249 Światłowodowa rozdzielnica naścienna HDFO9000LCT Światłowodowa rozdzielnica naścienna HDFO9000LCT Kaseta światłowodowa na spawy światłowodów z pigtailami HLZPZCC005 Pigtaile światłowodowe z wtykami SC/APC do spawania z kablem światłowodowym PPHLP9CAPC Produkty i rozwiązania w zakresie kabli symetrycznych UTP kat. 5, kabli światłowodowych, kabli koncentrycznych, paneli krosowych, szaf teleinformatycznych, gniazd, adapterów i akcesoriów znajdziecie Państwo w katalogu Systemy Okablowania Strukturalnego. SYSTEMY OKABLOWANIA STRUKTURALNEGO

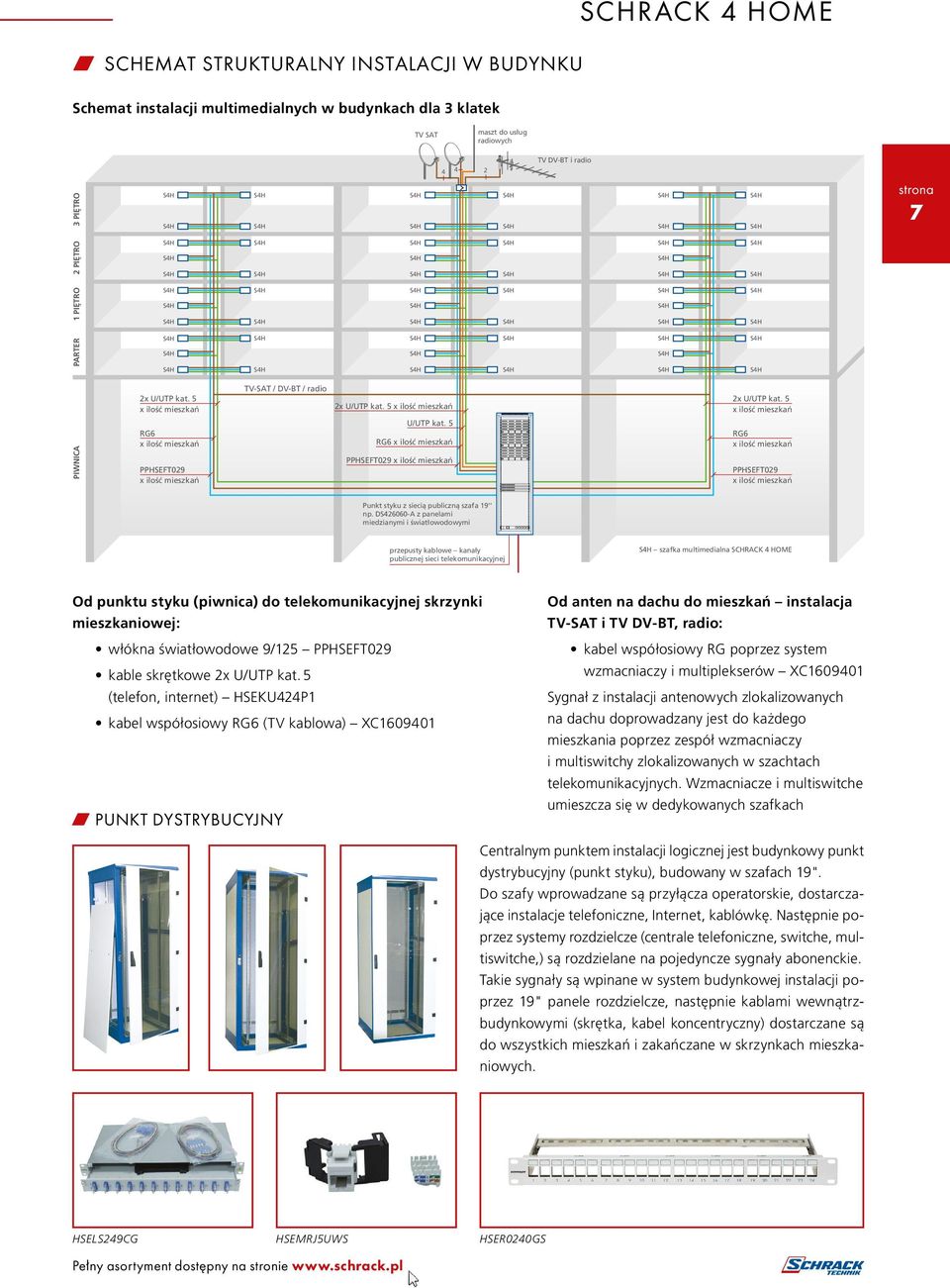

7 SCHEMAT STRUKTURALNY INSTALACJI W BUDYNKU 4 HOME Schemat instalacji multimedialnych w budynkach dla 3 klatek TV SAT maszt do usług radiowych TV DV-BT i radio PIWNICA PARTER 1 PIĘTRO 2 PIĘTRO 3 PIĘTRO 2x U/UTP kat. 5 x ilość mieszkań RG6 x ilość mieszkań PPHSEFT029 x ilość mieszkań TV-SAT / DV-BT / radio 2x U/UTP kat. 5 x ilość mieszkań U/UTP kat. 5 RG6 x ilość mieszkań PPHSEFT029 x ilość mieszkań 2x U/UTP kat. 5 x ilość mieszkań RG6 x ilość mieszkań PPHSEFT029 x ilość mieszkań 7 Punkt styku z siecią publiczną szafa 19'' np. DS A z panelami miedzianymi i światłowodowymi przepusty kablowe kanały publicznej sieci telekomunikacyjnej szafka multimedialna 4 HOME Od punktu styku (piwnica) do telekomunikacyjnej skrzynki mieszkaniowej: włókna światłowodowe 9/125 PPHSEFT029 kable skrętkowe 2x U/UTP kat. 5 (telefon, internet) HSEKU424P1 kabel współosiowy RG6 (TV kablowa) XC PUNKT DYSTRYBUCYJNY Od anten na dachu do mieszkań instalacja TV-SAT i TV DV-BT, radio: kabel współosiowy RG poprzez system wzmacniaczy i multiplekserów XC Sygnał z instalacji antenowych zlokalizowanych na dachu doprowadzany jest do każdego mieszkania poprzez zespół wzmacniaczy i multiswitchy zlokalizowanych w szachtach telekomunikacyjnych. Wzmacniacze i multiswitche umieszcza się w dedykowanych szafkach Centralnym punktem instalacji logicznej jest budynkowy punkt dystrybucyjny (punkt styku), budowany w szafach 19". Do szafy wprowadzane są przyłącza operatorskie, dostarczające instalacje telefoniczne, Internet, kablówkę. Następnie poprzez systemy rozdzielcze (centrale telefoniczne, switche, multiswitche,) są rozdzielane na pojedyncze sygnały abonenckie. Takie sygnały są wpinane w system budynkowej instalacji poprzez 19" panele rozdzielcze, następnie kablami wewnątrzbudynkowymi (skrętka, kabel koncentryczny) dostarczane są do wszystkich mieszkań i zakańczane w skrzynkach mieszkaniowych. HSELS249CG HSEMRJ5UWS HSER0240GS

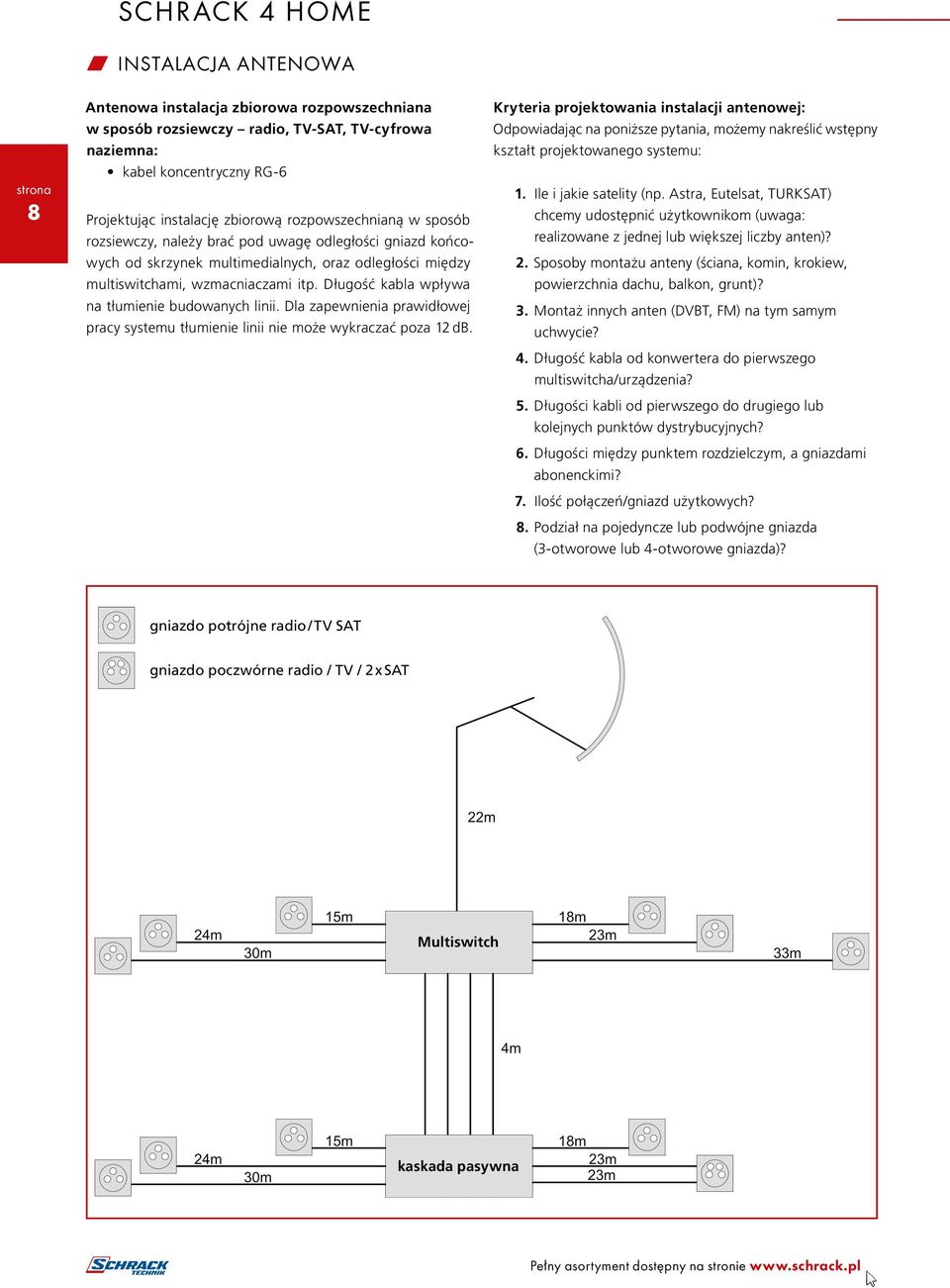

8 4 HOME INSTALACJA ANTENOWA 8 Antenowa instalacja zbiorowa rozpowszechniana w sposób rozsiewczy radio, TV-SAT, TV-cyfrowa naziemna: kabel koncentryczny RG-6 Projektując instalację zbiorową rozpowszechnianą w sposób rozsiewczy, należy brać pod uwagę odległości gniazd końcowych od skrzynek multimedialnych, oraz odległości między multiswitchami, wzmacniaczami itp. Długość kabla wpływa na tłumienie budowanych linii. Dla zapewnienia prawidłowej pracy systemu tłumienie linii nie może wykraczać poza 12 db. Kryteria projektowania instalacji antenowej: Odpowiadając na poniższe pytania, możemy nakreślić wstępny kształt projektowanego systemu: 1. Ile i jakie satelity (np. Astra, Eutelsat, TURKSAT) chcemy udostępnić użytkownikom (uwaga: realizowane z jednej lub większej liczby anten)? 2. Sposoby montażu anteny (ściana, komin, krokiew, powierzchnia dachu, balkon, grunt)? 3. Montaż innych anten (DVBT, FM) na tym samym uchwycie? 4. Długość kabla od konwertera do pierwszego multiswitcha/urządzenia? 5. Długości kabli od pierwszego do drugiego lub kolejnych punktów dystrybucyjnych? 6. Długości między punktem rozdzielczym, a gniazdami abonenckimi? 7. Ilość połączeń/gniazd użytkowych? 8. Podział na pojedyncze lub podwójne gniazda (3-otworowe lub 4-otworowe gniazda)? gniazdo potrójne radio / TV SAT gniazdo poczwórne radio / TV / 2 x SAT Multiswitch kaskada pasywna

9 4 HOME INSTALACJA Z JEDNĄ ANTENĄ SAT I DVB-T ORAZ KASKADĄ PASYWNĄ Antena SAT 100/95 cm, aluminiowa sygnał 40,3dB/12GHz, uchwyt do konwertera, 2x mocowanie do masztu, szara HSATA100AA Konwerter Quattro do multiswitcha HASATLSA 9 Listwa z 5 zabezpieczeniami przepięciowymi HSZUEU05A Multiswitch 5 wejść 10 wyjść, do konwertera Quattro z zasilaczem HSATS510KA Kaskada pasywna SAT 5 wejść, 12 wyjść HSATSK512A Gniazdo SAT potrójne radio/tv/sat, klasa A, 1,3 db tłumienia HSATD3A INSTALACJA Z DWIEMA ANTENAMI SAT I JEDNĄ ANTENĄ DVB-T Antena SAT 100/95 cm, aluminiowa sygnał 40,3 db / 12 GHz, uchwyt do konwertera, 2x mocowanie do masztu, szara HSATA100AA Antena cyfrowej telewizji naziemnej + radio, aluminiowa HSATATT11A Listwa z zabezpieczeniami przepięciowymi HSZUEU09A Multiswitch dla 2 konwerterów, 9 wejść, 16 wyjść z zasilaczem HSATS916KA

10 4 HOME OBUDOWY DLA URZĄDZEŃ DO INSTALACJI ANTENOWEJ 10 Sygnał z instalacji antenowych zlokalizowanych na dachu doprowadzany jest do każdego mieszkania poprzez zespół wzmacniaczy i multiswitchy zlokalizowanych w szachtach telekomunikacyjnych. Instalacja wzmacniaczy i multiswitchy odbywa się w dedykowanych szafkach. W zależności od ilości multiswitchy, a ta zależy od ilości mieszkań i gniazd w mieszkaniach, dobiera się odpowiednie szafki natynkowe. OPIS WYM. (S W G) DOSTĘPNOŚĆ STORE NR KAT. SAT szafa natynkowa, metalowa, z płytą montażową, trzypunktowe zamknięcie, RAL x400x200 mm HSATG432M SAT szafa natynkowa, metalowa, z płytą montażową, trzypunktowe zamknięcie, RAL x400x200 mm HSATG442M SAT szafa natynkowa, metalowa, z płytą montażową, trzypunktowe zamknięcie, RAL x600x200 mm HSATG662M SAT szafa natynkowa, metalowa, z płytą montażową, trzypunktowe zamknięcie, RAL x800x200 mm HSATG862M SAT szafa natynkowa, metalowa, z płytą montażową, trzypunktowe zamknięcie, RAL x800x200 mm HSATG882M Szczotkowy przepust kablowy do szaf DW/HSATG, 300x70 mm, czarny HDZA0003 SAT LINE TO PEŁNA OFERTA DO BUDOWY INSTALACJI TV SAT I DV-BT Anteny SAT Konwertery satelitarne do anten Multiswitche Kable koncentryczne RG-6 Ochronniki przeciwprzepięciowe HSZUEU05A Narzędzia do zarabiania HSZU WFC48 Gniazda SAT TV, radio Produkty i rozwiązania w zakresie telewizji naziemnej DVB-T i satelitarnej SAT znajdziecie Państwo w dedykowanym katalogu SAT Line. Dostawa w 24h z Centrum Logistycznego w Warszawie Produkt dostępny z Centrum Dystrybucyjnego w Guntramsdorf Produkty dostępne w Schrack STORE BRAK IKONKI produkt na zamówienie (warunki realizacji wg uzgodnień z Działem Sprzedaży)

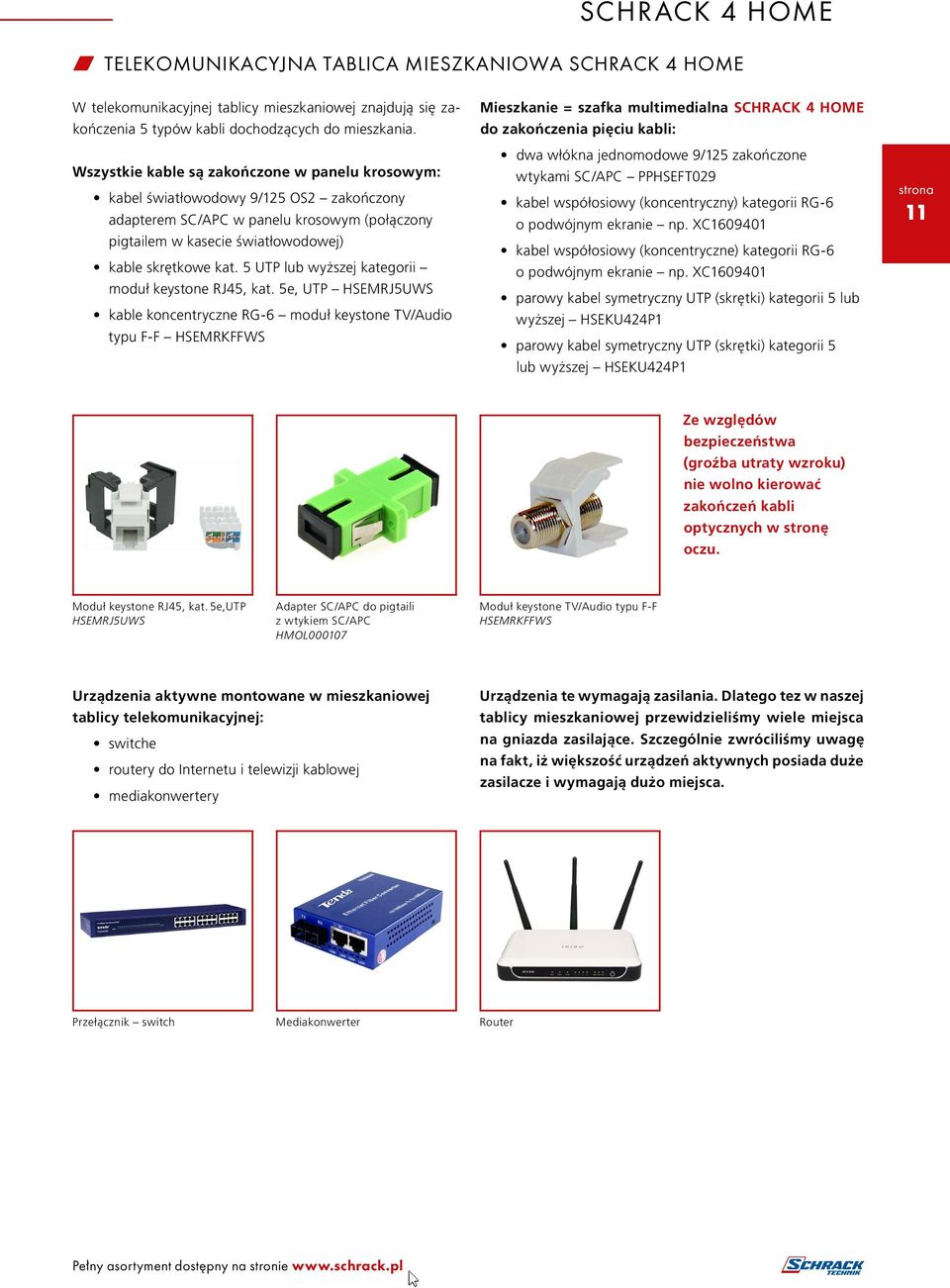

11 4 HOME EKOMUNIKACYJNA TABLICA MIESZKANIOWA 4 HOME W telekomunikacyjnej tablicy mieszkaniowej znajdują się zakończenia 5 typów kabli dochodzących do mieszkania. Wszystkie kable są zakończone w panelu krosowym: kabel światłowodowy 9/125 OS2 zakończony adapterem SC/APC w panelu krosowym (połączony pigtailem w kasecie światłowodowej) kable skrętkowe kat. 5 UTP lub wyższej kategorii moduł keystone RJ45, kat. 5e, UTP HSEMRJ5UWS kable koncentryczne RG-6 moduł keystone TV/Audio typu F-F HSEMRKFFWS Mieszkanie = szafka multimedialna 4 HOME do zakończenia pięciu kabli: dwa włókna jednomodowe 9/125 zakończone wtykami SC/APC PPHSEFT029 kabel współosiowy (koncentryczny) kategorii RG-6 o podwójnym ekranie np. XC kabel współosiowy (koncentryczne) kategorii RG-6 o podwójnym ekranie np. XC parowy kabel symetryczny UTP (skrętki) kategorii 5 lub wyższej HSEKU424P1 parowy kabel symetryczny UTP (skrętki) kategorii 5 lub wyższej HSEKU424P1 11 Ze względów bezpieczeństwa (groźba utraty wzroku) nie wolno kierować zakończeń kabli optycznych w stronę oczu. Moduł keystone RJ45, kat. 5e,UTP HSEMRJ5UWS Adapter SC/APC do pigtaili z wtykiem SC/APC HMOL Moduł keystone TV/Audio typu F-F HSEMRKFFWS Urządzenia aktywne montowane w mieszkaniowej tablicy telekomunikacyjnej: switche routery do Internetu i telewizji kablowej mediakonwertery Urządzenia te wymagają zasilania. Dlatego tez w naszej tablicy mieszkaniowej przewidzieliśmy wiele miejsca na gniazda zasilające. Szczególnie zwróciliśmy uwagę na fakt, iż większość urządzeń aktywnych posiada duże zasilacze i wymagają dużo miejsca. Przełącznik switch Mediakonwerter Router

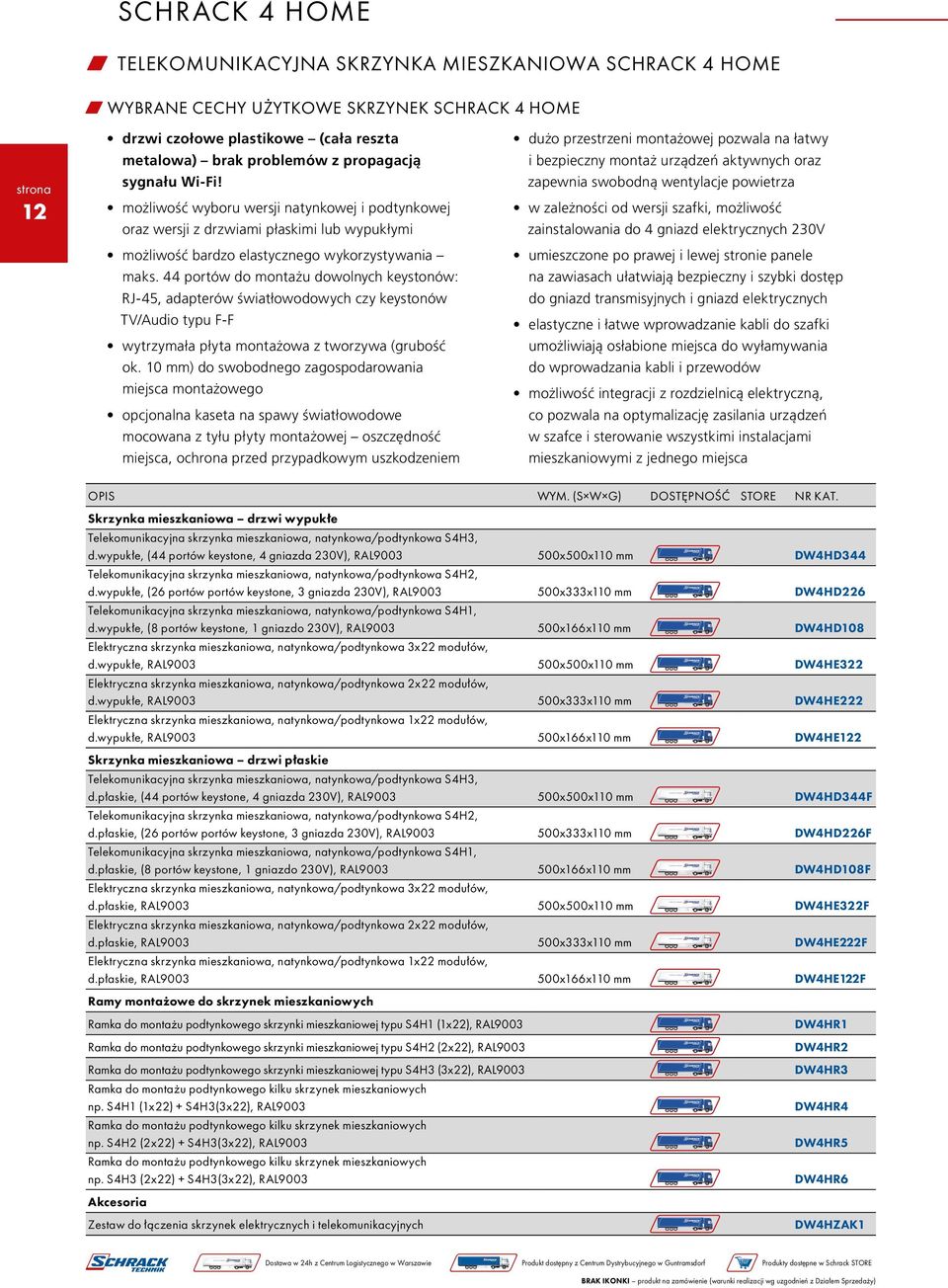

12 4 HOME EKOMUNIKACYJNA SKRZYNKA MIESZKANIOWA 4 HOME WYBRANE CECHY UŻYTKOWE SKRZYNEK 4 HOME 12 drzwi czołowe plastikowe (cała reszta metalowa) brak problemów z propagacją sygnału Wi-Fi! dużo przestrzeni montażowej pozwala na łatwy i bezpieczny montaż urządzeń aktywnych oraz zapewnia swobodną wentylacje powietrza możliwość wyboru wersji natynkowej i podtynkowej oraz wersji z drzwiami płaskimi lub wypukłymi w zależności od wersji szafki, możliwość zainstalowania do 4 gniazd elektrycznych 230V możliwość bardzo elastycznego wykorzystywania maks. 44 portów do montażu dowolnych keystonów: RJ-45, adapterów światłowodowych czy keystonów TV/Audio typu F-F umieszczone po prawej i lewej stronie panele na zawiasach ułatwiają bezpieczny i szybki dostęp do gniazd transmisyjnych i gniazd elektrycznych wytrzymała płyta montażowa z tworzywa (grubość ok. 10 mm) do swobodnego zagospodarowania miejsca montażowego opcjonalna kaseta na spawy światłowodowe mocowana z tyłu płyty montażowej oszczędność miejsca, ochrona przed przypadkowym uszkodzeniem elastyczne i łatwe wprowadzanie kabli do szafki umożliwiają osłabione miejsca do wyłamywania do wprowadzania kabli i przewodów możliwość integracji z rozdzielnicą elektryczną, co pozwala na optymalizację zasilania urządzeń w szafce i sterowanie wszystkimi instalacjami mieszkaniowymi z jednego miejsca OPIS WYM. (S W G) Skrzynka mieszkaniowa drzwi wypukłe Telekomunikacyjna skrzynka mieszkaniowa, natynkowa/podtynkowa 3, d.wypukłe, (44 portów keystone, 4 gniazda 230V), RAL9003 Telekomunikacyjna skrzynka mieszkaniowa, natynkowa/podtynkowa 2, d.wypukłe, (26 portów portów keystone, 3 gniazda 230V), RAL9003 Telekomunikacyjna skrzynka mieszkaniowa, natynkowa/podtynkowa 1, d.wypukłe, (8 portów keystone, 1 gniazdo 230V), RAL9003 Elektryczna skrzynka mieszkaniowa, natynkowa/podtynkowa 3x22 modułów, d.wypukłe, RAL9003 Elektryczna skrzynka mieszkaniowa, natynkowa/podtynkowa 2x22 modułów, d.wypukłe, RAL9003 Elektryczna skrzynka mieszkaniowa, natynkowa/podtynkowa 1x22 modułów, d.wypukłe, RAL9003 Skrzynka mieszkaniowa drzwi płaskie Telekomunikacyjna skrzynka mieszkaniowa, natynkowa/podtynkowa 3, d.płaskie, (44 portów keystone, 4 gniazda 230V), RAL9003 Telekomunikacyjna skrzynka mieszkaniowa, natynkowa/podtynkowa 2, d.płaskie, (26 portów portów keystone, 3 gniazda 230V), RAL9003 Telekomunikacyjna skrzynka mieszkaniowa, natynkowa/podtynkowa 1, d.płaskie, (8 portów keystone, 1 gniazdo 230V), RAL9003 Elektryczna skrzynka mieszkaniowa, natynkowa/podtynkowa 3x22 modułów, d.płaskie, RAL9003 Elektryczna skrzynka mieszkaniowa, natynkowa/podtynkowa 2x22 modułów, d.płaskie, RAL9003 Elektryczna skrzynka mieszkaniowa, natynkowa/podtynkowa 1x22 modułów, d.płaskie, RAL9003 DOSTĘPNOŚĆ STORE NR KAT. 500x500x110 mm DW4HD x333x110 mm DW4HD x166x110 mm DW4HD x500x110 mm DW4HE x333x110 mm DW4HE x166x110 mm DW4HE x500x110 mm DW4HD344F 500x333x110 mm DW4HD226F 500x166x110 mm DW4HD108F 500x500x110 mm DW4HE322F 500x333x110 mm DW4HE222F 500x166x110 mm DW4HE122F Ramy montażowe do skrzynek mieszkaniowych Ramka do montażu podtynkowego skrzynki mieszkaniowej typu 1 (1x22), RAL9003 DW4HR1 Ramka do montażu podtynkowego skrzynki mieszkaniowej typu 2 (2x22), RAL9003 DW4HR2 Ramka do montażu podtynkowego skrzynki mieszkaniowej typu 3 (3x22), RAL9003 Ramka do montażu podtynkowego kilku skrzynek mieszkaniowych np. 1 (1x22) + 3(3x22), RAL9003 Ramka do montażu podtynkowego kilku skrzynek mieszkaniowych np. 2 (2x22) + 3(3x22), RAL9003 Ramka do montażu podtynkowego kilku skrzynek mieszkaniowych np. 3 (2x22) + 3(3x22), RAL9003 DW4HR3 DW4HR4 DW4HR5 DW4HR6 Akcesoria DW4HZAK1 Zestaw do łączenia skrzynek elektrycznych i telekomunikacyjnych Dostawa w 24h z Centrum Logistycznego w Warszawie Produkt dostępny z Centrum Dystrybucyjnego w Guntramsdorf Produkty dostępne w Schrack STORE BRAK IKONKI produkt na zamówienie (warunki realizacji wg uzgodnień z Działem Sprzedaży)

13 MIESZKANIOWA SKRZYNKA 4 HOME: ELEKTRYCZNA I EKOMUNIKACYJNA DRZWI PŁASKIE 4 HOME 13 Prawa pusty panel krosowy Lewa do gniazd 230V Górna część skrzynka telekomunikacyjna Dolna część skrzynka elektryczna Górna część skrzynka telekomunikacyjna 1. Perforowana rama płaskich drzwi po obu ch ułatwia oddawanie ciepła generowanego przez urządzenia aktywne. 2. Przednie drzwi częściowo wykonane z dymionego tworzywa plexi brak problemu z Wi-Fi! 3. Możliwość łatwego utworzenia wejścia kablowego w każdym z boków szafki poprzez wyłamanie zaślepek w blasze. 4. Odchylany na zawiasach panel na gniazda 230V łatwy montaż. 5. Płyta montażowa z plexi swobodna konfiguracja otworów montażowych. 6. Odchylany na zawiasach panel na gniazda keystone łatwy montaż.

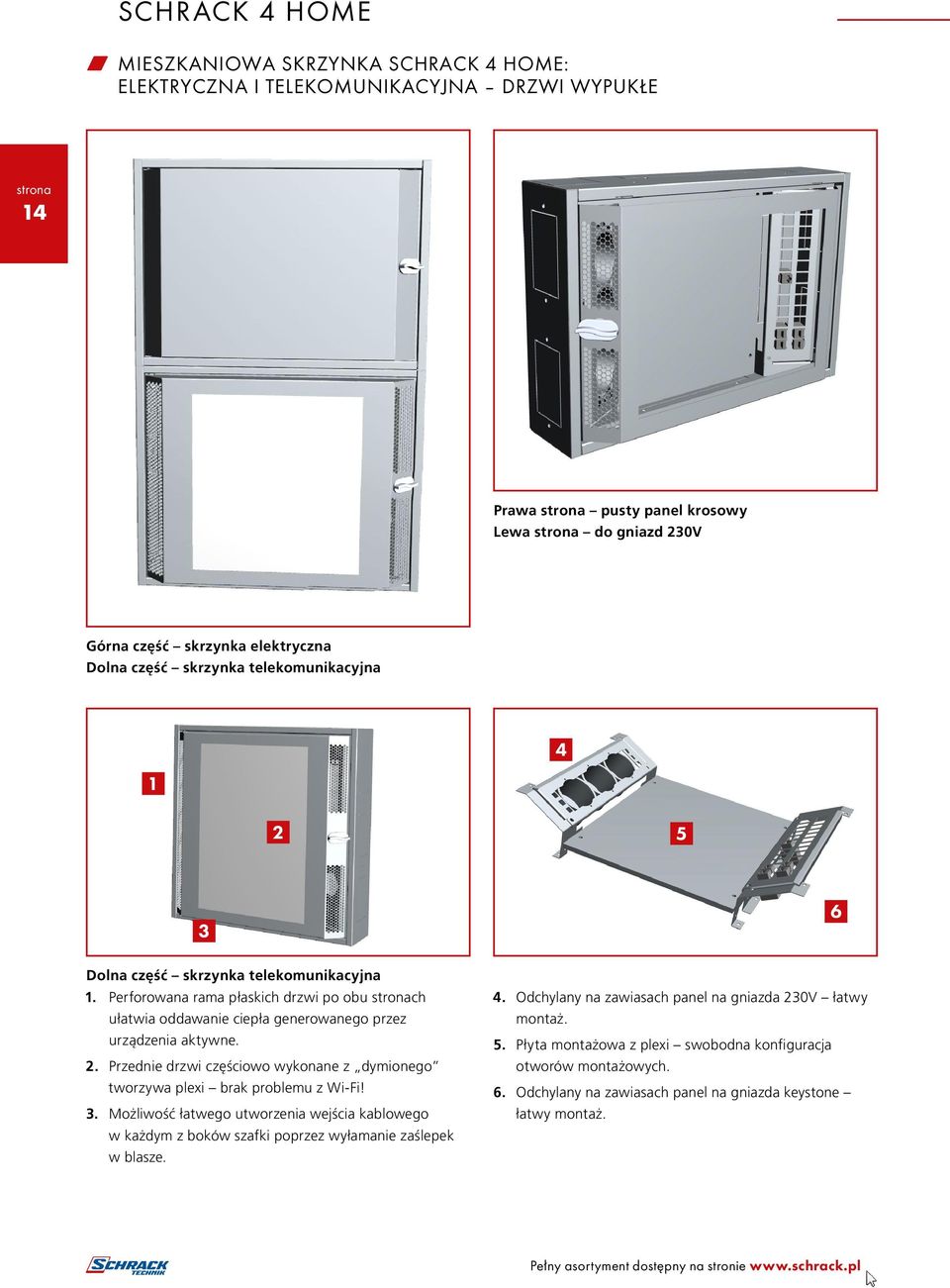

14 4 HOME MIESZKANIOWA SKRZYNKA 4 HOME: ELEKTRYCZNA I EKOMUNIKACYJNA DRZWI WYPUKŁE 14 Prawa pusty panel krosowy Lewa do gniazd 230V Górna część skrzynka elektryczna Dolna część skrzynka telekomunikacyjna Dolna część skrzynka telekomunikacyjna 1. Perforowana rama płaskich drzwi po obu ch ułatwia oddawanie ciepła generowanego przez urządzenia aktywne. 2. Przednie drzwi częściowo wykonane z dymionego tworzywa plexi brak problemu z Wi-Fi! 3. Możliwość łatwego utworzenia wejścia kablowego w każdym z boków szafki poprzez wyłamanie zaślepek w blasze. 4. Odchylany na zawiasach panel na gniazda 230V łatwy montaż. 5. Płyta montażowa z plexi swobodna konfiguracja otworów montażowych. 6. Odchylany na zawiasach panel na gniazda keystone łatwy montaż.

15 4 HOME EKOMUNIKACYJNA SKRZYNKA MIESZKANIOWA PODTYNKOWA AMPARO BK085 INFO Rama i drzwi z blachy stalowej powlekanej o grubości 6mm w kolorze RAL9003 Część wewnętrzna szafki wykonana 15 z tworzywa ABS bezhalogenkowego. Wnętrze wykonane z tworzywa ABS ułatwia propagację sygnału Wi-Fi Dogodny dostęp do wprowadzania kabli poprzez możliwość wyłamania zaślepek w obudowie ABS BK część przednia BK część tylna Wewnętrzna płyta montażowa wykonana ze stali z perforacją na śruby Wyprofilowany, przykręcany panel na 9 gniazd keystone ułatwia terminację złącz Możliwość użycia dwóch paneli (góra i dół szafki) zwiększa pojemność modułów keystone BK wnętrze OPIS WYM. (S W G) DOSTĘPNOŚĆ STORE NR KAT. Telekomunikacyjna skrzynka mieszkaniowa podtynkowa AMPARO 2-rzędowa do ścian ceglanych 346x442x96 BK Telekomunikacyjna skrzynka mieszkaniowa podtynkowa AMPARO 2-rzędowa do pustaków 346x442x96 BK Płyta montażowa perforowana, metalowa 230x260x2 PPBKMP02 Wyprofilowany, przykręcany panel na 9 gniazd keystone PPBKPP01 Gniazdo elektryczne 2x230V PPBK1230 Adapter SC/APC Simplex HMOL Moduł keystone TV typu F-F HSEMRKFFWS Moduł keystone RJ45, kat.5e, UTP HSEMRJ5UWS Moduł keystone pusty do SC/APC HSEMRLLLWS Panel pusty na 9 x keystone Płyta montażowa Kaseta na 24 spawy światłowodowe HLZPZCC005 Pigtail SC/APC Dostawa w 24h z Centrum Logistycznego w Warszawie BRAK IKONKI produkt na zamówienie (warunki realizacji wg uzgodnień z Działem Sprzedaży) Produkt dostępny z Centrum Dystrybucyjnego w Guntramsdorf Produkty dostępne w Schrack STORE

16 4 HOME EKOMUNIKACYJNA SKRZYNKA MIESZKANIOWA PODTYNKOWA MVM I MVH INFO Obudowy 3, 4-rzędowe do ścian ceglanych (BK073 ) lub ścian z pustaka (BK074 ) 16 Rama i drzwi wykonane z blachy stalowej Drzwi perforowane w celu zapewnienia właściwej wentylacji urządzeń aktywnych Klasa ochrony IP30 Szyna montażowa w górnej części na 12+2 modułów Perforowana, metalowa płyta montażowa do przykręcenia urządzeń aktywnych i pasywnych Akcesoria: m.in. wygodny uchwyt do mocowania urządzeń aktywnych, gniazdo elektryczne OPIS WYM. (S W G) DOSTĘPNOŚĆ STORE NR KAT. Skrzynka telekomunikacyjna MVM (ściany ceglane), MVH (ściany z pustaka) Rama płaska, drzwi stalowe, 3 rzędy po 12/14 modułów, MVM 359x589x95 BK Rama płaska, drzwi stalowe, 4 rzędy po 12/14 modułów, MVM 359x714x95 BK Rama wysoka, drzwi stalowe, 3 rzędy po 12/14 modułów, MVM 359x589x99 BK F Rama wysoka, drzwi stalowe, 4 rzędy po 12/14 modułów, MVM 359x714x99 BK F Rama płaska, drzwi stalowe, 3 rzędy po 12/14 modułów, MVH 359x589x95 BK Rama płaska, drzwi stalowe, 4 rzędy po 12/14 modułów, MVH 359x714x95 BK Rama wysoka, drzwi stalowe, 3 rzędy po 12/14 modułów, MVH 359x589x99 BK F Rama wysoka, drzwi stalowe, 4 rzędy po 12/14 modułów, MVH 359x714x99 BK F Akcesoria Uchwyt do trzymania kabli BK Komplet gniazda 2x230V z mocowaniem BK Uchwyt do mocowania urządzeń np. przełącznika BK Uchwyt do prowadzenia kabli w poziomie BK Uchwyt do prowadzenia kabli w pionie BK Zamek z dwoma kluczami BK Puszka do spawania 2 włókien światłowodowych z polem komutacyjnym 2xSC, pusta PPHBOX0002 AKCESORIA BK BK Dostawa w 24h z Centrum Logistycznego w Warszawie BK Adapter do mod. keystone na TH35 HSERH010GS Produkt dostępny z Centrum Dystrybucyjnego w Guntramsdorf Produkty dostępne w Schrack STORE BRAK IKONKI produkt na zamówienie (warunki realizacji wg uzgodnień z Działem Sprzedaży)

17 4 HOME AKCESORIA 17 Adapter SC/APC Simplex HMOL Moduł keystone TV typu F-F HSEMRKFFWS Moduł keystone RJ45, kat.5e, UTP HSEMRJ5UWS Moduł keystone pusty do SC/APC HSEMRLLLWS PPHBOX0002 Pigtail SC/APC Kabel Fttx 2x 9/125µm OS2 PPHSEFT029 Kabel koncentryczny RG-6, oplot 80%, kl. A, 95dB XC Rama płaska Symbol Rama wysoka A [mm] B [mm] C [mm] D [mm] E [mm] F [mm] Rzędy Moduły BK BK F , BK BK F , BK BK F , BK BK F ,

18 4 HOME INSTALACJA W MIESZKANIU O funkcjonalności systemu w mieszkaniu decyduje ilość i sposób rozprowadzenia kabli wewnątrz mieszkania. O tym decyduje deweloper i użytkownik mieszkania. 18 Poprawnie zaprojektowany i wykonany system instalacji teletechnicznej i SAT w mieszkaniu pozwala na elastyczne korzystanie z niego w przyszłości. Całe zarządzanie systemem i dokonywanie zmian w jego kształcie/funkcjonaliści odbywa się poprzez przepinanie kabli krosowych w szafce mieszkaniowej. Odpowiednio nadmiarowe ułożenie kabli wewnątrz mieszkania pozwala realizować wszystkie funkcje w kilku lokalizacjach mieszkania, bez konieczności instalacji dodatkowych kabli. Multimedia Telekomunikacyjna Verteiler skrzynka mieszkaniowa Doppeldose Gniazdo 2x RJ45 mit 2x RJ45 Doppeldose Gniazdo 1x RJ45 mit 1x i 1x RJ45 TV und 1x Koax eiler Doppeldose Gniazdo 2x TV mit 2x Koax GNIAZDA KOŃCOWE SAT RADIO/CATV/2XSAT I RADIO/CATV/SAT Doppeldose mit 2x RJ45 Doppeldose mit 1x RJ45 und 1x Koax Multimedia Verteiler Doppeldose mit 2x Koax HSATD4A HSATD3A HSATD4M HSATD3M

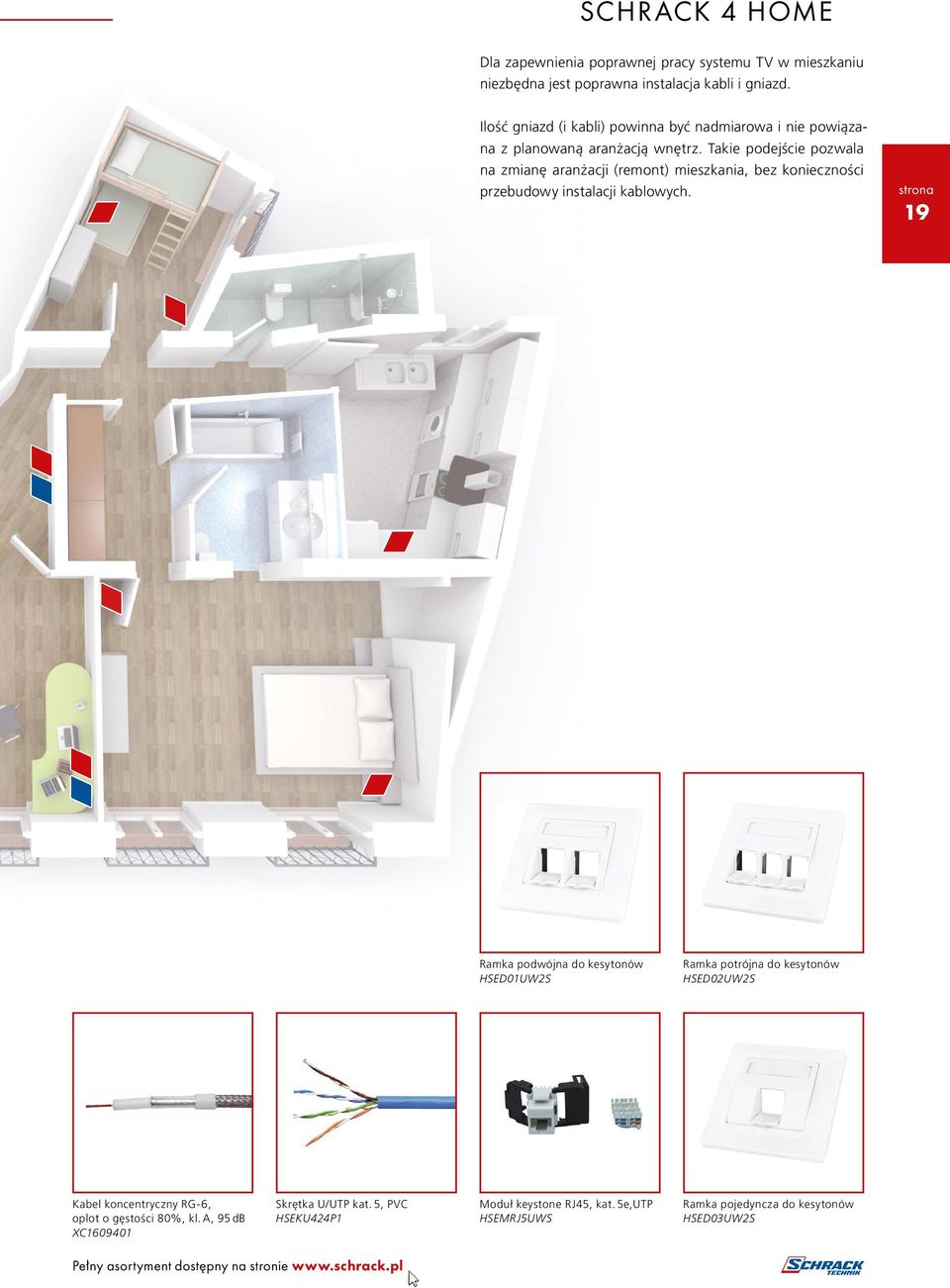

19 4 HOME Dla zapewnienia poprawnej pracy systemu TV w mieszkaniu niezbędna jest poprawna instalacja kabli i gniazd. Ilość gniazd (i kabli) powinna być nadmiarowa i nie powiązana z planowaną aranżacją wnętrz. Takie podejście pozwala na zmianę aranżacji (remont) mieszkania, bez konieczności przebudowy instalacji kablowych. 19 Ramka podwójna do kesytonów HSED01UW2S Ramka potrójna do kesytonów HSED02UW2S Kabel koncentryczny RG-6, oplot o gęstości 80%, kl. A, 95 db XC Skrętka U/UTP kat. 5, PVC HSEKU424P1 Moduł keystone RJ45, kat. 5e,UTP HSEMRJ5UWS Ramka pojedyncza do kesytonów HSED03UW2S

20 4 HOME ZESTAWIENIE ELEMENTÓW SYSTEMU 1. Telekomunikacyjne skrzynki mieszkaniowe 20 Schrack 4 Home KVM/KVH AMPARO BK NR KATALOGOWY NR KATALOGOWY NR KATALOGOWY DW4HD344 BK BK DW4HD226 BK DW4HD108 BK F DW4HD344F BK F DW4HD226F BK DW4HD108F BK BK F BK F 2. Akcesoria do telekomunikacyjnych skrzynek mieszkaniowych OPIS DOSTĘPNOŚĆ STORE NR KAT. Moduły do paneli krosowych w skrzynce mieszkaniowej Moduły keystone RJ45 kat. 5e UTP Toolless Line HSEMRJ5UWS Moduły keystone TV/Audio typu F-F (SFA) HSEMRKFFWS Modyły keystone puste do adaptera światłowodowego LC Duplex/SC Simplex (SFA) HSEMRLLLWS Adapter simplex SC/APC do pigtaili z wtykiem SC/APC HMOL Gniazda elektryczne 230V AC do zasilania urządzeń aktywnych w skrzynkach typu DW4HD Gniazdo 2P+Z z przesłonami, zaciski śrubowe EV Puszka podtynkowa śr 60 / gł 45 mm GTDU10625 Punkt spawu włókien światłowodowych Kaseta światłowodowa do spawania z kablem i pigtailami na 24 spawy HLZPZCC005 Pokrywy kaset na spawy HLZPZCD-02 Pigtaile światłowodowe SC/APC 9/125 μm, OS2 2 m PPHL9SCAPC Osłony spawów światłowodowych 60 mm, opakowanie 100 szt. HCLSPHSCHR Puszka do spawania 2 włókien światłowodowych z polem komutacyjnym 2xSC (opcjonalnie) PPHBOX0002 Adapter na szynę TH35 Adapter 17,5 mm TH35 do montażu modułów typu keystone HSERH010GS 3. Instalacja gniazd w mieszkaniu OPIS DOSTĘPNOŚĆ STORE NR KAT. Gniazda RJ 45 Moduły RJ45 kat. 5e UTP Toolless Line HSEMRJ5UWS Ramka 80x80 mm skośna dla 2 modułów (SFA) (SFB), RAL9010 HSED02UW2S Puszka podtynkowa GTDU10625 Dostawa w 24h z Centrum Logistycznego w Warszawie Produkt dostępny z Centrum Dystrybucyjnego w Guntramsdorf Produkty dostępne w Schrack STORE BRAK IKONKI produkt na zamówienie (warunki realizacji wg uzgodnień z Działem Sprzedaży)

21 4 HOME ZESTAWIENIE ELEMENTÓW SYSTEMU 3. Instalacja gniazd w mieszkaniu OPIS DOSTĘPNOŚĆ STORE NR KAT. Kable instalacyjne kat. 5 U/UTP i koncentryczne RG-6 Kabel U/UTP kat. 5e, 4x2xAWG24/1, PVC niebieski HSEKU424P1 Kabel koncentryczny DIGI-SAT 3030, 75Ω, 1,02/4,6/6,8mm CU, 100 db, Klasa A, PVC, szpula 100 m XC Kabel koncentryczny DIGI-SAT 3030, 75Ω, 1,02/4,6/6,8mm CU, 100 db, Klasa A, PVC, bęben 500 m XC Kabel koncentryczny DIGI-SAT 3010, 75Ω, 1,13/4,8/6,8mm CU, 95 db, Klasa A, PVC, szpula 100 m XC Kabel koncentryczny DIGI-SAT 3010, 75Ω, 1,13/4,8/6,8mm CU, 95 db, Klasa A, PVC, bęben 500 m XC Kabel koncentryczny DIGI-SAT 3000, 75Ω, 1,0/4,6/6,6mm CU, 95 db, Klasa A, LSOH, szpula 100 m XC Kabel koncentryczny DIGI-SAT 3000, 75Ω, 1,0/4,6/6,6mm CU, 95 db, Klasa A, LSOH, bęben 500 m XC Gniazda światłowodowe SC Moduły keystone pusty dla adaptera światłowodowego LC Duplex/SC Simplex HSEMRLLLWS Adaptery światłowodowe SC/APC Simplex, jednomodowe HMOL Ramka 80x80 mm skośna dla 2 modułów (SFA) (SFB), RAL9010 HSED02UW2S Puszka podtynkowa śr 60 / gł 45 mm GTDU10625 Kabel światłowodowy PPHSEFT029 Kabel światłowodowy FTTX 2x 9/125 OS2, wewnętrzny Gniazda TV Gniazdo przelotowe 2xTV Radio/CATV, Klasa A HSBKDDA22 Pokrywa gniazda 2xTV Visio biała EV Ramka Visio biała EV Puszka podtynkowa śr 60 / gł 45 mm GTDU10625 Gniazdo przelotowe 2xTV, Radio/CATV, klasa A zawiera puszkę natynkową i ramkę HSBKDDM08 Gniazdo końcowe 4xTV, Radio/CATV/2xSAT, 2 db straty HSATD4A Płytka czołowa 55x55 mm i ramka 75x75 mm dla gniazd Serie A HSZUD4R77A Puszka podtynkowa śr 60 / gł 45 mm GTDU10625 Kable przyłączeniowe/krosowe Koncentryczny kabel krosowy 1 m 2xF>90 db, klasa A HC01K0 Koncentryczny kabel krosowy 2 m 2xF>90 db, klasa A HC01K5 Światłowodowy kabel krosowy Duplex SC/SC, 9/125µ m, OS2, LSOH-3, żółty 2 m HLP29CC02F Światłowodowy kabel krosowy Duplex SC/SC, 9/125µ m, OS2, LSOH-3, żółty 3 m HLP29CC03F Kabel krosowy RJ45-RJ45, kat.5e/klasa D, UTP, PVC, 1 m, niebieski H5ULB01K0B Kabel krosowy RJ45-RJ45, kat.5e/klasa D, UTP, PVC, 2 m niebieski H5ULB02K0B Kabel krosowy RJ45-RJ45, kat.5e/klasa D, UTP, PVC, 3 m niebieski H5ULB03K0B 4. Okablowanie pionowe OPIS DOSTĘPNOŚĆ STORE NR KAT. Kable światłowodowe Kabel światłowodowy uniwersalny 24x9/125µm, OS2, FRNC/LSOH-3, antygryzoniowy HSEAIBH249 Światłowodowa przełącznica naścienna, niewyposażona, 32xSC, IP 40 HDFO900LCT Kabel światłowodowy Fttx wewnętrzny 2x9/125 µm PPHSEFT029 Kable miedziane Kabel U/UTP kat.5e, 4x2xAWG24/1,LSOH niebieski HSEKU424H1 Kabel koncentryczny DIGI-SAT 3010, 75Ω, 1,13/4,8/6,8mm CU, 95 db, Klasa A, PVC XC Punkt styku z siecią zewnętrzną Szafa stająca 19" 42U 600/600/1970 (S/G/W), drzwi przeszklone DS A 19" panel światłowodowy 1U, 24xSC 9/125 µm, OS2, z pigtailami i kasetą HSELS249CG 19" panel krosowy 24-portowy, do modułów SFA i SFB, niewyposażony, 1U HSER0240GS 19" organizer kablowy, poziomy, 5 uchwytów 40x40 mm DBS14805 Dostawa w 24h z Centrum Logistycznego w Warszawie BRAK IKONKI produkt na zamówienie (warunki realizacji wg uzgodnień z Działem Sprzedaży) Produkt dostępny z Centrum Dystrybucyjnego w Guntramsdorf Produkty dostępne w Schrack STORE 21
