PRZEWIJARKA DO FOLII KRAM PST-2 M SEMI-AUTOMATIC REWINDER KRAM PST-2 M

Transkrypt

1

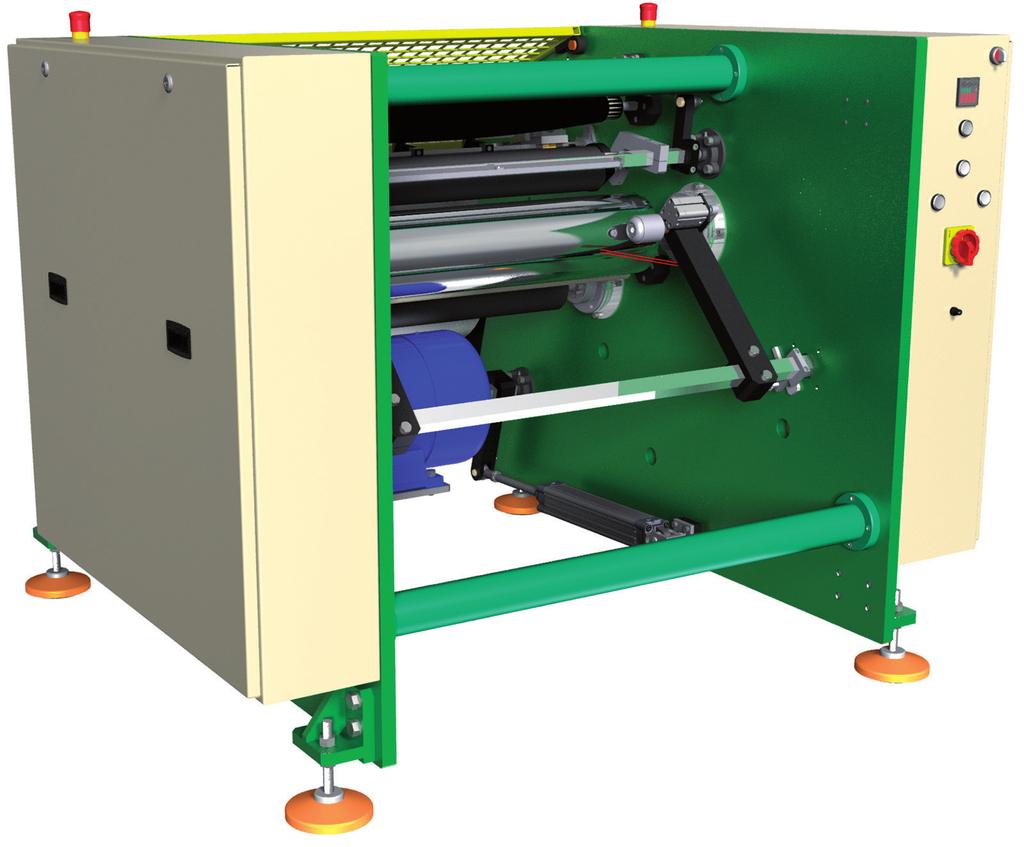

2 PRZEWIJARKA DO FOLII KRAM PST-2 M SEMI-AUTOMATIC REWINDER KRAM PST-2 M 2 Półautomatyczna przewijarka do folii stretch KRAM PST-2 Manual dedykowana jest do przewijania folii stretch na wysokich prędkościach liniowych. Urządzenie posiada prostą konstrukcję, która umożliwia ergonomiczną pracę. Urządzenie pracuje w trybie półautomatycznym. Zakładanie tulei oraz odcięcie odbywa się w cyklu manualnym. Posiada pełną regulację długości nawoju (licznik metrów) oraz płynną regulację prędkości nawijania (potencjometr). Możliwość nawijania mini wrapów oraz foli maszynowej do średnicy Ø 240mm. Dodatkowo urządzenie można wyposażyć w mechanizm składający brzegi folii. Semi-automatic rewinder for PE stretch film. Simple construction helps to work in ergonomic way. Rewinder works in semi-automatic mode. It has full control of length (meter s counter) and easy control of rewinding speed (by potentiometer). Possible to rewind mini wraps, machine rolls (up to 240mm) and making double thickness on edges. Pobór tulejek - ręczny Sposób odwijania - wał Ręczne odcięcie folii Czujnik informujący o końcu jumba Czujnik informujący o zerwaniu folii System wagowy* Rozcinanie wzdłużne (mini rolls)* Układ składający brzegi folii* Taking core - manually Unwinding by shaft Cutting film - manually Sensor informing about end of jumbo roll Sensor for informing when film is tearing Wieght system* Slitting system (mini rolls)* Double thickness on edges system* Zainstalowana moc znamionowa Instal rated power ok. 5,5 kw Zużycie powietrza 100l/min Compressed ait consumption up to 100l/min Średnica wewnętrzna tulei nawijanych Internal core diameters for finished φ50mm, φ76mm rolls Średnica wewnętrzna tulei Jumbo Internal core diameter for jumbo roll 76mm Prędkość liniowa Linear speed m/min Szerokość folii Film width 500 mm Maksymalna średnica rolki nawijanej Maximum finished roll diameter up to do 240mm / 18kg Rodzaje przewijanych folii: Types of converted films: PE stretch

3 PRZEWIJARKA DO FOLII STRETCH KRAM PST-2 ECONOMIC AUTOMATIC STRETCH REWINDER KRAM PST-2 ECONOMIC 3 Automatyczna przewijarka folii stretch KRAM PST-2 ECONOMIC posiada pełną regulację długości nawoju oraz płynną regulację prędkości nawijania! Wersja KRAM PST-2 ECONOMIC to przede wszystkim silnik 5,5 kw, możliwość nawijania mini wrapów oraz foli maszynowej do średnicy Ø 240mm - tryb automatyczny. Dodatkowo urządzenie można wyposażyć w mechanizm składający brzegi folii. Automatic rewinder for PE stretch film. Works in automatic mode. Touch panel assures full control of converting process. It has full control of length and fluent control of rewinding speed by control panel. Possible to rewind mini wraps, machine rolls (up to 240mm) and making double thickness on edges - all in automatic mode.. Automatyczny pobór tulejek do każdego cyklu Automatyczne odcięcie folii Termiczne odcięcie folii Pas transmisyjny Czujnik informujący o końcu jumba Czujnik informujący o zerwaniu folii Stolik odbiorczy do przewiniętych rolek Stolik do podnoszenia jumba System wagowy* Rozcinanie wzdłużne (mini rolls)* Układ składający brzegi folii* Taking core - automatically Cutting film automatically Thermal knife Transmission belt Sensor informing about end of jumbo roll Sensor for informing when film is tearing Output table for finish rolls Mounted lifting table for jumbo roll Wieght system* Slitting system (mini rolls)* Double thickness on edges system* Zainstalowana moc znamionowa Instal rated power 5,5 kw Zużycie powietrza Compressed air consumption up to 110l/min Średnica wewnętrzna tulei nawijanych Internal core diameters for finished rolls φ50mm, φ76mm Średnica wewnętrzna tulei Jumbo Internal core diameter for jumbo roll φ76mm Prędkość liniowa Linear speed m/min Maksymalna średnica rolki nawijanej Maximum finished roll diameter up to 240mm/18kg Rodzaje przewijanych folii Types of converted films PE stretch Przykładowa wydajność Exemplary capacity 120m 5rolls/1min10s.

4 PRZEWIJARKA DO FOLII STRETCH KRAM PST-2 OPTIMAL AUTOMATIC STRETCH REWINDER KRAM PST-2 OPTIMAL 4 Automatyczna przewijarka do folii stretch KRAM PST-2 dedykowana jest do przewijania folii stretch na wysokich prędkościach liniowych 1400m/min. Posiada pełną regulację długości nawoju oraz płynną regulację prędkości nawijania! Możliwość nawijania mini wrapów oraz foli maszynowej do średnicy Ø 240mm w trybie automatycznym. Sterowanie panelem dotykowym zapewnia pełną kontrolę procesu nawijania. Automatic rewinder KRAM PST-2 OPTIMAL for PE stretch film. Works in automatic mode. KRAM PST-2 OPTIMAL is dedicated to rewind rolls with linear speed of 1400m/min. Touch panel assures full control of converting process. It has full control of length and fluent control of rewinding speed by control panel. Possible to rewind mini wraps, machine rolls (up to 240mm) - all in automatic mode. Automatyczny pobór tulejek do każdego cyklu Automatyczne odcięcie folii Termiczne odcięcie folii lub latający nóż Pas transmisyjny Czujnik informujący o końcu jumba Czujnik informujący o zerwaniu folii Stolik odbiorczy do przewiniętych rolek Stolik do podnoszenia jumba System wagowy* Rozcinanie wzdłużne (mini rolls)* Taking core - automatically Cutting film automatically Thermal knife or flying knife Transmission belt Sensor informing about end of jumbo roll Sensor for informing when film is tearing Output table for finish rolls Mounted lifting table for jumbo roll Wieght system* Slitting system (mini rolls)* Zainstalowana moc znamionowa Instal rated power ok. 8,5 kw Zużycie powietrza Compressed air consumption up to 130l/min Średnica wewnętrzna tulei nawijanych Internal core diameters for finished φ50mm, φ76mm rolls Średnica wewnętrzna tulei Jumbo Internal core diameter for jumbo roll φ76mm Prędkość liniowa Linear speed m/min Maksymalna średnica rolki nawijanej Maximum finished roll diameter up to do 240mm/18kg Rodzaje przewijanych folii Types of converted films PE stretch Przykładowa wydajność Exemplary capacity 2,5 kg, 23 μm 1 cykl (cycle) - 22,30s

5 PRZEWIJARKA DO FOLII PRE-STRETCH KRAM PRS PRE-STRETCH REWINDER KRAM PRS 5 Automatyczna przewijarka do folii pre-stretch KRAM PRS dedykowana jest do przewijania folii stretch oraz wstępnego rozciągania folii power stretch do określonej grubości. Posiada pełną regulację długości nawoju oraz płynną regulację prędkości nawijania! Sterowanie panelem dotykowym zapewnia pełną kontrolę procesu nawijania. Przewijarka wyposażona jest w system oscylujący, posiada pełną regulacja siły rozciągu folii oraz układ składający brzegi rozciągniętej folii. Automatic rewinder KRAM PRS dedicated for converting PE stretch film and for pre-stretching film to specific thickness. Works in automatic mode. Touch panel assures full control of converting process. It has full control of length and fluent control of rewinding speed by control panel. Rewinder has own oscillation system, control of force which is pre-stretched and system for making edges on the film. : Automatyczny pobór tulejek do każdego cyklu Mechaniczne lub termiczne odcięcie folii Pełna regulacja długości i prędkości nawijania Pełna kontrola procesów nawijania podczas pracy urządzenia Czujniki zerwania folii Czujnik informujący o końcu JUMBA Odwijanie i nawijanie folii stykowe (docisk do wałów) Pełna regulacja siły rozciągu folii Składanie brzegów rozciągniętej folii Taking core - automatically Cutting film automatically Thermal knife Sensor informing about end of jumbo roll Output table for finish rolls Lifting table for jumbo roll Wieght system* Max. output diameter Ø of converted roll 160mm Oscillation system Zainstalowana moc znamionowa Instal rated power ok. 24 kw Zużycie powietrza Compressed air consumption up to 110l/min Średnica wewnętrzna tulei nawijanych Internal core diameters for finished φ50mm, φ76mm rolls Średnica wewnętrzna tulei Jumbo Internal core diameter for jumbo roll φ76mm Prędkość liniowa Linear speed m/min Szerokość folii Film width 600mm Maksymalna średnica rolki nawijanej Maximum finished roll diameter up to do 240mm / 18kg Rodzaje przewijanych folii: Types of converted films: PE stretch, power stretch

6 PRZEWIJARKA DO FOLII ALUMINIOWEJ I FOLII PVC KRAM APU ALUMINUM FOIL & PVC FILM REWINDER KRAM APU 6 Przewijarka do folii aluminiowej oraz folii PVC Kram APU napędzana jest serwonapędami, posiada pełną regulację długości nawoju, płynną regulację prędkości nawijania oraz kontrolę napięcia wstęgi. Sterowanie przewijarki z panelem dotykowym zapewnia pełną kontrolę procesu nawijania. Przewijarka wyposażona jest w aplikator kleju. Możliwość dostawienia urządzenia etykietującego. Automatic rewinder KRAM APU designed for converting aluminum foil and PVC cling film. It is servomotor driven. It has foil length control, converting speed control and foil s pressure control. Touch panel assures full control of converting process. Aluminum foil rewinding machine KRAM APU is equipped with a glue applicator. Glueless system possible. Labeling unit can be installed. : Automatyczny pobór tulejek do każdego cyklu Układ rewolwerowy Automatyczne odcięcie folii Stolik odbiorczy do przewiniętych rolek Pneumatyczne podnoszenie jumba Maksymalna średnica rolki nawijanej Ø 120mm Taking core - automatically Turret system Cutting film automatically Output table for finished rolls Lifting jumbo roll by pneumatic system Max. output diameter Ø of converted roll 120mm Zużycie powietrza Compressed air consumption up to 130l/min Średnica wewnętrzna tulei nawijanych Internal core diameters for finished φ30mm, φ38mm rolls Średnica wewnętrzna tulei Jumbo Internal core diameter for jumbo roll φ76mm Prędkość liniowa Linear speed m/min Szerokość folii Film width mm Zakres długości przewijanej folii i Length of finished roll 5-300m Rodzaje przewijanych materiałów Types of converted films: Aluminum foil, PVC cling film Przykładowa wydajność Exemplary capacity 10m roll - up to 14rolls/1min 20m roll - up to 9rolls/1min 50m roll - up to 6rolls/1min 150m roll - up to 2rolls/1min

7 PRZEWIJARKA DO PAPIERU KRAM PRP PAPER REWINDER KRAM PRP 7 Przewijarka do papieru Kram PRP służy do przewijania papieru, flizeliny i innych materiałów nierozciągliwych. Napędzana jest serwonapędami, posiada pełną regulację długości nawoju, skokową regulację prędkości nawijania oraz kontrolę napięcia wstęgi. Sterowanie przewijarki z panelem dotykowym zapewnia pełną kontrolę procesu nawijania. Przewijarka wyposażona jest w aplikator kleju. Możliwość dodania urządzenia etykietującego. KRAM PRP rewinder designed for converting paper, fliseline, other non-stretchy materials. It is servomotor driven. It has foil s length control, converting speed control and foil s pressure control. Touch panel assures full control of converting process. Paper slitter machine KRAM PRP is equipped with a glue applicator. Labeling unit can be installed. Moc znamionowa zainstalowana Instal rated power 20kW Średnica wewnętrzna tulei nawijanej Średnica wewnętrzna tulei Jumbo Internal core diameters for finished rolls Internal core diameters for jumbo roll 30mm, 50mm 50mm, 76mm, 152mm Prędkość liniowa Linear speed m/min Zużycie powietrza Compressed air consumption 110 l/min Szerokość przewijanej folii Width of converted material mm (1000mm opcjonalnie) Max. średnica rolki nawijanej Max. diameter of converted roll 140 mm Waga rolki Jumbo Weight of jumbo roll up to 50kg Rodzaje przewijanych materiałów Types of converted materials Paper, corrugated paper, fiseline, stretchy materials, non-stretchy materials, woven and non-woven materials

8 PRZEWIJARKA DO FOLII PVC, PE KRAM ME PRZ PVC, PE FILM REWINDER KRAM ME PRZ 8 Automatyczna przewijarka KRAM ME PRZ służy do przewijania folii PVC cling, PVC stretch, PE stretch oraz PE cling. Napędzana jest serwosilnikiem i posiada pełną regulację długości nawoju, oraz płynną regulację prędkości nawijania. Zastosowanie w przewijarce serwonapędu pozwala na skrócenia czasu cyklu nawijania. Sterowanie przewijarki z panelem dotykowym zapewnia pełną kontrolę procesu nawijania. Fully automatic KRAM ME PRZ REWINDER is designed for converting PVC cling, PVC stretch, PE stretch and PE cling. It is servomotor driven. It has film length control and converting speed control. Touch panel assures full control of converting process. Using servo drive allows to reduce time for rewinding cycle. Touch panel assures full control of converting process Czujnik informujący o końcu jumba Czujnik informujący o zerwaniu folii Automatyczny pobór tulejek do każdego cyklu Mechaniczne/termiczne odcięcie folii Sensor informing about end of master roll Set of sensors informing that the film is tearing Taking cores - automatically Thermal knife/mechanical knife Dane techniczne/technical data Średnica wewnętrzna tulei nawijanej Internal core diameter Ø of finished roll 38mm, 50 mm, 76mm Średnica wewnętrzna tulei Jumbo Internal core diameter Ø of master roll 76mm Prędkość liniowa Linear speed 0 900m/min // 1100 m/min. Czas przyspieszenia i hamowania Acceleration & breaking time 3,7 sec. - 1 servo drive. 1,8 sec. - 2 servo drives Szerokość folii Width of the film mm (600mm optional) Max. średnica rolki nawijanej 160 mm Max. output diameter Ø of converted roll średnicy 160mm (240mm optional) Rodzaje przewijanych materiałów Types of converted materials PE stretch, PE cling, PVC cling, PVC stretch Przykładowa wydajność Exemplary capacity 300m roll - up to 1000r/7,5h

9 PRZEWIJARKA Z PERFORACJĄ KRAM ME PRZP KRAM ME PRZP REWINDER FOR TEAR-OFF PERFORATION 9 Automatyczna przewijarka folii KRAM ME PRZP służy do przewijania i perforowania folii PVC cling i PE cling. Napędzana jest serwosilnikiem i posiada pełną regulację długości nawoju, oraz płynną regulację prędkości nawijania. Zastosowanie w przewijarce serwonapędu pozwala na skrócenia czasu cyklu nawijania. Możliwość przewijania folii z perforacją poprzeczną oraz mikroperforacją. Automatic film rewinder KRAM ME PRZP is designed for converting PVC cling, PVC stretch, PE stretch and PE cling film and making perforation inline. It is servomotor driven. It has film length control and converting speed control. Touch panel assures full control of converting process. Two types of perforation possible: tear-off perforation and micro-perforation. Automatyczny pobór tulejek do każdego cyklu Mechaniczne i termiczne odcięcie folii Układ umożliwiający perforację folii Pełna regulacja długości i prędkości nawijania Taking cores - automatically Teat-off perforation system Shaft in contact with jumbo roll made of rubber Shaft in contact with finished roll steel and chromer Dane techniczne/technical data Średnica wewnętrzna tulei nawijanej Internal core diameter Ø of finished roll Średnica wewnętrzna tulei Jumbo Internal core diameter Ø of master roll 76mm 38mm, 50 mm, 76mm Prędkość liniowa Linear speed 0 900m/min // 1100 m/min. Czas przyspieszenia i hamowania Acceleration & breaking time 3,7 sec. - 1 servo drive. 1,8 sec. - 2 servo drives Szerokość folii Width of the film mm (600mm optional) Max. średnica rolki nawijanej 160 mm średnicy Max. output diameter Ø of converted roll 160mm (240mm optional) Rodzaje przewijanych materiałów Types of converted materials PE stretch, PE cling, PVC cling, PVC stretch Przykładowa wydajność Exemplary capacity 300m roll - up to 1000r/7,5h

10 OWIJARKA FOLII STRETCH KRAM 6R 6 ROLLS WRAPPING DEVICE 10 Ręczne założenie nawiniętych rolek na trzpienie Ręczny pobór folii do każdego cyklu Ręczne odcięcie folii Pełna regulacja prędkości owijania Mechaniczna regulacja naciągu folii owijającej Napęd motoreduktorem z falownikiem Urządzenie przystosowane do owijania rolek o różnych średnicach Putting finished roll with film on the pin Taking film to start process manually Cutting of the film manually Full control of speed regulation Mechanical control of tension for wrapped roll Gear-motor with inwerter Device is suitable to work with various diameters Wymiary zewnętrzne dł./szer./wys.(mm) Dimensions length/width/ ok. 700/700/1300 height (mm) Ciężar urządzenia Total weight up to ok. 70 kg Napięcie znamionowe Rated voltage 230V AC/50Hz 1P + N + PE Moc znamionowa Rated power max. 0,5 kw Prędkość obrotowa Rotation speed 5 30 obr./min.

11 11 Kram design and implement packaging materials to various industries. You can find us in modern production facility with young and dynamic team. We are one of the leading companies in Europe in rewinding industries. All of our high-quality products are based on modern technologies and experience of our engineering department. Kram produces: Rewinders for: PVC & PE cling, PVC stretch, PE stretch, Aluminum foil, Paper, Corrugated paper, Woven and non-woven materials, packaging lines, bucket sealing and filling machines, robots, manipulators and palletizing systems, paper cups forming machines, conveyors. Kontakt: KRAM FC Sp. z o. o. ul. Słoneczna 3 C Dzierzgoń Correspondence address: ul. Westerplatte Dzierzgoń tel info@krammax.com.pl
