1 ROZDZIELACZ RAUGEO CLICK WYJĄTKOWO PROSTY: POŁĄCZYĆ - CLICK - GOTOWE EFEKTYWNOŚĆ ENERGETYCZNA Budownictwo Motoryzacja Przemysł

2 INNOWACYJNY CLICK SZYBCIEJ, WIĘCEJ, BARDZIEJ ELASTYCZNIE W celu podłączenia obwodów geotermalnych do instalacji pomp ciepła każdej wielkości, REHAU oferuje rozdzielacz RAUGEO CLICK zarówno jako system modułowy, jak i w postaci fabrycznie zmontowanego zestawu. Innowacja w technice rozdzielaczy Modułowa koncepcja typu Click zapewnia maksymalną elastyczność w zakresie logistyki i na budowie. Montaż kompletnego rozdzielacza odbywa się prawie beznarzędziowo i w kilka minut. Wysokiej jakości materiały i dopracowana konstrukcja gwarantują bezpieczeństwo podczas montażu i w trakcie długotrwałej eksploatacji. Zalety: --CLICK TO COMPLETE: elastyczny, modułowy i kompletny system --CLICK TO FIX: montaż rozdzielacza w mgnieniu oka --CLICK TO CONNECT: szybsze podłączanie obwodów geotermalnych --CLICK TO SAFE: bezpieczeństwo podczas montażu i w trakcie długotrwałej eksploatacji --CLICK TO FLOW: duża średnica wewnętrzna minimalne straty ciśnienia Rozdzielacz RAUGEO CLICK: innowacja w technice rozdzielaczy --CLICK TO USE FOR EVERYTHING: uniwersalne zastosowanie, do każdego typu instalacji geotermalnej z rurociągami z PE i PE-Xa o średnicach od DN 20 do DN 50 2

3 CLICK TO COMPLETE ELASTYCZNY, MODUŁOWY I KOMPLETNY SYSTEM Rozdzielacz RAUGEO CLICK jest dostępny zarówno jako system modułowy, jak i w postaci fabrycznie zmontowanego zestawu. System modułowy: System modułowy składa się zasadniczo z trzech zestawów montażowych: zestawu podstawowego, wymaganego dla każdego rozdzielacza, zestawu uzupełniającego do rozbudowy rozdzielacza o jeden kolejny obwód geotermalny oraz zestawu śrubunków zaciskowych do podłączania obwodów geotermalnych. W połączeniu z dodatkowymi zestawami, np. uchwytów ściennych lub zaworów kulowych do podłączania przewodów zasilających, możliwy jest szybki montaż każdego wariantu rozdzielacza. Tym samym niewielkie stany magazynowe umożliwiają maksymalną elastyczność w realizacji zamówień. Każdy pożądany wariant rozdzielacza da się zmontować samemu w bardzo krótkim czasie. Fabrycznie zmontowany rozdzielacz: Rozdzielacz RAUGEO CLICK jest także dostępny w postaci wstępnie zmontowanej z fabrycznie sprawdzoną szczelnością, w wariantach od 2 do 12 obwodów geotermalnych. Akcesoria: Ofertę uzupełniają zestawy podłączeniowe umożliwiające połączenie z rurami PE i PE-X o średnicach od DN 20 do DN 50 oraz akcesoria, np. termomanometr. 2 Zalety: --maksymalna elastyczność w odniesieniu do każdego typu instalacji i wszelkich wymagań budowlanych --niskie koszty magazynowania i niewielkie zapotrzebowanie na miejsce --możliwość późniejszej rozbudowy w każdej chwili --zintegrowane zawory kulowe, fabrycznie zamontowany przepływomierz --opcjonalny montaż różnych dodatków, np. zaworu odpowietrzającego, zaworu napełniającoodcinającego, termomanometru System modułowy: z zestawu podstawowego, uzupełniającego oraz zestawu śrubunków zaciskowych powstaje kompletny rozdzielacz System modułowy: 1 zestaw podstawowy 2 zestaw uzupełniający 3 zestaw śrubunków zaciskowych 4 kompletny rozdzielacz 3

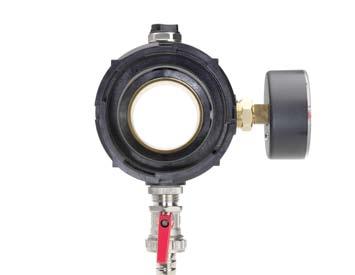

4 CLICK TO FIX MONTAŻ ROZDZIELACZA W MGNIENIU OKA Modułowa budowa rozdzielacza RAUGEO CLICK sprawia, że można go zmontować od ręki, bez narzędzi i dodatkowego uszczelniania dzięki połączeniom bagnetowym. Moduł podłączeniowy RAUGEO CLICK z elementami wyposażenia dodatkowego Specjalna dźwignia blokująca i podwójne uszczelki typu O-Ring zapewniają szczelność połączenia. W ten sposób montaż rozdzielacza następuje ekstremalnie szybko, w mgnieniu oka. Możliwość obrotu modułów o 90 oraz obsługiwane z obu stron zintegrowane zawory kulowe pozwalają na precyzyjny montaż dopasowany do indywidualnych wymagań. Moduły podłączeniowe można również wyposażyć w elementy dodatkowe, np. zawór napełniająco-odcinający, zawór odpowietrzający lub termomanometr. Zalety: --szybki montaż oszczędność czasu --nie potrzeba narzędzi ani dodatkowego uszczelnienia --słyszalna i wyczuwalna kontrola montażu dzięki systemowi CLICK --zróżnicowane pozycjonowanie odejść rozdzielacza możliwe do uzyskania dzięki obrotom co 90 --w każdej chwili możliwe rozszerzenie o dodatkowe obwody geotermalne 2 sek. 5 sek. POŁĄCZYĆ: moduł końcowy rozdzielacza, zawarty w każdym zestawie podstawowym, włożyć ręcznie w pierwszy moduł rozdzielacza (belka zasilania). CLICK: przekręcić do oporu aż do zaskoczenia dźwigni blokującej sygnalizowanego słyszalnym kliknięciem. Moduły połączone są ze sobą stabilnie i szczelnie. 40 sek. 50 sek. GOTOWE! W niecałą minutę odbywa się montaż wszystkich modułów belek zasilania i powrotu z wstępnie zamontowanymi przepływomierzami. Wprowadzić rozdzielacz ukośnie do uchwytu ściennego aż zaskoczy z charakterystycznym kliknięciem. 4

5 CLICK TO CONNECT SZYBSZE PODŁĄCZANIE OBWODÓW GEOTERMALNYCH Śrubunki zaciskowe RAUGEO CLICK zostały zaprojektowane specjalnie do rozdzielacza RAUGEO CLICK, aby umożliwić podłączenie obwodów geotermalnych bez użycia narzędzi. W tym celu sfazowane końce przewodów rurowych wsuwa się w śrubunek zaciskowy aż do oznaczenia. Przezroczysty śrubunek umożliwia natychmiastową optyczną kontrolę głębokości wprowadzenia. Następnie przewody rurowe razem ze śrubunkiem są montowane do rozdzielacza za pomocą pierścienia bagnetowego - bez dodatkowego uszczelniania. W ten sposób w krótkim czasie następuje kompletne podłączenie obwodów geotermalnych do rozdzielacza. Śrubunki zaciskowe RAUGEO CLICK o średnicach od DN 20 do DN 50 Zalety: --szybki montaż śrubunków zaciskowych za pomocą pierścienia bagnetowego --oszczędność czasu podczas podłączania obwodów geotermalnych dzięki prostemu wsunięciu rury w śrubunek --po sfazowaniu końców rur nie są już potrzebne żadne narzędzia ani dodatkowe uszczelnienie --optyczna kontrola głębokości wprowadzenia obwodów geotermalnych dzięki przezroczystym śrubunkom --podłączenie wszystkich typów rur geotermalnych z PE i PE-X o średnicach od DN 20 do DN sek. 15 sek. RURA W ŚRUBUNEK: sfazowane końce rury wprowadzić w śrubunek zaciskowy aż do oporu i optycznie kontrolować głębokość wprowadzenia do oznaczonego miejsca. ŚRUBUNEK DO ROZDZIELACZA: podłączyć śrubunki zaciskowe do rozdzielacza RAUGEO CLICK za pomocą pierścienia bagnetowego z punktem podziału i oznaczeniem open/lock. 60 sek. 120 sek. Na belkach powrotu (czarno-niebieskich) zamontować śrubunki zaciskowe bezpośrednio do przepływomierzy. Po napełnieniu instalacji przepływ jest regulowany za pomocą zintegrowanych z modułami rozdzielacza zaworów kulowych oraz przezroczystych przepływomierzy. 5

6 CLICK TO SAFE BEZPIECZEŃSTWO PODCZAS MONTAŻU I DŁUGOTRWAŁEJ EKSPLOATACJI Dzięki swojej funkcjonalnej konstrukcji rozdzielacz RAUGEO CLICK gwarantuje bezpieczeństwo nie tylko przy montażu, ale także podczas długotrwałej eksploatacji. Długotrwała szczelność dzięki odpornym podwójnym uszczelkom typu O-Ring W pełni polimerowy system: --moduły rozdzielacza z odpornego, wzmocnionego włóknem szklanym tworzywa sztucznego --prawie całkowita rezygnacja z elementów metalowych, co gwarantuje bezpieczeństwo eksploatacji i zmniejsza ryzyko korozji --izolacja poprzez tworzywo sztuczne o wysokiej izolacji cieplnej (współczynnik przewodzenia ciepła dla modułów rozdzielacza wynosi 0,30 W/mK, dla porównania PE: 0,42 W/mK) Wytrzymałość: --wzmocnienie elementów konstrukcyjnych rozdzielacza dzięki obszernemu użebrowaniu --sprawdzona sztywność zginania nawet przy dużej liczbie podłączeń --gwint modułu podłączeniowego do przewodu głównego z odpornego na odcynkowanie mosiądzu, z sześciokątną nakrętką dla precyzyjnego dokręcenia Szczelność: --długotrwałe uszczelnienie wszystkich połączeń dzięki wytrzymałym podwójnym uszczelkom O-Ring z sieciowanego tworzywa EPDM --słyszalna i wyczuwalna kontrola podczas montażu modułów rozdzielacza dzięki kliknięciom dźwigni blokującej --optyczna kontrola podczas montażu obwodu geotermalnego dzięki transparentnym śrubunkom z oznaczeniem głębokości wprowadzenia rury --utrzymanie szczelności połączeń także w przypadku późniejszej rozbudowy rozdzielacza Bezpieczeństwo dzięki obszernemu użebrowaniu i dźwigni blokującej Przezroczysty śrubunek zaciskowy z oznaczeniem głębokości wciśnięcia rury 6

7 CLICK TO FLOW DUŻa ŚREDNICa WEWNĘTRZNa MINIMALNA STRATA CIŚNIENIA Duża średnica wewnętrzna różnych elementów rozdzielacza RAUGEO CLICK zapewnia małe straty ciśnienia również w przypadku dużego natężenia przepływu. Natężenie przepływu można optymalnie regulować i kontrolować za pomocą przezroczystego przepływomierza. Moduły rozdzielacza: Średnica wewnętrzna modułów wynosi 2 ½" (ok. 65 mm). Węwnętrzny przekrój nie zawiera elementów zakłócających przepływ. Odejścia rozdzielacza mają średnicę wewnętrzną równą 1" (ok. 26 mm). Przepływomierze: Opracowane specjalnie dla rozdzielaczy RAUGEO CLICK polimerowe przepływomierze mają średnicę 1" (ok. 26 mm). Za pomocą obustronnych zintegrowanych zaworów kulowych można prosto regulować przepływ. Przepływomierze są dostępne w dwóch wariantach: dla natężenia przepływu 5-15 l/min i l/min. Moduł podłączeniowy dla przewodu zasilającego: Średnica gwintu modułu podłączeniowego wynosi 2" GZ (ok. 52 mm). Gwarantuje to dużą średnicę wewnętrzną podłączenia rozdzielacza do przewodu zasilającego także w przypadku rur o różnych średnicach. Średnica 2 ½" w module rozdzielacza Średnica 1" w odejściu obwodu geotermalnego Duża średnica także w module podłączeniowym 2 GZ 7

8 CLICK TO USE FOR EVERYTHING UNIWERSALNE ZASTOSOWANIE Rozdzielacz RAUGEO CLICK można uniwersalnie łączyć z każdym systemem geotermalnym RAUGEO: Sondy geotermalne Sonda geotermalna RAUGEO PE-Xa: pozyskiwanie energii geotermalnej z głębi ziemi dzięki technologii najwyższej jakości Sonda geotermalna RAUGEO PE100/-RC: pozyskiwanie energii geotermalnej z głębi ziemi zgodnie z aktualnymi standardami techniki Sonda głębinowa RAUGEO HPR: efektywne wykorzystanie energii geotermalnej na głębokości do 800 metrów Sondy współosiowe RAUGEO: pozyskiwanie energii geotermalnej z głębi ziemi poprzez promieniste odwierty Sondy spiralne RAUGEO Helix PE-Xa: nowa forma wykorzystania energii geotermalnej na głębokości od 2 m do 5 m Kolektory geotermalne Kolektor poziomy RAUGEO PE-Xa: pozyskiwanie energii geotermalnej z powierzchni ziemi na głębokości 1-2 m dzięki technologii najwyższej jakości Kolektor poziomy RAUGEO PE100/-RC: pozyskiwanie energii geotermalnej z powierzchni ziemi na głębokości 1-2 m zgodnie z aktualnymi standardami techniki Pale energetyczne Kolektor RAUGEO PE-Xa: pozyskiwanie energii geotermalnej za pomocą kolektorów zintegrowanych z palami fundamentowymi do głębokości ok. 20 m Rozdzielacz RAUGEO CLICK można instalować nie tylko na ścianach w budynkach, ale także w studniach rozdzielaczowych. Udzielane przez nas porady fachowe, tak pisemne, jak i ustne, oparte są na naszych doświadczeniach i wiedzy, nie mogą jednak stanowić wiążącej informacji dla ewentualnych roszczeń. Warunki wykonania oraz różne przypadki zastosowań, na które nie mamy wpływu, wykluczają prawo do roszczeń na podstawie udzielonych przez nas informacji. Zalecamy każdorazowo upewnić się, czy dany produkt REHAU nadaje się do realizowanej przez Państwa inwestycji. Zastosowanie i wykonanie inwestycji z udziałem naszych wyrobów odbywa się poza zasięgiem naszych możliwości kontroli i dlatego też to właśnie Państwo ponosicie ostateczną odpowiedzialność. Nasza odpowiedzialność dotyczy stałej jakości materiałów, zgodności dostaw ze specyfikacją i parametrami technicznymi oraz naszymi warunkami dostaw i płatności i ogranicza się do wartości dostarczonego przez nas i zastosowanego przez Państwa wyrobu. Niniejszy dokument jest chroniony przez prawo autorskie. Powstałe w ten sposób prawa, w szczególności prawo do tłumaczenia, przedruku, pobierania rysunków, przesyłania drogą radiową, powielania na drodze fotomechanicznej lub podobnej, a także zapisywania danych w formie elektronicznej są zastrzeżone. REHAU A16700 PL
