1 SYSTEMY ODPROWADZANIA WODY I ŚCIEKÓW Studnia wodomierzowa EMROZ 400 CC 15.1 Studnia wodomierzowa EMROZ 400 S 15.2 Studnia wodomierzowa EMROZ Studnia wodomierzowa EMROZ 500 Studnia wodomierzowa EMROZ 400 S Studnia wodomierzowa EMROZ Studnia wodomierzowa EMROZ Studnia wodomierzowa ETANK Studnia wodomierzowa ETANK Studnia wodomierzowa ETANK Przyłącza do studni wodomierzowych EMROZ Doziemna obudowa studni głębinowej ESUB Przyłącza do studni wodomierzowych ETANK 1000, Doziemna obudowa studni z pompami samossącymi EPRIME Doziemna zestawy przyłączeniowe 3 i 4 pomp głębinowych Termoizolacyjna obudowa studni głębinowej ETO Zbiornik na wodę deszczową EORAIN V Zbiornik na wodę deszczową EORAIN H Przepompownia ścieków ESEPTIK Pionowe separatory skrobi EKOTANK S Poziome separatory skrobi EKOTANK S Pionowe Separatory tłuszczu EKOTANK T Poziome Separatory tłuszczu EKOTANK T Drenażowe oczyszczalnie do domków letniskowych ESPURA V Tunelowe oczyszczalnie do domków letniskowych ESPURA V Przydomowe oczyszczalnie drenażowe ESPURA H Przydomowe oczyszczalnie tunelowe ESPURA H Zbiorniki bezodpływowe (szamba) ESORDIA NF015

2 STUDNIE WODOMIERZOWE EMROZ 400 CC ZASTOSOWANIE EMROZ 400 CC Studnia wodomierzowa EMROZ 400- CC dedykowana jest do posadowienia na terenach o wysokim poziomie wód gruntowych. Konstrukcja studni wodomierzowej umożliwia wykorzystanie geotermalnych właściwości ziemi, a tym samym zabezpiecza ją przed efektem przemarzania wewnątrz. Elementy izolacyjne studni umożliwiają montaż wodomierza 300 mm pod pokrywą i gwarantują pełną ochronę przed zamarznięciem do temperatury -30 stopni C. Wszystkie nasze studnie posiadają Atest Higieniczny Narodowego Instytutu Zdrowia Publicznego PZH. WŁAŚCIWOŚCI EMROZ 400 CC 1. Utrzymuje odpowiednią (dodatnią) temperaturę w okolicy wodomierza. 2. Zapewnia łatwy odczyt wodomierza z poziomu powierzchni gruntu. 3. Poprzez zastosowanie odpowiednich komponentów w procesie produkcji studnia charakteryzuje się lekką konstrukcją. 4. Rozwiązania konstrukcyjne studni umożliwiają montaż nawet na terenach charakteryzujących się wysokim poziomem wód gruntowych. ELEMENTY STUDNI WODOMIERZOWEJ EMROZ 400 CC 1. Korpus studni - PE. 2. Płaszcz ocieplający - poliuretan spieniony. 3. Pokrywa termiczna (korek) - poliuretan spieniony. 4. Właz - utwardzony plastik o nacisku 1,5 tony (opcja - pokrywa żeliwna) DANE TECHNICZNE: - Średnica: 400 mm - Wysokości: 1200 mm,1300 mm, 1500 mm 15.1

3 STUDNIE WODOMIERZOWE EMROZ 400 S ZASTOSOWANIE EMROZ 400 S Studnia wodomierzowa EMROZ 400-S dedykowana jest do posadowienia na terenach o wysokim poziomie wód gruntowych. Konstrukcja studni wodomierzowej umożliwia wykorzystanie geotermalnych właściwości ziemi, a tym samym zabezpiecza ją przed efektem przemarzania wewnątrz. Elementy izolacyjne studni umożliwiają montaż wodomierza 300 mm pod pokrywą i gwarantują pełną ochronę przed zamarznięciem do temperatury -30 stopni C. Wszystkie nasze studnie posiadają Atest Higieniczny Narodowego Instytutu Zdrowia Publicznego PZH. WŁAŚCIWOŚCI EMROZ 400 S 1. Utrzymuje odpowiednią (dodatnią) temperaturę w okolicy wodomierza. 2. Zapewnia łatwy odczyt wodomierza z poziomu powierzchni gruntu. 3. Poprzez zastosowanie odpowiednich komponentów w procesie produkcji, studnia charakteryzuje się lekką konstrukcją. 4. Rozwiązania konstrukcyjne studni umożliwiają montaż nawet na terenach charakteryzujących się wysokim poziomem wód gruntowych. ELEMENTY STUDNI WODOMIERZOWEJ EMROZ 400 S 1. Korpus studni - PVC. 2. Płaszcz ocieplający - poliuretan spieniony (dodatkowo folia ochronna). 3. Pokrywa termiczna (korek) - poliuretan spieniony. 4. Właz - utwardzony plastik o nacisku 1,5 tony (opcja - pokrywa żeliwna). DANE TECHNICZNE: - Średnica: 400 mm - Wysokości: 1200 mm, 1300 mm, 1500 mm 15.2

4 STUDNIE WODOMIERZOWE EMROZ 400 ZASTOSOWANIE EMROZ 400 Studnia wodomierzowa EMROZ 400 dedykowana jest do posadowienia na terenach o wysokim poziomie wód gruntowych. Konstrukcja studni wodomierzowej umożliwia wykorzystanie geotermalnych właściwości ziemi, a tym samym zabezpiecza ją przed efektem przemarzania wewnątrz. Elementy izolacyjne studni umożliwiają montaż wodomierza 300 mm pod pokrywą i gwarantują pełną ochronę przed zamarznięciem do temperatury -30 stopni C. Wszystkie nasze studnie posiadają Atest Higieniczny Narodowego Instytutu Zdrowia Publicznego PZH. WŁAŚCIWOŚCI EMROZ Utrzymuje odpowiednią (dodatnią) temperaturę w okolicy wodomierza. 2. Zapewnia łatwy odczyt wodomierza z poziomu powierzchni gruntu. 3. Poprzez zastosowanie odpowiednich komponentów w procesie produkcji studnia charakteryzuje się lekką konstrukcją. 4. Rozwiązania konstrukcyjne studni umożliwiają montaż nawet na terenach charakteryzujących się wysokim poziomem wód gruntowych. ELEMENTY STUDNI WODOMIERZOWEJ EMROZ Korpus studni - PE. 2. Płaszcz ocieplający - poliuretan spieniony wbudowany w konstrukcję studni. 3. Pokrywa termiczna (korek) - poliuretan spieniony. 4. Właz - utwardzony plastik o nacisku 1,5 tony (opcja - pokrywa żeliwna). DANE TECHNICZNE: - Średnica: 400 mm - Wysokości: 1200 mm, 1300 mm, 1500 mm 15.3

5 STUDNIE WODOMIERZOWE EMROZ 500 ZASTOSOWANIE EMROZ 500 Studnia wodomierzowa EMROZ 500 dedykowana jest do posadowienia na terenach o wysokim poziomie wód gruntowych. Konstrukcja studni wodomierzowej umożliwia wykorzystanie geotermalnych właściwości ziemi, a tym samym zabezpiecza ją przed efektem przemarzania wewnątrz. Elementy izolacyjne studni umożliwiają montaż wodomierza 300 mm pod pokrywą i gwarantują pełną ochronę przed zamarznięciem do temperatury - 30stopni C. Wszystkie nasze studnie posiadają Atest Higieniczny Narodowego Instytutu Zdrowia Publicznego PZH. WŁAŚCIWOŚCI EMROZ Utrzymuje odpowiednią (dodatnią) temperaturę w okolicy wodomierza. 2. Zapewnia łatwy odczyt wodomierza z poziomu powierzchni gruntu. 3. Poprzez zastosowanie odpowiednich komponentów w procesie produkcji studnia charakteryzuje się lekką konstrukcją. 4. Rozwiązania konstrukcyjne studni umożliwiają montaż nawet na terenach charakteryzujących się wysokim poziomem wód gruntowych. ELEMENTY STUDNI WODOMIERZOWEJ EMROZ Korpus studni - PE. 2. Płaszcz ocieplający - poliuretan spieniony wbudowany w konstrukcję studni. 3. Pokrywa termiczna (korek) - poliuretan spieniony. 4. Właz - utwardzony plastik o nacisku 1,5 tony (opcja - pokrywa żeliwna). DANE TECHNICZNE: - Średnica: 500 mm - Wysokości: 1200 mm. 15.4

6 STUDNIE WODOMIERZOWE EMROZ 500 CC ZASTOSOWANIE EMROZ 500 CC Studnia wodomierzowa EMROZ 500 CC dedykowana jest do posadowienia na terenach o wysokim poziomie wód gruntowych. Konstrukcja studni wodomierzowej umożliwia wykorzystanie geotermalnych właściwości ziemi, a tym samym zabezpiecza ją przed efektem przemarzania wewnątrz. Elementy izolacyjne studni umożliwiają montaż wodomierza 300 mm pod pokrywą i gwarantują pełną ochronę przed zamarznięciem do temperatury - 30stopni C. Wszystkie nasze studnie posiadają Atest Higieniczny Narodowego Instytutu Zdrowia Publicznego PZH. WŁAŚCIWOŚCI EMROZ 500 CC 1. Utrzymuje odpowiednią (dodatnią) temperaturę w okolicy wodomierza. 2. Zapewnia łatwy odczyt wodomierza z poziomu powierzchni gruntu. 3. Poprzez zastosowanie odpowiednich komponentów w procesie produkcji studnia charakteryzuje się lekką konstrukcją. 4. Rozwiązania konstrukcyjne studni umożliwiają montaż nawet na terenach charakteryzujących się wysokim poziomem wód gruntowych. ELEMENTY STUDNI WODOMIERZOWEJ EMROZ 500 CC 1. Korpus studni - PE. 2. Płaszcz ocieplający - poliuretan spieniony (dodatkowo folia ochronna). 3. Pokrywa termiczna (korek) - poliuretan spieniony. 4. Właz - utwardzony plastik o nacisku 1,5 tony (opcja - pokrywa żeliwna). DANE TECHNICZNE: - Średnica: 500 mm - Wysokości: 1200 mm. 15.5

7 STUDNIE WODOMIERZOWE EMROZ 500 S ZASTOSOWANIE EMROZ 500 S Studnia wodomierzowa EMROZ 500 S dedykowana jest do posadowienia na terenach o wysokim poziomie wód gruntowych. Konstrukcja studni wodomierzowej umożliwia wykorzystanie geotermalnych właściwości ziemi, a tym samym zabezpiecza ją przed efektem przemarzania wewnątrz. Elementy izolacyjne studni umożliwiają montaż wodomierza 300 mm pod pokrywą i gwarantują pełną ochronę przed zamarznięciem do temperatury -30 stopni C. Wszystkie nasze studnie posiadają Atest Higieniczny Narodowego Instytutu Zdrowia Publicznego PZH.. WŁAŚCIWOŚCI EMROZ 500 S 1. Utrzymuje odpowiednią (dodatnią) temperaturę w okolicy wodomierza. 2. Zapewnia łatwy odczyt wodomierza z poziomu powierzchni gruntu. 3. Poprzez zastosowanie odpowiednich komponentów w procesie produkcji, studnia charakteryzuje się lekką konstrukcją. 4. Rozwiązania konstrukcyjne studni umożliwiają montaż nawet na terenach charakteryzujących się wysokim poziomem wód gruntowych. ELEMENTY STUDNI WODOMIERZOWEJ EMROZ 500 S 1. Korpus studni - PVC. 2. Płaszcz ocieplający - poliuretan spieniony (dodatkowo folia ochronna). 3. Pokrywa termiczna (korek) - poliuretan spieniony. 4. Właz - utwardzony plastik o nacisku 1,5 tony (opcja - pokrywa żeliwna) DANE TECHNICZNE: - Średnica: 500 mm - Wysokości: 1200 mm. 15.6

8 STUDNIE WODOMIERZOWE EMROZ 600 CC ZASTOSOWANIE EMROZ 500 CC Studnia wodomierzowa EMROZ 600 dedykowana jest do posadowienia na terenach o wysokim poziomie wód gruntowych. Konstrukcja studni wodomierzowej umożliwia wykorzystanie geotermalnych właściwości ziemi, a tym samym zabezpiecza ją przed efektem przemarzania wewnątrz. Elementy izolacyjne studni umożliwiają montaż wodomierza 300 mm pod pokrywą i gwarantują pełną ochronę przed zamarznięciem do temperatury - 30 o C. Wszystkie nasze studnie posiadają Atest Higieniczny Narodowego Instytutu Zdrowia Publicznego PZH. WŁAŚCIWOŚCI EMROZ 500 CC 1. Utrzymuje odpowiednią (dodatnią) temperaturę w okolicy wodomierza. 2. Zapewnia łatwy odczyt wodomierza z poziomu powierzchni gruntu. 3. Poprzez zastosowanie odpowiednich komponentów w procesie produkcji studnia charakteryzuje się lekką konstrukcją. 4. Rozwiązania konstrukcyjne studni umożliwiają montaż nawet na terenach charakteryzujących się wysokim poziomem wód gruntowych. ELEMENTY STUDNI WODOMIERZOWEJ EMROZ 500 CC 1. Korpus studni - PE. 2. Płaszcz ocieplający - poliuretan spieniony (dodatkowo folia ochronna). 3. Pokrywa termiczna (korek) - poliuretan spieniony. 4. Właz - utwardzony plastik o nacisku 1,5 tony (opcja - pokrywa żeliwna). DANE TECHNICZNE: - Średnica: 600 mm - Wysokości: 1200 mm. 15.7

9 STUDNIE WODOMIERZOWE ETANK 800 ZASTOSOWANIE ETA800 Studnia wodomierzowa ETANK 800 jest niezwykle wytrzymała dzięki karbowanej konstrukcji. Rozwiązanie konstrukcyjne włazu rewizyjnego o średnicy 60 cm oraz drabinka (w komplecie) umożliwiają łatwy i wygodny dostęp do wnętrza studni i samego wodomierza. Wszystkie nasze studnie posiadają Atest Higieniczny Narodowego Instytutu Zdrowia Publicznego PZH. ELEMENTY STUDNI WODOMIERZOWEJ ETANK Pokrywa - LDPE. 2. Korpus monolit - LDPE (utwardzony polietylen). 3. Drabina złazowa. DANE TECHNICZNE STUDNI WODOMIERZOWEJ ETANK800 ETANK 800/2.0 H - Wysokość (mm) H 500 mm 600 mm 800 mm

10 STUDNIE WODOMIERZOWE ETANK 1000 ZASTOSOWANIE ETANK 1000 Studnia wodomierzowa ETANK 1000 jest niezwykle wytrzymała dzięki karbowanej konstrukcji. Rozwiązanie konstrukcyjne włazu rewizyjnego o średnicy 60 cm oraz drabinka (w komplecie) umożliwiają łatwy i wygodny dostęp do wnętrza studni i samego wodomierza. Wszystkie nasze studnie posiadają Atest Higieniczny Narodowego Instytutu Zdrowia Publicznego PZH. ELEMENTY STUDNI WODOMIERZOWEJ ETANK Pokrywa - LDPE. 2. Korpus monolit - LDPE (utwardzony polietylen). 3. Drabina złazowa. DANE TECHNICZNE STUDNI WODOMIERZOWEJ ETANK 1000 ETANK 1000/1.3 ETANK 1000/1.6 ETANK 1000/2.0 H - Wysokość (mm) V - Pojemnośc (l) Waga - (kg) H 500 mm 600 mm 1000 mm , , ,5 15.9

11 15.10 STUDNIE WODOMIERZOWE ETANK 1200 ZASTOSOWANIE ETANK 1200 Studnia wodomierzowa ETANK 120 jest niezwykle wytrzymała dzięki karbowanej konstrukcji. Rozwiązanie konstrukcyjne włazu rewizyjnego o średnicy 60 cm oraz drabinka (w komplecie) umożliwiają łatwy i wygodny dostęp do wnętrza studni i samego wodomierza. Wszystkie nasze studnie posiadają Atest Higieniczny Narodowego Instytutu Zdrowia Publicznego PZH. ELEMENTY STUDNI WODOMIERZOWEJ ETANK Pokrywa - LDPE. 2. Korpus monolit - LDPE (utwardzony polietylen). DANE TECHNICZNE STUDNI WODOMIERZOWEJ ETANK 1200 ETANK 1200/1.3 H - Wysokość (mm) H 500 mm 600 mm 1000 mm 1350 ETANK 1200/ ETANK 1200/

12 PRZYŁĄCZA WODOMIERZOWE DO STUDNI WODOMIERZOWYCH EMROZ ZASTOSOWANIE: Studnia EMROZ CC, EMROZ, EMROZ 400, EMROZ 500 Osprzęt można dowolnie konfigurować. Na życzenie wykonujemy przyłącza na rurę PE DN25 lub DN40. Istnieje możliwość dodania zaworu odpowietrzającego i zaworu spustowego. Osprzęty są dostępne również w wersji z wodomierzem DN 15. PRZYKŁADOWE KONFIGURACJE PRZYŁĄCZY WODOMIERZOWYCH OSPRZĘT B3: - złączki PE 32 - półśrubunki wodomierza DN 20 - zawory odcinające 3/4 OSPRZĘT B13: - złączki PE 32 - półśrubunki wodomierza DN 20 - zawory odcinające 3/4 - zawór antyskażeniowy OSPRZĘT B7: - złączki PE 32 - półśrubunki wodomierza DN 20 - zawory odcinające 3/4 - zawór antyskażeniowy - wodomierz DN 20 OSPRZĘT C13: - złączki PE 32 - półśrubunki wodomierza DN 20 - zawory odcinające 3/4 - zawór antyskażeniowy OSPRZĘT C7: - złączki PE 32 - półśrubunki wodomierza DN 20 - zawory odcinające 3/4 - zawór antyskażeniowy - wodomierz DN 20 lub DN 15 OSPRZĘT O13: - złączki PE 32 - półśrubunki wodomierza DN 20 - zawory odcinające 3/4 z rączką - zawór antyskażeniowy - kolana, nypel ocynk 15.11

13 PRZYŁĄCZA WODOMIERZOWE DO ETANK 1000 i 1200 ZASTOSOWANIE: Studnia wodomierzowa ETANK 1000/1.3, ETANK 1000/1.6, ETANK 1000/2.0, ETANK 1200/1.3, ETANK 1200/1.6, ETANK 1200/2.0. PRZYKŁADOWE KONFIGURACJE PRZYŁĄCZY WODOMIERZOWYCH Osprzęt można dowolnie konfigurować. Przepusty są dostępne w dwóch opcjach: z wykorzystaniem uszczelek IN-SITU lub w wersji spawanej. 1. Powierzchnie płaskie umożliwiają wykonanie przepustów do średnicy DN Studnie ETANK przeznaczone są do montażu wodomierzy o średnicach: 1/2, 3/4, 1, 1 1/4, 1 1/2, 1 3/4, 2. W studniach wodomierzowych ETANK 1200 możliwe jest zamontowanie do 5 wodomierzy DN

14 DOZIEMNA OBUDOWA STUDNI GŁĘBINOWEJ ESUB ZASTOSOWANIE STUDNI GŁĘBINOWEJ ESUB: Obudowa ESUB zastępuje tradycyjne kręgi betonowe służące do zabudowy studni głębinowej. Przejście przez dno zbiornika umieszczone jest w sposób umożliwiający bezproblemowy montaż zasuwy i wodomierza. ELEMENTY STUDNI GŁĘBINOWEJ ESUB: 1. Pokrywa - LDPE (utwardzony polietylen). 2. Korpus monolit - LDPE (utwardzony polietylen). WYPOSAŻENIE DODATKOWE STUDNI GŁĘBINOWEJ ESUB: 1. Drabinka - przy wersjach: 1620, Sprzęg ESO 1 1/4 - do studni z pompami 3 i 4 DANE TECHNICZNE ESUB: H - Wysokość (mm) Waga - (kg) , ,

15 DOZIEMNA OBUDOWA STUDNI Z POMPAMI SAMOSSĄCYMI EPRIME ZASTOSOWANIE DOZIEMNEJ OBUDOWY EPRIME: Doziemne obudowy do stosowania w przypadkach gdy poziom lustra wody umożliwia zastosowanie pomp samossących. Umożliwiają one rezygnację z specjalnych pomieszczeń w budynkach na hydrofornię. Wykonywane są na bazie zbiorników o średnicy 1 m i 1.2 m. ELEMENTY DOZIEMNEJ OBUDOWY EPRIME 1. Pokrywa - LDPE (utwardzony polietylen). 2. Korpus monolit - LDPE (utwardzony polietylen). WYPOSAŻENIE DODATKOWE DOZIEMNEJ OBUDOWY EPRIME: 1. Zestaw hydroforowy. DANE TECHNICZNE EPRIME: H - Wysokość (mm) Średnica - (mm) Uwaga: na życzenie dostępne są wysokości 2.0 oraz 1.3m 15.14

16 DOZIEMNE ZESTAWY PRZYŁĄCZENIOWE 3 i 4 POMP GŁĘBINOWYCH Doziemne zestawy przyłączeniowe stosujemy wówczas gdy miejsce usytuowania pompy znajduje się na terenie gdzie nie powinno być to praktycznie widoczne. Nie wymaga stosowania obudów studni / kręgów betonowych, doziemnych obudów z tworzyw. SPRZĘG ESO 1 1/4 Sprzęg ESO zapewnia szczelny, prosty przepust przez grurowanie, który nie dopuszcza do przedostania się do studni zanieczyszczonej wody powierzchniowej. Sprzęg ESO składa się z dwóch wsuwanych w siebie części, a za uszczelnienie odpowiada O-ring.Taka konstrukcja umożliwia podniesienie pompy bez konieczności rozłączania złączy. W celu ułatwienia montażu i demontażu zastosowano rurę do podnoszenia, którą wkręca się w gwint w górnej części sprzęga. Sprzęg ESO POKRYWA EMO Pokrywa EMO stanowi estetyczną i funkcjonalną osłonę studni głębinowych. Pokrywa wykonana jest z aluminium i posiada skrzynkę przyłączeniową, do której można podłączyć przewody o przekroju do 4 mm^(2), oraz dwa przepusty przewodów z zabezpieczeniem. Pokrywa EMO INSTRUKCJA INSTALACJI SPRZĘGU ESO 1 1/4 Narzędzia: - Zamontowany hak z okrągłym prętem stalowym (1). - Podnośnik 1 rury stalowej (2). Instrukcja instalacji: 1. Wywiercić dziurę w płaszczu rury na głębokości zamarzania. Rozmiary: 1 =46mm, 1 1/4 =54mm, 1 1/2 =73mm. Ważne jest, aby otwory były odpowiedniej wielkości, zapobiegnie to dostępowi wód gruntowych do wejścia studni. 2. Zdemontować sprzęg i dołączyć stałą część (A) do haka układu montażowego. Należy upewnić się czy hak jest odpowiednio duży, aby zapobiegł wpadnięciu zasilacza. 3. Zamontować uszczelki, podkładki i nakrętki (B). 4. Podłączyć PEM rury od pompy do dolnego połączenia na ruchomy element sprzęgu (C). 5. Zamocować uchwyt podnoszenia do górnego połączenia na ruchomych uchwytach z zasilacza (C). Pompa może być teraz montowana lub demontowana bez konieczności demontażu rury pomiędzy pompą a studnią

17 TERMOIZOLACYJNA OBUDOWA ETO ZALETY OBUDOWY STUDNI GŁĘBINOWEJ ETO Nasze obudowy spełniają wszelkie normy stawiane przez Stację Sanitarno Epidemiologiczną oraz kryteria użytkowe. Rozwiązania konstrukcyjne i zastosowane materiały (zastosowanie podstawy z laminatu) pozwalają na eliminację efektu przemarzania zwyczajowo stosowanych podstaw betonowych. Ponadto konstrukcja zapewnia łatwy dostęp do wodomierza i armatury, a także umożliwia utrzymanie obudowy w określonych standardach czystości. Termoizolacyjna obudowa studni głębinowej ETO-term posiada Atest Higieniczny Narodowego Instytutu Zdrowia Publicznego PZH

18 ZBIORNIK NA WODĘ DESZCZOWĄ EORAIN V OPIS ZBIORNIKA EORAIN V: Zbiornik EORAIN V jest niezwykle wytrzymały dzięki karbowanej konstrukcji zbiornika. Rozwiązanie konstrukcyjne włazu rewizyjnego o wymiarach 600 mm umożliwia łatwy i wygodny dostęp do wnętrza zbiornika. ZASTOSOWANIE ZBIORNIKA EORAIN V: Może służyć jako zbiornik do: - deszczówki, - ścieków, - chemikalii. Po zamontowaniu dodatkowego sprzętu EORAIN V może służyć jako: - studnia wodomierzowa, - przepompownia ścieków, - obudowa ujęcia wody. ELEMENTY ZBIORNIKA EORAIN V: - zbiornik poziomy z polietylenu o dużej gęstości, wykonany metodą formowania rotacyjnego, odpornego na korozję. - wewnętrzne wykonanie zbiornika z materiałów całkowicie odpornych na korozję, - pokrywa z polietylenu o wymiarze 600 mm z uszczelką kl. obciążenia A-15, - króciec wlotowy i wylotowy z polietylenu, WYPOSAŻENIE DODATKOWE: - rura ssawna, - układ tłoczny z pompą. Zbiorniki mają wbudowaną rurę wpustową fi 110 z osadnikiem wstępnym. DANE TECHNICZNE STUDNI WODOMIERZOWEJ EORAIN V: H H H H - Wysokość (mm) Fi - Średnica (mm) Fi Fi Fi

19 ZBIORNIK NA WODĘ DESZCZOWĄ EORAIN H OPIS ZBIORNIKA EORAIN H: Zbiornik EORAIN H jest niezwykle wytrzymały dzięki karbowanej konstrukcji zbiornika. ZASTOSOWANIE ZBIORNIKA EORAIN H: Może służyć jako zbiornik do: - deszczówki, - ścieków, - chemikalii. ELEMENTY ZBIORNIKA EORAIN H: - zbiornik poziomy z polietylenu o dużej gęstości, wykonany metodą formowania rotacyjnego, odpornego na korozję. - wewnętrzne wykonanie zbiornika z materiałów całkowicie odpornych na korozję, - pokrywa z polietylenu o wymiarze 600 mm z uszczelką kl. obciążenia A-15, - króciec wlotowy i wylotowy z polietylenu, Istnieje możliwość posadowienia EORAIN H na terenach o wysokim poziomie wód gruntowych. WYPOSAŻENIE DODATKOWE: - rura ssawna, - układ tłoczny z pompą. Zbiorniki mają wbudowaną rurę wpustową fi 110 z osadnikiem wstępnym. DANE TECHNICZNE STUDNI WODOMIERZOWEJ EORAIN H: V - Pojemność (l) Fi - Średnica (mm)

20 PRZEPOMPOWNIA ŚCIEKÓW E-SEPTIK ZASTOSOWANIE PRZEPOMPOWNI ŚCIEKÓW E-SEPTIK Przepompownie ścieków wykorzystywane są w systemach kanalizacji grawitacyjno-ciśnieniowej oraz ciśnieniowej i służą do transportu ścieków na duże odległości bądź do podnoszenia na wyższy poziom. E-SEPTIK PRZEZNACZONY JEST DO OBSŁUGI: H - indywidualnych posesji, - gospodarstw rolnych, - osiedli domków jednorodzinnych, - zakładów przemysłowych, - miejskich i gminnych systemów kanalizacyjnych, - ośrodków wypoczynkowo-wczasowych ZALETY: - niskie koszty instalacji i eksploatacji, - łatwa instalacja i obsługa pomp, - odporne na środowisko agresywne, - nie wymagają stałej konserwacji, - całkowicie szczelne i nieprzepuszczalne, - mogą być zastosowane w każdych warunkach gruntowo-wodnych, - wysoka wytrzymałość mechaniczna i chemiczna. Fi Rys.1. Przepompownia E-SEPTIK ELEMENTY PRZEPOMPOWNI ŚCIEKÓW E-SEPTIK 1. Pokrywa - tworzywo polietylen 2. Korpus monolit - tworzywo polietylen, 3. Pompa z armaturą tłoczną. DANE TECHNICZNE E-SEPTIK: H - Wysokość (mm) Fi - Średnica (mm) Rys.2. Przekrój przepompowni E-SEPTIK Pompa z rozdrabniaczem Pompa o swobodnym przelocie podnoszenie [m] podnoszenie [m] L/min L/min 24 m3/h wydajność m3/h wydajność Wydajność Wysokość podnoszenia Moc silnika Zasilanie Króciec tłoczny Wydajność Wysokość podnoszenia Moc silnika Zasilanie Króciec tłoczny 300 l/m 12 m 750 Wat 230 V 2'' 330 l/m 12 m 1300 Wat 230 V 2'' Na życzenie klienta możliwe są wykonania z innymi parametrami pomp.

21 PIONOWE SEPARATORY SKROBI EKOTANK S ZASTOSOWANIE PIONOWYCH SEPARATORÓW SKROBI EKOTANK S: Separatory te stosuje się w zakładach przetwórstwa warzyw, restauracjach, wytwórniach frytek, w zakładach produkcji makaronów, krochmalu oraz w piekarniach. Podczas procesu obierania, łuskania i płukania warzyw skrobia jest wypłukiwana przez wodę, a ścieki zawierające skrobię powodują powstanie osadów w przewodach odpływowych co przyczynia się do zapychania rur kanalizacyjnych. ELEMENTY PIONOWYCH SEPARATORÓW SKROBI EKOTANK S: - zbiornik pionowy z polietylenu o dużej gęstości, wykonany metodą formowania rotacyjnego, odpornego na korozję. - wewnętrzne wykonanie zbiornika z materiałów całkowicie odpornych na korozję, - pokrywa z polietylenu o wymiarze 600 mm, - króciec wlotowy i wylotowy z polietylenu, - komora poboru próbek zlokalizowana na odpływie wewnątrz separatora WYPOSAŻENIE DODATKOWE PIONOWYCH SEPARATORÓW SKROBI: - pompka ręczna do poboru próbek, - instalacja do zbijania piany sterowana elektrozaworem, - instalacja do opróżniania zbiornika (skrobi), - wentylacja (razem z instalacją do opróżniania zbiornika) - czujnik wysokościowy warstwy skrobi, - sygnalizator alarmowy, - nadstawki. DZIAŁANIE PIONOWYCH SEPARATORÓW SKROBI EKOTANK S: Ścieki zawierające skrobię doprowadzane są przez zintegrowany deflektor do komory separatora. W związku ze zmniejszeniem prędkości przepływu ścieków następuje proces sedymentacji skrobi, która osadza się na dnie separatora. Wprowadzane do separatora ścieki zawierające skrobię wytwarzają pianę, dlatego układ może być opcjonalnie wyposażony w instalację do zbijania piany sprzężoną z elektrozaworem, która jest uruchamiana automatycznie w chwili doprowadzenia ścieków do separatora. Wstępnie podczyszczone ścieki bez zawartości skrobi kierowane są poprzez rurę wylotową do systemu kanalizacji. TYPOSZEREG PIONOWYCH SEPARATORÓW SKROBI MODEL Przepływ nominalny (l/s) Fi - Średnica (mm) H - Wysokość (mm) S S S S

22 POZIOME SEPARATORY SKROBI EKOTANK S ZASTOSOWANIE POZIOMYCH SEPARATORÓW SKROBI EKOTANK S: Separatory te stosuje się w zakładach przetwórstwa warzyw, restauracjach, wytwórniach frytek, w zakładach produkcji makaronów, krochmalu oraz w piekarniach. Podczas procesu obierania, łuskania i płukania warzyw skrobia jest wypłukiwana przez wodę, a ścieki zawierające skrobię powodują powstanie osadów w przewodach odpływowych co przyczynia się do zapychania rur kanalizacyjnych. ELEMENTY POZIOMYCH SEPARATORÓW SKROBI: - zbiornik poziomy z polietylenu o dużej gęstości, wykonany metodą formowania rotacyjnego, odpornego na korozję. - wewnętrzne wykonanie zbiornika z materiałów całkowicie odpornych na korozję, - pokrywa z polietylenu o wymiarze 600 mm z uszczelką kl. obciążenia A-15, - króciec wlotowy i wylotowy z polietylenu, - komora poboru próbek zlokalizowana na odpływie wewnątrz separatora. WYPOSAŻENIE DODATKOWE POZIOMYCH SEPARATORÓW SKROBI: - pompka ręczna do poboru próbek, - instalacja do zbijania piany sterowana elektrozaworem, - instalacja do opróżniania zbiornika (skrobi), - wentylacja (razem z instalacją do opróżniania zbiornika) - czujnik wysokościowy warstwy skrobi, - sygnalizator alarmowy, - nadstawki. DZIAŁANIE POZIOMYCH SEPARATORÓW SKROBI: Ścieki zawierające skrobię doprowadzane są przez zintegrowany deflektor do komory separatora. W związku ze zmniejszeniem prędkości przepływu ścieków następuje proces sedymentacji skrobi, która osadza się na dnie separatora. Wprowadzane do separatora ścieki zawierające skrobię wytwarzają pianę, dlatego układ może być opcjonalnie wyposażony w instalację do zbijania piany sprzężoną z elektrozaworem, która jest uruchamiana automatycznie w chwili doprowadzenia ścieków do separatora. Wstępnie podczyszczone ścieki bez zawartości skrobi kierowane są poprzez rurę wylotową do systemu kanalizacji. TYPOSZEREG POZIOMYCH SEPARATORÓW SKROBI MODEL Przepływ nominalny (l/s) Fi - Średnica (mm) L - Długość (mm) S S S S S S

23 PIONOWE SEPARATORY TŁUSZCZÓW EKOTANK T ZASTOSOWANIE PIONOWYCH SEPARATORÓW TŁUSZCZÓW EKOTANK T: Separatory tłuszczów przeznaczone są do usuwania ze ścieków substancji olejowych pochodzenia roślinnego i zwierzęcego o gęstości mniejszej niż 0,95 g/cm3, które są częściowo lub całkowicie nierozpuszczalne w wodzie. Separatory powinny być używane tam, gdzie jest niezbędne wydzielenie tłuszczów, czyli ze ścieków pochodzących z kuchni zbiorowego żywienia, ubojni i rzeźni, sklepów mięsnych i rybnych, zakładów utylizacji zwierząt, itp.. ELEMENTY PIONOWYCH SEPARATORÓW TŁUSZCZÓW EKOTANK T: - zbiornik pionowy z polietylenu o dużej gęstości, wykonany metodą formowania rotacyjnego, odpornego na korozję, - wnętrze wykonane z materiałów całkowicie odpornych na korozję, - pokrywa z polietylenu o wymiarze 600 mm, - komora poboru próbek zlokalizowana na odpływie wewnątrz separatora. ZASADA DZIAŁANIA PIONOWYCH SEPARATORÓW TŁUSZCZÓW EKOTANK T: Ścieki zawierające substancje olejowe pochodzenia roślinnego i zwierzęcego doprowadzane są poprzez zintegrowany deflektor do komory głównej separatora. Zmniejszenie prędkości przepływu oraz równomierny podział strumienia ułatwia flotację tłuszczów i sedymentację osadu, który osadza się na dnie separatora. Woda podczyszczona z tłuszczu kierowana jest poprzez rurę wylotową do systemu kanalizacji. WYPOSAŻENIE DODATKOWE: - układ automatycznego zamknięcia odpływu, - pompka ręczna do poboru próbek, - czujnik wysokościowy warstwy tłuszczów, - sygnalizator alarmowy, - instalacja do opróżniania zbiornika (tłuszczów), - wentylacja (razem z instalacją do opróżniania zbiornika), - nadstawki. TYPOSZEREG SEPARATORÓW TŁUSZCZÓW 1000 T/O T/O T/O T/O MODEL Przepływ nominalny (l/s) Fi - Średnica (mm) H - Wysokość (mm) TYPOSZEREG SEPARATORÓW TŁUSZCZÓW 1200 MODEL Przepływ nominalny (l/s) Fi - Średnica (mm) H - Wysokość (mm) T T T/O T/O T T ,5

24 POZIOME SEPARATORY SKROBI EKOTANK T ZASTOSOWANIE POZIOMYCH SEPARATORÓW TŁUSZCZÓW EKOTANK T: Separatory tłuszczów przeznaczone są do usuwania ze ścieków substancji olejowych pochodzenia roślinnego i zwierzęcego o gęstości mniejszej niż 0,95 g/cm3, które są częściowo lub całkowicie nierozpuszczalne w wodzie. Oddzielacze powinny być używane tam, gdzie jest niezbędne wydzielenie tłuszczów, czyli ze ścieków pochodzących z kuchni zbiorowego żywienia, ubojni i rzeźni, sklepów mięsnych i rybnych, zakładów utylizacji zwierząt, itp.. ELEMENTY POZIOMYCH SEPARATORÓW TŁUSZCZÓW EKOTANK T: - zbiornik poziomy z polietylenu o dużej gęstości, wykonany metodą formowania rotacyjnego, odpornego na korozję, - wnętrze wykonane z materiałów całkowicie odpornych na korozję, - pokrywa z polietylenu o wymiarze 600 mm, - komora poboru próbek zlokalizowana na odpływie wewnątrz separatora. ZASADA DZIAŁANIA POZIOMYCH SEPARATORÓW TŁUSZCZÓW EKOTANK T: Ścieki zawierające substancje olejowe pochodzenia roślinnego i zwierzęcego doprowadzane są poprzez zintegrowany deflektor do komory głównej separatora. Zmniejszenie prędkości przepływu oraz równomierny podział strumienia ułatwia flotację tłuszczów i sedymentację osadu, który osadza się na dnie separatora. Woda podczyszczona z tłuszczu kierowana jest poprzez rurę wylotową, której kształt uniemożliwia ich wypływanie z separatora do systemu kanalizacji. WYPOSAŻENIE DODATKOWE: - układ automatycznego zamknięcia odpływu, - pompka ręczna do poboru próbek, - czujnik wysokościowy warstwy tłuszczów, - sygnalizator alarmowy, - instalacja do opróżniania zbiornika (tłuszczów), - wentylacja (razem z instalacją do opróżniania zbiornika), - nadstawki. TYPOSZEREG POZIOMYCH SEPARATORÓW SKROBI S S S S MODEL Przepływ nominalny (l/s) Fi - Średnica (mm) L - Długość (mm) S

25 OCZYSZCZALNIE DRENAŻOWE DO DOMKÓW LETNISKOWYCH ESPURA V ZASTOSOWANIE DRENAŻOWYCH OCZYSZCZALNI ESPURA V: Zaostrzane coraz bardziej przepisy sanitarne, jakie stawiane są m.in. na właścicielach domków letniskowych czy gospodarstw agroturystycznych, nakładają na nich obowiązek zainstalowania przydomowych oczyszczalni ścieków. Charakterystyczną cechą ośrodków wypoczynkowych jest ich nietypowe położenie na terenach cennych przyrodniczo, najczęściej pozbawionych dostępu do infrastruktury wodno kanalizacyjnej. Firma EOTECH wyprodukowała przydomową oczyszczalnię ścieków typu ESPURA V, przystosowaną do pracy w warunkach, jakie występują w przypadku domków letniskowych. ELEMENTY DRENAŻOWYCH OCZYSZCZALNI ESPURA V: ELEMENTY Pokrywa osadnika MODEL 1000T6 1 szt Kosz (filtr) 1 szt Wkład filtracyjny (puzzolana) 1 op Flora bakteryjna - saszetka 1 szt Studzienka rozdzielcza 1 szt Rura drenażowa fi 110 mm, dł. 10 x 2 m Rura pełna fi 110 mm 4 x 1 m o 10 szt 4 szt Kolanko fi 110/90 4 szt Wywiewki napowietrzające fi 110 mm 2 szt Geowłóknina 1 rolka 20 mb Dokumentacja techniczno - rozruchowa 1 szt Pojemność robocza (l) 1000 W opcji za dopłatą może zostać wbudowana rura ssawna do odpompowania osadów ESPURA V

26 OCZYSZCZALNIE TUNELOWE DO DOMKÓW LETNISKOWYCH ESPURA V ZASTOSOWANIE TUNELOWYCH OCZYSZCZALNI ESPURA V: Zaostrzane coraz bardziej przepisy sanitarne, jakie stawiane są m.in. na właścicielach domków letniskowych czy gospodarstw agroturystycznych, nakładają na nich obowiązek zainstalowania przydomowych oczyszczalni ścieków. Charakterystyczną cechą ośrodków wypoczynkowych jest ich nietypowe położenie na terenach cennych przyrodniczo, najczęściej pozbawionych dostępu do infrastruktury wodno kanalizacyjnej. Firma EOTECH wyprodukowała przydomową oczyszczalnię ścieków typu ESPURA V, przystosowaną do pracy w warunkach, jakie występują w przypadku domków letniskowych. ELEMENTY TUNELOWYCH OCZYSZCZALNI ESPURA V Tunel drenażowy 2 x kpl Rury drenażowe fi 110 mm 2 mb 2 szt Rura połączeniowa pełna fi 110 mm 1 mb 1 szt Rura połączeniowa pełna fi 110 mm 2 mb 1 szt Rura pełna do wywiewki fi 50 mm 2 mb 1 szt Kolanka 110/900 1 szt Wywiewki zewnętrzne fi 50 mm 1 szt Trójnik redukcyjny 110/50 mm 1 szt Mufa fi 110 mm 1 szt Geowłóknina szer. 0,5 m 3 mb Pojemność robocza (l) 1000 W opcji za dopłatą może zostać wbudowana rura ssawna do odpompowania osadów ESPURA V 15.25

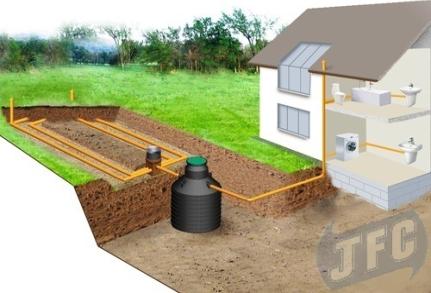

27 PRZYDOMOWE OCZYSZCZALNIE DRENAŻOWE ESPURA HD ZASTOSOWANIE DRENAŻOWYCH OCZYSZCZALNI ESPURA HD: Jedną z głównych przyczyn, dla której decydujemy się na zastosowanie przydomowej oczyszczalni ścieków jest brak możliwości podłączenia się do systemu kanalizacji. Przydomowa oczyszczalnia to zestaw urządzeń, których zadaniem jest oczyścić ścieki socjalno - bytowe pochodzące z toalet, kuchni, łazienek do takiego stopnia, że będziemy mogli odprowadzić je do gruntu i nie będą stanowić one zagrożenia dla środowiska naturalnego. Zasada działania przydomowej oczyszczalni ścieków z drenażem rozsączającym polega na II etapowym procesie: W I etapie ścieki socjalno-bytowe kierowane są grawitacyjnie do osadnika gnilnego, gdzie usuwane są głównie substancje nierozpuszczalne w wodzie. W II etapie ścieki kierowane są do studzienki rozdzielczej, skąd następuje ich równomierne rozprowadzenie po poszczególnych nitkach drenażu. Przez perforowane otwory następuje grawitacyjne przesączanie do osypki, gdzie zachodzą procesy biologicznego oczyszczania ścieków przy udziale bakterii tlenowych. ELEMENTY DRENAŻOWYCH OCZYSZCZALNI ESPURA HD: - pokrywa osadnika - 1 sztuka, - kosz (filtr) - 1 sztuka, - wkład filtracyjny (puzzolana) - 1 sztuka, - flora bakteryjna - saszetka 1 sztuka, - studzienka rozdzielcza - 1 sztuka, - rura drenażowa fi 110 mm - 2mb - 24 sztuki, - rura pełna fi 110 mm - 2mb - 3 sztuki, - rura pełna fi 110 mm - 1mb - 3 sztuki, - kolanko 110/90st. - 5 sztuk, - wywiewki napowietrzające fi 110 mm - 3 sztuki, - geowłóknina - szer. 0,5m - 50 metrów. WYPOSAŻENIE DODATKOWE: - rura ssawna do odpompowania osadów, - studzienka zamykająca, - wywiewki napowietrzające. TYPOSZEREG DRENAŻOWYCH OCZYSZCZALNI ESPURA HD 2000R R R R60 MODEL Pojemność robocza (l) m. 30 m. 48 m. 60 m. DRENAŻ (m) Fi - Średnica (mm) L - Długość (mm) ESPURA H 15.26

28 PRZYDOMOWE OCZYSZCZALNIE TUNELOWE ESPURA HT ZASTOSOWANIE TUNELOWYCH OCZYSZCZALNI ESPURA HT: Każde gospodarstwo domowe generuje ścieki socjalno-bytowe z kuchni, łazienek i toalet, które ze względów sanitarnych powinny zostać oczyszczone. Zasada działania przydomowej oczyszczalni oparta jest, na dwuetapowym oczyszczaniu ścieków w osadniku gnilnym oraz w tzw. tunelach rozsączających. Ścieki po podczyszczeniu w osadniku gnilnym (warunki beztlenowe), kierowane są do komór tunelowych, w których dzięki dużej powierzchni infiltracji oraz znakomitym warunkom tlenowym rozwija się błona biologiczna, po przejściu przez którą ścieki uzyskują wysokie parametry redukcji zanieczyszczeń. ELEMENTY TUNELOWYCH OCZYSZCZALNI ESPURA H: - studzienka rozdzielcza z pokrywą, - tunel drenażowy - 4 sztuki (przy 2 tys. km), 6 sztuk (przy 3 tys. km), - rura drenażowa fi 110 mm - 1mb - 3 sztuki, - rura drenażowa fi 110 mm - 2mb - 24 sztuki, - rura połączeniowa pełna fi 110-2mb, - rura pełna do wywiewki fi 50 mm - 2mb - 3 sztuki, - kolanka 110/90st. - 5 sztuk, - wywiewki zewnętrzne fi 50 mm - 3 sztuki, - trójnik redukcyjny 110/50 mm, - mufa fi 110 mm, - geowłóknina - szer. 0,5m - 50 metrów. WYPOSAŻENIE DODATKOWE: - rura ssawna do odpompowania osadów, - studzienka zamykająca, - wywiewki napowietrzające. TYPOSZEREG TUNELOWYCH OCZYSZCZALNI ESPURA H 2000T4 2000T6 3000T6 3000T12 MODEL Pojemność robocza (l) Fi - Średnica (mm) L - Długość (mm) 15.27

29 ZBIORNIKI BEZODPŁYWOWE (SZAMBA) ESORDIA ZASTOSOWANIE ZBIORNIKÓW BEZODPŁYWOWYCH ESORDIA: Zbiorniki bezodpływowe (szamba), służą do tymczasowego gromadzenia ścieków bytowo-gospodarczych do czasu ich wywiezienia wozem asenizacyjnym do oczyszczalni. Nasze zbiorniki wykonane są z polietylenu o wysokiej gęstości (HDPE). Szamba stosujemy w przypadku, gdy: - w domu powstaje mała ilość ścieków i budowanie ptrzydomowej oczyszczalni jest nieopłacalne, - nie ma możliwości podłączenia się di miejskiego systemu kanalizacji sanitarnej, - nie ma możliwości zastosowania biologicznej oczyszczalni ścieków z powodu wysokiego poziomu wód gruntowych, nieprzepuszczalności gruntu, - lokalne uwarunkowania prawne nie zezwalają na wybudowanie przydomowej oczyszczalni ścieków, - na danym terenie planowana jest budowa kanalizacji sanitarnej, a zbiornik traktowany jest jako rozwiązanie tymczasowe. ELEMENTY ZBIORNIKÓW BEZODPŁYWOWYCH ESORDIA: - zbiornik bezodpływowy o pojemności 2000 i 3000l, - pokrywa z polietylenu o wymiarze 600 mm z uszczelką kl. Obciążenia A-15, - przyłącze rury wlotowej DN odpowietrzenie wyprowadzone min. 0,5 m nad poziom terenu, zakończone wywiewką kanalizacyjną fi 110 mm W opcji za dopłatą może zostać wbudowana rura ssawna do odpompowania zbiornika. TYPOSZEREG ZBIORNIKÓW BEZODPŁYWOWYCH ESORDIA: MODEL 2000H 3000H Pojemność zbiornika (l) Fi - Średnica (mm) L - Długość (mm) ESORDIA
