1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS PATENTOWY (19)PL (11) (21) Numer zgłoszenia: ( 2 2 ) D a t a z g ł o s z e n i a : (86) Data i numer zgłoszenia międzynarodowego: , PCT/EP91 /01625 (87) Data i numer publikacji zgłoszenia międzynarodowego: , W 092/04241, PCT Gazette nr 07/92 (13)B1 (51) IntCl6: B65D 5/50 B65D 5/32 B65D 71/70 (54) Opakowanie z tektury falistej do transportu i eksponowania artykułów handlowych z zamknięciami posiadającymi powierzchnie statyczne (30) Pierwszeństwo: ,DE,P (73) Uprawniony z patentu: Henkel Kommanditgesellschaft auf Aktien, Düsseldorf-Holthausen, DE (43) Zgłoszenie ogłoszono: BUP 17/93 (72) Twórca wynalazku: Wilfried Macke, Viersen, DE (45) O udzieleniu patentu ogłoszono: WUP 08/95 (74) Pełnomocnik: PATPOL Spółka z o.o. PL B1 (57) 1. Opakowanie z tektury falistej do transportu i eksponowania artykułów handlowych z zamknięciami posiadającymi powierzchnie statyczne jak dozowniki, flokony, butelki, tuby lub tym podobne, w położeniu do góry dnem, składające się ze stanowiącej dno opakowania palety z płaską ścianą denną, z zagiętymi na jej brzegach i pionowo ustawionymi krótkimi ścianami bocznymi i czołowymi oraz z dwoma warstwami położonymi na sobie, na wewnętrznej powierzchni opakowania ściany dennej palety, przy czym obie warstwy posiadają co najmniej jeden rząd wykrojów pokrywających się i położonych na sobie o ukształtowaniu dopasowanym do zewnętrznych konturów artykułów handlowych, i z kołpakiem ze ścianą wierzchnią i czterema ścianami bocznymi nakrywającym paletę od góry i zamykającym paletę w jedno zwarte pudło, znamienne tym, że obie warstwy tektury (16, 17) są częściami składowymi przylegającej powierzchniowo do ściany dennej (7) palety (2) podwójnej wkładki (3) z dwustronnie falistej tektury, która utworzona jest przez zagięcie dwustronnie falistego wykroju wzdłuż nacięcia (15) i która w każdej warstwie (16, 17) posiada co najmniej jeden rząd wykrojów (22,23,24, 25), przelotowo ze sobą połączonych o ukształtowaniu dopasowanym do zewnętrznych konturów zamknięć (6). FIG. 1

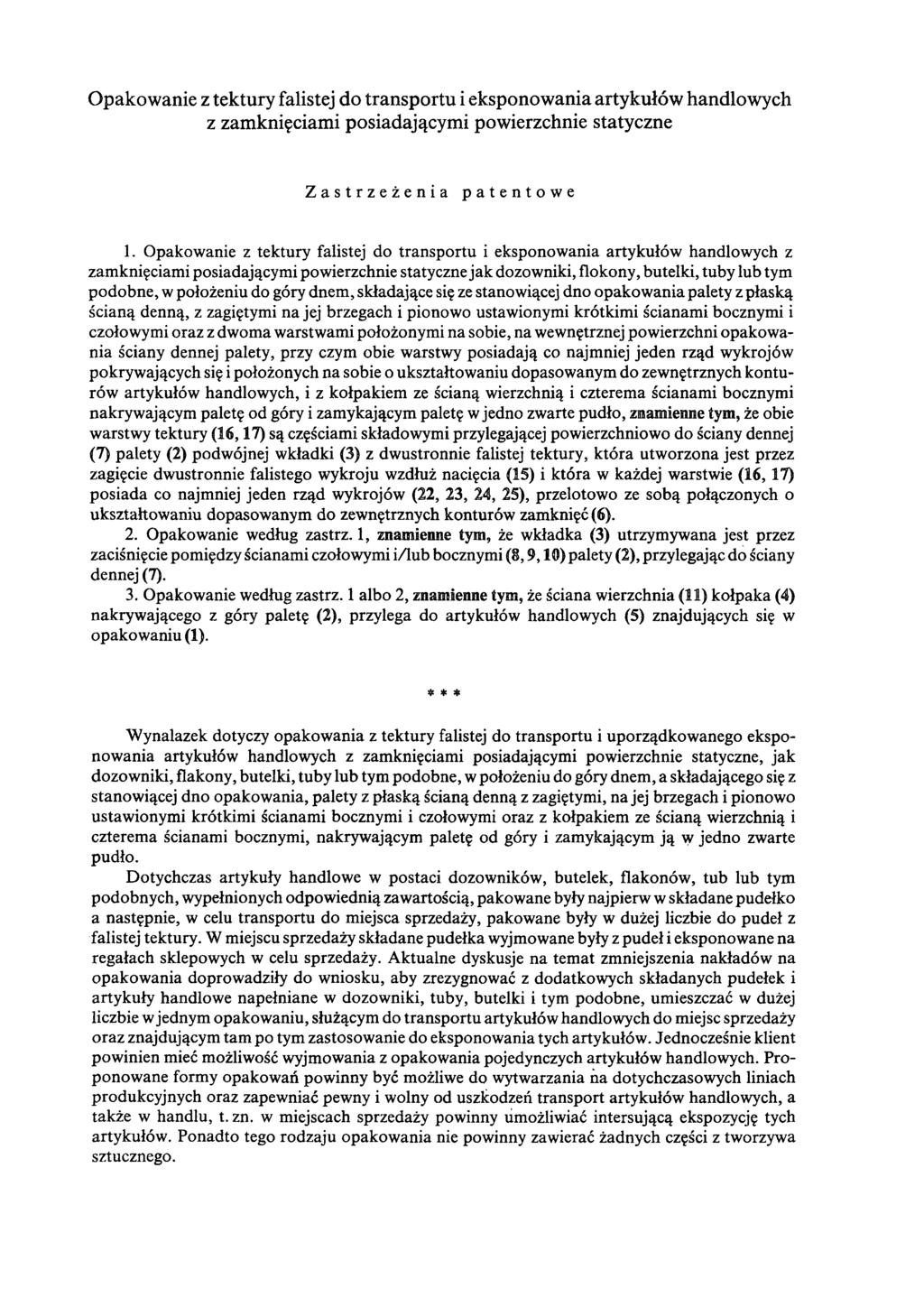

2 Opakowanie z tektury falistej do transportu i eksponowania artykułów handlowych z zamknięciami posiadającymi powierzchnie statyczne Zastrzeżenia patentowe 1. Opakowanie z tektury falistej do transportu i eksponowania artykułów handlowych z zamknięciami posiadającymi powierzchnie statyczne jak dozowniki, flokony, butelki, tuby lub tym podobne, w położeniu do góry dnem, składające się ze stanowiącej dno opakowania palety z płaską ścianą denną, z zagiętymi na jej brzegach i pionowo ustawionymi krótkimi ścianami bocznymi i czołowymi oraz z dwoma warstwami położonymi na sobie, na wewnętrznej powierzchni opakowania ściany dennej palety, przy czym obie warstwy posiadają co najmniej jeden rząd wykrojów pokrywających się i położonych na sobie o ukształtowaniu dopasowanym do zewnętrznych konturów artykułów handlowych, i z kołpakiem ze ścianą wierzchnią i czterema ścianami bocznymi nakrywającym paletę od góry i zamykającym paletę w jedno zwarte pudło, znamienne tym, że obie warstwy tektury (16,17) są częściami składowymi przylegającej powierzchniowo do ściany dennej (7) palety (2) podwójnej wkładki (3) z dwustronnie falistej tektury, która utworzona jest przez zagięcie dwustronnie falistego wykroju wzdłuż nacięcia (15) i która w każdej warstwie (16,17) posiada co najmniej jeden rząd wykrojów (22, 23, 24, 25), przelotowo ze sobą połączonych o ukształtowaniu dopasowanym do zewnętrznych konturów zamknięć (6). 2. Opakowanie według zastrz. 1, znamienne tym, że wkładka (3) utrzymywana jest przez zaciśnięcie pomiędzy ścianami czołowymi i/lub bocznymi (8,9,10) palety (2), przylegając do ściany dennej (7). 3. Opakowanie według zastrz. 1 albo 2, znamienne tym, że ściana wierzchnia (11) kołpaka (4) nakrywającego z góry paletę (2), przylega do artykułów handlowych (5) znajdujących się w opakowaniu (1). * * * Wynalazek dotyczy opakowania z tektury falistej do transportu i uporządkowanego eksponowania artykułów handlowych z zamknięciami posiadającymi powierzchnie statyczne, jak dozowniki, flakony, butelki, tuby lub tym podobne, w położeniu do góry dnem, a składającego się z stanowiącej dno opakowania, palety z płaską ścianą denną z zagiętymi, na jej brzegach i pionowo ustawionymi krótkimi ścianami bocznymi i czołowymi oraz z kołpakiem ze ścianą wierzchnią i czterema ścianami bocznymi, nakrywającym paletę od góry i zamykającym ją w jedno zwarte pudło. Dotychczas artykuły handlowe w postaci dozowników, butelek, flakonów, tub lub tym podobnych, wypełnionych odpowiednią zawartością, pakowane były najpierw w składane pudełko a następnie, w celu transportu do miejsca sprzedaży, pakowane były w dużej liczbie do pudeł z falistej tektury. W miejscu sprzedaży składane pudełka wyjmowane były z pudeł i eksponowane na regałach sklepowych w celu sprzedaży. Aktualne dyskusje na temat zmniejszenia nakładów na opakowania doprowadziły do wniosku, aby zrezygnować z dodatkowych składanych pudełek i artykuły handlowe napełniane w dozowniki, tuby, butelki i tym podobne, umieszczać w dużej liczbie w jednym opakowaniu, służącym do transportu artykułów handlowych do miejsc sprzedaży oraz znajdującym tam po tym zastosowanie do eksponowania tych artykułów. Jednocześnie klient powinien mieć możliwość wyjmowania z opakowania pojedynczych artykułów handlowych. Proponowane formy opakowań powinny być możliwe do wytwarzania na dotychczasowych liniach produkcyjnych oraz zapewniać pewny i wolny od uszkodzeń transport artykułów handlowych, a także w handlu, t.zn. w miejscach sprzedaży powinny umożliwiać intersującą ekspozycję tych artykułów. Ponadto tego rodzaju opakowania nie powinny zawierać żadnych części z tworzywa sztucznego.

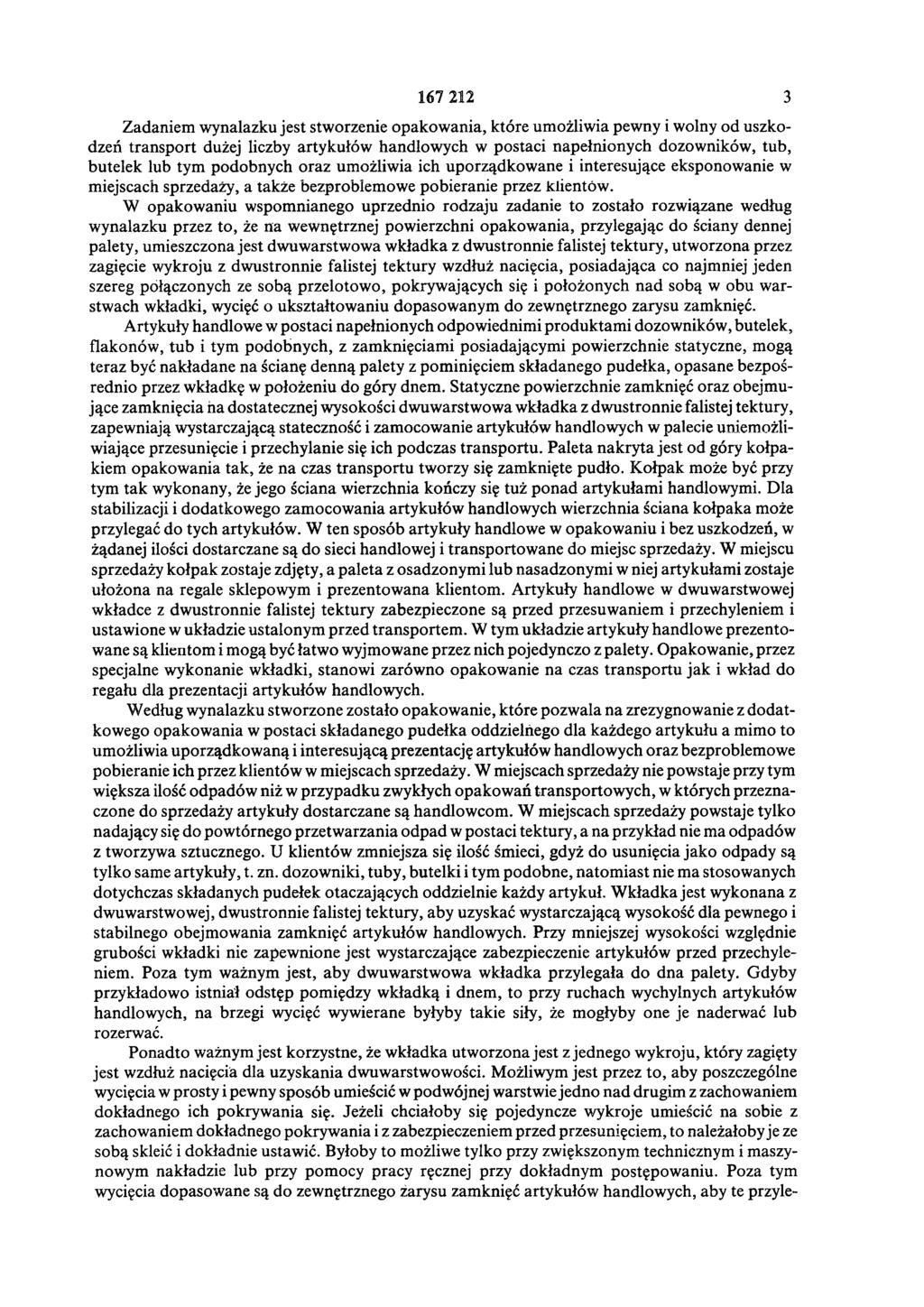

3 Zadaniem wynalazku jest stworzenie opakowania, które umożliwia pewny i wolny od uszkodzeń transport dużej liczby artykułów handlowych w postaci napełnionych dozowników, tub, butelek lub tym podobnych oraz umożliwia ich uporządkowane i interesujące eksponowanie w miejscach sprzedaży, a także bezproblemowe pobieranie przez klientów. W opakowaniu wspomnianego uprzednio rodzaju zadanie to zostało rozwiązane według wynalazku przez to, że na wewnętrznej powierzchni opakowania, przylegając do ściany dennej palety, umieszczona jest dwuwarstwowa wkładka z dwustronnie falistej tektury, utworzona przez zagięcie wykroju z dwustronnie falistej tektury wzdłuż nacięcia, posiadająca co najmniej jeden szereg połączonych ze sobą przelotowo, pokrywających się i położonych nad sobą w obu warstwach wkładki, wycięć o ukształtowaniu dopasowanym do zewnętrznego zarysu zamknięć. Artykuły handlowe w postaci napełnionych odpowiednimi produktami dozowników, butelek, flakonów, tub i tym podobnych, z zamknięciami posiadającymi powierzchnie statyczne, mogą teraz być nakładane na ścianę denną palety z pominięciem składanego pudełka, opasane bezpośrednio przez wkładkę w położeniu do góry dnem. Statyczne powierzchnie zamknięć oraz obejmujące zamknięcia ha dostatecznej wysokości dwuwarstwowa wkładka z dwustronnie falistej tektury, zapewniają wystarczającą stateczność i zamocowanie artykułów handlowych w palecie uniemożliwiające przesunięcie i przechylanie się ich podczas transportu. Paleta nakryta jest od góry kołpakiem opakowania tak, że na czas transportu tworzy się zamknięte pudło. Kołpak może być przy tym tak wykonany, że jego ściana wierzchnia kończy się tuż ponad artykułami handlowymi. Dla stabilizacji i dodatkowego zamocowania artykułów handlowych wierzchnia ściana kołpaka może przylegać do tych artykułów. W ten sposób artykuły handlowe w opakowaniu i bez uszkodzeń, w żądanej ilości dostarczane są do sieci handlowej i transportowane do miejsc sprzedaży. W miejscu sprzedaży kołpak zostaje zdjęty, a paleta z osadzonymi lub nasadzonymi w niej artykułami zostaje ułożona na regale sklepowym i prezentowana klientom. Artykuły handlowe w dwuwarstwowej wkładce z dwustronnie falistej tektury zabezpieczone są przed przesuwaniem i przechyleniem i ustawione w układzie ustalonym przed transportem. W tym układzie artykuły handlowe prezentowane są klientom i mogą być łatwo wyjmowane przez nich pojedynczo z palety. Opakowanie, przez specjalne wykonanie wkładki, stanowi zarówno opakowanie na czas transportu jak i wkład do regału dla prezentacji artykułów handlowych. Według wynalazku stworzone zostało opakowanie, które pozwala na zrezygnowanie z dodatkowego opakowania w postaci składanego pudełka oddzielnego dla każdego artykułu a mimo to umożliwia uporządkowaną i interesującą prezentację artykułów handlowych oraz bezproblemowe pobieranie ich przez klientów w miejscach sprzedaży. W miejscach sprzedaży nie powstaje przy tym większa ilość odpadów niż w przypadku zwykłych opakowań transportowych, w których przeznaczone do sprzedaży artykuły dostarczane są handlowcom. W miejscach sprzedaży powstaje tylko nadający się do powtórnego przetwarzania odpad w postaci tektury, a na przykład nie ma odpadów z tworzywa sztucznego. U klientów zmniejsza się ilość śmieci, gdyż do usunięcia jako odpady są tylko same artykuły, t.zn. dozowniki, tuby, butelki i tym podobne, natomiast nie ma stosowanych dotychczas składanych pudełek otaczających oddzielnie każdy artykuł. Wkładka jest wykonana z dwuwarstwowej, dwustronnie falistej tektury, aby uzyskać wystarczającą wysokość dla pewnego i stabilnego obejmowania zamknięć artykułów handlowych. Przy mniejszej wysokości względnie grubości wkładki nie zapewnione jest wystarczające zabezpieczenie artykułów przed przechyleniem. Poza tym ważnym jest, aby dwuwarstwowa wkładka przylegała do dna palety. Gdyby przykładowo istniał odstęp pomiędzy wkładką i dnem, to przy ruchach wychylnych artykułów handlowych, na brzegi wycięć wywierane byłyby takie siły, że mogłyby one je naderwać lub rozerwać. Ponadto ważnym jest korzystne, że wkładka utworzona jest z jednego wykroju, który zagięty jest wzdłuż nacięcia dla uzyskania dwuwarstwowości. Możliwym jest przez to, aby poszczególne wycięcia w prosty i pewny sposób umieścić w podwójnej warstwie jedno nad drugim z zachowaniem dokładnego ich pokrywania się. Jeżeli chciałoby się pojedyncze wykroje umieścić na sobie z zachowaniem dokładnego pokrywania i z zabezpieczeniem przed przesunięciem, to należałoby je ze sobą skleić i dokładnie ustawić. Byłoby to możliwe tylko przy zwiększonym technicznym i maszynowym nakładzie lub przy pomocy pracy ręcznej przy dokładnym postępowaniu. Poza tym wycięcia dopasowane są do zewnętrznego zarysu zamknięć artykułów handlowych, aby te przyle-

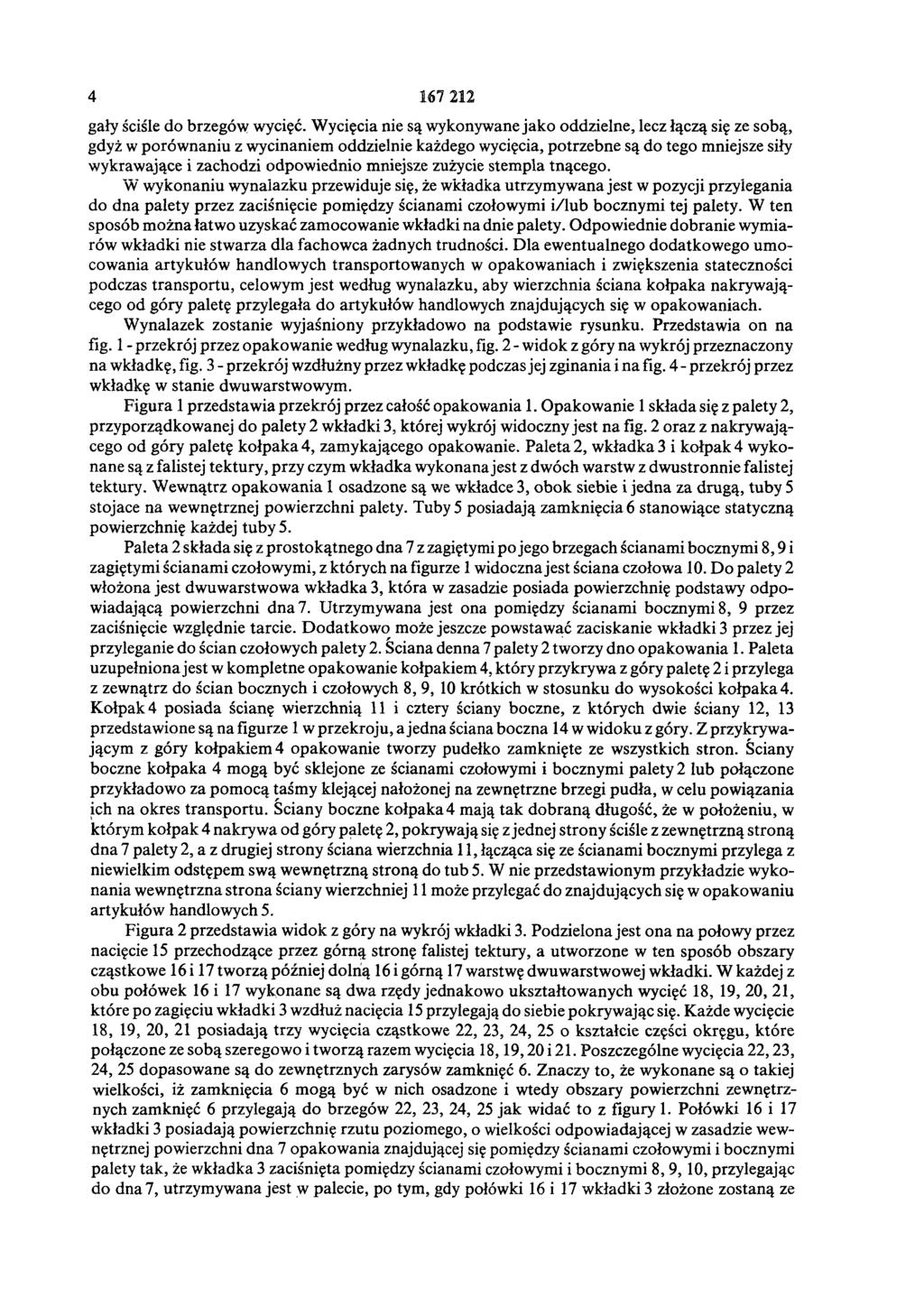

4 gały ściśle do brzegów wycięć. Wycięcia nie są wykonywane jako oddzielne, lecz łączą się ze sobą, gdyż w porównaniu z wycinaniem oddzielnie każdego wycięcia, potrzebne są do tego mniejsze siły wykrawające i zachodzi odpowiednio mniejsze zużycie stempla tnącego. W wykonaniu wynalazku przewiduje się, że wkładka utrzymywana jest w pozycji przylegania do dna palety przez zaciśnięcie pomiędzy ścianami czołowymi i/lub bocznymi tej palety. W ten sposób można łatwo uzyskać zamocowanie wkładki na dnie palety. Odpowiednie dobranie wymiarów wkładki nie stwarza dla fachowca żadnych trudności. Dla ewentualnego dodatkowego umocowania artykułów handlowych transportowanych w opakowaniach i zwiększenia stateczności podczas transportu, celowym jest według wynalazku, aby wierzchnia ściana kołpaka nakrywającego od góry paletę przylegała do artykułów handlowych znajdujących się w opakowaniach. Wynalazek zostanie wyjaśniony przykładowo na podstawie rysunku. Przedstawia on na fig. 1 - przekrój przez opakowanie według wynalazku, fig. 2 - widok z góry na wykrój przeznaczony na wkładkę, fig. 3 - przekrój wzdłużny przez wkładkę podczas jej zginania i na fig. 4 - przekrój przez wkładkę w stanie dwuwarstwowym. Figura 1 przedstawia przekrój przez całość opakowania 1. Opakowanie 1 składa się z palety 2, przyporządkowanej do palety 2 wkładki 3, której wykrój widoczny jest na fig. 2 oraz z nakrywającego od góry paletę kołpaka 4, zamykającego opakowanie. Paleta 2, wkładka 3 i kołpak 4 wykonane są z falistej tektury, przy czym wkładka wykonana jest z dwóch warstw z dwustronnie falistej tektury. Wewnątrz opakowania 1 osadzone są we wkładce 3, obok siebie i jedna za drugą, tuby 5 stojące na wewnętrznej powierzchni palety. Tuby 5 posiadają zamknięcia 6 stanowiące statyczną powierzchnię każdej tuby 5. Paleta 2 składa się z prostokątnego dna 7 z zagiętymi po jego brzegach ścianami bocznymi 8,9 i zagiętymi ścianami czołowymi, z których na figurze 1 widoczna jest ściana czołowa 10. Do palety 2 włożona jest dwuwarstwowa wkładka 3, która w zasadzie posiada powierzchnię podstawy odpowiadającą powierzchni dna 7. Utrzymywana jest ona pomiędzy ścianami bocznymi 8, 9 przez zaciśnięcie względnie tarcie. Dodatkowo może jeszcze powstawać zaciskanie wkładki 3 przez jej przyleganie do ścian czołowych palety 2. Ściana denna 7 palety 2 tworzy dno opakowania 1. Paleta uzupełniona jest w kompletne opakowanie kołpakiem 4, który przykrywa z góry paletę 2 i przylega z zewnątrz do ścian bocznych i czołowych 8, 9, 10 krótkich w stosunku do wysokości kołpaka4. Kołpak 4 posiada ścianę wierzchnią 11 i cztery ściany boczne, z których dwie ściany 12, 13 przedstawione są na figurze 1 w przekroju, a jedna ściana boczna 14 w widoku z góry. Z przykrywającym z góry kołpakiem 4 opakowanie tworzy pudełko zamknięte ze wszystkich stron. Ściany boczne kołpaka 4 mogą być sklejone ze ścianami czołowymi i bocznymi palety 2 lub połączone przykładowo za pomocą taśmy klejącej nałożonej na zewnętrzne brzegi pudła, w celu powiązania ich na okres transportu. Ściany boczne kołpaka 4 mają tak dobraną długość, że w położeniu, w którym kołpak 4 nakrywa od góry paletę 2, pokrywają się z jednej strony ściśle z zewnętrzną stroną dna 7 palety 2, a z drugiej strony ściana wierzchnia 11, łącząca się ze ścianami bocznymi przylega z niewielkim odstępem swą wewnętrzną stroną do tub 5. W nie przedstawionym przykładzie wykonania wewnętrzna strona ściany wierzchniej 11 może przylegać do znajdujących się w opakowaniu artykułów handlowych 5. Figura 2 przedstawia widok z góry na wykrój wkładki 3. Podzielona jest ona na połowy przez nacięcie 15 przechodzące przez górną stronę falistej tektury, a utworzone w ten sposób obszary cząstkowe 16 i 17 tworzą później dolną 16 i górną 17 warstwę dwuwarstwowej wkładki. W każdej z obu połówek 16 i 17 wykonane są dwa rzędy jednakowo ukształtowanych wycięć 18, 19, 20, 21, które po zagięciu wkładki 3 wzdłuż nacięcia 15 przylegają do siebie pokrywając się. Każde wycięcie 18, 19, 20, 21 posiadają trzy wycięcia cząstkowe 22, 23, 24, 25 o kształcie części okręgu, które połączone ze sobą szeregowo i tworzą razem wycięcia 18,19,20 i 21. Poszczególne wycięcia 22,23, 24, 25 dopasowane są do zewnętrznych zarysów zamknięć 6. Znaczy to, że wykonane są o takiej wielkości, iż zamknięcia 6 mogą być w nich osadzone i wtedy obszary powierzchni zewnętrznych zamknięć 6 przylegają do brzegów 22, 23, 24, 25 jak widać to z figury 1. Połówki 16 i 17 wkładki 3 posiadają powierzchnię rzutu poziomego, o wielkości odpowiadającej w zasadzie wewnętrznej powierzchni dna 7 opakowania znajdującej się pomiędzy ścianami czołowymi i bocznymi palety tak, że wkładka 3 zaciśnięta pomiędzy ścianami czołowymi i bocznymi 8,9,10, przylegając do dna 7, utrzymywana jest w palecie, po tym, gdy połówki 16 i 17 wkładki 3 złożone zostaną ze

5 sobą, a wkładka 3 zostanie osadzona w palecie 2. Dla utworzenia dwuwarstwowej wkładki 3 połówki 16 i 17 wykroju z dwustronnie falistej tektury zagięte zostają do siebie w kierunku strzałki 26 widocznej na figurze 3, aż do zupełnego ich przylegania jak to widać z figury 4. W stanie jaki widoczny jest z figury 4, w którym wycięcia 18,20 i 21 w obu warstwach 16,17 wkładki 3 pokrywają się przylegając do siebie, wkładka 3 wkładana jest do palety 2. W zamkniętej konfiguracji widocznej z figury 1, opakowanie 1 służy do transportu tub 5. Tuby 5 na skutek zamocowania w wycięciach 18, 19, 20, 21 są podczas transportu wystarczająco stabilnie umocowane w opakowaniu 1 i zabezpieczone przed przesunięciem. W miejscu sprzedaży, w celu ekspozycji artykułów handlowych 5 usuwa się kołpak z palety 2, a paletę 2 ze znajdującymi się na niej tubami 5 ustawia się na regale sklepowym. Ze względu na to, że wkładka wykonana jest z dwóch warstw z dwustronnie falistej tektury zapewniających odpowiednią wysokość względnie grubość wkładki 3, po zdjęciu kołpaka 4 nie istnieje niebezpieczeństwo przesunięcia się lub przechylenia tub tak, że również w tym stanie zapewnione jest wystarczające zamocowanie tub 5. Tuby 5 prezentowane są klientowi w palecie 2 w uporządkowanym uszeregowaniu i pojedynczo mogą być łatwo wyjmowane z palety przez klienta. Po wyjęciu wszystkich tub 5 paleta 2 usuwana jest jako odpad. W miejscach sprzedaży nie powstaje więc więcej odpadów niż przy znanych zwykłych opakowaniach transportowych, w których artykuły przeznaczone do sprzedaży dostarczane były do handlu. U klientów powstaje mniej odpadów, gdyż tutaj jako odpad pozostaje do usunięcia tylko tuba, a nie jak dotychczas dodatkowo jeszcze składane pudełko otaczające osobno każdy artykuł handlowy. FIG.2

6 FIG. 1 FIG.4 FIG.3 Departament Wydawnictw UP RP. Nakład 90 egz. Cena 1,50 zł
